Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Содержание

  1. Двускатная крыша и ее особенности
    1. Угол наклона скатов
  2. Что такое стропильная система
    1. Элементы стропильной системы
    2. Из чего делают стропила
  3. Виды стропильных систем
    1. Система с висячими стропилами
    2. Наслонная стропильная система
    3. Как выбрать оптимальную конструкцию стропил двускатной крыши
  4. Монтаж стропильной системы двухскатной крыши
    1. Подготовительные операции
    2. Установка стропил двускатной крыши своими руками
    3. Видео-инструкции

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

  1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
  2. Количество дождей, их сила и продолжительность.
  3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

  • создают опорную плоскость для кровли, образуют каркас;
  • формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
  • обеспечивают необходимую жесткость и прочность;
  • связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

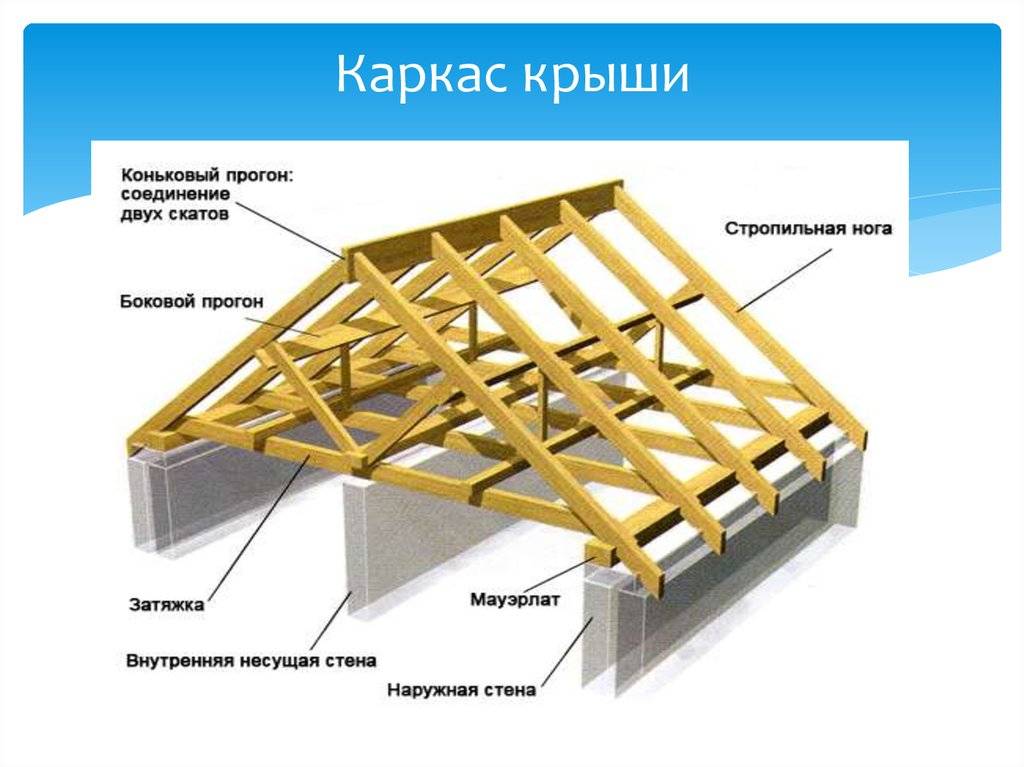

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

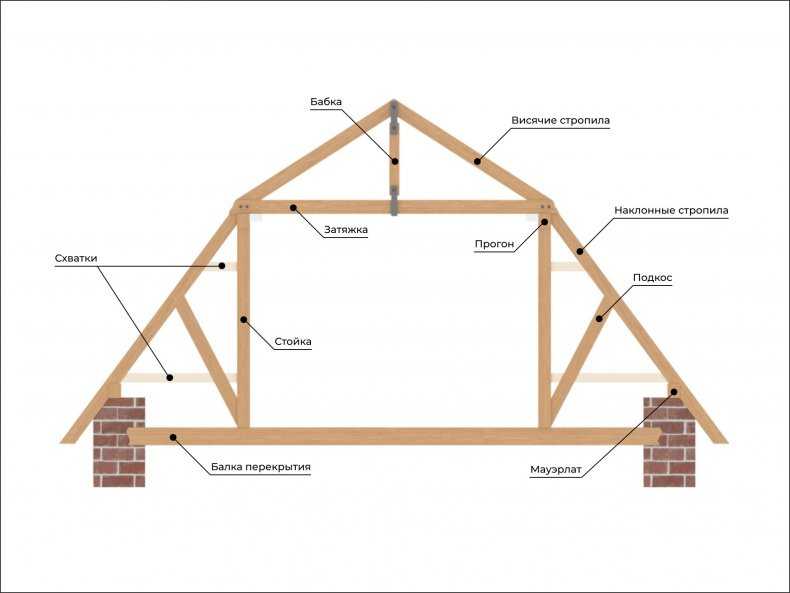

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

  1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
  2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
  3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
  4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
  5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
  6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
  7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
  8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

  1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
  2. Доступность, распространенность материала.
  3. Древесина легко обрабатывается, режется, соединяется.
  4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
  5. Прочность, надежность конструкции.

Существуют и недостатки:

  1. Древесина подвержена гниению, появлению плесени или грибка.
  2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
  3. Набухая, древесина изменяет линейные размеры.
  4. Древесина огнеопасна.
  5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

Это тоже важно знать:  Особенности крепления стропил к мауэрлату

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

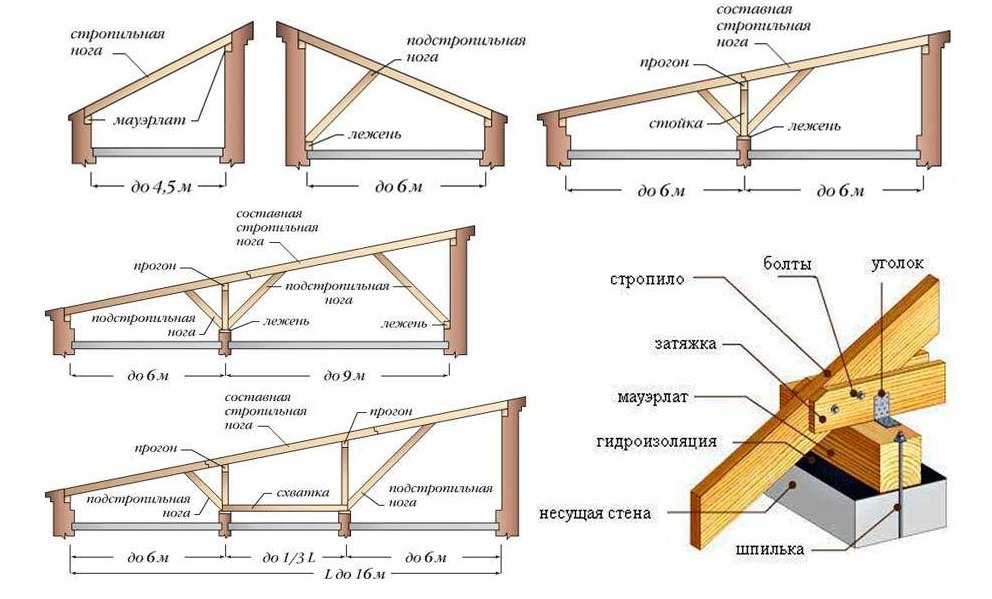

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

  • с висячими стропилами;
  • наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Это тоже важно знать:  Как правильно выполнить расчет стропильной системы

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

  • гнилых участков;
  • следов жизнедеятельности насекомых;
  • трещин;
  • количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
  • влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам  как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Как выставить стропила на двухскатную крышу по уровню

Главная » Разное » Как выставить стропила на двухскатную крышу по уровню

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

  1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
  2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
  3. Из предыдущих двух параметров можно узнать длину стропил.
  4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

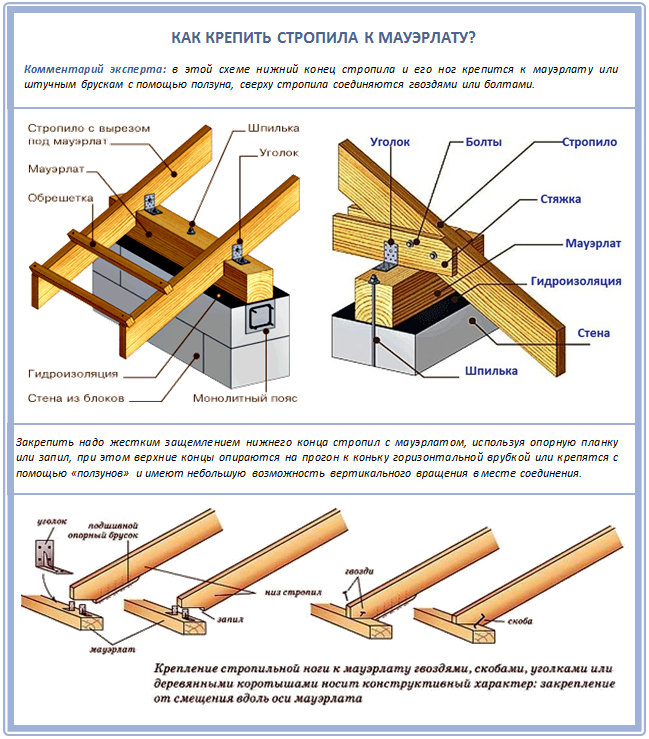

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами

На рисунке выше показан вид сверху на двускатную крышу . Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропил снаружи здания. Стропила снаружи образует свес, к которому можно крепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает в себя не только балки, общие стропила и конек, как описано на предыдущих страницах.Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные брусья в двускатной крыше;

  • Стяжка воротника: Хомуты представляют собой горизонтальные деревянные балки, прикрепленные болтами к стенкам стропил для образования прочной треугольной формы.
  • Прогон: Стропила проходит от одного конца крыши до другого и служит опорой для общих стропил. Поддерживается —
  • Стойки: Стойки используются для поддержки прогона и передачи этой нагрузки на несущую стену или другой кусок древесины, идущий спереди назад.Они не передают нагрузку на балки потолка.
  • Вешалки: Вешалки представляют собой высокие деревянные балки, обычно размером 220 x 45, которые выступают из каждой стены и сидят на ней. Металлическая обвязка используется для крепления балок потолка к подвесам, чтобы они не провисали под весом потолка, за счет технического уменьшения их пролета.
  • Двускатная крыша шаг за шагом

    Шаг 1: Стеновые плиты и балки

    Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900, в зависимости от веса кровельного покрытия, например, черепицы) и отрежьте / закрепите балки чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

    Шаг 2: гребень

    Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

    Шаг 3: Общие стропила

    Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

    Шаг 4: Поднимите стропила

    Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять балку лестницы, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

    Шаг 5: Лестничные фермы

    Есть несколько способов сделать это. Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить их на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило спиной к спине, не создавая птичьего рта, затем перенесите на него положение выступов перед тем, как прибить его к ним, чтобы сформировать лестничную ферму. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьей пасти еще не прибивали.

    Шаг 6: Закрепите фронтальный конец

    Если только фронтальный конец не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски . Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что размещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы. Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

    Шаг 7: Хомуты

    Хомуты нуждаются в вырезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поместить по одной на каждом конце и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

    Шаг 8: прогоны и распорки

    Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

    Щелкните здесь, чтобы увидеть советы по облицовке и потолку

    Есть вопросы или комментарии по поводу устройства двускатной крыши?

    .

    Как заменить сгнившие стропила на двускатной крыше | Home Guides

    Сухая гниль на концах двускатных стропил должна быть устранена до того, как она распространится на кровельную обшивку или стропила чердака. Если сухая гниль обширна, привлеките подрядчика для замены сгнивших стропил и обшивки и устранения сухой гнили. Но самодельный мастер с базовым столярным опытом и инструментами может заменить несколько сгнивших стропил. Работа требует работы на переносных подмостках, которые вы можете получить на сдаче в аренду.

    Подготовка

    Разместите переносные подмости в области конца стропила с укоренением. Отрегулируйте подмости для удобного доступа к кровле по свесу.

    Удалите участок черепицы от края крыши до верхней линии свеса, используя 16-дюймовый гвоздь и молоток, чтобы вытащить кровельные гвозди. Вырежьте кусок рубероида с помощью канцелярского ножа. Вытащите гвозди, которыми обшивка свеса крепится к верхнему краю сгнившего стропильного хвоста.

    Отрегулируйте подмости для доступа к нижней стороне выступа и установите сабельную пилу с лезвием для резки металла. Вставьте лезвие в шов между внешним концом стропильной опоры и облицовкой и обрежьте гвозди, которыми облицовка крепится к концу стропила.

    Установите в пилу нож для резки дерева. Начните с нижнего края хвоста стропила там, где он встречается с внешней стеной. Сделайте вертикальный надрез прямо до нижней стороны обшивки и удалите сгнивший хвостик стропила.

    Замена стропила

    Расположите ручку регулируемого угольника напротив нижней стороны обшивки на линии, где было снято стропило, перпендикулярно стене. Отрегулируйте лезвие угольника так, чтобы оно совпадало с вертикальным разрезом на стропиле у стены.

    Отметьте угол (уклон крыши) на одном конце бруса каркаса того же размера, что и стропила, например, два на шесть или больше, используя квадрат в качестве направляющей. Отрежьте угол дисковой пилой.

    Работайте с подмостей и измерьте расстояние от верхнего конца стропила до точки, где облицовка встречается с обшивкой крыши. Перенесите это измерение на кусок пиломатериала. Используйте угольник в качестве ориентира, чтобы обозначить угол наклона крыши и отрезать хвостовую часть стропила.

    Установите аккумуляторную дрель с насадкой-винтом. Расположите хвостовую часть стропила напротив нижней стороны обшивки между обрезанным концом стропила и облицовкой. Ввинтите 2-дюймовые винты для настила через обшивку сверху и в верхний край стропильной опоры с интервалами 4 дюйма.

    Работайте снизу и прикрепите верхний конец стропильного хвоста к обрезанному концу стропила винтом через нижний край стропильного хвоста.

    Прикрепите облицовочную доску к концу стропильной опоры с помощью гвоздей с гальваническим покрытием 16d. Используйте не менее трех гвоздей, равномерно расположенных через лицевую часть фасции и в хвостовую часть стропила.

    Повторите эти процедуры для замены других сгнивших стропил. Открытые участки обшивки готовы для установки рубероида и черепицы, которые соответствуют существующей черепице.

    .

    Как оформить двускатную крышу без потолка | Home Guides

    Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить структуру. При традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.

    Стропила и коньковые доски

    При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания.Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий по пику крыши. Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которые опираются нижние концы стропил. Вес оказывает направленное наружу горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные шпалы, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не позволяют стропилам расширяться наружу. .Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.

    Хомуты

    Хомуты — альтернатива стропильным шпилькам в обрамлении, где использование обычного потолка нежелательно. Подобно стропильным шпалам, воротниковые шпалы представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить основания стропил горизонтально растягиваться и выталкивать стены наружу.Стяжки-воротники, однако, расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.

    Коньковая балка

    Структурная коньковая балка может устранить необходимость в стропильных или воротниковых стяжках. Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена ​​из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами. Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальную силу на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.

    Фермы крыши

    Фермы крыши — это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены.Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила на потолке собора.

    .

    Создание скатных и двускатных крыш вручную

    Информация в этой статье относится к:

    ВОПРОС

    Как создать » data-tooltip=»» aria-haspopup=»true»> вальмовые, и двускатные крыши с помощью ручных кровельных инструментов?

    ОТВЕТ

    Главный архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные. Однако в некоторых ситуациях проще создать крышу вручную.В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как рисовать плоскости крыши вручную для создания шатровой крыши и как создавать плоскости крыши для двускатной крыши.

    Для создания вальмовой крыши
    1. Выберите в меню Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

    2. Выберите в меню Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .

      Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к вручную нарисованным плоскостям крыши, так и к автоматическим крышам.

    3. На панели «Крыша» диалогового окна « Построить крышу »:

    4. Выберите в меню Build> Roof> Roof Plane .
      • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
      • Когда Объектная привязка включена, программа автоматически привяжет базовую линию плоскости крыши к этой точке.

      • Отпустите кнопку мыши и щелкните внутри комнаты, чтобы определить расположение конька и создать плоскость крыши.

      • Повторите этот процесс с тремя оставшимися сторонами здания.

    5. Щелкните по верхней плоскости крыши с правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, отображаемый на краю, на котором вы щелкнули, больше, чем маркеры редактирования на других трех краях, что указывает на то, что это выбранный край.
      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Затем щелкните по верхней стороне правой плоскости крыши, чтобы соединить два края вместе.

      • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.

    6. Щелкните на ребре конька верхней плоскости крыши, чтобы выбрать его.

      • Нажмите кнопку редактирования Соединение плоскостей крыши .
      • Щелкните по гребню нижней плоскости крыши, чтобы соединить их вместе.

    7. Щелкните по коньку плоскости крыши в правой части плана.

      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Щелкните по правому краю верхней плоскости крыши.

    8. Повторите этот процесс для плоскости крыши с левой стороны здания.

    Для создания двускатной крыши
    1. Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. Опять же, в этом примере используется простой прямоугольник.
    2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

    3. Щелкните по краю конька нижней плоскости крыши, чтобы выбрать его.

      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Щелкните край конька верхней плоскости крыши, чтобы соединить их вместе.

    4. Выберите «Вид»> «Временные размеры» и убедитесь, что рядом с «Временными размерами» установлен флажок.Если нет, щелкните этот пункт меню, чтобы включить отображение временных измерений.
    5. Щелкните по правой стороне верхней плоскости крыши, чтобы выбрать ее.
      • Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.

      • В текстовом поле введите значение расстояния -18 дюймов. 18 представляет желаемый выступ фронтона » data-tooltip=»» aria-haspopup=»true»> .

      • В этом примере важно использовать отрицательное число.Это указывает программе переместить край плоскости крыши на противоположную сторону стены, а не удерживать ее на той же стороне.
      • Повторите то же самое для левого края верхней плоскости крыши.

    6. При включенной объектной привязке перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши. При перетаскивании каждого края наружу переместите курсор к боковому краю верхней плоскости крыши.

      Программа найдет кромку и привяжет к ней текущую выбранную кромку.

    7. Повторите то же самое с противоположной стороны.

    .


    Смотрите также

    • Как отводить воду с крыши
    • Как попасть на крышу храма огня
    • Клип как китаец проламывает крышу
    • Как бороться с шершнями под крышей
    • Как утеплить крышу мансарды старого садового домика
    • Как кроется крыша рубероидом
    • Как герметизировать крышу вокруг печной трубы
    • Течет крыша как написать заявление
    • Как соединить крышу дома и веранды
    • Как укрепить стропила крыши
    • Как правильно уложить шифер на крышу

    Двускатная односкатная крыша, Строительство односкатной крыши, Строительство односкатной крыши

    Двускатную односкатную крышу построить проще всего, и в зависимости от уклона крыши вы получите место для хранения на чердаке. Этот стиль односкатной крыши является одним из наиболее распространенных и может использоваться для строительства игровых домиков, садовых навесов, хозяйственных навесов и многого другого.

    Односкатная крыша с двускатной крышей

    Следующая информация предоставляется вам в качестве руководства и предназначена для использования в сочетании с проверкой пользователем в местных строительных органах, чтобы убедиться, что все методы строительства соответствуют местным строительным нормам. Используйте эту информацию на свой страх и риск.

    Помните формулу Пифагора, которую выучили в школе?

    A² + B² = C²

    Используйте формулу Пифагора для расчета двускатной крыши сарая

    A – это половина ширины вашего сарая.

    B — это расстояние от верха верхней плиты стен до внутренней части козырька крыши.

    C — расстояние между внешними концами A и B.

    Имея в виду эту формулу, мы можем построить навесную ферму или вычислить размеры стропила с коньковой доской, спускающейся по пику крыши.

    Вот как это сделать.

    Пример:

    Допустим, ваш сарай имеет ширину 12 футов.

    Учитывая эти размеры, тогда A равно 6 футам или половине ширины вашего сарая. Это измерение ширины вашего пола. Это поднимает важную часть информации. Если ваш сарай будет, скажем, 12 футов в ширину и 16 футов в длину. Тогда точные размеры вашего пола также будут 12х16 футов. Имея это в виду, после того, как вы возведете пол в соответствии с этими размерами и возведете стены, расстояние от внешней стороны одной стены до противоположной стены будет равно 12 футам. А 2 оставшиеся стены будут иметь длину 16 футов снаружи наружу.

    Пример использования навеса шириной 12 футов

    Уклон крыши на двускатной крыше важен!

    Еще один важный фактор, о котором следует помнить, это то, что вы никогда, никогда не хотите, чтобы уклон вашей крыши был меньше 15°, если только вы не планируете использовать металлическую крышу. Черепица с любым уклоном меньше этого будет протекать, и протекать плохо. Вода в виде дождя или тающего льда и снега очень легко проникает под черепицу и вниз через покрытие крыши, причиняя большой ущерб. Учитывая тот факт, что A = 6 футов, и допустим, вам нужно 5 футов от вершины стен вашего сарая до вершины крыши (внутри). Это дает нам 5′ для расстояния по чердаку, или B

    Итак, A=6′ и B=5′, поэтому A (в квадрате) + B (в квадрате) = c (в квадрате) 36 + 25 = C (в квадрате)

    C (в квадрате) = 61

    C = 7,81′

    0,81 x 12 = 9,72 или 9 3/4

    Итак, c = 7′ 9 3/4

    Итак, теперь мы знаем все значения A, B и C.

    Это не так сложно!

    Что нам теперь делать?

    Исходя из того, что c= почти 8 футов, нам понадобится по крайней мере 8 футов — 2×4, чтобы построить стропило двускатной односкатной крыши. Лучше использовать 10-футовый кусок, потому что мы хотим иметь хвост стропила, который даст нам боковой выступ для нашего сарая.

    Возьмите этот квадрат 2×4 и проведите мелом линию посередине на плоской стороне.

    Теперь на плоской поверхности щелкни или нарисуй линию длиной 12 футов. Точно посередине этой линии (а = 6′) проведите линию вверх перпендикулярно расстоянию, равному ‘b’, или 5′. Теперь возьмите меловую линию и проведите линию от вершины линии «b» до внешнего конца линии «a». Эта выделенная линия будет представлять «c». Измерьте это. Оно должно равняться числу, которое вы определили, используя уравнение для формулы Пифагора.

    Теперь отмерьте 1,5 дюйма по обе стороны от этой линии. Сделайте это в верхней и нижней части и защелкните линии. Это будет представлять ваше стропило 2×4. Линия длиной 12 футов, которую вы начертили ранее, будет представлять собой верхнюю пластину вашего сарая, а внешние углы этой линии будут внешними краями верхней пластины боковых стен.

    Теперь мы можем точно измерить размеры стропила или половины фермы двускатной односкатной крыши, которые будут охватывать ваш сарай точно на 12 футов и дадут вам внутреннюю высоту 5 футов от верхней пластины до внутренней части верхней части стропила. куски фермы.

    На следующем рисунке показаны все соответствующие размеры, которые вам потребуются для обрезки первой половины стропила или фермы. Вы должны быть в состоянии передать около 9 важных измерений на свой 2×4 для резки. После того, как вы сделали измерения, вы можете разрезать свою доску, продублировать вторую доску, и тогда у вас будет полная ферма или 2 половинки стропила, которые нужно прибить к коньковой доске.

    Перенос измерений на стропила или ферму 2×4

    Строительство фермы двускатной крыши

    Сделайте свою ферму, соединив две части вместе на линии, которую вы защелкнули для верхней пластины. Ферма должна подходить точно так, чтобы «птичья пасть» находилась точно там, где находится верхняя пластина.

    Двускатная крыша с собранной фермой Добавьте косынки и стяжки для стропил к ферме фронтона

    Фермы двускатной крыши на месте с установленными потолочными балками конец фермы в верхнюю пластину, 2 с одной стороны и один с другой. Ваши местные строительные нормы и правила могут также требовать использования ураганных связей для каждого элемента фермы, где он опирается на верхнюю пластину.

    Проверьте местные коды — возможно, вам потребуется
    использовать анкерные стяжки для крепления
    фермы сарая вниз

    Строительство двускатной односкатной крыши с коньковой доской

    Коньковая доска на двускатной односкатной крыше

    Односкатная крыша на фото выше показаны стропила, прикрепленные к коньковой доске. Этого можно добиться с помощью ферм, описанных ранее, отрезав 3/4 дюйма от верхнего конца фермы. Это даст вам место для коньковой доски шириной 1,5 дюйма. Концы стропил прибиваются к коньковой доске гвоздями 3-16d.

    Торцевые опоры фронтона

    Оставьте двускатную односкатную крышу для того, чтобы построить односкатную крышу.

    Калькулятор каркаса двускатной крыши — дюймы

    ?

    Всегда показывать полное меню

    Прилепленное меню

    Версия

    Посмотреть завершенные проекты!

    ?

    Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

    НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

    Калькулятор каркаса двускатной крыши — с бегущими точками разбивки — дюймы

    ?

    От внешней стороны стены к внешней стороне стены (длинная сторона)

    Длина стены

    Толщина стропил

    ?

    От внешней стороны стены к внешней стороне стены (короткая сторона)

    Ширина стены

    Глубина стропила



    ?

    Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков, чтобы рассчитать и ввести угол

    Угол крыши

    °
    _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12
    Толщина хребта
    Свес (уровень) _1’2’3′ Глубина хребта



    Свисающий фронтон _1’2’3′ Точное расстояние между стропилами
    Сетин концевых стропил

    Сиденье Бердсмут

    ?

    ?

    Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами

    Точное расстояние

    ?

    Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу

    Равный интервал

    Высота стены

    Футы, дюймы, метрика

    Толщина стен Расширить хребет
    Рейки

    ?

    Создает ссылку для сохранения или обмена текущим расчетом

    Поделитесь этим расчетом

    Все измерения являются фактическими размерами в готовом виде.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    © 2024 fsin-dostavka.su — Строительство и ремонт своими руками
