Как рассчитать длину стропил двухскатной крыши калькулятор: Расчет стропил двухскатной крыши – длина, угол, шаг

Калькулятор расчета длины стропильных ног

Основу любой конструкции крыши составляют стропила – именно на них впадают основные нагрузки при эксплуатации. Вполне разумно предполагать, что расчет стропильных ног является ключевым моментом при проектировании всей системы.

Калькулятор расчета длины стропильных ног

А одним из ключевых параметров в этом вопросе становится длина стропильной ноги – от нее зависят в дальнейшем расчет сечения пиломатериала, установка дополнительных опорных элементов и другие особенности конструкции. Чтобы быстро и точно определиться с этим линейным параметром, можно использовать предлагаемый калькулятор расчета длины стропильных ног.

Цены на крепления для стропил

крепления для стропил

Калькулятор располагает определенной универсальностью – подходит для различных типов крыш. Необходимые пояснения будут приведены ниже.

Калькулятор расчета длины стропильных ног

Перейти к расчётам

Как проводится расчет?

В основу расчетов положена всем известная теорема Пифагора, позволяющая найти длину гипотенузы по известным значениям катетов.

• Одним из катетов выступает во всех случаях высота конька (конькового узла для шатровой крыши или превышение одного края крыши – для односкатной системы). Калькулятор для расчета высоты конька – по ссылке.
• Второй же катет зависит от типа стропильной системы. Это хорошо показано на расположенной ниже иллюстрации.

Расположение стропильных ног в различных типах крыш

1 – односкатная крыша.

2 – простая двускатная крыша.

3 – вальмовая крыша.

4 – шатровая крыша.

Все эти зависимости учтены в программе калькулятора – необходимо лишь выбрать направление расчета.

Кроме того, калькулятор позволяет вычислить для вальмовой и шатровой крыши  длину как основных, так и самых длинных – накосных стропильных ног. При этом имеется в виду, что эти системы имеют «классический» тип – шатровая крыша возведена над квадратным зданием, а вальмовая — имеет одинаковые углы крутизны на боковых и вальмовых скатах.

Рассчитанная длина – от конька до мауэрлата. Если требуется за счет стропил создать еще и карнизный свес кровли, то потребуется удлинение ног или их наращивание кобылками. Определить размер этого удлинения поможет другой калькулятор расчета – по ссылке.

Чем привлекает и как устроена вальмовая крыша?

Этот тип крыши обладает и интересным внешним видом, и эксплуатационной надежностью. Об особенностях стропильной системы вальмовой крыши подробно рассказывается в специальной статье портала.

Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Содержание статьи

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

• Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
• Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
• Конек. Это обозначения места схождения стропил в верхней части.
• Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
• Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
• Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
• Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
• Схватка. Брусок, расположенный вертикально между опорами.
• Обрешетка. Конструкция для установки кровли.

• Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

ВНИМАНИЕ!

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

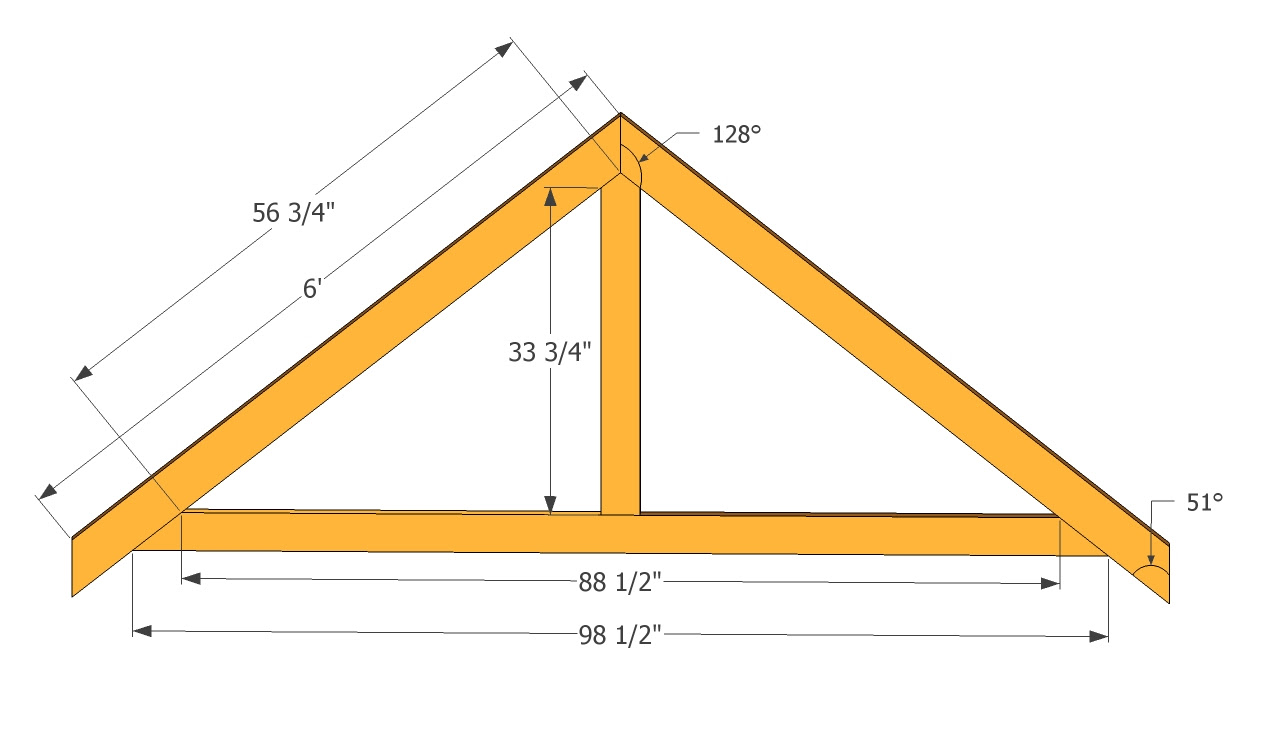

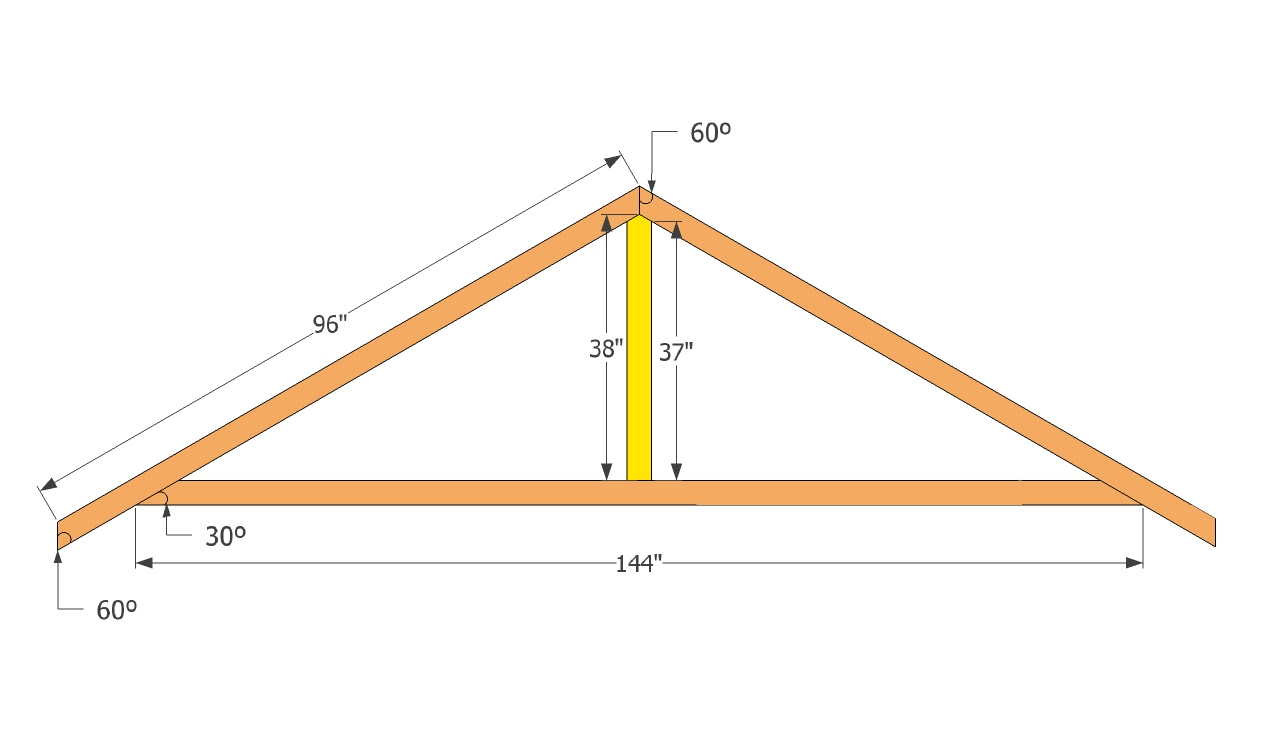

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

  Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м².
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м² не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м².;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

• Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
• Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
• Исходя из этого, площадь одного ската будет равна – 41 м². Общее значение площади – 82 м², т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Онлайн калькулятор расчета двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание!
Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Самостоятельный расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности.Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крышиможно произвести с помощью нашего онлайн калькулятора.

Устройство крыши

Главным элементом мансардной крыши является стропильная система.Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат.Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.Стропила.Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.Конек. Это обозначения места схождения стропил в верхней части.Ригели.Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.Стойки.Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.Подкос.Элементы, располагающиеся под углом к стропилам для отвода нагрузки.Лежень.Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.Схватка.Брусок, расположенный вертикально между опорами.Обрешетка.Конструкция для установки кровли.

Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешеткии стропил.

Обозначения полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона крыши: 0градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0м2.

Примерный вес кровельного материала: 0кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0рулонов.

Стропила:

Нагрузка на стропильную систему: 0кг/м2.

Длина стропил: 0см.

Количество стропил: 0шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0рядов.

Равномерное расстояние между досками обрешетки: 0см.

Количество досок обрешетки стандартной длиной 6 метров: 0шт.

Объем досок обрешетки: 0м3.

Примерный вес досок обрешетки: 0кг.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность,не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будетобщая площадь крыши.Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

Первым делом определяется длина каждого из скатов.Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы,например, парапет, свес и любого рода сооружения, которые добавляют объем.На этом этапе также должен быть определен материал,из которого будет конструироваться кровля.Не нужно учитыватьпри вычислениях площади элементы вентиляции и дымохода.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага,который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;Разделить на выбранный параметр шага;К результату прибавить 1;Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил.Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши.Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.Следующая величина – это половина от ширины дома,в данном случае – 3м.Величина, которую необходимо узнать – этогипотенуза треугольника.Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропиладля монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

Нагрузку крыши;Тип древесины, выбранной для конструкции;Длину стропила;Расстояние шага расположения стропил.Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли,который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифераразмер угла ската должен быть более 22 градусов.Если угол будет меньше, то это сулит попаданием воды в зазоры;Для металлочерепицытакой параметр должен превышать 14 градусов,в ином случае листы материала могут быть сорваны веером;Для профнастилаугол может быть не меньше, чем 12 градусов;Для битумной черепицы такой показатель должен равняться не более чем 15 градусов.Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.

к. прикрепление материала проводят на мастику;Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

Постоянный.Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.Переменный.Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.Особый.Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас,для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром.Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега.

Варьирует в основном такой показатель от 80 до 320 кг/м2.;Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто,учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы(в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;Исходя из этого, площадь одного ската будет равна – 41 м2.

Общее значение площади – 82 м2, т. е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-10

Дачный эксперт

Содержание:

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система включает в себя следующие элементы:

Мауэрлат;Подкосы и раскосы;Боковые и коньковые прогоны;Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше.

Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин.

Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

Квадратный метр кровельного материала весит 3.5 кг.Квадратный метр гидроизоляционного слоя весит 5 кг.Квадратный метр утеплителя весит 10 кг.Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно.

Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда.

И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент.

Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60oего совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo* x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo— параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет данного показателя основывается на 3 критериях:

Нагрузки из предыдущего раздела;Удаленность перил;Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45o. Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи.

Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Источники:

• expert-dacha.pro
• kryshadoma.com

расчет кровли, нагрузка и правила проектирования

Содержание:

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система двухскатной крыши включает в себя следующие элементы:

• Мауэрлат;
• Подкосы и раскосы;
• Боковые и коньковые прогоны;
• Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

1. Квадратный метр кровельного материала весит 3.5 кг.
2. Квадратный метр гидроизоляционного слоя весит 5 кг.
3. Квадратный метр утеплителя весит 10 кг.
4. Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60^o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = W_o * x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W_o — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

• Нагрузки из предыдущего раздела;
• Удаленность перил;
• Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45^o. Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Калькулятор стропил: расчёт стропильной системы крыши онлайн

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20. 13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Калькулятор длины стропил

Ни один дом не обходится без прочной крыши, и для ее постройки вам потребуются подходящие стропильные фермы — именно это поможет вам найти этот калькулятор длины стропил! 🏠

С помощью этого инструмента вы можете в кратчайшие сроки рассчитать размеры кровельных ферм. Однако этот инструмент больше, чем простой стропильный калькулятор ! Вы также можете использовать его, чтобы вычислить количество стропил для вашей крыши, и, пока вы работаете, быстро оценить общие затраты на покупку и установку.

Прочтите, чтобы увидеть математические расчеты, лежащие в основе расчета размеров фермы, узнайте , как рассчитать длину стропил , и выучите формулу длины стропил.

Как пользоваться калькулятором длины стропил?

У нашего инструмента есть два приложения. Вы можете использовать его как калькулятор длины стропил , который оценивает размеры ваших ферм для вас, или как счетчик количества стропильных ферм , который также позволит вам оценить затраты на стропильные фермы (он даже включает цена установки).

Чтобы начать расчеты, вам нужно выбрать один из двух вариантов, упомянутых выше. В поле над иллюстрацией выберите либо «длину стропил», либо «количество ферм».

1. Если вы выбрали стропила длиной :

Начните с решения, на чем вы хотите, чтобы расчеты основывались. Вы можете выбрать подъем крыши (что является ее высотой) или уклон крыши (уклон, созданный стропилами). Если вы хотите узнать больше о том, как он рассчитывается, воспользуйтесь нашим калькулятором уклона крыши.

• Если вы выбрали подъем , все, что вам нужно сделать, это ввести его значение , ввести пролет крыши , и калькулятор вернет длину стропила в самом нижнем поле.

Обратите внимание, что калькулятор длины стропил работает в обе стороны, то есть вы также можете использовать его для расчета подъема или разбега! Если вы уже знаете длину стропил и хотите определить другие размеры, просто введите два известных, и вы получите третий.

• Если вы решили включить в свои расчеты уклон крыши , вам нужно будет ввести пролет и уклон крыши, чтобы получить длину стропил. После этого вы увидите длину стропила в самом нижнем поле.

  Здесь наш калькулятор работает в обе стороны. Вы можете ввести любое из двух значений, чтобы вычислить третье.

  Вы можете ввести наклон крыши в любом формате (угол, процент, соотношение), и наш инструмент автоматически сообщит вам другие форматы.

2. Если вы выбрали , количество ферм :

• Введите длину крыши , расстояние по центру (расстояние между серединами двух соседних стропильных ферм), и калькулятор стропил вернет количество необходимых стропильных ферм .

• Наш инструмент также может определить приблизительную стоимость стропильной фермы. В соответствующих полях калькулятора решите, хотите ли вы, чтобы включал в расчеты стоимость установки .

  • Если вы выберете № , единственное, что останется ввести, — это стоимость одной фермы крыши . Калькулятор длины стропил вернет общие расходы в самом нижнем поле.

  • Если вы выберете Да , вам также необходимо будет указать , сколько за единиц времени подрядчик будет взимать с вас за установку ферм , а также ожидаемую продолжительность установки . Как только вы заполните все переменные, вы увидите общие расходы внизу калькулятора.

Не волнуйтесь, если вы не уверены, что именно означает высота, высота, расстояние по центру и т. Д. — мы подготовили иллюстрацию переменных, которые необходимо ввести в калькулятор.

Как рассчитать длину стропил?

Калькулятор длины стропил позволяет рассчитать размеры фермы с использованием двух немного разных наборов переменных. Все сводится к тому, какая информация у вас уже есть. Обычно это либо уклон , либо подъем крыши.Более того, формула, используемая для расчета размеров стропильных ферм, вам наверняка хорошо известна — это точно такая же формула, которую вы используете для описания ** прямоугольного треугольника ** — Пифагора!

Мы используем следующие формулы:

1. Для расчетов на основе подъема крыши :

подъем² + пролет² = длина стропил² ,

означает, что:

длина стропил = √ (подъем² + ход²) .

2. Для расчетов на основе уклона кровли :

Формула, используемая для расчета длины стропил по уклону крыши, фактически такая же, как и приведенная выше. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, что вам нужно сделать в первую очередь, это определить шаг, используя следующую формулу:

подъем / ход = шаг ,

в процентах, что означает:

подъем = бег * шаг .

Мы можем объединить эти два уравнения, чтобы получить формулу длины единого стропила, основанную на уклоне крыши:

длина стропил² = (прогон * шаг) ² + прогон²

длина стропил = √ ((прогон * шаг) ² + прогон²)

длина стропил = прогон * √ (шаг² + 1)

Если вы не уверены в таких терминах, как пролет и подъем крыши, см. Иллюстрацию ниже:

(Изображение создано на основе: фермы королевской стойки 3D, созданной Джорджем Пондерево, по лицензии Creative Commons Attribution-Share Alike 3.0 Непереносимая лицензия.)

Как рассчитать количество и стоимость стропильных ферм?

Как вы знаете, определение длины стропил и других размеров фермы — не единственное, для чего вы можете использовать этот инструмент! Наш калькулятор инструментов может также помочь с при планировании вашего проекта крыши , подсчитав количество ферм и показывая вам ожидаемые затраты на материалы и их установку. Для этого используются следующие уравнения:

• кол-во ферм = ((длина крыши * 12) / 24) + 1 ,

округляется до ближайшего целого числа (например, если результат равен 14.5, нужно получить 15 ферм).

Для расчета затрат используем следующие две формулы:

В том числе затраты на установку:

• общие затраты = количество ферм * цена одной фермы + стоимость единицы времени * продолжительность работы

Без затрат на установку:

• общие затраты = количество ферм * цена одной фермы

Если вас интересует более подробная информация о расчете количества стропильных ферм, ** посетите наш калькулятор кровельных стропил. **

Если вы не уверены в терминах, таких как межцентровое расстояние, см. Иллюстрации ниже:

(Изображение создано на основе: фермы королевской стойки 3D, созданной Джорджем Пондерево, под лицензией Creative Commons Attribution-Share Alike 3.0 Unported.)

Калькулятор стропил — оценка длины и стоимости замены стропил

Калькулятор кровельных стропил рассчитает длину, размер доски, количество, стоимость доски и общую стоимость пиломатериалов!

Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

Цены основаны на предложениях различных складов пиломатериалов и поставщиков строительных материалов.

Этот инструмент предоставит вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в доступной форме. форма.

Как пользоваться калькулятором стропил

Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши — это поможет вам более точно рассчитать длину доски.

Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

1) Введите площадь дома: Длина — это сторона свеса крыши (желоба). Ширина или пролет — это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши.Введите желаемую длину свеса — это повлияет на длину стропил и пиломатериалы, необходимые для работы.

3) Введите уклон / уклон крыши: Угол наклона крыши — это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши. Пример: если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши. Если у вас угол наклона крыши в градусах, используйте наш расчет угла наклона крыши, чтобы преобразовать градусы в значение «уклона».

4) Выберите шаг и ширину стропил:

Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта.
Размер / ширина пиломатериалов (доски 2×8 дюймов, 2×10 дюймов или 2×12 дюймов) будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

Стропила ДЛИННЫМИ 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов. Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска из LVL (ламинированного шпона), которая представляет собой желтую фанерную доску, сделанную для строительных целей.

LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой доски. LVL бывают стандартной длины 24 ‘, 28’, 30 ‘и 32’. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

LVL цены указаны за фут за размер. Нет «цены доски», это означает, что доска 24 фута 2×10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2×10 дюймов. Единственная разница — длина.

LVL Стоимость стропил (за погонный фут):

Указанные ниже цены были получены от компании National Lumber в Ньютоне, Массачусетс.Это «розничные» цены, и если у вас есть учетная запись и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%. Размеры НОМИНАЛЬНЫЕ, что означает, что плата 2×8 на самом деле составляет 1,75 x 7,25 дюйма.

2×8 — 4,37 $ / пер. футов.

2×10 — 5,23 $ / пер. футов.

2×12 — 6,48 $ / пер. футов.

2×14 — 8,35 $ / пер. футов.

2×16 — 9,24 $ / пер. футов.

Ограничения стропильного калькулятора

Этот инструмент разработан для пиломатериалов длиной до 20 футов, которые обычно можно купить в местных магазинах товаров для дома и на лесных складах.Если длина ваших стропил превышает 20 футов, у вас есть два варианта:

1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов за штуку. Доски большего размера НЕ доступны.

2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

Для получения информации о ценах для специального заказа (24-футовые доски или конструкционные деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на лесные склады.

Дополнительные ресурсы

Если вы находитесь на стадии планирования строительства своего дома и вам нужно выяснить, сколько стоит черепица, используйте этот инструмент, чтобы получить точную оценку для черепицы с тремя вкладками и архитектурной черепицы.

Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

Связанные

Опубликовано: 18 февраля 2020 г.

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу Местных кровельщиков , чтобы привлечь больше клиентов!

Калькулятор стропил для фронтона — пасть птицы, угол крыши и т.

Д. — KALK.PRO

Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для кровли: длину стропил, длину вылета, угол пропила, расстояние до водопоя). Чертежи и размеры стропил генерируются в режиме реального времени.

Калькулятор позволяет в режиме онлайн рассчитать длину стропил односкатной крыши. Расчет стропил односкатной крыши выполняется другим калькулятором.

В поле «Выбрать размеры» нужно сделать крышу, выбрав соответствующие единицы измерения.На изображении четко показаны все нужные вам параметры.

Требуется для расчета размеров стропил:

• Высота крыши — это расстояние от уровня «пола» чердака до конька крыши.
• Ширина кровли — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены.
• Свес крыши — расстояние от края стены до края крыши.
• Ширина стропильной доски Ширина стропильной доски (обычно 10-15 см).
• Толщина стропильной доски Толщина стропильной доски (обычно 5 см)
• Глубина зазора — это расстояние от края доски до крайнего конца напила (нельзя делать более 1/3 ширины доски). Стропильная доска)

Для разметки расстояния от кромки обмываемых досок кровли необходимо только под углом пропила, который дает Вам калькулятор стропил.

После нажатия на кнопку «Рассчитать», калькулятор стропил отображает результаты расчета по заданным данным на чертеже стропил и в виде вкладки объема.

Расчетные размеры стропил могут незначительно отличаться при строительстве из-за наличия погрешностей на строительной площадке. Учтите этот нюанс, и прежде чем переходить к стропильной системе в целом, сделайте одно из стропил, которое в дальнейшем будет использоваться в качестве шаблона.

На вкладке « 3D view » находится трехмерная модель готовых стропил, которую можно просматривать со всех сторон: вращать, перемещать, увеличивать, уменьшать. Чтобы сначала переместить модель стропил, наведите курсор на модель, удерживая правую кнопку мыши, затем переместите.Схема поворота стропил происходит при зажатой левой кнопке мыши. Чтобы увеличить / уменьшить масштаб, прокрутите колесико мыши.

На вкладке « Сохранить » для вашего удобства расчет ног фермы можно распечатать, сохранить в удобном формате и отправить по электронной почте.

Толщина стропил определяется нагрузками на стропильную систему, шагом между стропилами, длиной стропил и т. Д. Для определения толщины стропил на нашем сайте есть полезная статья Правильный расчет кровли система.

Калькулятор стропил двускатной крыши поможет упростить самостоятельный расчет для определения основных размеров и объема материала, необходимого для возведения стропил двускатной крыши.

Калькулятор стропил для односкатной кровли онлайн KALK.PRO для распиловки стропил

Калькулятор позволяет в режиме онлайн рассчитать стропила односкатной кровли по Вашим первоначальным размерам.

Программа рассчитает параметры и длину стропил односкатной крыши (длина стропил, длина свеса, угол пропила, расстояние до водопоя).

Визуализация 3 D, а также чертежи и проектные данные для всех стропил создаются в режиме реального времени.

Калькулятор стропил односкатной кровли, а также генерирующий чертежи и 3D модель поможет Вам в составлении односкатной крыши своими руками.

Просто сделайте все исходные данные, нажмите « Рассчитать » и через несколько секунд получите расчет основных параметров стропил, смоделированы стропила, окружающие подошву, напечатанные на них подробные чертежи размеров для облегчения будущей закупки стропил.

Расчет формы онлайн-калькулятора односкатной кровли на основе действующих строительных норм и правил.

Подробнее о односкатной крыше и ее устройстве читайте в статье Как сделать односкатную крышу. Опишите, от чего зависит угол, как его определить, и дайте основную идею конструкции односкатной крыши.

Очень важно отметить смыв на стропильной подошве, для этих окончательных данных мы представляем расчетный угол запила, который должен быть отмечен смывом от стропил, и под которым следует сделать пропил.

Также рекомендуем аккуратно изготовить одну стропильную ногу, а затем использовать ее как шаблон для заготовки оставшихся стропил.

В качестве стандартной толщины и ширины стропил решено использовать доску соответствующего сечения 50 мм * 150 мм. Однако не следует забывать, что толщина материала для изготовления стропильных ферм зависит от нагрузок — погодных условий и нагрузки на большую часть кровельной системы, ширины пролета, уклона кровли и других факторов. Поэтому предварительно ознакомьтесь со статьями на нашем сайте о устройстве односкатной кровельной системы, а также о правильном расчете стропильной системы.Статья поможет вам правильно определиться с исходными данными для расчетов.

Обычный стропильный каркас | ЭТО

Как молодой плотник (или, лучше сказать, «помощник») я всегда поражался мастерству кровельщиков. Казалось, что срезать и подогнать стропила легко с помощью только квадратного каркаса. Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно. Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог мне разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию».«Этот опыт побудил меня овладеть искусством резки кровли. Не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор — это самый быстрый способ сориентироваться на крыше.

Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

Строительные калькуляторы запрограммированы с использованием формул Пифагора для нахождения значений прямоугольных треугольников, а крыши — это все прямоугольные треугольники. Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries и одна от BuildCalc. По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящие — если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

Использование строительного калькулятора

Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Уклон, Подъем, Шаг и Диагональ.Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька. Для простоты и во избежание ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма — 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

Я записываю это на моем шаблоне стропила как скорректированный общий пробег.Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с участием.

Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Поэтому я ввожу число 6 в калькулятор, затем нажимаю клавишу «Дюйм», а затем нажимаю клавишу «Шаг».Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши — без этого калькулятор рассматривает введенное число как «градусы уклона» вместо соотношения подъема / спуска крыши.

Теперь у калькулятора есть все необходимые детали, и он может предоставить мне каждую бит информации об этом треугольнике. Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и калькулятор отобразит размер: 3 фута.3 13/16 дюйма. Я записываю это измерение и на шаблон стропила.

Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

Обязательно выполните все вычисления несколько раз, очищая калькулятор между ними. Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

Макет

Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки.В этом случае я прикрепляю калибры с шагом 6/12 — 6 дюймов на язычке квадрата и 12 дюймов на корпусе квадрата. Я тщательно выравниваю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила. Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) — это вертикальный разрез, а корпус (более широкая сторона) — горизонтальный разрез или сиденье.

Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне есть за что зацепить рулетку, что очень удобно для длинных стропил.

Измеряя расстояние от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, проводя разметку вдоль языка квадрата.Эта линия представляет собой отвес на стропиле на краю здания.

Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы создаете каркас с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья. Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Я предпочитаю, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

В моей модели здесь и на большинстве моих работ с использованием стен 2 × 4 размер сиденья 4 дюйма.с обшивкой. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины — это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов относительно разрезов отвеса, которые я отмечал до сих пор, — таким образом, размеры ступенек будут сопоставлены с нижним краем стропила. Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную линию отвеса, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма.длинный.

Для меня это самый быстрый способ нарисовать вырез сиденья.

Затем, пока у меня есть угольник, его легко сдвинуть, чтобы отметить выступ стропила (если у меня вылет меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резку стропила.

Установка стропил

Прежде чем устанавливать стропила, я предпочитаю сначала установить конек. Вот почему я записал размер подъема нашего стропила.

Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче его нарисовать — это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу вырезать историческую опору, чтобы закрепить гребень.

Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала — проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

Затем, поскольку я хочу закрепить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю вниз от отметки линии HAP. Эта линия представляет высоту столба. Теперь я знаю, что если я его отрежу, оно подойдет.

В реальной жизни (не в математике) не все идеально.Я обычно вычитаю на 1/4 — 1/2 дюйма больше, чтобы позволить мне идеально закрепить гребень в нужном положении. Намного легче установить регулировочную пластину 1/2 дюйма, чем отрезать 1/2 дюйма от после того, как гребень окажется на стойке.

Процесс довольно прост — никаких сложных диаграмм или таблиц. И, как говорит Том Брюэр, нам всем нравится, когда план слагается и действительно работает!

(рисунки SketchUp, сделанные Уильямом Тоддом Мердоком)

Калькулятор каркаса двускатной крыши — Онлайн-проект крыши

Шаблоны стропил птица пасть, хап и др.Наклон Наклон крыши представлен как x12, где x — количество дюймов подъема на каждые 12 дюймов пробега.

Калькулятор каркаса двускатной крыши Планы двускатной крыши онлайн

Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

Вычислитель остекления двускатной крыши . После того, как они подняты, вы можете провести линию, чтобы отметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки обрезки и исправления разметки.Значения на калькуляторе, который мы используем для обычного каркаса крыши, равны. Используйте крышу соляной коробки, чтобы рассчитать двухстороннюю крышу с разными пролетами и / или свесами для каждой стороны крыши.

Онлайн калькулятор двускатной крыши kalkpro. Прокрутите вниз до калькулятора длинных шпунтов, чтобы воспользоваться калькулятором шпилек для коротких фронтонов, который работает наоборот. После того, как они подняты, вы можете провести линию, чтобы отметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки обрезки и исправления разметки.

Используйте эти калькуляторы для стоек фронтона, чтобы вычислить значения всех стоек на 16 центрах в стене фронтона от длинной стойки вниз или от стойки вверх для всех стандартных скатов крыши. Вы можете многое узнать о конструкции крыши, если поймете концепции создания двускатной или односкатной крыши. Рассчитайте свою идеальную крышу прямо сейчас — бесплатно.

Это очень полезная информация для многих целей, особенно для обрамления крыш. Наклон, иногда называемый уклоном, калибруется по квадратам скорости.Подсчитайте, сколько квадратных футов двускатной крыши. Объяснение результатов калькулятора уклона кровли.

Удобный интерфейс, подробный расчет и чертежи, интерактивные трехмерные планы размещения кровельных материалов. Шаг подъема и диагонали. Инструкция к калькулятору шпильки фронтона.

Схема калькулятора каркаса двускатной крыши с полными размерами для хорошей прямой облицовки добавьте дополнительный дюйм или 2 к хвостовикам общей длины всех ваших стропил.Эти типы крыш имеют основные элементы всех других крыш и делают их идеальным местом для начала обсуждения. Схема калькулятора каркаса двускатной крыши с полными размерами для хорошей прямой облицовки добавьте дополнительные 20 мм или около того к хвостовикам всех ваших стропил.

Двускатная крыша Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька. Основными элементами планировки двускатной крыши являются общие стропила коньковой балки и стеновая плита.

Калькулятор для резки двускатной крыши и стропил

Калькулятор каркаса двускатной крыши Онлайн-планы двускатной крыши

Калькулятор шага крыши рассчитывает длину стропил

Калькулятор каркаса двускатной крыши Планы двускатной крыши в метрической системе

4 Онлайн-калькулятор каркаса крыши Gambrel

Калькулятор фермы двускатной крыши с использованием стропил или стропил

Калькулятор кровли Gambrel

Расчет стропил для вашей крыши Расчетная длина стропил

Калькулятор стропильных ферм

Расчет общей стропильной конструкции Это каркасные конструкции

Расчет длины стропил 9000 Расчет длины стропил 9000 Расчет высоты стропил 9000 Расчет длины стропил 9000 Планы сарая

3 Онлайн-калькулятор каркаса односкатной крыши Бесплатный Интернет сайты

Расчетные точки стропильных ферм Беседка Обрамление кровли Hipjack

Инструменты для стропил для приложений Android Калькулятор Неравномерный уклон

Калькулятор кровельного каркаса Красивые грабли для кровельных крыс

Обычный стропильный каркас Thisiscarpentry

Шаблон для каркаса крыши Калькулятор крыши в 2019 Gambrel Roof Gambrel

Калькулятор фермы крыши Метрический Калькулятор фермы крыши Метрика

Расчет угла крыши сарая для хранения

Как рассчитать длину стропил Конструкция двускатной крыши

Калькулятор каркаса крыши

Расчет каркаса крыши

2020 Калькулятор кровли Оценщик площади крыши

Расчет кровли фронтонов 9 0003

4 Онлайн-калькулятор стропильных ферм Бесплатные сайты

Приложения для стропил в Google Play

Проектирование крыши Gambrel в программном обеспечении для проектирования крыш Как проектировать крышу

Инструменты для стропил для приложений Android Калькулятор восьмиугольной крыши

Калькулятор каркаса двускатной крыши Планы двускатной крыши Метрика

Основные инструкции по обрамлению крыши

Калькулятор каркаса односкатной крыши Планы двускатной крыши онлайн

Как рассчитать длину стропил для фронтонного бедра и впадины

Конструкция крыши Gambrel Конструкция фермы крыши Ферма сарая Ферма крыши

Брайанрейд Фотография Ключевые слова Номер изображения чердака

Калькулятор вальмовой крыши Обрамление вальмовой крыши Конструкция вальмовой крыши

Как измерить и оценить крышу, как профессиональное руководство своими руками

Калькулятор стропил односкатной крыши Планы навесов своими руками Nz

Калькулятор стропил Расчетная длина и стоимость замены крыши

Калькулятор каркаса вальмовой крыши Метрическая

Калькулятор длины стропил

4 Онлайн-калькулятор кровельной фермы Бесплатные веб-сайты

Расширения сообщества для расширения эскиза фермы

Детали металлического каркаса крыши Amtframe Org Конструкция двускатной крыши

Упрощенный каркас односкатной крыши

Расчет кровельной стропильной системы Бесплатные приложения для

Инструменты для стропил для приложений Android

Калькулятор соляной крыши

Калькулятор шага крыши

Онлайн-калькулятор каркаса двускатной крыши Бесплатные сайты

Калькулятор каркаса крыши Www Blocklayer Com

90 002 Blocklayer Com Image Library

Построить дешевый складской мансардный потолок Калькулятор стропил крыши сарая

Калькулятор фермы двускатной крыши с использованием стропил

Информация о связке каркаса вальмовой крыши

Калькулятор каркаса кровли

Калькулятор каркаса крыши 9000 Калькулятор каркаса стропила 9000 Шаблоны Кровля

Онлайн-инструменты для строительства коммерческих и жилых помещений

Обычные стропильные конструкции Thisiscarpentry

Калькулятор кровли Погодные резисторы Wny Inc

Калькулятор угла наклона кровли Диаграмма угла наклона

Двойное навесное устройство для определения крыши

Jhed

Основные инструкции по обрамлению крыши

Планы каркаса крыши

Проектирование каркаса Pla n Gable H House

Математика стропильных и воротниковых стяжек Блог математических встреч

Калькулятор шага кровли Omni

2020 Калькулятор стоимости каркаса крыши Maple Valley Вашингтон

Резка общих стропил Jlc Online

Калькулятор высоты ограждения

2020

Калькулятор Оценщик Шаг площади крыши

Основные инструкции по обрамлению крыши

Калькулятор каркаса односкатной крыши Шаблоны стропил Кровля

Крыши Захватывающий калькулятор конструкции стропильных ферм Для интереса

Калькулятор конструкции шатровой крыши

Веб-баннеры Лучшие

Типы кровли

Типы крыш Минусы конструкции стилей крыши

Калькулятор уклона и перекоса

Basic Roo f Инструкции по обрамлению

Планы конструкции фермы односкатной крыши Дизайн крыльца сарая

Фронтон с неравным шагом

Калькулятор фермы двускатной крыши с использованием стропил или стропил

Детали свеса стропильных ферм Plandsg Com

Dating Online Rafters

Jlc2000 Cutting Online Rafters Jlc2000

Основные инструкции по обрамлению кровли

Калькулятор стоимости каркаса крыши 2019 Gilmer Texas Manta

Калькулятор кровли пролета

Калькулятор стропил для приложений Android

Калькулятор каркаса двускатной крыши Шаблоны стропил Кровля

Калькулятор высоты конька

Калькулятор высоты кровли

Планы хип-фронтонных домов

Основные инструкции по обрамлению крыши

Cutting Common Rafters Jlc Online

Royalty Free 412 Pitch Truss Saborame

Уголки для сарая Gambrel Roof Shed Чертеж для стека

Привлекательная крыша Gambrel и идеи экстерьера Gambrel Barn

Scotch Valley

КАЛЬКУЛЯТОР КРОВЛИ — Myrooff.com

Рассчитать

Куда вы хотите, чтобы мы отправили этот дизайн?

[adrotate banner = ”16 ″]

Общий вид

Стропила

© myrooff.com

Открыть в новом окне

Куда вы хотите, чтобы мы отправили этот дизайн?

[adrotate banner = ”17 ″]

Если вы ремонтируете крышу или устанавливаете совершенно новую крышу, вам понадобится калькулятор стропил, который поможет вам рассчитать длину стропил.Как только вы узнаете подходящую длину, вы сможете определить общую стоимость вашего проекта крыши.

Расчет длины стропил начинается с нескольких основных входных данных, которые вам нужно будет собрать перед использованием этого инструмента. Вы можете получить эти измерения напрямую, поднявшись на крышу, или косвенно, используя площадь вашего дома в качестве прокси для переменных. Очевидно, что результаты будут более точными, если вы сможете измерить напрямую.

Входные данные для калькулятора длины стропил

Хорошая новость заключается в том, что есть некоторые общие входные данные, которые можно использовать для любой крыши, независимо от ее размеров, угла или формы.Это входные данные, которые вам понадобятся (все они измеряются в дюймах):

• Прогон
• Подъем
• Вылет
• Толщина стены
• Птичий отвес

Введя эти данные в калькулятор длины стропил, вы будете получите окончательное число — размер стропил. По этому номеру вы будете точно знать, сколько древесины вам понадобится. А узнав цены на древесину в местном магазине товаров для дома, вы узнаете точную стоимость проекта крыши.

Пример расчета длины стропил

Для начинающих домовладельцев некоторые из этих входных данных для крыши могут быть не сразу очевидны, поэтому давайте рассмотрим гипотетический пример, основанный на диаграмме «Общий вид». Здесь вы можете увидеть, как были вычислены значения каждого из пяти входных параметров, указанных выше:

• Наружная стена стропил — Измерение следует проводить, начиная от центра пролета крыши, а затем до самого края внешней стены. Здесь число составляет 1166,66 дюйма.

• Подъем крыши — должен быть рассчитан от основания крыши до самой высокой точки фронтона крыши (пика).Здесь число 941,86 дюйма.

• Свес — Вылет следует измерять от внешнего края внешней стены до самой дальней точки стропила. Здесь свес составляет 320,13 дюйма.

• Птичий пасть отвес — Если вы внимательно изучите схему, вы увидите, что в стропилах крыши есть углубление в том месте, где они встречаются с внешней стеной здания. Фактическая вмятина или вырез называется «птичьим пастью», в то время как отвес птичьего рта — это глубина выреза.Здесь высота птичьего рта составляет 76,37 дюйма.

• Толщина стены — важно учитывать общую толщину внешней стены. Здесь толщина стенки составляет 240,57 дюйма.

После того, как все эти данные будут введены в калькулятор, вы увидите, что соответствующая ширина стропил составляет 120,33 дюйма. Кроме того, используя схему «Стропила», вы можете увидеть точные размеры стропил крыши (включая длину) со всех возможных углов.

Вот полезное видео по расчету стропил крыши
