Калькулятор расчета двухскатной крыши: материалы и габариты кровли

Инструкция для калькулятора расчета материалов и габаритов двускатной крыши

Все параметры нужно указать в миллиметрах

B — Длина крыши.

Y — Высота.

C — Расстояние свеса.

X — Ширина крыши.

Y2 — Высота дополнительная.

X2 — Ширина дополнительная.

Данная программа поможет Вам выполнить точный расчет стройматериалов для возведения кровли: количество стропил и досок обрешетки, подкровельного материала (рубероид, пергамин), количества листового материала (металлочерепица, шифер, нулин или ондулин).
Наш онлайн калькулятор рассчитает и другие полезные размеры кровли.

Представленная программа выполняет расчет в двух вариантах: тип 1 – простых двускатных крыш, тип 2 – двускатные кровли с 2-мя боковыми фронтонами.

Если проектируемая крыша всего с одним боковым фронтоном, то в этом случае выполняем расчет по типу – 1, а после по типу – 2. По результатам вычислений, Вы сможете определить нужный объем материалов: подкровельный, листовой, стропила и доска обрешетки.

В противном случае, Вы допустите при расчете ошибку, так как программа при вычислении параметров основной крыши берет в учет вырезы для боковых фронтов.

По результатам подсчета, Вы получаете объем и размер материала для одного ската кровли, а весь объем и размер будут указаны в скобках.

При вычислении объема и полезных размеров дополнительной крыши, Вы получаете два параметра в скобках: объем и величину одной или двух дополнительных кровель.

Важно! Стоит учесть, что программа выполняет расчет по всей площади кровли, при определении количества листов кровельного материала.

К примеру, на ряд уходит 7,7 листов, и всего 2,8 ряда. По результатам подсчета Вы получите 3 реальных строительных ряда.

В том случае, если Вы хотите получить точное число листов для будущей кровли необходимо уменьшить их высоту до тех пор, пока Вы не получите целое число рядов.

Не забываем выставить точно длину нахлеста.

Важно! В режиме тип 2, в процессе вычисления объема материала для стропил главной кровли, программа не берет в учет вырезы под фронтоны боковые. Данный расчет стропильной системы двускатной крыши связан с устройством самой программы.

Также оставшийся стройматериал для стропил, Вы сможете использовать для возведения или ремонта дома, в противном случае можно внести исправления в расчеты.

Точный расчет примерной стоимости крыши зависит от правильных основных замеров.

Важно! Не забываем, приобретать стройматериалы с запасом 5-10% на отходы.

Двускатная крыша своими руками

В первую очередь, нам понадобиться схема (чертеж или конструкция) двускатной крыши, согласно которой будем производить все вычисления (указана выше).

Процедура возведения кровли достаточно проста, однако следует соблюдать последовательность определенных этапов.

Перед тем, как установить балки или переводы для будущего перекрытия, нужно определить, будет ли обустраиваться мансарда или просто чердачное помещение. Как правило, для простого чердака достаточно выбрать доску 150х150 мм. В том случае, если Вы планируете построить мансарду, то правильней всего выбрать брус с таким же размером. Чтобы увеличить прочность каркаса, следует монтировать брусья или доски исключительно на стены.

Процесс фиксации балок производится с учетом выпуска от внешнего края примерно на 400 мм, чтобы предотвратить попадания осадков или ветра под кровлю.

Доску, обрезную под 50Х150 мм будем использовать при обустройстве каркаса мансарды, а фиксация осуществляется кровельными гвоздями. Для придания двускатной крыше устойчивости, необходимо выполнять все замеры правильно, стараясь исключить погрешность.

Теперь переходим к сборке стропильной конструкции, начиная установку с фронтонов, уже вышеописанным методом. При этом отпиливаем нижние части досок, что придаст нашей стропильной конструкции дополнительную устойчивость.

Когда конструкция полностью возведена для двухскатной кровли, начинаем выполнять перекрытие кровельными материалами.

Достоинства двускатной крыши:

• Данная конструкция является достаточно простой в постройке, что позволяет выполнить все работы самостоятельно без дорогостоящей помощи специалистов;
• Применяемые стройматериалы являются доступными;
• Большой угол наклона кровли великолепно отводит воду при осадках;
• Отсутствие сложных конструкций и изломов, значительно облегчают возведения и облицовку кровли.

как рассчитать площадь, квадратуру фронтона двухскатной крыши, как посчитать для треугольной кровли

Содержание:

Описание и конструктивные особенности фронтона

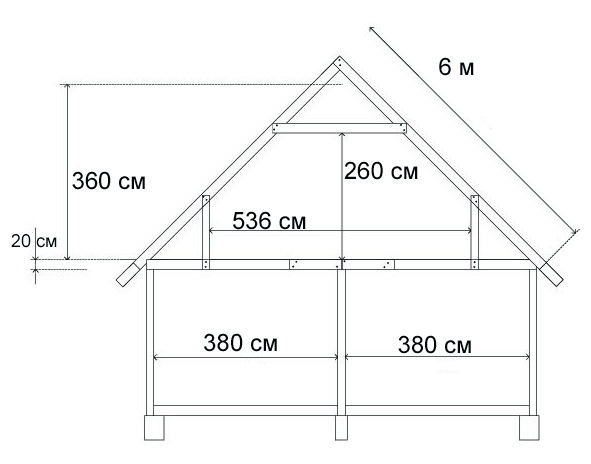

Расчет высоты фронтона
Определение площади фронтона
Вычисление количества материала для двухскатной крыши
Расчет кирпича
Как рассчитать доски для обшивки
Расчет квадратуры сайдинга и фурнитуры

Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Для создания надежной и долговечной кровли требуется правильно составленный проект, в котором описываются параметры возводимого строения. Важной частью крыши является фронтон, к строительному процессу которого следует подходить обдуманно. Кроме того важно знать, как рассчитать площадь фронтона двухскатной крыши.

Описание и конструктивные особенности фронтона

Фронтон является частью торцевой стены, которая с боков ограничивается скатами крыши, а внизу – карнизом. Форму фронтона определяет расположение скатов, в зависимости от этого образуется треугольник, трапеция, пятиугольник и даже овал.

Фронтон можно установить двумя способами:

• До возведения стропильной системы. Такой вариант требует тщательных вычислений высоты и площади, в противном случае можно получить перекошенную конструкцию крыши. Преимуществом этого вида можно назвать строительство фронтона без помех.
• После выполнения кровельных работ. В этой ситуации решать проблему, как посчитать площадь фронтона двухскатной крыши, не обязательно, так как пространство между скатами зашивают досками или выполняют кирпичную кладку. Таким вариантом могут воспользоваться начинающие мастера, которые испытывают трудности в проведении расчетов. Кроме того отделка фронтона таким способом никак не влияет на готовую крышу.

Высоту и площадь фронтона важно высчитывать на этапе проектирования, чтобы знать, какой использовать материал для обшивки, и какая нагрузка от этого предполагается на фундамент. Задачу, как посчитать фронтон крыши, можно с помощью простых геометрических формул из школьного курса, но более точные расчеты помогают сделать онлайн-калькуляторы.

Расчет высоты фронтона

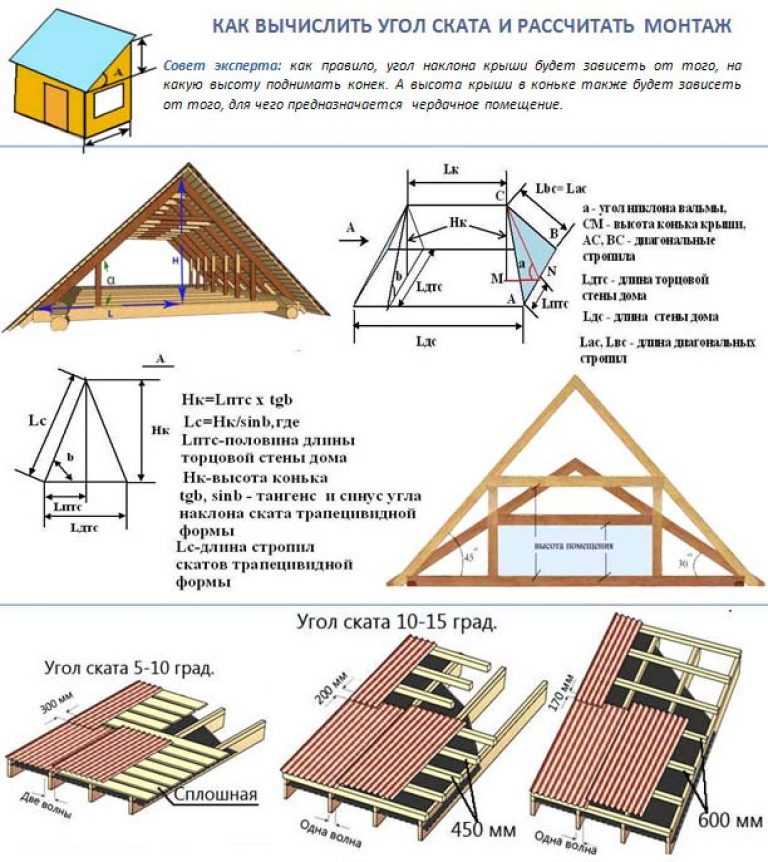

Определение высоты фронтона является достаточно ответственным этапом проектирования крыши. Этот параметр определяет внешний вид крыши и функциональность строения.

При решении вопроса, как рассчитать фронтон крыши, следует принимать во внимание следующие факторы:

• Конструктивные особенности крыши. Главными определяющими высоты и площади фронтона являются уклон и длина скатов. По этим параметрам несложно сделать соответствующие расчеты с помощью калькулятора. Для этого измеряют длину торцевой стены, делят ее пополам, полученное значение умножают на тангенс угла, который образуется между скатом и основание крыши.
• Функциональное назначение подкровельного пространства. От характера использования помещения под кровлей зависит высота фронтона. Для обычного чердака достаточно высоты 140-180 см. Для крыши мансардного типа, в которой планируется обустройство жилого помещения, высота крыши должна составлять от 250 до 300 см.

Кроме того, правильный расчет фронтона определяет внешний вид всего строения. Невысокая крыша делает дом приземистым, а при слишком большом расстоянии от карниза до конька крыша занимает подавляющее положение. Оптимальным вариантом считается отношение высоты дома от верхнего венца до земли к высоте фронтона в пропорции 1:1.

Определение площади фронтона

В большинстве случаев площадь фронтона вычисляется для более точного определения количества материалов, которыми будет выполняться зашивка, утепление и облицовка фронтона.

Площадь фронтона вполне можно вычислить самостоятельно, применяя знание некоторых школьных курсов, для этого необходимо представлять форму конструкции:

• Чтобы решить, как рассчитать квадратуру треугольного фронтона крыши, необходимо произведение высоты фронтона и длины основания крыши разделить пополам. Для примера можно взять фронтон высотой 3 метра и длину торцевой стены 6 метров. В этом случае площадь фронтона будет равна (6*3):2=9 м².
• Площадь трапециевидного фронтона высчитывается следующим образом: половину суммы длин оснований умножают на высоту. Например, высота крыши составляет 3 метра, нижнее основание крыши имеет длину 6 метров, длина вальмы 4 метра. Площадь фронтона будет иметь следующее значение: (4+6):2*3-15 м².
• Решать задачу, как рассчитать площадь фронтона крыши, который выполнен в форме пятиугольника, нужно более сложным способом. Для этого необходимо разделить фронтон на две более простые фигуры, треугольник и трапецию. Затем высчитывают площадь отдельно взятых фигур, и полученные результаты суммируют.

Для крыши нестандартной формы с несколькими фронтонами вычисляют площади отдельных частей. В этом случае выполнить вычисления без специальной программы будет намного сложнее и дольше. Читайте также: «Как сделать расчет высоты крыши – как рассчитать правильно высоту конька двухскатной кровли».

Вычисление количества материала для двухскатной крыши

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Как уже говорилось выше, площадь и высота фронтона определяется для приобретения облицовочных материалов. По известным параметрам этой части строения вполне можно узнать, какое количество кирпича или сайдинга потребуется для облицовки. Точная площадь отделки равна разности между общей площадью фронтона и площади оконных проемов.

Расчет кирпича

При вычислении количества кирпичей, требуемых для обкладки фронтона, необходимо учитывать вид кладки, площадь одного кирпича и толщину шва. Простое вычисление проводится на основе стандартного размера кирпича 250*120*65 мм и толщины шва 5 мм. Кладка 1 м² площади выполняется из 57 кирпичей. Следовательно, площадь фронтона необходимо умножить на 57. Например, фронтон имеет площадь 15 квадратных метров, для его облицовки потребуется: 15*57=855 кирпичей.

Более сложный расчет предполагает вычисление площади в зависимости от вида кладки с учетом толщины раствора. Далее общую площадь фронтона делят на площадь одного кирпича.

Как рассчитать доски для обшивки

Рассчитать количество требуемого пиломатериала можно очень просто. Для чего высчитывают площадь одной доски, а затем делят площадь фронтона на полученное значение. Результат необходимо округлить в сторону большего значения.

Расчет квадратуры сайдинга и фурнитуры

Расчеты требуемого количества сайдинга и доборных элементов нужно проводить тщательно, поэтому рекомендуется воспользоваться услугами специалистов или специальной программой. В этом случае можно получить более точное количество панелей, профилей и крепежных планок, которые потребуются для облицовки определенной площади фронтона.

Очень важно приобретать отделочные материалы с небольшим запасом. Для этого к любым полученным значениям добавляют 15-25%. Читайте также: «Как сделать обшивку сайдингом фронтона крыши – теория и практика».

Калькулятор каркаса двускатной крыши — метрическая система

?

Всегда показывать полное меню

Прилепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

Калькулятор каркаса двускатной крыши — с бегущими точками разметки — метрическая система

? От внешней стороны стены к внешней стороне стены (длинная сторона) Длина стены Толщина стропил ? От внешней стороны стены к внешней стороне стены (короткая сторона) Ширина стены Глубина стропила Угол крыши Толщина хребта Свес (уровень) Глубина хребта Свисающий фронтон Макс. расстояние между стропилами Концевые стропила Высота стены ? Equal Spacing подстраивается до ближайшего UNDER или равного введенному интервалу Равный интервал ? Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами Точное расстояние Толщина стен Сиденье Бердсмут ? Баттенс Расширить хребет

? Создает ссылку для сохранения или публикации текущего расчета Поделитесь этим расчетом Весы Возможные альтернативные равные центры стропил

Для хорошей прямой фасции добавьте дополнительно 20 мм или около того к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

Все погонные замеры выполняются «включено», от начальной точки до ближней стороны стропила.

Бегущий хребет: разметить

Бегущая стена: разметить

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол
Масштаб

Деталь стропила (новое окно)

Расчет кровли двускатной крыши

масштаб чертежа 1:
11.52345678910

Укажите размеры в миллиметрах

Укажите размеры крыши

Высота Y
Ширина X
Выступ C
Длина B

Кровельные материалы

Ширина стропил S1
Толщина стропила С2
Расстояние между стропилами S3
Расстояние до края крыши С4

Ширина досок обрешетки О1
Толщина досок обрешетки О2
Между досками обрешетки Р

Высота кровельного листа Л1
Ширина кровельного листа L2
Накладной лист (%) L3

цветной
