Расчет кровли для двухскатной крыши

Расчет двухскатной крыши: площадь, стропила, высота

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т. е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64. 13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), мм	Сечение обрешётки, мм×мм
≤ 750	30×50
≤ 900	40×50
≤ 1100	40×60 или 50×50

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала	Высота L1, мм	Ширина L2, мм
Профнастил	1000-1400	800-1200
Шифер (ГОСТ 30340-95)	1750	980, 1125, 1130
Керамическая черепица	310, 333, 347	190,190, 208
Битумная черепица	1000	317
Металлочерепица	1120, 1180	1040, 1100
Рубероид	1000	750, 1005, 1025
Еврошифер (Ондулин)	2000	950
Оцинкованая сталь	720-1800	2000, 2500
Кровельное железо	510-1000	710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Расчет кровли двухскатной крыши

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
Д лина стропил — Длина каждого стропила от конька до основания ската
М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Расчет двухскатной крыши: принципы подбора пропорций и подсчет расходных материалов

Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами. Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

Содержание

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

В строительстве двухскатных крыш используются две традиционные технологии:

Наслонная. согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.
Висячая. согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится расчет элементов стропильной системы. мы уже разбирали.

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

Примеры рекомендованной ширины свеса:

Для шиферной кровли не более 10см;
Для битумной черепицы в интервале 30-40см;
Для металлочерепицы 40-50см;
Для профлиста 50см;
Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
Вес кровли вместе с компонентами кровельного пирога . Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная — в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует технология сооружения ломаных крыш. Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

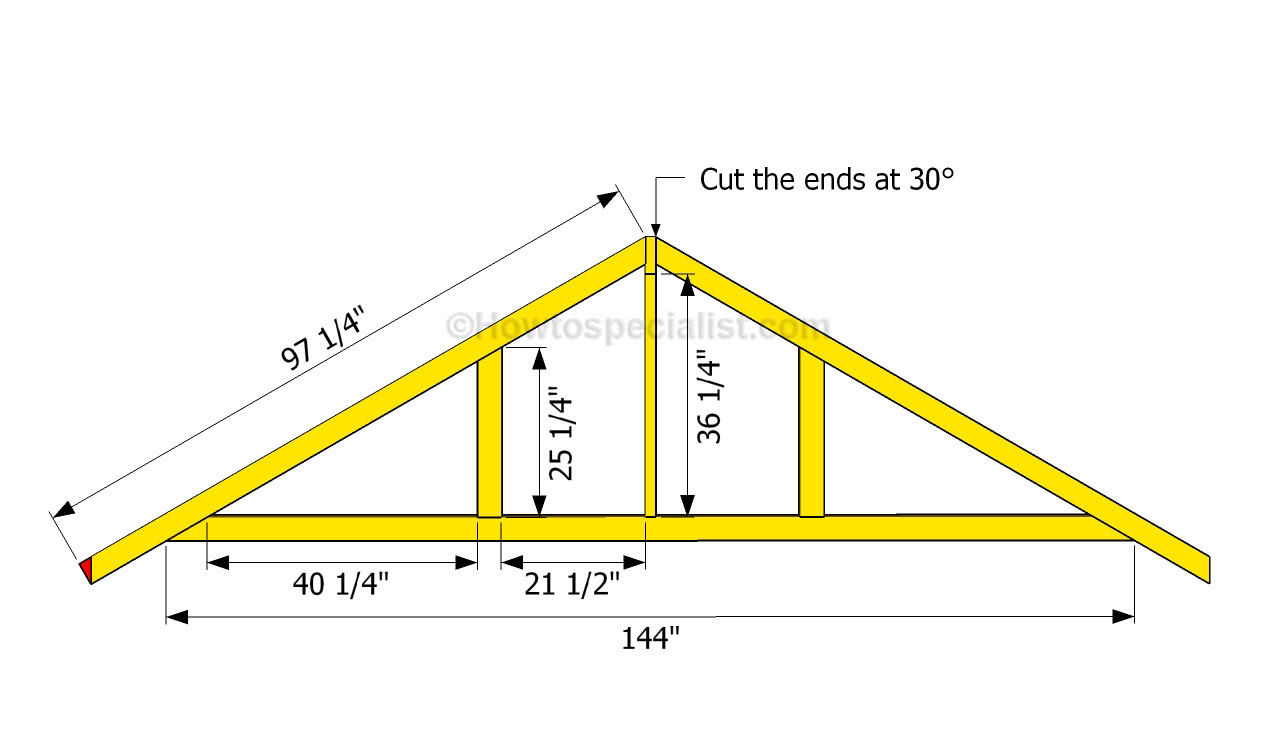

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

Чертим схему коробки дома в масштабе.
Ищем середину верхнего перекрытия.
От середины вверх прокладываем ось симметрии.
В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться укладка битумной черепицы. либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
Материал для обшивки фронтонов и свесов.
Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

Мы подобрали для вас ряд видео роликов, в которых еще более подробно разбираются технологии строительства:

Все рассчитать перед строительством крыши углом – дело нужное и очень полезное. Несмотря на незамысловатость формы и простоту монтажа, в процессе расчетов и сооружения имеются технологические нюансы. Их учесть и правильно применить поможет предварительное проектирование и определение размеров.

Мужу в наследство остался участок в деревне с недостроенным домом. Инженер осмотрел конструкцию и дал добро на использование всего, кроме крыши, ее надо переделывать. Проектировку стропильного каркаса заказали специалистам. Но им для расчетов необходимо знать кровельный материал, мы собственно остановились на металлочерепице. Я не совсем поняла какой угол скатов крыши возможен при использовании металлочерепицы? В нашем регионе много снега, мы хотели бы, чтобы он не скапливался на крыше.

Помогите! Отзовитесь те люди, которые могут дать действительно толковый совет. Хочу узнать обо всех технологических нюансах расчета двухскатной крыши. Кто может описать технологию в мельчайших деталях? Дело в том, что я в этой области не сильна, а вызвать специалиста мне не по карману. Буду благодарна всех, кто не пройдет мимо, а поможет дельным советом.

Поделитесь опытом, оставьте свой комментарий

Навигатор по сайту

Как утеплить крышу пенополистиролом — обзор
Кровельный материал для починки: ризолин
Замена шифера на профнастил

Как устроить кровельный пирог под мягкую кровлю: общие принципы и разбор вариантов сооружения
Расчет двухскатной крыши: принципы подбора пропорций и подсчет расходных материалов

Ответы на вопросы

Все фото-материалы, размещенные на данном портале, являются собственностью их правообладателей. Копирование и цитирование текстовых материалов допускается только при использовании активной ссылки на этот сайт.

Расчет кровельных материалов для двухскатной крыши

Укажите необходимые размеры в миллиметрах

Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил. Так же можно расчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов. Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.

В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем. В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши. Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда. Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.

Не забудьте точнее выставить величину нахлеста.

При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе. Возможно я решу это в будущем.Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.

Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.

И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://krovgid.com/proekt/raschet-dvuxskatnoj-kryshi.html, http://www.zhitov.ru/roof2/

Расчет двухскатной крыши: что может посчитать калькулятор и как его проверить

Калькулятор двускатной крыши поможет в проведении расчетов для закупки необходимых материалов. В статье рассказывается, как с помощью онлайн калькулятора можно легко определить параметры для будущей крыши. Показано, какие данные нужны для расчетов, что может учитывать программа. После ознакомления с материалом, вы будете знать, как в расчетах учитываются особенности конструкции – угол, площадь поверхности, систему стропил и прочие.

Чтобы определить расход материалов для кровли, необходимо знать ее параметры

Назначение калькулятора

Расчет двухскатной крыши применяется для вычисления наклона монтируемых стропил, нагрузки, определения обрешетки и требуемых других материалов для всей возводимой конструкции. Расчеты осуществляются в соответствии с требованиями безопасности. Двускатная крыша считается очень практичным и экономически выгодным. Стропила опираются друг на друга и соединяются обрешеткой. По торцам стены имеют треугольный вид.

Калькуляторы способны проводить определять следующие параметры:

наклон ската;
количество подкровельных материалов;
количество материалов на обрешетку;
вес материалов и конструкции;
длину стропил;
количество стропила;
площадь поверхности;
сечение.

Рассчитать площадь кровли двухскатной при помощи калькулятора можно одновременно с определением устанавливаемых систем конструкции. Перед началом расчетов надо указать тип покрытия. Ширина крыши зависит от покрытия и габаритов коробки, что влияет на угол наклона. Уклон зависит от климатических условий региона и материала кровли. Этими показателями определяется высота всей конструкции.

Размеры крыши зависят от многих факторов: от климатического места расположения до используемых материалов

Поэтапные расчеты

Конфигурация конструкции определяется по системе стропил. В основном для системы применяются пиломатериалы.

Система стропил. При возведении двускатной крыши применяется два варианта возведения – наслонная или висячая. Если делать пролеты очень крупными, то может быть опасность их деформации. Для защиты от прогибов или провисания устанавливаются укрепляющие элементы и дополнительные детали, которые обеспечивают большую жесткость большого сооружения.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов со всеми сопутствующими расчетами. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Ширина. От основания вычисляется ширина кровли:

Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетам

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крыши Это может быть интересно! В статье, по следующей ссылке, читайте про то, какой должен быть угол наклона крыши.

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективов

Однако в предварительной смете надо учитывать следующие материалы для:

мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
обрешетка – зависит от покрытия, может быть сплошной или разреженной;
гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
кровельное покрытие – учитывается площадь скатов;
обшивка свесов и фронтонов;
расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы. Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат. Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорого Это может быть интересно! В статье, по следующей ссылке, читайте про выбор оптимальной формы крыши.

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Расчет двускатной крыши

Воспользуйтесь онлайн калькулятором двускатной крыши для расчета количества обрешетки, угла наклона стропильной системы, нагрузки (ветровой и снеговой) на кровлю. Наш бесплатный калькулятор поможет рассчитать необходимое количество материала для данного типа кровли.

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

1 2 3

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Онлайн-калькулятор двускатной крыши, также называемой двухскатной, поможет вам рассчитать нужный угол наклона скатов, определить сечение и количество стропил, объем материалов на обрешётку, расход изоляционных материалов, и при этом учтет существующие нормы по ветровым и снеговым нагрузкам. Вам не придется выполнять лишние дополнительные расчеты, ведь в данном калькуляторе присутствует большинство существующих кровельных материалов. Вы без труда сможете рассчитать расход и вес таких распространенных материалов, как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин и других. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Обратите внимание! Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Двускатная крыша (встречаются варианты наименования «двухскатная крыша» и «щипцовая крыша») – наиболее распространённый вид крыши, в которой присутствуют два наклонных ската от конька до наружных стен сооружения. Популярность этого типа крыш объясняется их умеренной стоимостью, лёгкостью возведения, хорошими эксплуатационными качествами и привлекательным внешним видом.

В такой конструкции стропила разных скатов опираются друг на друга попарно и обшиваются досками обрешетки. Торец здания с двускатной крышей имеет треугольную форму и называется фронтоном (также встречается наименование «щипец»). Обычно под скатами кровли располагается чердачное помещение, естественно освещаемое при помощи небольших оконных отверстий, расположенных в верхней части фронтонов.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.

Площадь поверхности крыши

Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.

Примерный вес кровельного материала

Вес выбранного кровельного материала из расчета общей площади крыши (с учетом свесов).

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил

Полная длина стропил от конька крыши до края ската.

Количество стропил

Суммарное количество стропил, необходимое для стропильной системы при заданном шаге.

Минимальное сечение стропил / Вес стропил / Объем бруса

В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.

Количество рядов обрешётки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Суммарный объем обрешетки для заданной крыши. Данное значение поможет вам рассчитать затраты на пиломатериал.

Примерный вес досок обрешетки

Суммарный вес всей обрешетки.

Как рассчитать длину стропил двухскатной крыши, учитывая нагрузки – правила расчета

Содержание:

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система двухскатной крыши включает в себя следующие элементы:

Мауэрлат;
Подкосы и раскосы;
Боковые и коньковые прогоны;
Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

Квадратный метр кровельного материала весит 3.5 кг.
Квадратный метр гидроизоляционного слоя весит 5 кг.
Квадратный метр утеплителя весит 10 кг.
Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo * x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

Нагрузки из предыдущего раздела;
Удаленность перил;
Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45o. Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Расчет длины стропил двускатной крыши

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Общие сведения по результатам расчетов

У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
Д лина стропил — Длина каждого стропила от конька до основания ската
М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Как правильно рассчитать длину стропил двухскатной крыши

Крыша дома является несущей конструкцией, которая на себя принимает всю внешнюю нагрузку (вес кровельного пирога, свой собственный вес, вес снежного покрова и пр.) и передает ее на все несущие стены дома или на внутренние опоры.

Помимо своих эстетических и несущих функций, кровля является конструкцией ограждающей, отделяя от внешней среды помещение чердака.

Основой крыши любого дома является стропильная система.

Это каркас, к которому прикреплена кровля.

Все нагрузки воспринимает именно этот скелет.

Состоит стропильная система из:

стропильных ног;
мауэрлата;
прогонов боковых и прогона конькового;
подкосов, диагональных связей, раскосов.

Когда все эти элементы (кроме мауэрлата) связывают между собой, то получается стропильная ферма.

Основой такой фермы является треугольник, который является самой жесткой из геометрических фигур.

Основным элементом каркаса крыши являются стропила.

Расчет стропил

Перед тем, как непосредственно начать расчет стропил, следует выяснить, какие нагрузки будут оказывать влияние на кровлю дома.

То есть на стропильные ноги.

Нагрузки, действующие на каркас кровли, принято разделять на постоянные и переменные.

Постоянные – это те нагрузки, которые действуют постоянно, независимо от времени суток, времени года и пр.

Это вес всего кровельного пирога, вес дополнительного оборудования, которое может быть установлено на кровле (ограждение, снегозадержатели, аэраторы, антенны и пр.).

Переменные нагрузки появляются в определенное время года.

Когда снег ложится на кровлю — это очень приличный вес.

Но весной снег тает и нагрузка исчезает.

В любом случае ее следует учитывать.

То же самое с ветром.

Он не всегда есть, но когда дует сильный ветер, на каркас крыши действует довольно большое ветровое усилие.

Рассчитать параметры стропильной системы непросто.

И человеку неискушенному это вряд ли удастся.

Хотя попробовать стоит.

Просто при расчете нужно не забыть большое количество разных факторов, влияющих на кровлю.

Хотя бы вес самой стропильной системы со всеми элементами и крепежом.

Поэтому профессионалы пользуются для расчета стропил специальными компьютерными программами и калькуляторами.

Как узнать нагрузку на стропильные ноги?

Сбор нагрузок следует начинать с определения веса кровельного пирога.

Если вы знаете, какие материалы будут использованы и площадь скатов, то посчитать все несложно.

Принято высчитывать, сколько весит 1 квадратный метр кровли.

И затем умножать на количество квадратов.

Давайте для примера рассчитаем вес кровельного пирога.

Кровельным материалом является ондулин:

Ондулин. Квадратный метр ондулина имеет вес 3 кг.
Гидроизоляция. Если используется полимерно – битумная изоляция, то она весит 5 кг/метр квадратный.
Утеплитель. Вес одного квадрата базальтовой ваты составляет 10 кг.
Обрешетка. Доски 2.5 см толщиной. Вес квадратного метра 15 кг.

Все веса суммируем: 3+5+10+15= 33 кг.

Затем следует полученное в результате вычислений значение умножить на коэффициент 1,1.

Это поправочный коэффициент.

Получается 34,1 кг.

Столько весит 1 кв. метр нашего кровельного пирога.

И если общая площадь нашей крыши равняется 100 квадратов, то весить она будет 341 кг.

Расчет снеговой нагрузки

Существует карта снеговых нагрузок.

На ней указана масса снежного покрова в каждом регионе.

Снеговую нагрузку рассчитываем по такой формуле: S = Sg х µ.

S – это снеговая нагрузка.

Sg – это масса снежного покрова.

µ — поправочный коэффициент.

И зависит этот коэффициент от того, какой у вашей кровли угол наклона скатов.

О наслонных стропилах смотрите по ссылке. Фотографии различных конструкций наслонных стропил.

О расстоянии между стропилами двускатной крыши здесь. Оптимальное расстояние и как его рассчитать.

Чем этот угол больше, тем меньше значение этого коэффициента.

При углах наклона больше 60 градусов его вовсе не используют.

Так как снег на кровле не собирается.

Рассчитываем нагрузку от ветра

Как вся страна разбита на районы по массе снега, так же она разбита и по силе ветров.

И также существует специальная карта, на которой в каждом районе указывается сила ветра.

Для расчета нагрузок от ветра используют формулу:

Wo – показатель, взятый по карте.

k – это коэффициент поправки, зависящий от типа местности, где располагается здание, и его высоты.

Рассчитываем сечение стропильной ноги

Сечение стропил зависит от трех факторов:

от длины стропила;
от расстояния между перилами;
от нагрузок, действующих на крышу.

Зная эти параметры, несложно по таблице определить размер сечения стропильной ноги .

Как рассчитать длину стропильных ног односкатной крыши

Из всех типов крыш односкатная является самой простой.

Сложные элементы в ней отсутствуют вовсе.

И установка ее производится на несущие стены, которые имеют разную высоту.

Такую кровлю устраивают на гаражах, банях, подсобных помещениях.

Чтобы вычислить, какова будет длина стропил односкатной крыши, следует определиться с углом наклона.

А зависит угол наклона ската, в первую очередь, от типа того кровельного материала, который вы хотите использовать.

В том случае, когда это профнастил, то оптимальный угол наклона составляет 20 градусов.

Но меньше 8 градусов угол делать запрещено!

Иначе в холодное время года под весом снежного покрова кровля не выдержит и попросту провалится.

Если вы будете укладывать металлочерепицу, то минимальный угол наклона увеличивается до 25 градусов.

При использовании шифера – 35 градусов. Если кровля фальцевая, то угол наклона может быть разным: 18 — 35 градусов.

После того, как разобрались с углом наклона ската, необходимо поднять заднюю стену на такую высоту, чтобы получился желаемый угол.

Самое сложное в таких расчетах – это найти синус и тангенс.

Но для этого пользуются такой табличкой:

Угол наклона крыши, градусы

Для примера давайте найдем длину стропила и высоту поднятия стены фасада для дома длиной 5 метров.

Угол наклона составляет 25 градусов.

Для определения высоты поднятия передней стены Lbc х tg 25 = 5 х 0,47 = 2,35 метра.

Соответственно длина стропильной ноги Lc = 2,35 х 0,42 = 5,6 метра.

И не забудьте к полученной длине прибавить длину переднего и заднего свесов, которые необходимы для того, чтобы обеспечить стены здания защитой от косого дождя.

В среднем длина одного свеса составляет 0,5 метра.

Если требуется, эта длина может быть больше.

А вот меньше 0,5 метра нельзя.

Значит, к длине стропила следует прибавить 1 метр: Lc = 5,6 + 1 =6,6 метра.

Расчет для двускатной крыши

Стропильная система двускатной крыши намного сложнее стропильной системы крыши односкатной.

Там и элементов больше, и принцип ее работы несколько другой.

Для расчета длины стропильной ноги воспользуемся теоремой Пифагора.

Если посмотреть на изображенный на рисунке прямоугольный треугольник, то можно увидеть, что гипотенуза b – это и есть наше стропило.

А длина его равняется длине катета, поделенной на косинус конкретного угла наклона скатов.

Например, если ширина дома равняется 8 метров, а угол наклона скатов составляет 35 градусов, то стропильная нога будет иметь длину:

b= 8 / 2 / cos 35 = 8 / 2 / 0.819 = 4,88 метра.

Теперь остается прибавить значение длины козырька, примерно 0,5 метра, чтобы получить искомую длину стропил.

Следует сказать, что это упрощенные варианты расчетов стропил.

Для того чтобы получить самые точные данные, лучше всего использовать специальные программы.

Например, бесплатная программа «Аркон».

Встроенный калькулятор по параметрам, заданным вами, сам высчитает и сечение стропильной ноги, и длину стропила.

Видео о программе расчета стропил.

Что еще почитать по теме?

Стропильная система двухскатной крыши

Калькулятор расчета угла наклона крыши

Висячие стропила конструкция и узлы

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Описание полей калькулятора

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;
Разделить на выбранный параметр шага;
К результату прибавить 1;
Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
Следующая величина – это половина от ширины дома, в данном случае – 3м.
Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь .

Для такого параметра нужно учитывать:

Нагрузку крыши;
Тип древесины, выбранной для конструкции;
Длину стропила;
Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
Для профнастила угол может быть не меньше, чем 12 градусов;
Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов. что так же влияет на нагрузку. Виды нагрузок:

Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал. пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
Исходя из этого, площадь одного ската будет равна – 41 м 2. Общее значение площади – 82 м 2. т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://proroofer.ru/montaz/stropilnye-sistemy/kak-rasschitat-dlinu-stropil.html, http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/raschet-stropilnoj-sistemy.html

определение длины, сечения и нагрузки на стропила Кровельный калькулятор для двухскатных крыш

Грамотно подобранная и смонтированная крыша выдержит любые погодные капризы и прослужит не один десяток лет. Какой будет кровля загородного дома, и из каких материалов она будет состоять, определяется на этапе проектирования. Технические нюансы проектирования лучше доверить профессионалам. Перед тем, как сделать окончательный выбор, будущему владельцу надо получить представление об особенностях различных видов крыши и (что немаловажно) о сумме, в которую обойдется выбранная конструкция и материал кровли. На этом этапе произвести расчет материала на двухскатную крышу, или любую другую, поможет кровельный калькулятор – это быстрый способ получить подробный ответ.

Калькулятор поможет оценить стоимость кровли на ранних этапах планирования

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли, различных видов, воспользуйтесь следующим калькулятором
:

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш, среди которых:

Односкатная
. Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкций

Двускатная (щипцовая)
. Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами). В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды. Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная)
. Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты. Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее. Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая
. Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планирование

Мансардная
. Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

Профнастил
.

Металлочерепица
.

Мягкая (рулонная) кровля
.

Фальцевое покрытие
(стальное, алюминиевое или медное).

Черепица
. Керамическая (штучная), гибкая (мягкая), цементно-песчаная, композитная.

Шифер
(в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

Мауэрлат
. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.

Стропила
. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.

Вспомогательные элементы
. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.

Конек
. Верхнее ребро крыши, место пересечения скатов.

Обрешетка
. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системы

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный вид, позволяющий получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы). Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крыши

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа. Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Устройство онлайн калькулятора для расчета двускатной крыши

Калькулятор расчета стропильной системы двухскатной крыши является простым в использовании механизмом, позволяющим выполнить основные расчеты конструкции. Интерфейс любого сервиса имеет удобный и интуитивно понятный вид и выглядит как набор пустых полей с пояснением. Для удобства посетителей рядом на странице размещаются схематические изображения различных типов крыш с нанесенными на них параметрами.

Перед началом вычислений следует ознакомиться с обозначением полей

Пользователю остается вписать в каждое поле нужное значение (размер) или выбрать вариант из имеющихся. При заполнении следует обращать внимание на размерность — параметры могут вводиться в см или в мм. После заполнения полей вы нажимаете на клавишу расчета и получаете искомый результат в виде следующих данных:

Количество кровельных материалов
. Калькулятор позволит рассчитать количество металлочерепицы (или другого материала) для загородного дома с двускатной, вальмовой или другой крышей.

Расчет стропильной системы и фронтона крыши
. По заданной ширине стены и высоте до конька сервис поможет определить длину стропил и площадь фронтона крыши.

Чтобы произвести расчет материала на крышу дома, «двускатная» программа потребует ввести следующие величины:

Размеры крыши
. Здесь имеются отдельные поля для ввода высоты, ширины (по каждой из сторон) и свеса.

Размеры стропил
. Задается ширина и толщина, а также расстояние между стропилами и расстояние до края крыши.

Видео описание

О расчете кровли на строительном калькуляторе в следующем видео:

Параметры обрешетки
. Вводят ширину и толщину досок, расстояние между ними.

Параметры кровельного материала
. Если выбран кровельный лист, задают высоту, ширину и нахлест листа.

Результатом расчета станут следующие параметры:

Размер крыши
. Высота и ширина полотна, общая площадь.

Стропила
. Количество и длина стропил. Также рассчитывается объем необходимого материала (в кубометрах).

Обрешётка
. Расчет показывает количество рядов досок, длину каждой детали и объем досок обрешетки.

Подкровельный материал
. Вычисляется площадь гидро- и пароизоляции. Так, если в качестве подкровельного материала выбран рубероид или пергамин, калькулятор показывает необходимое количество рулонов (исходя из размера рулона), с учетом нахлеста.

Кровельный материал
. Калькулятор определяет не только площадь покрытия, но и вес, и необходимое количество выбранного материала.

Калькулятор расчета основных элементов двускатной кровли

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

Угол наклона крыши
. Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.

Расчёт ветровой и снеговой нагрузки
. Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.

Расчет дымохода
. Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильем

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

Видео описание

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем)

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

Расчет кровли провести вручную
. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.

Расчет кровли провести в онлайн сервисе
. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.

Расчет кровли калькулятором проконтролировать вручную
. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательности

Профессиональный расчет кровли
. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Заключение

Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий.

Двускатная крыша образуется на базе каркаса, сочетающего в себе элементарность устройства и непревзойдённую надёжность. Но этими достоинствами костяк кровли в два прямоугольных ската может похвастаться только в случае тщательной подборки стропильных ног.

Параметры стропильной системы двускатной крыши

К расчётам стоит приступать, если вы понимаете, что стропильная система двускатной кровли — это комплекс треугольников, самых жёстких элементов каркаса. Они собираются из досок, размер которых играет особую роль.

Длина стропил

Определить длину прочных досок для стропильной системы поможет формула
a²+
b²=
c², выведенная Пифагором.

Длину стропила можно найти, зная ширину дома и высоту крыши

Параметр «a» обозначает высоту и выбирается самостоятельно. Он зависит от того, будет ли подкровельное пространство жилым, также имеет определённые рекомендации, если планируется мансарда.

За буквой «b» стоит ширина здания, разделённая надвое. А «c» представляет собой гипотенузу треугольника, то есть длину стропильных ног.

Допустим, что ширина половины дома равна трём метрам, а крышу решено сделать высотой два метра. В этом случае длина стропильных ног будет достигать 3,6 м (c=√a²+b²=4+√9=√13≈3,6).

К цифре, полученной из формулы Пифагора, следует приплюсовать 60–70 см. Лишние сантиметры понадобятся, чтобы вынести стропильную ногу за стену и сделать необходимые запилы.

Шестиметровое стропило — самое длинное, поэтому подходит в качестве стропильной ноги

Максимальная длина бруса, используемого в качестве стропильной ноги, – 6 м. Если требуется прочная доска большей длины, то прибегают к приёму сращения — прибиванию к стропильной ноге отрезка от ещё одного бруса.

Сечение стропильных ног

Для различных элементов стропильной системы существуют свои стандартные размеры:

10х10 или 15х15 см — для бруса мауэрлата;
10х15 или 10х20 см — для стропильной ноги;
5х15 или 5х20 см — для прогона и подкоса;
10х10 или 10х15 см — для стойки;
5х10 или 5х15 см — для лежня;
2х10, 2,5х15 см — для обрешётин.

Толщина каждой детали несущей конструкции кровли обусловливается нагрузкой, которую ей предстоит испытывать.

Брус сечением 10х20 см идеально подходит для создания стропильной ноги

На сечение стропильных ног двускатной кровли влияет:

тип строительного сырья, ведь «выдержка» бревна, обычных и клеёных брусов разнится;

длина стропильной ноги;

вид древесины, из которой были выстроганы стропила;

протяжённость просвета между стропильными ногами.

Наиболее существенно на сечении стропильных ног сказывается шаг стропил. Увеличение расстояния между брусьями влечёт за собой усиление давления на несущую конструкцию кровли, а это обязывает строителя использовать толстые стропильные ноги.

Таблица: сечение стропил в зависимости от длины и шага

Переменное воздействие на стропильную систему

Давление на стропильные ноги бывает постоянным и переменным.

Время от времени и с разной интенсивностью на несущую конструкцию крыши воздействуют ветер, снег и атмосферные осадки. В общем, скат кровли сравним с парусом, который под напором природных явлений может порваться.

Ветер стремится опрокинуть или приподнять крышу, поэтому важно произвести все расчёты правильно

Переменная ветровая нагрузка на стропила определяется по формуле W = Wo × k x c, где W — это показатель ветровой нагрузки, Wo — значение ветровой нагрузки, характерной для определённого участка России, k — поправочный коэффициент, обусловливаемый высотой сооружения и характером местности, а c — аэродинамический коэффициент.

Аэродинамический коэффициент может колебаться в рамках от -1,8 до +0,8. Минусовое значение характерно для поднимающейся крыши, а плюсовое — для кровли, на которую ветер давит. При упрощённом расчёте с ориентацией на улучшение прочности аэродинамический коэффициент считают равным 0,8.

Расчёт ветрового давления на крышу основывается на местонахождении дома

Нормативное значение ветрового давления узнают по карте 3 приложения 5 в СНиП 2.01.07–85 и специальной таблице. Коэффициент, учитывающий изменение ветрового давления по высоте, тоже стандартизован.

Таблица: нормативное значение ветрового давления

Таблица: значение коэффициента k

На ветровой нагрузке отражается не только местность. Большое значение имеет зона расположения жилья. За стеной из высоких зданий дому почти ничего не грозит, но на открытом пространстве ветер может стать для него серьёзным врагом.

Снеговая нагрузка на систему стропил вычисляется по формуле S = Sg × µ, то есть вес снежной массы на 1 м² умножается на поправочный коэффициент, на значении которого отражается степень наклона кровли.

Вес снегового пласта указан в СНиП «Стропильные системы» и определяется типом местности, где построено здание.

Снеговая нагрузка на крышу зависит от того, где расположен дом

Поправочный коэффициент, если скаты кровли кренятся менее чем на 25°, приравнивается к единице. А в случае наклона крыши на 25–60° этот показатель уменьшается до 0,7.

Когда крыша наклонена более чем на 60 градусов, снеговую нагрузку сбрасывают со счетов. Всё-таки с крутой кровли снег скатывается быстро, не успевая оказать негативного влияния на стропила.

Постоянные нагрузки

Нагрузками, воздействующим беспрерывно, считают вес кровельного пирога, включая обрешётку, утеплитель, плёнки и отделочные материалы для обустройства мансарды.

Кровельный пирог создаёт постоянное давление на стропила

Вес кровли — это сумма веса всех материалов, использованных при строительстве крыши.
В среднем он равен 40–45 кг/м.кв. По правилам на 1 м² стропильной системы не должно приходиться более 50 кг веса кровельных материалов.

Чтобы в прочности стропильной системы совсем не осталось сомнений, к расчёту нагрузки на стропильные ноги стоит добавлять 10%.

Таблица: вес кровельных материалов на 1 м²

Количество брусьев

Сколько стропил понадобится для обустройства каркаса двускатной кровли, устанавливают, разделив ширину крыши на шаг между брусьями и прибавив к полученному значению единицу. Она обозначает добавочное стропило, которое потребуется поставить на край кровли.

Допустим, между стропилами решено оставлять по 60 см, а длина крыши составляет 6 м (600 см). Получается, что необходимо 11 стропил (с учётом добавочного бруса).

Стропильная система двускатной крыши — это конструкция из определённого количества стропил

Шаг брусьев несущей конструкции кровли

Чтобы определить расстояние между брусьями несущей конструкции кровли, следует обратить пристальное внимание на такие моменты, как:

вес кровельных материалов;
длина и толщина бруса — будущей стропильной ноги;
градус наклона кровли;
уровень ветровой и снеговой нагрузок.

Через 90–100 см стропила принято располагать в случае выбора лёгкого кровельного материала

Нормальным для стропильных ног считается шаг в 60–120 см.
Выбор в пользу 60 или 80 см делают в случае строительства кровли, наклоненной на 45˚. Таким же маленьким шаг должен быть при желании покрыть деревянный каркас крыши тяжёлыми материалами вроде керамической черепицы, асбоцементного шифера и цементно-песчаной плитки.

Таблица: шаг стропил в зависимости от длины и сечения

Формулы расчёта стропильной системы двускатной крыши

Расчёт стропильной системы сводится к установлению давления на каждый брус и определению оптимального сечения.

При расчёте стропильной системы двускатной кровли действуют следующим образом:

По формуле Qr=AxQ узнают, какова нагрузка на погонный метр каждой стропильной ноги. Qr — это распределённая нагрузка на погонный метр стропильной ноги, выраженная в кг/м, A — расстояние между стропилами в метрах, а Q — суммарная нагрузка в кг/м².
Переходят к определению минимального сечения бруса-стропила. Для этого изучают данные таблицы, занесённой в ГОСТ 24454–80 «Пиломатериалы хвойных пород. Размеры».
Ориентируясь на стандартные параметры, выбирают ширину сечения. А высоту сечения вычисляют, используя формулу H ≥ 8,6·Lmax·sqrt(Qr/(B·Rизг)), если уклон крыши α 30°. H — это высота сечения в см, Lmax — рабочий участок стропильной ноги максимальной длины в метрах, Qr — распределённая нагрузка на погонный метр стропильной ноги в кг/м, B — ширина сечения см, Rизг — сопротивление древесины на изгиб, кг/см². Если материал произведён из сосны или ели, то Rизг может быть равен 140 кг/см² (1 сорт древесины), 130 кг/см² (2 сорт) или 85 кг/см² (3 сорт). Sqrt — это квадратный корень.
Проверяют, соответствует ли величина прогиба нормативам. Она не должна быть больше цифры, которая получается в результате деления L на 200. Под L понимается длина рабочего участка. Соответствие величины прогиба соотношению L/200 выполнимо только при верности неравенства 3,125·Qr·(Lmax)³/(B·H³) ≤ 1. Qr обозначает распределённую нагрузку на погонный метр стропильной ноги (кг/м), Lmax — рабочий участок стропильной ноги максимальной длины (м), B — ширину сечения (см), а H — высоту сечения (см).
Когда выше представленное неравенство нарушается, показатели B и H увеличивают.

Таблица: номинальные размеры толщины и ширины пиломатериала (мм)

Пример расчёта несущей конструкции

Предположим, что α (угол наклона крыши) = 36°, A (расстояние между стропилами) = 0,8 м, а Lmax (рабочий участок стропильной ноги максимальной длины) = 2,8 м. В качестве брусьев используется материал из сосны первого сорта, а это значит, что Rизг = 140 кг/см².

Для покрытия кровли выбрана цементно-песчаная черепица, и поэтому вес крыши составляет 50 кг/м². Суммарная нагрузка (Q), которую испытывает каждый квадратный метр, равна 303 кг/м². А для строительства стропильной системы используются брусья толщиной 5 см.

Отсюда вытекают следующие вычислительные действия:

Qr=A·Q= 0,8·303=242 кг/м — распределённая нагрузка на погонный метр бруса-стропила.
H ≥ 9,5·Lmax·sqrt(Qr/B·Rизг).
H ≥ 9,5·2,8·sqrt(242/5·140).
3,125·Qr·(Lmax)³/B·H³ ≤ 1.
3,125·242·(2,8)³ / 5·(17,5)³= 0,61.
H ≥ (примерная высота сечения стропила).

В таблице стандартных размеров нужно найти высоту сечения стропил, близкую к показателю 15,6 см. Подходящим является параметр, равный 17,5 см (при ширине сечения в 5 см).

Эта величина вполне соответствует показателю прогиба в нормативных документах, и это доказывается неравенством 3,125·Qr·(Lmax)³/B·H³ ≤ 1. Подставив в него значения (3,125·242·(2,8)³ / 5·(17,5)³), получится обнаружить, что 0,61

Видео: подробный расчёт стропильной системы

Расчёт стропильной системы двускатной крыши — это целый комплекс вычислений. Чтобы брусья справились с возлагаемой на них задачей, строителю нужно безошибочно определить длину, количество и сечение материала, узнать нагрузку на него и выяснить, каким должен быть шаг между стропилами.

Стропильная система двухскатной крыши включает в себя следующие элементы:

Мауэрлат;
Подкосы и раскосы;
Боковые и коньковые прогоны;
Стропильные ноги.

Расчет нагрузок двухскатной крыши

Постоянные нагрузки

Расчет кровли двухскатной крыши:

Квадратный метр кровельного материала весит 3.5 кг.
Квадратный метр гидроизоляционного слоя весит 5 кг.
Квадратный метр утеплителя весит 10 кг.
Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Переменные нагрузки на кровлю

Для вычисления данного вида нагрузки используется следующая формула:

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60 o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W o — параметр, выбранный по карте.

Расчет размеров стропильной системы

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

Нагрузки из предыдущего раздела;
Удаленность перил;
Длина стропил.

Длина стропил в двускатной крыше

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45 o . Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

Система стропил двускатной кровли — это конструкция довольно простая и доступна для обустройства своими руками даже домашним строителям. Необходимо только предварительно сделать расчет стропильной системы двускатной крыши, познакомиться с этапами и способами ее возведения, подсчитать требуемые материалы для монтажа. Во время расчетов необходимо учитывать, что у двускатной кровли несущая способность будет зависеть от воздействия на нее нагрузок от веса материалов, снега, ветра.

Чтобы процесс установка стропил двухскатной крыши своими руками дался вам максимально просто, ниже описана пошаговая и подробная инструкция по монтажу.

Основные требования к материалам

Для установки стропильной системы наилучшим вариантом является выбор пиломатериалов из хвойной древесины
— лиственницы, ели или сосны, I — III сорта.

Делается из бруса или досок II сорта, для стропил материал используется не ниже II сорта, обрешетка изготавливается из пиломатериала II-III сорта, для прогонов и стоек используется материал II сорта, это будет зависеть от особенностей кровли. На подкладки и накладки можно использовать материал III сорта. Затяжки и ригели делаются из материала I сорта.

Пиломатериал хранить необходимо под навесом
, обеспечивая защиту от влаги и солнца. Для складирования площадку необходимо выровнять, для вентиляции переложить пиломатериал подкладками.

Для конструкции стропильной системы двускатной крыши будут необходимы крепежные элементы: пластины, стяжки, болты с гайками и шайбами, шпильки, монтажная лента, саморезы с прокладками ЕРДМ с толщиной 2,9 мм, оцинкованные кронштейны.

Кронштейны используются для крепежа мауэрлата
, их крепят саморезами или гвоздями. КР уголки препятствуют смещению стропил и необходимы для крепежа к мауэрлату стропил. Весь материал для крепежа обязан иметь защиту от коррозии и быть изготовлен из качественного материала.

Инструменты

Для установки системы стропил двускатной кровли будет необходим такой набор инструментов:

В целях безопасности весь инструмент на крыше необходимо содержать в специальной сумке.

Разновидности для двускатной крыши стропильных систем

Насланная стропильная система

Опирается на стойки и мауэрлат, которые установлены на внутреннюю стену, с равным шагом стропилам. Дополнительно для придания жесткости устанавливают подкосы при пролетах более 6 м
.

Висячие стропила

Если дом небольшой ширины, то можно сделать установку систем стропил, когда они без промежуточных опор опираются на стены или мауэрлат. Максимальная ширина — 10 метров. В некоторых случаях эти крыши можно ставить без мауэрлата. Стропильная система ставится на стену с применением прокладок, в этом варианте на стропила действует изгибающий момент.

Для того чтобы разгрузить, устанавливают металлические или деревянные накладки
. Они прочно фиксируют угол. Для висячей стропильной системы большего пролета устанавливают подкосы и бабку. Стропило для висячих систем ставят большего сечения, и выбирают пиломатериал не ниже III сорта.

Расчет системы стропил

Приблизительный расчет нагрузки от ветра и снега производится по табличным значениям СНиП
с учетом температурной зоны и высоты здания. Нагрузка от снега равняется его весу, помноженного на коэффициент, который зависит от уклона ската. Все данные расчеты производят при проектировании.

А если делается монтаж стропильной системы двускатной крыши для небольшого здания, и нет проекта? Необходимо посмотреть на строительство такого же здания по соседству, сделанного по проекту, по площади крыши одинаковой с вашим сооружением. Система стропил двускатной крыши будет являться образцом.

Также можно использовать онлайн-калькулятор для двускатной крыши, он сможет помочь вам рассчитать предельную нагрузку на кровлю, необходимое количество обрешетки, углы наклона стропил, а также материалы, которые потребуются для строительства кровли этого типа при заданных размерах. На калькуляторе вы сможете рассчитать кровлю из таких часто используемых материалов, как ондулин, шифер, металлочерепица, битумная, цементно-песчаная и керамическая черепица, и иных кровельных материалов.

Размеры бруса для стропила

Конек укладывается на верхней точке, он необходим для соединения стропил. Высота конька будет зависеть от наклона крыши. Выбор материала покрытия влияет на наклон. Минимальный уклон следующий:

Оптимальный угол 30-40 градусов наклона создает быстрый сброс снега и воды. В районах с сильными ветрами, крышу делают пологой, и в этом случае угол уклона находится в диапазоне 25-40 градусов.

Кровля не заканчивается на уровне стен, ее нужно продлить наружу на 50 см. В этом случае вода не заливается фундамент и не попадает на стену.

Пошаговая установка конструкции системы стропил двускатной кровли

Система стропил двускатной кровли состоит из таких элементов:

Монтаж мауэрлата

Мауэрлат равномерно распределяет нагрузку на стены дома, его монтаж выполняется несколькими способами:

распространенный и простой вариант для обычных кровель, крепление катанкой;
шпильки устанавливают в кладку;
к стене крепиться через железобетонный армированный пояс со шпильками.

Для чего используют брус сечением 10×10 см,15×15 см или 20×20 см. Какое подбирать сечение, будет зависеть от покрытия кровли и ее размеров. Мауэрлат по длине стыкуют, для чего нужно сделать запил длиной 50 см, по 10 см, уложить бруски и зафиксировать шпильками.

Мауэрлат в углах связывают в полбруса врубками, фиксируют болтами или скобами. Мауэрлат у деревянных сооружений – это последний венец. На стенах из кирпича нужно сделать армированный монолитный железобетонный пояс, размером 40×30 см. По поясу для крепления установить штыри с резьбой в диаметре 12 мм, через каждые 1,2 см.

В мауэрлате для двускатной кровли необходимо просверлить отверстия размером 12 мм
, уложить его так, чтобы штыри попали в отверстия. Затянуть сверху гайками. Под брусок предварительно укладываем несколько слоев толя или рубероида. С внешней стороны стены нужно заложить мауэрлат кирпичом. Укладку мауэрлата делают на основание ровное, по вертикали и горизонтали. Необходимо проверить диагонали и уровнем определить горизонтальность поверхности. Если необходимо, то выровнять подкладками.

Инструкция монтажа стоек, лежней, затяжек, подкосов и стропил двускатной крыши

Монтаж системы стропил двускатной кровли своими руками
производится в таком порядке:

Стропильные ноги друг с другом соединяются на коньке
. Опишем наиболее распространенные узлы соединения системы стропил:

Выполняют пропилы возле одной ноги и запил около другой. Устанавливают одну ногу в пропил другой и фиксируют болтом.
Накладки устанавливают металлические или деревянные.
В прогон с помощью врубок крепят болтами или гвоздями.

Монтаж обрешетки своими руками

Обрешетка обустраивается по стропилам кровли. Она требуется для распределения на стропила нагрузки от снега и кровельного материала, а также служит в качестве воздушного зазора между стропильной системой и кровлей.

Конструкция обрешетки будет зависеть от используемого кровельного материала:

В качестве пиломатериала для изготовления обрешетки обычно выбирают сосну первого сорта. Ширину рекомендуется брать не более 15 см. При большей ширине доски могут деформироваться и повредить настил кровли. Длина гвоздей должна в 3 раза быть больше толщины обрешетки. Доски укладывают вдоль конька.

Сплошную обрешетку делают по скату крыши
. Первым слоем укладывают доску вдоль конька, от нее с шагом 50-100 см следующую и затем все повторяют. Следующим слоем нужно стелить обрешетку по направлению вдоль стропил. Соединения между досками делаются в разбежку и только на стропилах. Гвоздь в древесину утапливается с головкой полностью.

Карнизные свесы

Карнизные свесы нужно сделать для защиты от атмосферных осадков, эти элементы выполняют эстетическую роль. Их нужно установить плотно без щелей. Это завершающий этап по обустройству двускатной кровли.

Фронтон

Двускатная крыша имеет два фронтона
, которые выглядят в форме треугольника, с вершиной возле конька, при этом со скатами кровли боковые стороны должны совпадать. Фронтоны ограждают чердачное помещение и поддерживают стропила, придают устойчивость кровли и защищают от осадков и ветра.

В деревянных конструкциях фронтон делается каркасным. В кирпичных конструкциях, из кирпича или каркасными. Фронтоны из газоблока или кирпича, делаются раньше устройства крыши и при этом требуют довольно точного исполнения. Каркасные фронтоны устанавливаются в подготовленный проем, когда уже собрана стропильная система.

Каркас изготавливают из досок или брусков
. Все части каркаса соединяют в пол дерева или на шипах, все закрепляется гвоздями. Обшивают, прибивая сайдинг, вагонку или доски, соблюдая в отделке фасада дома колористку. Для обустройства проема окна, под него нужно сделать по размерам дополнительный каркас. Когда чердак утепленный, то фронтон также необходимо утеплить. Утеплитель нужно заложить в середину каркаса. Утеплитель используется минераловатный с низкой горючестью. С внешней стороны обивают каркас ветрозащитной мембраной или гидро-ветрозащитной пленкой, под отделочный материал с внутренней стороны прибивают паронепроницаемую мембрану или паронепроницаемую пленку.

Подводя итог

Как видно, невзирая на кажущуюся простоту и легкость, план стропил двускатной крыши содержит в себе множество различных подводных камней. Однако, опираясь на приведенные выше рекомендации и способы монтажа, вы без проблем сможете соорудить своими руками надежную конструкцию.

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Значения размеров заполняйте в миллиметрах (мм):

Y
– Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X
– Ширина здания.

C
– Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C
– 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B
– Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2
– Высота примыкающего треугольного элемента;

X2
– Ширина основания;

C2
– Выступ, т.е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1
– Ширина стропила.

S2
– Толщина стропила.

С3
– Шаг стропил, т.е. расстояние между соседними стропилинами.

S1
и S2
– важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1
и толщины S2
) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3
) для разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4
– Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4
примерно 500 мм.

O1
, O2
– ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

R
– Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R
рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1
и L2
– Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала	Высота L1 , мм	Ширина L2 , мм
Профнастил	1000-1400	800-1200
Шифер (ГОСТ 30340-95)	1750	980, 1125, 1130
Керамическая черепица	310, 333, 347	190,190, 208
Битумная черепица	1000	317
Металлочерепица	1120, 1180	1040, 1100
Рубероид	1000	750, 1005, 1025
Еврошифер (Ондулин)	2000	950
Оцинкованая сталь	720-1800	2000, 2500
Кровельное железо	510-1000	710-2000

L3
– Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

онлайн калькулятор и другие способы

Чтобы кровля была прочной, ее нужно правильно рассчитать Как посчитать параметры двускатной крыши частного дома? Можно воспользоваться онлайн-калькулятором. Но что делать, если нет возможности применить калькулятор стропил? При желании, вы можете на бумаге рассчитать основные параметры строительства кровли. Я расскажу, как выполнить расчёты в соответствии с нагрузками, действующими на стропильную систему.

Калькулятор угла наклона крыши — кратко о расчетах

Калькулятор угла наклона крыши используется для расчета как угла уклона кровли, так и недостающих данных о кровле — проекции, высоты, длины и угла наклона ската кровли. Визуально где и какие величины можо увидеть на чертеже калькулятора, находящимся под формой расчета.

Для расчета угла наклона крыши или данных достаточно указать только две известные величины

, а остальные величины (если они есть) можно использовать для проверки.

Таблица ветровых и снеговых нагрузок по России

Субъект федерации	Город	Снеговой район	Ветровой район
Адыгея	Майкоп	2	1
Алтайский край	Барнаул	4	3
	Бийск	4	1
	Рубцовск	3	3
Амурская область	Благовещенск	1	3
Архангельская область	Архангельск	4	2
	Северодвинск	4	2
	Астрахань	1	3
Башкортостан	Нефтекамск	5	2
	Салават	5	3
	Стерлитамак	5	3
	Уфа	5	2
Белгородская область	Белгород	3	2
Белгородская область	Старый Оскол	3	2
Брянская область	Брянск	3	1
Бурятия	Улан-Удэ	1	3
Владимирская область	Владимир	3	1
	Ковров	4	1
	Муром	3	1
Волгоградская область	Волгоград	2	3
	Волжский	2	3
	Камышин	3	2
	Вологда	4	1
	Череповец	4	1
Воронежская область	Воронеж	3	2
Дагестан	Дербент	2	5
	Махачкала	2	5
	Хасавюрт	2	5
Забайкальский край	Чита	1	2
Ивановская область	Иваново	4	1
Иркутская область	Ангарск	2	3
	Братск	3	2
	Иркутск	2	3
Калининградская область	Калининград	2	2
Калмыкия	Элиста	2	3
Калужская область	Калуга	3	1
Калужская область	Обниск	3	1
Камчатский край	Петропавловск-Камчатский	7	7
Кемеровская область	Кемерово	4	3
	Киселевск	4	2
	Ленинск-Кузнецкий	4	3
	Новокузнецк	4	3
	Прокопьевск	4	2
Кировская область	Киров	5	1
Костромская область	Кострома	4	1
Краснодарский край	Краснодар	2	6
	Новороссийск	2	5
	Сочи	2	4
Красноярский край	Ачинск	4	3
	Красноярск	3	3
	Норильск	5	3
Курганская область	Курган	3	2
Курская область	Курск	3	2
Ленинградская область	Санкт-Петербург	3	2
Липецкая область	Елец	3	2
Липецкая область	Липецк	3	2
Магаданская область	Магадан	5	5
Марийская Республика	Йошкар-Ола	4	1
Мордовия	Саранск	3	2
Московская область	Балашиха	3	1
	Железнодорожный	3	2
	Жуковский	3	1
	Коломна	3	1
	Красногорск	3	1
	Люберцы	3	1
	Москва	3	1
	Мытищи	3	1
	Ногинск	3	1
	Одинцово	4	1
	Орехово-Зуево	3	1
	Подольск	3	1
	Серпухов	3	1
	Химки	3	1
	Щелково	3	1
	Электросталь	3	1
Мурманская область	Мурманск	5	4
Нижегородская область	Арзамас	4	2
	Дзержинск	4	1
	Нижний Новгород	4	1
Новгородская область	Великий Новгород	3	1
Новосибирская область	Новосибирск	4	3
Омская область	Омск	3	2
Оренбургская область	Оренбург	4	3
Оренбургская область	Орск	4	2
Орловская область	Орел	3	2
Пензенская область	Пенза	3	2
Пермский край	Пермь	5	2
Приморский край	Артем	3	4
	Владивосток	2	4
	Находка	2	5
	Уссурийск	2	3
Псковская область	Великие Луки	3	1
Псковская область	Псков	3	1
Республика Карелия	Петрозаводск	2	5
Республика Коми	Сыктывкар	5	1
Республика Коми	Ухта	5	2
Ростовская область	Батайск	2	3
	Волгодонск	2	3
	Новочеркасск	2	3
	Новошахтинск	2	3
	Ростов-на-Дону	2	3
	Таганрог	2	3
	Шахты	2	3
Рязанская область	Рязань	3	1
Самарская область	Волжский	4	3
	Новокуйбышевск	4	3
	Самара	4	3
	Сызрань	3	3
	Тольятти	4	3
Саратовская область	Балаково	3	3
	Саратов	3	3
	Энгельс	3	3
Сахалинская область	Южно-Сахалинск	4	4
Свердловская область	Екатеринбург	3	2
	Каменск-Уральский	3	1
	Нижний Тагил	4	2
	Первоуральск	4	2
Северная осетия	Владикавказ	2	—
Смоленская область	Смоленск	3	1
Ставропольский край	Невинномысск	2	5
Ставропольский край	Ставрополь	2	5
Тамбовская область	Тамбов	3	2
Татарстан	Альметьевск	5	2
	Казань	4	2
	Набережные Челны	5	2
	Нижнекамск	5	2
Тверская область	Тверь	4	1
Томская область	Томск	4	3
Тульская область	Новомосковск	3	1
Тульская область	Тула	2	1
Тыва	Кызыл	2	1
Тюменская область	Тобольск	4	2
Тюменская область	Тюмень	3	2
Удмуртия	Ижевск	5	1
Ульяновская область	Димитровград	4	2
Ульяновская область	Ульяновск	4	2
Хабаровский край	Комсомольск-на-Амуре	4	3
Хабаровский край	Хабаровск	2	3
Хакасия	Абакан	2	3
Ханты-Мансийский АО	Нефтеюганск	4	2
	Нижневартовск	5	2
	Сургут	4	2
Челябинская область	Златоуст	4	2
	Копейск	3	2
	Магнитогорск	4	3
	Миасс	3	2
	Челябинск	3	2
Чеченская Республика	Грозный	2	4
Чувашия	Новочебоксарск	4	2
Чувашская Республика	Чебоксары	4	2
Якутия	Якутск	2	2
Ямало-Ненецкий АО	Новый Уренгой	5	2
Ямало-Ненецкий АО	Ноябрьск	5	2
Ярославская область	Рыбинск	4	1
Ярославская область	Ярославль	4	1

Предлагаем ознакомиться Дубовые или березовые дрова

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель

крыша из рубероида – 5-10 градусов
из профнастила – от 8 до 20 градусов
из металлочерепицы – 20-30 градусов
из шифера – 20-35 градусов
для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т.к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Какая программа для проектирования крыши дома проще в освоении

Есть, конечно, специалисты, которые по старинке выполняют все необходимые расчёты вручную, но результат расчётов компьютерной программы и наглядней, и точнее. При этом совершенно не хотелось бы платить за подобное программное обеспечение слишком много. Например, такая программа для проектирования крыши дома, как FloorPlan3D – этот цифровой продукт подойдёт даже неискушённому в архитектурной сфере человеку. С её помощью можно создать трёхмерную планировку самого здания и провести расчёты материалов.

Удобство и простота интерфейса – важное достоинство этого софта. Ещё один плюс этого приложения – совершенно несопоставимая с программным обеспечением конкурентов стоимость.

Мансарда

Или просто чердачное помещение. На мансарде два ската с боковых сторон с разными углами наклона. Но возводить кровлю на мансардах сложнее.

И вырезать просто подобие крыши из кровельного листового материала сразу не стоит. Это как раз тот случай, что семь раз отмерь… Поделите материал на куски, например, на треугольники по шаблону, сбитому из брусков дерева по размеру скатов. Потом их соедините.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Расчет теплоизоляционных материалов

Рассчитать количество теплоизоляционных материалов можно непосредственно используя инструкцию производителя, в которой всегда указывается средний расход материалов на 1 м2. Стоит не забывать учитывать и коэффициент теплопроводности, позволяющий правильно посчитать толщину слоя утеплителя. В большинстве случаев средний расход теплоизоляционных материалов составляет порядка одной упаковки на 6 м2, которые следует умножить на количество слоев и добавить 10% (на припуски), а полученное значение материала округлить в большую сторону.

Как посчитать количество крепежа

Нужное количество кровельного крепежа, необходимого для строительства крыши из металлочерепицы, берется из расчета 9 штук на один квадратный метр кровли. Расчет гидроизоляции и пароизоляции производят с учетом следующих требований: рулон материала содержит порядка 75 м2 материалов, из которых на каждый нахлест уйдет порядка 20 сантиметров. Из этого допущения делаем расчет:

N=S÷65;

где N – количество рулонов гидроизоляции или пароизоляции, шт;

S – площадь кровли, м2.

Данный расчет сможет показать, сколько нужно закупить материалов.

Как рассчитать материал на крышу?

Перед строительством любого объекта следует точно представлять себе количество необходимых материалов. Знание подобной информации даст возможность рассчитать сумму средств, которые надо будет потратить на закупку материала. Существующие методики позволяют с большой точностью рассчитать требуемое количество.

Использовать калькулятор расчёта кровли онлайн или же обратиться к менеджерам?

Некоторые предпочитают не использовать калькулятор расчёта кровли онлайн, доверяя своим силам и познаниям. По возможности следует отказаться от подобной практики, поскольку отсутствие опыта и практических навыков может привести к весьма неприятным последствиям, выявить которые можно будет только лишь спустя определенное время после завершения строительства.

Так, речь может идти о деформировании кровли, ее разрушении, появлении в ней протечек и избыточном давлении на несущие стены, а также множестве иных факторов. Согласитесь, перспектива повторного строительства крыши вряд ли покажется кому-то привлекательной или заманчивой. ]Топ Констракшн[/anchor] предлагает бесплатный расчёт кровли и кровельного материала, стоит только оставить заявку и наши менеджеры сами свяжутся с Вами.

Разуклонка кровли

Именно для нее ввели строительный термин «разуклонка кровли». Разуклонка плоской кровли – 1-2 градуса (или по более сложному расчету – 1,5-3 процента) для эксплуатируемой и до шести градусов не эксплуатируемой. На ней меньше соберется снега, чем на плоской.

Разуклонка позволяет строить плоскую крышу, а затем подъемом одной длинной стороны на своеобразных стропилках получится скатность. Зафиксируйте на фото результаты расчета крыши.

Расчёт площадей традиционным способом

Теперь, когда общие требования и поправки оговорены, можно приступать непосредственно к подсчётам. Собственно, они сводятся к определению площади той или иной геометрической фигуры, которую и представляет собой любой скат. Принципы расчётов многие могут помнить из курса школьной геометрии, просто нужно правильно воспользоваться рулеткой да калькулятором.

Примыкания кровли

Скаты сложной конфигурации

Многоуровневая кровля

Пирамида и арочные элементы крыш

В зависимости от конфигурации крыши, вы чаще всего будете иметь дело с прямоугольником или параллелограммом, треугольниками или трапецией. Четырёхугольники неправильной формы всегда можно разбить на правильный прямоугольник и один или два треугольника, и высчитать каждый по отдельности. Тем, кто хорошо дружит с математикой, возможно, будет проще воспользоваться формулами, представленными на картинке снизу.

Формулы для определения площадей четырёхугольников

Прежде, чем вы приступите к непосредственным подсчётам, перед вами должен лежать уже готовый план и разрезы кровли с указанием горизонтальных и вертикальных размеров. Повезло тем, у кого имеется строительная документация, а при её отсутствии придётся лезть на крышу с помощником, вооружившись блокнотом с карандашом и рулеткой.

План кровли

Разбираемся, в каком случае и что именно необходимо замерять, и как производить вычисления.

Кровля с одним скатом — или двумя одинаковыми

Если вы смогли замерить полную длину ската, который, как уже было сказано, составляет расстояние от конька до края свеса, то умножив результат на ширину, вы получите площадь. Как вариант, для определения длины ската можно использовать способ расчёта по проекции, для чего вам нужно знать два из трёх размеров треугольника, образуемого скатом. Формулы представлены ниже.

Скат кровли в разрезе

Формулы расчёта ската по проекции

При расчёте длины ската по проекции, не забывайте прибавить к итогу длину свеса. По тому же принципу можно просчитать и двухскатную крышу. Если скаты у неё одинаковые, достаточно вычислить площадь одного и удвоить результат.

Вальмовые и шатровые кровли

Особенность кровель вальмового типа состоит в том, что в ней нет прямоугольных скатов, а есть треугольники и трапеции. В шатровых крышах присутствуют только треугольники, так как конька в таких крышах нет, а накосные стропила соединяются в одной центральной точке. Поэтому принцип расчёта площадей одно- и двухскатных конструкций тут не применим.

Основные параметры вальмовых кровель

Что нужно замерить

Шатровые крыши

Ваша задача – рассчитать площадь каждого ската, отличающегося конфигурацией, по отдельности, используя соответствующие формулы. Для треугольников они одни, а для трапеций иные – причём, способов вычисления может быть несколько.

Формулы для треугольников

Если дом квадратный в плане, то у шатровой крыши все четыре ската будут равны. Если же такая крыша делается над ротондой (зданием со сферическими стенами), скатов с одинаковыми пропорциями может быть и 6. Поэтому, высчитав площадь одного, умножаете итог на 4 или 6.

Определить площадь трапециевидного ската можно тремя способами указанными на фото ниже.

Три способа определения площади трапеции

Крыши, чаще всего мансардные, могут иметь ещё и полувальмовую конструкцию. От вальмовых они отличаются тем, что из-за очень маленьких боковых треугольников, большие скаты имеют не трапецеидальную форму, а конфигурацию неправильного шестиугольника. Его площадь вычисляется путём разделения на две фигуры: прямоугольник и трапецию. На картинке это разделение показано красной линией.

Конфигурация полувальмовой крыши

Считайте площадь каждой фигуры отдельно, а потом суммируйте.

Крыши со сферическими конфигурациями

Наиболее эстетично с точки зрения архитектуры смотрятся комбинированные крыши, в которых есть элементы разной формы. В итоге они составляют покрытие довольно сложной конфигурации, каждый участок которого нужно высчитывать отдельно. В том числе, на крыше могут быть не только плоскости, но и сферические поверхности: конус или полусфера, которые обычно проектируются над закругляемыми стенами или пристройками в виде башенок.

Крыша в виде конуса

Комбинация скатов и купола

Крыши с полукруглыми элементами

В любом случае, расчёт их площади определяется так же по математическим формулам.

Формулы для конуса

Площадь полусферы

Цены на различные виды ондулина

Ондулин

С цифрами – по гидроизоляции

Приведем примеры для расчета крыш для приобретения паро- и гидроизоляционных материалов. Прикиньте площадь уже уложенного кровельного настила и соберите изоляционную площадь. Вот один скат 5 х 4 метра. Площадь – 20 кв. м, а двух – 40. Тогда хватит одного рулона гидроизоляции (80 кв. м).

Расчет двухскатной крыши — Расчет онлайн

Расчет кровельных материалов для двухскатной крыши

Онлайн расчет позволит узнать следующие параметры:

— количество стропил ,
— длину стропил в мм.,
— ширину стропил в мм.,
— толщину стропил в мм.,
— объем материалов стропил в м³.,
— свес основной крыши в мм.,
— ширину основной крыши по стенам в мм.,
— высоту от начала крыши до конька в мм.,
— длину основной крыши (конек) в мм.,
— высоту полотна основной крыши в мм.,
— ширину полотна (конька) в мм.,
— площадь основной крыши в м²,
— количество рядов досок обрешетки,
— объем досок обрешетки в кубических метрах (или штуках),
— количество кровельного материала основной крыши,
— подкровельный материал (пергамин, рубероид…) в м².

Двухскатная крыша — online.raschet

Нажмите на кнопку↑ для начала расчёта.

Калькулятор предназначен для расчета стройматериалов кровли: количества листового материала (ондулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.

Обратите внимание!

Если у вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов. Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.

В расчете вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.
В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Пояснения к расчету

При расчете листового кровельного материала учитывайте, что программа считает по площади крыши. Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов. Не забудьте точнее выставить величину нахлеста — наложение материала друг на друга.

При расчете объема материала стропил основной крыши, при режиме тип 2, конструктор не учитывает вырез под боковой фронтон.

Покупать строительные материалы необходимо с запасом на отходы!

Расчет стропильной системы двухскатной крыши: устройство, виды, онлайн программы

Чтобы составить проект, нужно провести определенные расчеты. Только так можно понять, сколько нужно материала, какие конструкции будут использоваться и сколько времени понадобится на строительство. А как проводится расчет стропильной системы двухскатной крыши? Какие основные параметры нужно высчитать до составления проекта? Об этом и пойдет речь в статье.

Особенности устройства двускатной стропильной системы

Прежде чем приступить к рассказу о том, как сделать расчет стропильной системы двухскатной крыши, стоит разобраться с самой конструкцией. Такой тип используется давно и до сих пор является лидером по популярности. Двухскатной крыше присущие как преимущества, которых несомненно больше, так и свои недостатки.

Преимущества

Своим широким распространением подобный тип кровли обязан своим плюсам. К таковым специалисты относят следующее:

Обустройство чердачного помещения двускатного крова

в первую очередь – это большое чердачное пространство. Здесь можно разместить любое вентиляционное или другое оборудование. А если дополнительно утеплить кровлю, то из чердака можно сделать дополнительную жилую площадь. Плюс ко всему, владелец дома может сделать ломаный вариант двухскатной крыши. В этом случае свободного пространства на чердаке станет еще больше;
у подобной конструкции две наклонной плоскости. Если правильно подобрать угол, то на кровле не будет скапливаться снег, а во время дождя вода будет быстро уходить. Это значительно облегчает уход за кровлей и уменьшает риск возникновения течи;
двухскатная крыша легко возводится. Конечно, тут нужны определенные навыки. Но если сравнивать ее с четырехскатным вариантом, проблем с монтажом гораздо меньше;
еще один плюс – это удобство ремонта. Так как мало изгибов и переломов, заменить поврежденный лист шифера или профлиста не составит большого труда.

Кроме того, стоимость двухскатной крыши будет дешевле, чем у вальмовой или четырехскатной. Это происходит за счет того, что при монтаже остается мало «обрезков» кровельного материала. Также меньше затрат требует и сама стропильная система.

Недостатки

Ни смотря на все плюсы, и у двухскатной крыши есть свои недостатки. В первую очередь стоит упомянуть «несовременный» внешний вид. Обычная двухскатная кровля придает дому «деревенское» обличие.

Водосточная система двускатной крыши

Кроме этого среди недостатков специалисты отмечают следующее:

такая конструкция подвергается большим ветровым нагрузкам. У крова два ската и два фронтона, все это становится препятствием для воздушных потоков. В этом плане двускатный вариант смотрится хуже, чем вальмовый;
также к минусам можно причислить то, что нет возможности сделать водосточную систему по кругу. В связи с этим, с торцов дома необходимо делать большие свесы, чтобы струи воды не размывали стены и фундамент.

Также стоит помнить одну особенность, чем больше площадь дома, тем больше материалов вам понадобится для крыши. При этом расходы будут расти непропорционально быстрее, чем полезное пространство нового строения. Но, не смотря на все немногочисленные минусы, двухскатная крыша все равно остается самой востребованной.

Определяемся с видом конструкции стропильной системы двускатной крыши

Подобный вариант крови используется уже давно. За многие столетия люди придумали множество вариантов стропильной системы двухскатной крыши. Каждый из них подходит для определенного случая. Поэтому, прежде чем приступить к расчетам основных параметров крыши, нужно определиться с конструкцией стропильной системы. Самыми распространенными считаются наслонная и висячая. Рассмотрим их поподробнее.

Конструкция наслонных стропил двускатной крыши дома

Наслонные стропила

Если дом большой и имеет дополнительную несущую стену, расположенную строго посередине, то профессиональные строители выберут наслонную стропильную систему. Именно она обеспечит надежность всей конструкции кровли. Здесь стропильные пары кроме мауэрлата дополнительно упираются в осевую несущую стенку.

Подобная система состоит из следующих основных элементов:

Стропильные пары – это основа всей конструкции.
Прогон, он расположен над осевой несущей стеной. Этот элемент предназначен для того, чтобы поддерживать верхние концы стропильных пар.
Стойки, они служат для поддержки прогона. Нижним концом стойки упираются в осевую несущую стену.

Кроме того, в наслонную стропильную систему могут входить и другие элементы. Очень часто всю конструкцию усиливают подстропильной ногой. Верхний ее конец упирается в стропилу (как правило, ближе к коньку), а нижний в осевую несущую стену. Также в конструкции могут присутствовать схватки или ригели. Они необходимы для того, чтобы надежней скрепить стропильные пары.

Висячие стропила

Для небольших домов больше подойдет висячая конструкция. Здесь основная нагрузка ложится на мауэрлат. При идем на стены действует распирающая сила, которая передается от стропильных ног. Со временем такое воздействие может привести к деформациям. Чтобы этого не произошло, в конструкцию вносятся дополнительные элементы, а именно:

в первую очередь – это затяжка. Она является неотъемлемой частью стропильного треугольника. Затяжка частично компенсирует распирающую нагрузку. Как правило, ее располагают в нижней части стропильного треугольника. В некоторых конструкциях используется приподнятая затяжка. В этом случае ее располагают чуть выше середины стропильной пары;
ригель – это своеобразная разновидность растяжки. Он более короткий и расположен в самом верху стропильного треугольника;
бабки – это дополнительная опора. Она может упираться в балку перекрытия или в затяжку расположенную внизу стропильной пары.

Кроме того, могут использоваться и подкосы. Они поддерживают середину стропил, упираясь в затяжку или в основание бабки.

Как выполнить расчет стропильной системы двускатной крыши

Если с выбором типа системы разобрались, стоит продвигаться дальше. Теперь необходимо провести расчет стропильной системы двухскатной крыши. Самое главное, что нужно узнать – это какой делать угол уклона ската и выбрать сечение самих стропил. Дело это необходимо тщательно. Если «закрадется» ошибка, то кровля может и не простоять долго.

Расчет угла наклона скатов крыши

Как вычислить угол ската крыши и рассчитать ее монтаж

Самое первое, что нужно выяснить – это какой угол уклона скатов выбрать. При этом следует учитывать следующие важные факторы:

Какие климатические условия в вашем регионе. Двухскатная крыша подвергается большим ветровым нагрузкам. Если в вашей местности дуют сильные ветра, то угол нужно делать меньше. Но в этом случае на крыше могут скапливаться большие сугробы снега. Поэтому желательно выбрать «золотую середину».
Какой кровельный материал будет использоваться. Каждый производитель рекомендует свой уклон ската, оптимальный для своих изделий.
Будет ли использоваться чердак. От угла наклона ската во многом зависит количество свободного пространства под крышей.

Также не стоит забывать и про внешний вид. Слишком высокая крыша будет смотреться не очень привлекательно. Тут нужно учитывать ширину самого дома.

Расчет веса двускатной крыши дома

Оптимальный угол наклона считается от 30 до 60 градусов. При этом можно использовать практически любой кровельный материал, также остается много свободного пространства под крышей.

Распределение нагрузки стропил

Еще одной важно частью расчетов стропильной системы двухскатной крыши будет определение и распределение нагрузок. Именно от этого будет зависеть прочность всей конструкции. Всего различают два типа нагрузок:

постоянные;
переменные.

К первой группе относится вес самой крыши и всего оборудования на ней установленного. Для расчета постоянной нагрузки можно воспользоваться таблицами. В них указывается вес деревянных изделий, из которых строится стропильная система, различной длины и сечения. Также следует учитывать массу кровельного материала, утеплителя, гидроизоляции и других компонентов крыши.

Данные для расчета ветровых и снеговых нагрузок

С переменными нагрузками немного сложнее. Тут следует учитывать и воздействие ветра, и массу снега, который будет скапливаться на крыше. Чтобы узнать эти данные можно посмотреть на специальные климатические карты или обратиться в отдел архитектуры администрации вашего района.

В зависимости от нагрузок, которые будут воздействовать на стропильную систему, выбирается сечение всех ее элементов. Кроме этого, следует продумать установку дополнительных компонентов. В зависимости от степени нагрузок предусматривают монтаж подпорок, распорок, подкосов и так далее.

Расчет стропильной системы двухскатной крыши при помощи специализированных программ

Проектирование кровли – это весьма сложное занятие. То же самое касается и расчетов, связанных с возведением крыши. Порой справится с такое задачей, даже в случае с двухскатной крышей, бывает под силу далеко не каждому. Здесь следует учитывать множество показателей и знать различные нюансы.

Если вы не профессионал, то можно воспользоваться специальными программами. Они помогают правильно произвести все расчеты. Среди таких программных продуктов можно назвать следующие:

Автокад.
3D Max.
Аркон и другие.

Первый два варианта используют 3D графику. Если вы не знакомы с такой технологией, то работать с ними будет немного сложно. «Аркон» — это более упрощенная программа. Здесь можно и расчеты сделать, и эскиз нарисовать. Кроме этого, можно воспользоваться и он-лайн калькуляторами. В отведенные клетки вводятся все необходимые данные, после чего делается расчет. Но, даже воспользовавшись любым из этих способов, лучше дополнительно получить консультацию у специалиста. Крыша – эта сложная и важная составляющая дома, и от того как качественно она будет сделана зависит долговечность вашего жилища.

Расчет двускатной крыши

Воспользуйтесь онлайн-калькулятором двускатной крыши, чтобы рассчитать количество реек, угол стропильной системы и нагрузку (ветер и снег) на крышу. Наш бесплатный калькулятор поможет рассчитать необходимое количество материала для данного типа кровли.

Укажите кровельный материал:

Выберите материал из списка — Шифер (гофрированные асбестоцементные листы): Средний профиль (11 кг / м2) Шифер (гофрированные асбестоцементные листы): Армированный профиль (13 кг / м2) Гофрированные целлюлозно-битумные листы (6 кг / м2). м2) Битумная (мягкая, гибкая) плитка (15 кг / м2) Лист оцинкованный (6.5 кг / м2) Листовая сталь (8 кг / м2) Керамическая плитка (50 кг / м2) Цементно-песчаная плитка (70 кг / м2) Металлочерепица, гофрокартон (5 кг / м2) Керамопласт (5,5 кг / м2) Шов кровля (6 кг / м2) Полимерпесчаная черепица (25 кг / м2) Ондулин (еврошифер) (4 кг / м2) Композитная черепица (7 кг / м2) Натуральный шифер (40 кг / м2) Укажите вес 1 кв. метр покрытия (? кг / м2)

кг / м 2

Введите параметры крыши:

Ширина основания A (см)

Базовая длина D (см)

Высота подъема B (см)

Длина бокового свеса C (см)

Длина переднего и заднего свеса E (см)

Стропил:

Шаг стропил (см)

Марка древесины для стропил (см)

Рабочая зона боковых стропил (опция) (см)

Расчет ящика:

Ширина обшивки (см)

Толщина обшивки (см)

Расстояние между досками обрешетки
F (см)

Расчет снеговой нагрузки:

Выберите свой регион, используя карту ниже

1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 ( 400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

Расчет ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька дома

5 м от 5 м до 10 м 10 м

Тип местности

Открытая территория Закрытая территория Городская территория

Результаты расчетов

Угол крыши: 0 градусов.

Угол наклона подходит для данного материала.

Для этого материала желательно увеличить угол наклона!

Угол наклона для этого материала желательно уменьшить!

Площадь кровли: 0 м 2.

Примерный вес рубероида: 0 кг.

Количество рулонов изоляционного материала с перекрытием 10% (1х15 м): 0 рулонов.

Стропил:

Нагрузка на стропильную систему: 0 кг / м2.

Длина стропил: 0 см.

Кол-во стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (на всю крышу): 0 рядов.

Равномерное расстояние между рейками: 0 см.

Количество реек стандартной длиной 6 метров: 0 шт.

Объем обрешетки доски: 0 м 3.

Ориентировочный вес обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор для двускатной крыши, также называемой двускатной крышей, поможет рассчитать желаемый угол наклона скатов, определить сечение и количество стропил, количество материалов для обрешетки, расход утеплителя. материалов, и при этом будет учитывать существующие нормы по ветровой и снеговой нагрузке. Вам не придется проводить лишние дополнительные расчеты, потому что в этом калькуляторе заложена большая часть имеющихся кровельных материалов.Вы легко сможете рассчитать расход и вес таких распространенных материалов, как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин и другие. Если вы используете нестандартный материал или хотите получить более точные расчеты, вы можете указать массу собственного рубероида, выбрав соответствующий пункт в выпадающем списке материалов.

Примечание! Калькулятор производит расчеты в соответствии с действующими СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Двускатная крыша (существуют варианты названий «двускатная крыша» и «двускатная крыша») — наиболее распространенный вид кровли, у которой имеется два наклонных ската от конька к наружным стенам конструкции. Популярность этого типа кровли обусловлена их умеренной стоимостью, простотой конструкции, хорошими эксплуатационными характеристиками и привлекательным внешним видом.

В данной конструкции стропила разных уклонов попарно опираются друг на друга и обшиваются досками обшивки. Конец здания с двускатной крышей имеет треугольную форму и называется фронтоном (встречается также название «фронтон»).Обычно чердачное пространство располагается под скатами кровли, естественным образом освещается с помощью небольших оконных проемов, расположенных в верхней части фронтонов.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком.

По любым вопросам или идеям относительно этого калькулятора вы можете написать нам, используя форму внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация по результатам расчета

Угол крыши

Наклон и стропила наклонены под этим углом к основанию кровли.Кровельные материалы имеют индивидуальные максимальные углы наклона кровли, поэтому для некоторых материалов угол может выходить за допустимые пределы. Подходит ли ваш угол выбранному материалу или нет, вы узнаете по результатам расчета. В любом случае всегда можно отрегулировать высоту подъемника крыши (B) или ширину основания (A), либо выбрать другой кровельный материал.

Площадь поверхности крыши

Площадь всей поверхности крыши, включая свесы.Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.

Примерный вес рубероида

Вес выбранного кровельного материала, исходя из общей площади кровли (включая свесы).

Количество рулонов изоляционного материала

Количество изоляционного материала, необходимого для строительства крыши. Указанное количество рулонов необходимо для всей площади крыши. В его основе лежит стандартный рулон — длина 15 метров, ширина 1 метр.При расчете также учитывается 10% перекрытие стыков.

Нагрузка на стропильную систему

Максимальный вес на одну стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона кровли, а также вес всей конструкции.

Длина стропил

По всей длине стропил от конька кровли до края ската.

Кол-во стропил

Общее количество стропил, необходимое для стропильной системы с заданным шагом.

Минимальное сечение стропил / Вес стропил / Объем бруса

В первом столбце показаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород … Вот сечения, которые можно использовать для возведения данной конструкции. Калькулятор исходит из общих нагрузок, которые могут повлиять на структуру этой крыши, и выбирает варианты сечения, которые им удовлетворяют.
Во втором столбце показан общий вес всех стропил с заданным поперечным сечением, если они используются для строительства данной крыши.
В третьем столбце показан общий объем этого стержня в кубических метрах. Этот объем вам пригодится при расчете стоимости.

Количество рядов ящика

Количество рядов обрешетки, которое потребуется на всю крышу с заданными параметрами. Чтобы рассчитать количество рядов обшивки одного откоса, нужно полученное значение разделить на два.

Равномерное расстояние между рейками

Объем обрешетки

Общий объем обрешетки для данной крыши.Это значение поможет вам рассчитать затраты на пиломатериалы.

Поделитесь статьей с друзьями:

Расчет кровли для двухскатной крыши

Расчет двухскатной крыши: площадь, стропила, высота

Расчет кровли двухскатной крыши

Общие сведения по результатам расчетов

Расчет двухскатной крыши: принципы подбора пропорций и подсчет расходных материалов

Содержание

Расчет кровельных материалов для двухскатной крыши

Расчет двухскатной крыши: что может посчитать калькулятор и как его проверить

Назначение калькулятора

Поэтапные расчеты

Ширина. От основания вычисляется ширина кровли:

Заключение

Отправим материал на почту

Расчет двускатной крыши

Дополнительная информация о результатах расчётов

Угол наклона крыши

Площадь поверхности крыши

Примерный вес кровельного материала

Количество рулонов изоляционного материала

Нагрузка на стропильную систему

Длина стропил

Количество стропил

Минимальное сечение стропил / Вес стропил / Объем бруса

Количество рядов обрешётки

Равномерное расстояние между досками обрешетки

Объем досок обрешетки

Примерный вес досок обрешетки

Как рассчитать длину стропил двухскатной крыши, учитывая нагрузки – правила расчета

Расчет нагрузок двухскатной крыши

Постоянные нагрузки

Переменные нагрузки на кровлю

Расчет размеров стропильной системы

Сечение стропильной ноги

Длина стропил в двускатной крыше

Расчет длины стропил двускатной крыши

Общие сведения по результатам расчетов

Как правильно рассчитать длину стропил двухскатной крыши

Расчет стропил

Рассчитываем сечение стропильной ноги

Как рассчитать длину стропильных ног односкатной крыши

Расчет для двускатной крыши

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Рекомендации

Расчет параметров стропил

Определение угла наклона

Расчет нагрузок на стропильную систему

Количество кровли

Заключение

Полезное видео

определение длины, сечения и нагрузки на стропила Кровельный калькулятор для двухскатных крыш

Онлайн калькулятор кровли

Параметры расчета крыш и кровельного материала

Виды кровельных материалов

Основные элементы кровельной конструкции

Что рассчитывают на онлайн калькуляторе: виды и возможности

Стандартный калькулятор для расчета крыши

Строительный калькулятор

Устройство онлайн калькулятора для расчета двускатной крыши

Видео описание

Расчет дополнительных параметров

Ограничения в использовании онлайн калькулятора

Определение общего количества кровельного материала

Видео описание

Определение уклона для кровли

Расчет кровли: как избежать ошибок

Заключение

Параметры стропильной системы двускатной крыши

Длина стропил

Сечение стропильных ног

Таблица: сечение стропил в зависимости от длины и шага

Переменное воздействие на стропильную систему

Таблица: нормативное значение ветрового давления

Таблица: значение коэффициента k

Постоянные нагрузки

Таблица: вес кровельных материалов на 1 м²

Количество брусьев

Шаг брусьев несущей конструкции кровли

Таблица: шаг стропил в зависимости от длины и сечения

Формулы расчёта стропильной системы двускатной крыши

Таблица: номинальные размеры толщины и ширины пиломатериала (мм)
