Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Содержание статьи

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

• Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
• Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Стропильная система двухскатной кровли

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Основные соединительные узлы стропильного каркаса

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

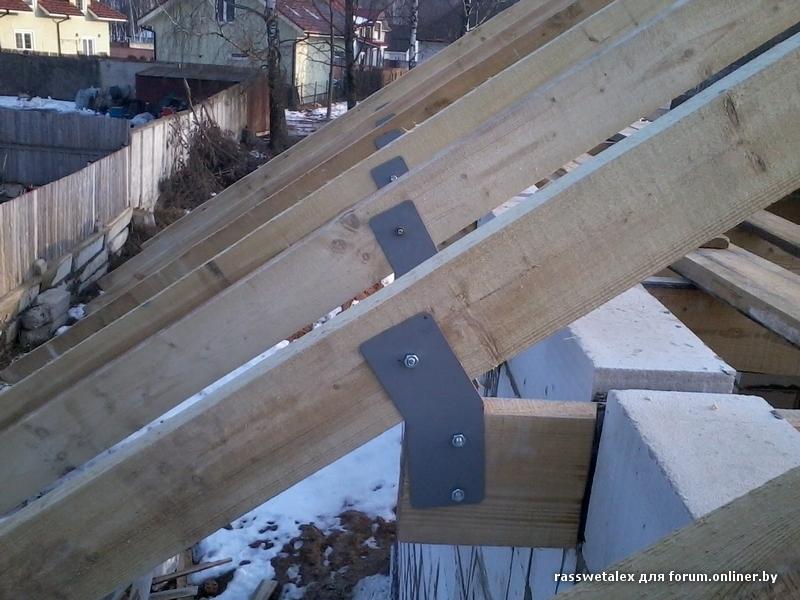

• С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

  Крепление с помощью уголкаф

• С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.

  Фиксация стропил с помощью металлических накладок

• С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.

  Фиксация с помощью деревянных накладок

• С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

  Фиксация с помощью подвижных креплений

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Скользяща стропильная система

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

• Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Крепежные элементы для фиксации стропил

Различные способы крепления стропильных ног

Видео-инструкция
