Виды стропильной системы двухскатной крыши: Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео

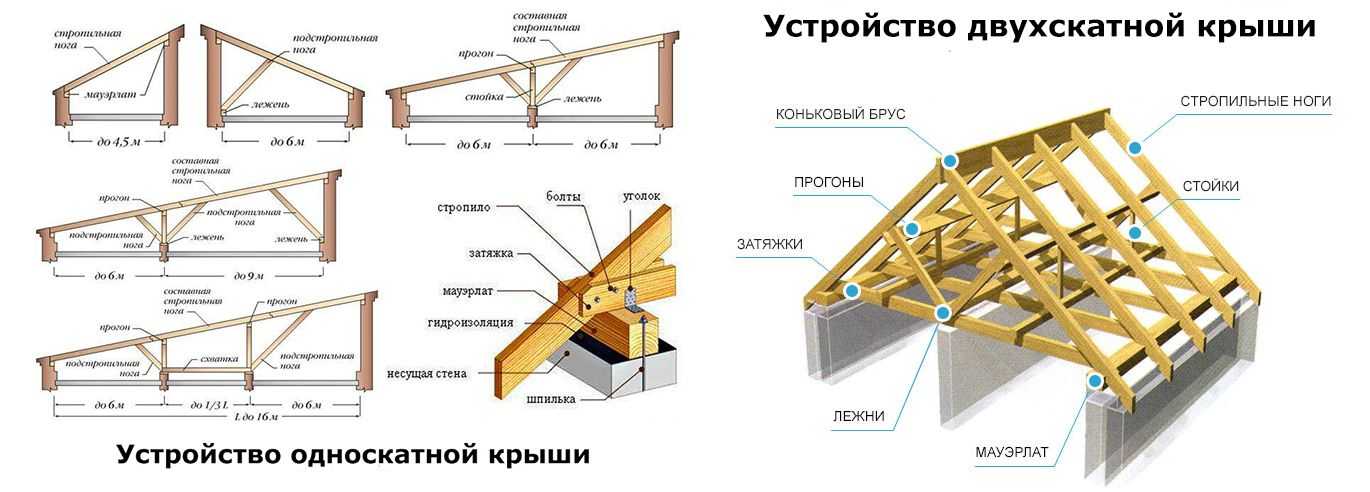

Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

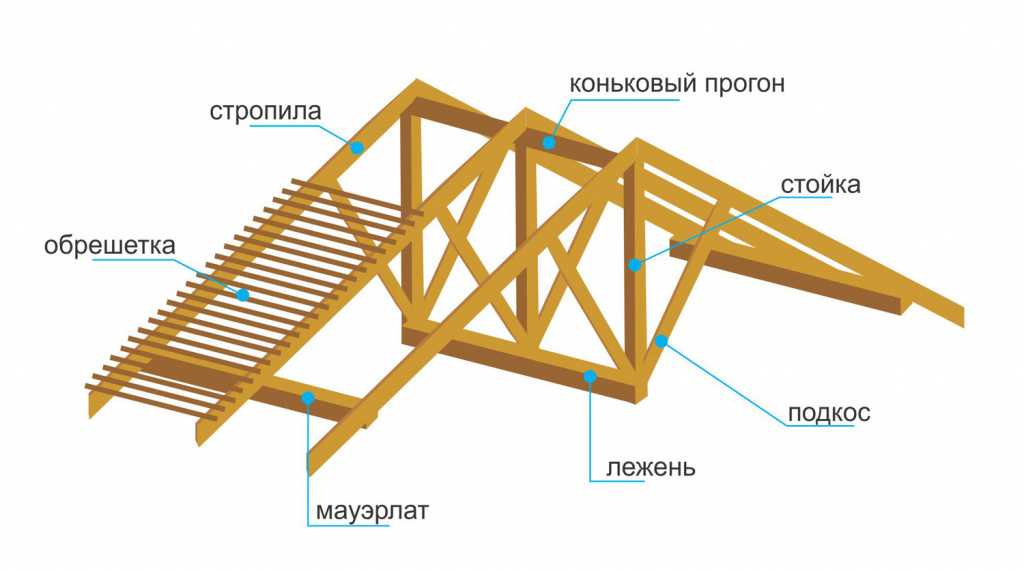

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое.

В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Какие бывают двухскатные крыши
Виды и схемы
Какие бывают стропильные системы двухскатных крыш
Установка стропильных ног
Как рассчитать нагрузку и наклон скатов

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломаную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломаной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

• Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
• Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбы.
• Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе.

Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.

4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т. п. Поднятая ферма крепится на мауэрлат.
5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.

Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0. 7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2. Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.

Наиболее распространенные типы кровельных ферм

Тип кровельной фермы, которую вы выбираете для своего строительного проекта, может иметь большое влияние на окончательный тип крыши. Независимо от того, строите ли вы дома, многоквартирные дома или крупные сельскохозяйственные сооружения, фермы крыши являются неотъемлемой частью конструкции, стиля и стоимости вашей постройки. Имея это в виду, важно выбрать правильный тип стропильной фермы в соответствии с вашим проектом и бюджетом вашего проекта. Вот несколько наиболее распространенных типов стропильных ферм, которые могут идеально подойти для вашей постройки:

Фронтонные фермы

Различные фермы, показанные выше, относятся к категории обычных или фронтонных ферм, включая фермы King Post, Queen Post, Howe и Double Howe. Все четыре фермы используются для формирования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США. Разница в каждой из этих ферм связана с лямками самой фермы. Как вы можете себе представить, такие фермы, как Howe, обеспечивают большую поддержку, чем King Post, и поэтому могут использоваться для более крупных зданий, которым требуется дополнительная поддержка.

Вальмовая ферма

Еще один очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, которая имеет скаты со всех четырех сторон, которые сходятся в точке в центре крыши. Вальмовые фермы особенно полезны в районах с сильным ветром и снегом, поскольку они более устойчивы, чем двускатные крыши. Как и в случае с двускатной фермой, существует ряд уникальных вариаций вальмовой фермы, используемых для создания различных архитектурных стилей.

Ножничная кровельная ферма

Этот тип ферм известен тем, что создает сводчатые потолки, которые так нравятся сегодняшним домовладельцам. Вместо горизонтальных нижних поясов ферма ножничной крыши имеет нижние пояса, которые наклоняются вверх, создавая пик для сводчатого потолка.

Чердачная ферма

Удобные для таких зданий, как гаражи и навесы, которым требуется дополнительное место для хранения, чердачные фермы, также известные как фермы «комната на чердаке», образуют как потолок, так и ферму пола для комнаты на чердаке здания. Эти фермы крыши поставляются с опорными перемычками, предназначенными для обрамления стен помещения. Хотя они чаще всего используются для конструкций со складскими помещениями, они также могут быть изготовлены для домов.

Моноферма

Моноферма представляет собой половину цельной фермы. Они очень универсальны и могут быть использованы для строительства крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в сараях и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно ферме Double Howe, ферма крыши North Light имеет широкий набор перемычек, образующих треугольники внутри самой большой фермы. Популярный выбор для домов с открытой планировкой, фермы North Light — это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с большой опорой, поскольку они не имеют наклона, чтобы сбрасывать осадки или нести нагрузку. Фермы плоской крыши в основном используются в коммерческих целях.

Вальмовая ферма

Вальмовая ферма чаще всего ассоциируется с амбарами, но она также используется в различных домах, особенно сейчас, когда стиль фермерского дома становится все более популярным. Вальмовая ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Ферма с приподнятой пяткой

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятой пяткой. Поскольку эти фермы крыши приподняты немного выше, чем другие типы ферм крыши, они обеспечивают упрощенную вентиляцию и достаточно места для изоляции. Это делает ферму с приподнятой пяткой оптимальным выбором для энергоэффективных зданий.

Тип кровельной фермы, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства. Если вы ищете индивидуальные решения, такие как изготовленные кровельные фермы, которые соответствуют вашему проекту и доставляются на вашу рабочую площадку, свяжитесь с нами. Zeeland Lumber & Supply предлагает готовые фермы для крыш различных стилей, чтобы гарантировать, что ваш строительный проект будет реализован быстро и без хлопот. Позвоните нам или свяжитесь с нами онлайн для получения дополнительной информации.

Все, что вам нужно знать

Источник изображения Стропильные фермы Rafferty

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

• Что такое ферма?
• Преимущества
• типов
  • Ферма центральной стойки
  • Ферма королевской стойки
  • Ферма Финка
  • Чердачная ферма
  • Ножничная ферма
  • Фронтонная ферма
• Фермы удобные и надежные

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

Верхние пояса

Нижние пояса (также известные как двутавровые или потолочные балки)

Ленты/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу. Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочем месте.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества стропильных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила .

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Вы можете рассчитывать потратить от 50 до 450 долларов за ферму.

Еще одно большое преимущество стропильных систем заключается в том, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Получите бесплатную смету от доверенных кровельных компаний рядом со мной

Типы кровельных ферм

Опять же, существует множество ферм, доступных для завершения вашего строительного проекта. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма шкворня

Фермы шкворня — самая простая кровельная ферма.

Общее использование : Пристройки к дому, строительство гаражей, проекты с короткими пролетами

Пролет : от 5 до 8 метров

Фермы с центральной стойкой являются самым основным типом ферм. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы шкворня изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма королевы

Фермы королевы хорошо подходят для крупных жилых проектов.

Общее использование : Строительство жилых домов, пристройки к дому

Пролет : от 8 до 12 метров

Фермы шкворня похожи на фермы шкворня тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Благодаря двум вертикальным ферзям фермы ферзей могут перекрывать большие пролеты, чем фермы коромысла, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink наиболее часто используются в жилых проектах.

Общее использование: Строительство жилых домов

Пролет : До 14 метров

Фермы Fink наиболее часто используются при строительстве крыш жилых домов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных доступных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже дополнительное жилое пространство.

Общее использование : Проекты строительства жилых домов, требующие чердака или дополнительного жилого пространства на чердаке

Пролет : До 25 метров

Одним из недостатков многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы похожи на фермы ферзевых стоек, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничная ферма может создавать сводчатые потолки собора.

Общее использование : Проекты строительства жилых домов, требующие сводчатых потолков

Пролет : До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части дома и использовать другие типы ферм в других частях дома, где сводчатые потолки вам не нужны. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы стоят дороже, чем фермы других типов, иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Обычное использование : Конструкция двускатной крыши жилого дома

Пролет : Варьируется в зависимости от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм.
