Элементы крыши и их названия

Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

Вальмовая крыша с эркером

Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.

Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

Фронтоны

Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

• килевидную – напоминают перевернутый корабль;
• лучковидную – форма лука;
• полукруглую – вершина с циркульным завершением;
• прерванную – имеется горизонтальный карниз для вставки окна;
• самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
• ступенчатую – размеры ступенек уменьшаются кверху;
• трапециевидную – фронтон в виде правильной трапеции.

Фронтон в архитектуре

На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

Треугольный фронтон

Скат

Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

Скат

В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

Плоская крыша с бассейном

Эркер

Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

Эркер

Мауэрлат

Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

Мауэрлат

Лежень

Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

Лежень

Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

Цены на брус

Брус

Балки перекрытия

Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

Балки перекрытия

Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

Карниз

Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

Подшивка карниза

Может иметь несколько разновидностей.

1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

Подшивка карниза доской

Опорная рама

Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

Опорная рама

Конек

Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

Коньковый элемент кровли

На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

Цены на различные виды кровельных коньков

Конек кровельный

Центрирующее ядро

На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

Центрирующее ядро

Стропилины основной крыши

Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

Стропила

Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
2. Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

Особенности стропильных систем

Кобылки

Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

Стропила с кобылками

Короб для софитов

Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

Короб для софитов

Угловые стропилины

Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

Нарожники

Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

Нарожники

Стропилины эркера

Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

Стропила эркера

Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

Нижний подкос

Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

Нижний подкос

Вертикальная стойка

Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

Стойка

Верхний подкос

Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

Верхний подкос

Горизонтальная затяжка

Фиксирует две стропильные ноги в конструкцию фермы.

Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

Горизонтальная затяжка

Ендовы

Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

Ендова кровли из металлочерепицы

Подвесы конькового прогона

Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

Подвесы конькового прогона

Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

Обрешетка

Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

Обрешетка

Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

Контробрешетка

Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

Обрешетка и контробрешетка

Ветровые доски

Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

Монтаж ветровой доски

Карнизные доски

Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

Лобовая планка для софитов

Цены на доски строительные

Доски строительные

Кровельное покрытие

Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

Кровельные материалы

Кровельный пирог

Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

1. Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
2. Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
3. Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
4. Капельник. Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
5. Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
6. Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.

   Пирог крыши под металлочерепицу

   Кровельный пирог под мягкую кровлю

Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

Водостоки

Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.

   Желоб водосточный

2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.

   Воронка

3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.

   Держатель водосточной трубы

4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.

   Труба водосточная оцинкованная

   Тройник водосточной трубы

   Колено трубы

Водостоки – важный элемент крыши любого типа и на любом сооружении.

Цены на водостоки

Водостоки

Снегозащита

Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

Трубчатый снегозадержатель

Снегозадержатель для кровли

Чердачные помещения

Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

Мансарда с балками

Спальня на мансардном этаже

Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

Заключение

В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

Видео – Узлы стропильной системы

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Конструктивные особенности крыши
Названия элементов и частей кровли
Геометрия строения крыши
Стропильная система
Обрешетка крыши
Назначение и необходимость элементов конструкции

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов.

В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

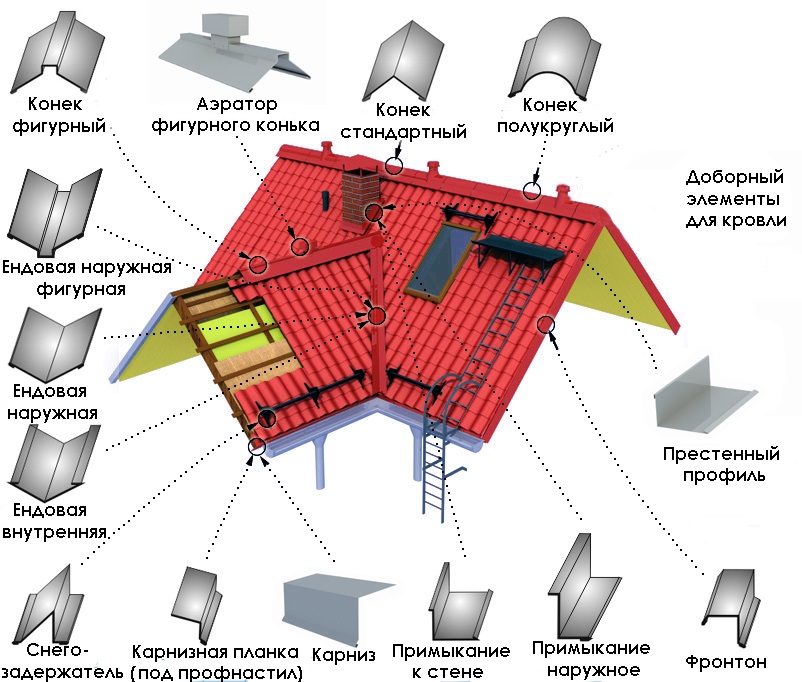

В целом крыша состоит из следующих частей:

• Стропильный каркас.
• Обрешетка.
• Защитная часть или кровля.
• Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
• Наклонные поверхности: скаты и ребра.
• Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

• Потолочное или чердачное перекрытие защищает строение от потерь тепла.
• Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

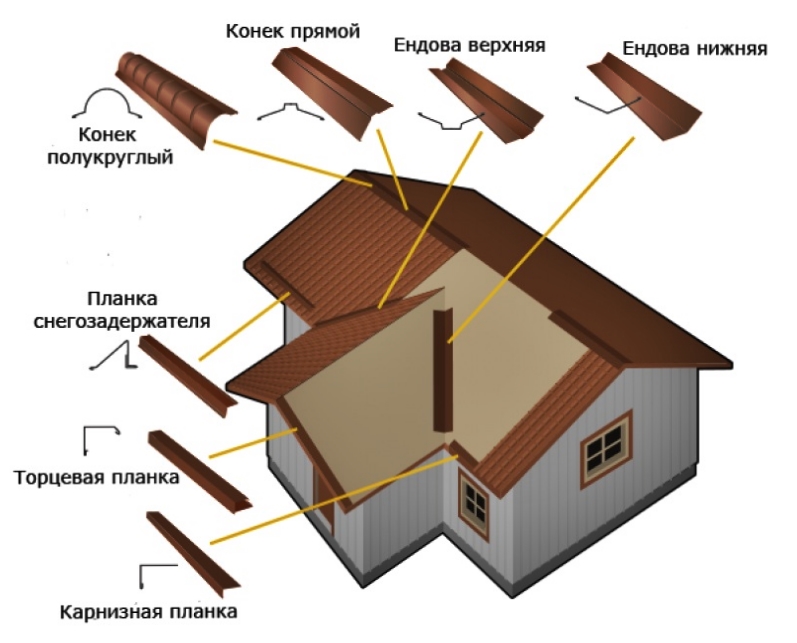

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

• Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
• Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
• Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
• Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
• Мансардная крыша является разновидностью двускатной конструкции.
• Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
• Коническая крыша лучше всего смотрится над зданиями круглой формы.
• Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести. Читайте также: «Как сделать каркас крыши своими руками – технология и устройство».

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

• Нагрузка от кровли и снежной массы.
• Расстояние между стропилинами.
• Параметры пролета.
• Угол наклона скатов.

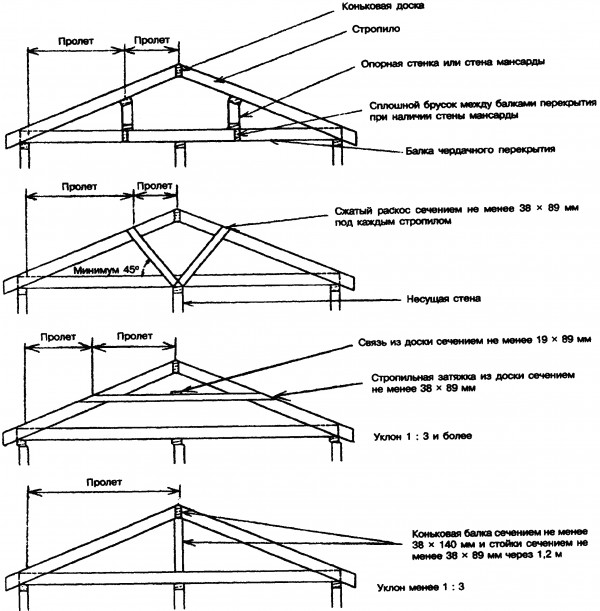

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

20 важных частей крыши (и то, как они защищают вашу собственность)

Крыша является неотъемлемой частью любого дома, так как она обеспечивает защиту вашего интерьера от непогоды 24/7.

В качестве важного элемента дизайна каждой конструкции может быть полезно ознакомиться со многими компонентами крыши. Во-первых, это может помочь вам лучше оценить оценки вашего подрядчика в будущем проекте кровли.

Итак, какие части крыши самые важные? Вот 20 важных частей вашей крыши в произвольном порядке:

1. Настил крыши

Этот слой кровли закрывает и укрепляет конструкцию вашей крыши и обеспечивает гвоздевое ложе для черепицы или черепицы. Настил является важной частью любой крыши, потому что он связывает все структурные части воедино. Это также место, где вы устанавливаете гидроизоляционный материал.

2. Стропила

Стропила — это опорные балки, которые проходят от одного конца крыши к другому. Обычно они деревянные, но в некоторых зданиях, таких как высотные здания и фабрики, используется металл для дополнительной прочности.
Когда строителям необходимо увеличить потенциальные пролеты крыши без увеличения размеров стропил, дополнительных затрат или снижения устойчивости стен, они также устанавливают прогоны. Они обеспечивают дополнительную прочность и устраняют необходимость в более толстых и массивных стропилах.

3. Изоляция

Изоляция кровли может сэкономить вам тысячи на счетах за электроэнергию. Он удерживает избыточное тепло и холод в вашем доме, поэтому вашим системам контроля температуры не нужно работать так усердно, чтобы поддерживать комфорт в ваших внутренних комнатах. В большинстве материалов для утепления крыш используются толстые, губчатые и похожие на хлопок материалы. Есть также энергоэффективные цвета крыши, которые могут помочь еще больше сократить ваши счета за электроэнергию.

4. Лицевая панель

Фасции – это доски, идущие по краям крыши. Строители прикрепят его к стропилам, и он может служить дополнительной опорой для желобов.
В зависимости от своего бюджета домовладельцы могут предпочесть более простую и дешевую панель из обработанной древесины. Однако более дорогие предметы, как правило, более эстетичны и могут повысить стоимость недвижимости.

5. Карниз

Карнизы – это самая нижняя точка крыши, где вода стекает на землю. Таким образом, карнизы являются идеальным местом для установки желобов.
Это также последняя часть крыши с черепицей, что делает ее слабым местом, склонным к отслаиванию и износу. Любой профессиональный подрядчик будет использовать высококачественные материалы для строительства карниза.

6. Ферма

Вы можете думать о ферме как о каркасе крыши. Он состоит из множества компонентов, включая стропила, балки и прогоны. Он поддерживает обшивку крыши, настил, подстилающий слой, изоляцию и другие части, добавленные поверх крыши.

7. Софиты

Софиты — это отделочный материал (например, дерево или фиброцемент), который покрывает нижнюю часть свеса крыши, чтобы скрыть потолочные балки и стропила. Помимо эстетической привлекательности, софиты помогают изолировать ваш дом и защитить его от непогоды.

8. Рейки

Рейки или кровельные рейки представляют собой деревянные или металлические планки, которые удерживают черепицу и черепицу на месте. Строители должны учитывать тип крыши при правильном размещении обрешетки. В противном случае плитка и черепица будут более подвержены повреждениям.

9. Потолочные балки

Потолочные балки — это балки, часто сделанные из дерева, которые проходят по внутренней части крыши. Они соединяют диагональные стропила, которые определяют форму крыши и обеспечивают дополнительную поддержку софитов, карнизов и балконов.

10. Долина

Разжелобки

представляют собой относительно распространенный элемент крыши, который соединяет концы двух скатных крыш, образуя прямой угол. Эта часть кровли склонна к скоплению дождевой воды и мусора, поэтому ее необходимо оборудовать водосточными желобами.

11. Ридж

Коньки или замковые камни соединяют самые высокие точки пересекаемых сторон крыши. Вы можете найти их, используемые в различных типах крыш, таких как двускатная, двускатная, мансардная и скатная. Большинство крыш с коньками имеют форму перевернутой буквы «V».

12. Коньковая плитка

Коньки соединяют две непрерывные секции крыши, но оставляют отверстие для внешних элементов, таких как дождь, снег или даже вредители. В качестве решения строители используют плитку, чтобы закрыть зазоры конька и сохранить интерьер в безопасности.
В зависимости от дизайна дома коньковая черепица может выглядеть так же, как и остальная черепица на крыше, но некоторые домовладельцы могут использовать ее в качестве акцента, используя другой оттенок, текстуру или материал.

13. Подложка

Вы можете найти подложку между черепицей крыши и подконструкцией. Он помогает изолировать интерьер от непогоды и не пропускает воду. Таким образом, в большинстве подкладок используются водонепроницаемые материалы, такие как резиновые полоски или синтетические листы.

14. Войлочная подложка

В качестве дополнительной меры предосторожности строители добавят дополнительный слой подложки из войлока для дополнительной изоляции. Это может быть необходимой функцией, если вы живете в более холодном климате. Войлочная подложка обычно находится под основной, потому что она не является водостойкой.

15. Желоб

Желоба — это бассейны, которые проходят по краю крыши (часто соединенные с карнизом) для сбора дождя и талого снега. Большинство из них изготовлены из пластика или водостойкого металла.
Эти бассейны нуждаются в регулярном обслуживании, потому что мусор легко накапливается и засоряет систему. Когда это происходит, вода может перелиться через край, просочиться в крышу и нанести ущерб.

16. Водосточная труба

Водосточные трубы — это трубы, соединенные с желобом, которые проходят вертикально от крыши к земле, чтобы защитить стороны вашего дома от повреждения водой. Как и водосточные желоба, они предназначены для направления воды в назначенную точку оттока, поэтому большинство водосточных желобов изготавливаются из оцинкованной стали, пластика или других водостойких материалов.
Эти трубы являются обычным явлением для большинства крыш, поскольку без них водосточные желоба не будут функционировать должным образом.

17. Брызговик

Прямо под водосточной трубой находится брызговик, который отводит воду от фундамента дома. Обычно они изготавливаются из пластика или бетона и имеют прямоугольную форму с закрытым концом.

18. Световой люк

Мансардные окна — это, по сути, окна, встроенные прямо в крышу. Многие считают их роскошью, потому что процесс их установки сложен и дорог. Строителям необходимо удалить компоненты крыши под мансардным окном и установить качественную гидроизоляцию для предотвращения утечек.
При этом они являются отличным дополнением к любой крыше, поскольку обеспечивают естественное освещение и эстетическую привлекательность.

19. Обшивка дымохода

Накладки на дымоход представляют собой металлические листы, расположенные между крышей и дымоходом для теплоизоляции. Без него ваша крыша может накапливать избыточное тепло и в конечном итоге загореться. Если вы планируете установить дымоход в своем доме, всегда выбирайте надежного подрядчика, который может выполнить работу правильно.

20. Черепица

И последнее, но не менее важное: черепица или черепица — это первая защита вашей крыши от непогоды, поэтому они должны быть прочными и устойчивыми к атмосферным воздействиям. Это также помогает выбрать легкую кровельную черепицу. Более легкие плитки легче устанавливать, заменять и обслуживать, что делает их наиболее экономичным вариантом в долгосрочной перспективе.

Качественная плитка имеет огромное значение

Если вам нужна лучшая черепица для вашей крыши, выбор в Brava Roof Tile — это ответ. Мы используем только экологически чистые материалы, изготовленные из переработанного пластика и других синтетических компонентов. Вы можете выбрать из наших универсальных вариантов, которые легко впишутся в любой дом и улучшат его эстетическую ценность, но они также имеют практические преимущества.
Несмотря на то, что плитка Brava очень легкая, она невероятно прочная! На самом деле, у нас есть доступные предложения с рейтингом ударопрочности класса 4 и рейтингом огнестойкости класса A или C. С нашей плиткой вам не нужно беспокоиться о затратах на техническое обслуживание и ремонт из-за сколов краски, ржавчины, трещин или вмятин.
Получите бесплатные образцы кровли, позвонив нам по телефону (844) 29.0-4196!

Компоненты для плитки: Полный комплект принадлежностей для плитки

Свяжитесь с нами (800) 438-2920

Компоненты черепицы

В основе системы Quarrix лежит наша философия инновационных продуктов, которые защитят ваши инвестиции и сделают вашу черепичную крышу еще более красивой. Поскольку крыша строится снизу вверх, ее основание должно быть надлежащим образом защищено, чтобы гарантировать долгосрочный успех и непреходящую красоту крыши.

Черепичные крыши дольше остаются красивыми, если они правильно установлены с использованием нашей полной системы компонентов черепицы. Они обеспечивают фундаментальную поддержку черепичных крыш, необходимую для защиты от старения и точек разрушения, вызванных дренажем воды, плохой циркуляцией воздуха, растворными швами и сложными углами крыши. Компоненты плитки Quarrix обеспечивают превосходную долгосрочную работу для вашего спокойствия.

Обрешетка для сухой кровли

Обрешетка для сухой кровли является основным продуктом в отрасли и служит нескольким целям. Они устанавливаются непосредственно на крышу перед укладкой любой черепицы на крышу. Поднятие черепицы над настилом крыши не только создает надлежащий дренаж, но и позволяет воздуху свободно перемещаться, поддерживая надлежащую вентиляцию настила крыши. Ключевым компонентом обрешетки Quarrix DryRoof Batten является устойчивый к ультрафиолетовому излучению гофрированный полиэтилен высокой плотности, из которого она изготовлена. Материал HDPE на 100% устойчив к влаге, что позволяет ему выдерживать годы дождя, снега и образования льда. Деревянные рейки склонны к гниению и растрескиванию, что делает пластиковые рейки превосходной альтернативой и жизненно важным компонентом системы Quarrix System Advantage.

Патент заявлен

Технические характеристики

• 5,6″ NFA
• Изготовлен из пластика HDPE
• 1-1/2″ Ш x 3/4″ В (низкий профиль)
• 8-дюймовые секции (12 в коробке)

Ресурсы

 Информационный лист

 Как установить обрешетку DryRoof

Нижние металлические навесы

Quarrix Нижние металлические навесы (или упоры для птиц) изготовлены из материала G9 с покрытием Kynar.0 из оцинкованной стали и представляют собой детали, устанавливаемые под давлением, которые защелкиваются на концах полевой черепицы Quarrix, расположенных на любом краю карниза, и заполняют видимую пустоту вдоль нижнего края крыши. Дренажное отверстие обеспечивает отвод влаги под плиткой.

Характеристики продукта

• Изготовлен из оцинкованной стали G90
• С покрытием Kynar
• 12″ x 2-1/4″

Универсальный отлив для плитки

Универсальный отлив для плитки Quarrix представляет собой универсальный рулонный отлив для плитки, который можно использовать в качестве основного, ответного отливка или в сочетании с гнутыми металлическими отливами. Полностью приклеенный расширяемый алюминиевый отлив с уникальной бутиловой подложкой, обеспечивающий водонепроницаемое уплотнение на следующих участках кровли: оголовье, дымоход, вальма, конек, торец фронтона, световой люк или дымовая труба. Расширяемый характер рулонного оклада позволяет ему контурировать сложные формы без использования специальных инструментов. Превосходные свойства универсального гидроизоляционного покрытия Quarrix предотвращают протечки воды и структурные повреждения кровли из большинства кровельных материалов, включая асфальт, глину, бетон, сталь и синтетическую черепицу.

Характеристики продукта

• Шаги от 3/12 до 20/12
• Изготовлен из прочного прокатного алюминия, стойкого к ультрафиолетовому излучению
• Ширина: 11-3/4″
• Рулон 16 футов

Ресурсы

 Информационный лист

 Как установить плитку Flashing

Универсальная коньковая вентиляционная решетка

Универсальная коньковая вентиляционная решетка Quarrix помогает создать чердачную вентиляцию и воздушный поток под черепицей, помогая создать прохладную кровельную систему. Этот универсальный сворачивающийся коньковый люк для черепичной крыши сочетает в себе коньковую вентиляцию и защиту от непогоды. Изготовлен из прочного, стойкого к ультрафиолетовому излучению алюминия с синтетическим разделительным вкладышем, предназначенным для контурирования сложных форм с помощью отслаивающегося бутилового клея.

Характеристики продукта

• Шаги от 3/12 до 20/12
• Изготовлен из прочного прокатного алюминия, стойкого к ультрафиолетовому излучению
• Ширина: 15-3/4 дюйма
• Рулон 16 футов

Ресурсы

Информационный лист

 Как установить Tile Ridge Vent

Плитка с выступом/коньком/наклоном

Используйте плитку с выступом/коньком/наклоном на передних кромках, чтобы завершить традиционную эстетику плитки. Этот компонент также можно использовать для врезки в передний край и примыкания плитки к переднему краю для придания отчетливого внешнего вида.

Характеристики продукта

• Максимальная экспозиция: 13-1/2 дюйма
• Вес за штуку: 2 фунта
• 8-1/2″ x 16-1/2″ x 3-7/8″

Плитка для бедер

Плитка для бедер рекомендуется для укладки на бедрах. Просто начните с вальмовой стартовой плитки на краю карниза и продолжайте подниматься по скату с помощью плитки для вальмы/конька/скатка. Для приложений, требующих пересечения нескольких ребер или конька и ребер, плитка для начала ребра может быть обработана, чтобы обеспечить традиционный красивый внешний вид плитки.

Характеристики продукта

• Максимальная экспозиция: 13-1/2 дюйма
• Вес за штуку: 1,90 фунта
• 8-1/8″ x 17-1/4″ x 3-7/8″

Крепеж для плитки

Крепеж для плитки Quarrix представляет собой сверхпрочные, устойчивые к коррозии винты для наружной черепичной кровли, специально разработанные и рекомендованные для крепления композитной черепицы к настилу крыши.
