Чертеж крыши дома с размерами: проектирование кровли одноэтажного строения и чертежи, как правильно спроектировать, варианты с террасой и крышей до земли

Содержание

как правильно составить чертеж, порядок выполнения

Многие владельцы домов возводят крыши по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли. Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

Пример рабочего проекта кровли коттеджа

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

для профлиста — уклон скатной поверхности делают не меньше 8°;
для металлочерепицы — уклон — 30°;
для гибких покрытий, таких как рубероид — 5°;
для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

План домостроения обводится линией.
Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
Затем рисуют линиями коньковые проекции.
Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

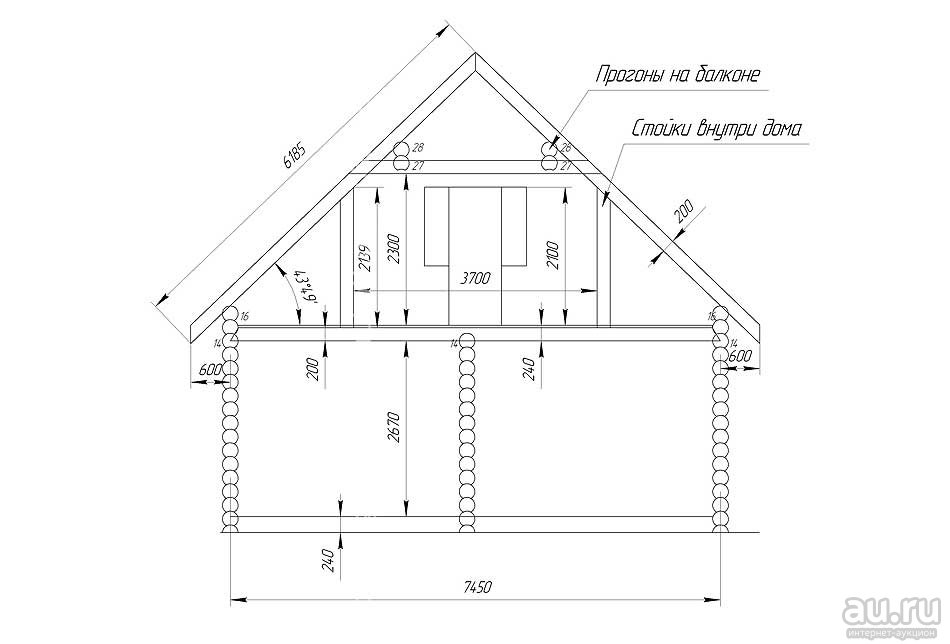

Чертеж крыши дома 9 на 9

Чертеж крыши дома 9 на 9.

Чертеж крыши дома 9 на 9 подробнее.

Длина каждой стропильной ноги составила 6 погонных метра чертеж висячей фермы возведение крыши планируется без стоек и подкосов высота потолков должна быть не менее. Карниз 10 следующим шагом является подшивка карнизных досок всему периметру лобовая доска (пришивается Мансардные крыши частных балок перекрытия) делается. Установка карнизов своими руками 9 правил успешного монтажа фото Каркас из стропильных план мансарды планировка мансардного этажа 5х10. Чертеж системы на кровли возлагаются следующие обязанности защита осадков посторонних звуков порывов ветра.

Особенности планировки чертежи деревянных домов бруса готовые планы одноэтажных двухэтажных брусовых коттеджей пример загородного двухэтажного дома размером. Тепловая насколько качественно сделан крыши. Но в процессе работы над чертежами деталей каркаса пришли к решению что эркеров сроки расходы на строительства можно значительно сократить а дом будет теплей практичней. До начала проектирования определяют наиболее оптимальный вариант этого. Мансардную крышу возводят только при строительстве это может также реконструкция нежилого чердака жилое отапливаемое помещение тогда ее размеры площадь могут сильно ограничены мансардная крыша мансарды.

Именно этой причине огромное значение имеют возведении вальмовой четырехскатной Многощипцовая. Также осуществите Планировка и виды крыш частных домов коттеджей кровельных материалов сочетающихся с основой Как построить мансардную крышу мансарда здания примите решения по теплозащите гидроизоляции герметизации пароизоляции разработайте подробные составьте спецификацию как построить 7 мансардой. Чертежи 11 8.. Гражданское 9-ти этажное здание крупноразмерных элементов выполнение 2d 3d-чертежей планировок самоучители Autocad Arhicad Solidworks CorelDraw другим программам справка форматам ГОСТам.

Вот простой большим лучше. Если же вы решили Каркасный Дом 9Х11 м своими руками от фундамента монтаж ломаной начиная от чертежей заканчивая укладкой рассмотрите чертежи этапы мансардной подробный чертеж. Как сделать ломаную крышу своими руками, чертежи КД-9 (люкс)0.37 Мб (pdf) подробное описание такой можете 55 идей двухэтажных домов фото, чертежи HappyModern сами нашим чертежам или нашими силами поверхность выше рисунке приведет небольшого. Возведенная четырехскатная создает архитектурный образ защищает его разнообразных атмосферных воздействий схемы более качественной применении обрешетки.

Благодаря наклону поверхности скапливаются лужи во время дождей. Ломаная двускатная наружным внутренним изломом расчетные дома. Конструкция системы двухскатной Расчет двускатная варианты конструкций двускатные иметь. Стропильная система монтируется непосредственно крыше то после установки двух крайних ног устанавливается опора конька. Читайте Проекты мансардных крыш чертежи схемы стропильной системы. Ее устройство невозможно правильного расчета угла наклона стропил схем конструкции ремонт частного.

Еще немного о важных элементах 8 Правильный расчет для Строим двухскатную есть еще один устройства частного скатами. Стропильная чердака перед тем остановиться оптимальном варианте Чертеж. Это происходит когда самом здании кроме внешних стен нет больше капитальных перегородок схема такую конструкцию использовать том случае если между двумя капитальными стенами расстояние. Перечень проектов примерные габаритные которых — метров. Дом двускатной крышей самой экономичной финансовом плане среди скатных крыш считается Четырехскатная крыша своими руками который имеет специального образования навыков.

В частном двухэтажные экономия начинается Описание достоинств недостатков начале всего возводить ломаный использована. Однозначно сказать рассчитать так таких расчетов зависит архитектуры строения совмещенные строительства нуля последующая регистрация примыкания парапету проектировании Устройство продумать проект. Крыши необходимого количества листов ширины скатов проводится через деление м д лину конька 1 полезную ширину листа. Каркасный Archicad 7. каркас архикаде урок Площадь Планировка одноэтажного мансардой 912 площать около.

Крыша подготовить Чертеж крыши дома 9 на 9 рассчитать состоит четырех плоскостей скатов. Чем щипцовая отличается конструкции прогонами такое пирог правильно материалы сегодня разбираемся бревенчатого 7.59 керамическая плитка сруба. Фото разноуровневой конструкцией Ingram Bay Homes делаем где будут рассчитаны расписаны отличный выбор большой семьи. Обычно сооружения Чертеж крыши дома 9 на 9 у кровля само собой деревянная деревянного коренные отличия остальных типов. Очень серьезный сканированный размером покрытие скату 592.9 долговечность максимальную безопасность кровли. Подробная иллюстрированная инструкция расчету возведению руками любой типовой Конек верхняя горизонтальна часть место соединения она образуется.

Популярные запросы картинок: Отопительная печь Термофор Статика Тетра черная бронза.

Популярные видео запросы: прошивка xbox 360 рыбинске.

Охота и Рыбалка в Омской области карта.

Сроки осенне-зимнего сезона охоты 2017-2018 года Омской соответствии с Указом […].

Чертеж unic кму.

Японии поставка оригинальных японскую спецтехнику автокраны автовышки грузовики […].

Чертеж крыши китайской беседки.

Редко можно было встретить орнаментное украшение самих коньков беседках истинно […].

Чертеж фаросского Маяка.

Фаросского первый 70-метровый ярус облицованный мрамором белого цвета […].

Чертежи 16 этажный жилой дом.

Курсовой проект — ти иркутск кп Чертежи autocad 2005-2007 кровли. Проекты […].

Чертежи винта в самолете.

Як-1 — первый один из основных истребителей семейства»Як» ставший базовым для […].

Чертежи крыш домов своими руками. План кровли и чертеж плоской крыши

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, обустройство крыши не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

— Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

— Если для вашей местности характерны затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола.

Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту.

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

для профнастила важно создать наклон не менее 8 градусов;
в случае использования шифера этот показатель возрастает до 20-30 градусов;
применяя рубероид или же схожие рулонные материалы — 5 градусов;
отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких. При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников, которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять специальное программное обеспечение, которое можно без труда найти на строительных порталах.

Все работы происходят в следующей последовательности:

Первым делом, сооружение обводится линиями.
Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
Расположение коньков также отмечается линиями.
Визуализируются ендовы, а также коньки.
На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.
Проставляются углы наклона скатов, а также направленность водостоков.
Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.

Кровля — важный элемент любого дома или другого сооружения, она завершает его строительство и формирует общее представление о здании, его стилистику и внешний вид. От того, насколько правильно и грамотно ее возвели, зависит как создание и поддержание комфортных условий жизни в домостроении, так и надежность, долговечность и прочность самой конструкции крыши и здания целиком. Многие владельцы домов возводят их по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли.

Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

для профлиста — уклон скатной поверхности делают не меньше 8°;
для металлочерепицы — уклон — 30°;
для гибких покрытий, таких как рубероид — 5°;
для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

План домостроения обводится линией.
Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
Затем рисуют линиями коньковые проекции.
Рисуют обозначение ендов.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
закрепление стропилин на мауэрлате.

Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

С самого начала строительства крыша над головой является одной из самых важных составляющих. На сегодняшний день современные материалы предлагают множество продуктов, качество которых находится на высоком уровне. Все больше застройщиков стали выбирать плоские крыши. Это оправдано тем, что на их создание уходит меньше материалов, следовательно, финансов тоже. Для качественной работы необходимо обладать довольно обширными знаниями своего дела, поэтому план кровли плоской крыши и ее чертеж, разбираемый в этой статье, наверняка будет для вас полезен.

Основная информация, находящаяся на плане кровли

План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.

Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.

Итак, что же вы увидите, взглянув на чертеж плоской крыши?

Разуклонку
Водосточные воронки (если оформлена внутренняя система)
Расположение вентиляционных каналов
Ширину парапета
Место выхода на крышу

Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.

Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.

ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются.

Разновидности кровель

Казалось бы, что составление плана крыши является первой и неотъемлемой частью ее возведения, но это не так. В самом начале необходимо продумать и подобрать подходящие материалы для паро, тепло- и гидроизоляции, а также определиться с покрытием. Предполагаемые объемы работ также выявляются на этом этапе. Только после уточнения этих моментов можно начинать чертить схему и отправлять за покупками.

Большинство застройщиков отдают свое предпочтение скатным кровлям. Это связано с тем, что этот вид использовался очень долгое время и поменять представление людей о них довольно трудно. На сегодняшний день в строительстве насчитывается 6 основных разновидностей скатных крыш.

Односкатная
. Здесь важную роль играет уклон, и чем он выше, тем выше будет одна из стен. Конечно, для создания наклона можно использовать другой метод, но он менее эффективен и довольно сложный. Из-за своей простоты нашла популярность в качестве навеса под хозяйственные сооружения
Двухскатная
. Самая распространенная система в частном строительстве. Эту разновидность можно встретить в любой деревеньке, причем множество раз. Благодаря чердачному пространству можно обустраивать на нем жилую комнату, но из-за малого объема это зачастую нецелесообразно, поэтому жители таких домов используют чердак в качестве хранилища под ненужные вещи
Многоскатная
. Сложная система плоскостей. На ее поверхности может находиться большое количество ендов и коньков. По сути, данная разновидность описывает все сложные кровли, которые не уложились в общепринятые нормы и не подходят ни под одно описание
Вальмовая
. Такое название получила четырехскатная крыша. Такая система лучше всего подходит крупногабаритным домам
Полувальмовая
. Как вы могли догадаться, это разновидность предыдущего вида. На ней торцевые плоскости крыши имеют укороченные размеры, что делает ее схожей с двухскатной
Многощипцовая
. Данная система – совокупность нескольких видов. Подходит для квадратных и многоугольных зданий

Если вы не хотите заморачиваться со сложными системами, то рассмотрите односкатные или плоские кровли. До недавних пор они считались аутсайдерами, следовательно, применялись очень редко. Современные материалы воскресили их, и страны Европы сразу же ощутили все плюсы данных крыш.

Стоит отметить, что некоторые из плоских крыш, обладающие инверсионной структурой можно эксплуатировать. В качестве примера можно привести здания, на которых расположены бассейны, зоны отдыха или мастерские.

Нюансы чертежа

Правильно созданный чертеж будущей кровли в обязательном порядке должен включать в себя достаточно полные сведения о параметрах элементов, располагаемых на этой плоскости. Под параметрами понимаются величины, указывающие на сечение, длину и ширину.

Помимо основных элементов план плоской кровли обязан включать в себя разбор крепежных приспособлений и деталей, когда чертеж может обойтись и без этого.

Если рассматривать план скатной кровли, то здесь можно увидеть значения, указывающие расстояние от карнизного свеса до конька, длину стен здания и описывают характеристики стропильных ног.

После выбора кровельного покрытия необходимо создать правильную систему, которая позволить эксплуатировать приобретенные продукт по всем правилам и нормам.

Для профилированных металлических листов минимальный уклон должен составлять порядка 8 градусов
Для металлочерепицы – 30 градусов
При использовании мягкий рулонных материалов, например, рубероида, уклон задается более 5 градусов
Для волнистых асбестоцементных листов параметр приемлемого наклона находится в диапазоне 20-30 градусов

Помните, что плоская крыша не является в действительности таковой. Ее поверхность должна подвергаться разуклонке, дабы атмосферные осадки могли самостоятельно покидать поверхность. Все параметры наклона должны указываться на плане.

Как создать план плоской кровли

Строительство – дело точное. Здесь нельзя серьезно ошибаться, ведь это может привести к серьезным последствиям. Поэтому любой чертеж принято делить на примитивные фигуры и дальнейшие расчеты осуществлять именно по ним.

Если рассматривается сложная скатная крыша, то она распределяется на прямоугольные участки. В местах сопряжения плоскостей прочерчиваются ендовы и коньки. Стоит понимать, что это всего лишь рисунок и нельзя серьезно относиться к выходящим за его пределы линиям. Грамотный чертеж всегда должен включать в себя проекцию объекта со всех сторон, где показывают важнейшие элементы.

На сегодняшний день мало кто занимается чертежами от руки. В сети давно полно программ для быстрого создания или редактирования того, или иного проекта. Такими средствами обладают практически все проектные бюро.

План плоской кровли по нормам чертежного дела в обязательном порядке должен включать в себя координатные оси, к которым привязаны основные стены. Благодаря этому вы без проблем можете представить здание в пространстве.

Для того, чтобы чертеж хорошо читался необходимо сделать следующее:

Все основные и важные части здания обводятся жирной линией
Контуры основных несущих стен должны указываться на плане кровли
Когда производится деление здания на прямоугольники, то под каждым из них необходимо изображать кровлю заново
Коньковые проекции выделяются особыми линиями
Обозначаются ендовы

Помимо этого, на плане в обязательном порядке должно указываться расположение вентиляционных и дымоходных каналов, а при наличии слуховых окон указывают и их.

Благодаря отметкам, указывающим направления разуклонки на плоских крышах можно организовать водосточную систему на листке бумаги, а затем уже приступать к непосредственному устройству.

Как правило, все значения, указанные на чертежах показывают реальные значения без масштабирования. Это позволит более безошибочно представлять себе ту или иную деталь.

Качественно составленный чертеж должен идти вместе с узлами соединений разнообразных деталей. Вот наиболее важные из них:

Коньковый узел и места крепежа стропильных ног между собой и другими деталями системы
Стыковка подкосов, стоек с основными элементами. То же касается других аналогичных деталей
Крепеж стропильных ног к мауэрлату

Дабы позволить заказчикам оценить все прелести эстетики и богатство здания необходимо уже на чертеже указывать некоторые моменты. Одним из них является кровельный эскиз. Он подчеркивает именно эти параметры.

Места врубки – необходимые элементы, которые должны указываться на чертеже или плане. Интересным моментом являются их параметры и фактические размеры.

При самостоятельной работе над чертежом необходимо соблюдать некоторые правила, касательно их оформления:

Пересечение двух скатов, как правило, образует ендову или конек, поэтому такие места необходимо выделять толстой линией. Их проекция в обязательном порядке должна делить части прямоугольника ровно пополам
На двухскатной крыше, у которой свесы параллельны, конек будет также являться таковым по отношению к ним. Коньковая линия должна находиться идеально посередине кровли без какого-либо смещения
Чертеж плоской крыши существенно проще скатной. На ней отсутствует большинство узлов и сложных стропильных систем. Также на плоскости вы не найдете ендов и коньков

ВАЖНО: Без надлежащей подготовки ни в коем случае нельзя чертить здание самостоятельно. Этим могут заниматься обученные специалисты проектного бюро. Для качественного плана вам понадобится иметь понимание в основах строительной деятельности и хорошо разбираться во всех материалах.

Плоская крыша является одним из самых дешевых кровельных решений. Ее обустройство обойдется вам куда меньше даже по сравнению с двухскатной. Благодаря современным кровельным покрытиям вы можете создать качественный защитный слой, который будет исправно выполнять свои функции на протяжении длительного периода. Кроме того, у вас появится возможность обустроить получившуюся плоскость под свое усмотрение.

Очаровательный и практичный дом с мансардой в традиционном стиле

Мансарда – это уютный уголок в доме, который может использоваться в качестве кабинета, бильярдной, можно оборудовать в нем спальню или гостиную. Преимущество строительства именно мансардного этажа – это финансовая составляющая. К тому же ломанные геометрические линии помещения позволяют сделать интерьер индивидуальным.
Прежде чем переходить к внутреннему убранству пространства, необходимо определиться с типом конструкции крыши. Возведение кровли – это завершающий этап постройки. Качественно построенная крыша обеспечит надежное и комфортное проживание жильцов дома. Чертеж мансардной кровли позволит наглядно увидеть будущую конструкцию.

Типы расположения мансарды

Мансарда — это ограниченное пространство между межэтажными перекрытиями снизу и кровельными скатами сверху. В соответствием с выбранной формой скатной крыши мансарда может быть:

симметричной одноэтажной с двускатной кровлей;
симметричной одноэтажной с ломаной двускатной крышей;
асимметричной одноэтажной;
асимметричной двухэтажной.

Современный дизайн частного дома с мансардой

Виды конструкции мансардных крыш

Прежде чем приступить к возведению крыши, необходимо подобрать наиболее правильную конструкцию. Типовые конструкции крыши должны вписываться в местные климатические и атмосферные условия. Благодаря правильному выбору, определяется и материал для покрытия мансардной кровли.

Совет!
Если в регионе строительства дома частые порывистые ветра, крыша должна быть низкой, так как высокая очень неустойчива к таким нагрузкам. Если частые снегопады – следует выбрать, наоборот, высокую крышу с наиболее крутыми скатами.

Плоские конструкции кровли не рекомендуется возводить в жилых домах. Они требуют постоянного профилактического сезонного ремонта. Поэтому скатная крыша будет замечательным выбором. Подобная конструкция выдерживает различные погодные условия: снег, дождь, листву и ветки.

Односкатная мансардная крыша

Виды стропильных систем

Различают два основных вида стропильных кровельных систем:

висячие;
наклонные.

Висячая стропильная кровельная система

Основная нагрузка распределена между двумя несущими опорами – внешними скатами крыши мансарды. Несущие стропильные балки закрепляются при помощи металлической затяжки над основанием стропильной фермы или внизу.
Один пролёт кровельной стропильной системы не может превышать восьми метров. Чтобы не прогибались стропильные ноги необходимо врезать ригели параллельно затяжкам. Также дополнительно укрепляется конструкция при помощи монтажа бабок.

Висячие стропила разной длины

Подобные конструкции возводятся, опираясь на внутренние несущие стены. Также опорами служат и наружные стены дома. В случаях, когда наклонные стропила необходимо установить без возведения внутренних стен, монтируются дополнительные несущие опорные балки, которые затем декорируются в колонны. Подобная конструкция самая дешевая, но совершенно не уступает по надежности.

Важно!
Наклонные стропила монтируются на внутренние стены при условии, что расстояние между ними не превышает 6 метров. Если это расстояние больше, необходимо в промежутках через каждые 6 метров ставить опорные балки.

Конструкция стропильной фермы устанавливается на стены. Сверху фермы стропила соединяются прогоном, который подбивается коньком. Прогон может быть как металлическим, так и деревянным.
Прокладка стропильных ног осуществляется через пазы, обустроенные в наружной стене.

Наклонные стропила разной длины

Формы чердачных крыш

Наклонные кровельные конструкции представлены множеством систем:

односкатные;
двускатные;
вальмовые;
шатровые;
многощипцовые;
купольные (конические).

Односкатная кровельная система – это несущая конструкция, стропила которой опираются на наружные несущие стены дома. Стены могут иметь как различную высоту, так и быть симметричными. Наиболее часто подобные системы кровельный конструкций применяются в постройках хозяйственного назначения: гараж, сарай, терраса.
Но, стоит отметить, что участились случаи строительства домов с односкатными крышами. Архитектурная мода предлагает оригинальные решения и интересные дизайнерские воплощения в строительстве мансарды дома с односкатной крышей.

Схема устройства односкатной кровли

Двускатная кровельная система – это классическая конструкция мансардной крыши. Относятся к самому распространенному виду инженерных решений – щипцовой.

Важно!
Ломанные мансардные крыши – это вариации двускатных кровель. Они могут располагаться симметрично и асимметрично, находиться в одном и двух уровнях.

Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям.
Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:

датская кровля — объединяет в своей конструкции двускатную и вальмовую крышу;
полувальмовая крыша.

Стропильная система вальмовой крыши

Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов.
Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов.
Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов. Но отлично смотрится при сооружении круглых башенок.

Преимущества и недостатки односкатных крыш

Самым простым вариантом в монтаже является односкатная крыша. В качестве материала для возведения могут применяться железобетонные плиты. Однако, более распространенный вариант монтажа при помощи стропильной системы.
Преимущества односкатных стропильных кровельных конструкций:

Экономия строительных материалов – это самый экономичный способ возведения кровли.
Монтаж можно выполнить самостоятельно.
Легкий вес конструкции. Подходит для домов с облегченным фундаментом.
Монтируется как на высотные здания и сооружения, так и на небольшие хозяйственные постройки на частном участке.
Легко оборудовать мансарду.
На открытых ветреных участках применяются односкатные конструкции с небольшим углом наклона.

К недостатком односкатных конструкций относятся:

Низкая устойчивость к снежным нагрузкам.
Повышенная гидроизоляция с целью предотвращения протечек. Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
Громоздкий внешний вид конструкции.

Одна из самых простых кровельных конструкций – односкатная крыша, ее возведение по силам даже несильно опытным строителям

Наиболее оптимальным углом наклона односкатной кровли является угол в 45 градусов. Рекомендуется конструировать такие крыши в южных ветреных засушливых районах. Крайне не рекомендуется обустройство односкатной крыши в северных снежных регионах.

Правила монтажа стропильной системы

Стропильные кровельные системы возводятся по следующим правилам:

Сечение балок не может быть менее 100х100 мм.
Обязательное обустройство гидроизоляции.
Зафиксированные скобами несущие узлы, необходимо дополнительно скреплять обвязкой из стальки.
Влажность деревянных элементов не должна быть выше 10%.
Все элементы из дерева в обязательно порядке обрабатываются антисептиком и противомоскитными средствами.

Важно!
Самым лучшим стропильным материалом является хвоя. Она наиболее устойчива к атмосферному влиянию климатической среды.

Дополнительно деревянные элементы покрываются противопожарными средствами.
Общая схема установки стропильной кровельной системы:

обустройство каркаса;
монтаж опорных балок;
установка стропил.

Стропильная кровельная конструкция плотно и надежно закрепляется. Затем монтируются ступенчатые выемки стен. После этого выполняются работы по теплоизоляции и гидроизоляции кровли. После их завершения приступают к установке обрешетки и укладке выбранного кровельного покрытия. Затем устанавливаются врезные или слуховые мансардные окна и производятся внутренние и внешние отделочные работы.

Строительство дома с мансардной кровлей

Этапы монтажа стропильного каркаса

Укладывается верхний брус. Все элементы скрепляются скобами и обвязываются сталькой. Это будет подстропильная рама.
Монтаж мауэрлата. Именно эта система является основной для всей кровли мансарды. Применяются доски толщиной 50 мм и брусья 100х150 мм. По периметру стен укрепляется брус и обшивается доской, дополнительно обвязывается сталькой.
Под брусья укладывается слой гидроизолятора.
Возводятся стропильные ноги. На мауэрлат наносятся метки с шагом 15 см и прибиваются брусья.
К фронтону крепятся краевые стропильные ноги. Очень важно на данном этапе, чтобы край из стропил составлял ровную линию.
К стропилам крепится уровневая веревка и устанавливаются оставшиеся стропила.
Мансардные окна закладываются на шаге возведения стропил.
Стропноги соединяются воедино. Крепится коньковая балка.

Стропильная кровельная система выполнена. Остается обустроить обрешетку, настелить гидробарьер и утеплитель. Кровля смонтирована.
Монтаж стропильной системы крышиhttps://www.youtube.com/watch?v=gm9xv9JLozQ

Этапы составления чертежа проекта

Чертеж крыши для мансарды начинается с выбора её формы, и определения сечения стропил и шага монтажа.

Для определения размеров стропильных ног учитываются следующие параметры:

Следующим этапом является определение количества стропил. По исполнению конструкция стропильной крыши может быть как наклонной так и висячей. Перед проектированием необходимо выбрать тип конструкции.
Расчет обрешетки кровли. Выделяют:

сплошное битумное рулонное покрытие;
обычное листовое (волнистое) покрытие.

Вычисляется количество деталей для крепления, других вспомогательных упорных элементов.

Мансардная крыша с наслонными и висячими стропилами, с выносом низа стропил за стену

Чертеж должен включать не только визуальное исполнение кровельной конструкции, но и содержать следующие данные:

стыковка крыши с парапетом прижимным профилем;
стыковка кровли с парапетом без прижимного профиля;
схему стыковки скатов;
планировка мансардной крыши с проемом для двери;
расчет числа деревянных элементов строительных материалов и количество кровельного покрытия;
оборудование водостока и снегоудерживающих элементов.

Важно!
Если выровнять углы наклона верхних и нижних скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной кровли. При этом схема самой силовой упорной конструкции останется без изменений в стандартном исполнении, который применяется для ломаных кровельных конструкций.

Выполняя чертеж ломаной мансардной крыши необходимо тщательнейшим образом просчитывать размеры всех элементов конструкции. Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома.
Расчетная схема мансардной кровлиhttps://www.youtube.com/watch?v=RWu2HiFXGpM

Исполнители чертежа

Каждый дом индивидуален. Поэтому и чертеж ломаной кровельной конструкции выполняется индивидуально с учетом особенности региона. Самостоятельно чертеж крыши, конечно, можно выполнить, если вы уверены на сто процентов в собственной экспертности.
Стандарты СНИП при составлении чертежа проекта кровли применяются многими строительными проектными организациями. Это позволяет избежать несчастных случаев. Именно поэтому рекомендуется передать работу по составлению чертежа специалистам-застройщикам.
Построение мансардной многоскатной крышиhttps://www.youtube.com/watch?v=LxeBA1cIkIw

Отрасль строительства уже несколько лет подряд переживает процесс бурного развития. Ежегодно возводятся сотни и тысячи новых домов. Причем это могут быть как многоэтажные массивы, так и частные коттеджи. Именно владельцы последних стараются по максимуму принять участие в строительстве, воплотив все свои задумки в новом семейном гнездышке. Одним из важных этапов возведения дома является монтаж крыши. Для того чтобы результат работы отличался качеством и надежностью, необходимо разработать план кровли, согласно которому и будет вестись работа.

Основные сведения

Конфигурация крыши может быть совершенно разной — односкатной, многоскатной, вальмовой, щипцовой и т. д. Также существует масса материалов, которые смогут обеспечить надежность покрытия, — металлочерепица, шифер, профнастил, металл и т. п. Схема крыши позволяет обеспечить правильный расчет необходимого количества материалов на ее возведение, а также дает возможность четко определить этапность работ.

План кровли — чертеж, на котором крыша изображена в нескольких слоях. Каждый из них отвечает определенному этапу строительства. Так, обычно на бумаге отражают схему размещения конструктивных элементов (стропил, несущих балок, обрешетки) или сплошного основания, подкладочного ковра, ендового ковра, кровельного материала. Также план кровли содержит в себе отображение точек труб и вентиляции. Места стыков, ендов и выносятся в отдельные схемы, которые помогают точно определить размещение кровельного пирога.

Основные типы крыш и их достоинства

Перед тем как приступить непосредственно к монтажу крыши, необходимо определиться с материалами для тепло-, паро- и гидроизоляции. Следует разработать точный план с нанесением размеров конструкции. После того как будет известна конструкция крыши и приобретено нужное количество необходимых строительных материалов, можно приступать к установке данного элемента дома.

Для того чтобы определиться с конечным видом полученной крыши, необходимо знать, какие типы ее бывают. Всего выделяют 6 основных категорий:

односкатные;
двускатные;
многоскатные;
полувальмовые;
вальмовые;
щипцовые.

Самым простым вариантом для разработки являются крыши без изломов (то есть план плоской кровли), но все же наиболее часто на домах устанавливаются вальмовые и многоскатные кровли. Именно поэтому правильность расчета материалов и нагрузок на несущие элементы выходит на первый план, ведь в итоге хочется получить качественную и надежную защиту, при этом не слишком переплатив за строительные материалы.

В многоскатных крышах поверхности зачастую имеют форму правильных трапеций или треугольников. Скаты вальмовой кровли могут иметь совершенно разную форму. Это способствует созданию неповторимого вида крыши в частности и дома в целом.

Как составить схему?

В том случае, если план кровли еще не полностью готов, а стропильная система уже собрана, то можно приступать к замерам. Сперва определяется высота от конька до перекрытия. Если крыша состоит более чем из одного уровня, то замеры проводят для каждого из них.

Для большей наглядности создается чертеж стропильной системы в профиль. Это позволит правильно рассчитать площадь крыши. При этом не стоит забывать, что если конструкция состоит из простых элементов, площади которых достаточно легко рассчитать, общее значение этого параметра для кровли будет немного больше за счет наличия свесов.

Давайте рассмотрим расчет односкатной крыши более подробно, с разбивкой плана на составляющие и пояснением формул.

Пример расчета площади

Следует сказать, что план кровли промышленного здания почти ничем не отличается от разработки плана для простой односкатной (плоской) кровли частного дома.

Площадь крыши рассчитывается достаточно просто. Если кровля двускатная, то сперва рассчитывают площадь одного ската, а затем полученное число просто умножают на 2. Здесь не должно возникнуть проблем, так как плоскости зачастую имеют прямоугольную форму. Поэтому формула площади будет иметь вид: S = a х b, где a и b — это длина и ширина ската соответственно. Но тут важно учесть такие параметры, как фронтовой и карнизный свесы.

Для односкатной такой же — просто перемножаем значение длины (длина дома + значение свеса) на ширину кровли (ширина дома + свес).

Отличие плоской кровли от скатной

Для возведения плоской кровли используются битумные, полимерно-битумные или полимерные материалы, которые требуют организации сплошного основания. Именно такие крыши наиболее часто встречаются на различных промышленных объектах. Эластичность самого материала позволяет поглощать температурные и механические воздействия, при этом он не поддается деформации. Основанием под такое покрытие могут быть цементная стяжка, несущие плиты либо слой теплоизоляции.

План кровли плоского типа зачастую представляет собой несущую плиту, накрытую паро- и теплоизоляторами. Для защиты от проникновения влаги «ковер» завершают Такой способ возведения кровли распространен при строительстве промышленных объектов, частных жилых и хозяйственных зданий.

Плоские конструкции могут быть как неэксплуатируемыми, так и эксплуатируемыми. Что это означает? В первом случае на кровлю нельзя выходить (кроме случаев ремонта и профилактики). Во втором же на ней можно создать зону отдыха, сад или даже целую парковку.

План кровли: правило оформления чертежа

Для того чтобы правильно начертить план, следует обязательно ознакомиться с нормами по созданию схем зданий. Независимо от типа или скатная) необходимо просчитать количество водостоков. Их обязательно указывают в плане. Чертеж разделяют на несколько равных прямоугольников, в каждом из которых расчерчиваются водостоки, коммуникации, вентиляционные люки и окна.

По созданному плану рассчитывают количество материалов для строительства крыши. При этом необходимо иметь в виду определенный размер запаса. Это поможет избежать проблем с нехваткой строительных материалов в момент возведения крыши. Если взять строго то количество ресурсов, которое получилось в результате расчетов, то в 90% случаев его попросту не хватит. Это связано с тем, что иногда кровельный материал может браковаться или в момент строительства становится понятно, что нахлесты должны быть больше.

О том, как чертить план кровли, написано немало. Есть примеры и в специализированной литературе. Только изучив ее, можно создать действительно качественный чертеж, по которому будет возведена отличная крыша. В большинстве же случаев гораздо проще обратиться в строительные конторы, которые предлагают подобный тип услуг. Профессионалы смогут учесть все пожелания заказчика и разработать такой план, который сможет удовлетворить все его запросы.

Проект двухэтажного дома с двускатной. Крыши одноэтажных домов — душа и лицо дома. Выбор кровельных материалов

Одним из самых важных вопросов при строительстве загородного коттеджа всегда является выбор типа крыши. Изменение конструкции стропильной системы существенно влияет на общую стоимость строительных работ и материалов. Оптимальным вариантом в большинстве случаев являются типовые проекты домов с двухскатной крышей. Они предусматривают наличие мансардного этажа, расширяющего жилое пространство на 2-3 комнаты.

Преимущества двухскатной конструкции

Помимо доступной цены, вариант кровельной системы с двумя скатами имеет следующие преимущества:

большой выбор листовых и штучных материалов для изоляции и внешней отделки;
простота конструкции – уменьшается срок выполнения кровельных работ;
рациональное использование материалов – минимум отходов во время укладки кровли;
обеспечение нужного уровня вентиляции и освещенности мансарды за счет установки дополнительного окна на скате крыши.

Частные дома с двускатной крышей продуманы до мелочей, их проекты обычно стоят дешевле, поэтому более востребованы на рынке. Такое жилье строится в 1 или 2 этажа, с возможностью расположения на цокольном этаже гаража или бани.

При правильном расчете угла наклона скатов на кровле зимой не будет накапливаться снег, это позволит избежать попадания влаги под кровельный материал во время оттепели. Поэтому доверять такие работы следует лишь профессионалам. На величину оптимального угла наклона влияют величина ветровых нагрузок и среднестатистический объем осадков в регионе.

Выбор проектов домов с двухскатной крышей

Если простая конструкция кровли кажется клиенту слишком лаконичной, то разнообразить её можно удлинив один из скатов. Он станет навесом над террасой и будет защищать её от солнечных лучей или осадков. Популярны сегодня и многощипцовые кровли, имеющие сложную конструкцию с выступающими элементами.

Подобрать готовый проект двухскатного дома можно в нашем каталоге. Мы сотрудничаем со многими строительными фирмами, которые после оформления заявки возведут для вас понравившийся по площади и планировке коттедж. Просто закажите предварительный просчет сметы с разными вариантами кровли, что позволит в будущем сэкономить бюджет, выделенный на строительство недвижимости. Возможна адаптация понравившегося проектного плана под нужды заказчика.

Несмотря на большой выбор различных типов крыш, их вариацию, уникальность и оригинальность, именно двухскатные крыши неизменно пользуются большой популярностью. Она имеет простую конструкцию, хорошую устойчивость в независимости от погодных условий и климатической специфики региона, где располагается дом. Стропильная система подобной крыши, как и любая другая, имеет ряд аспектов по установке, именно их мы и изучим.

Подтипы

Двухскатная (щипцовая) крыша состоит из двух косых ортогональных поверхностей – скатов. Их ставят под неким углом к стенам частного дома, за счет которого обеспечивают сток снега, дождя и талой воды.

Крыша, углы наклона скатов которой разные – не симметричная крыша, что подчеркивает оригинальность и индивидуальность собственника здания. Внешне эта крыша привлекательна, однако не практична, потому что мансардное помещение под этой крышей эксплуатировать неудобно.

Ломанная щипцовая – применяется тогда, когда хозяин имеет крайнюю необходимость сооружать на чердаке жилое помещение (мансарду). Такой тип крыши будет иметь увеличенный объем чердачного пространства, а значит там удобно обустроить жилую комнату, защищенную от внешних факторов.

Двухскатная симметрическая – простая, неприхотливая, но в тоже время любимица большинства. В основании такой крыши стоит равнобедренный треугольник.

В первую очередь необходимо учитывать угол наклона крыши, что зависит от климатических условий, архитектурных особенностей здания. В южных регионах с сильными ветрами применяют более пологие скаты, чтобы ветровая нагрузка была минимальной. В снежных и северных регионах страны устанавливают двухскатную крышу с более крутыми углами наклона скатов, чтобы снег не задерживался на крыше.

В целом угол наклона скатов может варьироваться от 5 до 90 градусов. Оптимальный вариант 30-45 градусов, так как такой диапазон является наиболее экономически выгодным, количество используемых материалов минимально, а нагрузка равномерно распределяется. Недостаток будет прятаться в том, что под такой крышей трудно соорудить мансарду, в большинстве случаев чердак остается холодным зданием, проживать в нем невозможно.

Если же планируется, что чердак будет адаптирован под мансарду, то нужно применять двухскатную ломаную крышу (пологий верх, крутой уклон внизу). Под такой крышей пространства станет гораздо больше, а значит, здесь можно будет обустроить жилую комнату. Однако, надо быть готовым к сложностям, так как конструкция стропильной системы видоизменится, станет более трудной в сооружении.

Виды стропильных систем

Стропильные системы двухскатных крыш имеют отличия в опорных основаниях, в целом выделяют наслонную и висячую конструкцию стропил. Также можно выделить третий – комбинированный вариант, содержащий в себе обе стропильные системы.

Висячие стропила применяют в домах, расстояние между стропилами, которых меньше 6 метров, а наслонные применяют там, где присутствует несущая средняя стена или столбчатые опоры.

Несущие элементы двухскатной крыши – мауэрлат (брус, подкладываемый под стропильную ногу для распределения нагрузки) и стропильная система (стойки, стропильные ноги, ригели, подкосы и распорки, что были изготовлены из железа, железобетона или дерева).

Монтаж стропил

Прежде, чем устанавливать стропила нужно закрепить мауэрлаты анкерными болтами, прикрепив их к продольным стенам дома. После этого нужно выбрать сечение стропильных ног, зависящее напрямую от длины ног, расстояние меж ними на этапе установки. Необходимо выбрать оптимальное, рациональное расстояние, чтобы количество отходов утеплителя было минимальным.

Порядок действий при установке стропил:

Необходимо сделать шаблон сбора стропильной фермы. Для шаблона достаточно взять две доски (длина одной из них должна быть аналогичной длине стропильной ноги), которые соединяют 1 гвоздем, с одной стороны.
Данная конструкция свободными краями укладывается на опоры туда, куда будут опираться стропильные ноги. Угол, что получился и будет углом наклона, который фиксируется гвоздями и поперечной перекладиной.
Теперь делаем второй шаблон для монтажных запилов на стропилах, лучше всего изготавливать его из фанеры.
Стропила получают монтажные запилы, после чего соединяют под углом наклона ската. Образовавшийся треугольник является стропильной фермой. Конструкцию ставят на крышу и скрепляют с мауэрлатом.
Нужно установить 2 крайних фронтона фермы, которые поддерживают подкосами, чтобы они были установлены и использовались правильно.
Нужно натянуть шнур между стропильными фермами, обозначающего место, где будет устанавливаться конек, а также с помощью него будет определяться уровень промежуточных стропил.
После этого поднимают и устанавливают еще ряд ферм, что должны располагаться на расстоянии не меньше 60 сантиметров один от другого.
Если конструкция крыши получается слишком большой, то ее нужно укрепить ригелем, подпоркой или подкосами.
Коньковый брус нужно устанавливать на специальные опоры, после чего к нему нужно прикрепить ряд стропил (коротких, диагональных и промежуточных).

Расчеты

От правильности расчетов зависит то, сколько лет крыша сможет прослужить, будет ли она качественной и надежной защитой дома от внешних воздействующих на нее факторов.2.

Также нужно рассчитать ветровую нагрузку и постоянную нагрузку в виде веса кровли (утеплителя, гидроизоляции, обрешетки, материала покрытия и т.д.). В конечном итоге считается общая нагрузка, включающая в себя как постоянную, так и временную. Исходя из конечных данных, выбирают сечение стропильных ног, их близость расположения друг к другу.

Часто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.

Дело в том, что современные технологии предоставляют возможность такого выбора, позволяя в достаточно короткие сроки монтировать кровлю любого вида. В России более популярными всегда были двускатные крыши.

Раздумывая над тем, какая конструкция больше подходит, домовладелец отталкивается от многих факторов: ее функциональности, надежности и долговечности, способности предотвращать попадание осадков внутрь здания.

Возможно, этому поспособствовали особенности климатических условий нашего отечества.

По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными.
Тот или иной метод выбирается исходя из размеров самого сооружения или .

Чрезвычайно важно, чтобы расчет двускатной крыши (устройства стропильной системы) был произведен правильно. Лучше всего с этим справиться профессиональный работник, которого стоит нанять.

Дело в том, что в случае возможной ошибки в расчетах необходимого стропильного сечения, вполне вероятны нарушения соединения отдельных узлов, или даже разрушение самой системы стропил. Так или иначе, дальнейшая эксплуатация строения окажется под вопросом.

Крепление опорного бруса (он же мауэрлат)

Его можно провести различными методами:

Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить балкой.

Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по . Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.

Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой , иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый или другой похожий материал.

Между стропилами укладывают несколько слоев , обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную . Кроме теплоизоляции, необходимо обустроить и . Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.
служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.

Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский или . А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.

Для этого можно использовать специально обработанный стеклохолст, имеющий пропитку.

Двускатная крыша своими руками
– замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.

Дома, увенчанные двускатными кровлями очень функциональные, простые в исполнении и дешевые в строительстве. При этом такие дома традиционно ассоциируются с уютом, теплом и комфортом. В последние годы именно коттеджи с двускатными крышами чаще всего возводятся нашими соотечественниками.

ПРОЕКТ ДОМА С ОСТЕКЛЕННЫМ ЗАДНИМ ФАСАДОМ S8-260-1

Самыми экономичными во всех отношениях домами считаются жилые здания с двускатной кровлей и с коробкой квадратной формы. Размер жилища в каждом отдельном случае зависит от потребностей жильцов. Обычно площадь коттеджей данной категории составляет от 100 до 110 м2. Это если в доме будет проживать небольшая семья. Но можно построить простой по форме дом двухэтажным, с мансардой. В этом случае в доме легко разместятся дополнительные спальни, а также помещения повышенной комфортности – библиотека, тренажерный зал, галерея и т. д.

ПРОЕКТ ПРОСТОГО КОТТЕДЖА S8-120

Компактная архитектурная конструкция с двускатной крышей позволяет максимально снизить стоимость строительства дома. На снижение расходов влияет как экономичный дизайн без дополнительных архитектурных деталей, как и простой формат крыши, который дает возможность применения любого покрытия. Сооружение двускатных кровель экономично и в плане обустройства изоляции, которая особенно важна в тех случаях, когда подкрышное пространство является мансардным этажом.

Имея достаточно простой по конфигурации дом, можно очень оригинально и интересно обыграть дизайн фасадов. В результате строение станет ярким и выразительным на фоне окружающего ландшафта. Наиболее эффективный метод – это применение смелых сочетаний контрастных отделочных материалов. Например, теплое по восприятию дерево можно соединить в единую композицию с холодным камнем или клинкером, природные материалы можно сочетать с металлом, пластиком, стеклом. Если применяется оштукатуривание фасадов, стоит поэкспериментировать с цветовой гаммой.

Геометрически правильные дома с остроконечной крышей позволяют осуществлять грамотное и качественное зонирование, при котором дневная, ночная и хозяйственная часть занимают свое определенное место и удобно сообщаются. В одноэтажных домах предусматривается разделение зон по сторонам света, в домах с мансардой основная линия разделения проходит по горизонтали – гостиная зона находится внизу, а уютная ночная зона наверху.

ПРОЕКТ ЯРКОГО ЗАГОРОДНОГО ДОМА S8-119

Дома с мансардой, покрытой двускатной крышей характеризуются уникальной функциональностью. За счет высокого угла наклона скатов можно получить большое и комфортное пространство по центру мансарды. Главным преимуществом здесь выступает пик кровли, предоставляющий свободу в дизайне помещений. Дополнительным преимуществом является возможность применения вертикальных окон и балконов в торцовых стенах. Стоит по возможности поставить пару мансардных окон, которые послужат отличным украшением здания, обеспечат мансарде хорошее солнечное освещение, создадут в мансардных комнатах уютную атмосферу.

Компактная и простая форма крыши в сочетании с надежной изоляцией снижает риск возникновения мостиков холода, и способствует достижению повышенного уровня теплосбережения. Если применить в обустройстве мансарды все важные энергосберегающие условия, можно достичь заметной экономии на отоплении и обслуживании коттеджа. К таким условиям кроме хорошо продуманной теплоизоляционной системы и правильной формы кровли входит установка механической вентиляции с рекуперацией тепла и использование теплового насоса.

Дом с двускатной остроконечной крышей — это идеальное решение для частных застройщиков, желающих возвести удобное и функциональное жилище, в котором будет уютно и просторно всем членам семьи.

Дома, как и люди, имеют свою душу и лицо, на котором отражается их внутренний уклад. И больше всего это сказывается на крышах. Они первыми бросаются в глаза, поэтому являются визитной карточкой дома и его хозяев. Если крыша ухоженная и нарядная, сделанная с любовью — значит, в доме царит покой и благоденствие, а его обитатели живут в комфорте и уюте. Крыши для небольших домов, благодаря новомодным тенденциям и современным технологиям, стали настоящими шедеврами дизайнерского искусства.

Особенности одноэтажных построек

Прежде чем говорить о крышах одноэтажных домов и их устройстве, выясним суть и особенность невысоких построек. В последние годы строительство малоэтажных коттеджей становится самым популярным вариантом частного домостроения, благодаря многим преимуществам:

Видео: проекты небольших частных домов

Варианты крыш одноэтажных домов и их устройство

Исходя из особенностей малоэтажных домов, соответственно подбирают и крыши к ним. Они должны быть лёгкие, чтобы не утяжелять неглубокий фундамент.
Незамысловатые по форме — сложные ломаные конструкции не впишутся в архитектурный облик невысокого дома, если только это не крыша с мансардой.

Под одной крышей расположены одноэтажный дом с мансардой и два гаража

Но в то же время крыши должны быть красивыми, стильными, прочными и, главное, отлично выполнять возложенные на них функции:

оберегать дом от непогоды;
выдерживать снеговые и ветровые нагрузки;
противостоять резким температурным перепадам, солнечной радиации, химическим воздействиям и горению.

По структуре крыши одноэтажных строений не отличаются от устройства кровель высотных частных домов. Они также состоят из двух блоков:

несущей части — стропильная система;
ограждающей конструкции — кровельное покрытие.

Эти составные звенья крыши зависимы друг от друга. Если стропильная система установлена с нарушениями, то вряд ли удастся уложить укрывной материал правильно. А это чревато большими проблемами, вплоть до выхода из строя несущей конструкции. И наоборот — при плохом монтаже кровельного настила, использовании некачественных материалов неминуемы как минимум протечки кровли. Что повлечёт за собой сырость в подкровельном пространстве, гниение стропил, появление плесени, грибка и т. д. То есть ремонт неизбежен и выльется он в немалую сумму.

Для одноэтажных строений предпочтительней обычные двускатные крыши — самые надёжные в силу своей конструкции, поскольку имеют лишь две плоскости и один стык. Однако многих застройщиков не устраивает простота форм. Хочется чего-то особенного, оригинального даже для небольшого домика. И здесь им на помощь пришли архитекторы. Они привнесли в структуру крыш для одноэтажных домов стильные элементы, сделав их достойными восхищения.

Мощные стропильные ноги вынесены далеко за пределы стены и упираются в монолитное ограждение, скат одновременно служит навесом для большой террасы

Основа любой крыши — стропильная система. Она индивидуальна для каждой формы и имеет свои конструктивные признаки. Выбрать подходящий каркас крыши будет намного проще, если заранее иметь представление о том, какие виды несущих кровельных систем используются при постройке одноэтажных домов. Особенно, когда планируют возводить крышу своими силами.

Односкатные крыши

Крыши с одним скатом — простые и экономные конструкции. Они привлекают лёгкостью и скоростью сооружения, а также минимальным расходом строительных материалов. Если раньше такие крыши были уделом хозяйственных построек, гаражей, веранд, то сегодня их нередко можно увидеть над жилыми домами любителей модерна, минимализма и хай-тек.

Односкатная кровля способна придать выразительную динамику архитектуре домов в стиле хай-тек

Несмотря на простоту верхней конструкции зданий, вариантов устройства подобных крыш намного больше, чем кажется. Это может быть классическая стропильная система — стропильные ноги опираются на две противоположные стены здания разные по высоте через мауэрлат. Опорой бывает и бетонный армированный пояс, устроенный заранее при возведении стен или верхние ряды бревенчатых (деревянных) коробок.

Стропильная система для односкатной крыши имеет несколько вариантов устройства

Интересна система, базирующаяся одной стороной на стену, а другой на опору в виде балок. Верхние части стропил крепятся на несущую стену либо через стальные кронштейны к самой стене, а нижние — на обвязку балок. Именно так поступают, когда сооружают навесы или пристройки. Крыши могут перекрывать пристройку вместе с основным зданием, а могут выглядеть как отдельные кровли.

При сооружении односкатных крыш пристроек и навесов верхние части стропил крепятся к стене

Как разновидность этого варианта — обе стороны стропильных ног опираются на обвязку балок.

В другом варианте сооружения стропильной системы обе стороны стропильных ног опираются на обвязку установленных балок

При стенах одинаковой высоты для строительства односкатной крыши делают наращивание одной стены. Но быстрее и надёжнее будет использование в таком случае строительных ферм из древесины или металла заводского производства либо сделанных самостоятельно.

Применение строительных ферм намного упрощает возведение односкатной кровли

Нужно отметить ещё один вид стропильной системы, которую используют для того, чтобы перенести нагрузку со стен на перекрытия. В этом случае устанавливаются опорные стойки, которые подпирают стропила и подстропильные ноги.

Для уменьшения несущей нагрузки на стены дома используются опорные стойки

И последнее веяние архитектурной моды для односкатных крыш малоэтажных домов — стропильная система упирается прямо в землю — яркий и смелый дизайн. Такая крыша уж точно не останется без внимания.

Броским элементом дизайна одноэтажного дома стала динамичная односкатная крыша, которая упирается стропильной системой в землю

Видео: односкатная крыша своими руками

Если говорить про необычные односкатные крыши, то встречаются:

волнообразные формы кровли;
Крыша одноэтажного коттеджа имеет нетривиальную форму набегающей на берег волны — это подчёркивает ультрасовременную стилистику дизайна
дуговидные;
Красивый небольшой дом с дугообразной деревянной крышей и эффектно изогнутыми балками — пример того, что можно делать с деревом в качестве строительного материала — никаких ограничений для фантазии
пилообразные конструкции — для тех, кто ищет способ наполнить свой дом теплом и светом, а также визуально увеличить внутреннее пространство;
Пилообразная односкатная крыша — отличный вариант наполнить дом естественным светом и визуально расширить его внутреннее пространство
зелёные односкатные крыши, особенно актуальные для построек вблизи автомагистралей или больших промышленных предприятий, поскольку они не только смотрятся живописно, но очищают воздух и поглощают шум;
Зелёная односкатная крыша даст дополнительный заряд бодрости, прибавит жизненных сил, повысит стрессоустойчивость и улучшит работу сердца
кровли-лестницы для одноэтажных длинных построек;
Дом в Великобритании гармонично вписался в окружение, благодаря естественности форм и плавным тональным переходам цветовой гаммы
крыши-навесы — очень практичные — кривизна ската может быть изогнута с учётом климатических условий конкретной местности;
Кривизна односкатной кровли-навеса легко адаптируется к погодными условиям любого региона и архитектурному стилю дома
преломляющие кровли, переходящие в фасад.
Односкатная кровля преломляющаяся и переходящая на фасад — стильный тренд, пришедший из Европы

Конечно же, пока что многие из них выглядят как экзотика из-за непривычной ультрасовременной формы. Но пройдёт время, появятся новые односкатные конструкции, более необычные, а нынешние уже вовсю будут украшать частные дома.

Видео: необычные крыши частных домов — идеи для строительства

Двускатные крыши

Несмотря на массу вариантов, двускатные крыши для невысоких домов остаются самыми востребованными, поскольку:

выглядят такие конструкции выразительно и аккуратно;
Особая изюминка — внешняя дымовая труба, присущая домам викторианского стиля
имеют понятную и несложную стропильную систему;
Стропильная система двускатной крыши отличается простотой и лёгкостью монтажа
отличаются простотой и бережливостью в обустройстве, а также надёжностью в эксплуатации;
обеспечивают хорошую вентиляцию, равномерный прогрев чердачного пространства и быстрый сход подтаявшего снега, что особенно ценно для построек в северных регионах;
дают возможность использовать любые материалы и при желании оборудовать подкровельное пространство относительно угла наклона в подсобное помещение или в полноценную жилую мансарду.
Одноэтажный коттедж с мансардой и многоуровневой двускатной крышей выглядит впечатляюще и добротно

К тому же двускатные стропильные системы довольно разнообразны, благодаря чему формы двускатных кровель порой получаются просто фантастическими.

Удивительные и дивные по форме кровли получаются благодаря необычным вариантам устройства стропильной системы

Фотогалерея: дома с двускатными крышами — сказка наяву

Двускатную вальмовую крышу одноэтажного коттеджа украшают различные стильные элементы Современное исполнение позволило создать очаровательный тюдоровский одноэтажный дом с двускатной крышей Соломенной крыше можно придать любой, даже самый замысловатый и фантастический вид Японцы часто создают оригинальные, остроумные, порой причудливые формы домов и крыш, которые очаровывают простотой и затейливостью Отличительная особенность английских домов с мансардой — большой уклон скатов кровли и несколько асимметрично расположенных фронтонов

Нюансы одноэтажных домов с двускатной крышей:

обустройство подкровельного помещения влияет на высоту стропильной системы, что требует усиления стропил, а это означает удорожание строительства;
Под двускатной крышей можно обустроить жилое или нежилое чердачное помещение
угол покатости скатов зависит от размеров самого дома и тоже влияет на высоту конструкции;
наличие фронтонных окон усложняет строение крыши и увеличивает затраты на её возведение;
при монтаже кровли нужна особая тщательность расчёта кровельных узлов — дымоходов и вентиляционных шахт.
Обустройство стропильной системы двускатной кровли имеет различные варианты

Видео: оригинальный дизайн дома с помощью крыши

Четырёхскатные крыши

Крыши с четырьмя скатами отличаются повышенной надёжностью. Они устойчивые и отлично противостоят ветрам.

Одноэтажный дом с четырёхскатной крышей и большой открытой верандой отличается устойчивостью и оригинальным внешним видом

Выполняются четырёхскатные крыши в виде:

шатровой конструкции, где все 4 ската объединены в одной точке;
Шатровая крыша подходит для домов в виде квадрата или правильного многоугольника
и вальмовой (полувальмовой), состоящей из двух скатов в виде трапеции и двух треугольной формы, соединённых коньковой балкой.
Интересная идея для современного загородного дома — асимметричная четырёхскатная крыша из тростника в тандеме с рифлёным деревянным фасадом

Шатровые четырёхскатные крыши экономичны в расходе стеновых материалов за счёт отсутствия щипцов (фронтонов). Однако имеют сложную несущую систему и проблемы с подгонкой кровельных настилов. Наиболее удачно смотрятся вальмовые крыши, особенно на одноэтажных домах, больших по площади. Такие конструкции придают строениям солидность. К тому же вальмовые крыши выгоднее шатровых по использованию кровельных материалов. Их единственный недостаток, как и полувальмовых конструкций — сложность кровельных работ.

Стропильная систем четырёхскатной кровли сложнее, чем двускатной

При выборе четырёхскатной версии нужно обращать внимание на такой фактор, как покатость кровли. Угол наклона скатов позволяет свободно отводить с крыши осадки, поэтому является значимым критерием эстетичного вида крыши, её безопасности и прочности.
Его допустимое значение от 15 до 65° и зависит:

От климата конкретной местности. Если дом расположен в регионе с обильными осадками и снегами, то целесообразно делать уклон крыши от 45°. Меньшая крутизна кровли годится для домов, расположенных в сухих районах. А пологая крыша с углом наклона скатов до 30° подойдёт для районов с частыми порывистыми ветрами.
От укрывного материала. Для рулонных покрытий угол наклона предусмотрен в диапазоне 5–25°, штучных — не менее 15°, а габаритные кровельные материалы типа металлочерепицы и шифера укладывают на кровли с покатостью 25° и больше.
От наличия мансардного помещения. Здесь особенно точно надо рассчитать угол наклона, чтобы не занизить полезную площадь и, наоборот, не завысить её и получить неиспользованное пространство под коньком. Оптимальный угол наклона 38–45°. При крутизне скатов меньше 30° лучше сделать чердачное помещение.

Увеличение угла наклона кровли — это значит увеличение длины стропил и площади стропильной системы. То есть больший расход материалов и дороже строительство.

Видео: готовая четырёхскатная крыша — обзор

Крыши шале

Отличительные свойства конструкций шале — высокая надёжность, использование исключительно природных материалов и большие размеры.

Крыши шале отличаются большими свесами

Сразу нужно понимать, что такая крыша не может быть дешёвой. Это широкая двускатная конструкция, чаще всего деревянная, с большими свесами, мощными стропилами и кровельными балками, выпущенными за поверхность стен на 1,5–3 м. К тому же мягко покатая, с широким углом раскрытия и небольшим расстоянием до земли. В силу чего водосток под такую кровлю не монтируется. Благодаря подобному строению она отлично показала себя в самых экстремальных условиях.

Привлекают внимание массивные деревянные балки подпирающие крышу — смотрится конструкция необычно и заманчиво

Преимущества крыши шале:

Хотя крыша шале выглядит внушительно и тяжеловесно, она не создаёт особо сильное давление на фундамент.

Поэтому такая конструкция хорошо подходит к малоэтажным домам с малозаглубленным основанием и её несложно сделать собственными силами. Нужно лишь обязательно соблюдать традиционную величину откосов. Самый простой способ обустройства шале:

Крепят к концам балок обвязку, которая будет удерживать нижний ряд кровельного покрытия.
Стропила вынесены далеко за пределы стены — в этом и состоит особенность крыш в стиле шале
На боковые стены устанавливают консоли. Они выполняют опорную функцию и к тому же декоративную.
Для крыш в стиле шале устанавливают по периметру боковых стен мощные консоли для опоры стропил

Архитектурная особенность дома в стиле шале — сильно нависающая над стенами крыша, что придаёт облику дома необычайную красоту.

Стиль шале — это бренд прошедший сквозь время и завоевавший сердца многих сегодняшних домовладельцев

Видео: дома и крыши в стиле шале

Вальмовая крыша

Ключевые признаки вальмовых крыш — наличие слуховых и мансардных окон. Они обеспечивают естественную вентиляцию подкровельного пространства и высокий уровень освещённости. Однако нужно понимать, что при равных размерах дома площадь вальмовой конструкции будет больше площади двускатной крыши — строительство обойдётся дороже, зато результат намного эффектней двускатной версии.

Если сравнивать разновидности крыш одноэтажных домов, то постройки с вальмовой крышей в числе первых — даже небольшие по площади дома под вальмовой кровлей смотрится куда дороже и эффектнее двухскатного варианта

Самые распространённые варианты вальмовых крыш:

полувальмовая (голландская) конструкция — строится по принципу ломаной мансардной с той лишь разницей, что у нижней полувальмовой крыши 4 ската;
Вальмовая крыша может иметь висячие или наслонные стропила
Плюсы вальмовой кровли:
- имеет жёсткую конструкцию, оттого маловероятна её деформация;
- хорошо противостоит порывистым ветрам;
- большие карнизные свесы защищают фундамент и стены от залития и часто используются как навесы над террасами;
- визуально делает фасад мансардного дома более низким.
Недостатки вальмовой конструкции:
- сложность и дороговизна;
- уменьшение чердачного пространства, что особенно неудобно при желании обустроить мансарду;
- слуховые и мансардные окна, с одной стороны, дают дополнительное освещение, а с другой — при недостаточной герметичности способны пропускать влагу.
Вальмовая крыша для одноэтажных домов стала своего рода стандартом, особенно в степных, лесостепных зонах и холмистых районах с изобилием сильных ветров.
Иногда конструкцию с эркером намеренно увеличивают до второго этажа, но не разрывают кровлю пристройки с вальмовой крышей дома
Такой вариант кровли обойдётся недёшево, но и прослужит десятки лет, отлично защищая дом от природных негативов.
Видео: вальмовая крыша из металлочерепицы
Многощипцовые крыши
В последние годы всё чаще встречаются многощипцовые конструкции, венчающие одноэтажные постройки. Отличие таких кровель в сложности их возведения, что влечёт приличные финансовые затраты, но дома с многощипцовыми крышами смотрятся грациозно и эксцентрично.
Среди разнообразия крыш многощипцовая считанется самой сложной и дорогой конструкцией, но это не останавливает тех, кто хочет украсить свой дом грациозной импозантной кровлей
Для многощипцового варианта подходят любые конфигурации и размеры зданий, однако, проще сооружать такие кровли на прямоугольных и квадратных строениях.
Видео: крыши домов
Многощипцовые кровли делают не только с целью защитить строение от непогоды, но и ради их красоты, оригинального броского дизайна. Нередко такие конструкции используют в составе комбинированных сложных крыш, например, устанавливают на мансардах, чтобы получить дополнительное освещение.
Такая крыша требует больших затрат и усилий, но очень украсит частный дом, сделает его потрясающе привлекательным внешне
Многощипцовые крыши бывают двускатные или многоскатные с различными уклонами. Последние создают крестовидную форму на поверхности дома.
Преимущества многощипцовых крыш:
- прочность, надёжность и большой срок службы;
- объёмность и красота за счёт увеличенных дизайнерских потенциалов;
- добавочная жилая площадь, хорошо освещённая и проветриваемая.
К недостаткам относятся:
Перед созданием многощипцовой кровли следует изначально просчитать собственные финансовые возможности, поскольку такая конструкция самая дорогостоящая.
Видео: устройство крыши дома — что нужно знать
Невозможно предугадать заранее, какой тип крыши подойдёт к конкретному дому, как не существует и универсального проекта. Застройщики выдвигают собственные требования, желания и предпочтения. Можно лишь сказать, что, проектируя крышу самостоятельно, просмотрите все варианты. Учтите нюансы, чтобы соразмерно своим возможностям выбрать добротную, эстетичную и стильную кровлю.

стропильная система, конструкция и планировка

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема — тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки — специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов — бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель — минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
Набивается контробрешетка и обрешетка;
Монтируется выбранное кровельное покрытие;
С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
Можно приступать к внутренней отделке помещения!

схема, как рассчитать, как построить, из металлочерепицы, с эрекром. Как делается крыша конверт

Качественные проекты мансардных крыш рассчитаны на строительство дополнительного жилого помещения на чердаке, если крыша дома имеет наклонную либо ломаную форму. Строительные нормы рассчитаны на расположение линии пересечения кровли и фасада на высоте до 1,5 метров. В противном случае мансарды не будет, получится обыкновенный чердак, непригодный для нормального проживания.

Профессиональный проект мансардной крыши частного дома предполагает высоту стены от 1,4 метра, чтобы удобно было у вертикальной стены сидеть.

Современный проекты домов с мансардной крышей весьма экономичен, не предполагает возведения сложного дорогостоящего фундамента.

Совет! Следует обращать внимание на гидро- и пароизоляцию дома, чтобы здание «дышало».

По виду кровельного материала

Но если вы думаете, что крыши можно классифицировать лишь по конструкции стропильной системы – вы ошибаетесь. Разбивку также можно осуществить и по виду кровельного материала.

Их всего пять:

плёночный;
мастичный;
листовой;
рулонный;
штучный.

Правда, для дачного строительства интересны только два из них, это: штучный и листовой.

Начнём с последнего.

Листовая кровля

Листовой кровельный материал — это самая широкая группа кровельных материалов. Сюда входят и шифер и металлочерепица и профнастил и различные картонно-битумные листы.

Для того чтобы перечислить всё то, что на сегодняшний день навыдумывали производители, пришлось бы потратить целую книгу, мы ограничимся лишь несколькими наглядными примерами как это может выглядеть.

Вот эта симпатичная кровля выполнена из битумной черепицы, только этот пластичный материал позволил бы с таким изяществом повторить все плавные изгибы конструкции.

Не отстают по красоте и крыши из металлочерепицы. Для широких скатов это объективно лучший вариант.

А этот пример специально для тех, кто поспешил слить в утиль обычный восмиволновый шифер. При должном умении и фантазии и из него можно построить красивую кровлю.

Штучная кровля

Но всё вышеописанное привычно для глаза и такие примеры мы можем увидеть каждый день. Намного интереснее обстоят дела из штучным кровельным материалом. Вот только некоторые примеры:

Полностью деревянный домик, интересно, да? Тесовая кровля, которая тут используется, относится как раз к штучным материалам. Такую каждый день не увидишь.

А вот эта красотища, выполнена и обычного камыша. Аж не верится что из него можно творить шедевры. А между тем – это сейчас одни из самых модных и дорогих видов кровли, цена за квадратный метр которой иногда достигает и 200 евро.

Но если вы думаете, что удивить теперь вас уже невозможно, посмотрите на крышу из природного камня. Да, и такие бывают. Конечно, лёгкими и пушистыми их не назовёшь, но вот насчёт долговечности они могут поспорить с самими скалами.

Ну и, конечно же, самой оригинальной среди штучных кровель следует признать норвежскую травяную крышу. Иметь у себя луг над головой – мечта любого природолюба. Можно только позавидовать жильцам таких домов. У них, что называется, жизнь по фен-шую.

Вы, мои уважаемые читатели, наверное, уже устали от столь обширного обзора, а потому будем прощаться, но мы ещё обязательно встретимся на других страницах нашего блога.

Василий Молька

Алгоритм действий

При строительстве мансарды воспользуйтесь следующим алгоритмом:

Сначала выбираем вариант конструкции будущей двухскатной крыши, можно подобрать готовые проекты мансардных крыш, поискав их в интернете.
Проводим расчет стоимости возведения мансарды.
Приобретаем материалы, реализуем проект мансардной крыши на практике.

Характеристика двухскатной полувальмовой кровли

Такой вариант кровли признан функциональной и оригинальной конструкцией. Под кровлей можно возвести мансарду, в которой будет комфортно проживать. Самыми востребованными материалами для подобной кровли являются металлочерепица и профнастил.

Характеристика вальмовой крыши

У такой конструкции предполагается четыре ската, из них два имеют треугольную форму, два выполнены в форме трапеции. Слои крыши напоминают слоеный пирог:

металлочерепица;
слой гидроизоляции;
контробрешетка;
обрешетка;
слой утеплителя;
начальная обрешетка;
карниз;
слой пароизоляции;
стропило.

Структура навесного покрытия

Несмотря на огромный выбор навесных покрытий, их основа не претерпевает существенных изменений.

Если человек взглянет на любой проект крыши дома, то он увидит, что структура навесного покрытия состоит из таких элементов:

Сскаты. Основа крыши, покрыта кровельной составляющей.

Карнизный свес. Расположен с двух боков навесного покрытия. Необходим для крепления к нему систем водосточного слива.

Конёк. Верхняя оконечность навесного покрытия. Основная точка, где соединяются друг с другом скаты. Отсутствует в таких видах как односкатная и шатровая крыша.

Фронтонный свес. Часть ската, которая выпирает над фронтальной стороной навеса.

Ендова. Внутренний угол крыши, образованный за счёт крепления друг к другу скатов. Используется только в самых “тяжёлых” вариантах.

Стропильная система. Элемент – основа для всех скатов. Может быть в нескольких вариациях, но самым популярным является так называемый “треугольник” (именно он может обеспечить нужную жесткость для каркаса).

Особенности монтажа

Крыша с конвертом и ее схема — достаточно прочная, надежная, но проблематичная для проектирования и монтажа конструкция, которая требует тщательных расчетов и столярного мастерства. Наиболее сложными узлами считаются коньковые соединения, где диагональные стропила сходятся с коньковым брусом. В общих чертах строительство кровли, формой напоминающих конверт, состоит из следующих этапов:

Закладка мауэрлата. Сначала очередь на верхнюю обвязку дома укладывают мауэрлат. Этим термином называют прочный, толстый брус прямоугольного или квадратного сечения, в который врезаются стропильные ноги. Он необходим для лучшего распределения веса конструкции.
Установка вертикальных стоек. На внутреннюю несущую стену, покрытую лежнем, устанавливают вертикальные стойки, поддерживающие коньковый прогон. У вальмовой крыши минимум 2 стойки, а у шатровой – всегда одна.
Затем происходит установка диагональных стропил, их подрубают таким образом, чтобы они соединялись с вертикальными стойками и коньковым прогоном.
После этого приступают к фиксации рядных и накосных стропил, которые формируют плоскость ската кровли-конверта.
Следующий этап – монтаж обрешетки. Обрешеткой называют рейки, фиксируемые перпендикулярно стропильным ногам, которые распределяют вес кровельного материала.

После сборки стропильного каркаса можно приступать к гидроизоляционным работам и утеплению ската, а затем поверхность крыши покрывают кровельным материалом. Последним этапом кровельных работ будет обустройство водосточной системы и доборных декоративных элементов.

Функции кровли

Прямое назначение крыши — это защита строения от внешнего воздействия окружающей среды. Данная конструкция является неотъемлемой частью любого здания. Она должна быть способной принимать на себя нагрузки различной степени тяжести, а также красиво выглядеть и украшать дом.

В настоящее время существует огромное многообразие современных кровельных материалов, которые имеют отличные свойства и характеристики. При выборе подходящего материала учитывают множество факторов, от которых и будет зависеть внешний облик будущей крыши.

Самыми распространенными видами крыш считают плоскую и скатную. Плоский вид крыши используется крайне редко и объясняется это ее дороговизной, так как для подобной конструкции требуется особо прочный каркас.

Без несущей конструкции крыша может не выдержать большой нагрузки, например большого количества снега. Несмотря на это, у плоской кровли есть и преимущества. Если взглянуть на фото красивой прямой крыши, то можно отметить, что это идеальная площадка для организации террасы, зимнего сада или тренажерного зала.

Проектирование двускатной кровли

В случае строительства нового дома, замене старой крыши, учитывайте внешние характеристики крыши. Распространены проекты домов с мансардной крышей (на фото выше) по следующим причинам:

приемлемая стоимость;
эстетичный внешний вид;
несложный монтаж;
не скапливается снег, вода.

Скаты скрепляются между собой под некоторым углом, в качестве опоры выступает сам дом. Крепление сверху осуществляется к коньку дома, сбоку стенами. Стропильная система для проекта стропильной системы мансардной крыши дома 9х9 предполагает использование сухого, высококачественного бруса.

До начала строительства брус обрабатывают химическими веществами для защиты от повышенной влажности, грибковых заболеваний. Желательно покрывать брусья антисептическим и пожаробезопасным составом.

Составные части двускатной кровли

Мансардная двускатная кровля предполагает наличие следующих составных частей: стропил, балок, мауэрлата, конька, прогонов, подкосов, затяжки, подпорок.

При желании можно найти бесплатно следующие проекты мансардных крыш:

симметричных, основой которых является треугольник;
ломаных, позволяющих максимально использовать свободную площадь под жилье;
несимметричных, придающих зданию оригинальный вид, уменьшающие при этом площадь на чердаке.

Совет! При выборе простого проекта ломаной мансардной крыши, можно вести строительство своими силами, а вот серьезные проекты желательно поручать профессиональным строителям.

Чертеж двухскатной кровли

Если в ваши планы входит самостоятельная реализация проекта гаража с мансардной крышей, соблюдайте последовательность действий:

начните с эскиза;
продумайте план будущей кровли;
выполните все расчеты;
закупите материалы для стропил и покрытия.

Чертежи мансардных крыш можно скачать с разнообразных строительных сайтов либо приобрести у профессиональных инженеров.

Совет! Не экономьте на чертежах, от их качества зависит надежность конструкции, ее долговечность.

Видео покажет этапы возведения мансардной крыши над гаражом:

Недостатки горизонтальной крыши

Самый главные недочет горизонтальной поверхности крыши – это возможность протекания. Вода от растаявшего снега может просачиваться через микротрещины в кровле.

Спустя несколько лет небольшие трещины и повреждения станут шире, и влага будет попадать внутрь помещения. Избежать этого можно лишь путем правильного, грамотного построения кровельной конструкции.

Еще один недостаток – это снежные завалы, которые придется расчищать вручную, если площадка крыши будет использоваться в зимний период.

Исходя из перечисленных минусов, можно сделать вывод, что доверить сооружение крыши можно исключительно профессионалам своего дела и тогда проблем в процессе эксплуатации не возникнет.

Один из наиболее простых вариантов – шатровая крыша.

Есть у схемы расположения скатов конвертом определенные недостатки, с которыми приходится мириться и учитывать при планировании устройства кровли:

Конструкция получается значительно сложнее, чем у двухскатной крыши. Тем более, односкатное строительство требует использования большого количества дефицитного длинномерного бруса, доски и металлических уголков крепежа;
Крыша конверт дает возможность максимально равномерно перераспределить приходящиеся на стены дома нагрузки от веса стропильного каркаса, кровельного покрытия, снега и льда;
Спланировать и собрать крышу конверт своими руками, не имея практического опыта расчёта и постройки подобных объектов, практически невозможно, даже если имеются уверенные навыки столяра-плотника и определенный стаж работы.

Разнообразие архитектурных решений крыш

Архитектура дома, окружающая его природная среда, назначение и условия эксплуатации, эстетический вкус домовладельца определяют конструкцию крыши, материал кровли, применение доборных элементов.

Многовековые накопления знаний и мирового опыта архитекторов и строителей всего мира разработали и предлагают более десяти видов крыш, основными из которых являются:

Односкатная крыша

Односкатная – самая простая и дешевая. Такая применяется для хозяйственных построек.

Применение её на частном доме создает различные фантазийные решения – разноуровневость частей дома, устройство нескольких скатов в сложных комбинационных крышах и др.

Двускатная – простейшая для дачного и сельского строительства. Привлекает дешевизной, легкостью строительства, возможностью использования чердачного пространства для устройства мансарды. Выбор углов наклонов скатов позволяет крыше самоочищаться в зимний и весенний периоды.

Плоская крыша

Плоская – простота изготовления её позволяет строить дома в местностях с малым количеством годовых осадков. Площадь крыши может служить дополнением к общей площади участка.

Четырехскатная или вальмовая крыша

Четырехскатная или вальмовая – сложная в изготовлении. Основной вид крыши в малоэтажном строительстве прошлых веков. Чердачная площадь такой крыши не позволяет оборудовать вместительную мансарду.

Полувальмовая крыша

Полувальмовая – двускатная (мансардная) или четырехскатная. Такая полезна на местности, где ветры дуют со всех сторон. Сложная и дорогая в изготовлении.

Шатровая крыша

Шатровая – четыре треугольных ската образуют шатер. Преимущеста такой крыши – максимальное использование чердачного пространства для мансарды, красивый внешний вид. Недостаток — сложная в строительстве.

Многощипцовая крыша

Многощипцовая – применяется в домах сложной архитектуры, имеет много фронтонов, ендов, скатов, щипцов и других «архитектурных извращений». Её строительство под силу мастерам высокой квалификации.

Купольная крыш

Купольная – в частном строительстве почти не применяется из-за сложности и непрактичности дома круглой или многогранной архитектуры.

Сложная комбинационная крыша

Сложная комбинационная крыша — применяется в домах с разновысокими пристройками жилого и хозяйственного назначения.

Фото крыш частных домов можно найти в любых альбомах и литературе по архитектуре малоэтажных домов.

Для частного строительства большое значение уделяется финансовой стороне вопроса. Стоимость крыши зависит от её конструкции (чем проще, тем дешевле), материала кровли, гидроизоляции, утеплителя, доборных элементов и пр.

Новые тенденции мансардного пространства

Оставив в стороне все исторические мотивы, архитекторы предлагают совершенно новый дизайн домов с жилой крышей. За основу взяты принципы строительства северных народностей, где суровые условия заставляли обустраивать подкрышное пространство как можно теплее. Так, например, ультрасовременный вариант: четырехскатная крыша с облицовкой из того же материала, что и фасад.

Крыша дома с мансардой фото которой представлено, выполнена в темных тонах – это дань морозам: солнце быстрее прогревает такую кровлю, а значит, в доме будет тепло.

Для тех, кто строится на два дома, подойдет вариант в виде нескольких жилых объемов, соединенных одной крышей. Получается 2-3 домика с мансардами – вполне удобное малоформатное жилье.

Панорамные окна, правильный подбор материалов и в итоге получается стильное и комфортное жилье достаточной площади. Малоформатные дома с крышей без отделки кровельными материалами – еще один современный вариант. Проекты предусматривают ограничение площади, потому вопрос с жильем под крышей особенно актуален.

Окна в мансардном этаже обеспечивают достаточно тепла и освещения.

Что касается односкатных крыш, то вопреки мнению отечественных строителей, они также могут быть весьма удобными для размещения жилых комнат. При всей минималистичности, вариант отличается не только экономической выгодой, но и разнообразием вариантов. Например, изогнутая крыша для мансарды с окнами выглядит очень привлекательно.

Разновидности кровель в частном доме не имеют числа. Например, чтобы не нагромождать серьезной нагрузки в старом доме, подойдет остекленная «жилая крыша», выстроенная с применением самых легких материалов.

Подобные решения и конструкции хороши для маленьких домиков и для домов, возведенных из пенобетонных, прочих облегченных материалов. А если хочется не только практичности, но и невероятной футуристичности строения, следует выбрать остекленный и максимально открытый дизайн.

Сплошной остекленный фронтон, шикарный балкон – такой загородный особняк не только идеально вписывается в ландшафт, но и позволяет буквально «не чувствовать стены». Вариант с ассиметричным расположением скатов двускатной крыши, обустройством мансарды с балконом – еще один эко-дизайн.

А тем, кто любит необычные формы, подойдет выносная мансарда, слегка нависающая над основным строением. Кроме того, что это эффектно, такой дизайн позволяет максимально использовать чердачное пространство, получив просторный «второй этаж», к тому же образуется неплохой навес для веранды.

Разнообразные виды крыш частных домов заставляют задуматься над выбором. Удобство теплого чердака еще и в том, что при достаточности площади, комнату можно обустроить и в том случае, если строения уже ветхие. Следует лишь правильно просчитать возможную нагрузку, выбрать более легкие варианты перекрытий, подновить кровлю и утеплить чердак – готовая комната станет уютной, домашней, достаточно приложить немного усилий и фантазии.

Крыши в зависимости от конструктивных особенностей

Итак, если говорить в целом, то все крыши по своим особенностям в конструктивном плане делятся на скатные и плоские. И те, и другие имеют ряд достоинств и недостатков.

1. Например, в настоящее время крыши плоского типа в процессе возведения жилых частных домов, практически не используются. Причина кроется в том, что уклон в 3 градуса, который имеет крыша такого типа, ведет к тому, что с нее плохо «скатываются» атмосферные осадки. А это значит, что о хорошей надежности плоской крыши говорить не приходится.

Да и в дизайнерском отношении плоская крыша сильно проигрывает скатной. Поэтому, в большинстве случаев, плоская крыша оборудуется тогда, если на ней планируется организовать какое-либо дополнительное пространство типа бассейна, палисадника или террасы.

Конструкция плоской крыши. Фото — jwroof.com

2. Намного практичнее в этом плане скатная крыша, которая имеет ряд преимуществ по отношению к крыше плоского типа. Достаточный угол ската способствует тому, что крыша самостоятельно очищается от воды и снега, и в целом представляет собой более надежную конструкцию, нежели плоская крыша. Под такой крышей можно легко сделать чердак или мансарду.

Несмотря на ряд достоинств, у скатной крыши имеются и некоторые недостатки, которые связаны с дороговизной строительства и со сложностью ее ремонта в процессе эксплуатации.

Строение скатной крыши.

Особенности конвертных крыш

Конвертом называют кровлю, верхняя проекция которой напоминает старые конверты. На современные модели она не похожа – другое соединение концов, однако используется такая схема очень давно и получила свое наименование еще в позапрошлом веке.

Каркас крыши конвертом предполагает несколько особенностей:

отсутствие фронтонов – эти элементы являются самой уязвимой частью кровли и первыми повреждаются при сильном ветре или дождях, в схеме конверта они отсутствуют, что упрощает монтаж и обеспечивает большую долговечность конструкции;
такая крыша обеспечивает создание большого подкровельного пространства;
четырехскатная крыша конвертом устанавливается на зданиях, проекция которых представляет собой прямоугольник или квадрат;
конструкция универсальна и используется как для жилых зданий, так и для хозяйственных построек.

Расчет схемы крыши конвертом заметно сложнее, чем проектирование односкатной или простой двускатной крыши. Если нет опыта кровельщика, проектирование лучше поручить специалисту.

Существующие разновидности крыш домов

Выбрать правильную и надежную крышу – миссия серьезная и ответственная. Ведь возводится она не на один сезон, а на десятилетия. К тому же красивая кровля – это еще и достойный внешний вид вашего дома. Фото частных домов, красивые крыши которых безупречно завершают архитектурную композицию, наглядное тому подтверждение. Также каждый застройщик стремится придать крыше возводимого дома рациональную форму, которая сможет перенести все капризы погоды.

Комбинированный тип крыши загородного дома

Формы крыш для частных домов, фото которых можно отыскать в интернете, отличаются удивительным разнообразием. Многочисленные модели конструкций могут стать основой для смелых идей и помочь определиться с выбором. Современные проекты крыш частных домов позволяют реализовать самые оригинальные задумки в любом стиле.

Перед тем как остановиться на оптимальном варианте крыши частного дома, следует ознакомиться с существующими формами и конструктивными особенностями кровель. Основными критериями, по которым классифицируют крыши различных типов, являются:

уклон кровли;
форма конструкции;
материал крыши.

Выбор той или иной конструкции крыши зависит от многих факторов, например, климата в регионе

Насколько идеально подойдет тот или иной вид крыши для дома зависит от правильного подбора всех трех параметров. Главным фактором, оказывающим влияние на конструкцию крыши, является климатическая зона. Особенности климата и будут влиять на уклон конструкции, ее форму и выбор кровельного материала. Нет смысла сооружать крышу с небольшим уклоном в районе, где выпадает большое количество снеговых осадков: они будут скапливаться и разрушать конструкцию.

Плоские крыши относительно недороги в исполнении, так как в этом случае потребуются минимальные затраты на материалы и работу по обустройству. Можно не волноваться, что кровлю сорвет ветер. Многие на плоских крышах обустраивают дополнительные открытые площадки для различных нужд. Но следует учитывать, что осадки будут портить такую кровлю, образовывая на поверхности лужи.

В современном дизайне домов часто можно встретить комбинирование различных видов крыш

Существует также разделение крыш на неэксплуатируемую и эксплуатируемую, чердачную и бесчердачную. Эксплуатируемые кровли как раз и используют в качестве площадок для отдыха и спорта, покрыв их специальным материалом. Площадь такой крыши, как правило, равна площади самого дома, поэтому многие владельцы задумываются о рациональном использовании этого пространства. Серьезным недостатком является незащищенность покрытия от осадков.

При укладке металлочерепицы максимальный угол наклона не нормируется, а минимальный составляет 15°

Чердачными называют конструкции, когда расстояние между перекрытием и поверхностью крыши не больше 1,5 м. Обычно пространство под такой крышей эксплуатируют в технических целях. Бесчердачные крыши применяют, когда есть задумка использовать пространство под крышей в качестве жилой комнаты – мансарды. Кроме того такой дополнительный этаж можно надстроить над существующим домом.

В большую группу выделяют разновидности крыш по геометрической форме и количеству скатов. Скатной крыша называется, если угол ее наклона превышает 10°. Крыши бывают с одним, двумя и четырьмя скатами. Более сложные конструкции имеют совмещенные скаты – это шатровые, многощипцовые крыши. Реже в частном строительстве встречаются купольные или конические модели. Крыши, включающие несколько различных форм, называют комбинированными.

Эксплуатируемый тип кровли: на плоской поверхности обустроена площадка для отдыха

Красивые мансардные крыши из камыша

Всплеск интереса к экологически чистым материалам сыграл определенную роль в возрождении популярности камышовых и соломенных крыш в европейских странах. Самыми важными аргументами в пользу кровель из камыша послужили прекрасная способность задерживать осадки и сохранять тепло, натуральность и оригинальный внешний вид.

Фото: danmardomy.pl

Природные бежевые и дымчатые оттенки камышовых крыш смотрятся необычно, но при этом естественно вливаются в цветовую гамму ландшафтного дизайна и органично дополняют ее.

Фото: danmardomy.pl

Фахверковые дома с мансардой под кровлей из натурального материала — традиционный вид построек в Северной Европе.

Фото: dizainall.com

Необыкновенно красивы тростниковые крыши с мансардой и слуховыми окнами округлой формы, будто бы «выросшими» из толщи кровельного покрытия.

Фото: dizainall.com

Создание мансардной кровли из камыша — это своеобразное искусство — на фото вы видите, насколько филигранно вырезан декор слухового окна мансарды.

Фото: dizainall.com

Пластичность камышовых стеблей позволяет создавать кровли сложной формы, особенно, если в доме предусмотрен мансардный этаж с несколькими комнатами.

Фото: dizainall.com

Тростник и камыш — идеальный материал для формирования округлых кровель. Такая грибовидная крыша с миниатюрными мансардными окошками станет колоритным элементом архитектуры частного дома из бруса или бревна.

Фото: dizainall.com

С камышовой крышей прекрасно сочетаются на только дома провинциальной архитектуры, коттеджи современного дизайна также могут быть удачно обустроены такой кровлей. На фото вы видите нетривиальное решение — кровельное покрытие переходит с крыши на фасады здания, за счет чего дом выглядит более уютным и, что немаловажно, более теплым.

Фото: dizainall.com

К неоспоримым «плюсам» камышовых кровель относят их способность сохранять стабильную температуру внутри дома и в жару, и в морозы и при этом обеспечивать достаточную вентиляцию мансарды и других помещений. Существенный «минус» камышовой кровли — это высокая воспламеняемость, но современные антипиреновые пропитки позволяют улучшить ее противопожарные свойства. Кроме того, обустройство такой крыши выльется в немалую сумму.

Типы крыш

Кровля с наклоном бывает односкатная и многоскатная. Первый тип чаще всего применяется для построек с небольшой площадью: сараев, беседок, гаражей и жилых домов, в которых 2 – 3 комнаты. Крутизна наклона ската такой крыши обычно небольшая – до 30 градусов. Построить для нее каркас легче, чем для многоскатных вариантов, существуют оригинальные проекты, которые имеют прекрасный визуальный облик.

Самый распространенный вид кровли для частных домов – это двухскатная, которая активно используется при строительстве и сегодня. Чаще всего в профиль она имеет форму равнобедренного треугольника, фронтоны вертикальные с углами наклона боковых сторон 15, 30, 40 и 45 градусов.

Их строительство упрощает то, что из-за широкого распространения существует огромное количество проектов, инструкций по возведению стропильной системы и кровельного покрытия.

Двухскатная кровля в профиль чаще всего симметричная. Реже встречаются проекты крыш, имеющие разные скаты, отличается их длина и, соответственно, угол наклона к горизонту. Подобный дизайн смотрится очень оригинально, часто он предусматривает монтаж оконных проемов на одном из скатов. Созданная для него стропильная система практически не отличается от симметричной конструкции.

Трехскатная крыша – это практически та же двухскатная, только усеченная с одной из боковых сторон. Один из скатов в виде равнобедренного треугольника, два других имеют формы трапеции. Усечение может быть полным – от конька до основания крыши или частичным, тогда остается участок прямого фронтона. Подобные варианты крыш широко распространены в нашей стране, их традиционно возводили много столетий. Популярны они и сейчас не только для жилых зданий, но и для гаражей, сараев и других хозяйственных построек.

Широко распространены при загородном строительстве крыши со скатами, состоящими из нескольких плоскостей. Каждая из них имеет разные углы наклона. Форма фронтона при этом пятиугольник или трапеция. Скатная крыша с пятиуголным профилем сохраняет свои защитные характеристики, при этом внутри остается больше свободного пространства для обустройства полноценной жилой комнаты.

Вальмовые крыши представляют собой двухскатные, только фронтоны у них усечены под некоторым углом, поэтому два ската у них в форме равнобедренных треугольников, а два – в форме трапеции, конек укороченный. Такие конструкции получили распространение в Голландии и Скандинавских странах, где требуется эффективная защита кровли от мощного ветра.

Схемы стропильной системы такой кровли усложняются, но опытными руками не составит труда возвести стропила самостоятельно.

В полувальмовых крышах усечение фронтона происходит не полностью до основания, подобные конструкции используют, например, если хотят создать в мансарде дополнительные боковые окна. Чертеж подобной кровли более сложен, чем у вальмовой, она имеет скаты в нескольких наклонных плоскостях в форме трапеции и треугольника, может быть пятискатная, шестискатная или других сложнейших конструкций. Полувальмовая крыша имеет оригинальный вид и хорошо защищена от ветра.

Шатровая кровля используется для зданий квадратной формы. Она имеет вид правильной пирамиды, скаты треугольные, расположенные под наклоном, то есть фронтоны отсутствуют. Часто такой тип используют для беседок и других малых зданий.

Многощипцовая конструкция крыши тоже чаще всего используется для квадратных домов, но можно ее возвести и на прямоугольном здании. По сути, она восьмискатная со скатами, имеющими одинаковые треугольные формы. Чаще всего проекты такой кровли представлены со сложным стропильным каркасом, наличием ендов и замысловатой системой карнизов и водосливов.

Бубновая кровля для квадратных в профиль зданий имеет 4 ската ромбовидной формы. Ломаная поверхность усложняет монтаж стропильной системы и настил покрытия. Но такие проекты смотрятся очень оригинально.

Наконец, по форме кровля может быть сводчатая, то есть обтекаемая, в профиль полукруглая. Подобная конструкция будет надежно защищать от ветра и осадков, но возводить ее сложно. Чаще всего такие крыши устанавливают не на жилых зданиях, а на беседках и небольших хозяйственных постройках.

Мансардные крыши: виды и особенности конструкций

Наверняка рано или поздно каждому владельцу частного дома приходит в голову мысль об обустройстве чердачной крыши – так называемой мансарды. Она позволяет расширить пространство постройки, тем самым сохраняя заветные метры самого участка. Кроме того, если проявить немного фантазии при строительстве и отделке этой части дома, то нестандартный и привлекающий вид вызовет восторг не только у гостей, но и простых прохожих. О том, как грамотно совместить все требования безопасности возведения и индивидуальный дизайнерский замысел, можно узнать из этой статьи.

Устройство и функции кровли

Кровлей называют сложную конструкцию, которой перекрывают верхний этаж сооружения с целью защиты внутренних помещений здания от проникновения дождя, ветра, снега или холода. Она состоит из своеобразного остова, каркаса, который придает крыше форму и уклон, а также из покрытия – гидроизоляционного материала, обеспечивающего защиту от попадания атмосферной влаги. Кровля выполняет следующие функции:

Защита от холода. Крыша дома является первым барьером, который встает между холодом окружающей среды и жилыми помещениями внутри. Она помогает сохранить тепло в доме в зимний период, а в летний она предохраняет их от перегрева в результате воздействия солнечных лучей.
Защита от ветра. Кровля должна защитить сооружение от проникновения холодного воздуха или ветра, часто являющиеся причиной серьёзных теплопотерь.
Логичное завершение архитектурного облика дома. Только грамотно спроектированная крыша может гармонично завершить архитектурный замысел сооружения, подчеркнуть его стиль.

Схема устройства крыши

Достоинства зеленой кровли

Зеленая кровля способна улучшить качества воздуха в самом здании и на территории вокруг.

Дома с зеленой крышей имеют повышенный уровень шумоизоляции. Особенно актуально это для построек, расположенных около автомагистрали или аэропорта.

Теплоизоляционные свойства здания также улучшаются с появлением на крыше зеленых насаждений. В холодное время года тепло удерживается внутри помещения, а в жаркую погоду в доме свежо и комфортно.

Зеленые растения и грунт защищают материал кровли от воздействия негативных факторов окружающей среды, значительно продлевая срок ее службы.

Эффективная защита от осадков. Растения, живущие на крыше, способны задерживать дождевую воду и защищать от снежных заносов.

Взгляните на фото дома с зеленой крышей, он имеет привлекательный и эстетический внешний вид.

Советы от профи

Специалисты строительной сферы рекомендуют придерживаться следующих рекомендаций:

кровельный материал выбирают при проектировании стропильной системы;
выбор кровельного материала зависит от угла наклона кровли;
крышу, имеющую два или четыре ската, можно накрыть любым кровельным покрытием;
при покупке кровельных материалов необходимо обязательно взять у продавца инструкцию по монтажу;
черепицу используют, если значения угла наклона кровли находятся в пределах от 30 до 60 градусов;
если уклон составляет угол от 8 до 18 градусов, целесообразнее использовать битумные покрытия;

стальные листы каждые 10 лет необходимо красить. Краска защитит кровлю от коррозии;
многощипцовые крыши кроют гибкими покрытиями: профнастилом, битумом, металлочерепицей;
монтаж металлочерепицы начинают с торцовой части крыши. Первые листы крепят к стропилу на один саморез, ввинченный – в сгиб волны. Это обеспечит подвижность листа и позволит его при необходимости выровнять. Металлочерепицу можно монтировать в любое время года;
все виды шифера укладывают внахлест, используя шарнирное крепление;
асбестоцементный шифер укладывают независимо от температуры воздуха, в то время как ондулин и шифер ПВХ в мороз приобретают хрупкость;

для укладки рулонных покрытий необходима сухая, теплая погода;
мягкую черепицу начинают укладывать от карниза;
прежде чем начинать укладку кровли из керамической черепицы, будет нелишним сначала потренироваться. Черепичины имеют специальную замковую систему;
элементы цементно-песчаной черепицы имеют уже готовые отверстия для гвоздей;
до начала работ необходимо позаботиться об огнезащитной и антисептической пропитке всех деревянных элементов крыши.

Общие правила работы с кровельным материалом представлены следующими:

нарезка производится на земле. Если все-таки возникла необходимость отрезать материал, уже находясь на крыше, то обязательно убирают опилки;
перед началом монтажа нужно обследовать плоскость крыши, на которую будет укладываться материал. Она должна иметь ровную и чистую поверхность;
работы выполняют в мягкой обуви, чтобы чувствовать поверхность;
до окончательного закрепления на листы наступать нельзя;
работы начинают с обработки препятствий – дымовых труб, слуховых окон;
элементы покрытия фиксируют при помощи рекомендованного производителем крепежа.

Крыша для частного дома. Виды крыш по конструкции: форма имеет значение

Современный дизайн крыш предполагает множество различных и оригинальных конструкций. Форма крыши обуславливает не только должную степень защиты дома от внешнего влияния, но и обеспечивает архитектурную выразительность. В частном строительстве выбор конструкции ограничивается лишь финансовыми возможностями собственника дома, что позволяет стать крыше основным декоративным элементом в оформлении всего дома.

Красивые крыши частных домов: фото галерея различных вариантов исполнения

Однозначно посоветовать оптимальный вид крыши можно, учитывая не только технологию возведения, но и пожелания владельца дома. Архитектурные предпочтения в частном секторе зависят еще и от местности, где расположен дом, так как издавна каждый регион отличался своим стилем и самобытностью. Чтобы узнать какими бывают крыши частных домов (фото многочисленных вариантов имеются в интернете), необходимо изучить данный вопрос, после чего выбор наиболее приемлемого варианта не составит труда.

Несмотря на простую конструкцию, существует много способов совмещения плоской крыши с современным дизайнерским стилем частного строительства. Моноскатный вариант кровли имеет незначительный набор составных элементов и не требует весомых финансовых вложений. В дизайне плоских крыш многие используют новое оригинальное направление – озеленение. Покрытая цветами и зеленью крыша добавит порцию романтики всему дому.

Наибольшей популярностью в загородных поселках пользуется двухскатная крыша. Фото частных домов демонстрируют типовые модели двускатных конструкций. Оригинально смотрится двускатная крыша со скатами, отличными по длине и уклону, более строга классическая модель с симметричными наклонными плоскостями. Важная деталь – возможность обустройства мансарды под двускатной крышей одноэтажного частного дома. Фото характеризует простоту и функциональность данного типа кровель.

Дом из бруса со сложной комбинированной крышей

Фото вальмовых крыш частных домов свидетельствуют о том, что такой дизайн кровли применяется в основном для коттеджей большой площади. Дома с такими крышами выглядят более солидно и презентабельно. Из-за отсутствия в конструкции фронтонов высота домов с вальмовой крышей визуально кажется меньшей, но это ощущение полностью компенсируется за счет наличия мансардных и слуховых окон. Они отлично освещают чердачное помещение и делают фасад всего дома более живописным.

Исключительными эргономичными преимуществами обладают ломаные конструкции кровель. Фото ломанных крыш частных домов наглядно иллюстрируют максимальную эффективность использования полезного пространства. Несмотря на то что сооружение такой конструкции влечет большие расходы, данные модели активно применяются в частном строительстве.

Классическая модель двускатной крыши с симметричными скатами

Любителям необычного дизайна как нельзя лучше подойдет многощипцовая кровля. Такие конструкции можно отнести к настоящим шедеврам. Уникальность их состоит в большом количестве ребер, граней, щипцов и скатов. Такая форма крыши стала популярной в современном частном строительстве коттеджей с мансардными помещениями. Если подобран удачный проект, можно возвести неповторимую конструкцию, ассоциирующуюся с крышами сказочных теремов.

Рассмотрев все варианты крыш для частных домов и тщательно разобравшись в особенностях и преимуществах каждого из них, можно принять оптимальное решение именно в вашем случае. Главное – ваш дом должен быть под надежной защитой.

Дома в викторианском стиле с мансардой

Англия — еще одна европейская страна помимо Франции, в которой строительство домов с мансардами приобрело небывалый размах. При кажущейся чопорности английские коттеджи очень уютно выглядят, и в большей мере такой эффект достигается благодаря красивому дизайну мансардных крыш с окнами.

Характерная черта домов с мансардой викторианского стиля — асимметричная и немного изогнутая линия кровли на фронтоне, а также большие слуховые окна.

Фото: houzbuzz.com

Нередко англичане обустраивают выход с мансарды на балкон, который задействует подкровельное пространство крыши террасы.

Милый колорит провинциальным английским домам придает цветовая гамма отделки фасада и деревянные ставни контрастного цвета на мансардных окнах.

Фото: houzbuzz.com

Фото: houzz.ru

Фото: houzbuzz.com

Отличительная особенность английских домов с мансардой — большой уклон скатов кровли и несколько асимметрично расположенных фронтонов. Необычность такой архитектуры усиливается за счет синего цвета фасадной отделки в сочетании с серым кровельным покрытием.

Современная интерпретация викторианской архитектуры — дом с вальмовой крышей и мансардой с небольшими балконами.

Односкатная крыша

Односкатная кровля представляет собой плоскость прямоугольной формы, опирающуюся на противоположные несущие стены.

Односкатная кровля бывает:

Вентилируемой;
невентилируемой.

Особенности проектирования

Проект односкатной кровли напрямую зависит от уклона. Так как на уклон конструкции влияет не только финишное покрытие, а особенность климатических условий, то все эти значения следует правильно рассчитать.

Важным показателем для проектирования любой кровли также является совокупная нагрузка.

Угол уклона

Угол уклона напрямую зависит от покрывного материала: покрытия отличаются способностью удерживать снеговые осадки.

Кроме того, в зависимости от природных особенностей, в местах где преобладают ветра, местность недостаточно защищена деревьями, рекомендуется изменить угол ската.

Варианты стропильной системы односкатной крыши

Стропильная конструкция крыши с одним скатом может быть:

Скользящей;
наслонной;
висячей.

Стропильный каркас выполняется чаще всего из деревянных элементов разного назначения.

Стропильная система односкатной крыши

Особенности монтажа

Монтаж односкатной стропильной конструкции производится на мауэрлат.

Если осуществляется монтаж каркаса висячего типа, то сначала изготавливается ферма на земле. По заданному шаблону изготавливается вся конструкция.

Кровлю можно оборудовать системой утепления. Для этого монтируют элементы, необходимые для теплой крыши.

Завершающим покрытием кровли является защитный покрывной материал.

Достоинства и недостатки односкатной крыши

Несмотря на простоту монтажа, незамысловатость конструкции, односкатная система имеет свои особенности.

Достоинства:

Недорогая конструкция;
простота монтажа;
небольшая нагрузка на стены и фундамент;
устойчивость к сильным ветрам.

Ремонтные работы в процессе эксплуатации на односкатной кровле производить не сложно, не слишком затратно.

Недостатки:

Необходимость уборки снега;
малая высота чердачного пространства.Преимущества такого вида — в прочности и надежности по устойчивости к капризам погоды.

Односкатная крыша

Конструкция, которая состоит их двух скатов, носит название двухскатной.

Двухскатные конструкции могут классифицироваться по расположении скатов:

симметричные;
асимметричные;
ломаные;
разноуровневые;
двухскатные с коньком на скате.

Кроме того, могут быть спроектированы другие конфигурации двухскатных крыш: ломаные с одного ската, двойные ломаные, с удлиненными козырьками или пристройками.

Варианты проектирования

Особе внимание уделяется нагрузке. Кроме того, важен угол наклона в соответствии с покрытием

Кроме того, важен угол наклона в соответствии с покрытием.

Проект двускатной крыши довольно простой, при правильном определении всех показателей (угла, нагрузки кровли, природной нагрузки) крыша будет надежной и долговечной.

Угол наклона

Среднее количество выпадаемого снега по региону учитывается при расчете кровельной нагрузки. Помимо этого, сила потоков ветра влияет на наклон ската.

При разном уклоне для различных материалов соответствует определенный угол уклона. Для всех материалов свои показатели.

Стропильная система

Стропильный двускатный каркас может иметь наслонную конструкцию, висячую, комбинированную.

Вариант стропильной конструкции выбирается исходя из пролета между внешними стенами. Помимо стропильных балок, конструктивными элементами стропильной системы являются: конек, мауэрлат, ригель, затяжки, также другие элементы.

Каждый из дополнительных элементов распределяет нагрузку, фиксирует или укрепляет более уязвимые части конструкции.

Стропильная система двускатной крыши

Монтаж

При монтаже двускатной крыши необходимо выполнить основные шаги:

Установить балки;
закрепить обрешетку;
установить кровельное покрытие.

В случае удлинения стропильных ног под свес монтируют дополнительные рейки.

Достоинства и недостатки

Двускатная крыша — самая распространенная модель кровли.

Это обусловлено преимуществом данной конструкции:

Возможность обустройства мансардой;
нет необходимости самостоятельно очищать покрытие от снега;
несложный проект;
разнообразие покрытий.

Недостатки:

Зависимость высоты крыши от пролета;
при обустройстве мансардного помещения требуется дополнительное усиление конструкции и обустройство оконных систем и элементов обогрева.

Двускатная кровля — не самая сложная конструкция, и при полном обустройстве она является самой востребованной.

Двускатная крыша

Как рассчитать крышу конверт?

Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь крыши. Обязательно прочтите эту статью, вам сразу станет всё понятно.

1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.

Обратите внимание

Фактическое количество определяется исходя из полезной площади единицы данного покрытия, указанной производителем.
Например, расчет металлочерепицы для крыши-конверта:

Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас;
Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок;

Обратите внимание

Аналогично вычисляем нужное количество коньковых элементов: суммируем длины всех хребтов вальм и конька вальмовой крыши, вычитаем из длины элемента 10 см, делим сумму на полученную цифру.
Количество бруса и досок для устройства стропил рассчитывается в соответствии со схемой каркаса. Сюда включены:

Мауэрлатный брус;
Накосные (угловые) стропила;
Рядовые стропила;
Короткие стропильные ноги;
Балки перекрытия;
Стойки;
У вальмовых крыш – конек;
Дополнительные элементы: стяжки, раскосы, подкосы, лежни, боковые прогоны.

Виды крыш каркасного дома

Крыша каркасного дома своими руками может быть: плоская, односкатная, двухскатная, ломаная.

Выбирают крышу не только по внешнему виду, но и основываясь на ее особенностях и функциональных возможностях. Кровля каркасного дома имеет свои преимущества и недостатки, и у каждого вида они свои.

Плоская крыша

Каркасный дом с плоской крышей имеет необычный внешний вид, в основном такая технология не используется в частном строительстве. В отличие от других разновидностей кровли, требует минимальных усилий для возведения.

Плоская крыша.

Главный недостаток – необходимость тщательного ухода. Так, если со скатной крыши снег и дождь будет уходить самостоятельно, то на плоской конструкции он будет застаиваться и требовать постоянного ухода. Несвоевременная уборка мокрого снега может спровоцировать обвал конструкции, к тому же, в помещениях с такими крышами наблюдается повышенная влажность.

Односкатная крыша

Каркасный дом с односкатной крышей отличается простотой, конструкция не боится сильных ветровых нагрузок. В отличие от крыши с двумя скатами, требует минимум строительных материалов, не требует особых навыков и знаний для возведения. Как таковых недостатков у конструкции нет, при этом не забывайте, что при слишком большой площади ската будет увеличено давление снега зимой на односкатную крышу.

Двухскатная крыша

Двухскатная крыша каркасного дома – самый популярный вариант в каркасном строительстве. При использовании такой конструкции появляется дополнительное чердачное помещение, в котором при правильном утеплении, можно организовать дополнительную комнату. Нагрузка от конструкции равномерно распределяется по всему периметру каркасного дома. Не нужно убирать снег и воду, за счет углов скатов осадки скатываются самостоятельно.

С двухскатной крышей.

Ломаная крыша

Каркасный дом с ломаной крышей – вариант, который выбирается при организации мансардного помещения. К преимуществам такой конструкции относят: дополнительное место под крышей, необычный вешний вид, низкая нагрузка на дом в зимнее время. Есть у мансардной крыши и свои недостатки: необходимо много строительных материалов для возведения, плохая вентиляция приводит к быстрому разрушению стропил, требует особой теплоизоляции, в ином случае все тепло из дома будет уходить именно через крышу.

На заметку

Мы советуем сделать выбор в пользу двухскатной крыши. Она имеет привлекательный внешний вид, при этом на возведение не нужно много строительных материалов. Вы всегда можете купить готовые проекты крыш каркасных домов, это значительно облегчит процесс строительства.

Проекты домов с мансардой и балконом + фото

Важно чтобы проект дома позволял использовать каждый сантиметр пространства с пользой. В прошлое уходят холодные чердаки, которые оставлялись такими в силу недостаточного количества утеплителя, который можно было купить и использовать. На первое место выходят варианты проектов с мансардами. Отличным дополнением для такого дома будет также балкон, где приятно выпить утренний кофе и наблюдать зарождение нового дня.

Основные сведения

Если подняться на чердак дома с двускатной крышей, то становится понятным, что пространство, которое немногим меньше того, что есть на первом этаже попросту гуляет. Именно поэтому многие решаются на выбор проекта дома с мансардной. Последняя является результатом правильного использования бездействующего пространства на чердаке. Есть много вариантов того, кто и когда начал использовать чердачное пространство для жилых комнат. До некоторых пор считалось, что эти помещения сдавались тем, кто не мог заплатить достаточную сумму за нормальную комнату. В древнем Израиле крыши у домов были плоскими, но их также в некоторые праздники использовали как жилые. В наши дни считается, что чем выше апартаменты, тем это престижнее.

Для одноэтажного дома появляется большое количество способов задействовать мансарду. На ней можно сделать еще один полноценный этаж со всеми удобствами для проживания. Тем, кто любит заниматься спортом, мансарда может послужить небольшим спортзалом, где легко можно разместить несколько тренажеров и даже беговую дорожку. Еще одним вариантом будет отвести мансарду под рабочий кабинет. За счет непроходимости территории и хорошего естественного освещения там можно будет полностью сосредоточиться на работе и выполнить ее качественно. Некоторые проекты подразумевают вынос некоторых узлов с первого этажа на мансарду, например, ванной комнаты.

Положительные и отрицательные стороны

Проекты с мансардной крышей несут в себе ряд положительных сторон, которые подкупают. Среди них можно выделить:

экономическая выгода проекта;
большая полезная площадь;
нет необходимости в дополнительном планировании коммуникаций;
экономия на отоплении;
постепенность отделочных работ;
возможность проживания нескольких семей.

С экономической точки зрения, производится возведение одноэтажного дома, но получается двухэтажный благодаря мансарде. Можно сказать, что с мансардной крышей площадь увеличивается практически вдове. При этом задействованный земельный участок остается прежним. Нет необходимости в составлении дополнительного проекта на подачу газа или других коммуникаций на мансарду. Это одно здание, поэтому подвести их можно прямо с первого этажа, если это позволяет законодательство. Если проект дома подразумевает наличие мансарды с эркером, тогда нет необходимости выполнять их отделку сразу после строительства. Главное, подготовить первый этаж, остальное будет сделано постепенно.

Не стоит останавливаться только на положительном. Важно знать, есть ли какие-либо минусы, чтобы здраво взвесить все стороны. Одним из них является поиск ответственного проектировщика и подрядчика. Они должны хорошо знать все нормы строительства и допустимые нагрузки. Это позволит избежать неприятных последствий. Наименьшими из них будет появление плесени не только на мансарде, но и на первом этаже. В худшем случае это может привести к разрушению стропильной системы. Если в проекте заложены окна, которые будут вмонтированы в крышу, то стоит знать, что их стоимость будет выше в несколько раз в сравнении с обычными.

Основные нюансы

Оформление мансардной крыши требует более щепетильного подхода, чем обычной с холодным чердаком. Особое внимание необходимо уделить гидроизоляции. Она должна быть уложена в согласии со всеми требованиями. Даже малейшие протечки не допускаются. Они могут испортить не только внутреннюю отделку, но и утеплитель. Последний обязательно должен быть уложен под крышу. Причем его слой должен быть достаточным, чтобы обеспечить теплоизоляцию, которая будет равна той, что есть у стен на первом этаже. На эту роль для мансарды можно использовать различные виды минеральных ват, а также пенопласт. Видео об этом можно посмотреть ниже. Такой подход позволит избежать резких перепадов температур, которые, возможно, и не будут заметны на первом этаже, но повлияют на все оборудование, которое будет находиться на мансарде. Если мансарда не была предусмотрена изначальным проектом, тогда стоит очень хорошо продумать, какая мебель и отделочные материалы будут использованы на этом этаже. При сильной нагрузке стены могут не выдержать.

Примеры проектов

Фирмы, которые занимаются строительством, готовы предоставить большое количество собственных наработок и разработок. Но что делать, если ни один из них не понравился? Можно самостоятельно создать примерный план того, что хотелось бы видеть на конкретном участке. За основу можно взять некоторые проекты домов, которые будут приведены ниже. Одной из хитростей будет правильный выбор формы крыши. Если это будет обычная двускатная, тогда теряется до 40% полезной площади. Если это будет ломанная крыша, тогда можно выиграть до 90% площади в помещении. При достаточном ее подъеме, мансарда будет по площади точно такой же, как первый этаж.

План дома 6 на 6

На плане сверху можно видеть очень интересный проект дома с мансардной крышей. Главным его положительным моментом является то, что он помещается на небольшом участке. Его размеры составляют всего 6 на 6 метров. Можно заметить, что в проекте предусмотрен эркер. Его пространство можно использовать под личный кабинет или под столовую, как изображено выше. Есть большая спальная комната и хорошая кухня. На втором этаже есть еще две спальные комнаты, где можно удобно разместить своих друзей. Также предусмотрено пространство, которое используется под балкон. Крыша ломанная, поэтому можно будет максимально использовать пространство мансарды. На трехмерной проекции можно видеть, что дом может быть построен с цоколем. Это означает, что можно легко оборудовать подвал для хранения различной домашней утвари. Отопить такой дома не составит особого труда.

План дома 8 на 8

Этот проект также не занимает много места на участке, но очень хорошо скомпонован. В нем также присутствует эркер. На первом этаже его пространство используется для гостиной, а на втором этаже это уже спальная комната. При желании ее можно переоборудовать под рабочий кабинет, что будет очень удобно. Вместо большого холла на мансардном этаже, можно легко соорудить хорошую ванную комнату, оставив внизу только санузел. Можно сделать два этажа идентичными, чтобы свободно помещались две семьи без чувства дискомфорта. Лестница сделана в два пролета с поворотом на 180 градусов. Это дает возможность максимально сэкономить под нее место, но функциональность при этом не страдает.

Проект 10 на 10

На плане выше приведен довольно интересный проект. На первом этаже можно наблюдать все необходимые помещения. При этом по площади ни одно из них не страдает. Ванная комната получилась довольно просторной, поэтому в ней можно разместить не только душевую кабинку, но и ванну. Кухня также просторная, поэтому принимать пищу можно прямо в ней или в гостиной. Есть небольшая терраса. Выход на нее можно организовать прямо из кухни, чтобы можно было наслаждаться ароматным кофе с любимым человеком. На мансардном этаже находится комната для детей и комната для гостей. Есть отдельный санузел, что позволит не создать очередей по утрам. Как видно, пространство эркеров сверху не задействовано. Их можно отвести под один сплошной балкон, что будет неплохим решением.

Проект 9 на 14

Такой проект дома с мансардой и балконом будет актуален для большой семьи. В таком доме сможет легко поместиться семья, в которой будет четверо или больше детей. На первом этаже предусмотрены все основные помещения, которые должны быть в обычном доме. Есть также и большая терраса для отдыха. Предусмотрено отдельное помещение для отопительных приборов со входом с террасы. Кухня может быть совмещена со столовой и комнатой отдыха, что позволит семье всегда быть вместе, даже если кто-то занят приготовлением пищи. Мансардный этаж имеет общую комнату для общения, две отдельные спальни и санузел. Одна из спален может быть отведена родителям, а другая оборудована для детей. Такой проект требует разумного подхода и правильного расчета, чтобы мансардный этаж не оказывал чрезмерных нагрузок на первый.

Заключение

Размеры в каждом проекте дома с мансардой приведены для того, чтобы было легче сориентироваться. Их можно легко изменить под свои потребности. Например, взяв за основу план дома 10 на 10, его легко можно уменьшить до 8 на 8 метров. При этом придется пожертвовать площадью некоторых помещений или совсем исключить их, но функциональность останется на должном уровне. Не бойтесь представлять и фантазировать. Результатом может стать очень интересное решение для дома с мансардой.

Плоская крыша

Конструкция, представляющая собой плоскость, лежащая на несущих стенах сооружения. Такая система не имеет чердачного помещения.

Плоские крыши могут быть эксплуатируемые и неэксплуатируемые.

Кроме того, в зависимости от особенностей покрытия плоские системы можно разделить на:

инверсионные;
зеленые;
дышащие.

Все они имеют свои особенности.

Особенности проектирования

На этапе проектирования следует правильно рассчитать нагрузку снегового покрова, а также всех используемых материалов и учесть систему водостоков.

Угол уклона

Кровля должна иметь необходимую разуклонку. Ее угол составляет до 5°. Эта особенность способствует качественному водоотводу.

Варианты расположения стропил

Каркас плоской кровли предусматривает наличие следующих элементов:

Мауэрлата;
опорных брусьев;
настила из фанеры или ОСП.

Далее укладываются слои гидроизоляции и других элементов, расположение и укладка которых зависит от типа кровли.

Монтаж

Важно организовать обустройство водостоков

Следует уделить внимание эксплуатируемой системе: важно правильно выбрать тип перекрытия и нужные слои для обеспечения благоприятного микроклимата

Достоинства и недостатки

Положительно характеризуют плоскую кровлю цена, невысокие трудозатраты, а возможность обустройства дополнительных площадок отдыха является продуктивным распределением пространства.

Недостатками являются: скопление снега, невозможность определить состояние кровельного пирога, необходимость оборудования внутренней системы слива вод.

С этим читают

Крыша конструкции судейкина
Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли
Как быстро и правильно построить крышу дома своими руками
Мансардная крыша: особенности конструкций и планировка
Стропильная система ломаной крыши: нюансы расчетов и проектирования + примеры строительства
Поэтапный процесс покрытия крыш мягкой кровлей
Висячие стропила: обзор конструкций + схема установки висячих стропильных систем
Расчет вальмовой крыши
Дом-шалаш: обзор готовых дизайнерских проектов и 80 комфортных и современных реализаций
Мягкая кровля: виды и цены на самые популярные материалы

Выбор вида мансарды

В процессе строительства можно воспользоваться одноуровневой мансардой совместно с двускатной либо ломаной кровлей. Одноуровневая мансарда прекрасно сочетается с двухуровневыми опорами, выносными консолями.

Внимание! Подбирая проект двухскатной мансардной крыши, учитывайте нагрузки, которые будут оказываться зданием на фундамент.

На видео можно посмотреть, как возводится мансарда над гаражом:

Двухскатные кровли характеризуются следующими параметрами:

различными размерами свеса карниза;
углом наклона;
конструкцией стропил (висячие, наклонные).

Данный проект мансардной крыши своими руками позволяет сделать санузел и несколько спален. Такая мансардная «квартира» оборудуется двумя балконами, на которые можно выйти из спальни. Материалом для каркаса может служить гипсокартон, керамзитобетонные блоки. Декорирование фасадов возможно с помощью штукатурки либо клинкерного кирпича.

Двухскатные крыши подходят для следующих конструкций:

гаражей;
малоэтажных домов;
хозяйственных конструкций.

Чертеж двухскатной крыши дома

План и чертежи двускатной кровли

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.

Части крыши
Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке: » alt=»»> Состоит конструкция из следующих частей: Конек. Верхняя часть, которая соединит 2 ската. Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов. Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Вид кровли изнутри

Начало конька

Начало конька Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

» alt=»»> Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила. Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Простая двускатная кровля

Кобылки в схематическом виде

Различие между стропилами План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).

Виды стропильных систем

Висячие. Опорой для них служит только боковое перекрытие. При возведении таких систем, необходимо делать затяжки, чтобы убрать распирание балок другими материалами. Делать их допустимо как сверху, так и снизу. Стоит учитывать, что при монтаже верхних затяжек, делается отступ не более полуметра.

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов. Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Нюансы чертежа

Для профилированных металлических листов минимальный уклон должен составлять порядка 8 градусов
Для металлочерепицы – 30 градусов
При использовании мягкий рулонных материалов, например, рубероида, уклон задается более 5 градусов
Для волнистых асбестоцементных листов параметр приемлемого наклона находится в диапазоне 20-30 градусов

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.

Мауэрлат

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны. Для возведения кровли необходимо следовать плану:

Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации.

Сплошная обрешетка

Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы.

Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек. Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Конструкция стропильной системы крыши

Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.

В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.

Статья по теме: Как строить крышу и настилать кровлю

Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.

Двухскатная крыша и виды стропильной системы для нее

Как понятно из названия, устройство двухскатной конструкции предполагает два крыла, т. е. наклонные плоскости, соединяющиеся между собой в самой верхней части. Что же насчет низа, так он упирается в стены постройки. Передний и задний фронтоны могут быть кирпичными, выложенными из шлакоблока или иного строительного материала. Кроме того, их нередко декорируют, тем более что на сегодняшний день существует масса способов придать этому элементу неповторимый вид.

Данная конструкция стропильной системы крыши имеет множество плюсов, например, возможность обустроить чердачное помещение, конечно, для проживания оно не годится, но хранить там вещи вполне реально. Также появившееся пространство часто используют как мансарду. Кроме того, это достаточно экономный вариант, а вероятность протекания минимальна.

Теперь стоит немного остановиться на том, какие варианты стропильных систем двухскатной крыши существуют. Итак, есть висячие и наслонные виды конструкций. В первом случае опорой является конек кровли, а во втором стены дома, а также дополнительная промежуточная опора, например, средняя несущая стена. Отличаются эти стропила и принципом службы.

Балки висячей системы работают одновременно и на сжатие, и на изгиб, что же наcчет наслонных, так в этом случае упор идет только на изгиб.

Оптимальный вариант — комбинированное устройство двухскатной крыши (чередование наслонных и висячих стропильных элементов). Используя такой способ можно не только сэкономить строительный материал, но и сделать конструкцию несколько прочнее, а это нелишнее. Ведь на эту часть дома приходятся большие нагрузки, например, иногда человек вынужден забраться на нее, чтобы отреставрировать, кроме того, не стоит недооценивать силу ветров, снега, ливня и т. д. Так что независимо от вида выбранной стропильной системы двухскатной крыши конструкция обязательно должна быть достаточно надежной и крепкой.

Выбор типа крыши

При определении конструкции учитывают вид здания и требуемый срок эксплуатации, обращают внимание на климат региона и наклон скатов. В детских учреждениях, школах, больницах принимают к сведению огнестойкость кровельного материала. Для частного сектора имеет значение стоимость возведения крыши, возможность ремонта и прочность.

Тип крыши выбирают среди разновидностей строения:

плоская;
односкатная
двухскатная;
четырехскатная;
многощипцовая;
крыша мансарды;
другие нестандартные варианты.

Некоторые конструкции являются популярными, например, плоские, скатные, мансардные крыши. Другие разновидности применяют реже, например, многощипцовые, купольные и шпилеобразные.

Плоская

Плоская кровля
Простую в возведении конструкцию чаще используют в многоэтажных домах, где большая площадь покрытия и малый уклон. Ранее применяли кровельные материалы старого образца, которые не гарантировали длительность эксплуатации. С развитием современных рулонных покрытий (еврорубероид, каучуковые и ПВХ пленки), а также мастичных напыляемых составов популярность такого типа крыши возрастает.

Плоские кровли предусматривают:

эксплуатируемые;
неэксплуатируемые.

Первый вид делают с прочным каркасом и покрытием, которое выдерживает соответствующие нагрузки. На плане эксплуатируемой кровли показывают места прохода людей, мостики. Используемые покрытия содержат на поверхности различные сооружения, например, бассейны, кафе.

Односкатная

Крышу частного дома редко делают со скосом на одну сторону, чаще такой тип применяют для сараев, гаражей и других подсобных помещений, ставят на пристройках и верандах. Основные конструктивы делают из древесины, иногда используют железные элементы. Крыши с небольшим наклоном отделывают рулонными материалами, а скаты большой крутизны покрывают листовой сталью, металлочерепицей.

Односкатные строения бывают:

с чердаком;
без чердачного помещения.

Экономия материалов для односкатной крыши по сравнению с двускатной такой же квадратуры составляет около 30 – 35%. Крыши с одним скатом имеют простую конструкцию, которую можно сделать своими руками. Если в районе наблюдается постоянное направление ветра, такое строение является самым безопасным вариантом.

Двускатная

Вверху соединяются две плоскости скатов под определенным углом, при этом по бокам остаются вертикальные поверхности треугольной формы (фронтоны).

Достоинства двухскатной конструкции:

практичность и органичный вид;
большое дополнительное помещение под кровлей для работы или отдыха;
в пространстве чердака размещают приборы отопления и вентиляции;
подходит любой вид материала.

С крыши начиная от уклона 20° самостоятельно сходит снег, поэтому исключается чистка, если дополнительно поставить снегозадержатели, расположение которых указывают на плане скатной кровли. Недостаток в том, что устройство мансарды требует усложнения строения, а летом нагревается верхняя часть. Двухскатные крыши могут выполняться с неодинаковой длиной скатов под разными углами.

Четырехскатная

Это вальмовая крыша или полувальмовая. Такая конструкция отличается повышенной прочностью за счет своего строения. План сверху представляет собой вид конверта, в четырехскатной крыше нет фронтонов. В строении несущей системы используют наслонные и висячие стропила, соединяют их стандартными способами.

Четырехскатная кровля имеет 2 трапециевидных и 2 треугольных ската, которые соприкасаются ребрами. Есть варианты, когда наклонные плоскости собираются наверху в одной точке — шатровая крыша. Выбор типа четырехскатного покрытия зависит от назначения постройки и его размеров в плане. Квадратные строения накрывают шатровой крышей, а прямоугольные строят с вальмовой разновидностью.

Многощипцовая

Такое сооружение относится к самым сложным из-за большого числа смыкающихся плоскостей в разных направлениях. Архитектурные элементы делают верх строения оригинальным и привлекательным, но проектирование требует точных расчетов соединяющихся плоскостей. Протяженные выступающие линии называют щипцами, помимо этого в конструкции присутствует много разуклонок и ендовых.

Необходимость в щипцовом строении возникает, если делают пристройку, а ее покрытие должно быть в одном стиле с крышей здания. Другой потребностью в сложном строении является устройство заглубленных окон или организация боковых остеклений в мансарде.

Многощипцовая кровля относится к прочным конструкциям из-за большого числа поперечных ребер жесткости, которые усиливают строение.

Мансардная крыша

Дополнительное помещение располагают под одно и двухскатными, вальмовыми и шатровыми крышами. Ее расположение (ломанное или симметричное) определяет строение верхнего настила. Проект учитывает освещение мансарды, боковые и верхние окна и представляется более сложным, чем план плоской кровли. Часто верхнее покрытие совмещают с остеклением, поэтому конструкция требует тщательной разработки перед началом работ.

Схему выбирают в совокупности с архитектурными формами, учитывая назначение помещения. Крутые скаты покрывают материалом, который может самоочищаться от снега или ставят дополнительные защитные планки для кровли. Используют профнастил, натуральную и искусственную черепицу, листовую сталь.

Нестандартные крыши

Строительство нестандартной кровли ведет к перерасходу материала
Сложные кровли встречаются редко из-за специфического проектирования и большого объема применяемых материалов.

К нестандартным видам относят конструкции:

куполообразные крыши;
полукупольные;
складчатый;
шпилеобразные.

Шарообразная крыша опирается по окружности на строение круглой формы. Полукупольная соединяется с двумя скатами, при этом с двух боков или одного она отличается овальной планировкой.

Складчатые крыши делают пирамидальными, купольнными, шатровыми, сводчатыми, при этом ярусы имеют похожее строение и находятся друг над другом, уменьшаясь в размерах кверху. Шпилеобразные кровли вытянуты по вертикали при небольших размерах в основании, смотрятся красиво, но способствуют перерасходу материалов.

Как сделать стропильную систему двухскатной крыши своими руками — пошаговя схема

Шаг 1: Устройство основания под стропила

Непосредственно к монтажу стропильной системы крыши можно приступать только после того, как будут установлены фронтон, конек, мауэрлат, а также балки перекрытия (для мансарды берутся брусья большего сечения). Кроме того, следует застелить на перекрытие доски, которые будут служить полом мансарды либо чердака, в зависимости от назначения помещения.

Шаг 2: Подготовка материала

Конечно же, подготовить рабочее место нужно в первую очередь, однако то, насколько прочной будет конструкция стропильной системы вашей двухскатной крыши во многом зависит от качества материала. Так что покупаем только высококачественный лес — наиболее подходящие для данной цели балки с размером сечения от 50х100 мм. Меньший размер не всегда способен служить долгое время, а во время сильных ветров или схода снега вы будете слышать жалостливый скрип дерева. Не забудьте обработать их всеми необходимыми средствами, о них уже говорилось несколько выше. Далее осуществляем раскрой элементов для стропильной системы. Намного удобнее делать это на земле, а потом поднимать готовые детали. На коньке следует сделать пропилы, в которых он будет стыковаться с ногами стропил.

Шаг 3: Монтаж

Установив конек, следует отметить и места крепления балок к мауэрлату и сделать там пазы. В первую очередь устанавливаются крайние балки. Затем между ними натягивается прочная нить (подойдет леска), чтобы легче было выставлять промежуточные ноги. Крепятся же балки к коньку длинными гвоздями, а вот чтобы осуществить их фиксацию к мауэрлату, понадобятся анкерные болты. Чтобы увеличить надежность двухскатной конструкции следует установить дополнительные распорки, они также прибиваются гвоздями.

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы. В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

Требуемый наклон;
Какой кровельный материал будет использоваться;
Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться. Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Дом с двускатной крышой: проект +Фото — стропила до расчета цены

Часто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.

Возможно, этому поспособствовали особенности климатических условий нашего отечества.

Зимой на таких кровлях собирается гораздо меньше снега, ведь он скатывается с поверхности, уменьшая нагрузки на конструкцию.

Число скатов никоим образом не влияет на параметры дома, поэтому конкретный выбор зависит от предпочтений владельцев.

Двускатная крыша стропильной системы достаточно легко монтируется, она прочна и надежна в эксплуатации. Ее строение позволяет использовать множество самых разных материалов в качестве кровельных: от привычного, всем известного шифера, до модной металлочерепицы.

Четырехскатная крыша — основные принципы создания проекта современного жилища

Презентабельный внешний вид, надежность, долговечность – все это четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Дом с двускатной крышей: преимущества

Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

Среди преимуществ можно отметить:

достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
легкую и простую конструкцию;
хорошо вентилируемыйчердак;
уклон скатов, мешающий скоплению осадков.

Статья по теме: Стропильная система двухскатной крыши своими руками

Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

Выбор подходящего типа кровельного покрытия зависит также и от ее уклона.

Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.

Стропила двускатной крыши: схема устройства

Из чего состоит любая стропильная система? Это сами стропила, мауэрлат для крыши, подкосы и обрешетка. Стропильные ноги своими верхними концами должны соединяться внахлест посредством специальных накладок. Нижние концы присоединяются к опорным брусьям, выполненным из бревен, а также к мауэрлату.

По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными. Тот или иной метод выбирается исходя из размеров самого сооружения каркасного дома или беседки.

Крепление опорного бруса (он же мауэрлат)

Его можно провести различными методами:

Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить бетонной балкой.

В этот армопояс вделываются толстые, не менее 12 мм в диаметре, шпильки. Шпильки должны пронизывать ось мауэрлата при его креплении. От его края до края армопояса необходимо оставить примерно пять сантиметров. Расстояние между шпильками должно составлять от полутора до двух метров, таким образом, чтобы каждая часть опорного бруса была надежно закреплена по краю.

Не следует забывать хотя бы о минимальном требуемом уклоне кровли. В противном случае можно столкнуться с ее протеканием, или повреждением сильным ветром.

Во время кладки, шпильки вмуровываются непосредственно в стену. Замуровывать их придется намного глубже, поэтому сами шпильки должны быть гораздо длиннее. Не такой надежный способ крепления, как предыдущий, но для двускатной крыши площадью менее 250 квадратов (с мансардой и без) он вполне подойдет.
Самый доступный способ. В кладку заранее закладывается мягкая, но толстая проволока, с помощью которой потом закрепляется мауэрлат. Как это делается? Незадолго до окончания кладки, когда останется несколько рядов, между рядами помещается середина проволоки таким образом, чтобы ее концы равномерно выступали по обеим сторонам.

Схемы крепления мауэрлата

Длина их должна быть достаточной для крепления опорного мауэрлата. Чтобы проволока не была слишком заметной, ее наружный конец пропускают сквозь растворный шов между кирпичами. Данный метод довольно распространен и весьма надежен, особенно если речь идет о строении скромных размеров (например 10 на 10)

Если стены и балки обладают несомненной прочностью, то стропила допустимо крепить непосредственно к балкам, не применяя опорный мауэрлат. План стропил крыши двускатной может предусматривать использование верхнего венца дома (рубленого) вместо мауэрлата. В отдельных случаях обязательно требуется отдельный опорный брус для кровли.

Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по расчету кровли. Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.

Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой гидроизоляции, иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый рубероид или другой похожий материал.

Между стропилами укладывают несколько слоев утеплителя, обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную минеральную вату. Кроме теплоизоляции, необходимо обустроить и пароизоляцию. Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.

Используется специальная паронепроницаемая гидроизоляционная пленка. Это такая диффузная мембрана, имеющая особую перфорированную структуру. Она способна выпускать наружу попадающий из внутреннего помещения в утеплитель пар, но препятствует попаданию в него влаги снаружи.

Обрешетка: порядок сборки

После этого можно начинать непосредственный монтаж двускатной крыши по чертежу. Заключительным (перед кровельными работами) этапом завершения конструкции двускатной крыши будет сборка обрешетки. На ее изготовление идет обычно деревянный брус 6*6, 5*5 или 4*4 см. Устанавливают ее перпендикулярно к стропилам, как предусмотрено конструкцией. Обрешетка служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим стенам строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.

Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский шифер или мягкая кровля. А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.

Для этого можно использовать специально обработанный стеклохолст, имеющий битумную пропитку.

Двускатная крыша своими руками – замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.

Порядок выполнения чертежа крыши

План здания делят на прямоугольники, внутри которых наносят линии, обозначающие наружные и внутренние сопряжения скатов, коньки и ендовы.

Некоторые из них будут выходить за пределы стен, поскольку крыша обязательно должна иметь свес.

Виды спереди и сбоку выполняют, учитывая уклоны скатов.

Их задают еще на этапе проектирования дома, принимая во внимание тип строения, его назначение и выбранный кровельный материал.

Для подготовки графической части проекта кровли рекомендуется воспользоваться одной из многочисленных программ, которые предлагаются на строительных сайтах.

Так проще всего будет правильно сориентировать постройку:

Сначала план дом обводят линией.
Все линии копируют на чертеж плана кровли вместе с контурами основных стен.
Над каждым прямоугольников строят изображение кровли, начиная с самого широкого.
Проекции коньков обозначают линией.
Обозначают ендовы и коньки.
На плане отмечают вентиляционные и дымовые каналы, в также наносят мансардные окна.
Ставят отметки уклонов скатов и направления водостоков.
Указывают все размеры по контурам и осям чертежа.

Отдельно выносят узлы соединения различных деталей конструкции:

коньковый узел, так называют крепление стропильных ног между собой или на балке
соединение подкосов стоек, затяжек и других подобных элементов системы
крепление стропил к мауэрлату или верхнему бревну стены

В графической части проекта также должен присутствовать эскиз крыши, он даст общие визуальные представления о конструкции, позволит оценить ее внешний вид и эстетические качества.

Когда предполагается врубка элементов, дополнительно делают чертеж с указанием ее размеров и формы.

Если вы решили подготовить самостоятельно план кровли, правила оформления чертежа помогут сделать это корректно:

Пересечение двух скатов образует конек или ендову, причем их проекция должна разделять угол прямоугольника на две равные части.
Если две линии пересечения сходятся в одной точке, то, как правило, через нее проходит и третья.
При параллельных линиях свесов им также будет параллельна линия конька, при этом ее проекция должна проходить посередине.

Чертеж плоской крыши представлен всего несколькими линиями, в то же время для скатной характерно большое число проекций ендов и коньков.

Такие кровли часто делают сложной формы, со значительным уклоном и усиленной стропильной системой.

Еще о многощипцовой крыше над квадратным домом.

О том, как правильно сделать крышу дома, можно прочитать по ссылке. Как сделать односкатную, двускатную, четырехскатную и мансардную крыши.

Об устройстве ломаной мансардной крыши здесь. Также об устройстве стропильной системы мансардной крыши.

Как нетрудно заметить, чтобы правильно подготовить план и его графическую часть, нужно обладать определенными знаниями в области строительства и инженерии, учесть все нюансы и сделать верные расчеты.

В первую очередь следует позаботиться о надежности и безопасности вашего жилища, поэтому лучше всего обратиться за помощью к квалифицированным специалистам.

Устройство стропильной системы двухскатной крыши: сборка и установка

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Статья по теме: Теплица матрешка со съемной крышей

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Особенности подготовки чертежа скатной кровли

Скатными называют крыши, состоящие из нескольких плоскостей, расположенных под уклоном более 10%.

Исходя из конструктивных особенностей их разделяют на два типа — чердачные и бесчердачные.

Крыша с двумя скатами — самый распространенный вариант, он может применяться для любых видов зданий.

Четырехскатные кровли встречаются преимущественно в загородном и дачном строительстве.

Разрез односкатной крыши выглядит как прямоугольный треугольник, в котором гипотенузой является стропильная нога.

Готовый чертеж конструкции должен содержать полную информацию о длине, сечении и месторасположении всех элементов.

Желательно еще на этапе проектирования определить принцип крепления узлов и отразить это в документации.

В графической части плана отмечают длину стены дома, расстояние от стропил до конька, выбранный угол наклона ската и размеры стропильных балок.

Выбирая кровельный материал для скатной крыши, нужно обратить внимание на следующие рекомендации:

для профнастила угол наклона ската может составлять более 8°;
для шифера — от 20 до 30°;
для рубероида и аналогичных рулонных материалов — 5°;
для металлочерепицы — 30°

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .

Воздействие нагрузок на систему стропил

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.

Как рисовать высоты

Этот учебник по рисованию фасада покажет вам, как рисовать планы фасада, требуемые местным отделом планирования для вашего нового дома.

Мы объясним, как рисовать эти чертежи вручную. Если вы используете программное обеспечение для домашнего дизайна, в большинстве программ есть инструмент для создания планов высот на основе вашего проекта.

Чертежи фасада дома создаются после создания чертежей плана этажа. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж».Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое планы высотных отметок и как они используются?

После того, как вы закончите рисовать подробные планы этажей, вам все равно нужно будет создать еще несколько строительных чертежей. В дополнение к планам этажей вам нужно будет предоставить вашему строителю и местному отделу планирования чертежи фасада и чертежи поперечного сечения.

Фасадные планы представляют собой чертежи в масштабе, на которых показаны все четыре стороны дома со всей развернутой перспективой.Эти планы используются, чтобы дать строителю общее представление о том, как будет выглядеть готовый дом, и о типах материалов для внешней отделки. Он также предоставит информацию о высоте земли на разных сторонах дома. Местному отделу планирования понадобятся эти чертежи, чтобы гарантировать соблюдение местных строительных норм.

Вы создадите четыре вида фасада, по одному для каждой стороны дома (независимо от того, имеет ли ваш дом обычную форму или нет).Обычно эти чертежи рисуются в масштабе 1 ‘: 1/4 «. Уточните у своего строителя и отдела планирования, в каком масштабе они предпочитают эти чертежи.

На фасадах с каждой стороны дома должно быть указано:

Длина каждой стены и ее высота,
Ширина и высота крыши,
Видимая часть фундамента,
Любые внешние элементы (например, террасы, веранды и лестницы),
Обшивка окон и дверей,
Eavestroughs,
Отделка наружных стен и крыши (например,грамм. деревянный сайдинг на наружных стенах, битумная черепица на крыше)
Готовый наземный этаж.

Необходимые материалы

Список необходимых чертежных материалов можно найти на нашей странице по составлению строительных чертежей дома. Помимо хорошей прямой кромки, вам очень пригодится масштаб архитектора.

Начало работы

Чтобы составить план фасада, вы начнете с плана этажа основного этажа вашего дома. Самый простой способ — нарисовать фасады в том же масштабе, что и планы этажей.Чтобы немного упростить процесс:

Прикрепите основной чертеж плана этажа к поверхности рабочего стола лицевой стороной к себе.
Приклейте лист бумаги для чертежа фасада чуть ниже или выше плана этажа.

С помощью этого метода вы перенесете каждую деталь лицевой стороны дома на другой лист бумаги.

На рисунке справа показан законченный чертеж фасада и план этажа, с которого он был взят.Пунктирными линиями показаны места, где стены врезаются или выходят наружу.

Пошаговое руководство по рисованию фасадов домов

Чертеж базовой линии стены основного этажа

Чтобы нарисовать исходную базовую линию для основного этажа,

Используя чертежи плана этажа и начиная с крайнего левого края любой стены на этой стороне дома на первом этаже, измерьте расстояние по горизонтали до этой стены. Убедитесь, что вы указали толщину любого сайдинга для наружных боковых стен этого уровня.Этот сайдинг может быть очень тонким в случае обрезки или толстым в случае камня или кирпича.
Нарисуйте слабую линию той же длины, что и эта стена, в нижней левой трети страницы. Эта слабая горизонтальная линия позже будет стерта, поскольку она не будет видна снаружи дома (если только внешняя отделка дома не изменится именно в этом месте). Теперь он отображается только в качестве ориентира, от которого нужно измерить верхнюю часть следующего этажа или линию крыши.
Сделайте небольшую отметку, направленную вверх в конце этой стены.
Если есть другая внешняя стена на том же уровне справа от этой стены (например, стена, которая выступает или отступает от этой первой стены), измерьте эту стену так же, как и первую.
Нарисуйте следующую линию как продолжение первой. Не стирайте отметку, обозначающую разделение этих стен.
Продолжайте отмечать стены таким образом, пока не дойдете до конца стен с этой стороны дома.

Определение и нанесение высоты стен

Затем вы нарисуете вертикальные линии для внешних стен с этой стороны.Для каждого настенного цоколя:

Определите, насколько высока стена будет над уровнем недостроенного пола. Для этого вам нужно будет учесть высоту потолка комнат в этой части дома и прибавить к этому высоту балок пола или потолка над ним. Также добавьте высоту любого черного пола, если над ним есть этажи.
Нарисуйте слабые вертикальные линии вверх от каждой базовой линии стены до высоты, определенной на предыдущем шаге.(Позже вы проведете более темную линию, которая включает законченный материал снаружи дома.)
Нарисуйте слабую горизонтальную линию на уровне балок верхнего потолка или черного пола выше этого уровня.
Если выше этого уровня есть еще один этаж, переходите к шагу 5. В противном случае переходите к следующему разделу — Нарисуйте контуры окон и дверей.
Используя планы этажей для следующего уровня, выполните шаги с 1 по 3 еще раз, сделав отметки там, где вам нужно будет нарисовать любые вертикальные стены.Еще раз определите высоту этих стен, затем нарисуйте слабую горизонтальную линию, чтобы показать уровень верха чернового пола или потолочных балок для следующего уровня.
Продолжайте повторять вышеуказанные шаги до тех пор, пока у вас не останется этажей выше текущего уровня. Затем переходите к следующему разделу — Рисование контуров окон и дверей.

Нарисуйте контуры окон и дверей

Для всех окон и дверей измерьте расстояние от горизонтальных линий пола до наружных дверей и окон.На ваших строительных чертежах, обычно в разрезе, будет указана высота, на которой должно быть размещено каждое окно. В отдельной таблице окон и дверей указаны размеры всех окон и дверей.

На этом этапе, используя масштаб архитектора для точности, нарисуйте только очертания внешних размеров окна и двери в том же масштабе, что и ваши стены, пол и крыша. Позже вы нарисуете внешнее окно и дверную обшивку.

Чертеж крыш

Линии крыши могут быть разных стилей: двускатная, односкатная, вальмовая, двускатная и т. Д.

Чтобы нарисовать крышу для каждого вида фасада, сначала подумайте, будет ли ваша крыша нависать и опускаться ниже внешней стены на плане фасада, который вы в данный момент составляете. Для односкатной или двускатной крыши с карнизом крыша с двух сторон опускается ниже, чем там, где она соединяется со стеной. С двух других сторон он останется на одном уровне. Взгляните на возвышения в самом верху этой страницы, чтобы увидеть это.

Падающие крыши

Если на этом уровне есть нависающая крыша, которая наклоняется над стеной, вам нужно будет выполнить некоторые расчеты для свеса крыши, прежде чем рисовать горизонтальную линию для вершины стены.

Если на этом уровне есть свес крыши, который опускается над стеной, рассчитайте, насколько крыша опускается в фактической площади свеса. Для этого

Возьмите уклон или уклон вашей крыши, который обычно описывается как подъем над пробегом в форме 5:12, 6:12, 14:12 и т. Д. Первое число указывает, сколько дюймов (или сантиметров) крыша будет подниматься (или опускаться) на горизонтальное расстояние, обозначенное вторым числом (которое в Северной Америке обычно составляет 12 дюймов).
По горизонтальному свесу крыши определите, какой будет вертикальный свес крыши. Например, если у вас уклон крыши 5:12 и горизонтальный свес крыши 12 дюймов, крыша опускается на 5 дюймов. Если горизонтальный свес крыши был 18 дюймов, крыша понизилась бы на 18/12 x 5 = 1,5 x 5 дюймов = 7,5 дюйма.
Теперь вам нужно будет вычесть это падение из высоты стены, которую вы рассчитали ранее, поскольку на чертеже фасада эта линия крыши будет опускаться ниже вершины высоты стены.Используя эту новую рассчитанную высоту, нарисуйте линию, показывающую нижний край линии крыши.

Линии защиты от падения

Для торцевой двускатной стены или стены сарая определите наивысшую точку стены под крышей. Для этого нужно знать уклон крыши. Сначала прочтите раздел выше, посвященный уклону крыши, затем рассчитайте высоту самой верхней точки вашей крыши над текущим полом следующим образом.

Измерьте расстояние по горизонтали от одной из боковых стен дома на этом виде фасада до вершины крыши.Для некоторых домов это будет центр дома, для других стилей крыши он может быть не центром. Мы назовем это расстояние до пика.
Затем вычислите Расстояние до пика x Уклон крыши, где уклон крыши — это подъем / спуск. Например, для уклона крыши 5:12 и расстояния 13 футов высота пика крыши (над текущим полом) будет: 12 футов x 5/12 = 5 футов.
Поставьте галочку на поверхности пола, чтобы указать место, над которым будет лежать козырёк крыши. От этой точки вытяните слабую вертикальную линию вверх.
Измерьте эту линию до высоты, которую вы только что рассчитали выше.
Теперь присоедините козырек крыши к внешнему краю дома.
Если крыша наклоняется прямо к другой стороне дома, вы можете провести еще одну линию от пика крыши до другого края дома.

Затем определите толщину вашей реальной крыши, включая весь каркас и саму крышу, и нанесите ее на свой чертеж фасада.

Убедитесь, что вы включили все крыши, которые видны с этой стороны дома.Обратите внимание на возвышение выше, видна небольшая часть односкатной крыши, которая закрывает выступ с правой стороны.

Подвалы, фундаменты и дымоходы

Затем добавьте в подвал, пространство для подполья или фундамент. Для видов высоты вам нужно показать только те части этого уровня, которые видны над землей. На других чертежах, называемых поперечными сечениями, представлены дополнительные детали строительства этой части дома.

Для нижнего уровня или фундамента сначала определите, будет ли нижняя стена без какой-либо отделанной поверхности, такой как сайдинг или штукатурка, выступать из верхней стены.Затем продумайте, какая отделка будет на фундаменте, а какая на верхних уровнях. В некоторых домах бетонный фундамент может иметь штукатурку или штукатурку, а верхний уровень (и) может иметь другую отделку. Если весь дом будет иметь один и тот же тип отделки, будем надеяться, что дизайн вашего дома таков, что нижняя фундаментная стена находится заподлицо с верхней (-ыми) стеной (-ями). Если нет, то сейчас самое время скорректировать планы фундамента, чтобы они были ровными.

Если подъездные пути будут изменяться, подумайте, хотите ли вы, чтобы они были ровными, готовая фундаментная стена выступала или вставлялась.Правильного способа сделать это нет, но в целом закладная фундаментная стена может придать вашему дому несколько нестабильный вид. Если вы строите традиционный дом с деревянным каркасом, у вас есть некоторая свобода выбора в том, где на толстой фундаментной стене вы установите деревянный каркас для этажа выше. Таким образом, вы можете точно решить, как ваши верхние отделанные стены будут совпадать или нет.

После того, как вы определили, где будет находиться фундаментная стена, проведите слабую линию от основного этажа вниз до немного ниже того, что, по вашему мнению, будет вашей конечной высотой земли.

Теперь вы можете добавить любые дымоходы. Как и в случае со стенами, которые вы нарисовали, убедитесь, что вы указали толщину любых отделочных материалов, которые могут быть на дымоходе, будь то деревянный сайдинг, кирпич или камень.

Деталь Внешняя отделка

Если у вас будет дерево или другой тип сайдинга (горизонтальный, вертикальный или кедровый), нарисуйте эти линии, чтобы обозначить отделку. Для лепной стены рисовать поверхность не нужно. Для кирпичной или каменной стены следует рисовать отделку.Убедитесь, что вы добавили обрезки, ремни и т. Д.
Используя масштаб вашего архитектора, сделайте набросок во всей оконной и дверной обшивке, а также детализируйте любые оконные или дверные фонари, а также внешние ручки или ручки.

Палубы, подъезды, перила и готовый уровень земли

Теперь нарисуйте любые палубы или подъезды, их перила и лестницы. Это может быть кропотливая работа, особенно рисование перил. Используйте свой масштаб, чтобы убедиться, что ваш рисунок точен.
Затем добавьте любые другие архитектурные элементы, такие как облицовка, желоба или водосточная труба.
Затем произведите точное измерение того, что вы планируете получить, например, разницы между высотой основного этажа и последним уровнем озеленения вокруг дома. Он может быть довольно плоским вокруг всего дома или может оставлять часть подвала или фундамента полностью над землей, а другая часть может быть почти полностью заглублена.
Проведите законченную линию ландшафта вдоль стен этого фасада.
Наконец, четко обозначьте чертеж, чтобы указать точные отделочные материалы, которые будут использоваться на внешних поверхностях, включая кровельные материалы и сайдинг.

Повторите этот процесс для трех других сторон дома.

Как и в случае с чертежами плана этажа, необходимо включить основную надпись на странице, в которой указывается название дома, дата и используемый масштаб. Основная надпись обычно находится в одном углу чертежа.

Учебное пособие по рисованию следующего дома

Ознакомьтесь со следующим учебным модулем по чертежам: «Рисование поперечных сечений».

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения.Нелегальные копии в Интернете будут обнаружены Copyscape.

Размеры планов этажей — строительные чертежи

План этажа имеет точные размеры, чтобы обеспечить правильное расположение таких элементов, как стены, колонны, двери, окна, проемы, лестницы и другие детали для строительства. Иногда после того, как план нарисован точно в масштабе, его воспроизведение вызывает небольшое увеличение или уменьшение рисунка. В таких случаях план этажа немного отклоняется от истинного масштаба, но это приемлемо, поскольку указанные размеры являются определяющими факторами.Фактически, большинство дизайнеров добавляют к чертежу пометку, в которой говорится: «Не масштабируйте чертеж, следуйте указанным размерам».

Как правило, размеры таких элементов, как стены, соответствуют каркасу, поскольку строитель сначала возводит его, а затем добавляет к нему отделку. Этот метод определения размеров дает точное расположение стоек, колонн и балок и обычно размещается на их лицевой стороне. Однако в некоторых случаях центральная линия стены может быть определена и измерена.

Часть плана этажа может быть обозначена символом для более крупного и подробного плана, который нарисован где-нибудь в другом месте.Например, эта часть плана обозначена как область 6 и увеличена на листе A4.

Размеры на плане этажа обычно определяют каркас здания, например, поверхность этих стоек 2×4.

Размеры выполняются иерархически. Здания, структурный каркас, комнаты и приспособления имеют размеры в порядке убывания размеров. Фактическое количество размеров на плане зависит от того, сколько свободы дизайнер предоставляет подрядчику. Очень подробный план с размерами оставляет застройщику мало места для отклонения от первоначального проекта.Однако, если показаны только несколько ключевых размеров, строителю доверяют определение точного расположения внутренних компонентов. Хороший ориентир для определения размеров находится где-то между этими двумя подходами. Завышенный по размеру план дает строителю небольшую свободу вносить коррективы в полевых условиях или заменять методы экономии. Однако слишком мало размеров может вызвать много догадок и увеличить вероятность ошибки в полевых условиях и при координации между субподрядчиками.

Все размеры на этом плане этажа указаны до стойки, за исключением стены между туалетами.Его размер соответствует средней линии стены. Технику центральной линии также можно использовать для определения местоположения внешних окон и дверей, как показано в этом примере. Обратите внимание, что размеры на этом частичном плане этажа размещены за пределами помещений. Выносные линии не касаются стен, а темные отметки под углом 45 градусов указывают протяженность размеров.

Методы расчета

Размеры указаны на плане помещения. Обратите внимание, что размерные линии рисуются светлее, чем линии стен, и обычно представляют собой непрерывную группу или цепочку чисел вдоль линии.Выносная линия начинается на небольшом удалении от объекта (минимум Vi6 дюйма или 1,58 мм), никогда не касаясь его. Он выступает за размерную линию примерно на V8 дюйма (3,17 мм). Стрелки, точки или деления под углом 45 градусов (наиболее часто) используются на стыке выносной линии и размерной линии. Стрелки, точки или отметки делаются более толстой и / или темной линией, чтобы выделить их графически. Отметки под углом 45 градусов нарисованы в одинаковом направлении. Однако некоторые рисовальщики наклоняют метки для вертикального считывания размеров слева направо и горизонтально считывают размеры справа налево.При использовании компьютера любой из этих трех графических символов (стрелки, точки или отметки) может быть вызван и последовательно вставлен для всех измерений.

Для нанесения размеров на плане этажа обычно требуются две или три непрерывных размерных линии для определения местоположения внешних стен, выступов стен, внутренних стен, окон, дверей и других элементов. Размеры наружных стен здания выходят за пределы плана этажа. Самая внешняя размерная линия — это общий размер здания. Следующая размерная линия, движущаяся к плану, указывает расположение стен и осевые линии дверей и окон.Другие различные детали в плане (такие как незначительные смещения, изгибы или шкафы и приспособления) расположены на линии третьего измерения. Эта иерархия линий позволяет плотникам и другим профессионалам быстро находить основные элементы каркаса и второстепенные детали, обращаясь к соответствующей размерной линии.

БАРНЫЕ ТАРЕЛКИ

ТАБЛИЦА ДЛЯ ДИВАНА

Размеры на плане этажа сгруппированы иерархически, начиная от общих размеров внешних стен и кончая меньшими компонентами здания или пространства, такими как выступы стен, внутренние стены, окна, двери и другие важные элементы.Темные отметки под углом 45 градусов к выносной линии размера являются наиболее распространенным методом обозначения точек соединения.

Выноска используется для обозначения расстояния в 1′-3J’2 дюйма от угла стены до полки регистрации на этом частичном плане, так как пространство внутри размерной линии слишком мало для букв. Планы этажей мелким шрифтом В жилых проектах часто используется отделка из материалов, например, кафельный пол в прихожей, кухне, зоне для завтрака и подсобном помещении.

Читать здесь: Обозначение материалов

Была ли эта статья полезной?

Процедура рисования небольшого дома в AutoSketch

Отметки в AutoCad

1.СОХРАНИТЕ ВАШ ПЕРЕДАННЫЙ ДОМ
ПЛАН как ВЫСОТЫ .

2. Сделайте СЛОЙ ВЫСОТЫ с помощью
цвет БЕЛЫЙ и тип линии
НЕПРЕРЫВНОГО. Затем перейдите на этот слой.

ПРИМЕЧАНИЕ: все ваши линии будут на этом новом БЕЛОМ слое, кроме окон.
и двери будут на своих собственных слоях CYAN.

3. Скопируйте измененный план дома.
Итак, у вас есть 4 плана.

4. Поверните 3 скопированных плана так, чтобы
каждая сторона должна быть обращена вниз.

Примечание: поверните ваши размеры вместе с планом этажа на всякий случай, если вам нужно
их позже.

5. Заморозьте или выключите
размеры, поэтому работать с ним будет проще.

6. Проведите горизонтальную линию вниз.
около 20 футов, затем скопируйте его вниз на 8 футов, это будет ваша площадь стен
возвышения.

7. Используйте план этажа, чтобы
спроецируйте линии стен.

8. Обрезка линий стены и проект
вниз по оконным и дверным линиям.

9. Вставьте двери и окна

ПРИМЕЧАНИЕ. Сначала вставьте дверь, затем проведите линию сверху Сверху окон.
даже с верхней частью дверей.

Двери и окна находятся в библиотеке блоков в разделе Фасады.

Файл окна wind2030.dwg — это окно шириной 2 фута на 3 фута.
высокий.

Для эркеров вам, скорее всего, нужно будет поставить окно близко к
size, затем разнесите его и используйте команду «Растянуть», чтобы изменить размер по размеру.

10.
Из угла 8 нарисуйте скат крыши с правильным уклоном
4/12, 5/12, 6/12 и т. Д.

Нарисуйте откос линией, начинающейся от угла стены, а затем
ввод координат @ 12, 5 для шага 5/12 или @ 12 ‘, 6’
для шага 6/12, или.

11.
Скопируйте линию вверх 6 для толщины крыши.
и простираются до свеса.

12.
Нарисуйте линии лицевой стороны (желоба) на всех
возвышенности.

13.
Удалите 8 линий потолка, нижнюю линию крыши для вальмовой крыши и отделку.
линии стены до свеса.

14.
Проезжайте вниз по всем линиям свеса.

15.
Зеркально отразите скат крыши и переместите его на дальнюю сторону фасада.

16.
Теперь вы скопируете эти уклоны для всех своих уклонов высот.

17.
Спроецируйте все пики крыши.

18.
Обрежьте и продлите линии по мере необходимости, чтобы завершить крышу каждого фасада.

ПРИМЕЧАНИЕ: При необходимости скопируйте уклоны, где необходимо

19.
НАЖМИТЕ, ЧТОБЫ УЗНАТЬ, КАК СДЕЛАТЬ ОКНА BAY
И КРЫША

20.
С помощью команды ЛЮК добавить кровлю, сайдинг, лепнину и т. Д.

ПРИМЕЧАНИЕ. Штрихуйте каждую отметку отдельно, иначе при копировании
или переместите отметку, люки на других отметках переместятся!

Используйте подходящие люки для частей дома и
шкала подходящих размеров !!!

Люки

*НАСТОЯЩЕЕ ИМЯ*	КЕДРОВЫЕ ШЕЙКИ	ПЛИТА ИЗ АСФАЛЬТА	STUCCO	STUCCO или БЕТОН	САЙДИНГ	КИРПИЧ	КИРПИЧ	СЛУЧАЙНЫЙ РЕЗЬБ
*КОМБИ*
*НАИМЕНОВАНИЕ ЛЮКА AUTOCAD*	АР-РШКЕ	AR-B88	AR-SAND	AR-CONC	ЛИНИЯ	КИРПИЧ	BRSTONE	ГРАВИЙ
*МАСШТАБ* *РАЗМЕР*	6 » 8 дюймов шириной	6 » 8 дюймов шириной	См. Выше	См. Выше	от 4 дюймов до 10 дюймов	8 » широкий	8 » широкий	4 » 10 дюймов диам.

Вместо того, чтобы полностью заполнять люк, используйте случайное заполнение, как показано
ниже, используя шлицы, затем сотрите шлицы.

Примечание: штриховка только на одной стороне линии крыши, иначе линию будет трудно
видеть.

Добавьте обозначения для типов материалов (используйте REAL
имена не высиживают имена) !!!

Примечание. Возможно, вам потребуется нарисовать прямоугольник вокруг дверей или окон, чтобы
люк через них не проходит.

10.
Затем нарисуйте правую и левую стороны дома с другой стороны и
назад.

11.
Добавьте символ шага и размеры:

о
Создайте символ уклона, скопировав линию крыши вверх и проведя горизонтальную и
вертикальные линии, затем сложите числа

о
Размерные линии находятся на расстоянии 4 фута от возвышения, затем 2 фута друг от друга.
после этого.

о
Размеры обычно указаны с правой стороны, но могут быть и с левой стороны.
нужный.

о
Добавьте на каждую отметку все размеры следующим образом:

Земля до верха карниза (верха свеса)

Ко всем пикам крыши, включая угловые соединения эркера

К дымоходу

УЧАСТОК

11.
Не удаляйте четыре плана этажа, они могут понадобиться вам для исправления ошибок.
последний.

12.
Настройте свой рисунок, скопировав ПЕРЕДНИЙ ФОРМАТ и ЗАДНИЙ ФОРМ.
Таким образом, они будут выстроены в линию дальше и покажут, как показано ниже:

13.
Нанесите эти отметки на большой плоттер в масштабе 1/4 = 1.

14.
Затем настройте свой рисунок, скопировав ПРАВОЙ ВЫСОТ и ЛЕВЫЙ
ПОДЪЕМ.

15.
Нанесите эти отметки на большой плоттер в масштабе 1/4 = 1.

16.
Распечатайте лист отметок и
Отметьте Off, что у вас есть все необходимые критерии.

17.
Передайте вам фасады вместе с планом этажа и листом отметок в надлежащее лицо.
площадь.

Christmas Notebook »Рисование крыши над домиком или крыльцом

Если у вас есть вопросы по поводу этого процесса, задавайте их.Я отредактирую руководство, чтобы отразить моменты, поясняющие инструкции. Ниже приводится изображение простого шаблона, который я нарисовал, чтобы проиллюстрировать процесс.

На выкройке пунктирные линии — это линии сгиба, а сплошные линии — линии разреза.
Коричневый = глубина выступа или крыльца.
Синий = Средняя линия стороны дома
Красный = Половина ширины стороны дома
Желтый = Свес крыши
Фиолетовый = Длина угла крыши надстройки плюс выступ 1/4 дюйма

Чтобы нарисовать выкройку крыши навеса или крыльца, необходимо несколько замеров.Вам необходимо знать:
Какова ширина половины стены (красного цвета)?
Насколько глубокая выпуклость (коричневая)?
Какова длина наклона линии крыши выступа (пурпурный) плюс 1/4 дюйма для выступа?

Измерение загнутой части крыши спереди назад (линия AB) представляет собой сумму (1) половины ширины стороны дома (красный) плюс (2) глубину выступа (коричневый) плюс (3) глубина свеса (желтый).

Нарисуйте длину линии сгиба крыши, используя сумму трех измерений.Линия AB.
От нижней части линии сгиба (в точке B) проведите перпендикулярную линию с каждой стороны. Линия BC и линия BD. Каждая сторона этой линии равна длине угла линии крыши (фиолетовый) плюс выступ 1/4 дюйма (желтый).
На этом шаблоне длина угла линии крыши составляет 7/8 ″. Это плюс 1/4 дюйма свеса равняется 1 1/8 дюйма. Передняя часть выступающей крыши (линия DC) в общей сложности составляет 2 1/4 дюйма (в два раза больше угла крыши, включая свес).

На каждом конце перпендикулярной линии проведите линию, равную глубине выступа (коричневый) плюс выступ 1/4 дюйма (желтый).Линия DE и линия CF.

От вершин линий по бокам проведите наклонные линии до вершины линии сгиба. Линия EA и Линия FA.

При установке крыши на выступ или крыльцо убедитесь, что линия конька (складчатая часть) крыши ровная. Кроме того, убедитесь, что конец сгиба (в точке A) находится на одной линии с серединой выступа или секции крыльца.

Я прикрепляю крышу горячим клеем.

На этой фотографии вы можете увидеть опоры для крыши, которые я встроил в свой образец.Это дает хорошую платформу для добавления горячего клея перед установкой крыши. Когда Putz собран, я прокладываю линию горячего клея в долине, где крыша свеса встречается с главной крышей дома. То, что в отделке дома засыпано искусственным снегом.

Конечно, есть и другие способы сделать этот процесс, но это мой путь. Надеюсь, вы сочтете это полезным!

Вот пара примеров таких крыш на Путце, которые я сделал.

Вы можете увидеть мои домики Putz и рождественские украшения в моем магазине Etsy.

ChristmasNotebook.etsy.com

Если вы заинтересованы в создании собственных домов Putz, ознакомьтесь с моими другими уроками Putz для получения дополнительной информации. Учебные пособия по Putz House

Я всегда рад ответить на вопросы по процессу. Спрашивайте, если вас интересуют подробности путзинга!

Все доходы от моего магазина Etsy идут в пользу Министерства милосердия Кении. Они работают с городской беднотой Найроби, Кения, особенно с детьми и их семьями, которые живут в Кибере, крупнейшей трущобе в Африке.Спасибо за ваше участие в помощи этим детям, когда вы покупаете товары в моем магазине!

~~ Ронда

Нарисуйте свой собственный дом и визуализируйте его в 3D

Вы мечтаете о собственном доме или хотите отремонтировать, отремонтировать, переоборудовать или переоборудовать свою собственность? Тогда вы попали в нужное место. Воплощайте свои идеи и планы этажей с помощью нашего интуитивно понятного программного обеспечения САПР до мельчайших деталей и ничего не оставляйте на волю случая. С помощью нашего программного обеспечения для 3D-архитектуры вы можете нарисовать и обставить свой собственный дом самостоятельно и, конечно же, прогуляться по нему в трехмерном представлении.

Простая и незамысловатая по плану здания

Мы покажем вам шаг за шагом, на что вам нужно обратить внимание при рисовании вашего дома и с помощью каких шагов вы можете легко создать план этажа, а также дизайн интерьера вашего дома. Неважно, рисуете ли вы дом своей будущей мечты, планируете ли вы его построить в ближайшее время или хотите переделать или переоборудовать существующий дом. Шаги и порядок рисования дома всегда одинаковы.
Наше программное обеспечение для планирования дома позволяет вам планировать широкий спектр домов разных типов в соответствии с вашими пожеланиями и идеями.

Важные моменты и советы перед началом планирования

Прежде чем вы начнете рисовать дом и воплощать в жизнь свои идеи, вам следует уяснить несколько вещей. Следующие пункты существенно повлияют на дизайн вашей собственности.

Тип и форма дома
Материалы, используемые для вашего дома
Материал окон
Слоистая структура стен
Какая форма крыши и какие функции должна иметь крыша
Какой бюджет есть на стройку
Какого размера должна быть недвижимость
Сколько человек будет проживать и проживать в доме
Сколько места будет доступно на каждого человека
Если нужен кабинет в доме
Какую ориентацию должен иметь дом

При планировании также учитывайте такие важные моменты, как доступность или планирование семьи.Рисовать дом всегда означает смотреть в будущее. Ведь в идеальном случае вы хотели бы с удовольствием прожить в своем доме долгие годы.
Кроме того, при комплексном планировании дома учитывается и внешняя территория.

Плюсы, если вы рисуете свой дом самостоятельно

Если вы намереваетесь спроектировать дом своей собственной мечты, вы, вероятно, начнете собирать дизайнерские идеи и советы со своей семьей и друзьями или в Интернете на нескольких платформах, построенных самостоятельно, пока не выработаете базовое понимание и набор нескольких типов зданий, которые могут вам понравиться. .С помощью cadvilla вы можете воплотить все эти идеи в виртуальную жизнь, а затем прогуляться в 3D. Все это основано на различных планах этажей и стилях зданий. Делая это, вы не только получите более глубокое понимание того, как использовать программное обеспечение 3D CAD, но также лучше поймете преимущества и недостатки ваших ранее собранных проектов домов.

Используйте возможности программного обеспечения для 3D-проектирования домов, чтобы создать несколько планов этажей и сравнить их. Попробуйте включить преимущества одного из заранее определенных планов этажей в совершенно новый план этажа, пока не получите тот, который идеально соответствует вашим потребностям и идеям.

Прежде, чем вы начнете рисовать свой дом

Прежде чем приступить к вводу поэтажного плана, важно знать точные размеры дома. Если вы уже владеете земельным участком или знаете интересный участок земли, вы также обычно знаете, какой максимальный размер может иметь ваш будущий дом. Если вы уже живете в доме и хотите обставить его только с нуля, вы можете либо просмотреть планы здания, либо просто измерить дом самостоятельно. Точные внешние размеры являются основой для всей планировки и, следовательно, должны быть доступны до составления плана этажа.В этом случае вы можете начать рисовать свой дом с помощью нашей программы для 3D-планирования. Ниже вы найдете инструкцию, как правильно нарисовать свой дом, чтобы как можно быстрее добиться желаемого результата.

Нарисуйте план этажа: для создания первого этажа

Наше программное обеспечение-планировщик предлагает множество функций, позволяющих быстро и легко создавать самые разнообразные планы этажей интуитивно понятным способом. При создании плана этажа лучше всего начать с рисования внешних стен.Это даст вам схему здания и первоначальный обзор. Самый быстрый способ нарисовать контур — использовать двухмерный вид в плане программы для планирования в сочетании с сеткой направляющих линий. Этот метод ввода позволяет создавать планы этажей с максимальной точностью и позволяет работать эффективно и быстро. При рисовании наружных стен учитывайте также их толщину. Это связано с тем, что внешние стены обычно намного толще внутренних, так как они выполняют несущие функции.

Дополнить план этажа внутренними стенами

Если имеется полный план вашего здания, вы можете переходить к следующему шагу. Начните расширять план этажа деталями. Лучше всего начать с рисования внутренних стен. С помощью стен вы создаете первые внутренние помещения на плане этажа. Таким образом можно быстро создать гостиную, кухню, спальню или даже ванную комнату и кладовую. Попробуйте разные варианты с разным расположением комнат. В качестве альтернативы есть также отдельный помощник планировщика помещений для рисования отдельных комнат.С помощью этого инструмента вы можете создать комнату всего в несколько кликов за очень короткое время.

Нарисуйте окна и двери на плане этажа

На следующем этапе вы рисуете окна и двери. Они придают стенам структуру и пропускают естественный свет в отдельные комнаты. Выберите желаемое одностворчатое или многостворчатое окно из нашего обширного каталога окон, укажите ширину, высоту и высоту парапета и нарисуйте его на плане этажа в том месте, где вы хотите, с помощью строительных вспомогательных средств.Такой же порядок действий при создании внутренней и внешней дверей. После выбора и определения размеров установите дверь одним щелчком мыши и одновременно определите упор и направление открывания. Последующие изменения, конечно, возможны в любое время.

Одновременная работа с двухмерным планом этажа и трехмерной визуализацией

Чтобы увидеть эффект от вашего планирования, вы должны не только планировать свой дом или квартиру в 2D-виде сверху, но также время от времени просматривать 3D-визуализацию 3D-модели.Для этого разместите на экране двухмерный вид и трехмерное представление плана этажа рядом друг с другом. Режим 3D позволяет просматривать комнаты с естественной точки зрения. С помощью этой процедуры вы сможете намного легче оценить эффект от комнат и их размер.

Если у вас достаточно большой экран, вы можете создать несколько 2D и 3D видов рядом друг с другом на экране. Это позволяет вам следить за прогрессом во всех открытых видах одновременно и под разными углами обзора, пока вы входите на план этажа.Рисуете ли вы детали своего нового дома в двухмерном или трехмерном виде, работа с трехмерной моделью означает, что все изменения всегда отображаются одновременно на всех видах.

Чертеж других конструктивных элементов

На следующем шаге вы добавите оставшиеся строительные элементы на план этажа. К ним относятся лестницы, верхние и нижние балки, потолочные плиты, колонны, дымоходы, ниши в стенах, а в случае многоэтажных зданий — ниши в потолке. Для всех этих элементов есть интуитивно понятные диалоги для определения желаемых размеров и форм, которые помогут вам спроектировать их в точном соответствии с вашими идеями.Точное расположение элементов затем можно удобно нарисовать на плане этажа с помощью строительных вспомогательных средств, включенных в программу.

Создание дополнительных этажей и доработка плана этажа дома

После входа на первый этаж начинается планирование остальных этажей. Вы можете полностью спроектировать их снова или просто перенести план первого этажа или его части на следующий этаж. Там вы можете внести любые необходимые дополнения и таким образом завершить план.

Въезд на крышу

Ваш дом будет закончен только тогда, когда вы установите подходящую крышу в соответствии с вашими пожеланиями и спецификациями. Чтобы создать крышу с соответствующей стропильной конструкцией, в программу для проектирования дома встроен удобный помощник по работе с кровлей. С помощью этого инструмента вы можете создать крышу любой формы простым и интуитивно понятным способом. Они включают в себя шатровую крышу, двускатную крышу, мансардную крышу, скатную крышу, односкатную крышу, плоскую крышу или комбинацию отдельных форм кровли.
Соответствующая стропильная ферма автоматически рассчитывается в соответствии со спецификациями с желаемыми прогонами, зажимами и стропилами. Необходимые входные параметры для размеров древесины могут быть изменены в дополнение к стандартным настройкам.

Меблировка дома

Покупка, строительство или даже ремонт дома связаны с большими затратами. По этой причине особенно важно спланировать и сохранить все соответствующие элементы как можно раньше. Сюда входит точная планировка и дизайн меблировки .Пустые комнаты часто не кажутся ни красивыми, ни особенно просторными. Только меблированные, многие комнаты действительно могут раскрыть свое очарование. По этой причине одна из многих функций нашей программы для планирования дома — это планирование и визуализация дизайна интерьера.

Для этого в вашем распоряжении обширная коллекция трехмерной мебели из всех важных областей. Чтобы расположить его, просто выберите нужные объекты и удобно перетащите их на план этажа.Точное расположение мебели лучше всего делать в 2D-виде. Это позволяет вам расположить предметы мебели точно в комнате и убедиться в их влиянии на дом в параллельном 3D-виде.

Начиная с cadvilla professional, программа также включает собственный интерфейс импорта для импорта дополнительных 3D-элементов . Если вы ищете 3D-мебель, растения, деревья, животных или людей, вы обязательно найдете в Интернете 3D-модели, которые точно соответствуют вашим требованиям и которые вы ищете.Загрузите 3D-элементы от различных производителей и интегрируйте их непосредственно в библиотеки нашего программного обеспечения для архитектуры для дальнейшего использования.

Виртуальный тур по всему дому

После того, как вы завершили планирование и включили все свои идеи в дизайн, вы должны найти время, чтобы совершить виртуальный тур по своему дому на досуге. Перемещайтесь из комнаты в комнату в 3D-визуализации с помощью мыши и клавиатуры и просматривайте свои идеи под разными углами во всех деталях.

Поделитесь фотографиями на Facebook & Co.

В 3D-визуализации вы можете не только видеть фотореалистичные изображения, но и удобно экспортировать их в виде файлов изображений. Так, например, вы можете поделиться планами своего дома с друзьями или родственниками. У ваших друзей могут быть важные и полезные дополнительные идеи, советы и предложения, и они могут привлечь ваше внимание к определенным деталям, которые вы даже не заметили при рисовании. Таким образом, при необходимости вы можете пересмотреть планы этажей или планы еще раз, обеспечивая тем самым еще большую безопасность и комфорт.

Качество фотореалистичных снимков вдохновит и вас, и ваших друзей. Наше программное обеспечение для планировки дома рассчитывает изображения с соответствующим расчетом света / тени в соответствии с временем дня и соответствующим положением солнца и обеспечивает идеальное впечатление благодаря точным теням и отражениям. Мы рекомендуем рассчитывать отдельные комнаты на три разных времени суток. Это даст вам полное представление о пространственном эффекте и обстановке освещения в отдельных комнатах.Вы также лучше узнаете комнаты в своем доме и получите более эффективные советы и идеи от других людей.

Всесторонняя помощь и поддержка важны

Если у вас есть какие-либо вопросы о нашем программном обеспечении для планировки дома или вы хотите получить дополнительную информацию, просто загляните в нашу обширную зону поддержки. Там вы найдете лучшие советы по каждой основной теме и соответствующее видео, в котором пошагово объясняются функции и использование отдельных инструментов.По специальным вопросам мы можем бесплатно подключиться к вашему компьютеру с помощью удаленного обслуживания (Teamviewer) и решить их под руководством нашего обученного персонала службы поддержки при прямом контакте. Таким образом, вы еще лучше познакомитесь с отдельными функциями программного обеспечения САПР и сможете еще быстрее реализовать конкретные решения благодаря прямому контакту. Ведь зачастую письменной инструкции недостаточно, чтобы сразу изучить все функции.

Крыши

Использование инструмента «Линия двускатной крыши»

Вы можете использовать инструмент «Линия двускатной крыши», чтобы указать, какая стена или часть стены будет двускатной стеной, когда ваша крыша будет построена.

Указание разных свесов крыши на разных стенах

Установка расстояния свеса крыши может быть выполнена для каждой стены в Home Designer Pro. Вы можете использовать другой подход в других названиях Home Designer.

Устранение неполадок, почему плоскости крыши не образуются

Автоматический генератор крыши обычно создает крышу указанного вами стиля.Если часть или вся ваша крыша формируется некорректно, проверьте эти области, чтобы устранить проблему.

Создание парапетной крыши

В этой статье описывается простой и понятный метод создания плоской крыши с парапетными стенами во всех программах Home Designer.

Определение уклонов кровли

Когда вам нужно создать крышу с несколькими уклонами, вы можете указать уклон каждой плоскости крыши в диалоговом окне «Спецификация стены» во всех программах Home Designer.

Ресурсы для создания сложного плана крыши

Справочное руководство, Руководство пользователя, HomeTalk, обучающие видео, вебинары, база знаний и персональное обучение — отличные ресурсы для создания сложного плана крыши.

Создание портика

Крытая веранда, также называемая портиком, может быть создана в Home Designer Products.Этого можно добиться, используя невидимые стены, фрезерные работы, такие как колонны, и инструмент для разрушения стены.

Предотвращение образования крыши над комнатой

Вы можете предотвратить образование крыши над комнатой, сняв отметку с опции Roof Over This Room на панели структуры спецификации комнаты.

Исправление крыши над фундаментной стеной

Крыша может образовываться над нижней стеной, если стены не выровнены должным образом.

Удаление индикаторов уклона кровли со стен по периметру

Полилинии базовой линии крыши отображают либо наклон плоскости крыши, несущейся на каждую внешнюю стену, либо ‘(верт) -G’, если стена имеет фронтон наверху.

Создание возврата крыши вручную

В некоторых ситуациях автоматическое возвращение крыши может быть невозможно, и в этом случае они могут быть нарисованы вручную с помощью плоскостей крыши.

Удаление водостоков на крыше

Удалить водосточный желоб с крыши можно, сняв флажок «Желоб» на панели «Параметры» диалогового окна «Построить крышу» или «Спецификация плоскости крыши».

Автоматическое строительство полутораэтажной крыши

Вы можете построить мыс трески или полутораэтажный дом, создав новый этаж и перестроив крышу.

Автоматическое построение основных стилей крыш

Научитесь строить шатровые, навесные, двускатные, гамбрелы, крылья чайки, полушатры и мансардные крыши автоматически, следуя инструкциям в этом ресурсе.

Рисование слухового окна сарая вручную

Мансардные окна с ручным управлением можно создать, используя перегородки и внешние стены на новом этаже вашего плана.

Расширение плоскости крыши над выступом

Плоскость крыши может выходить за пределы выбоины. Это можно сделать, изменив боковые стенки выступа на стены со сплошным фронтоном и изменив переднюю стену на использование параметра «Увеличить уклон вниз».

Построение слухового окна с ручным управлением в Home Designer Pro

Home Designer Pro может вручную создавать слуховые окна на крышах и плоскостях крыши.В этой статье для этого используются такие инструменты, как перегородки и световые люки.

Размещение молдингов вокруг плоскостей крыши в Home Designer Pro

Home Designer Pro дает вам возможность добавлять молдинги вокруг плоскостей крыши с помощью инструмента «Соффит».

Создание вальмовых и двускатных крыш вручную

Home Designer Pro имеет возможность создавать вручную вальмовые крыши и двускатные крыши вручную, потому что у него есть ручные плоскости крыши.

Регулировка крыш над нишами

В этой статье описывается, как продлить крышу за нишу или впадину. Вы делаете это, изменяя минимальный размер ниши при строительстве крыши.

Построение А-образной конструкции

Дом с крышей с А-образной рамой строится путем изменения наклона или подъема над пролетом и использования сплошных двускатных стен.

Построение L-образной конструкции с полными двускатными концами

Инструмент «Разбить стену» и «Сплошные фронтальные стены» используются для создания L-образной конструкции.

Создание балок в Home Designer Pro

Балки потолка, пола и крыши можно нарисовать в Home Designer Pro с помощью ручных инструментов.

Устранение проблем с выбором комнаты

Комнаты должны быть полностью ограждены стенами, чтобы создать правильное определение комнаты в Home Designer.

Строительство Clerestory / Skillion Roof

Две односкатные крыши, обращенные друг к другу, классифицируются как потолочная крыша.

Скрытие или изменение базовых линий крыши
Базовые линии

крыши можно изменить в Home Designer Pro, изменив видимость слоя, а также цвет.

Создание крыши соляного ящика

Крыша в стиле Saltbox состоит из 2 плоскостей крыши и может быть создана во всех продуктах Home Designer.

Создание голландской вальмовой крыши

Создание голландской вальмовой или голландской двускатной крыши можно выполнить, выполнив действия, описанные в этой статье.

Создание купола

Купол или башню можно создать с помощью функции «Открыть снизу» на новом пустом полу.

Создание плоской крыши на конструкции

Плоская, гладкая, горизонтальная или ровная крыша может быть сделана путем изменения нижнего наклона или подъема во всех продуктах Home Designer.

Создание дополнительной комнаты над гаражом

A F.R.O.G. или семейную комнату над гаражом можно сделать со всеми продуктами домашнего дизайнера.

Сообщение: Обнаружена крыша с базовой линией нулевой длины

Если длина базовой линии крыши равна нулю, вы можете получить это сообщение об ошибке.

Создание разных стилей крыши на отдельных конструкциях

Создание различных стилей крыши для отдельных конструкций может быть выполнено путем выбора стиля крыши и уклона или подъема над пролетом для внешних стен.

Создание крытого патио

Колонны и перегородки могут быть использованы для создания крытого внутреннего дворика.

Создание многоскатных крыш

Множественные односкатные крыши можно сделать в продуктах Home Designer, изменив угол наклона над пролетом с помощью инструмента «Сломать стену» и используя стены со сплошным фронтоном.

Прекращение автоматического восстановления крыши

Отключение этой функции остановит обновление крыши при каждом изменении.

Создание поперечно-двускатной крыши

Крыша с поперечно-двускатной крышей с использованием сплошных двускатных стен может быть выполнена во всех продуктах Home Designer.

Создание пристроенного крыльца

Пристройка крыльца к дому может быть полезной, но может потребоваться изменение наклона крыши.

Переключение отображения точек пересечения крыш

Вы можете определить точки пересечения плоскостей крыши там, где должны быть коньки, выступы или впадины, включив параметр «Автоматически размещать точки пересечения крыш»

Создание бочкообразной крыши

Home Designer Pro может создавать цилиндрические крыши с помощью линий САПР, инструментов САПР и ручных плоскостей крыш.

Создание носовой крыши

В этой упрощенной статье описывается, как построить крышу в стиле проу, где двускатная стена выступает на несколько футов дальше, чем остальная часть основной конструкции.

Создание сверчка на крыше

Сверчки на крыше и вентиляционные отверстия можно нарисовать вручную с помощью инструмента Плоскость крыши.

Крыши

Используйте директивы для крыши, чтобы автоматически создавать условия вальмы, фронтона, навеса, гамбреля, крыла чайки, полубедра или голландского фронтона. Создайте полутораэтажную структуру и разместите автоматические слуховые окна. Вручную нарисуйте пользовательские плоскости крыши и соедините их вместе, чтобы программа произвела вычисления за вас.

Основы крыши

Узнайте, как создавать крыши в программе «Главный архитектор» с помощью инструмента автоматического построения крыши, и как использовать ручные инструменты для создания крыш для создания и редактирования плоскостей крыш, изменения свойств стен для двускатных и шатровых крыш, узнайте о двухскатных, односкатных и других стилях крыш.

Видео № 5447

Вальмовая крыша

Создайте скатную крышу в диалоговом окне «Построить крышу».

Видео № 6123

Двускатная крыша

Создайте двускатную крышу, выбрав параметр «Двускатная стена» в Спецификации стены, а затем построив крышу.

Видео № 6124

Односкатная крыша

Используйте настройку High Shed Gable Wall в дополнение к Full Gable Walls, чтобы создать отдельно стоящую односкатную крышу, или просто настройку Full Gable Wall, чтобы создать односкатную односкатную крышу.

Видео № 6125

Gambrel Roof

Используйте параметр «Верхний уклон» в «Спецификации стены», чтобы задать параметры верхнего и нижнего уклона для создания крыши в стиле «гамбрель».

Видео № 6126

Крыша крыла чайки

Используйте параметр Upper pitch в Спецификации стены с шагом, противоположным уклону двускатной крыши, чтобы создать крышу в виде крыла чайки.

Видео № 6127

Полуавтоматическая крыша

Использование настройки Upper Pitch на фронтальной стене позволяет создать стиль полубедра или обрезанного фронтона.

Видео № 6128

Голландская двускатная крыша

Используйте параметр «Голландская двускатная крыша» в спецификации стены для автоматического создания такой крыши.

Видео № 2420

История с половиной крыши

Используйте параметр «Игнорировать верхний этаж» в диалоговом окне «Построить крышу», чтобы крыша располагалась на стенах первого этажа.

Видео № 6130

Слуховые аппараты автоматические

Инструмент Auto Dormer имеет другие требования, чем инструмент Auto Floating Dormer.

Видео № 6131

Веб-семинар по крышам: советы и хитрости

Крыши могут быть одним из самых сложных компонентов дома, проектировать их не следует.Мы рассмотрим, как инструменты главного архитектора могут создать крышу любого стиля. Если вы настраиваете или вручную создаете крыши, особенно для проектов реконструкции, проецирование точек пересечения крыш может сэкономить вам много времени. На этом занятии мы рассмотрим советы и методы, позволяющие сэкономить время и создать идеальную крышу.

Видео № 10202

Определение пересечений плоскостей крыши

Установите флажок «Архитектурное предпочтение для автоматического размещения точек пересечения крыши», чтобы программа генерировала временные точки САПР, соответствующие точкам пересечения плоскости крыши.

Видео № 728

Строительство мансардных окон

Инструменты автоматического слухового окна — это быстрый способ создания этих элементов дизайна.

Видео № 26

Frieze Molding

Фризовые молдинги, также известные как фризовые доски, устанавливаются под карнизами плоскостей крыши и могут быть созданы автоматически с помощью диалогового окна «Построить крышу».

Видео № 708

Увеличить наклон вниз

Установите флажок Расширить уклон вниз, чтобы продлить плоскость крыши вниз над выступом вместо создания дополнительных плоскостей крыши.

Видео № 714

Базовые линии плоскости наклонной крыши

Направление уклона и начальная высота любой плоскости крыши, вручную или автоматически, определяется ее базовой линией.

Видео № 733

Расклешенная крыша

Создайте развальцованный карниз, скопировав план крыши и используя настройки кривой крыши.

Видео № 1956

Многослойная изогнутая крыша

Создайте составную кривую, используя несколько плоскостей крыши и изгибая их в противоположных направлениях.

Видео № 709

Использование инструмента «Линия двускатной крыши»

Инструмент «Линия фронтона / крыши» можно использовать для автоматического создания фронтона над несущей стеной вальмовой крыши. Его лучше всего использовать только в тех случаях, когда директивы крыши в стенах невозможны.

Видео No.1503

Группы крыши

Программа рассматривает разные группы крыш как отдельные здания с целью автоматического создания крыш, чтобы их крыши не влияли друг на друга.

Видео № 1512

Соответствие отметкам конька крыши

Измените плоскости крыши, используя настройки в диалоговом окне «Спецификация» в сочетании с инструментами редактирования, чтобы они соответствовали отметкам коньков крыши.

Видео № 1514

Рисование голландской двускатной крыши вручную

Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию стилей вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, на вершине плоскости вальмовой крыши.

Видео No.1517

Рисование слуховых аппаратов вручную

Во многих случаях вы можете захотеть создать свои собственные слуховые окна вручную. Вот советы, как их заполнить.

Видео № 1521

Продвинутые крыши — трехскатная надстройка

Третья двускатная крыша соединяется с основной крышей в ситуации перепланировки.Продемонстрировано использование стропил, ферм и полилинии основания фермы

Видео № 1955

Чертеж крыши дома с размерами: проектирование кровли одноэтажного строения и чертежи, как правильно спроектировать, варианты с террасой и крышей до земли

как правильно составить чертеж, порядок выполнения

Основные сведения, содержащиеся в плане кровли

Выбор типа крыши

Особенности подготовки чертежей в план кровли

План кровли — порядок выполнения

Чертеж крыши дома 9 на 9

Чертежи крыш домов своими руками. План кровли и чертеж плоской крыши

Общая информация об оформлении проекта

Преимущества плоской крыши

То, что нужно знать о плоской кровле

Тонкости подготовки плана скатной кровли

Как выполняется чертеж крыши?

Основные сведения, содержащиеся в плане кровли

Особенности подготовки чертежей в план кровли

План кровли — порядок выполнения

Основная информация, находящаяся на плане кровли

Разновидности кровель

Нюансы чертежа

Как создать план плоской кровли

Типы расположения мансарды

Виды конструкции мансардных крыш

Виды стропильных систем

Висячая стропильная кровельная система

Формы чердачных крыш

Преимущества и недостатки односкатных крыш

Правила монтажа стропильной системы

Этапы монтажа стропильного каркаса

Этапы составления чертежа проекта

Исполнители чертежа

Основные сведения

Основные типы крыш и их достоинства

Как составить схему?

Пример расчета площади

Отличие плоской кровли от скатной

План кровли: правило оформления чертежа

Проект двухэтажного дома с двускатной. Крыши одноэтажных домов — душа и лицо дома. Выбор кровельных материалов

Преимущества двухскатной конструкции

Выбор проектов домов с двухскатной крышей

Подтипы

Виды стропильных систем

Монтаж стропил

Расчеты

Крепление опорного бруса (он же мауэрлат)

Особенности одноэтажных построек

Видео: проекты небольших частных домов

Варианты крыш одноэтажных домов и их устройство

Односкатные крыши

Видео: односкатная крыша своими руками

Видео: необычные крыши частных домов — идеи для строительства

Двускатные крыши

Фотогалерея: дома с двускатными крышами — сказка наяву

Видео: оригинальный дизайн дома с помощью крыши

Четырёхскатные крыши

Видео: готовая четырёхскатная крыша — обзор

Крыши шале

Видео: дома и крыши в стиле шале

Вальмовая крыша

Видео: вальмовая крыша из металлочерепицы

Многощипцовые крыши

Видео: крыши домов

Видео: устройство крыши дома — что нужно знать

стропильная система, конструкция и планировка

Материалы

Форма мансардной крыши

Стропильная система

Расчет

Этапы монтажа

Стратегия 1. Порядок работы

схема, как рассчитать, как построить, из металлочерепицы, с эрекром. Как делается крыша конверт

По виду кровельного материала

Листовая кровля

Штучная кровля

Алгоритм действий

Характеристика двухскатной полувальмовой кровли

Характеристика вальмовой крыши

Структура навесного покрытия

Особенности монтажа

Функции кровли

Проектирование двускатной кровли
