Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Читайте также:

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Читайте также:

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Видео. Стропильная система крыши, что нужно знать для правильного конструирования

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.



Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как  на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.



Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.



2.

Двухскатная крыша

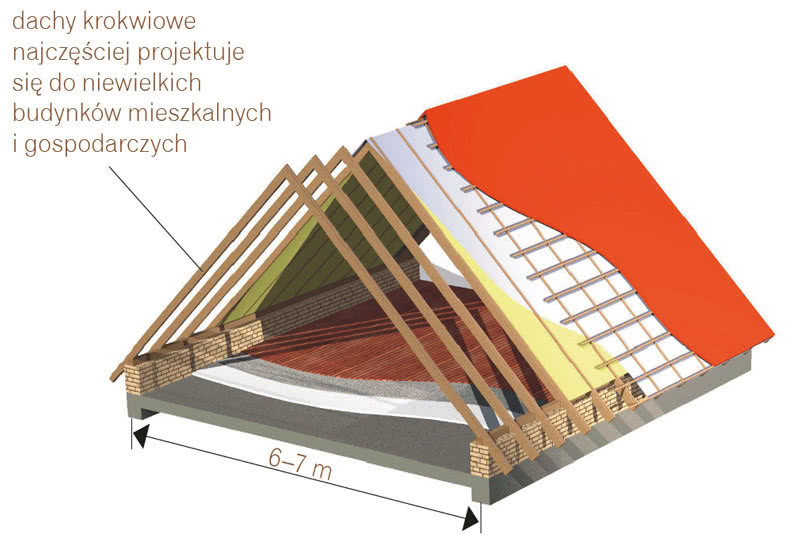

Наиболее простой по конструкции стропильной системы является двухскатная крыша.



Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.



Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.



При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.



Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.



Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.



3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши  — очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).



Трапециевидные скаты, как правило, монтируют на более длинных стенах  дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.



Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.



Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.





Обратите внимание


Обращаю ваше внимание, что стропильная система вальмовой крыши – удовольствие не из дешевых, но и результат превосходит всякие ожидания.



Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае  будет ограничено только диагональными стропилами и нарожниками.



4. Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.



Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она  часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).



При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.



5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).



Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.



Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.



Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.



Мои работы



Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

  • наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.
  • висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.



Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.



Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме





Добавить комментарий

Стропильная система и обрешетка: устройство каркаса крыши

Крыша дома представляет собой сложную многоуровневую конструкцию, состоящую из двух частей: каркаса и кровли. Об стропильная система а этих элемента взаимосвязаны между собой и должны представлять надёжное, устойчивое и прочное сооружение.

При строительстве крыши в первую очередь осуществляется монтаж каркаса крыши. Каркас крыши включает в себя стропильную систему и обрешетку. Стропильная система — это скелет крыши, состоящий из множества элементов надёжно скрепленных между собой. Основными элементами стропильной системы являются: наклонные стропильные ноги, горизонтальные затяжки и ригеля, вертикальные стойки — эти элементы вместе представляют собой строительную ферму. В стропильную систему также входят мауэрлат, коньковый прогон, обрешетка и контробрешетка. Стропильная система выполняет несущую функцию, она служит опорой для кровли и противостоит нагрузкам от ветра, снега и других атмосферных явлений. В загородном строительстве для устройства стропильной системы крыши используется брусья из древесины хвойных пород для каменных и каркасных домов или брёвна для бревенчатых домов.

Устройство крыши дома начинается с подготовительного этапа. Для начала следует выполнить расчет стропильной системы. При расчете стропильной системы основными показателями служат показатели прочности, прогиба, угол наклона крыши, нагрузки от кровельного материала, а так же предназначение чердачного пространства. Для расчета прочности стропильной системы существуют специальные таблицы, разработанные специалистами. Чтобы вычислить показатель прогиба для деревянной балки, можно умножить длину балки на 0,004 или воспользоваться СНИПом «Деревянные конструкции». Толщина деревянного бруска зависит от длины стропильных ног, расстояния между строительными фермами, нагрузки на крышу. Разработаны таблицы, для вычисления сечения бруса, как правило, используются бруски сечением 8х13, 10х12.

В подготовительный этап также входят работы по антисептированию балок стропильной системы. Антисептирование является важным мероприятием, защищающим балки от гниения, поражения грибком и огня и продлевает срок эксплуатации.

стропильная система крышиСтропильные системы в зависимости от технологии монтажа бывают наслонные и висячие. В случае если дом имеет только две несущие стены, ширина между которыми составляет около 6 метров, применяется висячая стропильная система. Висячая стропильная система представляет собой крепко скреплённую конструкцию — стропильную ферму, имеющую основание, связывающее нижние концы стропильных ног. Такое основание называется затяжкой. Строительная ферма висячих стропил, как правило, имеет форму треугольника, как наиболее жесткой геометрической фигуры.

Если пролет между несущими стенами дома более 6 метров, требуется наличие третьей внутренней несущей стены. Стропильная система такого дома выполняется при помощи средней стены или стойки от этой стены к коньку крыши. Такая стропильная система называется наслонная. Наслонные стропила бывают простой и сложной формы. Простая форма стропил состоит из стропильных ног и стойки, а в сложной форме помимо этих элементов добавляется подстропильная нога или подкос.

Для увеличения прочности стропильных ног между ними крепиться ригель и они подпираются стойкой.

Конструкция стропильной системы мансардной крыши состоит из двух элементов: верхнего в виде треугольника и нижнего в виде трапеции. Стропильные ноги мансардной крыши тоже состоят из двух частей: верхней с пологим уклоном и нижней с крутым уклоном.

В зависимости от проекта дома и конфигурации внутренних помещений виды стропил можно комбинировать или чередовать.

Сооружение стропильной системы крыши начинается с укладки мауэрлата. Стропильная система крыши должна упираться не на стены дома, а на мауэрлат. Мауэрлат крепиться к стенам дома при помощи шпилек, забетонированных в армопояс. Под мауэрлат следует проложить гидроизолирующий материал.

Элементы стропильной системы крепятся путем врубки и дополнительно крепёжными элементами: хомутами и болтами.

Строительные фермы соединяются между собой при помощи раскосов – диагональных связей, прогонов – горизонтальных связей и конькового прогона в верхней точке соединения стропильных ног. На коньковый прогон укладывается конёк крыши.

С наружной части стропильных ног устраивается обрешетка. Обрешетка выполняет функцию основания для укладки кровли. Материалом для обрешетки могут быть доски, бруски или листовые материалы: фанера, листы ОSB. Обрешетка, в зависимости от используемого кровельного материала, бывает сплошная и разреженная.

Разреженная обрешетка укладывается с промежутком (шагом) между брусками, который напрямую зависит от покрытия кровли. Такая обрешетка подходит для металлочерепицы, керамической черепицы и цементно-песчаной черепицы. Сплошная обрешетка может укладываться в два слоя: нижний слой – разреженная обрешетка, верхний – сплошные листовые материалы, либо доски, уложенные вплотную и внахлёст друг на друга. Сплошная обрешетка подходит для мягкой черепицы и рулонной кровли.

При строительстве утепленной крыши поверх обрешетки монтируется контробрешетка. Контробрешетка выполняется из деревянных реек, которые крепятся к обрешетке вертикально, параллельно скатам крыши. С помощью контробрешетки сооружаются вентиляционные зазоры для проветривания утепленной крыши.

Каркас крыши может иметь различную конструкцию в зависимости от вида и формы крыши. Каркас крыши следует возводить по проекту дома с привлечением опытных специалистов. От грамотности и точности монтажа каркаса крыши зависит её надёжность, долговечность и эксплуатационные характеристики.

Услуги:

Что такое стропильная система и стропила: виды, назначение, устройство

Для крыши стропильная система – что-то вроде скелета. В ней тоже есть основные элементы, удерживающие весь каркас, и дополнительные, которые обеспечивают прочность и наличие внутреннего пространства под кровлей. Не зная названий всех этих элементов, довольно сложно разобраться в процессе строительства крыши. А разбираться нужно! Минимум для того, чтобы контролировать качество происходящих работ, когда вы нанимаете бригаду, и вникать в тонкости проектирования. А уверенные в себе мастера и вовсе берутся за устройство крыши самостоятельно, будучи хорошо теоретически подкованными.

Предлагаем вам рассмотреть основные понятия: что такое стропильная система и из каких элементов она состоит. Теперь для вас не останется непонятных терминов!

Первым делом давайте разберемся с основными понятиями. Чем больше нагрузка на крышу, чем сложнее ее форма, тем вероятнее в такой стропильной системе окажется много внутренних элементов. Например, самое простое устройство стропильной системы – у крыши с одним скатом, а самое сложное – у многоскатной или необычной крыши.

В зависимости от количества имеющихся скатов стропильную систему крышу называют односкатной, двускатной, четырехскатной или многоскатной. Так, у односкатной крыши есть только плоскость – в виде прямоугольника. А у двухскатной крыши обе плоскости опираются на две наружные стены. При этом с торцевых сторон дома образуются два треугольника, которые называется щипцами (поэтому двухскатную крышу еще нарекают щипцовой).

Обычно такую крышу обустраивают с уклоном от 14 до 60 градусов. Состоит она ряда двух стропильных ног, упирающиеся в горизонтальный брус. В самом простом варианте эти две стропильные ноги соединены бруском, который называется затяжкой, но богата дополнительными элементами. Это лежни, стойки, прогоны, подкосы и многое другое.

А вот уже более сложная четырехскатная крыша. У такой стропильной системы нет фронтонных стен, их заменяют дополнительные скаты. В какой-то степени это экономит строительные материалы, но спроектировать и построить такую крышу уже труднее. Для этого понадобятся стропила наслонного типа либо целостные стропильной фермы:

Кроме того, четырехскатная крыша еще и имеет подвиды. Так, если все скаты представляет собой одинаковые треугольники, такую крышу называют шатровой. При этом вершины треугольников всегда сходятся в одной точке. Если два ската крыши представляют собой трапеции, а другие два – срезанные треугольники, то это уже полувальмовые крыши: датские или голландские.

Еще один вид крыш – это ломаная или мансардная. Обычно такие скаты крутые, до 60 градусов, а возле конька – более пологие. Благодаря такой структуре стропильной системы площадь мансарды позволяет обустраивать там вполне комфортные помещения. Такая крыша особенно хороша для домов, у которых ширина менее 10 метров.

Нередко сегодня встречается также многоскатная крыша со сложной архитектурой, которая становится день ото дня все более модной. Но и ее стропильная система интуитивно понятна, ведь любое сложное можно разделить визуально на несколько простых сегментов. Поэтому, посмотрев на необычную крышу, вы увидите, что в ней эффектно сочетались сразу несколько самых типичных конструкций.

Теперь давайте перейдем к изучению отдельных элементов. Итак, когда вы смотрите на грамотно спроектированную и со вкусом выполненную крышу, то наверняка подозреваете (или знаете наверняка), что у нее внутри есть определенный костяк. И это действительно так: как у живого организма, у крыши есть самый настоящий скелет, а у скелета позвоночник (конек), ребра (стропила) и все остальное:

Начнем с самых важных понятий: что такое стропила или стропильные ноги? Это – металлические или деревянные брусья или балки, на которых держится вся конструкция. В основном стропила соединены между собой шарнирно, т.е. подвижно, или статично, и принимают на себя все динамические и статические нагрузки.

Стропильная нога – главный функциональный элемент стропильной системы. Она определяет угол наклона ската, общую структуру кровли и служит чем-то вроде «ребер», которые крепятся к «позвоночнику» – коньку крыши:

Но если уложить кровельное покрытие прямо на стропила, между которыми достаточно широкий шаг, то оно провиснет или вовсе упадет вниз. Поэтому прямо на стропила, перпендикулярно им кладут обрешетку – доски, бруски или металлические планки.Отдельный элемент обрешетки называется обрешетиной.  Минимальное сечение бруска – 30 на 50 мм, а в остальном его параметры зависят от выбранной кровли.

Давайте тут же обозначим такой термин, как контробрешетка. Ее изготавливают сечением 30х50 мм и устанавливают вдоль стропильных ног. Она необходимы, чтобы закрепить гидроизоляционную пленку и создать под кровельным покрытием вентиялционный зазор. Причем контробрешетку устанавливают раньше, чем саму обрешетку.

Идем далее. У здания со стенами из бетона, пенобетона или кирпича еще есть такой дополнительный элемент стропильной системы как мауэрлат. Это деревянная балка, которая принимает на себя всю нагрузку от крыши и аккуратно распределяет ее по всей длине стен. Этот элемент обязательно отделен от стены плотным слоем рулонной гидроизоляции:

Чтобы стропильные ноги не разъезжались, их скрепляют внизу затяжкой, а подкосы и стойки придают стропилам дополнительную устойчивость.

Свес крыши представляет собой выход стропильных ног за стену, чтобы отвести дождевой поток подальше от дома. Если при этом длины стропильных ног недостаточно, применяют кобылки.

Есть еще такой важный элемент как балка, которую заготавливают из деревянного бруса или проката. Это важная часть конструкции, которая рассчитана на изгиб.

А вот более редкий элемент стропильной системы – это бабка. По сути, это деревянный брус, который подпирает стропильные ноги. Его устанавливают перпендикулярно затяжке, чтобы соединить стропила.

Вот как выглядят все эти элементы:

И, наконец, в том месте. где пересекаются два ската во внутреннем изгибе, образуется внутренний угол, который называется ендовой. Там, где скаты пересекаются на внешней стороне, образуются хребты (или ребра), но не стоит путать их с ребрами жесткости — это специальные элементы конструкции в виде борозд и пластинок, который иногда используется в строительстве крыши. Сама наклонная поверхность крыши называется скатом.

А сама стропильная система – это совокупность всех перечисленных элементов, которые входят в нее.

В зависимости от того, какие нагрузки планируются и каковы пожарные требования, каркас крыши изготавливают из самых разных материалов. Вот как, к примеру, выглядит классическая деревянная и металлическая система крыши:

Предлагаем ненадолго остановиться на особенностях используемых материалов для стропильства крыши.

Деревянные стропила: преимущества и недостатки

Возведение крыши для многих представляется как работа с деревянными досками, которые в нужном месте подпиливают и скрепляют. Отчасти так, конечно, и есть:

В качестве древесины используется обычно высушенная хвойная или же клееная, если стропильные элементы должны выдерживать повышенную нагрузку. Но работать с деревом на самом деле не проще, чем с металлом, хотя многие так думают.

Так, при изготовлении деревянных стропил подходит исключительно только древесина высокого качества. Это сухие доски и брусья с влажностью, не превышающую 25%. Также внимательно следят за тем, чтобы в таких досках и брусьях не было больших сучков, обзолов, трещин или ненужного наклона волокон.

В чем суть? Любой серьезный дефект способен привести к тому, что стропильная нога попросту треснет под нагрузкой. Если же возможности купить добротный сухой пиломатериал нет, тогда его сушат прямо на объектив в специальном вентилируемом штабеле. Но на это уходит не один месяц, да и после сушки около 30% досок приходится отбраковывать.

Поэтому рациональнее для изготовления стропильной системы приобретать готовые доски, причем с запасом по ширине. И это еще не все. Обычно пиломатериал выглядит идеально ровным только на глаз, а для стропильной системы геометрия – крайне важный параметр. И как раз имея запас по ширине, мастер получает возможность самостоятельно выправить стропила при помощи строгального оборудования. Только так скаты получается действительно ровными, и на них удачно ложится абсолютно любое кровельное покрытие.

Стальные балки: для особых нагрузок

Сегодня стропильную систему нередко собирают  из стальных оцинкованных балок. Вы наверняка встречали их название: двутавры, швеллера или тавры. Такие элементы получаются куда более дорогими, чем деревянные или обычные металлические, но этого стоит.

Да, в монтаже они намного сложнее, но ценят их за одно важное преимущество — это высокая устойчивость к изгибающим нагрузкам. Благодаря этому в строительстве крыши получается обойтись без всяких там вертикальных подпорок и других элементов. Но в жилом домостроении балки сегодня не часто используются, хотя такая практика есть, и сейчас объясним, почему.

Например, сложность стропильной системы и наличие внутренних элементов напрямую влияет на планировочное решение мансарды. Ведь чем больше разных перемычек и ригелей между строительными ногами, тем ниже получится потолок  чердака.

Причем все это важно не только для обустройства еще одного жилого помещения под крышей. Дело в том, что сегодня популярны так называемые бесчердачные крыши, под которыми расположены самые обычные комнаты дома. И всякие дополнительные элементы там попросту не поместятся.

Но есть своя ложка дегтя: металлические балки часто служат мостиками холода, а потому для них обязательно монтируют кровельный пирог. В основном начинкой здесь служат ориентированно-стружечные плиты и экструдированный пенополистирол в качестве утеплителя. Это отличная альтернатива традиционным висячим стропилам!

Лучше всего в этом плане на практике показали себя LVL-брус и комбинированные двутавры. Двутавры обходятся сравнительно недорого, но пока еще временем не проверены, а вот LVL-брус в три раза дороже обычных пиломатериалов. Стоит или не стоит отдавать такой стропильной системе предпочтение – вам решать.

Теперь переходим к самому сложному вопросу – проектированию стропильной системы. Давайте сразу поясним: динамические нагрузки — это время от времени падающий снег, подъемная сила ветра и работающие на крыше люди. Статические нагрузки подразумевают давление своим весом кровельного покрытия, установленная на крыше спутниковая антенна и другое подобное оборудование, а также снеговая шапка, которая неподвижно лежит всю зиму.

Главная задача стропильной системы – правильно передать всю эту нагрузку на стены и фундамент дома. А также защитить все то, что находится внизу на земле, от лавинообразно исходящего снега, сплошной стены дождя и других проявлений непогоды.

Сечение и шаг стропил никогда не выбирается на глаз: для этого существуют строгие строительные нормы и правила, коротко обозначаемые как СНиПы. По этим причинам расчет стропильной системы достаточно сложный и по правилам его доверяют только профессионалам.

К слову, сегодня немало организаций занимаются проектированием стропильной системы, для любого типа дома. Обращаться к специалистам, конечно же, есть смысл, ведь крыша официально признана как объект первого значения по обеспечению безопасности дома.

Чтобы самостоятельно произвести точный расчет такой стропильной системы, нужно иметь необходимые навыки и даже образование. Вот некоторые особенности такого расчета:

Так, учитывать необходимо не только желаемый уклон ската, но и снеговые и ветровые нагрузки, вес выбранного кровельного покрытия и еще такие возможные моменты давления, как работающие на крыше люди. Вот почему стропильную систему крыши всегда строят с определенным запасом прочности.

Например, шаг и сечение балок всегда делают не меньше, чем на 25% больше расчетных. При этом сами расходы вырастают незначительно, зато крыша прослужит намного дольше.

С понятиями разобрались, теперь рассмотрим, как устроена стропильная система изнутри.

Стропила наслонного и висячего типа

Конструкция крыши в зависимости от ее внутреннего устройства может быть распорной или безраспорной. В зависимости от этого сами стропила делятся на два основных вида: наслонные и висячие.

Наслонные более просты в изготовлении, а вот с висячими придется повозиться. Их довольно сложно проектировать, ремонтировать или изменять, но именно к такой конструкции придется прибегнуть, если вся стропильная система будет опираться только лишь на наружное ограждение:

Главное преимущество висячих стропил в том, что они отлично работают на сжатие и изгиб. Но такая стропильная система создает немалые горизонтальные распирающие усилия, которые действуют на стены.

Для того чтобы уменьшить это физическое явление, устанавливается промежуточная металлическая или деревянная затяжка, которая будет соединять стропильные ноги. Чаще всего это ригель – специальный элемент, который используется при строительстве мансардных крыш. И чем выше он расположен, тем выше будет потолок в мансарде, и тем больше должно быть сечение такого элемента.

Наслонные стропильные системы более экономичны и просты в своем устройстве, но их применяют только тогда, когда у здания уже есть два или даже несколько рядов вертикальных опор, между которыми пролет не превышает 8 м.

Крыша на прогонах: для бревенчатых построек

Выбор между наслонными и висячими стропилами имеет значение, когда мы говорим об обычной крыше жилого дома, но вот баня или дача из оцилиндрованного бревна строится по-другому, по своим законам. Например, основой такой крыши часто служат слеги, или прогоны.

Это специальные длинные доски, которые расположены параллельно коньку и опираются на бревенчатые фронтоны. В этом есть свой смысл!

Дело в том, что бревнам свойственно давать усадку, и обычная стропильная система на них просто перекашивается. Исправить это будет почти невозможно, а в приведенном методе с усадкой фронтонов будет изменяться угол наклона стропил. Вот почему здесь ко всему на стропилах используется подвижный крепеж, а укладывать кровельное покрытие разрешается только через полтора-два года.

Конечно, на устройство такой крыши понадобится и время, и затраты, но сама технология достаточно надежна и проверена временем.

Хотя, стоит отметить, что еще довольно часто кровельщики применяют другую технологию для таких построек. Они берут заранее сухие бревна и стягивают их подпружинными глухарями (так называются специальные элементы). От классических прогонов при этом отказываются, а фермы устанавливают с вертикальными подпорками или подкосами.

В итоге все усадка фронтонов уже не сказывается на геометрии крыши, а те зазоры, которые появятся со временем, закрывают декоративными планками. Так получаются красивые русские бани и дачные дома в соответствующем стиле.

Стропильную систему, как обычный конструктор, можно собрать прямо на месте, в процессе строительства дома, или же заказать в виде готовых стропил на заводе, и только потом устанавливать на крыше. Одним словом, наверх поднимаются цельные элементы, которые остается только закрепить. Это удобнее в плане стропильных работ, ведь на высоте многие манипуляции с инструментами не удобно производить.

Сегодня немало фирм занимается подобным производством. Они адаптируют проект клиента под нужную технологию, точно рассчитывают, какая должна быть структура стропильной системы, до миллиметра высчитывают все поперечные сечения элементов под выбранный тип кровли, уклон и покрытие. Также время уделяется расчету планируемых нагрузок на крышу, коих немало. Но при определенных знаниях и навыках все это реально сделать самостоятельно.

Давайте внимательно рассмотрим устройство таких стропильных рам. Они представляют собой треугольник, который достаточно жесткий по своей структуре и не деформируется при давлении или усилии распора:

Благодаря таким фермам крыша обеспечена необходимой устойчивостью, а для многих современных проектов это – главный критерий надежности.

Теперь давайте обратим внимание на узлы стропильной системы. Чтобы крыша получилось надежной, она должна хорошо выдерживать все нагрузки. Даже свои внутренние! Например, если сропила изготовлены из дерева, они могут менять свои геометрические параметры в разную пору года, а подвижные узлы системы позволяют добиться свести такие деформации на нет.

С давних времен на Руси все детали стропильной системы соединяли между собой при помощи врубок, и это было вполне надежный метод. Правда, не слишком экономный, ведь для этого все деревянные конструкции стропильной системы должны были иметь большие сечения.

В более тонких изделиях врубку уже делать было небезопасно, ослабляется само стропило. Хотя до сегодняшнего дня этот прием монтажа стропил все еще практикуется. Так, кто-то привержен традициям и считает врубку наиболее надежной, а кто-то доверяет современным технологиям. Нельзя сказать, что тот или иной метод лучше или хуже. Отметим только, что специализированный крепеж все-таки облегчает и ускоряет монтаж, а традиционные врубки и их качество намного зависит от навыков плотника.

Сегодня стропила чаще скрепляют болтами и шпильками, и намного реже – сварными швами. Но что касается последнего, то такие швы требуют особого строгого контроля качества, защиты от коррозии и периодического наблюдения. Также сам шов делает узел статичным, без какой-либо возможности принять на себя динамическую нагрузку.

Также стропильную сегодня систему соединяют при помощи стальных перфорированных накладок. Они надежно защищены от коррозии и держатся за счет пластин с зубьями, которые утапливается в дерево. Благодаря всему этому расход дерева на изготовление стропильной системы уменьшается примерно на 20%, чем со врубками.

Давайте подведем итог. Изначально неправильно спроектированная стропильная система в последствии практически не поддаются ремонту, а неисправности обнаруживаются только после завершения строительства крыши. Вот почему так важно разбираться в элементах строительной системы, знать значение каждого бруска и стоит ли отказываться от важных конструктивных элементов ради экономии. Зная все эти нюансы, вы легко заметите, что изначальный проект отличается от реализации вот в таком-то и таком-то месте, в какой части лучше укрепить скат и почему лучше пожертвовать высотой мансарды ради будущей долговечности крыши.

Остались ли у вас еще вопросы после прочтения статьи? Задавайте!

Стропильная система (85 фото) — пошаговая инструкция монтажа. Устройство и конструкция крыши для дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Краткое содержимое статьи:

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.


Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.


Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.


Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

  • односкатные;
  • двухскатные;
  • вальмовые;
  • ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.


Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

  • обеспечение передачи нагрузки в нужном направлении
  • выдерживают физические нагрузки
  • обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы


Сохраните статью себе на страницу:

Пост опубликован: 29.11

Присоединяйтесь к обсуждению:










Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак




Устройство стропильной системы двускатной крыши

В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

Содержание:

  1. Из чего состоит крыша двускатного типа?
  2. Какие бывают стропильные системы крыши двускатного типа?
  3. Как соорудить двускатную крышу своими руками?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

  1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
  2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
  3. Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
  4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
  5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
  6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
  7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
  8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
  9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
  10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

  • Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
  • Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.



Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

Этап 1 – выбор наклона

Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

  1. Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;
  2. Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;
  3. Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;
  4. Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;
  5. Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

Этап 2 – расчет площади

Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

  • Узнать площадь одного ската крыши, а полученный результат умножить на два;
  • При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;
  • Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.
  • Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

Этап 3 – определение нагрузки на стропильные ноги

Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

  1. В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.
  2. Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.
  3. Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.
  4. Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.
  5. При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.
  6. Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

Этап 4 – монтирование мауэрлата

Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

  • Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;
  • Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.
  • Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.
  • Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.
  • Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.
  • Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.
  • Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.
  • Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.





Этап 5 – монтирование стропил

Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

  1. Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;
  2. Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.
  3. На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.
  4. Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.
  5. Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами — с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.
  6. Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.
  7. Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.
  8. Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.
  9. Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.
  10. Также при установке опор важно строго выдерживать намеченный в проектировании шаг.
  11. После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.





Этап 6 – придание жесткости

После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

  • Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.
  • Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.
  • Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются «бабками». Их необходимо устанавливать под каждой стропильной парой.
  • При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью «бабки».
  • Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя — центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.
  • Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.
  • Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.



Этап 7 – монтирование обрешетки

Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

  1. Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.
  2. Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.
  3. Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.



После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

Товары, которые были описаны в этой статье:

Стропильная система скатной крыши

Элементы стропильной системы

  • Мауэрлат. Его можно назвать «фундаментом крыши», поскольку он всегда укладывается по внешним стенам и является опорой для стропил. Он принимает все нагрузки от крыши и кровли и распределяет их на стены. Мауэрлат состоит из брусьев (минимальное сечение 10×10 см).
  • Стропильная нога. Определяет уклон и держит весь кровельный пирог. Для стропильных ног подбираются самые надёжные доски.
  • Прогоны. Бывают коньковые (на верху крыши между концами стропильных ног) и боковые (крепятся посрединемежду стропильных ног).
  • Затяжка. Это распорка, соединяющая противоположные стороны мауэрлатных брусьев, усиливая жёсткость конструкции.
  • Стойка. В двухскатной крыше она расположена в центре под коньком. На нее опираются стропильные ноги, сама стойка передаёт вес на затяжку.
  • Подкосы. Усиливают жёсткость конструкции и берут на себя значительную часть нагрузки от стропильных ног, облегчая участь стойки. Подкосы (наклонные брусья) идут от нижней части стойки примерно к центру бруса стропильной ноги, поддерживая её. Также подкосы могут быть продольными (в пролёте между стропильными ногами).
  • Лежень. Используется для дополнительного усиления жёсткости, если конструкция стропил находится на 2-х пролетах сразу.
  • Обрешётка. Брусья или доски, создающие поперечное покрытие стропильных ног и держащие на себе непосредственно кровельный материал.

Размеры стропил (длина, расстояние, сечение)

Сечение бруса, его длина и расстояние между стропилами определяются пролётами для каждого дома индивидуально, но, в первую очередь, зависят от расстояния между стенами и угла наклона крыши. Так, определившись с длиной и расстоянием между стропилами, можно понять, какое сечение брусьев вам подходит:

  • Если длина стропил до 3-х м, расстояние 120 см или 180 см. Возможное сечение 8×10 для 120 см и 9×10 для 180 см.
  • Если длина до 4-х м, расстояние 100 см, 140 см и 180 см. возможное сечение брусьев 8×16, 8×18, 9×18 см.
  • Если длина до 6 м, то расстояние 100 см или 140 см. Соответствующие сечения бруса 8×20 и 810×20 см.

В четырехскатной крыше стропила и обрешётка крепятся по всему периметру мауэрлата. Дополнительный расчёт заключается в определении длины каждого бруса в двух дополнительных скатах.

Если крыша небольшая, то стойки, подкосы можно и не применять. Но рекомендуется применять хотя бы стойки, чтобы крышу не шатало при сильных ветрах.

Дальше больше!

Как это работает: Фермы на крышах

Сводка: Крыши большинства новых домов в США построены с фермами. В этой колонке «Как это работает» инженер-строитель Роб Мунах объясняет, как фермы несут свои нагрузки и как Т-образные распорки и обшивка крыши добавляют прочности. На иллюстрации показаны номинальные значения сжатия и растяжения фермы, которая была смоделирована с комбинированной статической, действующей и снеговой нагрузкой 40 фунтов на квадратный фут. Munach подчеркивает, что фермы не могут быть изменены в полевых условиях.Резка фермы может иметь последствия, начиная от повреждения внутренней отделки и заканчивая катастрофическим разрушением крыши.


Ферма крыши — это конструктивный элемент здания, предназначенный для перекрытия больших расстояний, чем габаритные пиломатериалы, без опоры на внутренние перегородки. Наиболее распространенная ферма, ферма Fink 2 × 4, предназначена для выдерживания нескольких различных нагрузок. Независимо от того, создаете ли вы новую крышу или реконструируете существующую ферменную крышу, важно знать, какие компоненты составляют ферму и как работает сборка.

Существует множество видов стропильных ферм, что позволяет использовать их даже на крышах сложной конструкции. Фермы обычно устанавливаются на место по одной вручную или с помощью крана, но в некоторых случаях некоторые фермы можно собрать на земле и поднять на место как единый узел. Хотя почти все фермы производятся на заводе и доставляются на грузовиках, возможны и конструкции, построенные на месте.

Для начала, вот несколько важных терминов:

Собственные нагрузки: Вес крыши, самой фермы, изоляции чердака, обшивки пола, воздуховодов и гипсокартона, использованных для потолка.Живые нагрузки — это нагрузки, создаваемые ветром, снегом или рабочими, строящими или обслуживающими конструкцию.

Верхний пояс: Поддерживает статическую нагрузку материалов, используемых для строительства крыши, а также временные нагрузки, действующие на здание.

Нижний пояс: Поддерживает статическую нагрузку материалов потолка и временные нагрузки людей или предметов. Нижний пояс также служит стропильной связкой и предохраняет верхнюю часть внешних стен от прогиба наружу.

Web: Помогает поддерживать и передавать силы сжатия и растяжения от одного пояса к другому.По отдельности элементы перемычки могут быть либо растянутыми, либо сжатыми, в зависимости от их расположения в ферме и направления нагрузок на ферму.

Гвоздевые пластины: Компоненты скрепляются между собой зубчатыми металлическими пластинами, которые механически прижимаются к элементам.

Лучшее крепление: Прибивание Т-образных распорок 2 × 4 к верхнему краю длинных элементов перемычки предотвращает их отклонение в сторону. На установку Т-образных распорок уходит больше времени, чем на сплошные боковые распорки, и они дороже, но они более эффективны и их легче установить правильно.

Фермерское исполнение по номерам

В ферме нижний пояс и верхний пояс испытывают силы растяжения и сжатия в результате нагрузок на крышу. Какой пояс несет растяжение, а какой — сжатие, зависит от направления общей нагрузки на ферму. Как правило, нагрузка на ферму направлена ​​вниз, но при сильном ветре она может увеличиваться. Цифры, приведенные в этой статье, являются фактическими значениями сжатия и растяжения фермы, которая была смоделирована с комбинированной мертвой, действующей и снеговой нагрузкой 40 фунтов.на квадратный фут. Они иллюстрируют двухтактные отношения всех элементов фермы.

Для получения дополнительных фотографий и подробностей о том, как работают стропильные фермы, нажмите кнопку Просмотреть PDF ниже.

От Fine Homebuilding # 225

Подробнее о фермах:

Все о кровельных фермах — Фермы можно использовать для обрамления даже сложных крыш, но они должны быть правильно установлены и закреплены.

Строительство шатровых крыш и крыш с выступами на фермах — Целые шатровые секции могут быть собраны на земле и подняты на место с помощью крана как отдельные узлы.

Обрамление крыши Gambrel — Фермы, построенные на месте, представляют собой способ быстро обрамить эту традиционную крышу в форме амбара.

Обрамление сложных фермовых крыш — Простые двускатные крыши требуют большого количества таких же ферм. Но когда на крыше есть вальмы и впадины, рассчитывайте на фермы в разных конфигурациях.

Фермы крыши | Лучший способ каркаса

Фермы крыши — это тщательно спроектированные куски пиломатериалов, соединенные металлическими пластинами, чтобы сформировать перемычку, поддерживающую конструкцию крыши.

Преимущества фермы крыши

  • При использовании ферм можно быстрее ограждать конструкции, что позволяет сэкономить время на стройплощадке и, возможно, избежать задержек, связанных с погодными условиями.
  • Наружные стены и многие крыши можно возводить без внутренних несущих перегородок, создавая одно большое открытое жилое пространство.
  • Эта открытость позволяет полностью отделать потолки и стены листами гипсокартона длиной до 1 фута, установленными неразрезанными.Черновой и чистовой пол можно укладывать по всей площади. Исключается обрезка и подгонка перегородок.
  • Возможность ферм иметь большие и четкие пролеты обеспечивает полную гибкость в использовании внутреннего пространства в соответствии с более прогрессивным подходом к проектированию зданий. Перегородки под прозрачными перемычками можно перемещать без нарушения структурной целостности здания.
  • Предварительно спроектированная конструкция стропильных ферм исключает догадки, обеспечивает более однородный внешний вид крыши и ускоряет процесс строительства.
  • Уменьшены отходы из-за ошибок резки при традиционной конструкции каркасной крыши.
  • Воровство на стройплощадке сокращается, поскольку спроектированные фермы, как правило, нелегко использовать в других проектах.
  • Для установки ферм можно использовать менее дорогие столярные работы, что снижает затраты на рабочую силу.
  • Фермы

  • снижают вероятность задержек из-за нехватки материалов, поскольку каркас крыши поставляется в одной упаковке.
  • Фермы, изготовленные из сухих пиломатериалов, не коробятся, не перекручиваются, создавая систему каркаса, которую легко правильно разместить и обшить.
  • За счет устранения внутренних несущих стен, фермы также экономят затраты на внутренние фундаментные стены, верхние плиты внутренних перегородок и коллекторы.

Элементы, составляющие ферму крыши

  • Опора: Конструктивная опора, обычно балка или стена, которая спроектирована проектировщиком здания для того, чтобы выдерживать нагрузки реакции фермы на фундамент.
  • Нижний пояс: Наклонный или горизонтальный элемент, устанавливающий основание фермы, обычно несущий комбинированные напряжения растяжения и изгиба.
  • Консоль: Часть фермы, выходящая за пределы ее опоры, за исключением свеса.
  • Непрерывная боковая распорка (CLR): Линия непрерывных конструктивных элементов к поясу или перемычке фермы для уменьшения длины элемента фермы без опоры в поперечном направлении. CLR должен быть правильно закреплен, чтобы предотвратить одновременную боковую деформацию и / или коробление ряда элементов фермы, к которым он прикреплен, из-за боковых нагрузок на элементы фермы и / или накопления сил продольного изгиба внутри элементов фермы.
  • Каблук: Точка на ферме, где пересекаются верхние и нижние пояса.
  • Общая высота: Расстояние по вертикали между азимутом и самой верхней точкой пика.
  • Свес: Выступ верхнего пояса фермы за пределы опоры подшипника.
  • Длина панели: Расстояние по горизонтали между осевыми линиями двух последовательных точек панели вдоль верхнего или нижнего пояса.
  • Точка панели: Место на ферме, где элементы перемычки и верхние или нижние пояса пересекаются и соединяются металлическими соединительными пластинами.
  • Пик: Точка на ферме в месте пересечения наклонных поясов.
  • Уклон / уклон: Наклон крыши описывается как дюймы подъема над дюймами спуска. Например, 5/12 — это 5 дюймов подъема на 12 дюймов пробега.
  • Размах: Расстояние по горизонтали между внешними краями внешних подшипников.
  • Соединение: Место, в котором два элемента пояса соединяются вместе, образуя один элемент. Это может произойти в точке панели или между точками панели.
  • Верхний пояс: Наклонный или горизонтальный элемент, который устанавливает верхний элемент фермы.
  • Триангуляция: Акт формирования твердых треугольников с объектами, должным образом скрепленными между собой.
  • Пластина фермы: Пластина фермы изготавливается из стали, защищенной покрытием из цинка или цинк-алюминиевого сплава или их эквивалента из нержавеющей стали. Они предназначены для поперечной передачи нагрузок в древесине и изготавливаются различных размеров, толщины и толщины.
  • Web: Элементы, которые соединяют верхние и нижние пояса, образуя треугольные узоры, типичные для ферм. Эти элементы обычно несут осевые силы.
  • Клин: Треугольный кусок пиломатериала, одна сторона которого равна стандартной ширине пиломатериала размером 2 дюйма, и вставляется между верхним и нижним поясами, обычно для того, чтобы ферма могла консольно двигаться. Его использование определяется посредством инженерного анализа.

Наиболее распространенные типы кровельных ферм

Фронтальные фермы

Разнообразные фермы, показанные выше, подходят к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe.Все четыре фермы используются для образования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США. Разница в каждой из этих ферм связана с ремнями в самой ферме. Как вы можете себе представить, фермы, подобные Howe, предлагают больше поддержки, чем King Post, и поэтому могут использоваться для больших зданий, которым требуется больше поддержки.

Набедренная ферма

Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, у которой есть скаты со всех четырех сторон, которые сходятся в точке в центре крыши.Вальмовые фермы особенно полезны для сильных ветров и заснеженных территорий, поскольку они более устойчивы, чем двускатные крыши. Как и в категории ферм для фронтона, существует ряд уникальных вариаций вальмовых ферм, используемых для создания различных архитектурных стилей.

Ножничная ферма крыши

Фермы этого типа известны своими сводчатыми потолками, которые так нравятся современным домовладельцам. Вместо горизонтальных нижних поясов у фермы с ножничной крышей есть нижние пояса, которые наклонены вверх, создавая пик для сводчатого потолка.

Ферма мансарды

Удобно для таких зданий, как гаражи и навесы, которым требуется дополнительное пространство для хранения, фермы чердака, также известные как фермы «комната-чердак», образуют как потолок, так и ферму пола для комнаты на чердаке здания. Эти кровельные фермы поставляются с опорными перемычками, предназначенными для обрамления стен комнаты. Хотя они чаще всего используются для конструкций с местом для хранения вещей, их также можно изготавливать для дома.

Моно ферма

Монохромная ферма — это, по сути, лишь половина полной фермы.Они очень универсальны и могут использоваться для строительства крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в навесах и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно двойной ферме Howe, ферма North Light Roof Roof имеет широкий набор перемычек, которые образуют треугольники внутри самой большой фермы. Фермы North Light — это популярный выбор для домов с открытой планировкой. Это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с хорошей опорой, так как у них нет наклона, чтобы сбрасывать осадки или нести нагрузку. Фермы для плоских крыш в основном используются в коммерческих целях.

Ферма Gambrel

Ферма Gambrel чаще всего ассоциируется с амбарами, но ее также используют в различных домах, особенно сейчас, когда популярность фермерского стиля растет.Продольная ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Ферма с приподнятым каблуком

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятым каблуком. Поскольку эти кровельные фермы приподняты немного выше, чем другие типы кровельных ферм, они обеспечивают упрощенную вентиляцию и много места для изоляции. Это делает ферму с приподнятой пяткой идеальным выбором для энергоэффективных зданий.

Тип кровельной фермы, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства.Если вы ищете нестандартные решения, например, изготовленные стропильные фермы, которые подходят для вашего проекта и доставляются на место работы, свяжитесь с нами. Zeeland Lumber & Supply предлагает изготовленные стропильные фермы различных стилей, чтобы ваш строительный проект реализовывался быстро и без проблем. Позвоните нам или свяжитесь с нами через Интернет для получения дополнительной информации.

Конструкция фермы крыши — Боб Вила

Фото: istockphoto.com

После ураганов, опустошивших Флориду в последние годы, строительные нормы и правила были усилены, чтобы свести к минимуму будущий ущерб.Чиновники и строители узнали, что держать дом крышкой означает создавать прочную связь между парусной крышей и стенами под ней. Эта работа ложится на спроектированную стропильную систему крыши, которая скрепляет все это вместе.

Фермы превосходят традиционный каркас
Плотники использовали двухслойные пиломатериалы для создания косоуров и стропил. Инженеры и архитекторы теперь проектируют фермы крыши, построенные из 2×4 в треугольной конфигурации, которые соединяются вместе с помощью металлических соединительных пластин.В результате получается связная стропильная ферма, соответствующая государственным, местным и национальным строительным нормам. Фермы обладают такими высокими характеристиками, потому что пиломатериалы имеют одинаковый размер, плотность и качество, а металлические соединительные пластины обеспечивают жесткость стыков.

Инженерные фермы используются в строительстве уже 35 лет, и этот послужной список впечатляет многих строителей и домовладельцев. Кирк Грундаль, исполнительный директор Совета Америки по деревянным фермам (WTCA), в Мэдисоне, штат Висконсин, говорит, что домовладельцы могут быть уверены, что их кровельные фермы спроектированы в соответствии со строгими стандартами проектирования по всей стране, поскольку производители должны соответствовать стандартам, установленным WTCA и Институтом решетчатых конструкций. (TPI).

Шон О’Коннор из Robbins Engineering, Тампа, Флорида — проектировщики, изготовители плит и инженеры по стропильным системам — объясняет, что стропильные фермы создают более прочную конструкцию крыши, потому что они спроектированы с использованием методов проектирования CAD (компьютерное проектирование) и компьютера. анализ наихудших сценариев.

«Поскольку каждая ферма крыши спроектирована, она буквально учитывает все силы, действующие на ферму, от гравитационных до ветровых, сейсмических и подъемных», — говорит О’Коннор.

Фермы крыши позволяют открывать планы перекрытий
Фермы имеют много плюсов, в том числе их общую прочность, возможность быстрого размещения и возможность перекрытия. Поскольку они построены из более коротких бревен, стропильные системы крыши обычно дешевле в строительстве, чем крыши с традиционным каркасом.

Фермы спроектированы так, чтобы перекрывать большие расстояния, чем крыши с традиционным каркасом. Поскольку они передают вес с крыши на внешние стены, ни одна из внутренних стен не должна быть несущей.Это открывает внутреннее пространство и открывает множество вариантов дизайна интерьера.

Дерево, сталь и инженерные породы
Фермы крыши, исторически состоящие из дерева с металлическими соединительными пластинами, теперь имеют конкуренцию. Как дома со стальным каркасом, так и стальные фермы крыши. О’Коннор говорит, что на сегодняшний день стальные стропильные фермы обычно предназначены для легких коммерческих и промышленных рынков, при этом деревянные фермы по-прежнему преобладают в жилищном строительстве.

Инженерные изделия из дерева, такие как двутавровые балки, также вызвали большой скачок на рынке.«Их можно использовать почти как пиломатериалы, но в отличие от обычных пиломатериалов, они будут иметь длину до 60 футов», — говорит О’Коннор.

Деревянные кровельные фермы с металлическими соединителями также могут быть обработаны антипиреном и имеют «отличную огнестойкость», по словам О’Коннора, «а с точки зрения бюджета и качества являются победителями в ценовой категории». Когда они правильно спроектированы и собраны, деревянная ферма крыши с недорогими соединительными пластинами будет соответствовать параметрам спроектированной древесины.«Таким образом, они представляют собой прекрасное и недорогое решение проблем, связанных с постановкой рамок», — говорит О’Коннор.

По словам О’Коннора, вместе с ураганными ремнями для крепления ферм к стенам система крыши обычно лучше, чем любая палочная крыша.

Дизайн, стоимость, каркас и многое другое

Когда дело доходит до стропильных ферм, необходимо учитывать все: от дизайна до стоимости до профи использования стропил вместо каркасного каркаса крыши. Если вы ищете полное руководство по фермам крыши, то вы попали в нужное место.

Вы можете использовать приведенные ниже ссылки для навигации по руководству:

1. Плюсы использования кровельных ферм вместо каркаса из стержней

2. Цены на кровельные фермы

3. Как заказать фермы

Плюсы Использование кровельных ферм вместо деревянного каркаса

Плюсы использования кровельных ферм значительно перевешивают плюсы каркасного каркаса. Конечно, может быть случай, когда ваш единственный вариант — обрамление палкой, и это понятно.Но в 99% случаев стропильная ферма даст вам гораздо больше.

Вот плюсы ферм:

-Кровельные фермы действительно спроектированы — все наши фермы имеют инженерную печать, что означает, что они соответствуют универсальным стандартам.

-Фермы построены в контролируемой среде вне погодных условий. Это означает, что на процесс строительства не повлияет дождь или снег.

— Фермы перекрывают большие расстояния без опоры.

-Фермы производятся с помощью пил с компьютерным управлением, что обеспечивает большую точность, более плотную посадку, меньшее количество ошибок и меньшее количество отходов пиломатериалов. Просто точнее.

-Мы тратим очень мало пиломатериалов, когда строим наши кровельные фермы, а это значит, что мы экономим больше на пиломатериалах на каждую строимую ферму. Попробуйте сделать это с обрамлением палкой.

— Фермы строятся на земле, а затем поднимаются на существующие стены. Это устраняет больше шансов упасть и попасть в аварию.

Зачем кому-то использовать обрамление палкой?

Есть несколько причин, по которым строители предпочитают каркас крыши вместо стропильных ферм:

— Крыша и потолок могут быть прикреплены к одному и тому же элементу.

— Крутые вальмовые крыши легче строить с помощью палочного каркаса.

— Изменения в последнюю минуту могут производиться по одной детали с обрамлением.

-Для сооружения полуэтажов, встроенных в крышу, с большими мансардными окнами или отверстиями в крыше в виде односкатной крыши.

Заблуждения о каркасе из стержней:

Обрамление из стержней дешевле — ЛОЖЬ

Многие строители также считают, что каркас из стержней дешевле, чем использование спроектированных стропильных ферм. Это распространенное заблуждение, потому что строитель не рассматривал возможность покупки ферм и обычно предполагает, что фермы более дорогие. Это просто неправда. Мы видели похожие дома, построенные бок о бок, а фермы позволяют строителю строить быстрее и дешевле.

Палка-каркас может быть быстрее — ЛОЖЬ

Проведены параллельные сравнения, и стропильные фермы получают приз за скорость.Деревянные фермы производятся на складе вдали от погодных условий, что означает, что фермы для дождя или блеска могут быть построены, а затем отправлены на место работы. Кроме того, наши фермы производятся с использованием компьютеризированных систем, поэтому процесс происходит быстрее и точнее.

Щелкните видео ниже, чтобы посмотреть сравнение на сайте SBC:

Сравнение времени: для дома с каркасным каркасом (включая фермы крыши) потребовалось 152,1 человеко-часа по сравнению с 373,5 часа для дома с каркасным каркасом.Завершить дом каркасом из палочек требовалось в 2,5 раза БОЛЬШЕ.

В рамной конструкции с деревянным каркасом используется меньше древесины — ЛОЖЬ

Поскольку мы производим кровельные фермы с использованием компьютерного программного обеспечения и систем, мы можем использовать меньше пиломатериалов, чем крыша с решетчатым каркасом, и практически без отходов. Рамка из палочек не является точным методом, поэтому на протяжении всего процесса кадрирования возникает больше отходов.

Сравнение древесины: для дома с деревянным каркасом использовалось 20 643 фута досок, в то время как для дома с деревянным каркасом (включая стропильные фермы) использовалось только 15 052 фута досок.Это на 25% меньше пиломатериалов, что означает больше денег в кармане строителя и больше денег в кармане домовладельца.

Цены на фермы для крыши — какую стоимость я могу ожидать от деревянных конструкций?

Конечно, цена — это, вероятно, то, что вас больше всего интересует, потому что стоимость — это все, когда дело доходит до строительства здания. Независимо от того, являетесь ли вы подрядчиком или строителем, вам необходимо знать стоимость ферм, чтобы определить, стоит ли это покупать.

Итак, сколько будут стоить мои кровельные фермы?

[* мы не можем предоставить точное число без дополнительных консультаций — это общие ориентировочные цены]

Давайте рассмотрим цены на простую конструкцию — дом 26х40 футов с фронтоном.

-Этот дом будет иметь двускатную крышу и центральную часть площадью 16 футов с высоким потолком над гостиной и столовой.

— Уклон крыши будет 5/12 с соборным потолком с уклоном 2,5 / 12.

— Свес будет 2 фута вокруг всего дома

— Фермы на концах дома будут фермами с откидным верхом

Вот фермы, которые нам понадобятся для этого дома в стиле фронтона:

— 12 общих ферм

-2 концевых ферм с откидным верхом

-7 ножничных ферм

Теперь давайте проведем оценку этого количества ферм на основе средней стоимости одной линейной опоры (которая меняется из года в год и даже за месяц). в месяц в некоторых случаях).

12 общих ферм x пролет 26 футов = 312 линейных футов x 4,00 долл. США / фут = 1248,00 долл. США

2 фронтона с откидным верхом x пролет 26 футов = 52 линейных фута x 5,00 долл. США / фут = 260,00 долл. США

7 ножничных ферм x пролет 26 футов = 182 линейных фута x 4,50 долл. США / фут = 819,00 долл. США

Промежуточный итог по ферме = 2327,00 долл. США

На данный момент мы не учли налоги и стоимость доставки.

Налог составляет от 5 до 10% в зависимости от местоположения вашей строительной площадки. Если мы рассчитаем 10% налог на работу, то вы добавите 177 долларов к общей стоимости ферм.

Затем доставка зависит от того, как далеко нам нужно перевезти фермы со склада. Нам нравится обрабатывать весь пакет за вас, потому что мы используем специальный прицеп, предназначенный для перевозки ферм на вашу рабочую площадку.

Чтобы завершить нашу быструю оценку без стоимости доставки, мы достигли в общей сложности:

всего 2559 долларов США для деревянных ферм крыши


Факторы, влияющие на цену и стоимость фермы:

Пролет фермы: это расстояние от нижнего пояса фермы от внешней стороны (выступа) несущей стены до внешней стороны другой несущей стены.Вкратце, пролет — это длина нижней части фермы. Некоторые пролеты имеют более низкую норму на фут, чем другие.

Например, если у фермы пролет 26 футов, то нижний пояс может быть построен из двух досок — 16 и 10 футов, что позволяет избежать отходов и отходов и является наиболее эффективным с точки зрения экономии цен.

Теперь, если вы заказываете ферму с пролетом 26’4 дюйма, то 10 ’доска заменяется на 12’, и остается 1’8 ”лома, хотя ферма расширяется только на 4 дюйма.Конечно, мы можем разместить любой проект, но мы рекомендуем сохранять пролет четным числом, особенно если вы хотите сэкономить на всем количестве ферм.

Вылет: Вылет фермы — это горизонтальное расстояние от конца нижнего пояса (или стены) до конца верхнего пояса фермы. Верхний пояс может иметь два разреза: пухлый или квадратный. Типичный свес для жилых помещений составляет от 16 до 24 дюймов. Опять же, эту длину можно отрегулировать в соответствии с потребностями фермы.

Если свес выходит за пределы 24 дюймов, скажем, до 30 дюймов, то потребуется верхний пояс 2 × 6 для хвостовой части, чтобы справиться с дополнительным свесом.

Уклон крыши (уклон): вертикальный подъем верхнего пояса на 12 горизонтальных дюймов — это уклон или уклон крыши. Например, шаг 4/12 означает 4 дюйма подъема при 12 дюймах пробега.

Чем круче крыша, тем дороже становятся фермы, потому что чем длиннее становятся доски, тем больше увеличивается площадь крыши.Вы также понесете дополнительные расходы, потому что гораздо сложнее укладывать крышу с уклоном 12/12 по сравнению с крышей 4/12.

Расстояние между фермами: это расстояние между фермами. Стандартное расстояние между стропилами крыши — 2 фута. Практически все жилые фермы используют такое расстояние.

Существует заблуждение, что расстояние между фермами через каждые 16 дюймов по центру лучше, потому что оно будет прочнее, чем в среднем 2 дюйма. Хотя это может быть правдой, это не всегда верно, кроме случаев сильного стресса.Проблема в том, что ферма с интервалом 16 дюймов обычно проектируется легче и выдерживает меньшую нагрузку, чем фермы, расположенные с интервалом в 2 дюйма. Таким образом, вам понадобится больше ферм для шага 16 дюймов, что, вероятно, будет означать более высокие затраты.

Для ферм магазинов и сараев типичное расстояние составляет 4 фута по центру, а в некоторых случаях даже 8 и 10 футов.

Количество ферм: Чем больше ферм вам нужно, тем дешевле будет цена за ферму, потому что мы все равно должны использовать одну ферму на протяжении всего процесса.Так что независимо от того, создаем мы один или 10, нам все равно нужно его спроектировать, построить и затем доставить. Вот почему оптом всегда лучше с точки зрения затрат.

Расчетные нагрузки: Очень важен вес, который ферма должна выдержать на квадратный фут. Это включает в себя весь кровельный материал и потолок, а также нагрузку для строительных целей, а также факторы окружающей среды (такие как ветер и снег). Очень важно учитывать правильную нагрузку на ферму.

Как успешно заказать кровельные фермы:

Заказать фермы не так просто, как заказать другие изделия из дерева, но мы расскажем здесь все, что вам нужно, чтобы успешно заказать фермы и упростить процесс для вас.

Итак, что нужно предоставить для заказа стропильных ферм?

Лучший способ заказать: предоставить план крыши и этажа. Мы можем лучше гарантировать правильную подгонку, если у нас есть размеры пола и крыши.

Помимо планов, вот детали, которые вам необходимо предоставить:

  • -Расположение вашего проекта
  • -Тип здания и его функции
  • -Размер здания или тип фермы , пролет и количество
  • — Расстояние между фермами
  • — Шаг крыши
  • — Ширина выступа, хвостовой части или перекрытия
  • — Нагрузка / материал крыши и потолка
  • -Мы подбираем существующая крыша?

Зачем нам нужно расположение строительной площадки?

Географическая информация важна для нас, чтобы узнать о нагрузках на окружающую среду, таких как снег и ветер.Каждое место зависит от количества получаемого ветра и снега. Конечно, в большинстве обслуживаемых нами территорий в течение года наблюдается значительный ветер, поэтому важно, чтобы мы точно знали, где будут установлены фермы, чтобы мы могли построить лучшую стропильную систему для вашего проекта.

Почему важна функция здания?

Знание функции здания позволяет нам определить правильные коды и параметры, с которыми мы должны работать для этой конкретной конструкции.Это так же просто, как сказать нам, что фермы предназначены для дома, магазина, павильона, вешалки или чего-то еще. Оттуда мы можем ввести коды и параметры в наше программное обеспечение для проектирования и правильно изготовить фермы, подходящие для вашей работы.

Зачем нужна планировка здания?

Все наши расценки на фермы крыши начинаются с макета. Если вы можете сообщить нам размер вашей конструкции и расстояние между фермами (расстояние между фермами), то мы сможем сказать вам, сколько ферм вам понадобится.

Вы, конечно, можете рассчитать количество ферм самостоятельно, если хотите, но мы все равно просим составить план здания, чтобы мы могли увидеть, какую площадь будут покрывать фермы. Нам также необходимо знать расстояние между ферм, чтобы расположение ферм соответствовало вашей конструкции.

Почему важен тип фермы?

Доступно много типов ферм, поэтому важно знать, какой тип ферм вам нужен. В основном мы спрашиваем, нужны ли вам какие-либо фермы для фронтона или нет, и если да, то какое количество ферм для фронтона вам нужно.

Фронтальная ферма устанавливается на торцевой стене конструкции и имеет вертикальные стойки через каждые 2 фута или 16 дюймов. Ферма фронтона не является конструктивной и требует постоянной несущей опоры под ней, такой как балка или стена.

Фронтальные фермы дороже обычных структурных ферм, поскольку требуется больше пиломатериалов. Однако для отделки фронтонных торцов построек гораздо лучше подходят двускатные фермы.

Почему скат крыши?

Нам нужен скат крыши, потому что нам нужно знать наклон / угол наклона крыши.В большинстве случаев скат крыши обозначается дюймами подъема и спуска. Так, например, шаг 6/12 — это 6 дюймов подъема для 12 дюймов бега (по горизонтали).

Почему важен выступ?

Во-первых, свес — это расстояние от конца нижнего пояса фермы (или стены) до конца верхнего пояса. Или это расстояние от стены до того места, где выступает верхний пояс.

Это то, к чему крепится потолок или детали, которые привязываются к стене.Стандартный вылет составляет 16-24 дюйма, но вылет может быть любой длины по вашему желанию.

Если свес превышает 2,5 фута, нам нужно будет использовать верхний пояс большего размера для свеса, обычно верхний пояс 2 × 6 для фермы. Мы также можем построить консоль для свеса, где нижний пояс фермы продолжается за стену.

Почему стоит учитывать нагрузку на ферму?

Нагрузка на ферму важна, потому что нам нужно знать нагрузку на фермы и то, что они должны будут удерживать.Это очень важно для конструкции фермы, поскольку в противном случае фермы не смогут выдержать соответствующую нагрузку.

Типичная загрузка жилых помещений включает стандартный настил и черепицу / металл, а также гипсокартон на потолке. Однако, если вы планируете использовать глиняную черепицу на крыше, нам необходимо знать об этом, чтобы мы могли спроектировать фермы, чтобы выдерживать более тяжелую нагрузку.

Допустим, вы планируете построить амбар с столбами, используя только прогоны и металл, прикрепленные к верхней части фермы, при этом оставляя фермы открытыми без потолочного гипса.В этом случае нагрузка на ферму меньше, поэтому стоимость фермы также меньше.

Соответствуем ли мы существующей крыше?

Если вы не строите новую отдельно стоящую конструкцию, нам нужно знать, чтобы мы могли соответствовать существующей крыше. Чтобы соответствовать текущей крыше, нам необходимо знать следующее: пролет фермы, высоту каблука и общую высоту фермы в середине или точное измерение уклона крыши.

Почему стропильные фермы популярнее стропильных плит

За последние полвека конструкция кровли претерпела настоящую революцию.Фермы постепенно заменяют обычные стропила до такой степени, что в настоящее время более 80 процентов нового жилого строительства используют фермы для поддержки крыши. Почему произошло это изменение и каковы преимущества и недостатки стропил по сравнению с фермами?

Что такое стропила?

Традиционное средство поддержки крыши — стропила (также известная как «каркас из палок»), спиленные, построенные и установленные на месте опытным плотником. Стропила изготавливаются из наклонных рамных досок из размерной древесины — обычно 2x8s или 2x10s — соединяющих вершину крыши, называемую «коньковой доской», с плитами внешних стен.Они закреплены внизу потолочными балками. Хомуты, расположенные горизонтально на середине стропил, удерживают вместе стропила и плоскости крыши.

Преимущества стропил

Хотя стропила сегодня используются все реже и реже — из-за более высокой стоимости стропил по сравнению с фермами — они имеют определенные преимущества. Каркас клюшки является гибким и может быть изменен без ущерба для конструкции. В результате вы можете создать открытое пространство под крышей … для красивого вида (как в случае сводчатых или соборных потолков), а также для практических целей, таких как строительство дополнительной спальни, домашнего офиса или кладовой.Также проще разместить пристройку к дому со стропильной кровлей.

Хотя фактическая установка происходит медленнее, чем для ферм, для подготовки стропил требуется меньше времени. Так что, если вы торопитесь, стропила будут лучшим способом справиться. Они также больше подходят для удаленных мест, где транспортировка предварительно смонтированной стропильной системы на площадку была бы слишком сложной, или для небольших крыш, когда проектирование стропильных ферм для конкретного объекта было бы неэффективным с точки зрения затрат.

Что такое кровельные фермы?

Фермы — это легкие конструкции, состоящие из верхних и нижних «поясов», поддерживаемых ремнями из пиломатериалов в форме треугольника.

Преимущества ферм

Поскольку они предварительно изготовлены в соответствии со спецификациями вашего здания за пределами строительной площадки, часто с помощью автоматизации, такой как пилы с компьютерным приводом, они намного быстрее и дешевле в установке, чем стропила. Хотя они используют меньшие (и менее дорогие) куски пиломатериалов, соединенные соединителями зубчатых пластин, фермы очень прочные и устойчивые, способные преодолевать большие расстояния — до 60 футов.Это снижает потребность во внутренних несущих стенах и позволяет создать более открытую планировку этажей на нижних этажах в соответствии с современными тенденциями.

Еще один плюс, предлагаемый каркасом из ферм, заключается в том, что он экономит важный природный ресурс за счет использования меньшего количества пиломатериалов и образования меньшего количества древесных отходов.

Недостатки ферм

Однако системы ферм имеют некоторые явные недостатки. Готовую стропильную систему тяжело транспортировать и поднимать на место.Скорее всего, для работы вам понадобятся 18-колесный автомобиль и кран, а также надлежащий доступ к дороге.

Ремешок, поддерживающий пояса, имеет тенденцию задевать пространство непосредственно под ним, что является явным недостатком, если вы хотите превратить чердак или пространство над гаражом в полезное жилое пространство. Ножничные фермы позволяют создать что-то вроде соборного потолка, в отличие от других стилей, таких как изогнутые фермы.

После установки стропильной системы будет сложно и даже опасно пытаться ее модифицировать.Обрезка любой части ремня или даже просверливание отверстия для электропроводки может подорвать целостность ферменной крыши. Вам нужно будет проконсультироваться с профессиональным инженером-строителем, если вам необходимо внести изменения.

Кроме того, Национальная ассоциация противопожарной защиты выразила озабоченность по поводу пожарной безопасности стропильных кровель из конструкционной древесины.

Обратитесь к опытному плотнику, чтобы обсудить стропильные конструкции и стропильные фермы для вашего дома.

Лаура Фирст пишет для networx.com.

Обновлено 26 декабря 2018 г.

Крыша — Как работает дом

В этом доме используется ферм для каркаса крыши. Фермы представляют собой сборные триангулированные деревянные конструкции, используемые для поддержки крыши. Альтернативой является создание каркаса крыши из 2х8 и 2х10. Фермы в наши дни довольно распространены, потому что они имеют пять больших преимуществ с точки зрения строителя:

  • Фермы невероятно прочны.
  • Поскольку они строятся строго из более коротких пиломатериалов 2х4, они, как правило, намного дешевле, чем альтернатива.
  • Вы можете создать практически любую форму по индивидуальному заказу, и это позволяет получить такие интересные особенности, как соборные потолки, по невысокой цене.
  • Вы можете перекрыть большое расстояние с помощью фермы, и ферма передает весь вес на внешние стены. Следовательно, ни одна из внутренних стен не является «несущей», поэтому они могут идти куда угодно, а позже легко перемещаются.
  • Фермы быстро растут!

С точки зрения домовладельца, одним большим недостатком является то, что у вас нет чердака. C’est la vie

Фермы бывают нескольких стандартных конфигураций:

Фермы фронтона используются на концах крыши (крайние фермы на обоих концах). Вертикальные детали имеют 16 дюймов в центре, так что сайдинг может быть прибит гвоздями. В нашем образце дома используется нестандартная ферма в основной части дома, которая выглядит следующим образом:

Левая сторона будет представлять собой собор над гостиной.Для парадной комнаты используются ножничные фермы, а над гаражом — М-фермы. Фронтальные фермы используются на концах трех линий крыши.

Фермы укладываются на стену в кулак вручную или с помощью крана.

Эти фермы поднялись примерно за четыре часа. Они расположены по центру 24 дюйма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
