Какая высота крыши должна быть по отношению к дому: Как рассчитать высоту крыши по отношению к ширине дома, как определить правильно, как высчитать, посчитать, как узнать

Как рассчитать высоту крыши по отношению к ширине дома, как определить правильно, как высчитать, посчитать, как узнать

Содержание:

Необходимость проведения расчетов высоты крыши
Выбор высоты конструкции
Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Дом будет выглядеть гармонично, при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома. Давайте рассмотрим, как выполняется расчет высоты крыши, какие есть нюансы в расчетах.

В соответствии с принятой терминологией, высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька четырехскатной крыши, тем круче получается уклон кровли дома. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 — 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы. Читайте также: «Расчет площади крыши — алгоритм действий».
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона;
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

Разобраться с тем, как высчитать высоту крыши и ее уклон, необходимо до того, как составлять проект, поскольку эти параметры влияют на особенности конструкции каркаса и выбор материала для перекрытия кровли.

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

Далее, чтобы рассчитать высоту крыши, поступают следующим образом:

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов. Читайте также: «Как рассчитать крышу дома: материалы и конструкция».

Точный расчет высоты двухскатной крыши. Какой должна быть высота крыши одноэтажного дома. Как рассчитать высоту крыши Как рассчитать высоту крыши на дом

Многие начинающие строители зачастую сталкиваются с вопросом, как определяется правильная высота конька двускатной крыши. Даже они понимают важность этого параметра, напрямую влияющего на надежность и прочность кровли. Решение этой задачи было хорошо известно еще античным народам.

На что влияет высота конька?

Очевидна прямая взаимосвязь высоты конька с углом ската крыши. При низком коньке скаты крыши будут пологими, и в снежную зиму могут стать причиной серьезных неприятностей для дома и его жителей. Если же конек будет слишком высок, то вместо снега он будет в полной мере противостоять напору ветра, с ним дом будет больше напоминать парусник. К тому же, как очень низкие, так и слишком высокие кровли не слишком привлекательны. Кто же хочет построить некрасивый новый дом?

Климатические условия нашей страны диктуют оптимальный угол наклона в районе 40±5 градусов.

О формуле расчета

Высота конька двускатной крыши вычисляется по простейшей геометрической формуле. В ней высота конька является одним катетом прямоугольного треугольника, а половина длины основания фронтона – другим катетом. Длина ската представляет гипотенузу. Если вспомнить школьную геометрию, то обнаружится, что для нахождения длины неизвестного катета (конька) следует длину второго катета (половинка основания) умножить на тангенс противолежащего угла (наклона крыши):

Длина конька = половина основания * tg угла наклона крыши

Пример для наглядности: при ширине дома в 5 метров и угле наклона крыши в 40 градусов (тангенс его равен 0,83) высота конька оказывается равной 5/2 * 0,83 = 2,075.

Немного о процессе монтажа конька крыши с двумя скатами

Монтаж конька, впрочем, как и всей крыши – трудоемкое и сложное занятие, им не занимаются в одиночку. Он начинается с краев, предварительно перед монтажом натягивается тонкий шнур, с помощью которого контролируется строгая горизонтальность линии конька. Соединительными элементами служат специальные саморезы, снабженные прокладками, не пропускающими влагу и предохраняющими от коррозионных процессов.

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Дом будет выглядеть гармонично, при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома. Давайте рассмотрим, как выполняется расчет высоты крыши , какие есть нюансы в расчетах.

В соответствии с принятой терминологией, высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька четырехскатной крыши , тем круче получается уклон кровли дома. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 — 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы.
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона;
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов.

Высотой размещения коньяка определяется статический вид, его технические характеристики и архитектурная специфика. Очень важно при составлении проекта точно определиться с правильными пропорциями конструкций. Чтобы добиться наилучших результатов, стоит лучше разобраться в том, как вычислить высоту крыши – об этом, собственно, и пойдет речь в этой статье.

На что стоит ориентироваться при выборе высоты конька

Канал представляет собой ребро двухскатной крыши, расположенное горизонтально, которое формируется там, где соединяются вершины наклонных плоскостей. Произведя расчеты высоты конька с завышенными или заниженными показателями можно не только испортить архитектурную картину, но и создать проблемы, которые в будущем повлияют на процесс эксплуатации всего дома.

Чтобы лучше понять, какое должно быть соотношение крыши к дому, нужно представить крышу в виде равностороннего треугольника. Такое исполнение является самым распространенным. Бывают, конечно, и несимметричные двусторонние крыши, у которых площади скатов различаются. Но так как зачастую уклоны противоположных сторон равны, высота конька двухскатной крыши определяется стандартным способом.

Равносторонний треугольник разделяют на две равные части. Линия, идущая от вершины треугольника до его основания, является осью симметрии, и, в нашем случае, высотой конька.

Влияние атмосферных явлений

Климатический фактор – та переменная, которую стоит обязательно учитывать при проектировании крыши.

К атмосферным явлениям, которые повлияют на высоту крыши, относятся:

• Сила ветра
  . В регионах, характеризующихся довольно частыми порывами ветра, лучше возводить пологие и низко-скатные кровельные конструкции уклоном до 10 градусов. Там, где ветра сдержанные, конек может быть установлен любой высоты.
• Численность осадков
  . Осадки всегда считаются самыми вероятными угрозами, вызывающими протечки, которые приводят к постепенному разрушению стропильной системы и всего кровельного пирога. К примеру, с крыш под уклоном 45 градусов осадки сходят значительные быстрее, чем с более пологих.
• Объемы снежных осадков
  . В регионах, где из года в год выпадают обильные зимние осадки, лучше всего сооружать крышу с уклоном, превышающим 45 градусов. Таким образом, можно добиться более быстрого схождения снега, чего нельзя сказать о крышах с малым уклоном, где большую часть снега придется счищать вручную.

Все эти данные можно получить из местной метеослужбы. Как вариант, их можно раздобыть самому в литературе по строительной климатологии СНиП 23-01-99 либо по имеющимся картам районирования СП 20.13330.2011.

Как рассчитать при устройстве чердака в двухскатной крыше

Расчет высоты крыши также будет зависеть от того, собираетесь ли вы устанавливать чердачное помещение. Если собираетесь, то чердачное пространство от дома будет отделено потолком. Чердак может быть жилым и нежилым. Конструкция с жилым чердаком, как правило, имеет ломаную схему, при которой стропильная система будет состоять из двух ярусов.

Определяясь с тем, какой высоты должен быть конек крыши в случае наличия чердака, нужно рассчитать две величины: высоту нижнего сегмента крыши и высоту ее вершины, опирающуюся на нижний ярус. Нижний ярус, зачастую, имеет высоту в 2,0-2,03 метра.

Кроме того, нужно учесть рост самого высокого хозяина дома, прибавив к этому показателю 30-40 см, для того, чтобы в помещении было удобно и безопасно передвигаться. Размеры верхней части ломаной крыши могут быть любимыми, они будут определяться индивидуальными предпочтениями хозяев.

Высота конька чердаков, которые не будут предназначаться для проживания, будет зависеть от норм пожарной безопасности.

Еще один вариант бесчердачного помещения – с пространством, объединенным с основной коробкой. Как правило, его расположение находится на одной высоте с потолком предыдущего этажа. Чердаки мансардного типа сооружают по двускатной схеме, при этом мауэрлат должен быть уложен на стены выше 1,4 метров. В случае с половинчатой мансардой отсчет высоты конька начинают от нижней грани мауэрлата.

Делаем расчет исходя из типа кровельного материала

Еще одним фактором, влияющим на то, как рассчитать высоту конька двухскатной крыши, является тип используемого кровельного материала.

Для выбора подходящего кровельного покрытия, учитывая высоту конька, можно воспользоваться некоторыми правилами:

• Высота уклона скатной плоскости тем выше, чем меньше штучные узлы крыши. Большое количество стыков чаще всего становится причиной попадания влаги под кровлю, поэтому в таких случаях очень важно сделать схождение осадков более быстрым.
• Чем ниже уклон вашей крыши, тем меньше на ней должно присутствовать стыковых швов. Лучше всего в таких ситуациях покрывать кровлю крупнолистовыми и рулонными материалами.
• Чем больше масса покрытия, тем уклон крыши должен быть круче. Получается, что чем выше конек, тем меньшее усилие оказывается на систему стропил и перекрытие.

Перед тем как рассчитать высоту конька, учтите, что кровля с высоким коньком получится несколько дороже. К примеру, для крыши с уклоном 45º нужно в полтора раза больше материала, чем для конструкции с наклоном в 7-10º, а для кровли с наклоном в 60º потребуется денежных средств в два раза больше.

Как правило, расстояния подходящих узлов наклона изготовителями кровельных материалов указываются в инструкции. Такие рекомендации стоит учесть, если вы рассчитываете, что ваше сооружение прослужит как можно дольше. Учитывая рекомендованный уклон, ширину карнизных отсеков и размеры коробки дома, можно с легкостью определить высоту конька. В основном, высота крыши по отношению к ширине дома имеет более менее стандартное соотношение.Тем не менее, при планировании крыш используются и другие методы.

Для обозначения угла скатов используются градусы, проценты или десятичные дроби, в числе которых присутствует высота конька, а после дроби – половина перекрываемого пролета. На стройплощадке же легче всего пользоваться третьим вариантом. К процентным выражениям прибегают значительно реже, потому что мастера и домашние умельцы в них лишь путаются.

Монтаж наслонных стропил осуществляется на уже смонтированный коньковый прогон. Это значит, что уже заранее нужно знать высоту размещения конькового прогона. Если знать высоту конька, то можно не смотреть время от времени в проект. Методом измерений высчитывается центр фронтальной стены. В этом месте четко по вертикали закрепляется брусок или жердь. От верхней грани заранее смонтированного на стену мауэрлата вверх отсчитывается определяемый нами размер. Его и нужно будет учитывать в момент возведения стропильной системы.

Как вычислить высоту крыши

Для правильного расчета высоты конька крыши, а также, чтобы высота крыши по отношению к высоте дома была подобрана корректно, можно воспользоваться одним из многочисленных программ-калькуляторов, которые можно легко найти в интернете. Пользоваться ими очень просто, результаты вычислений получаются быстрыми и точными.

Единственный минус – проверить готовые результаты расчетов не так уже легко без возможности наглядной демонстрации планируемой конструкции крыши. К тому же, если вы случайно забьете в такой калькулятор неверное число, то найти ошибку можно будет лишь во время строительства. Поэтому, будет намного лучше, если вы еще до вычислений проверите все цифры и особенности конструкции, чтобы минимальная ошибка в будущем не стоила вам значительных незапланированных затрат.

Для того чтобы рассчитать высоту конька крыши как можно точнее, понадобятся знания тригонометрии, а также умение возводить постройки в масштабе согласно схемы. Воспользоваться для этого можно либо монитором, либо простым бумажным листом.

Графический и математический способы определения высоты конька

• Математическим – в этом случае вычисление размера происходит по формуле определения длины одной из сторон прямоугольного треугольника.
• Графический – потребуется создание схемы крыши в масштабе.

При использовании математического метода расчетов, нужно взять формулу a= b × tgα, где а – высота конька; b – полширины пролета; tgα – уклон, определенный хозяином дома исходя из технических предписаний и рекомендаций производителя кровельного материала.

Графический метод предполагает получение размеров при пересечении центра крыши и линии ската, идущей под определенным углом от последней точки свеса карниза.

Стоит отметить, что перечисленными методами можно определить подъем крыши, но не всю высоту конька. Настоящие показатели определяются технологией монтажа верхних частей стропил. При использовании висячих стропильных систем высота конька будет такой же. То же самое касается наслонных систем, в случае, когда вершина стропила выходит за линию конькового прогона.

Когда стропильные ноги выходят за пределы прогона, то к высоте крыши нужно приплюсовать 2/3 толщины доски или бруса, примененного при возведении стропильной системы. Стоит учесть, что глубина врубки делает толщину материала меньше на треть.

В расчете, как правило, не учитывается укладываемая на стропила обрешетка. Неизбежны во время возведения крыши незначительные отклонения, которые могут достигать 5-7 см – это нормально, так как к негативным последствиям не приводит.

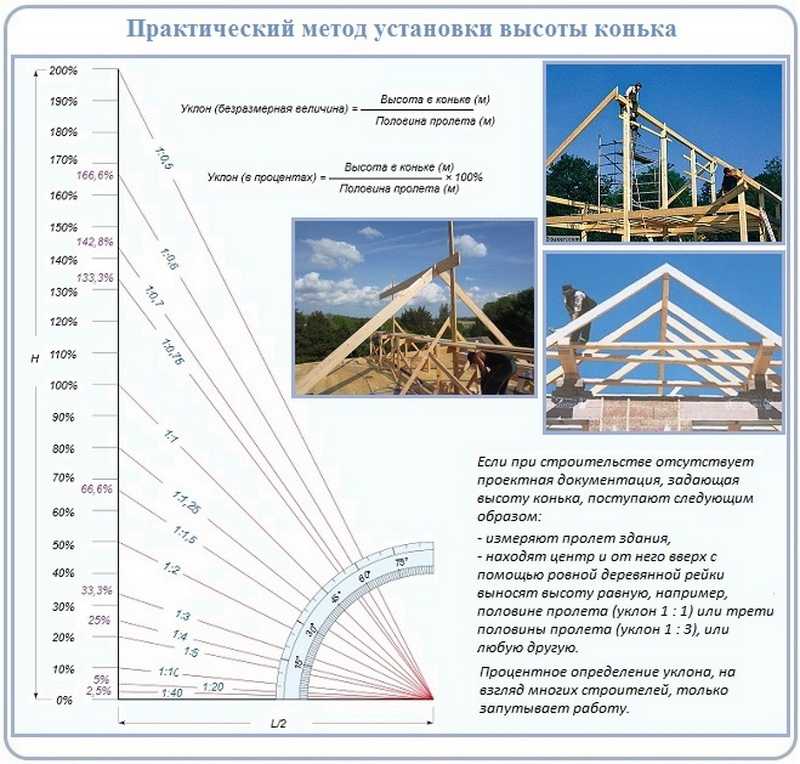

Использование практического метода расчетов

Какой бы ни была высота одноэтажного дома до крыши, определить высоту конька можно и практическим методом. Его используют при расчетах североамериканские плотники, работа которых ориентирована на возведение малоэтажных каркасных домов. Однако кардинально этот процесс практически ничем не разнится с работами, проводимыми мастерами в иных странах.

У данного метода имеется технологическая особенность: монтажный элемент нижних пяток стропил к основанию осуществляется методом врубки. Стропила опираются на коньковую доску. При несоблюдении этого условия на этапе создания схемы и получения расчетов, уклон станет другим, а этого лучше избегать во время определения крайнего параметра уклона, рекомендованного изготовителем кровельного материала.

В основе вычислений мы опять имеем равносторонний треугольник, поделенный на две одинаковые части. У нас есть ширина коробки дома и уклон.

Последовательность определения высоты конька будет состоять из таких действий:

• В первую очередь создаем масштабированную схему, и указываем на ней точные размеры коробки дома. Лучше всего, если масштаб будет 1:100, при котором 1 см будет равняться 1 метру в масштабе. Если вам по каким-либо причинам с таким масштабом работать неудобно, можно выбрать свой, покрупнее или помельче.
• Определим центр пролета, и уже от него прочертим вверх линию, являющуюся осью симметрии кровли.
• При помощи транспортира от угла коробки дома пометим угол наклона создаваемой крыши. Для этого проведем линию, опираясь на помеченный угол.
• Чтобы определить, на какой высоте потребуется разместить доску конькового прогона, стоит опираться на данные, полученные в результате пересечения оси симметрии крыши с линией наклона скатов.
• Помечаем абрис конькового прогона и стойки, на которую будет опираться прогон. Их линия симметрии должно совпасть с линией симметрии кровли. Для этого потребуется в оба направления от оси отложить полтолщины коньковой доски и прочертить линии.
• Линия нижней стороны треугольника, диагональ и рядом расположенная боковая грань конькового прогона вместе со стойкой укажут на определяемый нами треугольник, у которого вертикальный катет будет равняться высоте крыши.
• Подъем делаем меньше на треть толщины доски – то есть на глубину врубки нижнего элемента стропил.
• От определенной нами высоты вверх отсчитывает ширину коньковой доски, и прочерчиваем коньковый прогон, после чего – коньковую стойку.
• Теперь согласно масштабу чертим стропильную ногу, учитывая, что у нее будет просадка на треть ширины из-за вырубки. Чтобы сделать работы проще, параллельно диагонали чертим прямую линию длиной 2/3 толщины стропила.

Иными словами, высота конька – это сумма подъема крыши и 2/3 толщины стропила. В реальности идеальной точности в любом случае вы не получите. Однако незначительная погрешность считается таковой, которой можно пренебречь. Незначительные огрехи допускаются по строительным нормативам сооружения конструкции из дерева, указанным в сборнике СП 64.13330.2011. Идеальный просчет характеризуется учитыванием физических процессов на сжатие и смятие деревянных элементов системы.

Конек – самый верхний элемент кровли здания, проходящий вдоль всей крыши. Это одна из важнейших деталей кровельной системы, он соединяет скаты и является опорой для стропил, от него зависит прочность крыши, герметичность и ветроустойчивость ее конструкции. Как правило, конек присутствует в конструкции двускатной крыши, но может использоваться и в других видах стропильных систем.

Конек выполняет еще одну важную функцию при строительстве здания – он принимает участие в теплоизоляции чердака или мансарды: если планируется утеплять крышу, то между теплоизолирующим слоем и кровлей необходимо оставить вентиляционные зазоры, чтобы контролировать микроклимат под крышей.

Зимой благодаря этой вентиляции под кровлей не образуется лед, а летом мансарда или чердак не перегреваются.

Как вычислить высоту конька?

Высота конька определяется углом ската крыши, поэтому для вычислений в первую очередь необходимо знать этот параметр, который зависит от нескольких факторов. Во-первых, угол ската определяет экономичность кровельной системы – чем меньше угол, тем меньше кровельного материала уйдет на покрытие крыши, а следовательно, меньше затрат во время строительства.

Во-вторых, угол выбирается в зависимости от используемого покрытия: некоторые материалы могут устанавливаться на поверхность с определенным углом. Так, мягкая черепица благодаря своей легкости может лежать под наклоном максимум до 90 градусов, а керамическая черепица выдерживает наклон не более 60 градусов.

Кроме того, желательно учитывать и внешний вид дома: размер крыши должен соответствовать размеру, то есть высоте дома – слишком высокая острая крыша на небольшом здании выглядит нелепо, но и плоские кровли тоже не всегда хорошо смотрятся.

Наиболее часто при строительстве частных домов выбирают угол ската от 35 до 45 градусов, так как более высокий угол приводит к повышенным ветровым нагрузкам, а более низкий – к сильному давлению массы снега.

Если угол ската крыши определен, то для высоты конька нужно применить знания геометрии – в таком случае этот показатель принимается за катет прямоугольного треугольника. Второй катет – это половина длины дома, а гипотенуза – размер ската. Геометрическая гласит, что в прямоугольном треугольнике длина одного катета равна длине второго, умноженной на тангенс угла у основания. Так как угол ската и длина второго катета (то есть длина дома) известны, а тангенс угла можно узнать в школьной таблице или найти в интернете, то быстрые расчеты на калькуляторе позволят вычислить высоту конька.

Например, нужно вычислить высоту конька в доме с двускатной крышей, проходящей вдоль длинной стены. Ширина другой стены равна 9 метрам, то есть один из катетов равен 4,5 метрам. Угол наклона выбран в 45 градусов. Тангенс такого угла равен единице. Таким образом, нужно умножить 4,5 на 1, в результате получается 4,5 метра – это высота конька.

При сооружении любого здания одними из наиболее значимых моментов являются правильный расчет высоты конька крыши, а также ее площадь. При низкой высоте конька на кровле может собираться большое количество снега, что создаст дополнительную нагрузку на всю конструкцию. С другой стороны, при достаточно высоком коньке и большой площади покрытия увеличивается парусность кровли, что может стать проблемой при сильном ветре. Поэтому важно знать, как рассчитать высоту конька крыши, предотвратив ее преждевременное разрушение.

Особенности проектирования крыши

При проектировании любого здания важно правильно рассчитать параметры крыши. Здесь должны быть учтены все возможные нагрузки, а также необходимое количество кровельных материалов. При этом одним из главных параметров будет являться правильный наклон скатов конструкции. В типовых двускатных крышах скаты обычно имеют уклон в 12–45 градусов. Известна прямая зависимость этого угла наклона на создаваемые весом кровли нагрузки на всю конструкцию крыши здания.

Обратите внимание! Необходимо произвести дополнительное укрепление стропильной системы, что повлечет дополнительные расходы на строительство. Если уменьшить наклон скатов, то произойдет возрастание нагрузки на все конструкционные элементы вследствие атмосферных осадков.

Не менее важно правильно рассчитать систему стропил . Вызвано это передачей общей нагрузки от стропильных ног к несущим стенам здания. В свою очередь, стропильные ноги определяются размером их сечения и длины. Такие конструкционные элементы подбираются исходя из того, какие действующие нагрузки оказываются на кровлю, учитывая угол скатов. Для обеспечения необходимого запаса прочности специалисты рекомендуют несколько увеличить полученные результаты расчетов толщины стропильных ног.

Поскольку конфигурация крыши может быть различной, расчет необходимых параметров будет производиться в зависимости от некоторых особенностей. Для правильного расчета высоты крыши следует всегда брать во внимание количество скатов и ее форму. Пренебрежение такими характеристиками приведет к ошибкам в расчетах. Не располагая такими данными, невозможно будет определить площадь крыши , а также рассчитать необходимое количество материалов для устройства кровли. Высота конька влияет на длину и конфигурацию стропил.

Основные параметры

Сооружая собственный дом, каждый владелец обязательно столкнется с расчетом высоты уровня крыши. Прежде чем определить такой параметр, необходимо учесть следующие нюансы:

• количество скатов;
• наличие жилой мансарды или чердака;
• угол наклона скатов, учитывая возможные атмосферные осадки;
• выбранный кровельный материал.

При этом следует учитывать простую зависимость количества выпадающих осадков и угла наклона скатов. Количество материала, необходимого для устройства кровли, можно определить, предварительно вычислив высоту крыши. На практике, уклон в 45 градусов предполагает увеличение себестоимости крыши в 1,5 раза по сравнению с конструкцией плоского ската.

Считается, что нормативные требования к зданию обуславливают пропорции и высоту конька кровли. Между тем, такой параметр можно высчитать, зная фактические размеры стен сооружения. При этом расчет высоты конька можно определить при помощи простейших геометрических формул. Для этого необходимо знать ширину сооружения, а также угол, определяющий наклон скатов кровли.

Расчеты

Такие параметры, как высота конька крыши и угол наклона ее ската, связаны непосредственной зависимостью. Помимо этого, выбранный кровельный материал также оказывает влияние на угол наклона кровли. К примеру, мягкую черепицу можно укладывать на кровлю, имеющую наклон 11–90 градусов. Керамическая черепица требует ограничения уклона до 60 градусов.

Необходимо также учитывать и эстетическую составляющую, поэтому следует предусмотреть соответствие высоты конька крыши высоте здания. Дело в том, что чрезмерно плоская либо слишком высокая кровля может отрицательно повлиять на внешний вид сооружения. Учитывая имеющиеся климатические условия, наиболее оптимальным вариантом принято считать угол наклона кровли, который составляет 35–45 градусов. Кровля, имеющая более плоскую конструкцию, будет подвержена повышенным нагрузкам из-за выпадающих осадков.

Если принять высоту конька за один из катетов прямоугольного треугольника, то в качестве другого катета будет половина ширины здания. Соответственно, длина ската будет считаться гипотенузой. В соответствии с тригонометрической формулой, длина катета в таком треугольнике будет равна длине второго катета, умноженного на значение тангенса угла в основании. К примеру, возьмем ширину здания в 6 м при угле наклона ската кровли в 40 градусов. Обращаясь к тригонометрической таблице Брадиса, определяем тангенс угла в 40 градусов. Он будет равен 0,83. Получается, что половину ширины дома – 3 метра нужно умножить на 0,83. В результате получаем высоту конька крыши такого здания, которая будет составлять 2,49 м.

Мысли о крышах и соотношениях высоты стен и крыши — Студия Кэти Хатчисон

В: Мы с мужем строим новый дом, и нас смущает уклон крыши и высота стен. Зависит ли уклон крыши от высоты стены?

Кэти из Хаммонда, Лос-Анджелес

За то, что ее вопрос был выбран для этой публикации, Кэти получает бесплатный набор карточек с фотографиями KHS.

Ответ: Часто бывает. Уклоны крыши и отношение крыши к высоте стены (относительно пола и земли) имеют решающее значение для успешного проектирования. Часто крыша и ее расположение являются наиболее определяющими характеристиками дома.

уклон крыши 101
Для обсуждения предположим, что существует три категории уклона крыши. Нижним наклоном я считаю 7/12 и ниже. Более крутой уклон 10/12 и выше. Наклон среднего диапазона — это все, что между ними. Подумайте о наклоне крыши с точки зрения подъема и спуска. Уклон 4/12 означает, что на каждые 12 дюймов горизонтального участка скат крыши поднимается на четыре дюйма.

Уклон крыши частично зависит от климата, доступных кровельных материалов и конструктивных особенностей. Чем круче уклон крыши, тем легче скапливаться или стекать скопившемуся снегу или воде. Таким образом, более влажный и снежный климат, как правило, имеет более крутые крыши. Материалы, которые хорошо работают на крыше с крутым уклоном, могут быть проблематичными при уклоне крыши менее 4/12. Не забывайте, что основная роль крыши заключается в обеспечении защиты от непогоды. Уклон крыши также может иметь структурные последствия: более плоские крыши предъявляют другие требования, чем более крутые скатные крыши. Некоторые отношения высоты крыши/стены могут вызывать и другие структурные соображения.

Привычные типы или стили зданий часто характеризуются определенным диапазоном уклона крыши. Крыши с меньшим уклоном распространены на крыльцах и в домах в стиле ранчо и прерий. Дома, вдохновленные испанским, итальянским, ремесленным и классическим стилем, также часто имеют крыши с меньшим уклоном. Склоны средней высоты можно увидеть на некоторых грузинских, федеральных и народных домах. Более крутые скаты крыши характерны для многих домов колониальной и викторианской эпохи.

Кроме того, мы склонны ассоциировать разные наклоны крыш с разными чувствами. Для меня более крутая крыша может показаться более надежной и надежной. Вероятно, это средний наклон, который появляется на большинстве детских рисунков дома. Возможно, это зависит от того, где вы выросли. Для многих в красиво наклонной крыше есть что-то уютное и домашнее.

соотношение высоты стены и крыши
В одноэтажном доме все может быть довольно просто. Если вы ищете плоский потолок, установите высоту стены в зависимости от предпочтительной высоты потолка, часто от восьми до девяти футов. Чем выше стена, тем дороже материал и работа. Затем выберите уклон крыши на основе множества факторов, описанных выше в разделе «Уклон крыши 101». Если вы предпочитаете соборный потолок, рассмотрите удобную высоту оконного проема и высоту конька, которая не будет чрезмерной. Среди прочих соображений поэкспериментируйте со скатами крыши, которые удовлетворяют вашим минимальным и максимальным параметрам.

В полутораэтажном доме соотношение высоты крыши и стен на втором этаже может стать немного сложнее. В таких домах в основном заняты крыши. В зависимости от геометрии дома и желаемого количества пространства на втором этаже с достаточной высотой, стропила крыши могут быть получены на уровне второго этажа или на коленной стене, которая находится в плоскости внешней стены ниже. Коленная стена, как это предполагает. Это может быть высота колена над полом или выше, но обычно это значительно ниже семи футов над полом. Чтобы увеличить высоту и доступ дневного света, в большинстве полутораэтажных домов есть слуховые окна. Стена колена второго этажа может быть укорочена или вообще устранена, если размеры и расположение слуховых окон обеспечивают достаточное полезное пространство.

Конечно, в одноэтажных и полутораэтажных домах карниз крыши и, следовательно, общая высота стен ниже, чем в двухэтажном доме. Нижние карнизы помогают заземлить здание и сохранить его относительный масштаб. Дома в два этажа и выше могут выглядеть более квадратными и внушительными.

Чем больше этажей, тем больше вероятность того, что ограничения по высоте зонирования также будут играть роль в дизайне соотношения высоты крыши и стен. Полноценные двухэтажные здания имеют полноценные стены на втором этаже с мансардным или соборным пространством над ними. Двухэтажные дома включают многие из тех же факторов соотношения крыши и высоты стен, что и полутораэтажные дома. Если предпочтительна крыша с более крутым уклоном, соединение ее с более короткой коленной стеной третьего этажа может удовлетворить ограничение по высоте. Или, в качестве альтернативы, если достижение определенного размера жилой площади третьего этажа является приоритетом, то средний уклон крыши может довести высоту здания до уровня ниже предела. Добавьте слуховые окна, чтобы получить дополнительное жилое пространство, а высота стены на третьем этаже может быть уменьшена еще больше.

Как и в большинстве проектов, определение наилучшего соотношения высоты крыши и стены зависит от баланса функций, контекста, эстетики и правил. Изучение этих типов взаимосвязей является сердцем жилого дизайна.

Кэти Хатчисон для энтузиастов дома

Электронная почта архитектора Кэти Хатчисон ( [email protected] ) ваш общий вопрос о дизайне жилого дома. Поместите «Спросите Кэти» в поле темы и резюмируйте свой вопрос в нескольких абзацах. Укажите свое имя, город и штат. Не включайте вложения. Вернитесь в категорию «Спросите Кэти», чтобы найти ответы Кэти на выбранные вопросы.

Как рассчитать уклон крыши

При покупке дома или планировании модернизации уклон крыши дома не будет привлекать столько внимания, как, например, кухня или ванная комната. Но уклон крыши — важная особенность любого дома, имеющая ряд различных последствий, начиная от водоотвода и заканчивая затратами на техническое обслуживание и местом для хранения на чердаке.

Хотя более высокий шаг обеспечивает определенные преимущества для дома, он также может создавать определенные ограничения и недостатки. Вот взгляд на важность уклона крыши для понимания дизайна и характеристик вашего дома, а также несколько простых советов о том, как рассчитать уклон крыши.

Важность скатной крыши

Если бы крыша дома или здания вообще не имела ската, возникал бы высокий риск сбора стоячей воды, которая в конечном итоге приводила бы к ухудшению состояния самой крыши, представляя серьезный и неизбежный риск утечки через крышу в здание. Даже на крышах, которые невооруженным глазом могут показаться плоскими, в крышу, вероятно, был встроен небольшой уклон для облегчения стока воды от дождя и снега.

Скатные крыши еще более важны в регионах, где на крыше может скапливаться снег. Чем меньше угол наклона, тем больше снега может скапливаться на поверхности крыши, и вес этого скопления потенциально может сломать внутреннюю структуру самой крыши. С более высоким уклоном крыши снег и проливные дожди могут быть сброшены до того, как целостность конструкции станет проблемой.

Уклон крыши также может иметь следующие последствия для дома:

• Доступное пространство на чердаке : Чем выше уклон крыши, тем больше места для хранения на чердаке
• Строительные материалы : Чем выше уклон крыши, тем больше материалов требуется для создания каркаса и покрытия крыши.
• Энергоэффективность : Скатные крыши обеспечивают энергоэффективную оболочку дома, обеспечивая естественную вентиляцию, снижающую потери энергии.
• Устойчивость к ветру : Исследования показывают, что 30-процентный уклон крыши обеспечивает оптимальную устойчивость и долговечность при сильном ветре.
• Срок службы крыши : Крыши с высокими скатами очищаются от дождя, снега, остатков листьев с деревьев и других материалов, которые могут ухудшить целостность крыши. Это может привести к более длительному сроку службы этих кровельных материалов.
• Затраты на техническое обслуживание : Крутые склоны и острые углы обычно приводят к более высоким затратам на техническое обслуживание, поскольку в процессе ремонта потребуется больше оборудования для обеспечения безопасности.

Минимальный уклон крыши

Международные строительные нормы и правила рекомендуют минимальный уклон крыши 1/4:12. Это означает, что на каждые 12 дюймов пробега крыши — горизонтальное расстояние, которое она проходит, покрывая дом, — высота крыши должна изменяться не менее чем на 1/4 дюйма.

Имейте в виду, что требования строительных норм и правил в отношении минимального уклона крыши могут различаться в зависимости от местоположения. Точно так же правила максимального уклона крыши могут варьироваться в зависимости от муниципалитета и могут определяться типом строящегося здания. Как правило, угол наклона крыши редко превышает 45 градусов или соотношение уклонов превышает 12:12.

Как определить уклон крыши

Процесс определения уклона крыши может зависеть от того, является ли измеряемый уклон чертежом здания или измерением существующего здания. На чертеже вы можете использовать транспортир, чтобы определить угол наклона крыши, а затем преобразовать его в соотношение.

Однако более точный метод измерения уклона крыши можно применить как к чертежам крыши, так и к существующим конструкциям крыши. Начните с измерения длины крыши — от ее края до середины по прямой горизонтальной линии — в дюймах. Затем то же самое проделайте с подъемом, представляющим собой прирост высоты крыши по прямой вертикальной линии, от ее нижней точки до вершины.

Подъем ската крыши разделить на длину прогона. Полученное число представляет собой процент прироста подъема к прогону, который в большинстве случаев будет меньше 100. Чтобы получить коэффициент для этой крыши, умножьте этот процент на 12 и используйте его вместо X в прогоне-подъеме. соотношение, X:12.

Возьмем крышу, высота которой составляет три фута, а длина — девять с половиной футов. Рост превращается в 36 дюймов, а пробег — в 114 дюймов. Разделите 36 на 114, и в результате получится цифра 31,58 процента. Умножьте это число на 12, и вы получите 3,79.дюймы. В этом сценарии отношение подъема к высоте ската вашей крыши составляет 3,79:12.

Шаг вашей крыши играет важную роль в производительности и долговечности вашего дома, и знание этого шага также может помочь вам выбрать правильные материалы, изготовленные для конкретных условий вашей крыши.
