Расчет вальмовой крыши — онлайн калькулятор

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойства материалов, параметры крыши и климатические особенности вашего региона. Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Обратите внимание!
Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата местности, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация» , под которым скрываются пояснения по каждому заполняемому элементу.

Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Вы узнаете, соответствует ли указанный вами угол нормам по данному материалу. В случае несоответствия вам будет предложено внести изменения.

Высота подъёма

Расстояние от основания крыши до конька.

Длина конькового бруса

Общая длина конька крыши между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающую площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для покрытия всей крыши.

Количество рулонов изоляционного материала

Нужное для крыши количество изоляционного материала, с учётом необходимого нахлёста 10%. В расчётах мы исходим из рулонов длиной 15 и шириной в 1 метр.

Нагрузка на стропильную систему

Общая максимальная нагрузка на стропильную систему. В расчетах используются введенные значения снеговых и ветровых нагрузок, вес кровельного пирога, а также учитывается сама конструкция кровли.

Длина боковых стропил

Стропильная нога с боковой стороны рассчитывается с учётом свеса.

Длина диагональных (накосных) стропил

Длина четырёх ребер (угловых стропил) вальмовой крыши.

Количество боковых и вальмовых стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге. Сюда не входят угловые диагональные стропила (4 штуки).

Минимальное сечение стропил

Здесь представлены рекомендуемые размеры сечений стропил. Советуем придерживаться указанных здесь значений, чтобы обеспечить достаточную прочность будущей конструкции.

Количество рядов обрешетки

Столько рядов обрешётки понадобится для кровли при выбранных вами параметрах. Чтобы убедиться в правильности выбора обрешетки, настоятельно рекомендуем проконсультироваться у продавцов или производителей кровельного материала. Если вам нужно определить количество рядов обрешетки для одного ската, то данное значение следует разделить на два.

Равномерное расстояние между досками обрешетки

Избежать перерасхода материала и лишней подрезки, используйте указанное здесь значение оптимального расстояния между досками обрешетки.

Количество досок обрешетки

Общее количество 6-метровых досок, которое потребуется для обрешетки всей конструкции.

Объем и вес досок обрешетки

Необходимое количество досок для обрешетки всей крыши в кубических метрах и килограммах.

Расчет онлайн кровля. Онлайн калькулятор расчета кровли или как самому рассчитать кровельное покрытие для мансардной крыши?

Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Угол наклона крыши

    • — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

  • Площадь поверхности крыши

    • — Общая площадь всей поверхности кровли, с учетом длины свеса.

  • Примерный вес кровельного материала

    • — Вес выбранного кровельного материала на всю площадь крыши.

  • Количество рубероида

    • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

  • Длина стропил

    • — Длина каждого стропила от конька до основания ската

  • Минимальное сечение стропил

    • — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

  • Количество стропил

    • — Общее количество стропил при заданном шаге на всю стропильную систему.

  • Количество рядов обрешетки

    • — Общее количество рядов обрешетки по заданным размерам на всю кровлю

  • Равномерное расстояние между досками обрешетки

    • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

stroy-calc.ru

Расчет крыши кровли Онлайн калькуляторы +3D, чертежи

Расчет крыши профессионально — онлайн калькуляторы кровли, материалов, стропильной системы

Программа для расчета крыши дома обязательно присутствует в арсенале инструментов для проектирования у архитектора и профессиональной строительной компании. Впрочем, эта программа окажется полезной и собственникам земельных участков, решившим построить свой дом самостоятельно, которым также необходим расчет кровли. Ведь от того, насколько грамотно это будет сделано, зависит не только надежность кровельной конструкции, но и внешний вид крыши и фасада здания в целом.

KALK.PRO — профессиональный расчет крыши, материалов для ее строительства с возможностью 3D визуализации, с набором подробных чертежей. Рассчитайте крышу любого типа с помощью наших калькуляторов БЫСТРО и БЕСПЛАТНО! Наши калькуляторы уже помогли построить прочную крышу с экономией времени и денег как простым владельцам участков, так и профессиональным строителям. Попробуйте расчеты кровли и вы, упростите свою задачу! Расчеты можно производить в неограниченном количестве бесплатно, за возможность скачать чертежи мы взимаем символическую плату.

Каждый онлайн калькулятор крыши, размещенный на нашем сайте, позволит пользователю с высокой точностью рассчитать крышу дома и объем материалов, требуемый для возведения выбранного типа кровли, а также проверить правильность рассчитанной стропильной системы и других конструктивных элементов.

Вы сможете рассчитать угол наклона крыши, параметры утеплителя, пароизоляции, рассчитать необходимое количество пиломатериалов для крыши и многие другие параметры. На чертежах вы сможете увидеть практичную раскладку стропил и обрешетки, шаг между стропилами, все требуемые параметры для каждой стропильной ноги, вплоть до параметров запила, а также посмотреть установленное стропило на крыше (для понимания угла наклона и правильности установки стропил).

На данный момент мы предлагаем расчет крыши односкатной, двухскатной, мансардной и вальмовой, шатровой, а также расчет стропил и деревянной фермы. Разработка остальных калькуляторов крыши находится в процессе. Если Вам срочно необходим какой-либо калькулятор крыш, отутствующий у нас в настоящий момент — напишите нам!

Преимущественные отличия наших калькуляторов крыши от программ и других аналогов

Строительные калькуляторы для расчета кровли выгодно отличаются от многих аналогичных, но платных программ тем, что наши калькуляторы не нужно скачивать на локальный компьютер. От бесплатных калькуляторов, представленных в интернете kalk.pro отличается глубиной проработки расчетов всех калькуляторов, гибкостью настройки, объемной визуализацией и не только — попробуйте, разница очевидна.

Все необходимые вычисления производятся с помощью тщательно выверенных, сложных алгоритмов расчетов, а результаты оформляются в интуитивно понятном виде – на чертежах и в таблице, где указаны основные расчетные параметры выбранной конструкции кровли. Готовые чертежи крыши существенно сэкономят вам время на создание аналогичного проекта в самостоятельном формате.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для более наглядного представления будущего строения. Согласитесь, в строительстве 3D визуализация будущей конструкции, строения крайне важна и полезна. Для просмотра смоделированной по вашим параметрам крыши вам нужно перейти в выбранном вами калькуляторе крыши на соседнюю вкладку «Вид в 3D» справа от вкладки «Чертежи».

Профессиональные проектировщики оценят возможность выгружать данные произведенных расчетов (с элементами сцены, выделенными во вкладке «Вид в 3D») с помощью калькуляторов крыш в формате OBJ для дальнейшей работы в 3ds Max, ArchiCAD, AutoCAD, других программах работающих с 3D-графикой.

Еще одно неоспоримое удобство – страницу сайта с калькулятором кровли нужного типа можно добавить в закладки любого браузера и пользоваться им по мере необходимости. Расчет материала на крышу можно сохранить в любом из предлагаемых форматов или распечатать.

Онлайн расчет конструкции крыши и требуемых материалов для нее осуществляется на основании принятых в России и мире строительных стандартов, СНИПов и ГОСТов, а также с учетом мировой практики современного строительства.

Просто введите нужные параметры и получите точные расчеты крыши

Пользователю не нужно обладать знаниями в строительстве или задумываться о том, как рассчитать крышу дома так, чтобы избежать лишних затрат на закупку материалов. Необходимо лишь ввести правильно измеренные основные параметры – ширину и длину основания, высоту или желаемый угол наклона крыши, выбрать тип кровельного материала и вид кровли. Мы подготовили для вас в каждом расчете подробную справку. В калькуляторе расчета материалов для крыши также предусмотрен учет расположения труб-дымоходов или мансардных окон.

Все вычисления, такие как расчет площади крыши, длина стропил или количество рядов обрешетки, выполняются всего за несколько секунд.

Если у вас появилась отличная идея по улучшению калькуляторов, или вам чего-то не хватает в текущей реализации — напишите нам. Мы постоянно работаем над развитием проекта, и рады вашей обратной связи. А еще с нами вы можете быть спокойны за безопасное хранение ваших персональных данных!

kalk. pro

как рассчитать мансардную крышу дома и произвести расчет строительных материалов

Кровля является одним из основных элементов крыши, которая принимает на себя все удары, поступающие с атмосферы.

Главная функция заключается в отводе воды и рассредоточения нагрузки на верхушку здания после выпадения снега.

Качественная кровля ценится за длительную эксплуатацию и приятный внешний вид.

Расчет крыши онлайн (калькулятор с чертежами) — поможет вам произвести надежный расчет количества кровельного покрытия, стропил и обрешетки.

Содержание статьи

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

  • скаты (наклонные плоскости),
  • обрешетка,
  • стропила,
  • брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей калькулятора

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями. В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму.

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом. В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера.

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

  1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
  2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
  3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО!

Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Полезное видео

Видео инструкция по расчету крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-17

expert-dacha.pro

Онлайн калькулятор расчета угла наклона и стропил вальмовой крыши

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • Угол наклона боковых стропил

    • — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

  • Угол наклона вальмовых стропил

    • — Угол наклона крыши со стороны вальмового ската.

  • Площадь поверхности крыши

    • — Общая площадь кровли с учетом свесов.

  • Примерный вес кровельного материала

    • — Нагрузка на стропильную систему крыши от кровельного материала.

  • Количество рубероида

    • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

  • Длина боковых стропил

    • — Длина стропильной ноги с боковой стороны строения и с учетом свеса.

  • Длина вальмовых стропил

    • — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

  • Длина диагональных (накосных) стропил

    • — Длина так называемых ребер в количестве 4 штук.

  • Рекомендуемое сечение стропил

    • — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

  • Количество боковых и вальмовых стропил

    • — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

  • Объем бруса для стропил

    • — Объем материала для стропильной системы в кубометрах.

  • Примерный вес стропил

    • — Общая нагрузка от стропильной системы.

  • Количество рядов обрешетки

    • — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

stroy-calc.ru

онлайн калькулятор с чертежами стропил

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската —  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;

  • Жесткость конструкции;

  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;

  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:
  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.

  • Гидроизоляция, пароизоляция;

  • Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

calcstroy.ru

Расчет кровли двухскатной крыши

Расчет двухскатной крыши

Укажите необходимые размеры в миллиметрах

X — ширина домаY — высота крышиC — размер свесаB — длина крышиY2 — дополнительная высотаX2 — дополнительная ширина

Справка

Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил. Так же можно расчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов. Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.

В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем. В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши. Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда. Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов. Не забудьте точнее выставить величину нахлеста.

При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе. Возможно я решу это в будущем.Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты. Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.

И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

www.zhitov.ru

Онлайн калькулятор односкатной крыши, обрешетки и стропильной системы

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной. Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • Угол наклона крыши

    • — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

  • Площадь поверхности крыши

    • — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

  • Количество рубероида

    • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

  • Длина стропил

    • — Длина стропила от конька до основания ската

  • Минимальное сечение стропил

    • — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

  • Количество стропил

    • — Общее количество стропил при заданном шаге на всю стропильную систему.

  • Количество рядов обрешетки

    • — Общее количество рядов обрешетки по заданным размерам на всю кровлю

  • Равномерное расстояние между досками обрешетки

    • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

stroy-calc.ru

Калькулятор вальмовой крыши

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Блок: 1/7 | Кол-во символов: 611
Источник: https://KrovGid. com/proekt/raschet-valmovoj-kryshi.html

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската —  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Блок: 2/6 | Кол-во символов: 733
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

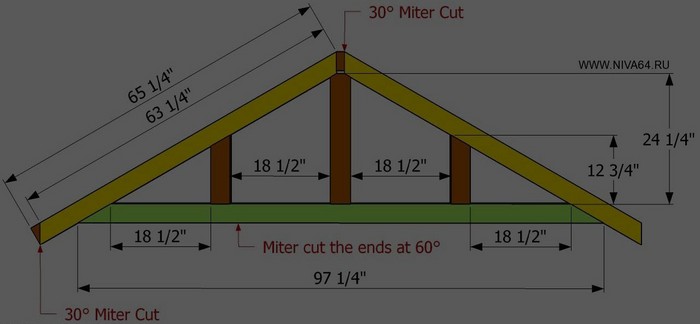

Чертеж стропильной системы

Блок: 2/10 | Кол-во символов: 901
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi. html

Особенности вальмовой крыши

Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент стропильной системы играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

Стропильная система вальмовой крыши отличается от обычной двускатной

Таблица. Составляющие вальмовой крыши

Элемент крышиКраткое описание и назначение

Диагональные стропилины (накосные)

Самые большие по длине и наиболее нагруженные элементы стропильной системы. Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности.

Рядовые стропильные ноги

Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50×150 мм.

Нарожники

Формируют вальмы, верх опирается о накосные стропилины, пятка на мауэрлат. В целях уменьшения нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от конкретных особенностей крыши нарожники могут опираться на шпренгель, угловые подкосы и т. д.

Опоры для диагональных стропил

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

  • во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
  • крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
  • не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

Вальмовая крыша позволяет сэкономить на возведении фронтонов дома

Недостатки:

  • требует много пиломатериалов, это увеличивает сметную стоимость строения;
  • технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
  • большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.

Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов

Блок: 2/7 | Кол-во символов: 2360
Источник: https://krysha-expert.ru/kalkulyator-valmovoy-kryshi

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

  • Жесткостью конструкции

  • Обтекаемостью покрытия

  • Отсутствием фронтонов

Существуют и определенные недостатки:

  • Многочисленные отходы материалов

  • Сложность проведения расчетов

  • Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Блок: 3/7 | Кол-во символов: 1356
Источник: https://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Блок: 3/7 | Кол-во символов: 672
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Блок: 4/6 | Кол-во символов: 615
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Общие сведения по результатам расчетов

  • Угол наклона боковых стропил

    • — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

  • Угол наклона вальмовых стропил

    • — Угол наклона крыши со стороны вальмового ската.

  • Площадь поверхности крыши

    • — Общая площадь кровли с учетом свесов.

  • Примерный вес кровельного материала

    • — Нагрузка на стропильную систему крыши от кровельного материала.

  • Количество рубероида

    • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

  • Длина боковых стропил

    • — Длина стропильной ноги с боковой стороны строения и с учетом свеса.

  • Длина вальмовых стропил

    • — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

  • Длина диагональных (накосных) стропил

    • — Длина так называемых ребер в количестве 4 штук.

  • Рекомендуемое сечение стропил

    • — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

  • Количество боковых и вальмовых стропил

    • — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

  • Объем бруса для стропил

    • — Объем материала для стропильной системы в кубометрах.

  • Примерный вес стропил

    • — Общая нагрузка от стропильной системы.

  • Количество рядов обрешетки

    • — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Блок: 3/3 | Кол-во символов: 1820
Источник: https://stroy-calc.ru/raschet-valmovoy-krishi

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Блок: 2/7 | Кол-во символов: 2317
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

Блок: 5/6 | Кол-во символов: 394
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

  1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
  2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

  1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
  2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

  1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
  2. Гидроизоляция. Рекомендованный нахлест 10 см.
  3. Контробрешетка. Делается из брусков 50×50 мм.
  4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Блок: 4/7 | Кол-во символов: 3932
Источник: https://krysha-expert.ru/kalkulyator-valmovoy-kryshi

При устройстве теплой крыши необходимы:

  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.
  • Гидроизоляция, пароизоляция;
  • Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Блок: 6/6 | Кол-во символов: 423
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Блок: 6/7 | Кол-во символов: 1064
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Блок: 8/10 | Кол-во символов: 1327
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html

Кол-во блоков: 18 | Общее кол-во символов: 19736
Количество использованных доноров: 6
Информация по каждому донору:

  1. https://calcstroy.ru/krysha/raschet-valmovoj-kryshi: использовано 4 блоков из 6, кол-во символов 2165 (11%)
  2. https://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/: использовано 1 блоков из 7, кол-во символов 1356 (7%)
  3. https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html: использовано 2 блоков из 10, кол-во символов 2228 (11%)
  4. https://stroy-calc.ru/raschet-valmovoy-krishi: использовано 1 блоков из 3, кол-во символов 1820 (9%)
  5. https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html: использовано 4 блоков из 7, кол-во символов 4664 (24%)
  6. https://krysha-expert.ru/kalkulyator-valmovoy-kryshi: использовано 3 блоков из 7, кол-во символов 7503 (38%)

Источник: m-strana.ru

Уголок кровельный

Получение стропильного треугольника

Большинство углов можно узнать из простой прямоугольной вальмовой крыши.
Когда бедра не равны, или план нерегулярный
углов применяются те же принципы.

Я должен поблагодарить Джека из Коннектикута за его переписку по этому поводу и информацию о стальном квадрате и т. Д. Молодцы, приятель. Ты получил
меня мотивируют!

Для целей данного упражнения
забудем про свесы на карнизе.

Углы кровельные — план и отметки вальмовой кровли.

Допустим, мне дали план с 2400 пролетом крыши.
Мне также дана пара возвышений. Наклон крыши
дан в американском стиле с коэффициентом наклона 18 к 12.
Я буду использовать этот пример в качестве крыши размером 24 х 48 футов.

С таким же успехом он может быть 2400 мм x 4800 мм и с использованием австралийского
способ степеней. Этот конкретный шаг в 56 с небольшим градусов трудно подобрать.
рисовать, поэтому мне пришлось бы использовать хороший транспортир или
калькулятор.
18 из 12 не может быть проще.

Кровельные уголки — Использование стального угольника с парой реек.
Уголки кровельные — главный треугольник крыши
  • I комплект
    Поднимите пару стульев и опустите сверху половину листа довольно чистого МДФ.
  • Я подхожу к красивому квадратному концу и ставлю отметку 36 дюймов от
    угол.
  • Я поставил отметку 24 дюйма на краю и
    соедините их прямым краем и карандашом.
  • Прямой
    прочь, я могу установить свой стальной угольник с парой реек, прикрученных к
    это то, что я использую для моих основных стропил.
  • Если
    квадрат упал, я просто сверяю его с треугольником на
    моя выкладывающая часть МДФ.
  • Глядя на свой план, я
    вижу, что размах составляет 24’00, так что моя половина пролета 12’00.
  • I
    только что нарисовал мой треугольник на крыше
    шкала от 2 дюймов до фута 🙂
  • 12’00 полувысота при
    соотношение 18 к 12 дает мне рост на 18’00.
  • я
    возьмите мою стальную линейку и измерьте длину другой стороны.
    Это тот, который я нарисовал карандашом в очках и с
    а
    острый карандаш и линейка.
  • Я получаю показания
    21.63 или около того.

Итак, нарисовав его в довольно большом масштабе, я могу очень близко подойти к
точный размер. У меня есть основные углы крыши и крыша
длина поверхности.

Такое рисование не новость. На протяжении веков люди были
построить крышу с максимальной точностью, просто нарисовав ее в масштабе.Если у вас есть комната, вы можете нарисовать ее в полный размер, ничего
неправильно с этим. Вы также можете сделать это с помощью калькулятора, но для
все практические цели в чем смысл
получая цифру 21,633307653, когда практичность
резка и фиксация на месте говорят, что вам повезет, если вы его получите
в пределах 1/4 дюйма.

Кстати, прямо перед тем, как набрать последний бит, я пошел к аксессуарам и щелкнул
калькулятор. В меню просмотра я выбрал научный и сделал
старый трюк Пифагора.Корень квадратный из 12 x 12 + 18 x 18.
= 21.633307653 Легко, я мог бы получить намного больше
десятичные разряды, если бы я тоже хотел. Я в калькуляторы никогда не стучу,
они великолепны, но я хотел бы иметь резервную копию руководства, чтобы проверить, не
Я допустил ошибку.

к началу

Разработка
поверхности и получение верхних разрезов

Вернемся к делу, с этим треугольником и планом, который у нас есть.
информация, которая нам нужна для решения большинства проблем в этой крыше.

Представьте
что у вас на столе перед вами была картонная модель этого
крыша.Четыре части соединились на гребне. Сверху
углы бедер будут смотреться на 45 градусов, как в нормальном плане
Рисунок.

А теперь представьте, что вы нажимаете на гребень.
и выравнивание модели. Вы бы увидели вот что.

Кровельные уголки — Все поверхности крыши уложены ровно.

Карнизы и коньки не изменились. Единственное, что
Изменилось то, что истинная длина поверхности крыши 2163 была изменена.
использовал.Это называется проявлением поверхности. Это все
поверхности крыши имеют одинаковую длину от конька до карниза (2160), и
бедра одинаковой длины, мне нужно вытянуть только одну из этих крыш
фигуры в моем масштабе на моей чертежной доске из МДФ, чтобы получить больше информации.

Кровельные уголки — Деталь одной поверхности.

Здесь я попадаю в
используя довольно технические термины, но я постараюсь объяснить их по мере продвижения.

Позвольте мне сейчас сказать следующее: речь идет не только о столярных работах,
монтажник, кровельщик из листового металла и т. д. могут адаптировать это
информация для их конкретных потребностей.

  • У меня уже есть истинная длина гребня и фасции, теперь я могу
    Измерьте истинную длину бедер.
  • Я могу получить
    площадь поверхности крыши. 21,63 х (48 — 12). скажем, черепица или
    листорезка.

Я могу карандашом по вертикали
линий и получите: —

  • Количество общих
    стропила и их длина. (обычные стропила — это полные стропила,
    закрепить на коньке.
  • Уменьшаются домкраты, их длина (JL) и домкраты.(JRD)
    (стропила — это те, которые крепятся к бедру.
    — величина, на которую каждое стропило домкрата становится короче предыдущего.
  • Домкрат стропильный верхний распил.
  • Бедренный крой.
  • Для кровельщика я могу получить количество листов и длину листа.
  • Уменьшение длины полотна по бедру и углу среза бедра
    листы.
Кровельные уголки — пропилы сверху.

Я мог бы рисовать линии, параллельные
карниз / фасция и получаем: —

Количество и длина обрешетки крыши.Battens — это
более обычный термин для черепичных крыш и прогонов используется для фиксации
кровельные листы к.

Одинаковый угол для стальных галстуков под прогонами и на конце бедер.

к началу

Получение боковых разрезов

Есть несколько скосов, которые мы еще не видели.
В качестве примера я снова буду использовать прямоугольную вальмовую крышу.

Подкровельные уголки — плоская укладка или формирование тазобедренного треугольника.

Если бы крыша была твердой, я мог бы разрезать вертикально вниз по коньку и бедрам I
можно сделать что-то вроде приведенного выше эскиза.Где четыре секции
разделены на бедрах, я вижу треугольники бедер. Это просто
достаточно, чтобы вытащить одну, как если бы она была плоской. У меня есть право
угловой треугольник с известной высотой и известным пробегом.

Назовем одну из меньших четырехугольных фигур бедром.

Углы кровли — бедро

Теперь, если бы в том же самом бедре был огромный прогон, я бы кое-что увидел
как на скетче справа.Вершины прогонов соответствуют
поверхность крыши, чтобы стороны прогонов были под прямым углом к ​​крыше
поверхность. То есть на 90 град. к нему.

Итак, если я отрезал квадрат (зеленый кусок) от поверхности крыши, под
я бы увидел еще один треугольник с разрезами на моей стороне прогона.

Боковые разрезы обрешетки.
Уголки кровельные — боковые вырезы прогонов.

Итак, здесь он выложен как если бы на листе МДФ с использованием тройника, циркуля и т. Д.

.

То, что я высказал ранее, остается в силе, вся работа, которую вы здесь видите, может быть
нарисованный в масштабе от 2 дюймов до фута на небольшом слое с помощью квадрата,
линейка, линейка и карандаш.

Я получаю расстояния A, B и C и выкладываю их на виде сверху бедра.

Это как если бы я положил
сечение крыши по зеленой линии квартиры.

Это
способ нарисовать его, а затем подчеркнуть угол маркером
и его название всегда напоминает мне, под каким углом я смотрю.

У некоторых крыш очень похожие углы, не большая разница в них, и если вы этого не сделаете,
проясните, в чем вы легко можете ошибиться.

Уголки кровли — срез вальмы

Здесь я делаю
то же самое, чтобы получить тазобедренный треугольник.

У меня есть
изменен на более крутой шаг, чтобы показать разницу в углах
четко.

Устраиваю зеленую линию
Это разделяет твердое тело бедра под прямым углом
главного треугольника.

Я получаю тазобедренный треугольник
положите плашмя и сразу же прорежьте верхнюю часть бедра.


Боковой угол бедра / прогона

Там
это еще один скос, который я могу убрать из тазобедренного треугольника. Это линия
нарисованный на бедре, чтобы показать угол, который образует прогон, когда он
касается бедра.

Я столкнулся с этим только тогда, когда я
начали делать металлоконструкцию кровли. Первый, который я построил, я получил
неправильно и поставил мои шипы прямо на бедро. Какой облом!

Мне пришлось отрезать шипы и снова приварить их.Хорошая работа, это было
небольшая работа и простота выполнения.

Вот фотография секции стальной крыши на главной странице крыши еще раз, чтобы показать вам, что я имею в виду.

Кровельные уголки — соединение стальных прогонов с бедрами.


Уголки кровли — разметка стального бедра для планок прогонов.

Стальные шипы
имеют толщину около 6 мм и перфорированы для болтов прогона.

Они
приварены к правому бедру.Затем прогоны «C» привинчиваются к
бутсы.

Дешевый способ получить большую крышу.


Решение проблемы неровной вальмовой крыши

Угол, вписанный в полукруг, — это прямой угол.

Четырехугольник в плане, ограниченный карнизами, обычным спуском основной стороны и общим проходом второстепенной стороны, может быть ограничен.

Четырехугольник, вписанный в круг, имеет дополнительные противоположные углы.
Два противоположных угла являются прямыми углами, поэтому оставшиеся два угла являются дополнительными.
Угол, показанный как Eave Angle в правом верхнем углу, является правильным.

Углы, вписанные в круг, образующие ту же дугу, равны.

Угол, показанный в верхнем левом углу как основной угол , является правильным.

Поскольку касательные общих углов шага являются их отношениями подъема / хода, формула плоского угла может быть записана в терминах общих шагов.


Разрешение размеров

Расчет главного угла в плане

Главный шаг = 8/12

Незначительный шаг = 10/12

Угол в плане между карнизами вальмовой крыши = 120 °

sin Угол свеса = sin 120 ° = 0,86603

cos Угол свеса = cos 120 ° = -.50000

Главный шаг = 8 ÷ 12 = 0,66667

Малый шаг = 10 ÷ 12 = 0,83333

Главный шаг ÷ Малый шаг
= 0,66667 ÷ 0,83333 = 0,80000

tan Главный угол в плане = 0,86603 ÷ (0,80000 — 0,50000)

= 0,86603 ÷ 0,30000 = 2,88677

2.88677 представляет подъема на единицу пробега из основного угла .

Major Plan Angle Rise также является Major Common Run (см. Вид в плане выше).

Если Major Plan Angle Rise = Major Common Run = 12

Затем пройдите Major Plan Angle Run по линии карниза.

= Подъем основного угла в плане ÷ 2,88677

= 12 ÷ 2,88677 = 4,15690

Этой информации достаточно для расчета бега от бедра
и баланс размеров крыши.

Углы в плане также управляют скосами пильного полотна для надрезов щеки на стропилах бедра и домкрата.
Поскольку tan Главный угол в плане = 2,88677

Главный угол в плане = arctan 2,88677 = 70,89351 °

Малый горизонтальный угол = Угол свеса — Главный горизонтальный угол

= 120 ° — 70,89351 ° = 49,10649 °

Подъем на единицу, пролет из Minor Plan Angle

= tan Minor Plan Angle = tan 49,10649 ° = 1.15470

Соотношение также можно определить непосредственно по формуле:

Расчет угла малого плана

Главный шаг = 8/12

Незначительный шаг = 10/12

Угол в плане между карнизами вальмовой крыши = 120 °

sin Угол свеса = sin 120 ° =.86603

cos Угол свеса = cos 120 ° = — .50000

Главный шаг = 8 ÷ 12 = 0,66667

Малый шаг = 10 ÷ 12 = 0,83333

Малый шаг ÷ Главный шаг
= 0,83333 ÷ 0,66667 = 1,24999

tan Minor Plan Angle = .86603 ÷ (1.24999 — .50000)

= 0,86603 ÷ 0,74999 = 1,15472

Решение размеров плана

Известные ценности

Major Common Run = 12

Большой общий карниз = 4.15690

Подъем = 8

Малый общий ход = 8 × 12 ÷ 10 = 9,60000

Бег по стропилам от бедра ²
= Основной общий ход ² + Основной общий ход ²

= 4,15690 ² + 12 ² = 161,27982

Бег по стропилам от бедра = 12,69960

Малый общий карниз ²
= Набег на стропило от бедра ² — Малый обычный спуск ²

= 161.27982 — 9,60000 ² = 69,11982

Малый общий карниз = 8,31383

Проверка длины Minor Common Eave :

Начиная с Подъем малого угла в плане на единицу прогона = 1,15470

Малый общий карниз
= Малый обычный ход ÷ 1,15470

= 9,60000 ÷ 1,15470 = 8,31385

Решение проблемы длины стропил

Основная общая длина ²
= Основной общий ход ² + Повышение ²

= 12 ² + 8 ² = 208.00000

Основная общая длина = 14,42221

Малая общая длина ²
= Minor Common Run ² + Rise ²

= 9,60000 ² + 8 ² = 156,16000

Малая общая длина = 12,49640

Длина стропила для бедра ²
= Бег по стропилу от бедра ² + Подъем ²

= 161,27982 + 8 ² = 225,27982

Длина стропила для бедра = 15,00932

ПРИМЕЧАНИЕ: Размеры и углы на эскизе ниже были вычислены с помощью онлайн-калькулятора.
Значения могут незначительно отличаться от тех, которые определены теоремой Пифагора и пропорциями.

Стропила Jack разница в длине

Дано: Расстояние между стропилами Джека по центрам вдоль линии карниза = 16 дюймов.

Major (8/12) Сторона

16 дюймов × 14,42221 ÷ 4,15692 = 55,51114 дюймов (приблизительно 55 1 / 2 дюймов)

Незначительное (10/12) Сторона

16 дюймов × 12.49640 ÷ 8,31384 = 24,04934 дюйма (приблизительно 24 1 / 16 дюймов)

Hip Shift and Hip Drop

Главный план Угол Подъем / спуск = 2,88677

Minor Plan Angle Unit Rise / Run = 1.15470

Передаточное число главного механизма бокового смещения
= 2,88677 ÷ (2,88677 + 1,15470)
= 0,71429

Незначительное передаточное число блока бокового смещения
= 1,15470 ÷ (2,88677 + 1,15470)
= 0,28571

Сдвиньте, чтобы выровнять гребень с линией через точки каркаса

знак равно5 × (0,71429 — 0,28571) = 0,21429 (сторона 8/12)

Устройство Hip Drop
= 8 ÷ [12,69961 × (2,88677 + 1,15470)]
= .15587

Удельные веса умножаются на ширину заготовки.
Для ложи шириной 1½ дюйма:

Сдвиг бедра (в сторону 8/12) = 1,5 дюйма × 0,21429 = 0,32143 дюйма (прибл. 5/16 дюйма)

Падение бедра = 1,5 дюйма × 0,15587 = 0,23381 дюйма (прибл. 1/4 дюйма)

Опора стропила для бедра

Major (8/12) Сторона

Обрамляющая площадь

12 × [8 ÷ (2.88677 × 15,00933)] = 2,21563
(прибл. 2 3 / 16 более 12 )

Угол заднего хода =
арктангенс [8 ÷ (2,88677 × 15,00933)] = 10,46105 °

Незначительное (10/12) Сторона

Обрамляющая площадь

12 × [8 ÷ (1,15470 × 15,00933)] = 5,53912
(прибл. 5 9 / 16 более 12 )

Угол заднего хода =
arctan [8 ÷ (1,15470 × 15,00933)] = 24.77773 °

Более 12 передаточных чисел для боковых разрезов стропила бедра

Major (8/12) Сторона

Нога стропила бедра

12 × 12,69961 × 2,88677 ÷ 15,00933 = 29,31045
(прибл. 29 5 / 16 более 12 )

Пик Хип Стропила

12 × 12,69961 ÷ (2,88677 × 15,00933) = 3,51721
(прибл. 3 1 / 2 более 12 )

Незначительное (10/12) Сторона

Нога стропила бедра

12 × 12,69961 × 1,15470 ÷ 15,00933 = 11,72410
(прибл. 11 3 / 4 более 12 )

Пик Хип Стропила

12 × 12,69961 ÷ (1,15470 × 15,00933) = 8,79308
(прибл. 8 13 / 16 более 12 )

Калькулятор каркаса крыши Gambrel

Разместите ваши комментарии?

Калькулятор геометрии каркаса крыши Gambrel с анимацией

7 часов назад Калькулятор каркаса крыши Gambrel план-схема с полными размерами и углами. Крыша Gambrel Подробная схема нижних стропил Крыша Gambrel Подробная схема верхнего стропила & quest; Выберите точность вывода, десятичные дюймы или метрические мм. Выберите и повторно Рассчитайте для отображения.

Веб-сайт: Blocklayer.com
