Крыши мансарда: выбор кровельного материала, какой утеплитель лучше выбрать для зимнего проживания

выбор кровельного материала, какой утеплитель лучше выбрать для зимнего проживания

Желание получить как можно большую жилую площадь на ограниченном по размеру участке оставляет застройщику только одно решение — мансардная крыша. При грамотном подходе к делу такой дом будет пригоден для зимнего проживания без строительства полноценного этажа.

Но утепление кровли такого типа довольно сложный процесс, имеющий множество нюансов. С этими тонкостями стоит разобраться еще до начала строительства.

Особенности, преимущества и недостатки мансардной крыши

Главный плюс мансардного этажа в том, что его можно возвести на уже существующем здании без капитальной переделки стен, при этом минимально нагружая строительные конструкции. Практика показала, что кровля такого класса может быть обустроена на срубе, кирпичном, блочном здании без неприятных последствий, подходит такой вариант даже для каркасного дома. При этом доступны различные виды крыш, что позволяет реализовать интересные дизайнерские решения.

Но, главное все-таки не внешний вид, а функциональность и надежность конструкции, нормальные размеры помещений на этаже, чтобы они стали по-настоящему комфортны для человека. Среди обязательных требований выделяют:

• Форма крыш должна обеспечить минимальную высоту жилого помещения в 2,2 метра.
• Предъявляются более жесткие требования к утеплению, пароизоляции мансардной крыши.
• Стропильная система должна выдерживать характерные для региона ветровые и снеговые нагрузки.

Среди преимуществ разных видов мансардных крыш обычно отмечают:

• По сравнению с возведением полноценного этажа стоимость существенно ниже.
• Возможность оборудовать дополнительные бытовые и хозяйственные помещения в «мертвых зонах».
• Грамотное утепление мансардных крыш частного дома позволяет на 10–15% сократить теплопотери через кровлю.
• Возможность организации естественного освещения за счет установки мансардных окон меньших размеров.

Но крыша мансардного типа имеет и ряд объективных недостатков:

• Специфика конструкции требует применения более качественных гидро- и пароизоляции, утеплителей для мансардной крыши, поэтому покупать дешевые материалы нецелесообразно.
• В зимний сезон потребуется регулярная очистка окон от снега, особенно если они установлены на скатах с небольшим уклоном.
• На кровлю такого класса больше воздействует ветровая нагрузка, что ставит жесткие требования к прочности всех конструкций.

Но возможность получения дополнительных жилых квадратных метров преобладает над всеми возможными минусами.

Обращаем внимание! Чтобы избежать проблем с промерзанием помещения, появлением конденсата, на этапе проектирования следует продумать не только утепление, но и систему вентиляции мансардной крыши и подкровельного пространства.

Виды мансардных крыш — особенности проектирования, преимущества

Не так давно для частных домов применялась исключительно ломаная форма крыши. Этот вариант и сейчас можно назвать одним из самых популярных. Но существуют и другие интересные решения, которые можно реализовать:

Односкатные

Довольно интересное решение, которое можно реализовать с минимальными затратами на утепление крыши под мансарду.

Роль основных ограждающих конструкций в этом случае все равно играют стены.

Смотрится такая мансарда оригинально, но есть и минус — чтобы получить помещение нормальной высоты потребуется существенно увеличить переднюю стену, без этого не удастся сформировать оптимальный уклон ската.

Двухскатные

Этот вариант можно считать наиболее простым. Ведь даже обычную кровлю с большим уклоном скатов можно переоборудовать.

Достаточно врезать простые или кровельные окна, выполнить утепление крыши мансарды и все. Единственное условие — ширина дома должна быть не менее 6 метров, иначе результат не будет удобным.

Ломаные

Этот вариант наиболее распространен. Представляет собой двухскатную крышу, у которой нижняя часть скатов имеет отличающийся от верхней уклон.

По форме стропильная ферма напоминает пятиугольник.

Такая кровля крыши под мансарду позволяет наиболее рационально использовать простор чердачного помещения.

Основной плюс — минимум «мертвых зон».

Вальмовые

Представляют собой четырехскатные крыши, у которых нет фронтонов. Тоже неплохой вариант, но освещение придется организовывать только за счет мансардных окон, а качественная теплоизоляция потребует увеличенного расхода материалов.

Существует и компромиссный вариант — полувальма, у которой часть торцевых скатов заменена небольшими фронтонами, в которые врезаны простые окна.

Такой вариант считается более практичным.

Шатровые крыши

Разновидность вальмовых, но у них все скаты имеют форму равнобедренного треугольника.

Не считается лучшим решением.

Утепление мансарды такого типа потребует еще большего количества материалов, а процент использованной площади получится невысоким.

Подходит для зданий с квадратным периметром.

Обращаем внимание! Прежде чем выбрать какую крышу делать, оцените особенности его дома, выполните расчет утеплителя, пленок, пиломатериалов. И только потом принимайте решение. Внешний вид, конечно же, играет роль, но не стоит его ставить во главу угла.

Можно ли сделать мансардную крышу с балконом

Да, ответ может быть только положительным, причем есть варианты даже для четырехскатных крыш. Выбор решения зависит от особенностей скатов, прочности и несущей способности стеновых конструкций. Приведем только лишь несколько возможных варианта:

• Вальмовую кровлю из металлочерепицы или других покрытий можно облагородить встроенным балконом, который практически не выступает за плоскость ската. В получившийся проем вставляют балконный блок и выполняют качественную гидроизоляцию пола. Да и утеплять придется тщательней.
• Если прочность стеновых конструкций позволяет, на мансардном этаже выпускают опорные балки, на которых и монтируется балкон. Длина вылета ограничена только сечением и несущей способностью самих балок. Учитывая то, что балкон расположен со стороны фронтона, думать, чем лучше утеплить мансардную крышу, в этом случае не придется. Все делается стандартно.
• Еще один классический вариант — балкон на опорных столбах. В этом случае дополнительные балки не потребуются, а столбами можно красиво обрамить, например, входную группу.

Как видите, вопрос вполне решаем.

Но обращаем внимание — при обустройстве балконов особое внимание необходимо уделять расчету по прочности и несущей способности опорных балок, столбов.

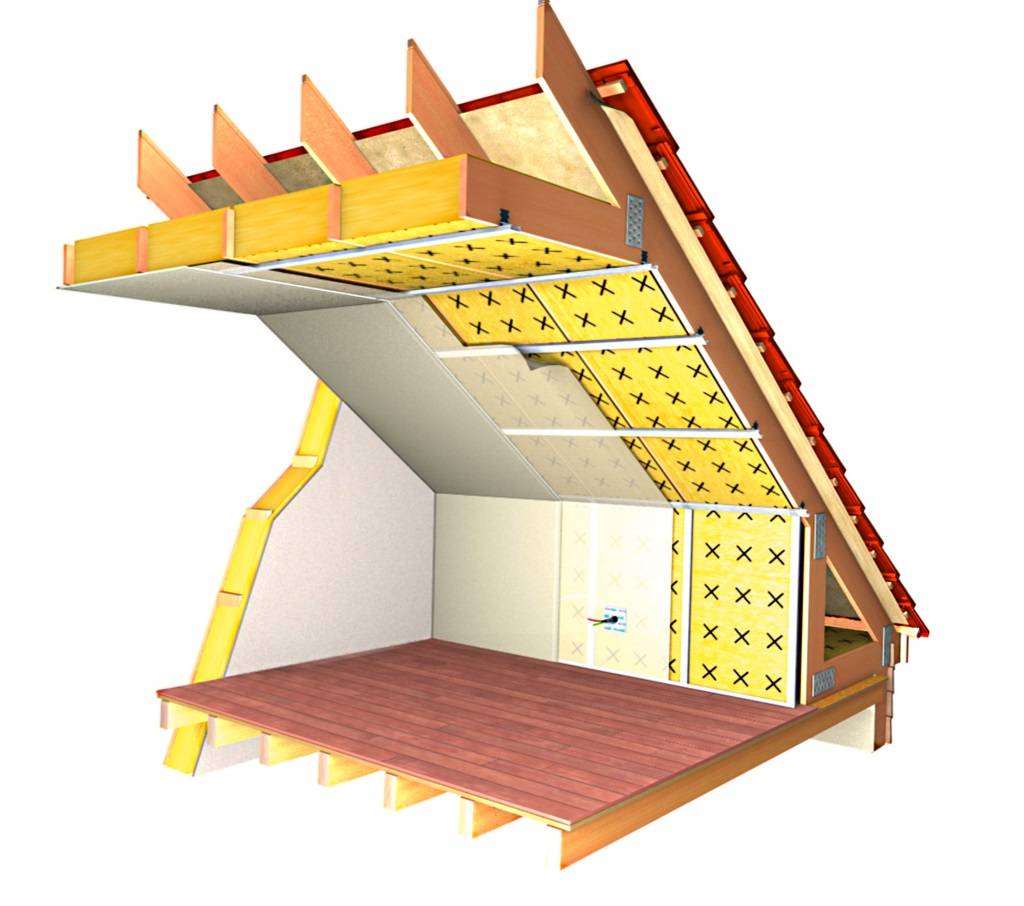

Выбор изоляционных пленок и утеплителя

Пожалуй, это один из основных этапов проектирования. Если со стропильной системой все понятно, используются стандартные элементы и технология крепления. То решая, как утеплить мансардную крышу, нельзя допускать ошибок.

Пароизоляция

Мембранная пленка, которая обеспечивает защиту утеплителя для мансардной крыши от влажного теплого воздуха, поступающего из помещения.

Лучший выбор — пленка с минимальной паропроницаемостью, которую не стоит искать среди откровенно дешевых материалов.

Мембрана работает только в одну сторону, поэтому важно ее закрепить правильной стороной внутрь помещения. Если не следовать инструкциям производителя, то утеплитель намокает и теряет свои теплоизоляционные свойства.

Если делать теплоизоляцию мансардной крыши изнутри, то пароизоляция крепится в последнюю очередь и закрывается гипсокартоном или другими отделочными материалами. При утеплении мансарды снаружи эта пленка крепится по нижней части стропил в первую очередь и на нее укладывается несколько слоев минеральной ваты или другого теплоизолирующего материала.

Гидроизоляция

Гидроизоляцию монтируют поверх стропил под контробрешетку. Ее основная задача — обеспечить защиту кровельный пирог от конденсата и осадков, которые могут появится в результате нарушения герметичности кровельного покрытия.

Представляет собой мембранную пленку повышенной прочности. Выбирая, какая из имеющихся в продаже пленок больше подойдет, отдавайте предпочтение материалам с более высокой плотностью.

Обращаем внимание! Если будет укладываться мягкая кровля или ондулин при небольших уклонах ската, помимо этого слоя гидроизоляции потребуется еще один ковер, который монтируется поверх сплошной обрешетки.

Утеплитель

Теперь перейдем к основному вопросу — какой утеплитель лучше для мансардной крыши? Производители предлагают большой выбор материалов этого класса. Лучше всего пользоваться утеплителем с минимальным коэффициентом теплопроводности. По этим показателям приблизительно равны следующие материалы:

• Защищать от потери тепла крышу дома изнутри можно плотным пенополистиролом, его будет гораздо проще закрепить. Дополнительно стыки между отдельными листами можно герметизировать монтажной пеной. Такой вариант будет гарантировать минимум утечек тепла. Обращаем внимание! Если в доме есть грызуны, утеплять мансардную крышу пенопластом нежелательно, он пришелся им по вкусу.

• В материалы для утепления мансардной крыши входит и стекловата, а также ее современные варианты. Она продается в рулонах, режется на куски необходимой ширины и укладывается враспор между стропилами. Обращаем внимание! Стекловату не стоит использовать на крутых скатах, он со временем может съехать вниз под собственным весом.

• Чаще всего кровли мансардных домов утепляют базальтовой или минватой. Материал имеет высокую плотность, отличные теплоизоляционные характеристики, со временем практически не теряет своих свойств. С такой ватой удобно работать как изнутри, так и снаружи кровли. Обращаем внимание! Слои утеплителя, независимо от того, какой был выбран, необходимо укладывать в шахматном порядке, перекрывая стыки нижнего ряда.

Устройство окон в мансарде

При обустройстве кровель этого типа применяют два основных типа окон — стандартные, устанавливаемые в проемы по фасадам, и специальные мансардные, врезаемые непосредственно в крышу.

С установкой обычных окон проблем не возникает, главное — заказать светопрозрачную конструкцию требуемого размера.

Несколько иная ситуация с мансардными окнами. Их необходимо монтировать в строгом соответствии с инструкцией производителя, в противном случае добиться герметичности не удастся, и крыша будет течь именно в зоне оконных проемов.

Дополнительно рекомендуется утеплить откосы пеноплексом или другим однотипным материалом. Это поможет снизить теплопотери через оконный проем.

На какие сооружения рекомендуется мансардная крыша

Особых ограничений по этому поводу нет. Единственное, что следует учитывать — не стоит делать мансарду на зданиях, ширина которых не дотягивает до 6 метров, сделать полноценное помещение в таких условиях не выйдет.

Широкое применение мансарды получили именно на одноэтажных жилых домах частной постройки. Но они используются и в малоэтажном строительстве промышленных масштабов, например, при возведении таун-хаусов.

Отдельная сфера применения такого решения — хозяйственные бытовые постройки, бани, гостевые дома. Именно для таких небольших построек важны лишние квадратные метры, для которых всего лишь нужно сделать правильную крышу.

Выбор кровельного материала мансардной крыши

Учитывая то, что скаты могут мансарды могут иметь различны уклон, в том числе и значительный, при выборе кровельных покрытий следует учитывать не только минимальные, но максимальные углы, при которых разрешена укладка материала.

Среди наиболее востребованных покрытий выделяют:

Металлочерепица

Сделана из стального оцинкованного листа с декоративно-защитным полимерным покрытием. Стоимость зависит от толщины металла и типа полимера.

Самый дешевый — полиэстер.

Дорогой, который прослужит существенно дольше, это Пурал.

Допускается монтаж при уклонах от 14 градусов, максимального предела не имеет. В целом, хорошее покрытие, устойчивое к осадкам, ультрафиолету, ржавчине.

Но отличается повышенной шумностью. Правда, для утепленной мансарды этот недостаток не имеет значения.

Мягкая кровля или гибкая черепица

Материал, который более предпочтителен на скатах с большим уклоном. Шероховатое покрытие при небольших углах не дает скатываться снегу.

Отличный по внешнему виду и стоимости материал на битумной основе.

Легко укладывается, главный плюс — при монтаже практически нет отходов. Кроме того, мягкая кровля поглощает шум любого по силе дождя.

Из минусов выделим — необходимость в обустройстве сплошной обрешетки и низкую скорость монтажа.

Композитная черепица

Применяется при уклонах более 15 градусов без максимального предела. По своей сути является модернизированным вариантом обычной металлочерепицы, она разрезана на более мелкие фрагменты.

Стоит отметить, что благодаря новому защитно-декоративному покрытию композитная черепица значительно меньше шумит.

Среди недостатков обычно упоминают высокую стоимость материала. Но учитывая то, что при укладке остается мало отходов, такая покупка вполне целесообразна.

Профнастил

В зависимости от покрытия способен прослужить до 30-50 лет. Укладывается на скаты с минимальным уклоном 10 градусов, верхнего ограничения нет.

По сути, представляет собой ту же металлочерепицу, только с другим профилем поверхности. Обладает теми же плюсами и минусами.

Стоит этот материал дешевле и монтировать его проще.

Ондулин

Материал из прессованных волокон целлюлозы, пропитанных битумом. Обладает наименьшим показателем по минимальному углу ската, он составляет всего 6 градусов.

Легко поддается резке, довольно быстро монтируется, правда, при малых уклонах требует обустройства сплошной обрешетки.

Выпускают в различном цветовом исполнении, но свой цвет долго не держит.

Среди других недостатков отмечают — невысокий порог возгорания (всего 110 градусов), склонен к деформации под воздействием высоких температур воздуха и солнечными лучами, отличается невысокой морозостойкостью.

Как вариант для мансарды подойдет, только исходя из доступной стоимости.

Фальцевая кровля

Может быть использована при уклонах от 14 градусов. Отличается невысоким удельным весом, который зависит от толщины металла и обычно не превышает 7 кг на квадрат.

Укладывается картами, которые соединяются между собой замками-фальцами. Изготавливается из простой и оцинкованной стали, алюминия, меди. В последнее время применение резко ограничено в связи с появлением материалов нового поколения.

Среди недостатков отмечают невысокую стойкость к ударам из-за небольшой толщины. Но смотрится такая кровля отлично, особенно медный вариант. Правда цена материала высока.

Обращаем внимание! Для любого кровельного материала важно соблюдение технологии монтажа. Любое нарушение приводит к появлению протечек. Исходя из этого, гораздо проще работать с листовыми материалами типа металлочерепицы или профлиста. При длине скатов до 6-8 метров возможен монтаж одним листом, что позволяет избавиться от значительно числа стыков.

При проектировании мансардных крыш необходимо учитывать особенности всех материалов. Учитывайте то, что подходить к выбору также стоит комплексно, ведь характеристики кровельных покрытий и утеплителя влияют на требуемое сечение пиломатериалов для стропильной системы. Лучше, если разработкой проекта таких кровель будет заниматься знающий специалист.

Крыша мансардного типа: виды, варианты, конструкция, фото

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Содержание статьи

• 1 Сколько стоит построить мансарду
• 2 Типы мансардных крыш
  • 2. 1 Односкатные
  • 2.2 Двускатные
  • 2.3 Ломаные
  • 2.4 Четырехскатные
• 3 Крыша мансардного типа с балконом

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов,  имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем простаНестандартное решение: две односкатные крыши образуют террасу между ними

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым).  Может быть:

• симметричной — конек располагается над серединой здания;
• асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система  — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.

Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропилаПохожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

Вентиляция чердака в вспомогательных конструкциях – Ассоциация производителей асфальтовых кровель (ARMA)

Вентиляция чердака в вспомогательных сооружениях

Пересмотрено в сентябре 2022 г.
ДЖЕЙМС Р. КИРБИ, AIA

9000 2 *Эта статья была впервые опубликована в журнале Roofing Magazine 23 мая 2016 г.

Строительные нормы и правила в отношении надлежащей вентиляции чердака не должны игнорироваться в зданиях, не содержащих кондиционируемых помещений

Международный жилищный кодекс и Международный строительный кодекс 2021 года, опубликованные Советом по международным нормам и правилам, включают требования к вентиляции чердака, чтобы помочь контролировать температуру и влажность, которые могут накапливаться в чердачных помещениях. Хотя считается, что требования кодекса применяются к жилым зданиям, не все понимают, как кодекс относится к вспомогательным сооружениям, таким как мастерские, складские помещения, отдельные гаражи и другие здания. Каков ответ? Кодекс рассматривает все чердачные помещения одинаково, независимо от того, кондиционировано пространство под чердаком или нет. (Кондиционируемое помещение — это помещение, которое обогревается и/или охлаждается.)

Административные положения IRC, которые устанавливают область действия кода, находятся в Главе 1. Раздел R101.2 и гласят:

•  Положения этого кодекса применяются к построению, изменению, перемещению, расширению, замене, ремонт, оборудование, использование и заселение, размещение, снос и снос отдельно стоящих одно- и двухквартирных жилых домов и таунхаусов не выше трех этажей над уровнем земли с отдельными путями эвакуации и их вспомогательных сооружений не выше трех этажей выравнивать самолет по высоте.

Давайте разберемся с кодом. Требования к вентилируемым чердакам в IRC 2021 года включают следующую формулировку в разделе R806.1:

• Закрытые чердаки и закрытые стропильные пространства, образованные там, где перекрытия прилегают непосредственно к нижней стороне стропил крыши, должны иметь перекрестную вентиляцию для каждого отдельного помещения через вентиляционные отверстия. защищены от попадания дождя или снега.

Дополнительная структура фактически определена в IRC:

• ДОПОЛНИТЕЛЬНАЯ КОНСТРУКЦИЯ. Сооружение, являющееся вспомогательным и примыкающим к жилищу (ам) и расположенное на том же участке.

IBC также включает требования к вентиляции чердака, которые практически такие же, как и IRC. Раздел 101.2 IBC 20121 содержит следующий текст:

• Положения настоящего Кодекса применяются к строительству, изменению, перемещению, расширению, замене, ремонту, оборудованию, использованию и размещению, расположению, техническому обслуживанию, сносу и сносу каждого здания. или сооружение или любые принадлежности, соединенные с такими зданиями или сооружениями или прикрепленные к ним.

Это требование к вентилируемым чердакам вспомогательных сооружений в КСГМГ и КСТР является обязательным, если чердак не является частью кондиционируемого помещения и не герметизирован в пределах ограждающих конструкций здания. Невентилируемые или герметичные чердаки позволяют любым воздуховодам, расположенным на чердаке, находиться внутри кондиционируемого пространства, что может оказать благотворное влияние на энергоэффективность. Для вспомогательных конструкций, которые обычно не отапливаются, это положение не применяется.

Важно отметить, что коды содержат подробные требования к проектированию и конструкции герметичных чердаков, чтобы уменьшить вероятность скопления влаги на чердаке. Эти требования были включены в кодексы в течение относительно короткого времени и остаются предметом постоянных дискуссий в ICC, поскольку сторонники герметичных чердаков работают над улучшением языка кода в ответ на опасения по поводу проблем с производительностью на местах.

Традиционные методы строительства деревянно-каркасных зданий включают вентилируемые чердаки (с утеплением на уровне потолка) как средство изоляции кровельного узла от обогреваемого и охлаждаемого пространства внутри здания. Вентиляция чердака имеет смысл по целому ряду причин. Допуск наружного воздуха на чердак помогает выровнять температуру чердака с наружным пространством. Такое выравнивание имеет несколько преимуществ, в том числе более низкую температуру настила и кровельного покрытия, что может продлить срок службы настила и кровельного покрытия. Однако правильно вентилируемым чердаком можно выровнять не только температуру. Перепады относительной влажности также можно компенсировать вентилируемыми чердаками. Влага от деятельности в жилых единицах, включая дома для одной семьи и другие коммерческие помещения, может привести к попаданию влаги в чердачное помещение путем диффузии или воздушного потока. Важно обеспечить удаление влаги, иначе она может остаться на чердаке и привести к преждевременному износу и гниению конструкции и коррозии металлических компонентов, в том числе крепежа и соединителей.

В северных климатических зонах вентилируемый чердак позволяет изолировать тепловой поток, выходящий из кондиционируемого помещения, снизить вероятность неравномерного таяния снега, образования наледи, образования сосулек на кровле и карнизе. Ледяная запруда может привести ко всем видам проблем с влажностью для кровельных конструкций; это достаточно плохо, что кровельные конструкции должны иметь дело с влагой, поступающей изнутри чердака, но ледяная запруда может позволить воде проникнуть в кровельные конструкции, прерывая нормальный процесс водоотведения. Для зданий с кондиционируемым пространством чердак может изолировать крышу от источника тепла, но только при наличии достаточной изоляции потолка, правильно установленной поверх стеновых конструкций для образования непрерывной оболочки. Неспособность обеспечить непрерывность тепловой оболочки – это прямой путь к катастрофе в тех частях страны, где на крыше может скапливаться снег.

В неотапливаемых зданиях на севере менее вероятно образование ледяной запруды, если только конструкция периодически не обогревается. Вспомогательные здания, такие как мастерские, которые могут время от времени обогреваться обогревателями или другими источниками, с меньшей вероятностью будут иметь изоляцию, блокирующую поток тепла на крышу. В таких ситуациях небольшое количество тепла может иметь большое значение для таяния снега на крыше.

В то время как обледенение и связанные с этим проблемы с производительностью представляют собой реальную проблему даже для вспомогательных конструкций, именно удаление влаги за счет конвективного воздушного потока в чердачном пространстве является преимуществом вентилируемых чердаков в вспомогательных конструкциях. Мы знаем, что влага проникает в здания. Предоставление пути для побега является необходимостью, особенно для закрытых помещений, таких как чердаки.

Существует много типов вспомогательных сооружений, и некоторые из них включают в себя кондиционируемое пространство. В зависимости от использования конструкции накопление влаги внутри здания будет разным. Для жилых жилых единиц ученые-строители понимают нормальный уровень влажности, возникающий в результате их проживания. Приготовление пищи, стирка и принятие душа способствуют увлажнению внутренней среды.

IRC и IBC включают требования к свободной от сетки площади вентиляционных отверстий впускных (нижних) и выпускных (верхних) вентиляционных отверстий, а также требуют установки вентиляционных отверстий в соответствии с инструкциями по установке изготовителей вентиляционных отверстий. Требуемая площадь вентиляции уменьшается при установке сбалансированной системы; большинство производителей вентиляционных изделий рекомендуют баланс между притоком и вытяжкой. IRC требует, чтобы сбалансированные системы включали вытяжные вентиляционные отверстия, занимающие от 40 до 50 процентов от общей площади вентиляционных отверстий, чтобы снизить вероятность отрицательного давления в чердачной системе, которая может забирать кондиционированный воздух и влагу из кондиционированного пространства внутри здания. Это не так важно для нежилых помещений с точки зрения энергоэффективности, но накопление влаги является проблемой для всех конструкций.

Реальный пример дополнительной конструкции вентиляции чердака

Когда Джордж и Ребекка Фишер завершили строительство своего загородного дома недалеко от Читтенанго, штат Нью-Йорк, вскоре они поняли, что им нужно больше места. Три машины, два газонокосилки, снегоуборочная машина, два снегохода, набор столярных инструментов и множество других игрушек, соперничающих за место в гараже на две машины, давали понять, что они давно планировали построить отдельный гараж. /workshop скоро станет краткосрочной необходимостью.

Джордж спроектировал мастерскую и складское помещение площадью 560 квадратных футов и включил чердак, чтобы максимально увеличить пространство для хранения. Когда встал вопрос о конструкции и конструкции крыши, Джордж принял два решения, чтобы улучшить здание. Первое решение состояло в том, чтобы удлинить узел крыши с обоих концов фронтона, чтобы можно было удлинить 12-дюймовый свес карниза вдоль рейки.

Второй должен был включать вентилируемые софиты и непрерывный вентиляционный конь, чтобы гарантировать, что чердачное помещение в его мастерской будет иметь необходимую вентиляцию для нормального высыхания паров влаги, которые, вероятно, в конечном итоге окажутся внутри его ценного проекта. Использование вентилируемого софита вдоль верхней части сплошного ската позволяет использовать дополнительные вентиляционные отверстия в верхней части чердачного помещения. Сам выступ граблей также помогает улучшить нормальный сток дождевой воды. Важно отметить, что производители вентиляционных отверстий не рекомендуют использовать вентиляционные потолки вдоль скатов. Типичная конструкция граблей не допускает проникновения воздуха на чердак, но в этом примере потолочное перекрытие было спроектировано так, чтобы обеспечить движение воздуха на чердак. Производители вентиляционных отверстий также обеспокоены тем, что дождь и снег с ветром могут попасть на чердак через вентиляционное отверстие, расположенное вдоль края ската. Важно следовать рекомендациям производителей.

Расчет правильного баланса впускных и выпускных вентиляционных отверстий стал проще благодаря простой информации о продукте, предоставленной производителями вентиляционных изделий. Инструкции по установке вентилируемых потолков и коньковых вентиляционных изделий включают открытую площадь на погонный фут. Использование вентилируемого софита помогло оптимизировать баланс между вентиляцией в верхней и нижней частях чердачного помещения.

Включив правильно сбалансированный вентилируемый чердак, который превзошел минимальные требования кода, Джордж и Ребекка чувствуют себя более комфортно, используя свое новое место для хранения. Что еще более важно, в их планы на будущее входит теплоизоляция и отопление мастерской, чтобы ее можно было использовать в течение долгих зим в центре Нью-Йорка.

Келлен Диджитал 22 сентября 2022 г.
/  Статьи в СМИ

Важность надлежащей вентиляции чердака для кровельной системы – Ассоциация производителей асфальтовых кровель (ARMA)

Важность надлежащей вентиляции чердака для кровельной системы

Пересмотрено в сентябре 2022 г.
Ассоциацией производителей асфальтовых кровель (ARMA) 900 08

Много В коммерческих зданиях, разработанных для розничной торговли, гостиничного бизнеса, здравоохранения и многоквартирных домов, используются конструкции с деревянным каркасом и методы строительства, в которых используются крыши с крутым уклоном из битумной черепицы с закрытыми чердачными или стропилами. В то время как текущие строительные нормы и правила используют определенные критерии проектирования для снижения вероятности проблем с влажностью в невентилируемых чердачных системах, наиболее распространенным и проверенным временем подходом является обеспечение надлежащей вентиляции под узлом крыши.

Вентиляция – это приточно-вытяжная система, создающая приток воздуха. Надлежащая вентиляция чердака обеспечивает круглогодичные преимущества для всех типов кровельных систем, создавая более прохладные чердаки летом и более сухие зимой, защищая от повреждений материалы и конструкцию, способствуя снижению потребления энергии и помогая предотвратить образование наледи.

При плохой вентиляции летнее солнце может вызвать сильное накопление тепла в чердачном помещении. В здании с плохой вентиляцией температура на чердаке может в конечном итоге достичь 140°F в течение 9 дней.0°F днем. Перегретый чердак в сочетании с влажностью может вызвать ряд проблем, в том числе повреждение настила крыши и кровельной черепицы, которые могут деформироваться и преждевременно прийти в негодность. Тепло, поглощаемое на чердаке, также может излучаться в жилое пространство, заставляя кондиционеры, вентиляторы, холодильники и другие приборы работать с большей нагрузкой. В результате счета за электроэнергию могут увеличиться.

Зимой влажный теплый воздух из нижних частей здания будет подниматься через потолок на чердак, особенно через байпасы, где установлены электрические и водопроводные приборы. На холодном чердаке теплый влажный воздух конденсируется на холодных поверхностях стропил, гвоздей и другого металла, а также на чердачной стороне настила. Этот избыток воды может создать несколько проблем.

Во-первых, конденсат может вызвать вздутие настила, что приведет к волнистости и короблению как настила, так и гонта. Во-вторых, вода может сгнить настил крыши, лишив его возможности нести грузы и способность удерживать гвозди. В-третьих, сильный конденсат может капать на изоляцию, снижая ее эффективность и, возможно, просачиваясь на нижний потолок. Влажная изоляция вызывает гниение древесины, плесень и грибок, что приводит к ухудшению качества воздуха в помещении в остальной части дома.

Еще одна зимняя проблема, связанная с плохой вентиляцией, – образование наледи. Ледяные запруды образуются зимой в более прохладном климате, когда тепло скапливается в плохо вентилируемом и/или недостаточно изолированном чердачном помещении. Застроенное чердачное тепло в сочетании с солнечным теплом приводит к таянию снега на крыше, даже если наружная температура может быть ниже нуля. Поток талого снега снова замерзает на карнизах и желобах. Этот цикл замерзания-оттаивания может привести к образованию лужи воды, которая может скапливаться под черепицей крыши и за досками фасции, пропитывать настил крыши и обшивку стен, повреждать внешние и внутренние стены, отслаивать краску и разрушать потолки. Текущие типовые строительные и энергетические нормы и правила включают требования, направленные на снижение вероятности обледенения, которое чаще встречается в существующих домах с меньшей изоляцией, которая позволяет теплу выходить через чердак на крышу. По этой причине замена кровли дает прекрасную возможность переоценить сборку крыши и чердака и устранить любые недостатки при установке новых кровельных покрытий.

КАК РАБОТАЕТ ВЕНТИЛЯЦИЯ
Эффективная вентиляция требует очень специфического типа движения воздуха, чтобы обеспечить круглогодичную пользу. Для обеспечения воздухообмена должен быть установлен поток воздуха — устойчивый, большой объем движения воздуха. Компоненты системы должны иметь правильный размер и расположение, чтобы обеспечить постоянный поток воздуха, движущийся в постоянном направлении, по всей площади чердака. Движение воздуха может быть создано с помощью естественной или механической вентиляции. Две ключевые силы создают естественное движение воздуха: эффект дыма и ветра. Механическая вентиляция зависит от источника питания.

ЭФФЕКТ СТЕКА
Эффект стека возникает из-за того, что нагретый воздух легче холодного. Этот поднимающийся теплый воздух вызывает увеличение давления в верхних частях чердака и понижение нижних частей. Воздух будет естественным образом выходить и входить в более высокие и более низкие места чердачного помещения, соответственно, из-за перепада давления. Хорошо спроектированная система вентиляции размещает вытяжные вентиляционные отверстия на коньке или рядом с ним, а впускные вентиляционные отверстия размещаются в самой нижней точке чердака, как правило, на софите или рядом с краем крыши.

ЭФФЕКТ ВЕТРА
Эффект дыма сам по себе не может создать большой объем движения воздуха, необходимый для надлежащей вентиляции. Сила ветра является ключевым элементом при проектировании немеханизированной системы вентиляции. Направляемый ветром поток воздуха против внешней поверхности здания и над ним создает области высокого и низкого давления воздуха. Высокое давление нагнетает воздух на чердак, в то время как низкое давление вытягивает воздух.

КАК ЗАСТАВИТЬ ЭТИ ПРИРОДНЫЕ СИЛЫ В РАБОТЕ
Правильно спроектированная система вентиляции требует баланса между впускными и выпускными отверстиями для достижения желаемой производительности воздушного потока. Как правило, свободная от сетки площадь впускной вентиляции должна быть равна или больше свободной от сетки площади вытяжной вентиляции. Свободная от сети площадь — это общая беспрепятственная площадь, через которую воздух может входить или выходить из вентиляционного отверстия, измеряемая в квадратных дюймах. Кроме того, впускные и выпускные вентиляционные отверстия должны быть расположены таким образом, чтобы обеспечить правильный баланс высоких и низких частот. Баланс достигается, когда половина вентиляционной площади расположена высоко на чердаке (вытяжка), а другая половина — внизу на чердаке (приток). Без этого баланса площадь надлежащей вентиляции ограничена меньшей из двух вентиляционных площадей.

Правильное расположение вытяжных/впускных вентиляционных отверстий обеспечивает непрерывный поток воздуха, движущийся в нужном направлении. Впускные и выпускные вентиляционные отверстия должны быть расположены так, чтобы обеспечить непрерывный поток воздуха вдоль нижней стороны обшивки крыши. Кроме того, впускные вентиляционные отверстия должны быть расположены так, чтобы вероятность проникновения дождя или снега была минимальной, а впускное отверстие не было заблокировано грязью, строительным мусором или изоляцией чердака.
