Обрешетка и контробрешетка крыши — монтируем доски, выравниваем

Дата последнего изменения:

19 апреля 2017

Время на чтение:

6 минут

1643

Конструкция обрешетки крыши представляет собой доски и брусья, уложенные перпендикулярно на стропильную систему. Основной ее функцией является прием нагрузки кровли и передача ее на стропильные ноги. Также она удерживает кровельный материал, чтобы он не слетел при сильном ветре.

В этой статье

• Какие бывают обрешетки?
• Нагрузки
• Используемый инструмент и материалы
• Монтаж
• Обрешетка для листового материала
• Кровля из металлочерепицы
• Использование фальцевой кровли
• Конструкция обрешетки под шифер или профнастил

Какие бывают обрешетки?

Среди всего разнообразия в основном можно выделить 2 вида:

Сплошная обрешетка – используется при применении в качестве кровельных материалов мягкой черепицы, изопласта, при рулонной кровле. При таком типе обрешетка кровли монтируется непрерывно, сплошным слоем. Для крепления используются гвозди определенной длины. Она должна в 3 раза превышать толщину самой обрешетки. Расстояние между досками или брусьями не превышает 1 см.

Разреженная – применяется, когда кровля состоит из листового материала необходимой площади. Это могут быть волнистый шифер, металлочерепица, ондулин. За основу используется толстый брус. Его сечение составляет до 5 см. В данном типе расстояние между досками, брусьями остается не малое, но оно не должно быть шире используемого кровельного материала.

[wpsm_box type=»info» float=»none» text_align=»left»] Оба вида обрешеток имеют общие элементы и нюансы. Они выполняются из одного слоя. Но лучше будет выполнить обрешетину двухслойного типа. В таком варианте поверх ложится гидроизоляционный материал. Выполнив такие действия, у вас получится надежная обрешетка крыши своими руками.[/wpsm_box]

При строительстве новички часто путают обрешетку и контробрешетку. Считать что это одно и то же нельзя. При обрешетке ряды досок прибиваются к стропильной системе, а контробрешетка крыши выполняется из бруса, уложенного на стропила, но на установленный перед этим гидроизоляционный материал.

Нагрузки

Способность конструкции выдерживать все нагрузки и при этом нормально функционировать зависит от типа материала и его размеров. В качестве материалов можно использовать доску, брус, металлопрофиль. Размеры и шаг монтажа для каждой кровли индивидуальны. При монтаже можно проверять прочность конструкции своим весом, который должен составлять около 80 кг.

Используемый инструмент и материалы

При строительстве своими руками обрешетка и контробрешетка предполагают использование следующих материалов:

• Уровень и рулетка.
• Брус и доски.
• Дрель, шуруповерт и болгарка.
• Ножовка по дереву.

При монтаже рекомендуется брус и доски покрыть специальными водозащитными и антисептическими средствами. Материалы должны быть полностью сухими без наличия дефектов.

Монтаж

Обрешетка для листового материала

Для материала, состоящего из листов, применяют сплошную обрешетину. Доска для нее используется толщиной 25 мм, а ширина составляет до 14 см. При расстоянии между стропилами больше 1 м следует проверить прочность каркаса своим весом. Если он прогибается, то следует монтировать второй слой. Двухслойная состоит из бруса 50х50. Прибиваем доски параллельно коньку на расстоянии, которое исключит прогиб, обычно оно колеблется в пределах 50-100 см. Монтаж верхнего слоя производится также либо по диагонали.

Нужно помнить для крепления используем гвозди превышающие длину обрешетки в 2 раза. Примером если доска 25-ка, то гвозди берем не меньше 50 мм. Следующим шагом будет настил рубероида или пергамента внахлест, составляющий 10 см. Конструкция является универсальной и подойдет под разнообразные кровли.

Кровля из металлочерепицы

Использование металлочерепицы допускает как сплошную, так и разреженную обрешетки. Сплошная подразумевает такие действия, как и в предыдущем описании, но есть один нюанс. Для металлочерепицы последний снизу ряд нужно поднять на высоту волны. Для этого используем доску соответственной толщины.

[wpsm_box type=»info» float=»none» text_align=»left»] Разреженная – устанавливается с доски 30х100 мм, если шаг стропил до 100 см, либо 25х100 с шагом стропил до 80 см. Первая доска от карниза также должна быть приподнята на высоту волны металлочерепицы. При использовании коротких досок необходимо расположить их в шахматном порядке.[/wpsm_box]

Использование фальцевой кровли

Если кровля сложной геометрии с уклоном до 14 градусов, то при фальцевой кровле рекомендуется использовать сплошную решетку. В других вариантах можно использовать разреженную.

Конструкция обрешетки под шифер или профнастил

Обрешетка под шиферную кровлю или профнастил подойдет как сплошная, так и разреженная. Для сплошной применяется доска сечением 30-40 см, а для разреженной 50х50. Желательно чтобы кровля такого вида была идеально ровной. Для этого используется шаг между брусом около 22 мм.

Чтобы произвести надежную кровлю пользуйтесь подробной инструкцией и соблюдайте все правила и нюансы при постройке обрешетки и контробрешетки.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

для чего нужна, монтаж, примеры видео

• Чем отличаются обрешетка и контробрешетка крыши
• Назначение контробрешетки
• Правила выбора древесины
•  Монтаж контробрешетки
• Особенности устройства контробрешетки для кровель из натуральной черепицы
• Устройство контробрешетки под теплую крышу

Конструктивно крыша достаточно сложная система. Каждая ее часть несет свою функциональную нагрузку. Но при этом все они так или иначе вносят свою лепту в организацию защиты всего дома от негативного воздействия окружающей среды. Чтобы обеспечить комфортное проживание прежде всего необходимо правильно собрать конструкцию.

Одной из важнейших составляющих стропильной системы считается контробрешетка. Что же это такое контробрешетка крыши, в чем ее функциональная нагрузка?

Чем отличаются обрешетка и контробрешетка крыши ↑

На первый взгляд, особенно для неопытного застройщика, особой разницы в этих элементах стропильной системы нет. Однако, на деле функционально они совершенно разные: сплошная либо разряженная обрешетка это основание под кровельное покрытие.

• В сплошной – доски укладывают вплотную. Допустимый зазор не может превышать десяти миллиметров. Такое основание подходит для малоуклонных крыш с покрытием из битумной черепицы, шифера или профнастила.
• В случае разреженной обрешетки брусья (50 на 50 или 60 на 60) укладывают с шагом, подходящим для фиксации выбранного кровельного покрытия. Разряженная обрешетка более экономичная, так как при монтаже используется меньше материала. Такое основание подходит под шифер и черепицу.

Контробрешетка же отвечает за вентиляцию кровельного пирога. За счет особым образом набитых контрреек небольшой толщины между слоем гидроизоляции и покрытием кровли формируется пространство, где циркулирует воздух. Он отводит избыточное количество влаги, образовавшееся в кровельном пироге. К тому же благодаря им слои гидро- и пароизоляции прилегают более плотно.

На заметку

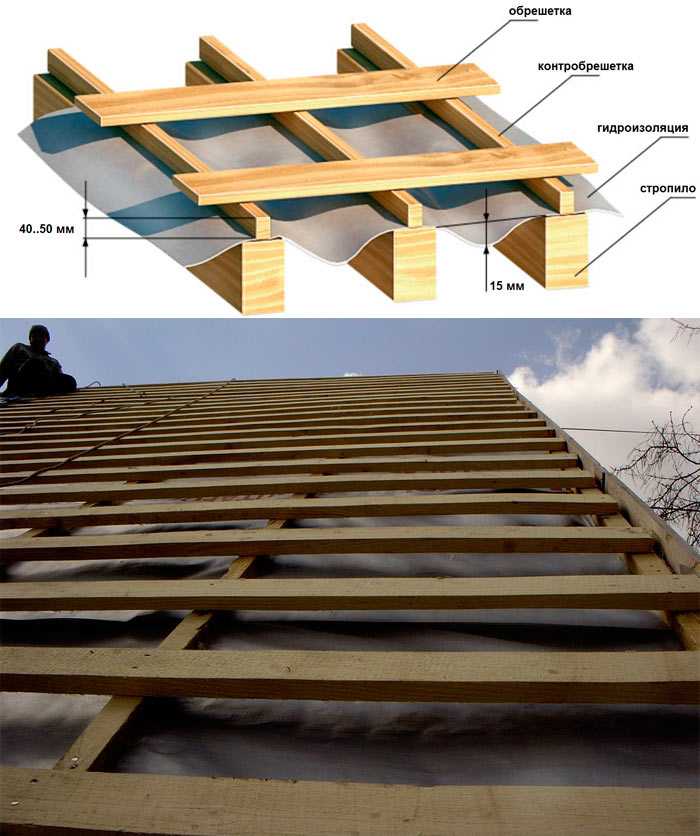

Бруски контробрешетки набивают непосредственно на стропила с тем же шагом укладки, что и стропила, поверх гидроизоляции и пароизоляционной пленки (в случае теплой кровли).

Установка контрреек особо важна при устройстве сплошного настила, поскольку это единственная возможность обеспечить качественную вентиляцию кровли.

Назначение контробрешетки ↑

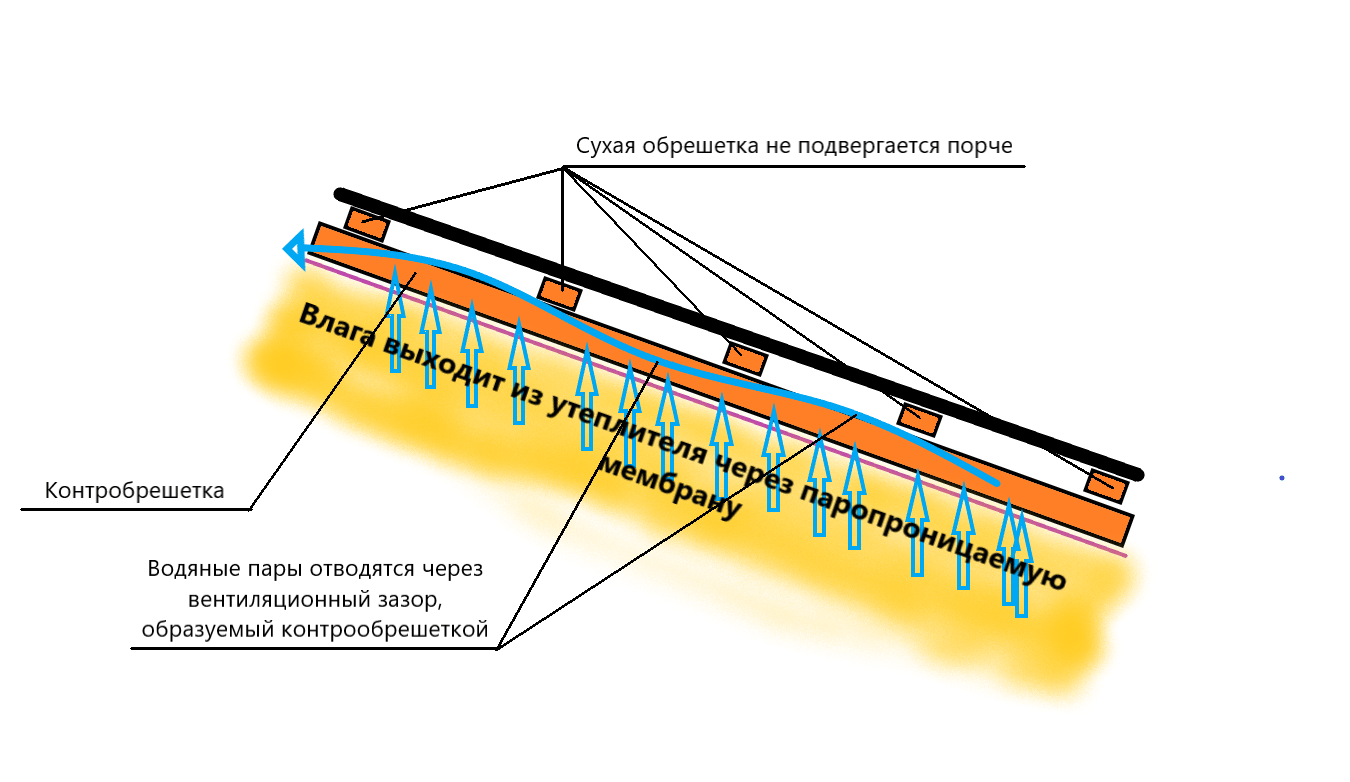

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

• Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
• Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
• Порча кровельного материала.
• Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Правила выбора древесины ↑

Для кровель, покрытых черепицей, металлической или натуральной, либо другими тяжелыми материалами больше всего подойдет сосна либо дуб.

При использовании легких типов покрытия, скажем, мягкой кровли можно использовать древесину уже мягких сортов. Процентное содержание влаги в пиломатериале не должно превышать 20%. Брусья подбирают цельными, без признаков гнили или синевы на поверхности. Размеры бруса выбирают начиная от сечения 25 на 30. Тонкие контр бруски используют для достаточно простых конструкций крыш. Для более сложных и многоскатных крыш их толщину увеличивают до 5 см.

Для крепления контрбрусьев используют кровельные гвозди. Прежде, чем крепить контробрешетку к стропилам, брусья направляют вдоль стропил. Таким образом стропила поднимаются точно на высоту использованного бруска. В результате образуется пространство, которое работает как вентиляционный зазор. Высота контробрешетки, как правило, колеблется в пределах 20–50 мм.

  ↑Монтаж контробрешетки

Монтажные работы начинают после укладки слоя гидроизоляции на стропила. В наши дни для этих целей все чаще используют гидроизолирующие мембраны и пленки. При укладке гидробарьера необходимо обеспечить его свободный ход примерно на 10–15 мм. При этом его необходимо приклеить к капельнику, поскольку конденсат будет стекать туда. Затем набивается контробрешетка кровли.

Отметим несколько важных моментов монтажа:

• Для крыш с наклоном в 30° рекомендуется использовать контр брусья, имеющие сечение 25 на 50. При меньших уклонах сечение может быть меньше, но никак не меньше 25 на 30. Для крыш с большим углом наклона и сечение контрреек будет большим – 30 на 50 либо 40 на 50.

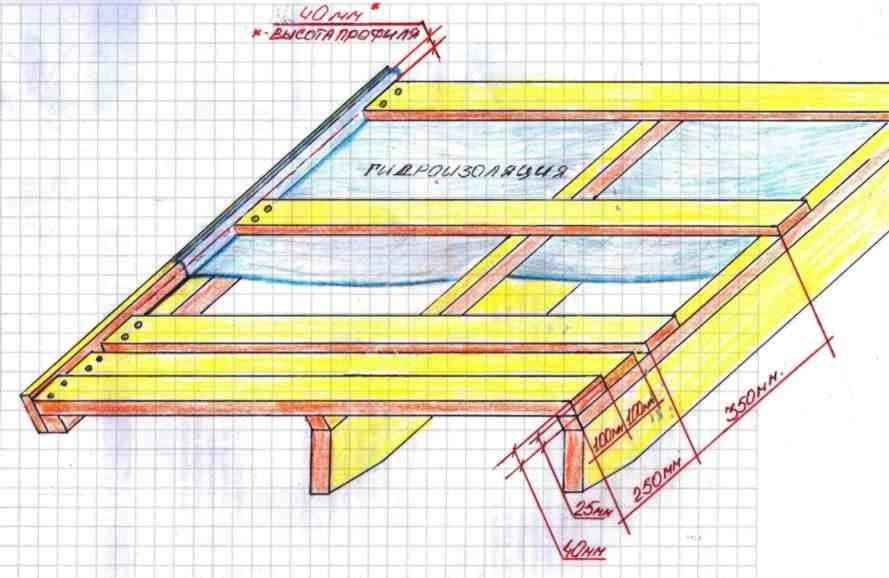

• Рекомендованный шаг контрбруса сечением 30 на 50 мм при длине 135 см составляет 30 см. Для фиксации используют оцинкованные гвозди.
• При устройстве контробрешетки на больших кровлях приходится передвигаться по брусьям. Для этого собирается черновая обрешетка.

Установка контрбрусьев в общем особых сложностей не создает, однако установка контрреек в районе ендова и конька требует более пристального внимания. Монтаж на этих участках более сложен и требует неукоснительного соблюдения определенных правил.

• При набивке контрбрусьев в районе коньков нужно проследить, чтобы их верхние грани пересеклись в одной единственной точке. В противном случае, продолжая монтаж не удастся сохранить шаг укладки контрреек, из-за чего верхний ряд при укладке покрытия кровли получится неровным. Это особенно актуально в случае черепичного покрытия. Добиться точного пересечения можно, подпилив контррейки с противоположных скатов под требуемым углом.
• В области ендова, которые подвергаются повышенной нагрузке, контробрешетку прибивают с шагом 100 мм к основным брусьям ендовы или хребта, расположенным продольно. Подобная система крепления помогает свободно отводить как пыль и конденсат, так и снег, при этом обеспечивает эффективную вентиляцию кровли.

Важно

Если установить брусья вплотную к настилу ендова (ближе 5 мм), то вентиляция ендов резко ухудшится, затруднится отвод конденсата через свес карниза. Помимо этого в области ендовы скопится мелкий мусор, непременно образующийся в процессе монтажа крыши.

При обустройстве контробрешетки на пологих ендова обычно используют уплотнительную ленту, что помогает предотвратить протечки.

Особенности устройства контробрешетки для кровель из натуральной черепицы ↑

Укладка контрбрусков в данном случае имеет свои особенности. Они должны иметь разное сечение:

• нижние из них должны иметь большее сечение, учитывая, что именно они испытывают основную нагрузку;
• средние контр брусья – чуть тоньше, а
• верхние из них – самые тонкие.

Устройство контробрешетки под теплую крышу ↑

Классическая схема кровельного пирога теплой кровли представляет собой теплоизоляцию, которая с одной стороны закрыта пароизоляционной пленкой, а с противоположной стороны – гидроизоляцией. Присутствие теплоизоляционной прослойки чревато скоплением большого количества конденсата. Поэтому наличие вентиляционного зазора между кровлей и гидробарьером обязательно.

Сечение контрреек в конструкции теплой кровли может равняться 40 х 50 либо 50 х 50. Экономить на толщине брусков при этом крайне не рекомендуется.

Рейки укладывают стандартно, то есть на стропила и крепят их саморезами длиной 90 мм.





© 2023 stylekrov.ru

Кровельные рейки, все, что вам нужно знать о кровельных рейках

Перейти к содержимому

• Главная
• Оптимизация склада
• org/Breadcrumb»> Кровельные рейки, все, что вам нужно знать о кровельных рейках

Если вы не участвуете в кровельной промышленности , вы, вероятно, не имеете ни малейшего представления о том, что такое кровельные рейки или кровельные обрешетки. Большинство людей думают, что крыши сделаны из видимых материалов. Они смотрят на крышу, видят черепицу и предполагают, что это система крыши есть, а ее нет.

Кровельная система состоит из слоев материалов, которые используются для создания прочной конструкции , способной выдерживать непогоду и защищать здание . В состав слоев кровельной системы может входить обрешетка .

Дополнительные сведения о кровельных обрешетках жизненно важны для всех, кто планирует кровельные работы, нуждается в ремонте кровли или участвует в любой области строительства. Имея хорошее понимание того, как работает крыша , начинается с понимания каждого компонента кровельной системы и того, как он играет роль в обеспечении того, чтобы крыша функционировала в соответствии с высокими стандартами .

Содержание

• 1 Что представляет собой Battens
• 2 Понимание слоев крыши
• 3 Преимущества кровельных систем Batten
• 4 Reroofing
• 5 Типы Batten Systems
• 6 Batten Layout
• 0006
• 7 Почему рейки — отличный вариант для любой крыши?
• 8 Заключение

Что такое латы

Перейдем непосредственно к определению. Кровельные рейки, иногда называемые планками для кровли , обеспечивают точку крепления материалов. Черепица и черепица крепятся с использованием обрешетки в качестве промежутка. Рейки не всегда используются в кровельной системе.

Кровельные рейки или обрешетка, также называемая кровельной рейкой, используются для обеспечения точки крепления кровельных материалов , таких как черепица или черепица. Расстояние между рейками зависит от типа кровельного материала и применяется горизонтально.

Расстояние между обрешетками крыши сильно зависит от типа используемого наружного кровельного материала. Например, металлическая кровля будет крепиться к специальным металлическим кровельным обрешеткам. Швы обрешетки закрываются стыком обрешетки, а затем через определенные промежутки крепятся металлические листы. Те же интервалы нельзя использовать для битумной черепицы. Размер кровельного материала определяет расстояние между рейками.

Эта технология используется с 1950-х годов и является проверенным и надежным методом кровли, который предпочитают многие проектировщики зданий. Он обеспечивает стабильные надежные результаты , которые успешно используются в течение многих лет.

Слои крыши

Каждая крыша начинается с системы ферм. 9Ферменная система 0013 является каркасом крыши и часто изготавливается из дерева. Большинство домов имеют деревянные стропильные системы. После того, как фермы установлены, «палуба» строится из дерева.

Настил представляет собой платформу, к которой крепится другой кровельный материал. Палуба покрыта слоем защитного материала, к которому в некоторых случаях непосредственно крепится черепица или черепица. В других случаях устанавливаются обрешетки, а к обрешетке крепятся черепица, черепица или металлические листы.

Преимущества кровельных реечных систем

Не на каждой крыше используется реечная система например, мембранная система не использует речную систему. Мембранная кровля представляет собой плоскую кровельную систему. Согласно большинству строительных норм и правил, вам не обязательно использовать реечную кровельную систему. В некоторых случаях это необходимо, но в большинстве случаев использование обрешетки на крыше является выбором, позволяющим получить преимущества использования этой системы .

В основном существует два варианта кровельного покрытия: прямо на палубу или на кровельную обрешетку. Система прямого крепления к настилу прикрепляет внешние материалы, такие как черепица или панели, непосредственно к «настилу» крыши. В некоторых ситуациях необходимо использовать систему обрешетки , например, в случаях, когда система HVAC находится на крыше, или в случае бетонной черепицы лучше всего использовать систему обрешетки .

Существует очевидных преимуществ использования реечной кровельной системы по сравнению с системой прямой настила:

• Использование кровельных реечных систем без крепежа . Это означает, что на каждый квадрат приходится меньше крепежа, нарушающего подкровельный слой. Кровля с прямым настилом может иметь до двухсот креплений, а кровля из реек — менее пятидесяти.
• Прямые палубные системы не имеют таких же показателей ветровой нагрузки , как реечные крыши. Технология реечной кровли существует с 1950-х годов, и было показано, что она выдерживает более сильные восходящие ветры по сравнению с прямой кровлей.
• Техническое обслуживание реечной кровли проще, чем кровли с прямым настилом. Реечные крыши легче доступны для ремонта . Ими также легче управлять при установке солнечных батарей.
• Реечные кровельные покрытия снижают приток тепла на чердаке, что, в свою очередь, снижает нагрузку на систему HVAC и может сократить потери энергии.
• Реечные системы уменьшают образование ледяных заторов .
• Реечная крыша может уменьшить теплопотери и приток тепла .
• Изоляция может быть добавлена ​​между слоями крыши, обрешеткой и внешней обшивкой крыши для повышения энергоэффективности .

Есть много вещей, которые система реек может сделать, чего не может прямая палубная крыша. Это может быть более энергоэффективный вариант , который уменьшает некоторые распространенные проблемы с кровлей. Тот факт, что используется на меньше креплений , должен быть достаточно большим аргументом в пользу продажи.

Каждое крепление, проникающее в подложку и настил, является фактором риска проникновения влаги в крышу. В 9 случаях из 10 утечка прослеживается до точки крепления. С вальмовой крышей меньше проникновение , поэтому меньше риск.

Реечные кровельные системы могут выдерживать сильный ветер , что означает меньший риск потери частей крыши во время следующего шторма. Этот дополнительный уровень защиты является идеальным решением для чрезмерно ветреного климата .

Уход за реечной крышей проще. Они более прочны для кровельщиков, а замена частей крыши при необходимости также упрощается. Вместо того, чтобы снимать целые секции кровли, заменять подстилающий слой и делать дополнительные отверстия в крыше, внешний кровельный материал можно отделить от обрешетки и заменить.

Энергоэффективность является большим преимуществом этих типов кровельных систем. Эти системы помогают сохранить прохладу летом и тепло зимой, даже если над палубой не используется дополнительная изоляция. естественный поток воздуха помогает снизить температуру.

Вы действительно можете значительно сэкономить , установив дополнительную изоляцию над настилом между обрешеткой. Вы можете легко сократить потребление энергии на 15 %, просто утеплив крышу.

Существует дополнительное преимущество с реечной крышей, позволяющее более эффективно использовать чердачное пространство. Летом будет прохладнее, а зимой теплее с реечной крышей. Это может быть идеальным кровельным решением для самых разных ситуаций.

Замена кровли

Обрешетка также может быть успешно привлечена к ответственности за замену кровли. Добавление обрешетки к крыше, которая находится в аварийном состоянии, может сэкономить средства . Вместо того, чтобы сдирать весь внешний слой кровельных материалов и переустанавливать, обрешетка позволяет установить новую крышу поверх старой .

С помощью этого метода заменить крышу можно экономия средств и времени . Он также генерирует на меньше мусора . Многие домовладельцы выбирают этот метод, когда есть возможность. Замена кровли может быть выполнена один раз за весь срок службы крыши.

Часто используется для замены старой изношенной крыши, имеющей «хорошие кости» (без повреждений настила) . Это может быть сделано, чтобы изменить эстетику дома, а также. Замена кровли с использованием системы обрешетки — это простой способ получить «новую» крышу , не прибегая к полному сносу.

Обрешетка также укрепляет крышу. Вы получаете все преимущества новой крыши без недель строительного беспорядка. Это может быть отличным решением для владельцев недвижимости, которые ищут недорогой способ замены своей крыши.

Типы кровельных систем

Хотя кровельные рейки чаще всего изготавливаются из металла или дерева , они могут быть изготовлены из других материалов, таких как пластик или композит. Существует несколько различных типов обрешетки, некоторые из них сочетают в себе два материала до 9.0013 получить нужный эффект .

Например, приподнятые рейки представляют собой стандартные деревянные рейки, к нижней стороне которых прикреплен пластиковый блок (в некоторых случаях деревянный), чтобы «поднять» рейку на определенную заданную высоту . Приподнятая рейка используется для повышения энергоэффективности .

Приподнятые обрешетки обычно используются с черепичными крышами. Они пропускают воздух и предотвращают попадание тепла, поглощаемого плиткой, на подстилающий слой, а также его передачу на чердак. Пространство, создаваемое приподнятой обрешеткой, составляет натуральная форма изоляции . Это также имеет дополнительное преимущество, заключающееся в том, что влага не попадает на крышу. Эти типы реек дороже, чем другие типы реек.

Традиционные деревянные рейки имеют стандартный размер 1″x2″x4″ и изготовлены из твердой древесины. Металлические рейки используются с металлическими панелями крыши. Пластиковые рейки также появились в последнее десятилетие, но используются гораздо реже, чем рейки других типов.

Схема обрешетки

Обрешетка может быть уложена горизонтально или в поперечном направлении. Как упоминалось ранее, расстояние между рейками во многом зависит от размера укладываемой черепицы, плитки или панелей. Расположение реек очень важно для конечного результата.

Большинство экспертов по кровле согласны с тем, что согласованность планировок важна для отрасли, но в настоящее время не существует стандарта. Обычно латы устанавливаются на 24 дюйма по центру, но это может различаются в зависимости от строительных норм . Гвозди 8d или скобы используются для крепления обрешетки к доскам настила.

Деревянные рейки являются экономичным вариантом , который особенно важен для черепичной кровли. Бетонную плитку можно легко зацепить за тесто, большинство из них поставляются с уже установленными крючками именно для этой цели. Проникновение гвоздей на ¾ дюйма может уменьшить количество проникновений в подложку, что, конечно же, может снизить риск протечек и проблем с влажностью .

Рейки обычно устанавливаются с зазором примерно каждые четыре фута или около того. Этот метод установки обрешетки может помочь гарантировать, что если какая-либо вода попадет под действием проливного дождя, вода найдет щель и будет стекать по обрешетке и с крыши.

Пластиковые рейки имеют каналы, благодаря которым вода беспрепятственно стекает через рейку, а не под кровельный материал. Пластиковые рейки дороже из-за этого дополнительного элемента дизайна.

Почему рейки — отличный вариант для любой крыши?

Добавление реек к вашей кровельной системе может увеличить стоимость, но эти дополнительные затраты могут быть в значительной степени компенсированы за счет экономии энергии . Реечная крыша может служить дольше, быть более прочной, обеспечивает более высокий уровень энергоэффективности .

В некоторых вариантах кровли, таких как черепичная кровля, рейки необходимы для обеспечения равномерной укладки плитки и отсутствия избыточных выступов, которые могут привести к повреждению водой. Вагонная кровля – отличный вариант для повторной кровли.

Это также отличный вариант , если вы планируете установить солнечные панели на крыше в будущем. Солнечные панели могут представлять опасность для прямых кровельных систем. Установка солнечных панелей на фанерной крыше означает, что настил и подстилающий слой защищены от проникновения.

На современных металлических крышах практически всегда используются рейки. Если вы хотите добавить к своей конструкции металлическую крышу, металлические рейки будут частью проекта. В случае металлических крыш их долговечность во многом зависит от размещения обрешетки.

Заключение

Обрешетка — это не то, о чем большинство людей задумываются. Если вы не работаете в кровельной или строительной отрасли, вы, вероятно, никогда не задумывались о важности этих простых материалов и о том, как они могут повлиять на характеристики крыши .

Если вы подумываете о новой крыше, подумайте о том, какую ценность имеет реечная крыша для вашего имущества. Варианты кровельных реек открываются заново, чтобы помочь людям экономить энергию и добиться долголетия своей крыши, на которую они надеются.

Последние сообщения

Самые популярные сообщения

Наиболее распространенные проблемы с прошивкой в ​​жилых помещениях

1 марта 2020 г.

Эта статья также доступна в аудиоформате в виде подкаста. Найдите «IIBEC» в своем любимом приложении для подкастов, посетите https://anchor.fm/iibec или послушайте прямо здесь, в браузере.

Дерек Ходгин, RBEC, RRO, PE, CDT

Часть работы в качестве эксперта по строительным спорам включает рассмотрение применимых строительных норм и правил, инструкций производителя по установке и общепринятых отраслевых стандартов, которые были доступны в то время. строительства — в совокупности именуемые инструкциями подрядчика. ¹

Такой отзыв часто связан со зданием, имеющим конструктивные дефекты, связанные с гидроизоляцией. В этой статье освещаются четыре наиболее распространенных проблемных области (в произвольном порядке), связанных с установкой ответной планки в жилых помещениях, и приводятся предостережения, как избежать проблем.

Некоторые из примеров, обсуждаемых в этой статье, могут не подпадать под определение того, что некоторые читатели традиционно думают при обсуждении контрфлэшинга, поэтому обзор может быть полезен. Вместо того, чтобы ограничиваться металлом, установленным на каменной стене, приведенное ниже определение лучше отражает широкое использование материалов, используемых для предотвращения проникновения воды, как обсуждается в этой статье. ²

Ответная планка – Формованная металлическая или эластомерная пленка, закрепленная на стене, бордюре, трубе, крышном блоке или другой поверхности или прикрепленная к ней для покрытия и защиты верхнего края базовой планки и связанных с ней креплений.

№

Концепция контроблицовки проста: предусмотрен второй (верхний) слой защиты, препятствующий проникновению воды за первый (нижний) слой. Если вы увлекаетесь аналогиями, это все равно, что вытянуть штанины поверх резиновых сапог. Ваши резиновые сапоги — это базовая вспышка, а штанины — контрфлэш. Если бы вы заправляли штаны в резиновые сапоги, это был бы обратный круг, что было бы неэффективной мерцающей деталью — чего мы пытаемся избежать.

Проблемная область номер 1: пересечения крыши и стены

Во многих случаях считается, что техническое отклонение от инструкций подрядчика представляет собой дефект, требующий ремонта, даже если видимых повреждений и/или последствий нет. был задокументирован; это может иметь место в случае встречного оплавления на пересечениях крыши и стены. Однако отсутствие внимания к общей функции пересекающихся материалов в этом месте может быть проблематичным, что приведет к проникновению воды и связанным с этим повреждениям.

Внимательное изучение инструкций подрядчика выявляет несоответствия, которые, если им следовать вслепую, нарушили бы общепринятые принципы ограждения зданий, что может привести к нарушению функций и повреждению. Одним из примеров является установка оклада на боковой стене, который стыкуется с сайдингом с недостаточным напуском. Для целей данной статьи компоненты будут ограничены составной черепицей, установленной на крутоскатной крыше, пересекающей стену, облицованную фиброцементным сайдингом внахлест, в соответствии с последними инструкциями подрядчиков (например, 2000 г. или позже).

2015 Международный жилищный кодекс (IRC)

³

Глава 7 IRC включает требования к наружным стенам. Раздел кодекса, посвященный фиброцементному сайдингу, требует, чтобы подрядчик следовал инструкциям производителя сайдинга по установке. Глава 9 IRC включает требования к кровельным покрытиям. Раздел кодекса о составной черепице требует, чтобы подрядчик следовал инструкциям производителя по установке черепицы. Конкретные ссылки на инструкции производителя делают их требованием кода, как если бы они были частью кода ( Рисунок 1 ).

Рис. 1. Требования кодекса относительно инструкций производителя.

Инструкции производителя сайдинга и гонта

Рис. 2. Информация о производителе сайдинга.

Стандартные инструкции по установке сайдинга требуют, чтобы сайдинг устанавливался на высоте от 1 до 2 дюймов над кровельным покрытием ( Рисунок 2 ). ⁴ Типичные инструкции по установке гонта требуют, чтобы вертикальная ножка ступени и/или отлив основания были высотой всего от 2 до 4 дюймов ( Рисунок 3 ). ⁵

Принятые отраслевые стандарты

Сводка рекомендаций отраслевых стандартов по вертикальной высоте ступенчатой ​​планки представлена ​​в таблице 1 . Национальная ассоциация подрядчиков по кровельным работам (NRCA) Руководство по кровельным и гидроизоляционным работам предоставляет деталь ASPH-2, которая требует, чтобы вертикальная ножка ступенчатого оклада была высотой 4 дюйма. ⁶ Ассоциация производителей асфальтовых кровель (ARMA) Руководство по асфальтовым кровлям для жилых помещений содержит рисунки 10-1a и b, для которых требуется, чтобы вертикальная ножка ступенчатой ​​планки была высотой 5 дюймов. ⁷ Национальная ассоциация систем кондиционирования воздуха из листового металла (SMACNA) Руководство по архитектурным решениям из листового металла содержит деталь, требующую, чтобы вертикальная ножка ступенчатой ​​планки имела высоту 6 дюймов. ⁸ Руководства NRCA, ARMA и SMACNA не упоминаются в строительных нормах и правилах, но считаются принятыми стандартами в кровельной отрасли ( Рисунок 4 ).

Рис. 3. Информация о производителе гонта.

Таблица 1 – Стандартные рекомендации по вертикальной высоте ступенчатой ​​планки.

Как избежать проблем

Наиболее важным аспектом любой сборки является ее способность функционировать должным образом. В случае наружных стен цель строительных норм и правил состоит в том, чтобы обеспечить защиту от непогоды. Проще говоря, наружные стены должны удерживать погоду снаружи здания. Стена, которая позволяет воде проникать и вызывать повреждение чувствительных к влаге компонентов (т. е. древесных компонентов, таких как обшивка стены, каркас стены, настил крыши и т. д.), не работает и требует ремонта.

На пересечении крыши и стены сайдинг и нижележащий атмосферостойкий барьер (WRB) служат для противодействия вертикальной опоре ступени и/или гидроизоляции основания. Поскольку принятые принципы управления водными ресурсами для наружных стен требуют минимум 2 дюйма. слоев влагозащиты, очевидно, что если следовать самым строгим инструкциям производителя как сайдинга, так и кровельной черепицы, как того требует строительный кодекс, могут возникнуть проблемы. В частности, установка ступенчатого оклада только с 2-дюймовым. вертикальная ножка не позволит достаточного перекрытия сайдинга для достижения желаемого 2-дюймового. колени. В этой ситуации, если бы между кровельным покрытием и сайдингом был обеспечен зазор в 2 дюйма, в соответствии с инструкциями производителя сайдинга, нахлеста не было бы вообще!

Рисунок 4 – Принятые отраслевые стандарты.

Во избежание проблем в этом месте потребуется ступенька и/или высота основания гидроизоляции не менее 4 дюймов. круг должен быть выполнен, даже при соблюдении требования производителя сайдинга от 1 до 2 дюймов. зазор над кровельным покрытием. Однако многим архитекторам, подрядчикам и владельцам зданий не нравится большой зазор между кровлей и сайдингом. Упомянутые выше стандарты должны быть сосредоточены на количестве нахлеста, а не на высоте базовой планки. Было бы лучше ограничить зазор до 1 дюйма, что приведет к более желательному 3 дюймам. круг для сайдинга, чтобы противодействовать шагу и / или базовому миганию. Размещение сайдинга на расстоянии менее 1 дюйма от кровельного покрытия может привести к повреждению влагой краев сайдинга. Обычно желательно следовать самым строгим требованиям, когда это возможно; это обычно приводит к наиболее прочной сборке.

Проблемная зона № 2: Кирпичная облицовка дымохода

Кирпичные дымоходы часто встречаются в жилых домах. К сожалению, неправильная металлическая обшивка кирпичных дымоходов прямо над крышей встречается почти так же часто, как и кирпичные дымоходы. Несмотря на то, что кирпич существует уже давно, мы, кажется, забываем о деталях, необходимых для долгосрочной работы. Одним из наиболее важных компонентов кирпичной конструкции является правильная гидроизоляция. Даже кирпич разрушается при достаточном воздействии условий повышенной влажности в течение длительного времени.

Наиболее распространенным дефектом в этом месте является установка накладного фартука на стороне кирпичного дымохода ( Рисунок 5 ). Герметик можно наносить или не наносить вдоль верхней части ответной планки. Эта деталь будет эффективна только в случае дождя, который является слабым и/или кратковременным. Не требуется сильного дождя, чтобы кирпичный дымоход насытился в достаточной степени, чтобы вода могла мигрировать за контрфасад, что может привести к повреждению водой настила крыши, каркаса крыши или внутренней части здания ( 9).0015 Рисунок 6 ).

Рис. 5 – Типичный накладной оклад.

Рисунок 6 – Поврежденный водой настил крыши у дымохода.

2015 Международный жилищный кодекс (IRC)

³

Раздел R1003.10.1 IRC указывает, что «Проходные и дренажные отверстия должны быть установлены в соответствии с требованиями Раздела R703». Удивительно, что это фактически является требованием строительных норм и правил с 2006 года, потому что оно редко соблюдается, по крайней мере, в большинстве зданий, исследованных автором. Однако автор признает, что проведение судебно-медицинской экспертизы неработающих зданий приводит к необъективному набору данных. Будем надеяться, что существует большое количество дымоходов, построенных с надлежащими, соответствующими коду деталями оклада, которые хорошо функционируют в течение многих десятилетий; эти дымоходы обычно не включаются в дело о дефектах жилого строительства.

Инструкции производителя гонта

Типичные инструкции производителя кровельного гонта не касаются новой конструкции каменных дымоходов со сквозным окладом, как того требуют строительные нормы и правила. Скорее, в большинстве инструкций изображен существующий каменный дымоход без существующей облицовки. В инструкциях описывается установка ступенчатой ​​и/или базовой обшивки и ответной обшивки (также известной как обшивка крышки), которая вставляется в выступы, вырезанные в кирпиче не менее чем на 1 дюйм. глубокий ( Рисунок 7 ). В большинстве инструкций содержится информация о «ступенчатом» ответном уплотнении, устанавливаемом в пазы, вырезанные в горизонтальных стыках кровли, и непрерывном ответном уплотнении, устанавливающемся в выступ, вырезанный параллельно поверхности крыши. ⁵

Рис. 7. Детали ответной планки производителя.

Принятые отраслевые стандарты

В указанном руководстве NRCA содержится подробная информация ASPH-1, на которой изображена непрерывная полоса вокруг дымохода, над фартуком и ступенчатым окладом ( Рисунок 8 ).

Рисунок 8 – Фартук NRCA.

В руководстве ARMA почти пять страниц текста и подробностей, связанных с обшивкой дымохода. На Рисунке 10-14 показано поперечное сечение деталей ответной планки, а на Рисунках 10-15 и 10-16 показаны изометрические виды установки ответной планки вокруг дымовой трубы. К сожалению, на рис. 10.14 не отражены «лучшие методы», описанные выше. В частности: 1) оклад изображен вставленным в горизонтальную планку без наклона; 2) ответная планка изображена установленной вертикально, в контакте со ступенчатой ​​планкой, без капиллярного разрыва; 3) встречный фасон заканчивается без завальцовки; и 4) минимум 2 дюйма. перекрытия между встречным и ступенчатым оплавлением не выявлено ( Рисунок 9 ).

На рис. 4-18 руководства SMACNA Architectural Sheet Metal Manual ⁹ показаны детали изометрического контрфальца, которые аналогичны деталям ARMA, но не включают детали поперечного сечения.

На руководства NRCA, ARMA и SMACNA строительные нормы и правила не ссылаются, но они считаются принятыми стандартами в кровельной отрасли.

Рисунок 9. Подробная информация об отрасли, в которой отсутствуют «передовые практики».

Другие ссылки

Техническое примечание 19B Ассоциации кирпичной промышленности (BIA) – Жилые дымоходы: проектирование и строительство ¹⁰ включает рисунок 7, на котором показано общее изометрическое изображение ответной планки дымохода, без каких-либо конкретных деталей. Самая последняя версия этой технической заметки относится к 1998 году. Однако BIA опубликовало в июле 2005 года «Краткий отчет» под названием «Прошивка дымоходов». Версия IRC 2006 года, выпущенная вскоре ( Рисунок 10 ). Детали встречного мигания не содержат «лучших практик», как описано ранее.

Полевое руководство по жилищному строительству Journal of Light Construction (JLC), Руководство по передовой практике , том 1, 12 включает рис. мигает и служит контрмиганием. Хотя автор считает, что эта деталь функциональна, она не может быть реалистичной или простой в изготовлении. Это мнение основано на том, что сквозная и контрпрокладка являются одним и тем же изделием, которое было бы сложно построить и не наблюдалось ни в одном исследовании современных жилых построек. Опять же, из-за криминалистического характера опыта автора эта деталь может быть обычна в дымоходах, которые никогда не наблюдают, потому что они работают так хорошо.

Рис. 10. Деталь ответной планки BIA «Brick Brief».

Как избежать проблем

Рис. 11. Деталь прошивки JLC.

Важнейшим аспектом облицовки кирпичного дымохода является способность перехватывать воду, которая мигрирует к зданию сверху. В идеале для перехвата этой воды должна быть установлена ​​прокладка через стену, как это предусмотрено строительными нормами. Проход через стену будет проходить поверх основания и/или ступенчатого оклада, служащего ответным окладом ( Рисунок 11 ). Это наиболее надежное решение, потому что вода может полностью проникать через самый внешний ряд (или складку) кирпича и при этом собираться и направляться обратно наружу, прямо над основанием крыши и/или отливом ступеней.

В качестве альтернативы ответная планка может заканчиваться глубоким вырезом в кирпичной облицовке. Для улучшения функции этой детали реглет следует срезать под углом для стока воды. Кроме того, край обшивки, который вставляется в реглет, можно загнуть, чтобы создать компрессионную посадку, зафиксировать на месте свинцовыми клиньями и покрыть шов уретановым герметиком. Обшивка должна простираться от дымохода, миновать основание или ступенчатую обшивку, прежде чем делать резкий изгиб вниз, чтобы создать капиллярный разрыв, воздушное пространство, которое не позволит капиллярному всасыванию воды снизу. Основание контрфартука должно иметь закругленную кромку для отвода воды (9).0015 Рисунок 12 ). Минимальная глубина реглета должна быть 1 дюйм, но предпочтительнее 1½ дюйма.

Рис. 12. Профиль передового метода встречного мигания.

Проблемная область № 3: Обшивка карниза

Судя по опыту автора, это один из самых распространенных дефектов обшивки крыши жилых домов за все время. Дефект состоит в неправильном соединении подкровельного покрытия и металлической кромки водосточного желоба, которые в совокупности называются карнизным окладом ( Рисунок 13 ). Если подкровельный слой не прилегает должным образом к металлической кромке водостока, вода потенциально может проникнуть в настил крыши, фасцию и под фасцию, которые обычно включают необработанную древесину, подверженную воздействию воды ( Рисунок 14 ) .

Причина проблемы, по-видимому, частично связана с установкой «бортовых досок», состоящих из 2-х 4-дюймовых. доски, прибитые вдоль карниза, чтобы обеспечить безопасный край для ходьбы, а также «защелку» для инструментов, черепицы или чего-либо еще, что потенциально может соскользнуть с крыши во время строительства. К сожалению, когда доски удаляются, настил крыши либо лишен подстилающего слоя на последних 3 1/2 дюйма, либо в черепице остаются незакрытые отверстия от гвоздей, в зависимости от последовательности работ. Другой причиной этого дефекта является просто неправильная последовательность работ и общее непонимание важности этой детали, хотя эта информация напечатана на большинстве связок гонта.

Рисунок 13 – Неправильная окладка карниза.

Рисунок 14 – Повреждение водой карниза крыши.

2015 IRC

Глава 9 IRC включает рисунок R905.2.2(1), на котором показана правильная установка металлического капельника, подстилающего слоя и битумной черепицы на деревянный настил ( рисунок 15 ). На рисунке показана металлическая капельная кромка, надлежащим образом интегрированная под кровельным покрытием вдоль карниза и над подстилочным покрытием вдоль ската.

Рисунок 15 – Правильное окладывание карниза.

Инструкции производителя кровельной черепицы

Типичные инструкции производителя кровельной черепицы включают графическое изображение карниза крыши, четко показывающее правильное соединение между подкровельным покрытием и металлической кромкой водостока.

Принятые отраслевые стандарты

NRCA является источником рисунка, на который ранее ссылались в IRC. Тем не менее, Деталь ASPH-4 в Руководстве по кровельным и гидроизоляционным работам представляет увеличенное изображение карниза, которое более четко изображает правильную интеграцию между металлической кромкой водостока и подкровельным покрытием. Предусмотрена альтернативная деталь, на которой изображена «мембрана для защиты от ледяной дамбы», установленная над настилом крыши, простирающаяся над фасцией и закрытая краевым металлическим накладным элементом. Это допустимо, поскольку предотвращается попадание воды на расположенные ниже деревянные компоненты.

Руководство ARMA включает Рисунок 3-5, на котором показано применение капельницы на скатах и ​​карнизах. В тексте данного руководства рекомендуется, чтобы металлический отлив выступал примерно на 3 дюйма назад от края крыши. Этой рекомендации достаточно, чтобы обеспечить надлежащий (минимум 2 дюйма) нахлест подкровельного слоя.

Предотвращение проблем

Наиболее важным аспектом гидроизоляции карниза является последовательность установки настила крыши, нижней облицовки, подстилающего слоя крыши, облицовки, металлической кромки капельника и гидроизоляционной ленты/ледяного и водяного щита таким образом, чтобы обеспечить защиту от непогоды. притертое состояние, не позволяющее воде проникать в кровельный узел. Также важно, чтобы лицевая сторона карниза доходила до водосточного желоба, чтобы вода не попала за него и не гнила бордюрная доска. Это несложно выполнить, но, по-видимому, это одна из самых распространенных ошибок при обшивке крыши в жилищном строительстве. Следование обилию опубликованных подробностей в коде и других местах позволит избежать проблем.

Проблемная область № 4: Двойные слои WRB

Эта проблема возникла, когда IBC 2000 требовал установки двух слоев WRB за штукатуркой. Изделия из клееного каменного шпона также требуют двойного слоя защиты от влаги. Проблема в том, что не было широко признано, что направление воды между двумя слоями WRB, как описано в нормах и известных производителях WRB, может перекрыть стену и нанести значительный ущерб, даже если технически соответствует нормам.

Концепция двухслойной системы заключается в том, что внешний слой (как правило, пропитанный асфальтом войлок), который находится в контакте со штукатуркой из портландцемента или раствором, используемым с прилипшим камнем, является расходуемым слоем, который служит в качестве разрыва связи. Вода, поглощаемая внешним слоем, вызывает набухание и расширение войлока, в результате чего образуется зазор для облегчения дренажа. Эта концепция хорошо работает, когда проникновение воды является случайным по объему. Однако, когда вода попадает между двумя слоями WRB, сборка стены перегружается, что может привести к значительным повреждениям. ¹³

2015 IRC3

Раздел R703.7.3 IRC включает требование по укладке двух слоев WRB за штукатуркой, а именно:

Отдельные слои должны быть установлены независимо друг от друга таким образом, чтобы каждый слой представлял собой отдельную непрерывную плоскость, а любой отлив, предназначенный для стока воды в водостойкий барьер, был направлен между слоями. [ Выделение добавлено. ]

Инструкции производителя WRB

Руководство DuPont Tyvek по установке 2017 года14 для штукатурки и камня прямого нанесения повторяет требования IRC, описанные выше.

В инструкции Fortifiber Jumbo Tex «Инструкции по установке водостойких барьеров и гидроизоляции при нанесении двухслойной штукатурки»15 указано:

Внешний слой Jumbo Tex теперь укладывается поверх первого водостойкого барьерного слоя в виде обшивочной доски с соблюдением тех же требований к перекрытиям и крепежным элементам. Однако этот слой равен 9.0013 не , интегрированный с оконным окладом, а вместо этого устанавливается поверх встроенного оклада и первого водонепроницаемого барьера». [ Выделение добавлено. ]

Как описано выше, требования WRB, описанные IRC и инструкциями производителя по установке, будут работать, когда проникновение воды является случайным. Однако, когда вода концентрируется между слоями в областях, таких как пересечения крыши и стен, окон и дверей, балконов и т. д., внутренний слой WRB не сможет справиться с водой, что приведет к повреждениям. . Это состояние теперь задокументировано на многочисленных оштукатуренных и облицованных камнем зданиях.

Принятые отраслевые стандарты

ASTM C1063, Стандартные технические условия для установки обрешетки и каркаса для получения внутренней и внешней штукатурки на основе портландцемента , ¹⁶ ссылается на IRC. Этот стандарт определяет «водонепроницаемый барьер» и «водонепроницаемую барьерную систему», но не описывает установку этих компонентов.

Ассоциация портландцемента (PCA) Руководство по штукатурке/штукатурке ¹⁷ ссылается на требование IBC 2000 г. о двух слоях бумаги класса D (водостойкой, но паропроницаемой) поверх фанерной обшивки, на которую накладывается обрешетка. и гипс. Однако подробности установки не сообщаются.

Рисунок 16 – Правильная интеграция слоев WRB в окно.

Прочие ссылки

Руководство для подрядчиков под названием Руководство строителя по штукатурке, обрешетке и гипсу ¹⁸ является одним из немногих документов, в которых описывается необходимость надлежащей интеграции двух слоев WRB, чтобы вода оставалась снаружи. самый внешний слой. В частности, на Рисунке 2-14 в этой книге показано, что два слоя WRB должны быть интегрированы за отливом подоконника, предотвращая проникновение воды между слоями, как это разрешено нормами и производителями WRB ( Рисунок 16 ).

Как избежать проблем

Важно правильно интегрировать два слоя защиты от влаги, чтобы по возможности удерживать воду на внешней поверхности. Это особенно важно в районах, где возможно концентрированное проникновение воды. Обратите особое внимание на области, где дренажная плоскость прерывается, чтобы найти места потенциального проникновения воды. Для этой конкретной проблемы следование коду и/или производителям WRB может (и было задокументировано) привести к значительным повреждениям.

Заключение

Более важно понимать, как работает сборка здания, чем слепо следовать применимым инструкциям подрядчиков. Всегда следуйте по пути воды, которая проникнет через обшивку здания (независимо от типа облицовки) и достигнет влагозащитных слоев, необходимых для защиты целостности здания. Убедитесь, что не существует легких путей, которые позволяют воде достигать материалов, уязвимых для повреждения. Кроме того, убедитесь, что компоненты, от которых зависит влагозащита, установлены таким образом, чтобы работать в течение длительного времени. Для этого могут потребоваться усовершенствования конструкции, не предусмотренные нормами, такие как установка более прочных материалов и/или создание воздушного пространства с помощью реек или дренажного мата. В конечном счете, функциональность здания всегда должна преобладать над выполнением минимальных требований, которым может не хватать долговечности.

Ссылки

1. Дерек А. Ходгин и Лютер О. Маккатчен III. «Инструкции для подрядчиков: судебно-техническая и юридическая точки зрения». Интерфейс . Март 2004 г.
2.  ASTM D1079-18e1, Стандартная терминология, относящаяся к кровле и гидроизоляции . ASTM International, Западный Коншохокен, Пенсильвания. 2018. www.astm.org
3.  Международный жилищный кодекс (IRC), Совет по международным кодексам, Вашингтон, округ Колумбия, 2015 г.
4. «HardiHome Lap Sidering с рельефным приспособлением для выравнивания линии EZ». Джеймс Харди. Март 2000.
5. Руководство по укладке гонта . Девятое изд. ОпределенныйТид. Вэлли-Фордж, Пенсильвания. 2009.
6. Руководство NRCA по кровельным и гидроизоляционным работам . 5-е изд. Национальная ассоциация кровельных подрядчиков. Роузмонт, Иллинойс. 2001.
7. Асфальтовая кровля Жилой дом Руководство . Ассоциация производителей асфальтобетонного покрытия. Вашингтон, округ Колумбия, 2014.

.

8. Руководство по обеспечению качества архитектурного листового металла . Первое изд. Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров (SMACNA). Шантильи, В.А. 2015.
9. Руководство по архитектурному листовому металлу . 6-е издание. Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров. Шантильи, В.А. 2003.
10. «Техническое примечание 19B – Жилые дымоходы: проектирование и строительство». Ассоциация кирпичной промышленности. Рестон, Вирджиния. Апрель 1998 г.
11. «Кирпичный бюллетень: сверкающие дымоходы». Ассоциация кирпичной промышленности. Рестон, Вирджиния. Июль 2005 г.
12. Полевое руководство JLC по жилищному строительству, Руководство по передовой практике (Том 1). Журнал легкого строительства. Октябрь 2003.
13. Дерек А. Ходгин. «Четыре D разрушения наружных стен». Интерфейс. Октябрь 2018.
14. «Руководство по установке водостойких и воздушных барьеров DuPont Tyvek». Дюпон, Уилмингтон, Делавэр. 2017.
15. «Установка водостойких барьеров и гидроизоляции при нанесении двухслойной штукатурки». Группа строительных систем Fortifiber. Фернли, НВ. Ноябрь 2013.
16. ASTM C1063, Стандартные технические условия для установки обрешетки и обшивки для получения внутренней и внешней штукатурки на основе портландцемента . ASTM International, Западный Коншохокен, Пенсильвания. Август 2016.
17. Штукатурка/штукатурка Руководство .
