Отливы для крыши: виды и порядок монтажа

Чтобы придать строению законченный внешний вид и защитить его от чрезмерного воздействия влаги, широко используются отливы для крыши. Подобные системы могут иметь различное конструктивное исполнение, определяющее порядок монтажа и срок службы. Предлагаем познакомиться с их назначением и существующими разновидностями.

Читайте в статье

• 1 Зачем нужен отлив для крыши: основное назначение
• 2 Конструктивные особенности водоотливов для разных типов кровли
  • 2.1 Двухскатная кровля
  • 2.2 Плоская крыша
• 3 Характеристики отливов для крыши в зависимости от вида материала
  • 3.1 Пластик: полиэстер и пластизол
  • 3.2 Оцинкованная сталь, алюминий и медь
• 4 Достоинства и недостатки
• 5 Расчёт и проектирование систем водоотлива
• 6 Выбираем отлив для крыши
• 7 Как сделать отлив для кровли своими руками: популярные способы
• 8 Самостоятельная установка водоотлива
  • 8. 1 Подготовка
  • 8.2 Разметка полосы, линии крепежа и наклона жёлоба
  • 8.3 Монтаж жёлоба
  • 8.4 Установка водосточной трубы
• 9 Ошибки, совершаемые неопытными мастерами
• 10 Защита водоотлива от грязи и листьев

Зачем нужен отлив для крыши: основное назначение

Необходимость установки отливов для крыши продиктована их функциональными возможностями. Правильно смонтированные конструкции собирают воду на кровле, а затем отводят её в дренажную систему. Они:

• обеспечивают защиту строения от скопления воды после осадков;
• защищают стыковочные швы от влаги;
• предотвращают размытие фундамента.

ФОТО: nedvio.comОтливы придают крыше законченный внешний вид

Системы изготавливаются из разных материалов, что позволяет подобрать оптимальный вариант для конкретного строения. Монтажные работы часто выполняются своими руками.

ФОТО: atasremont.ruОтливы собирают воду, стекающую с крыши

Конструктивные особенности водоотливов для разных типов кровли

В состав системы входит множество основных и вспомогательных элементов. К первому типу относят желоба, трубы, воронки. Ко второму – крепёж и заглушки. Однако размещаются подобные конструкции по-разному. Порядок выполнения работ зависит от типа кровли. В одном случае предусматривается внешняя система водоотливов, в другом – внутренняя.

ФОТО: dovidkam.comУстройство отливов зависит от особенностей кровли

Двухскатная кровля

Для двухскатной кровли характерна внешняя водосточная система, предполагающая монтаж всех элементов снаружи здания. В её состав входят:

• водосточный жёлоб. Используется для сбора дождевой воды со скатов крыши. Состоит из отдельных элементов, длина которых может меняться в широком диапазоне;
• принимающие воронки. Принимают воду, ранее собранную в жёлоб, и отводят далее по системе;
• водостоки. Выводят влагу за пределы дома внутрь специальных колодцев-приёмников;
• вспомогательные элементы: соединительные вставки, торцевые заглушки, крепёжные кронштейны и другие элементы, используемые при выполнении монтажных работ.

ФОТО: thespoutoff.comДля двухскатной крыши выбирается наружная система

Плоская крыша

На строения с плоской крышей обычно монтируют внутренний отлив. Укладку кровельного материала производят таким образом, что попавшая на поверхность вода стекала по крыше и попадала в специальную воронку. Затем собранная жидкость перетекает в трубу, расположенную в стене дома либо внутри специального технического канала.

ФОТО: екровли.рфУ плоской крыши элементы находятся внутри

Статья по теме:

Снегозадержатели на крышу: достоинства и недостатки, основные функции, существующие разновидности, советы по выбору, порядок установки на крыши разного типа, стоимость готовых изделий.

Характеристики отливов для крыши в зависимости от вида материала

Срок службы, внешний вид и стоимость конструкции зависят от материала, который использовался для их изготовления. Производители выпускают пластиковые и металлические изделия различной конфигурации. Предлагаем познакомиться с их отличительными особенностями.

ФОТО: кровля67.рфЭлементы изготавливаются из разных материалов

Пластик: полиэстер и пластизол

При изготовлении отливов для крыши активно используются полиэстер и пластизол. Данные полимеры получили наибольшее распространение благодаря:

• повышенной прочности;
• небольшого веса;
• стойкости к воздействию ультрафиолета;
• отсутствию характерного шума во время дождя;
• долговечности. Правильно установленная конструкция имеет продолжительный срок службы;
• доступности. Пластиковые изделия стоят дешевле металлических аналогов;
• возможности выполнения монтажных работ своими силами.

ФОТО: ooo-sapfir.ruПластиковые системы поставляются со всем необходимым

Пластиковые отливы для крыши имеют форму неглубокого жёлоба длиной 1 – 6 м. Крепления осуществляется через специальные кронштейны, являющиеся частью подобных изделий. Производители предоставляют возможность выбора оттенка в зависимости от цвета кровли.

ФОТО: static.tildacdn.comДополнительные комплектующие позволят сформировать систему любой сложности

Оцинкованная сталь, алюминий и медь

Традиционно отливы для крыши изготавливались из различных металлов. Такие изделия выдерживают значительную нагрузку и хорошо сопротивляются воздействию внешних негативных факторов.

Для изготовления отливов из оцинкованной стали используется листовой материал толщиной менее 1 мм. Дополнительная обработка пуралом, полиэстером, пластизолом позволяет снизить шум, возникающий во время дождя, и придаёт изделию желаемый цвет. При отсутствии защитного покрытия в дождливую погоду внутри дома будет достаточно шумно и некомфортно.

ФОТО: samstroi1.ruОцинкованные элементы имеют небольшую толщину

Толщина алюминиевых отливов для крыши составляет 0,8 – 1 мм. Для предотвращения коррозионных процессов подобные изделия покрываются слоем лака различного цвета. Лакированное покрытие придаёт им более презентабельный внешний вид.

ФОТО: avatars.mds. yandex.netАлюминиевые системы лакируются

Медные отливы для крыши подвергаются оксидированию либо латунированию. Подобные изделия выглядят привлекательно, имеют длительный срок службы. Однако высокая стоимость заставляет многих потребителей обратить внимание на устройства, изготовленные из других материалов.

ФОТО: bta.ruМедные отливы для крыши стоят дорого

Достоинства и недостатки

Необходимость установки отливов для крыши продиктована их неоспоримыми достоинствами. Подобные конструкции позволяют:

• предотвратить негативное воздействие влаги на стены и кровлю дома;
• придать крыше более привлекательный внешний вид, так как закрываются стыки между материалами;
• добавить устойчивости строению к воздействию окружающей среды. Они лучше сопротивляются атмосферным осадкам. Не боятся значительных температурных колебаний;
• повысить жёсткость постройки.

ФОТО: stroy-podskazka.ruМонтаж можно выполнить своими руками

Из недостатков стоит отметить высокую стоимость отдельных видов и хрупкость пластиковых элементов в условиях низкой температуры.

ФОТО: vek-krovli.ruПри нарушении технологии монтажа система не будет работать

Расчёт и проектирование систем водоотлива

Чтобы отливы для крыши эффективно справлялись с возложенной на них задачей, особое внимание должно быть уделено их расчёту и проектированию. Это позволит вычислить необходимое количество материалов и крепёжных элементов, а также существенно ускорит выполнение монтажных работ. Для расчёта количества требуемых заготовок надо знать периметр крыши и стен.

Внимание! Согласно нормативным требованиям, длина жёлоба не должна превышать 10 м. Однако специалисты не рекомендуют приобретать элементы длиннее 7 м.

ФОТО: spec-krovlya.ruДля расчёта надо знать все особенности кровли

При расчёте необходимого количества материалов и элементов следует учесть следующее:

• длина желобов должна быть на 10 – 15% больше периметра крыши. Превышение будет направлено на подрезку элементов и формирования нахлёста в местах их соединения;
• воронки желательно установить на каждом углу. Их количество и расположение зависят от конфигурации крыши. Обычно их располагают через каждые 8 – 10 м;
• количество водосточных труб должно соответствовать числу воронок;
• крепёжные кронштейны располагают с шагом 0,5 – 0,6 м. Около каждой воронки они должны располагаться с обеих сторон.

Ширина жёлоба зависит от квадратуры кровли. Считается, что на каждый квадрат кровельной плоскости должно приходиться 1,5 мм поперечного сечения жёлоба отлива для крыши. Однако на практике специалисты выбирают элементы из расчёта 1 к 1. То есть на 100 м² берётся жёлоб шириной 100 мм.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Чем шире жёлоб, тем больше воды он сможет принять. Однако на маленькой кровле большой элемента будет смотреться неуместно».

При разработке проекта обязательно предусматривается уклон. Его величина должна составлять 20 – 30 мм на каждые 10 м. Этого достаточно для стабильной работы системы.

ФОТО: kf-bud.com.uaПространственное положение каждого элемента определяет стабильность работы отлива для крыши

Выбираем отлив для крыши

При выборе отлива для крыши стоит уделить внимание:

• конфигурации кровли;
• материалу изделия. Выбирается с учётом финансовых возможностей и общего стилистического оформления строения;
• компании-производителю. Готовые комплекты существенно облегчат выполнение монтажных работ;
• форме жёлоба. Производители предлагает изделия округлой, треугольной и прямоугольной формы. Конфигурация данного элемента играет не только эстетическую роль, но и влияет на удобство пользования системой.

Совет! При наличии в продаже желобов разной конфигурации отдайте предпочтение округлым изделиям. В них нечасто возникают засоры, а потому чистку придётся выполнять редко.

ФОТО: remontik.orgПри выборе учитывается множество факторов

Как сделать отлив для кровли своими руками: популярные способы

Если не удалось приобрести готовые изделия с нужными параметрами, можно изготовить отливы для крыши своими руками. Делается это обычно:

• путём разрезания трубы из пластика либо металла. Это самый доступный вариант. Выбранный элемент режется пополам с помощью подходящего инструмента. При отсутствии трубы можно воспользоваться пластиковыми бутылками;
• с помощью листогибочного станка. Более сложный вариант, предполагающий наличие специального оборудования. Для формообразования отлива используются металлические листы толщиной от 0,7 мм. Их разрезают ножницами по металлу либо другим подходящим инструментом на полосы, ширина которых на 10% больше ширины готового изделия. Заготовку гнут, руководствуясь инструкцией, прилагаемой к оборудованию. Листы разрезаются на полосы, ширина которых увеличивается на 10% от ширины готового изделия;

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«На внутреннюю поверхность готового изделия наносят защитное покрытие, а наружную окрашивают в подходящий цвет».

ФОТО: kakpostroit.suПластиковые бутылки – самый дешёвый материал

Самостоятельная установка водоотлива

Монтаж отливов для крыши обычно не вызывает трудностей. При желании, всё можно установить своими руками. Предлагаем познакомиться с последовательностью действий, чтобы смонтированная система прослужила долго, обеспечивая своевременный отвод воды.

Подготовка

Требуемое количество комплектующих и расходных материалов рассчитывается заранее. Для выполнения работ потребуется:

• шлифмашинка с тонкими дисками, которые подойдут для разрезания металла;
• измерительный инструмент. Нужна будет линейна и рулетка подходящей длины;
• крепёж;
• металлическая планка;
• слесарный инструмент;
• нерастяжимый шнур, который поможет точно обозначить месторасположение кронштейнов.

ФОТО: kakpostroit.suИнструмент и материалы следует подготовить заранее

Разметка полосы, линии крепежа и наклона жёлоба

Точность выполнения данного этапа определяет конечный результат. Если неправильно выполнить разметку либо выбрать недостаточный угол наклона, система или не будет работать вообще, или не сможет обеспечить достаточный отвод воды. Работы выполняются в следующей последовательности:

Монтаж жёлоба

Установку жёлоба выполняют в следующей последовательности:

Иллюстрация	Описание действия
	Желоба отрезаются в размер с учётом месторасположения кронштейнов. Максимальная длина одного элемента не должна превышать 10 м. Формируется отверстие для водосточной трубы
	В специальный паз заглушки вставляется резиновый уплотнитель. Перед этим его разрезают на элементы, подходящей ширины. Заглушка надевается на торец жёлоба
	Для обеспечения достаточной герметичности место соединения элементов изнутри промазывается кровельным герметиком на битумной основе
	Собранный жёлоб устанавливается в кронштейны
	Соединения отдельных фрагментов отливов для крыши производится с помощью специального замка. В место соединения обязательно закладывается резиновая прокладка, и производится обработка герметиком на битумной основе

Установка водосточной трубы

Работы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	Жёлоб соединяется с расширителем водосточной трубы. Его исполнение позволяет произвести монтаж после установки жёлоба
	Устанавливаются остальные элементы водосточной трубы. Последняя крепится к стене

Если остались ещё вопросы о порядке выполнения монтажных работ, предлагаем посмотреть следующее видео:

Watch this video on YouTube

Ошибки, совершаемые неопытными мастерами

Срок службы отливов для крыши существенно сократится, если:

• выбран неправильный уклон. При большом значении вода не будет попадать внутрь водостока. При недостатке – появятся застойные участки, а потому система просто перестанет работать;
• недостаточно кронштейнов. Подобные изделия рассчитаны на определённую нагрузку. При их недостатке отдельные элементы не смогут сопротивляться значительному усилию;
• негерметичное соединение отдельных элементов. Это неизбежно приведёт к появлению протечек;
• неправильное пространственное положение жёлоба. Элемент должен выступать за пределы кромки крыши примерно на 20 – 25 мм.

ФОТО: bloomhuff.comСистема предъявляет повышенные требования к выполнению монтажных работ

Защита водоотлива от грязи и листьев

Даже если монтаж отлива был выполнен правильно с соблюдением всех нормативных требований, система нуждается в защите от грязи и листьев. Для этого внутрь желобов устанавливается специальная сетка, препятствующая появлению засоров.

Делитесь в комментариях, приходилось ли вам устанавливать отливы для крыши? Какой конструкции вы отдали предпочтение?

Watch this video on YouTube

Отливы для крыши – выбор, расчет и самостоятельный монтаж

Любая кровля нуждается в водосточной системе, без нее хозяев частного дома ждет масса проблем, начиная с разрушения отмостки и заканчивая подтоплением фундамента. Отливы для крыши считаются одним из главных узлов этой системы и далее, мы вкратце пройдемся по видам и ценам, после чего я подробно расскажу, как сделать отливы на крыше своими руками в 2 вариантах.

Самостоятельная установка водоотлива для крыши сэкономит значительную часть бюджета

Содержание

1. Что такое кровельные отливы
2. Параметры кровельных отливов
3. Материалы
4. Форма водостоков
5. Расчет водостока
6. Вопросы цены
7. Вариант №1. Монтаж отливов по стропилам
8. Положение кронштейнов
9. Как разметить кронштейны
10. Как закрепить кронштейны
11. Вариант №2. Монтаж отливов на лобовую доску
12. Установка кронштейнов
13. Сборка и монтаж желобов
14. Установка водосточной трубы
15. Вывод

Что такое кровельные отливы

Кровельные отливы дома – это часть водосточной системы, которая предназначена для отвода воды с крыши. Сама система состоит из 3 частей.

1. Глубокий дренаж – предназначен для отвода влаги от подземной части фундамента, также может применяться для осушения участка. Пошаговая инструкция по монтажу такой системы есть «ЗДЕСЬ».
2. Ливневая канализация – предназначена для отвода воды со двора частного дома, плюс в нее же направляются водосточные трубы с кровельной системы. Как рассчитать и обустроить ливневку, написано и показано в схемах, фото и видео «ЗДЕСЬ».
3. Водоотливы для крыши – это система желобов и водосточных труб, которые монтируются по периметру кровли. Они собирают дождевую и талую воду с крыши, после чего перенаправляют ее в определенные точки, о монтаже этой системы далее и пойдет речь.

В частном доме установка водоотлива своими руками не требует высокой квалификации мастера, главное иметь подробную инструкцию

Параметры кровельных отливов

Установка отливов на крышу это последний этап работы, перед этим вам нужно сначала их выбрать и купить.

Материалы

На данный момент купить отливы для крыши не проблема, сложнее их выбрать. О ценах я расскажу позже, а сейчас коротко пройдемся по материалам.

Форма водостоков

По форме водоотливы кровли бывают полукруглыми, прямоугольными и фигурными. Строго прямоугольные желоба, прямо скажем, на любителя. Их фигурные собратья выглядят оригинально, но обходятся на порядок дороже.

Самыми удобными, практичными и популярными считаются полукруглые виды желобов. Их плюс в том, что у таких конструкций нет внутренних углов, где постоянно собирается грязь и мусор, а чистить кровельный желоб без спецоборудования, своими руками весьма проблематично.

Как показывает практика, полукруглые кровельные отливы являются оптимальным вариантом

Расчет водостока

Чтобы рассчитать количество материала, вам нужна длинна периметра и квадратура проекции кровли на землю (квадратура участка под домом). По инструкции длина одного желоба направленного в одну воронку не должна превышать 10 м, но в реальности лучше отталкиваться от 5, максимум 7 м.

На длинных пролетах кровли желоба рассекаются от центра по сторонам, где на углах устанавливаются сливные воронки. Схема расположения воронок и точек рассечения прямых пролетов кровли зависит от конфигурации конструкции.

Монтаж отлива планируется из расчета 5 – 7 м прямого желоба на 1 сливную воронку

• После замера периметра крыши вам нужно прибавить к общему метражу 10 – 15 %, они уйдут на подрезку и нахлест в стыковочных узлах.
• По возможности на каждом углу кровли необходимо ставить воронку.
• В среднем поддерживающие кронштейны устанавливаются с шагом 600 мм.

С расчетом ширины желоба дело обстоит так. По правилам на каждый квадратный метр плоскости кровли приходится 1,5 мм ширины. То есть, на кровлю в 100 м² ставится желоб в 150 мм. Но в реальности профессионалы обычно делают проще.

• На крыши жилых домов с площадью кровли до 100 м² ставится желоб шириной 100 мм.
• При квадратуре до 120 м² — ширина желоба берется 120 мм.
• При квадратуре до 150 м² — ширина желоба берется 150 мм.

Совет! На маленькую крышу вполне можно поставить широкий желоб, правда, обойдется он дороже, и выглядеть будет не очень аккуратно.

Что касается водосточных труб, кронштейнов и прочей фурнитуры, то обычно в магазинах это все идет в комплекте. Вы говорите ширину желоба и вам подбирают под неё всю систему. При подборе фурнитуры трубы желательно брать с большим диаметром, так меньше вероятность засора.

Водоотливы для крыши металлические могут иметь несколько вариантов фурнитуры

Вопросы цены

Какими бы красивыми ни были отливы для крыши, цена на них зависит от 2 вещей. Во-первых, известность бренда, а во-вторых, уровень цен в регионе. Я вывел среднюю стоимость водоотливов для крыши, на нее можно ориентироваться, но делать окончательные расчеты не стоит.

Важно! Имейте в виду цена водоотлива это только верхушка айсберга, зачастую сами желоба обходятся не намного дороже, чем сопутствующая фурнитура к ним.

Зачастую цена отлива ненамного выше стоимости сопутствующей фурнитуры

Обустроить отливы для крыши своими руками реально. Но сейчас каждая фирма, специализирующаяся на данной продукции пытается выпустить свою модель, поэтому кажется, что ассортимент огромен. В действительности монтаж всех этих моделей может выполняться только 2 способами.

• На стропила кровли.
• На лобовую доску (вертикальная фронтальная доска под свесом кровли).

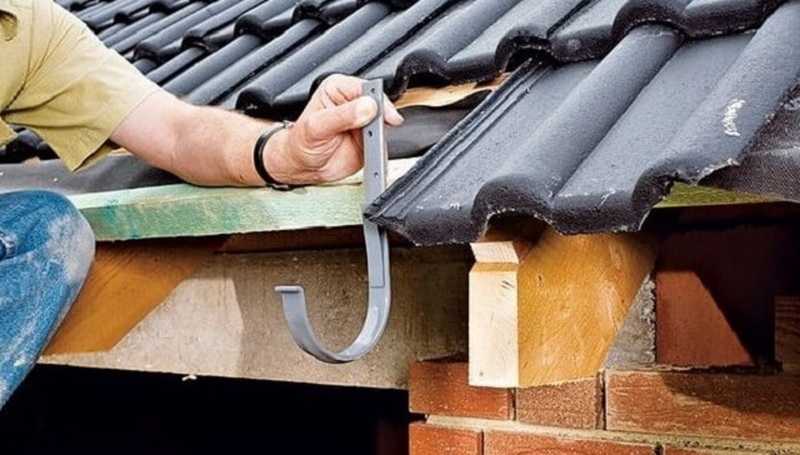

Вариант №1. Монтаж отливов по стропилам

Для обустройства водоотливов много инструмента не требуется, обычно хватает стандартного набора, который есть у большинства домашних мастеров, но конкретно для монтажа системы по стропилам, кроме всего прочего вам желательно обзавестись полосогибом. Гнуть кронштейны в тисках, да еще под определенным углом сложно.

Перед тем как сделать отливы на крыше необходимо подготовить инструмент

Положение кронштейнов

Прежде всего, нужно уяснить положение подвесных кронштейнов относительно кровли. Сначала выставляем глубину погружения желоба, ближний к дому край должен заходить под срез кровельного материала не более чем на треть, но не менее чем на четверть ширины желоба.

Желоб погружается под кровлю на глубину от 1/3, до ¼

Второй параметр – это расположение наружного свеса желоба. Если продолжить линию плоскости кровли, то она должна проходить на расстоянии 20 мм от наружного края, точнее над краем.

Важно! Если вы поднимите срез желоба относительно линии кровли выше 20 мм, то во время схода снега металлическую систему масса согнет, а пластиковую попросту сломает.

Наружный край желоба ни в коем случае не должен пересекать воображаемую линию плоскости кровли

Как разметить кронштейны

Металлические кронштейны крепятся либо на стропила, либо на подкровельную обрешетку, со вторым вариантом проще работать. Угол наклона крыши везде разный, поэтому разметка считается одним из важных моментов.

• Все желоба водосточной системы монтируются под наклоном 1 – 3 мм, на один погонный метр. Больше делать не стоит, иначе воронка может не справиться с напором.

Стандартный уклон 1 – 3 мм на 1 м (погонный)

• Как уже упоминалось, шаг установки кронштейнов 600 мм. Сначала вам нужно посчитать, сколько кронштейнов будет монтироваться от дальнего края желоба, до воронки.
• По правилам от края кровли, до среза желоба должно быть не менее 10 мм. Эти 10 мм мы оставляем для кронштейна, устанавливаемого на дальней (высокой) оконечности желоба.

Важно! От крайнего кронштейна до поворота, тупика или верхней точки желоба должно быть не менее 150 мм.

Как правильно установить отливы на крыше – зазоры, шаг и допуск

• Дальше складываем все кронштейны вместе, отмеряем наши минимальные 10 мм и проводим горизонтальную линию по всем подвесам.
• Предположим, длина пролета у нас составляет 10 м. На каждый погонный метр нужно сделать уклон 2 мм. Соответственно между верхним и нижним кронштейном разница 20 мм. Теперь отмеряем от проведенной ранее горизонтали 20 мм и проводим диагональ, как на фото ниже.

При разметке наклонная диагональ проводится со стороны крепежной части кронштейна

Как закрепить кронштейны

• Теперь берете полосогиб, выставляете на нем угол наклона вашей кровли и сгибаете все кронштейны по разметке. Если полосогиба под рукой не оказалось, можно зажать кронштейны в тиски и согнуть их молотком. Только при таком подходе, каждый кронштейн придется слегка подгибать на месте монтажа.

Полосогиб экономит массу времени и позволяет согнуть кронштейны под заданным углом

• Дальше идет монтаж, чтобы желоб лег четко во все кронштейны, их нужно расположить на одной линии.
• Для этого прикручиваете первый и последний подвес, после чего натягиваете между ними шнур.
• Теперь по шнуру все промежуточные подвесы прикручиваются к стропилам или подкровельной обрешетке.

Как установить отливы на крышу при помощи шнура-ориентира

Сами желоба, воронки и водосточные трубы из пластика и металла монтируются примерно одинаково, разница в основном касается подвески. Поэтому чтобы не забирать ваше время, дальше мы рассмотрим полный цикл установки пластикового отлива на лобовую доску.

Для тех же, кому нравится металл, ниже на видео в этой статье есть подробная инструкция по монтажу.

Вариант №2. Монтаж отливов на лобовую доску

О том, как правильно установить отлив относительно кровли мы уже говорили выше, поэтому начнем сразу с момента монтажа подвесов.

Установка кронштейнов

В данном случае полосогиб вам не пригодиться, подвесы прикручиваются к лобовой доске обычными саморезами с пресс-шайбой.

• Определяетесь, где у вас будет стоять дальний (высокий) подвес. Не забудьте оставить допуск в 150 мм от дальнего края желоба, до подвеса.
• Теперь нужно определить местоположение ближнего к воронке подвеса, он устанавливается с учетом наклона желоба.
• Дальше натягиваете между кронштейнами шнур-ориентир и прикручиваете к лобовой доске промежуточные кронштейны.

Совет! При установке крайних подвесов на лобовую доску удобно пользоваться простейшим гидроуровнем, стоит он копейки, зато вам не придется вымерять всё при помощи шнуров и линеек.

Кронштейны на лобовой доске проще устанавливать по гидроуровню

Сборка и монтаж желобов

Пластиковые водоотливы для крыши при перепадах температур меняют свои линейные размеры. Так сборная секция желоба длиной в 10 м колеблется в пределах 35 мм, что составляет порядка 3 – 7 мм на погонный метр.

Пластиковые желоба при перепадах температур меняют свои линейные размеры

Чтобы нивелировать эти колебания, придуманы специальные узлы-компенсаторы. Они представляют собой подвижную секцию желоба с температурной градуировкой внутри. Градуировка выставляется по температуре воздуха на момент монтажа отлива.

То есть, если температура, к примеру 20ºС, вы выставляете узел на соответствующее деление и с обеих сторон приклеиваете к нему желоба. Такая же градуировка есть и на пластиковых сливных воронках.

Градуировка на компенсирующей вставке или воронке выставляется по температуре воздуха на момент установки отлива

Пластиковые желоба обычно продают секциями по 3 м, для их стыковки есть специальные вставки с пазами. Вам нудно смазать вставку клеем и завести в эти пазы смежные края желобов. Кстати, тупиковые заглушки, а также наружные и внутренние углы монтируются по аналогичной схеме, они просто садятся на клей.

Известные торговые марки выпускают для своей продукции специальные виды клея, но, в крайнем случае, можно взять любой полимерный клей для пластика, к примеру «Момент монтаж»

Важно! Имейте в виду – соединительные вставки, узлы-компенсаторы и воронки должны находиться на расстоянии не менее 90 мм от ближайшего подвеса.

Стык между секциями желоба нельзя монтировать ближе 90 мм от подвеса, компенсатора или воронки

Вставить желоба в подвесы несложно, для этого там есть фиксаторы. Цепляете внутренний край желоба за ближний к лобовой доске фиксатор и слегка нажимаете на желоб, чтобы он со щелчком зашел в наружный фиксатор.

Как пластиковые водоотливы для крыши фиксируются на подвесных кронштейнах

Важно! Пластиковые желоба категорически нельзя приклеивать к подвесным кронштейнам. В противном случае, при изменении температуры воздуха систему начнет коробить и желоб пойдет волной.

Установка водосточной трубы

Вылет карнизного свеса на каждой крыше разный, чтобы соблюсти правильный угол наклона колена водосточной трубы есть специальная таблица, она показана на фото снизу.

Варианты установки верхнего колена водосточной трубы относительно стены дома

Что касается крепежных кронштейнов, то моделей существует множество, хотя смысл везде один – шаг фиксации трубы на стене не должен превышать 2 м, а зазор между трубой и стеной особого значения не имеет и зачастую зависит от вида кронштейна.

Если высота пластиковой водосточной трубы превышает 4 м, то необходимо вставить компенсационный патрубок. Он работает по тому же принципу, что и узел-компенсатор на желобе. Здесь есть маленький нюанс – патрубок приклеивается только снизу, верхняя часть просто вставляется в трубу.

Расстояние между подвесами водосточной трубы не должно превышать 2 м

Теперь остался последний штрих – установить нижнее колено на водосточной трубе. Теоретически без него можно обойтись, но тогда за пару лет вода под трубой выбьет лунку в отмостке. Колено просто приклеивается к нижней части трубы. Рекомендованное расстояние от края колена до отмостки составляет 200 мм.

От края колена водосточной трубы до отмостки должно быть не более 200 мм

Совет! На лобовую доску устанавливать отливы не просто удобней, если вам придется ремонтировать водосточную систему, то здесь это сделать проще, а в случае с монтажом подвесов на стропила, нужно будет приподнимать кровельный материал или демонтировать часть крыши.

Вывод

Как видите, выбрать и установить отливы для крыши своими руками не так сложно. Из двух представленных выше вариантов более популярным считается второй, по опыту, такую систему проще монтировать. На видео в этой статье вы найдете практические советы от других мастеров. Если есть что добавить или остались вопросы, добро пожаловать в комментарии.

Лезвия FELTWORKS | Наборы HookOn Ebbs and Flows

Модульные комплекты FELTWORKS Blades — HookOn Ebbs & Flows успокаивают пространство и переопределяют визуальную плоскость, добавляя тепла внутренним помещениям.

• Страница данных

• Руководство по дизайну

• Брошюра

• Монтаж

• устойчивость
• Очистка и дезинфекция

• паспорт безопасности

• Гарантия

• Спецификация

• CAD-файлы
• Файлы REVIT

Брошюра

• Акустический дизайн: Брошюра о открытых пространствах конструкций
• SUSTAIN: Высокоэффективные устойчивые потолочные системы

Устойчивое развитие

• Ярлык Declare — Лезвия FELTWORKS — HookOn & Open Cell
• Лезвия FELTWORKS Сертификат GREENGUARD
• HPD — Диски FELTWORKS — HookOn и Open Cell

Очистка и дезинфекция

• Рекомендации по очистке
• Руководство по дезинфекции

Подробнее…

Основные характеристики и производительность

• Мягкий визуальный эффект, более тихая акустика
• Устанавливается с алюминиевой подвесной балкой и авиационными тросами для визуальной установки премиум-класса
• Экологичность за пределами стандарта: нестандартные размеры и все стандартные панели являются частью ассортимента SUSTAIN и соответствуют самым строгим на сегодняшний день отраслевым стандартам соответствия экологической устойчивости
• Изготовлено из переработанного ПЭТ-волокна (до 60 %)
• Придайте индивидуальность стандартным продуктам, используя простые в настройке и заказе наборы в кратчайшие сроки
• Нет необходимости окрашивать кромки в полевых условиях по всем панелям
• Легкий доступ к камере – просто снимите панели
• Высокое звукопоглощение — 0,85 NRC (крепление E-400)
• Лопасти толщиной 3/8 дюйма обеспечивают ровный линейный вид в готовых к установке модулях

Показать больше
Показывай меньше

Recycled Content

LEED  •  WELL  •  Living Building Challenge

Высокоэффективные устойчивые потолочные системы
Узнать больше

Living Building Challenge Compliance
Узнать больше

Настройка элемента

Показанный цвет может отличаться от реального товара.

Теперь стандартные продукты, доступные в течение 4 недель или меньше, предоставляют множество вариантов и предлагают короткие сроки изготовления, чтобы соответствовать большинству бюджетов. Стандартные размеры и цвета означают отсутствие рабочих чертежей или утвержденных образцов. Пакет с разнообразным портфелем решений Armstrong.

Хотите узнать больше? Ознакомьтесь с программой FAST для специальных потолков.

FELTWORKS Открытая ячейка | Наборы для приливов и отливов

Комплекты панелей FELTWORKS Open Cell добавляют акустику и индивидуальный вид любому внутреннему пространству.

• Страница данных

• Руководство по дизайну

• Брошюра

• Монтаж

• устойчивость
• Очистка и дезинфекция

• Гарантия

• Спецификация

• CAD-файлы
• Файлы REVIT

Страница данных

• Технический паспорт — открытая ячейка FELTWORKS
• Технический паспорт — FELTWORKS с открытыми ячейками для потолков от стены до стены

Брошюра

• Акустический дизайн: Брошюра о открытых пространствах конструкций
• SUSTAIN: Высокоэффективные устойчивые потолочные системы

Устойчивое развитие

• Ярлык Declare — Лезвия FELTWORKS — HookOn & Open Cell
• Сертификат FELTWORKS Open Cell GREENGUARD
• HPD — Диски FELTWORKS — HookOn и Open Cell

Очистка и дезинфекция

• Рекомендации по очистке
• Руководство по дезинфекции

Подробнее…

Основные характеристики и производительность

• Комплекты Ebbs & Flows доступны в 4 размерах
• Комплекты могут быть установлены как отдельные квадратные или прямоугольные облака или соединены между собой для создания установки от стены до стены
• Панели FELTWORKS Open Cell являются частью портфолио SUSTAIN и соответствуют самым строгим отраслевым стандартам устойчивого развития на сегодняшний день
• Звукопоглощение – 0,52 Сэбинса/SF
• Изготовлено из переработанного ПЭТ-волокна (до 60 %)
• Придайте индивидуальность стандартным продуктам, используя простые в определении и заказе комплекты с короткими сроками поставки
• Нет необходимости окрашивать кромки в полевых условиях по всем панелям

Показать больше
Показывай меньше

Recycled Content

LEED  •  WELL  •  Living Building Challenge

Высокоэффективные устойчивые потолочные системы
Узнать больше

Living Building Challenge Compliance
Узнать больше

Настройка элемента

Показанный цвет может отличаться от реального товара.

Теперь стандартные продукты, доступные в течение 4 недель или меньше, предоставляют множество вариантов и предлагают короткие сроки изготовления, чтобы соответствовать большинству бюджетов. Стандартные размеры и цвета означают отсутствие рабочих чертежей или утвержденных образцов. Пакет с разнообразным портфелем решений Armstrong.

Хотите узнать больше? Ознакомьтесь с программой FAST для специальных потолков.

{% /если %}
{% #if lineHasTotalAcoustics %}

= Общая акустика

{% /если %}
{% #if lineHasPlantBased %}

= заводской

{% /если %}

{% /если %}

Срок поставки :

(Подробности.)

{% #each controlOptions.fastSizes %}

• {% #if является NA %}
  Никто
  {% еще %}
  {% этикетка %}
  {% /если %}

{% /каждый %}

{% #if controlOptions. sustainOptions.length > 1 %}

Устойчивость :

{% #each controlOptions.sustainOptions %}

• {% #если нет %}
  Никто
  {% еще %}

  {% этикетка %}
  {% /если %}

{% /каждый %}

{% /если %}
{% #if (controlOptions.colors.length > 0 || line.customColors) && !hideColorSelection %}

Цвет :

{% #if controlOptions. fastSizes.length > 1 && !hideFastColorDisclaimer %}

(только выбираемые цвета являются частью программы FAST134)

{% /если %}
{% #if showFastSizeWoodLooksОтказ от ответственности %}

(Визуальные элементы Wood Look не включены в программу FASTSIZE)

{% /если %}
{% #if enableInteriorExteriorColorSelection%}

Интерьер
Внешний вид

{% /если %}

{% #каждый getColorsByGroup(controlOptions.colors) %}

{% #if groupColors %}

{% group %}

{% /if %}

{% #каждого цвета %}
{% #если !customColor%}
• lineName %} in {% label %}»>

  {% #if nullSwatchLabel%}
  {% nullSwatchLabel%}
  {% еще %}
  {% line.lineName %} в {% label %}
  {% /если %}

{% еще %}

• {% line. lineName %} в {% name %}

{% /если %}
{% /каждый %}

{% /каждый %}

{% /если %}

Форма :

ПРИМЕЧАНИЕ. Чертежи формы выполнены не в масштабе.

{% #controlOptions.shapes%}

{% #URL изображения %}

{% еще %}

{% /URL изображения %}

{%метка%}

{% /controlOptions.shapes%}

{% #if controlOptions.designs.length > 0 %}

Образец :

Увеличить

{% #if isPatternAvailable%}

Все изображения панелей показаны на виде сверху

{% /если %}

{% /если %}
{% #if controlOptions. sizes.length > 0 %}

{% #if useDepthByLengthForDimensions %}
Размер панели (глубина x длина)
{% elseif hasSizeWithDepth %}
Размер панели (ширина x длина x глубина)
{% еще %}
Размер панели (ширина x длина)
{% /если %}
:

{% #if showSustainDisclaimer%}

Нестандартные размеры/цвета могут быть частью ассортимента SUSTAIN

{% /если %}
{% #if !hideSizesDisclaimer%}

{% #if isASLine %}
Пожалуйста, свяжитесь с нами для размеров, недоступных онлайн. Мы можем помочь! Электронная почта ASQuote@armstrongceilings. com.
{% еще %}
Пожалуйста, свяжитесь с нами для размеров, недоступных онлайн. Мы можем помочь! Электронная почта [email protected].
{% /если %}

{% /если %}
{% #controlOptions.sizes %}

{% #if useDepthByLengthForDimensions %}
{% глубины || ‘Н/Д’ %} x {% длины || ‘Н/Д’ %}
{% еще %}
{% ширины || ‘Н/Д’ %} x {% длины || ‘Н/Д’ %} {% #depth %} x {% depth %} {% /depth %}
{% /если %}

{% /controlOptions.sizes %}

{% /если %}
{% #if controlOptions.thicknesses.length > 0 %}

Толщина :

{% #controlOptions. толщина %}
{% этот %}
{% /controlOptions.thicknesses%}

{% /если %}
{% #if controlOptions.slatWidths.length > 0 %}

{% #if line.lineId == 32824 %}
Ширина лезвия
{% elseif line.lineId == 32825 %}
Ширина доски
{% еще %}
Ширина планки
{% /если %}
:

{% #controlOptions.slatWidths %}
{% этот %}
{% /controlOptions.slatWidths%}

{% /если %}
{% #if controlOptions. heights.length > 0 %}

{% #if line.lineId == 32824 %}
Высота отвала
{% elseif line.lineId == 32825 %}
Высота доски
{% еще %}
Высота планки
{% /если %}
:

{% #controlOptions.heights %}
{% этот %}
{% /controlOptions.heights%}

{% /если %}
{% #if controlOptions.slatsPerPanelOptions.length > 0 %}

{% #if line.lineId == 32824 %}
Лезвия на панель
{% elseif line. lineId == 32825 %}
Планки на панель
{% еще %}
Рейки на панель
{% /если %}
:

{% #controlOptions.slatsPerPanelOptions%}
{% этот %}
{% /controlOptions.slatsPerPanelOptions%}

{% /если %}
{% #if controlOptions.slatSpacingOptions.length > 0 %}

{% #if line.lineId == 32824 %}
Расстояние между лезвиями
{% elseif line.lineId == 32825 %}
Расстояние между досками
{% еще %}
Расстояние между планками
{% /если %}
:

{% #controlOptions. slatSpacingOptions%}
{% этот %}
{% /controlOptions.slatSpacingOptions%}

{% /если %}
{% #if controlOptions.perforations.length > 0 %}

Перфорация :

Увеличить

{% #if showCustomPerfsSustainDisclaimer%}

Индивидуальные перфорации могут быть частью ассортимента SUSTAIN

{% /если %}

{% #controlOptions.perforations %}

{% #if hasNoPerforation%}

{% еще %}

{% /если %}

{%метка%}

{% /controlOptions. perforations%}
{% #if controlOptions.perforations.length >= 14 %}

{% /если %}

{% #if showCustomPerforations %}

• Просмотр пользовательских перфораций

{% /если %}
{% /если %}
{% #if controlOptions.edges.length > 0 %}

{% #controlOptions.edges %}

{% #if hasNoEdge%}
Никто
{% еще %}
{% этикетка %}
{% /если %}

{% /controlOptions. edges%}
{% #if controlOptions.edges.length >= 14 %}

{% /если %}

{% /если %}
{% #if controlOptions.fixtureDimensions.length > 0 %}

Размер крепления :

{% #controlOptions.fixtureDimensions%}

{% #если метка%}
{% этикетка %}
{% еще %}
Никто
{% /если %}

{% /controlOptions.fixtureDimensions%}

{% /если %}
{% #if controlOptions.acousticOptions.length > 0 %}

Акустика :
{% #panelOnly %} (только панель) {% /panelOnly %}

*Способы монтажа см. в техпаспорте

{% #if showAcousticsDisclaimer%}

Акустические параметры зависят от размера и других параметров.

{% /если %}
{% #if showAcousticsInfillPanelDisclaimer%}

Акустические характеристики достигаются с заполнением. Подробнее см. страницу данных.

{% /если %}
{% #if showAcousticsWithoutInfillPanelDisclaimer%}

Испытано в соответствии с ASTM
C423 без заполняющих панелей. Расстояние между лезвиями и глубина лезвия будут влиять
акустическое исполнение.

{% /если %}

{% #controlOptions.
