Расчет вальмовой крыши — онлайн калькулятор с чертежами и фото + расчет стропильной системы и площади четырехскатной крыши

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

Содержание статьи

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет площади

Расчет вальмовой крыши онлайн калькулятор




Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!

Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

  • Рассчитывается площадь общего покрытия крыши;
  • Делится на площадь одного листа материала;
  • При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет вальмовой крыши дома

Планирование будущего облика крыши дома практически всегда упирается в проблему проверки спроектированной стропильной системы на прочность, жесткость и устойчивость. Очень красивые и изящные на бумаге четырехскатные, шатровые, ломаные, вальмовые и полувальмовые конструкции на практике требуют от застройщика знаний и понимания того, как рассчитать вальмовую крышу наиболее понятным и доступным способом. Чем сложнее и замысловатее компонуется кровельная конструкция, тем сложнее рассчитать ее характеристики и получить достоверный результат.

Что значит правильно рассчитать крышу

Существует несколько основных методик, позволяющих рассчитать вальмовую крышу дома с относительно небольшой погрешностью. Все они широко используются в повседневном проектировании и многократно проверены на практике. Для частного застройщика–непрофессионала можно использовать три способа, позволяющие рассчитать параметры кровли, владея знаниями в пределах школьного курса математики:

  • Табличный способ расчета, самый любимый и широко используемый в проектировании вальмовых и любых других стандартных кровельных схем. Он позволяет рассчитать основные параметры конструкции кровли, используя табличные данные, сведенные в справочники и методички;
  • Рассчитать параметры на основании тригонометрических формул и простейшей модели вальмовой крыши. Графическим построением и вычерчиванием будущей вальмовой конструкции в увеличенном масштабе можно получить все необходимые сведения о параметрах кровли простым измерением;
  • Использование готовых программ и онлайн калькуляторов. Сделать подобный объем работы вручную, рассчитать прочность и геометрию крыши без базового образования и подготовки другим способом практически невозможно.

Специализированных программ существует превеликое множество, и нередко правильно подобрать правильный программный комплекс на сегодня значительно сложнее, чем рассчитать с его помощью геометрию вальмовой крыши.

Как и с любой другой программой, при работе с АСПСК нужно понимать суть расчетов, при необходимости уметь выполнить проверочный расчет угла вальмовой крыши с помощью школьных тригонометрических формул. На сегодняшний день практически все более-менее сложные расчеты выполняются с применением всего трех основных методик. Даже опытные и уверенные в своих силах инженеры-проектировщики и архитекторы предпочитают выполнять расчет четырехскатной вальмовой крыши с обязательной перепроверкой, что называется, «на бумажке».

Что такое вальмовая крыша, и почему нужно ее рассчитать

Вальмовая схема на сегодняшний день применяется в 90 случаях из 100 при строительстве новых и ремонте старых домов. Четырехскатная крыша, вальмовой или полувальмовой схемы, обладает целым радом преимуществ:

  • Конструкция получается достаточно компактной, с хорошей устойчивостью к горизонтально ветровой нагрузке, давлению дождевой воды и снеговых пластов;
  • Вальмовая кровельная схема позволяет снизить до минимума потери тепла через кровельное покрытие и ликвидировать затекание воды через фронтоны, чем нередко страдают двухскатные кровельные схемы;
  • Вес стропильного каркаса и кровельного материала вальмовой крыши меньше, чем у традиционных двухскатных конструкций, но стоимость работ по сборке и обустройству значительно выше.

Если рассчитать крышу по всем правилам, стоимость обустройства кровли лишь ненамного превысит традиционные односкатные и двухскатные конструкции. В результате, потратив некоторые ресурсы на то, чтобы рассчитать оптимальные параметры вальмовой крыши, можно максимально оптимизировать затраты, и одновременно получить наиболее прочную, теплую и долговечную кровельную конструкцию.

Особенности применения различных методик расчета вальмовой крыши

Кроме прочности и устойчивости конструкции, немаловажной информацией является расход материалов, прежде всего дорогостоящих, длинномерного бруса и бревен, утеплителя и кровельного покрытия. Прежде чем рассчитать выбранный вариант на жесткость и прогиб стропильных балок, выполняют предварительный выбор и расчет угла вальмовой крыши. От данного параметра зависит:

  • Подбор высоты конька и характер кровельного материала, планируемого к использованию в конструкции вальмовой кровли;
  • Опираясь на значение угла и кровельный материал, можно выполнить расчет площади вальмовой крыши и размер силовых элементов.

Зная параметры кровли, элементов стропильного каркаса, несложно будет рассчитать общий вес вальмовой конструкции и стоимость материалов. Можно рассчитать затраты на возведение крыши и величину давления на стены и фундамент здания.

Простейший расчет геометрии вальмовой крыши

Для предварительного расчета каркаса вальмовой кровли можно использовать упрощенную модель, приведенную на рисунке ниже.

В качестве исходных параметров принимаем размеры основания кровли или коробки здания. Перед тем как рассчитать площадь вальмовой крыши, необходимо решить вопрос угла наклона. Обычно заказчик предлагает несколько вариантов кровельного покрытия, для каждого из них существует свой оптимальный угол наклона. Вторым фактором, который необходимо знать, чтобы правильно рассчитать несущую способность крыши, является максимальная толщина и вес снегового покрова. Для более высоких широт угол вальмовой крыши выбирают не менее 30о и даже 45о, что позволяет не учитывать давление снежной массы на стропила.

Важно! Упрощенная модель шатровой крыши может использоваться для того, чтобы рассчитать любую вальмовую конструкцию. Например, для расчета площади классического варианта крыши с двумя короткими вальмами и двумя удлиненными вальмовыми скатами достаточно добавить к площади шатровой кровли величину поверхности прямоугольников скатов, образованных коньковой балкой и длинной рядовой стропильной ногой.

После выбора угла необходимо рассчитать конек вальмовой крыши, сделать это несложно, по формуле синуса или тангенса угла прямоугольного треугольника. Используя тригонометрические формулы, можно рассчитать длину рядовых и угловых стропил, но на практике чаще всего размеры отдельных элементов стропильного каркаса просто пересчитывают по коэффициентам из таблиц. Зная угол наклона и длину рядового стропила, можно рассчитать угловые и промежуточные значения.

После того как стали известны предварительные значения размеров конька, наслонных и рядовых стропил, необходимо составить точный чертеж вальмовой крыши, на котором графическим способом можно рассчитать и точнее измерить получившиеся детали дополнительных силовых элементов. Таким способом выполнялся расчет деревянных остовов кораблей, мостов, сложные конструкции зданий из камня и дерева на протяжении нескольких веков, пока не появились современные математические методы.

При использовании достаточно маленького масштаба, примерно 1:7 или 1:10, можно графическим методом рассчитать на готовом чертеже абсолютно все детали вальмовой крыши. Как ни странно, но точность такого расчета лишь немногим превышает стандартную величину, принятую для рядовых инженерных расчетов. Тем более, при составлении деталировки и расчете размеров заготовок под конкретные детали, например, под стропильные балки или подкосы, длину и сечение выбирают с требуемым припуском на обрезку или шлифовку поверхности бруса.

Только после прорисовки чернового чертежа конструкции можно приступать к выполнению самого ответственного этапа – проведению расчета на прочность и жесткость, или чаще всего – максимальную величину прогиба стропил, коньковой балки, свесов и других элементов конструкции. Проще всего рассчитать параметры крыши, используя готовую программу.

Методика расчета вальмовой крыши с помощью программ

В простейшем случае выполнить проверку и рассчитать предварительные сведения и характеристики вальмовой крыши можно с помощью онлайн калькулятора. Компании, предоставляющие онлайновые программные комплексы, используют готовые модули, в которых заложены основные требования строительных норм и правил «Нагрузки и воздействия», а также определяющие положения ТКП 45-5.05-146-2009. Правда, рассчитать такой калькулятор сможет лишь наиболее простой вариант вальмовой крыши.

Для расчета потребуется ввести лишь ограниченный набор основных сведений о конструкции кровли:

  • Размеры основания или мауэрлата крыши;
  • Угол наклона скатов;
  • Длину торцевых и боковых свесов;
  • Материалы для изготовления несущих элементов и кровельного покрытия;
  • Шаг стропильных ног и обрешетки;
  • Данные о ветровой и снеговой нагрузке для конкретного региона.

На выходе калькулятор программа выдает достаточно большой объем информации. Прежде всего, проверяется соответствие заложенного угла наклона стропил выбранному материалу для кровельного покрытия. Вторым пунктом программа попробует рассчитать площадь кровли с учетом свесов и общую нагрузку на стропильную систему по заданным углам наклона вальмы и боковых скатов, отдельно для чистого кровельного материала и отдельно под максимальным слоем снега.

На втором этапе выдаются параметры стропильной системы:

  • Длина вальмовых, угловых и рядовых стропил;
  • Количество стропильных ног на каждой части вальмовой крыши;
  • Общий вес стропильного каркаса и рекомендуемое сечение для каждой из стропил.

В результате работы программы можно дополнительно узнать объем пиломатериалов и площадь кровельного покрытия. Полученные данные позволяют рассчитать затраты и стоимость материалов на изготовление крыши. В некоторых калькуляторах можно получать несколько вариантов расчетов, но чаще всего рассчитывать наиболее дешевый и прочный вариант приходится самостоятельно. В среднем, для получения наиболее оптимальной схемы наклона и размеров стропил, приходится отработать не менее 30-35 различных вариантов. К стоимости обычно добавляют 10-12% на издержки, связанные с подготовкой к стройке и доставкой к месту строительства.

Заключение

Существенным недостатком таких калькуляторов является упрощенная схема, по которой приходится рассчитывать параметры вальмовой крыши. Простая онлайн программа не дает ответа на основной вопрос — насколько устойчивым и жестким будет каркас, и какова будет величина максимального прогиба стропил и обрешетки в самых неблагоприятных условиях нагружения. Поэтому сложные варианты кровельных конструкций лучше всего рассчитывать с помощью специализированных программных комплексов АСПСК.

Отправить комментарий

особенности конструкции и расчета на калькуляторе

Устройство крыши

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

  1. Конек – брусок, расположенный в наиболее высокой точке, и является опорой большинству стропил.
  2. Центральные стропила – устанавливаются по скатам, с учетом их параметров.
  3. Угловые стропила – это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.
  4. Вальмовые стропила – закрепляются на коньке, а также угловых стропилах.

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

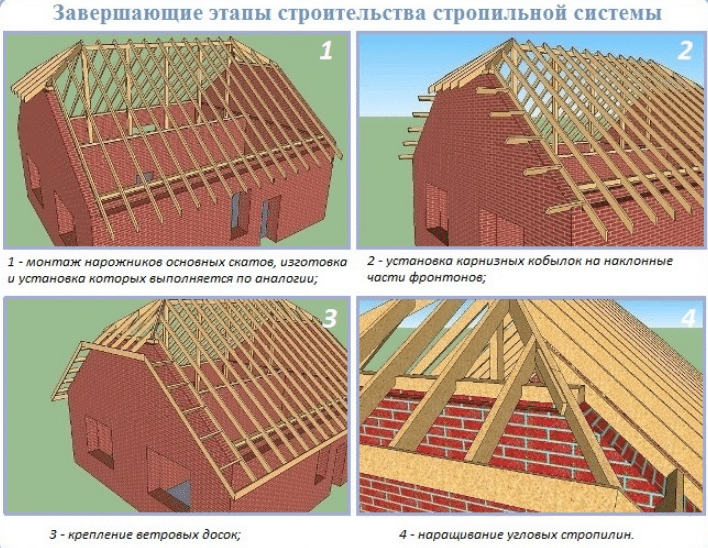

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Точно рассчитать угол скатов вам помогут такие формулы:

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

  • Мягкая черепица и ей подобные кладут на кровлю от 11°.
  • Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
  • Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Рассчитать важно и водосточную систему для вальмовой крыши. В основном она зависит от угла наклона и площади крыши.

Так, если та не превышает 60 м2, то нужны желоба диаметром 125 мм, а если больше, чем 60 м2, тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

Вот как рассчитать вальмовую крышу при помощи таблицы с коэффициентами:

  • Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
  • Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
  • Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
  • Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
  • Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а2+b2=с2. Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Нужно измерить площадь каждого, и тогда станет понятно, как рассчитать каждый элемент.

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.



Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

  • Жесткостью конструкции
  • Обтекаемостью покрытия
  • Отсутствием фронтонов

Существуют и определенные недостатки:

  • Многочисленные отходы материалов
  • Сложность проведения расчетов
  • Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Особенности конструкции

Вследствие наклонного положения скатных поверхностей, конструкция четырёхскатной крыши по форме значительно отличается от прямоугольной. Именно нестандартная форма в первую очередь и определяет основные сложности при подсчетах и в процессе монтажа, в частности в том, как рассчитать площадь четырехскатной крыши дома, вычислить необходимое число тех или иных элементов, каким образом соединить между собой структурные части кровли, как посчитать объем четырехскатной крыши и т. д.

Крыши с четырьмя скатами, в зависимости от разновидности, могут иметь различную структуру и составные элементы. Однако общие принципы их устройства во многом идентичны, и можно их рассмотреть на примере вальмовых крыш – как наиболее типичного варианта четырёхскатных кровель.

При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двухскатной кровлей. Процесс обустройства центральной части таких крыш также имеет много общего. Чаще всего здесь используются стропильные системы наслонного типа, несколько реже находят применение висячие стропильные конструкции. При обустройстве наслонной разновидности стропил их опирают на расположенный в вершине крыши коньковый прогон, который, в свою очередь, устанавливается на прогонную раму. Рама для установки конькового прогона состоит из стоек и горизонтально расположенного лежня. Очень важным моментом является её опора на прочное основание, которым может служить несущая стена в центре обустраиваемой конструкции. Иногда в стропильных системах сложных вальмовых крыш устраивается не один центральный прогон, а две параллельно размещенные балки.

Если расположение несущих стен не позволяет использовать их в качестве опоры для прогонной рамы, тогда с этой целью обустраивается мощное перекрытие, например из бетонных плит. Прочность перекрытия должна быть достаточной, чтобы выдерживать тяжесть стропильной системы, всех компонентов кровельного покрытия и возникающих внешних нагрузок.

Надёжность бетонных плит обычно достаточно велика, чтобы выдержать нагрузку от кровельной системы любого типа и тяжести. Поэтому вопрос о том, как рассчитать четырехскатную крышу в плане весовых показателей, в данном случае не имеет большого значения. Важно лишь правильно произвести все прочие измерения, а затем в соответствии с ними осуществить процесс монтажа.

Иногда вместо бетонных плит для обустройства опорных конструкций используется перекрытие из деревянных балок. Естественно, что по прочности такой способ заметно уступает предыдущему варианту. Прогонная рама при этом устанавливается на толстый брус размерами в 100-150 на 200 миллиметров. Из аналогичного материала изготавливается и сам коньковый прогон, а также лежень, если есть необходимость в его использовании. Укладку подставок под стойки прогонной рамы производят накрест с балками перекрытия. Подставки, подкосы и ветровые связи изготавливаются из бруса, имеющего размеры 100 на 150 миллиметров.

Усложненность конструкции четырехскатной крыши затрудняет процесс обустройства опор для скатных поверхностей. С этой целью угловые зоны соединяют с коньковым прогоном посредством диагональных стропильных брусьев (накосных стропильных ног). Эти брусья длиннее обычных и должны обладать большей прочностью, поскольку в них упираются укороченные стропила скатных конструкций.

Монтажные работы ещё более усложняются в том случае, если обустраивается вальмовая крыша с дополнительными пристройками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной крыши и ее прочие параметры, представляет собой нелегкую задачу, для решения которой сложная конструкция крыши условно разбивается на несколько простых участков, а затем для каждого из них подсчеты производятся отдельно.

Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши

Процесс сооружения стропильной системы четырёхскатной вальмовой крыши состоит из следующих последовательных этапов:

  1. Монтаж рамы для конькового прогона.
  2. Установка вначале наслонной, а затем центральной частей стропильной конструкции.
  3. Разметка посредством шнура или верёвки направлений монтажа диагональных брусьев.
  4. Монтаж диагональных стропильных ног в соответствии с произведённой разметкой.
  5. Установка укороченных стропильных ног – нарожников – упирающихся в диагональные стропила.
  6. Обшивка ветровой доской по периметру кровли.

Укороченные стропильные ноги, называемые нарожниками, образуют плоскость для расположения вальмовых кровельных скатов. Диагональные стропила, в которые упираются нарожники, чаще всего выполняют из сдвоенных сшитых досок, что способствует увеличению их несущей способности. Это имеет важное значение, поскольку нагрузка на них превосходит нагрузку на обычные стропила приблизительно в полтора раза. Если диагональные стропильные брусья перекрывают большую зону, тогда для придания им дополнительной прочности производится установка дополнительных опор: подкосов, шпренгелей или стоек из бруса.

Как видно, процесс обустройства стропильной системы вальмовой крыши имеет большое число нюансов, которые должны тщательно учитываться при проведении расчетов и монтажных работ.

Обустройство чердака

Четырёхскатное кровельное покрытие может быть устроено над готовым мансардным помещением либо над хозяйственной постройкой, над которыми нет смысла обустраивать отдельный чердак. Если же такая крыша устанавливается над жилым строением без мансарды, тогда потребность в обустройстве чердака обычно присутствует. Чердачные четырёхскатные крыши широко распространены в жилом строительстве.

В то же время следует отметить, что чердачные помещения четырёхскатных крыш обычно не предназначаются для активной и частой эксплуатации, поскольку скошенность различных поверхностей кровли приводит к значительным неудобствам в этом плане. Для того, чтобы чердак был пригоден к эксплуатации в качестве отдельного хозяйственного помещения, придётся существенно увеличить его высоту и габариты. В этом случае, расход материалов также окажется значительно большим. Все эти нюансы следует учесть до того, как рассчитать высоту четырехскатной крыши, чтобы чердачное помещение отвечало требованиям и запросам хозяев жилища.

Следует сказать также несколько слов о том, как рассчитать высоту конька четырехскатной крыши. Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельного сооружения. Вопрос, на какой высоте её устанавливать, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений хозяев дома. Более высокая крыша обеспечит более эффективное использование чердака или мансарды. В то же время крыша небольшой высоты является оптимальным вариантом в плане экономичности, минимального расхода материалов и трудовых затрат.

Параметры, которые следует просчитать при обустройстве четырехскатной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, прежде всего следует упомянуть о том, как посчитать площадь кровли четырехскатной крыши. Правильным вариантом здесь является подсчёт для каждого из кровельных скатов в отдельности, с последующим сложением полученных результатов. При этом используются стандартные математические формулы для вычисления площади тех или иных геометрических фигур.

Так, например, если скат имеет треугольную форму, то из вершины его посредством веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная сумма делится пополам. Результат будет площадью треугольного кровельного ската.

Для трапециевидных скатов формула несколько другая: вначале складывается длина верхнего и нижнего оснований трапеции, затем сумма их делится пополам и умножается на высоту ската.

Вопрос о том, как рассчитать кровлю на четырехскатную крышу с дополнительными пристройками, решается аналогичным образом: их площадь также должна быть высчитана отдельно и прибавлена к общему результату.

Другим важным моментом при расчете четырехскатной кровли является определение необходимого расстояния между стропильными брусьями. Величина промежутков зависит главным образом от материала кровельного покрытия. Так, например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы – 100-120 сантиметров, поскольку в последнем случае кровля укладывается на сплошную обрешетку из листовой фанеры.

Расчет — что и как рассчитать нужно

Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:

  • Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
  • Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
  • Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
  • Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
  • Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.

Размер сечения стропильных брусьев также может быть различным, и зависит от общей нагрузки, выпадающей на стропильную систему. Суммарная нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь также имеют значение материал кровельного покрытия и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должны иметь брусья стропил.

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

  • Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
  • Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
  • Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
  • Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
  • Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
  • По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
  • Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае, наиболее правильным решением будет доверить монтажные работы специалистам.

Расчет четырехскатной крыши — общие понятия

Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой кровле используют сразу четыре ската. При этом различаются следующие разновидности:

Виды четырехскатных крыш

  1. Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши. Такая конструкция имеет треугольные скаты, сходящиеся в одной точки в верхней части крыши. Шатровая кровля применяется, в основном, при строительстве квадратных зданий.
  2. Вальмовая. В этом случае две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.

Каждая разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции. Но в любом случае очень важно сделать правильный расчет четырехскатной крыши, от этого будет зависеть ее долговечность и надежность.

Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая кровля способна выдержать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции. Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь определенные навыки и умения. Поэтому, чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h3 + b2 / 2, обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет площади

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

  • Расчет односкатной крыши,
  • Расчет двускатной крыши,
  • Расчет мансардной крыши,

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши:Ширина основания A (см) Длина основания B (см) Угол наклона крыши α (град) Длина боковых свесов C (см) Длина торцевых свесов D (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки
(см) Расчёт снеговой нагрузки:Выберите ваш регион, используя карту ниже 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить!Угол наклона для данного материала желательно уменьшить!Высота подъёма: 0 см. Длина конькового бруса: 0 см.Площадь поверхности крыши: 0 м.Примерный вес кровельного материала: 0 кг.Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.Стропила:Нагрузка на стропильную систему: 0 кг/м2. Длина боковых стропил: 0 см. Длина диагональных стропил: 0 см. Количество вальмовых стропил: 0 шт. Уменьшите шаг стропил!Количество боковых стропил: 0 шт.

Обрешетка:Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 шт.Объем досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

  • Рассчитывается площадь общего покрытия крыши;
  • Делится на площадь одного листа материала;
  • При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Процесс самостоятельного расчета площади четырехскатной кровли

Для расчета могут понадобиться лишь угол и рулетка. С помощью подобных инструментов нужно будет измерить все линии крыши, от перекрытий до конька.

Как уже говорилось выше, прежде всего понадобится составить подробный план. Если проекта дома не имеется либо стропильная система уже установлена, план необходимо составлять по каркасу, который имеется на данный момент. Для этого могут понадобиться лишь угол и рулетка. С помощью подобных инструментов нужно будет измерить все линии крыши, от перекрытий до конька.

В случае, если имеется многоуровневая конструкция и она состоит из различных высот, на чертеже понадобится изобразить их перепады. После этого нужно составить еще и план в проекции. Это может дать возможность наглядно представить картину. Однако составление проекции актуально лишь в том случае, если у вас имеются навыки черчения.

После этого можно будет с легкостью разложить крышу на отдельные составляющие геометрические элементы. Расчет будет наиболее точным. Размеры кровли не нужно ограничивать ее периметром. Понадобится добавить длину свесов кровли в местах, где они предполагаются.

Правила расчета четырехскатной кровли

Правила, которые понадобится соблюдать при расчете четырехскатной конструкции:

  1. Разбить чертеж на разные геометрические фигуры. Каждая из них выносится на отдельный рисунок. Далее переносятся все размеры. Чем проще будут фигуры и чем больше параметров будет известно, тем проще можно будет произвести расчет.
  2. Длина одного ската определяется с помощью измерения расстояния от крайней линии карниза до конька.
  3. Каждый из скатов следует рассчитывать следующим образом: площадь фигуры множится на косинус угла, под которым расположен этот кровельный элемент.
  4. В случае, если какой-либо скат является неправильным прямоугольником, его нужно будет разделить на геометрические правильные фигуры. Далее производится расчет каждой из фигур по отдельности.
  5. После расчета каждого из элементов полученные значения необходимо суммировать.

Пример расчета площади кровли

Предположим, имеющаяся кровля будет состоять из 2 правильных трапеций и 2 равнобедренных треугольников. Скаты будут расположены под углом 30 градусов. При этом косинус такого угла равняется 0,87.

Трапециевидные скаты могут иметь параметры: одна сторона 7 м, другая – 10 м, при этом высота равняется 3 м.

Треугольные скаты: две стороны по 3,34 м, одна сторона – 7 м. Высота треугольника равна 4,8 м.

Находим площадь трапеции: производится суммирование длины горизонтальных сторон, все это делится на 2 и умножается на высоту. Следовательно, в данном случае будет: S = (10 + 7) / 2 x 3 = 25,5.

Не стоит забывать, что полученное число понадобится умножить на косинус угла. В данном случае умножается на 0,87. Площадь трапециевидного ската в итоге будет равна 22,185. Округлять стоит в большую сторону – до 22,5 м.

Далее происходит вычисление площади треугольных скатов: S = ((7 x 4,8) / 2) x cos 30 = 16,8 х 0,87 = 14,7.

В заключение стоит произвести суммирование всех полученных площадей: S = 22,5 x 2 + 14,7 x 2 = 74/4. Следует округлить полученное число до 75.

Кровельное покрытия и необходимые материалы

Можно приступать к вычислению метража кровельного каркаса. Мнение о том, что площадь необходимого материала и площадь чертежа совпадают, является ошибочным. Все элементы понадобится укладывать внахлест. Для каждого материала кровли существуют свои технические показатели величины нахлеста. Расходы кровельных материалов будут значительно увеличены.

При расчете количества кровельного материала для многоуровневой крыши рекомендуется обратиться за помощью к компьютерному программному обеспечению. Оно способно сделать все вычисления гораздо быстрее и точнее.

Сделать расчет количества материала, который понадобится для обыкновенной крыши из металлочерепицы, можно и самостоятельно.

Это не вызовет особых трудностей. Далее будет приведен пример расчетов количества шифера для кровли, которая уже рассматривалась ранее. Составим пропорцию:

S = 100%,

X – 15%, где X – запас, который равен 15%, а S – площадь крыши.

После вычисления X понадобится прибавить полученное число к площади S. В итоге может быть получена площадь количества материала.

В данном случае пропорция будет иметь следующий вид:

75 – 100,

X – 15.

X = 15 x 75 / 100 = 11,25, следует округлить до 11,5.

11,5 + 75 = 86,25 кв.м – искомая площадь кровельного материала.

При расчете количества кровельных материалов нужно помнить, что на отходы понадобится необходимо еще 20% материала. При возведении сложной крыши из металлочерепицы учитывается запас не 15%, а 20%.

Дерзайте! Ведь дом, созданный собственными силами, станет двойной гордостью для хозяев и предметом восхищения для гостей. Пусть ваш расчет материалов будет правильным, крыша – надежной, а будущий дом – красивым и уютным.

Источники

  • https://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/
  • https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html
  • https://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-raschet-chetyrekhskatnoy-kryshi-vazhnye-nyuansy-i-osobennosti.html
  • http://www.krovlyakrysh.ru/vidy-krovli-krysh/chetyrehskatnaya-krysha/raschet-chetyrexskatnoj-kryshi/
  • https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html
  • https://1metallocherepica.ru/raschet/krovli-chetyrexskatnoj-kryshi.html

[свернуть]

Стропильная система полувальмовой крыши: схема, устройство, монтаж

Стропильная система – это, можно сказать, самая важная составляющая крыши. Именно эта система является каркасом для всех других элементов. В любой стропильной системе есть основные компоненты. Они присутствуют в любой подобной конструкции. Но вот сама схема расположения стропил, подкосов и других элементов может быть разная. Тут все зависит от типа крыши. А какая стропильная система полувальмовой крыши? Какие у нее особенности и как ее возвести? Об этом и пойдет речь в статье.

Разновидности

Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:

  1. Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
  2. Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.

Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

  • во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
  • во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
  • также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
  • еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
  • полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

  1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
  2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
  3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно.

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова. Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве.

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Нюансы возведения голландского варианта

Устройство стропильной системы полувальмовой крыши, как уже говорилось ранее, довольно сложно. Поэтому, приступая к возведению, следует вначале познакомится со всеми нюансами предстоящей работы. Если вы решили использовать полувальмовую крышу по голландскому типу, то монтаж стропильной системы проводится следующим образом:

  • первым делом проводится установка мауэрлата. Именно этот элемент будет равномерно распределять нагрузки от крыши на стены;
  • далее, проводится монтаж конькового прогона. Именно к нему будут крепиться верхние концы стропил. Его крепят на стойки. При этом коньковый прогон должен располагаться строго по центральной диагонали дома, между скатами;
  • в полувальмовой крыше используются стропила разной длины. При этом они носят разное название. В подобной системе используются накосные или диагональные, рядовые и другие виды стропил. Каждой из них предназначено свое определенное место;
  • накосные или диагональные стропила крепятся к мауэрлату фронтона и к торцу конькового прогона. Они должны быть достаточно крепкими, чтобы выдержать вес остальных элементов конструкции. К накосным стропилам крепятся нарожные;
  • стропильная система боковых скатов достаточно проста. Она аналогична обычной двухскатной крыши. Здесь рядовые стропила закрепляются снизу к мауэрлату, а сверху к коньковому прогону.

Если речь идет о датском варианте полувальмовой крыши, то больших отличий в монтаже стропильной системы нет. Но есть и свои нюансы. В датском варианте стропильные ноги скатов в форме трапеции не подходят к коньковому бруску. Здесь они будут упираться верхней частью в брусок-прибоину. Этот элемент является основанием вертикального фронтона. Он фиксируется к стропилам боковых скатов крыши.

При строительстве стропильной системы полувальмовой крыши нужно использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Кроме основных элементов конструкции в виде стропил, сюда же включаются и дополнительные элементы. В обязательном порядке используются подкосы. Они необходимы чтобы укреплять длинные стропила. Также могут применяться ригели, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирают в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр лежит в пределах от пятидесяти до ста сантиметров.

Делая монтаж стропил о других элементах важно не забыть про утеплитель и гидроизоляцию. Как правило, полувальмовую крышу применяют в тех случаях, если владелец дома хочет сделать вместо чердака мансардный этаж. В этом случае без утепления кровли и дополнительной паро- и гидроизоляции обойтись нельзя.

Видео по теме:

Какой материал для кровли лучше использовать

Полувальмовая крыша достаточно сложная конструкция. Чтобы она прослужила долго, следует правильно подобрать материал для кровли. Он должен отвечать следующим требованиям:

  1. Во-первых, быть легким.
  2. Во-вторых, прочным.

При возведении стропильной системы полувальмовой крыши используются множество мест крепления элементов друг к другу. Кроме того, некоторые стропила упираются в другие. Поэтому лучше использовать кровельный материал с небольшим весом. Это нужно для того, чтобы снизить нагрузку.

Самым оптимальным вариантом можно считать профлист или металлочерепицу. У этих материалов высокая прочность и срок службы. Плюс к этому они мало весят. Керамическая черепица вряд ли подойдет. В основном из-за своей большой массы и сложности укладки, читайте подробнее: монтаж металлочерепицы, как покрыть крышу профнастилом своими руками.

При расчете количества материалов для полувальмовой крыши, стоит учитывать к какому типу она относиться. Голландская разновидность будет иметь меньше сгибов. Это значит, что обрезков кровельного материалы будет меньше.

Также для полувальмовой крыши можно использовать мягкую кровлю. Многие применяют ондулин или еврошифер. Такой материал стоит недорого, служит долго, легко монтируется и смотрится привлекательно. Но тут стоит быть внимательными. Для мягкой кровли требуется сплошная обрешетка. А это обстоятельство будет способствовать увеличению нагрузок на стропильную систему, что очень нежелательно.

Посмотрите еще статьи:

вальмовой крыши с учетом ветровой и снеговой нагрузки

Онлайн-калькулятор вальмовой крыши

Выполнить вручную расчет для вальмовой кровли под силу инженерам. Облегчает сложные арифметические вычисления виртуальный калькулятор, поля которого заполняются в соответствии с используемыми материалами, участвующими в создании:

  • Кровли — асбестоцементный шифер, листы волнистые целлюлозно-битумные, профнастил, металлочерепица, композитная черепица, ондулин, натуральный сланец или указать массу 1 м2 покрытия.
  • Стропильной системы — шаг и сорт древесины.
  • Обрешетки — ширина, толщина доски, шаг между элементами.



Кроме этого вводятся данные параметров крыши, снеговая и ветровая нагрузки для конкретного региона, местности. Результат расчетов предоставляется отдельно по кровле, обрешетке и стропилам.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Полувальмовые крыши отличаются высокой прочностью и стойкостью к ветру и снегу, поэтому их нередко выбирают жители горных и приморских регионов. Ведь в этих регионах часто дует сильный ветер, а зимой нередко насыпает много снега. Далее мы расскажем о:

  • конструкции полувальмовой крыши, благодаря которой она превосходит по жесткости и прочности традиционные двух и четырехскатные крыши;
  • особенностях расчета конструкции стропильной системы;
  • технологии монтажа такой крыши.

Что такое полувальмовая крыша

Чтобы понять, что такое полувальмовая крыша, необходимо разобраться со значением термина вальма. Этим термином называют треугольные торцовые скаты четырехскатной крыши, длина которых вполовину меньше продольных скатов. Поэтому вальмовую крышу применяют лишь на домах, длина которых в 2 раза больше их ширины. Полувальмовая крыша отличается тем, что в ней установлена лишь половина вальмы, поэтому чаще всего это двухскатная крыша с дополнительными козырьками по торцам. Поэтому длина полувальмового ската в 2–3 раза меньше, чем основных скатов. Иногда к полувальмовым крышам относят двухскатные кровли с прилепленными по торцам дополнительными скатами, но это неправильно, потому что эти скаты не связаны с общей стропильной системой. Исключение составляют полувальмовые вальмовые крыши, в которых торцевые скаты начинаются не от конька, а от чердачного окна и связаны с общей стропильной системой.

Полувальмовую крышу можно устанавливать на дома с различным соотношением длины и ширины, однако полувальмы всегда устанавливают с меньшей стороны. На квадратных домах полувальмы можно ставить как со стороны входа, так и с боков. Главное условие, чтобы со стороны самого сильного ветра был полноценный скат, ведь он снижает общее давление ветра на стену и лучше защищает от осадков.

Стропильная система полувальмовой крыши

При расчете стропильной системы необходимо учитывать «правило треугольника». Крыша может быть жесткой и надежной лишь в том случае, если каждый элемент стропильной системы образует треугольник, две стороны которого прикреплены к неподвижным объектам. Именно поэтому нельзя отнести к полувальмовым крышам те конструкции, у которых с торцов прилеплены скаты, не соединенные с общей стропильной системой. Ведь каждый элемент стропильной системы не только несет какую-то нагрузку, но и усиливает как те элементы, с которыми он образует треугольник, так и расположенные рядом.

Поэтому при проектировании стропильной системы полувальмовой крыши очень важно устанавливать все элементы так, чтобы они соответствовали описанному принципу. В традиционных полувальмовых крышах, где полувальма идет от конька, с этим проблем не возникает, а вот в стропильных системах, где полувальма идет от слухового/чердачного окна или фронтона, необходимо серьезно усиливать конструкцию различными распорками и укосинами. Поэтому при одинаковой прочности такая стропильная система занимает гораздо больше чердачного пространства, чем та, где полувальма идет от конька.

Расчет стропильной системы

Выбрав тип крыши, необходимо приступать к расчету стропильной системы. Самостоятельно рассчитать ее достаточно сложно, поэтому мы приведем лишь общие принципы. Оптимальный шаг между стропилами 50 см при ширине дома в 8 или меньше метров. Для стропил скатов используют пиленую хорошо высушенную доску размером 50х150, 50х200 или 50х250 мм (толщина и ширина). Для стропил полувальмы можно использовать как доску 25х125 мм, так и 50х150 мм. Сечение опорной доски, к которой крепят верхние концы стропил полувальмы (конструкция с фронтоном), должно быть не менее 50х200 мм. Подпорки и укосины стропил делайте для скатов из доски 50х150 мм, а полувальмы из доски 25х125 мм. Общие принципы, которые применяют при расчете вальмовой крыши подходят и для полувальмовой кровли. Также необходимо не только провести расчеты, но и составить чертеж крыши в масштабе, ведь он облегчит сборку всей конструкции.

Крепление стропильной системы к стенам дома

В кирпичных, каменных и бетонных домах перед укладкой мауэрлата (доски, к которой крепят стропильную систему), необходимо залить армирующий пояс, связывающий стены в единую конструкцию и предотвращающий их расползание. В деревянных срубах из бревна или бруса стены хорошо перевязаны между собой, поэтому мауэрлат крепят на последний венец. В деревянных каркасных домах, в том числе обшитых панелями, желательно стянуть верхний край стены металлической лентой толщиной 1–3 мм, а мауэрлат крепить над лентой.

Для крепления мауэрлата к армирующему поясу, перед заливкой к его арматуре крепят вертикальные резьбовые шпильки, возвышение которых над поясом на 2–4 см больше толщины мауэрлата. После застывания пояса (25–28 дней) в досках, из которых вы будете делать мауэрлат, необходимо просверлить отверстия, соответствующие шпилькам и насадить доски на них. Затем мауэрлат фиксируют с помощью шайб и гаек. На деревянных срубах мауэрлат крепят с помощью нагелей или длинных саморезов. Мауэрлат желательно делать из бруса сечением 100х200 мм или 200х200 мм. Такой размер необходим для того, чтобы нарезать замки не в стропилах (это снижает их прочность), а в мауэрлате. При таком способе монтажа возрастают затраты на материал для мауэрлата, зато увеличивается прочность всей стропильной системы. Можно немного сэкономить, если вместо толстого бруса использовать 2–4 доски 50х200 мм, уложенные одна на другую и скрепленных между собой нагелями или саморезами.

Монтаж

Монтаж начинают с подгонки мауэрлата, ведь необходимо, чтобы он по всему периметру дома образовывал единую конструкцию. В кирпичных, каменных и бетонных домах доски или брус мауэрлата приходится несколько раз надевать на штыри и снимать, чтобы обеспечить максимальную точность стыковки отдельных элементов друг с другом. Подогнав каждый из элементов мауэрлата под стены, их помечают краской, чтобы не перепутать при сборке и нарезают замки для установки стропил. Эту операцию проще сделать на верстаке, чем в крайне неудобных условиях на высоте, поэтому очень важно тщательно все рассчитать и разметить. Ведь стропило должно входить в замок с серьезным усилием, а дно замка должно соответствовать углу наклона стропила. Только в этом случае эффективность замков будет максимальной.

После этого, сверяясь с чертежом крыши, нарезают доски стропильной системы, уделяя особое внимание углам в местах стыков. Все элементы необходимо делать немного длинней, ведь в процессе монтажа их все равно придется подгонять по месту. Такой подход немного увеличивает расход материала на обрезку после сборки, зато вам не придется брать новую доску, если вы ошиблись с углом или еще что-нибудь сделали неправильно.

Закончив нарезку материалов, устанавливают конек и угловые стропила. Для этого необходимы 5–6 человек. Если людей не хватает, то сначала крепят угловые стропила, соединяя их наверху не коньком, а веревкой, затем устанавливают их перемычки и после этого обрезают стропила для установки конька. Такой порядок действий требует очень точного расчета, поэтому его используют лишь очень опытные кровельщики. Зато для монтажа всей системы достаточно трех человек – кровельщика и двух подсобников.

После этого устанавливают остальные стропила сначала скатов, затем вальм. Во всех местах креплений стропил к коньку, опорному брусу и мауэрлату обязательно устанавливайте усилители из металлических пластин, которые крепят с помощью саморезов или болтов с гайками. Саморезы обходятся дешевле и работать с ними быстрей, но болты с гайками обеспечивают более надежную фиксацию, благодаря чему возрастет прочность крыши. Укосины и подпорки можно крепить с помощью саморезов или гвоздей. Если вы крепите гвоздями, то берите гвозди, длина которых на 2–3 см больше суммы размеров соединяемых досок. К примеру, вы прибиваете доску 25х125 к доске 50х150, причем обе доски лежат плашмя. Общий размер получается 75 мм, поэтому оптимальная длина гвоздя 100 мм. Такие длинные гвозди необходимы для того, чтобы можно было загнуть их кончик, а затем забить его в доску. Благодаря этому соединение не разболтается со временем и, конструкция крыши не ослабеет. Если же вы прибиваете доску 25х125 к торцу толстой доски, то желательно использовать саморезы, потому что сложно найти гвоздь длиной за 20 см, к тому же, он порвет тонкую доску из-за огромного диаметра.

При монтаже стропильной системы обязательно используйте отвес и уровень, ведь все углы необходимо отсчитывать от вертикали. Не спешите отрезать или прибивать доски, сначала все тщательно рассчитывайте, а затем проверяйте свои расчеты. При работе на высоте обязательно используйте страховочный пояс, который нужно крепить к надежным опорам. Не поднимайтесь на стены, если ощущаете недомогание или находитесь под воздействием алкоголя и любых наркотических или психотропных препаратов, в том числе прописанных врачом. Помните – услуги профессионального кровельщика хоть и обходятся недешево, но переделка стропильной системы после неправильной сборки, а также инвалидность из-за падения с высоты обойдутся гораздо дороже. Поэтому если вы сомневаетесь в своих силах, то наймите хорошего кровельщика, ведь срок службы вальмовой крыши составляет десятки лет, поэтому ее нужно сразу же делать так, чтобы не пришлось переделывать на следующий год.



Полувальмовая крыша: стропильная система и монтаж

Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям. Полувальмовая крыша похожа на скатную, но имеет с торцов небольшие свесы. Эта конструкция делает ее более устойчивой к ветрам и осадкам. Кровля обычно имеет очень привлекательный вид за счет использования дополнительных элементов.

Преимущества и недостатки

Конструкция полувальмовой крыши, в отличие от вальмовой, имеет гораздо более замысловатую конструкцию. Трапеции превратились в многоугольники, а вальмы видоизменились.

Сложная кровельная конструкция

Эта конструкция – симбиоз кровель двускатного и вальмового типа. Скаты вальмовой крыши представляют собой четырехугольники, трапеции и два треугольника, а скаты полувальмовой крыши образуют ломаную линию. Строение с такой кровлей не только декоративно, но и весьма оправдано. Оно обладает рядом неоспоримых преимуществ. Благодаря высоте такой конструкции можно благоустроить дополнительную комнату в мансардном этаже. Для увеличения полезной площади комнаты верхняя плоскость ската делается покатой и длинной, а нижняя – практически отвесной.

Элементы конструкции полувальмовой крыши:

  • стропильная система;
  • мауэрлат;
  • система тепло-, паро- и гидроизоляции;
  • кровельное покрытие.

Устройство стропильной системы

Кроме основных элементов, в конструкцию кровли входит масса дополнительных: ригели, стойки, упоры. Все это требует значительного расхода древесины, представляет сложность в монтаже каркаса стропильной системы. Но именно из-за такого своеобразного строения кровля обладает прочностью и долговечностью.

Стропильная система полувальмовой крыши достаточно сложно устроена: значительное количество ребер, промежуточных стропил, упоров, ендов, подкосов, нарожников, шпренгелей. Такое устройство требует значительной траты материалов. Поэтому перед монтажом следует произвести расчет, сделать чертежи, уделить внимание контролю над качеством приобретаемого материала. Важно, чтобы древесина не имела трещин и сучков, а также была сухой.

Разновидности конструкции

Существует два варианта полувальмовых крыш: двух- и четырехскатные.

По типу вальм кровли разделяются на:

  1. Голландские.
  2. Датские.

Названия появились благодаря популярности первой разновидности кровель в Голландии, а второй – в Дании.

Голландская полувальмовая крыша

Двухскатная полувальмовая крыша голландской разновидности устроена следующим образом: под потолком мансарды располагается чердачное пространство, в котором для освещения и вентиляции сделаны небольшие окна, располагающиеся на фронтонах. Схема этого варианта более удобна, поскольку потолок мансарды имеет скосы только с двух сторон, а в датском варианте кровли – с четырех.

Трапецевидный вальмовый скат

Датская полувальмовая крыша

Схема четырехскатной полувальмовой кровли представляет собой совокупность элементов двускатной и вальмовой кровель. Как и в случае с двускатной крышей, большое пространство чердака можно использовать для оборудования жилой комнаты.

Этот вид кровли еще более трудоемкий и сложный, чем первый вариант. Однако, если все сделать строго по расчетам и подобрать подходящие материалы, то такая крыша будет намного красивее голландской. Конструкция будет служить очень долго, обеспечивая надежную защиту здания.

Треугольная укороченная вальма

Расчет площади крыши

Чтобы определиться с необходимым количеством материала для покрытия кровли, следует знать площадь ее поверхности.

Полувальмовая крыша имеет непростую декоративную форму, но, несмотря на это, расчет ее площади не составит особого труда.

Это можно сделать путем деления плана крыши на отдельные геометрические фигуры. Необходимо вычислить площадь каждой фигуры отдельно, пользуясь известными всем из курса школьной геометрии формулами, а затем сложить результаты.

Монтаж

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

  1. Обработка древесины.
  2. Установка мауэрлата.
  3. Монтаж стропил.
  4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Огнеупорное и противогрибковое покрытие стропильной системы является неизменным правилом кровельных работ.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха. Это важно для сохранности деревянных конструкций.

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

  • обрешетку;
  • пароизоляцию с применением пленки покрытой фольгой;
  • гидроизоляцию с применением рубероида;
  • утепление минеральной ватой;
  • укладку материала кровли.

Материалы для покрытия

Часто для покрытия полувальмовой крыши применяют профнастил или металлочерепицу. Эти материалы облегчают монтаж и ремонт покрытия, имеют малую массу и доступную цену. Между тем они достаточно прочны и долговечны, а также имеют вполне декоративный вид. Для голландской кровли металлопрофиль обойдется дешевле, чем для датской. Материал имеет меньше срезов и небольшое количество отходов. А применение черепицы в обоих случаях повлечет одинаковые расходы.

Любая разновидность полувальмовой крыши имеет как свои плюсы, так и минусы. Определиться можно только с учетом личных предпочтений. Для того чтобы без проблем сделать монтаж конструкции, следует произвести точные расчеты, знать правила установки, особенности применяемых материалов. От совокупности всех этих факторов зависит, насколько долго и эффективно будет служить крыша.

Калькулятор высоты вальмы

| Какая длина у вас вальмы крыши?

Длина бедер — важный показатель. Не только при строительстве новой крыши, но и при укладке черепицы, работе над переоборудованием чердака или любой другой работе, требующей ремонта или изменения передней или задней части крыши вашего дома. Измерение длины бедер вручную может показаться немного сложным, но, к счастью, есть несколько методов, которые могут решить эту, казалось бы, сложную задачу прогулкой в ​​парке.

Ниже мы рассмотрим два таких метода, которые предоставят вам точную оценку длины ваших бедер всего за несколько минут.

Как рассчитать длину вальмы крыши

Метод 1. Рассчитайте высоту вальмы крыши, используя длину стропил и половину пролета

Для этого метода первое, что вам нужно знать, — это длина ваших обычных стропил. Узнайте, как рассчитать длину стропил. Как только вы четко запомните это измерение, наступает ваша половина диапазона. Это всего лишь половина ширины вашей крыши, от края карниза до центра стены с гвоздями. С этими двумя измерениями у вас будет длина двух сторон прямоугольного треугольника, который может красиво накладываться на вашу крышу, а бедро будет третьей стороной.

Примечание. При расчете длины стропила обязательно добавьте выступ (или стропильные ноги) к окончательному измерению, прежде чем использовать его здесь. Это гарантирует, что вы получите полную длину бедра, чтобы вы могли заказать достаточно длинную древесину для соответствующих пропилов по отвесу .

Если вы уже прочитали наше руководство по расчету длины стропил, то, вероятно, догадываетесь, что будет дальше. Используя знаменитую теорему Пифагора, мы можем очень просто определить длину бедра (сторона c), используя длину стропила (сторона b) и полупространство (сторона a):

a 2 + b 2 = c 2

В качестве примера предположим, что наш полупространство равно 2.5 м (а) и длина стропил 3 м (б) наша формула будет выглядеть так:

2,5 2 + 3 2 = 15,25

Затем извлекаем простой квадратный корень c 2 :

√15,25 = 3,9

Таким образом, составляя примерную длину бедра 3,9м. При заказе всегда лучше округлять, а не уменьшать, так как более длинные пиломатериалы всегда можно обрезать до нужного размера.

Метод 2: Расчет без длины стропил

Другой, более сложный метод определения длины бедра по-прежнему требует, чтобы вы знали половину пролета крыши, но на этот раз мы будем использовать в расчетах уклон крыши, а не длину стропил.Шаг можно определить несколькими способами, которые описаны в нашем руководстве по определению длины стропил.

Шаг 1

Первым шагом этого многоэтапного процесса является определение подъема вашей крыши на метр пробега. Для этого вам понадобится научный калькулятор. Если у вас его нет под рукой, вы можете использовать множество приложений. Чтобы понять это, вам просто нужно загореть скат крыши. Например:

тангенса (40 °) = 0,839

Это означает, что на каждый метр пробега ваша крыша поднимается на 0.839 м (или 839 мм).

Шаг 2

Далее нам понадобится «плановая» длина бедра на метр бега. Это важная приблизительная оценка, основанная на плоской поверхности, как если бы ваше бедро двигалось прямо по земле к вершине — как вы могли бы видеть на плане сверху над зданием. Мы воспользуемся Пифагором, чтобы определить это. Предполагая, что обе стороны a и b равны метру, наша плановая длина на метр составляет 1,414 м. Это будет постоянная цифра независимо от крыши и просто демонстрирует длину / м любого бедра без подъема.

Шаг 3

По высоте на метр и «плановой» длине на метр мы можем определить истинную длину бедра. Еще раз поместите эти цифры в уравнение Пифагора и возведите ответ в квадрат.

1,414 2 + 0,839 2 = 2,702

√2,702 = 1,643

Теперь, учитывая ваш рост, это дает приблизительную истинную длину вашего бедра 1,643 м на метр бега (TLH / м).

Шаг 4

Помните, я сказал, что вам понадобится половина размаха.Последний шаг — рассчитать его по вашему TLH / m для окончательной полной длины. Если предположить, что наш полуразмах по-прежнему равен 2,5, это будет означать:

2,5 x 1,643 = 4,108

Таким образом, конечная длина бедра составит 4,108 м. При необходимости вы можете добавить длину карниза для более полной оценки.

Следующие шаги

Теперь, когда вы рассчитали длину своих бедер, можно переходить к следующему этапу своего проекта. Если вам нужна черепица, новая изоляция для чердаков или что-то еще, мы всегда готовы помочь.В вашем распоряжении более 40 000 кровельных материалов, и вы обязательно найдете для себя подходящую продукцию. Если у вас есть какие-либо вопросы об этой или о чем-либо другом, связанном с кровлей, вы можете связаться с нашей отмеченной наградами службой поддержки клиентов через наш онлайн-чат или напрямую по телефону 01295 565 565.

Автоматическое создание полувальмовой крыши

Информация в этой статье относится к:

ВОПРОС

Хотелось бы создать половину вальмовой крыши .Можно ли это сделать автоматически?

ОТВЕТ

Половатная крыша — это комбинация стилей двускатной и вальмовой крыши, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены.

Для создания автоматической полувальмовой крыши

  1. Откройте план главного архитектора, на котором вы хотите создать полувальмовую крышу.

    В этом примере используется простое здание 30 футов на 40 футов с высотой потолка 108 1/8 дюйма.

  2. Щелкните стену, над которой вы хотите построить полувальмовую крышу, чтобы выбрать ее, затем нажмите кнопку редактирования Открыть объект .
  3. На панели «Крыша» диалогового окна «Спецификация стены » :

    • Установите флажок рядом с Полная фронтальная стена .
    • Установите флажок рядом с Верхний шаг .
    • Есть два способа указать, где начинается верхний шаг, который будет формировать половину бедра: Начинается с высоты и дюйма от базовой линии .

      Введите значение в поле

      Начинается с высоты , чтобы указать высоту, с которой начинается плоскость наполовину вальмовой крыши, или введите значение в поле I n из базовой линии , чтобы указать расстояние от базовой линии. который находится над внешней поверхностью каркасного слоя стены.Программа автоматически рассчитает другое значение, когда вы нажмете клавишу Tab .

      В этом примере введите «180» в поле Начинается с высоты , затем нажмите клавишу Tab на клавиатуре. Обратите внимание, что главный архитектор автоматически вычисляет значение In относительно базового значения .

    • Нажмите OK , чтобы закрыть диалоговое окно и применить изменения.
  4. Выберите Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .
  5. Установите флажок рядом с Построить плоскости крыши , затем нажмите ОК , чтобы закрыть диалоговое окно и автоматически сгенерировать полувальмовую крышу.
  6. Для просмотра результатов выберите в меню 3D> Создать вид в перспективе> Полный обзор перспективы .

Оценка взлета с четырехскатной крышей

ВЗЛЕТНАЯ СМЕТА НАБОРНОЙ КРЫШИ

Наша таблица коэффициентов уклона крыши поможет вам вычислить площадь крыши, длину листа и длину бедра.Помните, что эти методы предназначены только для быстрой оценки. Перед заказом кровельных и водосточных изделий необходимо произвести точные измерения с фактического каркаса крыши.

В качестве примера возьмем типичную шатровую крышу, у которой все четыре секции крыши имеют одинаковый наклон (30 градусов) и все вальмы имеют одинаковую длину.

Площадь крыши

Сначала определите площадь плана крыши, умножив длину крыши на ширину. Перед расчетом добавьте выступы желоба 50 мм.Чтобы найти площадь шатровой крыши, просто умножьте площадь плана на коэффициент уклона крыши для площади крыши. Такой же метод применяется для двускатных крыш. Если мы применим наш пример, уравнение будет следующим:


19,1 x 8,1 = 154,7 x 1,155 = 178,7


Примерно 179 м 2 листов потребуется для покрытия крыши. На крышах сложной формы могут потребоваться дополнительные средства, чтобы учесть отходы.

Длина листа

На плане крыши измерьте расстояние от линии конька до внешней стороны облицовки, которое в приведенном нами примере составляет половину пролета или 4000 мм.Умножьте это измерение на коэффициент уклона крыши по длине листа, чтобы найти длину листа, необходимую для протяжки от конька до фасада. Обратите внимание, что вся кровельная пленка должна выступать как минимум на 50 мм за линию облицовки, чтобы обеспечить выступ водосточного желоба.


4000 +50 x 1,155 = 4678 мм


Покрытие для бедра

Чтобы определить длину конька, необходимую для покрытия одного бедра, измерьте расстояние от линии конька до фасции на плане крыши (здесь 4000 мм) и свес водосточного желоба и умножьте его на коэффициент уклона крыши по длине бедра, чтобы получить 30 градусов.Умножьте на 4.


4000 + 50 x 1,528 x 4 = 24,8 м


Коньковая ограда

Для шатровых крыш, у которых все стороны имеют одинаковый уклон, длина верхнего конька равна длине конька. План крыши за вычетом ширины вне зависимости от уклона. Добавьте 5% ко всем покрытиям, чтобы учесть перехлесты.


19-8 = 11 + 5% = 11,55 м


Коэффициенты уклона крыши

Что такое крыша Jerkinhead? — Определение и дизайн

Сложная крыша с примерами Jerkinhead

Основные термины кровли

Поскольку в этом уроке обсуждаются некоторые технические аспекты конструкции крыши, важным первым шагом является описание нескольких ключевых терминов.Хотя это не урок, посвященный лексике кровли, эти четыре термина помогут в объяснении конструкции кровельной крыши.

• Карниз: нижняя сторона крыши, где он простирается над внешними стенами

• Уклон: наклон крыши, измеренный как угол в градусах от горизонтальной плоскости

• Конек: линия, вдоль которой проходят две плоскости крыши. встречаются под углом вверх.

• Вальмовая часть: наклонная сторона крыши, образованная дополнительной плоскостью, пересекающей две дополнительные плоскости крыши.

Комбинация двух стилей

Двускатная крыша , наиболее распространенный тип, встречающийся в США, представляет собой простую конструкцию с двумя скатными сторонами, опирающимися на внешние стены. Треугольное пространство, образованное над верхним этажом, ограждено треугольным продолжением боковой стены. Пространство, созданное под крышей, обычно используют как чердак.

Шатровая крыша не требует расширения боковых стен, так как каждая сторона дома покрыта участком четырехсторонней крыши.Часто две из четырех сторон немного меньше, создавая усеченный гребень вдоль вершины. Утечки были бы более обычными, если бы все четыре стороны были равны, встречаясь в единственной точке, которую было бы трудно покрыть гидроизоляционными материалами.

Шатровая крыша

Крыша с остроконечной головкой сочетает в себе лучшие элементы обоих стилей, создавая очень маленькие вальмы на обоих концах стандартной двускатной крыши.

Крыша Jerkinhead

Плюсы и минусы

Этот комбинированный стиль кровли решает наиболее распространенные проблемы, обнаруживаемые в обоих родительских стилях.Двускатная крыша испытывает серьезные проблемы в регионах с сильным ветром, таких как Аллея Торнадо, часть Среднего Запада, подверженная торнадо, или береговой линии, подверженной ураганам. Сильный или частый ветер может пронизывать края и отслаивать черепицу. Кроме того, если карниз слишком сильно нависает, особенно на концах, где встречаются две плоскости крыши, сильный ветер может толкнуть крышу вверх, заставляя ее оторваться от стен и сдувать или рушиться. Шатровая крыша позволяет избежать этой проблемы, так как все стороны имеют наклон, но при этом она более подвержена утечкам воды.Любой шов в крыше, гребни и впадины создают уязвимость для воды, а у шатровой крыши больше линейных футов швов, чем у любого другого стиля.

Крыша с остроконечной головкой легко решает эти проблемы, защищая уязвимые концы своей двускатной крыши очень маленькими перегибами на каждом конце. Это предотвращает проникновение ветра в слой гонтовой плитки или создание приподнятого отрыва. При сгибании только самых концов крыши дополнительная длина конька лишь немногим больше, чем на двускатной крыше, и значительно меньше, чем на шатровой крыше.Он также смягчает резкий вид острых углов двускатной крыши и придает дому интересный вид. Единственный недостаток кровли с головкой под крышей — это стоимость строительства, поскольку более сложные конструкции всегда увеличивают расходы.

Происхождение и история

Этот стиль зародился в сельской местности на юге Германии и пользовался большой популярностью в Соединенных Штатах в первой половине двадцатого века. В Миссисипи крыша с головкой на голове часто появлялась в жилищном строительстве с 1900 по 1940 год, и они были популярны в Индианаполисе в течение 1920-х и 1930-х годов, в основном в бунгало, коттеджах и небольших домах в густонаселенных пригородах.Тем не менее, крыша с головкой на голове была с энтузиазмом одобрена Гербертом Майером , одним из архитекторов, работающих в национальном парке Йосемити, который увидел свой потенциал в зданиях государственного парка. Они также появились во многих парковых домиках 1920-х годов, спроектированных Гилбертом Стэнли Андервудом , архитектором, заказанным для Old Faithful Lodge в рамках проекта Йосемити. Прекрасным примером включения этого стиля в более крупные поместья является дом Гарриет Бичер-Стоу в Хартфорде, штат Коннектикут.

Дом Гарриет Бичер-Стоу в Хартфорде, Коннектикут

Резюме урока

Крыша jerkinhead сочетает в себе лучшие черты двускатной крыши , простой двухплоскостной крыши с центральным коньком и шатровой крыши , крыши с четырьмя наклонными сторонами и короткий центральный гребень, за счет включения только короткого бедра в самом конце каждого гребня. Это предотвращает подъем от сильного ветра, давящего на карниз, и уменьшает погонные метры всех выступов, слабых мест для утечки воды.Одобренный Гербертом Майером , архитектором национального парка Йосемити и использованный в парковых домиках Гилбертом Стэнли Андервудом , архитектором Old Faithful Lodge в национальном парке Йосемити, этот стиль достиг пика популярности в первой половине двадцатого века.

Вальмовая крыша — Frederic Roofing

Вальмовая крыша

Если вы проектируете дом и ищете каркас для крыши, вы не ошибетесь, выбрав шатровую крышу. Имея уклоны со всех четырех сторон, стороны равной длины сходятся вместе, образуя гребень посередине.Это особенно экологичный метод кровли, который отлично подходит для тяжелых условий, включая сильный ветер и заснеженные районы. Удобный наклон крыши позволяет снегу легко соскальзывать без риска скопления стоячей воды. Сравнимая по стилю и безопасности с немного более популярной двускатной крышей, шатровая крыша предлагает дополнительное жилое пространство и является экономичной альтернативой другим моделям кровли.

Преимущества вальмовой крыши

Вам нужна долговечная крыша, но вам также нужна такая, которая придаст вашему дому уютный и стильный вид.Вальмовые крыши предлагают лучшее из обоих миров; он предлагает несколько привлекательных для домовладельцев функций, в том числе:

  • Наклонные стороны уменьшают вероятность того, что стоячая вода может повредить вашу крышу
  • Превосходная уборка снега с наклонными углами, способствующими стеканию снега
  • Возможность встраивания в существующие конструкции
  • Менее уязвима к сильным ветрам по сравнению с другими моделями крыш
  • Простая установка бесшовного водосточного желоба у стены дома
  • Оптимальная защита от наводнения для вашего подвала и защиты стен

Есть только один вид вальмовой крыши?

Нет! На ваш выбор есть несколько вариантов вальмовой крыши.Мы описали каждый из них ниже, а также то, что они могут предложить:

  • Simple Hip : Самый распространенный тип вальмовой крыши. У него есть многоугольник с двух сторон и треугольник с двух других сторон. Стороны сходятся вверху, образуя простой гребень
  • Cross-Hipped : Аналогично двускатной крыше. Используйте отдельные вальмовые крыши на домах с разными крыльями. Линия, где встречаются две крыши, называется долиной.
  • Half Hipped : Стандартная вальмовая крыша, у которой две стороны укорочены для создания карниза.

Качественная кровля по доступной цене!

Фредерик ответит на любые ваши вопросы по кровле.

Что Фредерик может для вас сделать?

Всем нашим клиентам гарантируется высокий уровень удовлетворенности, поскольку они гарантируют, что они получат лучшее решение, которое наши профессиональные сотрудники могут предоставить для всех их потребностей в кровле. Мы уверены во всех наших продуктах и ​​услугах, которые наши сотрудники используют для создания вальмовой крыши, которую вы ищете.

Имея более 70 000 довольных клиентов в районе Сент-Луиса, неудивительно, что мы находимся в числе самых надежных кровельных подрядчиков, работающих сегодня. Мы специализируемся на том, чтобы помочь домовладельцам и владельцам бизнеса найти крышу своей мечты по доступной для вас цене. Frederic предлагает комплексные услуги, включая ремонт, техническое обслуживание и даже экстренные услуги, если вам потребуется заменить шатровую крышу. Обратитесь к нашей команде сегодня и узнайте, почему так много людей в Санкт-Петербурге.Луи рассчитывает на Фредерика в их кровельных нуждах. Запросите смету или позвоните нам, чтобы узнать больше о преимуществах скатной крыши для вашего дома или бизнеса. Мы с нетерпением ждем возможности поработать с вами и стать вашим кровельщиком в Сент-Луисе на всю жизнь.

Шаблон: Крыша: форма — OpenStreetMap Wiki

Форма крыши

Вы можете охарактеризовать крышу здания, используя каталог известных типов крыш.

Другие общие ценности и проблемы

Значение Комментарий
солевой ящик проблематичен из-за противоречивых определений и значений слова «соляной ящик» в этом контексте. [1]
double_saltbox, quadruple_saltbox Как указано выше.
пилообразный Крыши заводского типа.
конус, конический Оба используются редко.
side_hipped Половина вальмовой крыши, не такая же, как полаватронная. Одна вертикальная остроконечная сторона, одна «бедро» с тремя наклонными поверхностями. Это обычное явление для двухквартирных домов, где все здание имеет шатровую крышу, но у каждого дома есть крыша с боковым скатом.
Lean_to Непонятно, наверное должен быть скиллион.
навес Непонятно, наверное, должно быть остроконечным или скилоном.
gabled_row Неясно, иногда используется на пилообразной крыше, иногда на нескольких остроконечных террасах.
перекрестный Крестообразная крыша с двумя фронтонами под углом 90 градусов. АКА Cross двускатная крыша.

Saltbox — одно значение, противоречащее альтернативному, от Simple 3D Buildings и некоторых редакторов

Другие бирки на крышу
Ключ Комментарий
крыша: ориентация = вдоль / поперек Для крыш с коньком предполагается, что конек параллелен самой длинной стороне здания (крыша : ориентация = вдоль ).Но его можно явно пометить этим тегом.
крыша: высота = * Высота здания (т.е.высота фасада) рассчитывается как общая высота здания = * минус крыша: высота = *.
крыша: угол = * В качестве альтернативы крыша: высота = *, высота крыши может быть указана неявно путем указания наклона сторон (в градусах).
крыша: уровни = * Количество этажей в крыше, которые еще не учтены в здании : уровни = *.
крыша: направление = * Направление от задней стороны крыши к передней, т. Е. Направление, в котором смотрит основная поверхность крыши.
Предлагаемые теги

Некоторые крыши (например, квадратные здания) невозможно точно смоделировать с помощью простых методов, описанных на этой странице.

Дополнительные формы крыши предлагаются в предложениях S3DB, включая расширенные подходы к ручному моделированию (например, ProposedRoofLines или части таблицы OSM-4D / Roof).

Этот раздел представляет собой вики-шаблон, редактируемый здесь.

Шаблон: Крыша: форма — Другие языки

Расчет металлочерепицы вальмовой кровли

Оценка того, сколько требуется кровли
Водосточные края, ендовы и бедро и битумная черепица. Перед началом работы необходимо произвести оценки необходимых количеств каждого материала на основе , крыша , как показано на Рисунке 1 5, с сохранением основы (Чтобы вычислить фактическую площадь, умножьте горизонтальную площадь на… Читать полный текст

КРЫША ПРОСТОЙ ВЗЛЕТ
Четыре Вальм Крыша Фронтон Крыша Кейп-Код (Фронтонный стиль) Крыша Skillion Крыша Bat поможет вам рассчитать количества продуктов для покрытия и дождевой воды для кровли и Металл Кронштейны для стропил фасции Углы фасции Стопор желоба Концы желоба Защелкивающиеся зажимы… Доступ к документу

Металл Кровля Системы в районах с сильным ветром
Металл кровля (или отбортовка , гребня или грабли) сносится во время ураганов, вода может попасть в здание Рассчитайте нагрузки на крышу в соответствии с ASCE 7 или местными строительными нормативами, рекомендуется использовать любую процедуру, которая… Получить здесь

MetalRoofingExpress How To
В раскрывающемся меню выберите Кровля / Крыша м2.Теперь вам нужно решить, является ли значение в текстовом поле «Умножить на» правильным, чтобы вычислить требуемую ширину полотна. Продолжайте движение по Hip , Фартук, Долина Баржи, Фасция и Желоб, как это было с хребтом… Получить документ

Corus Bausysteme Детали конструкции
Перфорат металл лист Открытая опалубка Kalzip ® AF прогон крыша 301 Бедро с коньковым закрытием Деталь 301 01.02.04 Масштаб 1: 5 * Составные зажимы не 311 Куполообразная крыша -легкая кровля кадр 01.02.04 масштаб 1: 5 Деталь 311 Световой купол-мансардный люк… Читать содержание

Металл Кровля DIY — Руководство по измерению
Коньк и Вальм Когда две секции крыши встречаются на пике вашей крыши , измеряется площадь вашей крыши Металл Кровля Сделай сам предлагает подняться на крышу , чтобы извлечь максимум пользы. Как только мы получим вашу информацию, мы рассчитаем всех материалов, необходимых для вашего… Просмотреть этот документ

.

Добавить комментарий

Ваш адрес email не будет опубликован.
