Система сбора дождевой воды с крыши: сбор, хранение и использование (120 фото)

Содержание

сбор, хранение и использование (120 фото)

В наше время водопровод применяется практически повсеместно. Это довольно удобно, но энергозатратно (если вода качается из своей скважины) и удовольствие не из дешёвых (при общем водоснабжении), особенно в частном доме.

Есть доступная альтернатива – сбор ливневых осадков. В среднем, в сутки человек тратит от 80 до 170 л воды, не считая, расход на огородный полив. Дождевая вода существенно сэкономит расходы, разумеется, в тех случаях, когда нет необходимости в питьевой воде.

Например, для стирки и уборки выгоднее пользоваться дождевой водой, так как и для мытья машины, слива туалетов. Что же говорить о пользе такой природной воды для растений, ведь она гораздо мягче водопроводной.

Краткое содержимое статьи:

Какие бывают системы для сбора воды

Основное, что потребуется – это подходящий резервуар и проложенный от него водопровод, как на многочисленных фото сбора дождевой воды, что представлены в нашей статье. Возможно, понадобятся дополнительные фильтры, если водой предполагается мыть посуду и использовать в целях гигиены.

Элементы системы для сбора воды

Дождеприёмник. Обычно используется пластиковый, но возможен и чугунный (решётка, мусоросборник и перегородка в комплекте). К дождеприёмнику подсоединяются водосточные трубы.

Резервуар для накопления воды (размещается под трубами на поверхности или зарывается в почву рядом с жилищем). Материал, из которого выполнен резервуар должен не окислять воду и иметь определённую степень безопасности.

Предпочтительнее ёмкость, зарытая в грунт. Она более практична, вода хранится в охлаждённом состоянии, что замедляет рост бактерий. Но, нужно учитывать глубину прохождения грунтовых вод и степень промерзания почвы зимой.

Трубопровод. Для попадания осадков в бак для хранения, а из него в жилище или на огород — прокладывают трубопровод, снаружи это могут быть изделия из ПВХ. Насосом вода подаётся в дом. Обычно используют погружные насосы.

Резервуары для сбора воды

При устройстве водопровода часто возникает вопрос: во что собрать воду? Материалом, из которого выполнен резервуар, может служить полимер, как наиболее устойчивый к различным факторам повреждения, так же возможны ёмкости из оцинкованной стали, бетона и т.д.

Основными свойствами подходящего материала являются: нерастворимость его водой, состав воды остаётся неизменным при взаимодействии с ним.

Можно приобрести декоративный резервуар, который будет не только функциональным, но и выглядеть эстетически.

Недопустимо применять ёмкости, содержащие в составе медь и цинк. Негативным могут сказаться последствия попадание на хранилище воды прямых солнечных лучей, это вызовет бурный рост микроорганизмов.

Идеи для собора вода

Резервуары для сбора и хранения воды больших объёмов – удовольствие не дешёвое. Можно сделать альтернативные ёмкости для воды. Расположены они чаще всего под землёй.

Вот некоторые идеи для сбора воды:

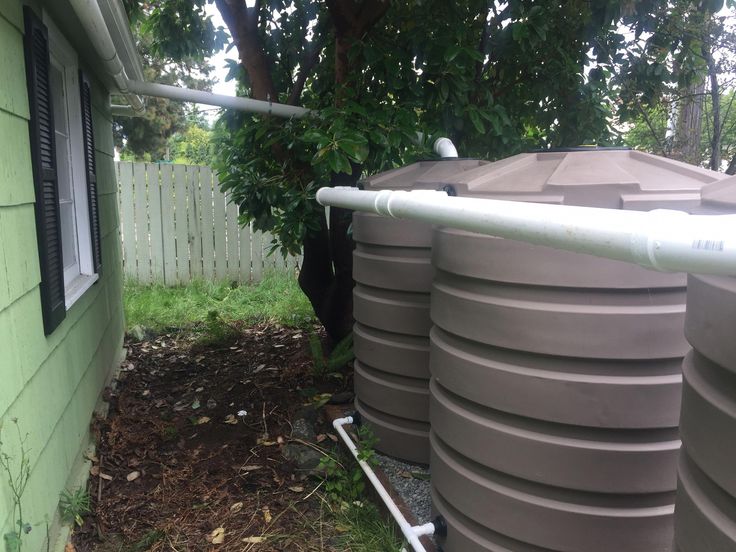

Разместить резервуары для накопления воды под водостоками, около стен дома. Увеличить запасы воды можно, присоединив бочки, друг к другу (создать соединяющиеся сосуды).

Сделать ёмкость на начальном этапе строительства, например, вырыть в подвале гаража. Либо сделать под гаражом колодец из покрышек (желательно от покрышек КАМАЗа).

Построить систему, ориентированную на сбор дождевой воды с гаража. Для этого понадобятся: желоб для сбора воды, шланг (герметично прикреплённый к резервуару для воды), сантехнический клапан для резервуара (который закроет его при наполнении), механический фильтр перед клапаном, дренажный насос с поплавковым выключателем. Излишек воды будет вытекать из желоба, не попадая внутрь гаража из резервуара.

Вырыть крытую яму под накопление воды. Можно зацементировать её или вкопать бетонные кольца. А на дно бетонную крышку. Этот способ увеличит долговечность резервуара.

Какие плоскости подходят для сбора воды

Плоские крыши не предназначены для сбора воды или воду с таких крыш можно использовать для полива, мытья полов. Вода на такой крыше собирается в лужи, её нельзя эффективно использовать в различных целях, особенно, гигиенических. Доступнее проводить сбор воды с крыши, если она наклонена, как минимум на 8-10 градусов.

Категорически не рекомендуется пользоваться осадками с кровли, изготовленной из материалов, содержащих медь, асбест или свинец. Экологически чистой считается глиняная черепица. Благоприятны для сбора дождевой воды кровельное железо, ПВХ.

Остальные элементы водосбора так же не должны содержать опасные вещества, подходящие материалы для них – нержавейка, пластик. Нужно помнить – чем больше площадь кровли, тем больше воды будет собранно в итоге.

Создание водосточной системы для дождевой воды

С чего начать процесс создания установки водостока? Как сделать сточную систему?

Для устройства надземной системы сбора воды начать следует с расчета местоположения воронок, длины трубы, учёта наклона желоба. Следует так же подобрать накопительный резервуар, желаемого объёма. Идеальный объём не должен составлять менее 5% от количества предполагаемых осадков (средний уровень осадков отображается на сайтах местных метеослужб), иначе возможен частый перелив.

На желобе размещают воронки и трубы, расстояние между которыми не должно превышать 10 м, чтобы избежать вытекания воды через край желоба и нарушения целостности системы.

Неплохо было бы прикинуть количество осадков, подумать на какие нужды будет идти вода, на какое время её хватит. Можно установить ёмкость прямо на земле, либо использовать помост.

К резервуару для сбора воды подводится труба, по которой вода стекает в него с крыши. Практичны в эксплуатации трубы ПВХ для наружного использования.

Возможны варианты первоначальной установки. Установить сначала бак для воды, затем, от него ведётся вверх, к кровле трубопровод, либо сначала сверху спускается система водостоков, а под неё монтируется бак.

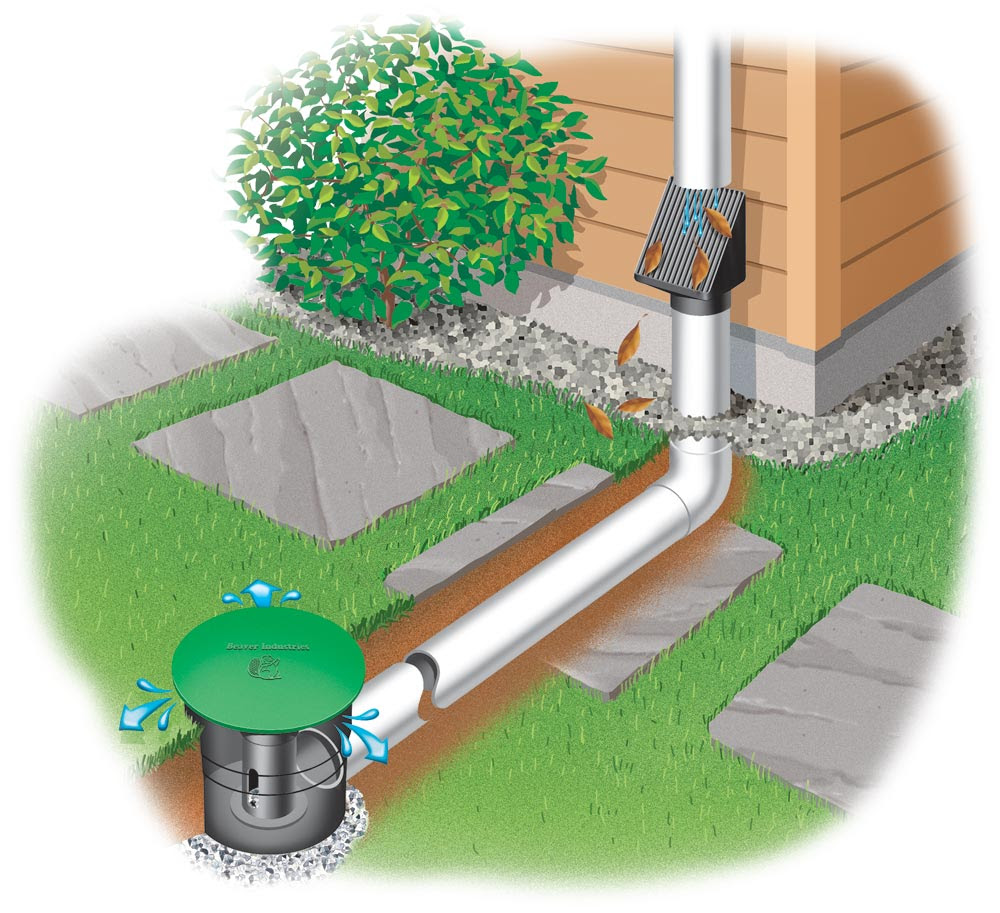

Для устройства подземной системы хранения воды система водостока остаётся прежней, но резервуар размещается под землёй, либо в подвале строений. Следует выкопать яму, которая должна быть намного больше самого резервуара. Дно, получившегося котлована желательно засыпать песком на 20-30 см.

Далее нужно разместить в яме ёмкость для хранения воды, свободное пространство вокруг неё засыпать песком. На этом этапе подвести в бочке шланги или трубы, поместить насос. Прикрыть резервуар крышкой, во избежание попадания мусора и испарения воды.

Насос можно использовать погружной (установить в верхней части бочки) или центробежный (располагается рядом с резервуаром, чем ниже, тем лучше). Если установить систему фильтров, в трубах или самой ёмкости, воду можно использовать не только в технических, но и бытовых целях.

Чтобы сохранить систему водосбора до весны в надлежащем состоянии, нужно слить из ёмкости всю воду, насос обсушить и переместить в помещение. Саму пустую ёмкость плотно закрыть крышкой и закопать песком.

Уход за системой сбора дождевой воды

Водосток следует время от времени очищать от грязи и листьев. Желательно, оснастить металлической решёткой водоотвод, идущий с крыши. Лучше, установить такой механический фильтр, не на горловину водостока, а в том месте, где он переходит от вертикального к наклонному, по пути к резервуару для хранения воды.

Если долгое время дождей не было, во время первого начавшегося дождя нужно отсоединить трубу от резервуара, чтобы она, как следует, промылась. На это действие уходит около часа. Затем трубу возвращают на место и ёмкость для сбора воды наполняется.

Нужно менять фильтры по мере их загрязнения, периодически очищать решётки механических фильтров, тогда вода будет радовать своей необычной чистотой.

Для того чтобы осуществить сбор воды на даче не нужно больших денежных и временных затрат.

Фото процесса сбор дождевой воды

Сохраните статью себе на страницу:

Пост опубликован: 31.10

Присоединяйтесь к обсуждению:

Как сделать систему сбора дождевой воды с крыши своими руками?

Загородный участок может стать комфортным местом для проживания только при условии, если имеются главные инженерные коммуникации: газоснабжение, электросеть, водоснабжение, канализация.

Как правило, дачные участки не предполагают систему водоснабжения и отведения стока, поэтому решать эту проблему нужно самостоятельно.

Как правило, водозабор воды осуществляется из местных водоемов, скважин и колодцев, расположенных на участке. Однако тратить колодезную воду на технические цели – нерационально. Так же, ресурсов можно просто не хватить, если вы проживаете на даче длительное время. Средний расход воды на 1 человека в день около 130 литров. Но немалое количество воды требуется и для полива огорода. Поэтому перед владельцами загородных участков встает вопрос: откуда брать воду? В качестве резервного источника влаги для технических и хозяйственных целей можно использовать дождевую воду.

Дождевая вода – это ценный ресурс, для сбора которого не требуется особых усилий. Главное в этом вопросе – грамотно сконструированная система сбора воды и организация её правильного хранения.

О том, как смастерить бюджетную систему сбора дождевой воды своими руками вы узнаете далее.

Сбор дождевой воды с крыши дома.

Главный нюанс заключается в форме кровли: она должна быть двускатной или односкатной формы (с уклоном 10 градусов).

Почему для этой цели не подойдет плоская крыша?

Главная причина — это отсутствие естественного стока вод, что приводит к застою воды и размножения инфекций.

Следует выяснить о материале, из которого выполнено покрытие крыши у вашего дома. Если это свинцовые пластины, медные листы или шифер, содержащий асбест, то воду с таких покрытий собирать нельзя. Это вредные для здоровья компоненты. Для полива такая вода тоже не годится, т.к. тяжелые металлы имеют свойство накапливаться в почве.

Если ваш дом имеет скатную крышу, а материал покрытия безопасный, то можно приступить к сбору системы.

Итак, для создания системы водозабора вам потребуется:

Водосточный желоб;

Решетка;

Лоток;

Дождеприемник

Емкость-накопитель;

Водопроводные трубы.

По периметру крыши дома устанавливаются пластиковые желоба. Их диаметр следует подбирать исходя из особенностей климата региона. Чем больше осадков, тем больше должен быть диаметр желоба. Сверху желоб можно защитить сеткой от крупного сора.

К желобу закрепляются пластиковые трубы по углам здания, которые отводят влагу в специальную емкость. Швы и все стыки водопроводных труб должны быть хорошо соединены.

Резервуар для воды должен быть с сеткой, для защиты от мусора. Накопительный резервуар может размещаться на крыше, на земле или под землей.

При возможности, емкость следует заглублять, а для полива использовать насос. Так вода всегда будет прохладной, что замедлит развитие бактерий и зеленых водорослей.

При заглубленном размещении емкости роют котлован. Он должен быть больше объема емкости воды, а после установки все пустоты заполняются песком. Для дополнительной очистки дождевой воды следует использовать фильтр.

Систему можно усовершенствовать, добавив лотки для воды или дождеприемники.

Обслуживание системы сбора дождевой воды не доставит вам много хлопот. Следует защищать емкость от мусора, а в конце сезона, перед заморозками, освобождать и очищать ее.

Как сделать систему сбора дождевой воды своими руками

Сбор дождевой воды — отличный способ использовать природные ресурсы на пользу своему участку. Это не только позволит сэкономить время и средства для оплаты коммунальных услуг, но и сделает жизнь за пределами города комфортнее.

Что вы узнаете

Система сбора предотвратит скопление воды и обеспечит дополнительной жидкостью, которая может пригодиться для полива грядок. К тому же садовые растения усваивают такую воду гораздо лучше.

Принцип работы сбора дождевой воды

В системе сбора воды действует принцип сообщающихся сосудов:

коллектор собирает воду и доставляет её в резервуар (накопитель), с которым соединён куском шланга;
когда уровень воды в резервуаре поднимается до максимума, вода уходит в дренаж или в канализацию, спускаясь по сточной трубе.

Установка сборки воды

Конструирование и установка системы водного сбора — относительно несложный процесс. Разобраться в этом деле поможет нижеследующая инструкция:

Выбор подходящего места. Самое главное — это доступность и удобство. Поэтому систему желательно разместить на водосточной трубе жилища или гаража либо в подсобном помещении. Однако можно прибегнуть и к другому варианту — зарыть систему сбора дождевой воды в грунте около дома. При этом следует учесть степень почвенного промерзания и место расположения грунтовых вод.
Разметка. После выбора подходящего места нужно правильно разметить поверхность трубы. Необходимо измерить высоту бочки и определиться с местом расположения водосборника. Если речь идёт о конструкции коллектора, то сначала следует выбрать подходящую высоту, а затем место расположения.
Подготовка места размещения. На данном этапе понадобится болгарка или любой другой инструмент для работы с металлическими изделиями, например ножовка. С помощью одного из инструментов нужно отрезать намеченный участок трубы. В этом освободившемся месте и закрепляют коллектор.
Установка водосборника. Две части коллектора соединяют: к верхнему срезу трубы присоединяют верх коллектора. Соответственно, на нижний срез насаживают его низ. Теперь конструкция готова к присоединению резервуара.
Соединение частей системы. В верхней части резервуара делают небольшое отверстие. И с помощью отрезанного куска шланга соединяют его с водосборником. При желании внутри трубы можно установить фильтр грубой очистки. Он будет избавлять воду от лишнего мусора. Фильтр должен быть из нержавеющей стали. Можно приобрести его в виде корзинок либо решёток.

Таким образом, с помощью подобной системы сбора приобретается дополнительный источник воды, а жизнь в загородном доме становится приятнее и удобнее. Главное — помнить, что время от времени за системой нужно присматривать и вовремя менять фильтр, если он есть. Это продлит службу конструкции и сэкономит дополнительные время и силы.

Видео Как сделать сбор дождевой воды

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

Эффективный сбор дождевой воды — строим систему своими руками (видео урок + 150 фото)

Сбор дождевой воды – это способ рационального использования природных ресурсов. В пресной воде есть потребность у любого хозяйства. Её не бывает слишком много, если она правильно хранится и используется. Она служит замечательной страховкой от засухи или большой траты в технических целях.

В качестве её источника прекрасно можно использовать атмосферные осадки – дождь. Важно уметь воду накапливать и иметь для этого необходимые технические средства, чтобы смонтировать систему для сбора.

Краткое содержимое статьи:

Западный подход – ни капли в пустую

На западе процесс поставлен на самый высокий уровень. Жители высокоразвитых, в технологическом смысле стран, таких как Германия, Голландия и другие, не тратят воду из скважин на туалет и прочий мелкий быт.

Прекрасным поставщиком ресурса для этих целей они считают небесную канцелярию. Такой подход позволяет экономить деньги на насосном оборудовании и электроэнергии необходимой для его работы.

Для чего и как собирать воду

На частных территориях хозяйственные собственники самостоятельно реализовывают свои идеи сбора воды. Однако не обязательно изобретать велосипед. Эффективные способы давно придуманы, остаётся решить – во что собрать воду. Накопитель должен быть максимально удобен, для дозирования жидкости небольшими порциями: на мытьё полов, стирку, полив грядок.

Для других нужд, менее технических, воду лучше прогонять через фильтры, даже когда речь идёт об её использовании в душе или для мытья посуды.

Монтаж элементарного оборудования служащего для сбора бесценного ресурса, не требует разрешения каких-либо надзорных органов.

Если работы проводятся на частной территории, то элементы системы просто дополняются в существующий водоотвод, не нарушая никаких несущих элементов строения и не влияя на экологическую и другие виды безопасности.

Наиболее эффективно организовать сбор воды с крыши. Ошибочно полагать, что для этого подходят только покатые конструкции. Влага подлежит набору в накопитель ото всюду – важно практично и с умом подойти к организации процесса.

Естественно для плоской кровли потребуется больше трудозатрат. Потребуется прокладывать под внешним покрытием дополнительные коммуникации. При уклоне ската более 10 градусов вода сама потечёт в заданном направлении

Важно! Для бытовых нужд нельзя использовать воду с крыши в составе покрытия которой присутствуют ядовитые вещества и химически активные элементы. Самым экологичным вариантом считается черепица.

Монтаж системы

Ассоциации о том, как сделать сточную систему, чтобы она работала с максимальным эффектом приходят в виде желоба дающего направление с большей части площади крыши в отводящую трубу. Вариант хороший, предсказуемый и очень простой. Необходимо только позаботиться о том чтобы для предотвращения попадания крупного мусора, установить фильтр на входе в желоб.

Водосточную трубу стоит снабдить раструбом выполняющим роль воронки. В идеале, диаметр коммуникации должен составлять до 30 сантиметров.

Если по каким-либо причинам достичь такого показателя не возможно, то необходимо придерживаться минимума – 8 сантиметров. В противном случае накапливать ценный ресурс придётся очень долго.

Усовершенствование простейшего. Опыт бывалых

Можно пойти дальше и установить несколько подобных конструкций, со всех сторон и углов дома, объединив их в одну систему. Для реализации задумки понадобится уже целый проект с чертежами и расчётами. Но и отдача будет соответствующей. Овчинка стоит выделки, если есть необходимость в таком количестве влаги и резервуар соответствующего объёма.

В любом случае, будет полезно посоветоваться с теми садовниками и домовладельцами, кто прошёл через это, сможет рассказать о предстоящих сложностях, возможно даже продемонстрирует фото сбора дождевой воды. Хозяева приусадебных участков обычно охотно делятся опытом помогая своим реальным соседям и виртуальным друзьям.

Емкость-накопитель

Вне зависимости от того как накопленная ода будет использована в дальнейшем, собирать её лучше всего в ёмкость изготовленную из пищевых материалов.

Они экологичные и, чаще всего не прозрачные – что является бесценной характеристикой, поскольку продлевает срок хранения ресурса.

Фото методов сбора дождевой воды

Также рекомендуем просмотреть:

Как сделать систему сбора дождевой воды с крыши своими руками? | Garden-Zoo.ru

Дождевая вода – это ценный ресурс, для сбора которого не требуется особых усилий. Главное в этом вопросе – грамотно сконструированная система сбора воды и организация её правильного хранения.

О том, как смастерить бюджетную систему сбора дождевой воды своими руками вы узнаете далее.

Сбор дождевой воды с крыши дома.

Почему для этой цели не подойдет плоская крыша?

Если ваш дом имеет скатную крышу, а материал покрытия безопасный, то можно приступить к сбору системы.

Итак, для создания системы водозабора вам потребуется:

1. Водосточный желоб;

2. Решетка;

3. Лоток;

4. Дождеприемник

5. Емкость-накопитель;

6. Водопроводные трубы.

Систему можно усовершенствовать, добавив лотки для воды или дождеприемники.

как устроить накопители для использования

Экология потребления.усадьба:Как организовать систему сбора дождевой воды в частном доме. Схемы устройства с использованием бочки и подземного резервуара. Дождевая вода в системе отопления.

Устройство автономной системы водоснабжения необходимо везде, где нет централизованной сети, то есть в загородных домах и на дачах. Основным источником воды в отдаленных точках обычно является скважина или колодец, но для экономии водных запасов можно обзавестись и альтернативным вариантом, обеспечивающим использование атмосферных осадков. Постараемся разобраться, как устроена система сбора дождевой воды и насколько она эффективна.

Варианты использования атмосферных осадков

С запасами пресной воды в России все в порядке, однако наиболее хозяйственные владельцы частных угодий стали все чаще задумываться о рациональном использовании природных ресурсов. Наряду с солнечными батареями и самодельными ветряками они создают универсальные системы сбора дождевой воды, которые выдают положительный результат в засушливые дни или в периоды, когда заканчивается вода в скважине.

Прекрасный практический опыт существует в Германии, Голландии, Бельгии и других станах Европы. Считая, что воду из крана тратить на смыв в туалетном бачке просто нецелесообразно, европейцы придумали множество схем использования абсолютно бесплатной, но не менее полезной природной воды.

Благодаря применению дождевых вод снижается расход на амортизацию насосного и очистительного оборудования, происходит экономия личного бюджета. Система настолько проста, что при отсутствии полностью готовой заводской модели ее всегда можно собрать своими руками.

Главное назначение водосборной системы – собрать максимальное количество дождевой воды и переместить ее в накопительный бак. Далее жидкость используют для различных хозяйственных нужд: мытья, стирки, уборки, полива. Для полива дополнительная очистка не нужна, но для душа или мытья посуды воду необходимо отфильтровать. С этой целью в водопроводную разводку врезают несколько фильтров, причем потребуется и грубая, и тонкая очистка.

Резервная емкость с водой может выручить и при дефиците воды из основного источника, и при наступлении форс-мажорных обстоятельств. Если вы надумали почистить колодец, то объемный резервуар позволит и помыться, и постирать, и полить дачные культуры. Вместо одной емкости можно установить несколько, тогда не придется экономить.

Как организовать сбор дождевой воды для дома

Для установки оборудования для сбора дождевых стоков не требуется разрешительной документации или соблюдения каких-либо строгих норм. По своей сути, это вариант обычной водосточной системы, но более рациональный. Чтобы накопление и транспортировка воды были более эффективными, необходимо учесть некоторые нюансы – состояние крыши, виды накопительных резервуаров, возможность быстрой перекачки воды в дом.

Какой должна быть крыша

Бытует народное мнение, что лишь покатые кровли подходят в качестве рабочей поверхности для сбора воды. Действительно, когда вода самотеком стекает в желоба, расположенные по периметру, легче организовать ее передвижение в нужном направлении. Для этого не нужно устанавливать дополнительные «ловушки» и прокладывать коммуникации под крышей.

На самом деле существуют системы, предназначенные и для плоских кровель. При укладке слоев утеплителя и гидроизоляции соблюдают наклон – не менее 3%, а в самой нижней точке устанавливают желоб или лоток для сбора воды.

В числе водосборных устройств плоских крыш значатся и воронки, присоединенные к водосточным стоякам. Стояки могут быть расположены как внутри здания, так и установлены на наружной стене. Для стимуляции движения воды к водоприемной воронке вокруг нее устраивается понижение в радиусе полуметра.

Конструкция воронки может быть разной. Например, для инверсионных крыш предусмотрены двухуровневые, собирающие и отводящие конденсат из-под слоя утеплителя и дождевую воду с поверхности кровли. Традиционные плоские крыши оборудуются водосборными устройствами с одним уровнем, благодаря которому в водосточную систему перенаправляется дождевая вода.

Все виды водоприемных устройств должны оснащаться сетчатой защитой от летучих загрязнений, листвы и пыли. Для лотков, желобов и воронок выпускают защитные устройства в виде перфорированных панелей, сетчатых корзинок и т.д. На эксплуатируемых плоских крышах устанавливается плоская защита заподлицо с поверхностью, на неэксплуатируемых она возвышается над кровлей.

Кроме основной воронки устанавливают несколько резервных, на случай, если главная засорится и выйдет из строя. Все устройства ведут к одному трубопроводу. Он имеет внутреннее расположение, то есть находится под кровлей, и герметичную закрытую форму, чаще вид прямоугольного короба. Гравитационный канал более широкий, сифонно-вакуумный узкий. Выход находится над накопительным резервуаром или поблизости от него.

Форма крыши также не влияет на состав воды, а кровельный материал может стать причиной отравления или заболевания. Как известно, очень опасен асбест, который как раз входит в состав асбестовых плит и шифера. Сейчас эти материалы достаточно редко используются для кровельных работ, но если вы решите обеспечить системой водосбора старый дом, будьте начеку. Также опасны медь и свинец, они могут содержаться в трубах, желобах или крепеже.

Если крыша покрыта оцинкованным железом, керамической черепицей или битумными материалам, вам ничего не грозит. Абсолютно безопасны и современные водосточные системы из ПВХ, наиболее удобные для установки своими руками.

Классификация водосборников и накопителей

Осадки выпадают нерегулярно, поэтому устройств без «перевалочной базы», соединяющих напрямую лотки с точками водоразбора, не существует. Необходимо организовать большое вместилище для хранения собранной воды, которое позволит использовать ее только по мере надобности.

Прототипом всех современных резервуаров стала обыкновенная бочка. Ее и сейчас можно встретить на дачных участках, установленную прямо под водосточной трубой. Эффективность использования бочки условна, так как она обладает небольшим объемом и не подходит для водоснабжения дома. К тому же в ее конструкции не запланирована систем перелива, все излишки выплескиваются за края и поступают в грунт.

Для систем водонакопления изготавливают объемные резервуары, которые можно разделить на две категории:

Материал для всех видов одинаков – это полиэтилен, реже бетон, стекловолокно или сталь. Синтетические накопители дождевой воды лидируют, потому что не уступают по характеристикам аналогам из других материалов, в то же время намного легче их, соответственно удобнее для транспортировки и монтажа. Объем наземных емкостей – от 750 до 2000 л, подземных — от 2000 до 5000 л.

Большие подземные емкости оснащают поверхностным или погружным насосом для принудительного перемещения воды к точкам водоразбора. Использование различного оборудования требует дополнительной очистки жидкости. Для этого применяют систему фильтрации: на входе в резервуар устанавливают фильтр грубой очистки, такой же – на выходе.

Если вода поступает к раковинам для умывания или мытья посуды, требуются фильтры тонкой очистки с сеточкой не более 5 мкм, а также угольные многоступенчатые установки.

Подходит ли обычная водосточная система

Предположим, ваш частный дом оснащен полноценной ливневкой, включающей комплект желобов и лотков, водосточные трубы, пескоулавливатели и канализационный выход к септику. Возможна ли установка конструкции для использования дождевой воды в доме без кардинальных изменений? Безусловно, но придется дополнить схему накопительной емкостью и сопутствующим оборудованием.

Для начала придется проанализировать состояние аккумулирующей плоскости, то есть крыши. Следует проверить ее целостность, чистоту, а если нужно, поменять кровельное покрытие на более безопасное. Если ливневая конструкция из труб и лотков в порядке, прямо к ней можно присоединить большой полиэтиленовый бак заводского изготовления. В нижней части бака установить штуцер – для аварийного слива.

Если возникнет необходимость в установке большой подземной емкости, придется внести коррективы в старую конструкцию – скорее всего, изменить расположение труб канализации. Вырыв котлован и установив насосное оборудование, придется заново проложить коммуникации для стоков.

Предлагаем два варианта устройства систем использования дождевой воды – с наземным и подземным резервуаром.

Простая система с бочкой: пошаговая инструкция

Для сборки самой легкой схемы потребуется комплект для установки водостоков, фильтр, готовый бак для воды, короткий шланг и крепежная арматура.

Пластиковые желоба, лотки и трубы необходимого размера приобретаем в строительном магазине. Если не устраивает пластик, используем детали из оцинкованной стали, самодельные или заводского изготовления.

Собираем водосточную систему в следующем порядке:

При монтаже водостоков следим, чтобы был небольшой наклон в сторону трубы (2-3 см на 1 м). Размеры труб и желобов зависят от площади крыши. Например, диаметра 80 мм достаточно для оборудования ската 25-30 м². Собирая угловую трубу, к которой будет присоединен резервуар, не забываем вставить фильтр. Таким же фильтром для задержки мусора и песка можно оснастить воронку.

Маркером наносим разметку, определяя высоту установки водоотвода на уровне верхней части емкости.

Вынимаем отпиленный участок и на его место вставляем коллектор.

Герметично закручиваем водоприемник, затем к нему присоединяем шланг. Это сделать несложно, если заранее установить штуцер. Под крышкой резервуара вырезаем отверстие подходящего диаметра, второй конец шланга вставляем в него.

Еще один важный нюанс: грамотно подготовленное основание поможет лишней воде свободно уходить в грунт (или в канализационный приемник), а не разливаться вдоль дома или затапливать фундамент. Участок для установки резервуара засыпают гравием, сверху делают подставку из керамических блоков или кирпичей.

Схема устройства системы с подземным резервуаром

Большая емкость, установленная возле дома, сможет удовлетворить потребность в воде на 50 %. Благодаря специальной разводке дождевая вода будет поступать к точкам водоразбора, не требующим высокого качества жидкости: к туалетным бачкам, кухонным и поливочным кранам. Но и в этом случае устанавливаются фильтры.

Резервуар можно установить под водосточной системой на поверхности почвы, в подвале или специальном котловане, вырытом около дома. Мы выберем третий вариант, при котором емкость будет полностью погружена в грунт, следовательно, не станет занимать свободный участок возле здания и не портить красивый пейзаж своим технологичным видом.

Выбираем емкость объемом 2,5-3,5 тыс. литров, и, исходя из ее габаритов, подыскиваем место для установки. Кроме размеров при рытье котлована обязательно учитываем горизонты грунтовых вод и уровень промерзания. Глубина ямы должна быть примерно на 70 см больше высоты емкости, так как 20 см – гравийно-песчаная подушка, 50 см – слой земли над резервуаром (промерзающий в средней полосе и северных регионах в зимний период).

Далее действуем по схеме:

Безусловно, до подключения электрооборудования необходимо наладить систему подачи воды с крыши и сделать внутреннюю разводку. Установка водостоков происходит традиционным способом, труба через люк подает воду в емкость. Трубопровод из резервуара ведет к определенным, выбранным заранее точкам. Внутри дома, в подсобке или в подвале, оборудовано место для установки насоса, фильтров, контролирующего оборудования.

После монтажа и подключения необходимо произвести контрольный пуск: залить в емкость воды и включить насос. Если все в порядке, жидкость быстро поступит к точкам водоразбора.

Емкость не должна пустовать, так как подвижки грунта могут вызвать деформацию корпуса. Если в период засухи вода заканчивается, необходимо наполнить ее из основного источника. Чтобы не измерять уровень воды с помощью подручных средств, можно с внутренней стороны на стенке нарисовать своеобразную шкалу с делениями в долях или литрах.

Дождевая вода в отопительной системе

В некоторых случаях дождевую воду используют вместо дистиллированной жидкости или антифриза в системах обогрева частных домов. Природные характеристики – мягкость, отсутствие посторонних включений и чистота – делают ее подходящей для заливки в отопительную сеть. Чтобы убрать возможные загрязнения, «пойманные» в атмосфере, ее первоначально прогоняют через фильтр.

Кроме очистительных процедур помогает обогащение жидкости специальными ингибиторами и ПАВами, уменьшающими склонность воды к образованию коррозии и налета. Химические соединения способствуют растворению известковых и других отложений.

Видео о системах сбора дождевой воды

Обучающие информационные видеоролики помогут вам самостоятельно установить накопительную емкость для сбора дождевой воды.

Полезная теоретическая информация:

Подготовка пластиковой бочки для автономного водоснабжения:

Чистота и естественная мягкость дождевой воды позволяют использовать ее для домашних хозяйственных нужд, полива, а иногда – для заполнения отопительной системы. Благодаря большому накопительному баку и насосу, вы всегда сможете задействовать резервный источник воды, актуальный во время опустошения колодца.

опубликовано econet.ru

Самодельная наземная система сбора дождевой воды

Времяпрепровождение за городом или на даче заряжает энергией и дарит массу положительных эмоций. Правда, при наличии комфортных условий для жизни.

Для современного человека критериями комфорта является наличие электричества и воды. И именно с водой чаще всего возникают проблемы.

В некоторых районах, расположенных вдали от города, нет централизованного водоснабжения, а скважину или колодец — не везде можно сделать. Да и недешевое это удовольствие.

И даже если на участке имеется колодец или скважина, то вода, получаемая из них, идет в основном для бытовых нужд. А вот на полив огорода тратить ее жалко.

Поэтому не остается ничего другого, как искать дополнительные источники воды.

И одним из таких резервных источников является самодельная наземная система сбора дождевой воды. Изготовить ее своими руками совсем не сложно.

Плюсы и минусы системы сбора атмосферных осадков

Главное преимущество заключается, прежде всего, в том, что данная конструкция не требует постоянного обслуживания, а также дополнительных финансовых вложений.

Достаточно только единожды потратиться на покупку нужных материалов и монтаж.

Правда, есть у этой системы и существенный недостаток — это зависимость от погоды. Например, если лето будет жарким и засушливым, то ожидать дополнительных «вливаний» не стоит.

Но, с другой стороны, вы получаете бесплатную воду, которую можно использовать для полива и хозяйственных нужд — мытья посуды или уборки помещений. Да и автомобиль такой водой можно помыть при необходимости.

Для питья и приготовления еды дождевая вода малопригодна — во всяком случае без предварительной очистки точно.

Основные этапы работ

Первым делом необходимо подготовить площадку, на которой будет монтироваться кровельная система. Нужно снять верхний (растительный) слой грунта, а потом сделать уклон.

Далее автор устанавливает в три ряда опорные «точки» из шлакоблоков. В каждом ряду по 5 блоков.

Но конкретно в вашем случае размеры «крыши» могут быть другими, а потому и блоков может быть больше или меньше.

К крайним и центральным блокам в каждом ряду автор крепит металлический уголок. Сверху крепится уже обрешетка из деревянных брусков или досок.

После этого крепятся промежуточные балки — для равномерного распределения нагрузки. По периметру каркаса автор крепит металлические отливы.

Затем можно приступать к монтажу кровельного материала. В данном случае автор использует шиферные листы из оцинкованной стали. Но можно использовать и профлисты для кровли.

Еще одним обязательным элементом системы являются водосточные желоба, которые крепятся по периметру «крыши».

Причем желательно использовать желоба квадратной или прямоугольной формы, поскольку они обладают большей пропускной способностью.

Как работает система сбора дождевой воды

Дождевая вода (или вода, которая образуется при таянии снега) с «крыши» попадает в приемный резервуар.

Из этого резервуара по трубам вода поступает в накопительный бак.

Накопитель воды можно установить на земле, однако в этом случае он будет занимать дополнительное место на участке, и в жаркие дни вода в баке может зацвести.

Поэтому оптимальный вариант — заглубить накопитель в землю и установить водяной насос.

Подробно о том, как сделать наземную систему сбора дождевой воды, рекомендуем посмотреть в видеоролике ниже.

Оцените запись

[Голосов: 2 Средняя оценка: 4]

Сбор дождевой воды 101 | Руководство по сбору дождевой воды

Сбор дождевой воды — это сбор сточных вод со строений или другой непроницаемой поверхности для их хранения для дальнейшего использования. Традиционно это включает сбор дождя с крыши. Дождь будет собираться в желобах, которые направляют воду в водосточные трубы, а затем в какой-то резервуар для хранения. Системы сбора дождевой воды могут быть такими же простыми, как сбор дождевой воды в дождевой бочке, или столь же сложными, как сбор дождевой воды в большие цистерны для удовлетворения всех потребностей вашего домохозяйства.

Идея сбора дождевой воды обычно вызывает в воображении образы старой цистерны на ферме или мысли о развивающихся странах. Реальность такова, что сбор дождевой воды становится жизнеспособной альтернативой для обеспечения водой наших домохозяйств и предприятий. Это больше не только для фермы! Во многих странах, таких как Германия и Австралия, сбор дождевой воды является нормой. Благодаря движению за экологичное строительство, вы увидите, что системы сбора дождевой воды становятся все более популярными здесь, в Америке.

Сборник дождевой воды известен во всем мире под многими именами. Он варьируется от сбора дождевой воды до сбора дождевой воды и сбора дождевой воды. Кроме того, в других странах используются такие термины, как сбор воды с крыши или сбор воды с крыши.

Мы считаем, что сбор дождевой воды — жизнеспособная технология в городских условиях. Все, что необходимо, чтобы воспользоваться этим ресурсом, — это собрать свободную воду, падающую на вашу крышу, и направить ее в резервуар для хранения дождевой воды. Поступая таким образом, вы можете взять под свой контроль водоснабжение и полностью или хотя бы значительную часть потребности в воде. Системы сбора дождевой воды могут быть настроены для удовлетворения потребностей всего дома и / или ландшафта.

Сбор дождевой воды важен по нескольким причинам, но одна из самых важных — это то, что мы извлекаем выгоду из экономии воды в наших домах, поэтому нам нужно искать больше возможностей на открытом воздухе.

На следующем графике показаны успехи, достигнутые с нашими внутренними водопроводными устройствами благодаря сочетанию государственных стандартов и инноваций, разработанных компаниями по производству оборудования.Как видите, у нас не так много возможностей для повышения эффективности с помощью наших светильников для помещений. Что дальше … 0,2 галлона на смывной унитаз? Возможно нет!

Это явление известно как закон убывающей отдачи. Так где же произойдет следующая революция в области водосбережения? Мы уверены, что предлагаем услуги в тех областях, где произойдет эта революция.

Вы можете использовать дождевую воду везде, где используется водопроводная вода. Идея использовать питьевую воду для смыва наших туалетов и поливать газоны расточительна и безответственна, особенно в свете роста населения и нехватки воды по всей стране.Сбор дождевой воды — это способ озеленить ваш дом и уменьшить воздействие на окружающую среду.

В основном дождевая вода может использоваться в трех областях:

Использование для орошения
Для использования в помещениях, не предназначенных для питья
Целый дом, для питья

Вот несколько идей по конкретному использованию дождевой воды:

Ручной полив лужайки и сада
Подключение системы сбора дождевой воды к оросительной / спринклерной системе
Мойте автомобили
Помойте домашних животных
Пополните фонтаны и пруды с рыбой
Наполните бассейн
Замените водопроводную воду дождевой водой для мытья проезжей части и тротуаров (если вы не пользуетесь метлой).
Используйте его для всех помещений, не предназначенных для питья (туалеты и стиральные машины)
Используйте его для всех питьевых нужд при правильной фильтрации и дезинфекции
Используется в промышленных процессах вместо воды, очищенной в муниципальных целях

Количество осадков, которое вы можете собрать, определяется по следующей формуле:

1 ″ дождя x 1 кв.фут = 0,623 галлона

Чтобы рассчитать количество дождевой воды, которое вы можете собрать, вам необходимо знать среднегодовое количество осадков в вашем районе. Вы можете использовать приведенную ниже карту осадков, чтобы найти приблизительное количество осадков для вашего региона.

Итак, вы убедились, что хотите начать собирать дождевую воду у себя дома. Ниже вы найдете ресурсы, чтобы узнать, как лучше всего собирать дождевую воду в вашей ситуации. Вы также найдете информацию об основных компонентах системы сбора дождевой воды.Несмотря на то, что отвод дождевой воды — это старая технология, со временем произошло много улучшений за счет инновационных продуктов.

Единственное, что отличает следующие методы, — это масштаб системы. Все они следуют одним и тем же принципам, но различаются по эстетике и фактической эффективности экономии воды. Щелкните изображения, чтобы рассмотреть их поближе.

Создайте собственную систему сбора дождевой воды

Когда дело доходит до садоводства, вы, вероятно, задумывались о саде, почве и типе растений, которые хотите выращивать, но как насчет воды? В садоводстве и уходе за газоном требуется много воды, что в конечном итоге может привести к расточительству, что подводит нас к удивительности системы сбора дождевой воды.Это бесплатная вода, падающая с неба, и вам нужно только собрать ее.

При среднем количестве осадков крыша размером 25 × 40 футов может пролить до 600 галлонов воды за один час. Правильная система сбора урожая может улавливать до 80% всей дождевой воды, которая попадает на водосборный бассейн. Это больше воды, чем большинство из нас собирается уловить, но вы можете получить ее столько, сколько позволит размер вашего контейнера (ов).

Перед началом работы

Если вы планируете собирать дождевую воду, вам следует сначала узнать в местных постановлениях, разрешено ли вам это делать.Да, сбор дождевой воды в определенных местах незаконен, и я не хочу, чтобы вы нарушали какие-либо законы и не попадали в неприятности.

Что вам понадобится

Когда дело доходит до систем сбора дождевой воды своими руками, существуют десятки различных вариантов. Однако основы для них одинаковы. Вам нужно отвести дождь со своей крыши. Вам нужен контейнер, чтобы улавливать дождь, который стекает с крыши. Вам также необходимо легко достать собранную воду из емкости и направить ее туда, где вы хотите ее использовать.

Чтобы слить воду с крыши, вам, вероятно, не нужно много делать, так как я предполагаю, что у вас уже есть водосточные желоба и водосточная труба. Большинство водосточных труб доходят до земли, чтобы отвести воду из дома. Но для использования мы хотим, чтобы носик входил в наш контейнер. Таким образом, вам, возможно, придется удалить некоторые секции и даже добавить простую воронку или трубку, чтобы аккуратно попасть с нового конца водосточной трубы в контейнер.

И, говоря о контейнере, здесь варианты могут стать огромными.От дождевых бочек из ПВХ до металлических резервуаров для воды — возможности безграничны. Если у вас есть большая корзина для мусора, это лучший вариант. И в зависимости от того, сколько воды вы хотите использовать, вы можете использовать несколько бочек или мусорных баков и соединить их с помощью шланга или трубопровода, чтобы перелив переместился в следующую бочку.

И последнее, но не менее важное: вам понадобится втулка. Установите его возле дна банки / бочки, чтобы вы могли открывать и закрывать ее, чтобы вода вытекала, как кран на кухонной раковине.В Интернете есть несколько отличных практических рекомендаций с очень простыми инструкциями.

Несколько советов профессионала

Установите контейнер для улавливания на небольшом возвышении над землей (какая-то простая устойчивая платформа), чтобы можно было разместить под краном лейку, банку или контейнер хорошего размера, что упростит процесс наполнения.

Установите простой экран в верхней части водосточной трубы, чтобы отфильтровать любые листья и мусор, чтобы вода была единственным предметом, задерживаемым в вашем контейнере.Если водосточная труба, входящая в контейнер, не подходит идеально, вам также понадобится фильтр, чтобы не допустить попадания нежелательных предметов в вашу захваченную воду (для этого отлично подходит ландшафтная ткань).

Необходим какой-то дренаж под вашей сборной бочкой (мелкий гравий — отличный вариант), так как система, скорее всего, находится довольно близко к дому и фундаменту, и вы не хотите, чтобы вода переливалась к указанному фундаменту.

И, наконец, хотя это дешевый вариант получить использованную бочку у компании, которая использует бочки для хранения, убедитесь, что они не использовались для хранения масла, пестицидов или других токсичных веществ.Очистка ствола не гарантирует избавления от химикатов, поэтому рисковать не стоит.

1.1 Сбор дождевой воды из водосборных бассейнов на крышах

Применение соответствующей технологии сбора дождевой воды может сделать возможным использование дождевой воды как ценного и, во многих случаях, необходимого водного ресурса. Сбор дождевой воды практикуется более 4 000 лет и в большинстве развивающихся стран становится важным из-за временной и пространственной изменчивости осадков.Сбор дождевой воды необходим в районах со значительными осадками, но без какой-либо традиционной централизованной государственной системы снабжения, а также в районах, где отсутствуют качественные пресные поверхностные или грунтовые воды.

Годовое количество осадков от менее 500 до более 1 500 мм можно найти в большинстве стран Латинской Америки и Карибского бассейна. Очень часто большая часть дождя выпадает в течение нескольких месяцев в году, а в оставшиеся месяцы осадки немного или совсем отсутствуют.Есть страны, в которых годовое и региональное распределение осадков также значительно различается.

На протяжении более трех столетий водосборные бассейны на крышах и резервуары для хранения воды были основой домашнего водоснабжения на многих небольших островах Карибского моря. Во время Второй мировой войны несколько аэродромов также были превращены в водосборные бассейны. Хотя в некоторых странах использование водосборных систем на крышах сократилось, по оценкам, более 500 000 человек на островах Карибского моря хотя бы частично зависят от таких запасов.Кроме того, на больших территориях некоторых стран Центральной и Южной Америки, таких как Гондурас, Бразилия и Парагвай, сбор дождевой воды используется в качестве важного источника водоснабжения для бытовых нужд, особенно в сельских районах.

Техническое описание

Система сбора дождевой воды состоит из трех основных элементов: зоны сбора, системы транспортировки и складских помещений. Зона сбора в большинстве случаев — это крыша дома или здания. Эффективная площадь крыши и материал, используемый при ее строительстве, влияют на эффективность сбора и качество воды.

Транспортная система обычно состоит из желобов или труб, по которым дождевая вода, падающая на крышу, подается в цистерны или другие резервуары для хранения. Как водосточные трубы, так и поверхности крыши должны быть изготовлены из химически инертных материалов, таких как дерево, пластик, алюминий или стекловолокно, чтобы избежать неблагоприятного воздействия на качество воды.

Вода в конечном итоге хранится в резервуаре для хранения или цистерне, которая также должна быть изготовлена из инертного материала. Подходящими материалами являются железобетон, стекловолокно или нержавеющая сталь.Резервуары для хранения могут быть построены как часть здания или могут быть построены как отдельная единица, расположенная на некотором расстоянии от здания. На рисунке 1 показана схема водосборной системы на крыше в Доминиканской Республике.

· Все конструкции резервуаров для дождевой воды (см. Рисунки 2a и 2b) должны включать как минимум:

— Прочная надежная крышка
— Входной фильтр грубой очистки
— Переливная труба
— Люк, отстойник и слив для облегчения очистки
— Система вытяжки, не загрязняющая воду; е.g., кран или насос
— Слив для предотвращения образования луж возле резервуара пролитой водой

Дополнительные функции могут включать:

— Устройство для индикации количества воды в резервуаре
— Уловитель осадка, опрокидывающееся ведро или другой механизм «промывки грязи»
— Замок на кране
— Второй подземный резервуар для подачи воды для скота и т. д.

· Следующие вопросы необходимо рассмотреть в районах, где рассматривается проект системы резервуаров для дождевой воды, чтобы установить, требует ли отвод дождевой воды дальнейшего исследования:

— Существует ли реальная потребность в улучшенном водоснабжении?
— Имеются ли источники воды на большом расстоянии или загрязненные, или и то, и другое?
— Существуют ли в сообществе подходящие крыши и / или другие водосборные поверхности?
— Количество осадков превышает 400 мм в год?
— Занимает ли улучшенное водоснабжение видное место в списке приоритетов развития сообщества?

· Если ответ на эти пять вопросов положительный, это явный признак того, что сбор дождевой воды может быть возможным вариантом водоснабжения.Однако необходимо рассмотреть и другие вопросы:

— Какие альтернативные источники воды доступны в общине и как они соотносятся с водосборной системой на крыше?
— Каковы экономические, социальные и экологические последствия различных альтернатив водоснабжения (например, насколько способно сообщество платить за воду, полученную из других источников; каков потенциал внутри сообщества для деятельности, приносящей доход, которую можно использовать? для развития альтернативных источников воды; угрожает ли проект средствам к существованию каких-либо членов сообщества, например, продавцов воды?)
— Какие усилия были предприняты сообществом или сторонним агентством для внедрения улучшенной системы водоснабжения в прошлом? (Уроки можно извлечь из опыта предыдущих проектов. )

· Все водосборные поверхности должны быть из нетоксичного материала. По возможности следует избегать окрашенных поверхностей или, если использование краски неизбежно, следует использовать только нетоксичную краску (например, краски на основе свинца, хрома или цинка). Также следует избегать нависающей растительности.

Рисунок 1: Схема типичной системы отвода дождевой воды.

Источник: Хосе Пайеро, профессор-исследователь, Департамент природных ресурсов, Высший институт сельского хозяйства (ISA), Доминиканская Республика.

Объем использования

Сбор дождевой воды широко используется в Латинской Америке и Карибском бассейне, в основном для бытового водоснабжения и, в некоторых случаях, для сельского хозяйства и животноводства в небольших масштабах. В Бразилии и Аргентине сбор дождевой воды используется в полузасушливых регионах. В странах Центральной Америки, таких как Гондурас (см. Тематическое исследование в Части C, Глава 5), Коста-Рика, Гватемала и Сальвадор, сбор дождевой воды с использованием водосборных бассейнов на крышах широко используется в сельских районах.

В Сент-Люсии резервуары для хранения изготавливаются из различных материалов, включая стальные бочки (200 л), большие полиэтиленовые пластиковые резервуары (от 1 300 до 2 300 л) и подземные бетонные цистерны (от 100 000 до 150 000 л).

На островах Теркс и Кайкос есть несколько построенных правительством общественных систем сбора осадков. Правительственные постановления обязывают всех застройщиков строить цистерну для воды, достаточно большую, чтобы вместить 400 л / м ² площади крыши.

Крыши и искусственно построенные водосборные бассейны, такие как база на бывшей военно-морской базе США на Эльютере, являются обычным явлением на Багамах.Одно поселение (Уэйл-Кей) имеет водопроводную систему распределения, основанную на воде, улавливаемой с крыш. На Нью-Провиденс большинство старых домов собирают дождевую воду с крыш и хранят ее в цистернах средней вместимостью 70 000 л. Промышленные предприятия также используют дождевую воду с крыш, и была проведена предварительная оценка использования международного аэропорта Нассау в качестве водосборного бассейна. В многоэтажных многоквартирных домах и других районах, обслуживающих большие скопления людей (например, в отелях и ресторанах), водоснабжение дополняется водой из водосборных цистерн на крышах.

Ислас-де-ла-Баия у берегов Гондураса удовлетворяет значительную часть своих потребностей в питьевой воде за счет дождевой воды из водосборных бассейнов на крышах. Точно так же водосборные бассейны на крышах и цистерны являются важным источником водоснабжения для небольшой группы островов у северного побережья Венесуэлы.

В недавнем исследовании по водоснабжению сельских районов предусматривалось продолжение использования крыш и искусственно построенных водосборных бассейнов в тех частях сельской Ямайки, где отсутствует доступ к речным, родниковым или колодезным источникам воды.Считается, что более 100 000 ямайцев в значительной степени зависят от водосборов дождевой воды.

Эксплуатация и обслуживание

Рисунок 2A: Схема цистерны

Источник: Уолтер Сантос, Центр обучения сельскохозяйственному развитию, Бюро водных ресурсов, Комаягуа, Гондурас.

Рисунок 2B: Схема резервуара для хранения

Источник: Уолтер Сантос, Центр обучения сельскохозяйственному развитию, Бюро водных ресурсов, Комаягуа, Гондурас.

Для работы систем сбора дождевой воды требуется немного навыков и небольшой контроль. Основное внимание уделяется предотвращению загрязнения резервуара во время строительства и во время его пополнения во время дождя. Загрязнения водопровода в результате контакта с определенными материалами можно избежать, используя соответствующие материалы при строительстве системы. Например, на Монтсеррате, где 95% домов в районах средней и высокой плотности покрыты битумной черепицей на масляной основе, потребителям настоятельно не рекомендуется использовать этот источник снабжения для питья.Использование альтернативных кровельных материалов позволило бы избежать этой проблемы. Основными источниками внешнего загрязнения являются загрязнение воздуха, птичий и животный помет, а также насекомые. Бактериальное загрязнение можно свести к минимуму, поддерживая чистоту поверхностей крыши и водостоков, но полностью исключить его невозможно. Если вода предназначена для питья, необходимы фильтрация и хлорирование или дезинфекция другими способами (например, кипячением). При эксплуатации систем сбора дождевой воды следует учитывать следующие рекомендации по техническому обслуживанию:

· Особого внимания заслуживает процедура устранения «фола смыва» после длительного периода засухи.Первую часть каждого дождя следует отводить из резервуара для хранения, поскольку он, скорее всего, будет содержать нежелательные материалы, которые накопились на крыше и других поверхностях между дождями. Как правило, вода, уловленная в течение первых 10 минут дождя во время явления средней интенсивности, непригодна для питья. Количество воды, теряемой при отводе этого стока, обычно составляет около 14 л / м ² водосборной площади.
· Бак для хранения следует периодически проверять и очищать.Все резервуары нуждаются в очистке; их дизайн должен позволять это. Процедуры очистки заключаются в тщательной чистке внутренних стен и полов. Для очистки рекомендуется использовать раствор хлора с последующим тщательным ополаскиванием.
· Следует позаботиться о том, чтобы поверхности для сбора осадков были покрыты, чтобы снизить вероятность того, что лягушки, ящерицы, комары и другие вредители будут использовать цистерну в качестве питательной среды. Жители могут предпочесть позаботиться о предотвращении таких проблем, а не предпринимать корректирующие действия, такие как очистка или удаление воды, в более позднее время.
· Хлорирование цистерн или резервуаров для хранения необходимо, если вода будет использоваться для питья и бытовых нужд. Управление водного хозяйства острова Монтсеррат сконструировало нетрадиционное устройство для хлорирования с резиновой трубкой, фанерой, отрезком трубы из ПВХ длиной 1,2 м и зажимом для шланга для хлорирования воды с помощью таблеток хлора.
· Желоба и водосточные трубы необходимо периодически проверять и тщательно очищать. Периодическое обслуживание необходимо также проводить на любых насосах, используемых для подвода воды к выбранным участкам дома или здания.Чаще всего техническое обслуживание проводится только при выходе из строя оборудования.
· Системы сообщества требуют создания общественной организации для их эффективного обслуживания. Точно так же домашние хозяйства должны установить регламент технического обслуживания, который будет выполняться членами семьи.

Как уже отмечалось, в некоторых случаях дождевая вода обрабатывается таблетками хлора. Однако в большинстве случаев он используется без лечения. В таких случаях жителям рекомендуется кипятить воду перед употреблением.Если пользователи цистерн не обрабатывают воду, качество воды может быть обеспечено путем установки имеющихся в продаже поточных угольных фильтров или других устройств для очистки воды. Общественные водосборные бассейны требуют дополнительных мер защиты, в том числе:

· Ограждение мощеного водосбора для предотвращения проникновения животных, в первую очередь домашнего скота, таких как козы, коровы, ослы и свиньи, которые могут повлиять на качество воды.
· Очистка мощеного водосбора от листьев и другой растительности.
· Ремонт больших трещин в асфальтированном водосборе, возникших в результате движения почвы, землетрясений или воздействия погодных условий.
· Поддержание качества воды на уровне, при котором риски для здоровья сведены к минимуму. Во многих системах это связано с частым хлорированием материалов.

Проблемы, с которыми обычно сталкиваются при поддержании системы на эффективном уровне, включают отсутствие химикатов, необходимых для соответствующей обработки, и отсутствие адекватного финансирования.

Уровень участия

Уровень государственного участия варьируется в странах Латинской Америки и Карибского бассейна. На некоторых Карибских островах правительства регулируют проектирование систем сбора дождевой воды. На Виргинских островах США закон требует, чтобы при строительстве всех новых зданий были предусмотрены меры по улавливанию и хранению осадков, попадающих на их крыши. Закон требует, чтобы крыши были водосточными, а цистерны строились с объемом, зависящим от размера крыши, предполагаемого использования конструкции и количества этажей.Для типичного одноэтажного жилого дома закон требует, чтобы на каждый м площади крыши приходилось 400 л складских помещений. Строительство цистерн дополнительно регулируется Строительным кодексом Виргинских островов для обеспечения структурной целостности этих цистерн, которые обычно являются неотъемлемой частью фундаментов зданий. С 1 января 1996 года все новые жилые дома на Барбадосе обязаны строить водохранилища, если площадь крыши или жилая площадь равна или превышает 3 000 квадратных футов.Они также будут обязательными для всех новых коммерческих зданий с площадью крыши 1 000 квадратных футов и более. Скидка в размере 0,50 доллара США за галлон установленной емкости резервуара, эквивалентная 25% от общей площади крыши, будет предоставлена в качестве стимула Управлением водного хозяйства Барбадоса.

Цистерны, вероятно, останутся основным источником воды для жилых домов на нескольких Карибских островах. Даже если обязательные требования будут отменены, их использование останется широко распространенным, поскольку они обеспечивают водоснабжение, которое жители считают безопасным, достаточным и недорогим.

Стоимость

Стоимость этой технологии значительно варьируется в зависимости от местоположения, типа используемых материалов и степени реализации. В Бразилии стоимость цистерны 30 м ³ в сельских районах северо-востока составляет от 900 до 1 000 долларов, в зависимости от используемого материала. Сообщается, что на Виргинских островах США стоимость составляет от 2 до 5 долларов на 1 000 1. Затраты на строительство подземных цистерн могут сильно различаться в зависимости от размера и объема необходимых земляных работ.В Сент-Люсии средняя стоимость 1 5001 пластикового резервуара составляет 125 долларов.

В районе Чако в Парагвае для сбора дождевой воды использовались два разных типа цистерн: цистерны или резервуары для хранения, называемые aljibes, и цистерны с водоразделом, называемые tajamares. Капитальные затраты на 30 м цистерны ³ (aljibe) в Парагвае, как сообщается, составили 2000 долларов США, в то время как строительство 6000 м цистерны ³ tajamar, включая насосы с приводом от ветряных мельниц и распределительные трубопроводы , оценивается в 8 400 долларов.

Эффективность технологии

Технология сбора осадков зарекомендовала себя очень эффективной в нескольких странах Латинской Америки и на большинстве островов Карибского бассейна, где цистерны являются основным источником воды для жилых домов. Цистерны способны обеспечить достаточное количество воды для большинства бытовых нужд. Использование дождевой воды очень эффективно снижает потребность в коммунальной системе водоснабжения на Британских Виргинских островах.Он также обеспечивает удобный буфер в случае чрезвычайной ситуации или дефицита коммунального водоснабжения. Кроме того, из-за холмистой или гористой природы местности на большинстве Британских Виргинских островов в сочетании с рассредоточенным жилищным фондом сбор дождевых осадков представляется наиболее практичным способом обеспечения водой некоторых жителей. Во многих странах очень дорого, а в некоторых случаях экономически нецелесообразно распространять водоснабжение на все районы, где дома изолированы друг от друга, или в горных районах.

Крутые крыши из оцинкованного железа оказались относительно эффективными сборщиками дождевой воды, в то время как плоские бетонные крыши, хотя и высоко ценятся как защита от ураганов, очень неэффективны. Эффективность водосбора на крыше колеблется от 70% до 90%. Было подсчитано, что 1 см дождя на 100 м ² крыши дает 10 0001. Чаще всего урожай водосбора крыши оценивается в 75% от фактического количества осадков на площади водосбора после учета потерь из-за испарения в течение периодов. короткие легкие дожди чередуются с периодами продолжительного солнечного света.Аналогичным образом, с другой стороны, водосточные желоба и водосточные трубы обычно не могут справиться с дождями высокой интенсивности, и в эти периоды избыток воды стекает с крыши в отходы.

Пригодность

Эта технология подходит для использования во всех областях как средство увеличения количества доступной воды. Это наиболее полезно в засушливых и полузасушливых районах, где других источников воды мало.

Преимущества

· Сбор дождевой воды обеспечивает источник воды там, где она необходима.Он управляется и управляется владельцем.
· Обеспечивает существенный резерв на случай чрезвычайных ситуаций и / или поломки систем коммунального водоснабжения, особенно во время стихийных бедствий.
· Строительство водосборной системы для дождевой воды на крыше несложно, и местных жителей можно легко обучить ее созданию, что минимизирует ее стоимость.
· Технология гибкая. Системы могут быть построены для удовлетворения практически любых требований. Бедные домохозяйства могут начать с одного небольшого резервуара и добавить еще, когда они могут себе это позволить.
· Это может улучшить проектирование фундаментов зданий, когда цистерны сооружаются как часть каркаса зданий, как в случае обязательных цистерн.
· По физическим и химическим свойствам дождевая вода может превосходить свойства грунтовых или поверхностных вод, которые могли подвергаться загрязнению, иногда из неизвестных источников.
· Эксплуатационные расходы низкие.
· Строительство, эксплуатация и обслуживание не являются трудоемкими.

Недостатки

· Успех уборки дождя зависит от частоты и количества осадков; следовательно, это ненадежный источник воды во время засушливой погоды или продолжительной засухи.
· Низкая емкость накопителей ограничит сбор дождевой воды, так что система не сможет обеспечить водой в период с малым количеством осадков. Увеличение емкости хранения увеличивает стоимость строительства и эксплуатации и может сделать технологию экономически невыгодной, если она не будет субсидироваться государством.
· Утечка из цистерн может вызвать ухудшение несущих наклонов.
· Цистерны и резервуары для хранения могут быть небезопасными для маленьких детей, если не предусмотрена надлежащая защита доступа.
· Возможное загрязнение воды может происходить отходами животного происхождения и растительными веществами.
· Если обработка воды перед употреблением в питьевую воду проводится нечасто, из-за отсутствия необходимых ресурсов или знаний может возникнуть риск для здоровья; Кроме того, цистерны могут быть рассадником комаров.
· Системы сбора дождевых осадков увеличивают затраты на строительство и могут отрицательно сказаться на домовладении. Системы могут добавить от 30% до 40% к стоимости здания.
· Системы сбора осадков могут снизить доходы коммунальных предприятий.

Культурная приемлемость

В Латинской Америке и Карибском бассейне было обнаружено, что проекты, в которых местное сообщество с самого начала участвовало в планировании, реализации и обслуживании, имеют наилучшие шансы на продолжение и расширение.Те проекты, которые в основном осуществлялись местными жителями, имели гораздо более высокий уровень успеха, чем проекты, осуществляемые людьми, находящимися за пределами области, а те, в которые сообщество внесло идеи, средства и труд, имели больший успех, чем те, которые были спланированы, профинансированы и построены извне. Успешные проекты по сбору дождевой воды обычно связаны с общинами, которые считают водоснабжение приоритетным.

В странах Карибского бассейна разное отношение к использованию дождевой воды для бытовых нужд.Некоторые люди, для которых дождевая вода является единственным источником снабжения, используют ее для всех бытовых целей, от питья и приготовления пищи до стирки и других бытовых нужд. Другие люди, у которых есть доступ как к дождевой воде, так и к коммунальному водоснабжению, используют дождевую воду выборочно, для питья, садоводства или смыва туалетов, а также используют коммунальное водоснабжение для других целей. Эти различные отношения связаны с уровнем образования пользователей, а также с их традиционными предпочтениями. Различные слои общества должны быть проинформированы о преимуществах сбора дождевой воды и связанных с этим аспектах безопасности ее использования, в том числе об угрозе появления комаров и других проблемах общественного здравоохранения.

Дальнейшее развитие технологий

Необходимо лучше рассмотреть аспекты качества воды при сборе дождевой воды. Это могло произойти через:

· Разработка байпасных устройств первой промывки, которые более эффективны, проще в обслуживании и эксплуатации, чем существующие в настоящее время.
· Более активное участие министерства здравоохранения в мониторинге качества воды.
· Контроль качества строительства во время строительства.Другие потребности развития включают:
· Предоставление помощи из государственных источников для строительства цистерн соответствующего размера.
· Продвижение сбора дождевой воды в качестве альтернативы водоснабжению как государственным, так и частным секторами, с упором на экономию на счетах за воду.
· Оказание помощи населению в определении размеров, местонахождении и выборе материалов и строительстве цистерн и резервуаров для хранения, а также в разработке стандартизированных правил водоснабжения и мониторинга.
· Разработка новых материалов для снижения стоимости хранения.
· Подготовка руководящих материалов (включая требования к размерам) для включения сбора дождевой воды в среду управления водными ресурсами с использованием нескольких источников.

Источники информации

Контакты

Эдуардо Торрес, Investigador, Instituto Argentino de Investigaciones de las Zonas Aridas (IADISA), Bajada del Cerro de la Gloria s / n, Parque General San Martín, Casilla de Correo 507, 5500 Mendoza, Argentina.Тел. (54-1) 28-7995. Факс (54-1) 28-7995. Электронная почта: [email protected].

Луиза Тейшейра де Лима Брито, Пескисадора, EMBRAPA / CPATSA, BR-428 km 152, Zona Rural, Caixa Postal 2356, 300-000 Petrolina, Pernambuco, Brasil. Тел. (55-81) 862-1711. Факс (55-81) 862-1744. Эл. Почта: [email protected].

Хорхе Фаустино Марко, Líder, Proyecto RENARAN / Cuencas, Centro Agronómico Tropical de Investigación y Enseñanza (CATIE), Apartado 7170, Turrialba, Коста-Рика.Тел. (506) 556-6279 / 556-7830. Факс (506) 556-1576 / 556-1533. Электронная почта: [email protected].

Луис Альфредо Очоа, Ingeniero, Instituto Nacional de Sismología, Vulcanología, Meteorología e Hidrología (INSIVUMEH), Ministerio de Comunicaciones, Transporte y Guras Públicas, 7a Zavenala Тел. (502-2) 31-4967 / 31-9163. Факс (502-2) 31-5005.

Эрнесто Бонди Рейес, Генеральный директор, Генеральный директор Рекурсос Хидрикос (DGRH), Ministerio de Recursos Naturales, 100 метро al sur Campo Birichiche, Тегусигальпа, Гондурас.Тел. (504) 32-6250 / 32-1386. Факс (504) 32-1828.

Эухенио Годой Вальдовинос , Comisión Nacional de Desarrollo Regional Integrado del Chaco Paraguayo, Dirección de Recursos Hídricos, Casilla de Correo 984/273, Filadelfia, Paraguay. Тел. (595) 91-275. Факс (595) 91-493.

Milagros Martínez Esquea , Ingeniero Agrónomo, Instituto Nacional de Recursos Hidráulicos (INDRH), Programa de Manejo de Agua a Nivel de Finca, Av.Хименес Мойя, Centro de los Héroes, Apartado Postal 1407, Санто-Доминго, Доминиканская Республика. Тел. (809) 533-5804 / 532-4863. Факс (809) 532-5889.

Хосе Пайеро, Profesor-Investigador, Departamento de Recursos Naturales, Instituto Superior de Agricultura (ISA), Apartado 166, La Herradura, Santiago, República Dominicana. Тел. (809) 247-0082 / 247-2000. Факс (809) 247-2626 / 247-0085

Бваля Джон Мванса, Руководитель проекта, Управление водными ресурсами Барбадоса и исследования потери воды, Управление водного хозяйства Барбадоса, «Инвермарк», Гастингс, Крайст-Черч, Барбадос.Тел. (809) 430-9373. Факс (809) 430-9374.

Фелипе Сиснерос Эспиноза, профессор-исследователь, Instituto de Investigaciones de Ciencias Técnicas (IICT), Facultad de Ingeniería, Universidad de Cuenca, Av. 12 de abril s / n, Куэнка, Эквадор. Тел. (593-7) 831-688 / 819-891. Факс (593-7) 832-183. Электронная почта: [email protected].

Бернардин Жорж, Шеф-повар, Отдел гидрологии, Служба национальных ресурсов в окружающей среде, Министерство сельского хозяйства, des Ressources Naturelles et du Développement Rural, Av.Lamartinière 56, Порт-о-Пренс, Гаити. Тел. (509) 22-4057 / 45-4113. Факс (509) 22-3591.

Йоханнес Вранн, Ingeniero Forestal, Instituto Forestal (INFOR), Calle Huérfanos 554, Casilla de Correo 3085, Сантьяго, Чили. (56-2) 639-6189. Факс (56-2) 638-1286.

Маргарет Дайер-Хоу, Генеральный директор Управления водоснабжения Монтсеррата, почтовый ящик 324, Черч-роуд, Плимут, Монтсеррат, BWI. Тел. (809) 491-8440. Факс (809) 491-4904.

Марта Пинедо-Медина, Координатор, Секция водных ресурсов и почв, Министерство сельского хозяйства, животноводства и рыболовства, Кляйн Квартье, Н. 33, Кюрасао, Нидерландские Антильские острова. Тел. (599-9) 37-6170. Факс (599-9) 37-0723.

Мартин Сатни, Старший инженер по сельскому хозяйству, Министерство сельского хозяйства, земель, рыболовства и лесного хозяйства, здание НИС, 5-й этаж, Кастри, Сент-Люсия. Тел. (809) 450-2337. Факс (809) 453-6314.

Винсент Суини, Инженер-сантехник, Карибский институт окружающей среды и здоровья (CEHI), почтовый ящик 1111, The Home, Кастри, Сент-Люсия.Тел. (809) 452-1412. Факс (809) 453-2721. Эл. Почта: [email protected].

Моэкиран Аматали, Директор отдела гидравлических исследований, Магниевая улица 41 (Дуйсбурглан), почтовый ящик 2110, Парамарибо, Суринам. Тел. (59-7) 49-0963. Факс (59-7) 46-4901 / 49-0627.

Джозеф Э. Уильямс, Главный специалист по гигиене окружающей среды, Департамент гигиены окружающей среды, Министерство здравоохранения и социального обеспечения, Данкомб-Элли, Гранд-Терк, острова Тёркс и Кайкос, БВО.Тел. (809) 946-2152 / 946-1335. Факс (809) 946-2411.

Генри Х. Смит, Директор, Исследовательский институт водных ресурсов, Университет Виргинских островов, № 2, залив Джона Брюэрса, Сент-Томас, Виргинские острова США, 00802-9990. Тел. (809) 693-1063. Факс (809) 693-1074. Электронная почта: [email protected].

Бэзил Фернандес, Управляющий директор, Управление водных ресурсов, Сады Надежды, почтовый ящик 91, Кингстон 7, Ямайка. Тел. (809) 927-1878.Факс (809) 977-0179.

Библиография

Управление водного хозяйства Барбадоса. Подкомитет по водным ресурсам. 1984. Отчет о снабжении и использовании водосборов крыш и стоянок. Крайст-Черч.

Бернат К., Р. Курсье и Э.А. Сабурин. 1993. Cistern a de Placas, Técnicas de Construção. Ресифи, Массагано.

Экономическая и социальная комиссия для Азии и Тихого океана (ЭСКАТО). 1989 г.«Методы сбора дождевой воды и перспективы их применения в развивающихся островных странах». В «Развитие водных ресурсов в Азиатско-Тихоокеанском регионе: оценка и мониторинг безопасности плотин, тарифы на воду и сбор дождевой воды». Бангкок. С. 101-108. (Серия ООН по водным ресурсам № 63)

Эдвардс Д. и К. Келлер. 1984. Проект семинара по системам сбора дождевой воды на крыше (Учебное пособие) и приложение: Сбор дождевой воды для бытового водоснабжения в развивающихся странах. Ла-Пас, ЮНЕСКО / РОСТЛАК, ЮНИСЕФ, Instituto de Hidráulica e Hidrología.

EMBRAPA-CPATSA. нет данных Captación y Conservación de Agua de Lluvia para Consumo Humano. Петролина, ЧП, Бразилия. (Circular Técnica No. 12)

Гонгес, П. 1980. «Водоснабжение прибрежных островов и прибрежных сообществ». Документ, представленный на семинаре Организации Объединенных Наций / Научного совета Содружества (CSC) по водным проблемам малых островов, Барбадос.

Гулд, Дж. Э. 1990.«Развитие систем сбора дождевой воды: технологии и стратегии внедрения в 1980-х годах и уроки 1990-х годов». В: Опыт развития малых водных ресурсов в сельских районах: материалы Международного симпозиума по развитию малых водных ресурсов в сельских районах, Бангкок, Карл Дуйсберг Гезельзафт, Программный офис Юго-Восточной Азии, стр. 95 -105.

Hadwen, P. 1987. «Карибские острова: обзор крыш и специально построенных водосборных бассейнов».»В книге » Использование нетрадиционных водных ресурсов в развивающихся странах «. Нью-Йорк, Организация Объединенных Наций, стр. 455-468. (Серия» Природные ресурсы / вода «№ 22).

——, (ред.). 1980. Труды семинара Организации Объединенных Наций по водным проблемам малых островов. Бриджтаун, ПРООН.

——, и де А. Йонг. 1984. Улучшение водоснабжения в Сент-Винсент Гренадины. Кингстаун, проект ПРООН RLA / 82/023. (Неофициальный отчет 17)

Хаблер Р.Х. и Д. Х. Уоллер. 1987. «Качество воды систем сбора дождевой воды в восточной части Карибского бассейна». В Труды Третьей Международной конференции по системам резервуаров для дождевой воды. Кхон Каен, Таиланд, Университет Кхон Каен.

Heggen, RJ. 1984. «Системы сбора дождевой воды: обзор». В Труды Второй Международной конференции по системам резервуаров для дождевой воды (Х. Х. Смит, ред.). Сент-Томас, США, Карибский научно-исследовательский институт и филиал Виргинских островов, ASCE, стр.A3.1-A1-13.

Янссенс, Л. 1978. Предварительная оценка возможностей сбора дождевой воды в международном аэропорту Нассау. Нассау, ПРООН. (Проект BHA / 73/004, Технический отчет 3)

Junker, M. 1995. Abastecimiento de Agua Potable en los Asentamientos Indígenas de Diez Leguas. Филадельфия, Парагвай. Dirección de Recursos Hídricos de Paraguay e Instituto Federal de Geociencias y Recursos Naturales de Alemania. (Cooperación Hidrogeológica Paraguayo-Alemana, Informe Técnico N ° 1)

Келлер, С.1995. Posibilidades de Desarrollo del Chaco Paraguayo por el Control del Consume de Agua Subterránea y el Aprovechamiento de las Precipitaciones. Филадельфия, Парагвай / Ганновер, Алемания. Dirección de Recursos Hídricos de Paraguay e Instituto Federal de Geociencias y Recursos Naturales de Alemania. (Cooperación Hidrogeológica Paraguayo-Alemana, Informe Técnico N ° 14)

Леунг, Пинг-Сун и Ю-Си Фок. 1982. «Определение желаемого объема хранения в системе резервуаров для дождевой воды: стохастическая оценка».»В материалах Первой международной конференции по системам резервуаров для дождевой воды. Гонолулу, Гавайский университет, Центр водных ресурсов, стр. 233-244.

Лоренцо, Ньевес. 1988. Proyecto de Presupuesto para la Construcción de Cisternas Rurales en los Caseríos Corozalito y el Guanábano del Distrito Zamora Estado Flacón. Коро, Венесуэла, ФУДЕКО-ПИДЗАР.

MARAVEN. Gerencia de Relaciones Publicas, Gerencia de la Faja Petrolífera del Orinoco.1987. Tecnologia Alterna Cosechando la Lluvia. Маракайбо, Венесуэла.

Myers, L.E. 1974. «Сбор воды, 2000 г. до н.э. до 1974 г. н.э.». В Труды Симпозиума по сбору воды. Феникс, Аризона, Министерство сельского хозяйства США. (Отчет № ARS-W. 22, 1-7)

——, 1967. «Последние достижения в области сбора воды». ‘Journal of Soil and Water Conservation, 22 (3), pp. 95-97.

Департамент здравоохранения Новой Шотландии, n.d. Использование дождевой воды для бытовых нужд в Новой Шотландии. Галифакс, Северная Каролина, Канада.

Oliveira, A.M., and J.V. Martinez. 1987. Tecnologías Simples para Aproveitamentos de Pequeno Porte dos Recursos Hídricos do Semi-Árido Nordestino. Рио-де-Жанейро, Associação Brasileira de Geologia de Engenharia. (Artigo Técnico 14)

Oosterbaan, A.W.A. и J.Z. Мартинес. 1987. «Cisternas Rurales Tipo CPATSA. Un Manual para su Dimensionamiento, Construcción y Mantenimiento en el Chaco Central, Парагвай.»Филадельфия, Парагвай. PNUD Proyecto PAR / 86/003. (Неопубликовано)

Пенн, Гэри. 1986. Современное состояние водоснабжения Британских Виргинских островов. Документ, представленный главным инженером Департамента водоснабжения и канализации на Пятнадцатой Карибской конференции инженеров-водников, Тортола, 25-28 ноября.

Пескаторе, Италия и Ньевес Лоренцо. 1987. Captación y Conservación de Agua de Lluvia para Consume Humano: Cisternas Rurales, Dimensionamiento, Construcción y Manejo. Баркисимето, Венесуэла, ФУДЕКО-ПИДЗАР.

Перес Эрнандес, Давид. 1994. Aprovechamiento del Embalse San Francisco y Otras Fuentes Alternas de Agua en Macanao, Estado Nueva Esparto. Каракас, MARNR.

Труды Первой Международной конференции по системам резервуаров для дождевой воды. 1982. Гонолулу, Гавайи, Гавайский университет, Исследовательский центр водных ресурсов.

Труды Второй Международной конференции по системам резервуаров для дождевой воды. (Х. Х. Смит, ред.). 1984. Сент-Томас, USV.I., Карибский научно-исследовательский институт и отделение Виргинских островов, ASCE.

Труды Третьей Международной конференции по системам резервуаров для дождевой воды. 1987 г. Кхон Каен, Таиланд, Университет Кхон Каен.

Труды Четвертой Международной конференции по системам резервуаров для дождевой воды. 1989. Манила, Центр исследований международного развития, Канадское агентство международного развития и Филиппинская ассоциация водопроводных сетей.

Reller, R. 1982. Сбор дождевой воды для бытового водоснабжения в развивающихся странах. Вашингтон, округ Колумбия, USAID. (Проект «Вода и санитария для здоровья», рабочий документ № 20)

Rinehart, F. 1983. Качество воды в цистернах на острове Сент-Томас, Виргинские острова Соединенных Штатов. # 1 Залив Джона Брюэрса, Сент-Томас, Колледж Виргинских островов, Карибский научно-исследовательский институт. (Технический отчет № 15)

Раскин Р. и др. 1988 г. Поддержание качества воды в цистернах на Виргинских островах. # 2 Залив Джона Брейерса, Сент-Томас, Университет Виргинских островов, Исследовательский институт водных ресурсов. (Технический отчет № 30)

Santos, Walter W. 1992. Cosechas de Aguas de Lluvias Para Uso Domestico. Комаягуа, Гондурас, Centro de Entrenamiento de Desarrollo Agrícola, Dirección de Recursos Hídricos.

Шиллер, Э.Дж. и Б. Латам. нет данных Sistemas de Captación de Aguas Pluviales. Сантьяго, Чили, OPS / CEPIS.

Силва, А. де Соуза и Э. Роча Порто. 1982. Utilização e Conservação dos Recursos Hídricos en Areas Rurais do Trópico Semi-árido do Brasil. Петролина, ЧП, Бразилия, EMBRAPA-CPATSA. (Документ № 14)

—— и др. 1984. Cisternas Rurais. Dimensionamento, Construção e Manejo. Петролина, ЧП, Бразилия, EMBRAPA-CPATSA-SUDENE. (Circular Técnica No. 12)

—— и др. 1988 Captação e Conservação de Água de Chuva no Semi-árido Brasileiro: Cisternas Rurais.II. Agua para Consume Humano. Петролина, ЧП, Бразилия, EMBRAPA-CPATSA. (Circular Técnica No. 16)

Смит, Генри Х. 1983. Влияние различных факторов на размер систем резервуаров для дождевой воды. # 2 Залив Джона Брюэрса, Сент-Томас, Колледж Виргинских островов, Карибский научно-исследовательский институт. (Технический отчет № 19)

Thomas, E.N. 1980. «Искусственные и кровельные уловы дождевой воды на Бермудских островах». Документ, представленный на семинаре ООН / CSC по водным проблемам малых островов.Барбадос.

Организация Объединенных Наций. Департамент технического сотрудничества и развития. 1989. Кровельные отводы, кровельные покрытия, водостоки и водосточные трубы. Нью-Йорк. (Оценка и планирование водных ресурсов Организации Объединенных Наций на островах Тихого океана; проект ПРООН RAS / 87/009)

ЮНЕП. 1983. Сбор дождевых и ливневых вод в сельской местности. Найроби, стр. 92–113. (Серия «Водные ресурсы», 5)

Уоллер, Д.Х. 1982. «Дождевая вода как источник водоснабжения на Бермудских островах.»В материалах Первой международной конференции по системам резервуаров для дождевой воды. Гонолулу, Гавайский университет, Исследовательский центр водных ресурсов, стр. 184-193.

Возможность использования водосберегающих технологий: системы сбора дождевой воды

Система сбора: Поверхность крыши и желоба для улавливания дождевой воды и ее отправки в систему хранения
Входной фильтр: Сетчатый фильтр для улавливания крупного мусора
Дивертер первой промывки: Дивертер, который удаляет мусор, не захваченный входным фильтром, из первоначального поток дождевой воды
Резервуар для хранения: Резервуары для хранения, состоящие из материала пищевой полиэфирной смолы, одобренного U.S. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA), который имеет зеленый цвет и помогает уменьшить рост бактерий
Перелив: сливной патрубок, допускающий переполнение, если резервуар для хранения заполнен
Органы управления: Система управления, которая контролирует уровень воды и систему фильтрации
Система очистки: Система фильтрации и дезинфекции, которая обрабатывает воду в соответствии с непитьевыми или питьевыми стандартами
Насос: Насос для перемещения воды по системе туда, где она будет использоваться
Предотвращение обратного потока: Предотвращение обратного потока для обеспечения отрицательного давления вода не может течь обратно через систему в систему подпиточной воды
Расходомер: расходомер (с регистратором данных) для измерения производства воды
Электропитание: в системах могут использоваться либо обычные источники энергии, либо, для улучшения автономных возможностей , альтернативные источники, такие как автономные или связанные с сетью солнечные системы
Индикатор уровня воды: контролирует уровень воды в накопительном баке

Технологические соображения

Ниже приведены важные соображения при планировании проекта сбора дождевой воды.

Конечное использование: Предполагаемое конечное использование собранной дождевой воды определит тип оборудования для очистки, которое потребуется системе.
Расположение участка: выберите участки с достаточным количеством осадков для применения. Для получения дополнительной информации см. Карту доступности дождевой воды.
Области применения: выберите место, где есть несколько областей применения, которые могут использовать дождевую воду, например мытье транспортных средств, орошение ландшафтов и пылеподавление.
Размер водосборной площади (размер крыши): большая площадь крыши может улавливать значительное количество осадков, даже в районах с низким количеством осадков.
Емкость накопления дождевой воды: В районах с менее частым выпадением осадков могут потребоваться резервуары большего размера, чтобы обеспечить большую емкость накопления между подзарядкой воды. Увеличенный размер резервуара увеличит стоимость оборудования.
Уклон и тип кровли: Материал и уклон кровли влияют на количество собираемой воды. Крыши с более низким скатом, как правило, улавливают больше воды, чем крыши с крутым скатом. Крыша с более гладкой текстурой облегчает сток воды лучше, чем крыши с текстурой.
Расходы на воду: районы с более высокими расходами воды сделают проекты сбора дождевой воды более экономически жизнеспособными.
Разрешения: Могут потребоваться разрешения на сбор дождевой воды. Проконсультируйтесь с местным правительством или правительством штата. Для получения дополнительной информации см. Карту правил сбора дождевой воды.

Размер системы

Вот основные шаги для правильного определения размера резервуара для сбора дождевой воды.

Определите, сколько дождевой воды доступно для сбора урожая. Инструмент для сбора дождевой воды FEMP можно использовать для оценки количества ежемесячных осадков за типичный год, которые могут быть собраны с крыши или других твердых поверхностей.
Оцените потребность приложения в воде за тот же период. Если возможно, определите ежемесячный спрос на приложение за полный год.
Сравните количество ежемесячных осадков, которые можно собрать, с ежемесячной потребностью в воде в течение года. Достаточно ли осадков, чтобы удовлетворить значительную часть потребностей приложения?
Определите оптимальный размер резервуара для хранения, который обеспечивает достаточный объем для хранения достаточного количества осадков для удовлетворения спроса, не превышая при этом размер резервуара.

Примечание. Если в течение года выпадают осадки в больших количествах, может потребоваться резервуар большего размера для хранения дождевой воды во время влажных месяцев для использования в более засушливые месяцы. Для поддержания качества воды может потребоваться дополнительная обработка. Кроме того, может быть полезно сравнить еженедельные осадки с недельной потребностью, чтобы получить более точное представление о наличии осадков, необходимых для удовлетворения потребностей в воде.

Инструмент сбора дождевой воды FEMP использует следующую формулу для расчета ежемесячного количества дождевой воды, доступной для сбора урожая:

Собранных осадков за месяц (галлоны)

= Площадь водосбора (размер крыши) (квадратные футы) × Ежемесячное количество осадков (дюймы)

× Преобразование Фактор × коэффициент сбора

Где:

Площадь водосбора (размер крыши) — это размер крыши, на которой будут собираться осадки
Ежемесячное количество осадков — это общее количество осадков (в дюймах) за месяц
Коэффициент сбора — это коэффициент, применяемый к общему ежемесячному потенциалу сбора урожая для учета потерь в системе.Техасское руководство по сбору дождевой воды рекомендует использовать от 75% до 90%, в зависимости от того, насколько эффективно система сбора дождевой воды собирает осадки.
Коэффициент преобразования составляет 0,62, используемый для преобразования общего количества дождя (в дюймах), выпадающего на воду. площадь крыши для общего ежемесячного потенциала сбора урожая в галлонах.

Эксплуатация и обслуживание

Системы сбора дождевой воды требуют регулярной эксплуатации и технического обслуживания. Как правило, компоненты системы рассчитаны на регулярное техническое обслуживание, и производители часто предоставляют гарантию на несколько лет, от 15 до 30 лет на резервуары для хранения и трубопроводы и обычно от двух до 10 лет на насосы.

В таблице 1 перечислены рекомендуемые действия по эксплуатации и техническому обслуживанию (O&M) для основных компонентов. Эти действия должны сопровождать действия, рекомендованные в материалах производителя, относящихся к установленному оборудованию.

Таблица 1. Компоненты для сбора дождевой воды, показанные на рисунке 1, и соответствующие действия по техническому обслуживанию

1
907 Система сбора
907

Номер	Компонент	Описание	Действия по техническому обслуживанию	Рекомендуемая частота
Поверхность крыши и желоба для сбора дождевой воды и отправки ее в систему хранения.	Держите в чистоте и вдали от чрезмерного количества мусора, особенно после продолжительных периодов засухи или после штормов. Осмотрите поверхность крыши и убедитесь, что вода течет и стекает должным образом.	Еженедельно
2	Входной фильтр	Сетчатый фильтр для улавливания крупного мусора.	Очищайте фильтр и заменяйте его через регулярные промежутки времени, указанные производителем.	Еженедельно; интервалы, указанные производителем
3	Отводное устройство для первой промывки	Отводное устройство, которое удаляет мусор, не захваченный входным фильтром, из первоначального потока дождевой воды.	Держите в чистоте и вдали от чрезмерного количества мусора, особенно после продолжительных периодов засухи или после штормов. Убедитесь, что дивертер работает должным образом, отводя только первоначальный смыв воды во время дождя.	Ежемесячно и после продолжительных штормов
4	Резервуар для хранения	Резервуары для хранения, состоящие из одобренной FDA пищевой полиэфирной смолы зеленого цвета, которая помогает уменьшить рост бактерий.	Осмотрите бак на предмет трещин или утечек. Может потребоваться нечастая продувка для удаления осадка со дна резервуара. При регулярном обслуживании фильтров накопление осадка должно быть минимальным (от 2 мм до 2 дюймов в год).	Ежегодно
5	Перелив	Дренажный патрубок, который допускает перелив при заполнении накопительного бака.	Осмотрите сливной штуцер, чтобы убедиться, что в нем нет мусора.	Ежемесячно
6	Элементы управления	Система управления, контролирующая уровень воды и система фильтрации.	Убедитесь, что органы управления работают должным образом, визуально подтвердите реакцию на команды управления. При необходимости обратитесь к производителю для устранения проблем с элементами управления. Убедитесь, что проводка в хорошем состоянии.	Ежемесячно
7	Система очистки	Система фильтрации и дезинфекции, которая обрабатывает воду в соответствии со стандартами, не пригодными для питья или питья.	Очищайте и заменяйте фильтры через интервалы, указанные производителем. Убедитесь, что интервалы дозирования системы очистки достаточны для удовлетворения требований к качеству воды в системе.	Интервалы, указанные производителем
8	Насос	Насосы перемещают воду через систему к конечному использованию.	Проверить состояние двигателя. Проверьте чрезмерную вибрацию, шум или температуру. Выполняйте техническое обслуживание насоса, например смазку подшипников, в соответствии с указаниями производителя.	Ежемесячно; Интервалы, указанные производителем
9	Предотвращение обратного потока	Предотвращение обратного потока для предотвращения протекания воды при отрицательном давлении.	Пройдите утвержденный профессиональный тест ежегодно или с частотой, требуемой местным законодательством.	Ежегодно
10	Расходомер	Расходомер (с регистратором данных) для измерения добычи воды.	Убедитесь, что расходомер откалиброван в соответствии с инструкциями производителя прибора. Регулярно отслеживайте потребление воды по показаниям счетчиков автоматически (с помощью регистратора данных) или вручную с помощью журнала регистрации.	Ежемесячно
11	Электропитание	В системах могут использоваться обычные источники энергии или, для улучшения автономных возможностей, могут использоваться альтернативные источники, такие как автономные или связанные с сетью солнечные системы.	Проверьте источник питания и оборудование после отключения электроэнергии и убедитесь в отсутствии повреждений компонентов. Следуйте инструкциям производителя по эксплуатации и обслуживанию альтернативных автономных источников питания (например,г., солнечные фотоэлектрические панели).	По мере необходимости; Интервалы, указанные производителем
12	Индикатор уровня воды	Контролирует уровень воды в накопительном баке.	Убедитесь, что индикатор работает должным образом.	Ежемесячно
13 (не показано на рисунке 1)	Подключение к питьевой воде	Подача подпиточной воды (например, городская вода) для удовлетворения потребностей системы, когда количество осадков недостаточно для удовлетворения спроса (не показано) .	Осмотрите соединение подачи питьевой воды и устройство предотвращения обратного слива, а также убедитесь, что соединения находятся в хорошем состоянии и не имеют утечек. Соблюдайте все правила проведения испытаний, требуемые местными постановлениями.	Ежегодно

Очистка питьевой воды

Собранная дождевая вода обычно используется в непитьевых целях, но может соответствовать стандартам питьевой воды при дополнительной очистке. Для питьевых систем лицензированный оператор должен поддерживать систему, чтобы гарантировать, что она продолжает производить воду с качеством, пригодным для потребления человеком.Дополнительные соображения и компоненты, более характерные для систем с питьевой водой, показаны в таблице 2.

Таблица 2. Дополнительные соображения по эксплуатации и техническому обслуживанию, относящиеся к системе сбора дождевой воды для питья

Компонент	Описание	Действия по техническому обслуживанию	Рекомендуемая частота
Качество воды	Вода должна регулярно проверяться лицензированным оператором, чтобы гарантировать, что она безопасна для потребления человеком.	Провести тест качества воды; проверьте качество воды на предмет правильного химического баланса. Контролировать уровень мутности. Проверьте pH, температуру и остаток дезинфицирующего средства.	Daily
Картриджи / мембраны фильтров	Вода прокачивается через фильтры / мембраны, которые должны удалять не менее 99% частиц диаметром 3,0 микрона и более. Иногда это достигается поэтапно, когда фильтры устанавливаются последовательно.	При необходимости замените фильтры в соответствии с рекомендациями производителя.	Интервалы, указанные производителем
Системы дезинфекции — Может представлять собой комбинацию озона, хлорирования и ультрафиолетового (УФ) излучения.	Системы дезинфекции способны инактивировать (или уничтожить) вирусы, которые могут находиться в воде.	Убедитесь, что интервалы дозирования установлены так, чтобы обеспечить достаточную дезинфекцию количества воды, обрабатываемой через систему. Для выполнения этого требования необходим постоянный мониторинг. Убедитесь, что уровни подачи и впрыска химикатов соответствуют требованиям. Замените оборудование, такое как ультрафиолетовые (УФ) лампы, по истечении срока их службы. Срок службы УФ-лампы обычно составляет около года, и с возрастом ее эффективность начинает снижаться. Керамические и титановые пластины, предохранители и фильтры в генераторах озона могут нуждаться в очистке или замене. Проконсультируйтесь со спецификациями производителя относительно периодичности обслуживания.	Ежедневно; Интервалы, указанные производителем

Компонент

Описание

Действия по техническому обслуживанию

Рекомендуемая частота

Качество воды

Вода должна регулярно проверяться лицензированным оператором, чтобы гарантировать, что она безопасна для потребления человеком.

Провести тест качества воды; проверьте качество воды на предмет правильного химического баланса.

Контролировать уровень мутности.

Проверьте pH, температуру и остаток дезинфицирующего средства.

Daily

Картриджи / мембраны фильтров

Вода прокачивается через фильтры / мембраны, которые должны удалять не менее 99% частиц диаметром 3,0 микрона и более. Иногда это достигается поэтапно, когда фильтры устанавливаются последовательно.

При необходимости замените фильтры в соответствии с рекомендациями производителя.

Интервалы, указанные производителем

Системы дезинфекции — Может представлять собой комбинацию озона, хлорирования и ультрафиолетового (УФ) излучения.

Системы дезинфекции способны инактивировать (или уничтожить) вирусы, которые могут находиться в воде.

Убедитесь, что интервалы дозирования установлены так, чтобы обеспечить достаточную дезинфекцию количества воды, обрабатываемой через систему. Для выполнения этого требования необходим постоянный мониторинг.

Убедитесь, что уровни подачи и впрыска химикатов соответствуют требованиям.

Замените оборудование, такое как ультрафиолетовые (УФ) лампы, по истечении срока их службы. Срок службы УФ-лампы обычно составляет около года, и с возрастом ее эффективность начинает снижаться.

Керамические и титановые пластины, предохранители и фильтры в генераторах озона могут нуждаться в очистке или замене. Проконсультируйтесь со спецификациями производителя относительно периодичности обслуживания.

Ежедневно; Интервалы, указанные производителем

Ссылки по теме

FEMP создал серию альтернативных водных карт, чтобы помочь федеральным агентствам стратегически спланировать, где реализовать альтернативные водные проекты.Три из этих карт и один инструмент охватывают сбор дождевой воды:

Дополнительные возможности

Прочтите об этих дополнительных возможностях водосберегающих технологий.

23 Потрясающие системы сбора дождевой воды своими руками, которые можно построить дома

Около 600 галлонов дождевой воды можно собрать примерно из одного дюйма дождя, если он упадет с крыши площадью в тысячу квадратных футов. Разве это не похоже на много воды, которую можно собрать и использовать бесплатно?

Ну мы тоже так думали.

Вот почему мы с мужем начали собирать дождевую воду. Это отличный способ поливать скот, огород, цветы, а некоторые даже использовать его для питья.

Итак, сегодня я хочу представить вам список идей о том, как вы можете собрать дождевую воду.

Но прежде чем мы начнем, я хочу охватить все основы. Во-первых, не забудьте свериться с местными постановлениями перед сбором дождевой воды. Некоторые в последнее время стали немного разбираться в этом.

Во-вторых, перед тем, как пить дождевую воду, убедитесь, что вы тщательно изучили процесс очистки, чтобы защитить себя от возможных болезней.

Ладно, вот и все. Итак, приступим —

Сколько дождевой воды вы можете собрать с крыши?

Вот небольшой удобный калькулятор, который поможет вам оценить, сколько дождевой воды вы можете собрать с крыши. Чтобы использовать этот калькулятор, введите размеры вашей крыши (только область, подключенную к системе сбора дождевой воды) и количество осадков в дюймах.

Калькулятор сбора дождевой воды

Длина: футы
Ширина: футы
Осадки: дюймы
Рассчитать
0 галлонов

Ниже представлена таблица среднего общего годового количества осадков по штатам.Найдите штат, в котором вы живете, и введите число в поле «Осадки» на калькуляторе выше, чтобы рассчитать годовой сбор дождевой воды.

7 907 907 907 9072

Западная Вирджиния

Состояние	Сред. Общее годовое количество осадков (дюймы)
Алабама	58,3
Аляска	22,5
Аризона	13,6
Колорадо	15,9
Коннектикут	50,3
Делавэр	45,7
902 907 907 907 907 907 907 907 907 907 Флорида
Айдахо	18,9
Иллинойс	39,2
Индиана	41,7
		Kansas29
Кентукки	48,9
Луизиана	60,1
Мэн	42,2
Мэриленд	44,5 9087 907 907 Мериленд	44,5 907 907
Миннесота	27,3
Миссисипи	59
Миссури	42,2
Монтана	15.3
Небраска	23,6
Невада	9,5
Нью-Хэмпшир	43,4
907 907 907 907 907 907 Нью-Джерси 907 Нью-Джерси 907 Нью-Йорк	50,3
Северная Каролина	17,8
Северная Дакота	17,8
Огайо	39.1
Оклахома	36,5
Орегон	27,4
Пенсильвания	42,9
9087 9087 9087 9087 Южный Род-Айленд 907 907 907 Саут-Айленд 907 907 Дакота	20,1
Теннесси	54,2
Техас	28,9
Юта	12.2
Вермонт	42,7
Вирджиния	44,3
Вашингтон	38,4
	Вирджиния	45,2
45,2
45,2

Зачем собирать дождевую воду?

Прежде чем мы перейдем к основной части этой статьи, вот красивая инфографика от CustomMade, объясняющая, почему вы должны собирать дождевую воду дома и как это делать правильно.

23 Идеи по сбору дождевой воды

1. Самодельная система дождевой бочки

Этот сайт проведет вас через простой четырехэтапный процесс создания небольшой дождевой бочки. Он показывает вам все, от создания платформы до создания настоящей бочки для дождя и подключения ее к желобам.

И он также дает отличные визуальные эффекты, которые помогут вам в процессе. Так что, если вы хотите начать с малого и недорого, просто чтобы попробовать сбор дождевой воды, это может быть для вас хорошим вариантом.И если вы, как и я, сильно полагаетесь на визуальные эффекты при создании чего-либо, этот вариант может быть вам очень полезен.

Постройте эту водосборную систему

2. Дождевик Better Home DIY

Этот дождевой бочонок очень просто сделать. Для этого потребуется только мусорное ведро и несколько простых ручных инструментов. И он также имеет способ фильтровать крупный мусор из вашей дождевой бочки.

Таким образом, этот водосборный источник отлично подходит для небольших предметов, таких как полив небольшого сада или цветов.И это не займет много места, поэтому не привлечет внимание к вашей собственности.

Постройте эту водосборную систему

3. Дождевой бочонок из ПВХ

Мне нравится этот вариант дождевого бочонка. Я, вероятно, неравнодушен, потому что у нас есть несколько таких установок вокруг нашей собственности. Они очень прочные и отлично подходят для хранения большого количества дождевой воды. Я использую их, чтобы поить свой скот.

Однако, что делает это руководство таким замечательным, так это то, что в него включены не только подробности о том, как его построить.Но она также подробно рассказывает об ошибках, которые она допустила, и о том, как вы можете извлечь уроки из этих ошибок, чтобы добиться большого успеха с вашей системой сбора воды своими руками.

Постройте эту водосборную систему

4. Handy Man Rain Barrel

Мне нравится эта идея дождевой бочки. Причина в том, что он выглядит великолепно и очень функционально. Но его также можно построить с ограниченным бюджетом. По информации сайта, бюджет всего 100 долларов. Это неплохо, учитывая деньги, которые вы сэкономите на счетах за воду (или электричество, если на колодце.)

Итак, сайт предоставляет вам отличный список материалов и подробно описывает процесс сборки. И он предлагает пару картинок, чтобы помочь наглядным ученикам (например, мне).

Постройте эту водосборную систему

5. Базовая бочка для дождя

Эта бочка для дождя очень проста. Согласно сайту, если у вас есть несколько материалов, день и несколько столярных навыков, тогда вам должно быть хорошо.

Итак, если вы ищете водосборную систему, предназначенную только для полива вашего газона или сада, то эта должна подойти.Это небольшая система, но для базового использования она вполне подойдет.

Постройте эту водосборную систему

6. Дешевая бочка от дождя, сделанная своими руками

Эта бочка для дождя сделана из мусорного бака. Таким образом, это довольно дешево в изготовлении. И, судя по сайту, работает лучше, чем у большинства. Его тоже очень легко построить.

Итак, если вы хотите самостоятельно собирать дождевую воду, но при этом у вас ограниченный бюджет, рассмотрите этот вариант. С визуальной точки зрения это тоже выглядит неплохо.Так что этот вариант приравнивается к функциональному и приятному на вид. Вы не ошибетесь с такой классификацией.

Постройте эту водосборную систему

7. Средняя система сбора дождевой воды

Это не обычная система на заднем дворе. И это не то, чего, вероятно, даже хотели бы все. Но если вы живете на большом участке земли и нуждаетесь в достаточном количестве воды для содержания домашнего скота или сада, эта система, безусловно, будет вам полезна.

Таким образом, для этого варианта требуется отдельный навес, чтобы закрыть большой резервуар для воды.У них есть солнечная система очистки. И это более крупный проект, чем упоминалось в некоторых других. Но если это сработает для вас, обязательно подумайте о том, чтобы сделать это. Большой проект часто создает действительно отличный продукт.

Изучите эту водосборную систему

8. Руководство для начинающих по борьбе с дождем

Этот вариант немного отличается. На самом деле это то, что почти каждый должен прочитать, прежде чем собирать дождевую воду. Он обеспечивает вход и выход для каждого типа водосборной системы.

Также он информирует вас о некоторых потенциальных проблемах, с которыми вы можете столкнуться. Кроме того, в нем рассказывается, как установить базовую систему водосбора. Я включил его, потому что это отличный ресурс, который также дает несколько идей.

Изучите эту систему водосбора

9. Бочка Rain Barrel за 15 долларов

Этот ресурс великолепен! Я люблю это по многим причинам. Во-первых, потому, что он сохраняет настоящую традицию DIY. Вы не только получаете что-то функциональное. Но вы получаете его по выгодной цене.Во-вторых, они говорят вам, где найти свою бочку, чтобы вы могли оставаться в рамках выгодной цены.

И если это не просто отправит вас на луну, в конце концов, вы получите дождевую бочку, которая поможет вам собрать много дождевой воды, чтобы поддерживать вашу собственность в хорошем состоянии без каких-либо дополнительных затрат. Нет ничего лучше, ребята.

Постройте эту водосборную систему

10. The YoungHouseLove Rain Barrel

Этот сайт дает отличный ресурс для создания вашей собственной дождевой бочки.Они предлагают отличные фотографии своей сборки и множество деталей.

И что еще лучше, готовый продукт выглядит очень привлекательно. Опять же, это не большая водосборная система. Но можно полить несколько цветов или овощей. Но тоже выглядит довольно дискретно.

Постройте эту водосборную систему

11. Система 275 галлонов

Теперь мы начинаем немного расширяться. Если у вас есть небольшая приусадебная территория, в которой вам нужно поливать мелкий скот и большой сад, эта система должна хорошо подойти для ваших нужд.

Итак, этот сайт дает вам много подробностей о том, как построить эту водосборную систему. Кроме того, он предлагает множество отличных фотографий, которые, надеюсь, помогут на этом пути.

Построить эту систему сбора воды

12. Система сбора дождевой воды 1,100

Это большая система сбора дождевой воды. Но пусть это вас не пугает. Вам не придется тащить какой-то сверхбольшой танк, который нужно закопать под землю. (Это будет позже.)

Нет, на самом деле, это занимает 4 металлических резервуара для воды, которые будут соединены вместе.И это видео отлично поможет вам пройти процесс сборки от начала до конца. Так что проверьте это и посмотрите, может ли это сработать для вас.

Постройте эту водосборную систему

13. The Basic Rain Barrel

Эта статья — отличный ресурс. Он сообщает вам все, что вам нужно знать в краткой форме о сборе и использовании дождевой воды.

Но затем он продолжает давать вам подробные инструкции по созданию собственной дождевой бочки. Так что, если вы ищете информацию и базовый план дождевой бочки, это может быть для вас полезным ресурсом.

Постройте эту водосборную систему

14. Дождевая бочка для мусора

Многие люди делают экономичные дождевые бочки из мусорных баков. Но мне очень понравился этот урок, потому что он, на мой взгляд, очень подробный. И она дает отличное изображение очень красивого, аккуратного на вид готового продукта.

Однако самое крутое то, что все это делается по картинке. Так что это отличная новость для тех, кто ищет что-то простое. Для этого продукта даже слов не требуется.Но вы получаете полезные пошаговые картинки, которые отлично подходят для визуального конструктора.

Постройте эту водосборную систему

15. Бочка Pretty Rain

Эта бочка для дождя уникальна сама по себе. Почему? Потому что купили красивую бочку. Если вы живете в многоквартирном доме и вам нужна более дискретная водосборная система, то вам может действительно понравиться эта, потому что она будет гармонировать с вашими цветочными горшками.

Кроме того, это очень простая сборка. Они предлагают очень подробную инструкцию и пошаговые картинки, что является приятным бонусом.

Постройте эту водосборную систему

16. Дождевик с фильтром для мусора своими руками

Этот дождевой бочонок для мусора — это еще один шаг вперед, чем многие. Они показывают, как отфильтровать ствол от любого мусора, попадающего в вашу систему. Это здорово, так как предотвращает засорение. По моему опыту, нет ничего более раздражающего, чем попытка полить завоевавшие приз петунии, когда шланг забивается.

Итак, если вы согласны со мной в этом вопросе, кратко бегло взгляните на это руководство.Вы можете обнаружить, что вам это действительно нравится. Он также должен быть недорогим, поскольку построен из мусорного ведра.

Постройте эту водосборную систему

17. Видео о бочке от дождя своими руками

Это еще один отличный урок по созданию бочки для дождя. Это отличный вариант для тех, кто живет в районе со строгими правилами для вашей собственности. Они покажут вам, как замаскировать этот бочонок от дождя, чтобы он гармонировал с вашей собственностью.

Так что, если вам нужна красивая бочка от дождя, то это вполне может быть то, что вы искали.Не говоря уже о том, что они дают вам подробное видео, чтобы показать вам, как завершить этот проект. Мне кажется, это отличный проект.

Постройте эту водосборную систему

18. Видеоурок по изготовлению самодельной «бочки для дождя»

Это видео — еще один отличный урок. Теперь он не будет гармонировать с вашей собственностью. Но если вы тот, кому просто нужна функциональность, вместо того, чтобы вписываться в нее, вы, вероятно, действительно оцените этот проект.

Таким образом, помимо того, сколько воды вы можете в нем хранить, на самом деле кажется довольно простым собрать его.И у вас также есть отличная серия видео, которая поможет вам от начала до конца.

Постройте эту водосборную систему

19. Бак-дозатор

Этот вариант не предназначен для самостоятельного изготовления. Однако это действительно отличный вариант для хранения воды. Итак, допустим, вам нужен отдельный способ хранения воды, или вам просто не нужна очевидная система сбора дождевой воды, расположенная вокруг вашей собственности.

Что ж, тогда этот вариант подходит вам (скорее всего). Если вы живете в доме, под которым есть пространство для ползания, вы просто установите этот резервуар-дозатор под своим домом, и в нем будет накапливаться дождевая вода.Разве это не здорово?

20. Автономный сборщик дождевой воды

Это действительно отличная идея, если вам нужен простой сборник дождевой воды. Достаточно просто взять резервуар для воды и поставить на него большую воронку.

Таким образом, когда идет дождь, вся дождевая вода направляется в ваш резервуар, так что вы не пропустите столько же. Если вы спросите меня, это действительно довольно гениальная мысль.

Постройте эту водосборную систему

21. Дождевой бочонок из оцинкованной стали

Это довольно интересная идея для дождевого бочонка.Они покажут вам, как превратить оцинкованный прикладной резервуар в бочку для воды. Мне он нравится, потому что он выглядит деревенским и прекрасно вписывается в любой современный интерьер.

Но он также будет прочным и вмещает много воды. Так что, если вам нужна водосборная система, которая впишется в ваш внешний вид, это может быть отличным вариантом для этого.

Постройте эту водосборную систему

22. Резервуар для воды Fencewell

Когда я это увидел, я сразу же подумал: «Как здорово!» И это действительно отличная идея для резервуара для воды.Но это не вариант DIY.

Однако, если вы тот, кто хотел бы резервуар для воды, который не занимал бы много места и мог бы даже использоваться в качестве ограждения, то вам действительно может понравиться эта идея резервуара для воды. Это совсем другое, мягко говоря.

Проверьте эту систему водосбора

23. Массивная система водосбора

Эта конкретная система водосбора используется в пустыне для дома из мешков с землей. Это может быть проект «сделай сам», но для этого потребуется много ноу-хау.

Так что, если вы ищете огромную водосборную систему для питьевой воды и для полива большой усадьбы, то это может быть хорошим вариантом для вас. Вероятно, это было бы дороже. Однако вы можете посчитать, что оно того стоит, когда почувствуете выгоду от снабжения своей собственной водой.

Ознакомьтесь с этой системой сбора воды

Итак, это 23 варианта систем сбора дождевой воды. Некоторые из них сделаны своими руками и предназначены для хранения небольшого количества воды для полива растений и домашнего скота.

И другие — более крупные коммерческие варианты сбора и очистки вашей собственной воды для всего, для чего вы могли бы ее использовать. Я надеюсь, что вы нашли их полезными и что они пробудили в вас несколько творческих идей.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

3 типа систем сбора дождевой воды для вашей автономной игры

Сбор дождевой воды — отличный способ собрать первичную или дополнительную воду, живя вне сети, но есть несколько основные соображения, прежде чем вы начнете.Это в основном сводится к количеству воды, которую вы можете собрать, законности сбора дождевой воды и вещам, которые могут повлиять на то, насколько хорошо ваш дом подходит для сбора дождевой воды.

Подойдет ли мне сбор дождевой воды?

Самый важный фактор, влияющий на то, работает ли для вас сбор дождевой воды, — это количество осадков, которое вы получаете в среднем. После этого вам нужно принять во внимание размер вашей крыши, чтобы знать, сколько воды вы можете ожидать собирать каждый год.

У.S. У Министерства энергетики есть отличный ресурс для определения среднего количества осадков. Он дает вам краткий обзор лучших районов страны для выпадения осадков и может помочь вам сразу увидеть, предлагает ли ваш район хороший потенциал для сбора дождевой воды.

Зная, сколько осадков вы можете ожидать, вы можете рассчитать среднее количество дождевой воды, которое вы сможете уловить. Один дюйм осадков обеспечивает 0,623 галлона воды на квадратный фут. Чтобы узнать, сколько воды может генерировать ваша крыша, умножьте квадратные метры на среднее количество осадков, а затем на.623.

В качестве примера:

Крыша площадью 800 кв. Футов X 20 дюймов осадков X 0,623 = 9 968 галлонов в среднем в год.

Законен ли сбор дождевой воды?

Законность сбора дождевой воды зависит от того, где вы живете. На федеральном уровне нет никаких ограничений на личный сбор дождевой воды, но во многих штатах есть правила, которые влияют на вашу способность использовать дождевую воду.

У Министерства энергетики США есть еще один отличный ресурс, который дает вам подробную информацию о правилах и положениях, касающихся сбора и использования дождевой воды, по штатам.

Физические характеристики вашей водосточной системы

Безусловно, наиболее важным физическим аспектом является тип вашей крыши. Лучшими типами крыш для улавливания дождевой воды являются металлические и черепичные крыши, для которых не подходит асфальт.

При использовании битумной черепицы существует реальный риск того, что химические вещества попадут в собранную воду, что сделает ее непригодной практически для любой задачи.

Кроме того, форма, конфигурация и даже наклон вашей крыши могут повлиять на эффективность сбора дождевой воды.Простые остроконечные крыши с определенными желобами проще всего использовать, в то время как что-то вроде многогранной крыши или особенно А-образной рамы может быть довольно сложной задачей.

Очистка воды

Сколько вам потребуется для очистки дождевой воды, зависит от того, как вы планируете ее использовать. Если вам нужен хороший источник воды для использования в саду или для домашнего скота, все, что вам нужно, — это простой предварительный фильтр для удаления отложений и другого мусора.

Если вы хотите полностью использовать в своем автономном доме дождевую воду, вам необходимо как предварительно отфильтровать ее от отложений, прежде чем они попадут в резервуар, так и пропустить через более точный и мощный постфильтр, чтобы удалить другие загрязнения. загрязнители и потенциальные патогены.Вы можете сделать это, используя либо поточную систему для насосных систем, либо что-то вроде Big Berkey или другой системы фильтрации воды.

Установка системы сбора дождевой воды

Во-первых, позвольте мне сказать, мы — решительные сторонники управления ливневыми водами, сбора дождевой воды и всех стратегий водопотребления. Сохранение воды — неотложная глобальная проблема , поэтому нелегко увести кого-либо от сбора дождевой воды для любого использования, но полная система сбора и очистки дождевой воды для использования в домах — это дорогостоящая и сложная установка, которая не всегда необходимо.

Когда люди исследуют идеи экологически чистой жизни вне сети, включая сбор дождевой воды, они часто попадают на страницы Earthship, но это не более чем уловки домов, которые никогда не следовало вывозить из пустыни. Вы можете прочитать больше здесь, где мы обсуждаем плюсы и минусы сбора дождевой воды в сельской местности, а также то, является ли это хорошей идеей.

Земные корабли не работают в холодном климате

Вкратце, если вы находитесь в районе с обильными грунтовыми водами, финансовые затраты, а также экологические затраты на сбор дождевой воды на крыше, а затем ее хранение и очистку часто значительно превышают эквивалентные затраты на колодезную воду.

Вы, конечно, знаете лучше нас, но север Виннипега, Канада, вряд ли регион, отчаянно нуждающийся в альтернативных водных решениях, подобных этому. Если вы возьмете воду со своей крыши и просто отведете ее от дома и позволите ей впитаться в землю, она будет естественным образом отфильтрована и будет ждать, пока вы откачите ее из колодца.

Система сбора дождевой воды с крыши: сбор, хранение и использование (120 фото)

сбор, хранение и использование (120 фото)

Какие бывают системы для сбора воды

Элементы системы для сбора воды

Резервуары для сбора воды

Идеи для собора вода

Какие плоскости подходят для сбора воды

Создание водосточной системы для дождевой воды

Уход за системой сбора дождевой воды

Фото процесса сбор дождевой воды

Как сделать систему сбора дождевой воды с крыши своими руками?

Как сделать систему сбора дождевой воды своими руками

Принцип работы сбора дождевой воды

Установка сборки воды

Видео Как сделать сбор дождевой воды

Эффективный сбор дождевой воды — строим систему своими руками (видео урок + 150 фото)

Западный подход – ни капли в пустую

Для чего и как собирать воду

Монтаж системы

Усовершенствование простейшего. Опыт бывалых

Емкость-накопитель

Фото методов сбора дождевой воды

Как сделать систему сбора дождевой воды с крыши своими руками? | Garden-Zoo.ru

как устроить накопители для использования

Самодельная наземная система сбора дождевой воды

Плюсы и минусы системы сбора атмосферных осадков

Основные этапы работ

Как работает система сбора дождевой воды

Сбор дождевой воды 101 | Руководство по сбору дождевой воды

Создайте собственную систему сбора дождевой воды

1.1 Сбор дождевой воды из водосборных бассейнов на крышах

Возможность использования водосберегающих технологий: системы сбора дождевой воды

Технологические соображения

Размер системы

Эксплуатация и обслуживание

Очистка питьевой воды

Ссылки по теме

Дополнительные возможности

23 Потрясающие системы сбора дождевой воды своими руками, которые можно построить дома

Сколько дождевой воды вы можете собрать с крыши?

Калькулятор сбора дождевой воды

Зачем собирать дождевую воду?

23 Идеи по сбору дождевой воды

1. Самодельная система дождевой бочки

2. Дождевик Better Home DIY

3. Дождевой бочонок из ПВХ

4. Handy Man Rain Barrel

5. Базовая бочка для дождя

6. Дешевая бочка от дождя, сделанная своими руками

7. Средняя система сбора дождевой воды

8. Руководство для начинающих по борьбе с дождем

9. Бочка Rain Barrel за 15 долларов

10. The YoungHouseLove Rain Barrel

11. Система 275 галлонов

12. Система сбора дождевой воды 1,100

13. The Basic Rain Barrel

14. Дождевая бочка для мусора

15. Бочка Pretty Rain

16. Дождевик с фильтром для мусора своими руками

17. Видео о бочке от дождя своими руками

18. Видеоурок по изготовлению самодельной «бочки для дождя»

19. Бак-дозатор

20. Автономный сборщик дождевой воды

21. Дождевой бочонок из оцинкованной стали

22. Резервуар для воды Fencewell

23. Массивная система водосбора

Была ли эта статья полезной?

Мы ценим ваши полезные отзывы!

Следуйте за нами в социальных сетях:

3 типа систем сбора дождевой воды для вашей автономной игры

Подойдет ли мне сбор дождевой воды?

Законен ли сбор дождевой воды?

Физические характеристики вашей водосточной системы

Очистка воды

Установка системы сбора дождевой воды

Добавить комментарий Отменить ответ
