Как сделать 4-х скатную крышу: устройство, узлы

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

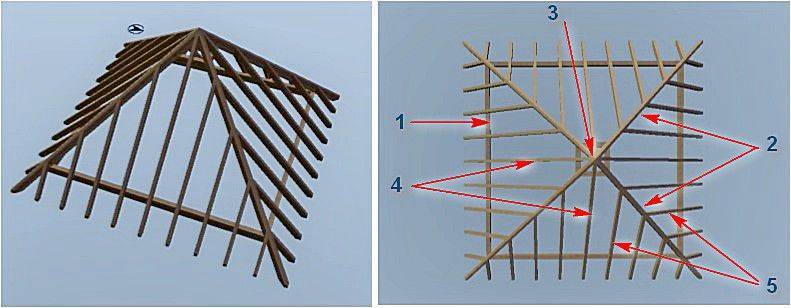

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

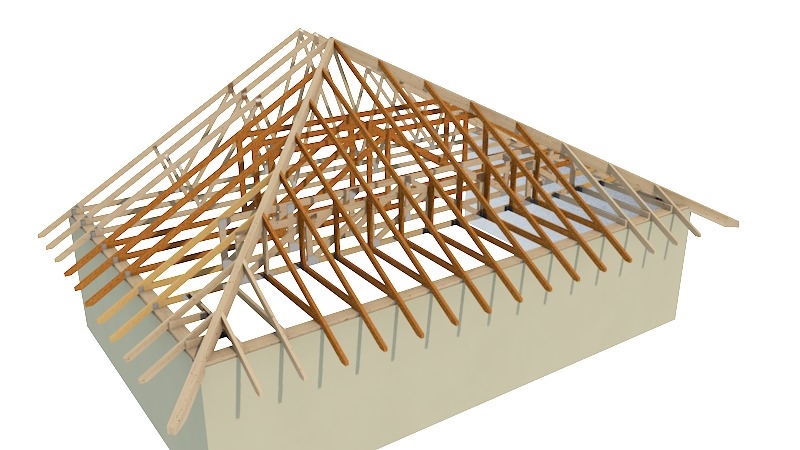

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

Крайние стропила делают сдвоенными.
Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Как сделать 4 х скатную крышу.

Как построить четырехскатную крышу. Видео: стропильная система вальмовой крыши

Виды четырехскатных крыш

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Полувальмовые

Полувальмовые крыши — датская и голландская

Угол наклона скатов и высота крыши

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему . Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Мауэрлат
— элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель
— особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Опирание накосной стропильной ноги

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

Как крепить нарожники и полуноги

Как крепить нижние концы стропил

Датская полувальмовая крыша

Крайние стропила делают сдвоенными.
Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Устройство 4 скатной шатровой крыши на примере беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из , после — .

Размер граней — по сечению среза стропильных ног

Виды четырехскатных крыш

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Общее устройство шатровой крыши

Устройство вальмовой кровли в общих чертах

Полувальмовые

Полувальмовые крыши — датская и голландская

Угол наклона скатов и высота крыши

Один из вариантов стропильной системы полувальмовой крыши

Стропильная система четырехскатной крыши вальмового типа

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Мауэрлат
— элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как спаривать стропила из досок

Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель
— особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Опирание накосной стропильной ноги

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Крепление накосного стропила к мауэрлату

Как крепить нарожники и полуноги

Способы крепления

Как крепить нижние концы стропил

Скользящее крепление для стропил

Несколько вариантов крепления стропил к мауэрлату

Датская полувальмовая крыша

Стропильная система четырехскатной крыши: датской полувальмовой

Крайние стропила делают сдвоенными.
Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Устройство 4 скатной шатровой крыши на примере беседки

Схема стропильной системы шатровой крыши для беседки

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Размер граней — по сечению среза стропильных ног

Стропильная система 4 скатной вальмовой крыши собрана

Испытания прошли успешно

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему
, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами
.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой
. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!

Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ
.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают
.

Особенно важно правильно уложить пленку в коньковой части
. Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными
. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно
, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Вконтакте

Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

Вальмовая конструкция
имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
Полувальмовая конструкция
имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
Шатровые крыши
своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
Сложнее всего самостоятельно построить четырехскатную крышу
сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

Мауэрлат
. Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
Лежни
– это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
Стропила
делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
Стойки
нужны для поддержания каркаса четырехскатной конструкции.
Коньковый прогон
– горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
Затяжки
– горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
Нарожники
– это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
Подкосы
– специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
Кобылка
– это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:

Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
Размечают стропила и выпиливают по шаблону выемку.
Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Стропильная система четырехскатной крыши: расчёт, фото

Для зданий большой площади двускатная кровля не обеспечивает требуемой защиты и надежности. Такая конструкция опирается только на 2 внешние несущие стены, поэтому нагрузка на стропила чрезмерно велика. Для большого дома лучше выбрать четырехскатную крышу, которая эффективно выдерживает атмосферные нагрузки и более равномерно распределяет давление на внешние несущие стены и фундамент.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Виды стропильных систем

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

Различия систем: 1) Висячая 2) Наслонная

Описание стропильной конструкции

Возведение вальмовой кровли требует от мастера профессиональных знаний и опыта. Чертежи стропильной системы четырехскатной крыши этого типа включают следующие элементы:

Мауэрлат – основание каркаса, укладываемое на несущие стены. Так как опорными являются все стороны дома, элемент крепится по периметру здания. Поскольку четырехскатные крыши строят на больших объектах, мауэрлат должен быть высокой прочности. Обычно используют брус 150×150 или 100×100. Мауэрлат не требуется, если строение выполнено из дерева. В этом случае основанием служит верхняя обвязка стен.
Коньковый прогон устанавливается горизонтально на линии пересечения трапециевидных скатов и служит соединительным элементом.
От каждого конца прогона отходят 3 опоры, называемые центральными стропилами. Их возводят независимо от шага остальных элементов.
Диагональные (угловые) стропила соединяют коньковый брус с углами здания. Это самые длинные опоры, имеющие наибольший уклон.
Параллельно направлениям скатов на вальмах возводят короткие стропила, скрепляющие угловые опоры (стороны треугольников) с мауэрлатом.
Боковые края трапеций с основанием соединяют нарожниками, а две параллельных стороны – промежуточными опорами.
Шпренгель используют для повышения прочности. Представляет собой брусок, расположенный ближе к углу здания, концы которого устанавливают на смежные стены.
При установке подкосов и стоек образуется шпренгельная ферма – дополнительный узел конструкции.
Затяжки применяют в висячей стропильной системе. Они крепятся на двух противоположных опорах.
В наслонной конструкции присутствует лежень, который укладывается на несущую стену по центру здания и принимает на себя часть нагрузки.

Особенность полувальмовой крыши в том, что нижний край каждого треугольного ската поднимается на высоту фронтона, тем самым укорачивая диагональные стропила. Четырехскатная крыша шатрового типа более проста. В конструкцию каркаса входят аналогичные составляющие вальм и внутренняя связка. Все элементы усиления предназначены для одной цели – стянуть каркас в узлы и сделать его жестким.

Особенности системы и расчет

Крыша с четырьмя скатами способна выдерживать высокие ветровые и снеговые нагрузки. Чтобы кровля была практичной, надежной и на отлично выполняла возложенные на нее функции, проводят точный расчет всех элементов. Уклон скатов вальмовой крыши не превышает 40°. Возведение шатровой системы предусматривает угол от 40 до 60°.

Расчет опорной конструкции основан на взаимной зависимости длины пролета, стропильного шага и сечения бруса. Второй параметр выбирается индивидуально исходя из имеющегося материала и удобства крепления. В самых протяженных конструкциях шаг стропил составляет 2,15 м, а в большинстве случаев выбирают 90 см.

Расстояние определяет сечение опор. Чем дальше друг от друга разместить стропила, тем толще потребуется доска. Размер сечения зависит и от длины самих опор. Связь – прямо пропорциональная. Чтобы стропила выдерживали усилие изгиба, выбирают материал большего сечения. У 6-метровых опор с шагом 90 площадь в разрезе равна 75×200 мм, а у 3-метровых – всего 50×150.

Проведение строительных мероприятий

Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20 %. Порядок выполнения работ:

Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента служит железобетонный пояс с гидроизоляцией.
Установка лежня необходима в наслонной стропильной системе. Для этой цели используют брус сечением 100×200.
К лежню вертикально крепят стойки. Если внутренние стены отсутствуют, столбы устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают стойки в ровном вертикальном положении. Шаг столбов – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
Прогон вальмовой системы крепится на вершинах стоек.
Первыми возводятся диагональные стропила, которые придают жесткости центральным опорам и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
Последними в каркасе возводят шпренгели. Эти элементы принимают на себя нагрузку нижней четверти угловых стропил.
Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.

Профессиональный подход в сборке прочного каркаса определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы сооружения в целом.

Расчет четырехскатной крыши дома —

Расчет параметров четырехскатной крыши

Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Шатровая крыша

Вальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией:

односкатная;
двухскатная;
четырехскатная;
полувальмовая;
мансардного типа;
шатровая крыша;
4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится:

рассчитать эту величину для каждого ската;
сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил:

необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
длину ската измеряют от нижней части конька до верхней части карниза;
для парапетов, свесов и брандмауэров следует добавить 5% длины;
для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности:

Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

Как можно рассчитать четырехскатную крышу?

Возведение загородного дома — это довольно ответственный строительный проект, требующий значительных капиталовложений. Наиболее сложным этапом в строительстве дома является возведение кровельной конструкции. К примеру, точный расчет четырехскатной конструкции крыши поможет существенно уменьшить затраты на ее обустройство. Поэтому нужно знать четкий порядок выполнения необходимых расчетов для крыши.

Типы четырехскатной кровли:

Легче произвести расчет крыши со скатами правильной формы без дополнительных сложных геометрических изломов.

Но сегодня при строительстве загородных домов пользуются большой популярностью вальмовые конструкции крыш с множеством скатов разной формы. То есть, крыша дома может одновременно иметь скаты трапециевидные, прямоугольные, треугольные и других геометрических форм.

Правила расчета четырехскатной крыши

Основные правила, которых стоит придерживаться при выполнении расчета четырехскатной кровельной конструкции:

Чертеж поверхности кровли нужно разбить на более простые геометрические фигуры и сделать для каждой индивидуальный рисунок с обозначением всех размеров. Чем проще геометрические фигуры, тем легче рассчитать четырехскатную крышу.
Для измерения длины конкретного ската крыши дома необходимо вычислить расстояние от конька кровельной конструкции до крайней линии карниза.
Рассчитывается каждый отдельный скат следующим способом — перемножаются площадь фигуры, косинус его угла наклона.
Если скат имеет форму неправильного прямоугольника, он разделяется визуально на простые геометрические фигуры, которые рассчитываются отдельно, а их значения складываются.

Расчет покрытия

Покупка строительных материалов для крыши требует серьезных финансовых затрат, при оптимизации которых можно существенно сэкономить. Поэтому, рассчитывая площадь четырехскатной кровельной конструкции для разных покрытий, рекомендовано учитывать следующие нюансы:

Для шиферного покрытия. Для вычисления площади крыши под кровельное покрытие из шифера необходимо знать точные габариты самого здания, ширину свеса. При наличии данных параметров намного легче рассчитать искомую величину по такой формуле — суммируется длина здания и ширины двух карнизных свесов, далее полученное значение умножается на сумму ширин здания и двух карнизных свесов; полученное новое значение умножается на косинус угла карнизных свесов. Также, покупая шифер, нужно учитывать нахлест, с которым отдельные листы шифера укладываются друг на друга. Примерно к рассчитанному количеству шиферных листов нужно добавлять еще пять процентов.
Для металлочерепицы. В данном случае для проведения расчетов понадобится длина карнизных свесов всего периметра дома, длина кровельного конька вдоль всей кровли, геометрические параметры здания, длина ендов, а также всех примыканий. При покупке листов профнастила дополнительно нужно учитывать то, что 15 процентов материала идет на прирезку.
Для мягких рулонных кровельных покрытий. Это самый распространенный материал для покрытия четырехскатных кровельных конструкций в частном домостроении. Расчет плоскости покрытия осуществляется так же, как для шифера, плюс дополнительно учитываются затраты на покрытие кровельного конька и ендов.

Применяя несложную технологию расчетов по выше представленным формулам, можно получить максимально точные данные по количеству необходимого стройматериала, например металлопрофиля, что поможет существенно сэкономить денежные средства при его закупке.

Заключение

Проектирование конструкции дома со всеми отдельными элементами — это достаточно сложная, кропотливая работа. На данном этапе главное — не ошибиться в расчетах, поэтому рекомендуется их по несколько раз перепроверять. Облегчить эту задачу поможет наглядный чертеж конструкции в уменьшенном масштабе.

Также расчет четырехскатной конструкции крыши можно произвести при помощи оналйн-калькулятора в интернете. Данный инструмент поможет рассчитать не только требуемое количество кровельного покрытия, но и пиломатериалы для изготовления стропильной системы и обрешетки.

Расчет четырехскатной крыши: детальная работа с цифрами

Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона ↑

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.
Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

результаты расчета шага стропил , сечения стропил, пролетов конструкции стропил, результаты анализа несущей способности фундамента и опор. тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

силы и скорости ветра в районе строящегося дома; интенсивности осадков; используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа ↑

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

5º–18º – рулонное покрытие, 14º–60º – кровельный металл, асбестоцементные листы; 30º–60º – черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

шаг стропил и их несущая способность, какие использовать стропила – наслонные или висячие, необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания, необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

на прочность – стропила не должны сломаться; на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок.
К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

объем материалов для кровли, тепло- и гидроизоляции, количество обрешетки, стропильную систему, уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

величина нахлестов; отходы при раскрое; величину свесов карниза и фронтонов.

Посмотрите, как выполняется расчет вальмовой крыши онлайн калькулятором.

как покрыть, расчёт, устройство, монтаж, фото

Из всех существующих конструкций кровли именно 4-скатная крыша из металлочерепицы обеспечивает прекрасную устойчивость, высокую долговечность и самый лучший внешний вид из всех возможных. Необходимо лишь правильно выполнить укладку металлочерепицы на вальмовую крышу. Задача не из легких, если учесть, что треугольные вальмы не очень подходят для прямоугольных листов металлической кровли.

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

У четырехскатной конструкции есть ярко выраженные преимущества:

Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;
Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Важно! Из-за того, что поверхность кровельного листа является профилированной, потребуется правильно подобрать угол наклона, чтобы косые дожди не проникли под коньковую накладку.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60^о. Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

Устройство четырехскатной крыши из металлочерепицы

Конструктивно каркас под укладку кровельного покрытия ничем не отличается от стропильной системы для шифера или ондулина.

Дополнительные два ската собираются из наслонных стропил, уложенных на вальмовые стропила. Четырехскатные конструкции могут состоять из пары трапециевидных скатов и двух треугольных вальм. Этот вариант подойдет для местности с большим количеством осадков и достаточно низкими температурами в зимнее время

Для средних широт чаще используются четырехскатные кровли с вальмовыми скатами датской схемы. Она проще и доступнее в строительстве. Кроме того, удается уменьшить отходы металлочерепицы на вальмовой крыше, так как дополнительный скат имеет не треугольную, а трапециевидную форму.

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35^о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

Важно! Иная ситуация с датскими вальмовыми крышами. Две трапециевидные вальмы всегда оказываются под углом, составляющим 1/3 от величины подъема главных скатов.

В этом случае малые вальмы необходимо поднимать до угла в 15^о, иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45^о.

Как рассчитать металлочерепицу на вальмовую крышу

Укладка кровельного материала на четырехскатной поверхности требует предварительного расчета геометрии покрытия и оценки затрат по расходу кровельного листа.

Проще всего, посчитать количество материала можно с помощью планиметрии. Для датской схемы вычислить площадь вальмовых и основных плоскостей можно, используя формулу равнобедренной трапеции. Затем полученную величину умножают сначала на 10%, чтобы учесть перекрытия листов, а затем на 20% на обрезку краев.

Если нужно составить смету на четырехскатную крышу из металлочерепицы, то лучше всего воспользоваться графическим способом:

Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Таким способом удается не только выполнить расчет, но и подобрать оптимальный размер металлочерепицы. Если расчет выполнен на профессиональном уровне, то количество отходов уменьшится с 20% до 15%.

Как монтируется металлочерепица на вальмовую крышу

К процессу укладки можно приступать только после того, как полностью выполнена обрешетка стропильного каркаса, уложена пароизоляция, и нашита монтажная планка.

Раскладка и подрезка

Монтаж металлочерепицы на четырехскатную крышу начинается с выкладки и нарезки листов вдоль ребра пересечения скатов. Часть листов поднимают на крышу и укладывают на малом вальмовом скате, вдоль линии «перелома» крыши. Чтобы упростить работу, от конька до карниза натягивают разметочный шнур, он должен проходить точно по осевой вальмовой стропильной балке. Это поможет правильно выравнивать кромку в процессе подгонки.

Начиная с нижнего ряда, листы последовательно укладывают на ребро вальмы и по шнуру размечают линию реза. В результате получается линия ступенек из металлочерепицы. Не разбирая ступенчатый ряд, аналогичным способом вырезают и выкладывают материал со смежной стороны вальмового ската. Между кромками должна оставаться щель шириной 3-4 мм, по завершению работ ее закроют доборной накладкой.

Крепление на обрешетке

После того как были выложены все четыре ребра четырехскатной вальмовой крыши, необходимо выровнять кромки нижних листов так, чтобы они располагались на одном горизонтальном уровне. Для этого можно использовать шнуровую разметку или более современный лазерный уровень.

По завершению раскроя металлочерепицы на вальмовой крыше листы маркируют, подписывают и отправляют на подкраску линии реза. Далее монтируют карнизную планку и капельник. Остальную часть вальмовой кровли укладывают так, как и в случае двухскатной крыши. После того как заполнен нижний ряд металлочерепицы, ее сразу пришивают саморезами к каркасу. Делается это для того, чтобы избежать случайного смещения материала, например, при подгонке или из-за сильного ветра.

Советы и рекомендации

Слабым звеном невысокой вальмовой кровли являются места примыкания и ребро на стыке двух скатов. Несмотря на то, что линия в обоих случаях закрывается доборными планками, уложенного под накладку уплотнителя не хватает, чтобы обеспечить защиту от затекания воды.

Поэтому под стык обязательно вклеивают дополнительный слой гидроизоляции, а под кромки материала укладывают Омега – профиль. В результате, даже если вода проникнет под накладку, профиль остановит ее и перенаправит вниз по склону. Омегу обязательно пришивают к обрешетке стропильной системы и проклеивают силиконовым герметиком. Теперь, даже если ветер будет гнать дождевую воду поперек крыши, поток просто перехлестнет через ребро вальмовой кровли. Кроме того, дополнительная подкладка существенно увеличивает жесткость ребра.

Заключение

Из всех возможных вариантов построения кровли для дома 4-скатная крыша из металлочерепицы оказывается наиболее трудоемкой. Кроме непосредственной укладки материала, нужно будет потратить как минимум один рабочий день на то, чтобы разметить и обрезать кромки листов в соответствии с расчетами и замерами на стропильном каркасе. Оставшуюся часть материала можно использовать для пошивки облицовки внутри чердачного помещения.

устройство и как сделать своими руками

Разновидности

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Рекомендуем к прочтению:

Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

Составляющие элементы

Мауэрлат. Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
Стойки нужны для поддержания каркаса четырехскатной конструкции.
Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

Рекомендуем к прочтению:

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:

Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
Размечают стропила и выпиливают по шаблону выемку.
Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Как крыть крышу четырехскатную крышу?

Вальмовая кровля или как покрыть четырехскатную крышу профнастилом?

Одним из самых важных элементов любого строения является его крыша. Именно она предохраняет здание от различных воздействий внешней среды, выполняя при этом свою главную задачу — защиту строительных конструкций от воды. Не меньшее значение имеет и внешний вид крыши.

Формы крыш могут быть самыми разнообразными. Конструкцию их выбирают с учетом погодных условий местности, материала кровельного покрытия и стиля, выбранного архитектором. Это могут быть односкатные или двускатные кровли, а также плоские кровли более характерные для промышленных зданий. Но особой популярностью пользуется вальмовая четырехскатная крыша из профнастила, причем вне зависимости от климата в регионе.

Оглавление статьи (нажмите, чтобы открыть)

Преимущества и разновидности вальмовых крыш из профнастила

Особенностью вальмовой кровли являются четыре ската, наклоненные со всех четырех сторон здания. Устройство такой крыши намного сложнее, чем у односкатной или двускатной кровли, но такая конструкция имеет целый ряд важных достоинств.

Одним из самых главных преимуществ вальмовой крыши из профлиста является ее обтекаемая форма. Это очень важно для регионов с высокими ветровыми нагрузками. У четырехскатной крыши отсутствуют фронтоны, а ведь именно фронтонные свесы односкатной и двускатной кровли чаще всего разрушаются в результате «подрыва» ветром.

Вторым очень важным достоинством вальмовой кровли является то, что ее стропильная система имеет объемную жесткую форму. Вследствие особенностей конструкции стропильной системы, все грани крыши наклонены примерно одинаково. Благодаря этому они равномерно распределяют нагрузку, действующую на кровельное покрытие, на все несущие конструкции здания.

Существует несколько разновидностей четырехскатных вальмовых крыш. Чаще всего для зданий прямоугольной формы используется 4-х скатная кровля из профнастила, у которой длинные боковые грани имеют форму трапеции, а короткие торцевые грани — форму треугольников. Крыши, в которых треугольные вальмы заканчиваются выше карнизов боковых граней, называются голландскими или датскими.

У зданий квадратной формы все четыре грани одинаковы, имеют форму треугольника и сходятся в одной точке. Такая крыша называется шатровой. Все эффектные крыши сложных ломаных форм проектируются именно на основе вальмовой четырехскатной конструкции.

Как перекрыть четырехскатную крышу профнастилом?

Для кровельного покрытия вальмовых крыш могут использоваться как штучные, так и листовые материалы. К штучным материалам относятся различные виды черепицы, такие как керамическая, цементно-песчаная и битумная.

Листовые кровельные материалы — это оцинкованное железо, профнастил, металлочерепица и листовая медь. Наиболее часто используемый листовой материал, которым перекрывается крыша вальмовая — профнастил с цветным полимерным защитно-декоративным покрытием.

Как и для любой другой крыши, при монтаже вальмовой кровли важно правильно рассчитать расход материала. Из-за того, что скаты такой крыши имеют форму трапеций и треугольников, расчет расхода кровельных материалов несколько сложнее, чем для классической двускатной формы. Для этого придется вспомнить школьные уроки геометрии и рассчитать площадь трапеций и треугольников боковых фронтов и вальм.

Поэтому до того, как накрыть четырехскатную крышу профнастилом, лучше на листе бумаги нарисовать по-листовую раскладку профнастила с учетом необходимых нахлестов и длины карнизных свесов.

На первый взгляд может показаться, что из-за необходимости резки крайних листов по диагонали, при перекрытии вальмовых крыш листовыми материалами, образуется очень много отходов. Однако стоит учитывать, что отрезанные части листов отлично подойдут для перекрытия торцевых треугольных вальм.

Перед тем, как покрыть четырехскатную крышу профнастилом, нужно, как и для любой другой кровли, уложить поверх стропил слой гидроизоляции или паропроницаемой мембраны. Затем устанавливается контробрешетка, обрешетка и только после этого приступают к креплению профнастила. Когда перекрывается четырехскатная крыша, профлист крепится точно так же, как и на любой другой кровле.

Устройство скатной кровли из профлиста

Как уже говорилось выше, вальмовая кровля состоит из четырех скатов. Два из них являются боковыми, как у классической двускатной кровли, а два дополнительных расположены между ними. Они заменяют собой фронтоны и наклонены внутрь крыши.

Эти наклонные треугольные скаты и называются вальмами. Поскольку боковые скаты обычно имеют большую длину, чем вальмы, как двускатная, так и вальмовая кровли имеют две вершины, соединенные между собой коньком.

Благодаря наклону вальм, боковые скаты имеют форму трапеции. Из-за такой их формы, конструкция стропильной системы вальмовой кровли имеет ряд особенностей.

Отсутствие фронтонов

В четырехскатной вальмовой кровле отсутствуют фронтоны. Поэтому под коньковый брус обязательно устанавливают опорные стойки из бруса сечением 100х100 мм.

Шаг между стойками должен быть 3-4 м. Опирают их на доску, сечением 150х50 мм, уложенную плашмя на перекрытие здания. Называют эту доску лежнем. Под лежень необходимо обязательно уложить слой рулонной гидроизоляции.

Диагональные стропила в четырехскатной крыше из профлиста

Отличительной чертой стропильной системы вальмовой кровли являются угловые или, по-другому, диагональные стропила. Они соединяют концы конькового бруса с углами дома. Именно эти элементы передают всю нагрузку, действующую на кровельное покрытие, на несущие конструкции здания.

Угловые стропила, в связи с конструкцией, нуждаются в дополнительном усилении. Для этого между ними и мауэрлатом на краях боковых фронтонов и вальмах устанавливаются короткие стропила, называемые «нарожниками». Они имеют разную длину в зависимости от того, насколько близко место их установки к нижнему углу бокового фронтона или вальмы.

Кроме того, в углах перекрытия здания устанавливают, так называемые, «шпренгели». Это специальные брусья, укладываемые между двумя мауэрлатами, расположенными под прямым углом друг к другу. На шпренгели устанавливают стойки, поддерживающие угловые стропила.

В целом, вальмовая кровля из профнастила значительно сложнее по конструкции, чем обычная двускатная. Однако благодаря легкости профлиста нет необходимости в очень массивной стропильной системе, поэтому четырехскатная кровля — отличное решение как с точки зрения надежности, так и эстетики.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Как выполнить монтаж четырехскатной крыши – пошаговое строительство кровли

Надежную защиту дома от атмосферных осадков и холода обеспечивает, в первую очередь, его крыша. Причем четыре ската – всегда лучше, чем два. В статье ниже мы расскажем о том, как построить четырехскатную крышу, не привлекая для этого специалистов, а выполнив все самостоятельно. Хотя эта задача будет не такой простой, все же при правильном подходе и рассмотрении всех нюансов, она вполне осуществима.

Проектные работы

По конструкции крыши с четырьмя скатами могут быть нескольких видов. Вальмовая крыша состоит из двух трапециевидных скатов, которые стыкуются на коньке, а также двух треугольных, расположенных на фронтонах. Шатровая конструкция выполняется из 4 одинаковых треугольных скатов, которые соединяются по центру крыши. Встречаются крыши и более сложной конфигурации, в которых присутствуют многоуровневые скаты, ломаные линии, встроенные слуховые и мансардные окна, и другие конструкции.

Хотя любая из конструкции требует определенного опыта и строительных навыков, все же соорудить своими руками стропильную систему четырехскатной крыши вальмового типа – проще всего. При этом уклон скатов может варьироваться в пределах 5-60º.

Чтобы определить оптимальный уклон, стоит рассмотреть ряд условий:

Уровень ветровых и снеговых нагрузок в конкретной области.
Применение чердачного помещения.
Разновидность кровельного материала.

Если планируется постройка мансарды, то скаты крыши должны быть достаточно крутыми – от 45º. Пологие скаты в этом случае не подойдут, поскольку для них необходимо много места. Что касается атмосферных осадков, то при условии, что зимой происходят интенсивные снегопады, уклоны крыши должны составлять не менее 30º. При наличии очень крутых скатов, с уклоном более 60º, снежные нагрузки в расчет не берутся. Дополнительным фактором, влияющим на конфигурацию четырехскатной кровли, является наличие вентиляционных ходов или бака для воды. Такие конструкции, как правило, крепятся на стропильной системе, поэтому деревянные конструкции испытывают дополнительные нагрузки. Когда выполнены все предварительные замеры и расчеты, переходят к разработке схемы размещения стропил.

Инструменты и материалы для четырехскатной крыши

Основными конструктивными элементами вальмовой крыши являются: мауэрлат, стропильные балки, затяжки, опоры, коньковый прогон и обрешетка. Все они изготавливаются из древесины, влажность которой должна быть не более 22 %. Обычно используется сосна или лиственница, которая не содержит дефектов поверхности, тщательно высушена и обработана.

Для стропильных ног используются балки 50×100 мм или даже 50×200 мм – все зависит от общей площади крыши. Мауэрлат изготавливают из бруса сечением как минимум 150×150 мм. Кроме того, для установки четырехскатной крыши понадобятся рейки для обрешетки, металлические пластины для фиксации деревянных конструкций, а также металлические шпильки с резьбовым соединением для укладки мауэрлата. Все пиломатериалы перед началом работ должны быть пропитаны антисептиками.

Необходимый для монтажных работ инструментарий:

дисковая пила;
ножовка;
дрель;
шуруповерт;
молоток;
стамеска;
рулетка, отвес и строительный уровень.

Сборка стропильного каркаса для кровли

Монтаж четырехскатной крыши всегда начинается со строительства стропильной системы. Приведем пошаговую инструкцию ее сооружения.

Устанавливаем мауэрлат

В бревенчатых срубах мауэрлатом служит последний венец, в котором проделаны пазы для стропильных ног. Если же здание построено из кирпича, по его периметру укладывают деревянный мауэрлат, закрепляя его металлическими шпильками на резьбе. Сделать точные отверстия в брусе под шпильки можно, предварительно уложив его поверх шпилек и ударив молотком. По полученным отметкам высверливают отверстия.

На кирпичную стену перед укладкой мауэрлата застилают 1-2 слоя рубероида для гидроизоляции, продевая его сквозь шпильки. После укладки бруса его тщательно выравнивают по линии горизонта, а затем прикручивают гайками. По углам соседние брусья стыкуются скобами или металлическими пластинами. В результате должно получиться надежное прочное крепление, которое не будет «гулять» во время установки стропил.

Монтаж балок – как построить каркас правильно

Если несущая стена по центру дома не предусмотрена, перпендикулярно балкам перекрытий следует уложить опорную балку. Две доски, сечения которых составляет 50×200 мм, нужно соединить, оставив зазор между ними в 5 см. Чтобы это сделать, короткую рейку толщиной 50 мм нужно привить гвоздями через каждые 1,5 м. Концы балок не соединяют. Установить эту опору необходимо таким образом, чтобы она выступала за линию мауэрлата на 10-15 см.

На следующем этапе монтажа четырехскатной крыши своими руками переходим к установке вертикальных стоек. Для этого три доски сечением 50×150 мм обрезают до нужной высоты, а затем монтируют на опорную балку, выравнивая по вертикали с помощью отвеса. Размещают эти стойки в точках, где доски опорной балки соединены рейками. Для устойчивости вертикальные опоры временно фиксируют укосинами. В самом конце верхние части стоек соединяют с коньковым прогоном. Он изготавливается из доски 50×200 мм.

Фиксируем центральные стропильные ноги

Перед тем, как перекрыть четырехскатную крышу, необходимо установит центральные стропила. Стропильный брус верхним концом прислоняют к коньковому прогону, а нижним – к мауэрлату со стороны фасада здания. Отмеряют нужную длину карнизного свеса, а затем отрезают излишки. После этого намечают запилы и производят обрезку верхнего конца бруса. Параллельно в мауэрлате необходимо выпилить паз под стропила на 1/3 его ширины. В конце остается лишь прибить стропильный брус верхней частью к коньковой балке, завести в паз в мауэрлате нижний его конец и зафиксировать металлической пластиной.

Аналогичные манипуляции выполняют со всеми остальными стропилами. Установку стропильных ног производят с отступом в 60 см по фасаду дома и противоположной стороне. С обоих концов конькового прогона также должны размещаться стропильные ноги. Со стороны вальмовых скатов устанавливают только по одной стропилине. Ее верхний конец закрепляют на коньковом прогоне, а нижний – заводят между досками опорной балки и прибивают гвоздями.

Устанавливаем диагональные стропила своими руками

Эти опорные элементы делают из двух досок сечением 50×150 мм. В месте соединения балок мауэрлата в углу здания вбивают гвоздь. Второй гвоздь вбивают там, где коньковый прогон соединяется с центральным стропилом со стороны вальмы. Между двумя гвоздями натягивают тонкий шнур, получив линию диагонального стропила. Важно, чтобы длина таких элементов была одинаковой – тогда четырехскатная крыша из профнастила получится ровной. Вдоль ориентира устанавливают подготовленную стропильную ногу, стыкуют с мауэрлатом и коньком. Длина свеса должна составлять 50-70 см.

Крепим нарожники

Чтобы надежно зафиксировать угловые стропила, используют нарожники – расположенные перпендикулярно коньку короткие стропила, которые нижним концом упираются в мауэрлат. При приближении к диагональной балке нарожники становятся все короче. Устанавливают их с шагом в 60 см. В конце каркас укрепляют вспомогательными вертикальными опорами, затяжками и раскосами.

При длине диагонального стропила более 7 м, чтобы его поддержать устанавливают дополнительный опорный столбик, отступив ¼ длины пролета от угла чердачного помещения. Упирается такая стойка в балку перекрытия. Если таковая отсутствует, то вместо стойки монтируют шпренгель, то есть доску, прикрепленную торцами к нарожникам.

Набиваем обрешетку на стропильную систему

Последним шагом сборки стропильного каркаса четырехскатной крыши является набивка обрешетки. Принцип ее выполнения аналогичен с крышей с двумя скатами. В первую очередь, фиксируют мембрану для гидроизоляции, проклеив стыки скотчем. Сверху ее прикрепляют тонкой рейкой для обеспечения вентиляционного зазора. Шаг между обрешеткой, закрепленной перпендикулярно стропилам, может достигать 40 см, в зависимости от типа кровельного покрытия.

По завершении работ по сборке каркаса крышу нужно будет утеплить, уложить кровельное покрытие, подшить свесы и набить ветровые планки. Очень красиво будет смотреться четырехскатная крыша с окном, так что стоит предусмотреть его наличие.

Вальмовая кровля или как покрыть четырехскатную крышу профнастилом?

Оглавление статьи (нажмите, чтобы открыть)

Преимущества и разновидности вальмовых крыш из профнастила

Как перекрыть четырехскатную крышу профнастилом?

Устройство скатной кровли из профлиста

Отсутствие фронтонов

Диагональные стропила в четырехскатной крыше из профлиста

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Преимущества и недостатки вальмовой крыши под металлочерепицу

У четырехскатной конструкции есть ярко выраженные преимущества:

Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;
Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60 о . Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

Устройство четырехскатной крыши из металлочерепицы

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35 о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

В этом случае малые вальмы необходимо поднимать до угла в 15 о , иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45 о .

Как рассчитать металлочерепицу на вальмовую крышу

Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Как монтируется металлочерепица на вальмовую крышу

Раскладка и подрезка

Крепление на обрешетке

Советы и рекомендации

Заключение

Хомутов против стропил

Ника Громицко, CMI® и Бена Громицко

Хомутные стяжки и стропильные стропы представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

В физике натяжение — это сила натяжения, прилагаемая твердым объектом к другому объекту. Элементы растяжения — это твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим силам или растяжению.Стяжки воротниковые и стропильные — примеры элементов растяжения.

Натяжная стяжка — это элемент конструкции, который подвержен сетевому растяжению.

Хомуты

«Воротник-галстук» — это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации. Правильная фраза на самом деле — «воротник-балка». В этой статье мы будем использовать «галстук для воротника».

Стяжка воротника — это натяжная стяжка в верхней трети противоположных стропил, которая предназначена для предотвращения отделения стропил от балки конька в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега.Международный жилищный кодекс 2015 года не требует обвязки воротником (или балок воротника). Однако в тех ситуациях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противостоящими стропилами. В районах с сильным ветром подъем может сорвать крышу дома, если она не прикреплена должным образом.

Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал) с интервалом не более 4 футов по центру.

Другие факты о воротничках:

Они могут потребоваться, а могут и не потребоваться, в зависимости от юрисдикции.Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, где находится дом, на момент его постройки.
Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
Там, где они требуются, их следует устанавливать на всех остальных стропилах, если стропила находятся на 24-дюймовом расстоянии друг от друга.
Хомуты, вопреки распространенному мнению, не препятствуют расползанию стен.

Стропильные стропы

Стропильные стропы — это натяжные стяжки в нижней трети противостоящих друг другу стропил, которые предназначены для противодействия толчкам стропил наружу под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных балок. На макете каркаса крыши ниже показана стандартная стропильная балка.

Стропильные шпалы устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

Стропильные шпильки выдерживают давление наружу, которое стропила оказывают на внешние стены. Они помогают предотвратить растекание стен из-за веса крыши. При раздвигании стен коньковая доска может прогнуться. Провисание конька — один из признаков того, что в конструкции крыши могут отсутствовать соответствующие стропильные системы. Стропильная шпилька образует нижний пояс простой треугольной стропильной фермы.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над потолочными балками в качестве элементов каркаса через каждые 4 фута над балками потолка, соединяющими противоположные стропила.

Стропильные шпильки должны быть не менее 2 х 4 дюймов (номинал).

Прочие сведения о стропильных связях:

Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил — серьезная структурная проблема для крыши с традиционным каркасом.
В большинстве домов балки потолка также служат стропильными балками.
Там, где стропила ориентированы перпендикулярно балкам потолка, стропильные шпильки следует устанавливать непосредственно над балками потолка.Стяжки обычно опираются на балки.
Когда стропила устанавливаются на 24-дюймовых центрах, стропильные связи обычно устанавливаются на каждом втором стропиле.
Нередко можно увидеть стропильные стропы размером 2 x 4 дюйма или 2 x 6 дюймов.

Силы растяжения

Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

Направление наружу

Нагрузку на конструкцию можно рассчитать, комбинируя статическую нагрузку или вес самой конструкции, временную нагрузку, которая варьируется для разных конструкций, снеговую нагрузку и ветровую нагрузку.

В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил должна быть надежно соединена друг с другом непрерывной балкой перекрытия, а конструктивная балка конька должна быть установлена на крышах с уклоном менее 3:12. (см. иллюстрацию ниже).

Балки перекрытия

Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные шпалы или должна быть предусмотрена непрерывная стяжка. Там, где балки перекрытия не параллельны стропилам, следует устанавливать стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны быть перекрыты внахлест минимум на 3 дюйма или стыковаться с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения сопротивления толчкам стропил, балки внахлестку должны быть прибиты вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центру 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или гвоздей 40d коробчатого типа) на каждое стыковое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

Соборные потолки

Соборные потолки популярны во многих домах, но у них есть особые проблемы с опускающей нагрузкой на стропила, которые толкают наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия силам тяги наружу. Многие соборные потолки часто показывают признаки движения, такие как потрескавшийся гипсокартон. Самый эффективный способ уменьшить внешнюю тягу — использовать конструкционную гребневую балку.

Нижний пояс фермы

В обычной ферме крыши нижний пояс действует как натяжная связь между внешними стенами.Изменения установленных ферм не допускаются. Обрезка любой фермы, особенно по нижнему поясу, нарушает структурную целостность фермы. Если инспектор обнаружит, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Прикрепление нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя треть

Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на расстоянии до двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если в недостроенном гараже крыша имеет уклон 4:12, а пролет крыши составляет 24 фута, стропильные шпалы должны располагаться на высоте не более 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На макете каркаса крыши ниже показана стандартная стяжка с воротником. По мере того, как нагрузка прикладывается вниз, усиливается натяжение хомута.

Сжатие

На приведенном ниже рисунке показана ферма центральной стойки на столбах.По мере того, как нагрузка прилагается вниз, сжатие в стойках увеличивается.

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется с прямой формы на изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. При приложении нагрузки вниз стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент оказывает давление на стены наружу, делая их отвесными.

Сводка

Таким образом, шпалы воротника и стропила выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно выявлять дефекты .

Обрамление стропил — Комиссия по обслуживанию юго-западного Нью-Брансуика

Несмотря на то, что существуют все виды стилей и подсистем кровли (мансарда, гамбрель, двускатный, двускатный слуховой проход, мансардное окно), в конце концов, когда речь идет о большинстве жилых крыш, существует всего два типа систем: стропила и фермы. .У этих двух систем есть как сходства, так и различия.

Вот критическое различие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности. Этим занимаются все местные компании-производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот некоторая важная информация, которую нужно знать о стропилах.

Иллюстрация некоторых типичных стропильных элементов. Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Хомут-стяжка: кусок дерева, который связывает два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене — подумайте о кровле в стиле «Кейп-Код».)

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали. Пролет НЕ ЯВЛЯЕТСЯ расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Стропила: Это брус, идущий от центра (вершины) к опорной стене.

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали.Пролет НЕ ЯВЛЯЕТСЯ расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Коньковая балка: Если крыша имеет пологий уклон, то нагрузка на крышу должна поддерживаться на пике балкой, проходящей по всей длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

Доска коньковая: В некоторых случаях может потребоваться коньковая доска.Доска конька — это не что иное, как массивный деревянный элемент, проходящий по всей длине козырька.

Наклон: В строительстве наклон или угол крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

1/12	4,76 °
2/12	9,46 °
3/12	14,04 °
4/12	18.43 °
5/12	22,62 °
6/12	26,57 °
7/12	30,26 °
8/12	33,69 °
9/12	36,37 °
10/12	39,81 °
11/12	42,51 °
12/12	45 °
13/12	47.29 °
14/12	49,4 °
15/12	51,34 °
16/12	53,13 °
17/12	54,78 °
18/12	56,31 °
19/12	57,72 °
20/12	59,04 °

Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом — за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается у внешнего края, но может использоваться и на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропильная конструкция

Стропила для крыш с уклоном 1: 3 и менее

Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

1) Центр пика должен поддерживаться одним из двух факторов:
- Либо коньковая балка с опорой на концах (и / или посередине, если требуется), либо
- Доска коньковая из пиломатериалов стандартных размеров высотой, равной или большей поверхности стропил; поддерживается на расстоянии не более 1.2 метра (4 ‘) несущей стеной или деревянными распорками 2×6, поддерживаемыми подходящими несущими элементами. [9.23.14.8 (3)]
2) Стропила в местах стыковки с верхней плитой несущей стены должны быть скреплены поперечными связями с балками перекрытия с обоих концов; или, поочередно, анкерные тяги. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1: 3 и более

Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

Хомут

Стяжки-хомуты

можно использовать для уменьшения пролета стропил — они, по сути, обеспечивают промежуточную опору для стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыка (см. Ниже).

Стропила для сращивания

В случаях, когда длина пиломатериала по диагонали превышает доступные 16 футов, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

Подключение на пике

Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного упростить прибивание гвоздями.

В противном случае стропила, естественно, должны быть соединены на коньке. При помощи косынки можно соединить стропила на пике там, где не требуется коньковая доска.Кодекс не определяет характер косынки — что означает, что можно использовать секцию фанеры — пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

Размер стропил

Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
Мы провели небольшую обработку чисел и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: округа Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

Стропильный стол (общий)
	2×4	2×6	2×8	2×10	2×12
12 ”OC	8’1	12’9 ”	16’9 ”	21’5 ”	25’7 ”
16 ”OC	7’4 ”	11’7 ”	15’3 ”	19’1 ”	22’2 ”
24 дюйма OC	6’5 ”	10’1 ”	12’9 ”	15’7 ”	18’1 ”

Расчет коньковой балки

Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше.Позвоните нам, чтобы узнать спецификации.

Забивка стропил

Есть некоторые особые требования к соединениям стропила и верхней пластины — вот столы для гвоздей, которые помогут в строительстве.

Детали конструкции	Минимальная длина гвоздей, мм	Требуемая длина, дюймы	Минимальное количество или максимальное расстояние между гвоздями
Стропила крыши, ферма крыши или балка крыши к пластине — гвоздь	82	3.23	3
Стропильная плита к каждой балке потолка	101	3,98	2
Стропила к балке (с опорой на коньки)	76	2,99	3
Стропила к балке (без конька)	76	2,99	См. Таблицу 9.23.14.8 ниже
Вставка на каждое стропило на пике	57	2.24	4
Стропила к коньковой доске — гвоздь — концевой гвоздь	82	3,23	3
Крепление воротника к стропилу — с каждого конца	76	2,99	3
Боковая опора стяжки воротника к каждой стяжке воротника	57	2,24	2
Домкрат для стропила от бедра или ендовы	82	3,23	2
Распорка крыши к стропилу	76	2.99	3
Стойка крыши к несущей стене — гвоздь	82	3,23	2

Информация о гвоздях для стропил

Изоляционные пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

Если пространство под стропильной системой отапливается, то диагональные элементы стропил должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может наложить некоторые дизайнерские соображения на строителя / домовладельца.

К счастью, пространство можно рассматривать как «ограниченное» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2×6 и 25,3 для стропил 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2×8 по-прежнему не будет соответствовать требованиям с использованием стекловолокна или целлюлозного наполнителя. Решения включают переход на стропило 2х10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемый коэффициент сопротивления теплопередаче.Другой вариант, который используется при ремонте многих существующих стропильных крыш в старых зданиях, — это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

24 различных компонента, используемых для конструкции скатной крыши

🕑 Время чтения: 1 минута

Что такое скатная крыша?

Скатная крыша — это крыша, конструкция которой имеет уклон. Мы знаем, что крыши обычно устанавливаются сверху, чтобы покрывать и защищать конструкцию от различных погодных условий.Скатные крыши обычно используются там, где выпадают сильные дожди. Если здания построены с некоторой ограниченной шириной, то мы также можем использовать скатные крыши.

Компоненты или элементы скатных крыш

Ниже приведены элементы скатных крыш:

1. Пролет

Пролет кровли — это расстояние между двумя опорами, на котором крыша расположена другими элементами.

2. Хребет

Вершина угла образуется наверху наклонными поверхностями на вершине склона.

3. Взлет

Вертикальное расстояние или высота вершины конька от стеновой плиты называется подъемом.

4. Стеновые плиты

Стеновые пластины устанавливаются наверху стены или опор. И они, как правило, деревянные и используются для крепления обычных стропил.

5. Шаг

Уклон — это не что иное, как уклон крыши к горизонтальной плоскости и рассчитывается как отношение подъема к пролету.

6. Карниз

Нижний край скатной поверхности крыши называется карнизом, с которого во время дождя стекает дождевая вода.

7. Бедро

Бедро — это место, где встречаются две наклонные поверхности, где внешний угол составляет более 180 ^o.

8. Боковой конец

В конце крыши образуется наклонная треугольная поверхность, которая называется шатровым концом.

9. Долина

Это также место, где пересекаются две наклонные поверхности, но внешний угол меньше 180.

10. Грань

Край — кромка двускатной крыши, проходящая между коньком и карнизом.

11. Доска коньковая

Доска коньковая — это деревянный элемент, который предусмотрен по длине конька или вершины крыши.Этой коньковой доской поддерживаются обычные стропила. Это также называется коньковой балкой или коньковой частью.

12. Стропила обыкновенная

Обычные стропила — это деревянные элементы, прикрепленные к коньковой доске перпендикулярно. Они бегут от конька до карниза. Они прикреплены к прогонам в промежуточных точках. Эти стропила поддерживают рейки или доски. Как правило, расстояние между стропилами составляет от 30 до 45 см.

13. Пурлинс

Прогоны — это деревянные или стальные элементы, поддерживаемые фермой или стеной. Если пролет большой, их используют для поддержки общих стропил.

14. Бедренные стропила

Эти стропила предусмотрены на вальмовой части. И идут по диагонали от конька до углов стены.

15. Стропила долины

Стропила долины идут по диагонали от конька до карниза. Они предусмотрены в наклонных положениях для поддержки желобов долины. Концы прогонов и домкратов получат стропила долины.

16. Домкратные стропила

Стропила, идущие от бедра к впадине, называются стропилами-домкратами и обычно имеют небольшую длину.

17. Доска обрезная

Концы самых нижних кровельных материалов опираются на карнизную доску. Он сделан из дерева и обычно имеет толщину и ширину 25 мм x 25 мм. Ставится у подножия общих стропил.

18. Доска для баржи

Для удержания грани, образованной общими стропилами, используется деревянная доска, называемая баржовой доской.

19. Опорная плита

Столбик похож на настенный. Столбчатые плиты параллельны лицевой стороне стены и проходят непрерывно. Столбчатые плиты служат опорой для стропил.

20. Латы

Рейки обычно делаются из дерева и прибиваются к стропилам, чтобы служить опорой для материала кровельного покрытия.

21. Шаблон

Шаблон представляет собой кирпичную кладку из бетона или камня, которая помещается под ферму для обеспечения большей нагрузки на стену.

22. Интернат

Доски похожи на рейки, и они также используются для поддержки материала кровельного покрытия, прибивая их к стропилам.

23. Ферма

Ферма — это рама, состоящая из треугольников и предназначенная для поддержки кровли.

24. Шипы

Для поддержки прогонов к стропилам прикрепляются короткие стальные или деревянные секции, которые называются планками.

Раздел SPS 321.27 — Проектирование и обрамление крыши, Администрация штата Висконсин. Кодекс SPS § SPS 321.27

Ток до 26 апреля 2021 г.

Раздел SPS 321.27 — Проектирование и каркас крыши (1) КОНСТРУКЦИЯ. (a) Общие. Кровля и кровля-потолок в сборе должны выдерживать все собственные нагрузки плюс минимальные временные нагрузки, указанные в пар.(c) и s. СПС 321.02. (b) Применимость таблиц. Столы балочные и стропильные в гл. Приложение A SPS 325 действительно для крыш с минимальным уклоном 3: 12. Небольшие уклоны требуют инженерного анализа или должны быть снабжены коньковой балкой. (c) Снеговые нагрузки на наклонную крышу. Снеговые нагрузки, указанные в с. SPS 321.02 (1) (b) 2. может быть уменьшен для уклона крыши более 30 ° путем умножения снеговой нагрузки на Cs. Значение Cs определяется следующим образом:

Щелкните для просмотра изображения

где a — наклон крыши, выраженный в градусах.

Примечание: Угол наклона крыши 7 из 12 равен 30 °.

(2) БОКОВАЯ ОГРАНИЧИТЕЛЬ СТЕНЫ. Должны быть приняты меры для поглощения горизонтальной нагрузки, создаваемой наклонной крышей, за счет использования стяжек, потолочных балок, балок на коньке или у стены или системы, разработанной на основе структурного анализа. (3) ПОДЪЕМНЫЕ И ВСАСЫВАЮЩИЕ СИЛЫ. (a) Общие. 1. Крыши должны выдерживать давление не менее 20 фунтов на квадратный фут, действующее вверх перпендикулярно поверхности крыши. 2. Свесы, карнизы, козырьки и карнизы крыш должны выдерживать давление восходящего ветра не менее 20 фунтов на квадратный фут, приложенное ко всей открытой площади. (b) Анкоридж. 1. Элементы каркаса крыши, простирающиеся на расстояние более 6 футов от внешнего края крыши, должны быть постоянно прикреплены к верхней плите несущих стен с помощью специальных зажимов, ремней или подвесов. 2. Элементы каркаса крыши, охватывающие 6 футов или менее при измерении от внешнего края крыши, должны быть постоянно прикреплены к верхней плите несущих стен с помощью гвоздей или специальных зажимов, ремней или подвесов.

Примечание: Информацию о забивании пальцев ног см. В таблице спецификации креплений в гл. SPS 325 Приложение A.

(4) КРОВЛИ. (a) Общие. 1. На стропилах должны быть сделаны выемки, чтобы они соответствовали плите внешней стены, и они были прикреплены к стене. 2. Хомуты должны быть установлены на верхней трети каждой третьей пары стыкуемых стропил крыши или через каждые 48 дюймов, в зависимости от того, что меньше.

Примечание: Хомуты предназначены для обеспечения устойчивости крыши на коньке.Боковое ограничение для стен должно быть предусмотрено в соответствии с пп. (2).

(б) Доска коньковая. 1. В местах соединения стропил, образующих конек, стропила должны быть прикреплены к коньковой доске. 2. Доска конька должна иметь глубину, по крайней мере, равную длине обрезанного конца стропила, примыкающего к ней. 3. Если все стропила расположены прямо напротив друг друга или смещены по коньковой доске меньше, чем толщина стропила, коньковая доска должна иметь номинальную толщину не менее 1 дюйма. 4. Если одна или несколько стропил смещены относительно коньковой доски более чем на толщину стропила, коньковая доска должна иметь номинальную толщину не менее 2 дюймов. (в) Коньковые балки. Стропила должны быть прикреплены к балкам конька с помощью специальных зажимов, ремней или подвесов, либо соединение должно быть спроектировано с помощью структурного анализа. (d) Подшипник. Требуемая опора для деревянных стропил должна соответствовать NDS, принятым в таблице 320.24-6 м, за исключением того, что опора ни в коем случае не должна быть меньше 1 1/2 дюйма по дереву или металлу или меньше 3 дюймов по каменной кладке или бетону. е) Лестницы. 1. Выступы на торцевых стенах фронтона высотой более 12 дюймов должны быть снабжены лестницами, которые заходят в конструкцию на расстояние не менее длины выступа. 2. Лестницы крепятся к стене. 3. Внутренний конец каждой лестницы должен быть прикреплен к балке или ферме с помощью подвески.

Примечание: В этом разделе лестница определяется как перпендикулярный выступ, выходящий за лицевую сторону стены ниже.

(5) СТЯЖКИ ПОТОЛКА. (a) Балки перекрытия должны быть прибиты к внешним стенам и концам стропил. (b) Концы потолочных балок должны быть наложены внахлест минимум на 3 дюйма и закреплены либо гвоздями 3–16d, либо в соответствии с требованиями к перекрытиям перекрытий, указанными в п. СПС 321.22 (4) (а) 1. d.

Примечание: См. Таблицу крепежных элементов в гл.SPS 325 Приложение A для схемы крепления потолочных балок.

(c) Если потолочные балки расположены под прямым углом к стропилам, смотровая балка или стяжки должны быть прикреплены к параллельным балкам или стропилам потолка с помощью специальных зажимов, ремней или подвесок, или соединение должно быть спроектировано с помощью структурного анализа. (6) ДОЛИНЫ И БАРАБАНЫ. (а) Стропила долины. 1. Если под стропилами ендовы на пересечении 2 участков крыши не предусмотрено опор, стропила ендовы должны быть удвоены по толщине и должны быть не менее чем на 2 дюйма глубже, чем требуемые общие стропила, чтобы обеспечить полную опору на скошенном конце. . 2. Если гребни расположены на разной высоте, должна быть предусмотрена вертикальная опора для внутреннего конца нижней коньковой доски или коньковой балки. б Вальмовые стропила. Если под тазобедренными стропилами не предусмотрена опора, тазобедренные стропила должны быть такой же толщины, что и обычные стропила, и должны быть не менее чем на 2 дюйма глубже, чем требуется для обеспечения полного контакта с опорными стропилами. (7) ФЕРМЫ КРЫШИ. (a) Деревянные стропильные фермы, соединенные металлическими пластинами, должны быть спроектированы в соответствии с TPI 1 и NDS, принятыми в соответствии с п.СПС 320.24. (b) Элементы фермы не должны разрезаться, просверливаться или надрезаться, за исключением случаев, предусмотренных в пп. (8) (г). (c) Если предусмотрено соединение для стабилизации ненесущей стены, следует использовать компенсатор с прорезями или зажим. (8) ВЫРЕЗКА И РАСТУЧКА. (a) Общие. 1. Вырубка и расточка балок или ферм запрещены, если это не определено посредством структурного анализа. 2. Вырубка и расточка балок перекрытия и стропил должны соответствовать пп.(б) и (в). (б) Насечка. 1. В выемках, расположенных в верхней или нижней части потолочных балок и стропил, запрещено все следующее: a. Имеет глубину, превышающую 1/6 глубины стержня. г. Имеющий длину, превышающую 1/3 глубины стержня. г. Находится в средней 1/3 пролета стержня. 2. Если потолочные балки или стропила имеют выемки на концах, выемка не может превышать глубины элемента. 3. Вырезы для пасти птицы не могут превышать 1/3 глубины стропила, если только вырез сиденья полностью не касается настенной плиты. (c) Расточка. 1. Отверстия, просверленные в пределах 2 дюймов от верха или низа потолочных балок или стропил, не могут находиться в средней 1/3 пролета элемента. 2. Диаметр отверстия не должен превышать 1/3 глубины элемента. 3. Отверстие нельзя просверлить ближе 2 дюймов от надреза или другого отверстия. 4. Расстояние между соседними отверстиями не должно быть меньше диаметра большего отверстия. (d) Конструкционные изделия из дерева. Надрезание или растачивание инженерных изделий из древесины должно выполняться в соответствии с инструкциями производителя, при условии, что эти инструкции были разработаны посредством структурного анализа или испытаний продукции. (9) ОБШИВКА, ДОСКИ И ДОСКА КРЫШИ. (a) Конструкционная оболочка. Допустимые нагрузки и пролеты для структурной обшивки должны соответствовать отметке на панели. (б) Доска кровельная. 1. Если расстояние между стропилами составляет 24 дюйма по центру или меньше, могут использоваться кровельные доски, которые имеют минимальную толщину 5/8 дюйма для сплошной обшивки и 3/4 дюйма для обшивки с разнесением. 2. Если расстояние между стропилами больше 24 дюймов по центру, доски крыши должны иметь шпунт и паз толщиной не менее 1,5 дюймов. (c) Доски крыши. 1. Доски крыши должны быть гребенчатыми или шлицевыми и иметь номинальную толщину не менее 2 дюймов. 2. Доски должны заканчиваться поверх балок, если стыки не совпадают по концам. 3. Доски следует укладывать так, чтобы не было непрерывной линии стыков, за исключением точек опоры. 4. Доски должны быть прибиты или прикреплены к каждой балке.

Wis. Admin. Кодекс Департамента безопасности и профессиональных услуг § SPS 321.27

Cr. Реестр, ноябрь 1979 г., № 287, эфф. 6-1-80; am (3) (a), Регистр, январь 1989 г., № 397, эфф. 2-1-89; р. и рекр. (1 час ночи. (3) (а), Регистр, март 1992 г., No.435, эфф. 4-1-92; р. и рекр. (3) (а), Регистр, ноябрь 1995 г., № 479, эфф. 12-1-95; р. и рекр. (3) (a) 1. и 2. c., Регистр, январь 1999 г., № 517, эфф. 2-1-99; являюсь. (3) (a) 1. a., Регистр, март 2001 г., № 543, эфф. 4-1-01; CR 02-077: г. и рекр. (3) (b) Реестр Май 2003 г. № 569, эфф. 8-1-03; CR 08-043: г. и рекр. Реестр март 2009 г. № 639, эфф. 4-1-09; исправление в (1) (a), (c), (4) (d), (5) (b), (7) (a) сделано в соответствии с п. 13.92 (4) (b) 7, Статистика, регистр, декабрь 2011 г., № 672. Изменено, CR 15-041: am.(4) (d) Реестр Декабрь 2015 г. № 720, эфф.1 / 1/2016

СТАНДАРТНЫЙ УРОВЕНЬ КРЫШИ

При строительстве конструкции большое внимание уделяется конструкции крыши, поскольку эта часть здания помогает защитить всю конструкцию внутри.

Крыши могут иметь плоскую конструкцию и скатную форму, а их форма зависит от многих факторов, которые заранее определены строителем для обеспечения наилучшей защиты конструкции.

Атмосферные условия играют важную роль в конструкции крыш, так как для заснеженных регионов лучше сохранять более крутые уклоны крыш, тогда как для некоторых конкретных географических мест предпочтительны плоские крыши.

Типичный уклон крыши — это фактически величина уклона крыши, выраженная в соотношении; Другими словами, это может быть выражено как числовая мера крутизны крыши.

При принятии решения о уклоне крыши соблюдаются некоторые четко определенные стандарты, но на самом деле уклон зависит от типа кровельного материала и климатических условий местности.

Производители черепицы прилагают усилия для тестирования своей черепицы в определенных дождливых условиях, вызванных ветром; после просмотра результатов принимают решение о уклоне крыши.

ПРИНЯТИЕ РЕШЕНИЯ В ОТНОШЕНИИ УРОВНЯ КРЫШИ

Наклон крыши описывается вертикальным подъемом, разделенным на горизонтальный пролет; эта часть хорошо известна как наклон в геометрии, касательная функция или конструкция лестницы в тригонометрии.

Британский стандарт на фрезерование и настил дает конкретные рекомендации по двойному перекрытию планки, где расчеты и рекомендации по шагу и нахлесту шифера основаны на максимальной длине стропил; это позволяет максимальную длину до 9 метров для области, где среднее количество осадков ограничено 56 литрами / квадратными метрами за период.

Обычно средний уклон крыши определяется с использованием того же метода длины крыши; обычно это 3/4 ^-го пролета, по готическому стропилу должно быть равно пролету. Греческий язык говорит, что нужно поддерживать длину стропил в диапазоне от 1/9 до 1/7 ^-го пролета, но согласно римскому стилю стандартные размеры сохраняются от 1/3 до 2/9 ^-го пролета с углом. от 23 до 24 градусов.

Елизаветинцы держат стропила дольше, чем пролет. Согласно имперской системе измерений, шаг стропил выражается в виде подъема, а затем хода, с преобладанием числа 12, которое дает соотношение для количества наклонов на 12 дюймов спуска; наиболее распространенные примеры — 3:12, 5:12 и т. д.

Для тех стран, где предпочтительна метрическая система измерения, указанные выше характеристики определяются в градусах.

Некоторые из наиболее полезных типов скатов крыши:

Низкоскатные крыши: Когда мы сохраняем уклон крыши ниже 3 ½, они называются низкоскатными крышами. . Их можно легко построить при невысокой стоимости, но нельзя использовать битумную черепицу для конструкции малоскатных крыш.Эти типы крыш требуют качественных материалов и требуют периодического обслуживания.
Кровли со средним скатом: Большинство крыш в Америке соответствуют этим размерам, где диапазон уклона составляет от 3 ½ до 7 1/2. Если вы хотите построить сарай, гараж или другое подобное здание, то предпочтительным типом поля будет 4–6. Обычный человек может легко и безопасно ходить по этим крышам, не прибегая к дополнительному оборудованию.
Крутые скатные крыши: Все, что превышает 7 ½, будет называться скатной крышей; может потребоваться защитное оборудование для защиты материалов и кровельщиков от соскальзывания, но эти скаты крыши эффективны и способны служить годами.

Стандартный уклон крыши следует соглашению об использовании целых чисел для измерений, чтобы обеспечить равномерное распределение, или можно использовать дроби до двух цифр: четыре и четверть из двенадцати, или мы можем записать это как 4,25: 12.

Наклон крыши зависит от многих факторов, таких как тип материала, погодные условия и многое другое, но одной из основных проблем современного общества является архитектурный стиль, где крутой уклон называют готической архитектурой, а низкий тон называется классической архитектурой.

Смесь многих скатов называется двускатной крышей; основные диапазоны не определены, но обычно они варьируются от флэта.

Важно отметить одну вещь; он не разработан с идеально ровной структурой; скорее, он имеет небольшой уклон для слива воды в диапазоне ½: 12 — 2:12.

Типичный уклон крыши соответствует определенным материалам и методам проектирования, чтобы обеспечить идеальную защиту от протечек; общий диапазон дается от 1:12 до 4:12, тогда как обычные размеры варьируются от 4:12 до 9:12, но техника крутой кровли следует уклону выше 9:12 с дополнительными креплениями.

На самом деле, основная цель внимания к конструкции крыши состоит в том, что нам нужно перенаправить дождевую воду и снег.

По этой причине мы придерживаемся больших углов тангажа в районах, где случаются сильные снегопады и осадки; Участки с высокой крутизной полезны в тропических регионах, где случаются обильные снегопады.

Некоторые из наиболее распространенных типов скатных крыш представляют собой обычные скатные крыши, спроектированные с уклоном от 4/12 до 9/12; они используются в жилых помещениях.

Уклон кровли, превышающий уровень 9/12 или приблизительно 37 градусов, называется крышей с крутым уклоном. Если рассматривать коммерческое применение, то предпочтительны низкие крыши наклонного типа с уклоном от 2/12 до 4/12.

Различные материалы накладывают ограничения на скаты и уклоны крыш, поскольку эксперты говорят, что плоские крыши или крыши с низким уклоном не следует проектировать с использованием битумной черепицы, потому что тогда воде становится намного легче проникать через кровельный материал.

Асфальтовая битумная черепица лучше всего подходит для некоторых обычных типов полей, которые варьируются от 4/12 до 9/12.

Если рассматривать низкие крыши наклонного типа, то для них лучше всего подходит резиновая или гудронно-гравийная мембрана, но их не следует применять на обычных откосах, так как процесс установки становится затруднительным, и эти непривлекательные материалы становятся видимыми при этом конструкция крыши под большим углом. Для крутых крыш можно использовать черепицу и черепицу.

Обычные скаты крыши включают стандартные конструкции для жилых или коммерческих помещений.

Некоторые обычные уклоны предпочтительны для жилых построек с шагом 4/12 или 9/12, тогда как для коммерческого применения хорошо подходят крыши с низким уклоном.

Минимально допустимый размер уклона для идеального дренажа составляет ¼ дюйма на фут. Более крутые уклоны на крышах придают более приятный вид, они могут прослужить дольше и позволяют быстро стекать воду, что позволяет избежать образования ледяной дамбы.

Средний уклон крыши должен быть таким, чтобы обеспечить идеальный дренаж воды, чтобы дом мог избежать повреждений.

ЧТО ТАКОЕ СТАНДАРТНОЕ УРОВЕНЬ ДЛЯ КРЫШИ ДОМА?

Выбирая тип ската крыши для дома, вы должны учитывать стиль дома, который вы будете строить или ремонтировать, и атмосферные условия в этом районе.

Аналитики показывают, что для традиционных домов хорошо строить конструкции с более крутым уклоном с некоторыми викторианскими и художественными и ремесленными конструкциями. Например, обычные каменные крыши Йоркшира требуют меньшего уклона, и это добавляет красоты вашей конструкции.

На самом деле, скат крыши работает не только на внешний вид вашего дома; скорее, он играет важную роль в создании механизма отвода воды. С меньшим уклоном крыша будет собирать больше воды, поэтому черепица должна выдерживать этот объем без риска утечки.

Угол в 35 градусов на минимальном уровне является обязательным для глины или сланца, чтобы гарантировать полную безопасность от утечки воды; если вы хотите выйти ниже этого предела, то лучшим вариантом будет блокировка бетонных плиток.

Для домов в георгианском стиле предпочтительный угол наклона составляет 39 градусов; в то время как для дома искусств и ремесел вы можете превышать 51 градус.

ПЛОСКАЯ КРЫША

Идеально спроектированная крыша имеет специальный уклон над поверхностью, который поддерживает подложку или кровельную мембрану.

Типичный плоский скат крыши, предназначенный для поддержки точек дренажа, позволяет накопленной в сезон дождей воде идеально стекать, устраняя риск образования луж на крыше.

Обычно после дождя некоторое количество остаточной воды остается на поверхности плоских или так называемых низкоскатных крыш, поэтому необходимо принять соответствующие меры, чтобы обеспечить полный слив в течение достаточного времени. Крыши плоского скатного типа могут быть спроектированы двумя способами:

Скат может быть встроен в реальную конструкцию здания; здесь каркас крыши наклонен таким образом, что установленная кровельная мембрана становится неаккуратной.
Согласно этой технологии, откос строится с использованием специальной технологии конической изоляции; здесь для черчения крыши готовятся конкретные проекты и чертежи, затем устанавливается конусная изоляция в соответствии с этими спецификациями с соблюдением идеальных размеров таким образом, чтобы образовалась наклонная основа над настилом крыши. Кровельная мембрана укладывается неаккуратно. Если уклоны не учитываются при проектировании, то прогибы кровельного настила и основания вызывают неровности поверхности, что приводит к скоплению воды.

Возможно, вас также заинтересует:

Страница не найдена — Timberlake Design | Build

Покупатели дома на заказ спрашивают, что мы думаем об этом популярном напольном покрытии. Вот наш ответ.

Мы не часто говорим о продуктах в этом информационном бюллетене, но когда многие клиенты спрашивают о конкретном продукте, мы хотели бы поделиться своими мыслями. Так обстоит дело с роскошным виниловым полом, или LVT. Вопросы возникают не только у нас: согласно некоторым статьям, которые мы читали, LVT является одним из самых быстрорастущих напольных покрытий в мире, и многие из наших клиентов предпочитают использовать его вместо искусственной древесины лиственных пород в своих новых домах / при ремонте. .

Эти продукты продаются в виде досок или плиток. Некоторые приклеиваются на место, а другие устанавливаются как плавающий пол. Многие из них имеют фотореалистичный поверхностный слой, имитирующий натуральное дерево или камень. Они выглядят лучше, чем обычный винил, а также более толстые и долговечные. Их труднее поцарапать, чем обработанные на стройплощадке или искусственно обработанные твердые породы дерева, а если кусок поврежден, его, как правило, легко заменить.

Пол из LVT будет стоить дешевле натурального камня и лучше водонепроницаем, чем древесина твердых пород.Это делает его разумным выбором для участков с суровыми условиями эксплуатации, таких как уборные и готовые подвалы. Некоторые изделия можно безопасно устанавливать даже на теплый пол.

Конечно, ни один продукт не подходит для любого применения, и мы подробно обсуждаем плюсы и минусы с домовладельцами, прежде чем они примут окончательное решение. Мы считаем, что наше понимание и исследования помогают нашим клиентам сделать лучший выбор для своей семьи.

Начнем с эстетики. Несмотря на то, что изделия LVT привлекательны, вы должны убедиться, что вам действительно нравится внешний вид.Например, производители рекламируют свою продукцию из досок как почти неотличимую от настоящей твердой древесины. Они действительно близки, но «неотличимы» — это натянуто, и на самом деле многие покупатели ошибочно принимают доски за керамическую плитку под дерево. В этом нет ничего плохого; вопрос только в том, хотите ли вы этого.

Есть еще и стоимость. Многие люди предполагают, что планка LVT из искусственной древесины будет дешевле, чем натуральная древесина, независимо от того, спроектирована она или закончена на месте. Но это не обязательно так, и вы сможете получить красивый паркетный пол с отделкой на месте за меньшие деньги.

Одной из причин высокой цены LVT является растущий спрос со стороны домовладельцев. Другой заключается в том, что для качественной работы установщик часто должен разместить дорогостоящую инженерную подложку между винилом и черным полом или плитой. Подложка обеспечивает амортизацию, приглушает звук, а в случае подвалов препятствует проникновению влаги через бетон и попаданию под виниловую пленку.

Наконец, есть проблема с водой сверху. Продукты LVT продаются для использования во влажных помещениях, таких как ванны, и они действительно водонепроницаемы.Однако, если пол обычно будет влажным или если сломанная труба затопит комнату, вода может просочиться по краям.

Вы можете свести к минимуму вероятность проблем, связанных с водой, выбрав правильный тип продукта. LVT выпускается в клееной и плавающей разновидностях. Если вода попадет по краям приклеенного пола, проблема останется с краями, и вам, вероятно, потребуется заменить только несколько досок или плиток. Для сравнения: с плавающим полом вода может просачиваться дальше. Часть готового пола может потребоваться удалить, чтобы предотвратить появление плесени или повреждение деревянного чернового пола.

Суть в том, что LVT отлично подходит для определенных ситуаций. Но, как и большинство инженерных продуктов, его нужно выбирать с умом и устанавливать таким образом, чтобы обеспечить долговечность. Это требует твердого понимания того, как продукт будет работать в долгосрочной перспективе, и именно поэтому профессиональные строители уделяют особое внимание изучению последних тенденций в области продуктов.

Опубликовано: 2 апреля, 2021 г.

Преимущества использования сборных кровельных ферм

В следующий раз, когда вы полюбуетесь крышей нового дома или просмотрите коллекцию планов домов с привлекательными замысловатыми конструкциями крыш, вы, вероятно, увидите крышу, спроектированную и построенную с использованием сборных стропильных ферм.

Кровельные фермы представляют собой сборные триангулированные деревянные конструкции, которые изготавливаются на заводе и тщательно спроектированы для того, чтобы выдерживать нагрузку с крыши вашего дома на внешние стены. Затем они отправляются на вашу строительную площадку и устанавливаются с помощью крана после того, как стены дома будут возведены в каркас. Почти 80% новых домов, построенных сегодня, используют готовые стропильные фермы вместо традиционных стропил для поддержки крыши!

Высокие крыши, каменные акценты и многослойные окна намекают на историческое влияние этого современного поместья во французском стиле.

Основными преимуществами использования сборных стропильных ферм являются экономия затрат и скорость строительства. Они также становятся все более популярными, потому что обеспечивают большую гибкость и сложность конструкции крыши.

Хотя основные преимущества были упомянуты выше, вот более подробный список преимуществ строительства нового дома с использованием сборных стропильных ферм:

В обычных постройках кровли плотники строят каркас крыши, что оставляет многое на волю случая и мнение строителя с точки зрения прочности крыши.Система ферменной крыши проектируется инженерами на заводе с учетом специфики конструкции крыши и соответствия строительным нормам, что обеспечивает более одинаковый размер и уклон крыши.
Более качественные материалы и прочность; стропильные фермы изготавливаются в цехе, где материалы не подвергаются воздействию неблагоприятных погодных условий и влажности.

Фермы

, как правило, можно установить за один день, что ускоряет процесс строительства дома и быстрее закрывает конструкцию, что помогает предотвратить попадание влаги и других погодных элементов внутрь.

Фермы

дешевле обычных конструкций крыши из-за экономии трудозатрат и потому, что они построены из бруса меньшей длины 2х4, а не из бруса большого размера, необходимого для строительства стропил и перекрытий.
Кровельные стропильные системы позволяют создать крышу практически любого нестандартного дизайна и формы, которые только можно вообразить, позволяя использовать такие элементы, как поперечные фронтоны и соборные потолки, без чрезмерных затрат.
