Угол наклона вальмовой крыши: оптимальные и минимальные значения, зависимость от разных факторов, в том числе, типа скатов

оптимальный угол наклона вальмовой крыши

Содержание статьи

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового по ссылке. Также о количестве волн.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр. ) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина – это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

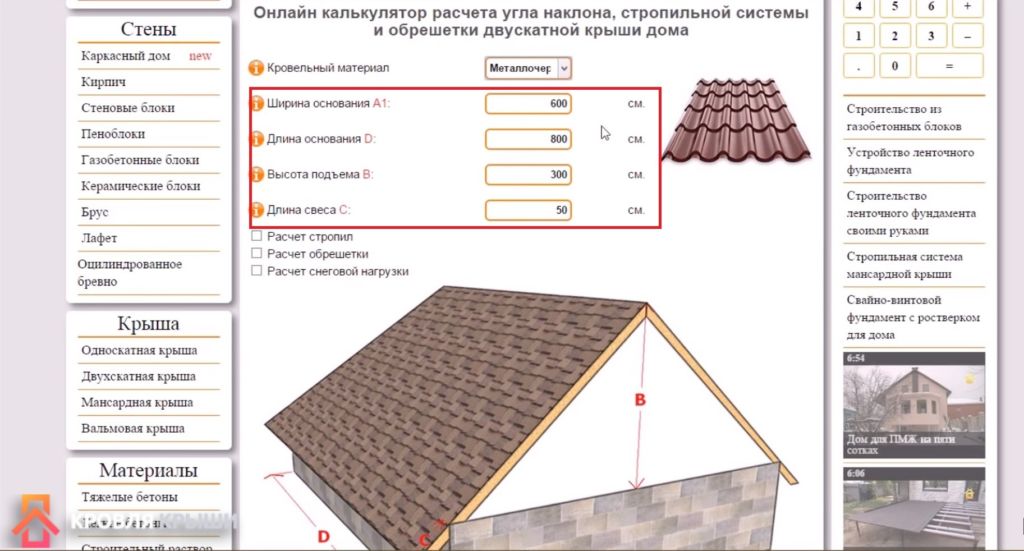

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Определяем оптимальный угол наклона крыши

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

• Крутые с уклоном 45-60°;
• Скатные – 30-45°;
• Пологие – 10-30°;
• Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

• Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

• Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

• Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
• Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

• Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
• В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
• Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
• Металлочерепица стелется при значении от 14°;
• Ондулин – от 6°;
• Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
• Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

• Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

• Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

Страница не найдена «

Последние посты

30 Мар 2023 / / Комментариев 0

Современный житель крупного города-миллионника всегда стоит перед непростым выбором, когда думает, как купить новый дом в «пятачке» для своей семьи.   […]

Далее >>

22 Мар 2023 / / Комментариев 0

Сотовый поликарбонат – это полимерный материал, устойчивый к механическим воздействиям и экстремальным температурам. Наличие небольших воздушных камер обеспечивает высокую тепло- […]

Далее >>

9 Фев 2023 / / Комментариев 0

Как правильно выбрать комплект? Если учесть все нюансы, у вас будет выгодная покупка на ближайшие 10 лет или вы найдете […]

Далее >>

8 Фев 2023 / / Комментариев 0

Среди искусственно созданных строительных материалов железобетон занимает далеко не последнее место. Несложно догадаться, что изделие состоит из бетона и стали. […]

Далее >>

7 Фев 2023 / / Комментариев 0

Интерьер квартиры оказывает гораздо большее влияние на наше эмоциональное состояние, чем кажется на первый взгляд. Важно, чтобы атмосфера в доме […]

Далее >>

2 Фев 2023 / / Комментариев 0

Мечтая о беззаботной жизни в уюте частного дома, многие напрочь забывают о посредственных мерах безопасности. Это касается не только систем […]

Далее >>

25 Янв 2023 / / Комментариев 0

Противопожарное оборудование предназначено для предотвращения возникновения пожара, а также способствует уменьшению площади пожара и сохранению жизни людей и имущества. В […]

Далее >>

9 Янв 2023 / / Комментариев 0

Вы уже решили, что будете учиться и работать за рубежом? Тогда мы хотим вам рассказать, какие преимущества вы получите, если […]

Далее >>

24 Дек 2022 / / Комментариев 0

«Сердцем» любой инъекционной техники является нагнетательный насос. Это зависит от его выбора технического режима. Инъекционный шнековый насос предназначен для нагнетания под […]

Далее >>

22 Дек 2022 / / Комментариев 0

Вы наверняка не раз замечали, что модуляторы и стимуляторы часто упоминаются в разных источниках в одном и том же контексте. […]

Далее >>

»

По категориям

Шаг вальмы и ендовы такой же, как у основного стропила?

Архитектура и строительство

Крис Грабб
21 апреля 2021 г. 21 апреля 2021 г.
Время чтения: 4 минуты

Слово «простой» редко можно услышать в современном строительстве, особенно когда речь идет о крышах. Нечасто сегодняшние оценщики и строители когда-либо сталкивались с простой остроконечной крышей с постоянным уклоном, без слуховых окон, вальм или ендов. Эти особенности резко меняют дизайн и сложность конструкции, и теперь вам приходится иметь дело с вальмовыми и ендовными стропилами и, возможно, с несколькими углами по всей крыше. Что еще более усложняет ситуацию, вы часто не найдете точный шаг вальмовых и ендовных стропил, задокументированных на ваших планах. Итак, каков шаг вальм и ендов — он такой же, как основной шаг стропил?

Простой ответ: нет. Вальмы и ендовы всегда имеют меньший уклон, чем основные стропила крыши. Так почему же они не одинаковы? А как рассчитать шаг вальмовых и ендовных стропил, если его нет в планах?

В промышленности шаг — это дробь, характеризующая «крутизну» крыши. Математически это относится к подъему над пролетом:

Если не упрощать эту дробь, это число не является особенно полезной информацией. Особенно, если конек не находится в середине пролета. В промышленности шаг обычно выражается в дюймах за фут .

В этом примере крыша со всеми гранями имеет уклон 6/12, так что опять же на каждый фут горизонтального участка приходится подъем на 6 дюймов. Однако по отношению к основным стропилам вальмовые и ендовные стропила поднимаются под углом вверх по наклону крыши. Их подъем в дюймах точно такой же, но горизонтальное расстояние до этой точки больше.

Чтобы упростить это, представьте участок крыши с ендовой или вальмой в виде прямоугольного треугольника. При этом бедра и впадины всегда будут гипотенузой или самой длинной стороной этого треугольника. Их горизонтальное расстояние всегда будет больше, чем у основных стропил. Если подъем одинаков, но длина разбега (и, следовательно, размах) разная, то бедра и долины будут иметь разный шаг.

Если на ваших планах не указан шаг впадин и впадин, вам придется рассчитать его самостоятельно, используя информацию, которая у вас есть. Расчет уклона вальм и ендов относительно прост, если обе пересекающиеся крыши имеют одинаковый уклон.

Общее эмпирическое правило заключается в том, что на каждые 12 дюймов пробега ваших стропил, вальм и ендов приходится около 17 дюймов пробега. Так, для этой крыши стропила имеют шаг 6/12, а вальмы и ендовы – шаг 6/17. Но 6/17 не выражается таким образом, чтобы это было полезно в строительстве, поэтому его необходимо преобразовать в значение на фут. Для этого просто умножьте шаг на 12:

Вот краткая справочная таблица значений шага стропил, шага вальмы и ендовы. Хотя опять же, эта диаграмма актуальна только для вальм и ендов крыш с одинаковым уклоном.

Rafter Pitch	Hip/Valley Pitch
1.0 / 12	0.7 / 12
2.0 / 12	1.4 / 12
3.0 / 12	2.1 / 12
3,5 / 12	2,5 / 12
4.0 / 12	2.8 / 12
4.5 / 12	3.2 / 12
5.0 / 12	3.5 / 12
5.5 / 12	3.9 / 12
6.0 / 12	4. 2 / 12
7.0 / 12	4.9 / 12
8.0 / 12	5.7 / 12
9.0 / 12	6.4 / 12
10,0 / 12	7,1 / 12
11,0 / 12	7,8 / 12
12,0 / 12	8,5 / 12

для расчеты для расчеты для расчета для расчеты для расчета. не усложняйте вещи. Есть много онлайн-ресурсов, которые объясняют тригонометрию, которую вам нужно использовать, а в некоторых даже есть калькуляторы, чтобы помочь. Но сложность современного строительства приносит с собой и удобство программной помощи! Вы всегда можете использовать программное обеспечение для взлета, такое как PrebuiltML, чтобы автоматизировать процесс и позаботиться о расчетах шага и корректировке длины для вас. Щелкните здесь, чтобы ознакомиться с нашей базой знаний для получения дополнительной информации о расчетах крыш и уклоне в PrebuiltML.

Архитектура и строительство

ПЭТ по сравнению с предварительно нарезанными шпильками

Автор Крис Грабб
16 июля 2021 г. 30 ноября 2021 г.
Время чтения: 2 минуты

ПЭТ и нарезка — одно и то же, верно? Ну да и нет. ПЭТ относится к пиломатериалам с «прецизионной обрезкой торцов», что просто означает, что доски обрезаются с более строгим допуском, чем обычные пиломатериалы. С другой стороны, предварительная распиловка чаще всего относится к пиломатериалам, которые просто предварительно обрезаются до определенных размеров. ПЭТ не только прилипает к…

Читать далее ПЭТ по сравнению с предварительно нарезанными шпилькамиПродолжить

Архитектура и строительство

Lap Siding — как это работает

ByLonnie Keplar
6 октября 2021 г. 20 декабря 2021 г.
Время чтения: 2 минуты

Когда мы обсуждаем сайдинг, мы говорим об огромной категории. К счастью, большинство из них довольно прямолинейны и полагаются на прямое преобразование квадратного фута в размер доски. Однако когда мы добираемся до Lap Siding, иногда все оказывается сложнее, чем кажется на первый взгляд. Просто в качестве отправной точки, если мы…

Читать дальше Lap Siding — как это работаетПродолжить

Может ли вальмовая крыша иметь разный уклон? (Давайте узнаем)

Шатровые крыши обычно имеют средний уклон , при котором все стороны спускаются вниз к стенам.

Обычно имеет прямоугольную форму с четырьмя сторонами. Две стороны треугольные, а две другие трапециевидные .

Эти стороны в основном имеют одинаковый шаг и одинаковый уровень ленточного материала, покрывающего стропила. Но это не всегда так.

Конечно. Шатровые крыши часто имеют одинаковый уклон, но с помощью метода Zepp вы можете эффективно установить шатровую крышу с разными углами наклона. Тем не менее, профессионалы рекомендуют вам придерживаться вальмовых крыш, которые делают строительство более легким и придают крыше вашего здания лучший вид.

Содержание

Таблица уклона вальмовой крыши

Уклон крыши имеет соответствующий угол в градусах. Вычисление углов на основе измерений высоты тона требует некоторой математики и занимает немного времени.

В таблице ниже приведены размеры угла наклона вальмовой крыши в дюймах и градусах.

Roof Pitch (Inches)	Roof Pitch (Degrees)
7/12	30.26
7.5/12	32.01
8/ 12	33,69
8. 5/12	35.31
9/12	36.87
10/12	39.81
11.5/12	42.51
12/12	45
13,5/12	48,37
17/12	54,78

9013 Какой должен быть уклон крыши?

Меньший уклон лучше подходит для вальмовой крыши . Например, крыша в 15 градусов должна иметь вальмовый срез под 11 градусов.

Нарожные стропила должны плотно прилегать к вальме и продолжать наклон вашей крыши. Чтобы крыша считалась крутой, она должна иметь наклон 8/12.

Уклон крыши – это ее крутизна. Он выражается как отношение подъема в дюймах на горизонтальный фут или как его поверхность удаляется от горизонтальной плоскости в градусах.

Любой тон выше 8/12 соответствует крутой уклон крыши потому что становится трудно ходить по крыше во время ремонта или в аварийных ситуациях.

Шаг — это уклон крыши, и вы измеряете его, определяя, насколько крыша поднимается на каждые 12 дюймов глубины. Когда две крыши соединяются, они образуют долину, которая действует как дренаж.

Может ли крыша иметь два разных ската?

Крыша может иметь два разных ската. На крышах с разным уклоном наверняка были бы неодинаковые стропила, и шаг неравнополочных стропил относится к основной или вспомогательной крыше.

Допустим, равный уклон крыши равен 8/12. Тогда шаг вальмового стропила будет 8/17.

Однако крыша с неравным уклоном будет отличаться, так как вальмовые стропила не лежат в пределах 45 градусов от конька. Таким образом, двускатные крыши представляют собой двухскатные вальмовые крыши, которые можно устанавливать с разными уклонами.

Обратите внимание, что вальмовые стропила имеют уклон вниз от конька к внешним краям крыши, поэтому вальмовые стропила не будут встречаются под идеальным углом с неравным шагом.

Шаги, которые необходимо предпринять для решения этой проблемы, описаны в методе Zepp , который объясняется далее в руководстве.

Как построить вальмовую крышу с двумя разными углами ската ?

Чтобы обрамить вальмовую крышу с двумя разными углами наклона, поместите правый край оклада в крышу с большим углом наклона. Затем вставьте брусок размером два на 4 дюйма () по середине оклада.

Аккуратно согните планку, используя край бруса, пока наклон различных скатов крыши не совпадет со сторонами планки.

Метод Zepp прост, но эффективен для соединения двух крыш с разным уклоном. Однако, чтобы использовать этот метод, вы можете столкнуться с двумя трудностями.

Они; согласование различных уклонов крыши на стропилах ендовы и получение фасций на одной линии .

К счастью, метод Zepp помогает решить эти проблемы при установке крыш с неравным уклоном.

Метод Zepp использует угольник и масштабные чертежи для определения правильных углов и разрезов.

Ключом к этому методу является использование полномасштабного чертежа угла, где встречаются разные уклоны крыши. Затем перенесите измерения с бумаги на пиломатериалы.

#1.

Создать чертеж в масштабе

Сделать схему всей крыши . Затем определите уклон каждой плоскости крыши. Было бы лучше, если бы вы начали со знания о том, что основная крыша имеет уклон 8/12.

Чтобы получить уклон вторичной крыши, помните, что уклон — это коэффициент подъема на 12 дюймов пробега.

Общая высота вторичной крыши такая же, как и у основной крыши. Следовательно, вы можете преобразовать его в единицу высоты по этой формуле : 12 дюймов/(общая длина × общая высота).

#2.

Выровняйте обшивку

Облицовка — это видимая отделочная кромка выступа, которая соединяет кровлю со стропилами , фермами и водосточными желобами.

При выравнивании панелей соблюдайте одинаковый выступ. Начинайте компоновку крыши с верхней кромки фасции и , а не с наружных стен.

После этого под более крутой вторичной крышей соорудить стеновую пластину, которая должна равняться подъему разноскатных крыш.

Если крыши с разным уклоном имеют единичную высоту 8 дюймов и девять ⅝ дюймов, например, разница между ними составляет один ⅝ дюйм.

Приблизительно, между обеими крышами есть разница в 1,6 дюйма единичного подъема, поэтому постройте пластинчатую стену, которая выровняет их до 1,6 дюйма на уровень подошвы свеса.

#3.

Изготовление вальмового стропила

Чтобы узнать угол наклона и размеры стропильных частей, которые вам нужны, разложите вальмовые стропила. Снимите мерки и обрежьте их по размеру, если они превышают требования.

Затем выровняйте верхние кромки так, чтобы вальмовые стропила совпали с разным уклоном плоскостей крыши. Используя квадрат кадра для сравнения, вы можете определить, насколько нужно выровнять.

Затем разложите нарожники, чтобы зафиксировать их положение с вальмовыми стропилами на крыше, и прибейте их на место.

Используя метод Zepp, использование крыш с различным уклоном легко и с низким риском отказа.

Что такое общий уклон для вальмовой крыши?

Шаг 4/12 является типичным, а с шагом менее 3/12 является крышей с малым уклоном. Вы должны использовать минимальный уклон крыши 20 градусов.

Возможно использование крыш с углом наклона до 12,5 градусов, поскольку более современные кровельные материалы могут давать тот же эффект , что и крыша с уклоном 20 градусов.

Обратите внимание, что любая крыша с уклоном менее 12,5 градусов является плоской. Наклон крыши показывает, на сколько дюймов поднимается крыша при глубине уклона 12 дюймов.

Например, крыша с уклоном 6/12 будет подниматься на шесть дюймов на каждые 12 дюймов углубления внутрь.

Один стандарт измерения уклона вальмовой крыши применяется к крутизне между карнизом и коньком. Есть два способа измерить уклон крыши; пояснения ниже.

№1.

Измерьте от вершины крыши

Возьмите уровень и отметьте на нем отметку 12 дюймов. Убедившись, что уровень сбалансирован, измерьте расстояние от поверхности крыши до уровня.

Этот метод в основном надежен, но если на вашей крыше много черепицы, этот фактор может сделать ваши измерения немного неверными.
