Ендова на металлочерепице крыши: устройство, монтаж, укладка

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

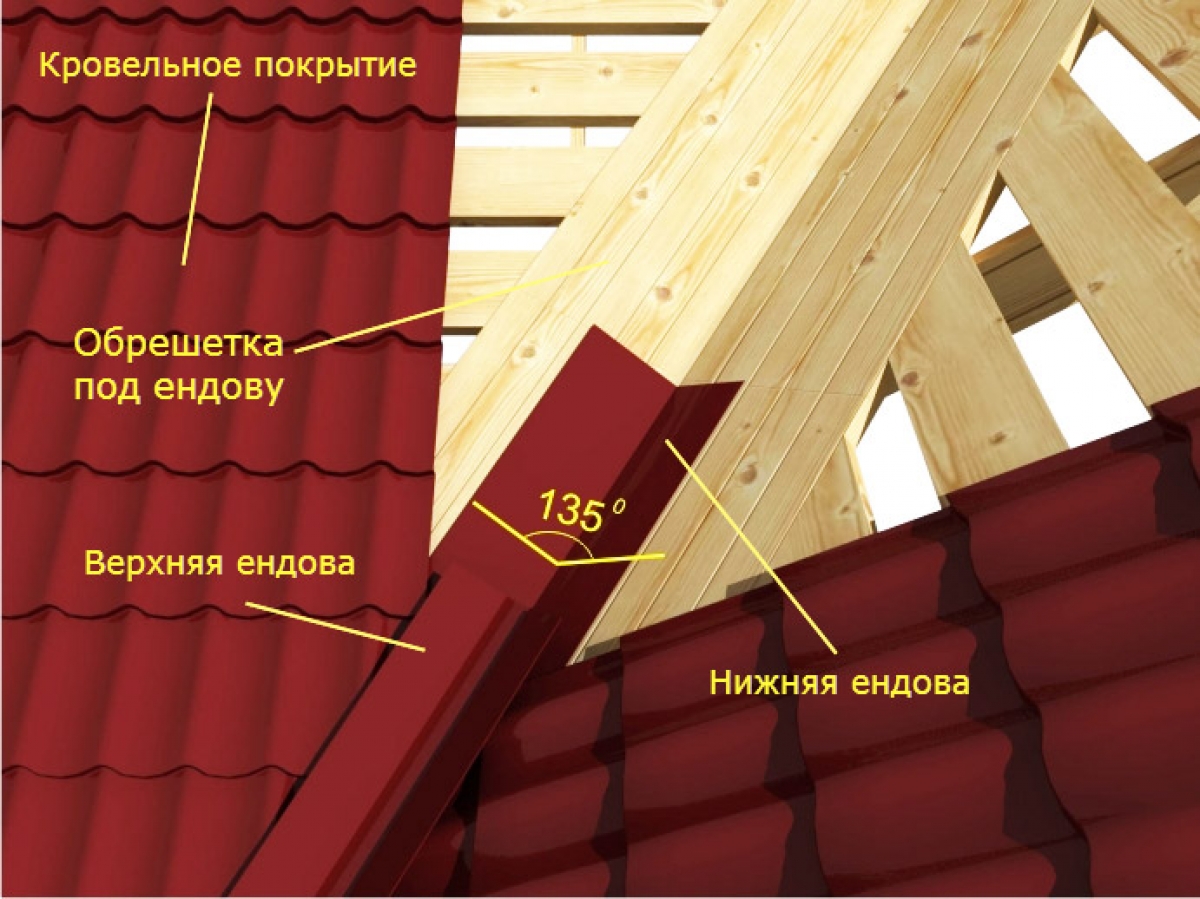

Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.

Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

ножницы по металлу
рулетка, линейка и карандаш;
зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу.

Укладка гидроизоляции

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте также: гидроизоляция кровли из металлочерепицы.

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы.

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Видео по теме:

Посмотрите еще статьи:

Монтаж ендовы металлочерепицы. Как это сделать правильно и красиво?

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

Собственно металлочерепица
Планки: кровельные, торцевые, коньковые
Уплотнительные шайбы, саморезы
Направляющая доска
Доска обрезная
Гидроизоляция
Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
Дрель
Молоток средних размеров
Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
Мел или что-то, чем можно поставить отметку
Стремянка
Страховочные тросы (веревки)
Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Гидроизоляция под металлочерепицу
Установка направляющих
Ендова
Металлочерепица

Вообще, ендова может быть:

Переплетённой
Закрытой
Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
Накрыть слуховое окно листами металлочерепицы
Вдоль стенок слухового окна уложить уплотнитель
На карнизный свес окна нужно прикрепить карнизную планку
Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

установка на кровлю под металлочерепицу, устройство, размеры, вывод на скат, как сделать и установить

Содержание:

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова кровли, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.

Описание ендовы

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.

Основным назначением ендовы можно назвать следующее:

Образование правильного угла между смежными скатами.

Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.

Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

В зависимости от устройства выделяют несколько видов ендовы:

Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.

Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.

Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.

Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.

Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.

Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли. Помимо этого, следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

Они должны соответствовать материалу, используемому для покрытия кровли.

Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.

Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.

Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.

Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.

Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.

В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

<br />

Устройство ендовы крыши — схема, видео

Что такое ендова?

Если вы заканчиваете строительство дома, то одним из самых важных дел остается устройство ендовы крыши. Ендова или разжелобовка — это место стыка скатов крыши, которое берет на себя львиную долю нагрузок кровли:

нагревается летом до высокой температуры;
дождевая вода стекается на этот стык;
нагрузка снежного покрова здесь самая высокая.

Стихийное бедствие для дома можно предотвратить или уменьшить его последствия, если ендова крепко держит угловой удар.Для правильного расчета конструкции дома или его отдельных частей, можно обратиться к специалистам компании «ИнноваСтрой». Для того чтобы заказать бесплатный просчет, можно заполнить контактную информацию и оставить сообщение по параметрам просчета на главной странице сайта компании. Заходя на главную страницу, вам необходимо, прокрутив страничку сверху на один ряд, нажать кнопку «Заказать просчет на строительство – бесплатно!»

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Неправильно построенная или неверно рассчитанная ендова может стать причиной начала разрушения кровли, при определенных обстоятельствах — всей крыши, а иногда и всего дома. Если непрофессионально, без расчетов и определенных знаний подойти к укладке ендовы, можно получить самые негативные последствия.Если мы знаем заранее от чего необходимо защитить дом, то можем сделать так, чтобы на долгие годы стык скатов был надежным соединением. Специалисты компании «ИнноваСтрой» имеют большой опыт успешного проведения самых сложных кровельных работ, в том числе по устройству ендовы крыши. В компании можно заказать и комплексную услугу, включая проектирование дома, ремонт крыши и кровли, а также проектирование новой или реконструкцию существующей кровли, монтажный или полный цикл кровельных работ, который выполнят профессионалы.

Как правильно построить ендову?

Из чего бы не строили крышу, какой бы не выбирали материал для кровли, есть общие правила укладки, схема устройства ендовы:

1. Сначала прикрепляют сплошную обрешетку из дерева на месте соединения двух скатов крыши.

2. Снизу ендову укрепляют кровельной жестью или другим подходящим стройматериалом. Он должен быть непромокаемым, устойчивым к перепадам температур. Это может быть, например один из вариантов гидроизоляционных ковров.

3. Обрешетку собирают сначала из сплошного дощатого настила.

4. Настил покрывают асбестоцементным (шиферным) лотком или лотком из оцинкованной стали. Это называют еще нижней ендовой. Край лотка должен выступать вперед, за границу деталей металлочерепицы, листов шифера или профнастила. Это обеспечит жесткость и надежность конструкции.

5. Последний шаг в постройке ендовы – укладка выше всех кровельных листов, верхней ендовы. Обычно верхняя ендова – это деталь из того же материала, из которого делают всю кровлю. Верхняя ендова не обязательный элемент кровли, но она придает зданию завершенный эстетический вид.

Иногда от укладки верхней ендовы могут отказаться по таким причинам:

необходимо организовать большую пропускную способность слива;
пропуск талого снега, в который не редко попадают частицы веток, листья и прочий мусор, проходит лучше с открытым типом ендовы;
необходимо улучшить пропуск потока талых или ливневых вод для крыши с малым углом подъема скатов.

Мы рассказали об основных правилах обустройства ендовы, но кроме этого, они имеют много особенностей. Самый важный фактор, влияющий на технологию укладки ендовы — это материал кровли. Ендова – это, по сути, часть кровли, потому она должна быть продолжением ее и сочетаться по цвету и материалу изготовления.Соблюдать эти технологические особенности важно при завершении кровельных работ, о чем мы и расскажем дальше. Если вы внимательно прочитаете все советы, то вполне можете попробовать своим силами установить ендову на кровле. Если нет уверенности в своих силах или у вас нет консультантов, имеющих опыт в строительстве, все же лучшим вариантом будет обращение к тем, кто знает как построить эту важную часть дома. Наши советы помогут понять, как устроена ендова и, как правильно ее соорудить, даже если вы не будете строителем, а заказчиком услуги.

Как ендова спасет дом?

Принцип работы ендовы основан на сливе воды под действием углов скатов:

по канавкам, желобам или профилю кровли, влага, снег или поток воды стекает к желобу ендовы;
желоб принимает поток и направляет его вниз кровли;
самостоятельно или с помощью водостока, водяной поток сливается на землю.

Ендова должна быть, исходя поставленных передней конструкцией крыши, задач:

достаточно прочной для удержания потока воды или сползания снега, льда
дополнительно гидроизолированной для устранения возможного подтекания кровли возле желоба.

Чтобы учесть все особенности укладки ендовы, следует знать несложные правила, отработанные профессиональными строителями.

Устройство ендовы крыши из металлочерепицы

Металлочерепица — современная королева кровель, поскольку имеет красивый внешний вид и отменные характеристики. Когда дело доходит до устройства ендовы из металлочерепицы, кровля формируется по общей схеме, что мы описали выше. Сначала устраивается обрешетка, а потом подкладывают стандартный лист металлочерепицы, специально заготовленный в виде желоба. Сверху, после проведения монтажа всех листов кровли, присоединяют и верхнюю ендову.

Во время устройства ендовы из металлочерепицы следует помнить, что деревянную обрешетку требуется сделать:

сплошной, без пустот на месте стыка;
материал обрешетки — доски не меньше чем 150 на 25 мм;
ширина обрешетки от центра стыка должна быть не меньше 300 мм с обеих сторон.

После формирования обрешетки требуется проложить гидроизоляцию — специальный коврик или любой другой устойчивый к влаге и нагрузкам, стройматериал.Нижнюю ендову крепят шурупами-саморезами у которых шаг не менее 300 мм.Край ендовы закрепляется сверху карниза, поскольку это необходимо для качественного отвода воды.Когда соединяют два края скатов, нахлест должен быть не меньше 10 см. В промежутке нижней ендовы и металлочерепицы, рекомендуется проложить уплотнитель, который будет расширяться под влиянием тепла, и герметизировать соединение.

Устройство ендовы на шиферной крыше

Шифер — классика кровли. Эти волнистые листы из асбестоцемента дешевы и просты в работе, хотя и более хрупкие, чем металлочерепица.

Устройство ендовы на шиферной крыше сохраняет основные этапы установки ендовы с металлочерепицей. На готовую деревянную обрешетку-каркас, укладывается лист шифера, который специально подготовлен на заводе-изготовителе для нижнего желоба. Верхняя ендова укладывается после монтажа всей кровли.Обрешетка для шиферной ендовы выполняется из брусьев сечением не менее 60 на 60 мм. Если обрешетка крыши может проходить с паузами в укладке, то ендова требует полной обрешетки. Сверху образовавшегося деревянного желоба, закладывается шиферная деталь, обычно заводского изготовления. Шиферные заготовки начинают крепить толстыми и большими шиферными гвоздями снизу к верху крыши.

Если такой шиферной фигуры нет, можно применить металлическую основу для нижней ендовы. Листы шифера должны перекрыть на 10-15 см край нижней ендовы. Иногда в шиферном варианте не выполняют верхнюю ендову, для увеличения протекаемости талого снега или большого потока воды во время ливней. Такую схему практикуют в местах с повышенной влажностью и специфическим климатом.

Устройство ендовы из профнастила

Профнастил для кровли применяется уже давно, хотя для домов такое покрытие не модно — слишком просто выглядит. Но профнастил не сдает позиции, поскольку он недорогой и прост в обработке, что для любой стройки очень важный показатель. По монтажу ендовы отличий здесь в сравнении с металлочерепицей и шифером нет, хотя есть свои особенности.Для обрешетки можно использовать сплошной ряд досок с сечением не меньше чем 32 на 100 мм и расстоянием не меньше чем 50-60 мм от центра ендовы. Планка ендовы должна войти под основное укрытие профнастила не меньше чем на 250 мм.

Другие способы устройства ендовы

Кровля не всегда бывает из популярных материалов. Иногда требуется сделать ендову для мягкой кровли, например из рулонного модифицированного битума или прочих синтетиков.В таком случае ендову делают или открытой или методом «подреза». Под подкладочный ковер сверху укладывают ковер ендовы. Этот ковер промазывают битумной мастикой для усиления гидроизоляции. Ковер прибивают кровельными гвоздями, которые вбиваются на расстоянии не более 2-5 см от края ковра и на расстоянии один от другого не более 25 см.

Если укладывается ендова методом подреза, настилочных деталей не требуется.Ендова необходима и в черепичной кровле. Черепичная кровля сложна по конструкции и технике, потому требует особого внимания строителя. Важно не допускать никаких зазоров в теплоизоляции или недостаточного утепления. Ендова в таком случае должна иметь снегоостанавливающие скобы. Укладку ендовы в черепичной кровле осуществляют двумя способами:

на деревянный настил из досок
на густую деревянную обрешетку.

Ширина настила из доски должна быть не менее 30 см от оси желобка. Укладку желобка на настил делают до набивки обрешетки. Желобки строят снизу вверх.

Важные итоги

Устройство ендовы очень важный момент в завершении стройки дома, коттеджа или хозяйственной постройки. Принципиальным является то, что ее устройство имеет много технологических моментов, которые нельзя упускать:

качественная гидроизоляция нижней ендовы для сохранения целостности крыши и долговечности эксплуатации
соблюдение прочности конструкции обрешетки для недопускания обвисания или поломки ендовы

правильный подбор материалов для установки желоба, выбор этого материала с учетом максимально высокого качества и надежности, водонепроницаемости;
монтаж элементов ендовы специалистами или строителями-любителями с достаточным багажом знаний.

Если все эти моменты будут соблюдены, вы получите кровлю, где ендова будет выполнять свою главную функцию – защищать от разрушающей силы воды и хранить тепло и уют в вашем доме долгие годы без затратных и хлопотных внеплановых ремонтов.

Помочь провести правильную установку ендовы крыши вам поможет видео.

Устройство ендовы крыши из металлочерепицы: фото и видео

Основным назначением любой крыши является защита не только внутреннего пространства от воздействия окружающей среды, но и внешних стен строения. С другой стороны, каждый владелец частного дома или дачи, желает выделиться из общей массы и придать своей крыше архитектурную уникальность. Этого можно достичь, не только использовав оригинальный материал для кровли, а также применив особую внутреннюю конструкцию крыши. На красоту и эстетическую привлекательность претендуют сложные по геометрическому исполнению конструкции, которые имеют большое число стыков, примыканий и различных архитектурных включений. Такая совокупность элементов позволяет получить внутренний угол между двумя плоскостями, образующими крышу. Он примыкает к скатам и называется ендова (разжелобок) крыши. Обычно такой конструктивный элемент имеет место на кровлях покрытых металлочерепицей. Для того чтобы правильно осуществить создание такого кровельного пирога, необходимо разобрать устройство ендовы крыши из металлочерепицы.

Оглавление:

Каким разжелобок может быть
Конструкция крыши: что учитывается при проектировании
Создание разжелобка
Что нужно знать про металлочерепицу
Важный практический совет: безопасность

Каким разжелобок может быть

Ендова крыши бывает двух видов:

Нижняя – имеет монтажные подгибы по краям, что позволяет предотвратить проникновение воды или ее перелив под кровлю.
Верхняя – также как и нижняя, защищает стык от попадания влаги в подкровельный уровень, но ее главным отличием является способ монтажа. Верхняя ендова крепится поверх листов металлочерепицы и тем самым скрывает внутренние стыки листового материала.

Также эта сложная конструктивная деталь подразделяется по видам:

открытые;
закрытые;
переплетенные.

Особенностью открытой ендовы является самоочищающееся строение – вода, снег и прочие осадки под собственным весом стекают вниз. Как видно из названия, переплетенная ендова отличается от закрытой, способом укладки кровельного материла. Крыша с крутыми скатами требует закрытой ендовы, с перекрученными панелями – переплетенного настила.

Обратите внимание! Единственным недостатком закрытой и переплетенной ендовы крыши является необходимость в дополнительном слое гидроизоляции, открытая ендова – не требует подобных затрат.

Конструкция крыши: что учитывается при проектировании

Прежде, чем осуществить монтаж ендовы при кровле металлочерепицей, необходимо определиться с материалом, геометрическим исполнением и местами под ендову (внутренние углы). Далее необходимо создать обрешетку. Причем, ее конфигурация под металлочерепицу отличается от каркаса, например, под шифер.

Несмотря на заявленную производителем универсальность в эксплуатации и стойкость к природным явлениям, металлочерепицу необходимо надежно закрепить на стропильной системе. Она не должна «играть», поскольку при перепадах температур металл увеличивается/уменьшается в объеме, а при плохой фиксации, это может привести к деформации кровли. В связи с этим обрешетка крыши под металлочерепицу должна иметь минимальный шаг. Кроме прочего, это исключит появление глухих звуков при выпадении таких осадков, как град, или при падении на крышу плодов от рядом растущего дерева (орех, яблоко и др.)

Чаще всего используют открытый тип ендовы под металлочерепицу, в таком случае кровля строится в такой последовательности:

гидроизоляция крыши – можно использовать плотный полиэтилен, рубероид, стеклоткань или полиэстеровый гидроизолят;
монтаж направляющих под ендову – доски укладываются в местах внутренних углов, и тем самым подготавливают их для следующего этапа;
создание ендовы – процесс осуществляется снизу вверху, таким образом, чтобы каждый верхний лист ложился внахлест на нижний;
настил металлочерепицы.

Рассмотрим два последних пункта подробнее.

Создание ендовы

Ендова для металлочерепицы в основном выполняется из металлических листов, например, оцинкованной стали. Она станет отличным решением, которое значительно увеличит срок службы всей крышной конструкции.

Ендова состоит из двух уровней:

нижняя укладывается в местах с отрицательными углами и до настила основной массы кровли;
верхняя, в свою очередь, после завершения кровельных работ.

Настил, на который желобок ендовы укладывается, монтируется до набивки стропил и обрешетки. После чего края обрешетки фиксируются на настиле. Для устройства деревянного настила для ендовы используют доску, обработанную антисептическим раствором. Ширина ее должны быть более 300 мм, а толщина соответствовать толщине контрольной обрешетки. Скрепление досок между собой выполняется только с использованием стропильных ног. Далее необходимо согнуть края желобка под углом 90 градусов и спрофилировать по форме бруса.

Важно! Выполнять формирование ендовы нужно с крайней осторожностью, желательно с первого раза подогнуть кромки и выполнить профилирование. В противном случае, многократное изгибание «оцинковки» приведет к ее повреждению, что влечет за собой списание желобка на лом.

На следующем этапе необходимо согнуть желобок по его центральной оси на угол больший, чем угол ендовы. Для этого подойдет любой подручный инструмент, так что лишние затраты не потребуются. Процесс укладки желобка начинается внизу и заканчивается вверху. После того как материал уложен и прежде чем его закрепить нужно подрезать его по нужным размерам, отступив при этом около 4 см. Этим будет предусмотрено место для крепления водосточного желоба. Для надежной фиксации краев необходимо создать напуск свеса до 100 мм, а отбортовка в этом месте полностью загибается внутрь. Крепления желобка к настилу осуществляется скобами или маленькими гвоздями (2,8 х 25 мм). Во избежание продольного или поперечного смещения, желобок прибивается таким образом, чтобы крепежный элемент отступал от его краев не более, чем на 20 мм. Следующий лист желобка выполняется внахлест не менее 100 мм с совмещением поперечных ребер.

Обратите внимание! Сегодня на рынке строительного материалов можно найти любой инструмент и материал. Таким образом, при монтаже желобков под ендову можно использовать специальную самоклеющаяся ленту, которая пропитана особым влагоотводящим раствором. Такая лента надежно сцепляет края желобка с настилом и предотвращает проникновение мусора и пыли под черепицу.

Крепление верхнего слоя ендовы происходит аналогично нижнему, но основанием в данном случае уже выступает металлочерепица. Фиксация в свою очередь осуществляется специальными прорезиненными саморезами. Установка ендовы под металлочерепицу не является конечной процедурой. Завершающим этапом выступает настил металлической кровли.

Что нужно знать про металлочерепицу

Как и любой строительный материал металлочерепица имеет свои плюсы и минусы. Потому прежде, чем начать монтаж ендовы при кровле металлочерепицей, потребителю стоит выяснить основные эксплуатационные свойства данного материала.

Достоинства

Универсальность в использовании. Податливость в обработке позволяет настилать металлочерепицу на крыши любой геометрической сложности.
Широкий выбор цветов и их оттенков, позволяет сочетать металлическую черепицу с любым видом ландшафтного дизайна.
Простота в использовании. Этот стройматериал не требует особого ухода, он стойко переносит высокие и низкие температуры, что позволяет перестилать крышу в любое время года.
Доступная цена. За внешней элегантностью и эстетической привлекательность материала скрывается невысокая стоимость относительно своих более дорогих аналогов.

Недостатки

При обустройстве «сложных» крыш отход материала значительно увеличивается. Сократить ее можно только точными расчетами и раскройкой, что позволит по максимуму использовать полезную площадь каждого листа.
Низкая звукоизоляция – для нивелирования требуется проведение дополнительных манипуляций. При правильном монтаже шумоизолирующей подложки звуки дождя или града не будут проникать в дом, а потому уютная атмосфера нарушена не будет.
Самоочистка. Это свойство в отдельных случаях является большим плюсом. С другой стороны, когда в доме проживают дети, любящие поиграть со снегом, лучше обезопасить их от самопроизвольного схода снежного слоя с крыши. Придется устанавливать специальные снегозадерживатели, а это, опять же, дополнительные расходы.

Монтаж металлочерепицы

При настиле этого материала на классическую двускатную крышу отход составляет около 5 %, но при обустройстве крыши, где предусмотрена многократная установка ендовы под металлочерепицу отходы увеличиваются до 35 %. Процесс укладки начинается справа налево и снизу вверх, и тем самым образуется своеобразный прямоугольник.

Фиксация листов металлочерепицы осуществляется за счет применения специальных оцинкованных саморезов, имеющих резиновые прокладочные шайбы, которые не дадут в будущем «прикиснуть» шляпке к поверхности материала. Кроме того, резиновая прокладка исключает возможность повреждения шляпкой самореза листа, а это предотвращает появление очагов, губительной для железа, коррозии. Плюс к этому, правильно подобранная крепежная фурнитура, плотно фиксирует материал на стропилах и не дает ему деформироваться при резких температурных перепадах.

Важный практический совет: безопасность

Ендова для металлочерепицы, как и сам кровельный материал, подвержены большому риску воздействия электрических разрядов. Даже если соблюсти все правила безопасности и рядом с домом соорудить громоотвод, который будет выше чем дом, то это все равно не застрахует крышу от попадания в нее молнии. В связи с этим, профессионалы строительной отрасли настоятельно рекомендуют создать молниезащитную конструкцию. Крыша, оборудованная таким устройством максимально защищена от грозы. Громоотвод для металлочерепицы имеет классическую конструкцию:

молниеприемник;
токоотвод;
заземление.

Разряд молнии, притянутый молниеприемником проходит по токоотводу к заземлению, а от него в землю. А для того, чтобы обезопасить электрическую аппаратуру в доме от перегорания, желательно на доме установить разрядники, которые берут всю нагрузку на себя. В любом случае главное помнить, что любое строительное мероприятие требует трезвого подхода и размеренной кропотливой работы.

схема стропильной системы, внутренняя ендова для профнастила, соединение крыши дома

Содержание:

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

Конфигурация кровли – крестообразная, в форме буквы Т или Г.

Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.

Для монтажа разжелобка не применяются гвозди.

Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.

Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, такая ендовая планка способна выдерживать перепады температур от -60 ℃ до 120 ℃.

Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.

Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.

Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.

Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.

В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.

На крышах с плоскими скатами необходима усиленная гидроизоляция.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.

Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.

Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

На нем не скапливается мусор.

Осадки быстро эвакуируются с поверхности.

Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

Эстетичность.

Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

Переплетенную ендову достаточно сложно укладывать.

Процесс занимает намного больше времени.

Такая крыша нуждается в регулярной очистке от мусора.

Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.

Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.

Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.

Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.

Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.

Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.

Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.

Вдоль краев нижние планки желоба укладывают уплотнительные ленты.

Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.

Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.

Края разжелобка проклеивают уплотнительной лентой.

Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

Возле мансардного окна набивают обрешетку.

Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.

Размечают место изгиба в нижней части желоба.

Отгибают надрезанные участки в противоположную бортикам сторону.

Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.

Края уплотняют лентой.

Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками. Важно лишь вооружиться некоторыми знаниями и инструментами.

<br />

Ендова крыши — схема, устройство и монтаж (видео, фото)

Чем выше сложность конструкции крыши, тем больше различных элементов она включает. Классическая двухскатная кровля состоит всего лишь из двух скатов, в месте соединения которых образуется наружное ребро – конек. Многощипцовые же варианты, имеющие больше одного конька, образуют помимо наружных еще и внутренние углы между плоскостями, которые называются ендовами. Многие неопытные строители задаются вопросом, что такое ендова на крыше и как ее правильно сделать. Эта статья расскажет об особенностях устройства и монтажа этого конструктивного элемента, которые влияют на эксплуатацию всего сооружения.

Содержание статьи

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

Конструкция ендовы

Особенности строения многощипцовой крыши

Виды

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Виды ендовы

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек. При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки.

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Ендовные планки для металлочерепицы

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

Схема крепления ендовы

Правила крепления верхней планки

Правила крепления нижней планки

Видео-инструкция

Черепичная кровля: закрытые долины с низкопрофильной черепицей

Фото 1: Приставные планки устанавливаются на металлическую ендову стандартной черепицы W.

Обычная точка отказа систем крутых крыш — впадины. Часто долины уязвимы из-за стареющего материала, неправильного крепления, отсутствия технического обслуживания и ледяных плотин. Распространенная причина проблем с долинами при черепичной кровле возникает, когда плоская черепица используется в областях, где предпочтительны закрытые впадины и упускаются простые требования к установке.

Руководство по установке бетонной и глиняной черепицы Института черепичной крыши (TRI) для регионов с умеренным климатом допускает установку открытых (обнаженная гидроизоляция) и закрытых (черепица встречается поверх гидроизоляции) долин. Установщики выбирают, исходя из своего опыта работы с местным климатом. Подрядчики также учитывают специфические условия окружающей среды, эстетические предпочтения, шаг и потребности в обслуживании при выборе варианта установки в долине.

Несмотря на то, что существует большое количество вариантов оклейки и установки впадин, одно важное требование часто упускается из виду и может вызвать утечки при использовании низкопрофильной плитки. Спецификация приведена на страницах 48 и 49 руководства по установке: «Когда плоская профилированная черепица устанавливается в виде« закрытой ендовы », следует использовать ребристую металлическую ендову или металлическую ендовину с одним венцом с надставкой.”

Щелкните, чтобы увеличить.

Беспрепятственный поток воды в долине имеет критическое значение. Плоская черепица, установленная непосредственно на стандартную гидроизоляцию долины закрытым способом, ограничивает количество воды в долине во время сильных дождей и может вызвать ее перелив. Это может ускорить разрушение подкладки и вызвать гниение реек и настила. Монтаж в закрытой ендове можно отремонтировать, заменив стандартную плиточную облицовку ендовы на правильный ребристый металл или добавив надставку для реек в каждый ряд (см. Фото 1).

Поскольку плитка среднего и высокого профиля имеет естественную полость между окладом и плиткой, это требование применяется только к плитке с низким профилем. Согласно руководству по установке TRI, низкопрофильная плитка определяется так: «Плитка, например плоская, с подъемом верхней поверхности не более 1/2 дюйма». Большинство плиток с древесной текстурой, облицованной или матовой поверхностью по-прежнему попадают в категорию низкопрофильных и потребуют расширения реек или ребристой долины.

Фото 2: Система надземных реек с ребристым перекрытием ендовы.ФОТО: Boral Industries

При использовании системы контр-реек или приподнятой обрешетки сами обрешетки можно выдвинуть в долину, поскольку они поднимаются на подкладке или шайбе. На фото 2 использованы рифленый фартук ендовы и приподнятая обрешетка. Крепежные элементы не устанавливаются в / через ендовы.

Установщики плитки — мастера, и каждый из них разрабатывает свой подход к деталям долины. В зависимости от длины долины и площади притока установщики могут расширять или постепенно увеличивать ширину выреза плитки долины.Опытные установщики могут сделать вырез (собачье ухо) в той точке плитки, которая перекрывается следующим рядом. До того, как дополнительные продукты, такие как ребристые впадины и удлинители реек, стали коммерчески доступными, и до того, как производители улучшили конструкцию проушин, установщики часто удаляли проушины с помощью молотков. Они выработали навыки крепления и приклеивания, чтобы избежать образования плотины при их установке. Теперь аксессуары и конструкции окладов делают этот тип установки лучше и проще.

Несмотря на разнообразие плиток в категории низкопрофильных плит — некоторые плоские с обратной стороны и крепятся непосредственно к настилу, некоторые имеют проушины на спине, которые также можно использовать для крепления реек — все низкопрофильные плитки устанавливаются в закрытом помещении. — метод долин требует ребристого гидроизоляции или расширения обрешетки, если это не предусмотрено конструкцией производителя и / или не одобрено местным строительным инспектором.

Щелкните, чтобы увеличить.

Из-за сильных ветров и погодных явлений во Флориде TRI и Ассоциация подрядчиков по кровельным работам, листовым металлам и кондиционированию воздуха Флориды совместно разработали Руководство по установке бетонной и глиняной черепицы Флориды при сильном ветре, которое также доступно на веб-сайте TRI.

ФОТО: ИНСТИТУТ ЧЕРЕПНОЙ КРОВЛИ, если не указано иное

Как это:

Нравится Загрузка …

Установка перепрошивки долины, что можно и чего нельзя делать

Размещено 17 февраля 2017 г. находится в разделе Установка на крышу.

Выполнить надлежащую установку ендовыдела несложно. Фактически, выполнение нескольких основных процедур установки обычно обеспечивает надежную установку. Даже в этом случае высокий процент долинных плит не устанавливается должным образом, потому что компания, занимающаяся ремонтом крыш, знает основы. Или эти кровельщики знают, как правильно выполнять работу, но предпочитают срезать углы (за ваш счет). Независимо от причины, при неправильной установке велик риск значительного внутреннего повреждения.

Установка отделки в открытой долине на металлической крыше для открытой панели крепления

На металлической крыше долина образована двумя пересекающимися скатами.Установка ендовы в этой области вашей крыши предотвращает попадание воды на противоположный уклон и проникновение в вашу крышу. Без обрезки вода может легко попасть в ловушку со снегом, листьями и другим мусором.

Отделка

Valley является неотъемлемой частью водонепроницаемости вашей крыши, и даже самые дорогие материалы не защитят вашу крышу от проникновения воды, если она не установлена должным образом. Здесь вы найдете все шаги, необходимые для правильной установки отделки ендовы и защиты металлической кровли.

В этой статье мы рассмотрим:

Что такое Valley Trim?
Сколько стоит Valley Trim?
Необходимые инструменты и принадлежности
Долина у карниза
Долина у горного хребта
Крепежная планка долины
Обрезка долины внахлест

Прежде чем приступить к отделке ендовы, помните, что подкровельное покрытие является важной частью любой металлической кровельной системы.Перед установкой облицовки ендовы убедитесь, что уложена надлежащая подкладка. В компании Western States Metal Roofing наша цель — максимально упростить вашу установку.

Также важно ознакомиться с руководством по установке производителя, которое разработано, чтобы помочь вам установить облицовку ендовы на металлическую крышу.

Что такое Valley Trim?

Отделка долины — это приподнятая секция в самой низкой точке впадины, предназначенная для предотвращения движения воды по противоположному склону и проникновения через крышу.Обрезка долины устанавливается перед установкой металлических кровельных панелей. Долина металлической крыши — это территория, образованная двумя пересекающимися скатами.

Сколько стоит Valley Trim?

Стоимость отделки впадины будет зависеть от толщины, типа окраски и размера отделки впадины. В среднем обрезка долины будет стоить от 3 до 6 долларов за линейный фут.

Какие инструменты и расходные материалы необходимы для установки трима долины

Ножницы для резки металла
Карандаш плотника
Молот
Кровельные перчатки
Пистолет для уплотнения
Силиконовый герметик
# 10 x 1 ”Винты для блинов

При измерении длины ендовы необходимо учитывать минимальный вылет в 1 дюйм и перекрытия в 12 дюймов. Для подготовки гребня также потребуется минимум 3 дюйма.

Как выполнить резку и отделку отделки долины у подножия металлической крыши

Установка отделки долины должна начинаться со стороны карниза крыши.
Установите нижнюю облицовку ендовы в желаемое положение. ПРИМЕЧАНИЕ: Не забудьте учесть вылет минимум 1 дюйм.
Плотницким карандашом нарисуйте место пересечения впадины с краем крыши.
Обрежьте ножницами по контуру, останавливая разрез на стыке впадины.
Затем отмерьте 2 дюйма от верха контура и сделайте прямой разрез через шов. СОВЕТ. Поднимите створки вверх, чтобы облегчить резку.
Проведите линию под углом 90 градусов с обеих сторон шва.
Паз прорежьте прямо посередине шва по вашей линии.
Снимите обе заслонки ендовы.
Обрежьте левый клапан под углом 45 градусов. СОВЕТ: Вам может потребоваться обрезка по мере необходимости, чтобы плотно прилегать.
Молотком слегка постучите по левой заслонке внутрь под углом 90 градусов.
Затем с помощью молотка сложите правую заслонку внутрь под углом 90 градусов.
Обрежьте заслонку, чтобы она полностью изогнулась на 90 градусов.
Отрезать лоскут по шву ендовы
Отметьте углы заслонки там, где они пересекаются с линией края впадины.
Используя эту отметку в качестве ориентира, срежьте лишние створки.
Ударьте молотком внутрь на 90 градусов.

На тот случай, если вы больше разбираетесь в визуальном обучении, мы создали пошаговое установочное видео. Многие наши клиенты будут смотреть видео об установке в открытой долине и распечатывать блог, чтобы помочь им во время установки отделки впадины.

Как выполнить резку и отделку отделки долины на коньке металлической крыши

Положите долину на гребень и начните обводить верхний контур.
Измерьте высоту стыка долины.
На основании этой высоты отметьте центр шва.
Соедините углы с центром вашей отметки.
Проведите прямую линию по шву до отметки в 2 дюйма.
С каждой стороны впадины проведите параллельную линию в 3 дюйма до вашего следа.
Установите транспортир на 90 градусов и наметьте прямую линию от края шва до края впадины.
Повторите этот процесс для противоположной стороны.
Разделы, которые вы удаляете, выделены красным ниже:
Используя ножницы по металлу, начните резать внешнюю часть.
Обрежьте шов прямо по центру.
Воспользуйтесь приспособлением для подрезки кромок капель и начните складывать створки в соответствии с углом наклона вашей крыши.
С помощью молотка постучите по обеим створкам шва под углом 90 градусов.

Как закрепить отделку долины на металлической крыше

Установите желоб в правильное положение.ПРИМЕЧАНИЕ: Не забудьте учесть минимальный вылет в 1 дюйм.
Перед закреплением ендовы обязательно удалите весь защитный пластик с вашей ендовы.
Силиконовый герметик должен быть размещен на расстоянии 1 дюйма от края отделки карниза в месте наложения впадины.
Закрепите долину с помощью винтов для блинов 10 # x 1 дюйм на расстоянии примерно 12 дюймов и 1 дюйм от края.
На краю карниза ендовы отрежьте короткие углы, удалив 1-дюймовые выступы с каждой стороны.

Как перекрыть обшивку долины на металлической крыше

Перед перекрытием помните, что ваша долина должна перекрываться как минимум на 12 дюймов. В перекрытие:

При перекрытии ендовы необходимо нанести силикон на расстоянии 1 дюйма от нижней части нахлеста ендовы.
Закрепите перекрытие винтами для блинов 10 # x 1 дюйм. Установить винты 12 ”O.C.
Ваша долина теперь готова для нанесения мелом и подготовки к установке на крыше.

Если это видео помогло вам, загляните на наш канал YouTube, чтобы увидеть больше пошаговых видео по установке.

Крыши закрытой долины и крыши открытой долины: в чем разница?

Участок впадины крыши — прямые линии, образующиеся при пересечении двух разных плоскостей крыши — является критической областью, которая обрабатывает огромное количество стока воды. Долины обычно встречаются там, где двускатные слуховые крыши встречаются с основной крышей, или когда у дома есть угловые крылья или пристройки, где встречаются две секции крыши в разных плоскостях.Например, у дома с L-образной или Т-образной формой основания всегда будут впадины на крыше, где встречаются две части дома. Противоположные поверхности плоскостей крыши отводят воду в сторону впадины, откуда она затем направляется к краю крыши.

Одной из деталей, которые различаются в зависимости от дома, является метод высадки на долин на крыше. Существует два распространенных метода завершения гидроизоляции ендовы в системе черепичной кровли: закрытая ендина s или открытая ендина .Чтобы понять, что делает долину закрытой или открытой, важно понимать, как она устроена.

Что такое крыша с закрытой долиной?

Перед установкой кровли из гонтовой черепицы подрядчик по кровле устанавливает подстилку по всему настилу крыши. В подложку может быть встроен самоклеящийся экран от льда и воды или другой тип подложки, толщина которой больше, чем толщина подложки, покрывающей остальную часть кровельной системы.Эта самоклеящаяся подкладка действует как облицовка долины.

Для закрытой ендовы кровельщик установит черепицу на настил крыши и протянет асфальтовую черепицу через область, где встречаются противоположные плоскости крыши, так что черепица покрывает или «закрывает» область долины. После завершения долина будет покрыта битумной черепицей, так что самоклеящаяся подложка будет полностью покрыта битумной черепицей. Битумная черепица служит одновременно облицовкой долины и поверхностью износа для защиты от воды.

Что такое крыша с открытой долиной?

По сравнению с закрытой долиной, открытая долина добавляет еще один слой облицовки в долину. После укладки самоклеящейся подкладки поперек ендовы устанавливают предварительно гнутую металлическую облицовку ендов. Этот материал для долины может быть изготовлен из любого металла, который будет противостоять погодным условиям, кислотным дождям и другим загрязнениям. Можно использовать оцинкованную сталь, алюминий и медь.

Поскольку битумная черепица укладывается поверх настила крыши, она расширяется в долину.Однако эта черепица не проходит через всю долину, а, скорее, остается незащищенной центр металлической долины. Кроме того, важно не забивать черепицу гвоздями через металл ендовы. Затем меловой линией проводится линия от вершины долины до основания долины. Затем черепица вырезается из области долины, «открывая» поверхность облицовки долины для стока воды и окружающей среды. При открытой впадине полоса металла будет видна на крыше везде, где встречаются две противоположные плоскости крыши.

Когда выбирать закрытую долину открытой долине

Есть несколько причин, по которым подрядчики и домовладельцы могут выбрать установку открытой или закрытой долины:

Эстетика: Подрядчики, дизайнеры и владельцы предпочитают внешний вид долины одного типа другому. Важно помнить, что замкнутая впадина скрывает облицовку впадины и позволяет плоскостям крыши сливаться друг с другом. С другой стороны, открытые впадины оставляют металл незащищенным, что может быть более приятным для глаз, особенно если в качестве облицовки впадин используется медь.
Стоимость: Подрядчики могут снизить стоимость материалов на кровельных проектах, отказавшись от металла, устанавливаемого в долинах. Это снизит установленную стоимость проекта, особенно если в устанавливаемой кровельной системе имеется значительное количество впадин.
Функциональность: Мнения монтажников и проектировщиков расходятся относительно функциональности закрытых долин и открытых долин. Закрытые долины, если они не построены должным образом, могут иметь тенденцию направлять воду под черепицу, уложенную поверх нижнего слоя черепицы.Однако открытые долины могут быть восприимчивы к скоплению воды вдоль верхней части отрезанной черепицы в долине, если не обрезаны должным образом, что потенциально может вызвать протечки крыши.

Короче говоря, при замене кровельной системы в вашем доме или здании следует учитывать оба варианта. Если вы решили выполнить замену крыши самостоятельно, убедитесь, что вы учли эти различные факторы, прежде чем начинать установку. Если вы решили, что профессиональный подрядчик по кровельным работам выполнит замену вашей крыши, обязательно обсудите с ним, как они будут решать детали долины.Обращение к деталям долины до начала работ позволит вам рассмотреть возможности и в конечном итоге получить желаемый внешний вид и функциональность вашей кровельной системы.

Крыша с закрытой долиной

Долина переходит в остальную часть крыши
Может быть немного дешевле
Может быть трудно установить, если углы впадины острые

Крыша с открытой долиной

Открытый металл может улучшить внешний вид
Вода с меньшей вероятностью скапливается под черепицей
Упрощает укладку черепицы

Убедитесь, что правильно выбрали долину крыши для своего дома

Долина крыши — это архитектурный термин, обозначающий наклон, на котором встречаются две крыши.Технически это металлические каналы V-образной формы, образующиеся в «складках» кровли.

Емкость крыши — одна из самых важных частей крыши, потому что по ней вода стекает в желоб. V-образная впадина позволяет чрезмерному количеству дождя стекать с вашей крыши. Обрушенная крыша приведет к огромным убыткам и является результатом плохо построенной впадины крыши.

Большинство кровельных долин оцинкованы, что вызывает коррозию. Замены очень распространены и очень дороги.По оценкам экспертов, ежегодно ремонтируют крышу 7% домовладельцев.

В настоящее время,
если вы думаете о замене долины на крыше или строите новую
домой у вас есть несколько вариантов.

Как узнать, что состояние долины моей крыши ухудшается?

Когда впадина крыши в вашем доме начинает разрушаться в результате протечки, потолок под этой областью начинает окрашиваться. Если в ендове крыши есть дыра от ржавчины, течь начнет капать в ваш дом.Отверстие ендовы крыши также может быть забито листьями. В этом случае в ваш дом хлынет большое количество воды после шторма или сильного дождя.

Не ждите, пока ваша крыша рухнет! Убедитесь, что ваша крыша и ваш дом защищены наиболее эффективной крышей. Каждый дом индивидуален и требует разных долин.

Есть два типа кровельных долин

Открытая долина
Открытая впадина крыши — это когда материал покрытия крыши заканчивается на несколько дюймов перед центральной линией впадины.На его месте накладка из металла.
Представьте себе крышу из черепицы. Вся крыша состоит из черепицы, за исключением долины, где встречаются две крыши, и представляет собой плоскую металлическую пластину. Долина из металлической обшивки защитит крышу от проникновения воды. Вместо плоского куска металла на крыше могут возникнуть проблемы, если черепица или черепица будут составлять долину.
В некоторых случаях черепица или черепица могут не ровно выровняться по воздуху в долине, что может препятствовать свободному стеканию воды с крыши.
Закрытая долина
Закрытая выемка на крыше добавляет вашей крыше дополнительный уровень защиты. Есть два типа закрытых ендов: резные и тканые.
Перед тем, как крыша будет построена, строитель установит защиту по всей крыше. При строительстве крыши кровельщик укладывает черепицу или черепицу через долину, чтобы она была покрыта всей долиной. В долине с закрытой крышей черепица или черепица служат облицовкой долины.
Закрытая крыша бывает двух видов: резная и тканая.Разница между ними заключается преимущественно в эстетике. Срезанная крыша выглядит как сплошной кровельный лист. А плетеная крыша состоит из двух крыш, переплетенных по краям.

Согласно
к ABC Roofing
металл, который образует стыки между долинами крыши, так называемый кровельный оклад,
— еще одна проблема домовладельцев, которая может вызвать серьезную утечку в
дом. Мигание отводит чрезмерное количество воды из таких мест, как
Долина.

Так какая долина крыши прослужит дольше всего? Обычно архитекторам нравятся закрытые долины, потому что они лучше смотрятся на крышах.Кровельщики предпочтут открытую долину, потому что они настаивают на том, что открытая долина более практична. В конце концов, меньше шансов, что опавшие листья и иголки застрянут в открытой долине во время дождя, чем в закрытой долине. Крыша закрытого типа дешевле и проще в сборке.

Крыша — самая важная часть вашего дома. Если вы хотите, чтобы впадина на крыше была скрыта, выберите закрытый впадин. Если вы предпочитаете открытый металл, вы можете выбрать открытую долину.Открытый или закрытый, он прослужит дольше, если его построят опытные кровельщики.

Металлическая кровля — Окончательное руководство по покупке

Беспристрастный, экспертный совет о том, как покупать металлическую кровлю, типы металлической кровли, включая металлическую кровлю со стоячим фальцем и металлическую черепицу. Включает советы по брендам, цветам, металлической кровле от Lowe’s и Home Depot, найму подрядчика по изготовлению металлических крыш и многому другому.

Для крыши вашего дома вам нужна самая прочная, водонепроницаемая, огнестойкая и великолепно выглядящая крыша, которую вы можете купить, не так ли?

Вот почему вам стоит хотя бы подумать о металлической кровле, а не о более традиционных материалах.

В этой статье мы подробно рассмотрим металлическую кровлю и поможем вам решить, подходит ли она для вашего дома. Если это так, мы шаг за шагом проведем вас через все, что вам нужно знать, чтобы выбрать подходящую металлическую кровлю для ваших нужд. Затем мы посоветуем вам, как выполнить эту работу.

Металлочерепица со стоячим фальцем прекрасно вписывается в загородный дом, загородный дом и дома современной архитектуры. LesPalenik / Shutterstock.com

Металлические кровли отличаются огнестойкостью, долговечностью и скоростью монтажа (в большинстве случаев они устанавливаются квалифицированными подрядчиками по кровельным покрытиям).Материал также удивительно легкий и отлично отражает солнечное тепло, что помогает домовладельцам экономить энергию и даже может претендовать на налоговые льготы.

Конечно, у металлочерепицы есть и недостатки. Прежде чем принять решение об установке металлической крыши, обязательно ознакомьтесь с Плюсы и минусы металлической кровли .

Если вы считаете, что металл — это слишком коммерчески выгодный вариант для вашего дома, обратите внимание на разнообразие товаров, представленных на рынке. Верно, что архитектурные кровельные панели со стоячим фальцем могут иметь слишком коммерческий вид для некоторых домашних стилей.Но многие металлические кровельные материалы имитируют внешний вид других материалов, например, черепичной кровли. Они могут отлично смотреться в вашем доме.

Уловка заключается в том, чтобы найти подходящий продукт для работы.
Металлическая кровля, напоминающая плитку, подходит для этого дома в европейском стиле. Рон Змири / Shutterstock.com

Далее вы можете более внимательно изучить разнообразие материалов, используемых для металлической кровли, включая их основные характеристики, чтобы вы могли принять осознанное решение о покупке.

На этой схеме показано, как сооружается металлическая крыша, включая обшивку, твердую пенопластовую изоляцию, деревянные рейки, используемые для крепления, металлические кровельные панели, а также установку светового люка и солнечной панели.HektoR / Shutterstock.com

Металлические кровельные материалы

Когда дело доходит до кровли, слово «металл» охватывает многие территории. Металлическая кровля изготавливается из различных материалов, включая сталь, алюминий, нержавеющую сталь, медь и цинковые сплавы. Конечно, у каждого из них есть явные различия, которые влияют на долговечность, цену, внешний вид и многое другое.

Сталь и алюминий на сегодняшний день являются наиболее доступными металлическими кровельными материалами. Оба относительно экономичны, долговечны и хорошо держат лакокрасочное покрытие.

Стальная кровля

Большая часть металлической кровли изготавливается из стали, которая тяжелее и прочнее алюминия (хотя некоторые металлические кровельные материалы называются «стальными кровлями», они могут быть изготовлены из любого из нескольких материалов, включая сплавы). Толщина стали влияет на ее характеристики и долговечность. Двумя распространенными толщинами стальной кровли являются G-60 и более тонкая G-90. Последний менее дорог и обычно используется для гофрированных и ребристых металлических кровельных панелей низкого уровня.

Кровля из синей стали в виде плитки, продается в виде линейных панелей.На обожженную отделку предоставляется долгосрочная гарантия. Isak55 / Shutterstock.com

Гальваническое покрытие и покрытие Galvalume® считаются «подложками». Гальванизация — это цинк, а Galvalume® — это комбинация цинка и алюминия. Хотя гальваническое покрытие когда-то было лучшим ответом, в большом проценте современных металлических крыш используется Galvalume®, потому что он в два-четыре раза более эффективен в сопротивлении коррозии. Однако он плохо переносит прибрежный климат из-за коррозии из-за соленого воздуха. Точно так же его не рекомендуется использовать на крышах ферм, где преобладает навоз.Газообразный аммиак, создаваемый навозом, вступает в реакцию с покрытием, разрушая его.

Galvalume® дороже горячего цинкования, но служит дольше. Обычно используется с толстой сталью Г-90. Гарантия на Galvalume® обычно составляет более 20 лет.

И Galvalume®, и оцинкованные поверхности обычно окрашиваются или покрываются прочным верхним слоем.

Покрытие эпоксидной грунтовки обеспечивает адгезию, а акриловое верхнее покрытие, нанесенное запеканием, добавляет цвет и защиту. Поскольку некоторые системы листов предназначены для коммерческого использования, они обычно имеют очень прочную окраску.Одно популярное фторуглеродное покрытие, используемое во многих продуктах, называется Kynar 500.

Другой вид отделки кровельной черепицы — это каменное покрытие, которое имитирует внешний вид черепичной кровли. Это покрытие премиум-класса.

Алюминиевая кровля

Алюминий — очень легкий, относительно мягкий металл, поэтому он более склонен к появлению вмятин и повреждений, чем сталь, и не такой жесткий, как сталь. С другой стороны, алюминий не ржавеет и не разъедает, как сталь, если его отделка будет нарушена.По внешнему виду он почти всегда окрашен или покрыт аналогично стали.

Алюминиевая кровля может быть лучшим выбором для прибрежных районов, потому что алюминий не ржавеет, как сталь.

Экологи выражают озабоченность по поводу использования алюминия в таких целях, как кровля, из-за огромного количества энергии, необходимой для его производства. (См. Производство алюминия и воздействие на окружающую среду.) В нем говорится, что когда старую алюминиевую крышу снимают, ее можно полностью переработать.

Высококачественные металлические кровельные материалы

Также доступны другие металлические кровельные материалы, но они могут быть непомерно дорогими.Эти материалы обеспечивают потрясающие крыши в элитных домах. Вкратце, вот три типа:

Медно-металлическая кровля , имеющая многовековую историю использования, не ржавеет, не имеет «покрытия», которое можно поцарапать или отслаивать, достаточно мягкая, чтобы ее можно было легко обрабатывать, и естественным образом покрывается красивой зеленой патиной. . Медная крыша, вероятно, переживет дом, который она покрывает, — медные крыши могут прослужить сотни лет. Более того, медь легко (и ценно) перерабатывается.

К сожалению, медь очень дорога.По этой причине он, как правило, используется для деталей крыши, таких как покрытие купола или эркера, а не для покрытия всей крыши. Будьте готовы заплатить около 1800 долларов за квадрат (100 квадратных футов) за рабочую силу и материалы или от 900 до 1400 долларов за квадрат только за материалы.

Кровельные материалы из сплава созданы для обеспечения прочности, устойчивости к атмосферным воздействиям и долговечности. Стоимость зависит от конкретного материала, но в целом сплавы дороги — от 1800 долларов за квадрат (100 квадратных футов) на рабочую силу и материалы.

Кровля из нержавеющей стали , очень дорогой кровельный материал, не ржавеет и не подвергается коррозии. Покрытие Terne, сплав цинка и олова, может придать нержавеющей стали естественный матово-серый цвет. Металлические панели кровли, уложенные листами, имеют выступающие ребра. David Vandervort Architects

Важным первым решением при рассмотрении металлической крыши является определение внешнего вида, который вы хотите, чтобы крыша имела. Металлическая кровля для жилых домов бывает двух основных видов: листовые панели и черепица. В большинстве случаев эти две формы имеют очень разные внешний вид и характеристики.В рамках этих двух широких категорий создается множество вариаций, цветов и узоров… подробнее об этом позже.

Металлическая кровля со стоячим фальцем

Самыми известными образцами панельной металлической кровли являются кровля со стоячим фальцем и кровля из реек. У них есть выступающие ребра, которые проходят вертикально вдоль панелей через каждые 6, 9 или 12 дюймов. Панели укладываются на крышу вертикально.

Эти типы кровли не пытаются выглядеть иначе, чем то, чем они являются: металлической кровлей.Яркая металлическая крыша со стоячим фальцем отлично справляется с отводом воды и снега при минимальном уходе. LesPalenik / Shutterstock.com

Две основные системы названы в честь метода соединения панелей. Здесь мы обсуждаем их вместе под термином «металлочерепица со стоячим фальцем», но между ними есть небольшие различия.

Фальц со стоячим фальцем имеет самоуплотняющиеся выступающие ребра по краям панели, которые сцепляются друг с другом, обеспечивая плотное уплотнение для эффективной герметизации и отвода воды.

Ребра стоячего шва обычно имеют высоту от 3/4 до 1 1/2 дюйма и ширину от 1/2 до 3/4 дюйма. Продаются различные системы запирания, каждая из которых отличается внешним видом, простотой использования, эффективностью герметизации и возможностью использования на специальных крышах (например, изогнутых). Большинство производителей выпускают несколько разновидностей.

Кровельная обрешетка имеет более широкую заглушку — обычно шириной около 2 1/2 дюймов. Для выступов, бедер, краев и соединений изготавливаются специальные подходящие металлические детали.

Листы для стоячих швов и обрешетки продаются разных размеров. Наиболее распространенные размеры — 3 фута в ширину и 6, 8, 10, 12, 14 и 16 футов в длину, но вы также можете получить нестандартные размеры. Из-за больших размеров панелей их быстрее установить, чем системы гонтовой черепицы, и они лучше всего работают на больших, непрерывных пространствах.

Этот тип кровли, имеющий явно коммерческий вид, предпочитается архитекторами за ее чистый, современный вид. Его обычно используют в домах, начиная от горных хижин и заканчивая современными шедеврами, но в колониальном доме он будет выглядеть неуместно.

Металлические кровельные листы начинаются с «плоского материала» (плоских металлических панелей), которые производители или изготовители кровли формируют в кровельные панели и компоненты. Крупнейшие производители также применяют очень прочную отделку.

Некоторые монтажники металлических кровель превращают плоские кровельные материалы в кровельные материалы на месте; Конечно, для этого требуется соответствующее формовочное оборудование. Проблемами этого метода являются большие различия в качестве работы, ограниченные возможности отделки и, как правило, очень ограниченные гарантии (один год или меньше).С кровлей, формируемой на месте, у вас также нет надежности крупного производителя, стоящего за продуктом.

Изготовленная кровля из листового металла продается в виде больших панелей — обычно из стали с покрытием 26 калибра, которая весит около фунта на квадратный фут. Другие материалы включают окрашенный алюминий, твердую медь, цинковые сплавы и нержавеющую сталь с терновым покрытием.

Цены на металлическую кровлю за лист, как правило, определяются квадратным футом или квадратом, который составляет 100 квадратных футов. Цены варьируются в широких пределах, в зависимости от материала и отделки, от минимума примерно до 1 доллара.От 50 за квадратный фут до примерно 6 долларов за квадратный фут. Рисунки обычно включают панели, крепежные зажимы, заглушки и все элементы отделки и окладов. Если вы запрашиваете приблизительную цену за квадратный фут, убедитесь, что в нее включены все необходимые детали.

О кровле из гофрированных металлических панелей

Гофрированная металлическая кровля продается в виде листов, как кровля со стоячим фальцем, но ее характеристики сильно отличаются из-за того, как панели соединяются вместе. Гофрированные панели обычно просто накладываются внахлест и прикручиваются к конструкции.Это может работать для сараев, сараев, веранд и т. Д., Но недостаточно для проливания дождя в качестве кровли дома. Гофрированный металл отлично подходит для собачьих будок и хозяйственных построек, но не предназначен для использования в качестве крыши дома. Стоимость уточняйте на Amazon

Стоимость материалов и рабочей силы начинается примерно от 350 долларов за квадрат (100 квадратных футов).

Металлическая черепица и черепица

Металлическая черепица или черепица выглядит совсем иначе, чем листовая кровля. С их помощью металлу придают формы, имитирующие испанскую и миссионерскую плитку, древесину, сланец и викторианскую металлическую плитку.Большинство из них изготовлено из окрашенной стали или стали с покрытием, либо из алюминия, спрессованного или сформированного в реалистичные формы.

Кроме того, металлическая черепица обычно имеет многослойную заводскую отделку, которая завершает реалистичный эффект имитации других материалов.

На самом деле, некоторые кровельные материалы из металлической черепицы удивительно убедительно имитируют внешний вид других материалов. Производители окрашенных металлических изделий уменьшают контрольный блеск, текстурируя металл, накладывая финишную отделку слоями и нанося финишные покрытия из гранулированного камня.Покрытая камнем кровля из стальной черепицы дает вид сотрясений с прочностью металла. Boral

Эти продукты, как правило, похожие на плитку или сланец, бывает трудно отличить от настоящих.

Металлическая черепица изготавливается в виде панелей, которые имеют вид нескольких соединенных вместе плиток или черепицы. Они также бывают индивидуальной черепицей. Панели большего размера, обычно около 4 футов в длину, предназначены для быстрой установки и перекрытия неровностей. Одиночная черепица, предназначенная для установки по одной, может быть проще в обращении и более удобна (они требуют меньше резки) на неровных или сложных крышах.

Металлическая черепица может представлять собой длинные панели, которые накладываются на обрешетку, начиная снизу и заканчивая крышей. © Noraluca013 / Shutterstock.com

Большинство панельной черепицы можно укладывать поверх одного или двух слоев существующей кровли. Отдельную черепицу необходимо оторвать от старой крыши, чтобы ее можно было уложить на твердый плоский настил крыши.

Стоимость рабочей силы и материалов обычно составляет от 700 до 1000 долларов за квадрат (100 квадратных футов). Для материалов, не требующих труда, стальная черепица и отделка стоят от 270 до 320 долларов за квадрат.

Сколько стоит металлическая кровля?

Установка металлической кровли обычно стоит дороже, чем установка традиционной кровли из битумной черепицы и подобных материалов. Сложность крыши тоже имеет значение. Некоторые типы металлических кровель требуют несколько сложных методов, чтобы соответствовать нестандартным условиям.

Почти все кровельные материалы оцениваются по «квадрату», который равен 100 квадратным футам кровли.

Типичные затраты на различные типы металлической кровли обсуждаются выше для каждого типа, но мы рассмотрим эти цены здесь.Вы можете использовать эти числа для очень приблизительных оценок, но фактическая стоимость металлической крыши в вашем доме будет зависеть от многих переменных: рыночных условий, вашего местоположения, точного материала, который вы выберете, а также высоты и сложности вашей крыши. немного.

Обзор затрат на металлическую кровлю:

Ожидается, что кровля со стоячим фальцем будет стоить от 750 до 1400 долларов за квадрат для рабочей силы и материалов. В среднем около 900 долларов за кв. Напротив, вы можете установить битумную черепицу по цене около 475 долларов за квадрат.

Базовая цена металлической черепицы колеблется от 700 до 1000 долларов за квадрат для материалов и рабочей силы.

Базовая цена на кровлю из стали с каменным покрытием начинается от 850 долларов и составляет около 1100 долларов за квадрат на материалы и рабочую силу.

Базовая цена на установку кровли из меди или цинка начинается с 1800 долларов за квадрат для материалов и рабочей силы.

Если требуется отрыв , добавьте дополнительные расходы в размере от 100 до 150 долларов за квадрат.

Кто устанавливает металлическую крышу?

Подрядчики по кровельным работам для жилых домов — это специалисты, которые устанавливают системы металлической черепицы, хотя многие из них, устанавливающие древесину, плитку, асфальт и другие более традиционные изделия, не устанавливают металлочерепицу. Поскольку для изготовления металлических кровель требуются несколько иные методы, некоторые производители или дистрибьюторы требуют, чтобы установщики их продуктов прошли аккредитацию, пройдя несколько заводских занятий, прежде чем они смогут устанавливать свои продукты. В случае металлических кровельных систем обычно рекомендуется, чтобы монтаж выполняли квалифицированные специалисты. .Дмитрий Калиновский / Shutterstock.com

Поскольку новая крыша — это крупное вложение и то, с чем вы, вероятно, будете жить долгое время, важно тщательно выбирать кровельного подрядчика.

Это справедливо для всех типов подрядчиков по кровельным работам, но еще более важно для подрядчиков по металлической кровле, потому что применение металлической кровли — это специальность, требующая навыков и инструментов, которые сильно отличаются от тех, которые используются для установки более типичных кровельных изделий.В то время как типичный подрядчик по кровельным работам может установить деревянную или асфальтовую черепицу, для установки большинства видов металлической кровли требуется специалист.

Для кровельных систем из листового металла выберите подрядчика, имеющего не менее трех лет опыта монтажа металлических крыш.

Подрядчики по металлической кровле рядом со мной

Лучший способ найти хорошего подрядчика по металлической кровле — обратиться к друзьям и соседям, которые проделали подобную работу. К сожалению, поскольку металлические крыши встречаются редко, вы можете не знать никого, у кого они были установлены.В этом случае лучше всего использовать один из веб-сайтов по поиску подрядчиков, например HomeAdvisor или Networx. Преимущество этих услуг заключается в том, что они помогают вам найти местных подрядчиков по установке металлических кровель, которые прошли предварительный отбор.

Еще один способ найти специалистов по металлической кровле — позвонить архитекторам или строителям, которые проектировали или построили дома с металлическими крышами, и попросить их предложения.

Монтажник металлической кровли прикручивает панели к деревянным обрешеткам.Дмитрий Калиновский / Shutterstock.com

Назначьте встречу минимум с тремя профессиональными кровельщиками. Убедитесь, что они хорошо разбираются в том типе крыши, которую вы собираетесь установить. Затем получите рекомендации от довольных клиентов и позвоните им, чтобы убедиться, что они довольны работой, и обсудить любые вопросы, возникшие в ходе проекта.

Рекомендуемый ресурс: Получите бесплатные предложения от проверенных подрядчиков металлических кровель рядом с вами

Вы также можете часто получить местного установщика через производителя.Производитель обычно свяжет вас с местным представителем или установщиком, который предложит цену (или организует тендеры нескольких кровельщиков) на вашу работу.

Обязательно уточните, включены ли оплата труда и фрахт в цену. Поскольку фрахт может быть очень дорогим, обычно выгодно выбрать производителя в вашем регионе.

Если вы планируете купить металлическую крышу, получите как минимум три предложения от квалифицированных специалистов.

Металлические кровельные панели в Lowe’s и Home Depot

Как Lowe’s, так и Home Depot продают стальные кровельные панели двух типов: гофрированные и классические ребристые кровельные покрытия со стоячим фальцем.Во многих случаях они также могут настроить вас с помощью установщика.

Обе компании продают два вида панелей: профнастил и кровельный фальцевый классический ребристый.

Гофрированные панели предназначены в первую очередь для использования в коммунальных услугах, таких как стены сараев или ограждения. Они имеют ширину 2 фута, длину 8 футов или 12 футов с гофрами 2 ½ дюйма. 8-футовые панели стоят около 18 долларов, а 12-футовые панели — около 27 долларов.

Lowe’s продает кровельные панели со стоячим фальцем «Classic Rib» двух размеров, шириной 3 фута и длиной 8 или 12 футов.На момент написания этой статьи у Lowe’s был более ограниченный выбор размеров, чем у Home Depot. Длина была 2 фута в ширину и 8 или 12 футов в длину. Панели Home Depot также имеют ширину 2 фута, но их длина составляет 6, 8, 10, 12, 14 и 16 футов и больше.

В Lowe’s 8-футовые панели стоят около 29 долларов, а 12-футовые панели — около 40 долларов каждая. В Home Depot ожидайте заплатить около 19 долларов за 8-футовые панели и 27 долларов за 12-футовые панели.

Цвета могут быть ограничены гальваническим (серебристым) и белым.

Сталь марки 29. Ребра высотой ¾ дюйма. Трапециевидные ребра раструба расположены по центрам 9 дюймов.

На этот материал нанесено 4-слойное покрытие Galvalume® с гарантией 40 или 45 лет. Доступно семь цветов.

Производители металлической кровли

Вот несколько популярных брендов систем металлической черепицы: Стальная кровля с каменным покрытием предлагает вид сотрясений с прочностью металла. Boral

Boral Steel Покрытая камнем кровля на самом деле представляет собой оцинкованную сталь с отделкой под плитку из каменных гранул, выполненных в двух вариантах: факсимиле и черепица, а также различных цветов.Цена на черепицу с отделкой из камня составляет от 3 до 4 долларов за квадратный фут или больше, если требуется отрыв.

Металлочерепица придает очарование Старого Света. Это легкий и неприхотливый в обслуживании. Decra

Decra® от Картера Холта Харви — это факсимиле плитки с отделкой из гранулированного камня. Decra®Tile необычной формы от того же производителя представляет собой оцинкованную сталь с обожженным акриловым покрытием (на самом деле это серия из семи покрытий). Хотя стандартные цвета доступны в ограниченном количестве, пользовательские цвета могут быть заказаны по специальному заказу при минимальном размере заказа.

Металлическая кровля имеет широкую цветовую гамму. Met-Tile (McElroy Metal, Inc.)

Met-Tile , изготовленный из окрашенной оцинкованной стали 26-го калибра, представляет собой аналог плитки, цена которого варьируется от 1,65 доллара за панели до 3,20 доллара за квадратный фут для полного пакета (только материалы ). Стоимость большинства приложений составляет около 3 долларов за квадратный фут. Элегантная медная черепица стоит дорого, но прослужит столько же, сколько и большинство домов. Zappone

Zappone производит ряд алюминиевых и медных черепиц, форма которых напоминает деревянную битумную черепицу.Около половины проданной черепицы устанавливается владельцем — это относительно простая, но трудоемкая работа. Цены на материалы варьируются от 1,75 до 4 долларов за квадратный фут для алюминия и от 4 до 7 долларов за квадратный фут для меди, в зависимости от сложности крыши (количество необходимых аксессуаров существенно влияет на стоимость).

Вы можете установить медные акценты, не ставя медную крышу целиком, заказав медные коньковые заглушки, водостоки, впадины или другие аксессуары и комбинируя их с другим кровельным материалом, например деревянной черепицей.Zappone также производит медную черепицу половинного размера для использования на эркерах, куполах, беседках и т.п. Вы можете покрыть им эркер менее чем за 300 долларов.

Alcoa производит две разновидности алюминиевых вибраторов, которые напоминают деревянные вибраторы и шифер или плитку. Оба могут быть нанесены на два слоя некоторых существующих кровельных материалов. Alcoa предлагает пожизненную непропорциональную ограниченную гарантию, которую можно передать при продаже дома.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Понимание различных типов кровельных долин

На фотографиях выше показана долина с закрытой (плетеной) крышей и долина открытой металлической крыши.

Разные типы кровельных долин

Что такое кровельные впадины? Долина крыши — это канал, созданный там, где крыша меняет направление или угол наклона.Обычно металлический элемент в форме буквы «V» или «W» помещается в впадину, чтобы отводить воду от крыши. Кровельные впадины очень важны для правильной работы «кровельной системы», и их нужно делать правильно и заботиться о них, чтобы поддерживать их в хорошем состоянии. К сожалению, лишь немногие домовладельцы вникают в детали дизайна своих крыш или того, как они на самом деле работают.

Существует два основных типа ендовы крыши:

Открытые долины

На крышах с открытыми долинами используются металлические детали в форме буквы «V» или «W» в центре долины.Плоскости наклонной крыши затем останавливаются в нескольких дюймах от этой средней линии, оставляя впадину открытой. Металлические детали в форме буквы V или W, используемые в качестве осевых линий, могут быть оцинкованными, медными, алюминиевыми, цинковыми сплавами или сталью. Обратитесь к строительным нормам вашего района, чтобы узнать, какие материалы использовать. Рекомендуемый минимум — оцинкованная сталь с покрытием 28-го калибра.

Для защиты долины от влаги между водой и ледяным щитом зажат металлический лист. Наклонные плоскости крыши ограничиваются этой водонепроницаемой облицовкой с обеих сторон, оставляя впадину открытой для отвода воды с крыши.

Закрытые кровельные долины

В закрытых долинах кровли кровельная черепица сплошная над долиной, так что высечки не видны. Тем не менее, в долинах закрытых крыш можно использовать металлический оклад в зависимости от выбора черепицы. Если вас смущают все эти вариации стиля долины. Не волнуйтесь, потому что то, что люди называют долинами крыш, на самом деле не имеет значения. Важно знать, как создаются приложения долины, поскольку это помогает определить потенциальные области сбоя в будущем.Важно знать детали впадин крыши, чтобы решить, какой стиль лучше всего подходит для вашей конкретной кровельной системы.

Схема долины кровли

Как создаются стили открытой и закрытой долины

Главное — выстелить долину водонепроницаемыми материалами (ледо- и водозащита или битумная бумага) и остановить черепицу за пределами средней линии, оставляя водонепроницаемые материалы незащищенными. Влага не проникает внутрь с помощью комбинации металлического покрытия и защиты от льда и воды.Вот как делается правильная структура открытой долины:

Выровняйте центр долины рядом с ледяной и водной защитой (ширина может варьироваться)
Установить металлический фартук поверх защиты от льда и воды.
Вставьте металл во второй ряд воды и льда.
Разрежьте черепицу по линии, образованной этим новым рядом льда и водного экрана, оставив металл открытым для отвода воды от крыши.

Вы можете сделать два типа металлических окладов: «V» (незажатый оклад) или «W», i.е., с загибом по центру. Последний эффективен в предотвращении перекрестного смыва, т.е. когда быстро текущая вода с одной стороны крыши течет через долину и вверх под черепицей на соседнем скате крыши. Вы также можете предотвратить перекрестную промывку, заклеив черепицу там, где она встречается с впадиной крыши.

Не все металлические долины одинаковы. Не забудьте использовать минимальный рекомендуемый размер металла в конструкции ендовы, слишком тонкий и может быть поврежден обломками. Слишком тяжело, будет дорого и труднее работать.

Как создаются конструкции замкнутой долины

Здесь главное — покрыть долину самой кровельной черепицей. В конструкции закрытых долин также используются водонепроницаемые материалы, хотя они и покрыты кровельной черепицей. Вот как создается закрытая долина крыши.

Выровняйте центр долины рядом непроницаемого льда и водного экрана. (ширина может варьироваться)
Установить подкладку стяжки крыши. В то время как закрытые долины не нуждаются в металлическом гидроизоляции, рекомендуется уложить пару слоев рулонной кровли перед укладкой битумной черепицы.
Установить черепицу в ендове.

Из-за затрат на установку и нашего стремления к эстетическим конструкциям у нас есть два распространенных типа закрытых ендов:

Woven Valleys — Битумная черепица устанавливается в традиционном смысле, то есть там, где встречаются две наклонные плоскости, черепица затем переплетается или переплетается так, чтобы шов соответствовал контурам на крыше. Черепица просто прижимается к впадине, избегая использования гвоздей в пределах 6 дюймов от центра впадины.

Плетеные впадины лучше создавать из традиционной ленточной черепицы, чтобы они не «перекрывали» долину, ведущую к протечкам, как в случае с архитектурной черепицей. Кроме того, если не уложить ее аккуратно, черепица на плетеной ендове может создать некрасивые неровности и бугорки, ведущие к необычно выглядящей крыше.

Cut Valley — это закрытая кровля в стиле долины, которая используется для придания крыше более чистого и острого вида. Это очень удобно, когда один скат крыши круче другого.Итак, вы начинаете с установки черепицы на нижнем прилегающем скате крыши и позволяете кровельному покрытию проходить через линию впадины. Затем установите черепицу на более высоком склоне, но обрежьте ее параллельно средней линии впадины. Таким образом, вода стекает с крутого склона на черепицу нижнего склона.

Вариантом срезанной впадины является «Калифорнийская долина среза», где вместо того, чтобы провести верхний слой поперек долины и срезать его параллельно по средней линии, вы укладываете ряд черепицы вертикально вниз по долине, следя за тем, чтобы кромка гвоздей проходила вдоль долины. осевая линия.Затем наложите второй слой черепицы и сместите его на несколько дюймов так, чтобы до впадины доходили только кончики. Таким образом, отпадает необходимость в разрезании черепицы отдельно от обычных полос.

Итак, какой тип ендовы вам выбрать?

Первое, что нужно сделать, это проконсультироваться с производителем кровли о том, какой тип черепицы вы планируете устанавливать. Общее мнение, однако, заключается в том, что применение открытых металлических долин является лучшим и наименее проблемным в течение длительного периода времени.

Вот почему:

Пониженное трение — Металлический гидроизоляционный слой обеспечивает меньшее трение с дождевой водой и мусором, чем черепица. Вы хотите, чтобы мусор легко соскальзывал с крыши, не скапливался и не задерживал воду. Кроме того, вы хотите, чтобы вода стекала с крыши быстрее, чем могла проникнуть внутрь. Металл — лучший материал для облицовки ендовы крыши. Битумная черепица изнашивается из-за снега, льда, ветра и дождевой воды. Открытые металлические впадины хорошо стареют вместе с остальной крышей и выдержат испытание временем.

Различные варианты материалов для гидроизоляции — Вы можете создать эффектный вид, используя контрастные цвета или покрасить гидроизоляцию в тон черепице!

Преимущества открытой кровли в том, что основная конструкция проста в установке. Никаких специальных навыков не требуется, в отличие от закрытого корпуса, когда требуется осторожность и внимание к деталям при облицовке или плетении черепицы над долиной. Монтаж выполняется быстро, а металлический оклад надолго защищает долину.Не все открытые впадины на крышах выглядят странно, особенно если у вас есть медный или окрашенный оклад, который подчеркивает форму и стиль вашей крыши.

Недостатки открытых металлических желобов заключаются в том, что стоимость установки немного выше из-за стоимости материалов и трудозатрат, необходимых для их установки. Открытым металлическим долинам также не хватает эстетической привлекательности закрытых долин. Например, на крыше, где две плоскости наклонной крыши имеют разные уклоны, закрытые выемки могут создать впечатление, будто вся крыша покрывает поверхность.А вот открытая долина не так хорошо смотрится на долинах, где плоскости имеют разные уклоны.

Плюсы и минусы систем закрытой ендовы

Закрытые выемки эстетичны. Вместо того, чтобы оставлять странно выглядящий открытый кусок металла на центральной линии долины, черепицу красиво облицовывают и обнажают, чтобы ваша крыша выглядела исключительной и почти бесшовной.

Если хотите сэкономить, выбирайте долину с закрытым срезом.Вам не нужно тратить деньги на предварительно обработанные или изготовленные по индивидуальному заказу оцинкованные металлы. Только черепица и барьер для ледяной воды — все, что вам нужно. Приложение закрытой долины может быть установлено быстро, что позволяет сэкономить на трудозатратах.

Недостаток конструкций закрытых кровельных долин заключается в том, что черепица не может выдерживать такое же воздействие от льда, снега и дождя, как металлическое покрытие. Следовательно, в отличие от открытых впадин, которые хорошо стареют вместе с остальной частью крыши, закрытые впадины теряют свою эстетическую привлекательность быстрее, старея быстрее, чем остальная часть крыши, из-за количества воды, с которой они должны справляться.

Помните: Ваша крыша скатывается в долины, то есть вся вода собирается в долине, как небольшая река. Этот большой объем быстро движущейся воды может изнашивать черепицу намного быстрее, чем «полевая черепица», которая составляет большую часть вашей крыши. Поэтому ожидайте более высоких показателей отказов от этих привлекательных приложений для закрытых долин. И, несмотря на меньшее время установки, требуется больше навыков и внимания к деталям, например, при резке.

Вывод заключается в том, что не все кровельные впадины и кровельные конструкции созданы равными; В зависимости от вашего бюджета, внешнего вида и местных строительных норм вы можете выбрать открытую металлическую долину, закрытую долину, плетеную закрытую долину или калифорнийскую долину.

Громовая реставрация — ваш местный кровельный подрядчик

Thunderstruck Restorations предоставляет услуги по замене крыш и ремонту крыш на всей территории округа Анока, округа Чисаго, округа Хеннепин, округа Вашингтон, округа Дакота, округа Рэмси и округа Райт.
