Стропильная система односкатной крыши: устройство, схема, инструкции

Односкатную крышу вполне обоснованно относят к разряду наиболее простых и экономных конструкций. Привлекает она минимальным расходом материала и несложным процессом строительства. Возведение именно односкатного варианта может стать первым уверенным шагом на пути самостоятельного кровельщика.

Однако без соблюдения технологических предписаний положительного итога не будет даже в элементарном деле. Чтобы результат радовал надежностью, нужно знать, что представляет собой стропильная система односкатной крыши и какие требования необходимо учитывать при ее сооружении.

Односкатные крыши – верный спутник бытовых сооружений, террас, гаражей, пристроенных и отдельно стоящих веранд. Над жилыми домами на просторах отечества возводят их пока крайне редко, хотя численность приверженцев стилей модерн и хай-тек умиляет тенденцией к росту.

Несмотря на принадлежность к скатной категории, односкатные крыши все же нельзя безоговорочно назвать чердачным: слишком невелико пространство под кровлей для организации помещения. А раз использовать чердак не имеет смысла, то и отделять его перекрытием от постройки не всегда целесообразно. Потому на практике строители односкатных крыш вместо перекрытия нередко устанавливают распорки и подстропильные ноги.

Упрощенно стропильный каркас односкатной крыши можно назвать уложенным под углом перекрытием или половиной наслонной системы, что значительно ближе к конструктивной сути. Сооружают его исключительно из наслонных стропильных ног, т.е. из стропилин, имеющих надежные опоры для верхних и нижних пяток.

В числе вариантов опирания стропильных ног односкатных крыш значатся:

  • Две несущие кирпичные, бетонные, деревянные стены разной высоты. В этом случае стропилины односкатной крыши опираются на стены через мауэрлат, уложенный двумя несвязанными между собой полосами. Опирание может производиться через бетонный армированный пояс, заранее спроектированный и устроенный в период возведения стен, а также через верхние ряды брусовых или бревенчатых коробок.
  • Одна несущая стена из бетона, древесины, кирпича и расположенные напротив опоры. Понятно, что таким способом сооружают пристройки и навесы. Верхние края стропилин в таких случаях опираются на стальные кронштейны, прикрученные к несущей стене или на выбранные в ней же гнезда. Нижние пятки опираются на обвязку, соединяющую опорные столбы.
  • Два ряда бетонных, кирпичных, деревянных опор. Обе пятки стропилин опираются на обвязку. Причем опоры могут одновременно служить элементами для крепления обшивки и формирования каркасных стенок.

В частном строительстве односкатные конструкции чаще всего используются, если перекрываемый ими пролет не превышает 4,5м. Перекрытие более серьезного пролета вполне реально: для его осуществления нужно будет просто усилить систему прогонами, опорами, подкосами.

Однако среди частников немного любителей настолько масштабных односкатных крыш, потому рассматривать мы будем простейших представителей и принципы их сооружения. Разобравшись с их конструкцией, можно будет создать собственный проект путем модернизации и внесения дополнений.

Грамотно разработанный проект учитывает необходимость располагать одинокий скат с наветренной стороны, чтобы крышу не сорвал и не унес порывистый ветер.

Среднестатистические размеры составляющих

Для изготовления наслонных стропилин используют лес и пиломатериал 2-го сорта. Подойдут ошкуренные бревна, пластины – те же бревна, но отесанные с двух сторон. Используется брус и попарно сшитые доски.

Сечение стропильных ног для возведения односкатных крыш над постройками необходимо рассчитывать с учетом веса кровли, снеговой и ветровой нагрузки. Перечисленные значения в среде народных мастеров попросту складываются и вводятся в одну из многочисленных расчетных программ, коих в интернете чуть меньше, чем легион. Для того чтобы не маяться с вычислениями, мы приведем среднестатистические сечения стропильных ног и сопутствующих элементов, употребляемые для строительства односкатных крыш в средней полосе, это:

  • Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
  • Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.

Брус в обоих случаях допустимо заменять попарно сшитой доской, размеры которых в итоге позволят получить балку требующегося сечения.

Следует помнить, что бревно Ø меньше 120мм, пластины толщиной меньше 70мм и доски сечением менене 40×150мм в сооружении стропильных конструкций не используется. Даже для малоответственных навесов, устраиваемых на площадках в средней полосе, указанные размеры – минимум.

Мауэрлат в средней полосе рекомендовано устраивать из бруса со стороной 180-200мм. подкосы большепролетных крыш следует делать из бруска 80×80мм, бревна Ø 100мм, из сшитых досок 25×150мм.

Если схема стропильной системы односкатной крыши предопределяет устройство прогона, его устанавливают параллельно скатам. Нужен он для повышения жесткости конструкции в качестве дополнительной опорной системы. Для фиксации прогона монтируют опоры и лежень точно так же, как диктует технология сооружения двухскатных крыш. Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.

Шаг односкатной стропильной системы

Шаг установки стропильных ног определяется в соответствии с геометрическими данными обустраиваемой коробки. Скаты, на которые предстоит опереть стропилины, делят на равные участки, чтобы расстояние между стропилами было одинаковым. Разбивку скатов под их монтаж выполняют, учитывая размеры и тип применяемых материалов:

  • Для стропильных ног, изготовленных из бруса, бревна пластин, шаг установки от 1,5м до 2м.
  • Если стропила изготовлены из спаренной доски, шаг установки от 1м до 1,75м.
  • Для стропилин из одинарной доски шаг установки от 0,6м до 1,2м.

На выбор шага установки стропильных ног утепленной кровельной конструкции оказывает влияние размер утеплителя. Очень удобно, если плиты теплоизоляции устанавливаются между стропилами жестко, с легким сдавливанием. Это весьма экономное решение, потому что в два слоя их укладывать не нужно, и теплопотери исключены, благодаря исключению причин образования мостиков холода.

Не забывайте, что при увеличении рекомендованного расстояния между стропилинами, придется сокращать шаг установки обрешетки или вообще делать ее сплошной. Подобный выбор не всегда целесообразен с точки зрения и затрат труда, и строительных расходов. Лучше придерживаться технологических рекомендаций и заранее просчитать, что выгоднее: установить на одну-две стропилины меньше или усиливать обшивку скатов.

Как принято в сооружении скатных крыш, стропилины крепятся к вбитым в деревянную стену костылям или заложенным в кирпичную кладку пробкам с анкерами. Фиксация производится через одну стропильную ногу скрутками из отожженной проволоки. Точки крепления стропильных ног к стенам располагают ниже мауэрлата на 20-30см. Проволочные скрутки можно закладывать во время кладки кирпича. К стенам из бруса или бревна допускается крепить скобами.

Чтобы информация лучше усваивалась, разберем несколько распространенных примеров устройства стропильных систем для односкатных крыш. Рассмотрим простые объекты строительства, с сооружением которых сможет справиться мастеровитый хозяин.

Конструкция #1 — односкатный стропильный каркас гаража

Разберем устройство стропильного каркаса односкатной крыши над гаражом, стены которого сложены из пенобетонных блоков. Рекомендуемый нормативами армированный пояс залит не был, из-за чего предстоит процедура укладки мауэрлата. В односкатных кровельных конструкциях он сооружается в виде двух уложенных на разновысотных стенах брусьев.

Процесс сооружения стропильной системы поэтапно:

  • Заподлицо с внутренними плоскостями высокой и низкой стены укладываем брус 100×150мм. Это мауэрлат односкатной крыши. Т.к. брусу предстоит контактировать с пенобетоном, укладывается он на рубероидную или аналогичную гидроизоляционную прокладку. Крепим брус примерно через 80см кровельными уголками 90×90, усиленными литой перемычкой. Привинчиваем уголки дюбелями Ø 14мм.
  • Из доски сечением 50×200мм сделаем шаблон стропила. Установим ее на мауэрлат так, чтобы с обеих сторон был запас около 55-60см. Запас должен быть несколько больше, чем запланированная ширина карнизных свесов. Обычно она равна 40-50см. Излишки после монтажа всех стропилин обрежем.
  • Отмечаем на установленной заготовке точки будущих запилов, не забывая, что глубина врубки должна быть не более 1/3 ширины доски.
  • Проводим разметку стен так, чтобы крайние стропила с обеих сторон не касались бетонной стены. Желательно, чтобы между древесиной и бетоном было расстояние в 4-5см.
  • По шаблону изготавливаем стропильные ноги, устанавливаем их и крепим к мауэрлату скобами либо уголками.
  • Из обрезка доски делаем шаблон кобылок с учетом ширины свеса. По шаблону изготавливаем все карнизные элементы. Затем монтируем, не забывая о гидроизоляционных прокладках между деревянными деталями и бетонной стеной.
  • Спиливаем излишки стропилин и прибиваем по периметру ветровую доску сечением 25×100мм.

Элементарная стропильная конструкция для гаража готова. Осталось по установленным стропилам набить обрешетку под покрытие односкатной крыши. Она может быть сплошной или разреженной. Шаг установки разреженных решетин зависит от типа кровельного материала.

Карнизные свесы в первом примере мы формировали путем монтажа кобылок. Есть несколько иной способ, согласно которому балки мауэрлата устанавливаются с выносом за периметр коробки. Вынос равен ширине карнизного свеса. Стропила располагают так, чтобы крайние элементы были как раз над краями мауэрлата. В пространство между крайней и соседней стропилиной монтируют короткие выноса. Далее все по стандартному плану.

Конструкция #2 — односкатная крыша над пристройкой

Не менее часто, чем предыдущий пример, возникает задача сооружения пристройки к существующему зданию. По вполне объяснимым причинам крыша будет односкатной. Она отлично впишется в любые архитектурные и ландшафтные условия, к тому же не будет создавать угрозы скапливания осадков.

Сооружается стропильная система под углом 20º, т.к. поверх нее будет произведен монтаж металлочерепицы. Опираться стропила будут на капитальную и расположенную напротив кирпичную стену пристройки. В предложенном нами примере односкатной конструкции надлежит перекрыть пролет 4,75м, это более 3,5м. Значит, для обеспечения жесткости потребуется установка подкосов. Проектирование и монтаж подкосов производятся с условием, что углу их наклона не желательно превышать 45º.

Сечение доски для изготовления стропильных ног 50×200мм. Установлены они будут через 70см. Подкосы сделаем из доски 50×150мм, а для сооружения обрешетки запасемся доской 25×100мм.

Алгоритм сооружения односкатного стропильного каркаса:

  • Устанавливаем брус 100×150мм заподлицо с внутренней плоскостью стены пристройки, не забывая предварительно постелить гидроизоляцию. Фиксируем брус болтами через 80-100мм.
  • В капитальной стене на запланированной высоте выдалбливаем пазы под установку верхних пяток стропилин. Глубина пазов 12см, ширина слегка больше толщины доски, шаг 70см. Вместо выдолбленных пазов можно использовать металлические кронштейны, которые просто прикручиваются к стене. По форме они напоминают перевернутую литеру «П», в которой располагают верхний край стропилины.
  • Сделаем шаблон стропильных ног. Приставляем доску 50×200мм к предназначенному ей месту и отмечаем запилы с обоих краев. Глубина верхнего запила, необходимого для установки стропилины в паз, 10см. Глубже делать не нужно, иначе стропилина упрется в стену, а это нежелательно. Размеры верхнего запила переносим на низ. Заодно отмечаем вертикальную линию спила по ширине карниза.
  • Пользуясь шаблоном, изготавливаем все стропильные ноги и устанавливаем на положенные места. Для крепления вверху применяем металлические уголки, одна сторона которых прикручивается к стенке, вторая к стропилине. Внизу фиксируем уголками или скобами.
  • Примеряем обрезок доски к капитальной стене и одной из стропильных ног для определения точки вырубки паза под подкос. Не забываем, что угол между стенкой и подкосом не должен превышать 45º, а нижняя пятка подкоса должна упереться в стену на 20-30см ниже противоположной стены.
  • Отступив от воображаемой вертикали, проведенной через верхний паз, на 5-6см в любую сторону, долбим нижний ряд пазов. Располагаем их через каждые 70см.
  • Спиливаем с заготовки подкоса нижний угол так, чтобы линия спила составила 10см.
  • Примеряем заготовку, установив край с запилом в нижний паз. По линии пересечения стропильной ноги и заготовки отчерчиваем верхний запил.
  • Согласно выверенной схеме делаем и устанавливаем все подкосы. Крепим их к стропилинам металлическими зубчатыми пластинами.
  • Формируем карнизы посредством установки кобылок на наклонные стенки пристройки. Не забываем про обязательную гидроизоляцию между кирпичной или бетонной стеной и выполненными из древесины элементами крыши.
  • Обшиваем периметр ветровой доской и монтируем обрешетку.

Приведенная в пример технология действительна не только для устройства односкатных крыш над капитальными пристройками. Подобным образом обустраивают крытые веранды с террасами, хозяйственные блоки.

Гораздо веселей продвигается работа, если стены основного здания сложены брусом, бревном или выполнены по канадской каркасной методе. Под верхние пятки стропилин банально устанавливают кронштейны: мороки меньше и процесс продвигается существенно быстрее.

Конструкция #3 — односкатная конструкция для сарая

Односкатная крыша – превосходный вариант для обустройства хозяйственных построек, времянок, летних кухонь. В фундаментальности подобных сооружений нуждаются редкие единицы. Активней востребованы простейшие варианты, с возведением которых запросто справится владелец загородного участка.

Рассмотрим устройство односкатной крыши над небольшим сараем для хранения дачного инвентаря. Стены его построены по каркасно-тепличному принципу путем установки вертикальных стоек, соединенных внизу по периметру обвязкой. Передняя и задняя стенки сарая различаются по высоте, поэтому соединяются не единой обвязкой, а отдельными поперечными планками.

Поперечина высокой стенки укладывается под углом, что позволяет не делать врубки для опирания верхних пяток стропилин. Чтобы сформировался угол, стойки высокой стенки запиливаются сверху под запроектированным углом.

Алгоритм устройства стропильной системы типичен. Сначала отрезок доски прикладывают к торцу постройки и очерчивают линии запилов. Потом по шаблону запиливается необходимое количество стропильных ног. Устанавливаются они традиционным способом согласно заранее выполненной на стенках разметке. Для крепления элементов стропильной системы над легкими бытовыми постройками достаточно гвоздей или саморезов. Завинчивают или забивают метизные изделия под углом, стараясь, чтобы не было зазоров между соединяемыми деталями.

Крепление ветровой доски выполняется по периметру после монтажа обшивки стенок. У приведенного в пример сарая нет карнизных свесов. Однако при желании можно их сделать, установив стропилины длиной, учитывающей формирование свесов. Запланирована укладка мягкой кровли, под которую устраивают сплошную обрешетку. Размеры обрешетки из фанеры, ГВЛВ, доски или ОСП-3 определяет внешняя плоскость ветровой доски.

Угол наклона невелик, поэтому применение гидроизоляции крайне желательно даже в случае, если намокание хранящихся в сарае предметов не слишком беспокоит. Гидроизоляция защитит деревянные детали постройки от гниения и последующего неизбежного выхода из строя.

Наглядно с процессом строительства стропильной системы для односкатной крыши познакомит видео:

Мы рассмотрели наиболее характерные примеры, актуальные и доступные для собственноручного исполнения. Подробно описали технологические нюансы типичных ситуаций. Это базовые варианты, которые вполне смогут стать основой для собственных разработок. Меняются размеры в связи с индивидуальными потребностями, но принципы сооружения стропильных каркасов для односкатных крыш стабильны. Знать их полезно и самостоятельным мастерам, и хозяевам, желающим грамотно проконтролировать работу строителей.

Стропильная система односкатной крыши — правильная установкаСтройкод

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

  • При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
  • Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
  • Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
  • Маленький вес по сравнению с другими видами кровли.
  • Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
  • Строительство односкатной крыши самое экономичное и не требует много времени.
  • В такой конструкции вода скатывается только на 1 сторону.
  • Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

  • При маленьком угле наклона площадь чердачного помещения минимальна.
  • Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

  • При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
  • Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
  • При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
  • Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
  • При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

  • Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
  • Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

Скат ниже 10 градусов является также неприемлемым, так как сразу возрастают нагрузки на систему стропил во время снегопада. С началом оттепели на краю кровли появляется ледяная корка, препятствующая свободному сходу талой воды.

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

  • До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
  • 3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
  • 9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
  • 10-17 градусов – можно стелить волнистый шифер усиленного профиля.
  • 11-20 градусов – мягкая битумная черепица.
  • 14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
  • 27-50 градусов – керамическая, цементная черепица.

Монтаж

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

  • Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
  • Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

  • Наклона ската.
  • Веса стропил.
  • Длина узлов примыкания кровли со стеной.
  • Материала крыши.
  • Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

  • Для стропил из бруса шаг составляет от 1.5-2 метра.
  • При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
  • Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

Чтобы продлить срок службы мауэрлата необходимо установить его на гидроизоляционный слой.

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

Нужно помнить при увеличении шага между стропилами придется уменьшать шаг обрешетки или делать ее сплошной.

Основные советы

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

  • Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
  • Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
  • Учитывать нахлест при расчете материалов.
  • Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

  • С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
  • Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
  • Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
  • Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
  • С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
  • Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
  • Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша  — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Содержание статьи

Плюсы и минусы

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материала Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин 6­°
Цементно-песчаная и керамическая черепица 10°
Гибкая битумная черепица 12°
Металлочерепица
Асбо-цементные или сланцевые плиты 27°
Стальные оцинкованные, медные, цинк-титановые листы 17°
Профнастил

Если желаемый угол больше, все нормально, если меньше (что  бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Проект небольшого дома под односкатной крышейЭтот дом существует. особенно хороши односкатные крыши в местностях с перепадом высотыОдноэтажный дом с односкатной крышей большой площадиДвухэтажный дом с террасами на двух этажахПод натуральную черепицу требуется большой угол наклона крышиБольшие окна — красиво, но нерационально в нашем климатеРазноуровневый дом — интересный реализованный проектЭто — прототип того, что расположен вышеОригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиямиТот же проект, что вверху, с другой стороныДве односкатные крыши на разных уровнях

Cтропильная система односкатной крыши: схема, крепление, устройство

Односкатная крыша считается самым простым в исполнении вариантом кровли. Но и при ее возведении учитываются различные нюансы, в противном случае конструкция получится ненадежной и будет плохо защищать постройку от внешних воздействий. Например, устройство стропильной системы односкатной крыши не столь сложно, но и тут вам придется пройти все этапы ее создания. Вначале необходимо провести расчеты, затем подготовить материал, а после этого правильно произвести монтаж. Обо всем этом повествуется в статье.

Плюсы и минусы конструкции

Односкатная крыша является популярной. Главным образом такую конструкцию используют на гаражах или подсобных строениях, но и для жилых домов она вполне подходит. Популярности односкатной кровле придают ее преимущества, а именно:

  • экономия материалов. Стропильная система односкатной крыши не потребует от вас значительных затрат. Все используемые элементы небольшие, а значит и материала требуют меньше;
  • основой любой стропильной системы является треугольник. Именно эта геометрическая фигура считается самой надежной. В случае односкатной крыши треугольник будет прямоугольный, что еще больше повышает прочность всей конструкции;
  • схема данной стропильной системы довольно простая. С ее составлением может справиться даже непрофессионал. К тому же такая «простота» значительно облегчает монтаж;
  • возвести стропильную систему и все остальные элементы односкатной кровли можно за очень короткое время. А это значит, что и сам дом будет готов к проживанию быстрее.

Простота и дешевизна – вот основные критерии, которые делают односкатную крышу достаточно популярной среди частных застройщиков. Но и у такой конструкции есть свои недостатки. К ним специалисты относят следующее:

  • односкатная кровля не подразумевает наличие чердачной комнаты;
  • исходя из первого недостатка, могут возникнуть проблемы с утеплением кровли. Хотя этот минус легко решается с использованием современных термоизоляционных материалов;
  • односкатная крыша делается с небольшим уклоном. Из-за этого есть сложности с выбором кровельного материала, не любой из них можно монтировать на такой конструкции. Кроме того, небольшой уклон препятствует сходу снега, что существенно увеличивает нагрузку на стропильную систему.

Ну и не стоит забывать про внешний вид. Односкатная кровля слишком «простая». Такая ее особенность многим владельцам частных домов не по душе. Но это, как говориться, дело вкуса.

Делаем расчеты

Как уже отмечалось выше, стропильная система односкатной крыши довольно простая, и ее легко можно соорудить своими руками. Чтобы установка конструкции прошла без сложностей, необходимо первоначально выполнить расчеты.

Делая расчеты стропильной системы односкатной крыши, придерживайтесь следующих основных понятий:

  1. В такой системе используется наслонная конструкция. Это значит, что стропила опираются на два жестких узла опоры. При этом одна из них находится выше другой, что и создает наклон кровли.
  2. В основе данной стропильной системы лежит прямой треугольник. Именно он обеспечивает прочность и надежность всей конструкции.

Делая расчеты нужно определиться с такими важными параметрами стропильной системы односкатной конструкции как уклон кровли и шаг. Именно эти характеристики будут отвечать за эксплуатационные качества всей конструкции.

Делая расчет угла наклона односкатной крыши нужно учитывать следующее:

  • в первую очередь – это климат вашего региона. Нужно предварительно узнать какие ветра дуют в вашей местности, а так же, сколько снега выпадает в зимний период. Дело в том, что чем больше угол наклона стропил, тем меньше на кровле будет скапливаться осадков. Но при этом такая крыша будет испытывать большие ветровые нагрузки;
  • какой кровельный материал будет использоваться. Для каждого вида есть свои минимальные углы наклона стропил. Если их нарушить, то кровельный материал будет плохо справляться со своими «обязанностями»;
  • ну и конечно нужно учитывать и внешний вид. Односкатная кровля должна украшать дом. Но тут у каждого свои вкусы и предпочтения.

По существующей практике угол наклона стропильной системы не должен превышать шестьдесят градусов. Если вы возводите крышу своими руками, то самым оптимальным вариантом будет 18-35 градусов.

Кроме угла наклона еще один важный параметр односкатной крыши – это шаг стропил. Здесь расчет должен быть очень точным. Если шаг сделать слишком большим, то стропила могут не выдержать всех нагрузок. Но и частить не стоит. Если стропила будут уложены слишком близко друг от друга, то увеличиться расход материалов, что повлечет утяжеление всей системы. Расходы значительно возрастут. Но самое главное – это то, что стропильная система односкатной крыши будет оказывать слишком большое давление на стены.

Рассчитывая шаг между стропилами, стоит учитывать и их сечение. Чем мощнее вы будете использовать деревянные балки, тем реже их можно крепить. Оптимальный вариант – это 0,6 – 1,0 метра между стропилами.

Расчет стропильной системы может быть достаточно сложный. Сделать его можно вручную самостоятельно или доверить эту работу профессионалам. Есть еще один способ – это использование специальных программ. С их помощью можно не только правильно рассчитать сечение стропил, шаг между ними и другие параметры, но и составить схему односкатной крыши. С ее помощью проводить монтаж будет гораздо легче.

Устройство

Возводя стропильную систему односкатной крыши своими руками, правильно выбирайте ее конструкцию. Тут все зависит от длины фермы или всего вашего дома. Если он небольшой, стропила будут не более 4,5 метров, то проблем с монтажом не возникнет. Пролет маленький и усиления не требует. В этом случае достаточно установить стропила односкатной крыши на выступы стен и конструкция готова. Но такие небольшие дома практически не встречаются, поэтому используемая система будет посложнее.

Для больших строений используются следующие варианты:

  • если длина стропил не более шести с половиной метра, то их нужно усилить подкосами. Они должны упираться в несущую стену. Другой конец подкоса поддерживает саму стропильную ногу;
  • если дом еще больше, то требуется в системе использовать капитальную балку. Она будет являться дополнительной опорой стропильных ног.

Кроме этого, могут использоваться и другие дополнительные элементы. Для усиления стропильной системы односкатной крыши применяются лежаки, подкосные ноги, схватки и стойки. Выбор элемента зависит от сложности и размеров конструкции.

Еще один важный элемент – это мауэрлат для односкатной крыши. Без него трудно представить себе любую стропильную систему. Мауэрлат делают из толстого деревянного бруса. Он является опорой стропильных ног. Мауэрлат располагается в верхней части стен. Крепить его нужно так, чтобы соблюдалась строгая горизонтальность. В противном случае односкатная кровля выйдет «кривой» и плохо будет справляться со своими функциями.

Материал

А какие стропила для односкатной крыши можно использовать? Тут существует несколько вариантов, а именно:

  • можно для стропил использовать металлические конструкции, например, профиль. Но такой вариант используется редко. Дело в том, что металл боится коррозии. Кроме того, с такими конструкциями сложно работать, крепить, обрезать и так далее;
  • чаще всего для стропильной фермы используют деревянные брусья. Его сечение должно быть не менее 50 на 100 миллиметров. Такой материал легко монтировать и подгонять до нужных размеров;
  • стропильная система односкатной крыши может быть сделана и из досок толщиной не менее 50 миллиметров. Но тут многое зависит от используемых кровельных материалов. Если вы будете класть шифер или керамическую черепицу, то от такого варианта лучше отказаться.

Древесина – это довольно «капризный» материал. Он боится влаги и огня. Поэтому прежде чем провести крепление стропил односкатной крыши, нужно обработать их специальными пропитками. Кроме этого, выбирая материал нужно обратить внимание на его «выдержанность». Древесина должна пролежать определенное время. Это нужно для того, чтобы из досок или брусьев вышла лишняя влага. Если этого не произошло, то стропила могут повести.

Также следует правильно выбрать кровельный материал. Как уже было сказано выше, стропильная система односкатной крыши обладает небольшим углом наклона. Поэтому не любой кровельный материал можно использовать. Чаще всего для односкатной крыши применяют следующие варианты:

  • мягкая кровля. Этот материал можно укладывать на скат с углом не более 15 градусов. Раньше к этой категории относился только рубероид, сегодня вариантов мягкой крови очень много. У такого материал есть одна особенность – его нужно закрепить на сплошную обрешетку, что существенно утяжеляет стропильную систему односкатной крыши;
  • шифер – это еще один недорогой и удобный кровельный материал. Минимальный угол ската составляет 25 градусов. Шифер, ввиду своего не самого лучшего внешнего вида, сегодня используется довольно редко;
  • профнастил или металлочерепица. Эти материалы также прекрасно подходят для односкатной крыши. Они обладают привлекательным внешним видом, их крепление не составляет большого труда, да и служат они довольно долго.

После подготовки всех требуемых материалов можно приступать к самому монтажу стропильной системы и иных элементов односкатной крыши.

Монтаж

Для возведения конструкции крыши нужно пройти множество этапов. В первую очередь определяют угол наклона, потом проводят все требуемые расчеты, после этого составляют схему. Последним этапом будут монтажные работы. Здесь самое главное – это не сделать ошибок. Нужно строго соблюдать всю технологию и рекомендации специалистов.

Установка стропил односкатной крыши проводится в следующей последовательности:

  1. Первым делом укладывается мауэрлат. Деревянный брус крепится к анкерам, которые заранее должны быть вмонтированы в стену. Мауэрлат укладывается по двум сторонам дома, там, где будут крепиться стропила. При этом нужно строго соблюдать горизонтальность, в противном случае дальнейшие работы будут существенно осложнены.
  2. Теперь пришла очередь к монтажу самих стропильных ферм. Если дом неширокий, то их устройство будет несложным. Достаточно просто уложить и закрепить концы стропил на мауэрлат при помощи гвоздей или скоб. В случае если односкатная крыша будет иметь длину более шести метров, то система дополнительно усиливается подкосами, опорами и так далее.
  3. После того, как стропильные ноги установлены на своих местах и закреплены, можно монтировать обрешетку. Ее устройство зависит от используемого кровельного материала. Если применяется металлочерепица или профнастил, то обрешетка делается разряженной. Для мягкой кровли нужно сплошное основание.

Как видно монтаж стропильной системы односкатной крыши – это несложное занятие. Самое главное – это правильно провести расчеты. Кроме того, нужно тщательно выбирать материалы для односкатной стропильной системы. Используемые деревянные брусья или доски должны быть без сучков и мест, подвергшихся гниению. Также в обязательном порядке обработайте все элементы специальными пропитками. В этом случае ваша новая односкатная стропильная система  прослужит долго, и не будет доставлять беспокойства во время эксплуатации.

Видео по теме:

Посмотрите еще статьи:

Стропильная система односкатной крыши: особенности конструкции и монтажа

В России, где сильна привязанность к традиционному терему с треугольной кровлей, односкатную крышу считают непредставительной и малопригодной для жилого дома. Но для строительства надворных и хозяйственных построек нет варианта проще и экономичнее. Поэтому, если вы задумали возведение гаража, бани, сарая, навеса, обязательно изучите строение стропильной системы односкатной крыши, чтобы смонтировать ее своими руками, без привлечения наемных работников.

Содержание статьи

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

  •  Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
  • Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
  • Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.

Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

  •  Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
  • Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
  • Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

Конструкция стропильной системы

Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

  1. Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
  2.  Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
  3. Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
  4. Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
  5. Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
  6. Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
  7. Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа односкатной кровли применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

  •  Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.

  • Скользящая. Применяют скользящие стропила в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.

  • Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:

  • 4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
  • 4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
  • До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
  • До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Составление проекта

Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:

  • Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
  • Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
  • Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.

После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.

Сборка стропильной системы

Так как последовательность работ зависит от вида стропильной системы, разберем, как своими руками построить односкатную кровлю для гаража шириной 4,5 м. Так как размеры постройки позволяют, можно обойтись сооружением самого простого типа стропильной системы односкатной крыши:

  1. После того, как возвели фронтонные стены, имеющие окончание в виде прямоугольного треугольника, перегородки, на которые будет опираться склон гидроизолиуют перед установкой мауэрлата. Для этого используют рубероид, сложенный в два-три раза или специальную пленку.
  2. На стене оборудуется армированный пояс: налаживают опалубку, устанавливают арматуру, заливают вязким бетоном. Заранее изготавливают отверстия для крепления мауэрлата. Перед тем как закрепить опорный брус, его обрабатывают огнебиозащитным составом. Крепят мауэрлат анкерными болтами.

  3. Затем подготавливают стропила. Купленные доски своими руками распиливают с учетом того, что стропильная нога должна формировать свес крыши 40-50 см с двух сторон. Одно стропило поднимают наверх и размечают место врезки под мауэрлат. Остальные ноги изготавливают по этому образцу.
  4. Устанавливают своими руками тыльное и переднее стропило, между ними натягивают леску, по которой устанавливают и выравнивают остальные стропильные ноги. Оптимально, если шаг между ними составит 50-80 см.

  5. Далее следует устройство обрешетки, сплошную или решетчатую. Сплошная подходит для мягких видов кровли и изготавливается из листовой фанеры. Решетчатая состоит из необрезных досок, закрепляемых перпендикулярно стропилам, используют для настила металлочерепицы и профилированных листов металла. Шаг между элементами обрешетки зависит от веса кровельного материала.

Видео-инструкция

Устройство односкатной крыши — конструкция и чертежи (фото, видео)

Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

Содержание статьи

С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

Односкатная крыша

Состав односкатной крыши

Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

  1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
  2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.

Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Особенность односкатных типов крыш в том, что один пологий скат не обеспечивает самостоятельный сход снежных масс в зимнее время, особенно если в строительстве использовали кровельный материал с шероховатой структурой. Поэтому не исключено, что в особо снежные зимы домовладельцу придется взяться за лопату.

Сильные стороны односкатной крыши

Все чаще дизайнеры и застройщики отказываются от сложных проектов в пользу построек с односкатной крышей. Это легко объяснить ее преимуществами:

  • Низкая стоимость. Благодаря экономии строительных материалов, устройство односкатной крыши в 2-2,5 раза дешевле, чем двухскатной такого де размера.
  • Простота. Конструкция стропильной системы крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
  • Высокая сопротивляемость порывистому ветру. Односкатная крыша – самый безопасный вариант, если место строительство находится в районе с постоянной розой ветров, главное, правильно определить наветренную сторону и сориентировать по ней скат.
  • Сокращение затрат на обогрев. Так как между скатом и потолочным перекрытием в односкатной кровле расстояние меньше, чем у остальных видов, отапливаемые помещения не выхолаживаются, а значит теплопотерь при отоплении дома становится меньше.
  • Доступность проектов. Даже если вы не в состоянии сделать чертеж самостоятельно, в интернете и строительной литературе есть огромное количество готовых, обсчитанных проектов с подробными схемами стропильной системы и узлов.
  • Простота обслуживания. Конструкция односкатной крыши позволяет в любой момент оценить состояние стропильной системы, заменить поврежденные части, укрепить кровельный материал самостоятельно, без привлечения наемных кровельщиков, услуги которых стоят недешево.

Виды стропильной системы

Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

  1. Наслонная. Этот способ организации стропильной системы подразумевает использование внутренних перегородок для того, чтобы получить дополнительную опору. На несущую стену, расположенную посредине помещения, устанавливают стойки, которые поддерживают стропильные ноги в середине. Если задействовать две несущие внутренние перегородки, можно таким образом перекрыть постройки с шириной до 16 м.

    Виды стропильных систем

  2. Висячая. Это более сложная стропильная система, которая опирается только на внешние стены, поэтому для ее стабилизации требуется больше вспомогательных элементов. Наибольшая ширина постройки, которую можно оборудовать висячими стропилами, составляет 7,5 м, причем для этого потребуется довольно сложная конструкция из двух подкосов, бабки и затяжки. Чтобы правильно рассчитать висячую стропильную систему требуются глубоки знания и опыт.

Основа для строительства стропильной системы висячего или наслонного типа – подробный чертеж, отражающий точные размеры и взаимное расположение элементов и способ крепления основных узлов.

Схема крепления стропил к мауэрлату

Состав стропильной системы

Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

С обои концов доски выполняют запилы для крепления стропил к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

Конструкция стропильной системы

Конструкция стропильной системы

Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

Важно соблюдать баланс между сложностью стропильной системы и сечением ее элементов — усложняя конструкцию, вы увеличиваете ее вес. Рекомендованный размер стропил вычисляют, исходя из временных и постоянных нагрузок, действующих на крышу или определяют по таблицам готовых значений, учитывающих длину и шаг между ногами, вид древесины.

Расчет угла наклона ската

Односкатная крыша хороша тем, что, если ее правильно сориентировать по розе ветров и выбрать оптимальный уклона, она выдержит сильный шквалистый ветер, который бы разрушил двухскатную. Чтобы выбрать угол наклона скатов, нужно учесть 2 параметра:

  1. Используемый кровельный материал. Если вы до начала проектирования выбрали материал для кровли, то главным критерием в выборе уклона, станут рекомендации производителя по его монтажу. Металлочерепицу устанавливают на скаты под углом 30 градусов, шифер – 20-30 градусов, профнастил – от 8 градусов, рулонные кровли – от 5 градусов.

    Рекомендованные углы наклона скатов для кровельных материалов

  2. Климатические условия. Если строительство идет в регионе с большим количеством осадков, то лучше заложить скат 20-25 градусов, по которому самотеком стекает вода, соскальзывают снежные массы. Для ветреных районов, напротив, лучше подходят пологие скаты с крутизной 3-10 градусов, обладающие низкой парусностью.

    Рекомендованной сечение стропил для односкатной крыши

  3. Обратите внимание, что увеличение уклона крыши приводит к удорожанию строительства за счет более сложной стропильной системы и расхода кровельного материла. Зная размеры коробки дома и определив угол наклона скатов, нужно составить схематичный чертеж, по которому легко определить площадь крыши, длину стропил и разницу между высотой стен с помощью геометрических формул.

Расчет площади ската и длины стропильных ног

Строительство монтажной крыши – отличный вариант, если вы хотите быстро и недорого перекрыть надворные постройки или пристроить навес к дому. К тому же это отличный повод отточить строительные навыки, не рискуя испортить кровлю из-за некачественной работы.

Видео-инструкция

Стропильная система односкатной крыши: расчет, монтаж

  • В чем преимущество односкатных типов крыш
  • Проектирование односкатных крыш. Что учесть
  • Сборка различных вариантов стропильных систем односкатной крыши
  • Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

    Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

    В чем преимущество односкатных типов крыш ↑

    Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

    1

    Значительно меньший расход материалов:

    2Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса.
    3Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение.
    4Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру.
    5Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей.
    6Возможность создания эксплуатируемой кровли.

    Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

    • Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок, с тщательным подбором сечения пиломатериалов.

    Совет

    Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

    • Более высокие требования к гидроизоляции.
    • Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

    Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

    Проектирование односкатных крыш. Что учесть ↑

    Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

    Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

    • При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
    • Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

    Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

    • При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
    • Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

    Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

    Выбор угла наклона ската ↑

    От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

    Важно

    Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

    Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

    Тип кровельного материала Рекомендуемый угол наклона в градусах
    Металлочерепица 30
    Рулонные настилы (рубероид) Не более 5
    Профнастил 8 и более
    Шиферный лист 20-30

    Совет

    Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

    Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

    Сборка различных вариантов стропильных систем односкатной крыши ↑

    Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

    Односкатная крыша гаража ↑

    Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

    • Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
    • Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
    • По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.
    • Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
    • По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
    • Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.
  1. Мауэрлат выноситься на требуемую длину за стены строения.
  2. К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки ↑

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

  • На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
  • В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

  • Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
  • Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
  • Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.


© 2021 stylekrov.ru

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая. Но при небольшом понимании стилей крыш, терминологии и конструкции конструкции крыши вполне под силу любому плотнику выходного дня.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, воротниковых стяжек и балок потолка — по одной доске за раз.Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на место. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия.После сборки фермы поднимают и прикрепляют к вершинам стен. Строительство и установка ферм происходит быстрее и проще, чем сборка по частям, но вам понадобится помощь, чтобы поднять ферм на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении. Пологий с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах.Конструкция проста и экономична. Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

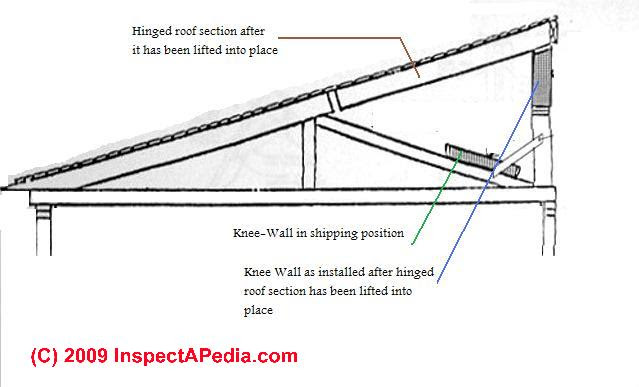

Откидная крыша

Скат односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в строительстве из всех каркасов крыши. Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай.В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей. Круто скатная крыша спускается в дверной проем ниже, чем чуть менее крутая крыша, и это может

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы навеса на предмет точного размера и расстояния между бревнами, используемыми для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру.Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на пике и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Конструкция крыши соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки.При обрамлении соляной крыши важно соблюдать два простых правила, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45 °, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно устанавливайте каждое стропило непосредственно над стеновой стойкой, которая будет передавать нагрузку с крыши вниз на фундамент.

Gambrel Roof

Конструкция крыши Gambrel

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю.У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен. Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель можно обрамлять по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, потому что боковые стенки обычно слишком короткие, чтобы обеспечить достаточную высоту над головой.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши.Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная крыша. Вот несколько причин, по которым нам нравятся эти двое.

Гейбл

  • Обычный тип кровли
  • Имеет дополнительное пространство над потолком для мансарды, кладовой или перемычки
  • Легко проливает дождь и снег, особенно на крутых склонах
  • Простая сборка для новичка

Наклон

  • Недорого построить
  • Стены, защищенные от влажной погоды свесом крыши
  • Дождь и снег легко соскальзывают, особенно на крутых склонах
  • Большая высота стены дает место для хранения вещей на чердаке или чердаке
  • Хорошее место для солнечных батарей
  • Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельных материалов или покрытий:

  • Фанера / OSB
  • Минеральное волокно
  • Цемент
  • Древесное волокно
  • Гипсоволокно
  • Гипс
  • Полиизо высокой плотности
  • Перлит
  • Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перекрытие и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

  • Уклон вашей крыши
  • Снеговая нагрузка, которую может выдержать ваша крыша
  • Ветер, который может повлиять на навес
  • Какая будет отделка крыши
  • Шаг стропил — 12, 16 или 24 дюйма
  • Размер вашей крыши
  • Ваш кровельный бюджет

Для кровли можно использовать разные виды фанеры.

Ориентированно-стружечная плита (OSB)

Это самый дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе в полуслучайном порядке и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Внешняя фанера (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает экспозицию.

Отличия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

OSB

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что нужно выбрать.

2 × 4 и 2 × 6 стропила: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2х4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда готовитесь к завершению кровли.

  • Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
  • Металл — Металлическая кровля имеет массу преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
  • Кедровая дрожь — При правильном уходе за кедром он может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
  • Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
  • Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
  • Доска и планка — Эта кровля и сайдинг существует уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
  • Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, выдерживает экстремально высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ установить крышу для сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно установить с помощью гвоздей. Для плоских крыш используется метод факельного опускания.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

  • Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатную или односкатную.
  • Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ним.
  • Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно сбросить обратно на стену сарая и стечь по наружным стенам.
  • Шаг 4: Немедленно отремонтируйте повреждения крыши.
  • Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши поможет продлить срок ее службы.

Как продвигается ваш дизайн односкатной крыши?

При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!


Джозеф Труини — ведущий телешоу Today’s Homeowner и один из ведущих еженедельника Today’s Homeowner Radio Show . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

стропил против ферм для сарая: что лучше?

Строите сарай и задаетесь вопросом о конструкции и конструкции каркаса его крыши? Вы знаете, что стропила — это традиционный способ строительства крыши, но вы слышали, что фермы могут ускорить процесс строительства крыши. Итак, в чем преимущества стропил перед сараем?

Стропила

обеспечивают больше места для хранения и более широкий выбор вариантов конструкции крыши, а фермы обеспечивают прочность и упрощают процесс установки.Стропила лучше подходят для небольших навесов, а фермы лучше для больших навесов, поскольку их сложно установить на небольших зданиях.

В этой статье мы рассмотрим плюсы и минусы стропил и ферм и рассмотрим, какой метод лучше всего подходит для наиболее популярных стилей односкатной крыши, чтобы помочь вам определить, какой из них подходит для вашего сарая.

Что такое стропила?

Также известное как каркас из палок , стропила — это традиционный способ возведения крыш навесов и домов.

В стропилах используются угловые стропильные доски для соединения внешних стен с так называемой «коньковой доской», которая является вершиной крыши. Стропила соединяются со стенами с помощью горизонтальных балок, называемых балками перекрытия. Стропильные доски обычно проходят мимо внешних стен, создавая перекрытия, способствующие правильному дренажу.

Для скатов крыши с меньшими уклонами и большими пролетами используется коньковая балка для поддержки стропил вместо стропильной доски.

Балки перекрытия создают структуру, на которую опирается потолок, и предотвращают расползание стропил.Около пика используются стяжки-воротники, чтобы стропила не отделялась от коньковой доски.

В связи с меньшими размерами конструкции сарая, возведение стропил осуществляется за счет использования 2х4 и 2х6.

Стропила Профи

Одним из самых больших преимуществ стропил является чердачное пространство , которое они предоставляют. Конструкция стропил учитывает открытое пространство на чердаке.

Из-за этого стропила часто используются для изготовления сводчатых или соборных потолков в домах.Для сарая стропила предлагают дополнительное пространство, которое можно использовать для хранения вещей.

Поскольку стропила строятся с использованием каркаса из прутьев, крышу можно строить по частям без установки больших предварительно собранных частей, которые могут потребовать дополнительных рук. Они также позволяют настраивать дизайн крыши.

Стропила Минусы

Тем не менее, есть веская причина, по которой стропила больше не являются предпочтительным средством для строительства крыш домов. Поскольку стропила должны быть построены на месте, их строительство занимает на больше времени, чем на .

Они также требуют точности. Использование скоростного угольника для точного измерения углов является обязательным требованием при строительстве стропил. Строительство стропил требует точных измерений и расчетов, что может быть затруднительно для тех, у кого нет опыта работы с деревом.

И хотя есть много ресурсов, которые могут помочь вам в этом процессе, имейте в виду, что конструкция стропил зависит от конкретных размеров вашего сарая.

Если вы не используете планы, соответствующие этим размерам, вам нужно будет рассчитать размеры стропил самостоятельно.

Стропила не только отнимают у вас больше времени, но и требуют больше денег. Материалы, необходимые для строительства стропильной крыши, также обычно делают их дороже, чем фермы.

Что такое фермы?

Ферма — это деревянный каркас, предназначенный для структурной поддержки пространства над комнатой и одновременно поддержки крыши.

Вместо использования коньковой доски со стропильными досками обычная ферма крыши состоит из двух наклонных балок, образующих линию крыши, называемую верхними поясами.Прямая балка, называемая нижней хордой, создает гипотенузу этого треугольника, поддерживая верхние хорды в их основании.

Балка, называемая королевской стойкой, проходит от центра нижнего пояса до вершины верхних поясов. Хомутовые стяжки заменяются перемычками фермы, которые представляют собой наклонные доски, идущие от центра нижнего пояса и основания центральной стойки к центру каждого верхнего пояса, обеспечивая дополнительную поддержку.

Все доски соединены вместе с помощью металлических вставок на каждом стыке.В отличие от стропил, которые должны быть изготовлены на месте, стропильные фермы собираются на складе заранее, а затем отправляются на строительную площадку для установки.

Плюсы фермы

Качество сборки, прочность, экономия затрат и времени — это самые большие преимущества, которые могут предложить фермы. Поскольку они строятся на складе с использованием автоматизированных машин, которые делают точные измерения и разрезы, качество ферм значительно выше, чем стропил, которые изготавливаются вручную на месте. Это означает меньше ошибок при строительстве вашей крыши.

Что вам дает эта лямка из балок? Много сил. Эта дополнительная древесина означает, что ферма может охватывать примерно вдвое большее расстояние между стропилами, прежде чем потребуется дополнительная поддержка.

А поскольку стропильные фермы являются сборными, нет необходимости в трудоемком строительстве на стройплощадке. После доставки ферму ее можно установить в относительно короткие сроки, что позволит вам быстро установить крышу и защитить сарай от непогоды.

Даже если вы решите построить фермы, добиться лучшего качества и точности с помощью фермы будет проще.Строительство фермы может происходить в пределах вашего гаража с использованием приспособлений и плоской поверхности для обеспечения последовательности и точности.

Фермы также обычно являются более дешевым вариантом по сравнению со стоимостью материалов, необходимых для строительства стропил. Поскольку фермы предварительно собраны, нет отходов от резки. Это преимущество, конечно, существует только у сборных ферм.

Минусы фермы

При использовании кровельных ферм следует учитывать некоторые недостатки. Поскольку фермы предварительно собраны, для их установки требуется тяжелый подъемник .

Хотя вашему сараю, скорее всего, не потребуется кран для установки фермы, как в доме, фермы сарая по-прежнему достаточно тяжелые и достаточно громоздкие, чтобы для их установки потребовалось хотя бы несколько дополнительных пар рук.

И поскольку их конструкция требует наличия перемычки балок, фермы не допускают открытого пространства в области потолка. Это означает отсутствие открытого потолка или чердака для дополнительного хранения вещей.

Сборные фермы для навесов также обычно доступны только в полных комплектах.Итак, если вы строите сарай по своему проекту, вам нужно будет построить фермы. И как только вы сделаете эти фермы, впоследствии будет очень сложно изменить вашу конструкцию.

Это может означать, что если вы хотите использовать фермы для строительства своей крыши, вам, возможно, придется спроектировать и построить их самостоятельно, что устраняет преимущества экономии средств и времени, о которых мы говорили ранее.

Rafters vs Trusses for Shed

Несмотря на то, что есть сходства, факторы, которые необходимо учитывать при определении того, использовать ли стропила или фермы для односкатной крыши, могут сильно отличаться для дома от сарая.

Сложность

Во-первых, вы должны учитывать сложность проекта. Использование стропил с навесами требует некоторых ноу-хау в области деревообработки и точной резки.

Вам необходимо определить, под какими углами обрезать стропила, чтобы они обеспечили правильный наклон линии крыши, а также обеспечили соединение заподлицо с коньковой доской (это называется коньковой обрезкой).

Вам также необходимо выполнить сложные надрезы, такие как надрез с красочным названием «Птичья пасть». Нет, этот порез не причиняет вреда никому из наших пернатых друзей.Птичий вырез — это вырез треугольной формы, вырезанный из каждого стропила, который позволяет ему прилегать заподлицо на верхней плите внешней стены.

Выполнение этого разреза и гребня должно быть выполнено правильно, чтобы оба соединения плотно прилегали как к коньковой доске, так и к стене сарая. Это необходимо делать для каждой используемой стропильной доски, что делает строительство стропил трудоемким и несколько утомительным.

Да, и это нужно делать снаружи, устанавливая каждое стропило по частям.И убедитесь, что вы не тратите слишком много времени на измерения и стрижку, потому что, пока вы не установите эту крышу, в вашем сарае открыт сезон для матери-природы.

Для сравнения, фермы менее сложные. Если вы можете приобрести сборную ферму, то процесс установки станет значительно проще, поскольку за вас большую часть работы проделал кто-то другой.

Даже если вам нужно построить каждую ферму самостоятельно, у вас есть несколько преимуществ. Во-первых, вы можете построить его, не выходя из гаража, выровняв и собрав каждую деталь на ровной гладкой поверхности.

И как только вы сделаете одну, у вас будет образец, которому нужно следовать для каждой последующей фермы.

Время тоже на вашей стороне. Если до начала строительства сарая вы знаете, что собираетесь использовать фермы, вы можете сначала построить фермы, чтобы они были готовы к установке, когда придет время.

Это ограничивает время, в течение которого ваш сарай подвергается воздействию погодных условий.

Подшипник нагрузки

Одна из причин, по которой фермы все чаще используются при строительстве домов, заключается в том, что они значительно прочнее и, следовательно, могут охватывать большие расстояния без необходимости использования несущих внутренних стен.

Это преимущество в прочности связано со всей этой сеткой, которая добавляет поддержку каждой ферме.

Тем не менее, это преимущество только в том случае, если вы строите очень большой сарай. Фермы обычно могут выдерживать пролеты до 60 футов, в то время как стропила могут выдерживать только около 30 футов. Однако стропила могут выдерживать большее расстояние, если используется коньковая балка.

Прежде чем вы решите, что ваш сарай шириной 20 футов должен хорошо справиться со стропилами, примите во внимание, что эти расстояния начинают сокращаться, когда вы добавляете вес, например, пару сотен фунтов снега и льда.

Если вы живете в той части мира, где ежегодно выпадает значительное количество замороженных осадков, то вам, вероятно, понадобится дополнительная прочность вашей крыши, чтобы она не провисла или даже не рухнула под тяжестью всего этого белого вещества.

Стоимость

Существуют значительные различия в стоимости при рассмотрении крыши в стиле фермы и крыши в стиле стропила для дома. Из-за профессиональных навыков и времени, необходимого для строительства стропил, крыши, построенные с использованием стропил, могут стоить на 50% дороже, чем крыши, построенные с использованием ферм.

Если вы не планируете нанять кого-то, кто поможет вам построить крышу, это обычно не относится к навесам. Крыши стропильного типа могут стоить вам немного дороже из-за отходов, которые вам придется делать при распиловке; однако это только в том случае, если другим вариантом была сборная ферма.

Строительство фермы также приведет к значительным отходам и, следовательно, к снижению затрат.

Какие крыши лучше подходят для стропил… стропил?

Хотя для большинства стилей крыши можно использовать стропильную или стропильную крышу, в зависимости от выбранного стиля крыши, безусловно, есть свои преимущества и недостатки.

Крыша в стиле овчарка, например, лучше обслуживается стропилами. Почему? У этого сарая в стиле сарая есть крыша, которая составляет значительную часть внутреннего пространства вашего сарая.

Заполнение его сеткой фермы сделало бы сарай с двускатной крышей практически непригодным для использования, если только он не будет очень высоким. Хотя некоторые фермы предназначены для создания чердачного пространства, это стиль крыши, который намного лучше обслуживается стропилами.

Как и в случае с крышей в стиле барашка, если вы собираетесь использовать фронтоны, пространство на чердаке, создаваемое крутым скатом крыши сарая, будет полезно для хранения.Вы не хотите заполнять его ремнями фермы. Стропила здесь — логичный выбор.

Тем не менее, вы можете сделать простую ферму, которая будет работать для фронтона и при этом даст вам место для хранения, удалив некоторые из перемычек фермы. Просто помните, что это ослабит вашу крышу, поэтому используйте этот вариант только для небольших навесов.

Для небольших кровельных профилей, таких как соляной ящик, вы можете выбрать либо стропила, либо фермы. Поскольку пространство на крыше этого типа крыши относительно меньше, фермы требуют небольшого количества ремней и устраняют лишь небольшое пространство на площади крыши.

Если вы живете в районе, где ежегодно выпадает значительное количество снегопадов, подумайте об использовании ферм или включении потолочных балок в проект стропил для солярия.

Для односкатных и наклонных крыш зависит от размера и веса.

Редко можно встретить фермы, используемые с меньшими навесами с этими стилями крыш. В этом нет необходимости, и лямки займут ценное пространство на более высокой стороне сарая.

Если вы не планируете использовать коньковую балку, более широкие навесы этого стиля нуждаются в дополнительной прочности, которую должны обеспечивать фермы, чтобы предотвратить провисание крыши.Помните, что чем больше пролет вашей крыши, тем прочнее должна быть конструкция вашей крыши.

Более сложные стили крыши несовместимы с фермами. Вальмовые, восьмиугольные и пирамидальные односкатные крыши из-за их формы могут быть построены только с использованием стропил. Кроме того, частью привлекательности этих стилей крыши является их сводчатый потолок, который работает только в том случае, если пространство на крыше остается открытым.

Заключение

И фермы, и стропила имеют преимущества при проектировании кровли. Фермы обеспечивают прочность и простоту установки, а стропила, хотя и требуют больше времени и опыта для установки, позволяют освободить больше места для хранения на чердаке вашего сарая и расширить разнообразие стилей крыши.

Когда приходит время решить, подходят ли кровельные фермы или стропила для вашего сарая, подумайте о прочности и функциональности, которые вам нужны от крыши сарая, а также о стиле крыши, который лучше всего подходит для вашей собственности.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Планы односкатной крыши 12×12 | MyOutdoorPlans

Этот пошаговый проект по деревообработке своими руками представляет собой примерно односкатную крышу 12 × 12 p lans .В этой статье представлены подробные инструкции по устройству двускатной крыши для двускатной крыши 12 × 12. Просмотрите ЧАСТЬ 1 проекта, чтобы узнать, как построить каркас для сарая. Эта крыша спроектирована так, чтобы держать расходы под контролем и максимально экономить материалы.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе.Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Планы односкатной крыши 12 × 12

Корпус-12 × 12-сарай

  • F — 7 кусков пиломатериалов 2 × 6 — длиной 144 ″, 14 кусков пиломатериалов 2 × 4 — длиной 96 ″, 14 кусков — длиной 23 1/2 ″, 7 кусков — длиной 35 1/2 ″ ФЕРМЫ
  • F — 4 куска пиломатериалов 2 × 4 — длиной 21 3/4 ″, 8 кусков — длиной 22 1/2 ″ БЛОКИРОВКИ
  • G — 8 кусков пиломатериалов 2 × 4 — длиной 96 ″, 36 кусков — 7 ″ длиной, НАВЕСЫ
  • H — 4 куска фанеры 3/4 ″ длиной 10 3/4 ″ x 93 3/4 ″, 2 шт. — длиной 48 ″ x 96 ″, 2 шт. — длиной 48 ″ x 48 ″, 2 шт. — 45 3 / 4 ″ x96 ″ длиной, 2 штуки — 45 3/4 ″ x96 ″ длиной КРЫША
  • I — 270 квадратных футов битумной бумаги, 270 квадратных футов битумной черепицы КРОВЛЯ

Один день

Строительство односкатной крыши 12 × 12

Укладка стропил нижних

Постройте нижние стропила из бруса 2 × 6.

Строительство ферм

Первый этап проекта — строительство стропил для сарая. Используйте пиломатериалы 2 × 4 для обычных стропил и пиломатериалы 2 × 6 для нижних стропил. Обрежьте оба конца стропил под углом 60 градусов (установите торцовочную пилу под углом 30 градусов) и оба конца нижних стропил под углом 30 градусов (установите торцовочную пилу под углом 60 градусов).

Установка вертикальных опор

Кроме того, к фермам необходимо добавить вертикальные опоры. Обрежьте верхнюю часть вертикальных опор под углом 30 градусов (установите торцовочную пилу под углом 60 градусов).Загладить края наждачной бумагой.

Сборка косынок

Используйте фанеру 1/2 ″ для косынок. Отметьте линии разреза на листе фанеры и приступайте к работе с помощью пилы. Загладить края наждачной бумагой.

Установка косынок

Установите косынки на стыки, как показано на схеме. Просверлите пилотные отверстия и вставьте винты 1 5/8 ″, чтобы плотно зафиксировать компоненты вместе. Добавьте клей в стыки.

Крепление ферм

Прикрепите фермы к верху сарая.Убедитесь, что вы разместили фермы 24 дюйма по центру. Используйте металлические детали, чтобы прикрепить нижние стропила к верхним пластинам. Используйте спиртовой уровень, чтобы отвесить фермы.

Установка блокировок

Установите блокировку 2 × 4 на верхние рельсы между стропилами, если вы хотите убедиться, что сарай должным образом изолирован.

Монтаж фронтонов

Вырежьте панели для торцов фронтона сайдинга 5/8 ″ T1-11. Присоедините панели к конструкции сарая и зафиксируйте их на месте с помощью шурупов / гвоздей 1 5/8 ″.

Строительство свеса

Постройте свесы из бруса 2 × 4. Вы можете отрегулировать размер свесов в соответствии со своими потребностями. Просверлите пилотные отверстия в стропилах и вставьте винты 2 1/2 ″ в блоки.

Монтаж свесов

Установите свесы навеса 12 × 12. Просверлите направляющие отверстия и вставьте винты 3 1/2 ″ в раму.

Укладка кровельных листов

Прикрепите листы фанеры 3/4 ″ к стропилам по схеме, показанной на схеме.Просверлите пилотные отверстия и вставьте винты 1 5/8 ″ каждые 8 ​​″ вдоль стропил. Не оставляйте зазоров между шипами и пазами.

Монтаж кровли

Накройте крышу сарая рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите гудрон к фанерным листам кровельными скобами. Кроме того, вырежьте кусок 12 дюймов для верхнего гребня. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть помещены под ним.

Планы навеса 12 × 12

Заполните отверстия шпатлевкой для дерева и дайте им высохнуть в течение нескольких часов.Загладить поверхность наждачной бумагой зернистостью 100-220, остатки удалить влажной тряпкой.

Верхний совет: Нанесите несколько слоев краски или морилки на компоненты, чтобы улучшить внешний вид проекта. Просмотрите ЧАСТЬ 1 проекта, чтобы узнать, как построить каркас сарая, и ЧАСТЬ 3, чтобы узнать, как построить дверь для сарая.

Этот деревообрабатывающий проект составлял около планов односкатной крыши 12 × 12 бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Как сделать фермы крыши для сарая — Myrooff.com

Фермы созданы для надежной кровельной системы в различных зданиях, но в простых проектах, таких как сарай, ферма может быть построена без каких-либо инженерных требований и просто немного пиломатериалов.

Фермы крыши для сарая достаточно просты и не требуют использования каких-либо специальных инженерных инструкций.Вам понадобятся только инструменты и материалы, которые можно купить в местном хозяйственном магазине, к тому же вы можете сделать это самостоятельно.

Фермы крыши используются для поддержки черепицы и фанеры опоры, так что они становятся водонепроницаемыми. Чтобы он работал хорошо, вам нужно будет тщательно его спланировать, поскольку фермы требуют странных углов, и каждая из них должна идеально подходить к конструкции, к которой они прикреплены.

Вот как сделать ферму крыши для сарая, чтобы вы могли начать свой небольшой проект.

  1. Тщательно спланируйте

Ферма является опорой крыши вашего сарая, и для этого важно тщательно спланировать их, чтобы вы точно знали, что делать дальше.При проектировании стропильных ферм односкатной крыши важно учитывать снеговую, ветровую и другие требования к конструкции.

Стандартные ветровые нагрузки для проектирования и строительства конструкций заключаются в том, что горизонтальный ветер не должен быть менее 15 фунтов на квадратный фут, а чистая подъемная нагрузка не должна быть менее 9 фунтов на квадратный фут, в то время как стандарт для снеговой нагрузки составляет минимум 21 фунт. на квадратный фут (1 кг) Паскаля или выше.

  1. Проектирование фермы односкатной крыши

Поскольку вы делаете фермы крыши для навесов, вы должны знать хотя бы некоторые основы и элементы, необходимые для построения вашего проекта с использованием планов стропильных ферм для навесов. .Основные элементы, необходимые для изготовления стропильных ферм для сарая, включают следующее:

  • Плотный элемент (верхний пояс) — это основная часть фермы, которая проходит вдоль нижней стороны фермы, которая поддерживает настил.
  • Элемент балки (под поясом) — другая основная часть фермы, которая проходит по нижней стороне между опорами.
  • Диагональные раскосы — это то, что поддерживает ферму и удерживает их вместе.
  • Накладки — куски фанеры толщиной 1/2 дюйма, используемые для покрытия трех концов фермы.
  • Пик — самая высокая часть фермы.
  • Наклонная часть — это часть конструкции фермы, которая проходит мимо внешних стен фермы. building
  • Консоль — это балка, которая закрепляется на одном конце фермы и выступает в пространство.

При изготовлении стропильных ферм для сарая важно знать эти элементы и подробно описывать их дизайн.

  1. Выберите подходящий пиломатериал для вашей фермы крыши

Несмотря на то, что у вас отличная конструкция фермы, если ваши материалы не выбраны надлежащим образом, она не будет достаточно прочной, чтобы прослужить долго.

Таким образом, вы должны выбрать правильный пиломатериал, который является основным материалом, который вам нужен для вашей стропильной фермы.Пиломатериалы, такие как белая сосна и ель, предпочтительнее пиломатериалов из пихты или желтой мелочи из-за их высокой плотности.

Доски размером 2 × 4 дюйма особенно подходят для легкой фермы, если вы можете спроектировать и изготовить распорку, а также соединения элементов.

Также обратите внимание на прямолинейность пиломатериала. Деформированные, искривленные и скрученные пиломатериалы не подходят для ферм, в то время как слегка изогнутые или с короной можно использовать, если при установке фермы корона обращена вверх.

Доски с прямыми волокнами и плотными сучками, в основном, используются для ферм. Также будет лучше, если вы можете выбрать пиломатериал без видимых трещин, расколов или корки на краях.

Кроме того, пиломатериалы из хвойных пород имеют тенденцию давать усадку после того, как они построены и установлены. При этом пиломатериалы, которые вы выбираете, должны быть высушены в печи, чтобы избежать усадки.

Как рассчитать стропильные фермы для навеса

После того, как вы сделали все необходимые приготовления для постройки самодельной стропильной фермы, следующий шаг, который вам нужно сделать, — это построить ее.

У вас уже есть материалы: пиломатериалы, древесина, фанера, пила, молоток, гвозди, шурупы, сверло и столярный клей. Имея все это под рукой, вы можете приступить к созданию фермы односкатной крыши.

  1. Начать можно с измерения уклона крыши. Вы должны точно измерить уклон, так как он будет длиной стропил вашей фермы. После того, как вы рассчитали длину, вы можете определить количество необходимых вам ферм, а затем удвоить это число, так как это будет количество стропил.
  2. Стропила вырезаются из дерева (2 x 4) в соответствии с длиной наклона, которую вы измерили ранее. После того, как они будут разрезаны, вам нужно добавить отвес под углом 45 градусов на верхних концах.
  3. Затем вырежьте балочный элемент или нижний пояс из другого куска дерева 2 x 4 под углом 45 градусов.
  4. Затем создайте косынки, которые будут использоваться для покрытия трех концов фермы. Один из них закрывает верхнюю часть фермы, а два других — нижнюю.Это означает, что вам нужно создать не менее 6 косынок, чтобы покрыть обе стороны фермы.
  5. Когда все готово, можно приступать к сборке фермы. Вы можете построить коней из пилы или просто поработать на полу, чтобы упростить сборку фермы. Сначала два стропила кладут на пол так, чтобы два конца сходились в углу. Если вы их правильно подрезали, они должны идеально подойти. Затем вы можете вставить нижнюю часть (балку) так, чтобы углы совпали.
  6. Когда ферма размещена и закреплена, вы можете приступить к приклеиванию частей фермы, а также прибить косынки к каждому из углов. Когда клей уже высохнет, переверните ферму, а затем прикрепите остальные три косынки к каждому из углов, включая верх.

Как установить фермы крыши на навес

При установке фермы необходимо установить временные распорки, чтобы ферма оставалась на месте до тех пор, пока она не будет установлена ​​окончательно. После того, как вы установили временные распорки, вы можете приступить к установке фермы на заднем дворе.Следуйте этим простым процедурам по установке стропильных ферм.

  • Соберите все фермы, которые вы сделали и которые потребуются для вашего сарая, на ровной поверхности. Уложите их попарно так, чтобы концы соединились и скрепили с помощью ластовиц. Добавьте к ним поперечную стяжку, которая представляет собой доску размером 2 x 4 дюйма, которая проходит между стропилами, и выберите высоту, которую вы выбрали с обрезанными концами, чтобы она соответствовала углам стропил.
  • Затем поместите эти шпалы возле низа стропила, на случай, если вы не заботитесь о внутреннем пространстве или, возможно, вам нужно место для хранения на крыше.Затем вы можете разместить поперечину примерно на полпути к стропильной балке, чтобы внутри оставалось больше места. Таким образом должны быть построены все фермы.
  • При установке их необходимо поднять на крышу вверх ногами. Затем вы или ваши работники можете прибить ферму к крыше с помощью направляющей временной связи. Перед тем, как они будут прибиты, следует использовать уровень, чтобы отвесить стропила.
  • Начните укладывать стропила с одного конца, а затем переходите к другому. Проверяйте каждую из них каждый раз, когда идете.Вы можете добавить несколько шпилек к торцевым стропилам фермы между поперечиной и стеновой заглушкой.
  • Наконец, накройте все фермы обшивкой из OSB, которая прибивается к каждой из стропил с интервалом около 12 дюймов. Это надежно прикрепит вашу ферму к крыше, поэтому вы можете быть уверены, что она надежно закреплена.

Теперь, выполнив эти шаги и процедуры, вы можете приступить к созданию собственных ферм для сарая на заднем дворе. Вам не обязательно обладать специальными инженерными знаниями, поскольку сделать ферму самостоятельно достаточно просто, если вы будете следовать приведенным выше инструкциям.

Однако это не означает, что вам не нужна помощь профессионалов. Если есть вещи, которые сбили вас с толку, все же разумно попросить совета, чтобы вы могли идеально построить свою кровельную ферму.

Конечно, когда вы строите самодельную ферму, безопасность — это ваша первоочередная задача, поэтому вы должны убедиться, что ферма тщательно спланирована, изготовлена ​​и установлена ​​в соответствии со стандартами конструкции.

Последнее обновление 26.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Как построить односкатную крышу и установить кровельные фермы

Думаете построить сарай? Если да, то было бы неплохо составить контрольный список того, что необходимо включить в планирование.

Вот почему мы собрали этот ресурс с пошаговым руководством о том, как накрыть навес для дополнительной защиты в любых погодных условиях.

От; Пент, фронтон, от бедра до гэмбреля, солончака и многое другое — все они имеют стандарты для планирования вашей постройки. Когда вы решите построить свой собственный сарай, выбор правильной кровли имеет важное значение. При этом необходимо учитывать несколько важных факторов.

Садовая постройка — стиль

Прежде всего, вам нужно знать, подойдет ли ваша крыша к .А затем, будет ли он соответствовать стилю вашего сарая. Например, односкатная крыша для большой мастерской может быть не лучшей идеей, если вы хотите перемещать высокое оборудование. Точно так же крыша с перевернутой вершиной может не подойти для компактного углового летнего дома.

Водонепроницаемый и атмосферостойкий

Будет ли ваш выбор кровли стиля и материалов предотвращать намокание содержимого и сохранять его сухим? Правильные материалы и конструкция важны.

В конечном счете, все стили, от двускатной крыши до причудливых крыш skillion, предназначены для обеспечения достаточного стока . Это означает, что они должны сохранять внутреннее пространство вашего сарая сухим и быть устойчивыми к образованию луж. Но материалы, которые вы выберете, могут отличаться.

Бюджет

Будет ли конструкция кровли рентабельной в течение ее жизненного цикла? Какие материалы понадобятся? Традиционный войлочный стиль, деревянная или глиняная черепица?

Вы даже можете выбрать более современную зеленую крышу «живое растение».Это может быть привлекательной недорогой альтернативой, не требующей особого ухода, при строительстве односкатной крыши. Подумайте о долговечности материалов и при их выборе.

Хотите ли вы заменить кровельный материал? С чем-то вроде зеленого кровельного войлока или битумной черепицы это сделать намного проще. Как часто нужно менять кровлю, чтобы поддерживать ее в надлежащем состоянии? Было бы более рентабельным раскошелиться на водонепроницаемую крышу из резины EPDM?

Без тщательного выбора материала можно построить экономичную водонепроницаемую крышу и , которая выглядит красиво.

Типы крыш — Какой тип крыши?

Крыши имеют три широкие группы наклона, что означает угол или наклон для стока воды. В зависимости от желаемого шага необходимо выбрать подходящие материалы, чтобы соответствовать заданному уклону.

Распространенное заблуждение о воде заключается в том, что она течет только вниз, и это не всегда верно, когда речь идет об уровне крыши. Порывы ветра могут поднимать воду вверх и преодолевать гравитацию, заставляя воду проникать между перекрытиями черепицы и проникать в конструкцию крыши.

Стандарты минимального уклона для любой кровельной системы помогают обеспечить устойчивость к проникновению воды . Тем не менее, что-то вроде глиняной плитки поверх водонепроницаемой подложки может обеспечить еще большую защиту.

Плоская крыша — уклон от 0 до 10 градусов

Более плоская крыша, скорее всего, будет иметь наклонный стиль с небольшим выступом спереди. Идеально подходит для тенистой веранды перед садовой беседкой.

Плоская крыша имеет уклон 10 градусов или меньше. Основным материалом для постройки навеса с плоской крышей является битумный минеральный войлок поверх листового металла или фанерных кровельных досок . Выбирая плоскую крышу, имейте в виду, что для предотвращения утечки, скорее всего, потребуется более частое обслуживание. Ознакомьтесь с инфографикой ниже для получения дополнительной информации о паровых мембранах.

В строительной индустрии есть старая поговорка, когда речь идет о плоских крышах: «Есть те, которые протекают, а те, которые в какой-то момент будут протекать». Тем не менее, не позволяйте этому оттолкнуть вас от прекрасного современного навеса с односкатной крышей.

Цикл технического обслуживания будет менее регулярным, если наклон ближе к 10-градусному уклону , но он все равно будет происходить более регулярно, чем при использовании более высокого шага.

Важно помнить: если устанавливается утепленная крыша, обязательно оставьте воздушный зазор между настилом крыши и изоляцией для вентиляции. Это поможет предотвратить накопление влаги и стимулировать рост плесени. Кроме того, всегда рекомендуется следовать рекомендациям производителя.

Некоторые местные власти также рекомендуют добавить дополнительные 5 градусов к минимальному шагу, установленному производителем, для хорошей меры. Это помогает обеспечить «водонепроницаемость».

Низкоскатная крыша — от 10 до 20 градусов

Низкоскатная крыша имеет уклон от 10 до 20 градусов, и чаще всего используются черепица и черепица . Следует проявлять особую осторожность и осторожность при использовании водонепроницаемой подложки при установке, и важно следовать рекомендациям производителя.

Скатная крыша — 20 градусов и выше

С крутым уклоном, это обычный стиль, который мы видим на вершинах крыш, с центральной вершиной на коньке.

Скатная крыша имеет уклон 20 градусов или выше. Материалы, обычно используемые для этой степени наклона, имеют свои собственные важные «практические правила».

Кровельное покрытие и кровельный материал

Посмотрите ниже на ваш выбор материала крыши.

Бетонная плитка

  • Лучше всего подходит для шага 20 градусов или выше.
  • Тяжеловесный материал. Из соображений безопасности необходимо учитывать прочность и несущую способность опорной крыши и стен, которые необходимо учитывать при планировании конструкции.
  • Бетонные блокирующие плитки чаще используются для больших деревянных конструкций, чем для небольших, из-за их веса.

Глиняная плитка

  • Для общего наклона минимум 35 градусов.
  • Жесткая внешняя оболочка — водонепроницаемая.
  • Доступен в огромном диапазоне цветов, размеров и форм.

Какие бы материалы вы ни выбрали для постройки односкатной крыши, всегда получает спецификации производителя на продукцию . Они будут включать минимальный уклон крыши, чтобы сарай оставался водонепроницаемым.

Битумная черепица и зеленая кровля

Битумная или асфальтовая черепица и зеленый рубероид экономичны и просты в установке, но при этом обеспечивают отличную защиту. При необходимости их также легко заменить. Вот почему наши садовые навесы в стандартной комплектации поставляются с кровлей и войлоком.

Краткое описание конструкции крыши

Расходы на кровельные материалы сарая

Рулон минерального кровельного войлока идет в комплекте с нашими стандартными садовыми навесами. У них, как правило, будет короткая продолжительность жизни, несмотря ни на что. Рассмотрите возможность замены через 3-5 лет. Помните, что любое повреждение односкатной кровли может привести к попаданию воды и повредить конструкцию сарая.

Для более безопасного (но более дорогого) выбора по сравнению с минеральным кровельным войлоком следующий шаг — это войлочной черепицы или кровельной черепицы с ожидаемым сроком службы 15 лет. Начиная с нижней части крыши, черепица укладывается внахлест друг на друга примерно на 50 мм с нахлестом 150 мм с каждой стороны конька. Закрепите эту полосу с помощью гребня или битумного клея.

Деревянная черепица — ожидаемый срок службы 30 лет , имеет слой подложки на дне и крепится к обрешетке.

Кровельные стропила и фермы

Что лучше для вашего каркаса крыши, стропил или стропильных ферм? Все зависит от того, к чьему мнению вы прислушиваетесь!

Некоторые строители старой школы предпочитают стропила, но такие строители новой школы, как эти, могут быть построены за меньшее время и более экономичны и эффективны по времени; меньше времени на строительство означает меньше часов.

Что такое стропила? Стропила поддерживают настил крыши и представляют собой серию наклонных балок, идущих от бедра или конька до стеновой плиты (карниза или нисходящего склона). Два стропила составляют пару. Стропила склонны к обрушению при горизонтальном движении; это известно как стеллаж.

Что такое фермы? Деревянные стропильные фермы — это структурные каркасы, которые поддерживают крышу, перекрывая пространство (известное как залив) над комнатой. Фермы обеспечивают продольную поддержку благодаря добавленным балкам, используемым в конструкции конструкции фермы.

Как построить фермы односкатной крыши

Построить фермы навеса

Как построить фермы для односкатной крыши в стиле амбара

Мега Сарай: Строительство и установка стропильных ферм

Строительная стропильная система для сарая, сарая или крошечного дома

Установка ферм на навес

Как построить стропила для односкатной крыши

Как спилить стропило

Как расположить стропила на крыше

Стропильная доска для двускатной крыши

Стропила двускатной крыши — Узнайте, как построить крышу сарая

Коньковые и балочные стропила

Стропила вальмовой кровли

Строительные стропила

Коньковая балка и стропила

Строительство и установка стропил

Джек рафтерс

Обрамление вальмовой крыши — быстро и легко

Независимо от того, какой тип сарая вы строите — маленький, средний или большой — продуманная планировка обязательна!

Проектирование каркаса односкатной крыши также сообщим:

  • Тип отделки односкатной кровли: традиционная черепица, глина, дерево, листовой металл или эко-жизнь
  • Тип опоры: стропильная или ферменная
  • Время
  • Стоимость.

Есть много планов дизайна, доступных для загрузки, и видео онлайн, которые помогут вам. Решить, какой из них вы хотите установить у себя во дворе, — это первый шаг. Поэтому просмотрите ссылки на видео и ресурсы или перейдите к нашему руководству о том, как сделать гидроизоляцию и изолировать свой сарай.

стропила Vs. Фермы — что лучше для кровли дома?

Всем известно, что крыша — это самая верхняя часть здания, рядного дома, бунгало и т. Д., Построенная в виде каркаса для защиты собственности от дождя, ветра, снега и пыли.Однако прочная крыша должна иметь такой же прочный каркас, на котором она будет опираться.

Как партнер Amazon я зарабатываю на соответствующих покупках.

Крыши бывают разных размеров и форм, таких как односкатные, шатровые, плоские, фронтальные, гамбрелы и многие другие.

Чрезвычайно популярные стропила (показаны на левом изображении выше) в прошлом использовались в большинстве домов. Однако благодаря передовым технологиям были начаты новые строительные технологии с использованием ферм (показано на правом изображении выше).

Фермы раньше встречались только на огромных постройках, таких как церкви и большие строения, однако теперь ситуация изменилась.

Стропила и фермы крыши — это не одно и то же. , и у каждого из них есть свои уникальные плюсы и минусы. В этой статье мы сравним и сопоставим эти две конструкции каркаса кровли и подробно опишем их ниже.

Краткий обзор ферм и стропил

Стропила и фермы поддерживают крышу и имеют треугольную форму и структуру.

Имея две основные внешние балки, стропила поддерживают конструкцию крыши. Однако фермы состоят из нескольких балок, которые обеспечивают дополнительную поддержку конструкции крыши.

Разработанные в среднем возрасте, фермы стали обычным явлением среди американцев. 4 из 5 человек в США предпочитают фермы стропилам, поскольку они более прочные.

Стропила — это кровельные балки с уклоном от коньковой балки к вершине стены, которые использовались с давних времен.Стропила — это длинные доски, поддерживающие кровельную обшивку. С точки зрения качества одинаково хороши как стропила, так и фермы.

Нет никакой разницы в качестве кровли в обоих случаях. Стропила создают прекрасное ощущение открытого пространства и значительно красивее смотрятся в качестве открытого потолка. Фермы, напротив, придают сводчатый вид потолка и не создают ощущения открытого потолка.

Основное различие между стропилами и фермами заключается в способе строительства.Фермы производятся на заводе в контролируемой среде, чтобы гарантировать высокое качество продукции. Большинство заводов по производству ферм автоматизированы, что означает, что они строятся в кратчайшие сроки.

С другой стороны, стропила

занимают много времени, так как они строятся и собираются на месте, по одной детали. Доступные по более низкой цене, стропила могут быть изготовлены на строительной площадке в соответствии со спецификациями собственности.

С другой стороны, фермы

проектируются и изготавливаются на заводе, поэтому их установка на строительной площадке занимает меньше времени.

Однако для установки ферм требуются точные спецификации площадки, поскольку они предварительно собираются и изготавливаются на заводе. Стропила, в отличие от ферм, не требуют предварительного планирования, поскольку они строятся и устанавливаются на месте, где доступны спецификации.

Поскольку фермы являются сборными, они могут быть дороже, чем стропила, однако монтаж стропил и затраты на рабочую силу, связанные с стропилами крыши, сравнительно выше, чем с фермами.

Установка стропил

может занять целую неделю, тогда как фермы могут быть установлены за день, что означает, что фермы могут сэкономить много времени.

Однако, если строительная площадка расположена в отдаленном месте, куда нелегко добраться до негабаритных грузовиков, доставка готовых ферм может стать проблемой. Поскольку стропила разрезаются и собираются на месте, о транспортировке не нужно беспокоиться.

Однако установка стропил будет дорогостоящим делом, если стоимость пиломатериалов слишком высока. Также установка стропил требует большого мастерства. С другой стороны, фермы поставляются с подробным руководством по установке, которое не требует каких-либо определенных навыков.

Чтобы выбрать между стропилами крыши и фермами, необходимо принять во внимание размер собственности. Например, если дом относительно небольшой, целесообразно выбрать стропила.

С другой стороны, фермы

подходят для больших конструкций, так как установка ферм на небольшие конструкции может быть сложной задачей. Кроме того, для установки ферм потребуется кран, поскольку предварительно построенную ферму тяжело транспортировать и ее сложно поднять на место.

Одним из преимуществ использования стропил является то, что каркас крыши является гибким и может быть изменен без ущерба для конструкции.Однако фермы не могут быть легко изменены после их установки.

Просверливание отверстия для подачи электричества или даже разрезание любой части ремня может нарушить целостность конструкции. Для изменений в случае стропильной крыши потребуется консультация профессионального инженера.

Поэтому важно изучить варианты и узнать мнение нескольких плотников, поставщиков пиломатериалов и компаний, занимающихся фермой, чтобы прийти к разумному и экономичному решению.

Итак, и стропила, и фермы имеют свои достоинства и недостатки.Мы не можем сказать вам, какой из них лучше всего подходит для вас, поскольку вам нужно проанализировать его в соответствии с вашими потребностями. Итак, мы объяснили вам плюсы и минусы как стропил, так и стропил.

Что такое стропила? — Краткое описание

Кровельные стропила — это основные конструктивные элементы, необходимые для строительства крыши, простирающиеся от конька или бедра до внешней стены и обеспечивающие основу для установки черепицы.

Подрядчики устанавливают стропила бок о бок, и хотя традиционно для стропил использовали древесину, сегодня в кровельной промышленности используются такие материалы, как сталь.Как внутренние опорные системы, стропила почти всегда скрыты от глаз при осмотре дома.

Источник

Хотя потолки часто скрывают стропила, для некоторых стилей интерьера открытые стропила представляют собой отличные архитектурные особенности, но стропила больше не являются «одним типом, подходящим для всех».

В настоящее время кровельная промышленность признает как минимум 10 распространенных типов стропил:

  • Принцип;
  • Обычный;
  • Вспомогательный;
  • Компас;
  • Бордюр;
  • Hip;
  • King;
  • Valley;
  • Джек и
  • Баржа.

Один или несколько из этих стилей могут быть использованы для создания уникальной структуры и внешнего вида крыши, поскольку в наши дни у строителей есть много вариантов угла наклона, из которых они могут выбирать.

Что такое фермы крыши? — Краткое описание

Эти популярные альтернативы стропилам нашли применение в сердцах и умах подрядчиков, проектировщиков и потребителей, потому что готовые фермы обладают множеством преимуществ.

Источник

Легко обнаружить ферму, потому что этот элемент крыши уникальной формы остается целым и состоит из взаимосвязанных компонентов, таких как стропила, балки и домкраты.Они имеют форму А-образных рам, которые устанавливаются как одно целое.

Из-за своей популярности стропильные фермы выпускаются в различных вариантах исполнения. Они могут быть плоскими для хранения на чердаке или наклонными для заполнения углов.

Как и стропила, вы можете найти фермы из дерева или стали, а для подрядчиков и кровельщиков, желающих придать крыше уникальный вид, популярные стили стропил включают Dual pitch, Howe, Queen Post, Pratt, Stub, Fink и другие.

Сравнение стоимости стропил и ферм

По данным Networx.com, споры между стропилами и фермами могут разгореться, когда плотники, подрядчики и архитекторы придумывают чертежи нового дома. Добавьте сюда элемент бюджета на строительство, и именно здесь резина встречается с дорогой.

Поскольку их обычно предварительно сооружают за пределами площадки и доставляют на работу, фермы быстрее и дешевле в установке, чем стропила, поскольку они используют меньшие и более дешевые куски пиломатериалов и полагаются на несколько компонентов для усиления блока, а не на вес. несущие только стропила.

Из какого дерева изготавливаются стропильные фермы?

Три самых популярных дерева, из которых делают фермы: выдержанной ели , желтой сосны и красного кедра .

Иногда эти деревянные доски могут быть усилены путем склеивания или ламинирования более тонких деревянных частей вместе, чтобы создать более толстую балку, из которой построена ферма.

Другие виды древесины, используемые для строительства ферм, часто зависят от наличия древесины в этой конкретной области.

Металлические кровельные фермы, хотя и имеются в продаже, редко могут служить хорошей заменой древесине. Они не только более дорогие, но и обычно требуют большего ухода, и не каждый кровельщик умеет устанавливать металлические фермы.

Кроме того, металл не переносит тепло так же эффективно, как дерево, а когда дело доходит до звукоизоляции и особенно ржавчины, вы можете столкнуться с большим количеством проблем, чем при использовании деревянных ферм.

На крышах домов фермы прочнее, чем стропила?

Не секрет, что фермы популярнее стропил.В наши дни при строительстве новых домов с их помощью строят 80 процентов всех крыш.

При этом производство ферм может создавать больше отходов, но, с другой стороны, производители ферм могут использовать отходы. Эта смесь материалов обычно делает фермы более прочными, чем стропила.

Стропила могут быть одинаково прочными при проведении сравнений, поскольку фермы «больше полагаются на прочность отдельных деревянных частей… и меньше на геометрию».

После установки на стропила израсходуется больше древесины, поэтому они весят больше, но фермы прочнее, потому что они более эффективны и способны обеспечить максимальную прочность, используя в конечном итоге меньшее количество материалов.

Что лучше при строительстве сарая: стропила или фермы?

Для подрядчиков, чье увлечение сравнениями не знает границ, споры между использованием стропил или ферм для строительства сараев могут привести к длительным спорам, в основе которых лежит слово «лучше».

Для начала, добавить подходящую односкатную крышу сложнее, чем может показаться на первый взгляд, но вы, возможно, не удивитесь, узнав, что стропильные фермы проще использовать при покрытии сарая, и установка, вероятно, также будет проще.

Сделайте одну ферму, скопируйте ее, и вы построили прочную систему. Конечным результатом является более прочный блок, который охватывает большие расстояния, и вам не нужны внутренние стены, чтобы выдерживать вес.

Вы живете в климате, где сотни фунтов снега и льда могут ударить по односкатной крыше? В таком случае фермы, вероятно, будут лучшим вариантом, поэтому вы получите выигрышную комбинацию: фермы не только стоят меньше и прочнее, но и вы получите больше места для хранения, и не поэтому вам нужно сарай в первую очередь?

Стропила и балки — краткое сравнение

После знакомства с фермами и стропилами существует третий вариант выполнения работ на крыше вашего дома: балки.

Эти параллельные горизонтальные балки, обычно изготавливаемые из древесины, но часто изготавливаемые из альтернативных материалов, таких как стальные балки с двутавровым профилем, добавляют к уравнению третий элемент кровли.

Их цель? Расширьте открытое пространство, чтобы соединить противоположные стены, чтобы получить опору как для пола вверху, так и для потолка внизу.

Балки бывают шириной от 8 до 12 дюймов и обычно имеют толщину 1½ дюйма. Редакторы SBC Magazine советуют читателям использовать правильную терминологию при различении между ними, отмечая, что слишком многие люди меняют термины взаимно.

«Балка потолка — это просто горизонтальный элемент каркаса, который проходит между стенами или стропилами, чтобы поддерживать потолок», — говорят редакторы, в то время как «стропильная балка — это горизонтальный элемент каркаса, который проходит между стропилами, чтобы противостоять выталкиванию стропил наружу».

Пытаясь понять разницу между балками и стропилами, помните об этом, говорят эксперты SBC: это вопрос функции, а не объекта, достаточной причины, чтобы прочитать всю их статью, чтобы вы понимали различия, прежде чем заключать контракт на работу или пытаться самому кровлю здания:.

ПРЕДЛАГАЕМЫЕ ЧТЕНИЯ:

Прочие ресурсы

https://www.designingbuildings.co.uk/wiki/Rafter
https://www.findlayroofing.com/news/roofing-101-what-is-a-truss
https://www.networx.com / article / rafters-vs-trusses
https://freimans.com/metal-vs-timber-why-its-better-to-use-timber-trusses/
https://www.doityourself.com/stry/ сиденье-вырез
https://www.garagejournal.com/forum/showthread.php?t=261640
https: // пластилиновый домик.com / rafters-vs-trusses-for-shed /
https://www.hunker.com/12542157/the-difference-between-joists-rafters

Хомутов против стропил

Ника Громицко, CMI® и Бена Громицко

Хомутные стяжки и стропильные стропы представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

В физике натяжение — это сила натяжения, прилагаемая твердым объектом к другому объекту.Элементы растяжения — это твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим силам или растяжению. Воротниковые стяжки и стропильные стяжки являются примерами элементов растяжения.

Натяжная стяжка — это структурный элемент, который подвержен сетевому растяжению.

Хомуты

«Воротник-галстук» — это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации. Правильное словосочетание на самом деле — «воротник-балка».В этой статье мы будем использовать «галстук для воротника».

Хомут-стяжка — это натяжная стяжка в верхней трети противоположных двускатных стропил, предназначенная для предотвращения отделения стропил от коньковой балки в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега. Международный жилищный кодекс 2015 года не требует обвязки воротником (или балок воротника). Однако в тех ситуациях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противостоящими стропилами.В районах с сильным ветром подъем может сорвать крышу дома, если она не прикреплена должным образом.

Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал) с интервалом не более 4 футов по центру.

Другие факты о воротничках:

  • Они могут потребоваться, а могут и не потребоваться, в зависимости от юрисдикции. Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, где находится дом, на момент его постройки.
  • Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
  • Там, где они требуются, их следует устанавливать на всех остальных стропилах, если стропила находятся на 24-дюймовом расстоянии друг от друга.
  • Хомуты, вопреки распространенному мнению, не препятствуют расползанию стен.

Стропильные стропы

Стропильные стропы — это натяжные стяжки в нижней трети противостоящих друг другу стропил, которые предназначены для противодействия толчкам стропил наружу под нагрузкой.Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропил. На макете каркаса крыши ниже показана стандартная стропильная балка.

Стропильные шпалы устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

Стропильные шпильки выдерживают давление наружу, которое стропила оказывают на внешние стены. Они помогают удерживать стены от расползания из-за веса крыши.При разложении стен коньковая доска может прогнуться. Провисание конька — один из признаков того, что в конструкции крыши могут отсутствовать соответствующие стропильные системы. Стропильная шпилька образует нижний пояс простой треугольной стропильной фермы.

Когда балки перекрытия проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над балками потолка в качестве элементов каркаса через каждые 4 фута, проходящих над балками потолка, соединяющими противоположные стропила.

Стропильные шпильки должны быть не менее 2 х 4 дюймов (номинал).

Прочие сведения о стропильных связях:

  • Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил — серьезная структурная проблема для крыши с традиционным каркасом.
  • В большинстве домов балки потолка также служат стропильными балками.
  • Если стропила ориентированы перпендикулярно балкам перекрытия, стропильные связи следует устанавливать непосредственно над балками потолка. Стяжки обычно опираются на балки.
  • Когда стропила устанавливаются по центру 24 дюйма, стропильные связи обычно устанавливаются на каждом втором стропиле.
  • Нет ничего необычного в том, чтобы увидеть стропила размером 2 x 4 дюйма или 2 x 6 дюймов.

Силы растяжения

Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

Вынос наружу

Нагрузку на конструкцию можно рассчитать, комбинируя статическую нагрузку или вес самой конструкции, временную нагрузку, которая варьируется для разных конструкций, снеговую нагрузку и ветровую нагрузку.

В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил должна быть надежно соединена друг с другом непрерывной балкой перекрытия, а конструктивная балка конька должна быть установлена ​​на крышах с уклоном менее 3:12. (см. иллюстрацию ниже).

Балки перекрытия

Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные шпалы или должна быть предусмотрена непрерывная стяжка. Там, где балки перекрытия не параллельны стропилам, следует устанавливать стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны быть перекрыты внахлест минимум на 3 дюйма или стыковаться с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения устойчивости к толчкам стропил, перекрытые балки должны быть скреплены вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центру 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или 40d коробчатых гвоздей) на каждое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

Соборные потолки

Соборные потолки популярны во многих домах, но у них есть особые проблемы с опускающей нагрузкой на стропила, которые толкают наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия силам тяги наружу. Многие соборные потолки часто показывают признаки движения, такие как потрескавшийся гипсокартон. Самый эффективный способ уменьшить внешнюю тягу — использовать конструкционную гребневую балку.

Нижний пояс фермы

В обычной кровельной ферме нижний пояс действует как натяжная связь между внешними стенами.Изменения установленных ферм не допускаются. Разрезание любой фермы, особенно нижнего пояса, нарушает структурную целостность фермы. Если инспектор обнаружит, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Прикрепление нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя треть

Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на расстоянии двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если в недостроенном гараже крыша имеет уклон 4:12, а пролет крыши составляет 24 фута, стропильные шпалы должны располагаться на высоте не более 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На макете каркаса крыши ниже показан стандартный хомут. По мере того, как нагрузка прикладывается вниз, усиливается натяжение хомута.

Сжатие

На рисунке ниже изображена ферма цапфы на столбах.По мере того, как нагрузка прилагается вниз, сжатие в стойках увеличивается.

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется с прямой формы на изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. При приложении нагрузки вниз стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент оказывает давление на стены наружу, делая их отвесными.

Сводка

Таким образом, шпалы воротника и стропила выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно выявлять дефекты .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
