Высота вентиляционной трубы относительно конька крыши: Высота вентиляционной трубы над крышей СНиП

Содержание

Высота вентиляционной трубы над крышей СНиП

Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

Чем регламентируется высота вывода вентиляции

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

  • СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
  • СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
  • СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
  • СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

  • На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
  • Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
  • На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

  • На плоской кровле – не менее 500 мм;

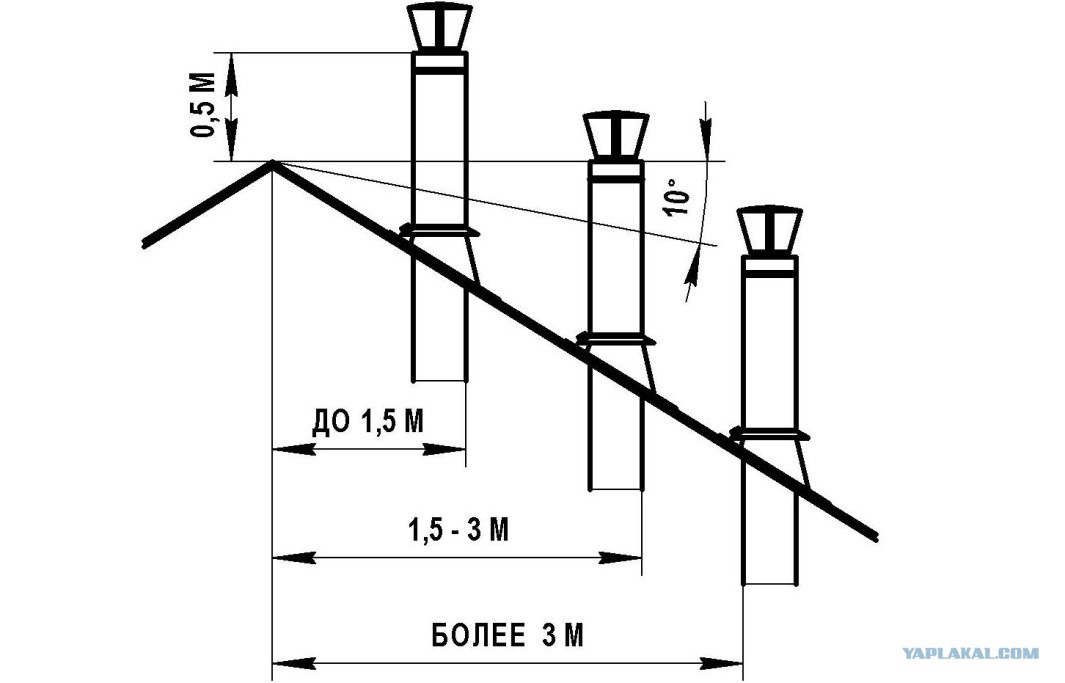

  • Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см2.

Для того чтобы обеспечить требуемые 1,5-2 м3 в час кратности смены воздуха для жилых помещений в 60 м2 при высоте потолков 2 м, расход составляет 150 м3, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

  • Скорость потока воздуха на высоте установки вентиляционной трубы;
  • Температура воздуха на улице и внутри помещения;
  • Форма сечения канала и качество поверхности по всей высоте воздуховода;
  • Форма крыши.

Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Высота вентканалов над кровлей: делаем правильный расчет

От грамотно обустроенной вентиляции во многом зависит не только комфортность проживания в доме, но и срок его эксплуатации. Излишняя сырость может погубить строение в считанные годы. Одним из главных показателей вытяжных систем является высота вентканалов над кровлей. Ее расчет проводится в соответствии со строительными нормами и правилами. Отклонение от них приводит к нарушению воздухообмена, что может быть прецедентом для создания нездорового микроклимата в комнатах и возникновения у людей опасных заболеваний.

Худшим вариантом развития событий является поступление в помещения угарного газа из дымовой трубы. Рассмотрим основные аспекты относительно определения высоты вентиляционной трубы над крышей в зависимости от типа строения, конфигурации кровли и других нюансов.

Зачем частному дому вентиляция

Конструктивно жилые здания представляют собой замкнутые пространства, надежно изолированные от внешней среды. Стены, двери и окна защищают помещения от осадков, теплого и холодного воздуха, пыли, животных и насекомых.

Однако, подобная изоляция от внешнего мира дает такие побочные эффекты:

  • При дыхании людей образуется углекислый газ, который в высокой концентрации вреден для здоровья. Если от него не избавляться, то плохое самочувствие — это самая меньшая из возможных неприятностей.
  • Постоянная сырость. Жизнедеятельность людей (стирка, влажная уборка, принятие водных процедур, приготовление пищи) неразрывно связана с образованием повышенной влажности.
  • Накапливание угарного газа от работы отопительных котлов. А это — реальная угроза для жизни.

Неправильный расчет удаления отработанных воздушных масс из помещения приводит к возникновению сложных, а иногда и неразрешимых вопросов.

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

  1. При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
  2. Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
  3. Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Согласно действующим снипам вентиляцию рекомендуется устанавливать в помещениях, которые не имеют окон. К ним относятся ванные комнаты, туалеты, кладовые и кухни, независимо от их архитектуры.

Виды вентиляции

Согласно требований пожарной безопасности системы кондиционирования воздуха должны быть установлены во всех домах, оборудованных котлами, работающими на любом виде топлива.

Вентиляция может быть естественная и принудительная. Кратко остановимся на особенностях каждой.

Естественная

Как правило, устанавливается в высоких домах, где разница по высоте входного отверстия (окон) до конечной точки вывода вентиляции (среза трубы) довольно существенна. Отток воздуха происходит по причине разницы в атмосферном давлении на разных уровнях строения. Скорость потока зависит от силы ветра, регулируется путем изменения параметров входных и выходных отверстий.

Механическая

Предполагает установку одного или нескольких вентиляторов. Используется для обустройства внутренних помещений, где нет естественного притока воздуха для создания достаточной тяги. В ряде случаев механическое кондиционирование делается при незначительной разнице температуры воздуха внутри и снаружи строения.

Для создания комфортного микроклимата организуется его принудительное откачивание с помощью оконных или настенных вентиляторов.

Мощность изделий подбирается индивидуально.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

  • перепады температуры в помещении и за окном;
  • наличие рядом трубы дымохода от котла отопления;
  • господствующее направление ветра и его сила;
  • степень сопротивления трения воздуха о стенки трубопровода;
  • конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

В случаях обустройства строений со скатными крышами необходимо учитывать соотношение между их самой высшей точкой и срезом вентканала.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

  • между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
  • высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
  • обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

Сечение

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

  1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
  2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Расчет диаметра воздуховода и высоты канала

Чтобы произвести правильный расчет диаметра воздуховода можно воспользоваться помощью специалиста, изучить нормативные документы или использовать электронный калькулятор.

Нормативы

Правила обустройства вентканалов изложены в СНиП 2.04.05–86.

Основные из них следующие:

  • вентканалы от кухни и котла отопления следует врезать последними в систему вентиляции;
  • прочность и высота труб должны соответствовать ветровой нагрузке;
  • проходящий через стены и крышу коттеджа воздуховод должен быть герметичным и устойчивым к коррозии.

Для снижения скорости потока в каналах необходимо устанавливать вентиляционные решетки.

Приток должен составлять не менее 3 м³/ч, независимо от количества людей в помещении.

По таблице

Расчет по таблице применяется в тех случаях, когда у владельца дома имеется обширный выбор строительных материалов и есть точные данные относительно параметров будущего строения. Нужно только сопоставить диаметр или площадь воздуховода с объемом помещения. При более сложных подсчетах учитывается форма магистрали, ее шероховатость и температурные показатели. Воспользоваться можно таблицей:

Калькулятор

Электронный калькулятор на сайте http://ventkam.ru является настоящей находкой для мастеров, которые обустраивают вентиляцию в доме своими руками. Подсчет данных производится быстро и точно. Все что нужно — провести замеры и ввести полученные числа в ячейки.

Точность подсчета калькулятором варьируется в пределах 80-90 %.

Нюансы

Даже правильно и добротно возведенная вентиляция нуждается в регулярном обслуживании. Это необходимо для восстановления геометрии и площади сечения вентканалов.

Регулярная чистка вентиляции проводится для удаления из нее предметов, которые могут стать причиной пожара и распространения инфекции. Делать это нужно не реже одного раза в год.

И в заключение

Уважаемые читатели, если у вас есть свои наработки и опыт в этой области, поделитесь им в соцсетях. Вы очень поможете другим, а они со временем напишут что-то полезное для вас.

Страница не найдена — Все о трубах






Монтаж и ремонт


7 277 просмотров


Я приветствую моего уважаемого читателя и предлагаю ему статью о том, как выполнить соединение






Вентиляция и дымоход


3 757 просмотров


Если Вы счастливый обладатель частного дома/бани/дачи – всего, что необходимо отапливать, то вопрос о






Водоснабжение


363 просмотров


Прогресс постепенно упрощает нашу жизнь и облегчает труд. С появлением всевозможных современных прочных пластиков






Вентиляция и дымоход


2 633 просмотров


Доброе время суток, дорогой читатель! Вы замечали, что при долгом нахождении в душном помещении






Вентили и задвижки


323 просмотров


Здравствуйте, уважаемый читатель! Пожалуй, каждому из нас приходилось пользоваться в быту таким устройством, как






Инструменты


1 295 просмотров


Приветствуем! Бесспорное преимущество труб из пластика в возможности сборки различных трубопроводов своими руками. Надёжная

Страница не найдена — Все о трубах






Полимерные


2 598 просмотров


Приветствую вас, мои дорогие читатели. Сегодня я опишу, что собой представляет прозрачная пластиковая труба,






Строительные конструкции


2 144 просмотров


Строительный рынок предлагает большой ассортимент различных материалов для сооружения помещения под стоянку легкового автомобиля:






Вентиляция и дымоход


2 589 просмотров


Приветствуем! На сегодняшний день среди огромного разнообразия дымоходных сооружений пальму первенства неизменно удерживают дымоходы






Монтаж и ремонт


890 просмотров


Добрый день, дорогой читатель! Засорение унитаза всегда происходит неожиданно и приводит к неприятным последствиям.






Вентиляция и дымоход


8 378 просмотров


Доброе время суток, дорогие читатели! Если хотите, чтобы вентиляционная система в вашем жилище, вытяжка или






Вентиляция и дымоход


2 300 просмотров


Дорогой читатель! Основная составляющая комфорта в доме – тепло.   Если у Вас нет возможности

Страница не найдена — Все о трубах






Канализация


15 205 просмотров


Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где






Канализация


5 584 просмотров


Система отвода стоков в частном или многоэтажном доме — это сложная инженерная конструкция, состоящая






Обслуживание


746 просмотров


Всем привет! В новой статье подробно расскажу про термостойкий герметик для дымохода. Дам несколько простых






Канализация


8 020 просмотров


Добрый день, дорогой читатель! Система отвода сточных вод – одна из основных коммуникаций, без






Другие


4 004 просмотров


Современные теплоизоляционные материалы делают нашу жизнь комфортнее, позволяют с меньшими финансовыми и трудовыми затратами






Металлические


5 576 просмотров


Приветствуем! Несмотря на популярность полимерных труб, металлические изделия продолжают пользоваться наибольшим спросом, и лидирующие

Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

  • Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
  • Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
  • Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
  • Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
  • Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

  • В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
  • Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
  • Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

  • На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
  • От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
  • В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

  • Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
  • Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

  • Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
  • Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
  • Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
  • Отмечаем на чертеже центральную ось дымохода.
  • Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
  • С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
  • Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

  • Внутренняя планировка обустраиваемой коробки.
  • Тип дымохода.
  • Численность этажей.
  • Удобство монтажа дымового канала.
  • Обеспечение доступа для обслуживания.
  • Разновидность материала, использованного при возведении стен и стропильной конструкции.
  • Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

  • Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
  • Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
  • Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять  от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

Высота дымохода относительно конька крыши: методика расчета

  • Технологический регламент расчета высоты дымохода над коньком крыши
  • Методика расчета
  • Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета
  • Частный дом годится для проживания в течение всего года только при наличии отопительной системы. Ее полноценная работа и безопасность зависят от многих составляющих начиная от типа оборудования и системы дымоотведения и кончая видом используемого топлива. И чтобы все составляющие работали слажено необходимо в точности следовать строительным предписаниям, в частности, грамотно рассчитать параметры дымохода.

    Одним из важнейших параметров, обеспечивающих эффективность работы отопительной системы, является высота дымохода относительно конька крыши.

    Любая ошибка или даже погрешность при расчете печной трубы чревата серьезными проблемами. Например, существенно снижается сила тяги, что негативно отражается на КПД отопительного устройства.

    Неправильно выбранная высота дымохода над кровлей может стать причиной формирования завихрения в дымоотводящем канале, то есть обратной тяги. Это чревато задымлением помещения с весьма тяжелыми последствиями. Действительно, согласно законам физики, хорошую тягу стимулирует ветер, который направлен вверх к выходному отверстию дымового канала.

    Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

    Технологический регламент расчета высоты дымохода над коньком крыши  ↑

    Правила подбора высоты дымохода над кровлей регламентированы СниП. Отметим основные технические предписания, определяющие какой высоты должен быть дымоход.

    Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

    •  не меньше 50 см – над поверхностью плоской крыши;
    • не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м;
    • больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м;
    • вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

    В любом случае устье канала должно быть выше, чем кровля более высоких строений, пристроенных к основному.

    На заметку

    Высота вентиляционной трубы, расположенной рядом с печной трубой над крышей, принимается равной высоте последней.

    Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала  обеспечивает:

    • наибольшее расстояние между ее устьем и дном колосника;
    • конек не преграждает путь воздушным потокам;
    • гарантирует минимальные затраты на строительство канала, по которому отводится дым.

    Методика расчета ↑

    Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м  ↑

    В случаях когда по горизонтали искомое расстояние не больше 1,5 м, можно воспользоваться обычным методом – построить модель строения. Для этого используют ее схему, выполненную в доступном масштабе.

    •  На схеме проводят линию, параллельную основанию.
    • В месте, где кровля пересекается с трубой, не нарушая масштаба, откладывают вверх 0,5 м.
    • Через полученную точку параллельно первой прямой проводят вторую. Таким образом отмечают минимальный уровень, на котором может находиться оголовок дымохода.

    Найти нижний предел при расстоянии от дымового канала до конька по горизонтали в интервале 1,5–3 м еще проще. Достаточно отложить горизонталь через вершину крыши. Это и будет минимальная величина наружного отрезка канала.

    Рекомендуем

    Профессионалы категорически не рекомендуют завышать размер наружного отрезка дымового канала. При сильном напоре ветра высокая труба может опрокинуться. Если же в силу каких-то технических причин приходится формировать высокий участок дымохода над кровлей, его укрепляют растяжками.

    Высота, когда расстояние между ними более 3 м ↑

    Этот процесс считается самым сложным, тем не менее стоит заострить на нем внимание, поскольку подобное проектное решения не такая уж большая редкость. Скажем, дома, которые имеют большие эксплуатируемые пристройки. Отопительный агрегат в этих случаях, как правило, размещают таким образом, чтобы обеспечить обогрев всех жилых помещений.

    Еще одним примером может служить сложно-составное сооружение, в котором отопительный агрегат с дымоходом расположен в центре, однако пересекает кровлю в значительном удалении от конька, к примеру, недалеко от края ската основного сооружения.

    Внимание

    Установка дымовой трубы возможна только при условии, что расстояние между предполагаемым уровнем колосниковой решетки и запланированным выходным отверстием не меньше 5 м.

    Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

    Минимальный предел этой величины в подобных случаях рассчитывают двумя способами: графическим и математическим.

    Графическая методика ↑

    В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

    • На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы.
    • Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.
    • Обозначенную линию продолжают до пересечения с осью симметрии дымового канала.
    • Отсеченный отрезок и дает искомую величину.
    • Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты.
    • Остается проверить удовлетворяет ли полученное значение строительным нормативам.

    Рекомендуем

    Проект дома, если потребуется, можно слегка подкорректировать. Для этого ось дымохода постепенно перемещают по горизонтали. Благодаря этим незамысловатым действиям, определяют оптимальное положение дымового канала.

    Математическая методика ↑

    Этот способ основан на использовании тригонометрических формул. Расчеты выполняют в следующей последовательности.

    • Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м.
    • На схеме отмечают ось симметрии дымохода.
    • Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода.
    • Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.
    • Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:
    • a – расстояние от конькового хребта до устья трубы;
    • b – расстояние от оси симметрии дома до оси симметрии дымохода
    • в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

    Важно

    Изложенные методики применимы только при расчете бытовых дымоходов, которые обслуживают только один отопительный агрегат. Для промышленных котлов, имеющих мощность, превышающую 80 кВт, или нескольких отопительных устройств следует обратиться к профессионалам.

    Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.


    © 2021 stylekrov.ru

    Отвечают ли удлинители вашей вентиляционной трубы требованиям строительных норм?

    TUBOS® — это сборные удлинители вентиляционных труб для сантехники. Tubos, патент на который заявлен, является самым быстрым, дешевым и надежным методом удлинения кровельных труб …

    ГАРАНТИРОВАНО

    Система Tubos представляет собой удобный удлинитель водоотводящей трубы, который устанавливается в любом месте, где высота водоотводящей трубы над существующим уровнем поверхности готовой кровельной системы не соответствует или не будет соответствовать минимальным требованиям применимых строительных норм и правил.

    Магазинные удлинители труб Tubos доступны в 2, 3 и 4 дюйма

    Чаще всего можно было бы избежать протечек на крыше, если бы соблюдался и / или соблюдался кодекс. Важно знать действующие кодексы безопасности, здоровья и благополучия всех участников. Удостовериться, что все водосточные трубы выходят за пределы готовой кровельной системы, что соответствует минимальным требованиям применимых строительных норм. Обычно требуется, чтобы на всех видеомагнитофонах было не менее 8 дюймов. Прилагаемое видео показывает наиболее эффективный и действенный способ сделать это.

    Международный сантехнический кодекс (IPC) требует, чтобы водопроводные вентиляционные трубы выходили вертикально не менее чем на 152 мм (6 дюймов) над крышей, в соответствии с Разделом 905.5 «Вентиляционные соединения и классы». Кроме того, вентиляционные трубы должны располагаться на расстоянии не менее 305 мм (12 дюймов) от вертикальной поверхности. В местах, известных для снега, длина вентиляционной трубы должна составлять не менее 51 мм (2 дюйма).) в диаметре и 305 мм внутри изолированной площади здания до выхода через крышу. Вентиляционные отверстия в этих местах также должны выступать на 610 мм (24 дюйма) над крышей.

    Строительные нормы и правила Флориды, 2010 г., сантехника 904.1 Надстройка крыши. Все открытые вентиляционные трубы, проходящие через крышу, должны заканчиваться на высоте не менее 6 дюймов (152 мм) над крышей и не менее 2 дюймов (51 мм) над переворотом аварийного перелива, за исключением случаев, когда крыша должна быть При использовании для любых целей, кроме защиты от атмосферных воздействий, удлинители вентиляционных отверстий должны располагаться на высоте не менее 7 футов (2134 мм) над крышей.

    Преимущества сборных удлинителей вентиляционных труб Tubos

    • Простота установки: не требуются специальные инструменты для определения размера и надежной установки TUBOS® в отверстия существующих вентиляционных труб. Стандартные ручные инструменты (рулетка, ручная или переносная пила с питанием от аккумулятора, пистолет для герметика) — это все, что необходимо для установки.
    • Простота конструкции: TUBOS® изготавливаются для использования с вентиляционными трубами стандартного диаметра. TUBOS® предварительно изготовлены со встроенными шестидюймовыми вставками для сращивания труб на каждом конце каждого устройства.
    • Экономично: каждый TUBOS® можно использовать для двух установок. После того, как один конец TUBOS® отрезан и установлен, противоположный конец можно сохранить для будущей установки на другой трубе того же диаметра. Отсутствие времени на изготовление и минимальные затраты на установку позволяют быстро приступить к реализации проекта.
    • Среднее время установки … 3 мин.
    • Средняя экономия материала … 35 долларов … КАЖДЫЙ

    СЧАСТЛИВЫЕ КЛИЕНТЫ
    «Tubos — отличный продукт, который мы используем во многих наших проектах по ремонту крыш.Увеличиваем ли мы толщину изоляции для соответствия дополнительным требованиям R-ценности, добавляем конусную изоляцию или заливаем новый легкий изоляционный бетонный настил, всегда необходимо увеличить высоту существующих вентиляционных труб. Tubos — это быстрый, простой и недорогой способ поднять вентиляционные трубы, которые не будут протекать, и отвечает требованиям консультанта по кровле и требованиям производителя мембран. Спасибо за это отличное решение ».
    — БРЕНТ МАКФАРЛИН — КОМПАНИЯ KPOST, ВИЦЕ-ПРЕЗИДЕНТ ПО ОПЕРАЦИЯМ

    «Ваш продукт восхитителен, мы используем его в течение некоторого времени, мне жаль, что я не подумал об этом! Мы делаем много установок конической изоляции, что почти всегда требует, чтобы вентиляционные трубы были расширены до более высокого уровня, чтобы приспособить конус и это намного проще, дешевле и быстрее, чем старый метод соединения ПВХ, который обычно также требует использования свинцовой батареи большего размера.Консультанты по кровле, с которыми мы взаимодействовали по проектам, которые требовали расширения вентиляционной трубы, также быстро одобрили это, поскольку они также видят в этом способ сэкономить деньги своих клиентов и при этом сохранить высокое качество деталей. Хорошая работа! «
    — ДАРРИК ГОКЕРЕЛЛ — ПРЕЗИДЕНТ КРЫШИ И РЕСТАВРАЦИИ PSI

    «Компания Tubos изобрела незаменимый продукт, который заполняет огромную пустоту в кровельной промышленности. Нам настолько нравится этот продукт, что он стал постоянной позицией в наших проектных спецификациях.Поздравляем с идеей и желаем вам всяческих успехов в вашем бизнесе ».
    — РОБЕРТ УИТКОМБ, AIA, RRC, СУДЕБНЫЙ АРХИТЕКТОР, КОНСУЛЬТАНТ ПО КРОВЛЯМ И ГИДРОИЗОЛЯЦИИ

    «McMullen Roofing — коммерческий подрядчик по кровельным работам, обслуживающий западно-центральную Флориду с 1985 года, и мы работаем с командой Tubos с момента их основания. Продукт Tubos оказал огромное влияние на наши кровельные проекты, сэкономив нам рабочую силу и предоставив уникальное решение для общая проблема. Мы получили отличную поддержку и обслуживание клиентов от Tubos, и мы настоятельно рекомендуем этот продукт! »
    — АДАМ Л.СМИТ, ESTIMATOR MCMULLEN ROOFING, CLEARWATER FL

    «Tubos, ты шутишь? Каждый подрядчик по ремонту кровли в коммерческих и / или жилых помещениях сталкивался с сценарием VTR размером менее восьми дюймов, сломанным или как есть. До Tubos вам приходилось нанимать сантехника или проявлять творческий подход с внешним рукавом , не идеально. Их удобно хранить в ваших служебных фургонах. Бригадиры хранят их за сиденьем в своем грузовике. Вы не можете выполнить замену крыши или восстановление без них. Спасибо, Tubos, вы создали все необходимое для нас.»
    — ДЖОФФРИ ХЭГАН, МЕНЕДЖЕР ПО ЭКОЛОГИЧЕСКИМ РЕШЕНИЯМ LEED AP, TECTA AMERICA CENTRAL FLORIDA

    «Когда мы впервые использовали Tubos, мои ребята сказали, что это намного проще и быстрее, чем эти резиновые муфты. Какая отличная идея!»
    — JC, СЕРЕБРЯНЫЕ СИСТЕМЫ ВКЛЮЧЕНЫ

    Объяснение зазоров в вентиляционных трубах для радона — лучший осмотр дома

    Когда дело доходит до зазоров в вентиляционных трубах для радона, может возникнуть путаница, что разрешено, а что запрещено, что безопасно, а что нет.Глядя на системы смягчения воздействия радона в центре Нью-Йорка, вы увидите широкий спектр методов установки, включая расположение вентиляционных труб для радона. Очень часто установка радоновых систем не соответствует требованиям EPA или аналогичных стандартов по снижению воздействия радона.

    Есть несколько причин этой путаницы, в том числе:

    • Некоторые радоновые излучатели устанавливают самую быструю и дешевую систему из возможных, игнорируя все стандарты снижения радона.
    • Во многих частях страны нет кодексов или регулирующего надзора в отношении уменьшения воздействия радона.
    • Области, где уменьшение воздействия радона подпадает под действие строительных норм и правил, часто возникает путаница из-за недостаточного образования со стороны органов, обеспечивающих соблюдение норм.
    • Многие сотрудники правоохранительных органов просто не имеют времени проверять системы по уменьшению воздействия радона, если не поступают жалобы.
    • Строительные нормы и правила меняются из года в год.
    • Некоторые стандарты по смягчению воздействия радона считаются устаревшими некоторыми производителями радоновых устройств и поставщиками радона.

    Некоторые штаты, включая штат Нью-Йорк, только начинают рассматривать внедрение кодексов и обучение сотрудников, ответственных за соблюдение кодексов, по уменьшению воздействия радона.EPA и другие руководящие принципы в некоторой степени следуют стандартным правилам для водопроводных вентиляционных труб, которые обычно отводятся над крышей здания. Штат Нью-Йорк только что повысил нормативы для вентиляционных труб с 12 дюймов до 18 дюймов над крышей и по крайней мере на 10 футов по горизонтали от любого отверстия в здании, то есть окна или забора свежего воздуха. Стандарты EPA по смягчению воздействия радона являются довольно общими и предназначены для охвата широкого диапазона строительных ситуаций.

    Зазоры вентиляционной трубы радона — пример

    В следующем сценарии, в соответствии со стандартами EPA, это подойдет для небольшого одноэтажного дома 1.) вентиляция должна выходить над линией крыши как можно ближе к коньку, 2.) заканчиваться на высоте не менее 10 футов над землей. Это будет считаться безопасным, даже если по соседству может быть высотное здание с окнами и балконами, многоэтажными, с ближайшим окном всего в 10 футах и ​​1 дюйме по горизонтали от оконечности вентиляции радона и с большим количеством окон над ним. Этот сценарий соответствовал бы стандарту безопасности Агентства по охране окружающей среды для пассажиров высотных зданий, предполагая, что насыщенный радоном воздух разбавится до незначительного количества после прохождения менее 10 футов.

    Практическое применение безопасных зазоров для вентиляции радона

    Итак, практически говоря, если нет конкретных правил, требующих иного, в вышеупомянутом сценарии многоэтажного дома те же допуски должны быть совершенно безопасными для применения в отношении вашего собственного дома. Если вы соблюдаете безопасное расстояние от проемов до здания и направляете радоновый газ в сторону от дома, чтобы не повредить влагу, в некоторых ситуациях может быть предпочтительнее не выпускать воздух выше линии крыши.

    Практический пример: Допустим, радоновая система расположена на подветренном торце двухэтажного дома, высота конька крыши составляет 35 футов над уровнем земли, а на всей стене вообще нет окон. Кстати, это довольно частая ситуация, с которой я сталкиваюсь. Скажем, в центре этой стены есть внешний дымоход, и вы хотите провести вентиляционную трубу для радона с задней стороны дымохода, чтобы ее не было видно с дороги. Завершение трубопровода радона на высоте 15 или 20 футов над землей должно быть «безопасным» (что превышает стандарт минимальной высоты 10 футов).Он также находится на расстоянии более 10 футов по горизонтали от любых окон или вентиляционных отверстий по бокам или выше, включая любые вентиляционные отверстия на потолке, которые могут присутствовать. Даже несмотря на то, что радоновая трубка не простирается «над крышей как можно ближе к коньку», она обеспечивает безопасный отвод радонового газа, уменьшая при этом высоту вентиляционного отверстия на 15-20 футов. В этом примере, даже если он технически не соответствует стандартам EPA по смягчению воздействия радона, он соответствует сути проблемы безопасности. Он также имеет преимущество более короткой высоты вентиляционного отверстия, что улучшит работу системы и сделает ее более легким и безопасным обслуживанием и обслуживанием, кроме того, что труба проложена еще на 15 или 20 футов, чтобы соответствовать букве стандарта EPA.

    На этой фотографии слева вы можете видеть вентиляционную трубу для радона, которая безопасно заканчивается на высоте примерно 13 футов над землей, более 10 футов по горизонтали и 2 фута над ближайшим окном. Верхняя часть вентиляционного отверстия наклонена под углом 45 градусов, чтобы влажный воздух не повредил влагу или не оставил пятен плесени на сайдинге. Этот домовладелец предпочел эту установку, в которой вентиляционное отверстие поднималось вверх по потолку, вокруг желоба и над крышей.

    Ниже приведены некоторые плюсы и минусы, относящиеся к зазорам вентиляционной трубы радона, объясненные, которые должны помочь вам в определении того, что может быть лучше всего для вашей конкретной ситуации.Мне нравится взвешивать все варианты, обсуждать их с домовладельцем и решать, что лучше всего подходит для их нужд.

    Преимущества более коротких вентиляционных радоновых труб при безопасной установке:

    • Более короткая труба проще в установке и позволяет сэкономить на расходах.
    • Более короткая труба облегчает и безопаснее обслуживание вентиляции и замену радонового вентилятора при необходимости.
    • Более короткие трубы будут иметь меньше конденсации и связанных с этим проблем замерзания, которые могут снизить производительность вентилятора и сократить срок его службы.
    • Более короткая труба будет иметь меньшее сопротивление, что приведет к повышению производительности вентилятора и снижению уровня радона.
    • Во многих случаях более короткая труба будет эстетически выглядеть лучше.

    Недостатки более коротких вентиляционных радоновых труб:

    • Чем короче труба, тем громче шум выпуска воздуха, иногда это может иметь значение.
    • Если он заканчивается ниже 10 футов над землей, это может быть потенциальной угрозой безопасности.
    • Если он заканчивается менее чем на 2 фута над окном на расстоянии 10 футов по горизонтали, это может быть потенциальной угрозой безопасности.
    • Если он заканчивается на расстоянии менее 10 футов по горизонтали от окна, это может быть потенциальной угрозой безопасности.
    • Если он заканчивается на расстоянии менее 10 футов по горизонтали от вентилируемого потолка или другого вентиляционного отверстия, это может представлять потенциальную угрозу безопасности.

    Включая подрядчиков, которые заявляют, что они строго соблюдают Стандарты практики EPA по смягчению воздействия, очень редко любой подрядчик по смягчению воздействия радона проложит вентиляционную трубу по центру фронтальной стены, чтобы закончить вентиляционную трубу над крышей как можно ближе к по возможности конька — согласно стандартам EPA.Я объясняю практическое и безопасное применение или зазоры в вентиляционных трубах для радона, и если люди этого хотят, я с радостью это сделаю. Они могут захотеть быть более безопасными, но в то же время я объясняю, что их будет труднее обслуживать, они будут менее эстетичными, а иногда могут стоить дороже.

    Более короткую трубу, как правило, можно легко удлинить, если в будущем будет решено установить вентиляцию выше над крышей.

    Вентиляция боковой стенки. Многие газовые приборы теперь выходят через боковые стены, а не через дымоходы.Один из новейших вентиляторов, разработанный специально для выпуска радона через боковую стенку, аналогичный вентиляционному отверстию сушилки, с использованием вытяжного кожуха для смешивания и рассеивания газообразного радона; он имеет те же зазоры, что и высокоэффективные газовые отопительные приборы, которые также пропускают воздух через боковые стены, они могут находиться на расстоянии не менее 4 футов непосредственно под оконным проемом. Дополнительные зазоры для дверей и вентиляционных отверстий также применяются аналогично боковым вентиляционным отверстиям газового прибора.

    Термины и определения кровли Информация

    * Заполнитель: Щебень, шлак или водоразбавленный гравий самых разных размеров. Используется для облицовки сборных крыш.

    Аллигаторство: Растрескивание поверхности из-за напряжений окисления и усадки, которое проявляется в виде насыпи асфальтовой поверхности, напоминающей шкуру аллигатора.

    Разделитель площади: Фальцевый узел, обычно выступающий над поверхностью крыши, который крепится к настилу крыши. Он используется для снятия термических напряжений в кровельной системе, где компенсационный шов не требуется, или для разделения больших участков крыши, иногда называемых контрольным швом.

    Битумная черепица: Составная черепица из войлока, пропитанного асфальтом, покрытого минеральными гранулами.

    Баллест: Вес, используемый для защиты однослойных крыш или предотвращения сдувания несобранных систем.

    Открытые участки: небольшие участки на крыше, где верхняя мембрана подверглась воздействию элементов.

    * Основание гидроизоляции: та часть гидроизоляции, которая прикреплена к настилу крыши или опирается на нее для направления потока воды на крышу или для уплотнения против настила крыши.Материал, применяемый для основания стены, выступающей над крышей, в качестве защиты стыка стены и крыши.

    Рейка: Обработанная под давлением древесина толщиной ¾ дюйма, шириной 2 дюйма, длиной 4 фута. Прибивается к крыше, чтобы удерживать некоторые виды черепицы.

    Волдыри: Пузыри, которые могут появиться на поверхности асфальтовой кровли после укладки.

    Башмак: предварительно сформированный фланец, помещаемый над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы.

    Деформация: коробление или сморщивание кровельной мембраны.

    Строительный кодекс: Опубликованные правила и постановления, установленные признанным агентством, предписывающие процедуры и детали строительства конструкций. Применение в определенных юрисдикциях (городские кодексы) Строительные нормы и правила регулируют проектирование, строительство, качество материалов, использование и т. Д.

    * Застроенная крыша: Крыша, состоящая из нескольких слоев асфальтового войлока, ламинированного холодной смолой, смолой или асфальтом с верхним слоем измельченного шлака или гравия. Нормально выпускается на плоских крышах или крышах с очень небольшим уклоном.

    Cant Strip: Опора со скошенной кромкой, используемая в месте пересечения кровельного настила с вертикальными поверхностями, так что изгибы кровельной мембраны для образования отливов основания могут быть выполнены без разрушения войлока.

    Заглушка для заглушки: Часть гидроизоляции, прикрепленная к вертикальной поверхности для предотвращения миграции воды за гидроизоляцию основания; иногда называется миганием счетчика.

    * Верхний лист: Лист с покрытием из гранул, используемый в качестве верхнего слоя некоторых наложенных модифицированных битумных кровельных покрытий.

    * Конопатка / Герметики: Клейкий герметик, используемый для заполнения небольших участков от воды. le: вокруг окон в виде длинной бусинки, чтобы вода не просачивалась внутрь. Продается в трубках и подается под давлением. Обычно вручную с помощью «пистолета для уплотнения».

    Clearstory: Самая верхняя часть плоскости крыши, которая опускается, не пересекаясь с другой плоскостью крыши.

    Манжета: предварительно сформированный фланец, помещаемый над вентиляционной трубой для уплотнения крыши вокруг вентиляционной трубы, называемый вентиляционной втулкой. Иногда упоминается как boot.

    Кондуктор: Труба для отвода дождевой воды от водосточного желоба к водостоку или от водосточного желоба к ливневой канализации; также называется ведущей, водосточной или водосточной трубой.

    Покрытие: Строительная единица, размещаемая в верхней части стены парапета и служащая прикрытием стены.
    Встречная планка: полосы металла, кровли или ткани, вставленные и надежно прикрепленные к регулятору и / или прикрепленные к вертикальной поверхности над плоскостью крыши, и повернутые вниз по лицевой планке для защиты базовой гидроизоляции.

    * Бордюр: стена из дерева или кирпича, построенная выше уровня крыши, окружающая проем в крыше, например, для установки крышных вентиляторов или другого оборудования.

    Cricket: Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и воды вокруг дымохода. ‘

    Палуба: Поверхность, устанавливаемая над несущими элементами каркаса (фермами), на которые наносится кровельный материал.

    Дегрануляция: Удаление гранул с открытой поверхности черепицы, вызывающее преждевременное старение и порчу.

    Дивертер: используется для направления воды.

    Водосточная труба: Труба для слива воды из желобов; иногда называют «лидером».

    Капельная кромка: коррозионно-стойкий, не оставляющий пятен материал, используемый вдоль карниза и граблей, чтобы вода могла стекать с лежащего под ним настила и / или облицовки.

    Сухой нахлест: термин, описывающий отсутствие битума между стопками войлока в нахлесте в BURM.

    Карниз: Горизонтальный свес крыши, который выходит наружу и не перекрывает внешние стены или внутреннюю часть здания.

    * Кромочный металл: термин, относящийся к тормозному или прессованному металлу по периметру крыши.
    Вытяжная вентиляция: воздух, который обычно удаляется или удаляется из полости крыши, как правило, через конек.

    Деформационный шов: Устройство, используемое для создания движения расширения и сжатия. На больших крышах это обеспечение движения материалов, образующих стены, настил крыши и кровельное покрытие, обычно обеспечивается путем преднамеренного разделения здания на секции и перекрытия разделения между соседними секциями с помощью компенсатора, чтобы обеспечить движение, но не допустить воздействия погодных условий.Деформационные швы, в отличие от контрольных, проходят через настил крыши.

    Воздействие: Часть кровельного материала, подверженная атмосферным воздействиям после укладки.

    Фасад: Фасад здания. Часто в архитектурном плане это искусственное или декоративное усилие.

    * Фасция: Деревянная отделочная доска, используемая для скрытия обрезанных концов стропил и обшивки крыши. Водосточная система обычно прибивается к фасции.

    Мансард: металлические полосы, используемые для предотвращения просачивания воды и устанавливаемые вокруг дымохода, вентиляционных отверстий, окон, дверей и светового люка, вдоль швов в крыше и под черепицей.Целью гидроизоляции является предотвращение проникновения воды, а также обеспечение дренажного канала между стыками, чаще всего стыком между крышей и колодцем. Также см. Металлический оклад.

    Основание гидроизоляции: загнутый вверх край водонепроницаемой мембраны, образованный в точке окончания крыши за счет вытягивания войлока вертикально над полосой бруса и вверх по стене на различное расстояние, где они фиксируются механическими креплениями.

    Плоская или пологая крыша: Скат высотой менее трех (3) футов над двенадцатью (12) футами бега считается плоской или пологой крышей.Монтаж композитной кровли при таком минимальном уклоне не рекомендуется, так как из-за обратного удара может протекать.

    Огненная стена: Любая стена, построенная с целью ограничения распространения огня в здании. Такие стены из монолитной кладки или бетона обычно разделяют здание от фундамента примерно на метр над крышей.

    Fishmouth: Характерное отверстие на открытой кромке внахлестку войлока BUR из-за потери сцепления или сморщивания войлока.

    FRSA — Ассоциация профессионалов кровли Флориды
    Ассоциация подрядчиков кровельных работ, листового металла и кондиционирования воздуха Флориды

    Фронтон: часть торцевой стены здания треугольной формы непосредственно под скатной крышей и над линией карниза.

    Затирка: смесь цемента, песка и воды, используемая для заполнения трещин и пустот в кладке

    Желоб: желоб, по которому вода направляется от карниза к водосточной трубе.

    Заголовок: Балка, в которую вставляются общие балки при обрамлении проема в крыше.

    Вальм: Угол, образованный пересечением двух плоскостей наклонной крыши.
    Ice and Water Shield: слой гидроизоляции, установленный под черепицей по периметру крыши, гребнями долин.

    Ударопрочность: способность кровельного материала противостоять повреждениям (например, ударам падающими предметами (ветки деревьев и град), нанесением оборудования, пешеходным потоком и т. Д.). Ударопрочность кровельного материала зависит от всех его компонентов. не только сама мембрана. Этот продукт предлагает домовладельцам скидку на страхование.

    Изоляция: любой из множества материалов, предназначенных для уменьшения потока тепла через вентиляционные отверстия, обычно устанавливаемые в потолке или карнизе крыши.

    Lap: для покрытия поверхности одной черепицы или рулона другой.

    Выводы: см. Гнездо вентиляционного отверстия, Свинцовый пыльник, Свинцовые окантовки.
    Применение на небольших склонах: Метод укладки битумной черепицы {или другого материала} на склонах от 2 до 4 дюймов на фут. Включает в себя уменьшение количества материала, подверженного воздействию погодных условий, и за счет увеличения слоя основы.

    Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон.Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Без фронтонов.

    Мембрана: гибкий или полугибкий материал, который функционирует как гидроизоляционный компонент в кровле или гидроизоляционном узле и чья основная функция — отвод воды.

    * Металлический оклад: дополнительные компоненты, изготовленные из листового металла и используемые для защиты кромок кровельного покрытия от атмосферных воздействий. Часто используется как межстенный оклад, окантовка колпачком, встречный оклад, ступенчатый оклад и т. Д.

    Кровля с минеральным покрытием: битумная черепица, рулонная кровля и факельный пух, покрытые гранулами.

    Модифицированный битум: Композитные листы, состоящие из модифицированного полимером битума, часто армированного, а иногда и покрытого различными типами матов, пленок, фольги и минеральных гранул.

    Гвоздь: кусок бруса, прикрепленный к настилам и стенам без гвоздей с помощью болтов или других средств, который обеспечивает подходящую основу, на которой компоненты крыши могут быть механически прикреплены.

    * NRCA: Национальная ассоциация кровельных подрядчиков

    * Парапет: Низкая стена по краю и вокруг настила крыши. Обычно это продолжение наружных стен здания и над брандмауэрами, которые обычно простираются примерно на метр или меньше над крышей.

    Проникновение: Любой объект, проходящий через крышу.

    Пыльник или домкрат: см. Домкрат для вентиляции сантехники.

    Шаг: Высота от балки до конька, деленная на длину стропила, что означает подъем в дюймах на горизонтальный фут или коэффициент уклона.Передаточное отношение — это часть до полного шага (24 дюйма на 12 дюймов).

    * Поддон или карман: обычно прямоугольный фланцевый металлический хомут, размещаемый вокруг металлических опор, выступающих над настилом крыши. Смоляной поддон размещается поверх подкровельного покрытия.

    Сантехнический вентилирующий домкрат: Предварительно сформированный фланец, помещаемый над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы. Из свинца, резины или металла. Обозначается различными терминами {трубный пыльник / домкрат, водопроводный башмак / домкрат и / или отсутствие герметика или провода}.

    Пондинг: чрезмерное скопление воды в низинных участках крыши.

    Проекция: Любой предмет или оборудование, пробивающее кровельную мембрану.

    Пурлин: доски, проложенные от фронтона до фронтона, на которых сидят общие стропила.

    Стропила: деревянные опоры, составляющие конструкцию крыши. Обычно пиломатериалы размером 2 x 12 дюймов. Обшивка крыши прибивается к стропилам.

    Перекрытие кровли: процесс снятия и замены существующей кровельной системы.

    Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух плоскостей наклонной крыши.

    Коньковая черепица: Битумная черепица, используемая для покрытия горизонтального внешнего угла, образованного пересечением двух плоскостей наклонной крыши.

    Коньковые вентиляционные отверстия: Одно из многих устройств, расположенных на коньке, которое позволяет отводить теплый и / или влажный воздух из чердака или стропильной полости.

    Крыша: Набор взаимодействующих компонентов, предназначенный для защиты от атмосферных воздействий и обычно для изоляции поверхности здания, отделенный от соседних сборок стенами или перепадами высот.ПОКРЫТИЕ КРЫШИ — Совместимый кровельный материал, который можно наносить щеткой, валиком или распылять на поверхность крыши. Кровельное покрытие часто используется при ремонте и восстановлении.

    Кровельный настил: тот компонент конструкции здания, который образует платформу, на которой размещаются остальные компоненты BURM.

    Кровельный водосток: Окончание или установка на крыше внутреннего водостока или водостока для отвода воды с номинально плоских крыш. Внутренний водосток: кровельный водосток, расположенный на крыше в каком-либо месте, кроме периметра.Он отводит поверхностные воды внутри здания по закрытым трубам в дренажную систему.

    Изоляция крыши: Любой материал средней или низкой плотности, используемый в качестве части кровельной системы для уменьшения потерь тепла через крышу. Используются различные изоляционные материалы, включая древесное волокно, стекловолокно, пробку, пластмассы и литые легкие.

    * Кровельная система: Общий термин, относящийся к водонепроницаемому покрытию, изоляции крыши, пароизоляции, если используется, и настилу крыши как целому.

    Самоклеящаяся: мембрана, которая может прилипать к основанию и к самой себе внахлестку без использования дополнительного клея. Нижняя поверхность самоклеющейся мембраны защищена разделительной бумагой или пленкой, которая предотвращает приклеивание мембраны к самой себе во время транспортировки и погрузочно-разгрузочных работ.

    Холст: тканая ткань или ткань матового типа, которая используется в качестве мембранного сэндвича между другими материалами для обеспечения армирования и сопротивления растяжению.

    Обшивка: Плиты из листового материала, фанеры или пропитанных асфальтом листов, прибиваемые к шпилькам или стропилам кровли в качестве основы для нанесения кровельного покрытия.

    Боковой перехлест: расстояние по горизонтали, на которое одна черепица перекрывает соседнюю черепицу в том же направлении; Также по горизонтали один лист кровли перекрывает соседний лист.

    * Однослойный: описательный термин, обозначающий кровельную мембрану, состоящую только из одного слоя материала, такого как EPDM, Hypalon или PVC. ТПО «Эльвалой»

    Мансардный люк: Конструкция на крыше, которая предназначена для пропускания света и находится несколько выше плоскости поверхности крыши.

    SMRSA — Ассоциация подрядчиков кровельных работ и листового металла Сарасотского ламантина

    Софит: Доска или лист, который простирается от фасада до сайдинга здания и скрывает нижнюю часть свеса.Софит может содержать или не содержать вентиляционные отверстия в зависимости от используемой системы вентиляции чердака.

    Грунтовая труба: вентиляционная труба, проходящая через настил крыши.

    Расщепление: образование длинных трещин полностью через кровельную мембрану. Расщепления часто связаны с отсутствием учета растягивающих напряжений. Они также могут быть результатом прогиба деки или изменения ее направления.

    Постоянный шов: тип соединения, часто используемый на металлических крышах.

    Ступенчатая черепица: Металлическая черепица или пластины, используемые в структуре ступеней под обычную черепицу.Ступенчатый оклад — это рекомендуемый оклад, когда стена или дымоход находится выше линии крыши.

    * Квадрат: единица измерения крыши, покрывающая 100 квадратных футов.

    * Отрыв: термин, используемый для описания полного удаления нароста кровельной мембраны и изоляции до и обнажения настила крыши.

    Горение: приложение прямого пламени к мембране с целью плавления, нагрева или прилипания.

    Турбина: Устройство для вентиляции чердаков.Установлен на крыше и приводится в движение ветром.

    Подложка: слой насыщенного асфальта (иногда также называемый брезентом), который укладывается поверх настила перед установкой битумной черепицы, что обеспечивает дополнительную защиту от проникновения воды.

    Долина: горизонтальная линия, образованная вдоль углубленного угла в основании двух наклонных поверхностей крыши.

    Пароизоляция: Материал, препятствующий прохождению через него воды или водяного пара.

    Вентиляционное отверстие: любое выходное отверстие для воздуха, которое выходит через настил крыши, например труба или труба.Любое устройство, установленное на крыше, фронтоне или потолке с целью вентиляции нижней стороны настила крыши.

    Вентиляционная труба: Вертикальная труба, обеспечивающая отвод грязных газов из сантехнической арматуры. Для ряда приспособлений вентиляционные трубы ведут в большую вертикальную трубу наружу через крышу, называемую вентиляционной трубой.

    Сливное отверстие: Отверстие, которое позволяет отводить захваченную воду из каменных конструкций.

    3 факта о вентиляционных отверстиях в крыше и повреждениях ураганом

    После
    происходит разрушительный шторм, большинство людей просто хотят вернуться к нормальной жизни
    жизнь.Однако домовладельцам часто приходится делать много шагов, прежде чем
    домохозяйство может вернуться в прежнее состояние. Оценивая ущерб,
    обращение в страховое агентство и выбор подходящего подрядчика
    может помочь вам вернуться к тому, что было раньше.

    Документ
    Событие

    Раньше
    (или сразу после) обращения в свою страховую компанию, возьмите
    фотографии повреждений вашего дома. Прогуляйтесь по улице и
    внутри, ища проблемы, такие как разбитые окна, пятна от воды, плесень,
    покоробленные стены, повреждение фундамента и другие структурные проблемы.Примечание
    есть ли в вашем доме электричество, вода и газ.

    Марка
    списки наблюдаемых повреждений или инвентаризация недостающих предметов, если
    это уместно. Если у вас есть смартфон, используйте его, чтобы снять видео
    ваш дом, когда вы идете по периметру, а затем внутрь. Ты
    можете использовать эту документацию, чтобы подать заявку на страхование
    Компания. Эта информация может вам даже понадобиться позже, когда вы
    работа с вашим подрядчиком.

    Связаться
    Ваш страховой агент

    После
    Оценив ущерб, свяжитесь со своим страховым агентом, чтобы подать иск.Когда вы разговариваете со своим страховым агентом, задавайте много вопросов
    о найме подрядчика для ремонта вашего дома, чтобы вы понимали
    свою политику. Будет ли страховая компания платить подрядчику
    напрямую? Будете ли вы собирать деньги у компании, а затем использовать их?
    деньги платить подрядчику? Или вам придется заплатить
    из кармана подрядчика, а потом получить возмещение?

    Разное
    У страховых компаний разные требования. Если у вас есть доступ
    к своему страховому полису, взгляните на него во время разговора со своим
    страховой агент, чтобы ваш агент мог провести вас через штраф
    подробности, как вы говорите.

    Оценить
    Ваша недвижимость

    Если
    шторм был достаточно серьезным, и ваше имущество затопило, ваш дом
    может быть небезопасно для вас жить. Некоторые домовладельцы оценивают свои собственные
    собственность, в то время как другие работают с подрядчиком или домашним инспектором. Это
    лучше работать с экспертом, так как вы можете подвергнуть себя опасности
    просто осмотрев вашу собственность. Однако, если вы не можете связаться с
    подрядчик (достигает каждый
    может
    быть трудным после бедствия), и вы чувствуете, что должны выполнять
    ваш собственный осмотр, то безопасная оценка имеет решающее значение.

    До
    не прикасаться голой кожей к воде. Носите высокие резиновые сапоги,
    резиновые перчатки и средства защиты глаз. Обращайте внимание на запахи и избегайте
    любые места, где пахнет газом. Избегайте стоячей воды, пока вы
    уверен, что он не заряжен электрически.

    Когда
    оценивая вашу собственность, ищите такие проблемы, как:

    • Большие трещины в
      фундамент
    • Наклонные стены
    • Стонущие шумы в
      чердак
    • Подвесные потолки

    Эти
    признаки — это признаки структурных повреждений и проблем, которые необходимо
    необходимо решить до того, как в доме снова можно будет жить.

    Если
    вы не уверены, пригоден ли ваш дом для проживания, найдите безопасное место
    оставайся, пока не сможешь вернуться в свой дом. Это может быть какое-то время,
    так как почти все занимает больше времени после того, как шторм нанес ущерб
    область. Помните, если ваш дом поврежден, другие здания и дороги
    также могут быть повреждены. Это может помешать доставке расходных материалов.
    добраться до вашего города, а также может замедлить общение, которое может
    привести вас к помощи.

    Найти
    Подрядчик

    В поисках
    подрядчик может быть особенно стрессовым, когда вы работаете вне
    номер в отеле или вне дома с ограниченной функциональностью.Тем не мение,
    процесс поиска подрядчика остается более-менее прежним, нет
    независимо от обстоятельств.

    Проверить
    репутация подрядчика либо через онлайн-источники, либо
    позвонив в Better Business Bureau. Интервью каждого потенциального
    подрядчика, встретившись с ними у вас дома, а затем спросив каждого
    подрядчик те же вопросы, чтобы было легче сравнивать один
    подрядчик другому. Подготовьте список вопросов, чтобы задать их каждому
    подрядчик при встрече с ними. Некоторые возможные вопросы, которые стоит задать
    включают:

    • Что бы вы сделали
      исправить эту проблему?
    • Как скоро ты сможешь
      Начало?
    • Как долго это будет
      проект взять?
    • Какие
      условия оплаты?
    • Вы работаете с
      страховые компании?
    • Вы работали?
      как это раньше?
    • У вас есть
      ссылки, которые я мог бы проверить?

    Настаивать
    при получении подробного предложения от каждого подрядчика.Никогда не нанимайте
    подрядчик, который не предоставил письменное ценовое предложение на услуги. Получающий
    письменная цитата важна для гарантии того, что работа будет стоить столько, сколько
    вы ожидаете, что это будет стоить. Получение письменного предложения также важно для
    сравнение одного подрядчика с другим.

    Для
    больше информации о найме подрядчика или получении вашего дома
    отремонтирован после шторма, контакт
    Колорадо Вестерн Констракшн


    .
    Мы знаем, насколько это может быть стресс после урагана, и мы готовы
    чтобы ответить на любые ваши вопросы.

    распространенных ошибок | Dayus Roofing

    Чрезвычайно важно, выбирая подрядчика по кровельным работам, убедиться, что кровельщики, которые будут выполнять монтаж, обладают квалификацией и опытом. Работа любого продавца — попытаться заработать на своем бизнесе; тем не менее, легче сказать, чем сделать. Среди домовладельцев распространено заблуждение, что все крыши одинаковые. Пожалуйста, поймите, что выбор подрядчика — это не то же самое, что покупка телевизора. Элементы качества изготовления любого строительного проекта важны, если не БОЛЬШЕ, чем качественные материалы, которые вы выбираете.В Dayus Roofing работают только лучшие и самые опытные кровельщики в Виндзоре и графстве Эссекс, что гарантирует вам непревзойденную работу. Ниже мы расскажем о некоторых из наиболее распространенных ошибок кровли и производственных ошибок.

    Высокое и низкое прибивание гвоздями
    Кровельные гвозди, забивные сверху или снизу
    Смешанная вентиляция
    Верхняя или недостаточная вентиляция
    Вытяжка ванны или кухонного вытяжного вентилятора
    Неправильные типы вентиляционных отверстий
    Неправильное использование Забытые подкладки
    Повторное использование или отказ от облицовки
    Повторное использование или отсутствие водоотливной кромки
    Неправильная черепица для бедра и выступов
    Забита вентиляция на потолке
    Установка черепицы поверх старых досок


    Высокий и низкий уровень забивания гвоздей

    Одна из самых распространенных ошибок при установке кровли — неправильная схема крепления гвоздей.К сожалению, это также одна из самых сложных проблем для распознавания неподготовленным глазом. Точность, с которой кровельщик сможет установить вашу черепицу, является наиболее важной деталью в обеспечении максимальной прочности вашей кровельной системы. Многие подрядчики жертвуют качеством ради скорости, чтобы сократить расходы. Битумная черепица имеет полосу для крепления гвоздей от ½ до 1 дюйма, предназначенную для установки гвоздей. Если вы наткнетесь на гвоздь, вы должны уловить ход черепицы под черепицей, которую вы устанавливаете.Следовательно, если вы используете 4 гвоздя на черепицу, в конечном итоге на каждой черепице должно быть не менее 8 гвоздей, удерживающих ее на месте. Высокие гвозди могут не зацепить нижележащую черепицу и пропустить сердцевину черепицы, которая обеспечивает лучшую прочность для защиты вашей крыши от ветра. В случае многослойной черепицы гвоздь должен проникать как в основной лист, так и во второй нахлест продукта, чтобы обеспечить максимальную прочность. Низкие ногти оставляют незащищенными шляпки гвоздей, которые со временем разъедают и вызывают щели после расширения и сжатия.Проще говоря, любые ненужные дыры в крыше — плохая идея.


    Кровельные гвозди, забивные сверху или снизу

    Как и при установке гвоздей на черепицу, точность крепления креплений является еще одним важным элементом хорошего монтажа крыши. Чрезмерно забитые гвозди могут вызвать разрывы и разрывы черепицы, а иногда и полностью пройти, полностью нарушив свое предназначение. Под забитыми гвоздями следующий слой может сесть или образоваться воздушный пузырь в крыше, что сделает ее уязвимой для повреждений ветром.Изогнутые гвозди оставляют зазоры для проникновения воды. Правильно забитый гвоздь оставит головку заподлицо с черепицей и забьет ее прямо в настил. Этот элемент мастерства важен не только для защиты от ветра, но и для общего вида вашей крыши.


    Смешанная вентиляция

    Еще одна распространенная ошибка подрядчиков — смешанные типы вентиляции. Каждый тип вентиляционного отверстия предназначен для работы и управления воздушным потоком по-своему. Воздух предназначен для выхода из потолка у основания выхлопных отверстий на пике.Разные вентиляционные отверстия по-разному забирают воздух, и сочетание типов вентиляционных отверстий может снизить эффективность вентиляции и увеличить счета за электроэнергию! Независимо от того, решите ли вы использовать коньковые вентиляционные отверстия, статические вентиляционные отверстия, вентиляционные отверстия или турбины, крайне важно, чтобы вы НИКОГДА не смешивали типы вентиляционных отверстий в отдельном чердаке. Например, водовороты используют ветер, чтобы втягивать воздух с вашего чердака, в то время как статические вентиляционные отверстия неподвижны и полагаются на более холодный воздух из входного отверстия, чтобы вытеснить воздух через выходное отверстие. Их сочетание может вызвать короткое замыкание в системе и привести к попаданию нежелательной влаги и даже снега на чердак.Некоторые типы чердаков, например, соборный потолок, могут вентилироваться только через коньковое отверстие.


    С избыточной или недостаточной вентиляцией

    Больше вентиляции — не всегда хорошо. Часто кровельщики будут просчитываться количеством отверстий, необходимых для подпер вентиляции, или добавить больше отверстий по требованию домовладельца. Это может вызвать проблемы с воздушным потоком на чердаке. При проектировании системы вентиляции важно соблюдать все нормы и рекомендации производителей.Стандартное эмпирическое правило — 1 квадратный фут вентиляции на каждые 300 квадратных футов чердака, хотя это может варьироваться в зависимости от уклона вашей крыши и конструкции. Помнить; всегда имейте сбалансированную систему вентиляции. Ни в коем случае количество вытяжной вентиляции не должно превышать количество приточной вентиляции.


    Удаление воздуха из ванны или кухонного вытяжного вентилятора

    Во многих домах в ванных комнатах и ​​кухнях есть вытяжные вентиляционные отверстия, чтобы отводить лишнюю влагу из дома через крышу или через боковые стены.Часто (особенно в старых домах, где были добавлены вентиляционные отверстия) соединение между внутренним вытяжным вентилем не подсоединено должным образом к вентиляционному отверстию на крыше. В этом случае влага втягивается прямо на чердак, что приведет к проблемам с конденсатом и, в худшем случае, к плесени. Убедитесь, что ваши вентиляционные отверстия подключены правильно, и при добавлении выхлопных отверстий вы полагаетесь на рекомендации авторитетного подрядчика.


    Неправильно используемые типы вентиляции

    Приточные форточки предназначены для забора воздуха на чердак.
    Вытяжные отверстия предназначены для отвода влаги с чердака.
    Почему-то многих подрядчиков это смущает. Вытяжные вентиляционные отверстия часто используются для приточной вентиляции крыши, которой в настоящее время нет. Проблема в том, что выхлопные отверстия рассчитаны на вытяжку. Звучит глупо, и «авторитетный подрядчик» ни за что не совершит эту ошибку, но очень часто можно увидеть вентиляционные отверстия на крыше не в том месте. Защити себя! Щелкните здесь, чтобы узнать больше о вентиляции крыши.


    Неправильно использованные или забытые подкладки

    Многие подрядчики неправильно используют подкладочные материалы или вообще не устанавливают их.Очень важно соблюдать все требования строительных норм и настоятельно рекомендуется следовать всем предложениям производителей. Кодекс и производители рекомендуют устанавливать защиту от льда и воды на краю карниза, во всех впадинах и в любых деликатных зонах крыши. Затем покройте оставшуюся часть настила войлоком № 15 или аналогичным. Лед и вода изолируют крышу и не пропускают воздух, как некоторые войлоки. Иногда домовладельцы чрезмерно используют лед и воду, полагая, что, поскольку они более водонепроницаемы, они должны быть лучшей альтернативой стандартным войлокам.Барьеры от протечек предотвращают проникновение влажного воздуха, который достигает чердака, через проницаемую кровельную систему. Полное покрытие палубы может привести к проблемам, связанным с влажностью на чердаке, если не будут приняты определенные важные меры предосторожности. С другой стороны, иногда подложки вообще не используются. Подложка — важная часть кровельной системы (не говоря уже о требованиях кодекса) и динамический компонент водонепроницаемой защиты вашего дома.


    Повторное использование или отключение накладок

    Часто подрядчики предпочитают повторно использовать облицовки стен или дымоходов, а в некоторых случаях вообще не устанавливать их.Переходы через стены и дымоход — две из самых проблемных областей с крышей, если с ними не обращаться правильно. Некоторые подрядчики опускают эту деталь, чтобы сэкономить время и средства, в то время как другие могут не знать, как правильно учесть эти детали. В соответствии со строительными нормами и рекомендациями производителей все стыки стен должны иметь соответствующие ступенчатые и встречные заделки. Однако многие домовладельцы и даже некоторые кровельщики полагаются на герметики и гудрон для сложных участков крыши. Очень важно убедиться, что у вашего подрядчика по кровельным работам есть опыт и ноу-хау для обработки этих деталей, и что в вашем контракте указано, как будет решаться проблема оклейки кровлей.


    Повторное использование или снятие сливной кромки

    Назначение отливной кромки — поддерживать кромку черепицы и защищать переход от фасада к линии крыши. Это также помогает придать красивый завершающий вид вашей крыше. Когда вы повторно используете водосливной край, чаще всего вы получаете изогнутый кусок металла, который портит законченный вид вашей крыши. Кроме того, повторно использованная кромка для капель приводит к образованию старых отверстий от гвоздей, которые, если их оставить незапечатанными, представляют собой еще одну область, в которую вода может попасть в дом.Замена водоотводящего края относительно недорого по сравнению со стоимостью полной замены крыши. Эта простая, часто упускаемая из виду деталь; может сэкономить сотни долларов на ремонте позже. Если водосливной край не установлен, вы увидите, что черепица по краям крыши загибается в желоб, потому что там нет ничего, что могло бы поддержать их. Если желоба забиваются или вы попадаете в сильный дождь, вода может попасть между крышей и облицовкой, вызывая гниение древесины, возможные внутренние повреждения и накопление влаги, что может привести к образованию плесени.


    Использование битумной черепицы на участках с низким уклоном

    Битумная черепица предназначена для крыш с уклоном 4/12 и более. Благодаря специальному процессу установки их можно использовать на склонах 3/12, однако это часто влияет на гарантийное покрытие, которое вы получаете. Часто кровельные подрядчики игнорируют эту деталь и устанавливают черепицу там, где она не должна быть установлена. При укладке битумной черепицы ниже 4/12 уклона вода не будет стекать с нее так быстро, что приведет к более быстрому разрушению.Другие проблемы, которые могут возникнуть, включают: повреждение ветром, проникновение дождя, вызванного ветром, и ползучесть льда. Если вы решите установить черепицу на участке с низким уклоном, настоятельно рекомендуется установить первоклассный лед и водозащиту или барьер от протечек на всю настилу перед укладкой черепицы. Верное решение — установка кровельного материала с низким уклоном. Установка на низких уклонах может стоить дороже, чем битумная черепица, но прослужит дольше, потому что она предназначена для этой цели.


    Неправильная черепица для бедра и гребней

    Некоторые кровельщики, независимо от используемой черепицы, разрезают черепицу на 3 части и используют ее для конька и бедра.Для традиционной черепицы с 3 язычками это правильный процесс. Если все сделано правильно, черепица распадается на три ровных куска, достаточно гибких, чтобы их можно было использовать в качестве кровельной черепицы. С ростом популярности ламината и дизайнерской черепицы многие делают ошибку, используя процесс, который вы использовали бы с 3-мя язычками. Более толстая дизайнерская черепица и изделия из ламината не предназначены для коньковых крыш. Они не ложатся ровно, а некоторые могут треснуть и сломаться при сгибании над гребнями. Настоятельно рекомендуется использовать черепицу Specialty, разработанную всеми производителями, или просто использовать черепицу с 3 выступами, которая соответствует цвету основной черепицы.


    Заблокирована вентиляция под потолком

    Даже если вентиляционные отверстия на потолке выглядят перфорированными снаружи дома, очень важно убедиться, что воздух проходит через них на чердак. Часто домовладельцы и даже профессионалы по ошибке покрывают свои потолки изоляцией. Это может задерживать влагу на чердаке и вызывать проблемы с конденсацией. Наличие соответствующей приточной вентиляции не менее важно, чем вытяжная.В случае, если перекрытия заблокированы, вы можете установить вентиляционные отверстия Мура (перегородки из пенополистирола, которые направляют воздушный поток на чердак) или просто отодвинуть изоляцию от потолков, чтобы освободить воздушный поток. Вентиляционные отверстия Мура обычно встречаются в недавно построенных домах.


    Укладка черепицы поверх старых досок

    Кровельщики обычно используют существующий настил кровли независимо от типа или состояния, в котором он находится. В частности, в случае старого настила из досок с разнесением это может вызвать большие проблемы.Если гвозди, используемые для крепления черепицы, не имеют сплошной поверхности, могут возникать забитые и недовитые гвозди. Что еще хуже, когда происходит расширение и сжатие, когда сезон в Виндзор-Эссексе меняется, черепица коробится. Это создаст зазоры в кровельной системе, что сделает ее уязвимой для проникновения воды. Если ваш настил на крыше старый или находится в плохом состоянии, всегда рекомендуется покрывать всю поверхность одобренным настилом, например фанерой 3/8 дюйма. Это обеспечит более прочную фиксацию черепицы и лучшую кровельную систему.

    Почему правильная вентиляция чердака важна для вашего дома

    Вентиляция крыши, вероятно, не то, о чем вы очень часто думаете, но она играет важную роль во многих аспектах повседневной жизни в вашем доме. Правильная вентиляция на чердаке может положительно повлиять на срок службы вашей кровельной системы, комфорт и благополучие вашей семьи, ваши будущие расходы на ремонт дома и то, сколько вы платите за отопление и охлаждение.

    Как работает вентиляция чердака

    Эффективная вентиляция на недостроенном чердаке обычно включает воздухозаборники внизу вдоль потолков и вытяжные вентили вверху на пике или коньке крыши.Это обеспечивает непрерывный поток воздуха через пространство. Более холодный наружный воздух всасывается через вентиляционные отверстия в потолке, а теплый влажный воздух, который мигрирует в самую высокую точку, выходит через вентиляционные отверстия вдоль конька крыши.

    Почему важна соответствующая вентиляция крыши

    Правильная вентиляция на чердаке помогает избавиться от лишнего
    тепло и влага, которые в противном случае могут нанести ущерб вашему дому. Тепло и
    скопление влаги на чердаке вызывает предсказуемые, но разные проблемы в жарких
    и холодный климат; районы с жарким летом и холодной зимой могут пострадать от
    эффекты обоих.

    • Когда на улице жарко, солнце, падающее на крышу, может повысить температуру на чердаке. Воздействие этого чрезмерного тепла может деформировать кровельную обшивку, деформировать и преждевременно состарить черепицу. Если мансардный этаж не изолирован равномерно и должным образом, это тепло может излучаться в готовые жилые помещения, что затрудняет и удорожает поддержание комфорта в жилом пространстве.
    • В местах, где зимой температура опускается ниже нуля, теплый воздух, выходящий на чердак из отапливаемого жилого помещения внизу, поднимается на нижнюю часть крыши.По мере того, как настил крыши нагревается, нижний слой снега на крыше начинает таять, в результате чего вода стекает по крыше. Как только сток достигает холодного внешнего края, он снова превращается в лед. Когда это происходит неоднократно, вдоль карниза образуется ледяная плотина, блокирующая выход дальнейших стоков. Как только воде некуда деваться, она может скапливаться под черепицей. Правильно установленная самоклеящаяся подложка является окончательной защитой от обледенения. Этот прочный на разрыв гидроизоляционный продукт плотно прилегает к ногтям.Это помогает предотвратить попадание воды на внешние стены или чердак, где она может пропитать изоляцию пола, разрушить гипсокартон под ним или проникнуть во внутренние стены.
    • Влажность, создаваемая вашим жилым помещением или извне, которая попадает на прохладный чердак, конденсируется в жидкость, когда встречается с более холодными поверхностями. Со временем эта влага может вызвать повреждение кровельной системы и внутренних элементов конструкции или разрушить изоляцию чердака. В теплом чердаке влага может способствовать появлению плесени и грибка, что создает дополнительную нагрузку на охлаждающее оборудование в доме.

    Обнаружение признаков неправильной вентиляции

    Неадекватная система вентиляции чердака может вызвать множество проблем, которые проявляются по-разному.

    Вот несколько тонких и не очень тонких вещей, на которые следует обратить внимание:

    • Необъяснимый рост ваших счетов за отопление и охлаждение, который может произойти, если изоляция чердака намокнет и потеряет свою эффективность. Преждевременный выход из строя
    • Заметное нарастание льда по краю крыши в зимние месяцы.
    • Волнистый или волнистый вид на линии крыши и черепицы вашего дома, вызванный деформацией настила, поврежденного влагой.
    • Ржавчина и коррозия металлических материалов на чердаке, таких как шляпки гвоздей, электрические коробки, осветительные приборы и компоненты системы отопления, вентиляции и кондиционирования воздуха
    • Влажность, водяные пятна или иней на чердачной стороне обшивки крыши или любые признаки износа и разрушение структурных опор крыши
    • Усиление неприятных симптомов аллергии или респираторных заболеваний среди членов вашей семьи, что может быть связано с распространением спор грибов через систему подачи воздуха в помещении из-за роста плесени на чердаке.

    Если вы решите проверить наличие этих знаков на своей крыше или
    на чердаке помните о безопасности. Вместо того, чтобы взбираться на
    крыша, обойдите свой дом снаружи и посмотрите вверх с уровня земли, используя
    бинокль. Если вы направляетесь на чердак, убедитесь, что здесь достаточно свободного места.
    хорошо освещены, у вас есть прочная пешеходная дорожка и вы носите соответствующее защитное снаряжение.

    Что делать с плохо вентилируемым чердаком

    Если вы обнаружите или обеспокоены любым из вышеперечисленных предупреждающих знаков, было бы разумно, чтобы ваш чердак был осмотрен сертифицированным подрядчиком по кровельным работам, который может оценить, достаточно ли вентиляции — строительные нормы обычно требуют 1 кв.футов чистой свободной вентиляции (NFVA) на 300 кв. футов площади недостроенного чердака. Если потребуется больше, они могут посоветовать вам, какие существуют варианты улучшения вентиляции и убедиться, что это эффективно. При этом они будут учитывать различные факторы, например:

    • Местный климат в вашем районе
    • Архитектура вашей крыши
    • Возраст вашей черепицы
    • Состояние настила и других компонентов крыши
    • Герметичен и хорошо ли изолирован чердачный пол

    Если ваша крыша приближается к концу его срока службы, или настил или другие компоненты повреждены или изнашиваются, может быть рекомендован ремонт или замена, а также следующие шаги для надлежащей вентиляции вашего чердака:

    • Установка сплошных вентиляционных отверстий на потолке по внешнему краю карниза
    • Добавление конькового вентиляционного отверстия
    • Изоляция вдоль верхних пластин для соответствия или превышения R-значения уже в стенах
    • Герметизация мансардного этажа, чтобы сделать его воздухонепроницаемым, и убедитесь, что существует рекомендованное значение R для правильно установленной изоляции и что она не блокирует вентиляционные отверстия на потолке
    • Обеспечение воздушного пространства от одного до двух дюймов между установленной изоляцией и обшивкой крыши

    Калькулятор вентиляции Owens Corning может предоставьте общее руководство по количеству вентиляции крыши, необходимой вашему дому.Для получения подробной оценки и совета экспертов обратитесь к независимому подрядчику по кровельным работам в сети подрядчиков по кровельным работам Owens Corning в вашем регионе.

    Новая крыша отравляет семью

    «Ничто не является островом». Я часто использую эту фразу, когда преподаю или следую строительным нормам. Строите ли вы террасу, реконструируете кухню или просто заменяете битумную черепицу, каждая система в конструкции связана с чем-то еще. Успешные подрядчики должны знать не только о контролируемых ими этапах строительства, но и обо всех аспектах здания, на которые может повлиять выполняемая ими работа.

    Град Равно замене крыши

    Недавно меня вызвали для проверки работ по замене черепицы, которая непреднамеренно и отрицательно повлияла на здоровье семьи, живущей ниже. Район в моей юрисдикции пострадал от сильнейшего града; настолько серьезный, что почти все дома в этом районе нуждались в замене кровли. Чтобы удовлетворить требования страхования, замену крыши необходимо было произвести в течение короткого периода времени после повреждения, что создавало большое количество доступной работы для подрядчиков по кровельным работам, но оставалось невыполненным для строительных инспекторов.

    В одном из домов с новой крышей члены семьи стали жаловаться на головную боль и тошноту. Когда их симптомы не исчезли, врачи начали искать возможные причины, например отравление угарным газом. Только что наступила зима с двумя неделями очень холодной погоды, так что газовая печь дома работала тяжело. Домовладельцы вызвали специалиста по HVAC, чтобы осмотреть его, и, обнаружив небольшую трещину в теплообменнике, он потребовал заблокировать печь с помощью красной метки (немедленное отключение) или заменить блок.Поскольку зима давала о себе знать, отключение печи и отключение отопления не было вариантом для домовладельцев, поэтому они решили заменить ее.

    Красный флаг пропущен

    При замене печи техник HVAC заметил влагу в вентиляционном отверстии и первые признаки коррозии. Он предположил, что новая крыша, которая все еще стояла у меня в очереди, ожидая осмотра, могла протекать. Затем домовладельцы позвонили в мой офис, чтобы выразить свою озабоченность, и я отметил в их контрольном талоне, что они хотели обсудить эти вопросы с инспектором во время осмотра новой печи на месте.Но теперь, когда крыша засыпана снегом, до осмотра крыши оставалось еще несколько недель.

    Предполагая, что проблемы со здоровьем, с которыми они столкнулись, возникли из-за треснувшего теплообменника и что плохой вспыхивающий багажник на крыше вызвал утечку, которую обнаружил техник, семья вернулась к своей жизни. Но симптомы здоровья никуда не делись.

    Когда я прибыл, чтобы осмотреть новую печь, домовладельцы упомянули, что обращались в город по поводу того, что их беспокоит непроведение проверки крыши.И, послушав, как они объясняют свои обстоятельства, я убедился, что есть вопросы, которые не рассматривались. Но подрядчик по кровельным работам подтвердил, что оклад был правильно установлен вокруг существующего вентиляционного отверстия печи, а подрядчик по установке печи подтвердил, что печь была установлена ​​правильно. Так откуда же могут взяться проблемы?

    B-вентиляционная крышка виновата

    И оригинальная печь, и новая печь были подключены к вентиляционному отверстию типа B для отвода продуктов сгорания вверх и из дома.Это обычно используемое металлическое вентиляционное отверстие имеет конструкцию с двойными стенками и изолирующим слоем воздуха, что позволяет устанавливать его с небольшими зазорами до горючих материалов. Вентиляционные отверстия типа B производятся множеством компаний, каждая из которых использует запатентованные механические соединительные муфты с поворотом и блокировкой между сегментами. Эти соединения позволяют быстро собрать отдельные отрезки в непрерывное вентиляционное отверстие без использования крепежа. Каждая компания также производит оконечный колпак или вентиляционную крышку, закрывающую вентиляционное отверстие после выхода через крышу.Воздухозаборник на вентиляционном отверстии печи в этом доме был сильно поврежден во время сильного града, поэтому страховая компания внесла этот колпачок в список для замены в рамках своего объема работ.

    Подобрать новую крышу на крышу к конкретному производителю существующей вентиляционной трубы практически невозможно в старых домах из-за различий в замковых соединениях. Поэтому кровельные подрядчики обычно заменяют поврежденный кожух универсальной моделью, которая не соединяется поворотным соединением, а просто надвигается на конец вентиляционного отверстия.Для правильного функционирования эти сменные колпачки должны быть установлены на надлежащей высоте над концом вентиляционного отверстия, прежде чем они будут затянуты на месте встроенным зажимом.

    Во время этой конкретной работы колпачок был слишком сильно задвинут над вентиляционным отверстием, что в конечном итоге заблокировало верхнюю часть вентиляционного отверстия. При заблокированном вентиляционном отверстии горячие выхлопные газы из печи больше не могли выходить, вводя окись углерода в дом. Затем, когда эти газы начали охлаждаться в секциях вентиляционного отверстия, которые проходили через холодный чердак и наружный воздух над крышей, пары влаги в газе конденсировались в жидкую воду внутри вентиляционного отверстия.Этим объясняется влажность, которую технический специалист по HVAC обнаружил в вентиляционном отверстии, — красный флаг, который неправильно прочитали. Замена крыши создала проблему с вентиляцией печи, и в результате семья страдала от отравления угарным газом.

    Поднятие крышки и закрепление ее на должном уровне решило проблему конденсата, что остановило «утечку». Но что еще более важно, он удалил источник угарного газа, попадающий в дом, и здоровье семьи сразу же улучшилось.

    Другие распространенные проблемы с вентиляционным отверстием

    При правильной установке вентиляционная труба B представляет собой быстрый, эффективный и относительно недорогой способ вентиляции газовой печи или водонагревателя. Но для предотвращения проблем подрядчикам по кровельным работам и другим специалистам, которые взаимодействуют с B-vent в ходе своей работы, необходимо иметь представление о том, как работает B-vent.

    Помимо слишком низкой установки крышки крыши, еще одной распространенной ошибкой является случайное переворачивание всего вентиляционного отверстия при снятии крышки вместо того, чтобы поворачивать только крышку.Как только стыки между секциями трубы больше не блокируются, секции могут разъединяться внутри здания, и их повторное соединение часто невозможно с верхней части крыши. Верным признаком отсоединения стыка является B-образный вентиль, который перемещается по крыше горизонтально во всех направлениях, вместо того, чтобы быть жестким.

    Еще одна ошибка — обрезать фланец вокруг крышки, диаметр которой больше диаметра вентиляционного отверстия. В этом случае невозможно зажать или закрепить колпачок на вентиляционном отверстии.

    Также часто можно увидеть вентиляционную трубу B, которая выступает необычно высоко над поверхностью крыши из-за расположенного поблизости воздухозаборника (например, испарительного охладителя) или соседней боковой стенки верхнего этажа.(Обычно вентиляционные отверстия должны находиться на расстоянии не менее 8 футов от стены или выступать над ней). В этих случаях необходимо установить распорки, идущие от трубы до крыши, чтобы обеспечить боковую фиксацию. Без этих скоб вентиляционное отверстие может перемещаться и отключаться из-за ветра. Мне приходилось терпеть неудачу во многих работах по замене крыши, когда эти скобы не устанавливались заново.

    Вывод для подрядчиков: если вы прикоснетесь к этому, поймите это. Когда вы заменяете или ремонтируете часть системы, всегда проверяйте, будет ли она работать с остальной частью существующей системы.

    Вывод для инспекторов: смотрите на каждую инспекцию как на работу специалиста по безопасности жизнедеятельности — к чему нужно относиться очень серьезно.

    Гленн Мэтьюсон (Glenn Mathewson) — сертифицированный специалист по кодам и инспектор города Вестминстер, штат Колорадо.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
