Укладка ондулина на крышу своими руками

1. Что представляет собой ондулин?

2. Каковы преимущества и недостатки ондулина?

3. Укладка ондулина: инструкция

4. Закрепление ондулина на крыше

В современном мире существует огромное количество способов укладки покрытия кровли, и укладка ондулина – один из них. Интернет изобилует фото- и видеоинструкциями о том, как укладывать ондулин, что позволит Вам не ошибиться при выполнении этой работы. В каждой инструкции процесс укладки ондулина показан по-разному, поэтому мы создали общий план создания кровли из этого прекрасного кровельного материала и хотим поделиться им с вами.

Но сначала давайте подробно рассмотрим важную информацию об ондулине, его недостатках и преимуществах, а затем будем обсуждать его укладку на крыше, применяя полученные знания.

Интересно, что слово «ондулин» по праву относится к продукции компании Onduline SA. Именно она была разработчиком данного материала. Но сейчас мы привыкли называть ондулином любой кровельный материал из битумно-целлюлозных листов. Некоторые даже стали использовать это название для обозначения всех видов кровельного материала, особенно гибких. Например, часто можно услышать разговоры строителей о прозрачном ондулине.

После прохождения вышеуказанных этапов ондулину придаётся форма в формовочном станке. На современном рынке можно найти большое разнообразие профилей ондулина.

Каковы преимущества и недостатки ондулина?

В наше время укладка ондулина на крышу приобрела колоссальную популярность, особенно в частных домах и на дачах. Но к вопросу выбора кровельного материала всегда нужно подходить ответственно, поэтому обратим внимание на положительные стороны использования ондулина, а после обсудим и негативные моменты.

Преимущества. Главные достоинства заключаются большей частью в технических характеристиках:

Отличная гидроизоляция. Как мы уже упоминали, особое расположение волокон целлюлозы препятствует проникновению воды. Вдобавок, ондулин не станет разбухать после длительных дождей и ливней, его гидроизоляционные свойства будут неизменными в любом случае. А низкая гигроскопичность – способность поглощать влагу из воздуха – делает данный кровельный материал незаменимым в районах с высоким количеством осадков.

Устойчивость к перепадам температуры. И в жару, и в мороз ондулин прекрасно сохраняет свои способности и не деформируется.

Биологическая и химическая инертность. Кровля из ондулина не подвержена влиянию грибков и других бактерий, которые уменьшают срок службы ондулина. А химическая инертность позволяет сохранять стабильность при воздействии щелочей, кислот, масел или чего-то ещё.

Небольшой вес конечного продукта. Пожалуй, вес – это один из ключевых моментов в покрытии, как и размер листа ондулина, который позволяет облегчить весь процесс монтажа кровли. Также меньший вес создаёт меньшую нагрузку на каркас здания, благодаря чему балки медленнее изнашиваются и портятся.

Недостатки. Да, не бывает идеальных материалов, и ондулин – не исключение. Поэтому рассмотрим некоторые из основных недостатков.

Несмотря на все утверждения компании Onduline SA, её продукт в конечном счёте всё равно выцветает на солнце, становясь бледнее. Поэтому, если цвет кровли для вас имеет первостепенное значение, то обязательно учтите этот момент. Хотя есть и возможность в некоторой степени сохранить первоначальный цвет кровли: используйте краску. Наиболее подходящими оказались краски ВД-АК-101 или «VAKSA», большинство из которых были разработаны специально для покраски кровельных материалов.

Другим недостатком оказалась низкая прочность при экстремальных температурах. Несмотря на то, что практически все свойства материала остаются неизменными, не советуется ходить по крыше из ондулина. Покрытие может деформироваться или вовсе треснуть, в результате чего можно упасть. Поэтому лучше воздержаться от кровельных работ во время экстремальных температур. Однако во всех остальных случаях ондулин выдержит ваш вес, так что можете смело передвигаться, опираясь на него (прочитайте: «Как правильно покрыть крышу ондулином»).

Оба недостатка не столь критичны, чтобы моментально отказываться от перспективы использования ондулина в своём доме, поэтому многие делают свой выбор в его пользу. Теперь настало время узнать, как проходит укладка ондулина своими руками (схожая статья: «Монтаж ондулина своими руками — особенности техники»).

Укладка ондулина: инструкция

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Если вы всё же выбрали в качестве покрытия ондулин, то перед кровельными работами нужна некоторая подготовка.

Несмотря на то, что технология укладки ондулина относительно проста, важно учитывать следующие особенности:

Укладка ондулина должна производиться в определённом температурном диапазоне. Оптимальной температурой будет 0-30°С. Если работы будут производиться на морозе, то ондулин может стать хрупким и легко сломается. А в случае монтажа при очень высокой температуре возможна деформация листов и потеря начальной формы.

В теплое время года нужно следить за тем, чтобы ондулин не был в какой-то мере растянут. Если не соблюдать это правило, то зимой, во время низких температур, ондулин будет естественным образом сужаться, уменьшаться в размерах. А это приведёт к образованию трещин и к деформации.

Иногда технология укладки ондулина на крышу вынуждает обрезать листы. Для этого необходимо знать, чем режут ондулин. Лучше всего это делать при помощи пилы-ножовки, предварительно смазанной маслом. Также можно использовать дисковую пилу, но в этом случае вам потребуется проявить особую осторожность во время работы.

Перед укладочными работами необходимо запастись специальными гвоздями. Для укладки ондулина не подходят стандартные гвозди, поэтому вместе с ним покупайте и специальные гвозди для ондулина. Выполняя работы, расходуйте на каждый лист около 20 крепежных элементов, половину из которых используйте на нижнюю часть листа, одну четверть на среднюю и ещё четверть на верхнюю.

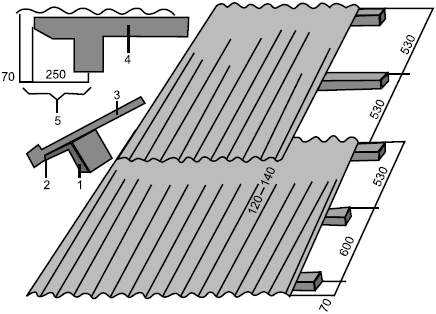

Обрешётка зависит от наклона ската, к которому будет прикреплён ондулин. Скаты до 10° оснащайте сплошной обрешёткой из фанеры или шпунтованной доски, скаты в 10-15° оснащайте прореженной обрешёткой с шагом 45 см. Для скатов в более 15° разрешается применять максимальный шаг обрешётки – 60 см. Однако не забывайте, что некоторые проблемные с точки зрения гидроизоляции места, такие как: ендовы, коньки и рёбра кровли — в любом случае должны быть оснащены сплошной обрешёткой под ондулин.

Закрепление ондулина на крыше

Итак, мы подготовили обрешётку и готовы к дальнейшим работам. Настало время узнать, как правильно укладывать ондулин.

Для начала мы просто укладываем его на обрешётку при помощи специального крепежа. После этого необходимо тщательно выровнять листы по вертикали и по горизонтали.

Дальнейший монтаж производится по такому алгоритму:

Желоба водосточной системы крепим на карнизную доску. Листы уложенного ондулина должны немного выступать за карнизную доску, но при этом максимальный выступ составляет 70 мм. Под карниз желательно установить специальную карнизную решётку для защиты от насекомых и птиц.

Крепим коньковый элемент в каждую волну и непосредственно в обрешётку. Коньковые элементы наращиваем, укладывая их с нахлёстом минимум 120 мм.

Используем для защиты ондулина специальные ветровые планки на крышу. Крепить их на фронтоны нужно таким образом, чтобы место примыкания ондулина к крыше полностью перекрывалось этими элементами.

Как видим, не должно возникнуть особых затруднений по данной технике. Чтобы ещё лучше её освоить, советуем посмотреть фото- и видеоматериалы монтажа ондулиновой кровли. И если вы сможете в совершенстве освоить технологию укладки ондулина, то сделанная крыша будет радовать вашу семью не один год, а то и не одно десятилетие!

Укладка ондулина на крышу, правильная технология

Ондулин используют для обустройства кровель жилых домов,
сельскохозяйственных построек, гаражей, беседок, террас. Укладка Ондулина с
нуля ведется по стропильной системе. Возможно также уложить материал на
старую кровлю без предварительного демонтажа изношенного покрытия. В нашей
статье мы подробно распишем,
как правильно стелить Ондулин на крышу любого типа, а также поделимся
секретами грамотного монтажа.

Ондулин (еще называется «еврошифером») — это листы, изготовленные из
волокон целлюлозы горячим прессованием с последующей пропиткой битумом.
Стандартные размеры листа — 195х960 мм, толщина — 3 мм.

Устойчив к атмосферным воздействиям;

Обеспечивает звукоизоляцию до 40 дБ;

Выдерживает нагрев до 110°С

Мало весит — вес 1 листа не более 6 кг,
что облегчает транспортировку материалов
и последующий монтаж;

Морозостоек — хорошо переносит до 25 циклов
заморозки-оттаивания;

Срок службы — не менее 15 лет, а при соблюдении технологии
монтажа и правил эксплуатации достигает 50 лет;

Гибок — стелить Ондулин возможно даже
на кровли изогнутой формы;

Прочен — не менее 1800 кПа по стандарту NFQ 03-054;

Легко обрабатывается самыми простыми инструментами;

В нашем интернет-магазине вы сможете
выбрать
и
купить
Ондулин из серии Smart
(с гидрозамком на кромке и с разметкой для крепежа), а также серию Черепица со
стойким декоративным напылением. Кровельный материал доступен в 4 цветах: красный,
коричневый, зеленый, черный.

Для крепления применяют специальные гвозди по ондулину с
широкой шляпкой и упругой пластиковой прокладкой из расчета 18-20 штук
на 1 лист. Крепеж выпускается в 4 цветах, соответствующих
4 стандартным расцветкам кровли.

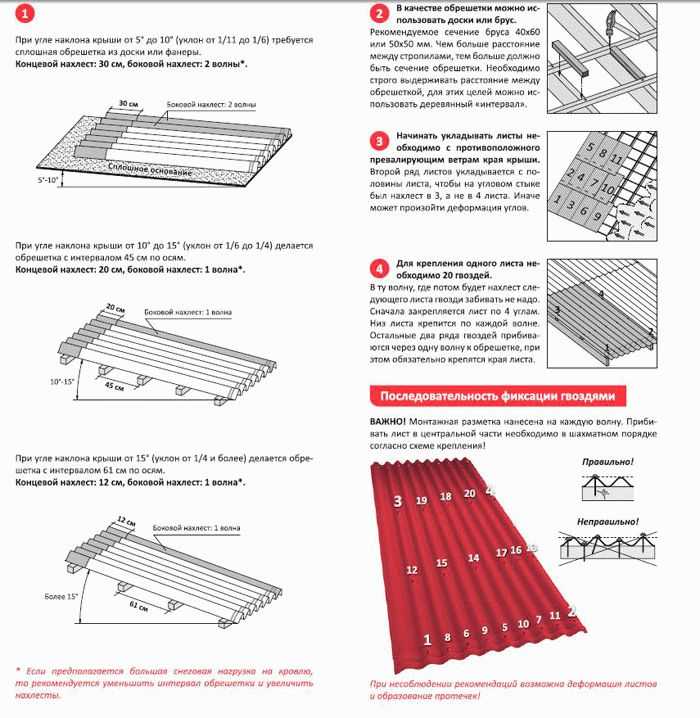

Устройство обрешетки

Перед тем, как начать стелить Ондулин, монтируют обрешетку. Монтаж обычно
ведется по стропилам и с определенным шагом. Шаг зависит от угла наклона
крыши:

при уклоне 5-10° монтируется сплошная обрешетка из досок, влагостойких
фанерных щитов, плит ОСП;

при уклоне 10-15° соблюдается шаг до 450 мм;

при уклоне более 15° — шаг до 600 мм.

Под конек, щипец и ендовы укладывают дополнительную обрешетку. Перед началом
работ все пиломатериалы просушивают и покрывают огнебиозащитными
составами.

Обрешетка под Ондулин

Укладка Ондулина начинается с крепления с нахлестом в 5 см на карнизе
фартука-капельника, имеющего специальные места для сгиба. По щипцу устанавливают
ветровую доску. Раскраивают листы смоченной маслом ножовкой или электрическим
лобзиком. Первый лист первого ряда монтируют снизу, с заходом крайней волны на
ветровую доску. Если есть капельник, то стелить Ондулин можно заподлицо с
карнизом, в противном случае стелить нужно с минимальным свесом в 5 см для
отвода осадков. Направление укладки выбирают с учетом преобладающих ветров,
чтобы исключить забивание косого дождя и снега в стыки.

Первый лист для монтажа второго ряда режут пополам. При укладке стык
смещается,
что облегчает крепление материалов. Чтобы не промахнуться при забивании
гвоздей
мимо обрешетки, рекомендуется разметить листы цветным карандашом по
линейке/веревке или купить материал
с готовой разметкой. Крепеж устанавливают в вершину волны, чтобы при дожде
или
таянии снега вода не проникала в отверстия. Гвозди прибивают в каждый
гребень на
концах листа
и горизонтальных нахлестах. Величина нахлестов листов зависит от градуса
уклона
кровли:

при уклоне 5-10° монтируется сплошная обрешетка из досок, влагостойких
фанерных щитов, плит ОСП;

при уклоне 10-15° соблюдается шаг до 450 мм;

при уклоне более 15° — шаг до 600 мм.

После укладки всех листов крепят коньковые аксессуары с учетом превалирующих ветров.
Конек прибивают к дополнительной обрешетке в каждую волну. Детали укладывают с
нахлестом не менее 125-150 мм с совмещением выпуклых гидробарьеров. Щипец оформляют
коньком или специальным щипцовым элементом. При +5? и выше допускается стелить
Ондулин, загибая край листа и прибивая его к щипцовой доске. Чтобы в подкровельное
пространство не попадал снег, пыль или насекомые, под край карнизного свеса и
коньковый аксессуар можно подложить фигурный заполнитель. Предварительно из его
отверстий удаляют заглушки для обеспечения циркуляции воздуха.

Для круглых вытяжек небольшого сечения выпускаются специальные вентиляционные
трубы. Их устанавливают
с нахлестом 170 мм на нижележащие листы и прибивают в каждую волну за
исключением крайних. Верхний лист
с прорезанным отверстием для прохода трубы закрепляют к обрешетке с нахлестом на
нижние ряды не менее 170 мм. Если проходного элемента нужной конфигурации нет,
то проход трубы устраивают по дополнительной обрешетке, применяя покрывающий
фартук. Его же используют для организации стыка между кровельным покрытием и
стеной.

В соответствующем разделе нашего каталога вы сможете подобрать
и купить все необходимые профили, фартуки, герметики и заполнители для быстрого
и качественного настила кровли!

Для герметизации углов и примыканий используют
специальную самоклеящуюся ленту
Ондуфлеш супер. Ее крепят
с заходом на трубу или стену на высоту 150 мм. Ленту и край фартука фиксируют
металлическими планками
и саморезами с небольшим припуском сверху, который затем слегка отгибают,
промазывают полиуретановым герметиком и приклеивают к трубе. Верхний лист
раскраивают с учетом прохода трубы и прибивают к дополнительной обрешетке. При
монтаже всех элементов стыки тщательно герметизируют. Для обустройства ендов
производители выпускают специальные профильные элементы, которые крепят парно:
нижние — к обрешетке, верхние — поверх листов.

Чтобы обеспечить кровле долгий срок эксплуатации, не пренебрегайте следующими простыми
правилами:

Ведите укладку Ондулина только в сухую и теплую погоду.

Этап 1.

Для резки не используйте болгарку — при высокой скорости режущего диска битум становится вязким и плавится.

Этап 2.

Укладывайте листы в разбежку, чтобы избежать слишком большой толщины нахлестов.

Этап 3.

Теперь вы знаете, как правильно стелить Ондулин, и сможете справиться с этой задачей
быстро и без проблем!

Как правильно провести трубу через кровлю Ондувилла

В чем особенность кровли из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий при его производстве. Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при при строительстве здания, установке в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если конструкция агрегата позволяет, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

Отличная экологичность.
Долгий срок службы.
Внешняя эстетика.
Насыщенные цвета.
Простая и быстрая установка.
Удобные размеры для минимизации отходов при увеличении скорости кровельного покрытия.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку составляет 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным преимуществом материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через крышу

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

На обратной стороне настоящего ондулина всегда есть черная сетка.
Количество волн исходного листа всегда фиксировано — 10 штук.
Волны имеют стабильную высоту 36 мм.
Внешняя поверхность материала имеет характерную шероховатость наподобие марли.
Качественные листы отличаются насыщенными матовыми оттенками.
Крайняя волна всегда снабжена пломбой с клеймом производителя.
Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

котла на твердом топливе;
камин;
печи;
плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем, как утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Укладка на готовую крышу

Инструкция следующая:

В выбранном месте делается отверстие для трубы.
Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками – пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 … Если стена и конструкция крыши соединяются, то это делается из стандартного профиля того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна находиться вблизи самой высокой точки крыши крыша. Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
чтобы не повредить стропильную систему, выход размещают между ее составляющими;
если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать – это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич — данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым — металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0005

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не пришлось переделывать собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

Планировка — даже при «стихийном» ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
Герметизация и изоляция дымохода на крыше — однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, вырезанные на выходе из трубы, необходимо аккуратно разрезать и закатать. Затем прижимают обрешеткой и фиксируют по краям коробки гвоздями. Для полной герметичности кровли трубу в этом месте необходимо обмотать специальной уплотнительной лентой.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в проеме кровельного покрытия.

Выход из трубы через крышу

ONDULINE Zambia

ONDULINE Информация

ONDULINE Кровельные решения являются наиболее эффективной и экономичной альтернативой кровельным покрытиям для самостоятельной и профессиональной кровли.

Мы предлагаем 3 серии кровельных решений, 9Кровельные листы и аксессуары 0336 ONDULINE CLASSIC , черепица ONDUVILLA и аксессуары, а также черепица BARDOLINE в качестве альтернативы шиферу.

ONDULINE Information

FAQ

Technical Support

Retail Outlets

Training

Gallery

ONDULINE Documents

Certification

Fixing Guides

ONDULINE Catalogue and Leaflets

Videos

FAQ

PRODUCT CHARACTERISTICS
Что такое ОНДУЛИН? Говорят, что ОНДУЛИН сделан из бумаги?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Какова классификация огнестойкости ONDULINE?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Изолирует ли моя крыша ONDULINE тепло/холод?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Изолирует ли моя крыша ONDULINE от шума? Особенно в случае сильных дождей.

ХАРАКТЕРИСТИКИ ПРОДУКТА
Какова долговечность кровли ONDULINE?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Ондулин устойчив к коррозии? К химическим продуктам?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Может ли ONDULINE выдерживать низкие температуры?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Может ли ONDULINE выдерживать высокие температуры?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Какое максимальное давление ветра может выдержать ONDULINE?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Содержит ли ONDULINE какой-либо токсичный продукт? Безопасно ли это для людей и окружающей среды?

УСТАНОВКА И ГАРАНТИЯ
Нужно ли фиксировать каждый лист с помощью 22 креплений Safe Top?

УСТАНОВКА И ГАРАНТИЯ
Обязательно ли использовать безопасные верхние крепления ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Каков температурный предел при установке кровли ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Выцветает ли цвет ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Предоставляет ли ONDULINE другие аксессуары?

УСТАНОВКА И ГАРАНТИЯ
Каков максимальный уклон крыши? А минимум?

УСТАНОВКА И ГАРАНТИЯ
Какую снеговую нагрузку может выдержать ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Нужно ли убирать снег с крыши ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Нужно ли использовать ONDULINE под кровлей?

УСТАНОВКА И ГАРАНТИЯ
Какая гарантия на мою крышу ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Можно ли ходить по крыше ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Что такое техническое обслуживание кровли ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Стальные крыши имеют проблемы с расширением/сжатием. Это то же самое с ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
Можно ли установить ONDULINE на металлический каркас? На бетонном или деревянном настиле?

УСТАНОВКА И ГАРАНТИЯ
Можно ли красить крышу ONDULINE?

УСТАНОВКА И ГАРАНТИЯ
На листах пятна. Как их удалить?

КОМПАНИЯ И ДРУГИЕ
Где я могу использовать крышу ONDULINE?

КОМПАНИЯ И ДРУГИЕ
Где производится ONDULINE?

КОМПАНИЯ И ДРУГИЕ
Что отличает продукцию ONDULINE от продукции конкурентов?

КОМПАНИЯ И ДРУГИЕ
Что отличает компанию ОНДУЛАЙН от конкурентов?

ХАРАКТЕРИСТИКИ ПРОДУКТА
Что такое ОНДУЛИН? Говорят, что ОНДУЛИН сделан из бумаги?
Одним из компонентов ONDULINE является целлюлозное волокно. Целлюлозное волокно можно извлекать из различных источников, включая древесную массу или переработанную бумагу. Помимо целлюлозного волокна, ONDULINE также состоит из битума, смолы, минеральных добавок. Целлюлозное волокно само по себе является очень прочным материалом (также используется в цементе и бетоне для повышения сопротивления). Битум делает волокно водостойким, пигменты придают окраску, смола и другие добавки улучшают атмосферостойкость.
ХАРАКТЕРИСТИКИ ПРОДУКТА
Какова классификация огнестойкости ONDULINE?
В европейских стандартах его классификация — E, что означает «нормальное воспламенение». Допускается к применению на разных типах зданий. А вот случаи, когда очаг возгорания находится на крыше, очень редки. А если горит дом, значит, горит и плавится практически любой вид кровельного покрытия..
ХАРАКТЕРИСТИКИ ПРОДУКТА
Изолирует ли моя крыша ONDULINE тепло/холод?
Измерения показывают теплопроводность 0,098 Вт/м. С. Это значение близко к пробковому. для сравнения, значение для нержавеющей стали составляет 52 Вт/м°C, что в 525 раз выше. ONDULINE изолирует от жары и холода в пределах этих значений.
ХАРАКТЕРИСТИКИ ПРОДУКТА
Изолирует ли моя крыша ONDULINE от шума? Особенно в случае сильных дождей.
Испытания, проведенные в Sound Research Laboratories LTD (Великобритания), показали хорошее звукопоглощение листов ONDULINE со значением Rw= 28 дБ.
Шум дождя поглощается ONDULINE гораздо лучше, чем стальными листами.
ХАРАКТЕРИСТИКИ ПРОДУКТА
Какова долговечность кровли ONDULINE?
Долговечность зависит от внешних условий, таких как погода и климат. Крыши ONDULINE гарантированно водонепроницаемы в течение 10 лет.
Однако некоторые крыши ONDULINE устанавливаются более 50 лет в Европе и 30 лет в тропических странах.
ХАРАКТЕРИСТИКИ ПРОДУКТА
Устойчив ли ONDULINE к коррозии? К химическим продуктам?
Поскольку он изготовлен из листов, пропитанных битумом и целлюлозой, ONDULINE устойчив к коррозии и большинству химических продуктов. (лабораторные испытания, проведенные в CSTB – Франция)
ХАРАКТЕРИСТИКИ ПРОДУКТА
Выдерживает ли ONDULINE низкие температуры?
Лабораторные испытания в США и Германии и многолетний опыт ONDULINE в Сибири (Россия) при очень низких температурах прекрасно показывают, что ONDULINE абсолютно морозостойкий, без механических повреждений.
ХАРАКТЕРИСТИКИ ПРОДУКТА
Может ли ONDULINE выдерживать высокие температуры?
В ходе испытаний на выносливость в тропиках ONDULINE доказал свою пригодность при сильной влажности и температуре до 70 C (Испытательный центр Ярсли, Великобритания)
ХАРАКТЕРИСТИКИ ПРОДУКТА
Какое максимальное давление ветра может выдержать ONDULINE?
Испытания, проведенные в Исследовательском центре Ярсли (Великобритания), а также в Майами и округе Метрополитен-Дейд (США), показали, что ONDULINE может работать в условиях ураганов и землетрясений (до 19 баллов). 2 км/ч или 53,3 м/с).
ХАРАКТЕРИСТИКИ ПРОДУКТА
Содержит ли ONDULINE какой-либо токсичный продукт? Безопасно ли это для людей и окружающей среды?
Крыши ONDULINE изготавливаются из битума + смолы + минеральных пигментов + целлюлозных волокон. Ни один из этих продуктов не токсичен для людей или окружающей среды. Испытания, проведенные в Техническом центре Ярсли (Великобритания), не показали токсичности листов или ингредиентов ONDULINE.
ГАРАНТИЯ НА УСТАНОВКУ
Необходимо ли фиксировать каждый лист с помощью 22 креплений Safe Top?
Да, это необходимо. тогда укладка кровельного материала может быть защищена от атмосферных воздействий в течение очень длительного периода времени. Кроме того, он также выдерживает экстремальные погодные условия, например, бури. Летний ураган 1998 года в Москве сорвал листы ONDULINE, скрепленные 4-6 гвоздями. Листы, скрепленные 22 гвоздями, остались неповрежденными.
ГАРАНТИЯ НА УСТАНОВКУ
Обязательно ли использовать крепления ONDULINE Safe Top?
Крепления Safe Top были специально разработаны для крыш ONDULINE. Приклеенная шайба Safe Top Fixing устойчива к УФ-излучению, а ее водонепроницаемое уплотнение обеспечивает превосходную устойчивость к поднятию ветром. Safe Top Fixings особенно подходят для использования на прогонах из твердой древесины, а их цвета соответствуют цветам листов ONDULINE.
Можно использовать другие крепления, но без гарантии ONDULINE.
ГАРАНТИЯ НА УСТАНОВКУ
Каков температурный предел при установке кровли ONDULINE?
Поскольку одним из компонентов является битум, листы ONDULINE имеют тенденцию становиться мягкими на жарком полуденном солнце. Поэтому для жарких стран мы рекомендуем производить установку утром. Мы рекомендуем устанавливать кровли ONDULINE при температуре ниже 35/40°C (в зависимости от воздействия солнца)
ГАРАНТИЯ НА УСТАНОВКУ
Блекнет ли цвет ONDULINE?
Как и все остальное на солнце, цвет ONDULINE постепенно становится бледнее. это происходит из-за действия ультрафиолета. ONDULINE выцветает постепенно и равномерно, в то время как металлические листы имеют тенденцию спорадически терять цвет.
ГАРАНТИЯ НА УСТАНОВКУ
Предоставляет ли ONDULINE другие аксессуары?
ONDULINE предлагает коньковые элементы, изготовленные из того же материала и с теми же высокими характеристиками, что и листы ONDULINE. Гибкое двойное крыло приспосабливает широкий диапазон углов крыши. Гребни доступны в тех же цветах и отделке, что и листы.
ГАРАНТИЯ НА УСТАНОВКУ
Каков максимальный уклон крыши? А минимум?
Крыши ONDULINE могут быть установлены с шагом от 5 до 90. Наш технический отдел может предоставить всю необходимую информацию для конкретных установок.
ГАРАНТИЯ НА УСТАНОВКУ
Какую снеговую нагрузку может выдержать ONDULINE?
При правильном изготовлении обрешетки и перекрытия ОНДУЛАЙН выдерживает распределенную нагрузку до 960 кг/м2. Практически выдерживает один слой снега толщиной 50 см. Тем не менее, мы настоятельно рекомендуем обращаться в наш технический отдел для установки в экстремальных климатических условиях.
ГАРАНТИЯ НА УСТАНОВКУ
Нужно ли убирать снег с крыши ONDULINE?
Если конструкция крыши сделана правильно, проблем со скоплением снега на ней не будет. Если его постоянно чистить, можно повредить крышу. Поэтому лучше этого не делать.
ГАРАНТИЯ НА УСТАНОВКУ
Нужно ли использовать ONDULINE под кровлей?
В этом нет необходимости, если вы хотите просто улучшить водонепроницаемость. Кровельная система ONDULINE абсолютно водонепроницаема. В зависимости от конструкции здания и его использования может возникнуть необходимость в использовании пароизоляции в конструкции крыши.
ГАРАНТИЯ НА УСТАНОВКУ
Какая гарантия на мою крышу ONDULINE?
ONDULINE гарантирует водонепроницаемость своего продукта в течение 15 лет. Продукт должен быть установлен в соответствии со спецификациями. Гарантия ограничивается только обменом товара.
ГАРАНТИЯ НА УСТАНОВКУ
Можно ли ходить по крыше ONDULINE?
Как и любая другая крыша, ONDULINE не предназначена для того, чтобы по ней ходили. Таким образом, вы должны следовать обычным процедурам безопасности при подъеме на крышу ONDULINE.
ГАРАНТИЯ НА УСТАНОВКУ
Что такое обслуживание крыши ONDULINE?
Обслуживание минимальное. Вы должны просто убедиться, что листья не остаются на крыше и не задерживают влагу. в любом случае это нужно сделать для водосточных желобов.
ГАРАНТИЯ НА УСТАНОВКУ
Стальные крыши имеют проблемы с расширением/сжатием. Это то же самое с ONDULINE?
В то время как сталь расширяется и сжимается под действием тепла и холода, на стабильность размеров ONDULINE это не влияет. Испытания проводились во Французской национальной испытательной лаборатории.
ГАРАНТИЯ НА УСТАНОВКУ
Можно ли установить ONDULINE на металлический каркас? На бетонном или деревянном настиле?
Да, ONDULINE можно установить на металлический каркас или на террасную доску. Крепление затем должно быть адаптировано, и наш технический отдел имеет готовые процедуры для этого.
ГАРАНТИЯ НА УСТАНОВКУ
Можно ли покрасить крышу ONDULINE?
Крыши ONDULINE поставляются предварительно окрашенными, а иногда и предварительно окрашенными на заводе. Листы ONDULINE можно красить и перекрашивать с обеих сторон. Всегда следует избегать использования красок на масляной основе с растворителями. Пожалуйста, свяжитесь с нашим техническим отделом для получения процедуры.
ГАРАНТИЯ НА УСТАНОВКУ
На простынях пятна. Как их удалить?
Пятна сделаны из капель битума и являются нормальными. Через некоторое время их смоет дождь. Если вы хотите сразу их уменьшить, просто потрите об него другим куском материала ONDULINE.
КОМПАНИЯ И ДРУГИЕ
Где можно использовать крышу ONDULINE?
Практически везде! Крыши ONDULINE покрывают дома, сельскохозяйственные и промышленные здания по всему миру цветами, соответствующими окружающей среде.
