Укладка ондулина на крышу своими руками: инструкция, технология, схема

При выборе кровельного покрытия, пользователи стараются отдавать предпочтение прочным материалам, с высокими эксплуатационными характеристиками и привлекательным внешним видом. К таким изделиям можно отнести и ондулин. Однако, далеко не каждый потребитель знаком с этим изделием, знает о его свойствах и умеет правильно его монтировать. А ведь укладка ондулина на крышу – это относительно простая процедура, которую вполне можно выполнить собственными силами, не привлекая дорогостоящих специалистов. Разумеется, прежде чем приступить к настилу покрытия, стоит внимательно ознакомиться с особенностями изделия и правильной технологией укладки.

Технические характеристики ондулина

Ондулин относится к листовому волнистому кровельному покрытию и не является изобретением современной промышленности. Ведь такой материал впервые начал выпускаться в Европе еще в начале 40-х годов прошлого столетия. Сегодня же изделие стало столь популярным, что производится практически в каждой стране. Такое стремительное распространение по всему миру можно связать с тем, что продукция отличается высокими эксплуатационными характеристиками, а, кроме того, листы легко обрабатывать и укладывать. Чтобы получить представление об ондулине, стоит изучить его основные параметры.

ХарактеристикаЗначениеПримечание
Размеры листа ондулина
  • Длина – 2 м;
  • ширина – 87, 92, 95, 106 и 122 см;
  • толщина – 2,4, 2,6, 3 и 3,5 мм;
  • площадь – 1,74, 1,84, 1,9, 2,12 и 2,44 кв.м.
Допускается расхождение по длине до 10 мм, по ширине до 5 мм и по толщине до 0,2 мм. Кроме того, параметры могут отличаться у разных производителей, например, в США стандартной шириной считается 1,2 м, а во Франции стандарт ширины 0,95 м.
Волна
  • Высота – 28, 30, 31, 32, 35 и 36 мм;
  • шаг – 62, 76, 92, 95 и 100 мм;
  • количество на лист – 10, 12 и 14 шт.
Конкретное значение зависит от стандарта страны- производителя.
Вес
  • 1 листа: 4, 5, 6, 8 кг:
  • 1 кв.м: 2,84 – 3,84 кг.
Параметр изменяется в соответствии с полными размерами изделия, а также меняется и от полезной площади покрытия.
Срок службы ондулина50 лет.
Гарантийный срок10-15 лет.
РасцветкаСланцевый, красный, синий, коричневый, зеленый.Цвета могут быть как матовыми, так и глянцевыми.
Температурный диапазон-40/+80 градусов.Некоторые производители указывают значение от -60 до +120 градусов.
НагрузкаДо 300 кг/кв.м.При условии, что изделие не заморожено или не перегрето.

Следует различать две разновидности ондулина – это шифер и черепица. Чаще всего, в частном строительстве используется именно ондулиновый шифер, он отличается большим размером листов и работать с ним намного удобнее. Также, для понимания правильной технологии укладки и дальнейшего ухода за покрытием следует знать состав материала. Ондулин можно отнести к композитному изделию, то есть это слоистый продукт, состоящий из следующих компонентов:

  • волокнистая основа из целлюлозы;
  • очищенный модифицированный битум;
  • пропитка из полимерной смолы;
  • посыпка из минерального наполнителя;
  • пигменты на минеральной основе для окраски поверхности.

Состав материала довольно простой, однако, очень важно, чтобы в инструкции к изделию было четко прописано из чего продукт состоит. Так как только правильно подобранный состав может гарантировать действительно длительный эксплуатационный период и высокое качество покрытия для крыши. Это значит, что даже если технология укладки ондулина будет полностью соблюдена, но состав не соответствует стандартам и нормам, то защищенность и надежность кровли окажутся под сомнением. Прежде чем рассмотреть основные правила укладки ондулина, также стоит сказать несколько слов о преимуществе изделия.

Особенности материала

Крыша, покрытая ондулином, отличается привлекательным видом и высокой прочностью. И это далеко не все достоинства данного покрытия. Среди основных преимущественных характеристик можно назвать следующие свойства:

  • экологическая безопасность, так как материал произведен на основе натуральных компонентов;
  • длительный срок службы кровли;
  • большой предел прочности;
  • легкий вес ондулина позволяет сэкономить на возведении усиленного фундамента и стеновых конструкций, также за счет малого веса изделия, можно класть ондулин на крышу без посторонней помощи, а транспортировать его в легковом автомобиле;
  • широкий дизайнерский ассортимент, благодаря разнообразию цветовой гаммы и фактуры;
  • высокая теплостойкость, но при длительном воздействии температуры свыше 250 градусов возможно воспламенение материала;
  • ультрафиолетовая стойкость, это значит, что цвет настила останется первоначальном по истечению многих лет;
  • простой монтаж, то есть укладка ондулина своими руками – это задача доступная даже пользователям с минимальным опытом в строительном деле;
  • высокая гидро- и теплоизоляция, кроме того, материал отлично поглощает шумы, создаваемые дождем, градом, ветром, птицами и так далее.

Однако, стоит учитывать, что при сильных морозах материал становится более хрупким, а значит, при низких температурах нежелательно проводить какие-либо манипуляции с ондулином. Кроме того, желательно выполнять укладку на более частую обрешетку, чем, например, в случае с металлической черепицей, чтобы покрытие имело надежное основание и свободно выдерживало даже обильные снежные наносы, а также не провисало при перегреве и размягчении под прямыми солнечными лучами. Рассмотрев вопросы об особенностях материала, можно переходить к теме, как класть ондулин, а также какие инструменты, аксессуары и комплектующие понадобятся для работы.

Монтаж ондулина

Чтобы укладывать ондулин согласно всем требованиям, инструкциям и предписаниям, необходимо подготовить не только само финишное покрытие для крыши, но и определенный набор инструментов и комплектующих. Прежде всего, следует иметь под рукой:

  • ондулин в требуемом количестве, то есть исходя из площади кровли и учета нахлеста листов, кроме того, следует сделать запас примерно до 10%;
  • доборочные элементы;
  • ножовка по дереву либо электролобзик для раскроя материала;
  • гидро- и пароизоляционные мембраны либо рубероид;
  • строительный степлер и скобы к нему для закрепления изоляционной пленки;
  • плотницкий молоток;
  • нож строительный;
  • уровень, шнур, маркер для разметки;
  • плоскогубцы, отвертку или шуруповерт;
  • дрель для высверливания крепежных отверстий;
  • саморезы с уплотнителем либо специальные кровельные гвозди.

Правильно положить ондулин своими руками не сложно. Закрепляется материал ручным инструментом на специальные ондулиновые гвозди. Для проведения работ желательно выбрать ясный и теплый день, без дождя, снега и палящего солнца. В результате работ пользователи получают роскошного вида кровлю, которая будет радовать своих владельцев многие годы. Итак, укладку ондулина можно разделить на этапы.

1. Подготовка крыши. Стоит сказать, что укладку можно производить даже поверх имеющегося покрытия. Конечно, старая крыша должна быть должным образом подготовлена. То есть тщательно убран мусор, устранены дефекты, если это металлическая кровля, то поверхность желательно обработать антикоррозийными составами и так далее.

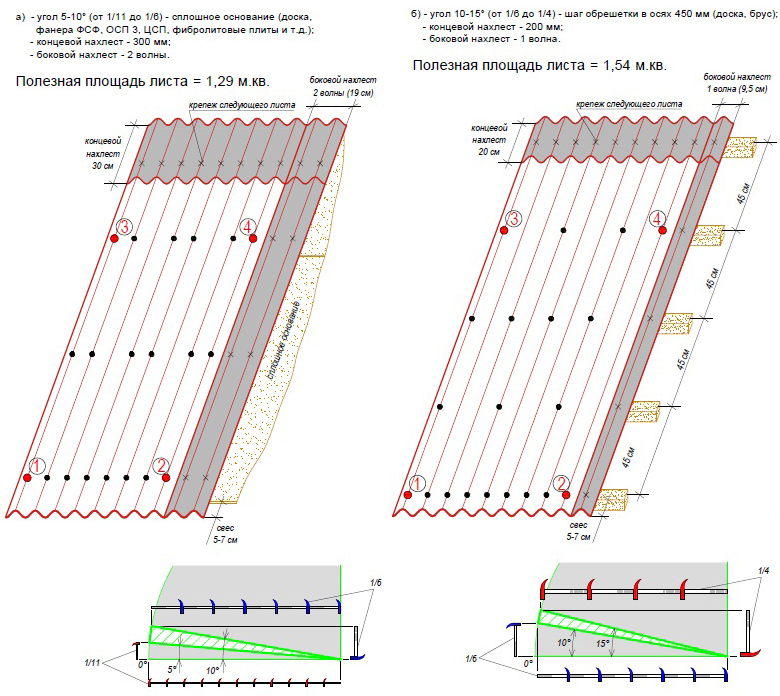

Когда ондулин – это первое покрытие для кровли, то прежде чем его стелить, стоит внимательно ознакомиться с инструкцией производителя, например, именно там детально расписано при каком наклоне кровле, какая требуется обрешетка под ондулин:

  • при наклоне от 5 до 10 градусов требуется сплошная обрешетка из фанеры или других подобных материалов, при этом нахлест по ширине делается в 2 волны, а по длине в 30 см;
  • от 10 до 15 градусов монтируется обрешетка из бруса с шагом в 45 см, нахлест боковой составляет 1 волну, а концевой – 20 см;
  • при наклоне более 15 градусов допускается обрешетка с шагом в 60 см, а нахлест по ширине листов также составляет 1 волну, а концевой 17 см.

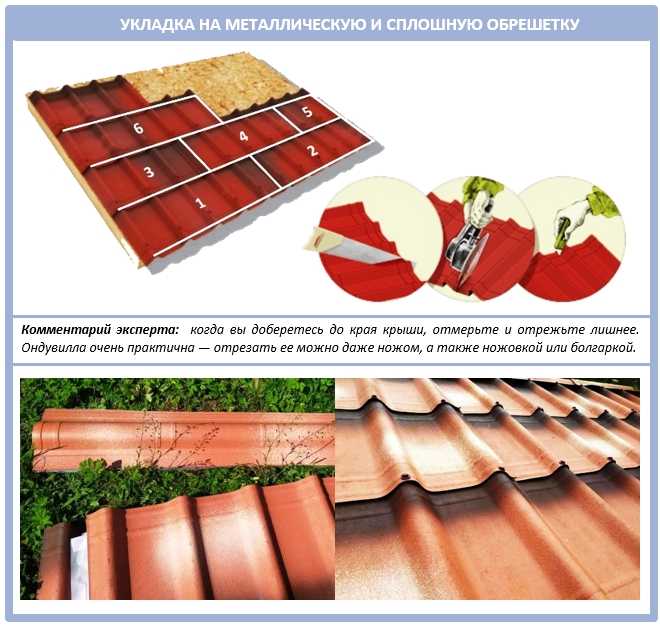

2. Укладка покрытия. Чтобы правильно стелить ондулин, следует учитывать преобладающее направление ветра. Это поможет продлить срок эксплуатации материала на несколько лет. Работа по монтажу начинается от ската, который расположен в противоположном направлении от движения ветра. Крепление производится на гвозди либо саморезы с расчетом 20 крепежей на каждый целый лист. Резать ондулин легко ножовкой для древесины. Схема монтажа довольно простая. Укладку первого ряда начинают с цельного листа, а второй ряд рекомендуется укладывать с половинного и чередовать такую последовательность по всей крыше. Гвозди или шурупы должны фиксировать листы к обрешетке. Монтировать их следует на концах каждого листа и на середине всех волн, а также в местах нахлеста с пропуском 1 волны. Чтобы выполнить крепление наиболее ровно, следует натягивать строительный шнур и ориентироваться по нему.

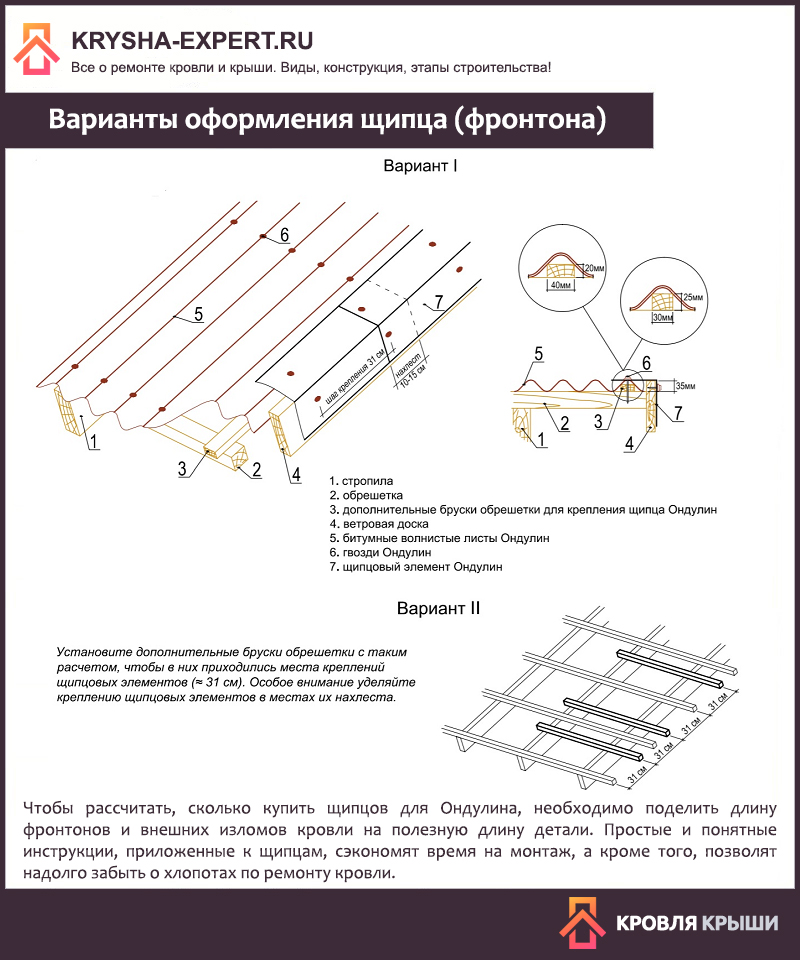

3. Заключительные работы. Завершает процедуру укладки ондулина монтаж доборных элементов. При этом многие элементы, например, такие как ендовы, фартук примыкания, щипец и так далее легко выполнить при помощи листов ондулина, достаточно их правильно обрезать либо загнуть. Также не стоит забывать про обработку стыков, в которые может попасть влага при эксплуатации. Чтобы провести их герметизацию можно использовать специальную самоклеящуюся ленту, например, Ондуфлеш.

В целом можно отметить, что укладывать ондулин своими руками совсем не сложно. Важно лишь ответственно подойти к процессу, приготовить все необходимые материалы и инструменты, а также изучить технологию монтажа. С помощью ондулина можно не только быстро покрыть крышу нового строения, но также и отреставрировать кровлю давно эксплуатируемого здания. Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период.

Монтаж ондулина ✔ СПб и МСК

Цена укладки:
Санкт-Петербург — от 204 ₽/м²
Москва — от 215 ₽/м²
Битумный волнистый лист/БВЛ/Ондулин по дилерским оптовым ценам при заказе установки.
Возможна оплата в рассрочку 0%

Узнать условия

Выезд и замер
бесплатно при
заключении договора

Продажа материалов «под ключ»

Расширенная
гарантия на
монтаж 3 года

Битумный волнистый лист

— самый доступный кровельный материал

Преимущества

Доступная цена

Простой и быстрый монтаж

Легкий материал (не требует усиленной обрешетки)

Не шумит во время осадков

Недостатки

Недолговечен. Срок службы, в среднем, 8-15 лет

Цвет быстро выгорает на солнце

Ограниченная цветовая палитра (3 цвета)

Получить смету

Типы БВЛ

  • Волна красная

  • Волна зеленая

  • Волна коричневая

Кровельный пирог

Ондулин монтируется листами «внахлест» 10 см. Главное его преимущество — легкость материала.
Не требует усиленной обрешетки и иногда его можно монтировать прямо на старую обрешетку.
Угол наклона крыши должен быть не менее 10°.

1. Стропильная система

Продольные балки и стропила (это каркас крыши, кровельная конструкция).

2. Утеплитель

Теплоизоляционный материал (например, минвата), укладываемый между лагами кровельной конструкции

3. Пароизоляционная мембрана

Пароизоляционная мембрана препятствует проникновению пара из дома в утеплитель. Крепится с внутренней стороны стропил

4. Обрешетка

Брусья сечением 50х50, крепятся вдоль по стропилам

5. Листы ондулина

Крепить листовой материал необходимо при помощи гвоздей (около 20 штук на лист), которые забиваются на концах листов в нижней части волны и в нахлёстах. Крепления должны приходиться на бруски обрешетки.

Стоимость кровельных работ

Наименование
работ/материалов
Стоимость
работ, от
Стоимость
материалов
Замер дома и смета на материалыот 1300 ₽
Доставка материаловто 2500 ₽
Демонтаж кровельного покрытияот 165 ₽/м²
Ондулин (битумный волнистый лист)от 265 ₽/м²от 399 ₽/м²
Обрешетка (шаговая)от 322 ₽/м²
Контробрешетка (вдоль стропил)от 222 ₽/м²
Стропильная системаот 837 ₽/м²
Мембрана (гидроизоляция)от 151 ₽/м²
Утеплитель 50 ммот 94 ₽/м²
Утеплитель 100-150 ммот 194 ₽/м²
Утеплитель 200 ммот 280 ₽/м²
Нижняя ендоваот 667 ₽/мп
Фронтонная планкаот 351 ₽/мп
Карнизная планкаот 300 ₽/мп
Коньковая планкаот 380 ₽/мп
Пристенная планкаот 322 ₽/мп
Монтаж примыкания печной/вентиляционной трубыот 3500 ₽/шт
Обработка антисептикомот 3504 ₽/м³
Строительные леса (до 4 м)от 488 ₽/мп

*Точная стоимость работ зависит от объема, выбранного производителя кровли и рассчитывается после замеров

Выезд и замер
бесплатно
при заключении договора

Оптовые цены
на материал
(3-12% от розницы)

Расширенная
гарантия на
монтаж 3 года

Пример сметы PDF

Получите смету через 58 минут

Точную смету составляет мастер после замеров, но предварительную стоимость мы можем посчитать в течение часа, уточнив по телефону несколько вопросов:

Нажимая на кнопку Отправить, я даю согласие на обработку персональных данных

Кровля Вашего дома прослужит до 50 лет

В штате нашей компании 12 строительных бригад.
Строим по передовым технологиям и экологическим стандартам.

Смотреть

Аттестация по производству строительно-монтажных работ сайдинга и фасадных панелей Альта-Профиль

Смотреть

Аттестация по производству строительно-монтажных работ сайдинга и фасадных панелей NORDSIDE

Результат — красивая надежная кровля двойной гарантией

Оставить заявку

Получите точную смету за 24 часа

Шевцова Анна Борисовна

Менеджер по работе с клиентами
СтройПрофиль

Ондулин

Ондулин — листовой материал, внешне похожий на шифер, но в основе лежит целлюлоза, пропитанная минеральными пигментами и битумом. Может выдерживать перепад температур от -30 °С до +70 °С.

Компания СтройПрофиль поможет правильно смонтировать подсистему и битумный волнистый лист. Для любой крыши необходима гидроизоляция. В случае мансардного этажа или отапливаемого чердака изнутри также укладывают утеплитель и пароизоляцию. Снаружи на гидроветровлагозащитную мембрану монтируют контробрешетку вдоль стропил. Затем перпендикулярно набивают обрешетку, на которую укладывают финишное покрытие. Обычно материал монтируется на кровлю с уклоном более 12 градусов. По инструкции производителя допустим монтаж на более пологую кровлю (10 градусов и менее) при условии сплошной обрешетки из фанеры или плит ОСБ.

Появился вопрос по монтажным работам?

Вам ответит специалист, который знает все о загородном строительстве

Осипчук Наталья Леонидовна

Руководитель отдела продаж
СтройПрофиль

Появился вопрос по монтажным работам?

Вам ответит специалист, который знает все о загородном строительстве

Можно прикрепить фото дома или другие документы, до 5 мб

Прикрепить файл

Нажимая на кнопку Отправить, я даю согласие на обработку персональных данных

Аксессуары для установки — Tejas Verea

КРЕПЛЕНИЕ ПЛИТКИ

Крепежный зажим из нержавеющей стали

Механические анкеры из нержавеющей стали с антикоррозийной обработкой, позволяющие фиксировать плитки друг к другу, облегчая их сборку и предотвращая их смещение.

Фиксирующий зажим из нержавеющей стали

Плоский фиксирующий зажим из нержавеющей стали

Шуруп для плитки

Шуруп 4,8×38 мм с антикоррозионной обработкой, предназначенный для крепления нескольких рядов плитки на фронтоне при больших уклонах

Технические характеристики Шуруп для карниза

Вентиляционная планка его формирование, с антикоррозийным цинковым покрытием типа Z100

Лист технических характеристик

АКСЕССУАРЫ ДЛЯ КОНЬКА И БЕДЕР

Водонепроницаемый коньковый лист BM3

Гибкий, дышащий водонепроницаемый лист доступен в рулонах длиной 50 м и шириной 37,5 см, для водонепроницаемости хребет и бедро.

Технический паспорт Verea BM3

Вентиляционная пластина под коньком

Прокладка для под коньком и бедром, состоящая из центральной части из водонепроницаемого и дышащего полипропилена и двух самоклеящихся алюминиевых боковых полос.

Технический паспорт

АКСЕССУАРЫ ДЛЯ СТЕН, ДЫМОХОДОВ И ЖЕЛОБОВ

Резиновый ендов

Готовый кусок резины, предназначенный для предотвращения боковой циркуляции воды.

Технический паспорт Резиновая ендова

Самоклеящаяся гибкая алюминиевая гидроизоляционная лента

Самоклеящаяся гибкая алюминиевая гидроизоляционная лента с отличной приспособляемостью ко всем типам поверхностей и геометрии. Алюминий покрыт лаком, что обеспечивает большую устойчивость к УФ-излучению и неблагоприятным погодным условиям. Самоклеящаяся бутиловая лицевая сторона обеспечивает хорошую фиксацию к поверхности, на которой она размещена, и в то же время большую гибкость для адаптации к движениям покрытия. Доступен в красном цвете «черепица» и черном цвете.

Технический паспорт

АКСЕССУАРЫ ДЛЯ СВЕРХА

Шуруп для черепицы

Шуруп с антикоррозийной обработкой 4,5×70 мм предназначен для крепления первого ряда черепицы.

Технический паспорт Шуруп для карнизной черепицы

Металлический капельник

Металлический элемент, предназначенный для скрытия изоляционного пакета крыши и предотвращения стока воды через фасад.

Технический паспорт Металлический отлив

Крепежный элемент Ондулин-плитка

Деталь, разработанная и запатентованная Verea для обеспечения фиксации плитки к плите Ондулин BT150 в особых точках (карниз, боковые стороны, конек…).

Технический паспорт Крепежный элемент

АКСЕССУАРЫ ПОД ЧЕРЕПИЦУ

Клейкая лента, армированная для листов

Гибкая полиэтиленовая лента, армированная сеткой, с влагостойкой акриловой клейкой стороной. Его применение особенно показано для герметизации стыков дышащих листов и пароизоляции.

Технический паспорт

Водонепроницаемая пленка BM3

Гибкая дышащая водонепроницаемая пленка в рулонах длиной 50 м и шириной 1,50 м для гидроизоляции крыш.

Технический паспорт Verea BM3

Пароизоляция

Водонепроницаемая пленка, позволяющая контролировать прохождение пара через крышу, предотвращая образование конденсата. Он должен располагаться под теплоизоляцией.

Технический паспорт

Управление согласием

Как установить битумные кровельные листы Ондулин — Кровельные материалы

Как легкая и дешевая альтернатива традиционной черепице и войлочной кровле, кровельные листы Onduline трудно превзойти. Эти прочные листы, идеально подходящие для садовых навесов и большинства хозяйственных построек, быстро и легко монтируются. Но если вам нужно знать, как укладывать кровельные листы Ондулин, хорошая новость заключается в том, что вам не нужно быть экспертом.

Битумные кровельные листы Onduline — прочный кровельный материал, который выбирают многие монтажники. Каждая деталь имеет основу, изготовленную из переработанных целлюлозных волокон. Затем его пропитывают битумом под действием тепла и давления, чтобы придать ему известную гибкость, гидроизоляционные и звукопоглощающие свойства.

В отличие от обычной войлочной кровли, кровельные листы Onduline размером 950 мм x 2000 мм и толщиной 3 мм имеют 15-летнюю гарантию водонепроницаемости и превосходную устойчивость к ультрафиолетовому излучению. Таким образом, они не трескаются, не раскалываются и не становятся ломкими, а также не требуют обслуживания в течение многих лет. А так же, чтобы выглядеть как стандартная кровля из гофрированного железа, у вас есть выбор из четырех экологически чистых цветов.

Вам не нужно быть специалистом по кровле, чтобы укладывать листы ондулина, но, очевидно, будет полезно, если у вас есть небольшой опыт работы своими руками. Однако, если вы будете следовать этим инструкциям по установке, вы получите недорогую, не требующую особого ухода и долговечную крышу.

Но сначала всегда полезно убедиться, что у вас есть нужные инструменты и нужная информация для любой работы своими руками. Монтаж кровельных листов Onduline ничем не отличается, поэтому перед началом работы убедитесь, что у вас есть следующий комплект:

  • Защитные перчатки, очки и каска
  • Ручная пила с курсовым отвалом или электрическая дисковая пила
  • Молоток
  • Ножницы по металлу
  • Нож кровельный
  • Рулетка
  • Распылительное смазочное масло
  • Линейка

Кроме того, проверив угол наклона крыши, вы сможете подогнать листы к конструкции крыши и соответствующим образом закрепить их. В зависимости от уклона вашей крыши от 5º до 10º, от 10º до 15º, от 15º и более, вам потребуются разные нахлесты листов, которые повлияют на количество необходимых листов. Это также повлияет на количество требуемых креплений.

Шаг 1. Резка листов ондулина

После того, как вы проверили, сколько листов кровельного покрытия ондулин требуется, измерьте размер листа и отметьте место, где его нужно разрезать (не забывая соблюдать минимум свес карниза 5см). Резка поперек гофра может выполняться как ручной пилой, так и электропилой.

Если вы используете ручную пилу, убедитесь, что вы распыляете смазочное масло на лезвие перед тем, как начать резку, и через равные промежутки времени во время работы, чтобы избежать прилипания битума к лезвию. Если вы используете электропилу, вам не требуется дополнительная смазка, но всегда надевайте защитное оборудование и обращайтесь к руководству производителя за инструкциями и безопасной эксплуатацией.

Чтобы разрезать гофр (между гребнями), вы можете использовать кровельный нож, чтобы сделать глубокие надрезы на листе ондулина. Затем вы можете согнуть лист по линии разреза, чтобы отделить вырезанные участки.

Шаг 2: Крепление листов ондулина

Существует целый ряд недорогих креплений ондулина, которые помогут вам прикрепить листы к различным конструкциям крыши. Независимо от того, выбираете ли вы гвозди или шурупы, каждый вариант поставляется с прикрепленной цветной водонепроницаемой крышкой (подходящей к вашим кровельным листам). В зависимости от уклона крыши могут потребоваться дополнительные крепления.

Монтаж кровельных листов рекомендуется начинать с конца крыши, противоположного преобладающему ветру. Затем начните чередовать ряды листов с половинным листом, чтобы сформировать макет разорванного листа. Это позволит избежать толщины 4 листов, которые нужно прибить в местах пересечения углов.

Использование гвоздей Monobloc с пластиковой шляпкой Onduline – это стандартное крепление для ваших кровельных листов, которое крепится в заранее определенных точках, соответствующих уклону вашей крыши. Они забиваются сквозь лист и в конструкцию крыши на каждом приподнятом гофре и нахлесте листа, а также с обеих сторон вертикальных стыков.

Шаг 3. Детали крепления карнизов, краев и коньков

После того, как вы зафиксировали все листы крыши, вам нужно будет придать новой крыше последние штрихи и детали, необходимые для поддержания ее чистоты, водонепроницаемости и привлекательного вида. острый круглый год.

Несмотря на то, что вы можете оставить свои кровельные листы с номинальным выступом карниза 5 см, для более плотной отделки с меньшим выступом, почему бы не установить поддон для карниза, чтобы вода не просачивалась в деревянные конструкции? Также имеется Вентиляционная Гребень – прикрепленная к карнизу и коньку, она предотвращает попадание птиц и крупных насекомых в подкровельное пространство, обеспечивая при этом вентиляцию.

Для герметизации карнизов наполнители гофрированных карнизов закроют зазоры в гофре, поддерживая кровельные листы и предотвращая поднятие ветром. А чтобы обеспечить защиту торца крыши тем же материалом, крепления Verge Piece Fixing легко прикрепляются к краям, обеспечивая водонепроницаемую деталь и профессиональную отделку, подобранную по цвету.

Подходящее по цвету крепление конька придает дополнительную водонепроницаемость вдоль конька крыши, а также обеспечивает высокий уровень вентиляции. Как и при установке самого кровельного листа, лучше всего закреплять крепления конька, начиная с конца крыши, противоположного господствующему ветру.

За исключением карнизного лотка, который необходимо установить перед окончательным креплением гвоздями для кровельного листа, все дополнительные детали можно легко добавить после того, как кровельные листы будут установлены и закреплены. Для добавления любой из этих деталей не требуется никаких дополнительных специальных инструментов или оборудования — на самом деле все, что вам нужно, это дополнительные гвозди или шурупы Onduline, а также ваш молоток или отвертка!

Позвольте нам помочь вам

Существует также множество дополнительных деталей, которые вы можете добавить в зависимости от типа вашей крыши и желаемой отделки.
