Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант — крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

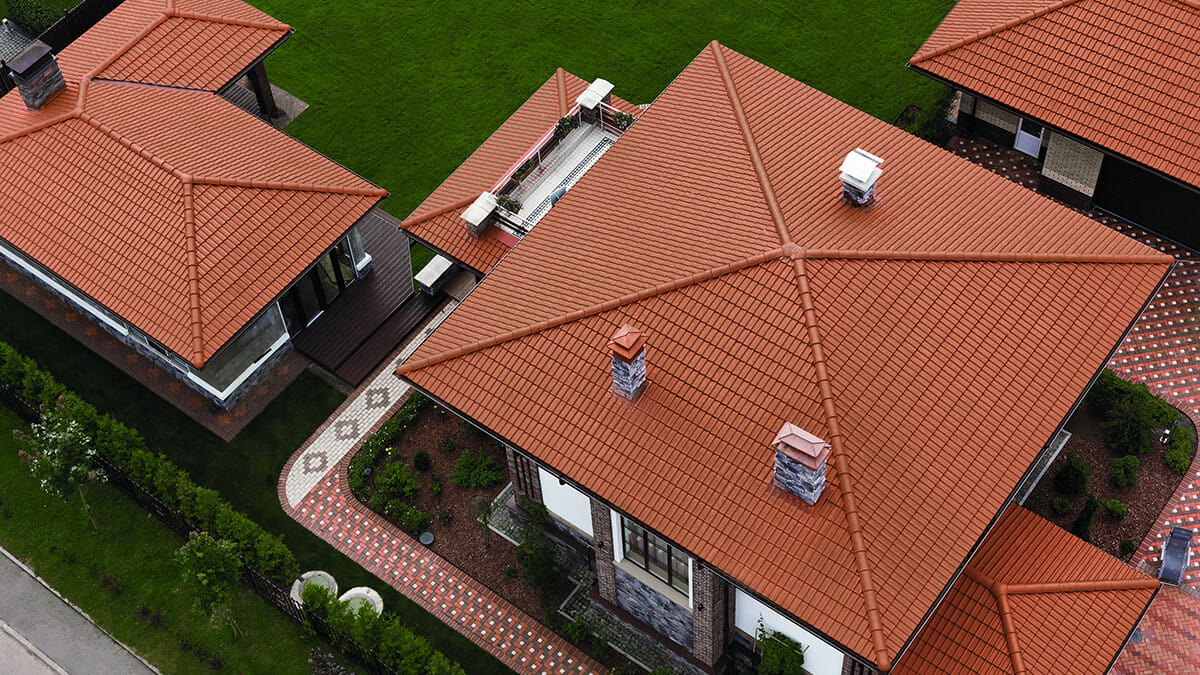

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Шатровая крыша — конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша — стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система — расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат — брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками — чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией:

односкатная;
двухскатная;
четырехскатная;
полувальмовая;
мансардного типа;
шатровая крыша;
4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится:

рассчитать эту величину для каждого ската;
сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил:

необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
длину ската измеряют от нижней части конька до верхней части карниза;
для парапетов, свесов и брандмауэров следует добавить 5% длины;
для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности:

Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

как сделать 4х-скатную крышу своими руками, типы конструкций, монтаж

В нашей стране можно встретить постройки самого разного типа. Это относится и к видам кровли домов. Четырехскатная крыша, как самый распространенный вид верхней части строений, пользуется заслуженным авторитетом по своей относительной простоте конструкции. Ее возведение не требует архитектурных познаний. Поэтому строительство такой конструкции своими силами не отнимет много времени, сил и даже не потребует серьёзных денежных затрат.

Проектирование сложной конструкции

Перед началом работ потребуется эскиз будущей конструкции. Более рациональным следует рассчитать проектирование крыши вместе с самим строением, когда в стены заблаговременно монтируется система ее крепления.

Эскиз внешнего вида крыши должен учитывать местные особенности соседних домостроений, чтобы будущее творение не выглядело вычурным. При этом оно может иметь свой оригинальный дизайн, тем самым выделяясь на фоне похожих строений.

Самым простым и дешевым вариантом является крыша скатная с одной «рабочей» поверхностью. Такой вариант применяют для некапитальных, подсобных помещений и пристроек к основному строению. Для жилой или презентабельной капитальной недвижимости односкатная постройка неприемлема.

Проектирование такой постройки лучше всего передать в руки профессиональным строительным компаниям, которые помогут создать не только красивый вид здания, но и предусмотреть высокое качество и долговечность покрытия. Специалисты помогут определиться и с покрытием для такой крыши, посоветуют лучших производителей по приемлемым ценам, а также позаботятся о том, чтобы дальнейший монтаж был простым и быстрым.

Многоскатные крыши

Разнообразие современных построек поражает. При этом для каждого типа строения сегодня проектируется отдельный вид крыши. Они считаются наиболее практичными и обладают эстетичным видом.

Крыша многоскатная имеет две и более наклонных поверхностей, отчего образуется чердак с системой крепления такой крыши. Стоит отметить, что чердачное помещение в этом случае можно выгодно использовать под полезную жилую площадь в жилище.

Конструкций многоскатных крыш достаточно много, их выбор зависит от желания и финансовых возможностей будущего ее хозяина. Наиболее распространенными являются крыши четырехскатные. Они всегда изящны, надежны и удобны в ремонте.

Шатровая, вальмовая и датская

Не удивительно, что именно эти покрытия для домов заняли почетное место лидера в нашей стране. Они не только гармонично смотрятся, но и имеют долгий срок эксплуатации. А ремонтные работы на них можно проводить как своими силами, так и пользуясь услугами квалифицированных специалистов и профессиональных строительных компаний.

Основные виды такого типа конструкций:

Шатровая.
Вальмовая.
Полувальмовая (голландская или датская).

Особенностью шатровой крыши является один верхний угол над центром строения. Он образован путем схождения в него наклонных поверхностей крыши.

Для вальмовых крыш присущи две формы наклонных поверхностей:

трапециевидная;
треугольная.

Треугольная поверхность называется «вальмой». При этом соединяющиеся между собой трапециевидные поверхности сверху образуют горизонтальный стык в виде линии, называемой «коньком». Если вальма имеет ломаную поверхность, например, под вертикальное остекление (датский вариант), или трапециевидные стороны крыши имеют скосы (голландский вариант), то такие виды кровли именуются полувальмовыми.

Полувальмовая крыша является прекрасным штрихом в художественном оформлении всего строения.

Особенности монтажа

Четырёхскатная крыша, как и иные виды крыш, монтируется на деревянный квадрат или прямоугольник, сложенный из брусьев. Он называется мауэрлат. Мауэрлат жестко крепится к верхней части стен и фиксируется на них так, чтобы предотвратить его сдвиг или срыв вместе с крышей под действием ветров.

Схождение наклонных поверхностей у шатровой крыши обеспечивается вертикальным брусом, стойкой, установка которого может составлять конструкцию мауэрлата. Для легких строений типа беседок вертикальный брус иногда отсутствует.

Схождение трапеций у вальмовой крыши фиксируется на брусе коньковом. Это самая верхняя часть крыши (не считая дымовой трубы). Диагональные стропила соединяют углы мауэрлата с двумя краями конька. К ним фиксируются стыки треугольной и трапециевидной сторон крыши.

Самые длинные вертикально-наклонные балки, на которые укладывается мягкая и жесткая кровля, называются стропилами вальмовыми и трапециевидными. При этом вторые делятся на основные и промежуточные. Основные фиксируют оба края конька, промежуточные располагаются между ними. Стропила меньшей длины называются укороченными или «нарожниками». Первые монтируются на края трапециевидных скатов, вторые — на вальму.

Фиксация мауэрлата, всех видов стропил, конька между собой производится раскосами, затяжками, подкосами, представляющими собой короткие балки. Иногда используются «косынки», прибоины, вырезаемые из широких досок. По форме они являются треугольниками или трапециями и применяются как дополнительная фиксация к наклонным балкам.

Крепление всех указанных частей конструкции кровли производится гвоздями длиной не менее 200 мм и соответствующего этому размеру скобами. Толщина боковых и несущих брусьев имеет размеры в поперечнике 150 на 200 мм. Для остальных достаточно иметь поперечник размерами 50×100 мм и 100×150 мм. Доски, которые несут на себе кровлю, имеют размеры 20×100 мм в поперечнике. Расстояние между стропилами под скаты в большинстве случаев равно 200 мм.

Обязательно следует предусмотреть карнизные свесы для водостока — продолжающиеся части наклонных поверхностей кровли, выступающие за габариты самого здания.

Вальмовая конструкция поверхности дома

Четырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Монтаж кровли своими руками

Крыша четырехскатная своими руками, вполне выполнимая задача. Уникальность такого вида конструкций заключается в том, что все строительные работы без труда можно выполнить самостоятельно. Впрочем, эксперты рекомендуют как минимум проконсультироваться со специалистами, прежде чем приступать к работе.

Для начала работ требуются следующие условия:

просторная строительная площадка с местом отдыха;
зона для подъема стройматериалов в места строительства купола;
ручные грузоподъемные механизмы;
отсутствие источников открытого огня с подветренной стороны.

После готовности эскиза желательно провести пробную примерку по месту мауэрлата и стойки со шпренгелем, стропил и подкосов. Это даст возможность оценить фактическую сложность работ и заблаговременно дополнить места их монтажа вспомогательными средствами для обеспечения техники безопасности.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Для обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

Четырехскатная крыша — особенности монтажа стропильной системы своими руками

Четырехскатная крыша, именуемая также вальмовой — наиболее популярна при строительстве индивидуального жилья в большинстве европейских стран. Кроме, пожалуй, Скандинавии, схожей климатом и строительными традициями с центральной и северной Россией. Варяги, так же как и восточные славяне, предпочитали строить из цельной древесины и устраивать простые двускатные кровли. В наше время всеобъемлющей глобализации подвержены все отрасли человеческой деятельности, в том числе архитектура и строительство. Вальмовая крыша загородного дома ныне полюбилась жителям стран СНГ и стала неотъемлемой частью пейзажа наших поселков и небольших городов.

Отметим плюсы и минусы четырехскатной крыши в сравнении с более распространенной и конструктивно простой двускатной.

Преимущества вальмовой крыши:

Правильно сконструированная и собранная вальмовая крыша за счет отсутствия вертикальных торцевых стен (фронтонов или щипцов) обладает низким сопротивлением воздушным потокам. Соответственно, наилучшим образом противостоит ураганным ветрам и менее подвержена разрушению кровли в местах карнизных свесов (щипцовых не имеет).
Четырехскатная крыша за счет угловых ребер, сходящихся к опорной балке конька, имеет жесткую конструкцию и не подвержена сколько-нибудь серьезным деформациям.
Вальмовая крыша позволяет соорудить большие свесы со всех четырех сторон здания, тем самым защитив фасады от осадков.
Четырехскатная крыша делает дом с мансардой визуально более низким. Это важно, когда здание нужно встроить в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
Вальмовая крыша красива. Хотя и не все с этим согласны.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки вальмовой крыши:

Крыша с четырьмя скатами сложнее двускатной и, соответственно, дороже. Правда, нет надобности в кирпичной кладке фронтонов. Поэтому не факт, что вальма обойдется в большую сумму.
Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа
Скаты со всех сторон «съедают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет значение.
Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно.
Мансардные окна, часто используемые для освещения пространства под вальмой, имеют один, но существенный недостаток: их нужно обязательно закрывать перед дождем. В противном случае на полу будет лужа. С обычными, вертикальными окнами, размещаемыми в стенах фронтона при двух скатах, такой проблемы нет. Хотя, и в четырехскатную крышу можно красиво встроить вертикальные окна.

Еще один вариант встройки в крышу полноценных окон.

Классическая крыша с четырьмя скатами предполагает прямые, без переломов стропила, угловые ребра начинаются от конька, все свесы находятся на одной высоте.
Основной тип четырехскатной крыши. Две торцевые стороны имеют форму треугольника, другие две — трапеции. Большие свесы хорошо защищают фасад от осадков, да и вокруг дома можно спокойно обойти в дождь.
Шатровая крыша представляет собой разновидность четырехскатной, в которой все ребра сходятся в одной центральной точке.
Шатровая крыша больше подходит для квадратного плана дома
Датская вальмовая крыша — разновидность четырехскатной крыши с расположенными в верхней части коротких скатов фронтонами.
Схема стропильной системы датской четырехскатной крыши. Небольшой щипец в верхней части короткого ската используют для вентиляции или освещения.
В датскую крышу можно встроить полноценные вертикальные окна.
Вертикальные окна
Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце.
Такой тип крыши называют голландским
Полувальмовая крыша (также называемая полувальмовая с фронтоном) на самом деле является разновидностью двускатной, так как все стропильные ноги, опирающиеся на мауэрлат, установлены на длинной стороне и параллельно друг другу.
Полувальмовая крыша
Ломаная четырехскатная крыша еще именуется мансардной вальмовой. Она сложнее в изготовлении, но позволяет отвести большую площадь под жилые помещения.
Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже
Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы.
Ломаная четырехскатная крыша
Вальмовая крыша может быть не только четырехскатной, возможны различные комбинации разных типов конструкций.
Комбинированный тип крыши, где объединена вальмовая и двухскатная конструкция.
Многоскатная вальмовая крыша
Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной.

Рассмотрим, как сделать четырехскатную крышу самостоятельно, при этом обеспечив ее надежность и прочность. Выберем несложную конструкцию с центральной опорой.

Так как только часть стропил в центральном секторе длинной стороны имеют полную длину и сходятся в зоне конька, не вся стропильная система может быть стянута затяжками — в зоне вальм они не будут работать так, как в двускатной крыше. К тому же часто в борьбе за высоту мансардного этажа мауэрлат располагают значительно выше плоскости пола и балок (затяжек). Поэтому будем исходить из того, что в нашем случае стропильная система четырехскатной крыши не будет использовать затяжки как элемент конструкции. Основную нагрузку в центре крыши будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Коньковую опорную балку должны поддерживать стойки. Чтобы воспринимать довольно солидную нагрузку от них, в идеальном случае внизу должна находиться внутренняя несущая стена. Если таковой нет, балки перекрытия должны быть довольно мощными, чтобы выдержать вес центральной части крыши. В случае, если первый этаж перекрыт сборными железобетонными плитами перекрытия, их несущей способности, как правило, достаточно и опоры стойки можно ставить на плиты через горизонтальный деревянный брус.

Не обязательно опора должна располагаться в зоне конька. Стойки могут размещаться по сторонам от конька, то есть зон опирания, расположенных вдоль конька может быть две и более.

На фото видно, что конек не опирается на стойки.

Опирание конька происходит по обеим сторонам вдоль конька на стойки. В данном случае стойки поддерживают непосредственно стропила, балка не применялась. Каждому стропильному брусу соответствует своя стойка. Довольно прочное решение.

Четырехскатную крышу над небольшим строением можно смонтировать без стоек

При небольших пролетах (до 4 метров) можно обойтись без стоек. Однако если есть возможность, хотя бы в зонах пересечения конька с накосами стоит разместить по одной затяжке и стойке.

Небольшое строение перекрыто без использования стоек или затяжек

Стропильная система шатровой крыши практически идентична вальмовой четырехскатной. Лишь вместо конькового бруса рекомендуется установить центральную опору. Или устроить замкнутый опорный контур из балок и стоек.

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш.

Первым делом, как и во всех типах крыш, монтируется мауэрлат. Для каркасных домов это верхняя обвязка стеновой панели, для срубов — верхний венец. В качестве мауэрлата используют деревянный брус сечением от 10х10 см, чаще не менее 10х15 или 15х15 см. Необходимо стремиться к тому, чтобы он был цельным по всей длине. Креплению бруса необходимо уделить особое внимание. Для каменной стены идеальным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заранее вмонтированными в него закладными деталями (шпильками с резьбой от М12 и выше). Если такой возможности нет, придется закрепить в кладке шпильки с металлическими распорными дюбелями.

Схема крепления мауэрлата в каменную кладку

Соединения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Надежно должны быть связаны углы металлическими пластинами, уголками, скобами.

Схема расположения мауэрлата на стене. Обратите внимание на стык элементов и соединение углов. Справа показана установка бруса на монолитный пояс.

Следующий шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, как правило, выбирают брус 10х10-10х15 см, для балки более высокого сечения: 8х16, 10х20 и более. Оптимальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку меньше крутит при высыхании. Это же правило справедливо и для стропильного бруса.

Стойка и опорная балка в данном случае расположены параллельно коньку

В каркасно-щитовых домах опорные балки зачастую не применяются, ставят только стойки с шагом стропил. В любом случае на конек ставят брус, только меньшего сечения. Можно использовать рядовой стропильный элемент. Конек опирают на временные стойки, которые потом снимают. Конек служит направляющим элементом для монтажа всей конструкции.

Устанавливаются стойки в каркасном доме. После монтажа стропил их обрезают на нужной высоте.

Такой опорный контур ставят под шатровую крышу, он заменяет центральную опору

В третью очередь ставят угловые (накосные) стропила. Нагрузки на них выше и сечение должно быть выше. Хотя иногда предпочитают сначала поставить рядовые полной длины, и уж затем монтировать накосы. Это непринципиально.

Стропильная система вальмовой крыши деревянного сруба. В данном случае обошлись вообще без стоек, вместо этого стянули верхнюю часть стропил двойными горизонтальными стяжками. Стропила на стену сруба лучше монтировать на скользящих опорах.

Сначала монтируются стойки и коньковая балка. Следующим этапом накосные стропила, ставятся рядовые. Угловые (накосные) стропила монтируются из бруса того же сечения, что и остальные. Это неправильно. Нагрузка на него значительно выше и сечение должно быть мощнее.

Скользящие опоры — лучшее решение крепления стропил к стене для сруба

Затем монтируются оставшиеся стропильные ноги, в том числе укороченные. Сами стропила должны быть цельными, в крайнем случае на стык необходимо установит накладки длиной не менее 1,5 метра и закрепить их с обеих сторон в нескольких точках. Соединения деревянных элементов можно производить нахлестом, с помощью накладных металлических пластин. В зонах опирания стропил на мауэрлат и балки следует делать опорные врубки и использовать прочные металлические элементы.

Так крепят стропила к мауэрлату и балкам

В соответствии с таблицей можно ориентировочно определить сечение деревянного бруса для стропильных ног.

Для углового стропила полученное значение нужно увеличить не менее чем в 1,5 раза

Стропильная система готова. Теперь необходимо выбрать тип кровли и заняться устройством подходящего для него основания: сплошного настила или обрешетки, при необходимости контррейки и ветрозащиты.

Четырехскатная крыша своими руками — вполне посильная задача, по крайней мере, для несложного в плане дома. Общие принципы для всех разновидностей вальмовой крыши: мауэрлат должен быть хорошо зафиксирован и соединен на углах, начинать нужно с конька, стойки нуждаются в хорошем основании. Необходимо обеспечить надежное опирание крыши при большом пролете и следить за надежностью всех соединений.

Фиксация элементов будет лучше при использовании специальных современных металлических крепежных элементов для дерева, да и работать будет легче. Конечно, необходимо обладать хотя бы начальными навыками плотницких работ. Очень помогает наличие электроинструмента: дрели, дисковой или бензопилы. Также необходимо запастись ручным инструментом: пилами, стамесками, молотками. Понадобятся измерительные устройства: столярный уровень, отвес, рулетка, шнур.

Соединение конька 4 х скатной крыши

Четырехскатная крыша: виды конструкции + устройство своими руками

Содержание

Видео-рекомендации по теплоизоляции скатной крыши ↑

Преимущество и недостатки конструкции ↑

Преимущества вальмовой крыши:

Правильно сконструированная и собранная вальмовая крыша за счет отсутствия вертикальных торцевых стен (фронтонов или щипцов) обладает низким сопротивлением воздушным потокам. Соответственно, наилучшим образом противостоит ураганным ветрам и менее подвержена разрушению кровли в местах карнизных свесов (щипцовых не имеет).
Четырехскатная крыша за счет угловых ребер, сходящихся к опорной балке конька, имеет жесткую конструкцию и не подвержена сколько-нибудь серьезным деформациям.
Вальмовая крыша позволяет соорудить большие свесы со всех четырех сторон здания, тем самым защитив фасады от осадков.
Четырехскатная крыша делает дом с мансардой визуально более низким. Это важно, когда здание нужно встроить в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
Вальмовая крыша красива. Хотя и не все с этим согласны.

Недостатки вальмовой крыши:

Крыша с четырьмя скатами сложнее двускатной и, соответственно, дороже. Правда, нет надобности в кирпичной кладке фронтонов. Поэтому не факт, что вальма обойдется в большую сумму.

Разновидности четырехскатной крыши ↑

Классическая крыша с четырьмя скатами предполагает прямые, без переломов стропила, угловые ребра начинаются от конька, все свесы находятся на одной высоте.

Особенности конструкции стропильной системы ↑

Последовательность монтажа четырехскатной крыши ↑

Устанавливаются стойки в каркасном доме. После монтажа стропил их обрезают на нужной высоте.

В соответствии с таблицей можно ориентировочно определить сечение деревянного бруса для стропильных ног.

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Содержание

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Установка и монтаж конька крыши, дефекты крепления или почему под конек задувает снег?

28.02.2017 260 Просмотров

При использовании жестких кровельных материалов, таких как асбоцемент, металлочерепица и т.п., естественным образом возникает проблема герметизации соединений плоскостей и переходов.

Любой вариант сочленения образует щель, которая должна быть надежно укрыта, иначе она образует участок активных протечек.

Поскольку сам по себе кровельный материал — листовой, то для решения вопросов стыкования плоскостей выпускаются специальные элементы — доборы.

Они разрабатываются таким образом, чтобы обеспечивалась необходимая защита от попадания воды в подкровельное пространство, а также чтобы внешний вид соответствовал по всем параметрам исходному типу материала, создавая комплект из однотипных элементов. Одним из них является конек крыши.

Конек крыши — что это за кровельный элемент?

Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.

Выполняет две основные функции:

Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.

Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.

Конек на крыше дома: фото элемента

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.п.
Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля. Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Из каких элементов состоит конек для кровли

Узлы конька кровли имеют сложный состав. Кроме коньковой планки —

доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.

Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:

Размеры крыши.
Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.

Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.

Из каких элементов состоит узел конька

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

Вентилируемый конек кровли

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Установка конька крыши начинается с установки гидроизоляции:

Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

Уплотнитель и вентиляционная лента

Другие виды доборных элементов

Кроме коньков, изготавливаются:

Ендовы. Оформление стыков плоскостей во впадинах.
Стеновые уголки. Оформляют места примыкания кровли к стенам.
Карнизные и ветровые планки.
Оконные сливы.
Снеговые барьеры. Удерживают снежные массы от нештатного схода с крыши.

Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.

Полезное видео

Монтаж конька вы можете просмотреть на видео ниже:

Конструкция четырехскатной крыши и монтаж своими руками

Проектирование сложной конструкции

Многоскатные крыши

Шатровая, вальмовая и датская

Основные виды такого типа конструкций:

Шатровая.
Вальмовая.
Полувальмовая (голландская или датская).

Для вальмовых крыш присущи две формы наклонных поверхностей:

Полувальмовая крыша является прекрасным штрихом в художественном оформлении всего строения.

Особенности монтажа

Вальмовая конструкция поверхности дома

Монтаж кровли своими руками

Для начала работ требуются следующие условия:

просторная строительная площадка с местом отдыха;
зона для подъема стройматериалов в места строительства купола;
ручные грузоподъемные механизмы;
отсутствие источников открытого огня с подветренной стороны.

Процесс создания

Водослив на крышах

Архитектурные и конструктивные особенности многоскатных крыш

Вместо классической двускатной крыши в строительстве сегодня нередко применяется крыша 4-х скатная, отличающаяся от первой тем, что фронтоны в ней отсутствуют и заменены треугольными скатами, срезающими крайние участки конька крыши (Рис. 1). Четырехскатная крыша характеризуется тем, что карнизы имеются не только по двум продольным фасадам здания, как при двускатной, а по всему его периметру.

Если очертание здания в плане представляет собой не элементарный прямоугольник, а более сложные (показанные на Рис.1) фигуры — прямоугольники с выступами, то число скатов получится больше четырех, и в этом случае приходится характеризовать отдельно вид крыши над отдельными частями здания.

Рис.1. Схемы 3-х и 4-х скатных крыш

Так, например, основной прямоугольник может быть покрыт на четыре ската, а выступ на два ската с фронтоном на торцевом фасаде (так, как показано на Рис. 1). Или же крыша выступа может быть 4-х скатной (вернее 3-х скатной). Выбор того или иного решения производится по архитектурно-планировочным или экономическим соображениям.

Рис.2 (а, б). Площадь скатов 4-х скатной и 2-х скатной крыши

Если сравнить поверхность кровли при 2-х скатном и 4-х скатном решении, то можно заметить, что в обоих случаях поверхности кровли окажутся одинаковыми. Попробую пояснить на примере.

Пусть угол наклона кровли к горизонту равен “α”, высота подъема крыши “h” (см. Рис.2). Далее, пусть длина торцевого фасада равна “a”. Тогда площадь скошенной треугольной части ската 4-х скатной крыши будет равна:

Площадь одного из отрезанных от основного ската треугольников 2-х скатной крыши составит:
Тогда площадь 2-х таких треугольников будет равна:

Таким образом, можно сделать вывод, что 4-х скатная крыша выгоднее 2-х скатной, т.к. при одинаковой площади кровли в первом случае отпадает необходимость устройства фронтонов и, несмотря на то, что увеличивается протяженность свесов или карнизов, а также число водосточных труб и протяженность желобов, четырехскатная крыша остается все же более экономичной. Однако, при 4-х скатной крыше усложняется конструкция стропильной системы вследствие увеличения числа скатов и образования пересечений их между собой.

Пересечения скатов, образующие выступающий угол, т.е. пересечения от которых стекает вода по скатам, называются ребрами крыши (конек представляет собой горизонтальное ребро, тогда как собственно ребра представляют собой линии, наклоненные к горизонту). Пересечения с входящим углом, т.е. наклонные пересечения, к которым стекают по скатам вода, называются ендовами или разжелобками. Если все скаты крыши имеют одинаковый угол, то в горизонтальной проекции (на плане крыши) пересечения будут проектироваться линиями, разделяющими угол между основанием скатов пополам, т.е. при прямоугольной форме отдельных частей плана крыши ребра будут изображаться в плане линиями, проведенными под углом 45° к периметру стен.

Стропильная система четырехскатных (вальмовых) крыш

При 4-х скатных крышах прогоны образуют замкнутый в плане контур (см. Рис.3), подобный контуру горизонтальной проекции плана здания. По линиям пересечения скатов (по ребрам и ендовам) располагаются так называемые диагональные или вальмовые стропила, имеющие более значительную длину, чем нормальные стропильные ноги, идущие вдоль скатов.

В промежутках между верхними точками пересечения вальмовых стропильных ног укладываются нормальные стропильные ноги, как в двухскатных крышах. В промежутках же между точками пересечения и нижними концами вальмовых ног размещаются более короткие стропила, называемые нарожниками. Таким образом, при 4-х скатной крыше число разнообразных элементов стропильных конструкций значительно больше, чем в двухскатной. Это обстоятельство без сомнения удорожает конструкцию стропильной системы 4-х скатной крыши по сравнению с 2-х скатной.

Рис.3. Стропильная система четырех скатной крыши (план + разрезы)

готовые и типовые. Каталог содержит планировки, планы и чертежи

Красивые проекты домов с четырехскатной крышей: фото, каталог

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатные крыши частных домов имеют прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с вальмовой крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 для двухэтажных и одноэтажных домов площадью от 100 м2 предусмотрены четырех скатные крыши домов вальмового типа. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2017 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный авторский дизайн домов с четырехскатной крышей. Также может быть изменена планировка домов с четырехскатной крышей.

Планы проектов домов с четырехскатной крышей: особенности кровельной конструкции

Кровля с четырьмя скатами может выполняться вальмовой или шатровой. Шатровая кровля имеет скаты, сходящиеся в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты домов с четырехскатной крышей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы домов с четырехскатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°ﹾ.
Наличия мансардного этажа. Если планировка проектов домов с четырехскатной крышей предусматривает наличие этого помещения этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Каков оптимальный угол наклона крыши?

Не будет преувеличением сказать, что крыша является наиболее важной частью оболочки здания и, следовательно, наиболее важным капиталовложением. Также не будет преувеличением сказать, что сейчас мы пользуемся более широким ассортиментом кровельных материалов и кровельных систем, чем когда-либо в истории. Однако не каждая кровельная система работает во всех сферах применения. Чтобы найти подходящую систему, необходимо взвесить множество переменных, включая стоимость, вес, срок службы, требования к техническому обслуживанию и, что наиболее важно, эстетику.Из всех этих переменных наклон крыши (он же «уклон»), пожалуй, самый важный.

Выбранный уклон крыши влияет на дренаж, требования к техническому обслуживанию и используемые материалы больше, чем любой другой отдельный фактор. Это считается основным фактором при проектировании крыши. Это также оказывает большое влияние на законченный стиль здания, будь то крыша с крутым скатом, видимая с уровня улицы, или конструкция крыши с низким уклоном с меньшим визуальным воздействием. Понимание основных коммерческих кровельных систем и того, как на их характеристики влияет наклон крыши, имеет решающее значение для максимальной эффективности покрытия.

Шаг крыши
Уклон или уклон крыши обычно выражается как величина вертикального подъема (в дюймах) на каждый фут горизонтальной длины вдоль фронтона. Крыша с подъемом в шесть дюймов на фут будет называться крышей 6/12. Обычные скатные крыши с уклоном от 4/12 до 9/12 являются наиболее распространенными в жилых помещениях. Крыши с уклоном более 9/12 (37 градусов) называются крутыми скатными крышами.

В коммерческих работах чаще всего используются малоскатные крыши (с уклоном от 2/12 до 4/12).Крыши с уклоном менее 2/12 считаются плоскими, хотя технически они имеют некоторый уклон. Минимально допустимый уклон для дренажа составляет ¼ дюйма на фут.

Крыши с более крутым уклоном обычно более приятны на вид и служат дольше, так как вода немедленно стекает и предотвращается образование ледяных дамб. Однако они также стоят дороже из-за дополнительных материалов, необходимых для их строительства, и непрактично высоки для больших зданий.

Выбор кровельного материала во многом зависит от уклона крыши.Например, однослойные крыши или крыши с факельным опусканием не подходят для работы на высоких уклонах. С другой стороны, визуально привлекательные кровельные материалы, такие как черепица или черепица, не подходят для крыш с низким уклоном.

Дополнительные факторы
Конечно, наклон крыши — не единственный фактор при выборе системы. Часто решающим фактором является вес крыши. Например, крыша с озеленением и балластом может создавать значительную нагрузку на элементы конструкции. Точно так же подкладка и изоляция крыши могут исключить из рассмотрения некоторые кровельные материалы.Кровля, наносимая горячим способом или факельным опусканием, несовместима с изоляцией из жесткого пенопласта. По оценке Инженерного корпуса армии, 75% кровельной промышленности состоит из ремонта существующих конструкций, поэтому такие проблемы, как строительный шум, опасность возгорания, дыма и доступ к зданиям, также могут иметь значение.

Гонт и черепица
Для крутых и обычных скатных крыш (4/12 и выше) черепица и черепица являются привлекательным вариантом, которые хорошо работают. Асфальт наиболее экономичен.Плитка обеспечивает долговечную крышу при минимальном уходе. Синтетическое дерево и сланец прочны, долговечны и выглядят идентично натуральным материалам, которые они имитируют. Для обычных и крутых кровель лучше всего подходят битумная черепица и черепица. Они использовались для кровли на протяжении сотен лет, и до сих пор остаются отличным выбором для обычных крыш.

Глиняная плитка и натуральный сланец зарекомендовали себя веками, а современные изделия прослужат всю жизнь при правильном применении.Гарантия на 75 лет не редкость. Основным недостатком плитки является ее стоимость и вес. Глиняная плитка стоит от 6 до 10 долларов за квадратный фут в большинстве районов страны. Настоящий шифер как минимум вдвое больше. Бетонная черепица доступна по ценам, аналогичным глиняной, и может имитировать как шифер, так и глиняную черепицу. Как правило, на них действует гарантия не менее 30 лет. Все три продукта, глина, бетон и шифер, весят от 900 до 1200 фунтов на 100 квадратных футов, поэтому настил крыши и несущая конструкция должны выдерживать этот дополнительный вес.

Битумная черепица — наиболее часто используемый кровельный материал в Северной Америке. Они экономичны, универсальны и хорошо подходят для большинства скатов крыш жилых домов. Их легко установить, они относительно долговечны и доступны практически в любом цвете и стиле, который только может пожелать архитектор. Асфальтовая черепица, вероятно, является наиболее доступным вариантом кровли для крыш с умеренным и крутым уклоном, по цене от 50 центов до 1,50 доллара за квадратный фут. Они весят не менее 250 фунтов на 100 квадратных футов на легкой стороне кровельных материалов.

Главный недостаток битумной черепицы связан со сроком службы. Кровельная черепица из асфальта бывает разных сортов с ожидаемым сроком службы 20-50 лет в зависимости от цены. Однако в некоторых ситуациях проблемы с долговечностью и износ или выход из строя материалов возникают раньше, чем ожидалось. Следует отметить, что в отличие от других продуктов, упомянутых до сих пор, битумная черепица может использоваться на крышах с низким уклоном с уклоном от 2/12 до 4/12, но для них требуются специальные подкладки и методы установки, чтобы справиться с заторами льда и другой водой. вопросы.

Металлическая кровля
Двумя наиболее распространенными металлическими кровельными материалами являются окрашенный алюминий и сталь. Медь и нержавеющая сталь также являются вариантами металлической кровли, но их стоимость достаточно высока, поэтому они используются редко. Алюминий стал лучшим выбором, потому что он не ржавеет, приглушает звук дождя и может имитировать тряску кедра, плитки и шифера.

Металл можно использовать в качестве кровельного материала на любом скате кровли. Для конструкционной кровли с низким уклоном обычно используют фальцевую кровлю.Некоторые металлические кровли с низким уклоном требуют механической фальцовки во время установки крыши для обеспечения водонепроницаемости. Закаточный аппарат просто прокатывают по панелям, чтобы загибать швы панелей вместе. Металлические кровли имеют более длительный срок службы по сравнению с другими вариантами кровли с низким уклоном. Исследование 2005 года, проведенное Ducker International, показало, что респонденты ожидали, что металлические крыши прослужат 40–17 лет дольше, чем построенные, и на 20 лет дольше, чем однослойные системы.

Обычно металлические кровельные системы весят от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых легких кровельных продуктов.Поскольку металлическая кровля состоит из больших панелей, ее также проще всего установить. Таким образом, металлические крыши могут обеспечить простую установку, длительный срок службы, низкие требования к техническому обслуживанию, легкий вес и отвечать требованиям устойчивости и возможности вторичной переработки.

Нравится:

Нравится Загрузка …

Связанные

Как это повлияет на ваши решения о кровле?

Главная »Блог» Геометрия крыши: как форма вашей крыши влияет на ваши решения о кровле?

5 июля 2017 г. | Рубрика: Разные статьи, Исследование

Вот кое-что, о чем вы могли не подумать, что влияет на характеристики крыши: геометрия крыши.Как форма вашей крыши влияет на ваши решения о кровле? По мере чтения мы рекомендуем вам обращаться к нашему онлайн-глоссарию кровельных терминов.

УРОВЕНЬ КРЫШИ

Наклон или крутизна крыши часто называют величиной вертикального подъема на 12-дюймовом горизонтальном участке. Например, крыша с уклоном 5:12 будет подниматься вертикально на 5 дюймов на каждые 12 дюймов, когда она идет назад по горизонтали. Существуют приложения для смартфонов, с помощью которых можно «увидеть» скат крыши с земли.Уклон крыши играет роль в определении того, какие кровельные материалы подходят, какие существуют варианты вентиляции, а также стоимость труда по ремонту или замене крыши. Кроме того, уклон крыши может повлиять на расположение желобов у нижнего края крыши, так что вода собирается и отводится должным образом.

Низкий уклон
Крыши до 3:12 обычно считаются «пологими». В жилых помещениях мы видим более низкие скатные крыши как часть архитектурного дизайна дома.Мы также иногда видим низкие крыши только на определенных участках дома, например, на крыльцах. Еще одна распространенная область для этих крыш — промышленные дома. Что касается металла, то при уклоне ниже 2:12 следует использовать только фальцевую кровлю с механическим фальцем. В этом стиле металлической крыши швы между панелями фактически загибаются, чтобы быть водонепроницаемыми. Для крыш с уклоном 2:12 и более хорошо подходят такие продукты, как наш стоячий фальц ClickLock. Затем, когда вы попадаете на крышу с уклоном 3:12 или более, можно использовать большинство других металлических крыш, и это обычно является требованием к уклону для асфальтовой черепицы.
Шаг, доступный для ходьбы
Конечно, когда дело доходит до наклона или крутизны вашей крыши, представление одного человека о «проходимости» может совпадать с представлением другого человека о том, что «я ни за что не смогу подняться туда!» И, как правило, мы поощряем людей делать что-то на своих крышах и все, что находится на их крыше (слуховые окна, дымоходы, световые люки, трубы и т. Д.), Что никогда не потребует от них лазить туда! Но, как правило, подрядчики подходят к работе на крышах с уклоном более 6:12 немного иначе, чем на крышах с более низким уклоном, и их подход также выходит на другой уровень в 8:12.По мере того, как крыши становятся более крутыми, могут потребоваться дополнительные средства безопасности и дополнительное время для кровельных работ. Все это влияет на стоимость. Одним из преимуществ металлической кровли является то, что по ней можно ходить даже с возрастом. Для крыш, по которым можно ходить, многие металлические крыши с более тяжелым профилем, такие как профили из тряски и черепицы, будут иметь дополнительные укрепляющие подкладки из пенопласта, чтобы облегчить хождение по крыше. Их можно использовать на всей крыше или только в зонах движения, например вокруг дымоходов, слуховых окон и т. Д.
High Pitch
Мы часто видели металлические крыши и другие, более декоративные крыши, которые использовались в домах с круто скатными крышами. В таких домах эстетика крыши играет большую роль. Крыша становится такой важной частью внешнего вида дома, что владельцы недвижимости ищут кровельные продукты с дополнительными дизайнерскими особенностями и красотой. Еще одна вещь, о которой следует помнить при работе с крышами с высоким скатом, — это то, что кровельные работы могут быть очень дорогостоящими. При нехватке квалифицированных специалистов эта стоимость быстро растет.Таким образом, прочная крыша, которая избавит от необходимости в будущем ремонте или замене, может быть очень разумным выбором и хорошим способом для владельцев недвижимости защитить себя от непомерных затрат на крышу в будущем.
Мультискатная
Некоторые дома спроектированы с несколькими скатами крыши. Это может включать в себя переходы на крыше от одного ската к другому, или это может включать в себя различные уклоны крыши, встречающиеся в впадинах или вальмах на крыше. Все это может быть непростой задачей, требующей предусмотрительности и навыков со стороны специалистов по кровельным работам.Например, это может сильно повлиять на лечение бедра, когда ряды опоясывающего лишая, прилегающие к бедрам, не «совпадают» из-за различного шага. Если в вашем доме несколько скатов крыши, обязательно обсудите со своим подрядчиком, как именно эти участки будут обрабатываться.

КОНСТРУКЦИЯ КРЫШИ

Дизайн крыши определяется архитектурным стилем дома. В то время как многие жилые крыши представляют собой прямые двускатные крыши «Обычная ваниль» с небольшой сложностью, другие представляют собой Rocky Road с посыпкой и фисташковыми орехами наверху — сложные линии крыши, которые, хотя и выглядят привлекательно, могут действительно повлиять на динамику ремонта и замены крыши.Что-нибудь из следующего похоже на вашу крышу?

Вальмовые крыши
Когда вы думаете о крыше, у которой есть только передняя и задняя части, это обычно двускатная крыша. Однако четырехгранная крыша обычно является вальмовой. Одним из основных факторов, которые следует учитывать при выборе вальмовой крыши, является то, что наверху крыши часто бывает очень мало пиков или коньков. В результате получение достаточной вытяжной вентиляции на крыше может стать проблемой. Кроме того, доступ к крутой вальмовой крыше может занять очень много времени у кровельных подрядчиков.
Мансардные крыши
Распространенные в архитектуре во французском стиле, а также в некоторых современных домах середины века, мансардные крыши представляют собой крутые крыши, часто покрывающие стены верхнего этажа дома. Иногда они скрывают плоскую или очень пологую крышу поверх конструкции (которая может иметь особые потребности). Самая большая проблема с мансардными крышами заключается в том, что их почти вертикальный уклон может привести к смещению многих кровельных материалов с места по мере их старения. По этой причине блочная металлическая кровельная система может быть отличным выбором для мансардных крыш.Еще одна частая проблема мансардных крыш — окна, которые либо вставляются в мансарду, либо выступают из нее. Эти окна потребуют тщательной оклейки.
Крыши с А-образной рамой
Крыши с А-образной рамой имеют ту же проблему, что и мансардные крыши, в том, что многие кровельные материалы хотят выскользнуть из места на почти вертикальных поверхностях. У них также часто есть двери и окна как часть поверхности крыши. Дополнительная проблема A-Frames заключается в том, что, находясь на уровне земли, они более подвержены повреждениям с течением времени.Это может произойти из-за косилок, вещей, прислоненных к дому и т. Д. По этой причине крыша с А-образной рамой действительно выигрывает от прочной, долговечной крыши, которую нелегко повредить.
Колоколообразные крыши
Колоколообразные крыши могут иметь выпуклые изгибы, вогнутые изгибы или и то, и другое! Мы часто видим эти крыши на проектах домов французских провинций и акадцев. Выполнение изгибов может быть очень трудным для металлических кровель с вертикальным швом, но обычно это легко сделать с горизонтальными металлическими крышами из гонтовой черепицы.Одна проблема с крышами такой конструкции заключается в том, что иногда крыша может иметь очень низкий уклон либо внизу, либо вверху кривой раструба. Это может повлиять на то, какой кровельный материал подходит. Иногда уклон крыши можно увеличить, а иногда можно использовать два разных кровельных материала для акцента и для размещения в зоне с низким уклоном.
Круглые крыши
На протяжении многих лет мы видели несколько домов, которые имели действительно круглые или овальные участки либо в виде всей крыши, либо на башенке или башне.Однако в некоторых случаях кривая создается за счет крыши, состоящей из нескольких сегментов. Сегментированные крыши легче покрыть кровлей, чем настоящие круглые. Однако круглые крыши могут быть выполнены с использованием металлических панелей со стоячим фальцем или определенной металлической черепицы, которые могут быть изогнутыми и изогнутыми по индивидуальному заказу.
Геодезические купола
Если вы счастливый обладатель геодезического купола, вы знаете, что кровля — это не то, чем вам нужно заниматься регулярно.Это сложно и дорого. И все же комфорт и безопасность вашего дома зависят от хорошей крыши. Хотя в течение многих лет мы избегали геодезических куполов, мы видели, как несколько квалифицированных подрядчиков по металлической кровле разработали отличные способы покрытия куполов красивой металлической черепицей. Свяжитесь с нами прямо сейчас, если у вас есть дом с куполом, который требует ухода за кровлей. Здесь довольно сложно объяснить, но металлические крыши — отличные купольные решения!
Gambrel Roofs
Часто описываемые как «крыши сараев», крыши Gambrel отличаются особой красотой.Они сочетают в себе некоторые черты мансардных и А-образных крыш с переходами уклона кровли. На таких крышах нередко можно услышать о проблемах на переходах между площадками. Преимущество металлической кровли состоит в том, что она легко вмещает переходную планку, которая проходит под кровлей более высокого уровня и выходит поверх нижней крыши. Металлические панели под шифер могут быть очень привлекательными на этих крышах.

ОСОБЕННОСТИ КРЫШИ

Даже имея более чем 35-летний опыт работы в кровельной отрасли, мы всегда сталкиваемся с «новыми вещами» на крышах, которые требуют реального планирования и изобретательности.Пожалуйста, позвоните нам по телефону 1-800-543-8938, если у вас на крыше есть что-то, что заставляет вас чесать голову. Ниже приведены три вещи, о которых вы, возможно, уже думаете.

Долины
Если у вашей крыши есть пересекающиеся плоскости, которые приводят к впадинам, мы рекомендуем вам поговорить со своим подрядчиком о том, как эти участки будут обрабатываться. Если на вашу крышу могут попасть листья деревьев, сосновые иглы, лед или снег, обработка долины должна позволять этому мусору стекать с крыши и не попадать в ловушку или вызывать закупорку воды.Кроме того, впадины — это участки кровли, подверженные сильному износу из-за большого количества стремительно стекающей по ним воды. Металлические поддоны отлично справятся с этой задачей благодаря многолетней защите, не требующей обслуживания.
Расширяющиеся фронтоны
Расширяющиеся фронтоны возникают, когда конек (вершина) крыши шире, чем карниз (низ) крыши. Это особенно часто встречается в бревенчатых домах, они похожи на долины тем, что все, что поднимается вверх по расширенному фронтону, будет попадать в них. Необходима специальная обработка расширяющегося фронтона, которая не задерживает листья деревьев, снег и т. Д.Большинство стандартных двускатных крыш для металлических крыш не подходят для расширяющихся фронтонов.
Мертвые долины
Если на вашей крыше есть Мертвая долина, вы, вероятно, слишком хорошо это знаете, потому что это частые проблемные области. Мертвые впадины возникают, когда две секции крыши примыкают своими спусковыми краями. В результате обычно получается крыша с низким уклоном, по которой должно течь много воды. В некоторых случаях их можно решить с помощью больших металлических кастрюль. В остальных случаях с металлическими крышами обрабатывают различными мембранами или другими кровельными материалами.Если неметаллический кровельный материал используется в сочетании с металлической крышей, убедитесь, что есть план, который позволит заменить неметаллический материал до того, как возникнет необходимость в ремонте металлической крыши.

Если на вашей крыше есть участок, который вас беспокоит, просто напишите письмо Тодду Миллеру, нашему президенту и внутреннему гуру кровли. Он быстро и подробно отвечает на электронные письма, и с ним можно связаться по адресу. Отправьте описание вашей кровли и, если возможно, приложите фотографии.

Теги: геометрия крыши

4 больших калькулятора шага крыши для определения шага, угла и др.

25 октября 2018 г. by Roofr

Некоторые из Самое важное, что нужно знать о вашей крыше, — это ее размеры, поскольку кровельные материалы и стоимость зависят от нескольких ключевых измерений крыши, включая уклон и угол. Вы всегда можете рассчитать эти числа с помощью рулетки, калькулятора или смартфона, но это оставляет слишком много места для ошибок.Вместо этого давайте рассмотрим несколько онлайн-калькуляторов уклона кровли, которые упростят этот процесс и дадут более точные результаты.

# 1 Blocklayer.com

Blocklayer.com — это классический «олдскульный веб-сайт» в стиле дизайна, но он обеспечивает идеальное решение для быстрого преобразования угла наклона, угла наклона и уклона. Ползунок позволяет регулировать угол, а другие измерения мгновенно корректируются, когда вы перетаскиваете вкладку на ползунке. На веб-сайте даже показан прямоугольный треугольник, который обновляется вместе с измерениями, чтобы вы могли легко понять геометрические отношения, которые имеют решающее значение для расчетов уклона крыши и других архитектурных измерений.Кажется, ты еще не вернулся в старшую школу?

# 2 Omni Calculator

Omni Calculator имеет красиво оформленный калькулятор уклона крыши. Просто введите высоту и длину крыши и выберите одну из нескольких единиц измерения, включая футы, дюймы и метры.

После того, как вы введете подъем и спуск, калькулятор мгновенно сообщит вам длину, уклон и уклон стропил в x: 12. Для справки, уклон крыши — это расстояние, на которое ваша крыша поднимается на каждые 12 футов дюйма.Например, шаг 4:12 или 8:12.

Калькулятор также сообщит вам угол наклона крыши в градусах, радианах и т. Д. Получив результаты из калькулятора Omni, вы можете отправить их себе или сохранить уникальную ссылку на свои конкретные результаты.

# 3 MyCarpentry.com

Еще один отличный калькулятор уклона крыши можно найти на сайте MyCarpentry.com. Вы входите в подъем и бежите, но вы можете сделать это только в дюймах. Калькулятор уклона также определит угол, длину стропил и уклон.

На своей странице калькулятора MyCarpentry.com также включает определения и диаграммы кровли, которые помогут вам лучше понять, что измерять и что означают результаты калькулятора.

# 4 MyRooff.com

Для калькулятора уклона крыши на MyRooff.com вам необходимо знать два из этих трех измерений: подъем, пробег и длину стропил. Ваши измерения должны быть в дюймах. После того, как вы введете свои два измерения, калькулятор определит шаг, угол, уклон, а также третье измерение, которое вы не ввели.

В калькуляторе есть ползунки, которые можно использовать для корректировки измерений и мгновенного просмотра обновленных чисел, а также удобная динамическая диаграмма крыши, на которой отображаются ваши измерения и расчеты.

Бонус! # 5 Ваш удивительный внутренний калькулятор для сжигания жира

Даже если вы решите использовать онлайн-калькулятор уклона кровли, понимание того, как работают вычисления, является частью красоты человеческого бытия. В то время как машины очень эффективны при выполнении повторяющихся, почти мгновенных математических вычислений, человеческий мозг намного лучше справляется с творческим решением проблем и обнаружением закономерностей.Просмотрите приведенные ниже стандартные размеры крыши, чтобы помочь своему удивительному мозгу понять, как все это работает.

Шаг

Уклон или наклон крыши определяется ее вертикальным подъемом в дюймах на каждые 12 дюймов горизонтального пробега. Вам нужно будет знать наклон вашей крыши, чтобы рассчитать общую площадь крыши. Эта информация важна для определения количества материала, необходимого для покрытия площади.

Pitch также может помочь вам определить, какое кровельное покрытие вы в настоящее время установили.Каждый тип кровельного покрытия подходит для определенного диапазона уклонов, которые связаны с такими факторами, как сток дождя и снега, а также нарастание льда и степень сложности ходьбы по крыше.

Чтобы рассчитать уклон, измерьте высоту самой высокой части крыши (конька) и измерьте расстояние от внешнего края нижней части крыши до точки непосредственно под коньком (беговой дорожкой). Затем просто разделите подъем на разбег.

Это соотношение может быть записано в нескольких форматах и лучше всего выражается в дюймах на фут.Наиболее распространенными из этих форматов являются x: 12 или x / 12, что указывает количество дюймов подъема на каждые 12 дюймов пробега. Например, крыша, которая поднимается на четыре дюйма на каждые 12 дюймов пробега, имеет уклон 4/12 или 4:12.

Угол

Угол крыши выражает ту же информацию, что и его уклон, однако углы представлены в градусах, а не в двухзначных соотношениях. Градус измеряет угол, где ваш дом встречается с краем крыши.

Знание угла пригодится при таких работах, как резка кровельного материала пилой.Пилы обычно калибруются в градусах, поэтому передаточные числа не вычисляются.

Угол можно рассчитать, умножив уклон на арктангенс. Уравнение выглядит так: угол = arctan (градус). Вы можете использовать для этого калькулятор arctan. Уравнение даст вам угол в радианах. Но вы можете преобразовать радианы в градусы. Уравнение для преобразования радианов в градусы: градусы = радианы x 180 ° / 𝝅.

Давайте использовать оценку из предыдущего примера, 33 процента.Уравнение будет выглядеть так: угол = arctan (0,3333). Результат — 0,32 радиана. Теперь вы можете преобразовать радианы в градусы. Используйте уравнение преобразования: градусы = 0,32 x 180 ° / 𝝅. В этом случае 0,32 радиана равняется 18,43 °.

Возможно, проще всего рассчитать угол крыши с помощью калькулятора уклона крыши. Или, если вы знаете уклон своей крыши, вы можете легко преобразовать его в угол с помощью таблицы преобразования.

Grade

Grade — еще один способ измерения и выражения уклона крыши, на этот раз в процентах.Чем больше процент, тем круче наклон. Как и уклон, сорт может определять типы материалов, которые можно или нужно использовать на вашей крыше.

Уклон можно рассчитать, разделив подъем на пробег. Крыша с четырехдюймовым подъемом и 12-дюймовым пробегом имеет уклон 33,333… процента (4/12).

Как вы думаете?

Этот пост помог вам лучше понять основные размеры крыши и способы их расчета? Дайте нам знать в комментариях ниже. Мы также хотели бы узнать, какой калькулятор вам больше всего понравился, и есть ли у вас другие, которые можно порекомендовать.Спасибо за чтение, и не забывайте, что вы также можете использовать Roofr.com, чтобы получить бесплатную, без каких-либо обязательств смету крыши, используя наш онлайн-калькулятор крыши!

Простое руководство по факторам шага кровли

Какое значение имеет скат крыши?

Проще говоря, уклон крыши — это измерение угла или крутизны вашей крыши. Поскольку это один из многих ключевых элементов, определяющих безопасность крыши над головой, есть очень веская причина понять назначение ската крыши.

Наклон вашей крыши определяется измерением вертикального подъема при горизонтальном проходе. Другими словами, уклон крыши (выраженный в виде отношения) говорит вам, на сколько дюймов поднимается крыша на каждые 12 дюймов глубины. Итак, допустим, крыша поднимается на 6 дюймов на каждые 12 дюймов в глубину по направлению к пику. Уклон крыши можно описать как уклон 6:12.

Основная причина, по которой скат крыши существует, в первую очередь, заключается в перенаправлении воды. Это важный элемент для обеспечения надлежащего отвода воды с вашей крыши.Наклон вашей крыши также помогает определить тип материалов, которые можно использовать в вашей кровельной системе.

Кровельные материалы разработаны специально с учетом уклона крыши. В зависимости от уклона крыши используются особые технологические процессы. Кроме того, уклон крыши определяет проходимость вашей крыши, что очень важно, когда требуется обслуживание крыши.

Есть два основных типа ската крыши, из которых можно выбрать, какая крыша будет лучше всего для вашего дома: крыши с низким и высоким скатом.Ниже мы подробно рассмотрим общие плюсы и минусы каждого варианта уклона крыши. Эти факторы важно учитывать перед тем, как приступить к строительству крыши.

Малогабаритная крыша

Плюсы

Поскольку для кровли с низким уклоном не требуется столько черепицы, в большинстве случаев кровля с низким уклоном оказывается более рентабельной во время установки.
Более низкий уклон крыши означает большую проходимость. Крыши с низким уклоном безопаснее и легче доступны, когда требуется техническое обслуживание и / или ремонт.
Низкий скат крыши означает более прохладный интерьер, особенно для домов на юге. С более низкими скатными крышами не так много дополнительного пространства для обогрева и охлаждения, поэтому в вашем доме легче поддерживать комфортную температуру.

Минусы

Из-за постепенного уменьшения наклона крыши этого типа осадки не будут эффективно отводиться. В конечном итоге это может вызвать утечки и другие повреждения.
Поскольку уклон крыши меньше, она может служить ловушкой для ветвей деревьев и другого мусора.Необходимо соблюдать осторожность, чтобы мусор не скапливался и не приводил к повреждению.
Соотношение ширины и высоты намного меньше для крыши с низким скатом. Таким образом, чердачное пространство может иметь большое значение с низкой скатной крышей.

Высокий скат крыши

Плюсы

Хотя проходимость ниже с высокими скатными крышами, в целом они требуют меньше обслуживания и ухода. Это помогает компенсировать несколько более высокую стоимость установки высокой скатной крыши.
Большее соотношение высоты к ширине у высоких скатных крыш позволяет воде легче стекать.Это предотвратит накопление влаги и древесного мусора, например, веток, на крыше и причинение вреда.
Более высокие скатные крыши не только более эстетичны в жилых районах, но и означают больше места для хранения на чердаке, мансарды на втором этаже или декоративных фронтонов.

Минусы

Из-за более крутого уклона кровли к крышам с большим скатом не так легко и безопасно добраться, когда требуется техническое обслуживание / осмотр. Это может немного увеличить затраты на обслуживание скатных крыш.Компромисс за меньшее количество вызовов технического обслуживания по сравнению с их аналогами с низким шагом.
Для крыш с большим скатом требуется больше черепицы, чтобы полностью покрыть поверхность крыши. Это означает, что, вообще говоря, установка крыш с большим скатом обходится дороже.
Чем больше чердак, тем больше места для обогрева и охлаждения. Это может означать, что поддерживать в доме комфортную температуру сложно, а зачастую и дороже.

Нужна отличная кровельная компания в Афинах, Джорджия?

Важно учитывать различные аспекты вашей крыши, чтобы принять обоснованное решение.Независимо от уклона вашей кровли, всегда лучше выбрать застрахованную, опытную и уважаемую компанию, которая поможет удовлетворить ваши потребности в кровле. Если вы живете в районе Больших Афин, DeLaurier Roofing & Renovation будет рада предоставить вам такую возможность.

Будет ли крутой уклон вашего дома означать более высокую стоимость крыши?

Многие знают, что выбранный вами рубероид влияет на цену кровли. Например, как правило, битумная черепица намного дешевле металлической и керамической плитки.Однако многие не осознают, как уклон крыши влияет на цену новой крыши.

Что такое скат крыши?

Уклон крыши — это показатель уклона крыши. Крыши большинства жилых домов имеют размер от 3/12 до 20/12. Первое число в этом соотношении обозначает подъем крыши в дюймах, а второе число — пробег крыши в дюймах. Длина пробега всегда равна 12, что составляет двенадцать дюймов или один фут. Крыша 6/12 поднимается на шесть дюймов на каждые двенадцать дюймов вперед.

Низкоскатная крыша поднимается не более чем на три дюйма на каждые двенадцать дюймов.Крыша средней высоты поднимается на каждые 12 дюймов от шести до девяти дюймов. Крыша с высоким скатом поднимается на девять дюймов (или более) каждые 12 дюймов.

Как уклон крыши влияет на стоимость работы крыши?

Обычно кровельные подрядчики в Цинциннати и по всей стране берут больше за работы на крыше с крутым уклоном крыши. Низкоскатная или проходимая крыша — это такая крыша, по которой можно безопасно ходить без каких-либо дополнительных мер безопасности. Этот термин обычно применяется к крышам с уклоном в три четверти или 8/12.Повышенный риск падения означает, что им нужно больше защитного оборудования для работы на такой крыше. Например, крыша с крутым уклоном может потребовать, чтобы кровельная компания вывезла и установила строительные леса для безопасного удаления и замены всех кровельных материалов. Это дополнительное оборудование и время, естественно, приводят к более высокой стоимости.

Повышенные требования безопасности и повышенный риск в целом замедляют работу, и кровельщики выставляют вам счет за время не меньше, чем за материалы. Вы должны платить за время, которое они тратят на установку строительных лесов и оснастки, а также за материалы, которые они используют для самой крыши.

Другой способ, которым уклон крыши влияет на цену крыши, связан с материалами. Чем круче крыша, тем больше черепицы нужно покрыть кровлей. Для крыши с уклоном 4/12 требуется примерно на 2% больше черепицы, чем для крыши с уклоном 3/12. Для крыши с уклоном 6/12 базовая площадь крыши должна быть умножена на 1,12, чтобы определить, сколько черепицы вам понадобится; для нее требуется почти на 10% больше черепицы, чем для крыши 3/12.

Больше, чем просто кровельная черепица

Когда кровельная компания устанавливает черепицу на крутой крыше, потребуется больше гвоздей, чтобы черепица надежно удерживалась на месте.В качестве альтернативы им придется нанести кровельный цемент на каждую черепицу. Их ценовые предложения будут включать большее количество гвоздей или более высокую стоимость кровельного цемента, а также время на его нанесение.

Не у всех есть сложные строительные леса или инструменты, поэтому вы платите больше за помощь нескольких кровельщиков, которые могут справиться с почти вертикальной крышей. Это означает, что те немногие кровельные компании, которые хотят и могут обрабатывать крутые крыши, могут требовать более высоких цен. И наоборот, защитное оборудование, необходимое для безопасного выполнения работ, означает, что кровельная компания не может нанять рабочих с низкой квалификацией для выполнения работы.Они хотят нанять только квалифицированных кровельщиков, имеющих опыт правильной установки строительных лесов и обладающих широким спектром средств защиты от падения. Это означает, что компании полагаются на более дорогую рабочую силу, чем компании, занимающиеся почти плоской мембранной кровлей. Другой способ оплаты — более высокие страховые взносы, поскольку вероятность того, что кто-то умрет или станет инвалидом после падения с крыши, в их случае выше. Более высокие страховые взносы отражаются в их более высоких ценовых котировках. Кроме того, существует тот факт, что при выполнении ночных перелетов обычно избегают крутых крыш в пользу более быстрых и легких рабочих мест.

Но насколько уклон крыши влияет на цену?

Давайте возьмем крышу размером 40 на 50 футов. Мы скажем, что это простая крыша, однослойная крыша с основным однослойным отрывом. Для плоской крыши эта работа может стоить около 6600 долларов. Замена крыши с низким уклоном может стоить около 7000 долларов. Помните, что это средние показатели по стране, а цена работы зависит от местных ставок и спроса на рабочую силу. Эта же работа в здании с уклоном крыши 5/12 может стоить около 7200 долларов США. Замена ската крыши 9/12, скорее всего, будет стоить более 8300 долларов.Замена крышного шлюпа 12/12 потенциально будет стоить около 10 000 долларов США.

Когда у вас такая крутая крыша, шансы, что у нее есть второй уровень, довольно высоки. И эта дополнительная сложность только добавит окончательной цены. Например, замена этой крыши 5/12 может стоить около 8000 долларов США, если к ней есть второй уровень. Крыша 12/12 с двумя уровнями может стоить около 11000 долларов, если предположить, что сложность крыши простая и есть только один слой, который нужно оторвать. По иронии судьбы, это означает, что очень крутая двухуровневая крыша стоит не намного дороже, чем одна, заменяемая на одноуровневая, но когда у вас почти плоская крыша, вы заплатите намного больше, чтобы отремонтировать крышу спальни на втором этаже. .

Оценка ответит на ваши вопросы

У вас может возникнуть соблазн выйти на улицу и взглянуть на свою крышу, чтобы попытаться осмотреть склон. И такая приблизительная оценка может кому-то помочь.

На самом деле, способ поднять эту тему — сделать точную оценку. Такие компании, как наша, предлагают бесплатную оценку всех кровельных работ, и мы можем сказать вам точный уклон крыши. Мы также можем предоставить вам полные замеры размеров вашей крыши, чтобы мы могли рассчитать ориентировочную стоимость работ.

Мы будем рады ответить на любые ваши вопросы по ремонту и обслуживанию кровли. Как домовладелец, нельзя ожидать, что вы будете понимать все аспекты своей собственности — и именно здесь мы находимся. Мы можем помочь вам, провести вас через весь процесс и научить вас, как поддерживать вашу крышу с наименьшими затратами. возможных расходов.

Shop Around for Roofing Quotes

Как всегда, кровельные работы отличаются друг от друга. Поэтому убедитесь, что вы получили несколько оценок и проверьте квалификацию и отзывы каждого кровельщика, которого вы приводите.Качественная кровельная компания Cincinnati предоставит вам БЕСПЛАТНУЮ СМЕТУ КРОВЛИ.

Сколько прибавить для уклона крыши

Шаг кровли, сколько прибавить

В этой таблице уклона кровли отображается множитель для прибавления для разных уклонов крыши. Как узнать вашу категорию уклона кровли.

Если вам известен уклон крыши, вы можете использовать числа в следующей таблице уклона для следующих действий:

Определите, сколько квадратных футов площади крыши здания, измеряя от земли.
Определите, сколько квадратных футов площади крыши у здания, измеряя чертежи или планы.
Эта диаграмма высоты кровли даст вам ваш множитель.
Или просто введите свои числа в эти градусов крыши.

Шаг кровли	Множитель уклона крыши	Угол наклона крыши
2/12	1.01					14,04 °
4/12	1,05	18,43 °
5/12	1,08	22,62 °
6/12 3		9036 °	7/12	1,16	30,26 °
8/12	1,20	33,69 °
9/12	1,25	36,87 °		903	39.81 °

Пример:

Крыша имеет уклон 6/12 и имеет размер 2400 квадратных футов
Итак, 2400 x 1,12 = 2,688, 2,88 кв.
Определите размер крыши с помощью этого калькулятора высоты кровли.

Шаг кровли	Множитель уклона кровли	Угол наклона кровли
12/12	1,41		75 °
49,4 °
16/12	1,67	53,13 °
18/12	1,80	56,31 °

				22/12	2,09	61,39 °
24/12	2,24	63,43 °

Введите свои числа в этот калькулятор шага крыши 1 0003

Минимальный шаг крыши

Минимальный шаг крыши 9

Ваша кровельная система для жилых помещений должна быть в отличном состоянии, чтобы обеспечить адекватную защиту от снега, дождя и солнечного тепла.Крыльцо добавляет дому внешнее пространство. Покрытие крыльца помогает снизить температуру и условия на крыльце. Однако добавление крыши может создать проблемы с водоотводом, если уклон крыши слишком мал.

Наименьший скат крыши

Наименьший уклон крыши составляет 1/4: 12, что соответствует подъему на 1/4 дюйма до 12 дюймов пробега. Такой небольшой шаг может работать только с монолитной кровлей или специализированной синтетической кровлей. Крытые веранды, расположенные рядом с деревьями или в местах с сильными дождями, не следует накрывать пологой крышей.Это необходимо для предотвращения попадания мусора и воды на поверхность крыши.

Соответствие шага существующей крыши

Уклон крытой крыши крыльца должен совпадать с уклоном основной крыши. Жилая кровля с разным уклоном не кажется связной. Если невозможно подогнать под существующую крышу, выберите более пологий уклон. Не выбирайте более крутой уклон, потому что форма крытой веранды будет преобладать или контрастировать с основной крышей.

Подобрать материал крыши и использовать соответствующий уклон

Сопоставьте кровельный материал крытой веранды с кровельным материалом основной крыши.Ваш выбор материала повлияет на угол наклона вашей крыши. Наименьший возможный шаг черепицы — 1: 6, что равно 4 дюймам подъема до 24 дюймов бега. Наименьший уклон металлической кровли со стоячим фальцем составляет 1: 4, или 3 дюйма по высоте до 12 дюймов. Наименьший шаг для рулонной кровли составляет 2:12, или 2 дюйма подъема до 12 дюймов бега. 2:12 также является наименьшим шагом для черепицы GAF. Ваша местная кровельная компания порекомендует правильный шаг для правильного материала.

Будьте уверены, мы поможем вам подобрать крышу для крытого крыльца с основной крышей. Мы здесь, чтобы служить вам в Льюисе и Рехобот-Бич, Делавэр, Солсбери, Мэриленд, и близлежащих районах.
