Основные функции

Они состоят из трех пунктов:

1. Предотвращение образования конденсата, который образовывается в нижнем слое гидроизоляции. Он отрицательно влияет на материал, снижая его гидроизолирующие свойства.
2. Вывод пара на поверхность, поднимающегося от внутренних помещений. Его скопления под кровлей наносит вред деревянным конструкциям.
3. Защита от образования вздутостей и пузырей за счет снижения давления между слоями кровельных материалов.

Теперь стоит выяснить, вследствие каких причин возникает повышенная влажность покрытия.

Образование влаги в кровельной конструкции

схема и принцип работы кровельных аэраторов

Самой распространенной и широко используемой является мягкая кровля. Особенно если речь идет о промышленных и гражданских строениях. Она состоит из нескольких слоев, которые называются пирогом:

• железобетонное перекрытие;
• прослойки пароизоляции;
• стяжка из песчано-цементной смеси;
• теплоизоляционное покрытие;
• слой гидроизоляции;
• кровельное покрытие;

Из перечисленных выше пунктов самым подверженным к накоплению влаги является пароизоляция. Происходить это может от воздействия различных факторов:

• влияния окружающей среды;
• поднятия паров из верхних помещений через чердачное перекрытие.

В первом случае сырость появляется, если произошло нарушение покрытия. Различные климатические условия могут приводить к прямому проникновению влаги, так и ее накапливанию из влажного воздуха.

Во втором варианте поднимающийся пар оседает на пароизоляторе и цементной стяжке в виде конденсата. У намокшего пароизоляционного слоя увеличивается теплопроводность в пределах 30-40%. К тому же в замкнутом непроветриваемом пространстве пирога образовывается грибок и плесень. (Рекомендуем к прочтению для более полного раскрытия информации статью о защите стен от различного вида разрушающего воздействия. Может ли кирпич разрушаться грибком и плесенью ?) Кроме, этой неприятности сырость крыши может приводить и к другим негативным факторам.

Последствия воздействия влаги

кровельный аэратор — флюгарка

1. Разрушение стяжки. В большинстве случаев она выполняется из цементно-песчаной смеси, после застывания она представляет собой пористую структуру. Поры в обычном состоянии заполняет воздух. При повышенной влажности такая поверхность способна впитывать влагу и накапливать ее. При низких температурах жидкость в порах замерзает. При этом происходит кристаллизация и расширение, которые приводят к образованию микротрещин и разрушению структуры стяжки.
2. Влияние на гидроизоляционный пласт. Процессы, протекающие в стяжке, затрагивают и гидроизоляцию, вследствие чего происходит разрушение ее структуры.
3. Вздутие поверхности. Этот дефект вызывается двумя факторами:

• в пространстве под перекрытием образуется пар. Это происходит между пароизоляционным и гидроизоляционным слоем. Скопившаяся между ними вода при высоких температурах превращается в пар, за счет этого и происходит вздутие кровли;
• воздействие высоких температур в летний сезон. Нагрев приводит к изменениям битумно-полимерных материалов, то есть к их размягчению и увеличению пластичности, что вызывает образование вздутий;

Избежать повышенной влажности, а также разрушений и дефектов с ней вам поможет кровельный аэратор для мягкой кровли. Необходимо только определиться с выбором приспособления.

Разновидности аэраторов

возможные варианты установки аэраторов

Материалов, из которых изготавливаются кровельный аэратор дефлектор, огромное количество, но самыми эффективными из них является пластик и нержавеющая сталь. Они устойчивы к следующим факторам:

• температурные перепады;
• воздействие ультрафиолетовых лучей;
• коррозия;
• кислотная среда;

Из какого бы материала ни был изготовлен аэратор крышный кровельный, его основной задачей является выведение конденсата, выветривание влаги и вентилирование кровельного пространства. Различные размеры и модификации предусматривает аэратор кровельный, фото некоторых из них представлено. Они могут быть различных размеров и модификаций.

Самым лучшим вариантом для мягкой крыши является аэратор кровельный технониколь 160х460мм, фото показывает, что он состоит из трех частей. Его конструкция обеспечивает:

• длительный срок службы кровельного покрытия;
• удаление образующейся влаги из всех слоев кровли;
• улучшение теплоизоляционных свойств;

Одна из новейших моделей – аэратор кровельный технониколь эко. Он не только обеспечивает все требования «дышащей» кровли, но и изготавливается из экологически чистого сырья.

Если вы хотите получить качественную крышу с продолжительным сроком эксплуатации, вам стоит установить аэратор кровельный технониколь. Цена его колеблется в зависимости от конструкции и модификации. Всегда можно подобрать оптимальный вариант по стоимости.

Расчет количества аэраторов

расчет количества аэраторов

Прежде всего, следует определиться с количеством вентилируемых дефлекторов. Для этого вам необходимо знать площадь поверхности крыши и технические данные, которые обеспечивает кровельный аэратор флюгарка. Если плоскость крыши расположена под наклоном, они должны располагаться равномерно на самых возвышенных участках.

Если конфигурация покрытия несложная, тогда норма предусматривает на 100 м² один аэратор кровельный, купить необходимо для установки рассчитанное количество.

Производить монтаж кровельных аэраторов можно самостоятельно, но для этого необходимо иметь минимальные строительные навыки. Если таковых нет, тогда лучше обратиться к услугам специалистов.

Установка кровельного аэратора

грамотная установка аэратора

Она может вестись как во время обустройства крыши, так и уже на готовой конструкции. В первом случае они должны быть заложены проектом. Если помещения будут иметь заведомо повышенную влажность помещений, такие как баня или сауна. Вентилируемые выводы должны быть предусмотрены на стадии проектирования зданий. Такие проекты должны вести только специальные проектные организации. Во втором варианте аэратор кровельный поливент устанавливается в такой последовательности:

1. Размечается необходимое количество мест, на которых будут располагаться дефлекторы.
2. В нужном месте прорезается окно в стяжке. Оно должно пройти в глубину до расположения утеплителя.

ВАЖНО! Если пароизоляционная прослойка влажная, ее необходимо заменить на сухую, чтобы она отвечала теплоизоляционным нормам.

1. В готовые гнезда устанавливаются аэраторы кровельные для плоской кровли. Нижняя часть трубы, которых должна быть связана специальной мастикой.
2. Крепление необходимо произвести с помощью саморезов. Они должны располагаться равномерно по всему периметру аэраторной юбки. Их общее количество должно быть не меньше шести.
3. Основание патрубку сверху также дополнительно защитить гидроизоляцией.

Кровельный аэратор для металлочерепицы имеет другую конструкцию и монтируется с обеих сторон от конька с отступом не менее 60 см. Работы по установке желательно проводить в летнее время.

куда закручивать саморезы в кровельное железо

скапер кровельный что это такое

как покрыть крышу кровельным железом

для чего нужны, виды, монтаж

Эффективная вентиляция подкровельного пространства — залог долгой службы дома, отсутствия грибка и плесени.

Для чего нужен аэратор

Главный смысл установки аэраторов для кровли — это обеспечение циркуляции воздуха в подкровельном пространстве (а заодно и отведения излишков влаги). У вас может возникнуть вопрос: почему в принципе важно вентилировать это пространство? Дело в том, что без вентиляции кровли неизбежны следующие проблемы:

• Повышение давления на кровельный материал под воздействием солнца. Если циркуляции воздуха нет, и накопившаяся влага остается под кровлей, то при нагревании солнечными лучами эта влага испаряется и оказывает давление на материал изнутри крыши.
• «Уход» влаги в стропильную конструкцию. При отсутствии циркуляции воздушных масс влаге просто не останется другого пути, кроме как внутрь конструкции крыши (а постепенно — и всего здания).
• Повреждение и разрушение кровли. Это неизбежное следствие отсутствия вентиляции, особенно в современных домах т.к. при установке паронепроницаемых материалов, при утеплении, нет выхода влаге (в отличие от старых построек, где чердаки и мансарды не утепляли).
• Распространение грибка и плесени. Влага, уходящая в стропильную конструкцию, практически с высокой вероятностью вызовет появление этой проблемы: сначала на крыше, а потом и на всем верхнем этаже или даже во всем доме.

Система аэраторов позволяет предотвратить все эти неприятности. Они выполняют свои функции на основе всем хорошо известного стремления теплого воздуха идти вверх, и не позволяют влаге накапливаться под кровельным материалом, разрушать крышу и ухудшать состояние здания. Также они не допускают повышения давления на кровлю, предотвращают образование конденсата и проникновение влаги вглубь стропильной конструкции.

Основные виды аэраторов

Аэраторы для кровли можно разделить на две большие группы:

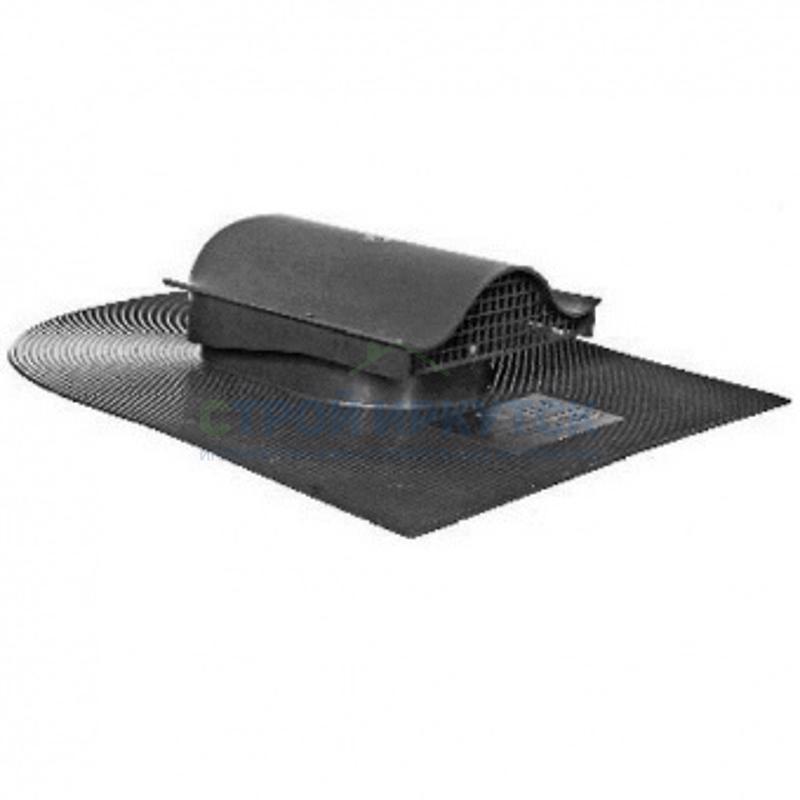

• Точечные. Это относительно небольшие элементы, которые, как следует из их названия, располагаются точечно. При этом они могут быть коньковыми, то есть предназначенными для установки на коньке кровли дома, или скатными, размещаемыми на ее скате.

  Они могут имитировать витки черепицы с решетками, иметь грибообразную форму, и т.п. Для скатной кровли желательно устанавливать скатные аэраторы неподалеку от конька, чтобы эффективно выводить пары из подкровельного пространства наружу.

• Непрерывные. Устройство таких аэраторов предполагает монтаж вентиляционной ленты с губчатым фильтром, который не мешает выведению воздуха и влаги, однако препятствует проникновению грязи, пыли и насекомых. Непрерывные конструкции располагают по гребню крыши, обеспечивая свободный выход паров на улицу.

Как выполняется монтаж кровельных аэраторов

Ход установки приспособления зависит от того, какой именно аэратор был выбран, и где он будет установлен. Однако общий принцип довольно схож, поэтому для примера приведем алгоритм установки точечного скатного аэратора:

1. Создание отверстия в обрешетке. Это отверстие должно полностью соответствовать размеру и форме внутреннего зазора, который имеет канал аэратора.
2. Размещение основы (юбки) устройства сверху выполненного отверстия и его закрепление (для этого можно использовать крепежные элементы и/или) битумную мастику.
3. Нанесение битумного клея на верхнюю часть основы аэратора, необходимое для того, чтобы обеспечить герметичность стыка.
4. Покрытие юбки аэратора элементами кровельного материала.
5. Установка сетки устройства поверх его основы, установка крышки (оба элемента крепятся при помощи саморезов).

Установка аэраторов — это не слишком сложная задача, последствия которой для вашего дома будут неоценимы.

Вариант установки вентиляционной трубы Ондувилла:

Вариант примыкания вентиляционной трубы с кровлей Ондулин:

Кстати! Купить аэраторы для кровельного материала Ондулин и Ондувилла вы можете в официальном интернет-магазине.

Аэратор кровельный

Монтаж кровли обходится владельцу дома в круглую сумму. После этого хочется, чтобы он служила вечно и больше не приходилось возвращаться к этому вопросу. Но в реальности все не так. Часто кровельный материал и чердачное помещение требуют обслуживание в силу появления плесени и грибка. Происходит это по причине плохого проветривания. Чтобы решить этот вопрос, можно установить аэратор кровельный. Они бывают нескольких видов, каждый из которых лучше подходит для определенного вида кровельного настила. О различиях и способе монтажа будет рассказано в статье.

Почему нужен аэратор

На самом деле полностью оградить кровлю и подкровельное пространство от появления влаги невозможно. Чердак никогда не будет иметь требуемую герметичность. Это связано с постоянными температурными перепадами воздуха и изменением уровня влажности в нем. Причиной тому могут стать осадки и туман. Хуже, если кровля имеет дефекты, тогда вода просто просачивается внутрь. При недостаточном утеплении чердака разница температур вызывает образование конденсата. Другим фактором служит жизнедеятельность человека. Во время дыхания, приготовления пищи, использования ванной выделяется большое количество пара. Его часть поднимается и конденсируется на чердаке, что также приводит к росту плесени и грибка.

Обратите внимание! Семья из трех человек за сутки способна выделить до 4 литров пара.

Последствия отсутствия аэратора

Постоянное скопление влаги под кровлей имеет неприятные последствия. И вопрос заключается не только в плесени, результатом также будет:

• появление пузырей;
• порча утеплителя;
• разрушение строительных материалов.

Влага, которая скапливается под крышей быстрее всего дает о себе знать на мягких кровлях. На ней, например, могут появиться вздутия по всей площади. Такой эффект появляется в силу особенностей такого кровельного настила. По своей сути он является герметичным, т. к. при укладке используется гидроизоляция и пароизоляция. Если зимой или в холодную погоду влага каким-либо образом просочилась через него и осталась там, то в жаркую погоду она себя проявит. В летние дни темная кровля способна разогреваться до температуры свыше 80 градусов. При этом жидкость начинает расширяться и снизу давить на кровельный настил. Кровля теряет свою прочность и деформируется, т. к. при охлаждении давление снова ослабевает. Восстановить прежнюю форму уже не получиться потребуется замена целого участка.

Чаще всего для кровли используется утеплитель в виде минеральной или стекловаты. В силу конструктивных особенностей большинство видов ваты прекрасно впитывает и сохраняет влагу. Если на кровле присутствует влажный воздух, то он обязательно осядет в утеплителе. При этом защитные свойства утеплителя падают, что говорит о повышении теплопроводности. Зимой это приведет к увеличению счетов за электричество или газ, смотря, что используется для отопления. Из-за высокой влажности кровельного утеплителя плесень может появляться непосредственно на нем. Постоянный контакт влажной ваты с древесиной приводит к ее разрушению.

Еще одна проблема, к которой может привести избыточная влага, является разрушение перекрытий. Особенно это будет заметно при наличии железобетонных плит перекрытия. Бетон является гигроскопичным материалом, поэтому отлично накапливает и проводит влагу. При попадании внутрь, она вступает в реакцию с металлом, приводя к его ржавлению. Если на чердаке температура опустится ниже нуля, то замерзшая вода расширится и приведет к откалыванию бетона. Обилие влаги отрицательно скажется и на крепежных элементах стропильной системы, которые из-за ржавчины ослабнут и вся конструкция может рухнуть.

Роль аэраторов

Проблему лучше предупредить, чем решать ее с большими затратами. Помогут в этом аэраторы для кровли. Если говорить просто, то это небольшие приспособления, которые устанавливаются сквозь кровельный настил и обеспечивают проветривание подкровельного пространства. Вся система построена на естественных закономерностях. Воздух на улице имеет меньшую влажность, чем в помещении. При этом он прекрасно поглощает влагу. Если его в достаточном количестве запустить под кровлю, он сможет вытеснить влагу с нее. Смешавшись с воздухом на чердаке, он охладится, и влага поднимется вверх, чтобы конденсироваться на поверхности. Но аэратор не позволит сделать этого, т. к. выпустит влагу наружу. Для каждого вида кровли реализован свой аэратор, который имеет некоторые особенности монтажа.

Какие есть виды аэраторов

Характеристики аэраторов зависят от вида кровли, на которую будут монтироваться. Для мягкой черепицы требуется материал, который бы хорош ос ней сочетался. Металла является не самым подходящим вариантом для изготовления аэратора, поэтому чаще всего используют полипропилен. Он окрашивается в требуемый цвет, также в него вносятся добавки, которые делают его устойчивым к атмосферному воздействию. Местом для их монтажа выбирается наивысшая точка на кровле или в местах, где стыкуются отдельные элементы настила кровли. Это позволяет упростить процесс установки аэратора на кровлю. Кровельные аэраторы для металлочерепицы выполняются из металла, который покрыт антикоррозионным составом. Такой подход максимально продлевает срок службы аэратора.

Профнастил схож с металлочерепицей, поэтому аэраторы, которые применяются для него также имеют похожую конструкцию и строение. Располагают их на кровле из профнастила выше, чем на металлочерепице, ближе к коньку. Кроме того, что виды аэраторов отличаются по типу кровли, на которую монтируются, они также имеют подвиды в плане конструктивных особенностей. Среди них выделяют:

• непрерывные;
• точечные;
• турбинные.

К непрерывным, например, можно отнести коньковый аэратор Деке. Его можно расположить по всей протяженности конька, поэтому будет обеспечен отличный газообмен. Непрерывные аэраторы могут быть смонтированы и посередине кровли, если есть такая потребность. В качестве аэраторов могут использоваться специальные вентиляционные ленты для кровли, например, аэроэлемент конька Grand Line. Он укладывается при монтаже под конек. Подходит для различных видов кровельных настилов. Турбинные аэраторы для кровли могут быть активными или пассивными. Пассивные раскручиваются за счет воздушных потоков и разнице в давлении. В активные встраивается специальный двигатель. Его запуск может быть обусловлен датчиком влажности или обычным выключателем.

Совет! При желании установить турбинный аэратор для кровли, лучше остановить свой выбор на алюминиевых изделиях. Они имеют небольшой вес, а также не подвергаются коррозии от воздействия влаги и химических веществ, которые могут присутствовать в дождевой воде.

Процесс монтажа

Процесс монтажа может несколько отличаться в зависимости от выбранного аэратора для кровли. Определяется наилучшее место монтажа кровельного аэратора. С помощью металлической фрезы или другого приспособления выполняется отверстие под аэратор. Его диаметр должен полностью соответствовать диаметру трубы. После того как проделано отверстие, необходимо осмотреть утеплитель и проверить его состояние. Если он слишком влажный, тогда потребуется его локальная замена. Чтобы аэратор прилегал к кровле герметично, место его монтажа обрабатывается битумной мастикой. После этого закрепляется каркас, который будет удерживать верхнюю часть аэратора. Она прикручивается болтами и хорошо прижимается. После этого монтируется крышка, чтобы внутрь не попадала грязь и воды, и все швы промазываются герметиком. Наглядно процесс монтажа можно посмотреть в видео.

Заключение

Аэратор, безусловной является важным элементом кровли. Если монтажники не предложат смонтировать его во время укладки кровли, тогда стоит усомниться в их компетентности. Поставив их, можно на личном опыте убедиться, насколько лучшим станет микроклимат на чердаке.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Система вентиляции фальцевой кровли в частном доме

Для формирования сбалансированного микроклимата под крышей нужно обеспечить проветривание пространства под ней. Вентиляция фальцевой кровли и чердака продлит срок службы строительных конструкций, обеспечит в доме комфортный микроклимат, защитит от конденсата. Для устройства подкровельной вентиляции используются разные приспособления, которые представлены на нашем строительном рынке. Мы рассмотрим и опишем самые распространенные решения.

Для чего необходимо вентилировать чердак

В первую очередь кровельная вентиляция предназначена для борьбы с конденсатом. Для устранения конденсирующейся влаги нужно обеспечить эффективную циркуляцию воздуха между слоями кровельного пирога. При отсутствии конденсата на деревянных конструкциях крыши не образуется плесень и гниль, которая вызывает их разрушение и снижение несущей способности. Благодаря этому скатная кровля прослужит весь отведенный ей срок.

Кроме этого, правильное вентилирование чердака дает определенные преимущества в каждую пору года:

1. Благодаря проветриванию подкровельного пространства в зимнее время на карнизных свесах образуется меньше наледи. Она формируется из-за того, что большое количество тепла в этом месте приводит к появлению конденсата, который потом превращается в ледяные наросты.
2. В летнюю пору года циркуляция воздуха в подкровельном пространстве будет способствовать охлаждению битумосодержащих материалов, которые сильно разогреваются под палящими солнечными лучами.

Способы организации вентилирования чердака

В первую очередь вентиляция чердака в частном доме обеспечивают установкой приточных отверстий в карнизе крыши. Карнизный свес кровли обычно подшивают софитами со специальной перфорацией. При этом перфорированные элементы чередуют со сплошными софитами, устанавливая их через 3-4 панели без отверстий. Через такой карнизный свес потоки воздуха беспрепятственно проникают под крышу. Благодаря небольшим размерам отверстий обеспечивается надежная защита от насекомых.

Важно! Софиты можно подобрать под цвет кровельного покрытия и других элементов крыши, чтобы не портить целостный образ постройки.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Однако воздух, поступающий в пространство под крышей, должен каким-то образом удаляться. Поскольку теплые потоки всегда движутся вверх, в верхней части крыши устанавливаются специальные приспособления для выведения воздушных масс.

Для этого используют следующие элементы:

Рекомендуем к прочтению:

• кровельные аэраторы;
• электровентиляторы;
• инерционные турбины;
• чаще делают вентилируемый конек.

Также для беспрепятственного движения воздушных масс под кровельным покрытием должен быть вентиляционный зазор высотой 4-5 см. Как правило, этот зазор обеспечивается укладкой реек обрешетки или контрреек.

Особенно важно делать вентилируемую крышу при укладке покрытия из гибкой черепицы и других рулонных материалов. Крыша под профнастилом, металлочерепицей и ондулином вентилируется за счет щелей и зазоров между листами кровельного покрытия, поэтому монтировать кровельные аэраторы и софиты с перфорацией не обязательно. Исключение составляют крыши над мансардными помещениями и отапливаемыми чердаками.

Внимание! Общая площадь вентиляционных отверстий должна составлять 0,2% от поверхности крыши.

На сложных участках кровли, например, в местах установки вальм или в месте прохождения ендов, устанавливают дополнительные устройства точечной вентиляции. Это могут быть инерционные турбины или аэраторы.

Обустройство вентиляции холодного чердака

Теперь разберемся, как сделать вентиляцию на неотапливаемом чердаке частного дома. Для устройства вентиляции холодного чердака используются разные приспособления, которые устанавливаются в конек крыши или карнизный свес, а также слуховые окна, оконные поемы во фронтонах, различные вентиляционные решетки.

Для проветривания чердака скатной крыши применяют следующие приемы:

1. Если кровля двускатная, то в противоположных фронтонах можно сделать окна с решетками.
2. Также с этой целью в двух противоположных скатах делают слуховые окна.
3. Вместо окон можно установить фронтальные отдушины. Одна из них должна быть регулируемой, а вторую устанавливают продухами вниз. На решетку дополнительно ставится москитная сетка для защиты от насекомых.

В вальмовых скатных крышах нет фронтонов, поэтому здесь для вентиляции чердака используют элементы, устанавливаемые в карнизные свесы. Для устройства подшивки карнизов можно брать перфорированные софиты или подшивать их досками либо брусками, устанавливаемыми с небольшим зазором. Для удаления поступающих воздушных масс возле конька делают вентиляционные отверстия. Как правило, используют специальные коньковые элементы с аэраторами.

На крышах с уклоном до 45 градусов в месте прохождения ендов ставят точечные аэраторы. Однако на пологом скате в этом месте часто скапливается снег, поэтому точечные устройства будут неэффективными. Решить проблему поможет принудительная система вентилирования либо специальный колпак для вентиляции на крышу, который увеличивает высоту насадки и защищает от засыпания снегом. Для устройства принудительной вентиляции нужны кровельные электровентиляторы и инерционные турбины.

Рекомендуем к прочтению:

Обустройство вентиляции теплого чердака

Вентиляция на теплом чердаке частного дома своими руками делают несколько иначе. Система вентилирования мансардного этажа или отапливаемого чердака выглядит сложнее. Потоки воздуха должны проходить не под кровельным покрытием, а между стропилами. Для этого между гидроизоляционным слоем и утеплителем делают зазор в 2-3 см.

Важно! В случае использования в качестве теплоизоляции минваты вентиляционный зазор увеличивают по причине расширения материала на 20-30% от первоначального объема.

Если толщина утеплителя значительная и высоты стропил недостаточно для формирования зазора, то их дополнительно наращивают деревянными брусками, рейками или досками. Однако этот способ вентиляции можно реализовать только на простой двухскатной крыше.

На фоне применения кровельных конструкций сложной конфигурации для вентиляции необходимы паропроницаемые мембраны. Они укладываются прямо на теплоизоляционный материал, пропускают водяные пары только в одном направлении (от утеплителя наружу). В этом случае обязательно сооружается обрешетка толщиной 4-5 см, которая одновременно будет выполнять функции вентиляционного зазора. В карнизной подшивке обязательны перфорированные софиты или элементы обшивки устанавливают с зазором. В коньке монтируются кровельные аэраторы.

Элементы чердачной вентиляции

Для устройства чердачной вентиляции применяются разные приспособления.

Характеристики и особенности основных элементов:

1. Вместо продухов и отдушин для вентиляции чердака можно использовать только слуховые окна. Однако ниже и выше окон воздушные массы все равно могут застаиваться. Для решения этой проблемы размеры окон должны быть в пределах 600х800 мм. Они устраиваются в противоположных фронтонах крыши или на противоположных скатах. Как правило, в скате окно располагается на равных расстояниях от конька и свеса, в центральной его части относительно боков. Два соседних окна располагают на расстоянии минимум 1 м. На окно устанавливается вентиляционная решетка.
2. Для вентилирования теплого и холодного чердака можно использовать продухи – специальные отверстия. В зависимости от места расположения они бывают коньковые и карнизные. Последняя разновидность оборудуется со стороны каждого карнизного свеса. Обычно это щель между подшивкой и стеной (щелевой продух). Точечные продухи имеют форму отверстий. При уменьшении уклона ската ширину продухов увеличивают, но не делают их шире 25 мм. Коньковые продухи бывают в виде щелей шириной до 50 мм или в форме флюгарок. Флюгарки могут находиться друг от друга на максимальном расстоянии в 8 м. Отдушины для верха крыши выполняются в форме кровельного выхода, щипцовой решетки или аэратора. Элементы продаются в комплексе с кровельным покрытием.

Важно! При использовании продухов в скатной крыше не делают слуховые окна.

3. Крышный вентилятор для вытяжки или кровельный аэратор – это современная разновидность продухов. Внешне элемент напоминает трубу с насадкой в верхней части. Аэраторы нужны для вентиляции холодного чердака. Они эффективно выводят застоявшиеся воздушные массы и влагу. Элементы монтируют на скатных крышах. За создание тяги отвечает разница в давлении и температуре воздуха. Бывают точечные и непрерывные аэраторы. Точечная разновидность укомплектовывается вентиляторами и напоминает гриб. Непрерывные модели выполнены в виде пластины с отверстиями, идущей вдоль всего конька. Сверху элементы прикрывают кровельным покрытием, поэтому совершенно незаметны. Эффективность работы достигается за счет значительной площади отверстий. Аэраторы применяют на кровлях из битумной черепицы, керамики и металлокерамики, плоских крышах. Эти элементы используются в паре с карнизными продухами и подходят для кровель с уклоном в пределах 15- 45°C.

Также стоит учитывать, что кровельные аэраторы устанавливают на расстоянии не меньше 300 мм от выступающей стены или дымохода. От излома конька отверстия непрерывного устройства располагаются на расстоянии 25 см. Конструкции точечного типа монтируют от конька на расстоянии не более 500 мм.

Как правильно смонтировать коньковый аэратор на полувальмовой крыше?

Вентиляция вальмовой крыши из мягкой кровли

Необходимость вентиляционных систем в зданиях и отдельных помещений не ставится под сомнение. Но не все подрядчики способны ее качественно реализовать. Особенно это касается кровли. Она нуждается в вентилировании не меньше других комнат. Как может быть реализована вентиляция вальмовой крыши и что случится при отсутствии вентиляции? Об этом речь пойдет в статье.

Важность вентиляции

Кровля – критический модуль здания, который непрерывно подвергается различным воздействиям, происходит оно с постоянством. Следствием такого воздействия становится:

• появление конденсата;
• распространение плесени и грибка;
• разрушение стропильной системы;
• коррозия кровельного материала;
• появление деформации кровельного материала;
• разрушение строительного материала;
• повышенная теплоотдача кровли.

Виновником всего происходящего является неправильный подход к вентилированию вальмовой кровли. В процессе жизнедеятельности человек выделяет пар или теплый воздух с повышенной влажностью. Такой же процесс происходит и с приборами, на которых производится готовка или нагрев жидкостей. В силу физических законов теплые пары поднимаются. На своем пути они встречают различные преграды, доходя до кровельного настила. Последний одной стороной контактирует с холодным воздухом снаружи. Как только теплый воздух доходит до кровли и резко охлаждается, он становится конденсатом, который оседает на стропильной системе и кровельном настиле. Из-за постоянного наличия влаги и происходят процессы, о которых говорилось выше.

Решением проблемы является своевременное удаление излишка влаги из-под кровли. Обычно для этих целей сооружается холодный чердак. Даже в зданиях, где используется плоская кровля, присутствует небольшой зазор, который и выполняет роль вентиляционного, чтобы своевременно удалять влагу. Конденсат может образоваться не только вследствие подъема теплого воздуха. При наличии повреждения кровли или при сильном колом ветре при осадках, часть воды может попадать под кровлю. Если своевременно не высушить конструкцию, то придется расплачиваться дорогостоящим ремонтом.

Металлическая кровля чаще всего имеет защитное покрытие от коррозионного воздействия. Но мягкая кровля наиболее подвержена воздействию влаги. Чаще всего это проявляется в расслоении и потере герметичности. Влага попросту скапливается под мягким кровельным настилом. Как только происходит нагрев от солнечных лучей, влага под настилом начинает расширяться и появляются вздутия. Это портит внешний вид, а также приведет к растрескиванию при охлаждении. В некоторых случаях фрагментарным ремонтом не обойтись и приходится делать капитальный.

Если подкровельное пространство имеет утепление минеральной ватой или другим материалом, то повышение влажности приводит к ухудшению изоляционных свойств. При этом тепло из-под кровли отводится в несколько раз быстрее. Следствием этого становится увеличение расхода топлива для отопления и расходов на него. Если своевременно ничего не предпринять, то при резком понижении температуры произойдет обледенение и возникнет вероятность обрушения всей конструкции. Все это говорит о необходимости реализации вентиляции для вальмовой кровли.

Варианты вентиляции

Современные системы вентиляции отличаются высокой эффективностью и имеют различные способы реализации. В зависимости от типа кровли и личных предпочтений можно подобрать наиболее подходящий вариант. Среди основных можно выделить:

• слуховые окна;
• вентилируемый конек;
• вентилируемый карниз;
• крышный вентилятор;
• аэратор для крыши;
• вентиляционные зазоры в кровельном настиле.

Большинство из этих методов подойдут для вальмовой кровли с мягким настилом. Первый представляет собой сооружение небольших выступов, в которые монтируется решетка для вентиляции. Вентилируемый конек должен монтироваться по умолчанию при установке кровли. Он представляет собой непрерывную ленту или отдельные отверстия, которые закрываются от попадания в них влаги. При этом конек получается частично приподнятым от основной плоскости кровли, что обеспечивает беспрепятственный выход влажного воздуха. Вентилируемый карниз сооружается по схожей системе, что и вентилируемый конек.

Крышные вентиляторы представляют собой активные конструкции, которые обеспечивают принудительный выброс воздуха из-под кровли, когда это становится необходимым. В частных домах вместо них чаще всего монтируют кровельные аэраторы. Они представляют собой небольшие конструкции в виде труб, которые защищены от попадания влаги и предполагают пассивный выброс воздуха из-под кровельного настила. В некоторых видах кровельного настила производителем предусмотрены вентиляционные зазоры, которых достаточно для качественного проветривания.

Вентилируемый конек

Вентиляция холодного чердака вальмовой крыши реализуется проще, чем жилого, но ситуация усложняется тем, что у вальмовой крыши отсутствуют фронтоны. В последних можно соорудить окна, через которые и будет производиться воздухообмен. Для вальмовой кровли идеальным решением будет комбинация вентилируемых карнизов и вентилируемого конька. Благодаря такому подходу обеспечивается равномерное проветривание подкровельного пространства. Воздух проходит по всей плоскости кровли, что дает хороший эффект. Самый простой способ сделать приток воздуха – оставить щели между отдельными элементами материала, которым осуществляется подшивка карнизов. В большинстве случаев будет достаточно нескольких миллиметров.

Если отделка свесов вальмовой кровли производится не древесиной, а пластиком, например, вагонкой или сходим материалом, тогда зазоры между планками будут сильно бросаться в глаза. Для этих случаев производители разработали отдельные планки, которые похожи на решетку или имеют отверстий. Даже если при возведении кровли не была предусмотрена вентиляция, ее легко реализовать заменой некоторых элементов на решетчатые. Шаг между решетчатыми элементами составляет 80 см. Этого будет достаточно для требуемого объема воздуха. Если шаг сделать меньше, тогда тепло из-под крыши будет уходить слишком быстро.

В такой схеме для вальмовой крыши с мягким настилом обязателен монтаж вентилируемого конька, который еще называют черепашкой. Проще смонтировать его при обустройстве кровли, но и последующая установка также возможна. Предварительно между планками конька на крыше оставляют зазор в 4 см. Именно через него и будет происходить отток воздуха. Если в конструкции предусмотрен брус, то в нем потребуется сделать пропилы. При этом прорезь в кровле не должна доходить до краев конька на 15 см. При наличии на крыше вентиляционной или трубы системы отопления от нее делается зазор в 30 см с каждой стороны.

На образованный зазор крепится коньковый аэратор. Хотя от краев крыши и делаются отступы, крепление аэратора необходимо производить впритык к краю, чтобы не возникало перекосов и неоднородности линии конька. Он фиксируется к доске на гвозди или саморезы. В некоторых случаях его приходится собирать из нескольких лент отдельно. Между отдельными элементами делается зазор в несколько миллиметров, чтобы компенсировать тепловое расширение.

Сверху вентилируемый конек закрывается мягкой черепицей. Для этого гонты разделяются по линиям перфорации и перегибаются. На коньке должен получиться острый угол, благодаря которому будет хорошая обтекаемость. Черепица фиксируется в четырех местах. Обычно это происходит с использованием нескольких гвоздей, которые имеют увеличенную длину.

Аэратор является прекрасным вариантом для осуществления вентиляции кровли. Его довольно просто установить на уже готовую кровлю или на готовящуюся. Условной их можно разделить на несколько категорий:

Каждый из них выполняет функцию вентиляции, но интенсивность процесса, а также внешний вид самого аэратора для кровли отличается. Стоит сказать, что для нормального функционирования аэратора, потребуется предусмотреть приток воздуха. Сделать это можно таким же способом, как и в предыдущем случае, – конструкцией проветриваемого свеса кровли.

При монтаже точечного аэратора необходимо соблюдать несколько простых правил. Одной из них заключается в том, что аэратор должен располагаться не ближе, чем в 60 см от конька. Расстояние между двумя аэраторами должно быть больше 60 см. Один аэратор способен выполнить вентиляцию кровли, площадь которой достигает 100 квадратных метров. Установка аэратора может осуществляться на кровли с различным углом уклона. Для мягкой кровли проще всего осуществить монтаж аэратора совместно с укладкой кровельного настила.

Первым делом определяется место на кровле, где будут располагаться аэраторы. После этого, согласно диаметру трубы аэратора, делается разметка отверстия в сплошной обрешетке. С помощью лобзика вырезается размеченное отверстие. Труба аэратора вставляется в обрешетку, а его юбка фиксируется к обрешетке с помощью саморезов. Чаще всего наряду с саморезами применяется клей-герметик, который наносится на обратную сторону юбки. В этом случае получается добиться идеальной гидроизоляции. Шов юбки покрывается битумной мастикой. Гонты мягкой кровли укладываются поверх юбки с вырезом в месте нахождения аэратора.

Сверху на основу аэратора закрепляется решетка, которая предотвратит попадание мусора, насекомых и птиц в подкровельное пространство. На решетку монтируется колпак, который окончательно закрывает аэратор. Далее производится монтаж всех требуемых аэраторов согласно приведенному алгоритму. Видео о монтаже аэратора можно посмотреть ниже.

Как видно, вентиляция крыши является неотъемлемым требованием для ее продолжительного срока служба. Вентиляция мягкой кровли реализуется несколькими способами, которые можно комбинировать между собой. Важно, чтобы между сплошной обрешеткой и гидроизоляцией был небольшой зазор, из которого также будет удаляться влага.

Зачем нужны аэраторы для кровли, виды и правила монтажа

Установка аэраторов на крыше необходима, поскольку их наличие препятствует разрушению кровельного ковра под действием влаги, которая образуется в подкровельном пространстве.

Желание сэкономить на обустройстве кровельной вентиляции приводит к возникновению многих проблем: в первую очередь начинает протекать крыша, на карнизах собираются сосульки, а в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что влага попадает в слой теплоизоляции и элементы стропильной системы.

Решить данную проблему может монтаж кровельного аэратора, представляющего собой искусственный вентиляционный канал. Воздух циркулирует посредством его, вытягивая при этом лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге

Производители финишных покрытий для крыш позиционируют свои материалы как герметичные, откуда же тогда в кровельном пироге появляется влага, а ведь в его составе имеются слои паро- и гидроизоляции?

К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, принятия водных процедур, стирки и дыхания людей. Согласно научным исследованиям, было установлено, что в домах, где проживает семья, состоящая из 4 человек, за сутки образуется не менее 2 литров водяного пара. Он частично оседает в подкровельном пространстве.

Когда теплый пар соприкасается с холодными поверхностями, образуется конденсат. В итоге водяные капельки пропитывают материалы и элементы конструкции кровли, в которые могут проникнуть. В первую очередь пары достигают утеплителя, стропильной системы и обрешетки.

Еще одним путем проникновения влаги является наружная сторона кровли. Теплый пар скапливается на чердаке и нагревает кровельное покрытие изнутри. Снег, собирающийся в зимний период на крыше, начинает таять. При снижении температуры воздуха на кровле образуется лед, и он при некоторых условиях тоже может подтаивать. Вода проникает в мельчайшие зазоры между стыками покрытия и на крыше образуются протечки.

Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага. При минусовых температурах она замерзает и разрывает отделку крыши. Трещины все больше увеличиваются и превращаются в сквозные щели. В результате кровельное покрытие приходит в негодность.

Что такое кровельный аэратор

Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена. Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.

Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.

Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

• вентилирования слоев кровельного пирога;
• испарения конденсата;
• отвода влажного воздуха;
• предотвращения процессов, приводящих к разрушению крыши;
• недопущения возникновения протечек.

Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

1. Точечные. Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
2. Непрерывные. Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
3. Турбинные. Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Выбор аэратора

Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: «Как устроена вентиляция мягкой кровли – важные особенности крыши»). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.

Такое устройство выполняет следующие функции:

• снижает в подкровельном пространстве давление;
• удаляет пар из слоев «пирога»;
• предупреждает появление конденсата.

Корпус вентилятора аэратора для металлочерепицы выпускают из материалов, которые устойчивы к коррозии и агрессивным средам, воздействию разных температур и ультрафиолета. Таким требованиям отвечают полипропилен и нержавеющая сталь.

Для покрытий из профнастила для корпуса дефлектора применяют те же материалы, что и для металлочерепичных крыш.

Монтаж коньковых аэраторов

Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.

Условия использования конькового аэратора:

1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице

Аэраторы данного типа устанавливают:

• на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
• в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
• если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия применения точечного аэратора:

1. Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
2. На свесах должен быть обеспечен приток воздуха.
3. Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 — 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.

Технология установки точечных устройств на крыше:

1. В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
2. Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
3. С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
4. Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
5. Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.

Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.

Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой — с ней легко справятся неопытные мастера-самоучки.

Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.

Коньковый аэратор для мягкой кровли

Продлить срок эксплуатации крыши, покрытой битумным покрытием, мягкой черепицей или ондулином поможет коньковый аэратор для мягкой кровли. Такой вид кровельных материалов быстрее разрушается из-за влаги, попадающей внутрь кровельного пирога. Установка аэратора защитит от проникновения влаги вовнутрь кровельной конструкции.

Почему под крышей должно быть сухо

Внутри кровельной конструкции любого здания всегда должно быть сухо. Иначе при попадании влаги она начнет разрушаться. Вода попадает в мягкую кровлю не только извне, но и изнутри вместе с поднимающимся вверх теплым воздухом в виде пара и оседает там как конденсат на конструкционных элементах. Из-за герметичности мягкой кровли она не может выйти наружу и впитывается во внутренние слои кровельного пирога.

С помощью установки аэратора конькового типа, предназначенного для мягкой кровли, можно выводить ее наружу в парообразном состоянии.

В процессе жизнедеятельности человека вместе с дыханием в воздух выделяются капельки воды. Чем больше людей проживает в жилом помещении, тем выше влажность воздуха в доме. Кроме этого, вода поступает в воздух в процессе приготовления пищи, влажной уборки, в ходе использования водопровода, приема ванны и других водных процедур. Вместе с теплыми потоками влага поднимается вверх, охлаждается и оседает в виде капель изнутри на:

• металлических и деревянных стропилах;
• гидроизоляционных и пароизоляционных материалах;
• внутренней стороне покрытия;
• крепеже.

Со временем кровельный слой начинает подвергаться разрушению из-за того, что под воздействием температурных перепадов, влага разрушает и деформирует всю крышу изнутри. Она разрушает теплоизоляционные и гидроизоляционные материалы, в результате чего тепло быстрее уходит из дома, а сама кровля начинает быстрее подвергаться разрушению.

Мягкая кровля и вода

Больше всех от воздействия воды страдает мягкая кровля. Вода в такой кровельной конструкции скапливается в теплоизоляционном слое. Из-за этого происходит вздутие мягкого кровельного материала в местах наибольшего скопления влаги. Для предотвращения такого процесса требуется аэрация.

Большую опасность такой процесс представляет для плоской кровли, покрытой гибкими материалами. В их составе чаще всего содержится битум, который хорошо нагревается на солнце, становясь пластичным. Из-за увеличения влаги внутри кровельной конструкции, битум начинает деформироваться в теплое время года, а при низких температурах места растяжения могут треснуть. Это объясняется тем, что тонкий слой битума в холодное время года становится очень хрупким.

Такие свойства мягкой кровли приводят к тому, что при увеличении под ней количества скопившегося конденсата, снижается качество сцепления, и мягкий кровельный материал начинает отходить от каркаса.

Важно! Между теплоизоляционным и пароизоляционным слоем в такой кровле имеется пространство, в котором под воздействием высоких температур и скопившейся влаги начинает возрастать внутреннее давление. Это приводит к вздутию лицевого слоя.

Своевременно проведенная установка специальных элементов, обеспечивающих выход конденсата наружу, поможет защитить мягкую кровлю от разрушительного воздействия влаги. Провести такие работы можно собственными силами, используя чертёж кровли и правильно подобранную технику.

Вентиляция конька кровли

Что такое аэратор и как он работает

С помощью специального гибкого аэратора для конька можно удалять скапливающуюся влагу. Это удобная и универсальная конструкция, которая может использоваться на любых видах мягкой кровли.

Он создает тягу за счет разницы давления внутри кровельного пирога и снаружи, в результате чего пар, поднимающийся из помещений, выводится своевременно наружу. Такой элемент мягкой кровли надежно защищает ее от конденсата и последующего разрушения изнутри.

Предназначен для выполнения ряда функций:

• вывода пара из дома наружу;
• уменьшения давления внутри замкнутого пространства между тепло- и гидроизоляционными слоями;
• уменьшения оседания конденсата на гидроизоляции.

На заметку! Конструкция напоминает трубу, диаметр которой может быть от 63 до 110 мм. Сверху имеется своеобразный зонтик, защищающий систему от дождя и снега.

Кроме аэратора трубного типа может использоваться система коньковой планки, у которой по бокам есть решетки.

Трубная конструкция устанавливается на скаты мягкой кровли, а устройство с решетками монтируют на конек.

Вент конек для гибкой черепицы

Разновидности приборов

Действующие для кровельных работ СНиПы позволяют установить такой элемент как во время возведения мягкой кровли, так и на уже готовую крышу, покрытую мягкими кровельными материалами.

Для проведения монтажных работ следует правильно подобрать подходящий тип прибора. Они различаются не только конструкционными особенностями, но и по материалам. Есть аэраторы, сделанные из пластика и из металла. Последние обычно устанавливают на крышах, покрытых металлочерепицей. Для мягкой — используются чаще всего гибкие конструкции. Устройство может быть не только коньковое, но и точечное. Их установка производится в местах наибольшего скопления влаги. Такие конструкции могут быть скатными или коньковыми, и с их помощью решается проблема удаления конденсата. Они подходят для сложных конструкций мягкой кровли и могут устанавливаться на:

• длинных скатах;
• местах расположения ендов;
• участках мансардных окон.

Аэратор кровельный бывает нескольких видов

Аэраторы по месту установки делят на коньковые и скатные. Первые устанавливаются по коньку крыши, вторые на ее скатах. Для обустройства сложной крыши со скатами чаще всего используют коньковые конструкции. Они способны вентилировать крышные конструкции общей площадью в 20 м². Установка таких систем проводится на расстоянии 15 см от конька крыши.

Факт! Все типы аэраторов способны выдерживать воздействие влаги, ультрафиолета и температурных перепадов на протяжении длительного периода времени.

Как выполнить установку аэратора на мягкой кровле

Монтировать аэратор можно собственными силами, четко следуя указаниям инструкции:

• сначала создается шаблон по основанию аэратора, который крепится в месте установки на плоской кровле с помощью саморезов;
• потом по нему вырезается отверстие под размер основания аэратора так, чтобы гидроизоляционные и теплоизоляционные слои не были повреждены;
• снимается вырезанный кусок лицевой стороны кровли и облицовки, тщательно удаляется грязь и мусор из образовавшегося отверстия;
• основание аэратора смазывается специальным битумным клеем и приклеивается к созданному отверстию, сама конструкция дополнительно фиксируется саморезами;
• на установленный аэратор надевается крышка и крепится шурупами.

При установке нескольких аэраторов на скатах нужно провести предварительный расчет количества аэраторов для крыши определенной площади. Согласно действующим нормативам, между ними должно оставаться определенное расстояние. Нормой признано расстояние не более 12 м между каждым аэратором.

Монтаж конькового аэратора-ленты

Монтаж гибкого конькового аэратора производится на кровельный материал в непосредственной близости от самого конька. Такие конструкции обычно устанавливают на мягкую кровлю, на которой используется коньковое соединение и ендовы.

В таких случаях также можно использовать гибкую коньковую ленту. Сначала вдоль конька делаются пазы в верхнем слое кровельного материала, через которые будет выходить воздух. На них укладывается ленточный аэратор, сегменты которого скрепляются друг с другом.

Крепление конструкции проводится с помощью гвоздей. Места крепления обрабатываются силиконовым герметиком.

Важно! Монтаж нужно начинать с края конька.

По завершению установки ленточного аэратора его накрывают сверху кровельным материалом, закрепляя с помощью гвоздей.

Своевременная установка аэратора поможет продлить срок эксплуатации мягкой кровли любой конструкции и позволит сократить количество работ, связанных с ремонтом крыши. Простая конструкция устройства позволяет провести установку собственными силами.

Коньковый аэратор для мягкой кровли — как его выбрать?

Иногда в стремлении построить свой дом как можно лучше и качественнее, люди приобретают и устанавливают ненужные, бесполезные устройства. Но чаще случается наоборот – покупая дорогостоящие материалы, производители которых обещают, что они будут служить 50-60 лет, домовладельцы забывают о сопутствующих аксессуарах, обеспечивающих их длительную эксплуатацию. Мало кто устанавливает аэраторы на кровле, хотя их наличие напрямую влияет на комфорт и время службы крыши. Эта статья расскажет, для чего нужны дефлекторы, как они работают и как выполнить монтаж такого прибора.

Конструкция аэратора

Аэратор или дефлектор – устройство, через которое происходит выход нагретого воздуха во внешнее пространство. Образно говоря, с его помощью дом начинает «дышать», наполняясь свежим, богатым кислородом воздушным потоком. Обеспечить его свободную циркуляцию можно двумя способами:

Естественным. Этот метод заключается в устройстве на скатах крыши слуховых окон, через которые осуществляется газовый обмен. Обычно их располагают на середине ската. Эта мера малоэффективна, так как нагретый воздух поднимается к коньку крыши и там застаивается. К тому же такой вариант годится только для традиционного холодного чердака, так как в жилой мансарде установка слуховых окон невозможна.

В современных домах с жилой мансардой, для термоизоляции которой использовались эффективные утеплители, недостаточно оборудовать коньковый аэратор, чтобы принудительная вентиляция мягкой кровли работала, нужно также предусмотреть карнизные продухи и вытяжные отверстия.

Циркуляция воздуха в доме с мягкой кровлей

Для организации вентиляции с помощью дефлекторов, необходимо понимание, как нагретый воздух циркулирует внутри постройки. В холодное время года он проникает в дом через двери и окна, нагревается в помещениях первого этажа и поднимается выше. Как правило, выше находится мансарда, которую утеплили несколькими слоями термоизоляционного материла с гидроизоляционной пленкой для сокращения затрат на отопление. Из этого почти герметичного помещения воздуху деться некуда, поэтому он остается там, делая атмосферу затхлой, влажной и некомфортной для проживания.

Второй аспект этой проблемы – используемый кровельный материал. Свойства мягкой кровли таковы, что при нагревании в жаркий сезон, температура ее поверхности превышает 100 градусов. Воздух, нагреваясь от соприкосновения с крышей, переходит в парообразной состояние, постепенно остывая и оседая в виде конденсата во внутренних слоях кровельного пирога. Больше всего от конденсата страдает утеплитель. При однократном намокании его структура нарушается, а термоизоляционные свойства снижаются в половину. Даже после высыхания эффективность утеплителя не достигнет прежнего уровня, под мягкой кровлей циклы намокания повторяются многократно.

Современный долговечный кровельный материал производят на основе битумно-полимерной мастики, если на нем не выполнена установка аэраторов, опасные для здоровья пары этих соединений оседают внутри дома, подвергая здоровье его обитателей большой опасности.

Виды аэраторов

Для организации принудительной вентиляции мансардного помещения под мягкой кровлей существует несколько моделей дефлекторов. В зависимости от типа крыши и того, какой кровельный материал используют, можно использовать один из вариантов:

Коньковый аэратор. Это разновидность устройства для обеспечения циркуляции воздуха, который устанавливают на скатных крышах, имеющих коньковое соединение. Оно выглядит как угловая деталь со сквозными отверстиями, защищенными от проникновения насекомых и пыли. Аэратор для кровли закрепляют вдоль всего конька и закрепляют поверх кровельный материал. Расположение дефлектора не пускает влагу внутрь, а воздух в то же время беспрепятственно выходит наружу. Установка конькового аэратора к тому эффектный и эстетичный способ гидроизолировать коньковый паз.

Заменить коньковый дефлектор может вентиляционная коньковая лента на клейкой основе, это гофрированная полоса из тонкого металла. Она гнется и растягивается, подстраиваясь под рельеф крыши, а циркуляция осуществляется через воздухопроницаемую мембрану.

Функции аэраторов

Мягкая кровля нуждается в организации принудительной вентиляции, так как без них, она выработает и половины срока возможной эксплуатации. Аэраторы на кровле необходимы, чтобы:

• Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
• Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
• Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
• Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
• Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
• Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Качественная вентиляция, использование коньковых и точечных аэраторов делает мягкую кровлю долговечной, комфортной, безопасной для благополучия вашей семьи.

Видео-инструкция

Монтаж и значение конькового аэратора на мягкой кровле

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Откуда берется влага?

Возможные последствия Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную. Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

• Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
• Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Назначение аэраторов

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Разновидности аэраторов

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».
Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Монтаж конькового аэратора

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

• обязательно наличие продухов на свесах для обеспечения притока воздуха;
• рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
• поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

1. В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
2. По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
3. Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
4. Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
5. Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Монтаж точечных аэраторов

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

• на кровлях с уклоном менее 12°, а также на плоских кровлях;
• для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
• если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

• монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
• обязательно обеспечение воздушного притока на свесах;
• один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Вентилятор ВКР, ВКРМ крышный радиальный ООО

Аналоги: вентилятор крышный ВКРМ.

Общие сведения:

— низкого давления;

— односторонненго всасывания;

— количество лопастей – 12;

— назад загнутые лопатки;

Назначение:

—  системы вытяжной вентиляции промышленных и общественных зданий. Устанавливаются на кровле. Предназначены, как правило, для работы без сети воздуховодов. При обеспечении оптимального режима работы, когда производительность больше минимальной, вентиляторы могут работать с сетью воздуховодов.

Варианты изготовления:

— общего назначения из углеродистой стали;

— коррозионностойкие из нержавеющей стали;

— взрывозащищенные из разнородных металлов;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды от минус 40 до плюс 40 °С. Перемещаемая среда не должна содержать липкие и волокнистые вещества. Умеренный климат; вторая и третья категории размещения. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – первая категория размещения.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.

Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения.

Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.

Для заказа оборудования или получения дополнительной информации предлагаем Вам связаться со специлистами нашей компании по телефону: (3412) 566-970 или отправить заявку на электронный адрес [email protected]

Аэратор ПАМ, цена 79 485 руб., вентиляторы промышленные от «ТД КОМТЕХ»

Промышленные аэраторы

Аэратор ПАМ используется для увлажнения рабочих мест с помощью влажного воздуха в горячих цехах машиностроительных, коксохимических, металлургических предприятий. Кроме того, аэратор электрический используется для обдува оборудования и в других отраслях промышленности.

Аэраторы ПАМ 24 имеют увеличенную производительность по сравнению с обычным оборудованием. Это наилучшая модель промышленного аэратора, которая работает на 30% лучше обычных. Данная модель позволяет настраивать ширину и дальность воздушного потока с помощью сменных насадок.

Купить аэратор вы можете с помощью нашего электронного каталога. Здесь представлен самый обширный модельный ряд оборудования. Установка аэраторов – одна из дополнительных опций, которую мы предлагаем всем нашим клиентам. Цена аэратора в нашем магазине ниже, чем в среднем по данному сектору рынка. Дело в том, что производители аэраторов сотрудничают с нами напрямую и предлагают самое лучшее оборудование, которое мы предлагаем и вам.

Для получения консультации или заказа, звоните по телефону: +7 (343) 328-03-77

Наши преимущества

• Наличие более 1000 видов вентиляционного и теплового оборудования на складе Екатеринбурга.
• Выгодные цены, сравнимые с ценами конкурентов.
• Доставка по всем регионам Российской Федерации.
• Рассмотрение заявок в короткие сроки и своевременная доставка заказа.
• Дополнительные скидки на покупки оптом, в зависимости от объема товара, и отсрочку платежа.
• Качество товара гарантировано, предоставляется вся необходимая документация.

Схема работы

Плоские кровельные материалы — Аэратор для плоской крыши

Описание

Permaroof TPE Flat Roof Aerator Вентиляционные отверстия, также называемые аэраторами, предназначены для аэрации бетонной плиты под ней и помогают конструкции дышать.

Весь бетон будет удерживать элемент влаги в своей массе после процесса строительства, и важно, чтобы после гидроизоляции крыши эта влага могла выйти из системы, в противном случае существует риск накопления этой удерживаемой влаги. и, возможно, выпукнет из верхней части конструкции и вызовет пузыри, пузыри или даже разрыв водонепроницаемого уплотнения.

Аэратор для плоской крыши предназначен для отвода этой влаги от бетонной плиты. Он укладывается на голый бетон под гидроизоляционной мембраной и изоляцией. Затем мембрана будет наложена на основание вентиляционного отверстия. Это создает «дымоход», который помогает вытягивать пар из бетона. Есть целый ряд ребер вдоль нижней части круглой опорной пластины (или фланца), и это способствует движению паров вдоль основания, и в трубу (или дымовую трубу). Он также уменьшает количество горячего воздуха, который может появиться между плитой и мембраной, о чем часто свидетельствуют пузыри и пузыри на мембране.

В верхней части трубы или дымохода есть три боковых отверстия для выхода пара в атмосферу. Он закрыт колпаком или колпачком, который перекрывает внутренние отверстия, предотвращая попадание дождевой воды в систему, но все же позволяя проход пара.

Существует два исполнения вытяжки / дымохода — стандартный круглый колпак; и специальный капюшон ESTRAER® в форме воронки. Он состоит из двух конических воронок, которые соединяются в центральном отверстии в верхней части трубы и создают дополнительное всасывание на трубе, помогая вытягивать большее количество пара и воздуха из бетона.

Будучи TPE, соединение будет осуществляться путем размещения основания вентиляционного отверстия между двумя слоями мембраны. В качестве альтернативы аппликаторы могут склеить его нагреванием или использовать подходящий клей сверху и снизу. Рифленая верхняя поверхность основания / фланца поможет в сцеплении.

Permaroof рекомендует размещать вентиляционные отверстия не менее чем через каждые 25 м2.

Permaroof может поставлять три типа вентиляционных отверстий. Стандартный вентиляционный канал (с левой стороны) имеет дымоход высотой 240 мм и диаметром примерно 75 мм.Это наиболее распространенный тип выпускаемых вентиляционных отверстий.

T-Roof Aerator — Аэратор для битумной черепицы

Армирование жидких мембран Армирование системы против растрескивания

Армирование жидких мембран — Армирование, системы против растрескивания

Армирование жидких мембран

Армирование жидких мембран

Скатные крыши

Скатные крыши

Балластированные крыши Механическая защита и водоотвод

Балластированные крыши — Механическая защита и водоотвод

Балластированные крыши

Балластная кровля

Зеленые крыши Борьба с эрозией

Зеленые крыши — Контроль эрозии

Зеленые крыши Дренаж

Зеленые крыши — Дренаж

Зеленые крыши Накопление механической защиты и дренаж

Зеленые крыши — Механическая защита, накопление и дренаж

Зеленые крыши Механическая защита

Зеленые крыши — Механическая защита

Зеленые крыши

Зеленые крыши

Подъездные пути для плоских крыш Дренаж

Подъездные пути для плоских крыш — Дренаж

Подъездные пути для плоских крыш Механическая защита и водоотвод

Подъездные пути для плоских крыш — Механическая защита и водоотвод

Подъездные пути с плоскими крышами Зеленые парковки

Подъездные пути с плоскими крышами — Зеленые стоянки

Подъездные пути для плоских крыш

Подъездные пути для плоских крыш

Разграничение сайта

Разграничение участка

Разграничение сайта

Разграничение участка

Поддерживающие стены

Подпорные стены

Фундамент и подземные сооружения Системы гидроизоляции

Фундамент и подземные сооружения — Системы гидроизоляции

Фундамент и подземные сооружения Системы дренажа и стационарной опалубки

Фундамент и подземные сооружения — Системы дренажа и стационарной опалубки

Фундамент и подземные сооружения Системы водоотведения

Фундамент и подземные сооружения — Дренажные системы

Системы гидроизоляции фундаментов и подземных сооружений

Фундамент и подземные сооружения — Системы гидроизоляции

Фундамент и подземные сооружения Системы механической защиты

Фундамент и подземные сооружения — Системы механической защиты

Фундамент и подземные сооружения

Фундамент и подземные сооружения

Габионы

Габионы

Дренажные геокомпозиты

Геокомпозиты дренажные

Системы защиты от растрескивания армирования штукатурки

Штукатурка — Армирование, системы против трещин

Штукатурка

Штукатурка

Битумный лист

Битумный лист

Мембраны с шипами и аксессуары

Мембраны с шипами и аксессуары

Акустический мат

Акустический мат

Паровые мембраны и аксессуары

Паровые мембраны и аксессуары

Внутренние влажные стены Системы покрытия влажных стен

Внутренние влажные стены — Системы покрытия влажных стен

Внутренние мокрые стены

Внутренние мокрые стены

Подпорные стены Блочные стены

Подпорные стены — Блочные стены

Подпорные стены Габионные стены

Подпорные стены — Габионные стены

Подпорные стены Армированные земляные конструкции

Подпорные стены — Армированные земляные конструкции

Поддерживающие стены

Подпорные стены

Бутиловые ленты

Ленты бутиловые

Стены нетеплоизолированные Системы теплоизоляции

Стены нетеплоизолированные — Системы теплоизоляции

Стены без теплоизоляции

Стены без теплоизоляции

Бетонное армирование

Бетонная арматура

Бетонное покрытие

Бетонное покрытие

Брусчатка Системы звукоизоляции новостроек

Брусчатка — Системы звукоизоляции для новостроек

Напольные покрытия

Полы

Сетки из стекловолокна и сетки из оцинкованной стали

Сетки из стекловолокна и сетки из оцинкованной стали

Разграничение сайта

Разграничение участка

Системы бетонирования для гидроизоляции

Бетонное литье — Системы гидроизоляции

Бетонное литье

Бетонное литье

Кровельные системы Аксессуары для глиняной плитки

Кровельные системы — Аксессуары для глиняной плитки

Кровельные системы Битумная самоклеющаяся лента

Кровельные системы — Лента самоклеящаяся битумная

Кровельные системы Битумный лист для глиняной черепицы или глиняной черепицы.

Кровельные системы — Битумный лист для глиняной черепицы или глиняной черепицы

Кровельные системы Битумная черепица

Кровельные системы — Битумная черепица

Временные гидроизоляционные системы Битумные

Системы временной гидроизоляции — Битумные

Временные гидроизоляционные системы Synthetic

Временные гидроизоляционные системы — Синтетика

Системы теплоизоляции и вентиляции

Системы теплоизоляции и вентиляции

Коврики для защиты от эрозии

Коврики для защиты от эрозии

Битумная черепица и аксессуары

Битумная черепица и аксессуары

Нетканый геотекстиль

Нетканый геотекстиль

Гидрошпонка

Гидрошпонка

Aplicazione

Aplicazione

Битумный подслой Подслой и битумная бумага

Битумный подслой, подслой и битумная бумага

Металлические кровли и стены в технике стоячий фальц

Металлические кровли и стены в технике стоячий фальц

Дренажная и акустическая подстилка

Дренажно-акустическая подкладка

Новости

новости

Senza category

Senza category

Воздуховоды для вентиляции помещений

Воздуховоды для вентиляции помещений — с дождевиком

Информация о товаре

• Нержавеющая сталь, марка материала 304
• С теплоизоляцией (класс строительных материалов A1)
• С 1 или 2 плавно регулируемыми по высоте зажимными фланцами

		DN 70	73	332	506	355	4. 2	1470.00.00
		DN 100	103	332	506	370	5	1410.00						DN 125	133	332	506	375	6	1420.00.00
		DN 150	159	332				506	1450.00.00

фланцевое уплотнение 9028

9028

Описание

• Толщина: 4 мм
• EPDM
• Вес: 0.2 кг

Уплотнение фланца

Подходит для оврагов для плоских крыш из нержавеющей стали серии

• Проходы для плоских крыш из нержавеющей стали Attika Spin / Jet
• Каналы для плоских крыш Multiflex

Описание

• Толщина
• Мягкий ПВХ
• Вес: 0,3 кг

Фланцевое уплотнение

Подходит для

• Воздуховоды Multiflex для плоских крыш

Описание

• Толщина: 4 мм
• EPDM
• Вес: 0. 4 кг.
  • Воздуховоды Multiflex для плоских крыш

  Описание

  • Из полистирола
  • DN 100
  • Вес: 0,1 кг

  Колокол для кожуха

  Подходит для

  • Multiflex90

  • Из полистирола
  • DN 150
  • Вес: 0.1 кг.
    • Воздуховоды Multiflex для плоских крыш

    Описание

    • Из оцинкованной стали
    • DN 150
    • Вес: 3 кг

    типов систем аэрации: какой тип подходит вам?

    Опубликовано окт.2017 | Id: BAE-1114

    От
    Кэрол Л. Джонс

    В зависимости от конфигурации зернового бункера и использования конструкции, система аэрации
    должны быть сконструированы так, чтобы воздух проходил через зерно наиболее эффективным и действенным способом
    возможный. Знание вариантов конструкции систем аэрации поможет вам понять
    решения при строительстве нового бункера или модернизации существующих бункеров для вентиляции.С участием
    надлежащий дизайн и методы управления, системы аэрации могут помочь поддерживать качество
    вашего зерна.

    Существует девять различных типов систем аэрации. Два довольно распространены, два —
    немного реже, а остальные можно найти в «особых» приложениях.

    Наиболее распространенные типы аэрации

    Системы положительного давления (толкающие)
    Предполагается, что это наиболее часто используемые системы аэрации, особенно
    в новых установках стальных контейнеров в U. S. Положительное давление или толкающие системы состоят из
    вентиляторов, нагнетающих воздух в нижнюю часть бункера через воздуховоды или перфорированные
    фальшпол. Затем воздух удаляется с помощью мощных вытяжных вентиляторов на крыше с пассивным
    вентиляция на крыше или комбинация мощных вытяжных вентиляторов и пассивных вентиляционных отверстий
    или пространство в крыше (рис. 1). Воздух при трении нагревается на несколько градусов
    через объем зерна, по сравнению с системами отрицательного давления (см. ниже).Но жарко
    воздух поднимается вверх, и система положительного давления использует этот естественный теплый воздух.
    движение. Важно, чтобы вытяжные вентиляторы и вентиляторы аэрации были подключены отдельно.
    поэтому вытяжные вентиляторы включаются перед вентиляторами аэрации. Это помогает снизить вероятность
    повреждение кровли перепадами давления.

    Рисунок 1. Система аэрации с положительным давлением.

    Системы отрицательного давления (нагнетания)
    В системе отрицательного давления вентиляторы расположены внизу и вытягивают воздух вниз
    через массу зерна (рис. 2).Никаких вытяжных устройств не требуется, но правильный дизайн
    пассивных вентиляционных отверстий чрезвычайно важно. Недостаточно вентиляционных отверстий для впуска воздуха.
    мусорное ведро может вызвать обрушение крыши. Обслуживание вентиляционных отверстий чрезвычайно важно в
    система отрицательного давления по той же причине. Достаточный приток воздуха необходим для
    система отрицательного давления для правильной работы. Некоторые эксперты сообщают о проблемах, таких как
    конденсат в верхней части зерновой массы, проходит через все зерно
    навалом ко дну.Поэтому менеджеры должны уделять пристальное внимание времени работы
    вентиляторы, поэтому вся эта лишняя влага полностью перемещается через зерно и выходит из него.
    корзина внизу. Кроме того, мелкие семена, такие как канола, могут содержать больше отрицательных
    система давления, мелкий материал и мелкие семена можно протягивать через перфорированный
    настил в пространство под полом. Преимущество системы отрицательного давления
    заключается в том, что отработанный воздух можно легко контролировать на предмет температуры и CO2 на земле
    уровень, который позволяет определить, были ли температурные фронты перемещены через зерно
    намного легче.

    Рисунок 2. Система аэрации с отрицательным давлением.

    Менее распространенные типы аэрации

    Подтягивающие системы
    Эта система обычно используется на бетонных резервуарах. Вентиляторы расположены наверху
    конструкции, и они вытягивают воздух вверх через бункер (рис. 3). Эта система не требует
    вытяжные вентиляторы наверху, но надлежащая конструкция вентиляции и воздуховодов внизу
    бункер важен, потому что именно здесь воздух должен попадать в бункер. Дополнительное усиление
    необходим на крыше конструкции для размещения дополнительного веса оборудования.
    Одним из преимуществ этой системы является то, что она тише, чем большинство систем аэрации, которые
    может быть большим плюсом в населенных пунктах.

    Рисунок 3. Вытяжная система аэрации.

    Системы Push-Pull (высокий воздух)
    В этой системе вентиляторы расположены как вверху, так и внизу бункера (рис.
    4).Это приложение предназначено для бетонных резервуаров с такой же армированной крышей.
    предназначен для системы подтягиваний. Эта система может быть особенно полезной при хранении
    зерно с высоким содержанием влаги. Статическое давление уменьшается вдвое по сравнению с отрицательным или отрицательным давлением.
    система положительного давления. Количество воздуха, подаваемого вентиляторами, может быть намного больше.
    чем в других конструкциях системы.

    Рисунок 4. Система аэрации Push-Pull.

    Специальные приложения для проектирования аэрации

    Системы с турбонаддувом
    Иногда эти системы положительного давления рассматриваются как «встроенные» вентиляторные системы или
    центробежные вентиляторы в линейной конфигурации с осевым вентилятором.Свяжитесь с производителями вентиляторов
    об их фирменных конструкциях вентиляторов этого типа. Два вентилятора размещаются «последовательно» и
    при необходимости может увеличивать давление с той же мощностью. Выхлоп от одного вентилятора
    дует прямо в воздухозаборник другого вентилятора. Вытяжные вентиляторы на крыше
    необходимо этим системам для удаления влаги. Эти системы дороже, но
    позволяют хранить зерно с более высокой влажностью.Их можно использовать в любом бетоне.
    или стальные резервуары.

    Коллекторные системы
    В этих системах используются вентиляторы, проталкивающие воздух через коллекторы в нескольких бункерах (Рисунок 5).
    Меньше вентиляторов, которые нужно обслуживать, что может сэкономить деньги, но управление
    система сложнее, а распределение воздуха труднее контролировать.

    Рисунок 5. Коллекторная система аэрации на двух бункерах.

    Системы с поперечным потоком
    Системы с поперечным потоком (Рисунок 6) перемещают воздух от одной стенки бункера через
    зерно в центр бункера или на другую сторону бункера.Воздуховоды идут вертикально
    на стенки бункера и воздух выдувается вбок. Статическое давление и мощность
    вентиляторов меньше в этой конструкции. Однако первоначальная стоимость установки этих
    систем выше, а обслуживание оборудования сложнее.

    Рисунок 6. Поперечная система аэрации.

    Системы разгрузки с помощью воздуха (Kanal®)
    Эти системы аэрации спроектированы таким образом, что они также помогают в разгрузке резервуара.Пол
    имеет бетонные каналы, по которым зерно направляется в отстойник (Рисунок 7). Воздух помогает
    зерно по этим каналам, направляя его в систему регенерации.

    Рис. 7. Kanal® или система аэрации с разгрузкой с помощью воздуха.

    Системы аэрации временного хранения

    Временное хранилище зерна может иметь множество различных конфигураций.Для аэрации
    для использования в большинстве этих конфигураций необходимы воздуховоды. Плоские складские конструкции
    относятся к этой категории так же, как и наружные сваи. Самый распространенный вид аэрации в
    для временных свай на открытом воздухе используются воздуховоды по периметру боковины. Некоторые на открытом воздухе
    сваи имеют центральную насыпную башню. Воздух может проходить через кучу зерна и подниматься вверх
    эти башни вентиляторами расположены на вершине башен.Аэрация почти всегда отрицательная
    давление для наружных свай и может быть положительным или отрицательным давлением для плоских
    место хранения. В случае свай на открытом воздухе аэрация с отрицательным давлением не только обеспечивает
    движение воздуха через зерно, но также удерживает брезент на сваях.

    Важные соображения

    Конструкция оборудования аэрации довольно сложна и должна рассматриваться как «система».”
    Система аэрации включает в себя вентиляторы, воздуховоды или перфорированный пол, пассивный
    и / или вентиляционные отверстия с электроприводом, зерно, воздух, проходящий через зерно, и элементы управления
    (электронный или ручной). Пристальное внимание нужно уделять не только
    к конструкции этой системы, но также и к правильному выбору времени и контролю аэрации
    система. Обращение к надежному подрядчику системы аэрации может быть лучшим выбором для
    покупка и установка новых систем аэрации.

    Ссылки и другие источники информации

    Bledsoe, P., Tiernan TriState Глава: Профилактическое техническое обслуживание и обучение технике безопасности.
    2017 г.

    Дитц, Дж., «Подача воздуха», Ag Advance, сентябрь 2014 г.

    Майлз, К., «Все об аэрации, уроках и практическом использовании для достижения наилучших результатов», Grain
    Журнал июль / август 2017: стр. 12-17.

    Руководство по сушке, обращению и хранению зерна, MWPS-13, третье издание.

    Руководство по проектированию систем аэрации сухого зерна, MWPS-29, пересмотренное первое издание 1999 г.

    BAE-1102, Системы аэрации для круглых бункеров с плоским дном, Расширение Университета штата Оклахома
    Сервис, Стиллуотер, ОК.

    BAE-1103, Дизайн системы аэрации для круглых бункеров с коническим дном, Государственный университет Оклахомы
    Консультационная служба, Стиллуотер, ОК.

    BAE-1290, Автоматизация и управление для обработки зерна, Расширение Университета штата Оклахома
    Сервис, Стиллуотер, ОК

    Кэрол Л. Джонс, доктор философии, профессор PE
    и председатель Бьюкенена
    Разработка хранимых продуктов

    Была ли эта информация полезной?

    ДА НЕТ

    Кровельная вентиляция.Аэратор — вентиляция плоская крыша. Кровельный войлок. Фотография, картинки, изображения и сток-фотография без роялти. Картинка 60799776.

    Кровельная вентиляция. Аэратор — вентиляция плоская крыша. Кровельный войлок. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 60799776.

    Кровельная вентиляция.Аэратор — вентиляция плоской кровли. Рубероид. Крыша вентилируемая.

    S

    M

    L

    XL

    Таблица размеров

    Размер изображения	Идеально подходит для
    S	Интернет и блоги, социальные сети и мобильные приложения.
    М	Брошюры и каталоги, журналы и открытки.
    л	Плакаты и баннеры для дома и улицы.
    XL	Фоны, рекламные щиты и цифровые экраны.

    5601 x 3616 пикселей
    |
    47,4 см x
    30,6 см |
    300 точек на дюйм
    |
    JPG

    Масштабирование до любого размера • EPS

    5601 x 3616 пикселей
    |
    47.4 см x
    30,6 см |
    300 точек на дюйм
    |
    JPG

    Скачать

    Купить одно изображение

    6 кредитов

    Самая низкая цена
    с планом подписки

    • Попробуйте 1 месяц на 2209 pyб
    • Загрузите 10 фотографий или векторов.
    • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

    221 ру

    за изображение любой размер

    Цена денег

    Ключевые слова

    Похожие изображения

    Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

    @ +7 499 938-68-54

    Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

    .
    Принимать

    Дыхательная мембрана для плоской кровли | Permaroof UK Products

    Повышение энергоэффективности

    Высококачественные дыхательные мембраны помогают снизить потери тепла во всей кровельной системе, будь то скатная или плоская, бытовая или коммерческая. Непосредственные выгоды от этого очевидны, поскольку сразу же дом получает более высокий рейтинг энергопотребления.

    Поскольку влажность в собственности также уменьшается, это создает более здоровую и сухую среду и может продлить срок службы кровли.Мембраны Permavent воплощают в себе новейшие технологии медицинской промышленности для инкапсуляции высококачественной гидрофобной пленки внутри полипропиленовых слоев. В отличие от конкурирующих брендов, дышащая мембрана Permavent сочетает в себе процесс 3-в-1 для улучшения целостности и, в конечном итоге, качества мембраны. Этот единый процесс обеспечивает превосходную воздухопроницаемость и гибкость в течение длительного времени.

    Все мембраны Permavent сертифицированы для использования во всех типах кровельных и стеновых покрытий и полностью соответствуют:

    • BS 5250: 2011 Свод правил контроля конденсации в зданиях.
    • BS 5534: 2014 Свод правил по работе с сланцами и черепицей.
    • BS 8000-6: 1990 Работа на стройплощадках.
    • BS EN 1991-1-4; 2005 + A1: 2010 + UK NA.
    • BS EN 13859: Гибкие листы для подложек.
    • BS EN 13501-1 2007.

    А как насчет систем вентиляции для бетонной кровли?

    Бетонная кровля также требует вентиляции по всей поверхности. Конденсация и влага обычно всегда присутствуют в той или иной форме в бетонной крыше, будь то старая или новая.Зеленый (новый) бетон следует оставить для застывания не менее трех недель перед тем, как покрыть какой-либо мембраной.

    Стандартные аксессуары Permaroof для защиты от конденсата и влаги. Этот тип вентиляционной системы обеспечивает выход сильной влаги из бетонной кровли. Аэратор для плоской крыши устанавливается поверх голого бетона под гидроизоляционной мембраной и изоляцией. Когда мембрана герметизируется над основанием аэратора, создается дымоход, отводящий влагу от бетона через ряд ребер, которые способствуют движению водяного пара.

    Что такое аэратор на крыше?

    Аэратор кровельный — устройство, предназначенное для вентиляции подкровельного пространства, а также для отвода влаги и водяного пара. Внешне представляет собой трубу диаметром 6,3-11,1 сантиметра, прикрытую зонтом для защиты от попадания атмосферных осадков. Применяется на плоских и скатных крышах. Он позволяет сохранить работоспособность качественной кровли.

    В гражданском и промышленном строительстве очень популярна мягкая кровля.Конструктивно это многослойная конструкция. Его часто называют «кровельным пирогом». В эту конструкцию входят железобетонная плита, пароизоляция, теплоизоляционный материал, стяжка и гидроизоляционный ковер. Срок службы такой кровли напрямую зависит от того, насколько качественно сделана гидро- и теплоизоляция. И самый частый дефект таких конструкций — скопление влаги в утеплителе и стяжке. Поэтому кровельный аэратор для мягкой кровли жизненно необходим.

    Осушение теплоизоляционных слоев осуществляется за счет устройства систем вентиляции.А для выполнения аналогичных задач используется кровельный аэратор. Его работа основана на использовании разницы внешнего и внутреннего давления. Также его работа возможна за счет создания тяги в трубе из-за низкого давления, которое создается за счет внешних ветровых течений.

    Аэратор крыши выполняет следующие функции:

    — вывод водяного пара, поднимающегося изнутри;

    — снижение давления, возникающего в кровельной системе;

    — препятствие образованию конденсата на гидроизоляции.

    Отсутствие аэратора на крыше или другой системы вентиляции может привести к плачевным последствиям.
