В чем разница между активными и пассивными антеннами

Наверняка каждый, кому приходилось выбирать ту или иную антенну – будь то телевизионная или радио – сталкивался с такими понятиями, как активная и пассивная антенна. И многие при этом вставали в тупик: чем же они отличаются друг от друга и какую, собственно говоря, лучше выбрать?..

Пассивная антенна

Особенностью любой пассивной антенны является то, что она улавливает и принимает сигнал исключительно за счет своей геометрии (формы). Соответственно, чем больше площадь такой антенны, тем увереннее будет сигнал.

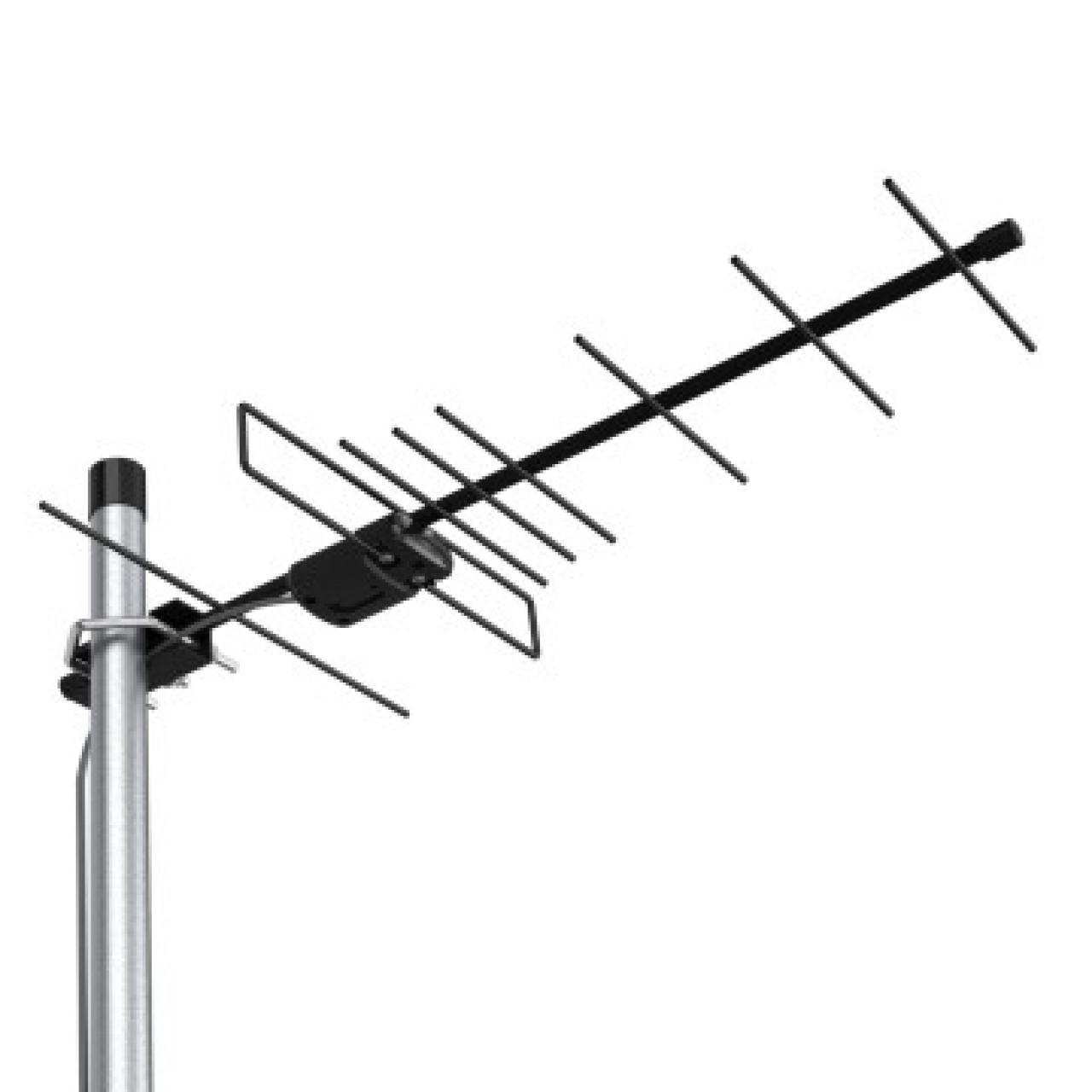

Пассивная антенна

Преимуществами такой антенны можно считать:

• Отсутствие собственных помех и наводок из-за того, что в такой антенне, собственно, и наводиться нечему. Ведь в ее конструкции не предусмотрено никаких элементов, которые могли бы сгенерировать электромагнитное излучение.
• Исключительная простота монтажа и эксплуатации. Все, что требуется, — это правильно сориентировать пассивную антенну на местности.
• Пассивную антенну можно даже изготовить самостоятельно из подручных материалов. Как правило, вся конструкция такой антенны представляет собой металлический каркас с передающим кабелем или проводом.
• Пассивная антенна не требует отдельного источника питания.
• Наконец, стоит отметить и дешевизну антенны пассивного типа.

Однако имеются у пассивной антенны и недостатки:

1. Она подвержена различного рода помехам, а качество сигнала сильно зависит от места расположения;
2. При обустройстве пассивной антенны приходится тщательно выбирать место и проводить тонкую ориентацию, особенно, если установка происходит в зоне плохого приема.
3. Обычно установка антенны пассивного типа производится на довольно большой высоте – до 10 метров, что требует обустройства специальной мачты, дополнительных укреплений для нее и т.д.
4. Пассивные антенны должны обеспечивать достаточно большую по площади зону приема, что делает их громоздкими и неудобными, например, в помещении.
5. На качество сигнала может влиять огромное число факторов: как здания, деревья и рельеф местности, так и погодные условия.

Таким образом, пассивную антенну рекомендуется устанавливать лишь там, где располагается зона довольно уверенного сигнала и нет необходимости в дополнительном его усилении. Пассивная антенна бывает как внутреннего, так и наружного типа. Как правило, ее устанавливают в квартирах, расположенных в черте города, где уровень сигнала обычно довольно высокий. Однако на загородных участках, на трассах и т.д. обычно применяют активные антенны.

Активная антенна

Особенностью же антенны активного типа является то, что пойманный сигнал проходит через специальные преобразующие устройства и лишь затем – непосредственно на приемное оборудование. В качестве преобразующих устройств могут выступать всевозможные усилители, подавители помех, декодеры и т. д.

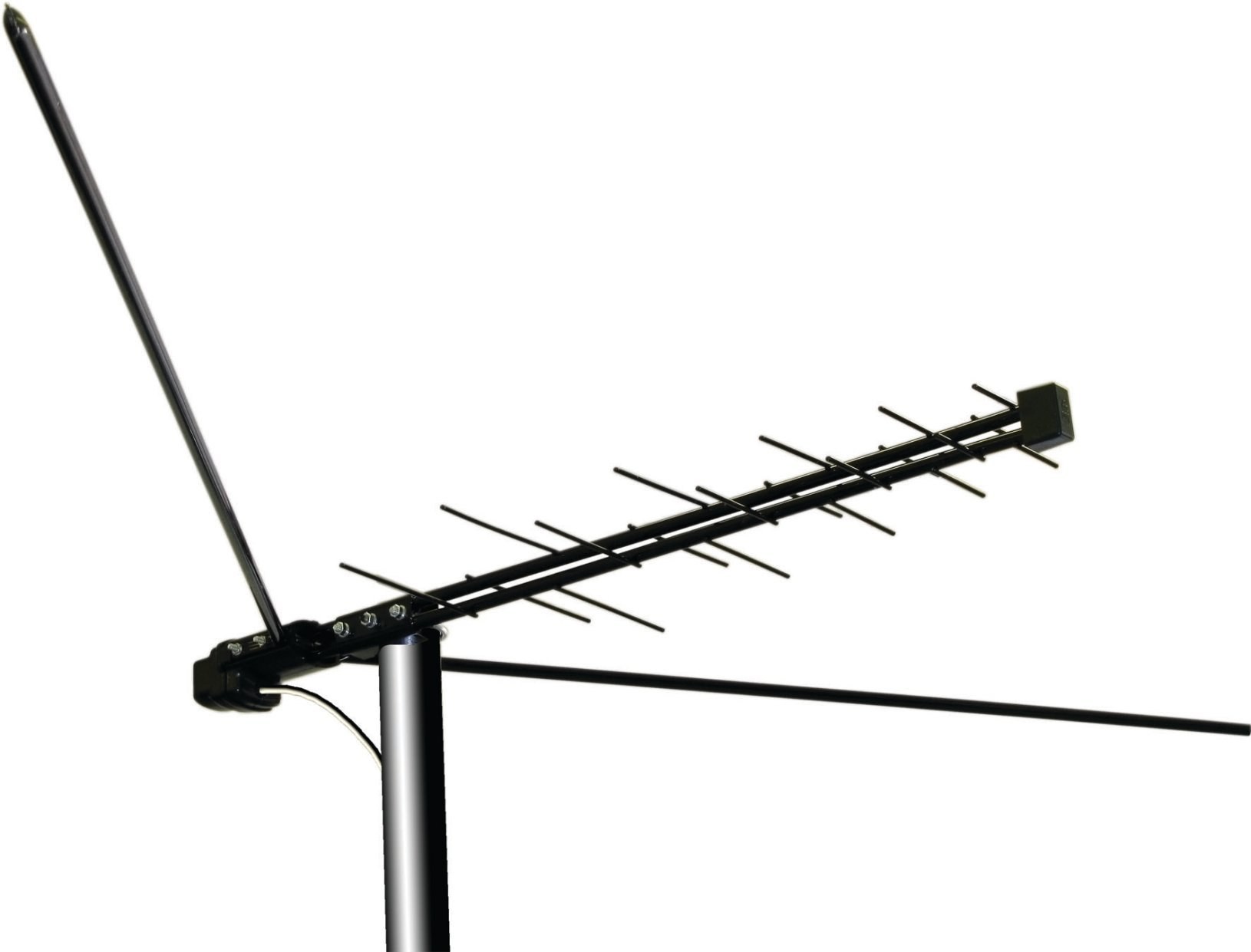

Активная антенна

Такие устройства могут быть смонтированы как непосредственно на самой антенне, так и вне ее. Подпитываются они обычно через бытовую электрическую сеть, но в отдельных случаях может быть организован и автономный источник питания в виде аккумуляторов или батареек.

Преимущества активных антенн:

• Они могут быть выполнены практически любых размеров и форм.
• Активные антенны могут устанавливаться практически в любом месте – в комнате или снаружи помещения. На качество работы мало оказывают влияния как рельеф местности, так и помехи со стороны деревьев, зданий и т.д.
• Даже низкий уровень сигнала для активной антенные не помеха: он усиливается за счет дополнительного оборудования.
• Во многих активных антеннах можно регулировать уровень усиления и шумоподавления.
• Помехи, которые могут присутствовать в случае с применением активной антенны, также убираются специальными шумоподавляющими устройствами.

В то же время, недостатками активных антенн можно считать:

1. Их относительную дороговизну.
2. Техническую сложность: ведь в активной антенне используется большое количество электронного оборудования.
3. Для корректной работы активной антенны требуется постоянный источник питания.
4. В ряде случаев причиной электромагнитных наводок может послужить собственное оборудование антенны. Впрочем, специальными «шумодавами» они же и устраняются.
5. Иногда активная антенна довольно сложна в монтаже и настройке.
6. Из-за большого количества электроники активная антенна имеет меньшую степень надежности в сравнении с пассивной, в которой, собственно говоря, ломаться практически нечему.

Таким образом, антенну активного типа рекомендуется обустраивать в местах с не очень уверенным или вовсе плохим уровнем сигнала. Например, за чертой города, в горной и лесистой местности и т.д.

Главные отличия активной и пассивной антенн

Основным отличием активной и пассивной антенн можно считать наличие или отсутствие дополнительного электронного оборудования, которое усиливает сигнал и подавляет шумы.

Как следствие, активные и пассивные антенны различаются по способу монтажа, требованиям к наличию источника питания, а также квалификации мастера, который производит установку антенны. Если пассивную может обустроить практически любой человек, то для корректной установки, настройки и отладки антенны активного типа может быть привлечен в большинстве случаев лишь квалифицированный специалист.

Hi-techКомментировать

«В чем разница активной и пассивной антенны?» — Яндекс Кью

Популярное

Сообщества

Музыкальная студияАктивная акустика

Анонимный вопрос

26 декабря 2018  ·

17,7 K

ОтветитьУточнитьЩёголев Стас

10

Содействие в организации ремонтно-строительных работ включая электромонтаж и установку…  · 24 нояб 2020

Разберем антенны по типу усиления сигнала: активные и пассивные

Динамичное развитие цифрового телевидения в нашей стране привело к тому, что уже практически все столкнулись с таким техническим устройством как антенна. Одним из вариантов классификацией антенн является классификация по типу усиления: пассивные антенны и активные.

Какой вид выбрать это довольно не тривиальная задача как может показаться на первый взгляд. От этого будет зависеть Ваш уровень комфорта, потому что в свою очередь от антенны зависит качество картинки на Вашем телевизоре.

Итак, антенна с пассивным усилением или просто пассивная антенна – осуществляет приём сигналов посредством своих конструктивных особенностей, в частности формы. В таком роде антенн отсутствуют дополнительные усилительные устройства или любое электрооборудование в принципе. Из этого следует, что чем больше будет площадь антенны, тем лучше будет вестись приём сигнала. Пассивные антенны при этом бывают как комнатные, так и наружные, то есть устанавливаемые на улице.

Преимущества пассивной антенны заключаются в следующем:

1. Если у Вас есть большое желание и энтузиазм, то можно осуществить самостоятельную сборку такой антенны. Её конструкция достаточно проста, и не потребует профильного образования.
2. Так как конструкция пассивных антенны проста, то они и надёжны, потому что ломаться нечему.
3. Относительно низкая стоимость.
4. Так как в такой антенне нет электрооборудования, то и не будет от них помех.
5. Не нужен дополнительный источник питания.

Недостатки пассивной антенны заключается в следующем:

1. Для хорошего приёма сигнала нужна большая площадь, а это значит, увеличиваются габариты и вес.
2. Пассивные антенны более чувствительны к различным помехам.

Таким образом, пассивная антенна может Вам подойти в нескольких случаях. Например, если телевидение для Вас это просто некая фоновая информация, и Вы не хотите тратить деньги на покупку дорогой антенны. Или, например Вы находитесь в зоне уверенного приёма сигнала, рядом с телепередающей станцией.

В отличие от пассивной антенны, конструкция активной антенны обязательно предполагает наличие дополнительных устройств, усиливающих поступающих на них сигнал. Ключевой момент, усиление происходит после принятия сигнала, а не до. Это связано с тем, что сигнал, проходя по кабелям от антенны к Вашему телевизору затухает, в связи, с чем и появляется необходимость его усилить. Для работы активных антенн нужно дополнительное электропитания, без него электроустройства работать не будут, а значит и требуемого усиления не будет. Так же как и пассивные антенны, активные также бывают как комнатные, так и наружные.

Преимущества активной антенны заключается в следующем:

1. Можно осуществлять усиление сигналов, тем самым улучшая качество картинки.
2. Огромный выбор различных моделей.

Недостатки активной антенны заключается в следующем:

1. В отличие от пассивной антенны, вероятность того, что, что-то поломается, у активной антенны выше.
2. Активную антенну, без профильного образования, самому не сделать.
3. Необходим дополнительный источник питания.
4. Высокая стоимость.
5. Наличие собственных помех, из-за наличия электроустройств.

Несмотря на то, что минусов у активной антенны больше, потенциал для получения сигнала, и соответственно качественной картинки у неё больше.

В любом случае, на каком-бы типе антенн Вы бы не остановились, нужно исходить из своих конкретных условий. Не стоит гнаться за самыми дорогими или самыми дешевыми моделями, всё должно быть в меру.

Если Вы в чём-то не уверены, не стоит полагаться на чувства, лучше доверить выбор специалистам, в ином случае Вы можете потратить деньги и время впустую.

Комментировать ответ…Комментировать…

Петр

129

JAVA developer  · 27 дек 2018

Основным отличием активной и пассивной антенн можно считать наличие или отсутствие дополнительного электронного оборудования, которое усиливает сигнал и подавляет шумы.
Как следствие, активные и пассивные антенны различаются по способу монтажа, требованиям к наличию источника питания, а также квалификации мастера, который производит установку антенны. Если пассивную… Читать далее

Комментировать ответ…Комментировать…

Vladimir

Технологии

6,4 K

Компьютеры и автомобили.
YouTube: https://www.youtube.com/c/Коленвальщик/
Яндекс. Дзен: h…  · 26 дек 2018  · youtube.com/c/Коленвальщик/

Пассиваная антена, в отличие от активной, не имеет собственного источника питания. Она дешевле, ее даже можно изготовить в домашних условиях. Но качество сигнала сильно зависит от места расположения, от стоящих объектов, а так же подвержена различным помехам. Еще такую антену не всегда удобно устанавливать: во первых из-за ее размеров, чем она больше, тем лучше, во… Читать далее

Наш YouTube-канал

Перейти на youtube.com/c/Коленвальщик/ 14,2 K

Peter Sulimov

20 июня 2020

Усилитель не является преобразователем сигнала. Он просто усиливает амплитуду сигнала вместе с шумами и помехами… Читать дальше

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

Активные и пассивные антенны: основные различия и области применения
всевозможные типы антенн, которые следует учитывать при выборе
правильный для вас.

Когда вы сортируете их все, один выбор
вам придется сделать это между активной и пассивной антенной. Этот
разница может повлиять на ваше приложение.

У них есть несколько черт в
общее, но одно ключевое различие между активными и пассивными антеннами
заключается в том, усиливается ли радиосигнал, который они передают или принимают.
или нет. Это одно различие ведет к нескольким другим различиям в
как ваша антенна может быть настроена и какое приложение лучше всего
подходит для. Если вы задаетесь вопросом: «В чем разница между
активные и пассивные антенны?», читайте дальше, чтобы узнать!

В чем разница между активной и пассивной антенной
Системы?

Если вы сравниваете
активная и пассивная антенна GPS, антенна 5G или антенна для
какое-то другое использование, вам нужно знать несколько параметров, чтобы помочь вам
решить, какой из них подходит для вашего приложения. Среди прочего, некоторые ключевые
характеристики конструкции антенны включают ее коэффициент усиления, частоту
диапазон, форм-фактор и предназначен ли он для использования в помещении или
наружное использование.

Чтобы решить, какая антенна подходит
для вас вы должны понимать чем отличаются пассивные и активные антенны
друг от друга. На самом деле все относительно просто: активные антенны
использовать активный компонент схемы для управления уровнем сигнала,
а пассивные антенны — нет. Это одно различие может иметь
влияние на другие факторы конструкции антенны. Чтобы уточнить
все, мы посмотрим, как работают активные и пассивные антенны.
спроектированы и какие другие компоненты могут быть затронуты
наличие усилителя.

Активная антенна

Независимо от типа
компонент, который они используют, активные антенны используют некоторую форму
усилитель для усиления сигналов, которые они передают или принимают (это
чаще можно найти антенны, которые усиливают последний). Обычно
подключенный между антенной и кабелем, усилители обладают
а
выигрыш, который может быть
определяется как способность передавать мощность в любом направлении относительно
к гипотетической идеальной антенне.

Если это звучит слишком технически,
усиление усилителя описывает, сколько дополнительной мощности добавляется к
сигнал. Усиление активной антенны может компенсировать некоторые
потерь, возникающих при передаче, так как коаксиальные кабели
превышение 100 футов может привести к потере сигнала в пределах 8–11 дБ. Если
вас беспокоит мощность сигнала, активные антенны могут
часть решения — в зависимости от нескольких других
факторы.

Активные компоненты

Поскольку ключевое различие между
активная антенна против пассивной — это наличие усилителя,
сначала мы сосредоточимся на типах усилителей. Компоненты активной антенны
которые работают как усилители, называются транзисторами. Один из многих
основные строительные блоки электроники, транзисторы состоят из
полупроводниковый материал и имеют несколько выводов (обычно
3) через который входной ток или напряжение могут быть приложены к
генерировать больший выходной сигнал, поэтому они используются в качестве
усилители.

Самый распространенный тип транзистора
представляет собой полевой транзистор металл-оксид-полупроводник (MOSFET).
Существуют и другие типы. Усилители, построенные на их основе, различаются по
как они контролируют сигнал. Некоторые типы усилителей
включают:

• Текущий
  усилители , повышающие
  выходной ток сигнала.
• Напряжение
  усилители , повышающие
  выходное напряжение сигнала.
• Мощность
  усилители , повышающие
  выходная мощность сигнала, независимо от того, контролируют ли они ток или
  напряжение, чтобы сделать это — или и то, и другое.

Другие типы активных усилителей
компоненты частотные, в том числе радиочастотные (RF)
усилители и усилители промежуточной частоты (ПЧ). какой бы ни
используется тип, отличительная черта активных антенн
по компонентам — это наличие какого-то усилителя для
улучшить мощность сигнала.

Конструкция активной антенны

Возможна разработка активных антенн
несколькими разными способами, но их усилители часто идут в комплекте
вместе с остальными их компонентами. Некоторые могут быть добавлены в линию,
и многие из них сочетают в себе антенну, фидер, вышку и перемычку.
функциональность в единое целое.

Их дизайн еще больше различается
в зависимости от типов отраслей, в которых они используются, частота
диапазон, в котором они должны работать, и некоторые другие
факторы. Одна постоянная конструктивная особенность заключается в том, что большинство антенн работают
лучше всего, когда усилитель подключен как можно ближе к
антенна — желательно прямо на клеммах.

Пассивная антенна

В отличие от активных антенн, пассивная
антенны не используют усилитель. Это означает, что пассивная антенна
может быть более восприимчивым к потерям сигнала, но может быть и лучше
подходит для определенных приложений, чем его активный
аналоги.

Конструкция с пассивной антенной

Как и у активных антенн, пассивная
Конструкция антенны может варьироваться в зависимости от множества факторов, например:

• Независимо от того, предназначена ли она для стационарных или мобильных устройств.
  Приложения.
• Предназначен ли он для
  Крытый или открытый
  использовать.
• Количество устройств, для которых он предназначен
  поддерживать.
• Независимо от того, использует ли он внутренние антенны или внешние
  те.
• Многие другие.

Альтернативные средства уменьшения
потери сигнала являются еще одним конструктивным фактором, который следует учитывать. Один из способов
уменьшить потери, возникающие при длинных кабельных трассах, заключается в использовании
направленная антенна, которая добавляет усиление без использования
усилитель звука. Другой способ заключается в использовании оптоволоконных кабелей вместо
коаксиальный, так как оптоволоконные кабели могут передавать сигналы гораздо дольше
расстояния практически без потерь.

Пассивные компоненты

Кроме усилителя, пассивные
антенны используют все те же компоненты, что и активные антенны. Немного
К компонентам пассивной антенны относятся:

• Базовая станция
• Передатчик/приемник A
• Токопроводящий провод
• Линии электропередачи
• Соединители и оборудование
• Гораздо больше

Некоторые компоненты, такие как стрелы,
директора и рупоры могут различаться в зависимости от конструкции антенны, но могут
использоваться как в активных, так и в пассивных конструкциях.

Как определить, какой тип антенны вам нужен

Цена, применение и номер
поддерживаемых устройств — вот несколько факторов, которые следует учитывать
при выборе между активной и пассивной антенной. Отсутствие
усилитель может сделать некоторые пассивные антенны более экономичными, чем
их активные аналоги, но активные антенны могут помочь минимизировать
помех и шума и обычно более компактны.

Активные антенны также имеют
более высокая пропускная способность, потому что их усилители позволяют им передавать
в более широком диапазоне частот; однако дополнительное ускорение может вызвать
уровень сигнала, который будет отправлен при более высокой выходной мощности, чем
разрешено Федеральной комиссией по связи. Вот почему активные антенны обычно используются для
принимать сигналы, а не передавать их. Более того, поскольку некоторые
направленные антенны уже добавляют встроенное усиление, дополнительное усиление на
активная антенна может быть ненужной и даже вредной для некоторых
системы.

Оставайтесь на связи благодаря правильной технологии

Независимо от того, сравниваете ли вы
активная антенна GPS против пассивных или нужна стационарная антенна для
ваше предприятие, у Novotech есть решения для подключения, которые вам нужны.
Мы можем помочь вам выбрать между активной или пассивной антенной и
найдите тот, который подходит для вашего приложения, поэтому свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь.

Категории: Без рубрики

Опубликовано: 14 ноября 2022 г.

Автор: Стив Шок

В чем разница между активными и пассивными антенными системами?

16 ноября 2015 г.

Узнайте, чем отличаются активные и пассивные системы.

Распределенная антенная система — отличный способ обеспечить постоянное покрытие беспроводной сети в вашем здании. Если вы планируете использовать распределенную антенную систему для своего здания, вы должны знать, что существует два типа: активные и пассивные. Возможно, вы захотите узнать разницу между этими двумя системами, прежде чем решить, какую из них установить.

Пассивная антенная система

Конструкция распределенной антенной системы включает антенны, подключаемые к центральному контроллеру. Контроллер подключается к базовой станции назначенной сети оператора беспроводной связи. Здесь ваша система может быть пассивной или активной. Пассивная распределенная антенная система может захватывать сигналы мобильных телефонов с крыши здания и передавать эти сигналы по фидерным кабелям для распространения по всему зданию.

Активная антенная система

Активная система аналогична пассивной, за исключением того, что вместо обычных фидерных кабелей активная распределенная антенная система передает сигнал с крыши на оптоволоконные кабели. В активной системе оптоволоконные кабели усиливают сигналы по пути. Это обеспечивает более быструю и надежную беспроводную связь в вашем здании.

Распределенная антенная система, пассивная или активная, покроет множество абонентов, а также заполнит пробелы в услугах вашего оператора беспроводной связи. В результате вы получите стабильную и надежную сотовую связь. Распределенная антенная система повысит надежность ваших зданий для радиочастот от пожарных частей, полиции и различных типов служб быстрого реагирования для обеспечения безопасности вашей собственности и жителей здания. FiberPlus готов предоставить вам высококачественные распределенные антенные системы уже сегодня.

FiberPlus предоставляет услуги передачи данных для ряда различных рынков с помощью оптоволокна с 1992 года. Компания, которая начинала как компания по прокладке кабелей для локальных сетей, превратилась в ведущую телекоммуникационную компанию, которая может обеспечить Ричмонд, Вирджиния, Балтимор, Мэриленд. , Вашингтон, округ Колумбия, и районы Северной Вирджинии с рядом различных услуг. Эти услуги теперь включают:

• Структурированная кабельная система
• Электронные системы безопасности
• Распределенные антенные системы
• Аудио/визуальные услуги
• Служба поддержки
• Специальные системы
• Услуги по проектированию/строительству

FiberPlus обещает сообществам, в которых мы работаем, что мы будем продолжать расширяться и развиваться по мере внедрения новых технологий в телекоммуникационной отрасли.
