Антенна для цифрового ТВ: активная или пассивная?

Нет, мы не будем писать о том, как навести антенну для стратегической бомбардировки, как вы могли подумать по картинке. 🙂 А поговорим мы вот о чем: выбирая антенну для просмотра цифрового телевидения, можно столкнуться с тем, что они делятся на два типа — «активные» и «пассивные». В чем разница между этими двумя видами? Разберемся вместе.

Как работает антенный приемник?

Эфирное телевидение — неважно, аналоговое или цифровое — потому и зовется эфирным, что передается по воздуху в виде радиоволн на разных частотах. Антенна — это приемник, который необходим, чтобы их улавливать.

Когда телевизионный сигнал касается металлических частей устройства, он образует электромагнитное поле. В металле под его воздействием образуется ток, который поступает в телевизор по кабелю и преобразуется в картинку и звук.

Как видите, механика очень проста. Единственное — приемник приходится размещать таким образом, чтобы ток образовывался в нем наиболее эффективно («наводить»). Поэтому нам и приходится вешать антенну на балконе, или переставлять комнатные «рожки» в разные места, чтобы добиться хорошей картинки.

Что такое пассивная антенна?

Пассивный антенный приемник — это обычная металлическая конструкция, к которой подключен кабель, идущий от телевизора. В ней нет никаких дополнительных конструкционных элементов — только металлический каркас.

Часто у него довольно сложная геометрия из множества «рогов» и «усиков» — для того, чтобы металл в электромагнитном поле лучше улавливал волны. Пассивные модели зачастую бывают очень громоздкими.

Чем дальше находится пассивная антенна от телевышки, тем больше должен быть ее размер, сложнее геометрия и расположение (высотный монтаж), и она должна быть повернута особым образом. Только так прием будет стабильным.

Достоинства и недостатки пассивного типа:

Преимущества

простота и долговечность
отсутствие риска короткого замыкания (при правильной эксплуатации)
дешевизна

Недостатки

сложность правильного размещения и позиционирования относительно телевышки
необходимость монтажа на высоте — крыше, балконе, шесте
влияние погодных условий и других факторов (наличия поблизости высоковольтных линий, деревьев) на качество приема

Что такое активная антенна?

Механика работы активного приемника такая же, как и у пассивного — у него тоже есть «рожки» различной геометрии, которые ловят волны и преобразуют их в ток. Однако, перед попаданием в телевизор ток обрабатывается встроенным периферийным устройством.

Таких устройств может быть масса: шумоподавители, усилители и так далее. Чаще всего активная антенна снабжена усилителем. Благодаря этому ее почти всегда можно устанавливать внутри помещения — кроме совсем уж удаленных от телецентра мест. Главное, чтоб она хотя бы немного ловила волны, а остальное сделает усилитель.

Из-за наличия дополнительной периферии активному уловителю сигнала требуется отдельное питание. Он должна быть включена в розетку, либо питаться от телевизора, если «ящик» поддерживает такую возможность.

Достоинства и недостатки активного типа:

Преимущества

простота установки — как снаружи, так и внутри помещения
качество приема не зависит от погодных условий и наличия преград
компактные размеры
устойчивость к появлению помех

Недостатки

более высокая цена
спорная долговечность — в силу наличия микроэлектроники, которая может со временем деградировать
необходимость в электропитании

Что выбрать для цифрового ТВ?

Цифровое телевидение предъявляет более серьезные требования к качеству приема сигнала. Как следствие, антенное оборудование требуется направлять в сторону вещающей «башни», а если приёмник находится далеко от передатчика — каким-то образом усиливать сигнал. Поэтому активный уловитель сигнала для цифрового ТВ всегда предпочтительнее пассивного.

Пассивный вариант для цифрового ТВ можно приобрести, если у вас старый телевизор, к которому нужно подключать приставку DVB-T2. В этом случае усилитель будет находиться в приставке, а антенна — просто выполнять роль уловителя. Почитайте наши материалы о выборе приставки для цифрового ТВ и антенны для цифрового ТВ, чтобы разобраться в нюансах и присмотреть подходящие варианты.

Читайте также:

• Какую антенну купить для цифрового ТВ? Сравниваем варианты
• Берем «цифру» за рога: лучшие комнатные антенны для цифрового ТВ
• Как сделать антенну для цифрового телевидения своими руками

Фото: компании-производители, defence.gov, PxHere

какая лучше и чем отличаются

Телевидение зародилось еще в прошлом веке и стало неотъемлемой частью современного мира. Сейчас практически невозможно найти квартиру, где нет хотя бы одного телевизора. Люди все чаще ставят ТВ и на дачах, чтобы коротать вечера. Способы установки и подключения шагнули далеко вперед со времен первых телевизоров, поэтому все больше и больше людей отказываются от услуг мастеров и ставят устройства самостоятельно.

Чтобы установка и подключение прошли гладко, стоит заранее подготовиться. Самым первым шагом будет выбор и установка антенны для цифрового телевидения. Но как же понять, какая подойдет именно вам? Об этом и расскажем в статье.

Антенна является одним из основных элементов влияющих на качество приема телевизионного сигнала. Поэтому к ее выбору нужно подходить с умом.

Что такое антенна и ее принцип работы

Начнем с основ: что такое антенна и зачем она нужна.

Антенна – устройство, созданное для улавливания и излучения радиоволн. Придумал ее в Германии ученый Генрих Герц в рамках эксперимента. Он хотел доказать, что существуют электромагнитные волны.

Какие антенны бывают

Когда вы начнете выбирать устройство себе в дом или на дачу, то обязательно столкнетесь с двумя типами антенн: активная и пассивная. В чем же разница и какую лучше взять?

Пассивная антенна

Такой тип антенн – самый старый. Именно ее и показал общественности Генрих Герц в рамках своего эксперимента. Конструкция с того времени и не менялась, так как это, в целом, и не требуется – антенна прекрасно справляется со своей задачей.

Конструктивно это устройство выгоднее всего: простое в установке и эксплуатации. Но у него есть свои особенности, которые нужно будет учитывать, если выберете этот вариант.

Пассивная антенна принимает сигнал только за счет своей формы. Размеры вибраторов и проводников должны подходить к длине волны. Все зависит от того, что именно вы хотите поймать. Например, для цифрового телевидения потребуется устройство, которое сможет принять дециметровые волны.

Плюсы

• Максимально простая конструкция;
• Бюджетность такой антенны. Средняя стоимость невысока;

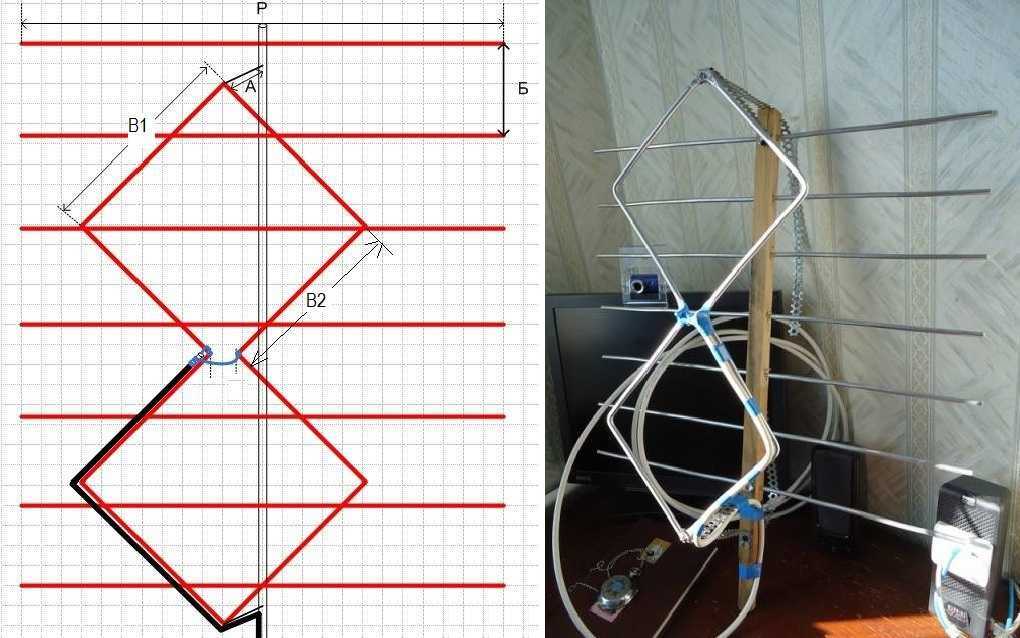

• Возможность сделать ее самостоятельно из подручных средств. Например, вы можете создать ее из алюминиевых банок;
• Легкость в монтаже. Вам нужно будет просто подобрать место и установить антенну. После этого она сразу же начнет принимать сигналы. Не нужно возиться с подключением питания для усилителя или с дополнительными настройками;
• Долговечность. Из-за простоты конструкции такая антенна будет долго служить вам;
• Нет риска короткого замыкания, потому что нет электронных частей. Конечно, если эксплуатировать антенну неправильно, то возможно все.

Минусы

• Довольно сложно правильно разместить относительно телевышки. С этим придется повозиться;
• Желательно монтировать высоко. Чем выше, тем лучше – ставить пассивную антенну придется на крыше, балконе или шесте, если нет других вариантов;
• Высокое влияние погоды на качество сигнала. Всем нам знакомы шумы на экране во время грозы. Обычно этим грешат именно пассивные антенны;
• Влияние иных факторов. Например, наличие рядом высоких деревьев или высоковольтных линий передач.

Выводы

Подводя итог можно сказать, что пассивная антенна – не идеальное решение. Как и у всего в нашем мире, у нее есть свои сильные и слабые стороны. Но не спешите отказываться от такого варианта сразу же – если у вас хороший сигнал и рядом находится вышка, то лучше выбрать пассивную антенну. Все тонкости подбора оптимального варианта опишем дальше в статье.

Активная антенна

Активную от пассивной на первый взгляд отличить практически невозможно. Тем более, если не знать особенности ее строения. Давайте же разберемся.

Активное устройство делает тоже самое, что и пассивное, но у него есть усилитель. Именно его наличие и отличает два типа. Благодаря ему антенна может принимать хороший и стабильный сигнал, даже если телевышка находится достаточно далеко от вашего дома.   Для того, чтобы усилитель работал, ему требуется подвести питание. Обычно для этого используют розетку или аккумуляторную батарею.

Плюсы

• Большой выбор вариантов. На рынке полно активных антенн самых разных форм и размеров, так что подобрать ту, которая подойдет именно вам, проще простого;
• Возможность менять настройки приема. Вы сможете отрегулировать уровень приема, если это потребуется;
• Легкость выбора места и монтажа. Из-за наличия усилителя такая антенна не зависит от погодных условий и не настолько чувствительна к местоположению, в отличие от пассивного варианта;
• Возможность ловить широкий спектр сигналов;
• Возможность усиливать сигнал и подавлять шумы. Это возможно благодаря установленным усилителям.

Минусы

Может показаться, что активная антенна – идеальный вариант для любой ситуации, но это на самом деле не совсем так. Даже у нее есть свои минусы, которые стоит учитывать при выборе:

• Выше вероятность поломки. Это связано с наличием усилителя и более сложной конструкцией;
• Меньше шансов починить самостоятельно. Придется привлекать специалиста;
• Невозможно установить самостоятельно. Тоже потребуется помощь специалиста;
• Обслуживание активной антенны дороже. Специалисты, естественно, берут деньги за свой труд;
• Необходим источник питания. Это может стать неприятной проблемой. Не у всех рядом с местом установки есть розетка;
• Высокая цена. Экономить на такой антенне не советуется, так как от этого зависит качество усилителя. Если оно будет низким, то вы, считайте, приобрели пассивную антенну за высокую стоимость.

Выводы

Активная антенна – не универсальное решение для всех задач. Придется подумать и просчитать, насколько выгодно ее ставить. Она подойдет для мест с плохим сигналом, который нужно усилить. Нередко активную антенну можно встретить в дачных поселках.

Сравнение пассивной и активной антенн

Для наглядности приводим в таблице ниже данные для сравнения.

Выбор антенны

С тем, что из себя представляет каждый тип антенн и для чего они нужны, мы разобрались. Теперь надо понять, как выбирать и на что смотреть при выборе.

Конечно, вы можете поговорить со своими соседями и узнать, какие антенны стоят у них, какое качество сигнала и насколько они довольны. Это поможет вам выбрать, но возможны неточности. Чтобы не ошибиться лучше пройтись по списку основных показателей.

Читайте также:

• Плохой сигнал цифрового телевидения как усилить?
• Логопериодическая антенна своими руками.

Расстояние до вышки

Проще всего узнать, где и через сколько метров от вас находится телевышка, используя карту ЦЭТВ. Ее просто найти в интернете, так и забив в поисковик. Уже на самой карте вводите свой адрес и смотрите, где именно у вас находится вышка.

По этой карте легко определить насколько далеко от вас находится ближайшая телевышка.

В зависимости от расстояния нужно брать разные антенны. Пассивную – если дистанция не более 10-15 километров, активную – если больше. Но, даже если у вас вышка стоит в соседнем дворе, не спешите бежать в магазин за пассивной антенной. Обратите внимание на остальные важные показатели.

Местонахождение

Второй по значимости критерий. Если ваш дом стоит в низине или среди плотно построенных домов – придется брать активную антенну, даже просто комнатную. Тоже самое касается ситуаций, когда вы не можете настроить антенну в сторону ретранслятора.

Чем меньше преград для сигнала, тем стабильнее будет его прием.

Помните о том, что леса, высокие дома и плотная застройка затрудняют прохождение сигнала. Идеальный вариант, если у вас дом на возвышенности, а вокруг луга, тянущиеся прямо до вышки. Но все мы понимаем, что такое возможно в редких случаях. Иногда сигнал отражается от высоток, это тоже надо учитывать при выборе.

Мощность сигнала

Обязательно надо проверить уровень и мощность сигнала. Если оба показателя на высоком уровне, то активная антенна не просто не поможет, а даже навредит – слишком мощный сигнал для вашего телевизора или ТВ приставки станет просто нечитаемым.

Если же сигнал слишком слаб, то активная антенна тоже ничем не поможет. Ей просто нечего будет усилять.

Количество устройств, которые будут подключаться

Чем больше телевизоров включены в цепь, тем слабее будет сигнал. Обязательно учитывайте это. Выше мы уже говорили, что к пассивной антенне можно подключить максимум два или три телевизора.

Популярные модели антенн

Качество антенны и ее приема зависит и от производителя. Если он экономит на материалах, то и продукт у него будет плохим.

На российском рынке есть несколько самых популярных фирм:

• Loсus – российский производитель. Внушительный ассортимент и низкие цены. В продаже есть как пассивные, так и активные варианты.
• Гарпун – производитель тоже из России. Принимает дециметровые и метровые волны. Антенны этого производителя только пассивные и предназначенные для работы в зонах, где неуверенный сигнал.
• «Дельта» от ЗАО «НПП ОСТ» – есть как узконаправленные антенны, так и широкополосные. Принимают и дециметровые, и метровые волны, причем, могут принять и сигнал DVB-T2.
• GoldMaster – об этих антеннах не очень много отзывов, но те, которые есть – положительные. Главное преимущество – отлично работает в зонах с неважным сигналом. Практически не зависит от погодных условий.

Чем отличается пассивная от активной антенны?

Если коротко – отсутствием усилителя.

В статье написано по карту ЦЭТВ. Где ее искать?

Карту можно найти в интернете. На карте найдите свое местоположение и посмотрите, где находится ближайшая телевышка.

Что дешевле – пассивная антенна или активная?

Пассивная. Но выбирать, основываясь только на стоимости – не самая лучшая идея. Есть вероятность, что ошибетесь.

Хочу подключить сразу несколько телевизоров. Какую антенну выбрать?

Сможете, но все зависит от количества устройств. Если 2-3 телевизора, то стоит взять пассивную антенну, если больше – то активную.

типов антенн — Taoglas

Патч-антенны

Taoglas является мировым лидером на рынке пассивных и активных патч-антенн GPS. Мы предлагаем первый патч для GPS, монтируемый на поверхностный слой. Они используются для GPS, так как обладают превосходной чувствительностью и способностью иметь правую круговую поляризацию, чтобы соответствовать поляризации сигнала GPS со спутников.
Они хорошо работают даже при отражениях (например, вверх ногами, в неправильном направлении или внутри) с модулями GPS нового поколения. Taoglas имеет полный диапазон размеров патчей от 35 мм до 10 мм и имеет возможность точной настройки патча, чтобы он был на центральной частоте, когда ВНУТРИ вашего устройства. Это очень важно для небольших патчей, где полоса пропускания узкая и расстройка может произойти легко. Высокая добротность, необходимая для компенсации небольшого размера, означает, что участок имеет узкую полосу.

Антенны PIFA

Перевернутая F-антенна представляет собой вариант несимметричного вибратора, но с отогнутой верхней частью (параллельно плоскости земли). В планарной перевернутой F-антенне (PIFA) элемент проволочного излучателя заменен пластиной для расширения полосы пропускания. Это означает, что это полезно в случаях, когда пространство ограничено.
Преимущество антенн PIFA для сотовых мобильных устройств заключается в том, что усиление одинаково как в вертикальном, так и в горизонтальном состояниях поляризации. Taoglas может разработать PIFA с нулевым коэффициентом усиления, что дает нам всенаправленную антенну, идеально подходящую для GSM.
Они также используются в мобильных телефонах, поскольку минимизируют SAR (поглощение мощности электромагнитных волн).

Дипольные антенны

Дипольная антенна представляет собой типичную электрическую антенну и может состоять из куска провода или медной дорожки на печатной плате. Они просты, легки и дешевы в разработке и производстве. Дипольная антенна обрезана так, чтобы длина волны соответствовала частоте, на которой она хочет принимать или передавать. Он также будет работать на кратных этой частоте.
Они не подходят для широкополосных или узкополосных приложений, поэтому становится все труднее использовать их в современных беспроводных устройствах.

Несимметричные антенны

Это половина дипольной антенны, установленная над землей или плоскостью земли. Обычно длина волны составляет четверть длины волны, поэтому он короче по размеру.

Спиральные антенны

Спиральная антенна оптимизирована для передачи радиочастотной энергии, когда она прикреплена к краю системной платы и отходит от нее. Это потребует внешней антенны шлейфного типа, такой как мобильный телефон старого типа. По этой причине мы обнаружили, что это неприемлемо для современных беспроводных устройств.

Активные антенны

Активная антенна — это пассивная антенна, которая включает в себя встроенный малошумящий усилитель. Нет разницы между антенными элементами активной или пассивной антенны одного типа; разница только в том, включен ли усилитель. МШУ обеспечивает достаточное усиление для преодоления потерь в коаксиальном кабеле, обеспечивая при этом надлежащий уровень сигнала для приемника.
Внутренняя активная GPS-антенна с кабелем подходит для мобильных приложений или других областей, где требуются внутренние антенны или где недостаточно места или объема. Он идеально прикрепляется к пластиковому корпусу устройства непосредственно с помощью двустороннего клея, винтового крепления или слота. Внутренние активные патч-антенны Taoglas GPS выпускаются в диапазоне размеров от 10 мм до 35 мм.

Ассортимент антенн

Понимание различий между активными и пассивными антеннами и развенчание мифов

По нашему опыту, активные антенны используются не по назначению. Многие люди не до конца понимают, что на самом деле делает активная антенна. Они знают только, что слово «активный» звучит лучше, чем «пассивный», и что «больше» лучше, чем «меньше». Черт, я знаю, что знаю. Но вот в чем дело: активные антенны действительно могут оказать влияние на вашу систему, если вы не используете их правильно. Эта статья должна помочь вам разобраться в активных и пассивных дебатах.

Сначала два определения.

Активные антенны — это любые антенны со встроенными усилителями сигнала, встроенными прямо в устройство, например Shure UA874.

Пассивные антенны — это антенны без каскадов усиления, такие как CP Beam.

Активная антенна — это пассивная антенна, которая включает в себя только встроенный усилитель. Нет никакой разницы между антенным элементом активной или пассивной антенны одного типа; разница только в том, включен ли усилитель.

Активные антенны могут использоваться как для приема, так и для передачи, но чаще всего они рассматриваются как приемные антенны. При использовании для приема сигнала встроенный усилитель усиливает РЧ-сигнал, улавливаемый антенной, и позволяет прокладывать гораздо более длинные удаленные кабели.

При использовании в качестве передающей антенны активные антенны увеличивают мощность РЧ сверх любой выходной мощности, используемой передающим устройством. ***

Единственная практическая причина использования активной антенны — это компенсация потерь в кабеле при приеме. Весь радиочастотный сигнал теряет силу (затухает) при прохождении через коаксиальный кабель. Чем длиннее кабель, тем больше потери. 100’ RG8X будет «воровать» где-то от -8 до -11 дБ, в зависимости от нескольких факторов, таких как частота. Усилители на активных антеннах предназначены для компенсации этой потери за счет усиления сигнала сразу за антенной перед его отправкой по линии, поэтому усиление в приемнике приближается к единичному усилению.

Независимый встроенный ВЧ-усилитель. Аналогичные усилители включены в активные антенны.

Важно отметить, что активные приемные антенны не увеличивают направленное усиление. Это еще один способ сказать, что усилитель не влияет на электрические характеристики антенны и, следовательно, не влияет на фундаментальную способность антенны улавливать радиочастотную энергию, проходящую через воздух.

Если вы используете активные антенны на слишком коротком коаксиальном отрезке, вы рискуете перегрузить входной ВЧ-интерфейс системы приемника, что может проявиться в катастрофическом звуке через вашу PA. Точно так же вы можете легко перегрузиться, используя регулировку усиления активной антенны с настройкой, которая непропорционально сильна для длины кабеля.

УВЧ-кабели длиной менее 50 футов не требуют активных антенн или линейного усиления для компенсации потерь. Потери слишком малы, чтобы иметь какое-либо звуковое значение, и без тщательной калибровки структуры усиления вы подвергаете риску общее состояние вашей аудиоэкосистемы. Кроме того, имейте в виду, что если вы используете направленную антенну, такую ​​как Diversity Fin или CP Beam, вы увеличиваете усиление на антенне (без усилителя), что может компенсировать потери в коротком кабеле. [Подробнее об этой теме, ERP, будет в посте на следующей неделе. ОБНОВЛЕНИЕ: вот этот пост.

Слишком часто мы обнаруживаем, что небольшой театр, школа или церковная система использует активную антенну сбоку от сцены с усилителем +12 дБ на расстоянии 50 или 25 футов. Это усиление является дополнением к усилению + 6 дБ, которое дает сама лепестковая антенна. С их передатчиками на уровне 30-50 мВт передняя часть беспроводного приемника перегружается, и начинается ад (за исключением церкви, где ад находится в безопасности).

Мы всегда рекомендуем нашим клиентам покупать пассивные антенны, а затем добавлять линейные усилители, чтобы компенсировать потери в линии передачи, только если они прокладывают очень длинные кабели более 100 футов.

С внедрением недорогой технологии RFoF активные антенны и линейное усиление становятся все более устаревшими. В прошлом, если для установленной системы требовался кабель длиной более 100 футов, было только два варианта: использовать дорогой коаксиальный кабель класса «пленум» или использовать некоторую комбинацию активных антенн/линейных усилителей и тщательно управлять структурой усиления, чтобы избежать перегрузки или коаксиального кабеля. потеря линии. При оптоволоконной передаче сигнал может передаваться на много миль практически без потерь.

*** Будьте осторожны при развертывании активных антенн в приложениях для передачи. В широковещательных диапазонах VHF/UHF большинство передатчиков уже работают с максимальной выходной мощностью, разрешенной FCC, или близкой к ней. Добавление каскада усиления перед передающей антенной может привести к превышению этих ограничений, поэтому нелицензированные пользователи УВЧ никогда не должны включать активную антенну в сигнальную цепочку IEM или системы внутренней связи. Кроме того, усилитель активной антенны должен быть двунаправленным, чтобы работать в режиме Tx.
