Конструкция армопояса фронтона дома, усиление для надежности

Мансарда, строим стены и перекрытия, часть 8

Пока суд да дело, идем далее, так как я являюсь ярым перестраховщиком, то мысли о будущей крыше не покидали меня никогда, даже ночью думал как будут держаться надежно стропила, как противостоит ветру длинный свес, не унесет ли однажды ветренной ночью мою крышу? И решение пришло, недорогое и простое как все гениальное! (как я?? УУх, сказанул!!!). Так вот, решено сделать анкера на КАЖДУЮ стропилу, и каждую стропилу привинтить к армопоясу, тогда она просто никуда не денется.

Сказано-сделано, купил и нарезал в размер бкувой Г пруток стальной 10 мм, сталь 35ГС (арматурная), нарезал сразу резьбу (начал несколько витков, помятуя то что не сделал на анкерах консолей). Сделал разметку расположения стропил (каждые 600 мм) в размер будущего утеплителя и уложил анкера в поясе.

Анкеры стропил внутри

Торчащие анкера для стропилы наружу.

Анкера для стропил видны

После того как разобрался с анкерами, продолжил исправлять ошибки мои и недочеты в умах таджиков, решено было фронтон не только сделать выше, но и усилить (он между прочим, при хорошем ударе в верхнюю часть, шатается так что становится боязно что он может просто свалиться. Для усиления была выбрана арматурная сетка 4 мм шагом 100 мм. Для фронтона были напилены блоки в размер 100*200*4000. Уложив сетку, начал кладку.

Начал кладку и усиление фронтона

Сетка на фронтоне

Работать с лесов страшновато, но надо

Закончив с кладкой фронтона, просверлил также болгаркой два прямоугольных отверстия на половину толщины блока, (тут как раз и приходится снимать защитный кожух, чтобы делать запилы внутрь стены). В остальной половине просверлил отверстие 10 мм и вставил туда же анкер для консоли у конька крыши, (видно в середине стены эти места). На самом коньке фронтона оставил «ложе» для будущего конькового бруса, под ним конечно уложена арматурная сетка, для недопущения растресквания пеноблока под весом конькового бруса.

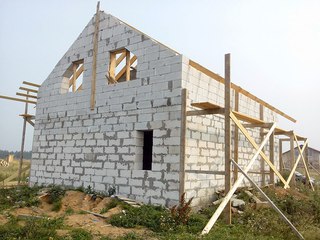

Фронтон почти готов

Закончив фронтон, пришло наконец время заливки армопояса на боковых стенах, вставив еще дополнительно анкера для мауэрлата, чтобы он при монтаже и последующей обработке не болтался и был крепко притянут к стене. Все было залито бетоном М200, собственного изготовления.

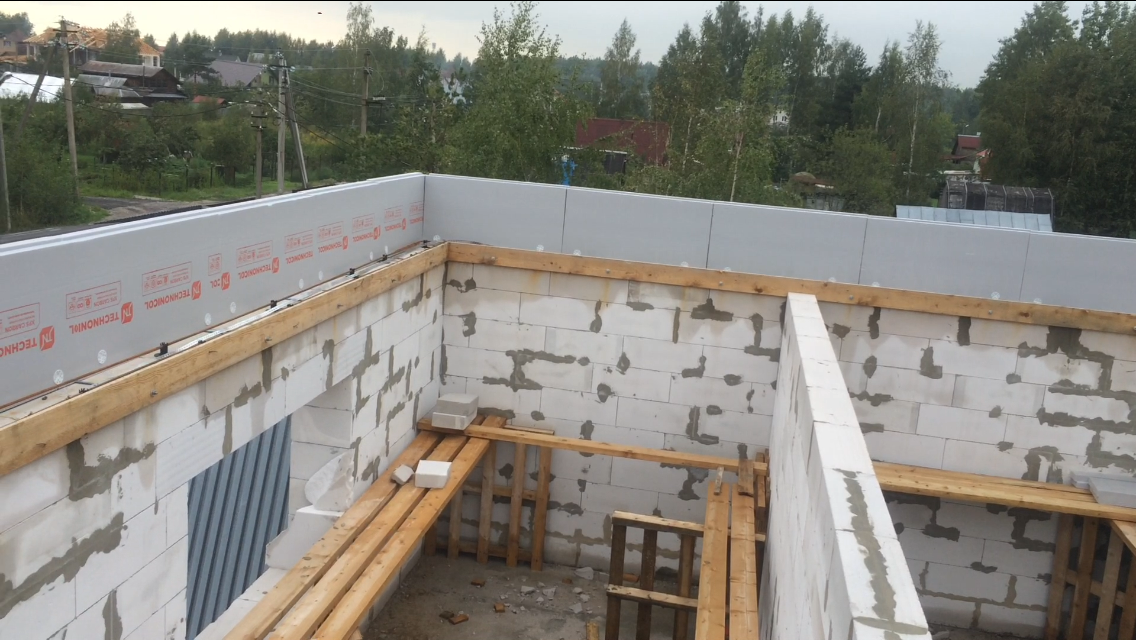

Залил армопояс боковых стен мансарды

Анкер для мауэрлата

В случае если в доме высокие боковые стены мансарды, и замкнуть армопояс не удается под окнами как в моем случае, либо мешают к примеру двери на балкон, то можно воспользоваться вариантом обхода этого дела…. фото ниже.

Вариант замыкания армопояса

С пеноблочными стенами мансарды, армопоясами на этот год было закончено, но стройка продолжалась, пока делали одни дела, я спокойно трудился и занимался паралельным делом — стройкой крыльца прихожей. Смотреть? Жми Далее…..

Зачем нужен армопояс. Применение армопояса

Армированным поясом (Армопоясом) называется
железобетонный слой, который укладывается вдоль внешних стен
постройки по всему периметру. Его предназначение – повысить
прочность несущих внешних стен и сохранить целостность конструкции
при проседании грунта и даже его сдвига. Другие названия армопояса:
армированный пояс, железобетонный армирующий пояс, разгрузочный
армированный пояс, сейсмопояс.

Этот пояс обязательно должен быть замкнутым и ни в коем случае
не прерываться по длине.

Роль армопояса в конструкции здания.

Армопояс предназначен для лучшего сопротивления
строительной конструкции постоянным деформирующим нагрузкам:
ветровых, неравномерной усадки конструкции, неравномерной осадки
почвы под конструкцией, небольших сдвигов почвы, сезонных и
суточных температурных колебаний, осадков и т.д.

Особую актуальность армированный пояс приобретает при возведении
конструкции из газосиликатных блоков, не обладающих большой
устойчивостью к деформациям изгибающего типа, в этом случае
армопояс берет на себя всю нагрузку, возникающую при деформации
конструкции.

Очень часто при возведении крыши возникает необходимость в
креплении бруса к верхушкам стен. Крепить брус болтами к
газосиликатным блокам категорически запрещается — газобетон не
выдерживает точечную нагрузку. Опять же не обойтись без устройства
армированного пояса. Плюс ко всему стены из таких блоков под
давлением крыши будут испытывать вертикальную нагрузку и могут
разойтись. Чтобы это не произошло, необходимо не только придать
жесткость всей конструкции строения, но и равномерно распределить
нагрузку на каркас.

Подведем итоги: если вы планируете построить прочный дом
-одноэтажный с крышей или мансардой, двухэтажный из газосиликатных
блоков армопояс НЕОБХОДИМ!

В процессе строительства используются несколько таких
поясов.

Первый армированный пояс заливается вместе с
ленточным фундаментом. При его изготовлении бетон заливается в
выкопанную под ленточный фундамент траншею на высоту 0,3-0,4 м.
Ширина ростверка (так называется этот пояс) принимается в пределах
0,7-1,2 м. В отличие от остальных поясов, ростверк делается не
только под внешними стенами, но и под капитальными внутренними.
Этот пояс является основным залогом прочности будущего дома,
поэтому его изготовление обязательно.

Второй армированный пояс его еще называют
цокольным- укладывается поверх фундаментных блоков высотой 0,2-0,4
м. Он распределяет нагрузку на фундамент от всего дома. Считается,
что цокольный пояс устраивают только по периметру внешних стен, но
если используются плиты перекрытия, то второй пояс лучше делать его
по всем несущим стенам. Если внешнее утепление стен не планируется,
тогда ширина второго армопояса равна ширине стены. Если же
утепление будет, тогда ширину армопояся надо делать с учётом
утеплителя, или вставить подготовленные полосы пенополистирола под
опалубку перед заливкой. Второй пояс желательно использовать при
любом строительстве, но есть случаи, когда можно обойтись и без
него.

Третий пояс укладывается поверх силикатных
блоков, под плиты междуэтажных перекрытий. Этот пояс имеет особое
назначение: Во-первых, он стягивает стены, не давая им разойтись,
защищает от появления трещин; Во-вторых, распределяет нагрузку от
плит перекрытия на стены; В-третьих, воспринимает и распределяет
нагрузку над оконными и дверными проемами, давая возможность
использовать простые перемычки, а не усиленные балки.

Четвертый армированный пояс (под мауэрлат)
делается под балками кровли для крепления бруса крышной конструкции
с помощью анкерных болтов. Он воспринимает всю нагрузку от крышной
конструкции, а также принимает на себя усилие от воздействия ветров
и снега.

Технология изготовления армопоясов.

Первый армопояс (ростверк). Первым делом
рассчитывается глубина заложения фундамента. Она зависит от типа
грунта, глубины его промерзания в зимний период и глубины залегания
грунтовых вод. На расчетную глубину выкапывается траншея по
периметру дома, после чего необходимо выровнять дно и стенки
траншеи до уровня твердого грунта, при этом дно должно быть
максимально ровным и твердым.

В траншею засыпается песок, для обустройства песчаной подушки.
Высота песчаной подушки 50-100 мм. Если траншея имеет неровное дно,
его можно выровнять песчаной подушкой толщиной 100 мм перемешанным
с щебнем или дополнительным количеством бетона. После обустройства
песчаной подушки, она тщательно выравнивается и утрамбовывается.
Также желательно песок полить водой, что способствует лучшей
трамбовке.

Далее улаживается арматура. При строительстве в нормальных
условиях в качестве арматуры используется сетка из прутьев
диаметром 10-12 мм, состоящая из 4-5 жил. Во время заливки бетоном
арматура не должна соприкосаться с грунтом – арматура должна
полностью погрузиться в бетон, который защитит металл от коррозии.
Сетка при заливке должна опираться на половинки кирпича, немного
приподнимаясь над поверхностью песчаной подушки.

Для изготовления арматурного каркаса и фиксации прутьев нужно
использовать вязальную проволоку, не желательно соединять прутья
сваркой.

Для заливки ростверка используется бетон марки 200.

Второй армопояс . Пояс заливается на бетонные
блоки фундамента или на фундамент цокольного этажа перед началом
возведения стен. Он укладывается по периметру постройки вдоль
внешних стен, под внутренними несущими стенами его как правило не
устанавливают. Его высота обычно составляет 0,2-0,4 м, бетон для
него используется марки 200 и выше. В качестве арматуры для второго
пояса используются двухжильные прутья ребристой арматуры диаметром
10-12 мм, арматурная сетка укладывается в один слой. Также можно
использовать арматуру большего диаметра, для придания конструкции
большей жесткости.

Для заливки второго пояса не обязательно монтировать деревянную
опалубку – эту опалубку можно заменить кирпичной кладкой. Для этого
с двух краев стены делаются кладки в полкирпича, а уже между этими
кладками укладывается арматура и заливается раствор.

Важно! При отсутствии первого пояса – ростверка
– второй делать бесполезно. Так как первый пояс является основным,
а второй – дополнительным. Их совместная работа по защите
фундамента сверху и снизу является гарантией надежного фундамента
даже на проблемных грунтах.

Третий армопояс (Армопояс под плиты
перекрытия)

Третий армированный пояс, прокладывается между стенами и плитами
перекрытия, тоже является обязательным. Он делается вдоль внешних
стен и имеет высоту 0,2-0,4 м. При использовании третьего пояса
появляется возможность сэкономить на дверных и оконных перемычках,
которые могут иметь небольшие размеры и минимум арматуры – все
нагрузки воспринимаются поясом.

Очень часто строительный материал, из которого возводятся стены,
имеет довольно низкую прочность (ракушняк, газобетон и др.) и на
него нельзя опирать плиты перекрытия. Эти материалы плохо
воспринимают нагрузки. Если же сделать армированный пояс, на него
плиты будут опираться без проблем, а сам пояс равномерно
распределит нагрузку.

Армирование третьего пояса проводится сеткой, выполненной из
ребристых прутьев арматуры диаметром 10-12 мм в две жилы.

Если толщина стен в пределах 510-610 мм то в качестве опалубки
можно использовать кирпичную кладку по обе стороны стены, как при
изготовлении второго пояса. Для наружной кладки используется
лицевой кирпич, для внутренней – забутовочный. При этом ширина
армированного пояса будет составлять 260 мм.

Четвертый армопояс (Армопояс под мауэрлат)

Армопояс под мауэрлат имеет особенность крепления балки к
армпоясу. На этапе создания арматурного каркаса, необходимо вывести
над ним шпильки, диаметр которых не должен составлять меньше 12 мм,
высоту части шпильки возвышающейся над армпоясом нужно
рассчитывать, учитывая высоту мауэрлата и добавлять 3-4 см. После
этого на конце прута делается резьба, а в мауэрлате высверливается
соответствующее резьбе отверстие.

Далее заливается армпояс, и после того как он схватился и
наберет прочность на него укладывается мауэрлат таким образом,
чтобы отверстия в нем совпадали со шпильками армпояса и фиксируется
болтами. Незабываем уложить поверх армопояса слой гидроизоляции.
Мауэрлат установлен, пришло время крепить к нему стропила и уже,
затем возводить остальную часть кровли.

Из соображений эстетики можно задекорировать армпояс. Нужно
всего лишь взять распиленные вдоль блоки основного материала,
шириной сантиметров десять и приклеить их с внешней стороны пояса.
Теперь армпояс не испортит вид всего строения. Что касается
внутренней стороны, то здесь вполне можно ограничиться простой
опалубкой.

Особые требования предъявляются к качеству бетонной смеси.
Цемент здесь следует использовать не ниже марки М200, можно также
изготовить его самостоятельно придерживаясь соотношения 1:3:5, где
соответственно цемент, песок, щебень.

Арматурный каркас (арматурная сетка)

Для изготовления каркаса, который состоит из четырех и более
продольных стержней, берется арматура, диаметр которой 12 мм и
более. На срезе такой каркас должен представлять собой
прямоугольник либо квадрат. Через промежутки в 40-50 см продольные
стержни скрепляются вертикальными или горизонтальными перемычками,
в качестве которых выступает арматура диаметром 6-8 мм. Для
соединения элементов каркаса применяется вязальная проволока.

Чтобы избежать коррозии арматуры, необходимо расположить каркас
так, чтобы расстояние от него до внешнего края опалубки и
фундамента было примерно 3-5 см.

Готовый арматурный каркас устанавливается в опалубку, теперь
остается лишь залить ее бетонной смесью. Настоятельно рекомендуется
производить заливку одним разом. Это позволит бетону лучше
схватиться и застывать более равномерно, что в свою очередь придаст
ему более высокую прочность.

При заливке случается в бетоне образуются пустоты, их можно
удалить при помощи арматуры, «проштыковав» бетон.

Периодическое увлажнение бетона способствует повышению его
прочности, поэтому лучше всего каждый день его увлажнять. Уже через
4-5 дней можно будет снимать опалубку, однако полностью готов будет
армпояс лишь только через несколько недель.

Утепление армопояса

Армирующий пояс имеет плохую теплоизоляционную характеристику,
так как в основном состоит из бетона. И через него в зимнее время
года теряется значительное количество тепла. Из-за этого с
внутренней стороны сооружения может образовываться конденсат,
который приводит к образованию плесени. Бороться с этим можно и
нужно. Чтобы избежать этого нежелательного эффекта, при
строительстве армопояса его нужно утеплять с внешней стороны с
помощью теплоизоляционных материалов.

Самым распространенным материалом является пенополистирол, но
также еще можно использовать пенопласт и газобетон.

Главное,перед вязкой арматурного каркаса и заливкой бетона нужно
учитывать и не забывать оставлять пространство (от внешнего края
стены) для укладки утеплителя.

Армопояс в доме из газобетона с мансардой. Правильное крепление мауэрлата к газобетону – возможные варианты, проверенные на практике. Армопояс: особенности конструкции

Схема крепления стропил

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата
к газобетону без армопояса

и с армопоясом
.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

• предотвращение деформации несущих стен;
• придание дополнительной жёсткости строению из газобетона;
• равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

1. Сооружение опалубки по периметру строения.
2. Создание армопояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетонным раствором.
6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система.
Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

• Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики.
  Этот метод крепления шпильками предпочтителен для большинства строений.
• Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
• Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

• в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
• брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
• снеговые и ветровые нагрузки в вашем регионе незначительны;
• конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Мы продолжаем традиционную серию статей от профессиональных строителей. Сегодня речь пойдет о том, как сделать армопояс под кровлю дома из газобетона или пеноблока своими руками.

Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Начинал я на стройке, подсобником, как все. Работал по принципу: «принеси, подай, придержи и не мешай». Но время прошло, я вырос — годами и профессионально, приобрёл личный инструмент, и начал работать самостоятельно.

Первое моё правило при выполнении какого-либо задания – это тщательная подготовка материала и инструмента для достижения отличного конечного результата.

На сегодняшний день, в строительстве частных домов и хозяйственных построек очень часто начали использовать Газо-, или Пеноблоки. Я согласен с тем, что этот материал имеет хорошие характеристики по сохранению тепла в помещении и быстроте монтажа, но, есть одна важная особенность:

– этот материал не выдерживает долгосрочного точечного давления, которое создаётся нагрузкой перекрытия и давления атмосферных осадков на постройку.

Но есть выход — это монтаж армопояса по всему периметру, включая и перегородочные стены, и сейчас мы разберёмся, как это правильно сделать.

Материалы и инструменты

Итак, что нам нужно для работы.

Материалы:

1. ОСБ плита (толщина 10-12мм) количество зависит от длины заливаемого армопояса (периметр плюс длина всех перегородок делим на четыре)

2.Саморезы длина 76мм по дереву, калёные

3. Саморезы, длина 40мм по дереву калёные

4. Сетка армированная, кладочная. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза больше, чем количество листов ОСБ.

5. Резьбовая шпилька. Диаметр 10-12мм (количество определяется так: количество потолочных балок умножаем на точки соприкосновения со стенами плюс по фронтонным стенам через метр и умножаем на 0.2)

6. Гайки которые накручиваются на шпильки выбранного Вами диаметра.

7. Шайбы размером: внутренний диаметр – диаметр шпильки, а наружный, на 10-20мм больше. Чем больше наружный диаметр, тем лучше. Будет большая плоскость сопротивление на отрыв.

8. Цемент (из расчёта марка 400 -220кг. на 1м3 готовой бетонной смеси)

9. Щебень фракции 5-20мм (из расчёта — сколько кубических метров нужно бетона, столько нужно и щебня)

10.Писок речной (из расчёта сколько нужно кубов бетона)

11. Пластификатор для бетона.

12. Рейка сосновая 25х50мм

13.Хомутики пластиковые, или, проволка вязальная.

Инструменты:

1.Гидроуровень

2. Рулетка

3.Леска строительная

4. Карандаш

5. Ножовка, или электропила дисковая, торцовочная

6.Шуруповёрт

7. Болгарка (угловая шлифовальная машина)

8.Бетономешалка

9.Лопата совковая и пару вёдер

10.Мастерок

11.Леса строительные, или подмости

12. Средства индивидуальной защиты:

(очки, перчатки, обувь)

Приступаем к укладке армопояса на стены под крышу дома

1. Итак, с чего начать? А начинать всегда нужно с определения размеров и высоты относительно гидроуровня

Для этого нам нужна рулетка, бумага, карандаш и гидроуровень. Рулеткой снимаем длину всех внутренних перегородок и периметр постройки, а также диагональные размеры (диагональные размеры, нам нужны для монтажа деревянных конструкций и дальнейших робот), и переносим это всё на бумагу, чтобы в будущем руководствоваться этими данными. Следующий этап – съемка высот гидроуровнем. Гидроуровень поможет нам дать отметки на постройке, которые находятся непосредственно в горизонтальной плоскости. Это действие неудобно проводить самому, поэтому работаем вдвоём. Берём карандаш, ставим на углу постройки произвольную метку, примерно на высоте 1.5 метра от нижней основы и с помощью гидроуровня и помощника, переносим эту метку по всем наружным углам постройки, а также внутри здания в внутренних углах, это нам нужно для постройки опалубки в «горизонте».

Подробней как сделать водяной уровень и как им пользоваться в .

2. Определяемся с высотой заливки армопояса, в моём случае высоты заливки 20 см. Вполне достаточно, так как крыша не большая и не сложная. Ориентируясь к этому размеру, нарезаем ОСБ плиту. Плита режется на 5-7см шире, чем высота заливки бетона, в моём случае я нарезал по ширине 25-27см. на всю длину листа. Практика показывает что, ширина армопояса должна соответствовать ширине кладки, а высота, согласно проектной документации. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат
должны опоясывать весь дом.

3. По наружным углам периметра постройки, в последний ряд кладки Газоблока, вертикально, монтируем рейки 25х50, так чтоб они выступали на 30см. выше, чем сама кладка. На эти рейки, с помощью рулетки переносим высотные метки (одинаковый размер от метки гидроуровня, плюс, высота заливки бетона). Кстати, рейки монтируются с помощью саморезов 76мм. Они очень легко закручиваются в Пено блок, и, если закручивать под углом к горизонту, неплохо держат на отрыв. По этим меткам натягиваем леску, это будет наш высотный маяк. Высотный маяк нам даёт высоту установки опалубки, так как опалубка у нас наборная, то есть состоит из отдельных комплектующих.

Установка опалубки

4. Установка опалубки
. Итак, что мы имеем: нарезанную ОСБ плиту и высотный маяк. Начинаем монтировать опалубку. Для этого нам нужны смонтированные леса или подмости, шуруповёрт и хороший помощник. Так как один человек будет выставлять лист ОСБ так, чтобы верхний край был максимально приближён к леске и пока напарник придержит, закручиваем 76 саморез в низ ОСБ плиты (там где она налаживается на блок) но под углом к горизонту приблизительно 45 градусов. В Газоблок он вкручивается легко, но когда саморез вкручен под углом, он обретает больше сопротивление на отрывание. Таким образом, мы обходим весь наружный периметр, соединяя между собой опалубку через рейку 25х50 , и скручивая между собой в местах углового соединения.

Разметка под потолочные балки (или балки перекрытия)

5. Как только у нас установлена опалубка по наружному периметру, мы смело можем приступить к разметке и установке шпилек с резьбой для крепления потолочных балок. Для этого нам нужно определится с шагом стропильной части кровли. В моём случае готовилась под металлочерепицу, а конструктивные нормы не позволяют делать шаг стропил более чем 75 см. Поэтому берём скатный размер длины, и делим на количество промежутков, чтобы значение было в диапазоне 65-75см. В моей ситуации получилось как раз десять балок, с шагом 72см. Поэтому по скатной стороне постройки (скатная часть постройки это — участки периметра постройки, где будут устанавливаться стропила)
по установленной наружной опалубке карандашом, согласно нашему расстоянию размечаем места установки резьбовых шпилек, а также в местах, где балка будет ложиться на внутренние перестенки. Стоит заметить, если фронтонная часть кровли будет из деревянной конструкции, то там тоже необходимо устанавливать мауэрлат, но расстояние между шпильками должно быть 80-100см.

Кстати, постройки с двухскатными кровлями по фронтонам делятся на два вида: фронтон, выложенный из блока или кирпича, или, как в моём случае, на фронтоне строится деревянный каркас из реек, и обшивается ОСБ плитой. В первом случае мауэрлат монтируется на армопояс только со скатной стороны, а во-втором — по всему периметру.

Установка шпилек крепления

6. Подготовка и установка шпилек крепления. Итак шпильки. Для чего они нужны? Шпильки служат для быстрого и надёжного соединения растворной конструкции с деревянной. Для монтажа потолочных балок применяют шпильки диаметром не менее 10мм.

Для этого мы берём шпильку, замеряем высоту нашей заливки, добавляем высоту потолочной балки, добавляем 5см на гайку-шайбу, и 5см на забивание в Пеноблок, и нарезаем болгаркой. В моей ситуации я нарезал по 45см (5см-в пеноблок,20см — в заливку, 15см-на балку, 5см-гайка, шайба).Накручиваем гайку на расстояние 5 см, ставим шайбу и забиваем в середину Пеноблока по заранее размеченным местам до упора шайбы в Пеноблок и максимально вертикально. Дополнительно на шпильку на расстоянии где она будет заливаться бетоном, то есть если заливка бетона 20см, то на высоте 15-18см, можно смонтировать дополнительные средства связки с бетоном, какие-то отходы арматуры или прута. Как на примере, показанном на фото.

Изготовление самого армопояса

7. Итак, когда шпильки установлены приступаем к изготовлению армопояса. Для больших фундаментных робот в армировке используют арматуру, но в нашем случае вполне хватает кладочной армирововочной сетки с размером ячейки 50х50мм. Если ширина заливки, как в моём случае 20см, то тогда мы с помощью болгарки нарезаем сетку шириной 60см. Для того чтобы сетка была полностью закрыта бетонным раствором, мы уменьшили высоту на сторону по 5см. Берём нашу заготовку и загибаем две стороны по 15 см. и центр до угла 90 градусов, чтобы получился параллелепипед с высотой стороны 15 см. В местах где надо соединить стороны, просто связывается вязальной проволокой, или пластиковыми хомутиками. После эти заготовки укладываются на Пеноблок и связываются между собой также проволокой или хомутами. В местах, где установлены шпильки, армосетку разрезают и связывают со шпильками. Это дополнительно закрепит шпильки.

К сожалению фотографии отдельно армировки нет, но её видно в левом углу фото.

8. После завершения установочных робот, устанавливаем внутреннюю часть опалубки — ту что будет внутри постройки. Так же как и наружную, монтируем высотную леску, так как описано в третьем пункте этой статьи и на 76 саморезы монтируем на резанную ОСБ плиту.

Когда внутренняя и наружная опалубка установлена, необходимо ихзакрепить с верху. Для этого мы берём рейку размером 50х25мм и нарезаем на ширину заливки (плюс 4см) для лучшей фиксации.

Сверху, на опалубке, прикручиваем нарезанную нами рейку с одной стороны к ОСБ плите, и сохраняя размер ширины заливки (в этом нам поможет рулетка, или вырезанный точный шаблон размера, вставленный в середину опалубки) закручиваем саморезы в другую часть рейки так, чтобы скрепить через рейку две стенки опалубки. Такой крепёж необходимо устанавливать с шагом не более 40см. Обязательно контролировать жёсткость конструкции. Монтаж выполняется 40-выми саморезами.

Заливаем наш армопояс под крышу дома

9. Если конструкция опалубки собрана и проверена жёсткость и устойчивость конструкции, можно приступать к наполнению опалубки бетоном. Для этого нам нужна бетономешалка, вёдра и хороший помощник.

Следует заметить, что опалубку следует наполнять бетоном постепенно, не спеша, но желательно за один день залить весь периметр, так как бетон должен схватится без разрывов во времени, чтобы избежать трещин на соединениях.

Пропорция песка и щебня, согласно норме: одна часть цемента, три части щебня и три части песка. При заливке можно периодически постукивать молотком по стенам опалубки и трамбовать каким-то штырём, для того чтобы максимально выгнать пузырьки воздуха, которые возникают при заливке. Если этого не делать, то после разборки опалубки мы увидим, что бетон залит пористо и не монолитно, что угрожает потери прочности и сроку эксплуатации армопояса.

Завершающий этап и разборка конструкции

ГОСТовское нормы нам говорят, что бетон марки 200 набирает полную прочность через 21 день, при условии что температура окружающей среды равна +10 градусов. Если температура выше, влага из приготовленной смеси испаряется быстрее и цемент не успевает вступить в химическую реакцию, то есть, приготовленный бетон не наберёт нужной прочности.

Вот так получилось у меня.

На этом все наши роботы по монтажу армопояса под мансардную кровлю частного дома закончены. Следуя этим не хитрым советам монтаж армопояса не будет таким сложным и непонятным. Все вопросы и дополнения пишите в комментариях. Буду рад услышать Ваше мнение.

Также еще видео по заливке армопояса из стороннего ресурса:

Рекомендуем вам еще:

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

• относится к категории пористых материалов;
• неплохие теплоизоляционные качества;
• не самое низкое влагопоглощение;
• неплохая несущая способность;
• низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата , то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата . И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

К примеру:

• можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
• если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
• если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
• если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

• проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
• длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
• шаг укладки проволочных скруток равен шагу монтажа стропильных ног.

Пример крепления мауэрлатного бруса при помощи проволоки

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать.
Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Пример правильно затянутых проволочных косичек при помощи монтировки

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

1. На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
2. Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
3. Забиваются дюбели.
4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление. С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции.
Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

• сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
• она затягивается гайкой М12 с уложенной под неё широкой шайбой;
• скрученная проволока перекидывается через стену, соответственно и мауэрлат;
• свободная петля на противоположном конце вставляется в свободный конец шпильки;
• производится затяжка гайкой и шайбой;
• потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
2. Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычный крепеж не может удержаться в пористом материале. Особенно важно это при установке массивных деталей. Существует несколько вариантов монтажа, позволяющих прикрепить мауэрлат на газобетон без армопояса.

Назначение мауэрлата

Одним из главных несущих элементов конструкции строения является мауэрлат. Он отвечает за распределение нагрузки от всех элементов крыши: утеплителя, стропильной системы, обшивки внутренней стороны скатов, покрытия кровли. Его значение соизмеримо с важностью фундамента для здания.

Нагрузки бывают очень большими. Скаты кровли оказывают распирающее воздействие в перпендикулярном направлении к стенам. Ветер и слой снега усиливают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. Брус из дерева хорошо справляется с этой задачей, упираясь в торцевую часть стены и плотно прилегая к ней.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы. Соединять между собой деревянные элементы легче, чем прикреплять их к монолитной стене. Это дает возможность сделать разные варианты соединений: подвижных или глухих с применением крепежей.

Для мауэрлата подбирается деревянный брус с размерами от 100х100 до 150х200 мм. Этот элемент должен быть в два раза толще стропильной ноги. Ширина подбирается по толщине стены. Лучше оставлять до 50 мм между краем бруса и ребром стены с обеих сторон. Такое расположение позволит защитить мауэрлат от погодных условий и качественно утеплить его.

Если изготавливать этот элемент из бревен, то монтаж стропильных ног и крепление к основанию может усложниться. Потребуются определенные плотницкие навыки для работы. Обязательно подбирается качественная древесина высшего сорта, без выступающих сучков, искривлений, признаков гниения и трещин.

Лучший выбор — материал из лиственных пород
, но его не всегда можно найти. В качестве альтернативы применяют тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В таком случае мауэрлат изготавливается из стали (двутавр или швеллер).

Каркасные сооружения, дома из бревен и бруса могут обходиться без мауэрлата, его роль сыграет верхний ряд конструкции стен. Бетонные постройки менее восприимчивы к точечной нагрузке, поэтому тоже могут обойтись без опорной надстройки для крыши, если перекрытие будет крепиться к выступающим балкам.

Для крепления мауэрлата к керамзитоблокам без армопояса используется замкнутая схема, предполагающая сооружение рамы, огибающей здание по периметру. Такая конструкция наиболее надежна. Если из газобетона делаются и фронтоны, то выполнить рамочную схему укладки не получится. В этом случае нужно обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов монтажа мауэрлата имеет свои достоинства и недостатки. Есть несколько ситуаций, в которых можно обойтись без армопояса и использовать альтернативные типы крепления:

Уменьшение давления обеспечивается использованием стропил висячего типа, надежно зафиксированных затяжками с горизонтальным расположением. Наклонные стропила с опорной точкой у конька, имеющие шарнирную связь, также могут снижать нагрузку.

С использованием проволоки

Наиболее простой вариант, в основном применяемый при строительстве стен из кирпича. Между 4−5 верхними рядами раскладываются стальные проволочные пучки, содержащие по 3−4 жилы с диаметром 3 мм. Их концы должны выглядывать с обеих сторон стены. Выпуска проволоки должно хватать на охват бруса мауэрлата, затяжку и скручивание петли. Пучки проволоки и последующие узлы соединений должны располагаться между парами стропил.

После подготовки стены нужно разложить гидроизоляцию на ее торце. Поверх конструкции укладывается и выравнивается брус. Далее, создается петля из проволоки и затягивается при помощи монтировки. Нужно обеспечить плотное прилегание бруса к поверхности стены.

Размещение пучков для газобетонных блоков проводится перед двумя последними рядами. Этот материал объемнее и тяжелее кирпича, поэтому использование проволоки для крепления крыши к стенам из газобетона не всегда оправдано на практике.

На анкеры и дюбели

Газобетон довольно хрупкий материал, поэтому вкручиваемые анкеры и дюбели могут создать трещину или скол на поверхности. Для качественной фиксации потребуются максимально длинные анкеры — 300−500 мм. Такие крепления стоят довольно дорого. Установка мауэрлата с применением анкеров включает несколько этапов:

Наращивать короткие участки бруса можно при помощи замковых соединений типа «в полдерева» и «в лапу». Их нужно будет закрепить шпилькой или анкером. Углы совмещаются аналогично, для лучшей фиксации их можно усилить скобами из стали.

Лучше использовать брусья с одинаковой длиной для стыковки на стене.

При помощи химических анкеров

Химические анкеры являются новым способом крепления мауэрлата к стене из газобетона. В продаже имеется множество различных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдавать предпочтение проверенным маркам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры отличаются способом применения. Ампульный тип — капсула, содержащая состав из 1−2 компонентов, помещается в отверстие под анкер. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании в отверстие шпильки или анкера, состав покрывает все свободное пространство, включая резьбу. Застывание происходит через 25−45 минут, в зависимости от температуры воздуха. Такое крепление прочно фиксирует материал и выдерживает большие нагрузки.

Альтернативным видом является полимерная смесь в тубах или картриджах, распределяемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепления в газобетон проходит следующие этапы:

Химические анкеры для установки мауэрлата на газобетон обладают рядом достоинств:

У материала есть и некоторые недостатки:

• Высокая стоимость. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
• Химические анкеры не выдерживают высоких температур. Но нагрев более 100 градусов — редкость для мауэрлата, поэтому минус не является существенным.

Применение вмурованных шпилек

Можно закрепить мауэрлат на газобетоне без армопояса с использованием шпилек, которые выпирают из стены и удалены друг от друга на необходимое расстояние. Расположение вмурованных креплений нужно отметить на брусе. Для этого мауэрлат укладывается сверху и слегка прижимается. Концы креплений оставят на материале следы.

Затем на штыри нанизывается гидроизолирующая полоса, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами и затягиваются при помощи гаек. Мауэрлат оказывается плотно прижатым к стене.

Для вмуровывания шпилек при строительстве стены нужно просверлить в газобетоне отверстие глубиной до 500 мм и диаметром, превышающим размер штыря на 3−4 мм. Кладочный клей используется для заполнения канала. В композитную массу вводится шпильку до упора и оставляется до полного высыхания.

Другим вариантом монтажа шпилек является их приваривание к пластинам из металла в перпендикулярном положении. Полоски укладываются в шов перед завершающим рядом блоков из газосиликата. Они обеспечивают фиксацию шпильки и защиту от выдергивания. В верхних блоках предварительно нужно просверлить отверстия под штыри. Края керамзитоблоков рихтуются для избегания перекосов от толщины металлических пластин.

Монтаж мауэрлата дело не сложное, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Каким бывает крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возложена важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливаются брусья, а уже на них крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется на стены дома.

Фиксирование мауэрлата можно осуществить тремя способами, используя – шпильки, анкера или стальную проволоку. Обычно метод зависит от общих размеров здания или дома. Специалисты давно пришли к единогласному мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее подвержена усадке.

Так как деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок – они должны быть максимально качественно и мощно закреплены. Иначе они не смогут взять на себя часть нагрузки должным образом.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят брусья лиственных деревьев (чаще всего дуб). Рекомендуемый размер – 10х10, можно больше – 15х15. Обязательно обработайте древесину антисептическим средством, чтобы защитить от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно покрывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таком случаи, не забудьте о том, что на протяжении 5 лет вам нужно будет ежегодно подтягивать гайку анкера из-за частой усадки древесины – позаботьтесь о возможности ее регулировки. Со временем делать это будет необязательно.

Перед тем как устанавливать мауэрлат, верх стен нужно покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены, дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его – лучше подобрать качественный битумно-полимерный материал. Он обеспечит более надежную гидроизоляцию.

Крепление с помощью анкеров

Именно это крепление используется с армопоясом – вместе они создают
очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.

Что понадобится:

Арматура толщиной 10-12 мм для создания каркаса.

Прутья толщиной 6 мм, для поперечных пересечений армопояса

• Бетон марки М-200

  U-образные блоки – они и будут вместилищем для арматуры и бетона

U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.

У вас должна получиться непрерывная «канава» — для этого по углам нужно ставить блоки со спиленными боками.

Затем, в получившийся желоб установите армированный пояс.

Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.

Теперь можно залить все это бетоном.

После того как бетон высохнет, наносите гидроизоляционный слой.

Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество.

Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.

Металлические шпильки – где уместен такой вид крепления

Этот вариант хорош для совсем небольших домиков или других построек, где не идет сильная нагрузка на стены из газобетона. Ну, или по каким-то причинам нет возможности соорудить армопояс. В иных случаях металлические шпильки довольно слабые и не выдерживают чрезмерного натиска, потому специалисты не советуют использовать их для крепления мауэрлата на стенах крупных зданий.

Этапы работы:

Чтобы вставить шпильки в газобетон, вы должны просверлить в нем дыры с расстоянием в один-полтора метра.

Вставляете в газобетон шпильки СРТ 12.

Затем шпильку нужно залить раствором.

Перед тем как надеть на шпильки мауэрлат, установите слой гидроизоляции – можно рубероид, но как уже говорилось выше, лучше использовать более современный материал.

На изоляцию укладываете брус мауэрлата, насаживая его на шайбы.

Зажимаете гайки.

В местах примыкания мауэрлат стягивается скобами.

Важно: бывает, что во время проведения работ уже есть фронтоны – их лучше снять. Уложить бруски по краям стен, потом подпилить стропильные ноги – таким образом, удастся перенаправить распор со стропила на брус.

Крепление мауэрлата проволокой без армопояса

Этот способ гораздо проще первых двух, но менее стойкий и крепкий – хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при возведении небольших, простых строениях. Если в методе со строительными шпильками армопояс при необходимости устанавливается, то тут все происходит без него в любом случае. Его преимуществом можно считать то, что для работ вам понадобится всего лишь стальная проволока.

Процесс работы:

На этапе возведения стен при укладке газобетонных блоков, вам необходимо просунуть проволоку между стыками кирпичей, и вмуровать ее. Это следует сделать так, чтобы ее середина плотно закреплялась блоками. Начинать вмонтировать проволоку желательно где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.

Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.

Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.

«Сырая» древесина допускается, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

Видео

Нужен ли армопояс под мауэрлат в доме из газобетона? Как залить: пошаговая инструкция

Мауэрлат — конструктивный элемент кровли, на который опирается вся конструкция крыши. Мауэрлат выполняется из деревянного бруса, размер которого как правило имеет сечение 150х150мм или 200х200мм. В жилых домах мауэрлат опирается на армированный бетонный пояс или, по-другому , армопояс. Нужен ли армопояс под мауэрлат для дома из газобетона и как его сделать? Расскажем ниже.

Кровля — достаточно тяжелая конструкция, иногда ее вес составляет до 80% от несущей способности стен, на которые она опирается. Армопояс под мауэрлат в доме из газобетона нужен для распределения нагрузки от крыши и защиты несущих стен от появления трещин.

Еще одна функция армирующего пояса в доме из газобетона — соединение крыши с несущими стенами. Одно из важных достоинств газоблока — низкая теплопроводность объясняется наличием в блоке большого количества воздушных замкнутых пустот. Чем больше пустот, тем теплее газобетон. С увеличением числа пустот снижается механическая прочность газобетона, и он не в силах воспринимать локальные статичные и динамичные нагрузки от тяжелой кровли.

Даже если расчеты показали, что несущей способности газоблочных стен достаточно для восприятия нагрузки от крыши, возникает проблема: как крепить мауэрлат к газоблокам? К бетонному армопоясу деревянный мауэрлат крепится металлическими шпильками. Использовать такое крепление для газобетона нельзя, т.к. под действием климатических факторов металлические крепления расшатаются и начнут разрушать газоблок. В строениях даже с легкой крышей, мауэрлат укладывается на газобетонные стены через армопояс, с креплением к нему с помощью резьбовых оцинкованных шпилек.

Армопояс представляет собой непрерывную ленту по периметру стен. Лента может формироваться армокаркасом и бетонной смесью или возводиться из кирпича (старая, некачественная технология). Кирпичный армопояс на газобетон под мауэрлат, как правило, в современном строительстве не применяют. Единственная объективная причина для его использования — когда отсутствует возможность по каким-либо причинам сделать бетонный пояс, хотя такие условия сложно придумать. Для предотвращения мостов холода кладка кирпичного армопояса на газобетон под мауэрлат выполняется с использованием монтажного раствора с теплоизоляционными добавками или «зимнего» клея. Кроме того, для снижения теплопотерь кладку рекомендуется утеплить или, как минимум, оштукатурить и утеплить.

Армопояс под кровлю в доме из газобетона имеет ширину равную ширине стены, на которой он возводится, минус утепление, если оно планируется. Т.е. если для кладки стены использовался газоблок с шириной 300 мм, а бетонный пояс планируется утеплять 50 мм минватой, то ширина его будет составлять 250 мм. Высота армирующего бетонного пояса рассчитывается исходя из количества нитей арматуры, число которых в свою очередь зависит от плотности газоблока, типа крыши, этажности сооружения. Чем больше нагрузка на газобетон, тем выше должен быть армопояс. В таблице результаты расчетов высоты пояса для 1-, 2- и 3-х этажного дома с двухскатной крышей с утеплением:

*Мансарда, цокольный и технический этаж при расчетах считаются как полноценные этажи.

Армопояс под мауэрлат в доме из газобетона будет «работать» правильно, если соблюдать при его строительстве при его строительстве принцип целостности и неразрывности. Пошаговая инструкция, как сделать армопояс по газобетону под крышу:

Прежде всего, необходимо выбрать тип опалубки для заливки бетонного пояса. Опалубка может быть съемной или несъемной. Самый простой и целесообразный вариант — из газобетона – так называемые U-блоки, в которых железобетонный сердечник снаружи дополнительно утепляется с применением пенополистерола. Такая опалубка не только выдержит небольшой объем бетона, но и будет выполнять функции утеплителя для железобетонного пояса. Для дополнительного утепления берется пенопласт или пенополистирол в плитах толщиной 50 мм. Пенопласт устанавливается между внешней стенкой U-опалубки из газоблоков и арматурным каркасом с пространством для защитного слоя бетона не менее 2см

Для заливки армопояса используется товарная бетонная смесь не менее М300. Для популярных с плотностью D400-500 газобетонных блоков, марка бетона не меняется и остается не менее М300. Существуют старые технологии, когда изготавливают теплоизоляционно-конструкционный бетон (керамзитобетон, перлитобетон, базальтобетон и пр.) с целью уменьшить теплопроводность узла с армопоясом. Для создания армирования применяется арматура класса А3 сечением 10 или 12 мм. Пространственное расположение арматуры зависит от количества арматурных нитей. Две нити располагаются параллельно, три нити также могут располагаться параллельно или образовывать треугольник, четыре нити — образуют квадрат. Для упрощения работы можно использовать готовые армокаркасы на 2-4 нити.

Крепление деревянного мауэрлата к армопоясу выполняется на металлические резьбовые шпильки. Длина шпилек составляет: заглубление в армопояс не менее 10см + высота мауэрлата + 3-5 см для резьбы гайки. Количество шпилек определяется из расчета – в среднем 1 шпилька на 0,6м.п.

Опалубка устанавливается так, чтобы ее высота была на 10 см выше высоты армопояса. Армирующий каркас можно делать двумя способами: на земле, а затем готовый поднимать и монтировать в опалубку или осуществлять вязку прямо в опалубке. Для вязки арматуры используются специальные крюки. Сращивание арматуры по длине выполняется вязальной проволокой. Арматурный каркас укладывается в опалубку на U-образный газоблок через пластиковые фиксаторы.

Шпильки под монтаж мауэрлата устанавливаются заранее в U-образном газоблоки с фиксацией к арматурному каркасу с контролем расположения по оси с помощью шнура -причалки.

Как залить армопояс на газобетон под мауэрлат на высоте? С помощью автобетононасоса или с подъемом бетонной смеси вручную. В первом случае бетонный раствор будет подаваться в опалубку под давлением, а сам процесс бетонирования займет немного времени. Если АБН отсутствует, то придется подавать смесь на высоту в ведрах, с помощью лебедок и т.д. В обоих случаях конструкция бетонируется с уплотнением бетонной смеси виброинструментом.

За бетоном осуществляется стандартный уход: увлажнение, укрытие от осадков. Приступать к строительству крыши можно через 2ое суток после бетонирования армопояса под мауэрлат.

Устанавливаем армопояс под мауэрлат своими руками

Сегодня мы подготовили статью на тему: «устанавливаем армопояс под мауэрлат своими руками», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Армопояс под мауэрлат: назначение, размеры и характеристики

Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.

Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

• вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
• при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

• в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
• распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
• если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Нет тематического видео для этой статьи.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

• Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
• Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
• Придает дополнительную жесткость.
• Равномерно распределяют любую возникшую нагрузку несущих стен.
• Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

• высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
• ширина – максимально приближена к ширине стены;
• длина – к соответствующим стенам;
• минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Опалубку можно делать различными способами, используя:

Изготовление армирующего пояса поверх кладки стены гарантирует высокую прочность строения. Особенно это важно для зданий, стены которых изготавливаются из пористых материалов с ограниченной несущей способностью, таких, как пенобетон, газонаполненные блоки или керамзитобетон. Перечень можно дополнить кирпичными стенами некоторых конструкций.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

• армопояс укрепляет конструкцию коробки здания;
• мауэрлат является основанием для устройства стропильной системы.

Армированный пояс по верху стены необходим для усиления конструкции дома

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

Нет тематического видео для этой статьи.

Межэтажные армопояса придают зданию дополнительную прочность

Обычно ширина армирующего пояса под мауэрлат должна приближаться к ширине кладки стены. Минимальным является размер 25х25 сантиметров. При использовании для кладки стен газобетонных блоков верхний ряд выполняется из блоков специальной U-образной формы, предназначенных именно для создания армопояса.

U-образные блоки упрощают заливку армопояса, являясь опалубкой для него

На стенах из кирпича роль наружной стенки опалубки играет кладка в полкирпича, а внутренняя изготавливается из различных материалов, таких, как ОСП, фанера, доски и другие подобные изделия.

Если предусмотрено строительство дома с мансардой, в стропильной системе, как правило, используются стойки, лежни и другие детали, характерные для такой конструкции. В таком случае нагрузка должна распределяться и на простенки внутри дома, на них также нужно устраивать армопояс. Во всех других случаях такая опора устраивается только по внешнему периметру стен.

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой. Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

• цемент марки 400 — одна часть;
• песок мытый — три части;
• гравий — три части;
• вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Эта ответственная операция выполняется с учётом ряда обстоятельств:

1. Для несущего элемента стропильной системы применяется деревянный брус сечением 100х150 или 150х150 миллиметров.
2. Только в случае, когда для неё используются металлические изделия (в частности — профильная труба), мауэрлат делают из швеллера или балки.
3. При необходимости, когда длина основания превышает 6 метров, брус можно сращивать. Для этого выполняются запилы и детали стягиваются винтом.
4. Перед укладкой бруса поверхность армопояса укрывается гидроизоляцией, чаще всего для этого используется рубероид в один или два слоя.
5. Перед установкой древесину нужно обработать антисептиками и антипиренами.
6. Анкерные болты представляют собой пруток L-образной формы с резьбой М12 — М16. Детали крепятся перед бетонированием к армирующему каркасу по оси армопояса на расстоянии не более одного метра. При заливке, пока бетон ещё не схватился, нужно пройти и поправить все болты, чтобы они стояли строго перпендикулярно к поверхности армопояса.

Распространён способ крепления опорного бруса шпилькой или анкерным болтом

Мауэрлат устанавливается на оцинкованный резьбовой крепёж

Строение с армопоясом обеспечит эксплуатацию загородного дома в течение не менее 50 лет с минимальными затратами на ремонт. А главное — проживание в таком укреплённом доме будет комфортным и безопасным.

Возводя дом нужно уделять внимание всем его элементам. Например, место крепление кровли к стенам должно быть прочным и надежным. Если мауэрлат смонтировать непосредственно на кладку, кирпичную или из газобетонных блоков, то может возникнуть точечная нагрузка. Такое воздействие легко разрушит стену. Чтобы этого избежать используется армопояс под мауэрлат. А о том, как его сделать своими руками и пойдет речь в статье.

В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:

Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:

• способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться. Армопояс помогает минимизировать такие изменения;
• мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
• конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.

Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.

Создавая армопояс под мауэрлат своими руками нужно правильно рассчитать размеры этой конструкции. Тут многое будет зависеть от самой стены. По мнению многих специалистов, минимальные размеры армопояса должны быть 25 на 25 сантиметров. Что касается его максимальных параметров, то можно воспользоваться следующими рекомендациями:

• высота делается в 25 и более сантиметров. При этом это значение не должно превышать ширину несущей стены;
• ширина армирующих поясов под мауэрлат делается как можно ближе, к ширине самой стены.

Как правило, если кладка выполнена из кирпича, то внешняя опалубка создается из полкирпича, а внутренняя обшивается досками. Если используется газобетон, то последний ряд выкладывается U-образными блоками. Они и будут являться опалубкой для армопояса. В случае использования керамзитобетонных блоков, толщина конструкции не должна быть менее трети толщины стен.

Длина конструкции полностью зависит от длины стены. Стоит помнить, что армированный пояс должен быть монолитным по всей его длине. Поэтому заливку нужно постараться выполнить за один раз.

Приступая к созданию такой конструкции, как армопояс под мауэрлат, следует вначале подготовить все необходимые материалы и инструменты. В первую очередь для работы вам понадобится:

• прутья арматуры. Нужен материал с сечением в 10-13 мм. Прутья не должны иметь следов ржавчины, в противном случае армированный пояс не будет долговечным;
• материал для опалубки. Если при строительстве стен использовался газобетон, то последний ряд выкладываются специальными блоками, выемки в которых прекрасно подходят для заливки бетонной смеси. Если использовался кирпич, то нужно запастись досками;
• бетонная смесь для заливки. Изготовить ее можно своими руками или заказать в уже готовом виде. Стоит помнить, что армопояс который мы возводим должен быть монолитный. Это значит, что заливать его нужно за один раз. Поэтому бетонного раствора нужно подготовить в нужном количестве.

Некоторые специалисты предлагают выполнить армопояс под мауэрлат из кирпича. В этом случае опалубка и прутья не потребуются, а раствор нужен в гораздо меньшем количестве. Конечно, это позволит сэкономить. Но вот о надежности такой конструкции есть большие сомнения. Армопояс под мауэрлат сделанный из кирпичной кладки не всегда выдерживает нужные нагрузки.

С другой стороны, если стены выполнены из кирпича, то никаких дополнительных конструкций использовать не нужно. Этот материал достаточно прочный и надежный и мауэрлат можно монтировать непосредственно на него. Кирпич легко выдержит просверливания отверстий для крепления, что не скажешь про газоблок или другой современный материал, они не любят точечные нагрузки.

Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.

При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.

Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:

• для продольной части берутся четыре длинных прута;
• для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
• в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
• высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.

Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.

Крепление нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.

Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:

• одна часть цемента;
• три части песка;
• три части щебня.

При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.

Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.

При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.

На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.

Многие ошибочно считают, что армопояс под мауэрлат лишний элемент строения, а соответственно и возводить его нет никакого смысла.

Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.

Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве.

Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей.

Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.

В первую очередь мауэрлат нужен для того, чтобы всю поступающую с мансарды или обыкновенной крыши нагрузку равномерно распределить по периметру стен.

Кроме того, к этому важному элементу дома осуществляется крепление крыши через стропильную систему непосредственно к самому строению.

Важность армопояса под мауэрлат объясняется тем, что он помогает максимально компенсировать все поступающие нагрузки и минимизировать их воздействие на стены.

Благодаря ему удается избежать появления трещин и дефектов на стенах здания. Армопояс под мауэрлат может быть возведен в несколько этапов своими руками.

Не все знают, что крыша передает на конструкцию стен из кирпича две основных нагрузки.

Первая — это вертикальная нагрузка, которая складывается из веса самой кровли и всевозможных внешних нагрузок, таких как снег, ветер и так далее.

Ко второму типу можно отнести так называемую распорную нагрузку. Она возникает под действием стропил, которые за счет того, что опираются на стены, стремятся как бы раздвинуть их.

Следует отметить, что при увеличении нагрузки на саму кровлю, активно начинает возрастать и данный вид нагрузки.

Ввиду того, что современные строительные материалы, такие как, например, газобетон, имеют крайне низкую жесткость, крепить к ним мауэрлат достаточно проблематично.

Без дополнительной защиты, кровля на газобетон будет воздействовать достаточно разрушительно. Избежать этих последствий и помогает армопояс, который можно построить своими руками.

Специалисты отмечают, что армопояс нужен не только для газобетонных блоков, но и для всех остальных материалов, которые используются для возведения стен. Этот важный элемент помогает продлить срок службы здания и увеличивает его прочность.

Устройство армопояса помогает максимально защитить стены от внешних нагрузок и выполняет ряд функций.

В первую очередь, в период сезонных подвижек грунта, при которых может произойти неравномерная усадка фундамента, именно он помогает избежать деформации стен.

Это осуществляется за счет того, что армопоясом удерживается первоначальная геометрия постройки.

Кроме этого, армопояс помогает выровнять стены по горизонтали и исправить все ошибки, которые были допущены при строительстве стен из кирпича.

Также армопояс добавляет жесткости дому и распределяет поступающие нагрузки по всему периметру стен. Благодаря обустройству армопояса, мауэрлат надежно крепится к основанию стен.

Первое, что необходимо сделать — это правильно рассчитать размеры армопояса под мауэрлат.

Специалисты рекомендуют делать его ширину максимально равной ширине стен, но не менее двадцати пяти сантиметров. Оптимальная высота армопояса под мауэрлат составляет тридцать сантиметров.

В том случае, когда стены всего дома возводят из газобетонных блоков, то обязательно последний ряд выкладывают специальным камнем, который сам по себе является уже готовой опалубкой.

В этом случае останется только собрать армирующий пояс и залить цементный раствор. Во всех остальных случаях необходимо будет своими руками сооружать опалубку и закреплять ее на стенах.

Следует помнить, что армопояс должен проходить по всему периметру стен, как и мауэрлат, который будет устроен сверху.

Перед началом работ необходимо подготовить весь необходимый инструмент.

Для замешивания цементного раствора обязательно потребуется бетономешалка. Также нужен будет специальный вибратор, при помощи которого можно будет разгонять раствор внутри опалубки, и тем самым избежать образования пустот в армопоясе.

Кроме этого, следует обзавестись досками для опалубки, необходимым количеством арматуры, крепежными элементами.

Рекомендуется также рассчитать необходимое количество компонентов, которые будут использоваться для приготовления раствора, и внимательно продумать каждый этап работ, которые необходимо будет реализовать своими руками.

После того, как будут закончены все работы по возведению стен, и перед тем, как будет уложен мауэрлат, следует залить армопояс.

В том случае, когда верхний ряд был выложен специальным камнем, предназначенным под опалубку, можно сразу приступать к укладке арматуры. В ином случае на первом этапе работ начинайте собирать ее своими руками.

Для внешней опалубки можно использовать распиленный на две части камень. В свою очередь внутреннюю опалубку выполняют из досок.

Для этого подготовленные доски собирают в щиты, после чего их тщательно крепят к стенам при помощи крепежных элементов и вязальной проволоки.

Осуществляя монтаж опалубки под армопояс для мауэрлата, обязательно необходимо ее верхнюю плоскость выставлять максимально горизонтально и периодически контролировать водяным уровнем.

Далее приступают к обустройству армирующего пояса.

Устройство каркаса из арматуры предполагает скрепление в определенном порядке арматурных штырей, скрепленных между собой при помощи вязальной проволоки. В этом случае не желательно использовать сварку.

Продольная часть такого каркаса должна состоять минимум из четырех штырей, диаметр которых должен быть не менее восьми миллиметров. Поперечные арматурные куски укладываются с шагом в двадцать пять сантиметров.

Все части каркаса должны быть прочно скреплены между собой только вязальной проволокой.

Он не должен касаться внутренних частей опалубки.

После того как по всему периметру верхней части стены будет уложен арматурный каркас, следует проверить крепление опалубки, а также ровность ее и самого каркаса. Для этого нужен будет обычный строительный уровень.

Далее необходимо будет в обязательном порядке прикрепить к арматуре специальные резьбовые шпильки, при помощи которых впоследствии к основанию стены будет крепиться мауэрлат.

Завершающим этапом работ по устройству армопояса для мауэрлата, является заливка цементного раствора своими руками. Следует отметить, что данный этап работ необходимо выполнить за один раз.

За счет этого армопояс будет монолитным и, соответственно, более прочным и жестким.

Для армопояса следует использовать бетон марки не ниже М 200. В процессе заливки раствора необходимо периодически пользоваться строительным вибратором, который даст возможность избежать образования пустот в армопоясе.

Если такое устройство отсутствует, то следует использовать кусок арматуры, которым постоянно протыкают раствор и тем самым как бы выпускают образовавшийся внутри него воздух.

Рекомендуемое время на застывание раствора, после которого можно будет демонтировать опалубку, составляет при хорошей погоде около четырех дней.

Как правильно устроить армопояс для мауэрлата своими руками, подробно рассказано на видео ниже.

Армопояс под мауэрлат обеспечивает максимальную компенсацию нагрузок на несущие стены строения.

Сам мауэрлат представляет собой важнейший элемент конструкции крыши, который является связующим звеном между кровлей и стенами самого здания.

Именно с его помощью производится равномерное распределение нагрузки кровли по всему периметру стен здания.

Задачи сохранения целостности стен, предотвращения образования трещин, перекосов решает армирующий слой или армопояс.

Мауэрлат производится из аналогичного со стропилами материала. Дерево соотносится с деревом, а металл – с металлом.

Это важно, поскольку мауэрлат одной своей стороной соединяется с конструкциями крыши, а другой – с несущими стенами дома.

Вся стропильная система оказывает направленную концентрированную нагрузку на мауэрлат, который передает ее уже в равномерно распределенном виде на стены здания.

Чтобы ответить на вопрос о том, нужен ли армопояс под мауэрлат, необходимо понять механизм взаимодействия структуры крыши с несущими стенами целостного здания.

Конструкция крыши нагружает несущие стены двумя способами:

В первом случае давление на стены оказывается за счет комплексных внешних нагрузок в виде снега, ветра, наледи, сосулек, во втором – под влиянием самих стропил, которые стремятся «раздвинуть» стены в стороны. При этом два вида воздействий тесным образом связаны между собой.

Вследствие недостаточной жесткости современных строительных материалов, которые отличаются небольшим весом и отличными изоляционными свойствами, крепить на них мауэрлат напрямую проблематично.

Такие соединения приведут к разрушениям строительных материалов. Технология индивидуального строительства предполагает использовать обязательный армопояс под монтирующийся мауэрлат.

Он обеспечивает максимальную защиту здания от различных внешних воздействий, увеличивает прочность строения, срок его службы.

Армированный пояс решает следующие важнейшие задачи:

• сохраняет в максимальной степени первоначальную геометрию зданий, выравнивая стены в горизонтальной плоскости;
• добавляет жесткость, устойчивость строению, равномерно распределяя внешние нагрузки по всем несущим конструкциям;
• предотвращает деформацию стен из-за неравномерной усадки фундамента вследствие сезонных подвижек грунта;
• прочность самого армирующего пояса позволяет непосредственно к нему крепить все конструкции.

Подготовительные работы, монтаж опалубки, установка каркаса

В самом начале проведения работ над армопоясом под мауэрлат важно правильно рассчитать необходимые размеры армирующего слоя. Рекомендуется в обязательном порядке учитывать ширину несущих стен.

При этом желательно соблюдать соотношение ширины и высоты пояса под мауэрлат 1:1. Наиболее оптимальными считаются размеры 30х30 см.

Если материал несущих стен представляет собой газобетонные блоки, то последний слой необходимо в обязательном порядке укрепить.

Для решения этой задачи рекомендуется использовать специальный камень, который с успехом может выполнять функции опалубки.

Наиболее оптимальным вариантом будет применение специальных U-образных блоков, которые эффективно смогут выполнить функции опалубки во время сооружения армопояса.

Если такого материала нет, то понадобятся другие. Следует запастись необходимым для выполнения опалубки количеством арматуры, досок, крепежа, важно позаботиться об инструменте.

В первую очередь для сооружения армопояса понадобятся автоматическая бетономешалка и специальный вибратор, который утрамбовывает раствор, разгоняя все внутренние пустоты.

Перед началом работ над армопоясом для мауэрлата нужно рассчитать количество компонентов для раствора. Свой армированный пояс необходимо сделать непрерывным по всему периметру.

Опалубку для армопояса можно сделать самостоятельно. Блоки газобетона нужно распилить на куски шириной 10 см и смонтировать из них наружную часть обрешетки.

Изнутри опалубку лучше сделать из плит ОСП или деревянных досок. При монтаже опалубки для армопояса важно верхний слой выровнять строго горизонтально с помощью строительного уровня. На следующем этапе проводится армирование.

В ходе работ важно придерживаться следующих правил:

• для каркаса используются четыре продольных прута арматуры диаметром 12 мм, которые скрепляются между собой проволокой толщиной не меньше 8 мм через каждые 25 см;
• при монтаже каркаса необходимо сохранять толщину 5 см бетона по бокам: для этой цели можно использовать подкладки из дерева, пластмассы, кусков кирпича;
• отдельные части арматуры должны соединяться между собой вязальной проволокой с нахлестом 20 см.

После монтажа каркаса необходимо его укрепить для предотвращения деформации при заливке армопояса под мауэрлат.

Для решения этой задачи можно воспользоваться несколькими способами:

1. опалубка укрепляется двумя диагональными распорками, которые одной стороной упираются в ее стенку, а другой – в горизонтальную плоскость;
2. параллельные листы ОСП соединяются с помощью гаек и резьбовых шпилек на концах одноразовых пластмассовых трубок. После заливки армопояса под мауэрлат бетоном и его застывания гайки откручиваются, а листы обрешетки снимаются с двух сторон;
3. опалубка скрепляется с помощью деревянных брусков в своей нижней части, а сверху прибиваются куски досок или бруски из дерева. Когда бетон окончательно застынет, все выступающие деревянные части обрезаются.

Таким образом, в результате монтажа опалубки должна получиться целостная монолитная конструкция, которая характеризуется надежностью и прочностью.

Установка закладных резьбовых шпилек и заливка армирующего слоя бетоном

После монтажа каркаса необходимо установить надежные крепежные элементы для присоединения мауэрлата.

Для этих целей отлично подойдут резьбовые шпильки диаметром 12 мм, широкие шайбы и гайки. Такие шпильки одной стороной крепятся непосредственно на каркас, а другая должна выступать на 40-50 мм над установленным мауэрлатом.

Необходимо точно рассчитать места установки монтажных точек таким образом, чтобы они не совпадали с точками опоры стропил. Расстояние между ними не должно превышать 1 метр.

Шпильки необходимо крепить строго вертикально с помощью вязальной проволоки к арматурному каркасу. Все плоскости вымеряются строительным уровнем.

Следующим финальным этапом работ будет заливка обрешетки армирующего пояса, которую следует проводить с использованием цемента марки М 200.

Данный этап работ важно провести за один раз, поскольку благодаря такой технологии достигается максимальная прочность, жесткость, монолитность этого слоя.

В ходе работ нужно пользоваться специальным строительным вибратором для качественной утрамбовки раствора.

При отсутствии такого приспособления можно воспользоваться отдельным куском арматуры, протыкая им раствор для выпуска воздуха изнутри.

Рекомендуется после заливки выдержать раствор в течение хотя бы четырех суток для максимального затвердевания и прочности.

Учитывая большую трудоемкость работ, лучше пользоваться электрической бетономешалкой с парой помощников.

С другой стороны, можно заказать готовый бетон, который заливается прямо в опалубку с помощью бетононасоса. Такое решение проблемы, однако, связано с определенными материальными затратами.

Приготовить раствор своими силами можно с помощью бетономешалки в таких пропорциях: одна часть цемента М 400, три части песка и три части щебня.

При приготовлении раствора можно добавлять пластификаторы, улучшающие характеристики бетона.

Опалубка с готового бетона снимается только при достижении максимальной прочности. Примерно через неделю можно приступать к установке мауэрлата, который представляет собой брусья определенного диаметра.

Все брусья, обработанные антисептиками и пропитанные специальной морилкой, скрепляются между собой прямым замком или прирубами.

В итоге получается монолитная конструкция, которая устанавливается на гидроизоляционный слой армирующего пояса через резьбовые шпильки.

Выступающие части шпилек после окончательной установки срезаются по уровню с помощью «болгарки».

Таким образом, сделать армопояс под мауэрлат своими руками достаточно просто, если придерживаться правил монтажа и соблюдать правильную последовательность действий.

Армопояс под мауэрлат позволит в дальнейшем избежать возможных неблагоприятных последствий в процессе эксплуатации строения.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3 проголосовавших: 22

Как правильно сделать армопояс под крышу? Как сделать мауэрлат на газобетоне с армопоясом и без него, на какие нюансы обратить внимание Армопояс в газобетоне пересекает окна на мансарде

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку.
Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

Функции мауэрлата:

• равномерное распределение веса крыши по стенам;
• надежная фиксация стропильной системы;
• защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен.
Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Способы крепления мауэрлата

Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

• с помощью стальной проволоки;
• с использованием анкеров;
• шпильками.

При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

Как закрепить мауэрлат стальной проволокой

Результаты

Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Стальная проволока способна достаточно надежно зафиксировать мауэрлат. Её вплетают в кладку за несколько рядов до верха стены. Достаточно 2-4 блоков в высоту. Обязательно должна фиксироваться середина проволоки, а её длины — хватить не только до верха стены, но и для того, чтобы притянуть и зафиксировать мауэрлат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкерное крепление

В этом случае желательно использовать армопояс. Анкеры позволяют достаточно надежно зафиксировать стропила, но создают точечную нагрузку, которая крайне нежелательна для блоков из газобетона. Под ее воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

Анкеры устанавливают еще на этапе заливки. Их фиксируют в желобе, который будет заполнен бетонной смесью с применением проволоки. Необходимо следить за тем, чтобы анкера стояли ровно. Для этого можно дополнительно натянуть шнуры. Анкерам следует стоять строго вертикально. Количество единиц крепления не регламентируется, однако их количество должно быть не меньшим, чем число стропил. Когда бетон затвердеет, они будут буквально замурованы в нем.

Крепеж повышает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

На готовый армопояс с болтами укладываются брусья. По деревянному материалу стучат молоточком или киянкой. На брусе образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Нужно следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный армопояс могут небольшие бетонные подушки. Их устанавливают в местах крепления мауэрлата к стене. Они также более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно воспользоваться как специальными мастиками, так и простым рубероидом.

С помощью металлических шпилек

Крепление мауэрлата на металлические шпильки можно реализовать 2 способами: замуровав их стену или залив бетоном в армопоясе. Чтобы не ошибиться с заглублением крепежа, можно использовать следующее правило: его вставляют в каркас на глубину 2 мауэрлатов. Если используется брус 10*10 см, шпилька должна на 20 см уходить в стену или армопояс.

Крепежи монтируются в стену за 1-2 ряда до окончания стен. Нужно учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен остаться небольшой запас для затягивания гаек с шайбами.

Монтаж мауэрлата дело не сложное, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Каким бывает крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возложена важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливаются брусья, а уже на них крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется на стены дома.

Фиксирование мауэрлата можно осуществить тремя способами, используя – шпильки, анкера или стальную проволоку. Обычно метод зависит от общих размеров здания или дома. Специалисты давно пришли к единогласному мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее подвержена усадке.

Так как деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок – они должны быть максимально качественно и мощно закреплены. Иначе они не смогут взять на себя часть нагрузки должным образом.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят брусья лиственных деревьев (чаще всего дуб). Рекомендуемый размер – 10х10, можно больше – 15х15. Обязательно обработайте древесину антисептическим средством, чтобы защитить от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно покрывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таком случаи, не забудьте о том, что на протяжении 5 лет вам нужно будет ежегодно подтягивать гайку анкера из-за частой усадки древесины – позаботьтесь о возможности ее регулировки. Со временем делать это будет необязательно.

Перед тем как устанавливать мауэрлат, верх стен нужно покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены, дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его – лучше подобрать качественный битумно-полимерный материал. Он обеспечит более надежную гидроизоляцию.

Крепление с помощью анкеров

Именно это крепление используется с армопоясом – вместе они создают
очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.

Что понадобится:

Арматура толщиной 10-12 мм для создания каркаса.

Прутья толщиной 6 мм, для поперечных пересечений армопояса

• Бетон марки М-200

  U-образные блоки – они и будут вместилищем для арматуры и бетона

U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.

У вас должна получиться непрерывная «канава» — для этого по углам нужно ставить блоки со спиленными боками.

Затем, в получившийся желоб установите армированный пояс.

Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.

Теперь можно залить все это бетоном.

После того как бетон высохнет, наносите гидроизоляционный слой.

Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество.

Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.

Металлические шпильки – где уместен такой вид крепления

Этот вариант хорош для совсем небольших домиков или других построек, где не идет сильная нагрузка на стены из газобетона. Ну, или по каким-то причинам нет возможности соорудить армопояс. В иных случаях металлические шпильки довольно слабые и не выдерживают чрезмерного натиска, потому специалисты не советуют использовать их для крепления мауэрлата на стенах крупных зданий.

Этапы работы:

Чтобы вставить шпильки в газобетон, вы должны просверлить в нем дыры с расстоянием в один-полтора метра.

Вставляете в газобетон шпильки СРТ 12.

Затем шпильку нужно залить раствором.

Перед тем как надеть на шпильки мауэрлат, установите слой гидроизоляции – можно рубероид, но как уже говорилось выше, лучше использовать более современный материал.

На изоляцию укладываете брус мауэрлата, насаживая его на шайбы.

Зажимаете гайки.

В местах примыкания мауэрлат стягивается скобами.

Важно: бывает, что во время проведения работ уже есть фронтоны – их лучше снять. Уложить бруски по краям стен, потом подпилить стропильные ноги – таким образом, удастся перенаправить распор со стропила на брус.

Крепление мауэрлата проволокой без армопояса

Этот способ гораздо проще первых двух, но менее стойкий и крепкий – хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при возведении небольших, простых строениях. Если в методе со строительными шпильками армопояс при необходимости устанавливается, то тут все происходит без него в любом случае. Его преимуществом можно считать то, что для работ вам понадобится всего лишь стальная проволока.

Процесс работы:

На этапе возведения стен при укладке газобетонных блоков, вам необходимо просунуть проволоку между стыками кирпичей, и вмуровать ее. Это следует сделать так, чтобы ее середина плотно закреплялась блоками. Начинать вмонтировать проволоку желательно где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.

Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.

Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.

«Сырая» древесина допускается, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

Видео

Хорошо известно, что стены из газобетонных блоков требуют усиления стальной арматурой. Вся коробка будущего здания последовательно армируется стальным прутом, и уж тем более, нужно будет ставить мауэрлат на газобетон с армопоясом. Существуют схемы, например, для относительно небольших построек, когда основание будущей крыши можно делать без армирования. Непосредственная укладка мауэрлата на газобетонные блоки без армирования, в принципе, тоже допускается, но подобные ситуации можно считать скорее исключением из правил, чем нормальной практикой, так как риск разрушения опорного ряда под весом крыши достаточно велик.

Для чего нужен армопояс под мауэрлат

Многие специалисты считают, что заменить армирование можно установкой мауэрлата на газобетон из массивного бруса или использовать пакет досок увеличенной толщины. Насколько удачной получится подобная замена, оценить сложно, поэтому большинство мастеров и проектировщиков предпочитают не рисковать и использовать полноценный армопояс из стального прута.

Конструктивно мауэрлат представляет собой толстую доску или брус, выкладываемый на горизонтальную плоскость или верхний торец стены. Он используется на любых стенах, за исключением, может быть, брусовых или бревенчатых зданий. В его функции входит:

• Объединить и стянуть нижние части стропил в одну конструкцию, придать основанию стропильного каркаса большую жесткость;
• Равномерно перераспределить нагрузку от веса крыши и слоя снега по всей опорной поверхности стены;
• Частично компенсировать температурные и осадочные напряжения на линии перехода стена – крыша.

Деревянная доска мауэрлата — это своего рода прокладка между тяжелой крышей и стенами постройки. Так уж получается, что большая часть опрокидывающих усилий, возникающих от порывов ветра, веса снежного покрова передается прямо на верхний ряд стены.

Даже кирпичи и бетонные блоки, уложенные по периметру верхушки, не всегда способны успешно противостоять давлению крыши, особенно, если угол наклона скатов превышает 35-40 о. Тем более, нужно использовать армопояс, планируя монтаж мауэрлата на газобетон, потому что он не обладает должной жесткостью и прочностью, уступает традиционным материалам по всем показателям, кроме теплопроводности и паропроницаемости. Прямой способ крепежа мауэрлата к газобетону приведет к тому, что проволока или анкера разрушат относительно мягкий вспененный материал стен, и деревянный остов крыши просто оторвет от основания.

К сведению!
Армопояс изготавливается из сплошной бетонной отливки с закладным армированием стальным оребренным прутом.

Любые другие схемы армирования газобетона, в том числе с перекладкой кирпичом или заливкой периметра бетоном, как правило, оказываются неэффективными. Армопояс без арматуры только увеличит нагрузку на стены из газобетона, но реально прочности и пластичности основания для будущего мауэрлата не добавит.

Технология установки армопояса

Конструкция армирующего пояса во многом зависит от размеров строения, толщины стен из газобетона и длины пролетов. Чаще всего используются две схемы построения армопояса:

• На основе деревянной опалубки, уложенной на верхней кромке стены из газобетона;
• Заливкой бетонной массы в газобетонные блоки специальной конфигурации.

Для того чтобы укрепить верхнюю кромку стен под мауэрлат армопоясом, не обязательно заливать бетоном плоскость на всю толщину стены. Бетонный пояс необходим всего лишь для того, чтобы стягивать и удерживать последний ряд газобетона от опрокидывания и растрескивания по швам. Для широких стен достаточно обеспечить крепление мауэрлата с армопоясом к газобетону на ширине не менее 15 см.

Внутренний вариант армопояса под мауэрлат

Для достаточно больших стен, толщиной не менее 400 мм, армопояс строят заливкой в опалубку произвольной конструкции. Чаще всего для заливки основания под мауэрлат внешнюю стенку опалубки выкладывают из разрезанных блоков газобетона 100-200 мм толщиной, вторую стенку крепят к кладке саморезами, как на схеме.

К сведению!
После заливки бетонной смеси армопояс будет надежно закрыт с внешней стороны толстым слоем газобетона, достаточным для того, чтобы уменьшить потери тепла и не допустить обледенение мауэрлата.

Крепление мауэрлата к газобетону выполняется анкерами, кусками арматуры, проволокой или специальными П-образными стяжками, в зависимости от места установки, размеров и габаритов крыши. На дно собранной опалубки укладывается связанный пакет из арматуры диаметром 8-10 мм.

Строим армопояс на стандартном газобетоне

Данный способ обустройства армирующего пояса под мауэрлат используется для небольших зданий, в один-два этажа высотой и длиной стен до 5 м. Стандартно ширина блоков для таких построек не превышает 250 мм. Для того, чтобы упростить процесс обустройства армопояса, производители стенового газобетона выпускают блоки U- конфигурации с пустотным желобом внутри. Такие конструкции применяются для изготовления целого спектра различных вспомогательных и усиливающих деталей и перемычек из газобетона.

Этап первый, строим опалубку из газобетона

Для изготовления формы, в которую будет заливаться бетон, используются стандартные U-блоки. Большая часть периметра стен выкладывается на клеевой основе в обычном порядке, и лишь на углах коробки здания потребуется проявить смекалку, чтобы состыковать отдельные детали из газобетона таким образом, чтобы опалубка представляла собой единую форму-полость без каких либо внутренних перемычек.

В опалубке под заливку будущего армопояса не только не должно быть перемычек, толщина будущей бетонной ленты должна быть одинаковой по всему периметру стен. В противном случае любая ошибка с укладкой мауэрлата может привести к образованию трещин и отрыву армопояса от основания из газобетона.

Важно!
При укладке пустотных блоков необходимо тщательно выравнивать их положение по линии горизонта с помощью лазера, шнура или, чаще всего, обычного строительного уровня.

Обычно в газобетоне отрезают часть стенки от торца на длину, равную ширине блока. Сделать это можно с помощью обычной ножовки по металлу. Чтобы избежать протечек цементного молочка, все щели между стенками в опалубке заделывают алебастром.

Второй этап, формирование закладных элементов армопояса

Основной деталью усиливающего пояса является стальной каркас из арматуры. Как только будет готова форма под заливку, можно приступать к изготовлению закладки. Многие специалисты утверждают, что армопояс, заливаемый под мауэрлат, работает только на изгиб, подобно балке, уложенной на краевые опоры. В этом случае стальные прутья арматуры лучше всего уложить на дно формы. Но подобный, почти идеальный вариант нагружения армопояса встречается достаточно редко, только в простейших постройках квадратной или прямоугольной формы.

В обычных постройках из газобетона предугадать, как поведет себя бетонный пояс, армированный подобным образом, довольно сложно. Поэтому мастера предпочитают вязать арматуру в виде каркаса из четырех прутьев, как это делается при изготовлении фундамента.

Чтобы упростить и ускорить процесс вязки, предварительно заготавливают опорные рамки, как на фото. Они помогают собрать каркас за несколько минут.

Важно!
Из соображений прочности арматурные прутки должны располагаться на расстоянии не менее 3 см от стен формы из газобетона, поэтому каркас выставляют на проволочных опорах или пластиковых «стульчиках».

Третий этап, заливка армопояса под мауэрлат

После того как арматурный каркас был уложен и зафиксирован внутри опалубки из газобетона, можно приступать к заливке. Для приготовления бетонной смеси используется та же рецептура, что и для фундамента. На ведро цемента берется по три песка и гравийного отсева. На ведро воды 50 мл пластификатора, примерно литр полученного раствора отливаем в отдельную емкость. Этим раствором обработаем арматуру и стенки газобетона перед заливкой.

Заливать приходится частями, уплотняя и подбивая смесь в опалубке армопояса деревянной колотушкой. Сразу после заливки накрываем бетонную опору будущего мауэрлата полиэтиленовой пленкой и выдерживаем армопояс в течение трех суток.

Чем крепить мауэрлат к газобетону

При обустройстве армирующего пояса необходимо выбрать один из способов крепления мауэрлата к стене из газобетона. Наиболее распространенным считается установка на анкерах или закладных шпильках.

В этом случае, чтобы удержать брус или пакет из досок на армирующем бетонном поясе, используются резьбовые шпильки М12 с гайкой и шайбой. До заливки бетона в опалубку в донной части U- образных блоков засверливаются отверстия на глубину не менее 5 см.

Далее на верхнюю часть шпильки, на длину в 10-15 см, наносится очень тонкий слой силиконовой смазки, наворачивается гайка с шайбой, и далее обматывается скотчем или полиэтиленовой пленкой. Шпильку забивают в газобетон на силикатном клее и одновременно выравнивают по вертикали с помощью строительного уровня. После заливки бетона анкер должен выступать над поверхностью армирующего пояса минимум на 10 см. Лучше делать с запасом, так как высота бруса мауэрлата может оказаться выше расчетной, проще потом излишек шпильки обрезать болгаркой.

Как крепить мауэрлат к газобетону проволокой

Использование шпилек не всегда удобно, особенно, если коробка здания небольшая, или нет возможности заранее определить точки опор стропильных ног на мауэрлате. В этом случае проще всего выполнить крепление с помощью проволочных петель, перевязанных с арматурным каркасом до заливки бетона.

Несмотря на то, что крепление мауэрлата к газобетону проволокой выглядит более кустарно, чем при использовании анкера, иногда такой способ соединения остается единственно допустимым.

Например, если крыша, устанавливаемая на стенах из газобетона, обладает большой парусностью при небольшой массе. В этом случае, если использовать анкера, то доски или брус мауэрлата, ослабленные сквозными отверстиями, могут не выдержать периодической нагрузки, и возникает риск образования трещин и разрушения древесины.

Проволока удерживает мауэрлат на газобетоне не хуже анкеров, оставляя зазор для усадки древесины из-за изменения влажности и температуры воздуха

Как правильно положить мауэрлат на газобетонные блоки

Через три-четыре дня после заливки бетона можно переходить к креплению мауэрлата к газобетону с армопоясом. В первую очередь потребуется промерить строительным уровнем и определить места, где бетонная поверхность отклонилась от линии горизонта. Эти места маркируются и подгоняются так, чтобы поверхность отливки была плоской и одновременно максимально близкой к горизонтальной линии.

Вторым этапом на бетон наносится грунтовка, улучшающая сцепление гидроизоляции с мауэрлатом. Далее на поверхность наклеивают пленку и укладывают обычный рубероид, как это делается при подготовке цокольной части фундамента. Самое главное, до того как уложить и закрепить доски мауэрлата, необходимо еще раз сверить точки крепежа с линиями установки стропильных ног, чтобы при сборке каркаса не пришлось срезать основания стропил.

Наиболее важным моментами в обустройстве бетонного пояса считается грамотная перевязка арматурных прутков и правильная заливка смеси. Труд достаточно тяжелый, и таскать ведра с бетоном на уровень потолочного перекрытия не каждому под силу. Но замесить и залить весь объем армопояса необходимо максимально быстро.

Размеры стягивающего пояса на газобетоне невелики, поэтому любое расслоение или появление свили в дальнейшем приведет к образованию трещины. Это не фундамент, поэтому заложить бетонную смесь под мауэрлат нужно максимум за четыре часа.

Заключение

На то, чтобы собрать армопояс под мауэрлат на стенах из газобетона, потребуется не менее 20 человеко-часов рабочего времени. При этом большая часть работ будет связана именно с замесом и подъемом бетона на высоту. На каждый метр опалубки уйдет до трех ведер массы, поэтому, если есть возможность, то для этапа бетонирования было бы правильным обзавестись хотя бы одним помощником. Это облегчит труд и улучшит качество отливки.

Схема крепления стропил

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата
к газобетону без армопояса

и с армопоясом
.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

• предотвращение деформации несущих стен;
• придание дополнительной жёсткости строению из газобетона;
• равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

1. Сооружение опалубки по периметру строения.
2. Создание армопояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетонным раствором.
6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система.
Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

• Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики.
  Этот метод крепления шпильками предпочтителен для большинства строений.
• Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
• Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

• в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
• брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
• снеговые и ветровые нагрузки в вашем регионе незначительны;
• конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Как правило, под такие несущие элементы конструкции заливается сплошной армированный железобетонный пояс. Однако, некоторые самодеятельные строители, видимо, из соображений экономии времени и материалов, пытаются отыскать способы, как можно закрепить мауэрлат на газобетон без армопояса. Давайте посмотрим, насколько это возможно, и стоит ли вообще прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он необходим? Человеку, неискушенному в вопросах строительства, это мудреное слово зачастую вообще ничего не говорит. А между тем, речь идет об одной из важнейших несущих деталей конструкции здания.

Что такое фундамент – знают, наверное, все. Так вот, по своей функциональности мауэрлат вполне можно сравнить с фундаментной лентой. Правда, она отвечает за нагрузки, передающиеся со всего здания в целом, а мауэрлат – только за те, что образуются в ходе эксплуатации всей конструкции крыши – стропильной системы, кровельного покрытия, утеплительного «пирога», внутренней обшивки скатов (если она есть) и т.п.

А нагрузки здесь могут быть немалыми, и что самое опасное – иметь распирающую, перпендикулярную поверхностям стенам направленность, то есть работать на их разрушение. Все дело в углах скатов кровли – именно это дает такое разложение векторов приложения сил, как от тяжести самой конструкции крыши, так и при внешних нагрузках – снеговой и ветровой.

Особенно опасны подобные распирающие точечные нагрузки, передаваемые от стропильных ног, для стен, выложенных из штучного материала – кирпича или кладочных блоков (куда относится и газобетон). Значит, необходимо максимально равномерно распределить выпадающую нагрузку по всей длине стены. И, опять же, по аналогии с фундаментной лентой, с этим сможет справиться мощный деревянный брус, который плотно упирается на всем своем протяжении в торец стены.

Второе замечательное качество мауэрлата — это значительное облегчение монтажных работ при установке стропильной системы. Согласитесь, что крепить каждую стропильную ногу к капитальной стене намного сложнее, чем, как говорится «дерево к дереву». С наличием мауэрлата отрываются очень широкие возможности применения различных схем соединения, от «глухих» до подвижных, с использованием разнообразных крепежных деталей.

В качестве мауэрлата обычно применяется деревянный брус сечением от 100×100 мм и выше (как правило, в зависимости от массивности конструкции крыши, выбирают еще 100×150, 150×150, 150×200 мм). Очень часто опираются на негласное, в принципе, но действенное правило – толщина мауэрлата должна быть не менее двух толщин стропильных ног.

Ширина – в зависимости от толщины стены, на которую он устанавливается. При этом стараются брус расположить так, чтобы он не приходился вровень с поверхностью стены ни снаружи, ни внутри. Так проще будет уберечь древесину от негативного воздействия внешней среды, провести утепление этого довольно сложного в плане обеспечения нормальной термоизоляции узла. Это правило не является обязательным, но если почитать советы мастеров, то все они практически в один голос советуют оставлять с каждой из сторон хотя бы по 50 мм от края.

Можно изготавливать мауэрлат и из бревна, но такое решение не видится оптимальным – операции крепления к стене, а затем и врезки стропильных ног станут значительно сложнее и, соответственно, потребуют повышенных навыков в плотницком деле.

Понятно, что ввиду высокой ответственности этого элемента конструкции крыши, для таких целей стараются выбрать просушенную древесину первого сорта, которая не имеет искривлений, выраженной сучковатости, трещин, признаков биологического разложения, и других дефектов.

Для мауэрлата вообще рекомендуется отборная древесина лиственных пород. Но отыскать такой материал – непросто, поэтому чаще всего применяют качественную сосну, но только подвергая ее весьма придирчивому выбору: экономия на качестве в данном случае – совершенно не допустима.

Кстати, мауэрлат может быть и не деревянным. Например, если планируется стропильную систему создавать из сборных или сварных металлических ферм, то и в роли мауэрлата будет применяться стальная балка – обычно швеллер или двутавр. Впрочем, в практике частного строительства к таким решениям прибегают нечасто – «классикой» остается древесина.

Мауэрлат может не применяться на стенах из бруса или бревен (его роль выполнит последний ряд – верхняя обвязка), и на каркасных домах – по той же причине. Иногда отказываются от мауэрлата, когда стены возведены из прочного, устойчивого к точечным и распирающим нагрузкам материала (например, бетон), и при этом конструкция крыши подразумевает крепление стропил к наружному выносу балок перекрытия. Для стен же, сложенных из штучных материалов, без мауэрлата обойтись не удастся в любом случае.

Понятно, что для того чтобы мауэрлат в полной мере мог выполнять свои функции, надёжность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами – попроще, так как существует немало способов надежной фиксации бруса на торце стены. Например, при кладке керамического или силикатного кирпича делаются закладки из деревянных брусков. Это дает возможность затем использовать для крепления мауэрлата обычные стальные скобы. Но выполнить такие закладки с газобетоном – это абсолютно бесперспективное занятие, можно даже не пытаться, так как никакой надежности обеспечиваться не будет. Приходится искать иные способы, о которых и пойдет речь далее в статье.

На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде рамы, полностью опоясывающей весь периметр здания – так достигается максимальная надёжность конструкции. Впрочем, это получается не всегда возможным – например, в том случае, когда из тех же пеноблоков ведется выкладка фронтонов. Значит, тем надежнее должно выполняться крепление бруса к торцу стены.

Как рассчитывается двускатная стропильная система?

По ходу изложения мы уже один раз отсылали читателя к размеру стропильной ноги – от этого в определенной степени зависит сечение мауэрлата. А вот , с учетом углов крутизны и всех выпадающих нагрузок – читайте в специальной публикации нашего портала.

Как можно прикрепить брус мауэрлата к газосиликатной стене без армопояса?

Прежде всего, строитель, перед которым встала подобная проблема, должен четко сам себе ответить на вопрос – «Действительно ли у меня нет возможности залить армированный железобетонный пояс, чтобы не иметь проблем в принципе?» Почему? – да потому что любой из предложенный далее вариантов не лишен тех или иных недостатков. И кроме того – сама возможность установки мауэрлата без армопояса – довольно сомнительная, и принимается со многими оговорками.

Сколько не ищи, вряд ли получится отыскать внятные критерии, когда специалисты однозначно говорят – да, можно обойтись на этой газосиликатной стене без бетонного армопояса. Существуют лишь много всяких «если», при которых, вроде бы, можно надеяться на успешность такого монтажа.

Цены на газобетон

газобетон

• Если дом или хозяйственная постройка небольшие (критериев оценки, увы, нет).
• Если крыша имеет не слишком сложную и тяжеловесную конструкцию (допустим, что речь идёт о простых из, например, профнастила или металлочерепицы – все остальные кровельные материалы, в совокупности со своей обрешеткой, будут тяжелее).
• Если климатические условия региона строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что не случится погодной аномалии?).
• Если конструкция стропильной системы будет сводить к минимуму распирающие нагрузки. Это может обеспечиваться:

— Применением висячих стопил, жестко стянутых горизонтальными затяжками.

— Использованием наслонных стропил, с обязательной опорой в точке конькового соединения, если в точке соединения стропильных ног между собой на коньке предусмотрена шарнирная связь, а узел крепления к мауэрлату предполагает использование подвижных, скользящих соединений.

Одним словом, перечень условий для того чтобы попробовать обойтись без армопояса (и то без полной уверенности в успехе) – достаточно велик. И необходимо, наверное, десять раз подумать, прежде чем избрать именно этот путь.

Тем не менее, в интернете предлагается несколько способов монтажа бруса мауэрлата непосредственно на газосиликатную стену без заливки армопояса. Попробуем разобраться в них.

Крепление мауэрлата с помощью проволоки

Один из самых простых способов, который часто применяется при возведении кирпичных стен. В этом случае примерно за 4÷5 рядов до окончания кладки между рядами укладываются пучки стальной проволоки диаметром примерно 3 мм (по 3÷4 жилы в пучке), так, чтобы они выглядывали и с внешней, и с внутренней стороны стены. Длину выпуска этих «косичек» делают такой, чтобы она обеспечивала охват монтируемого по окончании кладки бруса мауэрлата и позволяла беспроблемно произвести надежную скрутку и затяжку проволочной петли. Шаг расположения таких поводочных закладок обычно выбирают равным шагу установки стропил, так, чтобы узлы крепления мауэрлата приходились между соседними стропильными парами.

По готовности стены на ее торец укладывается . Затем сверху устанавливается брус, выравнивается, а затем производится создание и затяжка проволочной петли. Затяжку обычно проводят с помощью ломика (монтировки), добиваясь максимально плотного прижатия бруса к стене.

Казалось бы — вот оно, самое простое решение. Однако, присмотритесь: все показанные примеры – только на кирпичной стене. Пишут, что такой способ вполне срабатывает и с газосиликатными блоками, только закладку проволочных «косичек» проводят примерно за два ряда до окончания кладки.

Писать-то пишут, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами найти в интернете не удалось.

По личным ощущениям – не будет ли проволока при больших нагрузках, а тем более – при возможной вибрации, например, при сильном ветре, работать как «ножовочное полотно», постепенно вгрызаясь в газосиликатный блок (который можно пилить ручной ножовкой)? Ведь это и нарушение целостности кладки, и ослабление фиксации мауэрлата на стене, со всеми вытекающими последствиями.

Одним словом, не все так очевидно просто…

Крепление бруса с помощью анкеров или дюбелей

Казалось бы — самый простой и надежный способ, проверенный практикой и временем. Все так, но только если речь идет не о газосиликате. Повышенная хрупкость этого материала вполне может преподнести сюрприз, когда при затяжке анкера или вкручивании дюбеля образуется трещина или даже скол.

Безусловно, в продаже в наше время можно найти немалый ассортимент крепежа, рассчитанного именно для газобетонных стен. Но, согласитесь, одно дело крепить мебель, предметы интерьера или даже каркас для утепления стен – и совершенно другое мощный , который становится основой для всей конструкции крыши.

Учитывая, что удерживающие свойства газосиликата невелики, придется приобретать анкеры максимальной длины – порядка 300÷500 мм, так, чтобы с учетом толщины бруса мауэрлата, можно было более-менее надёжно «зацепиться» за стену. Но стоимость таких длинных мощных анкеров – немалая, так что это тоже необходимо иметь в виду.

Работа по монтажу мауэрлата на анкеры проводится примерно в такой последовательности:

Будет ли такое соединение надёжным? С бетоном – однозначно да. С газосиликатном напрямую – вопрос сложный, даже при большой длине анкера. Во всяком случае, никаких исследований или результатов изучения опыта по этому вопросу в интернете обнаружить не удалось – ни положительных, ни отрицательных.

Акцентируем внимание еще на одном моменте. Нередко длины бруса для того, чтобы выложить мауэрлат по стене одним отрезком, не хватает, и приходится прибегать к сращиванию. Опытные плотники умеют выполнять очень интересные и надежные замковые соединения, но для непрофессионала будет достаточно сделать соединительный узел «в полдерева». Обязательное условие: на этом месте необходимо затем будет предусмотреть крепление – анкер или шпильку, чтобы затянуть место соединения.

Цены на профнастил

профнастил

Аналогичный подход и по углам, где стыкуются брусья соседних стен – замковое соединение с последующей затяжкой выбранным крепежом.

Кроме того, чтобы связать все стороны мауэрлата в максимально жесткую раму, на углах практикуется усиление соединения с помощью стальных скоб. На одной из схем выше это хорошо показано.

Еще один совет – если на стене приходится стыковать два участка брус, то следует стремиться к тому, чтобы они были примерно одинаковой длины. Например, на стене длиной 8,5
метра лучше использовать брусья не 6 + 2,5
, а, например, 4,2 + 4,3
м.

Технологические новинки – химические анкеры

Еще десяток лет назад про эти инновационные методы крепления деталей в различных материалах еще мало кто слышал. Сегодня же химические анкеры широко представлены в продаже, правда, назвать их общедоступными по цене – пока не получается.

Кстати, подобные технологии крепления многие из домашних мастеров проводили и без специальных химических анкеров – речь идет о тех случаях, когда в проделанное отверстие заливалась смесь эпоксидки с отвердителем, а затем вставлялась деталь – через сутки получалось надежное соединение.

Реклама, сопровождающая такие химические анкеры, приписывает им высочайшие прочностные качества. Правда, можно уже повстречать и жалобы потребителей, хотя, возможно, они связаны с тем, что на рынке представлено очень много некачественных подделок подобной химии. А если говорить об авторитетных производителях таких материалов, то следует ориентироваться на бренды «Sormat», «Hilti», «Nobex», «Fischer», «Tox», «Tecseal», «Tecfix», «Technox», «KEW» и некоторые другие.

Сами по себе химические анкеры могут различаться принципом их применения.

• Так, одна разновидность имеют капсульную (ампульную) компоновку.

В просверленное под анкер отверстие вставляется ампула, которая содержит одно- или двухкомпонентный состав, который начинает быстро отвердевать после смешивания и контакта с воздухом.

После укладки ампулы в отверстие вставляется уже сам анкер (шпилька), и забивается на необходимую глубину. При забивании анкер разрушает ампулу, сосав заполняет все пространство канала. В том числе между стенками и витками резьбы шпильки. При нормальной температуре воздуха уже через 25÷45 минут состав полностью полимеризуется, застывает, обеспечивает надежное удержание и неподвижность анкера даже под немалой нагрузкой.

• Другой тип химических анкеров предполагает использование картриджей (туб) с полимерным составом (чаще – двухкомпонентным) и специального пистолета-дозатора. Пистолет схож по конструкции с тем, который мы обычно применяем с силиконовыми герметиками или «жидкими гвоздями». А некоторые виды химических анкеров прямо рассчитаны именно на такие простейшие пистолеты.

Кроме того, в зависимости от материала стены могут применяться еще и дополнительные приспособления. Например, давайте посмотрим, как устанавливается химический анкер, предназначенный именно для пористых бетонов.

Что еще говорят о достоинствах химических анкеров:

• Крепление считается высокопрочным, долговечным – срок эксплуатации оценивается в 50 лет.
• Используемые полимерный композит совершенно инертен к атмосферному, биологическому, химическому воздействию.
• При установке такого анкера отсутствуют распирающие нагрузки внутри пористого бетона, то есть риск появления трещины или скола практически исключается.
• Вместе с тем, проникновение композита в прилегающие к пробуренному каналу поры газобетона обеспечивает максимальную степень сцепления химического дюбеля с материалом стены.

Ну а теперь – о недостатках. Их немного, но судите сами:

• Стоимость химических дюбелей – высока, и крепление мауэрлата обойдется в весьма внушительную сумму. Тем более, что для нашей задачи необходимы весьма глубокие каналы с полным их заполнением композитом – так что картриджей потребуется изрядное количество.
• Химические анкеры не отличаются стойкостью к высоким температурам. Понятно, что на мауэрлате температуре выше 100 градусов в принципе неоткуда взяться, но тем не менее …
• Каких-либо достоверных данных о сроках и результатах эксплуатации химических анкеров для крепления мауэрлата к газобетону без армопояса – не выявлено. То есть, имеются предположения, что вроде бы должно получиться неплохо – но итогов проведенных испытаний пока нет. Может, хотите быть первым?

Видео: демонстрация работы с химическим анкером компании «Hilti»

Крепление мауэрлата на вмурованные шпильки

Если еще до крепления мауэрлата из торца стены торчат шпильки на нужном расстоянии друг от друга – процесс монтажа упрощается до предела.

• На брус переносятся отметки расположения шпилек – для этого достаточно уложить мауэрлат сверху и немного простучать – шпильки оставят следы, которые станут центрами сверления отверстий.
• Далее, на эти шпильки «накалывается» полоса гидроизоляции.
• Затем нанизывается брус с просверленными отверстиями.
• На шпильки надеваются широкие шайбы, наживляются гайки – и происходит вполне понятная процедура прижима мауэрлата к торцевой части стены.

Все очень просто, но кроме одного – а как в газобетонную стену вмуровать шпильки. Вот здесь начинаются сложности.

Встречаются такие советы – в газобетонной кладке сверлится глубокое, порядка 500 мм, отверстие диаметром примерно на 3-4 мм больше, чем диаметр шпильки. Затем канал заполняется кладочным клеем или цементным молочком. После этого в него вводится до упора шпилька – и в таком виде оставляется до полного схватывания раствора.

Несложно, казалось бы, но некоторые мастера, опробовавшие такой метод, явно не в восторге от него – растворы могут дать усадку, сложно избежать пустотных участков, да и качество такого узла все же не самое высокое. Некоторые крепления могут от динамической нагрузки или вибрации разбалтываться, а это чревато общим ослаблением конструкции, появлением трещин на газосиликатных блоках – со всеми вытекающими печальными последствиями.

Еще один вариант заблаговременной установки шпилек. В этом случае они привариваются перпендикулярно к металлическим пластинам, которые разместятся в кладочном шве перед установкой последнего ряда газосиликатных блоков. Форма пластин большой роли не играет – например, они могут быть такими, как показано на иллюстрации.

Главное, чтобы пластины создавали опору для шпильки и одновременно работали против выдергивающей нагрузки. При таком подходе в блоках верхнего ряда заранее, до установки их в кладку, сверлятся отверстия, затем туда заводятся шпильки, при необходимости — «рихтуются» края блока, чтобы он из-за толщины пластины не встал на перекос. После этого выполняется кладка – и по готовности стены сразу имеется и ряд вмурованных шпилек для монтажа мауэрлата.

Пластины скрыты в кладочных швах, а шпильки становятся удобным подспорьем для надежной фиксации мауэрлата.

И все же максимально надежная установка закладных шпилек обеспечивается только при заливке армированного пояса.

А разумно ли отказываться от заливки армопояса?

А теперь, наоборот, прямой вопрос читателю – а насколько серьезны ваши основания отказываться от этой несложной, но очень надежной, проверенной, гарантирующей прочность создаваемой конструкции крыши операции по заливке армопояса? Давайте еще раз посмотрим, насколько это все просто и понятно, прежде чем принимать окончательное решение.

Процесс заливки армированного пояса — ничего сложного!

Как и обещалось выше – несколько вспомогательных материалов:

Армирование ленточного фундамента – как сделать правильно?

В таблице уже упоминалось, что принципы пространственного армирования пояса осень схожи с фундаментной лентой – особенно в вопросах усиления на участках пересечения, примыкания и на углах. Подробные приведены в специальной публикации нашего портала. А в другой статье даны . Плюс в обеих статьях имеются удобные калькуляторы расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки армопояса, и количество компонентов для его изготовления.

Как залить армопояс под крышу

Армопояс под крышу — зачем он нужен и как его смонтировать?

Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

• Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
• Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
• Обеспечение жесткости и стабильности всей конструкции строения;
• Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
• Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

• Бетономешалка для качественного замешивания раствора цемента;
• Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
• Материалы для сооружения опалубки;
• Арматура.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не меньше 5 см;
• Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона. Это можно выполнить различными методами:

• При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
• Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
• Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами есть минимум одна шпилька;
• Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
• Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

Проверка изоляции напыляемой пеной, нанесенной под фанеру и обшивку крыши OSB

Ben Gromicko and Nick Gromicko, CMI®

Поскольку большая часть потерь тепла в доме происходит через чердак, усиление теплоизоляции чердака является одним из наиболее экономически эффективных шагов, которые домовладельцы могут предпринять для повышения энергоэффективности своего дома. Высокоэффективная и сверхэффективная изоляция соответствует уровням изоляции, требуемым Международным кодексом энергосбережения (IECC).

Высокоэффективные и сверхэффективные системы теплоизоляции чердаков включают:

• вентилируемые чердаки, которые изолированы над потолочным настилом с помощью увеличенного количества выдувного стекловолокна или выдувной целлюлозы;
• чердаки без вентиляции, утепленные с нижней стороны кровли с помощью распыляемой пены; и
• вентилируемые или невентилируемые чердаки, которые изолированы над настилом крыши жесткой пеной.

Высокоэффективная изоляция чердака помогает обеспечить дополнительную тепловую защиту, снижает потери энергии и повышает комфорт и уровень шума.

Невентилируемые крыши с нанесенной распыляемой пеной
Невентилируемые крыши с распыляемой пеной, нанесенной на нижнюю часть настила крыши, используются с середины 1990-х годов. Распыляемая полиуретановая пена с открытыми порами или изоляция из напыляемой полиуретановой пены с закрытыми порами (ccSPF) может распыляться вдоль нижней стороны кровельной обшивки, чтобы обеспечить кондиционированное и изолированное чердачное пространство, которое может быть прочным и эффективным во всех климатических зонах (см. Рисунок 1) .

Рис. 1. На этом рисунке показана наклонная крыша с изоляцией из пенопласта, напыляемой на нижнюю часть настила крыши и покрытой напылением термическим или воспламеняющим покрытием.

Перемещение слоя контроля воздуха и слоя терморегулирования на нижнюю сторону настила крыши дает значительные преимущества в случаях, когда система HVAC расположена на чердаке. Размещение оборудования HVAC и воздуховодов внутри тепловой оболочки дома сводит к минимуму теплопроводящие потери, а любые потери из-за утечек воздуха по-прежнему способствуют кондиционированию помещения (см. Рисунок 2).

Рис. 2. Чердак без вентиляции и теплоизоляцией по линии крыши обеспечивает кондиционируемое пространство для оборудования HVAC, которое находится внутри тепловой оболочки дома.

Изоляция и герметизация линии крыши также могут быть более эффективным средством обеспечения непрерывного теплового барьера в домах со сложными кессонными потолками и многочисленными отверстиями в плоскости потолка для освещения, электропроводки и т. Д., Которые в противном случае трудно достичь необходимой герметичности под слоем изоляции. Кроме того, может быть нежелательно (в районах ураганов или лесных пожаров) или практично (при модернизации) добавлять вентиляционные отверстия на крыше в местах перекрытия.

Преимущества изоляции напыляемой пеной
Когда делается выбор для изоляции вдоль нижней стороны настила крыши, напыляемая пена имеет преимущества по сравнению с другими типами изоляции из-за способности напыляемой пены эффективно герметизировать сложные узлы. Распыляемая пена также может служить в качестве тепло- и пароизоляционного слоя как в новой, так и в модернизированной конструкции.

Несмотря на преимущества использования распыляемой пены под настилом крыши, существуют некоторые потенциальные риски.Основными рисками являются протечки дождевой воды, конденсация в результате диффузии, утечка воздуха и влага в конструкции. Гигротермическое моделирование, спонсируемое Программой Building America Министерства энергетики США и проводимое Building Science Corporation, подтвердило, что даже когда крыша моделировалась с утечками осадков до 1% через обшивку крыши, или с деревянным каркасом и обшивкой, с содержанием влаги (MC) до 18%, крыши, утепленные аэрозольной пеной с открытыми или закрытыми порами, могут в достаточной степени высыхать в зависимости от сезона.Повреждение могло произойти, если влажность древесины была выше 18%, или если имели место повторяющиеся или продолжительные утечки более 1%, и древесина не могла высохнуть. Однако правильные строительные методы, включая следующие меры, минимизируют или устраняют возможность повреждения кровли из-за влажности.

Как следует укладывать аэрозольную пену на нижнюю часть настила крыши

Убедитесь, что установка соответствует Международному жилищному кодексу.Требования раздела R806.5 IRC 2015 года «Невентилируемые чердаки и невентилируемые закрытые стропильные конструкции» кратко изложены здесь: Невентилируемые чердачные сборки и невентилируемые закрытые стропильные конструкции разрешены при соблюдении всех следующих условий:

• Невентилируемые Чердачное пространство полностью находится в тепловой оболочке здания.
• Никакие внутренние замедлители парообразования I класса (например, пластиковая пленка) не устанавливаются на потолочной стороне (чердачный пол) невентилируемого блока мансарды или на потолочной стороне невентилируемого закрытого блока стропил.
• В случае использования деревянной черепицы или сотрясений, вентилируемое воздушное пространство размером не менее 1/4 дюйма отделяет черепицу или сотрясения от кровельного покрытия над структурной обшивкой.
• В климатических зонах 5, 6, 7 и 8 любая воздухонепроницаемая изоляция является замедлителем пара Класса II или имеет покрытие или покрытие, замедляющее образование пара Класса II, непосредственно контактирующее с нижней стороной изоляции.
• Сборка чердака или стропила соответствует одному из следующих условий относительно воздухопроницаемости изоляции непосредственно под конструкционной обшивкой крыши:
  • Только воздухонепроницаемая изоляция.Изоляция наносится в непосредственном контакте с нижней стороной структурной обшивки кровли;
  • Только воздухопроницаемая изоляция. В дополнение к воздухопроницаемой изоляции, устанавливаемой непосредственно под конструкционной обшивкой, жесткая доска или листовая изоляция устанавливается непосредственно над конструкционной обшивкой крыши;
  • Воздухопроницаемая и воздухопроницаемая изоляция. Воздухонепроницаемая изоляция должна быть нанесена в непосредственном контакте с нижней стороной структурной оболочки крыши для предотвращения образования конденсата.Воздухопроницаемая изоляция устанавливается непосредственно под воздухонепроницаемой изоляцией; или
  • , если в качестве воздухонепроницаемого изоляционного слоя используется изоляция из жесткого пенопласта, она герметизируется по периметру каждой отдельной внутренней поверхности листа с образованием сплошного слоя.
• Необходимо установить герметичную кровельную мембрану, которая полностью прилегает к кровельной обшивке.
• При использовании распыляемой пены с открытыми ячейками там, где требуется, устанавливается замедлитель парообразования класса II с низкой проницаемостью.
• Необходимо учитывать действующие государственные и местные строительные нормы и правила, касающиеся минимального значения R для воздухонепроницаемой изоляции, необходимой для сборки крыши в условиях домашнего климата.
• Осмотрите сборку крыши, чтобы убедиться, что она имеет надлежащую защиту от дренажа над настилом крыши.
• Необходимо измерить содержание влаги в древесине перед нанесением изоляции из распыляемой пены, чтобы убедиться, что она высохла ниже 18% или до уровней, рекомендованных производителем распыляемой пены.
• Убедитесь, что погодные условия и температура для установки изоляции соответствуют рекомендациям производителя аэрозольной пены.
• Поверхности кровельной обшивки и конструктивных элементов должны быть чистыми, чтобы на них не было мусора или пыли, чтобы обеспечить надлежащее прилипание распыляемой пены.
• Механическое и электрическое оборудование и проводка должны быть закрыты перед нанесением изоляции.
• Во время нанесения должна существовать соответствующая вентиляция в рабочей зоне.
• Для укладки пены необходимо нанять лицензированного профессионального аппликатора.
• Визуально проверьте установку изоляции, чтобы убедиться, что пена соответствует указанной глубине, без зазоров и пустот.
• Обратитесь к действующим государственным и местным строительным нормам для определения и требований к воспламенению и тепловому барьеру, а также требований к замедлителям диффузии пара.
• Дополнительная изоляция полости должна быть установлена ​​по мере необходимости для достижения желаемого значения R (см. Рисунок 3).

Рис. 3. Распыляемая пена с открытыми или закрытыми порами наносится на нижнюю сторону кровельной обшивки, а дополнительная изоляция из стекловолокна или целлюлозы вдыхается в качестве экономичного метода для удовлетворения высоких требований к изоляции и заполнения полости пространство между стропилами до настила перекрытия.

Как следует устанавливать воздуховоды на чердаке без вентиляции
При установке оборудования ОВКВ на изолированном чердаке с кондиционированием по-прежнему применяются разумные принципы проектирования ОВК:

• Следует установить компактный воздуховод с короткими прямыми участками воздуховода. Воздуховоды должны быть герметично закрыты и проверены на утечку воздуха.
• Должна быть установлена ​​сбалансированная система вентиляции, такая как вентилятор с рекуперацией тепла (HRV) или центральная вентиляция со встроенным вентилятором с забором свежего воздуха и заданной вытяжкой.
• Герметичные топки или тепловые насосы с прямой вентиляцией следует устанавливать вместо низкоэффективных систем отопления, которые забирают воздух для горения с чердака.

Класс

Раздел R202 Международного жилищного кодекса (IRC) определяет информацию о классе для замедлителей образования пара. Замедлитель образования пара определяется как «мера способности материала или сборки ограничивать количество влаги, проходящей через этот материал или сборку».

Классы замедлителей парообразования, определенные IRC, следующие:

• Класс I: 0.1 химическая завивка или меньше;
• Класс II: от 0,1 до 1,0 допуска; andd
• Класс III: от 1 до 10.

Климат

В холодном климате относительная влажность в помещении может напрямую влиять на влажность обшивки (MC) крыш с открытыми или закрытыми ячейками из вспененного материала с открытыми или закрытыми ячейками, поэтому рекомендуется, чтобы в домах относительная влажность в зимний период расположенные в климатических зонах 6, 7 и 8 должны поддерживаться на уровне ниже 35%.
Распыляемая пена с открытыми порами должна быть замедлителем образования пара Класса II или быть покрыта замедлителем пара Класса II в холодных климатических условиях 5, 6, 7 и 8 (согласно IRC).Замедлители парообразования класса I не следует устанавливать на потолочной стороне любой распыляемой пены, нанесенной на нижнюю сторону настила крыши в любой климатической зоне, поскольку замедлитель паров препятствует высыханию внутрь в случае протечки крыши.

Обеспечение успеха
Очень высокая степень воздухонепроницаемости может быть обеспечена с помощью сплошной мембраны, приклеенной к верхней поверхности несущего настила крыши, вместе со слоем жесткой изоляции поверх нее для контроля конденсации.Сама по себе пена для распыления может обеспечить достаточную воздухонепроницаемость, когда ее наносят под настил крыши между элементами каркаса; тем не менее, все соединения дерева с деревом в каркасе должны быть герметизированы.

Перед нанесением распыляемой пены крышу необходимо сохранить сухой. Полностью приклеенная кровельная мембрана защитит крышу перед установкой облицовки и обеспечит дополнительный слой защиты от дренажа.

Плоскость потолка должна быть герметичной, а отверстия вокруг проходов через плоскость потолка для воздуховодов, дымоходов, электропроводки, перекрытий и т. Д., необходимо герметизировать, чтобы в чердачное пространство не попал теплый влажный воздух.

Следующие условия должны быть соблюдены для предотвращения риска повреждения крыши влагой при нанесении распыляемой пены под настил крыши:

• установка соответствует последним Международным жилищным нормам;
• установлена ​​полностью приклеенная герметичная кровельная мембрана;
• Обшивка и каркас крыши должны быть сухими (влажность ниже 18%) до нанесения пены; и
• при использовании распыляемой пены с открытыми ячейками там, где требуется, устанавливается замедлитель парообразования класса II с низкой проницаемостью.

Изображения осмотра

Это был новый дом, построенный в 2012 году в климатической зоне 5. Пена для распыления с приблизительным содержанием R-40 была нанесена на соборную конструкцию крыши на чердаке. Обшивка крыши OSB была структурной разрушенной, поскольку она вздулась и разрушилась. Его сняли и заменили. В отчете экспертного анализа сделан вывод, что SPF был установлен поверх очень влажной OSB, которая запечаталась в жидкой воде, что привело к разрушению конструкции.

Распыляемая пена была нанесена на чердак дома, расположенного в климатической зоне 6. По оценкам, он имеет R-21. Все места оболочек, которые были измерены, содержали менее 18% MC. Признаков повреждения от влаги не наблюдалось.

Распыляемая пена с расчетным содержанием R-15 была нанесена на конструирующуюся крышу строящегося отапливаемого гаража, расположенного в климатической зоне 7. Все места обшивки, которые были измерены, содержали менее 18% MC.Признаков повреждения от влаги не наблюдалось.

Распыляемая пена (оценка R-30) была нанесена на конструирующуюся крышу жилой комнаты в доме, который строился в климатической зоне 7. Все места обшивки, которые были измерены, содержали менее 18% MC. Признаков повреждения от влаги не наблюдалось.

Распыляемая пена (оценка R-30) была нанесена на конструкцию крыши чердака в доме, расположенном в климатической зоне 6. Все места обшивки, которые были измерены, содержали менее 18% MC.Признаков повреждения от влаги не наблюдалось.

.

Шишка на крыше рта: 10 возможных причин

Шишки и шишки во рту — не редкость. Возможно, вы уже испытывали их раньше на своем языке, губах или задней части горла. Шишку на нёбе могут вызвать многие вещи, в том числе язва или киста. Большинство причин безвредны.

Torus palatinus — это костный нарост в середине твердого неба, также известный как нёбо. Он может различаться по размеру, от едва заметного до очень большого. Даже если он большой, небный торс не является признаком какого-либо основного заболевания.Некоторые люди просто рождаются с этим, хотя он может появиться только в более позднем возрасте.

Симптомы включают:

• твердое уплотнение в центре нёба
• шишка, гладкая или бугорчатая
• шишка, которая медленно увеличивается в течение всей жизни

В большинстве случаев небный торс не требует лечения. Если опухоль становится слишком большой для протезирования или вызывает раздражение, ее можно удалить хирургическим путем.

Киста носового небного протока может развиться в области за двумя передними зубами, которую стоматологи называют резцовым сосочком.Иногда ее называют кистой небного сосочка.

Эти кисты безболезненны и часто остаются незамеченными. Если киста инфицирована или вызывает раздражение, киста может быть удалена хирургическим путем.

Герпес — это пузырьки, наполненные жидкостью, которые обычно образуются на губах, но иногда могут образовываться и на небе. Они вызываются вирусом простого герпеса, который не всегда вызывает симптомы.

Другие симптомы герпеса включают:

• болезненных волдырей, часто сгруппированных в участки
• покалывание или зуд до образования пузыря
• пузырей, заполненных жидкостью, которые разрываются и покрывают коркой
• волдырей, которые сочатся или выглядят как открытая язва

Герпес заживает самостоятельно в течение нескольких недель.В то время они очень заразны. Некоторые лекарства, отпускаемые по рецепту, например валацикловир (Валтрекс), могут ускорить заживление.

Жемчуг Эпштейна — это беловато-желтые кисты, которые у новорожденных появляются на деснах и нёбе. По данным Детской больницы Никлауса, они очень распространены и встречаются у 4 из 5 новорожденных. Родители часто принимают их за появление новых зубов. Жемчуг Эпштейна безвреден и обычно исчезает через несколько недель после рождения.

Мукоцеле полости рта — это слизистые кисты, которые могут образовываться на нёбе.Мукоцеле обычно формируется, когда небольшая травма раздражает слюнную железу, вызывая скопление слизи.

Симптомы мукоцеле включают:

• круглые, куполообразные и заполненные жидкостью
• прозрачные, голубоватые или красные от кровотечения
• отдельно или группами
• белые, грубые и чешуйчатые
• безболезненные

Мукоцеле может длиться несколько дней или недель, но обычно не требует лечения. Они разрываются сами по себе, часто во время еды, и заживают через несколько дней.

Плоские папилломы полости рта — это доброкачественные образования, вызванные вирусом папилломы человека (ВПЧ). Они могут образовываться на небе или где-либо еще во рту.

Симптомы включают шишку, которая:

• безболезненна
• растет медленно
• выглядит как цветная капуста
• белая или розовая

В большинстве случаев лечение не требуется. Их можно удалить хирургическим путем, если они вызывают какие-либо проблемы.

Ткани на нёбе чувствительны и уязвимы для травм, включая ожоги, порезы и раздражения.При сильном ожоге по мере заживления может образоваться волдырь, наполненный жидкостью. Порезанная или колотая рана также может опухать и ощущаться как шишка. Кроме того, продолжающееся раздражение, часто вызываемое зубными протезами или другими устройствами, может вызвать образование шишки из рубцовой ткани, называемой фибромой полости рта.

Симптомы травмы рта включают:

• боль
• кровотечение или порез ткани
• ощущение жжения
• ожог с образованием волдырей или корок на поверхности
• синяк
• твердый гладкий комок рубцовой ткани, который может быть плоским под зубные протезы

Незначительные травмы ротовой полости обычно заживают самостоятельно в течение нескольких дней.Полоскание теплой соленой водой или разбавленной перекисью водорода может ускорить заживление и предотвратить инфекцию.

Гипердонтия — это заболевание, при котором образуется слишком много зубов. Чаще всего лишние зубы образуются в верхней части ротовой полости, за двумя передними зубами. Если опухоль, которую вы чувствуете, находится в передней части неба, это может быть вызвано появлением лишнего зуба.

Хотя это случается очень редко, дополнительный зуб также может отрасти дальше на небе.

Дополнительные симптомы гипердонтии включают:

• лицевую боль
• головную боль
• боль в челюсти

Гипердонтию можно обнаружить при обычном рентгеновском снимке зубов. Если ваш стоматолог обнаружит признаки появления лишних зубов, он обычно может удалить их без каких-либо серьезных проблем.

Раком полости рта называется рак, который развивается где-нибудь во рту или на губах. Рак может развиться в слюнных железах на небе, хотя это не является обычным явлением.

Симптомы рака полости рта включают:

• шишку, рост или утолщение кожи во рту
• язвочку, которая не заживает
• кровоточащую рану
• боль или скованность в челюсти
• боль в горле
• красные или белые пятна
• трудности или боль при жевании или глотании

Лечение рака полости рта зависит от локализации и стадии рака. Употребление табачных изделий увеличивает риск развития рака полости рта.Если вы курите и заметили комок в любом месте во рту, лучше обратиться к врачу. Если у вас повышенный риск развития рака полости рта, также неплохо знать о ранних тревожных признаках.

Во многих случаях шишка на небе не о чем беспокоиться. Однако не забудьте обратиться к врачу, если вы заметите следующее:

• Вы испытываете боль более двух дней.
• У вас болит, которое не заживает.
• У вас серьезный ожог.
• Слишком больно жевать или глотать.
• Ваша шишка изменилась в размере или внешнем виде.
• Во рту дурно пахнет.
• Ваши зубные протезы или другие стоматологические устройства больше не подходят.
• Новая шишка не проходит через несколько недель.
• У вас проблемы с дыханием.

.

Шишка на нёбе: 12 причин

Шишка на нёбе может вызывать беспокойство, особенно если она не проходит быстро. Большинство причин появления шишки на этой части тела легко поддаются лечению, но это также может указывать на более серьезное основное заболевание.

Из этой статьи вы узнаете, что может вызвать шишку на небе, включая возможные дополнительные симптомы и когда нужно обратиться к врачу.

Язвы — круглые открытые язвы во рту. Они могут быть белыми, желтыми или бледно-розовыми и очень чувствительны.

Язвы язвы чаще всего встречаются на щеках и деснах, но они также могут появляться в необычных местах, например, на небе.

Язвы язвы возникают по разным причинам, в том числе от укуса щеки во время жевания и царапания неба.

Эти язвы обычно проходят в течение пары недель. Они не заразны, но могут причинять боль или дискомфорт, а также затруднять прием пищи.

Некоторые безрецептурные или рецептурные оральные кремы могут обезболивать.

Горячие напитки, такие как кофе или чай, или продукты, которые только что закончились готовиться, могут обжечь внутреннюю часть рта, включая крышу. Если ожог достаточно сильный, может образоваться шишка или волдырь.

Легкие ожоги обычно заживают без лечения, если человек заботится о том, чтобы не раздражать чувствительную кожу.

Внутренняя часть рта — это чувствительная зона. Травма тканей неба может привести к образованию шишки.

Этот тип шишки может возникнуть в результате:

• колотых ран
• порезов
• повреждения рта в результате употребления табака
• несчастных случаев в результате стоматологической работы
• раздражения зубными протезами

Травма может вызвать образование рубцовой ткани рот, который может быть бугристым и приподнятым.Язва может быть болезненной или чувствительной, но обычно заживает сама по себе.

Регулярное полоскание рта теплой соленой водой может способствовать заживлению.

Герпес возникает при вспышке вируса простого герпеса. Вирус вызывает образование волдырей на губах и во рту. Они также могут образовываться на нёбе.

Признаки и симптомы герпеса могут включать:

• ощущение покалывания перед появлением волдырей
• волдырей, образующихся в виде пятен или скоплений
• просачивающихся или открытых волдырей, которые не разрываются
• волдырей, которые действительно разрываются и покрываются коркой до заживления

В отличие от язвы герпеса, герпес очень заразен.Вспышка обычно проходит без лечения, но важно избегать тесного контакта с кем-либо в течение этого времени, чтобы предотвратить распространение вируса.

При необходимости врач может назначить лекарства для ускорения процесса заживления.

Мукоцеле — это кисты слизистой полости рта, которые образуются из-за раздражения или воспаления слюнной железы. Слизь скапливается в железе, что приводит к образованию круглой, наполненной жидкостью шишки или разрастания.

Мукоцеле обычно не вызывает беспокойства и проходит без лечения, хотя это может занять несколько недель.

Очень твердая шишка на небе может быть признаком небного тора. Небный торс — это дополнительный костный рост, доброкачественный и не указывающий на основное заболевание.

Рост может появиться в любом возрасте, и он может расти на протяжении всей жизни человека. Обычно лечение не требуется, если только оно не влияет на способность человека есть, пить или говорить.

Кандидоз полости рта — это форма дрожжевой инфекции, которая может вызывать появление красных или белых шишек во рту.

Для постановки правильного диагноза кандидоза полости рта крайне важно обратиться к врачу или стоматологу, поскольку симптомы могут имитировать симптомы других заболеваний.

Врач, скорее всего, порекомендует пероральные противогрибковые препараты для лечения этой проблемы. Они также посоветуют, как предотвратить заражение в будущем.

Coxsackievirus — это название вируса, вызывающего болезнь рук, ног и рта (HFMD). Вирус поражает ротовую полость, вызывая болезненные волдыри и красные шишки.

Как следует из названия, симптомы могут также проявляться на руках и ногах. Другие симптомы включают жар и ломоту в теле.

HFMD чаще встречается у маленьких детей, но может повлиять на кого угодно.Врачи могут прописать медикаментозную жидкость для полоскания рта, чтобы облегчить симптомы во время лечения вируса.

Родители, заметившие комочки во рту у ребенка, могут видеть жемчуг Эпштейна. Это кисты, которые обычно появляются у новорожденных.

Жемчуг Эпштейна белого или желтого цвета исчезнет через несколько недель после рождения, не вызывая никаких дополнительных проблем.

Шишка в верхней части рта, хотя и бывает редко, может быть лишним зубом. У людей с гипердонтией растет слишком много зубов.

В верхней челюсти эти дополнительные зубы обычно появляются сразу за другими зубами, но иногда они могут появиться и дальше, к нёбу.

Человек с гипердонтией может испытывать боль в области роста лишнего зуба, а также боль в челюсти и головные боли.

Гипердонтия поддается лечению, и стоматологи обычно без осложнений могут удалить лишние зубы.

Вирус папилломы человека может также вызывать образование шишек во рту. Эти наросты доброкачественные, безболезненные и могут иметь бугристую текстуру, похожую на цветную капусту.

Плоскоклеточные папилломы, хотя и могут отвлекать, часто проходят без лечения.

Поделиться на Pinterest Признаки рака полости рта могут включать не заживающие язвы и участок ткани необычной формы.

В редких случаях язвы или шишки на нёбе могут быть злокачественными. Шишки, возникающие из-за рака полости рта, могут быть белыми, серыми или ярко-красными, в зависимости от основной причины. Они могут казаться гладкими или бархатистыми.

Возможные признаки рака полости рта включают:

• уплотнение или язва, которая не заживает
• быстрорастущая опухоль
• участок ткани необычной формы
• открытые кровоточащие язвы

Однако рак полости рта не является скорее всего причина шишки на нёбе.Многие люди могут спутать признаки рака полости рта с другими проблемами во рту.

Очень важно дать язвам время зажить. Если через 2 недели шишка не показывает признаков заживления, необходимо поговорить с врачом для постановки правильного диагноза.

Хотя многие неровности на небе проходят без лечения, некоторые могут потребовать медицинского вмешательства. Человек должен обратиться к врачу по поводу:

• очень обесцвеченных пятен во рту
• боли, продолжающейся более двух дней
• неприятного запаха во рту
• боли при жевании или глотании
• сильных ожогах
• зубных протезов, ретейнеры или другие стоматологические устройства, которые не подходят должным образом
• проблемы с дыханием
• быстрорастущие шишки
• шишки, которые меняют форму
• шишки, которые не проходят через 2 недели
• шишки, мешающие повседневной жизни

Любой, кого беспокоит шишка на небе, должен поговорить с врачом, который поможет определить причину и порекомендовать лечение, если это необходимо.

.

Дом по технологии TISE своими руками — часть 3 | Своими руками

В 2009-2010 гг. Из-за нехватки помощников он сосредоточил все силы на возведении стен. Затем уложил балки перекрытий второго этажа и чердака из досок сечением 50 × 200 мм, которые устанавливались с шагом 510 мм. К весне 2011 года закупили необходимые пиломатериалы и с наступлением лета начали возводить крышу — то есть продолжалось строительство дома по технологии TISE .

Перед установкой стропил все необходимые участки стен убрали на один уровень, обнажив опалубку и пролет, а затем армопояс. Положили мауэрлат (брус 50х100 мм) — естественно, на гидроизоляцию (рубероид) — и приступили к установке стропил (доска 50х200х6000 мм) с шагом 600 мм.

В коньке стропила соединяли с двух сторон обшивкой из 18-мм березовой фанеры, предварительно зажимая пакеты струбцинами и скрепляя швом 90 мм.Поскольку до кровли было еще далеко, для защиты от дождя стык стропил залили льняным маслом в два слоя.

Каждую пару стропил стыковали брусом из бруса сечением 50 × 75 мм, при этом дополнительно стягивали болты с досками перекрытия чердака. В результате образовалась жесткая конструкция стропильной системы. Поверх затяжек сделали настил из досок.

Стропила привязывали к стене 4-миллиметровой проволокой, пропуская ее через пробитые в стене отверстия в армопоясе.Скручивая проволоку, вставляем ее концы в вырезанную болгаркой ромбовидным кругом выемку.

Ссылка по теме: Строительство дома по технологии TISE — Часть 1

Только после этого приступили к оформлению фронтонов, внешняя и внутренняя части которых пока имели ступенчатую форму. Внутренняя часть фронтона должна быть обрезана на уровне, превышающем нижний край стропил на 50 мм, а внешняя — до уровня верхнего края стропил.Такая разница уровней внешней и внутренней частей фронтона необходима для того, чтобы потом можно было укладывать утеплитель.

Алмазный круг небольшого диаметра проделал надрез на внутренней стене на глубину примерно четверти ее толщины, и легким ударом кувалды по краю блока были сколоты лишние стенки. Сначала было опасение, что кромка окажется неровной, но все оказалось намного проще, чем ожидалось.

На внешней стене фронтона местами срезал углы и сделал паз для арматуры, которую загибали и завязывали коньком. Затем пространство между стенками опалубки забивалось жесткой цементно-песчаной смесью, как при формовании блоков. В результате фронтон приобрел правильную форму.

Сверху на фронтоне закрепили брус 50 × 90 мм, закрепив его дюбель-гвоздями и намотав проволоку.

Над первым этажом располагались два чердака по концам дома, а между ними — классический второй этаж с плоским потолком.Уклон стропил мансардного этажа — 30 °, а центральной части — 18,5 °.

Следующим этапом стало устройство обшивки кровли из досок сечением 25 × 150 мм, которые набивались с шагом 200 мм. Получилась своеобразная лестница, по которой было удобно передвигаться. Также выставлена ​​первая пара стропил центральной части дома. Для кровли выбрал ондулин («бюджетный» вариант), так как с ним можно работать самостоятельно. Вырежьте ондулин ножовкой по дереву, смочив водой ее полотно и зону среза.Результат отличный, всем рекомендую!

Читайте также: Строительство дома по технологии TISE — Часть 2

Сначала закрепил ондулин штатными гвоздями — мне это не понравилось, потому что если забить чуть больше, чем нужно, колпачок колпачка не закрыть! Надо гвоздь выдернуть. А есть заглушки, в которые заглушки совсем не закрываются и с нормально забитыми гвоздями. Заменил гвозди саморезами такой же длины, а молоток — отверткой, и все пошло весело!

Покрытие кровли завершено и закончен строительный сезон 2011 года.

Технология строительства дома ТИСЭ — фото

1. Состояние строительства на начало сезона 2009 г.
2. Крепление стропил между собой при помощи фанерных накладок.
3. Сплавное соединение балками, перекрывающими чердак.
4. Полы на чердаке.
5. Крепление стропил к стене дома. Сверху к стропилам прибивают блоки.
6. Затяните проволоку, крепящую стропила, с внутренней стороны стены.
7. Фронтон после возведения стены имел ступенчатую форму.
8. Вид на сколотую внутреннюю часть стены изнутри строящегося дома.
9. Монтажная фурнитура на фронтоне.
10. Крепление опалубки к фронтону с помощью хомутов.
11. Теперь фронтон выглядит правильным.
12. После выравнивания фронтона закрепите дюбель-гвоздями и проволокой бруски.
13. По обеим частям мансарды устанавливаются стропила, между которыми будет полноценный второй этаж.
14. Настилка обрешетка.

Автор: А.Свиридов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

.

Армопояс над перемычкой. Армопояс над переборкой Монолитный пояс под плитами образовалась трещина

Поднял на 10 рядов — это 2,5 метра.

Добрались до перемычек и железобетонного пояса 1 этажа, также называемого сейсмическим поясом. В его функции

1. равномерное распределение нагрузки перекрытия по всему периметру несущих стен,
2. вертикальное и горизонтальное соединение всех стен в единую монолитную конструкцию,
3. в предотвращении «сползания» стен под действие расширяющих моментов

Перемычки дверей, окон и армопоясов изготавливаются по единой технологии несъемной опалубкой из газобетонного блока толщиной 100 мм.Выставляем опалубку на клей:

Укладываем арматурные ленты — в два стержня арматуры d10 каждый — нижний (на фото) и верхний:

и заливаем бетоном:

Желательно соединить верхний армирующий пояс с нижним в единый пространственный каркас, как здесь:

, но нам пришлось уложить его в процессе заливки, утопив в бетоне на 2-5 см. Не успели заранее закрепить в опалубке — уже принесли бетон и начинало темнеть…
Но перед тем, как залить армопояс, венчающий первый этаж, залили перемычки над дверьми и окошечками. На фото видны два ящика: нижний для заполнения перемычки над дверью и верхний для армопоя, который будет идти на один ряд над перемычкой:

встроенная перемычка:

такая же перемычка, только в профиль:

По задумке армопояс должен был одновременно стать перемычкой над всеми большими окнами … Поперечное сечение выглядит так:

тех.по сути, мы делаем сплошную перемычку по всему периметру стены, которая проходит по всем окнам и выполняет функцию бронепояса. Над оконными проемами у нас есть подвесной ящик из блоков толщиной 100 мм, склеенных кладочным клеем:

Дно также сделано из блока, нарезанного на полосы по 100 мм:

Это сделано для того, чтобы не промерзать верх оконного проема, где должен был быть голый бетон.

При такой конструкции армопояса проблема промерзания до сих пор не решена, т.к. 10 см блока с улицы + 20 см холодного бетона + еще 10 см блока изнутри не обеспечат необходимой степени теплоотдачи. изоляция.Но, к сожалению, я не придумал, как этого избежать. Есть специальные П-образные блоки, но у меня их не было, заводские теплые перемычки тоже, и я не решился поставить утеплитель между бетоном и блоком из опасений, что такая конструкция не обеспечит требуемой степени прочности из-за тот факт, что бетон не будет прилипать к блоку сбоку. В общем, я так и сделал и решил, что при отделке фасада можно будет поставить декоративный теплый бордюр из пенополистирола или другого теплоизоляционного материала по всему периметру армопояса.

Рабочие либо по лени, либо по какой-то другой причине сначала не ставили опоры под опалубку в оконных проемах, но когда начали выкладывать опалубку армопояса, у них получился прогиб, поэтому они Пришлось все разобрать, поставить опоры и заново уложить опалубку:

Заказал с завода бетон для армопояса, марка 200, на щебень. Предварительно подсчитал потребность, оказалось 3 куба, оказалось, что не ошибся — ушло ровно 3 кубика.

Бетон привезли в 4 часа дня, залили в ящик из блоков и полиэтилена, приготовленного на земле:

Получилась такая симпатичная связка:

Подняли на 2 этаж ведрами и залил:

Заливку закончили в полной темноте с фарами:

На следующий день приехал посмотреть, получилось так:

Вставляем внутренние перегородки из блока шириной 20 см, бронированный пояс на них не обливался.

Теперь осталось поставить балки перекрытия и 1 этаж в основном закончен.

Проблема в следующем. Фундамент в виде квадрата 8-ки, соответственно и армопояс такие же. Через пару дней заметил трещину в верхнем бронепоясе, удерживающем крышу. Я начал разбираться и обнаружил внизу еще одну трещину в армопоясе между этажами. А потом я нашла еще одну вдоль трещины на противоположной стороне … Трещины, похожие на волосы. Самое большое расширение находится наверху.Все трещины соответственно меньше миллиметра. Блоки тоже треснуты. Ширина меньше миллиметра. Такое ощущение, что дом рушится на ладони. В фундаменте трещин не обнаружено.
Введение Фундамент монолитный армированный 8 на 10. Правда хлынула несколько раз.
Первые 70 см бетона 300, вверх 40 см 200. Армированы железной арматурой 12 по горизонтали, 10 по вертикали (лестница через каждые 20 см). Глубина промерзания 70 см. Дом 1,5 этажа. Стены керамзитобетонный блок толщиной 300 мм.2 бронепояса 200 бетон армирован 4 линиями армирования 12 квадратами. первый армопояс между этажами второй держит крышу. Ремни небьющиеся. Стены армируются железной кладочной сеткой по принципу армирования домов газосиликатом через каждый второй ряд. Внутри плавает залитая бетонная плита на насыпном песке. Суглинок. Фундамент был заложен на 20 см в землю. Песок не насыпался. Ленту залили целлофаном, который сохранился. Фундамент в нескольких местах слегка приподнят на 5 см.Фундамент назван сроком на 1 год, трещин не было заметно. Раньше на этом месте дорога проходила прямо посередине дома, поэтому земля была плотнее, чем по краям. Хотя пока копал, у меня было ощущение, что я вроде как перекопал до однородной почвы. Поэтому сделал фундамент, чтобы грунт везде был плотнее. Я не укреплял фундамент. Отмостки нет. В прошлом году утеплил фундамент и территорию вокруг дома на 60 см в сторону 5 см экструдированным пенополистиролом + полиэтиленовой мембраной тоже на 60 см.Водоотвод с крыши сделан в паре метров от дома. Дом находится на участке с небольшим перепадом. Высота крыши дома 7 метров. Боковые фронтоны выполнены из газосиликата, каждый весит около 2 тонн.
Сообственно вопрос что делать? Теперь я собирался двигаться в мыслях. Такое ощущение, что в первый год постройки сначала треснуло внизу, а потом переместилось наверх. Потому что трещин в бронепоясах я не заметил. Подождите, он полностью затонул.Я заметил трещины в блоках первого ряда и оконных упорах после первой зимовки. Но так как трещин в фундаменте и бронепоясах не обнаружил, списал на усадку. Нижние трещины в первом ряду блоков визуально не расширялись в течение 3 лет. Пока 2 мысли по причинам 1) фундамент провалился по краям бывшей дороги и изогнулся либо по дуге, либо фундамент уже потрескался, но визуально не виден. 2) вариант провалил раствор под первый ряд блоков, так как заметил, что западная стена зимой сильно промокла от дождей и раствор первого ряда блоков ковыряли ногтем (узбеки пожалели цемент во время кампания).Пока что из предложений что делать, думаю 1) убрать боковые фронтоны 2) сделать бетонную отмостку и водосток.

07.01.2015: Алексей

Уважаемый доктор Лом, нужен ваш совет
толщина стен из газобетона 300 мм по неярмопоясу служит перемычкой для оконного проема 2,2 шириной 1,5 высоты, пустотелые бетонные плиты опираются на армопояс, а не на эти стены, но на противоположных стенах, где совсем нет отверстий.над этим оконным проемом идет мансардный этаж тех. 3-4 ряда блоков и снова вот такой кошачий проем. уже на фронтоне, т.е. нагрузка от плит и от кровли идет на противоположные стены! вопрос в том, как армировать армопояс шириной 200-250 мм и высотой 250 мм? 2 стержня снизу и 2 стержня сверху и привязка какой диаметр арматуры? Можно ли просто укрепить бронепояс только над этим отверстием или необходимо армировать весь бронепояс таким же диаметром? посоветуйте что делать.спасибо)

07.01.2015: Алексей

Забыл добавить, расстояние от стен до проема 1,9 метра с обоих краев. В доме 6 на 9 оконные проемы только со стороны 6 метров а плиты и крыша соответственно лежат со стороны 9 метров

07.02.2015: Д-р Лом

Подобная тема достаточно подробно рассматривалась в статье «Вопрос расчета балки — перемычки — армопояс», хотя там нагрузка на перемычку была приличной.Ваша нагрузка относительно небольшая (подробности о приеме нагрузок см. В статье «Расчет металлической перемычки для несущих стен»). Но я бы все же армопояс усилить дополнительной арматурой (2 стержня сверху и 2 снизу), например, используя тот же диаметр, что и для основной арматуры ремня, ну или по расчету детали (глубина заделки, поперечная диаметра арматуры), см. статьи «Расчет перемычки в монолитной стене и Требования к проектированию армирования балок и плит перекрытия».

31-08-2015: Александр

Доктор, Здравствуйте, подскажите пожалуйста, как лучше всего это сделать !? Есть в стенах 30 см газосиликатные окна 1.5х1,5 ломаем голову, ставить ли на готовую штангу гососликате заводскую перемычку марки Д 700 такие данные дает производитель, или выставляемая съемная опалубка заполняет перемычку самостоятельно либо сделать П-образные блоки и залить в них перемычку, но дело в том, что сразу над перемычкой окна будет армопояс шириной 30 см и высотой 20 см, будет ли армопояс прижиматься к заводской перемычке из газосиликата (так как он похоже вяло) или залить одним куском и джемпером и армопоясом? скажите, пожалуйста, что вы думаете по этому поводу.БОЛЬШОЕ СПАСИБО !!!

09.01.2015: Д-р Лом

Ответ на ваш вопрос будет зависеть от расчетных нагрузок, а также от арматуры и класса бетона армированного пояса. Если без расчета и так на глазок, то достаточно будет сделать перемычку в П-образных блоках, а затем поверх бронепояса. Выдержит ли заводская перемычка динамические нагрузки при бетонировании армопояса, я не знаю.

01-09-2015: Александр

Прошу прощения, Доктор, за не продуманный вопрос.Вот данные по моему вопросу. Фундамент ленточный размером 11х12,8 и опора посередине 12,8. Глубина 1,3 в грунте с железобетоном марки 400 м арматура 2 стержня арматуры 12 по всему периметру фундамента внизу 2 в средних зажимах между ними арматура 8 с шагом 30 см, углы армируются по принципу левая сторона переходит в правую, а правая сторона — в левую одинаково и по тому же принципу лежит арматура 12 и 8 наверху фундамента (получается две сверху 2 в середине и 2 внизу арматуры с зажимами через каждые 30 см от 8 арматуры.далее цоколь из бетонных блоков (демлер) 100 м. 4 ряда над землей общая высота 80 см. Кладка через ряд увязывается по принципу ложки стыков, ширина фундамента 40 см. Стены представляют собой газосиликатный блок D 500 шириной 30 см. Центральная стена и перегородки 20 см. Связаны стальными распорками в каждом ряду. Армируются только места под оконными проемами. ОКНА проемы 1,5 на 1,5. Вопрос по-прежнему в джемперах и бронепоясе и высоте от окна до подола.ВОПРОС О ДЖЕМПЕРАХ. ВАРИАНТЫ 1. КУПИТЬ ГОТОВУЮ ПЕРЕМЫЧКУ ИЗ ГАЗОВОГО СИЛИКАТА ПЛОТНОСТЬЮ D 700 И КЛАССА ПРОЧНОСТИ НА СЖАТИЕ B 3.5 2. ВАРИАНТ ЗАПОЛНИТЬ 3 СТРЕЛКАМИ ВЫШЕ, А ЗАТЕМ ВЫШЕ ПОСЛЕ СУШКИ НЕМЕДЛЕННО НАКАЧИВАЙТЕ РЕМЕНЬ БРОНИ. 3 ВАРИАНТ ЗАПОЛНЯЙТЕ ПЕРЕМЫЧКИ БРОНИРОВОЧНЫМ ПОЯСОМ ОДНОВРЕМЕННО. Не раздавить была готовую ПЕРМЫЧКУ и можно ли заливать ПРЯМОЙ ССЫЛКОЙ С КЛАДКОЙ СЕТКИ? .ПЛАНИРУЕТСЯ Укладка сетки по периметру несущей стены плюс одна, на которую тоже будет ложиться кровать с одной стороны БАЛКИ.АРМОПОЯ ВМЕСТО Опалубка и изоляция толщиной 20 см и 6 см и на другом БЛОКЕ СЪЕМНАЯ ОПАЛБУКА ДОСКИ В РАМЕ 16 марта ВЕРХНИЙ 2 НИЖНИЙ с зажимами от 12 до 30 см шириной Укладка сетки 30, высота 20 см УГОЛЬ, завязанный на уме ПЛАНИРОВАНИЕ с перевязкой ДЛЯ УСТАНОВКИ СОСЕДНЫХ СТЕРЖНЕЙ и крепления к шпильке, на которую впоследствии будет укладываться мауэрлат 200 100 мм ЗАТЕМ НА БАЛКАХ МАУЭРЛАТА И НА КРАЙКЕ БАЛКИ КРОВЕЛЬНАЯ ПЛИТКА СПАСИБО ОЧЕНЬ ЗА ВАШЕ ПОНИМАНИЕ. КАК ВЫ МОЖЕТЕ СПАСИБО? ВСЕГДА ПОМОГИТЕ.ИЗВИНЕНИЯ ЗА ТЕКСТОВЫЕ ОШИБКИ.

09.01.2015: Д-р Лом

Александр, спасибо за подробности, но в данном случае строительство фундамента не принципиально. Гораздо важнее будут ли плиты перекрытия или балки перекрытия упираться в стену над армопоями и перемычкой. Таким образом, мой предыдущий ответ остается в силе.
Лучше поинтересуйтесь у производителя, какую нагрузку выдерживает заводская перемычка, а затем сравните ее с ожидаемой нагрузкой.
Усиление бронепояса мне кажется более чем достаточным.

01-09-2015: Александр

Спасибо большое, подскажите пожалуйста, как рассчитать нагрузку от армопояса и балок. Балки будут попадать в стену над поясом и переборку, но через мауэрлат. Это информация, предоставленная производителем. Размер. Длина перемычки 1500мм, 1750мм, 2000мм, 2250мм. Ширина от 150 до 400 мм. Высота 249 мм.
Масса от 44 до 180 кг в зависимости от размера перемычки.
Плотность D700 кг / м3.
Прочность. Класс прочности бетона на сжатие В-3,5.
Морозостойкость F-35.
Расчетная нагрузка на перемычки составляет 15 кН / м для несущих стен и 2 кН / м для ненесущих стен.
большое спасибо

09.01.2015: Д-р Лом

Насколько я понимаю, завод предлагает 2 типа перемычек: для самонесущих стен — расчетная нагрузка до 200 кг / м (2 кН / м) и для несущих стен (похоже, такая перемычка есть. армированный) — расчетная нагрузка до 1500 кг / м.В принципе, в вашем случае джемпера с расчетной нагрузкой до 1500 кг / м должно хватить с запасом, особенно с учетом того, что вы собираетесь заниматься армопоясом.

01-09-2015: Александр

Доктор, большое спасибо, но подкрепление. Но сам армопояс своим весом не раздавит, я имею в виду образно дробление не окажет значительной нагрузки на прыгуна?

09.01.2015: Д-р Лом

Напротив, бронепояс снизит возможную нагрузку на прыгуна.

09.02.2015: Александр

Доктор Спасибо большое! А вес армопояса на оконном проеме не будет статически сильно давить на готовую заводскую газосиликатную перемычку. А как можно отблагодарить вас материально?

09.02.2015: Д-р Лом

В процессе бетонирования, а затем и во время эксплуатации, армированный пояс будет передавать часть нагрузки на перемычку в результате прогиба. Но поэтому я посоветовал установить заводскую перемычку для несущих стен.Просто если бы вы не делали бронепояс, то нагрузка на прыгуна могла быть намного выше.
А если вы хотите помочь проекту, внизу сайта есть номер Яндекс кошелька.

09.02.2015: Александр

Спасибо огромное !!! Да, очень хочу помочь !!!

09.02.2015: Д-р Лом

Если у вас есть Яндекс кошелек, то это не займет и 5 минут. В противном случае вы можете сделать перевод в любом терминале ближайшего банка или супермаркета.

09-09-2015: Эльнур

Добрый день. Хочу залить сейсмический пояс высотой 25 см и шириной 50 см, марка бетона 300, каркас из 5 прутков арматуры диаметром 12 мм, сейсмический пояс также появится в виде перемычки над окнами, оконного проема составляет 180 см. Выдержит ли такой пояс из плит перекрытия несущую стену с оконными проемами. плиты размером 3м на 1,2м. спасибо

09-09-2015: Д-р Лом

Это будет зависеть от диаметра и расположения арматуры.В общем, дополнительная нагрузка на ваш пояс для перемычек ожидается небольшая, но ее все же следует проверить расчетным путем. Взгляните, например, на статью «Расчет перемычки в монолитной стене».

12.09.2016: Екатерина

Здравствуйте, заказали дома видеонаблюдение, пришли рабочие и проделали дыру в том месте, где проходит армопояс. Наверное, дыру следовало проделать внизу. Опасно ли осматривать периметр на предмет трещин?

12.09.2016: Екатерина

Уточню сквозное отверстие под кабель системы видеонаблюдения с улицы в комнату.

12.09.2016: Д-р Лом

Даже если рабочие просверлили бетон бронепояса, то волноваться не о чем. В армированном поясе важна только засыпка в виде растягивающей арматуры, а не бетон — набивка, работающая на сжатие.

12.09.2016: Екатерина

Спасибо, но больше не говорите: дом промерзает (нужно утеплять крышу) и на окна падает конденсат, отваливается штукатурка.То есть вся влага на бронепоясе, что с ним будет до лета, арматура не начнет ржаветь?

12.09.2016: Д-р Лом

В целом на мостиках холода вполне логично отстаивание конденсата, что является армопоясом, если нет соответствующей изоляции. Так что в вашем случае утеплить можно стену в районе армопояса, а не потолок.
Конечно, процесс коррозии арматуры в вашем случае не исключен, тем не менее, арматура не разрушится полностью за один сезон, а то и за несколько сезонов.

12.09.2016: Екатерина

В целом, если удалить влагу из конструкции (плиты, армопояс), то начавшаяся коррозия полностью прекращается, либо этот процесс не может быть полностью остановлен и коррозия продолжается, но только с меньшей скоростью, даже при отсутствии влаги. ?

12.09.2016: Д-р Лом

Для окисления (коррозии) стали требуется свободный кислород, который поступает из воды, замещая ионы. Так что формально, если полностью удалить влагу, процесс коррозии прекратится.

12.09.2016: Екатерина

Доктор Лом, большое спасибо за вашу работу!
Если вас это не беспокоит, я вас спрошу. На плите перекрытия мансарды есть трещина поперечная посередине, почти от края до края, трещина тонкая, края ее плотно закрыты, когда плиту ставили, она уже была. Так крыша опирается на плиты чердака. Слежу за трещиной, были очень снежные зимы и ветер у нас постоянный, в прошлом году выпало рекордное количество снега.Но трещина ведет себя «хорошо», края тоже плотно закрыты, маячки на месте. Могу ли я больше не следовать за ней, когда все нагрузки пройдут? Не следить и чем-то прикрывать (плита вообще без штукатурки). Я только что прочитал, что такие трещины самые опасные.

12.09.2016: Д-р Лом

Трещины в нижней растянутой зоне сечения плиты (насколько я понимаю, речь идет о трещине, наблюдаемой на потолке) вполне допустимы, так как в растянутой зоне все нагрузки воспринимаются арматурой.Более того, существует даже специальный расчет, позволяющий определить ширину раскрытия трещины, что актуально для зданий с агрессивным воздухом, все с той же целью защиты арматуры от коррозии.
Судя по тому, что ширина раскрытия трещин не меняется при изменении нагрузок на кровлю, на плиту с кровли не передается нагрузка, а значит можно шпаклевать и оштукатурить. Если доска начинает деформироваться и трещина раскрывается, значит, штукатурка или шпатлевка потрескаются, и вы это увидите.

12.09.2016: Екатерина

Спасибо, успокоили)))) Я всю жизнь думал поищу

12.09.2016: Екатерина

Скажите, а в бетоне армопояса щелочная среда, как в плитах перекрытия? На семейном совете решили, что следующим летом у нас не получится утеплять стены снаружи (из-за финансов) А оказывается, армопояс снова будет конденсироваться за 3 года (степень намокания, кстати, где-то другая чуть-чуть, где-то посильнее).Последний армопояс, потом крыша, может нормально по нагрузке будет?

10-12-2016: Д-р Лом

Что такое окружающая среда в бетоне, я вам не скажу, так как я не специалист по химии. А про армопояс я уже не раз говорил, что это не что иное, как страховка на случай плохо сделанного фундамента или неравномерно распределенных нагрузок, возможно, она вам никогда не понадобится в своем главном качестве в вашей жизни.

10-12-2016: Екатерина

Еще раз спасибо за ответы! Мы живем в небольшом поселке, ближайший населенный пункт 1000 км, таких специалистов, как вы, днем ​​с огнем не встретишь, а вот в интернете можно запутаться по информации.Я собираюсь работать няней у себя дома, поэтому переживаю за каждый кирпичик.
С армопоясом все понятно! Оштукатуриваю плиты, но по одной из них у меня есть сомнения. Плита на ее нижней поверхности имеет участки с раковинами, бортиками и отверстиями, однако плита используется в заводских условиях. Пришел бригадир в гостях и сказал, что это похоже на слабовибрируемые участки, что странно для заводской печи, предлагали прикрыть? Доктор Лом, как вы думаете, эти слабо вибрирующие участки простираются на всю толщину плиты или вполне могут находиться в пределах защитного слоя?

10-12-2016: Др.Lom

Без визуального осмотра сложно сказать что-либо конкретное. Но опять же, если плита не трескается, а соответственно и существенно не деформируется под действием приложенных нагрузок, то все в порядке. Те. возможные дефекты, вызванные недостаточной герметизацией бетонной смеси, сильно на несущую способность плиты не влияют. Я думаю, вы можете замалчивать.

10-12-2016: Екатерина

Еще раз спасибо, вы мне очень помогли! Попутно вопрос, можно ли? Защитный слой бетона от коррозии арматуры отламывается и коррозия становится видимой визуально, но как это может быть, если защитный слой весь в оболочках и мелких отверстиях, продукты коррозии будут свободно проходить через эти каналы и визуально ничего не будет видно? (Ну то есть сколов бетона не будет) А если язвенная коррозия так вообще незаметна? Б / у печь 10 лет лежала под открытым небом, так что, может, внутри все заржавело, а снаружи этого не видно.

10-12-2016: Д-р Лом

На этот раз отвечу кратко, если бы арматура полностью заржавела, то плита разрушилась бы под действием нагрузок. Даже в не очень благоприятных условиях процесс разрушения арматуры длится десятки лет, в зависимости от условий он может составлять 50, 100 и более лет, так что, думаю, у вас есть большой запас времени. И да. При вашем обилии вопросов не помешало бы каким-либо образом помочь проекту (форма внизу сайта).Однако я не настаиваю.

19-04-2017: Михаил

Добрый вечер, у меня такая ситуация, строю дом 12/12 два этажа на первом этаже, потолок четыре метра, у меня окно в холл от пола до потолка, ширина 5 метров, высота 4 метра, а прямо за окном — армопояс, он такой же и перемычка, а на этом пролете будут лежать три, а то и 4 плиты перекрытия какая арматура нужна для этого пролета и вообще что нужно быть сделано

20-04-2017: Др.Lom

Ну для начала нужно рассчитать свой армопояс-джемпер. Пример расчета можно найти в статье «Расчет железобетонной балки».

Армопояс между этажами из газоблока. Устойчивость к нагрузкам с бронепоясом по газобетону

Время чтения ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блочного дома.Это делается в конце каждого этажа. Армопояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если сомневаетесь в собственных силах и навыках, можно пригласить для этих целей специалистов, но те, кто более-менее ориентирован в строительном бизнесе, вполне по силам заполнить армопояс, следуя пошаговой инструкции.

Как сделать армированный пояс для газобетона?

Для этого нужно купить дополнительные блоки толщиной 10 см.Снаружи дома с помощью клея укладываются блоки, затем устраивается тепловой контур из экструдированного пенополистирола или минеральной ваты. Затем изнутри дома укладываются блоки толщиной 5 см или опалубка в виде фанеры. В результате получается самодельный блок, внутри которого закладывается фурнитура для армопояса, от 8 до 12 диаметров.

Вяжется в виде прямоугольника, при этом каркасы вяжутся — по два стержня сверху и снизу.На любом рынке можно приобрести специальные монтажные звездочки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе — создается так называемый защитный слой бетона, с зазором по 3 см вверху и внизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армированный пояс для плит перекрытия. Более подробное описание можно посмотреть на видео, на фото также представлены чертежи, схемы и пошаговые инструкции по изготовлению конструкции.

Если присмотреться, по всему периметру можно увидеть шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша держалась максимально ровно и не сдвигалась в стороны. Длина шпилек зависит от толщины плиты. Как правило, элементы метра берут и разрезают пополам.

Как правильно набить армопояс своими руками? Этот вопрос беспокоит многих, особенно начинающих мастеров. Наверное, многим знакома картина, когда бетон заливается из рукава — специального бетононасоса, доставляющего материал в нужное место.Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, а опалубка может просто разлететься. Поэтому часто приходится прибегать к ручному труду, каким бы тяжелым он ни был.

При заливке бронепояса в доме из газобетона следует рассчитывать последующую нагрузку. Если он не должен быть слишком большим, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет его сужения, а за счет уменьшения толщины.Опытные мастера знают, как правильно рассчитать размеры бронепояса и удешевить его изготовление, не потеряв при этом качество всей конструкции, что очень важно.

Что касается затенения, есть еще один важный совет. Этот процесс нужно делать один раз, а не за несколько проходов. Если такой возможности нет, то рекомендуется сначала установить специальные деревянные перемычки. Когда приходит время заливки новой детали, перекрытие снимается, швы тщательно увлажняются и только после этого можно заливать новую партию бетона.

По окончании монтажа необходимо уплотнить бетонную смесь для устранения пустот. Для этого берут кусок арматуры и протыкают ею бетон. Если работы ведутся летом, при высоких температурах, то рекомендуется накрыть армопояс под мауэрлат полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Для строительства дома используются различные материалы, которые имеют свои функциональные характеристики.Один из вариантов стройматериалов — газобетонные блоки. У материала достаточно преимуществ, но на определенных этапах и местах укладки его нужно укреплять. Вспомогательным элементом в процессе является возведение железобетонного пояса.

Что такое армопояс?

— это замкнутый конструктивный элемент здания из монолитного железобетона, точно повторяющий контуры здания по всему периметру. Его можно использовать как для несущих стен, так и для внутренних стен.Армирующий пояс имеет и другие названия, такие как сейсмический и разгрузочный.

Для чего это нужно?

• Повышает уровень устойчивости стен здания от вредных атмосферных воздействий.
• Газобетонные блоки под давлением кровли могут подвергаться некоторой деформации от сильного давления на них, а бронепояс придает жесткость всей конструкции.
• В случае строительства дома на участке с рыхлым грунтом или в сейсмически опасной зоне стены могут потрескаться от неравномерной усадки фундамента.Разгрузочная лента способствует равномерной усадке.
• Блоки имеют хрупкую конструкцию и при возведении кровли не рекомендуется крепить к ним брус анкерами, так как точечная нагрузка превышает показатели устойчивости. Качественная основа для этого — армопояс.

Что это?

Конструктивный элемент здания — бронепояс, представляет собой металлический каркас (в виде различных геометрических фигур — параллелепипед, квадрат), залитый бетоном или клеевой смесью.После полного застывания бетона конструкция становится монолитным образованием с основанием (газобетонными блоками) и допускает дальнейшие строительные работы.

Способы крепления бронепояса

1. Самый распространенный способ сооружения армирующего пояса — крепление непосредственно к стенам здания.
2. Опалубкой для железобетонного пояса могут быть специальные П-образные формы из газобетона, в которых процесс устройства каркаса и заливки бетона не отличается от способа с использованием деревянных досок.С одной стороны, это быстро и удобно, а с другой — очень дорого.
3. Армирующий пояс можно выполнить с помощью, но с использованием армирующей сетки в качестве жесткого крепления.

Виды армопояса

Для каждого этапа возведения здания существует свой вид армирующих лент — все зависит от необходимости их использования:

• Фундаментный пояс ().
• Подвальный пояс (сейсмический).
• Межэтажный пояс.
• Ремень основной для устройства кровли, для крепления.

Необходимые материалы и инструменты

Инструменты:

• Бетономешалка.
• Деревянные доски и гвозди.
• Лопата — штык и «червяк».
• Ручная пила или электрический лобзик.
• Молоток.
• Сварочный аппарат и электроды.
• Плоскогубцы.
• Строительный уровень.

Материалы:

• Песок.
• Цемент марки М400-500.
• Ликвидация.
• Металлические стержни диаметром 10-12 мм.
• Проволока для вязания (резинка).

Установка армопояса на газобетон

Изготовление армирующего ремня — процесс непростой и требует определенных навыков. Следует учитывать все параметры и правильно подбирать материалы. Он состоит из нескольких этапов:

• Опалубка.
• Изготовление и установка арматурного каркаса.
• Заливка бетона.

Подробное пошаговое руководство

Опалубка строительная

1. Для строительства деревянной опалубки требуются деревянные доски разной ширины, но толщиной не менее 20 мм, чтобы предотвратить возможное разрушение в местах сучков. По возможности можно использовать деревянные щиты.
2. Нижняя часть досок крепится непосредственно к газобетонным блокам. В доски можно забить длинные гвозди (150-180 мм) или затянуть саморезы.
3. Следующие доски крепятся к исходному основанию путем соединения их между собой обрезной доской с внешней стороны по длине (перпендикулярно).
4. Идентичные стыки досок происходят снаружи и внутри стен по всему периметру.
5. В процессе устройства опалубки необходимо постоянно проверять уровень верхней плоскости досок, ведь это граница будущей бетонной смеси. Отличия плоскости относительно нулевой отметки от уровня грозят дополнительными строительными работами.
6. Для предотвращения разлета параллельных плоскостей деревянной опалубки в разные стороны от давления бетона при заливке бетона между ними устанавливаются перемычки. Перемычки должны иметь шаг 800-1000 мм.

Изготовление и установка арматурного каркаса

1. Следует отметить, что возведение металлического каркаса происходит непосредственно в опалубке, поскольку разместить каркас в собранном виде невозможно из-за наличия перегородок и значительного веса самой конструкции.
2. Чтобы каркас находился в «подвешенном» состоянии и его элементы не соприкасались с газобетонными блоками, под него кладут остатки кирпича или другого строительного мусора.
3. Расчет боковых элементов металлического каркаса (стержней жесткости) предполагает отступ от опалубки по 50 мм с каждой стороны.
4. Для запуска процесса на дно опалубки параллельно укладывают две длинные металлические стержни и между ними приваривают перетяжки (соединители). Если сварочный аппарат не используется, стыки затягивают бандажной проволокой.
5. Прутки привариваются или привязываются перпендикулярно созданной базовой «лестнице». Для создания полноценной арматурной «клетки» — верхняя часть крепится к стержням так же, как и нижний вариант.
6. По всей длине каркаса и особенно по углам здания арматуру следует усилить дополнительными прилегающими стержнями. Чем больше перемычек и дополнительных элементов в каркасе, тем лучше.

Заливка бетона в металлический каркас

Перед тем, как приступить к заливке построенного каркаса, необходимо убедиться, что возможностей бетоносмесителя, количества материалов для бетона достаточно, чтобы не было зазоров.Ведь главное условие создания качественной ленты — это непрерывность подачи (заливки) бетона. Если процесс соответствует технологии, в армированном поясе никогда не появятся трещины и целостность конструкции гарантирована.

Бетонные элементы:

• Цемент М400-500.
• Песок.
• Фракционное просеивание (5 × 6 или 5 × 7 мм).
• Соотношение пропорций 1: 3: 5 и плюс вода в необходимом количестве.

Приготовленный раствор постепенно заливается в опалубку и для предотвращения образования «воздушных подушек» на поверхности необходимо пройтись ручным инструментом — виброплитой. С его помощью бетонная смесь проникнет во все части опалубки.

Заливная бетонная опалубка не подлежит демонтажу в первые два дня (естественное сцепление смеси). По прошествии установленного срока демонтаж необходим, но начинать дальнейшие работы невозможно, так как окончательная прочность армопояса достигается через 15-20 дней после заливки.

Современные цены

• 1 погонный метр прутка (12мм) — 80-100 руб.
• Проволока обвязочная (100м) — 250-300 руб.
• Песок (1000кг) — 800 руб.
• Просеивание (1000кг) — 1700 руб.
• Цемент (50кг) — 450-500 руб.

В соответствии с текущим курсом рубля — цены могут отличаться и цены являются относительными. Также следует учитывать, что если работу нанимают профильные рабочие, то к общей смете на закупку материалов следует прибавить — + 45-50% к их заработной плате.

Размеры / толщина армопояса

В соответствии с установленными нормами толщина пояса соответствует ширине стены возводимого здания (30-60 см). Высота пояса может быть разной, но строители рекомендуют 25-35 см.

Изменения габаритных размеров вполне допустимы, так как постройки имеют разные характеристики, а прочность стен может быть гарантирована только бронепоясом.

Газобетон без армированного ремня

В 95% не рекомендуется возводить здания без усиления их стен армирующим поясом, так как значительно сокращается срок эксплуатации.При малейших колебаниях, вызванных усадкой грунта или природными явлениями, постройки слегка деформируются и трескаются в стенах (это сквозняк).

Что заменить?

С учетом того, что железобетонная конструкция (армопояс) является довольно дорогим конструктивным элементом при строительстве дома, ее можно заменить менее дешевым кирпичом. Как правило, он используется, который в процессе кладки выполняет две функции — придание эстетичного вида и армирование газобетонных блоков.

Как заменить?

Вместо железобетонной конструкции можно использовать кирпичную кладку. В этом процессе качество кирпича значения не имеет, ведь в дальнейшем его поверхность будет облагораживать — оштукатуривать.

Армопояс выполняется как обычно, но с одним дополнением — между рядами укладывается металлическая сетка (0,5-07мм). Таким образом предотвращается малейшее движение (деформация) между кирпичами. Этот метод может быть на 70% эквивалентом настоящего бронепояса, но придаст уверенности.

• Не рекомендуется выполнять работы по заливке бетонного слоя при температуре ниже -5-10 ° С.
• Все работы должны выполняться мастерами-строителями, а не «шабашниками».
• Необходимо контролировать качество материалов и их соответствие ГОСТу (предоставляется производителем).

Заключение

Строительство дома из газобетонных блоков — ВСЕГДА необходимо оборудовать бронепоясом, а в некоторых случаях более одного.Такой пояс надолго сохранит целостность постройки.

Армопояс представляет собой монолитную железобетонную конструкцию, которая проходит по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен. Армопояс для газобетона обычно устанавливается между перекрытиями под балками перекрытия и непосредственно под крышей, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались трещины.

Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

• При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене. В результате возникает точечная нагрузка, которую пенобетон не выдерживает.
• Если укладывать балки стропильной системы прямо на газобетон, не создавая армированного пояса, это может привести ко многим проблемам. Если произойдет малейшее отклонение уровня кровли, появятся трещины.
• Сейсмический пояс представляет собой жесткий каркас, он также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются подвесные стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая множество правил.

Материалы, инструмент, последовательность работ

Для создания такого устройства потребуются следующие материалы:

• Вода.
• Газоблоки, например.
• Доски.
• Арматура.
• Скала.
• Бетонная смесь.
• Сетка.
• Осколки кирпичей или щебня.
• Изоляция.
• Штроборезы электрические и ручные.
• Поперечные сечения.
• Такелаж из газобетона.

Также потребуются следующие инструменты:

• Рулетка.
• Саморезы.
• Молоток.
• Анкерные болты или шпильки.
• Вибратор.
• Бетономешалка.
• Шпатель зубчатый.
• Уровень.
• Проставки, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмического пояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывается диаметр арматуры и ее необходимое количество.

Опалубка

Для заливки конструкции бетоном необходимо делать съемную опалубку, чаще всего из досок толщиной 2 см и более.Подойдут и П-блоки, кирпич, но мы остановимся на классическом варианте.

В опалубку, которую заливают бетонным раствором, укладывается и крепится арматура, ее легко приготовить своими руками с помощью бетономешалки, так как потребуется большое количество раствора.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самый простой вариант опалубки — дощатый каркас. Они склеены снаружи деревяшками.Сверху короб нужно соединить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которую засыпают утеплителем. Это необходимо для того, чтобы потери тепла через разгрузочную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата).Вы можете рассчитать это исходя из того, какой будет нагрузка. Если в здании нет тяжелых бетонных блоков перекрытия, то двух стержней может хватить. Для крепления арматуры не рекомендуется использовать сварку. Лучше всего обвязать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.

Большое значение имеет правильное заполнение разгрузочной ленты, она монолитна, поэтому заполняется за один раз. Многие заказывают готовый бетон, но он должен быть марки не ниже М200. При изготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в соотношении 5: 3: 1, и довести раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку. .

Самое главное, что бетон заливается только один раз, многослойная заливка невозможна.Если невозможно сразу приготовить необходимое количество раствора, то устанавливаются отсечки по вертикали. Когда следующая порция готова к заливке, перегородку снимают, а стык необходимо обильно смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — протыкают раствор куском арматуры несколько раз. Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

Чтобы быстро и качественно изготовить бронепояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества сотрудников. Армирование стен из газобетонных блоков иногда бывает обязательным; без монолитного пояса конструкция может быстро разрушиться.

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформации и перемещений.Другими словами, этот пояс — не что иное, как железобетонная конструкция, предназначенная для укрепления стен и фундамента дома от различных нагрузок, возникающих под действием как внешних, так и внутренних факторов. К внешним факторам относятся влияние ветра, движения грунта, особенности топографии участка и, конечно же, сейсмическая активность земли. К внутренним факторам можно отнести перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установку дополнительных креплений и конструкций.

Для более детального изучения вопроса рассмотрим процесс установки бронепояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но в первую очередь определим факторы, действующие на стены, и разберемся, зачем нужен бронепояс в том или ином случае.

Зачем нужен армопояс в доме

Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома.Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных сечениях будут воспринимать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть для них не готовы конструктивно. В результате стены потрескаются.Добавив армирование бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушения.

Возьмем, к примеру, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, это все тот же защитный пояс. Правильно выполненная сновка хорошо справляется с нагрузками, поэтому на этом уровне проблем возникнуть не должно. Используя межэтажный армированный пояс, мы добавляем в конструкцию арматуру, способную выдерживать нагрузки.При этом сама стена становится более жесткой и условно работает как двутавр. Монолитный пояс также во много раз лучше выдерживает боковые нагрузки от ветра и разрывные нагрузки от кровли. В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием для любого жилого дома в сейсмоопасных районах. Мы рассматривали многоэтажную схему, однако, армопояс применима и в одноэтажном доме с мансардой или без нее.В этом случае совместно с фундаментом используется пояс для мауэрлата.

Армопояс тоже хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, которые не готовы работать с местными точечными нагрузками — это газосиликатные блоки и другие подобные материалы. Поэтому в доме из газобетона в обязательном порядке выполнять армирование железобетонных плит перекрытия. Похожий принцип перераспределения нагрузок и у деревянного основания для стропильных ног.Но, при этом, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, нужен бронепояс. Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления кровельных конструкций.

Расчет армированного ремня

Армопояс — основные этапы изготовления

Арматурный каркас

Сборка каркаса начинается с установки арматуры поверх стены.При укладке необходимо, чтобы она впоследствии была заглублена в бетон на расстоянии не менее 40 мм от внешних границ монолитного пояса. Работая с газобетоном для удобства, можно вбивать в него контрольные детали арматуры. И уже к отрезкам прикрепите каркас с заданным отступом от верха кладки. Чтобы связать арматуру, понадобится мягкая вязальная проволока. Для задания размеров рамы рекомендуется из цельного стержня (поперечного зажима) создать квадрат из четырех штифтов или изгиб.Эти зажимы в первую очередь крепятся к секциям, вбиваемым в стену через равные промежутки времени — обычно 250-300 мм … Если вы не вбиваете контрольные штифты, то вам потребуются специальные колодки — зажимы для подъема самой рамы. Поэтому подумайте о целесообразности того или иного метода. Завершив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры наматывают в рамки — хомуты и связывают проволокой. Таким же образом крепится верхний ряд (продольная арматура должна находиться внутри зажима).Как обсуждалось выше, требуемый минимум — два штуцера внизу и два вверху. Для дополнительной жесткости можно изменить количество арматуры и конфигурацию рамы. Естественно, это скажется на материальных затратах. Но при необходимости пренебрегать расчетом не стоит. Также отметим, что длина отрезков или сплошных квадратов (поперечных зажимов) связана с толщиной бронепояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных зажимов 220X220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы с краев не менее 40 миллиметров.

Опалубка

Рассмотрим опалубку. Какие могут быть варианты установки монолитного пояса в частном доме:

• Использование заводских или самодельных U-образных блоков в качестве опалубки.
• Опалубка из.

П-образные блоки из газобетона применяются в качестве несъемной опалубки для устройства монолитных железобетонных перемычек, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных обвязочных лент, придающих пространственную жесткость всему зданию и перераспределяющих нагрузка с этажей.П-образные блоки — это элементы несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки П-образного блока выбираются расчетным путем в зависимости от воспринимаемой нагрузки. Выбирая эти элементы в качестве опалубки, учитывайте способ утепления бетонной лентой. Блок желательно утеплить снаружи, но если в некоторых случаях это невозможно, уложите утеплитель внутри (с учетом внутренних заводских габаритов это не лучший вариант).

При возможной толщине внешней стенки 375-400 миллиметров он может иметь следующую структуру:

• Снаружи — блок толщиной 100-150 мм.
• Далее по порядку — утепляем армопояс, чтобы отрезать мост холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад».
• Арматурный каркас.
• С внутренней стороны стены блоки толщиной 50-100 миллиметров используются в качестве несъемной опалубки.Оставшееся пространство заливается бетоном.

К преимуществам этого вида опалубки можно отнести скорость ее установки. Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.

Выполняет несколько функций: придает форму бетону, защищает его от растекания и впоследствии служит отличной изоляцией.

Преимущества этого метода опалубки:

• Легкость сборки опалубки.Производятся готовые блоки, в том числе угловые.
• Высокая скорость установки.
• Облегчает укладку арматуры, так как для нее есть специальные пазы.
• Размеры бетонной ленты легче контролировать.
• Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температуры.
• Пенополистирол экструдированный — это гидроизоляционный материал.

Может показаться, что эта технология очень дорогая.Но если учесть стоимость утеплителя, стоимость сборки и демонтажа обычной деревянной опалубки, то разница становится несущественной. Как вариант, можно сделать эту опалубку не из заводских блоков, а своими руками из пенополистирола. Но это будет более трудоемкий вариант.

Для бронепояса в доме из газобетона он наиболее трудоемок в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого соедините их вместе и соедините с помощью деревянных брусков и гвоздей.

На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты. Бетонный раствор будет создавать давление на стены опалубки, поэтому, чтобы опалубка не разошлась, необходимо обязательно скрепить струбцинами всю конструкцию.

Заливка бетоном

В целом этот этап не должен вызывать затруднений. Единственное неудобство — доставка бетона до самого верха стены.Качество бетона не должно быть ниже. При самостоятельном приготовлении раствора из цемента М-500 поможет следующая пропорция — ведро цемента / три ведра песка / пять ведер щебня … Рекомендуется использовать толстый бетон — чтобы не было сильно надавить на опалубку. Не следует забывать, что бетон необходимо правильно уплотнять. Залив бетон, накройте его фольгой. Таким образом вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух дней, после чего опалубку можно снимать (при условии, что она является разборной).

Видео: армопояс в доме из газобетона

В этом видео демонстрируется устройство армированного мауэрлатом пояса на стенах из газобетона. В этом случае опалубка выполняется из дощатых панелей. При просмотре обращайте особое внимание на соединения арматуры по углам. Шпильки для крепления кровли к арматуре каркаса лучше дополнительно привязать и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

В заключение отметим, что армопояс в доме из газобетона и любого другого блочного материала перед дальнейшими этапами работ гидроизолируется.Целесообразно это или нет — решать вам. Естественно, учитывая пояс фундамента, его в любом случае необходимо утеплить, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном расположении стен не должно быть смачивания бетона. Но все же не лишним будет отделить пояс мауэрлата с гидроизоляцией от деревянных конструкций стропильной системы.

Газобетон — теплый материал, недорогой и простой в установке.Именно поэтому он считается очень хорошей альтернативой кирпичу. Однако по прочности блоки из такого материала последние, к сожалению, существенно уступают. Поэтому кладка стен из этого материала имеет свои нюансы. Во-первых, его необходимо проводить на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третье условие надежности стен из газобетона — устройство сверху по всему периметру железобетонного армированного пояса.О нем и поговорим в этой статье.

Назначение конструкции

Армированный пояс для газобетона заливается специально для предотвращения растрескивания стен под давлением кровли. К тому же такая конструкция используется для более надежного крепления мауэрлата. Один из недостатков газобетона — он плохо держит крепеж. Конечно же, следует оформить бронепояс, строго придерживаясь прописанной технологии.

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами — с помощью деревянной опалубки или специальных дополнительных блоков. Первый вариант розлива технологически более сложен. Устройство строительства из блоков — процедура очень простая, но обойдется она дороже.

Как сделать бронепояс с помощью опалубки?

При использовании этого метода создания армирующей конструкции необходимо подготовить следующие материалы:

Из инструментов понадобится дрель и ножовка

Высота армопояса обычно 40 см.Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20 см. Вместо досок также можно использовать толстую фанеру.

Важно: Устанавливать опалубку необходимо сразу по всему периметру стены. В бетоне не должно быть горизонтальных швов.

Крепят панели опалубки к стенам саморезами или просто прибивают элементы длинными гвоздями. Сверху между щитками устанавливаются проставки из бруса 40х40, вырезаются проставки такой же длины, равной ширине армопояса.Устанавливаются между досками с шагом 1,5 метра. Чтобы армированный пояс на газобетоне получился абсолютно ровным, конструкцию следует придать жесткости. Для этого противоположные стержни, удерживающие щитки вместе (они должны выступать над поверхностью примерно на 20 см), перехватывают проволокой и скручивают железным прутом, плотно прижимая стенки к распоркам.

Совет: Изнутри дома опалубочную доску (изнутри) можно укладывать листами пенополистирола.Бетон имеет гораздо более высокую степень теплопроводности, чем газобетон и поэтому без утеплителя армопояс превратится в мост холода, что ухудшит эксплуатационные характеристики здания. После заливки армированного пояса и снятия опалубочного щита пенополистирол можно крепить к бетону дюбелями, «грибками» или другим способом.

Заполнение

Для здания из газобетона с обязательным его армированием устраивается армированный пояс.Чтобы конструкция была более надежной, используется стержень диаметром 12 мм. Каркас из него связывается вязальной проволокой. Сварка не допускается, так как металл внутри бетона быстро начнет ржаветь.

Рама устанавливается внутри опалубки на блоки 30 мм или специальные пластиковые опоры. Саму начинку нужно делать за один прием. Если это невозможно сделать, предварительно без перерыва заливают слой по всему периметру опалубки. Следующую нужно будет заливать не позднее, чем через 12 часов.

Устройство армопояса с использованием блоков

С такой установкой армопояса все предельно просто. Блоки устанавливаются на стены обычным способом. Далее их центральная пустая часть армируется и также заливается бетоном.

Что ж, надеемся, что теперь вы понимаете, как сделать армированный пояс для газобетона. Такая конструкция обязательна для домов такого типа. Заполнить его, как видите, несложно, при этом стены получатся намного надежнее и долговечнее.

Видео на тему «Как сделать армопояс на газобетоне своими руками»:

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите с дома армированный пояс и постройка долго не будет стоять. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Каждый, кто собирается построить добротный дом, найдет полезную информацию о назначении, типах и устройстве бронепоясов.

Что это за структура и какие функции она выполняет? Армопояс — это лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плитами перекрытия и под мауэрлатами (опорными балками стропил).

Этот метод усиления выполняет четыре важные функции:

1. Повышает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением почвы.
3. Предотвращает продавливание тяжелых плит перекрытия через хрупкий газ и пенобетон.
4. Надежно соединяет стропильную систему крыши с легкими блочными стенами.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный бронепояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

• твердый грунт (каменистый, крупнозернистый или крупнозернистый песок, не насыщенный водой) залегает под основанием фундамента;
• стен построены из кирпича;
• строится одноэтажный дом, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке имеются слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены возводятся из керамзита или ячеистых блоков (пенобетон или газобетон).

Это хрупкие материалы. Они не выдерживают движений грунта и точечных нагрузок от плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стенки не менее 30 см, класс прочности не ниже В2,5) бронепояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому кому-то может показаться, что бронепояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армированного пояса допускается для кирпичных стен.Они надежно удерживают анкеры, с помощью которых к ним крепится мауэрлат.

Если мы имеем дело со световыми блоками, то армопояс надо будет заливать. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс обязательно нужен.Причем делать это нужно на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для фундаментов из щебеночно-бетонных лент также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень — материал экономичный, но не устойчивый к движениям грунта, поэтому требует армирования.А вот монолитной «ленте» бронепояс не нужен, так как его основа — стальной объемный каркас.

Нет необходимости в устройстве такой конструкции для цельной фундаментной плиты, которую заливают под постройки на мягких грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Заливать его под монолитный железобетонный пол не нужно, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск толкания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянным полом заливается. Однако в данном случае армирование требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости каркаса здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости не отличается от способа заливки монолитного фундамента.

В целом он состоит из трех операций:

• Производство арматурных каркасов;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Ремень усиленный для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), допустим, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты».Это значительно снизит давление на грунт здания. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для наружных. Каркас для нее изготавливается путем вязания фиксаторов арматуры. Сварка применяется только для предварительного соединения (прихватывания) основной арматуры в общую пространственную конструкцию.

Комод 2 яруса (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, привязав их струбцинами диаметром 6-8 мм.

Если основной фундамент есть, то с установкой опалубки под армопояс проблем не возникает. Для этого нужно оставить в нем свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация более сложная, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются обрезные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвигаться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие поперечины.

Система крепления может быть упрощена за счет использования стержней с резьбой.Их попарно укладывают в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы без деревянных опор и ригелей получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Эта система также подходит для опалубки, для которой требуется армированный пояс для перекрытий перекрытий.

Шпильки, которые будут заполняться бетоном, нужно обернуть пергамином или нанести на них немного машинного масла. Это облегчит задачу удаления их с бетона после его затвердевания.

Армопояс для плит перекрытия

В идеале его ширина должна быть равна ширине стены. Сделать это можно в том случае, когда фасад будет полностью облицован плиточным утеплителем. Если для отделки решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки ремня жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. Между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют пояс.

Если толщина стены из газобетона 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кирпичном блоке или купить готовый пенобетонный ПБ.

Ремень армированный под мауэрлат

Основным отличием армопояса под мауэрлат от других видов арматуры является наличие в нем анкерных штифтов. С их помощью брус надежно крепится к стене без риска оторваться или сместиться под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции со всех сторон между металлом и внешней поверхностью ленты оставалось не менее 3-4 см защитного слоя бетона.

В этой статье разберемся, зачем нужен бронепояс по газобетону. Подробно будут рассмотрены основные требования к этому элементу конструкции, а также вы узнаете, как самостоятельно правильно сделать армированный пояс для газобетона.

Армопояс для газобетона — ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблоков этот пояс — необходимый элемент, значительно улучшающий прочностные характеристики всей постройки.

Чтобы армирующий пояс не был слабым звеном дома с точки зрения теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом с ее внутренней стороны.

В этом случае минимальная ширина ленты должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки армопояса, заполняется утеплителями, закрывается подгоняемым по размеру пеноблоком.

Вот отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут получить полное представление о необходимости обустройства арматурного каркаса под керамзитобетонные блоки:

Игорь, 49 лет, Москва:

Вот уже семь лет моя команда использует пенобетон в качестве основного строительного материала; Я слышал очень положительные отзывы клиентов о нашей работе.

Число поклонников этого материала с момента его появления на отечественном рынке выросло в геометрической прогрессии. Мы устанавливаем армопояс на пенобетон в каждом построенном нами доме.

Считаю, что армированный каркас для пенобетона абсолютно необходим, и утверждения производителей о том, что прочности блоков уже достаточно для устройства любых полов, не соответствуют действительности. Как по мне, лучше еще раз перестраховаться и закрепить работу, чем потом кусать локти.
Олег, 45 лет, Ростов:

Строим дома из газоблоков. Арматурный каркас необходимо устанавливать в обязательном порядке, особенно для подвешивания стропил и для крепления бетонных плит. Недавно строила на даче хозяйственное помещение для птицы, в качестве строительного материала использовала шлакоблок.

Он устроил на нем кирпичную арматуру, потому что уверен, что «врач приказал» крепить ее ко всем строениям из стройматериалов на пенобетоне.

2.3 Устройство армопояса своими руками (видео)

Армопояс (или армирующий пояс, как его еще называют) — это армированная монолитная конструкция, полностью повторяющая контур несущих стен дома по периметру и служащая для их усиления и правильного перераспределения нагрузок. Заливка бронепояса в доме из газобетона — обязательное условие для гарантии прочности постройки. О его устройстве, утеплении и армировании мы подробно поговорим в сегодняшней статье.

Если рассматривать прочностные характеристики таких материалов, как газобетон, газобетон, арболит, то станет ясно, что сами эти материалы достаточно хрупкие, поэтому при точечном ударе по ним с большой нагрузкой они легко могут разрушиться. .

В процессе строительства дома нагрузка на его стены постепенно увеличивается как сверху, так и снизу в виде подвижек грунта и неравномерной усадки. Последний элемент — крыша — также оказывает значительное боковое (расширяющееся) давление на стены.Отсутствие армирующего пояса в этом случае может привести к трещинам в стенах дома, а также к их полному разрыву и разрушению.

Армопояс, образуя жесткий каркас и связывая все стены вместе, принимает на себя нагрузки от верхних этажей и крыши и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при дополнительных серьезных нагрузках на здание.

При возведении одноэтажных армопояс начинают заливать после окончательного возведения стен, перед установкой кровли. В этом случае, как правило, в бронепояс закладывают шпильки, к которым крепится кровельный мауэрлат. Это позволяет жестко «привязать» крышу к коробке дома.

Если в доме более одного этажа, то армопояс заливается после устройства каждого последующего этажа под плиты перекрытия и в конце, перед устройством кровли.

Нужен ли армопояс для деревянных полов?

Как уже говорилось выше, бронепояс нужен для правильного распределения нагрузки от тяжелых полов на стены здания. Но что делать, если в качестве пола в доме использовать не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в несколько раз меньше бетонного?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующей конструкции.В этом случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а концы балок, как правило, выходят наружу.

Без воздействия больших нагрузок такой подход может быть оправдан, но в большинстве случаев отсутствие бронепояса в таких домах является признаком отсутствия строительного проекта. Такая конструкция может стоять без повреждений десятилетиями, но при превышении нормативных нагрузок местное давление бруса на газобетон может привести к образованию трещин и его разрушению.

Как сделать армопояс в доме из газобетона

Перед тем, как приступить к строительству дома, важно помнить, что армированный пояс — это железобетонная конструкция, поэтому после его монтажа бетону необходимо не менее 28 дней, чтобы просохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько арматурных поясов в вашем доме) не нарушили ход строительства.

Ширина бронепояса, как правило, выбирается равной ширине газобетонного блока, но в этом есть свои особенности. Затвердевший бетон является серьезным мостиком холода, ведущим к утечке тепла из дома, поэтому необходимо предусмотреть тепловой разрыв, который будет перекрывать поток холода извне.

Если дом утеплен из газобетона снаружи по технологии мокрого фасада, то у самого утеплителя будет тепловой разрыв, предохраняющий здание от теплопотерь.

Если утепление фасада не планируется, либо предусмотрен фасад с вентиляционным зазором, то утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол, либо пенополистирол кладут в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

Опалубка для армопояса

Первым этапом создания бронепояса в доме из газобетона является установка опалубки.На этом же этапе необходимо предугадать, какой будет высота армопояса, с учетом этого подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и соответствует высоте стандартного газобетонного блока.

Существует два принципиально разных подхода к опалубке арматурной ленты. В первом случае в качестве опалубки могут использоваться специальные П-образные блоки заводского изготовления, представляющие собой обычные газобетонные блоки с выделенными П-образными полостями.

Ряд таких блоков укладывается на стеновые блоки обычным способом, в них укладывается арматура и заливается бетон. После высыхания получается готовый армированный пояс, который в том числе защищен от образования мостика холода наружным слоем из газобетона. Толщина наружной стены в таких блоках больше внутренней, что придает им теплоизоляционные свойства.

Такие блоки достаточно дороги, поэтому часто на стройплощадках используются обычные газобетонные блоки с проделанными вручную пазами по размеру П-блоков, так как газобетон легко обрабатывается специальной пилой по газобетону.

Второй случай — традиционная опалубка из досок или деревянных панелей, вроде. Монтируется из досок толщиной 20 мм или из листов фанеры. Обычно нижний край опалубки с двух сторон крепится непосредственно к газобетону, а сверху скрепляется деревянными блоками с шагом 60-100 см.

Обязательным условием в этом случае является выравнивание опалубки для армированного пояса во всех плоскостях, так как литой армирующий пояс будет основой для плит перекрытия, или для кровельного мауэрлата.

На этом этапе необходимо изготовить силовой металлический каркас из бронепояса, который придаст основную прочность всей конструкции. При армировании бронепояса необходимо соблюдать несколько основных правил:

Схемы усиления Г-образных уголков и Т-образных упоров бронепояса показаны на рисунке ниже.

Распространенная ошибка начинающих строителей — использовать для обычных частных домов фурнитуру диаметром более 12 мм.Такой подход ошибочен, поскольку использование более толстой арматуры уже не приводит к увеличению прочности бронепояса, а увеличивает затраты на его приобретение.

Также рекомендуется использовать зажимы для каркаса арматуры. Хомуты нужны, чтобы при заливке бетона не сдвигалась арматура и ее оголение. На этом же этапе происходит укладка и закрепление утеплителя в опалубке.

Заливка бетона в опалубку — важнейший этап создания армированного пояса в доме из газобетона.Для заливки бронепояса проще всего использовать покупной бетон. Обычно для этой цели используются марки М200 или М250. Его долговечность достаточна для частного строительства с запасом.

Удобнее всего, если бетон на объект доставляется миксером вместе с бензонасосом. Бетононасос забирает готовую смесь из миксера и с помощью длинной гильзы подает ее прямо к точке застывания. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и трудозатраты.

Как происходит заливка бетононасосом можно посмотреть на видео:

Если невозможно использовать заводской бетон, его замешивают вручную. В этом случае нужно обращать особое внимание на постоянство соотношения компонентов во всех смесях, чтобы получить однородный состав по всей длине армопояса.

Особое внимание следует обратить на то, что армопояс следует заливать единовременно во избежание разрывов и неоднородностей.При использовании миксера этого легко добиться, но при ручном замесе бетона нужно заранее спланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку необходимо встряхнуть смесь с помощью специального строительного вибратора. Это позволит удалить весь воздух наружу, что при затвердевании бетона может вызвать образование воздушных карманов, что приведет к потере прочности бронепояса. В этом случае следует стараться не касаться якоря вибратором, чтобы не изменить его положение.

После заливки армопояса бетону требуется время, чтобы набрать марочную прочность. Обычно это занимает 28 дней. После этого можно приступать к укладке плит перекрытия, либо установке кровли.

Надеемся, что статья была полезной. Если возникнут вопросы, оставляйте их в комментариях, мы постараемся найти ответ вместе.

Газобетон — отличная альтернатива кирпичу. Однако, к сожалению, значение показателя прочности газобетонных блоков намного ниже.Материал плохо держит на своей поверхности застежки.

Кладка из газобетона имеет свои особенности:

1. Стены должны возводиться на прочном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру здания стены укрепить армированным поясом из железобетона.

При проведении строительных работ с нарушением технологических правил возможно растрескивание блоков под действием кровельного давления.

Стоимость армопояса

Армированный пояс — это монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под действием нагрузок. Технология усиления стеновой поверхности объекта подразумевает прокладку разгрузочного пояса между перекрытиями каждого этажа и в месте перекрытия кровли.

Для обеспечения работоспособности армопояса его состав должен быть:

1. Непрерывный.
2. В кольцевом стиле.
3. Закрыто.

Основные компоненты армопояса:

• Арматурный каркас.
• Бетонная смесь.
• Опалубка или блоки.

Назначение структуры:

• Для распределения несущей нагрузки от дополнительных перекрытий или крыш по стенам для придания им прочности.
• Для защиты фундамента и стен от трещин.
• Повышение пространственной жесткости здания.

Конструкция обеспечивает прочность и надежность несущих стен, повышает устойчивость конструкции к воздействию ветра, перепадов температур, сейсмических колебаний, усадке грунта и самого объекта строительства.

Армопояс габариты

Размеры бронепояса зависят от конструктивных особенностей строительного материала, к которому он должен крепиться. Стена может быть закрытой или открытой. Для каждой категории строители рассматривают свои конкретные требования к размеру конструкции.

1. Внутренняя конструкция усилена армированным поясом, ширина которого соответствует толщине стены.
2. При усилении дома снаружи ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
3. Минимальная высота конструкции соответствует ста пятидесяти миллиметрам. Этот показатель не может быть больше ширины стены.

Варианты создания бронепояса

Установить разгрузочную ленту для стен из газобетонных блоков можно несколькими способами:

1. С деревянной опалубкой.
2. Использование дополнительных блоков.

При сравнении этих двух способов можно отметить, что оборудование стен армированным поясом с использованием деревянной опалубки технологически сложнее. Второй способ, с помощью дополнительных блоков, намного проще, но в него придется вложить больше средств из-за использования дорогостоящего стройматериала.

Лента разгрузочная не проложена:

• Для монолитной железобетонной конструкции.
• Под деревянным полом, поддерживаемым блоками.

На всякий случай достаточно залить под балки бетонные площадки толщиной пять сантиметров, которые играют опорную роль, что надежно защитит строительные блоки от пробивки.

В железобетонных конструкциях нет смысла в дополнительной защите ввиду равномерного распределения нагрузки на стены

Создание бронепояса с использованием опалубки

Опалубка разгрузочной ленты представляет собой деревянный каркас.Делается из обрезков досок, скрепленных снаружи.

После полной сборки опалубки ее нижнюю часть крепят к стене саморезами, а верхнюю — поперечными стяжками досок с интервалом от восьмидесяти до ста сантиметров. Стяжка нужна для того, чтобы конструкция была надежнее, иначе при заливке бетона она может деформироваться или раздавиться.

Перед возведением конструкции стоит побеспокоиться о закупке необходимых строительных материалов:

1. Доска обрезная толщиной не менее трех сантиметров и брус 40х40 для изготовления опалубки.
2. Гвозди для крепления панельной конструкции к стене.
3. Гибкая проволока для усиления конструкции.
4. Арматурные стержни диаметром двенадцать миллиметров.
5. Пенополистирол для утепления.

Подержанный строительный инструмент:

1. Дрель.
2. Ножовка по металлу.

Технология строительства опалубки

Технологический процесс предполагает выполнение работ в несколько этапов:

1. Подготовка деревянных досок.
2. Укладка слоя пенополистирола между стеной дома и деревянной панелью для утепления.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительное крепление элементов деревянной конструкции саморезами и проволокой.
5. Арматурный каркас в сборе. Изначально внутрь деревянных щитов следует уложить шпильки усиления. Гибкая проволока используется для соединения с каркасом арматуры.Не рекомендуется крепить арматуру между собой сваркой из-за ржавления материала внутри бетона.
6. Заливка цементным раствором.

Арматура

Арматура изготавливается из стержней арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса:

1. При горизонтальной укладке штанг.
2. В скреплении их внахлест гибкой вязальной проволокой по всему периметру стены.
3. В обвязке стыков кольцами из проволоки диаметром шесть миллиметров.

Связывание стержней арматуры должно производиться непосредственно в опалубке. Когда закончите, арматурный каркас будет тяжелым. Когда конструкция собирается отдельно, поднимать и размещать ее будет сложно. Между газобетонными блоками и рамой разгрузочной ленты рекомендуется укладывать прослойку из камней или кирпича.

1. Заливка бетона

При покупке сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

При отсутствии в магазине продукции требуемых характеристик, вы можете приготовить ее самостоятельно, используя следующие пропорции в соотношении компонентов:

• Щебень — 4,8 части.
• Цемент — 1 часть.
• Песок — 2,8 части.

Для увеличения плотности состава щебень можно заменить щебнем. После смешивания сухих элементов небольшими порциями добавляем воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

Технология бетонирования предусматривает нормативы выполнения работ, которые необходимо выполнить для получения желаемого функционального результата:

1. Заливку следует проводить за один цикл без перерыва, избегая частичного высыхания бетонного слоя.
2. Следует избегать в растворе для заливки пузырей с пустотами, которые в будущем при высыхании смеси снизят прочностные характеристики конструкции.
3. После заливки рекомендуется утрамбовать бетон при помощи перфоратора со специальной насадкой.Также для устранения пустот в растворе используется вибромашина, а если она отсутствует, необходимо будет удалить пузырьки воздуха, сшив раствор фурнитурой.

2. Построение разгрузочной ленты из блоков

Опалубкой могут служить не деревянные конструкции, а блоки из пенобетона П-образной формы. Обязательным условием для такого строительного материала является наличие внутренней полости, которая необходима для укладки каркаса из арматуры и заливки бетона.

Блоки лоткового типа укладываются в штабель такой же ширины, как и стены. Такой пояс удобно приставлять к наружным стенам за счет дополнительной изолирующей функции, исключающей образование «мостиков» холода.

3. Что требуется

Способ прост и требует предварительного приобретения строительного материала — дополнительных блоков толщиной десять сантиметров. Перед покупкой следует рассчитать необходимое количество материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления бронетранспортера с дополнительными блоками

1. Установка дополнительных блоков на стену обычным способом.
2. Армирование центральной части стройматериалом.
3. Заливка полученной конструкции цементным раствором.

Армопояс кирпичный

Загрузочная лента может быть изготовлена ​​из кирпичной кладки, армированной сеткой. Он менее надежен, чем бетонный, и применим только для небольших хозяйственных построек.Для повышения показателей прочности кирпичной конструкции рекомендуется использовать арматуру или металлическую сварную сетку.

Особенности строения:

1. При использовании арматурной сетки с диаметром поперечного сечения пять миллиметров рекомендуется укладывать ее через четыре ряда кирпичей.
2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
3. Высота конструкции зависит от типа строительного материала стен дома и от типа кровли.Средний размер конструкции для стены из газоблоков — сорок сантиметров.

Укрепление стен кирпичом со встроенной арматурной сеткой не может полностью заменить придание надежности конструктивным элементам с помощью железобетонного аналога.

Утепляющий армопояс

Самая главная особенность газобетона — низкая теплопроводность, что обеспечивает отсутствие фактора промерзания построенной из него конструкции даже при минимальной температуре окружающей среды.Поэтому при возведении армирующей конструкции важно, чтобы она не нарушала теплоизоляционные свойства дома.

В холодное время года, а также в периоды резких перепадов температур на армированном поясе может образовываться конденсат. Во избежание этого явления рекомендуется проводить работы по утеплению конструкции.

Пенополистирол, пенополистирол и минеральная вата могут использоваться в качестве теплоизоляционных элементов.В некоторых случаях используются газобетонные блоки с перегородками. При использовании минеральной ваты следует оставлять небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы по организационным работам по утеплению объекта:

1. При возведении конструкции с целью ее последующего утепления ее следует проводить с отступом от внешнего края стены, а не по всей ее ширине.
2. Минимальная ширина разгрузочной ленты должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров при использовании кирпича.
3. Образовавшееся свободное пространство после заливки армированного пояса следует залить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с необходимыми размерами.

1. При заливке цементным раствором следить, чтобы элементы армированной сетки не касались стенок опалубки.
2. Для увеличения функциональности армированного пояса каркас арматуры устанавливается на поверхность с помощью уровня.
3. Прочности бетона после заливки способствует периодическое увлажнение, особенно в жаркую погоду.Рекомендуется ежедневно увлажнять структуру в течение пяти дней. Наилучший эффект достигается при накрытии влажной поверхности полиэтиленовой пленкой.
4. Снять опалубку можно за неделю, но по назначению она заработает только через две недели, когда цементная смесь полностью затвердеет.
5. Если вы планируете изолировать разгрузочную ленту, то не следует делать это заподлицо со стеной. Специалисты рекомендуют сместить опалубку внутрь для дальнейшего заполнения образовавшейся ниши теплоизоляционным материалом.
6. Не нужно тратиться на армированный пояс, если под фундаментом находится не насыщенный водой твердый грунт, кирпичные стены, а также при строительстве одноэтажного дома с деревянными балками, а не железобетонными панелями.

Build Ural — Новости

03 марта 2020 Новости

Plastblock — современное оборудование для производства строительных материалов из полистиролбетона самого широкого ассортимента: стеновых, перегородок, крупногабаритных блоков, стеновых железобетонных панелей, перемычек, плит перекрытия; есть новинки, пользующиеся повышенным спросом — сухие полистиролбетонные смеси «Локрафт», «Унбетформ» и «Вармарокс», а также ряд перспективных продуктов на их основе.

Завод «Пластблок» более 20 лет занимается производством пенополистиролбетонных блоков, а также изготовлением накладок, перемычек, лотков для армопояса и многих других строительных материалов из полистиролбетона. Цена предприятия находится в г. Верхняя Пышма, в непосредственной близости от Екатеринбурга. Производственная площадка оснащена необходимой инфраструктурой для подъездных и погрузочно-разгрузочных работ всеми видами транспорта.

Завод полистиролбетона работает как со строительными компаниями, так и с частными лицами.Компания предлагает блоки из полистиролбетона, изготовленные в полном соответствии с требованиями ГОСТов в Екатеринбурге, по выгодной цене. Также предусмотрены удобные условия доставки и оплаты, в том числе в кредит.

Полистиролбетон, производимый на заводе «Пластблок», является разновидностью ячеистого бетона. Блоки состоят из гранул полистирола, цемента, пластификаторов и ряда других добавок. Это экологически чистый строительный материал с оптимальным соотношением цены и качества.Благодаря небольшому весу установка одного блока в среднем занимает около 3 минут, что значительно сокращает время строительства. Материал обладает отличным шумопоглощением и низкой теплопроводностью. Срок службы здания из полистиролбетона — более 100 лет!

Основные преимущества полистиролбетона:

• Экологичность и безопасность;
• Долговечность;
• Теплоизоляция;
• Огнестойкость;
• Легкий вес;
• Пластик.

На выставке Build Ural 2021 завод Пластблок представит строительные смеси из полистиролбетона — Lokraft, Unbetform и Warmarox.

Вармокс — универсальный материал, используемый для теплоизоляции различных элементов зданий и сооружений. Обладает всеми достоинствами полистиролбетона: высокими тепло- и звукоизоляционными свойствами, прочностью, долговечностью, морозостойкостью. Смесь удобна в использовании. Чаще всего Вармокс применяют для утепления чердачных и межэтажных полов.

Unbetform — это сухая смесь для приготовления полистиролбетона, которая используется для стяжки пола. Благодаря свойствам Unbetonform пол теплый, даже с хорошей звукоизоляцией. Такой пол никогда не скрипит, а также не боится воды и никогда не гниет. Кроме того, Unbetonform не привлекает грызунов, а значит, эти полы прослужат более ста лет.

Локрафт — еще один вид сухой смеси для приготовления полистиролбетона от завода Пластблок.Применяется для конструктивного строительства с монолитной конструкцией. Lokraft обладает всеми качествами полистиролбетона, поэтому стены с его использованием будут прочными и теплыми без дополнительной теплоизоляции и звукоизоляции. В последнее время Lockraft используется как теплый клей для заполнения стыков между блоками. В отличие от обычного блочного клея Lokraft, как и все изделия из полистиролбетона, сохраняет тепло, исключая появление мостиков холода, а его расход значительно ниже, чем при использовании обычного клея.

Помимо указанных смесей, Plastblock представит большой мегаблок и перегородочный блок. Армированные МЕГАпластблоки — это крупногабаритные стеновые блоки повышенной прочности и надежности. Это блоки из качественного полистиролбетона, удобные и быстрые в возведении как малоэтажных, так и многоэтажных домов. Армированный МЕГАпластблок обладает прекрасными качествами — он огнестойкий, экологически чистый, имеет повышенную огнестойкость, влагостойкость, прост в обработке, имеет отличную звукоизоляцию, прост в установке и обработке.

Устройство мансардной крыши по схеме частного дома. Делаем красивый мансардный этаж своими руками. Основные виды мансард

Стремясь эффективно использовать всю имеющуюся площадь загородного дома, многие хозяева обустраивают чердак. При этом нужно быть готовым к обустройству крыши определенным образом. По своей сути чердак представляет собой переоборудованный чердак и требует определенных дизайнерских решений, а также некоторых изменений в теплоизоляции и кровле.В целом конструкция мансардной крыши загородного дома мало чем отличается от устройства крыш других типов. Но в силу эксплуатационных характеристик мансардной крыши и предъявляемых к ней требований необходимо иметь знания и понимание специфики устройства кровли этого типа.

Виды мансардных крыш

Как и любые строительные работы, возведение мансардной крыши начинается со стадии проектирования и выбора наиболее подходящей мансардной крыши для конструкции, ее типа и типа.Для мансарды используют односкатные или обыкновенные и ломаную двускатную крышу. К тому же используемые материалы и особенности конструкции самой кровли влияют на внешний вид кровли.

В зависимости от конструктивных особенностей самого здания при возведении мансарды используется несколько типовых решений кровли. Мансардные крыши: фото и описание

• Двускатная крыша для одноуровневой мансарды. Такой вариант представляет собой обычную двускатную крышу, под которой устраивается чердак.При проектировании и строительстве не возникает больших трудностей за счет простоты расчетов и легкости работ по возведению стропильной конструкции. Главный недостаток такой кровельной конструкции — небольшой интерьер мансарды с довольно низкими потолками.

• Скатная двускатная крыша для одноуровневой мансарды. В отличие от обычной двускатной крыши для мансарды, ломаная конструкция использует 4 скатные плоскости, расположенные под разными углами. Этот тип конструкции крыши несколько сложнее спроектировать и построить, но его неоспоримым преимуществом является полноразмерный интерьер.

• Одноуровневая мансардная крыша с подвесными консолями. Конструкция этого типа кровли более сложна по сравнению с предыдущими. Но просторное помещение и полноценные вертикальные окна компенсируют недостатки в сложности дизайна и строительства. Особенностью конструкции мансарды с такой крышей является ее смещение и выход за одну из сторон дома, при этом крыша больше похожа на скатную крышу.

• Двухуровневая мансардная крыша со смешанным типом опоры.Крыши этого типа сложнее всего спроектировать и построить. Такие крыши проектируются совместно с домом в целом за счет многоуровневого размещения комнат.

Различные конструкции световых люков по конструкции мало чем отличаются от обычных скатных крыш. Конечно, есть определенные конструктивные особенности, но в целом они такие же, как двускатные или односкатные, и состоят из следующих основных элементов:

. Крыша … Внешняя часть кровли, служащая защитой от различных погодных условий.

. Обрешетка … Чаще всего деревянные доски, к которым крепится кровля, а также изоляционные материалы.

. Конечный прогон … Верх всей стропильной конструкции.

. Стропила … Это ребра жесткости всей конструкции крыши, они могут быть многослойными и подвесными. Для кровли мансарды применяют многослойные стропила.

. Мауэрлат … Этот конструктивный элемент состоит из балок, уложенных по периметру внешних стен и соединенных со стенами с помощью специальных креплений. К мауэрлату крепится вся стропильная конструкция.

. Диагональные стяжки … Для обеспечения надежности и прочности всей стропильной конструкции стропила соединяются с продольными балками и вертикальными стойками с помощью диагональных стяжек или скосов.

. Внутренние опоры … Для устойчивости крыши стропила и / или коньковая балка поддерживаются вертикальными балками.

. Изоляционный слой … В связи с тем, что кровля чердака и внутренние помещения представляют собой практически одно целое, между кровлей и стенами помещения укладывается многослойный изоляционный пирог для поддержания температурно-влажностного режима. Утеплитель состоит из гидроизоляции и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции. Кроме того, правильная изоляция мансардной крыши также важна для сохранения самой кровли.

Технология строительства мансардных крыш

При проектировании и возведении мансардной крыши многие строители и проектировщики, неосознанно или как-то выполняя свою работу, допускают серьезные ошибки в утеплении, вентиляции и стропильных конструкциях. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, а крыша начинает протекать или полностью рушится. Происходит это из-за нарушения технологии возведения мансардной крыши.

В связи с тем, что крыша мансарды максимально притягивается к стенам внутреннего пространства, и получить отличные показатели теплоотдачи в этом случае достаточно сложно, вся конструкция мансардной крыши должна иметь отличную теплоизоляцию, вентиляция и правильно возведенная стропильная конструкция из дерева, обработанного противопожарными средствами.

Чтобы крыша мансарды была надежной и долговечной, необходимо знать следующее:

• толщина стропил должна быть более 250 мм.Для таких стропил можно использовать клееный брус;
• используют в качестве теплоизоляции материалы, которые не потеряют своих свойств в случае повышения влажности. Например, экструдированный пенополистирол или пеностекло;
• между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с дефлекторами и вытяжками, через которые воздух будет циркулировать под всей поверхностью кровли;
• с внутренней стороны по всей поверхности теплоизоляции необходимо оборудовать слой пароизоляции;
• с внешней стороны стропил укладывается слой гидроизоляции под кровлю и при необходимости слой звукоизоляции.

Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

Большая толщина стропил требуется для возможности укладки слоя теплоизоляции толщиной 20 см между ними, а это в свою очередь влечет за собой увеличение массы всей конструкции крыши, за которую держатся стропила. самих себя.

Древесина всей конструкции обрабатывается специальными средствами для защиты от огня и микроорганизмов, что является строгим требованием СНиП.Это убережет его от поражения грибком и увеличит срок его службы.

Если использовать для теплоизоляции такие популярные материалы, как минеральная и стекловата, можно только выиграть в удобстве монтажа и осветлении всей конструкции в целом. Но вата, какая бы она ни была, — это вата, которая, как губка, впитывает воду, слеживается и теряет свои изоляционные качества. Если вы выбираете любой другой материал, кроме пенополистирола и пеностекла, следует ориентироваться на полную влагостойкость, низкий коэффициент теплопередачи и относительно небольшой вес.

Толщина утеплителя 20 см необходима, потому что в наших широтах зимой очень холодно, а летом очень жарко. А особенность конструкции мансарды — большие теплопотери зимой и быстрое прогревание помещения летом. Большой слой теплоизоляции предотвратит потерю тепла и проникновение в интерьер. Но это только одна из причин, вторая — безопасность кровли. Дело в том, что тепло, уходящее зимой из их помещения, нагревает крышу, на которой лежит слой снега, и частично заставляет его таять, а снег является естественным утеплителем.Растаявший снег при минусовых температурах превращается в лед, не имеющий каких-либо теплоизоляционных свойств, утяжеляет кровлю и в конечном итоге разрушает саму кровлю. А поскольку за один день может пройти до 100 циклов оттаивания и замораживания, рубероид выйдет из строя всего за один сезон. Летом в комнате становится невероятно жарко и душно, и кондиционер, а то и два, обязателен. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.

Полная вентиляция крыши не менее важна.Он поможет охладить крышу как летом, так и зимой, а также удалит лишнюю влагу из-под крыши. Все это обеспечит комфортное проживание в мансардном помещении, защитит от появления плесени, грибка и гнили, а кроме того убережет кровлю от разрушения зимой.

По паро-, гидро- и звукоизоляции все просто. Пароизоляция позволяет лишней влаге проходить через себя со стороны помещения и предотвращает ее проникновение извне, гидроизоляция защищает теплоизоляционные материалы и помещение от случайного попадания влаги.А звукоизоляция снижает уровень шума от дождя, града и ветра на поверхности крыши.

Поэтапное строительство мансардной крыши

Выполнение всех работ по созданию крыши для мансарды требует от строителей определенного опыта в этой области. В отличие от обычных скатных крыш возвести мансардную крышу своими руками несколько сложнее из-за расположения угловых окон в самой крыше и ломаной конструкции скатов. Чтобы осуществить строительство мансардной крыши своими руками, необходимо придерживаться следующих этапов работ:

Типовой дизайн

Первое, что нужно сделать, это разработать проект крыши.Для этого можно обратиться к специалистам или, если хорошо владеете компьютером, сделать все самостоятельно в архитектурной программе. Также на этом этапе производятся все необходимые расчеты нагрузок, угла наклона скатов кровли и т. Д. Чтобы все сделать правильно, за необходимой информацией стоит обратиться к такому документу, как СНиП «Нагрузки и воздействия».

Возведение стропильного каркаса

Этот этап работ является наиболее кропотливым, и чтобы мансардная крыша была сделана качественно своими руками, потребуются совместные усилия 3-4 человек.Возведение мансардной крыши начинаем с укладки и крепления мауэрлатов по всему периметру дома, используя брус сечением 100х100 мм.

Фотография конструкции мансардной крыши:

После этого устанавливаем каркас для чердачного помещения, стойки которого также будут выступать опорами для стропильной конструкции. Для этого используем брус сечением не меньше сечения продольных балок, на которые будут опираться стойки. Первым делом необходимо установить вертикальные стойки в начале и в конце постройки.Крепим их к продольным балкам с помощью специальных штампованных металлических уголков и саморезов. Чтобы облегчить все работы по креплению, воспользуемся отверткой. Теперь поверх стоек надеваем перемычку и закрепляем.

Протягиваем шнур между двумя получившимися арками, и если все сделали правильно, то будет строго по горизонту, если нет, придется одну из арок разобрать, немного подрезать и переустановить. Теперь по натянутому шнуру устанавливаем аналогичные арки со ступенькой, которая предусмотрена для стропил.Соединяем получившиеся арки перемычками, которые фиксируем штампованными уголками или гвоздями.

Собрав каркас будущего интерьера, приступаем к монтажу стропил. Начинаем с тех, которые имеют наибольший угол наклона и находятся на одном уровне с каркасом мансардного помещения. Здесь нет особых сложностей. Стропильная балка нарезается на нужную расчетную длину, в основании балки вырезается паз для установки на мауэрлат, а верх срезается под определенным углом.После этого каждое стропило устанавливается на место и крепится к основной конструкции.

Следующий шаг немного сложнее, так как вам придется установить верхние стропила. Сложность заключается в соблюдении определенного угла и центрировании всей конструкции. Чтобы облегчить задачу, можно предварительно из двух длинных досок сделать шаблон, который будет в точности повторять будущие соединенные стропила. Используя этот шаблон, вырежьте стропила на земле и затем установите их на место. Алгоритм установки стропил такой же, как и для арок межкомнатного каркаса.

По окончании монтажа стропильной конструкции прибиваем обрешетку. Для обрешетки можно использовать как обычные доски, так и листы фанеры или ДСП. Это уже будет зависеть от типа кровельных материалов.

Изготовление изоляционного торта

Установив стропила и обрешетку, приступаем к созданию изоляционного слоя. Для этого в первую очередь на внутреннюю часть стропил кладем пароизоляцию и фиксируем ее к стропилам скобами.Далее укладываем теплоизоляционный материал и внимательно следим, чтобы он прилегал вплотную к стропилам и не оставлял зазоров. Поверх теплоизоляции с шагом 50 см засыпаем обрешетку, которая будет удерживать на себе всю теплоизоляцию.

С внешней стороны стропил укладываем слой гидроизоляции, который защитит от случайного проникновения влаги. В завершение укладываем кровлю поверх гидроизоляции.

Строительство мансардной крыши: видеоурок

Разнообразие готовых проектов мансардных крыш очень обширно.Они могут быть с окнами и без окон, закругленными или строго прямыми, с одним скатом или несколькими. Но какой бы ни была крыша мансарды, для ее возведения потребуются знания и навыки мастера строительства.

Стремясь максимально эффективно использовать имеющееся пространство в своем загородном доме, хозяева рано или поздно приходят к обустройству мансарды. Более того, многие мечтают справиться с этим самостоятельно.

Но знают ли они только, что построенная своими руками мансардная крыша на самом деле будет надежной и долговечной только при соблюдении определенных правил и требований при ее строительстве.Было бы не совсем правильно сказать, что возведение мансардной крыши по технологии сильно отличается от возведения других крыш, однако определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками — прекрасная возможность расширить полезное пространство в частном доме. Каковы будут размеры пространства, заключенного между фронтоном здания и скатами крыши, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаным скатом

Кровля мансардного типа бывает нескольких типов:

Сарай. Это самый простой вариант, однако на практике его применяют редко, по большей части, для изготовления чердаков на небольших загородных домах.

Проекты двухскатных мансардных крыш

Различают двускатные крыши: двускатные и ломаные. Фронтон, пожалуй, пока что не имеет себе равных по популярности. Ни его конструкция, ни постройка своими руками, как правило, особых сложностей не вызывают.

Мансарда с двускатной крышей

Схема мансардной крыши с симметричной двускатной системой достаточно проста. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. Несущая конструкция мансарды двускатной крыши включает наклонные или висячие стропила.

На заметку: для построек шириной до 6 м оптимальным считается вариант классической кровли с уклоном 45 градусов. Для более широких подойдут заостренные — с углом наклона 60 градусов.

Конструкция двускатной крыши

Наклонная мансардная крыша отличается от двускатной наличием на каждом из скатов двух наклонных плоскостей, пологих и крутых. Наклон верхней примерно 20-30 градусов, нижней 60-80 градусов. Это экономичный вариант для частного дома, ширина которого не более 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но окупается полноценной площадью мансардного этажа, которая позволяет оборудовать спальню, детскую, кухню и т. д.внутри. Тип состоит из ферм, в которых стропила укрепляются стойками, а нижний пояс становится основой мансардного этажа. Точки перелома закреплены растяжками.

Устройство мансардного этажа скатно-щипчатой ​​кровли

Другой вид фронтона — полушат. Его можно спроектировать как единое целое, как обычную симметричную стропильную конструкцию, опирающуюся на мауэрлат, с той лишь разницей, что над его фронтоном есть небольшие откосы.

Четырехскатная мансардная крыша

Конструкция четырехскатной крыши позволяет оборудовать под ней дополнительный этаж — просторный и удобный. Установить четырехскатную мансардную крышу, безусловно, сложнее, чем сделать двускатную систему. Его стропильная система считается самой сложной. Особого подхода требует размещение мансардных окон. В вальмовой кровле их обычно устанавливают в плоскости кровельного пирога. Красивые обеспечивают эффективное освещение.

Важно: у такого решения есть, однако, определенный недостаток.Если окна не будут плотно закрыты в непогоду, помещение будет залито дождевой водой.

Вертикальные световые люки на датской шатровой крыше

Более практичным в этом смысле является датский вариант. В отличие от классических вальмовых, в их верхней части есть фронтоны, позволяющие организовать освещение мансарды с помощью обычных вертикальных окон.

Каркас вальмовой крыши с мансардой

У обычной вальмовой кровли стропила прямые, без изломов.Верхний конец угловых нервюр опирается на гребень, длина которого зависит, в частности, от планируемой стропильной системы. Шатровые крыши тоже сломаны. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезной площади мансардного этажа.

Палаточный чердак почти шатровый. Практически потому, что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть вальмовая крыша не имеет конька.

Куполообразная крыша

На этом разнообразие мансардных крыш не заканчивается.

• Многощипковые, которые представляют собой комбинацию нескольких фронтонов, имеют сложную геометрию с множеством перегибов.
• Конический, сводчатый, куполообразный с изысканным дизайном и т. Д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчета и заканчивая материалом покрытия, для которого нужно найти правильное решение.Необычная и особенная эстетика этих крыш, как правило, увеличивает количество наклонных перегибов, образующих множество внутренних углов (впадин). Каждый из них несет в себе потенциальную опасность для целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые вызывают протечки.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в данном случае практически невозможен без специальных навыков, поэтому если вы мечтаете иметь мансардную крышу своими руками, затем выберите проект с меньшим количеством сложных элементов, чтобы не столкнуться с необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкция мансардной крыши, по сравнению с обычной, отличается наличием множества дополнительных элементов, например, выходов на крышу или слуховых окон. Довольно часто проекты мансарды включают еще и балконы или террасы. Все это, конечно, несколько усложняет стропильную систему конструкции, вместе с этим ее расчет.

Мансардную крышу возводят не только при строительстве дома, это также может быть перестройка нежилого чердака в жилое отапливаемое помещение, и тогда его размеры и площадь могут быть сильно ограничены.Все это учитывается при выборе и расчете стропильной системы. В опорную систему помимо стропил, как правило, входят стойки, ригели, подкосы, подвесы, и для каждой из них необходимо правильно рассчитать сечение.

Крыша мансарды: чертежи каркаса мансарды

Расчет площади крыши

Следующим шагом является расчет площади самой крыши. Самые простые варианты — это односкатные и двускатные крыши. Для расчета площади используются элементарные формулы из школьного курса геометрии: длина и ширина пандуса умножаются.Для одинарного уклона это будет искомое значение, а для двойного уклона полученные значения складываются.

Возьмем для примера более сложную многоугольную поверхность. Для расчета площади все это условно разбивается на отдельные элементарные геометрические фигуры, вычисляется площадь каждой из них и складываются результаты.

План чердачной крыши поможет выделить цифры, необходимые для расчета.

Как без ошибок рассчитать уклон крыши

Как построить мансардную крышу, чтобы она была комфортной и теплой, но в то же время безопасной, устойчивой к различным воздействиям и в рамках подходящего вашим возможностям бюджета? При строительстве мансарды необходимо учитывать все требования в целом, так как они в той или иной степени взаимосвязаны.Например,

• при большом угле наклона нагрузка на стропильную систему значительно снижается. Это с одной стороны, но с другой, полезная площадь мансарды уменьшается, а материальные затраты значительно увеличиваются;
• чрезмерно малый уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. При этом увеличивается вес конструкции, за счет чего значительно увеличивается нагрузка на фундамент.

Соотношение между углом наклона и стропильной системой

При расчете угла наклона учитываются следующие факторы:

• климатические условия, в частности, уровень осадков на заданном участке, максимальные ветровые и снеговые нагрузки;
• архитектурное решение;
• конструктивных особенностей дома и мансарды;
• рубероид.

На заметку: для двускатной крыши оптимальным считается уклон 45 градусов, а для ломаной — 60 для нижнего и 30 для верхнего ската соответственно.При таких параметрах, при продуманном интерьере можно получить удобную для проживания комнату.

Формулы расчета угла наклона вальмовой крыши

Для индивидуального расчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, вы легко можете рассчитать длину стороны и значение прилегающего угла.В расчетах используются таблицы Брадиса, позволяющие найти сам угол по значению тангенса.

Как правильно построить мансардную крышу

Итак, как сделать чердачную крышу, чтобы пространство под ней стало максимально удобным и полезным? Мы не будем акцентировать ваше внимание на описании и расчете стропильной системы и начнем пошаговое описание сборки мансардной крыши с установки мауэрлата.

Мауэрлата представляет собой квадратную балку (100×100 или 150×150 мм), удерживающую всю конструкцию крыши.Более того, он равномерно распределяет нагрузку на фундамент и конструкции здания. Его необходимо тщательно закрепить. Например, в кирпичных домах заливается балка из монолитного бетона, в которую монтируются шпильки крепления, на которые монтируется мауэрлат.

Мауэрлат крепится к стене

Чтобы построить скатную крышу мансарды, сначала нужно обзавестись каркасом для стен. Это конструкция из вертикально установленных опорных стоек с горизонтальными фермами. Их высота с учетом требований к чердачному помещению должна быть не менее 2 м.В дальнейшем стропильная система будет собираться на каркас, поэтому опорные стойки устанавливаются в соответствии с предварительно рассчитанным шагом стропил.

Возведение каркаса скатной мансардной крыши

Порядок монтажа следующий:

• П-образные стойки монтируются на фасадах здания;
• шнур протягивается между ними строго горизонтально, при необходимости стойки регулируются по высоте;
• с ориентиром на шнур, установить остальные арки;
• соедините их горизонтальными перемычками.

Установка стропил

Установка стропил начинается с максимального угла наклона.

Установка боковых стропил

В основании бруса вырезается паз, а верхняя часть срезается под определенным углом. Затем каждое стропило крепится пазом к мауэрлату, причем верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующим шагом будет установка верхних стропил.Здесь очень важно не нарушить выравнивание конструкции. Для этого можно сделать шаблон из длинных досок по оптимальному углу наклона этих стропил.

Шаблон верхнего стропила

Затем по шаблону для удобства сначала на земле изготавливают Г-образные конструкции, поднимают их на крышу и жестко фиксируют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, по которой равномерно распределяются нагрузки.

В зависимости от выбранного покрытия на стропила набивается сплошная или разреженная обрешетка.

Чердачный кровельный пирог

Технология возведения кровли чердачного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть, как на практике построить чердачную крышу своими руками. собственными руками. В видеоматериалах также представлено, как правильно выполнить крепеж.

Устройство мансарды позволяет расширить полезную площадь дома. Сооружение с высокой скатной крышей будет смотреться солидно, а его возведение потребует меньше усилий, чем возведение двухэтажного дома.В статье речь пойдет о том, как сделать мансардную крышу дома своими руками.

Разновидности стропильных конструкций и крыш

Как сделать мансардную крышу дома, зависит в первую очередь от предполагаемой конструкции крыши.

Есть 2 вида крыш для организации мансарды:

• Стандартный двускатный … В конструкции крыши имеется 2 наклонных ската. Фронтоны в данном случае треугольные.
• Скатная крыша …Оба склона в этой конструкции делятся на 2. Фронтоны имеют пятиугольную форму.

Как сделать мансардную крышу

Устройство двускатной крыши намного проще. Но следует понимать, что мансарда в такой конструкции выйдет маленькой и с низкими потолками. Поэтому для выполнения этой задачи предпочтительнее наклонная крыша с углом наклона от 40 до 45 градусов. И чем меньше уклон, тем больше будет чердак. Но в этом случае необходимо дополнительное усиление конструкции, прилегающие балки между стропилами.

Существует 2 типа стропильных конструкций:

1. Гнездовые конструкции … В этом случае опорой для стропил служат только внешние стены.
2. Подвесные конструкции … В них дополнительная прочность дается за счет капитальных перегородок, на которые опираются стропила.

Принудительная версия может быть реализована, если таких разделов нет. Но в этом случае несущие стены будут иметь очень большую нагрузку.Поэтому устанавливать слоистые конструкции разрешается только в том случае, если расстояние между капитальными стенами не более 8 метров. Если это не так, то предпочтительнее организовать подвесные стропильные системы.

Как построить мансардную крышу с ломаным скатом? Для этого в основном устанавливают комбинированные типы конструкций. В них верхние стропила монтируются навесным способом, остальные — наслоенными. Такая конструкция наиболее рациональна для построек с невысоким уклоном кровли.

Организовать мансардное помещение с потолками 2 кв.5 метров нужно сделать крышу высотой до излома 3,1 метра. Предпочтительный уклон конструкции — 60 и 30 градусов. В верхней части стропил возможны углы от 15 до 45 градусов.

Установка мауэрлата своими руками

Мауэрлатом в строительстве называется нижняя опора кровли, которая устанавливается поверх несущих наружных стен. Это позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как самому сделать мансардную крышу.

Для организации двускатной конструкции необходимо закрепить мауэрлат с обеих сторон постройки, где расположены стропила. В этом случае нагрузка от крыши будет распределена по поверхности стен. Если конструкция крыши относительно легкая, то возможна установка мауэрлата под стропильные ноги. В остальных случаях его размещают по всему периметру стен.

Необходимо подготовить брус из хвойной древесины, который будет использован для изготовления мауэрлата.На материал рекомендуется нанести гидроизоляционный слой. Рубероид или битум отлично подходят для этой задачи.

Для крепления мансардной крыши своими руками к основанию используются шпильки с резьбой, рассчитанные на широкую шайбу. В его конструкции необходимо сделать отверстия, соответствующие размеру крепления. Шаг бурения не должен превышать 2 метра.

А теперь рассмотрим вариант, как сделать крышу мансарды своими руками, если дом кирпичный.Для установки мауэрлата на кирпичные стены используются деревянные дюбели. В кладке желательно оставлять карманы — специальные щели для укладки конструкции. В этом случае процедура установки будет проще. В кирпичную кладку можно поместить катанку, к которой без проблем можно будет прикрутить мауэрлат к основанию. Если вы планируете построить дом из бетонных плит или газобетона, то вам необходимо установить бронепояс с металлическими шпильками. Причем их длина должна быть такой, чтобы ее хватило на установку мауэрлата с последующей затяжкой стопорной гайки.

В деревянных конструкциях можно заменить стандартную опору брусом или верхним бревном сруба. Это еще один способ, как правильно сделать мансардную крышу.

Установка прогонов и подкосов

Балки — это дополнительные горизонтальные балки, предназначенные для усиления конструкции.

Виды трасс:

• Боковая … Такие прогоны укладывают по всему скату крыши. Их количество зависит от площади поверхности, а также от ее уклона.
• Коньки … Используется для поддержки верхней части стропил. Для скатных крыш использовать коньковые балки необязательно.

Инструкция по устройству мансардной крыши своими руками пошагово:

1. Первым делом установка мауэрлата.
2. Тогда нужно разместить на крыше временный настил, чтобы по нему удобно было ориентироваться.
3. Сейчас идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
4. Когда каркас закончен, на него нужно уложить стропила 50х150 мм. Подтяжки позволят укрепить конструкцию.

Установка стропильных ног

Существует 2 вида крепления стропил:

1. Раздвижная (ее еще называют шарнирно-сочлененной). В ней предусмотрены так называемые санки в креплении, по которым передвигаются стропила по мауэрлату. Подходит, когда есть возможность заселить дома.
2. Жесткий … В этом случае для соединения используются скобы с болтами или проволока с гвоздями.

Вариант, как правильно сделать чердак с раздвижным креплением, демонстрирует большую надежность, так как учитывает подвижность элементов кровли при проседании грунта. Раздвижное крепление пригодится при строительстве деревянного дома, для которого возможна усадка. Это поможет крыше «приспособиться» к движению здания.

Как правильно построить крышу

Рекомендация: чтобы понять расположение верхних стропил, стоит сделать временную стойку из балок.Его крепят к мауэрлату так, чтобы его верхушка располагалась по средней линии кровли. Такая конструкция будет подсказкой при выравнивании верхних стропил, что значительно облегчит задачу.

Необходимо сделать скошенную верхнюю часть мауэрлата. Желательно предварительно сделать из доски разбавитель. Затем нужно прикрепить его к бегу и обвести его контуры. И уже по полученной форме оформляем напиток. Такой подход сделает работу более точной.Теперь вы знаете, как построить мансардную крышу своими руками.

Мансардная крыша позволяет располагать жилое пространство непосредственно под крышей дома. Таким образом достигается значительная экономия строительных материалов. Для обустройства мансарды требуется тщательный расчет, подробная схема и строгое выполнение пошаговой технологии строительства. Защита от перепадов температур требует тщательного подхода к теплоизоляции чердака. Вентиляция кровли и подкровельного пространства защитит стропильные конструкции от воздействия конденсата и обледенения кровли.Анализ типичных ошибок при строительстве позволит избежать грубых просчетов при монтаже и качественно выполнить работу своими руками.

Особенности устройства мансардных крыш

При строительстве мансардных крыш, независимо от типа, требуется соблюдение баланса между прочностью и максимальным объемом жилого пространства под крышей. Крыша и стены здания испытывают постоянные нагрузки в виде общего веса конструкции крыши и кровельного покрытия, а также переменные нагрузки из-за действия ветра и веса снежного покрова.Максимальный объем жилого помещения достигается за счет увеличения угла наклона скатов, а также за счет изменения конструкции мансардной крыши. Например, изменение угла наклона двускатной крыши приводит к увеличению подкровельного пространства, и в результате мы получаем двускатную ломаную стропильную конструкцию. Для того, чтобы создать собственный проект мансарды, который будет соответствовать вашим требованиям, необходимо знать типы мансардных крыш, а именно:

1. Шатровая крыша обладает высокой устойчивостью к внешним нагрузкам, но имеет небольшую полезную площадь, которая может немного увеличится за счет срезанных под прямым углом к ​​откосу щипцов.

   Небольшой объем кровельного пространства увеличен за счет увеличения угла наклона откосов и вставки клещей

Двускатная крыша позволяет увеличить объем чердака за счет увеличения угла наклона скатов и является максимально экономичная, прочная и простая в изготовлении конструкция.

Большой угол наклона скатов позволяет избавиться от скопления снега из-за его скольжения, а жесткая конструкция выдерживает ветровые нагрузки.

Вальмовые или полувальмовые крыши имеют европейский вид и просторную жилую площадь.

Полувагонная конструкция обеспечивает просторное жилое пространство и красивый внешний вид.

Мансардная крыша многоскатного типа дает значительный выигрыш в полезной площади, но отличается сложной структурой стропильной системы.

Вариант плоскогубцев позволяет построить большой чердак с помощью плоскогубцев, нарезанных перпендикулярно друг другу.

Мансарда с наклонной двускатной крышей очень популярна в загородном строительстве, поскольку при относительно невысокой стоимости имеет максимальный жилой объем.К тому же углы наклона откосов обеспечивают минимальную снеговую нагрузку на стропильную систему.

Сломанная стропильная конструкция дает возможность получить полноценный второй этаж

Смешивание типов мансардных крыш дает эффект увеличения жилой площади, но отличается сложностью и дороговизной стропильной системы и плохой устойчивостью к ветровым нагрузкам .

Увеличение объема мансарды за счет различных стилей — интересное, но дорогое архитектурное решение.

Каждый вид стропильной конструкции мансарды имеет свои особенности, которые определяются расположением, формой и углом наклона откосов, а также способом соединения стропильных ног в точках крепления. Одной из особенностей мансардных крыш является стык наверху нескольких стропил, сходящихся под разными углами и скрепленных между собой через прогон или между собой. Для их стыковки используется временная опора в виде вертикальной стойки, которую после окончания сборки снимают.Такое соединение характерно для вальмовых, двускатных, вальмовых и полувальмовых крыш.

В случае соединения нескольких стропил в один блок используются боковые подкосы или вертикальные подкосы

Особенностью сборки скатной мансардной крыши является соединение в одной ферме пяти элементов стропильной системы. Это два стыка слоистых и подвесных стропил, продольной балки, стяжной и реечной.

В сочленении разнонаправленных стропильных элементов задается угол наклона откосов, а также размеры чердачного помещения

Для прочного соединения нескольких стропильных элементов необходимо использовать пропилы, болты, металлические пластины и уголки .

Еще одной особенностью мансардных крыш является то, что внутренняя граница мансарды проходит по вертикальным столбам, которые являются основой для укладки утеплителя и установки внутренней отделки, а также создают дополнительный узел прочности для стропильной системы наряду с подкосами и бортиками.

Очень важно выбрать наиболее подходящую для конкретных условий конструкцию стропильной системы, которая обеспечит большой объем чердачного помещения, удобство строительства и приемлемые затраты на строительные материалы.

Подготовка проекта начинается с выбора типа мансардной крыши, выбора угла наклона скатов и расчета параметров мансардной крыши. Все эти расчеты основаны на габаритах здания, а выбор сечения несущих элементов зависит от переменных и климатических нагрузок в вашем районе. Профессионально разработанный проект включает в себя все эти параметры, но стоит очень дорого, и работа над ним требует много времени, поэтому самому сделать чертежи будет намного проще.

Выбор конструкции мансардной крыши производится по критерию максимальной жилой площади и соответствует климатическим условиям местности

При выборе типа кровли важно учитывать снег и ветер. нагрузки, сложность стропильной системы и максимально возможный объем мансарды, который обеспечивает та или иная конструкция. На рисунке показано, что наиболее предпочтительным является вариант с покатой крышей (3) или двускатной крышей с приподнятыми стенами (2).

Схема стропильной конструкции включает выбранный тип кровли, где длина стропильных ног рассчитывается с учетом угла наклона откосов, который подбирается экспериментально с помощью измерительного шнура и строительного гониометрического инструмента. Далее вводим в получившийся чертеж чердачное помещение высотой не менее 220 см по СНиП. Корректируем длину стропил и угол наклона откосов с учетом длины карнизного свеса.Допустим, у нас дом 6х6 м, карнизный свес 0,5 м, а тип мансардной крыши — двускатная ломаная. Получаем схему фермы в виде чертежа, на котором отражена общая ширина кровли равная 6 м + 0,5 м + 0,5 м = 7 м.

Подготовка проекта начинается с расчета основных параметров мансардной крыши

По полученной схеме можно рассчитать все необходимые данные для расчета параметров мансардной крыши, например, для расчета объема жилого подкровельного пространства, достаточно высоту мансарды умножить на полезную ширину и длину здания: 2.3 м х 4,5 м х 6 м = 62,1 м 3. При длине здания 6 м для крепления крыши потребуется семь ферм, так как допустимое расстояние между стропильными ногами составляет от 80 до 120 см.

Расчет мансардной крыши

Расчет размеров кровли для создания полноценного проекта дает возможность определить площадь скатов, фронтонов, расход пиломатериалов, угол наклона стропильных ног и вспомогательные элементы. Наличие проектных данных позволяет делать конструкторские чертежи, которые являются основой для определения стоимости строительных материалов, их веса и оптимального способа раскроя.

Уклон откоса определяется с помощью строительных инструментов со шкалой, градуированной в градусах, или рассчитывается по известным размерам стропил. Использование оптимальных углов наклона для различных кровельных материалов регламентируется СНиП II-26-76 «Крыши» и СО-002-02495342-2005, причем в этих документах используются значения как в градусах, так и в процентах.

Следовательно, мы рассчитываем уклон по следующей формуле: i = a: b x 100, где i — уклон в процентах, a — высота конька, b — половина ширины здания.Получаем 2: 3 x 100 = 67%, для перевода в градусы используем следующую таблицу.

Таблица: уклон крыши в процентах и ​​градусах

Из таблицы видно, что 67% составляет 34 °. Таким же образом можно рассчитать угол наклона других элементов крыши в процентах и ​​градусах.

Расчет площади крыши и фронтона

Для расчета необходимого количества рубероида или элементов отделки необходимо определить площадь скатов и фронтонов мансардной крыши.Эти фигурки представляют собой простые геометрические фигуры. В случае двускатной или скатной мансардной крыши скаты представляют собой прямоугольники, площадь которых рассчитывается по формуле S = A x B, где A — длина ската, B — ширина ската. Площадь наклонов бедер и бедер рассчитывается как площадь треугольников по формуле S = A x H: 2, где A — основание склона, H — высота склона.

Площадь вальмовой крыши рассчитывается как сумма площадей двух треугольников и двух трапеций.

Площадь многоскатных и вальмовых крыш рассчитывается по формуле площади трапеции. S = (A + B) x H: 2, где S — площадь трапециевидного ската, A и B — длина верхнего и нижнего основания трапеции, H — высота трапеции.Чтобы получить общую площадь крыши, необходимо сложить площади всех скатов.

Фронтоны могут быть треугольными, трапециевидными или, в случае наклонной крыши, содержать обе геометрические формы. Например, рассчитаем площадь фронтона скатной мансардной крыши. Вы можете произвести расчет, суммируя площади трапеции и треугольника в соответствии с приведенными выше формулами, или вы можете рассчитать это как сумму площадей трех треугольников и двух четырехугольников. Например, S 1 = (B — C) x H, где S 1 — площадь боковых треугольников, B — ширина фронтона, C — ширина мансарды, H — высота мансарды. .S 2 = C x D: 2, где S 2 — площадь верхнего треугольника, D — высота верхнего треугольника, C — основание верхнего треугольника. S 3 = C x H, где S 3 — площадь чердачной части фронтона, C — ширина чердака, H — высота чердака. S 4 — оконная зона.

Площадь фронтона скатной крыши рассчитывается как сумма площадей геометрических фигур

Общая площадь фронтона составляет: S = S 1 + S 2 + S 3 — S 4, для расчета площади двух фронтонов полученное значение умножается на два.

Расчет пиломатериалов

Количество пиломатериалов рассчитывается согласно расчетной схеме, на которой указаны размеры стропильных ног и вспомогательных креплений. Расчет производится начиная с мауэрлатов, и при размере здания 6х6 м вам потребуются четыре балки 150х150 мм, длиной 6 м, закрепленные по периметру здания. Кроме того, необходимо подготовить два шестиметровых забега из бруса 100х150 мм и две шестиметровые опоры из бруса 50х100 мм.

Пиломатериал рассчитывается по схеме, в которой указаны размеры стропильной группы

После этого рассчитываем ферму, начиная с затяжки, которая опирается на мауэрлат, в нашем случае нам понадобится одна балка 50х150 мм длиной 6 м. .Далее нам потребуются две стропильные ноги 50х150 мм с припуском на стыковку 245 мм, длиной 4940 мм. Вспомогательные стойки и верхняя обвязка изготовлены из бруса 50х100 мм, их общая длина составляет 4 м. Такое количество материала уходит на изготовление одной фермы, а при длине здания 6 м таких ферм потребуется семь. Каждый проект имеет свою индивидуальность, поэтому необходимо корректировать расчет материалов в зависимости от конструкции мансарды.

Расчет температуры и влажности мансардной крыши

Температурно-влажностный анализ проводится с целью грамотной организации утепления, вентиляции подкровельного пространства, гидроизоляции и парозащиты кровли мансарды.Разница температур снаружи и внутри в средней полосе может достигать 50 °, поэтому так важно определить необходимую толщину утеплителя и удалить из кровельного пирога лишнюю влагу. Утеплитель и деревянные конструкции защищают от влаги изнутри с помощью пароизоляционной пленки и удаляют естественной вентиляцией жилого помещения.

На мансардную крышу влияют атмосферные факторы, которые необходимо нейтрализовать.

Воздействие атмосферных осадков и перепадов температуры приводит к образованию конденсата на внутренней поверхности кровельного покрытия.Влага удаляется из этого пространства путем отвода ее в канализацию через водонепроницаемую пленку и капельницы, а также путем организации вентилируемых зазоров с помощью контррешетки и обрешетки.

Избыточная влага удаляется с помощью вентиляционных щелей

Приток воздуха происходит через перфорацию карниза, а также через щель между кровлей и обрешеткой. Влага удаляется с помощью коньковых элементов или специальных вентиляционных аэраторов.

Толщина утеплителя зависит от теплоизоляционных свойств и выбирается путем расчета разницы температур между жилым помещением и внешней средой.На иллюстрации разница между температурами наружного и внутреннего воздуха достигает 28 ° (от -9 до + 19 °), а в средней полосе разница может достигать больших значений. Согласно СНиП 23–02–2003 «Тепловая защита зданий» и СП 23–101–2004 «Проектирование тепловой защиты зданий» производятся расчеты для мансардных крыш и на их основании можно утверждать, что экономически целесообразно для кровельного пирога использовать плиты из минеральной ваты.

Разница между внешней и внутренней температурой чердака определяет толщину утеплителя

Стропильная система является каркасом крыши и равномерно распределяет нагрузку на стены дома

Стропильная система является опорой для обрешетки , на которые крепятся кровельные и дополнительные элементы, благодаря чему стропильные ноги устанавливаются по направляющим балкам без смещения и перекосов и надежно фиксируются в соединительных узлах.

Армопояс под мансардную крышу

Армопояс выполняет функцию укрепления стен и предотвращения разрушения в результате разнонаправленных нагрузок. Наряду с фундаментом эта конструкция представляет собой неразъемный железобетонный пояс, в который забетонированы вертикальные резьбовые шпильки для крепления мауэрлата. Армопояс также предназначен для выравнивания верхней части стен здания, поэтому опалубку нужно ставить строго по уровню и иметь одинаковую высоту на всех стенах.

Армированный пояс проходит по периметру здания и в него заделаны резьбовые стержни для крепления мауэрлата

Армирующий каркас выполнен непрерывным по всему периметру и состоит из четырех арматурных стержней диаметром 12 мм, связанных между собой с проволокой через каждые 500 мм. По центральной оси армопояса следует закрепить вертикальные шпильки диаметром 14 мм на равном расстоянии друг от друга и с отступом от краев будущего мауэрлата на 400 мм.Разметку расположения стержней с резьбой следует производить с учетом положения затяжек и стропильных ног так, чтобы они не совпадали между собой.

Обрешетка мансардных крыш выполняется сплошной под мягкие кровельные материалы и монтируется из обработанных ДСП или фанеры толщиной не менее 12 мм. Для обрешетки из досок с определенным шагом используется доска 25х100 мм, а для контррешетки — брус 40х60 мм. Необходимо обращать внимание на толщину доски и бруса, чтобы она была одинаковой для всей кровли, иначе при монтаже кровельного покрытия могут возникнуть неровности и перекосы.Кроме того, при наличии двускатных свесов обрешетка должна выступать на 40-60 см за крайние стропила.

Перед установкой обрешетки на стропила укладывается гидроизоляционная пленка

Монтаж обрешетки производится в следующей последовательности:

Следует отметить, что стропила и элементы обшивки необходимо обработать антисептиком и огнем. -боевые составы и просушены перед установкой.

На крыше мансарды кровельный пирог имеет неоднородный характер, так как в нежилых помещениях утеплитель и парозащита не используются.В холодную часть входят кровля, обрешетка, контробрешетка и водонепроницаемая мембрана. Кровельный пирог жилой части помещения состоит из:

1. Атмосферостойкое наружное покрытие.
2. Обшивка из досок или бруса, на которую монтируется рубероид.
3. Контррешетка из балок, на которую укладывается основная обрешетка.
4. Гидроизоляционная мембрана, защищающая изоляцию от влаги и конденсата.
5. Вентиляционный зазор.
6. Теплоизоляционный материал, такой как минеральная вата, толщиной 150-200 мм, помещаемый между стропилами.
7. Пароизоляционная пленка, защищающая утеплитель от проникновения теплого воздуха из помещения и образования конденсата.
8. Материал внутренней облицовки: гипсокартон, вагонка, пластиковые панели.

Кровельный пирог жилой части чердака дополнен утеплителем и пароизоляцией

Такая конструкция кровельного пирога обеспечивает сохранность кровли, стропильной системы и надежную изоляцию при круглогодичном проживании на чердаке. загородный дом.

Вентиляция, в том числе через люки и фронтоны

Изменения погодных условий и даже минимальные мостики холода приводят к образованию конденсата в толще кровельного пирога, поэтому крайне важно обеспечить эффективную вентиляцию подкровельного пространства и жилая часть мансарды. Для удаления конденсата между кровельными листами и гидроизоляционной пленкой используется канал, по которому забирается наружный воздух через форточки карниза.Поток проходит под кровельными листами, благодаря встречной решетке, и через люки аэраторов и коньковую полосу выводится наружу. Для этого также используются отверстия или окна в фронтонах, которые увеличивают скорость прохождения воздушных масс и находятся в зоне холодного треугольника.

Система вентиляции мансардной крыши должна обеспечивать эффективную циркуляцию воздуха в кровельном пироге

Эффективность вентилируемых полос конька зимой снижается из-за накопления снега, поэтому лучше использовать трубчатые аэраторы конька и крыши высотой от 360 до 470 мм.Они изготовлены из полипропилена, работают в диапазоне температур от -50 до + 130 ° и легко монтируются на откосе или гребне.

Крышный или коньковый аэратор прост в установке и обеспечивает эффективную вентиляцию кровельного пространства

Один аэратор обеспечивает вентиляцию до 80 м 2 крыши, но для каждого ската требуется отдельный выход, поэтому выгоднее используйте коньковые аэраторы высотой 360 мм.

Очень важно обеспечить хорошую вентиляцию жилой части чердачного помещения, потому что это помогает удалить из воздуха лишнюю влагу, ускоряет испарение с поверхности пароизоляции и, следовательно, снижает риск попадания влаги в утеплитель.

Пошаговое изготовление с пошаговой инструкцией

Чтобы построить мансардную крышу своими руками, необходимо пройти ряд этапов с выполнением технологических операций и для начала необходимо подготовить рабочее место. Для этого монтируются строительные леса и приставляются лестницы, а также подготавливаются страховочные тросы и ремни. После этого на земле обустраивается место для резки материала и изготовления шаблонов. Затем начинаются монтажные работы, которые выполняются в следующей последовательности:

При наличии правильных расчетов, чертежей и схем подключения мансардную крышу можно сделать своими руками, необходимо иметь определенную квалификацию и соблюдать правила технологическая цепочка.При установке одинаковых ферм желательно установить две крайние конструкции, закрепить их и натянуть между ними шнур, по которому устанавливаются остальные стропила. Дело в том, что пиломатериалы не имеют идеальных геометрических размеров и чрезмерная спешка может привести к браку.

Видео: монтаж мансардной крыши

Распространенные ошибки при строительстве мансардных крыш

Изготовление мансардной крыши своими руками не исключает ошибок, особенно когда работа выполняется впервые.Распространенная и самая частая ошибка — желание сэкономить время и обойтись без тщательных расчетов, как правило, это приводит к материальному ущербу. Наиболее частыми являются следующие просчеты, а именно:

• подбор дешевых и некачественных пиломатериалов с повышенной влажностью или сучковатостью;
• слабое крепление мауэрлата к стенам и затяжек к мауэрлату, в данной связке максимальные нагрузки прилагаются к стенам и халатность недопустима;
• отсутствие подкосов, подков и других вспомогательных креплений, обеспечивающих дополнительную жесткость стропил и затяжек;
• недостаточно прочное крепление в критических узлах, таких как конек, карниз, ендовы и места разрушения ломаной кровли;
• недостаточная прочность стыков при удлинении затяжек и стропил;
• пренебрежение антисептической обработкой древесины, вызывающей гниение пиломатериалов, а экономия на гидроизоляционной мембране или пароизоляционной пленке приводит к потере теплоизоляционных свойств утеплителей;
• несоответствие шага обрешетки выбранному рубероиду и хрупкое крепление листов к обрешетке, что может привести к их расслоению, так как при порывистом ветре нагрузка достигает 150 кг / м 2.

Следует отметить, что необоснованное желание сэкономить время и деньги ведет к еще большим затратам времени и материалов, а нарушение технологической последовательности — к серьезным ошибкам.

Видео: ошибка при установке стропил мансардной крыши

При строительстве мансардной крыши своими руками нужно правильно выбрать ее тип, рассчитать основные параметры и стропильную систему, выбрать кровельный пирог и организовать вентиляцию . Описание конструкции с пошаговой инструкцией на этапах монтажа поможет избежать типичных ошибок, связанных с нарушением технологии строительства.

Крыша, под которой расположены жилые комнаты, называется мансардой. В этом здании нет потолка. Такая конструкция позволяет увеличить общий объем помещения и сделать это с минимальными материальными вложениями. Крыши могут быть различной формы, но самой популярной является двускатная покатая крыша. В статье мы расскажем, как правильно сделать мансардную крышу своими руками.

Выполнение проектных работ

В первую очередь необходимо провести исследования фундамента и стен.Конструкция скатной крыши намного сложнее и тяжелее типовой, поэтому для ее возведения требуется прочный фундамент. В процессе изучения стен и фундамента требуется установить, выдержат ли они такой тип кровли. Если мансардная крыша планируется при подготовке к возведению здания, то все особенности должны быть учтены уже при проектировании.

К выбору формы крыши нужно отнестись ответственно.Так как в случае ошибок в расчетах или неправильного выбора параметров крыша может обрушиться, а вместе с ней и все несущие конструкции.

Подготовку проекта лучше всего доверить профессионалам. Современные технологии позволяют производить все необходимые расчеты с помощью специальных компьютерных программ. С их помощью рассчитываются оптимальные углы наклона и другие характеристики по начальным параметрам. Причем все расчеты производятся с соблюдением СНиПов.

Уровень высоты потолка — главное требование для комфортного обустройства мансарды. Он должен быть от двух с половиной метров и выше. Ломаная линия крыши должна располагаться на уровне примерно 2,8 метра. При этом учитывается толщина изоляционного слоя, выступы полов и внутренняя часть стен.

Перед началом монтажных работ необходимо составить четкий план-схему с указанием всех линейных параметров здания, скатных углов и общей высоты дома.

Технические условия

• Балка, выполняющая опорную функцию, передавая нагрузку с нижних концов стропил на верхний торец стен конструкции, обычно называется мауэрлатом.
• Конструкция из деревянных балок, образующая основную форму кровли, называется стропилами.
• Мощная балка, поддерживающая затяжку, а также равномерно распределяющая нагрузку между отдельными стропилами, называется подвесом.
• Фанерные листы или плоские доски, используемые для укладки рубероида, называются обрешеткой.

Каркас крыши

Сначала на все четыре стороны здания устанавливают мауэрлат, который представляет собой опорную балку, позволяющую передавать нагрузку на стены дома от стропильной системы. Если основная конструкция сделана из дерева, то мауэрлат может быть как верхним брусом, так и верхним бревном. В помещениях из кирпича или блоков опорная планка крепится с помощью шпилек или анкеров, которые уже установлены в стенах при кладке кладки.Такой брус имеет сечение 10-15 сантиметров и изготавливается только из древесины хвойных пород. Выравнивают мауэрлат по внутренней поверхности стены дома. То, что после остается снаружи, облагораживают с помощью декоративной кладки.

Опорный стержень кладется поверх анкерных штифтов и плотно прижимается, чтобы на его поверхности оставались вмятины от штифтов. По этим отметкам просверливаются необходимые отверстия для последующего крепления. Вы также можете пометить брус с помощью рулетки, но первый вариант предпочтительнее и точнее.На поверхность стены укладывается гидроизоляция. В качестве него можно использовать рубероид, укладывая его в два слоя. На слой гидроизоляции на шпильке надевается мауэрлат, и гайки затягиваются.

Опорный стержень устанавливается на кирпичную стену с помощью деревянных пробок. Балки перекрытия изготавливаются из хвойных балок с размерами сечения 100 × 200 мм. Эти балки укладываются на мауэрлат таким образом, чтобы они выступали за стену на тридцать — пятьдесят сантиметров. Вы можете положить их в специальные карманы, которые были сделаны при возведении стен.При укладке на мауэрлат балки крепятся с помощью металлических уголков и саморезов. Чтобы мяч укладывался ровно, сначала крепятся крайние балки, затем по натянутому шнурку устанавливаются промежуточные балки.

Примечание! Балки перекрытия устанавливаются с шагом от пятидесяти до ста сантиметров. Однако специалисты советуют оптимальный шаг — шестьдесят сантиметров. Такое расположение межбалочного пространства позволяет укладывать теплоизолятор, не разрезая его.

Для выравнивания по высоте их подвешивают или используют деревянные накладки.

При установке стоек с использованием карманов в кладке их торцы обрабатываются специальным жидким гидроизоляционным материалом и оборачиваются рубероидом. Выравнивание их производится аналогично, с помощью шнура.

Стойки монтируются на балки, расположенные по краям. Их делают из бруса размером сто на сто пятьдесят миллиметров в поперечном сечении.

Линия и высота установки предварительно определены на соответствующем чертеже.Обязательно используйте приспособление, называемое уровнем, а также отвес для выравнивания стоек. Затем их временно скрепляют в перпендикулярном направлении с помощью откосов, закрепляя их поперек и вдоль осевого сечения кровли.

Все эти меры приняты для того, чтобы стойки были установлены без отклонений. Для стрелы можно использовать любое дерево. К стойкам они крепятся гвоздями. После того, как стойки будут установлены по краям, между ними снова натягивают шнур.На это ориентируются при установке промежуточных стоек. Их шаг должен быть равен шагу балок. При проведении последовательности таких работ в результате должны получиться два ряда стоек одинаковой высоты, параллельных друг другу.

Крепление

На уже установленные стеллажи укладываются и крепятся так называемые балки — доски пятьдесят на сто пятьдесят в диаметре. Крепление производится гвоздями на сто пятьдесят мм, а также на металлических уголках, которые крепятся саморезами.Поверх балок ставятся балки, которые изготавливаются из досок размером: пятьдесят мм толщиной и двести мм шириной. Их узкая сторона обращена вниз, что обеспечивает большую жесткость. В процессе эксплуатации нагрузка на перекладину не будет оказываться, поэтому их габариты считаются оптимальными. Но для исключения прогиба и повышения надежности при установке под перекладину дополнительно ставят временные опоры. Это доски, толщина которых должна быть не менее двадцати пяти миллиметров.Временно и поверх перекладины скрепляются досками, пока не начнется процесс установки стропил. Дополнительные крепления не устанавливаются в середине затяжки, чтобы они не стали препятствием при дальнейшей установке.

После установки и закрепления ригелей, стоек и балок должна быть получена достаточно жесткая конструкция, ограничивающая пространство внутри чердака. В дальнейшем он подлежит еще большему усилению с применением подкосов и подкосов.

Нижние стропила изготавливаются из досок диаметром от пятидесяти до ста пятидесяти миллиметров. Для начала изготавливается шаблон из досок меньшей толщины. Так их быстрее и проще обрабатывать. Прикладывая такую ​​доску к верхней балке, на ней мелом или карандашом рисуется вырезанная форма, а затем эта форма вырезается по отметкам. Шаблон прикладывается к балке, в тех местах, где предполагается установка стропил. Если во всех местах полное совпадение, то по этому шаблону вырезается верхняя часть всех подготовленных стропил.Нижний конец стропил, который должен опираться на мауэрлат вплотную к балкам перекрытия, вырезается в том месте, где он будет крепиться. Стропила крепятся металлическими уголками, саморезами и гвоздями.

Примечание! Когда дело касается верхних стропил, в первую очередь необходимо отметить геометрический центр крыши. Делается это с помощью временной стойки, которая одним концом прибивается к мауэрлату и натягивается на торце кровли.

Работа сделана таким образом, чтобы один из краев временной доски совпадал с центром будущей кровли.По этому краю выравниваются стропила. Опять же, из плоской доски готовится шаблон с поперечными размерами двадцать пять на сто пятьдесят миллиметров. Его наносят на край ранее установленной доски на соответствующем уровне и на балку, на которую опираются нижние стропила.

Порезы отмечаются на обоих концах доски, и шаблон вырезается по разметке. Проверка правильности определения центра осуществляется прикладыванием вырезанных частей шаблона к обеим сторонам кровли.Если при установке стоек соблюдается условие параллельности, то с установкой верхних стропил не должно возникнуть проблем. В конце концов, все они имеют одинаковый размер.

По изготовленному шаблону будет выполнено необходимое количество и соответствующая конфигурация стропильных ног. На смонтированные балки устанавливаются стропила. В верхней части они крепятся накладными металлическими пластинами с помощью саморезов. В самом прогоне стропильные детали вставляются в прорези и скрепляются с помощью специальных металлических уголков и саморезов.

Примечание! Чтобы стропила стояли строго вертикально, их дополнительно укрепляют подкосами. Нижним концом они устанавливаются на затяжки.

Остальные стропила устанавливаются аналогично. Выбирая отрезки досок размером двадцать пять на сто пятьдесят миллиметров, крепятся навесные стеллажи. Верхние кромки подвеса крепятся в месте соединения стропил, а нижние кромки крепятся к стяжке.

На стропила, которые расположены в нижней части, устанавливаются подкосы. Их делают из досок с размерами поперечного сечения от пятидесяти до ста пятидесяти миллиметров. Они упираются косым нижним вырезом в опорную балку и скрепляются металлическими уголками. Верхние края прибивают к стропильным ногам сбоку. Дополнительно просверливаются сквозные отверстия. В них вставляются болты и стягиваются гайками. Когда нижние скобы установлены, все временные крепления удаляются.

Теперь пришла очередь пришивать фронтоны. Их обшивают таким образом, чтобы оставалось место для дверных и оконных проемов. При укладке балок перекрытия в карманы стен на нижние стропила укрепляют специальные доски, которые продолжают линию стропил и образуют свес кровли. Их называют кобылками.

Если укладка производится на мауэрлат, то в использовании кобыл нет необходимости.

Теперь нужно сделать обрешетку. Его вид зависит от кровельного материала.При использовании рубероида или рубероида обрешетка монтируется прочно, без зазоров. В обязательном порядке на обрешетку укладывается гидроизоляционный материал. После этого можно приступать к укладке рубероида. Если строится мансардная крыша ломанной конфигурации, то она не нуждается в утеплении. Утеплению подлежат стены и потолок.

Подстропильное помещение достаточно просторное, что обеспечивает хорошую вентиляцию чердачного помещения. При этом летом снижается обогрев всех помещений мансардного помещения, а зимой предусматривается дополнительная теплоизоляция.Для этого в фронтонах оставляют окна, чтобы улучшить процесс вентиляции.

Обрешетка предназначена для выполнения ряда функций:

• перераспределение и перенос веса кровли на стропила;
• выполнение дополнительной связки стропильной системы;
• основа для установки кровельного листа.

Обрешетка может быть одно- или двухслойной, сплошной или с отводом. При устройстве кровли из волнового шифера, металлочерепицы обрешетка выполняется из досок, которые крепятся к стропилам гвоздями.При этом расстояние между соседними досками может варьироваться в пределах 15-30 сантиметров. Окончательное решение принимается при использовании определенного типа покрытия.

При устройстве мягкого рулонного кровельного материала применяется сплошной вид обрешетки. В этом случае используются влагостойкие фанерные листы или ориентированно-стружечные плиты. Может быть использован материал из древесины сосны, в виде обрезной доски.

Примечание! При установке такой обрешетки нужно учитывать, что уложенный на обрешетку материал будет повторять все контуры ее внешней поверхности.Тогда каркас должен быть прочным и ровным.

При укладке обрешетки необходимо использовать специальный строительный шнур, с помощью которого доски или плиты будут лежать ровно, строго параллельно друг другу. Перед скреплением материал необходимо обработать антисептиком, который убережет его от грибковых образований, преждевременного гниения и появления сырости.

Материал для изготовления обрешетки должен быть качественным и даже предпочтение отдается древесине первого или второго сорта, без многочисленных сучков и других дефектов.

Примечание! Обязательное требование — дерево необходимо предварительно просушить, иначе доски при сушке покоробятся.

Крыша из газобетона для дома. Технологические инновации

Нерасширяющиеся стропильные конструкции: существуют три основные схемы совмещения видов крепления стропил к коньковой балке и к мауэрлату, которые защищают стены газобетонного дома от передачи на них расширяющей нагрузки со стороны стропильной системы.Кроме того, многослойные стропила позволяют увеличить полезную высоту мансардного этажа: при такой схеме устройства стропил подтяжные балки не нужны.

1 вариант крепления нерасширяющихся стропил. «Жесткое» низ — «свободный» верх.

Стропильное дно в данной схеме закреплено жестко (с одной степенью свободы): стропильная нога упирается в мауэрлат пропилом (зубом), либо пропилом с подшивкой опорной планки, либо с упор на опорную планку в мауэрлате.Вариант со стропильным распилом хуже, так как в этом случае ослабляется разгибание стропильной ноги за пределы мауэрлата. Лучше вариант с подшивкой снизу опорного (упорного) бруса, так как сечение стропильной ноги в этом случае не уменьшается. Опорную планку, гвоздевое крепление которой будет испытывать сдвиговые нагрузки, лучше крепить в дополнение к стропилам с помощью боковых металлических зубчатых пластин или деревянных пластин. У мауэрлата стропильная нога дополнительно стягивается проволочной петлей, которую крепят либо к мауэрлату, либо к анкеру в опорном поясе, либо к анкеру в перекрытиях.Эта петля предотвращает подъем крыши при сильных порывах ветра. Стропило крепится гвоздями через стальные уголки с двух сторон или через деревянные бруски.

Верх стропила при данной схеме имеет две степени свободы: поворот и сдвиг. Стропильная нога опирается на коньковую балку через опорную планку с горизонтальной опорной поверхностью, подшитую и закрепленную с двух сторон металлическими зубчатыми пластинами. Стропила крепятся коньковой балкой (брусом) стальными скобами (изогнутыми стингерами в разных плоскостях) или петлевыми пластинами (задвижками).В этом варианте конструкции шпульки не скреплены друг с другом! Стропила располагаются рядом друг с другом и ни в коем случае не должны упираться друг в друга. Недостатком такой конструкции является раскрытие конькового узла под нагрузкой на стропила. Данная схема в виде крепления одного ската может применяться в конструкциях односкатной кровли пролетом до 5 метров.

Продолжаем традиционную серию статей от профессиональных строителей. Сегодня мы поговорим о том, как сделать армопояс под крышу дома из газобетона или пеноблока своими руками.

Меня зовут Ростислав, мне 37 лет, я строитель с двенадцатилетним стажем. Я начинал на стройке помощником, как и все. Он работал по принципу: «принести, подать, подержать и не мешать». Но время шло, я вырос — с годами и профессионально, приобрел личный инструмент, начал работать самостоятельно.

Мое первое правило при выполнении любой задачи — тщательно подготовить материал и инструменты для достижения отличного конечного результата.

На сегодняшний день при строительстве частных домов и хозяйственных построек очень часто стали применяться газовые или пеноблоки. Я согласен с тем, что этот материал имеет хорошие характеристики для сохранения тепла в помещении и быстрого монтажа, но есть одна важная особенность:

— этот материал не выдерживает длительного точечного давления, которое создается нагрузкой на пол и атмосферное давление на здание.

Но выход есть — это установка бронепояса по всему периметру, включая перегородки, и сейчас разберемся, как это правильно сделать.

Материалы и инструменты

Итак, что нам нужно для работы.

Материалы:

1. Плита OSB (толщина 10-12мм) количество зависит от длины заливаемого армированного ремня (периметр плюс длина всех перегородок делится на четыре)

2. Саморезы длина шурупов 76мм для дерева закаленная

3. Самореза длина 40мм для дерева закаленная

4. Сетка армированная для кирпичной кладки. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза больше, чем количество листов OSB.

5. Резьбовой стержень. Диаметр 10-12 мм (количество определяется следующим образом: количество балок перекрытия умножается на количество точек соприкосновения со стенами плюс вдоль фронтальных стен каждый метр и умножается на 0,2)

6. Гайки, накручиваемые на стойки. выбранного вами диаметра.

7. Шайбы по размеру: внутренний диаметр — диаметр шпильки, а внешний на 10-20мм больше. Чем больше внешний диаметр, тем лучше. Будет большая плоскость сопротивления отрыву.

8. Цемент (из расчета 400-220кг. На 1м3 товарного бетона)

9. Щебень фракции 5-20мм (исходя из того, сколько кубометров бетона вам нужно, столько и потребуется щебня )

10. Список рек (в зависимости от того, сколько кубиков бетона необходимо)

11. Пластификатор для бетона.

12. Рейка из сосны 25х50мм

13. Пластиковые зажимы или вязальная проволока.

Инструменты:

1.Hydro level

2. Рулетка

3.Строительная линия

4. Карандаш

5. Ножовка или дисковая пила, под углом

6. Отвертка

7. Болгарка (угловая шлифовальная машина)

8. Бетономешалка

9. Лопата и пара ведер

10 мастеров

11. Строительные леса, или строительные леса

12. Средства индивидуальной защиты:

(очки, перчатки, обувь)

Приступаем к укладке армопояса на стены под крышей дома

1.Так с чего же начать? И всегда нужно начинать с определения размера и высоты относительно уровня воды

Для этого нам понадобятся рулетка, бумага, карандаш и уровень воды. С помощью рулетки снимаем длину всех внутренних перегородок и периметр здания, а также размеры по диагонали (размеры по диагонали, которые нам нужны для установки деревянных конструкций и дальнейших роботов), и переносим все это в paper, чтобы в дальнейшем ориентироваться на эти данные.Следующий этап — съемка высот с помощью гидроуровня. Гидроуровень поможет нам поставить отметки на здании, которые расположены прямо в горизонтальной плоскости. Это действие неудобно выполнять самостоятельно, поэтому работаем вместе. Берем карандаш, наносим произвольную отметку на угол постройки, примерно 1,5 метра от нижнего основания и с помощью гидроуровня и помощника переносим эту отметку на все внешние углы постройки, а также внутри здание во внутренних углах, оно нам понадобится для строительства опалубки «Горизонт».

Подробнее о том, как сделать водный уровень и как его использовать.

2. Определить высоту заполнения бронепояса, в моем случае высота заполнения 20 см. Этого вполне достаточно, так как крыша не большая и не сложная. Ориентируясь на этот размер, нарезаем плиту OSB. Плита вырезается на 5-7 см шире, чем высота заливки бетона, в моем случае я разрезал ее на ширину 25-27 см. на всю длину листа. Практика показывает, что ширина бронепояса должна соответствовать ширине кладки, а высота — согласно конструкторской документации.Рекомендуемая высота усиленного основания — около 30 см. Армопояс и уложенный на него мауэрлат должен опоясать весь дом.

3. По внешним углам периметра здания, в последнем ряду кладки Газоблока, вертикально монтируем рейки 25х50 так, чтобы они выступали на 30 см. выше, чем сама кладка. На эти планки с помощью рулетки переносим отметки высоты (такого же размера от отметки уровня воды плюс высота заливки бетона).Кстати, рейки крепятся с помощью саморезов 76мм. Их очень легко вкрутить в блок Пено, и, если их закрутить под углом к ​​горизонту, они хорошо держатся для разделения. По этим отметкам проводим леску, это будет наш высотный маяк. Высотный маяк дает нам высоту установки опалубки, так как наша опалубка наборная, то есть состоит из отдельных компонентов.

Установка опалубки

4. Установка опалубки … Итак, что имеем: разрезная плита OSB и высотный маяк. Начинаем монтировать опалубку. Для этого нам понадобятся подмости в сборе или подмости, отвертка и хороший помощник. Так как один человек будет выставлять OSB лист так, чтобы верхний край находился как можно ближе к леске и пока партнер держит его, мы закручиваем саморез 76 до низа OSB плиты (там, где он входит в блок), но под углом к ​​горизонту примерно 45 градусов. Он легко вкручивается в газовый блок, но при вкручивании самореза под углом он приобретает большее сопротивление отрыванию.Таким образом обходим по всему внешнему периметру, соединяя опалубку между собой через рейку 25х50, и скручивая между собой на угловых стыках.

Разметка балок перекрытия (или балок перекрытия)

5. После установки опалубки по внешнему периметру можно смело переходить к разметке и установке шпилек для крепления балок перекрытия. Для этого нам необходимо определиться с шагом стропильной части крыши. В моем случае он был подготовлен под металлочерепицу, и нормы проектирования не позволяют делать шаг стропил более 75 см.Поэтому берем размер скатной длины и делим на количество промежутков так, чтобы значение находилось в диапазоне 65-75 см. В моей ситуации получилось всего десять балок с шагом 72 см. Поэтому на наклонной стороне здания ( скатная часть здания — это участки периметра здания, где будут установлены стропила) на установленной внешней опалубке карандашом, по нашему расстоянию размечаем места установки шпилек с резьбой, а также в местах, где балка будет лежать на внутренних перегородках.Стоит отметить, что если двускатная часть кровли сделана из деревянной конструкции, то там также необходимо установить мауэрлат, но расстояние между шпильками должно быть 80-100см.

Кстати, постройки с двускатной крышей по фронтонам делятся на два типа: фронтон, выложенный из блока или кирпича, или, как в моем случае, деревянный каркас строится на фронтоне из реек, и обшивается плитой OSB. В первом случае мауэрлат крепится на бронепоясе только с скатной стороны, а во втором — по всему периметру.

Установка монтажных шпилек

6. Подготовка и установка монтажных шпилек. Итак, шпильки. Для чего они нужны? Шпильки используются для быстрого и надежного соединения строительного раствора с деревом. Для монтажа балок перекрытия используются шпильки диаметром не менее 10 мм.

Для этого мы берем шпильку, измеряем высоту заливки, прибавляем высоту потолочной балки, прибавляем 5 см к гайке-шайбе и 5 см, чтобы забить пеноблок, и разрезали его с помощью болгарка.В моем случае разрезаю на куски по 45см (5см — пеноблок, 20см — заливка, 15см — балка, 5см — гайка, шайба). Откручиваем гайку на расстоянии 5см, ставим шайбу. и вбейте в середину пеноблока в заранее отмеченных местах до упора шайб в пеноблоке и максимально вертикально. Дополнительно на шпильке на расстоянии, где она будет заливаться бетоном, то есть если бетон заливается 20 см, то на высоте 15-18 см можно смонтировать дополнительные средства связывания с бетоном, какие-то отходы арматуры или стержня.Как в примере, показанном на фото.

Изготовление самого армопояса

7. Итак, когда шпильки установлены, приступаем к изготовлению армопояса. Для больших роботов-фундаментов в армировании используется армирование, но в нашем случае достаточно арматурной сетки кладки с размером ячеек 50х50мм. Если ширина заливки, как в моем случае, составляет 20 см, то мы используем болгарку, чтобы разрезать сетку шириной 60 см. Чтобы сетка была полностью покрыта бетонным раствором, мы уменьшили высоту на 5 см.Берем нашу заготовку и загибаем две стороны по 15 см и центр на угол 90 градусов, чтобы получился параллелепипед с высотой стороны 15 см. В местах, где необходимо соединить бока, просто завязывается вязальной проволокой или пластиковыми хомутами. После этого эти заготовки укладываются на пеноблок и соединяются между собой проволокой или зажимами. В местах установки шпилек арматурная сетка разрезается и привязывается к шпилькам. Это еще больше закрепит шпильки.

К сожалению, отдельной фотографии армирования нет, но ее можно увидеть в левом углу фотографии.

8. После завершения установки робота устанавливаем внутреннюю часть опалубки — ту, которая будет внутри здания. Так же, как и внешнюю, монтируем высотную леску, как описано в третьем абзаце данной статьи, и крепим 76 саморезов на вырезанную плиту OSB.

При установке внутренней и внешней опалубки их необходимо закрепить сверху. Для этого берем рейку 50х25 мм и обрезаем ее до ширины насадки (плюс 4 см) для лучшей фиксации.

Сверху на опалубке прикручиваем вырезанный нами рельс с одной стороны к плите OSB, при этом соблюдая размер ширины насыпи (в этом нам поможет рулетка, либо вырезанный шаблон точного размера вставлен в середину опалубки) закручиваем винты в другую часть рейки так, чтобы через рейку закрепить две стенки опалубки.Такие крепления необходимо устанавливать с шагом не более 40 см. Обязательно нужно контролировать жесткость конструкции. Монтаж осуществляется 40 саморезами.

Заливаем наш армопояс под крышу дома

9. Если конструкция опалубки собрана и проверена жесткость и устойчивость конструкции, можно переходить к заливке опалубки бетоном. Для этого нам понадобится бетономешалка, ведра и хороший помощник.

Следует отметить, что опалубку следует заливать бетоном постепенно, не спеша, но желательно заливать весь периметр за один день, так как бетон должен схватываться без разрывов во времени, чтобы избежать трещин в швах.

Соотношение песка и гравия по норме: одна часть цемента, три части щебня и три части песка. При заливке можно периодически постукивать молотком по стенкам опалубки и таранить какой-нибудь штифтом, чтобы максимально вытеснить пузырьки воздуха, возникающие при заливке.Если этого не сделать, то после демонтажа опалубки мы увидим, что бетон заливается пористым, а не монолитным, что грозит потерей прочности и сроку службы армопояса.

Завершающий этап и демонтаж конструкции.

По ГОСТам, бетон марки 200 набирает полную прочность через 21 день при температуре окружающей среды +10 градусов. Если температура выше, влага из приготовленной смеси испаряется быстрее и цемент не успевает вступить в химическую реакцию, то есть приготовленный бетон не наберет необходимой прочности.

Вот так у меня получилось.

На этом комплектуются все наши роботы для установки армопояса под мансардную крышу частного дома. Следуя этим незамысловатым советам, установка армопояса не будет такой сложной и непонятной. Все вопросы и дополнения пишите в комментариях. Буду рад услышать ваше мнение.

Также еще одно видео по начинке армопояса со стороннего ресурса:

Так же рекомендуем:

Прикрепить мауэрлат к газобетону достаточно просто.Первостепенную роль играет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед тем, как прикрепить мауэрлат напрямую, необходимо подготовить основание. Армирующий пояс — обязательное условие для устройства кровли, если стены сделаны из газобетона или другого подобного материала.

Железобетонная обвязочная лента предотвращает продавливание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, по всей площади стены.

Устройство армирующего ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

• Устройство опалубки по периметру дома. Фронтоны необходимо обработать;
• блоков U-образной формы образуют железобетонный пояс;
• каркас собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
• для жесткого крепления мауэрлтата к газобетону устанавливаются шпильки с резьбой с интервалом 1 м.Их диаметр 14 мм;
• блоки заполнены бетоном марки М-200;
• через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом должны располагаться в разных местах.Убедитесь, что количество стропильных ног и шпилек одинаковое.

Подготовка деревянной конструкции

Прутки перед установкой обрабатываются антисептиком предотвращающим гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, должна быть возможность отрегулировать анкерную гайку .

Операция проводится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата к стенам из газобетона.

Как правильно прикрепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образные. Резьба: M12 или M14. Согласно международным строительным нормам, в сейсмоопасных зонах между соседними анкерами шаг не должен превышать 1 — 1,2 м.

Механический тип застежки

Процедура :

В подготовленные отверстия вставляются

дюбеля
• ;
• ввинтить крепежный элемент;
• зубья гарпуна плотно вдавлены в газобетон;
• поверхность расширяется;
• конструкция надежно закреплена.

Отличный вариант установки мауэрлата на газобетон имеет только один недостаток — дороговизну. 1 якорь и специальный дюбель с гарпуном стоили более 3 тысяч рублей.

Еще одно видео, как крепить мауэрлат к газобетону.

Установка мауэрлата

Другой метод используется для надежной фиксации мауэрлата в пенобетонных стенах. Понадобится химическая капсула … Стоимость ее намного ниже — 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон приступают к монтажу стропильной конструкции … Есть два пути.

Первый вариант

• в досках, выполняют промывку до 1/3 глубины доски;
• гвоздей и металлических уголков позволят надежно закрепить стропила;
• гвоздей (2 шт.) Забиваются крест-накрест с боков;
• сверху вбивается дополнительный гвоздь;
• крепежные уголки окончательно закрепляют соединение.

Второй вариант

• в стропило, пила не выполняется;
• снизу подшита специальная опорная планка, упирающаяся в мауэрлат;

Вбито

• гвоздей, как в первом варианте.

Длина опоры 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление анкерного стержня возможно только после точных расчетов и закупки качественных материалов. Покупка брусьев ненадлежащего качества при повышенной влажности может привести к снижению прочности конструкции.

Для крепления мауэрлата к стене из газобетона используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Сооружение мансарды

После того, как залили армопояс второго этажа, настало время возвести стены мансарды.А чтобы туда попасть, нужна была лестница. За час рабочие построили прочную лестницу, по которой удобно поднимать блоки на второй этаж. Угол наклона лестницы 45 градусов.

Третий этаж — мансарда, высота стены четыре блока или один метр. Четвертый ряд блоков представляет собой бронепояс с несъемной опалубкой. В нем есть шпильки, на которые будет крепиться мауэрлат. Мауэрлат изготавливается из двух досок толщиной 50 мм каждая.

Устройство кровли

Так как дом имеет Г-образную форму, чердак получается с четырьмя фронтонами и четырьмя долинами.На одном из откосов планируется сделать мансардное окно.

Мы начали с установки внешних стропил. Затем их соединили коньковой балкой и к ней уже прикрепили все остальные стропила.

Затем ровно по крайним стропилам, как и по направляющим, на чердаке возвели фронтоны блоков. С внутренней стороны чердака мауэрлат перекрыли блоками, а щели между ними залили пенополиуретаном. Доски, прибиваемые снаружи мауэрлата, предназначены для удобства при укладке утеплителя.

Место встречи двух фронтонов — самая сложная часть крыши. В этом месте два ската крыши опираются на балку ендовы, которая упирается в мауэрлат. В нижней части были дополнительно усилены балки ендовы.

Решено было прикрутить перекладины к противоположным стропилам, а там, где это было сложно реализовать, к стропилам крепили дополнительную балку.

Изоляция кровли

После изготовления стропильной системы приступили к укладке грунта для утепления крыши.Купили минеральную вату для утепления. Его стали укладывать между стропил на дощатой обшивке. Толщина минеральной ваты 5 см, поэтому ее укладывали в три слоя — получилось 15 см, по ширине стропильной доски.

Затем утеплитель закрыли паропроницаемой мембраной, не пропускающей воду снаружи, а если утеплитель будет влажным, конденсат будет проходить через пленку изнутри наружу. Пленку сначала закрепили степлером, а затем планками.К этим рейкам прибивали обрешетки с интервалом 45 см.

В результате всех этих действий между обрешеткой и утеплителем образовался вентиляционный зазор, за счет которого конденсат от утеплителя будет размываться, а теплоизоляционные свойства ваты сохранятся.

Закончив изготовление обрешетки, рабочие приступили к покрытию крыши ондулином. После того, как кровля будет покрыта ондулином, с внутренней стороны чердака кровельное покрытие будет обшито пароизоляционной пленкой Изоспан «Б».

Для покрытия кровли был выбран ондулин, потому что он легкий, простой в использовании, легко распиливается, мягкий и устойчивый к механическим повреждениям. Один человек легко может одной рукой поднять лист ондулина на крышу.

Для удобства при установке кровли одновременно с утеплением кровли подшивали перекрытие мансарды.

Окно

После возведения крыши подняли окна. Это Профильный КБЭ «Эксперт» 70 мм пятикамерный.paulking решила не устанавливать окна в целях экономии. Стоимость установки 20% от стоимости окон.

Конструкция всех открывающихся окон состоит из одной распашной створки посередине. На первом (цокольном) этаже в каждой комнате ставят по одному открывающемуся окну — остальные глухие.

Для установки окон в блоках вырезали четвертинки шириной 5 см на расстоянии 10 см от внешней плоскости стены.

После того, как окна привезли, было решено сразу установить их на свои места.Несмотря на большие сомнения, Паулкинг решил сделать это в эти выходные.

В этот день температура была -7 градусов. Но при первой же попытке вспенить окна в подвале выяснилось, что пена не увеличивается в объеме и начинает схватываться только через сутки, и это при том, что она всепогодная и должна работать на температура от -10 до + 30 градусов. Поэтому было решено отложить установку окон до весны.

Принципиально не имеет значения, для какого именно строительного объекта возводится кровля, так как в любом случае она должна быть не только эстетически привлекательной, но и надежной и долговечной.Если речь идет о доме, построенном из газобетонных блоков, то конструкция крыши должна быть достаточно легкой, чтобы создавать минимальную нагрузку на несущие стены, построенные из достаточно хрупкого газобетона. Какой должна быть крыша, какого типа и конструкции — зависит исключительно от вашего вкуса, финансовых возможностей и индивидуальных потребностей. Кровля может быть как классической стропильной конструкции, так и плоской, покрытой битумным покрытием. Рассмотрим подробнее достоинства и недостатки, а также целесообразность использования каждого типа кровли в домах из газобетона.

Скатная крыша.
Один из лучших вариантов устройства кровли домов из газобетона — скатный тип кровли. Выдвижение его краев за несущие стены из газобетона может обеспечить более эффективную защиту всей конструкции дома от неблагоприятных атмосферных осадков, что особенно актуально для стеновой конструкции, возведенной из газобетонных блоков, которую не рекомендуется постоянно увлажнять. Большинство проектов домов, предлагаемых в настоящее время различными архитектурно-строительными организациями, имеют свес крыши более метра над внешней плоскостью стен, что позволяет не только сохранить фасад здания сухим, но и использовать получившийся навес. как отличное место для отдыха.

Что именно выбрать в качестве кровельного материала для такой кровли, вы должны решить для себя, посоветовавшись с опытным архитектором и рассчитывая на финансовые возможности сена. При этом имеется достаточно широкий выбор подходящих кровельных материалов: битумная черепица, профнастил, металлочерепица, кровельный оцинкованный лист и многие другие современные и достаточно надежные материалы. Хочу отметить, что в настоящее время самые красивые и эффектные кровли получаются при использовании в качестве кровельного материала металлопрофиля или металлочерепицы.Эти строительные материалы могут иметь как матовые, так и глянцевые поверхности, они имеют большое разнообразие цветовых оттенков, что позволяет выбрать желаемый цвет, придать индивидуальность и эстетическую привлекательность вашему дому. Оба этих кровельных материала обладают высокой надежностью и достаточной прочностью. При неукоснительном соблюдении технологии монтажа такая кровля может прослужить вам несколько десятков лет, при этом не требуя сезонного ухода. Одним, пожалуй, единственным недостатком жестяных кровельных материалов является их высокая «звучность» в дождь и град.Этот недостаток практически лишен битумной черепицы, представляющей собой особую ткань, пропитанную битумом и имеющую сверху слой измельченной гранитной крошки, что обеспечивает высокую надежность мягкого рубероида от различных механических воздействий, особенно в жаркие летние дни. Этот вид рубероида крепится намного проще, так как он на порядок легче большинства оловянных материалов, а также не требует специальных механических креплений. Укладывается непосредственно на сплошную обрешетку строительной системы с помощью специальной мастики, нанесенной с обратной стороны.Кроме того, в случае образования возможных дефектов кровли их легко устранить, заменив поврежденный участок новым куском (полосой) битумной черепицы.

После того, как мы окончательно определились с конструкцией кровли и кровельным материалом, приступаем непосредственно к монтажу каркаса будущей кровли. Крепление кровли к стене из газобетона осуществляется с помощью мауэрлата. Мауэрлатом принято называть деревянную балку, которая принимает нагрузку от веса кровли и равномерно распределяет ее на поверхность несущей стены.В основном используется как мауэрлат. В случае сильного порывистого ветра такая рыхлая кровельная конструкция может просто слететь с коробки дома. Под мауэрлат укладывается последний ряд специальных блоков П-образной формы по всему периметру стены, в котором устраивается монолитный железобетонный пояс. Еще до начала процесса твердения бетонного раствора в П-образных блоках в них устанавливают металлические шпильки. Чтобы установить их равномерно, необходимо использовать леску. Чтобы быстро и равномерно провести монтаж мауэрлата к газобетонной стене, необходимо, чтобы стойки находились на одном уровне и в одной вертикальной плоскости.После полного застывания и схватывания бетонного раствора брусок необходимо уложить на шпильки и ударить кувалдой. В отмеченных местах проделываются сквозные отверстия. После этого мауэрлат окончательно надевается на шпильки и забивается. В некоторых случаях деревянную планку можно надеть на шпильки и закрепить гайками с шайбами. Кроме того, перед установкой этих штырей следует учесть их количество и расстояние между ними. Это нужно делать так, чтобы точки крепления мауэрлата к железобетонному поясу не совпадали с точками крепления стропил к мауэрлату.Количество шпилек крепления не должно быть меньше количества стропил. Высота шпилек крепления над уровнем железобетонного пояса должна быть на 4 см больше сечения мауэрлата для их удобного крепления гайками.

После завершения монтажа мауэрлата и сборки стропильной системы необходимо приступить к устройству обрешетки, креплению рубероида и утеплению кровли.

Тип плоской кровли.
Перевернутая плоская или прямая крыша — один из самых неудачных вариантов устройства крыши для частного дома, построенного из газобетонных блоков. В этом случае во время дождя все стены дома всегда будут влажными, что негативно скажется на продолжительности эксплуатации и надежности дома из газобетона. Кроме того, плоская кровля, имеющая отличную гидроизоляцию и покрытая несколькими слоями рубероида, по надежности ни в чем не может сравниться с скатной кровлей из битумного ила.и металлические материалы. Основным достоинством этого вида кровли можно считать только ее относительно невысокую стоимость, так как плоская крыша не требует установки деревянных стропил и устройства обрешетки, стоимость которой составляет «львиную» часть общей стоимости. скатной кровли. Кроме того, часть средств этот вид кровли сэкономит при проведении монтажных работ, поскольку их объем и трудозатраты намного меньше, чем при устройстве скатной кровли. К тому же ни когда не следует забывать, что гидроизоляционные и теплоизоляционные материалы, битумную кровлю в любом случае придется покупать, а качественные материалы будут стоить недешево.

В заключение данной статьи хотелось бы отметить, что скатный тип кровли позволит при необходимости оборудовать чердачное пространство под жилую мансарду, что особенно актуально при строительстве частных домов «эконом класса». Также необходимо добавить, что кровля плоского типа требует постоянного ухода и регулярного ухода, герметизации образовавшихся щелей в гидроизоляционном материале, очистки его от мусора и грязи, и может служить скатный тип кровли из металлопрофиля или металлочерепицы. Вам уже много десятилетий, и лишь изредка требуется чистка сливных труб от листьев и грязи во избежание возможного загрязнения.

Проекты домов из газобетона. Дом с мансардой из газобетона

Современные технологии направлены на то, чтобы материалы были максимально прочными и соответствовали всем требованиям по теплопроводности, твердости, прочности и влагостойкости. Уменьшая долю изделий, производители увеличивают размер блока, что способствует сокращению сроков постройки дома.

В данном случае речь идет о газобетоне, который обладает всеми вышеперечисленными характеристиками, а также идеально ровной поверхностью со всех сторон.Сделать стены из этого материала достаточно просто, даже начинающий мастер сможет это сделать в кратчайшие сроки.

Если вы решили построить частный дом, то плотность газобетона должна быть D 500, толщина стен должна быть эквивалентна 380 миллиметрам (если вы не собираетесь производить утеплитель). Однако провести внешние отделочные работы необходимо.

Строительство фундамента

Перед тем, как приступить к строительству жилого дома, необходимо обязательно рассмотреть проекты домов из пенобетона.В них будут расписаны все детали, в том числе и своеобразный фундамент. Тип основания выбирается в зависимости от многих факторов и аспектов, среди которых можно выделить грунт.

Газобетон — достаточно легкий материал, поэтому можно сэкономить на строительстве тяжелого фундамента. От тяжелого заглубленного ленточного или свайного фундамента можно отказаться, применив плитный фундамент, так как фундаментная плита имеет огромную опорную площадь и сможет выдерживать нагрузки конструкции. Он не будет углубляться, что снизит трудоемкость и объем копания.

Технология возведения фундамента

Дома из газобетона можно проектировать самостоятельно, но чаще всего современные девелоперы доверяют это дело профессионалам. Для того чтобы соорудить основание, нужно выкопать 30-сантиметровую траншею, положив подушку из песка. Основным условием является подготовка к трамбовке.

В идеале необходимо использовать виброплиту, а на следующем этапе можно проложить все коммуникации по типу водопровода и канализации.После проведения этих манипуляций можно сделать прочную стяжку из бетона, которая защитит конструкцию от повреждений. Далее происходит наращивание опалубки — боковые швы нужно защитить листами пенопласта для теплоизоляции. После застывания цементной стяжки ее покрывают гидроизоляционным слоем. Важно укрепить будущий фундамент, заложив каркас из арматуры. Расстояние между элементами этой системы не должно превышать 40 сантиметров.Только после этого можно приступать к заливке бетона.

Монтаж газобетонных блоков

В статье представлены проекты домов из газобетона. Один из них вы можете взять напрокат для постройки собственного дома. После того, как фундамент будет готов, можно приступать к кладке стен на цементный раствор. Швы следует формировать таким образом, чтобы их толщина была в пределах от 3 до 5 миллиметров. Нанесение состава производится зубчатым шпателем. Благодаря тому, что блоки идеально ровные, их будет легко уместить.При необходимости разрезать изделие нужно использовать болгарку или обычную пилу. Газобетон легко поддается обработке, его можно не только пилить, но и резать, а также строгать.

Армопояс

Проекты домов из газобетона довольно часто предусматривают наличие второго этажа. В этом случае нужно оборудовать 2 армопоя, последний из которых будет опираться на плиты или лаги. Формирование первого этажа следует проводить кирпичной кладкой, как для не слишком тяжелых и небольших домов.Если речь идет о просторном коттедже, то армопояс выложен арматурой. Достаточно будет всего двух кирпичей в высоту.

Формирование перегородок и стен

Если вы не уверены в своих силах, то вы можете заказать дома из пенобетона под ключ, проекты при этом подготовят специалисты. При самостоятельном строительстве толщину несущих стен лучше ограничить показателем, равным 380 миллиметрам. Внутренние перегородки необязательно делать из газобетонных блоков.В продаже можно найти специальные изделия, толщина которых составляет 10 сантиметров. Важно помнить, что с уменьшением плотности изделия его теплоизоляционные качества выше.

Повышение чердака

Перед тем, как начать строительство, необходимо продумать свои проекты, и строительство домов из газобетона в этом случае гарантирует успех. После завершения формирования стен можно переходить к возведению стропильного каркаса. Изначально нужно уложить и закрепить мауэрлаты по периметру дома — для этого вы используете брус квадратного сечения со стороной 100 миллиметров.

Затем устанавливается каркас для комнаты, стойки будут служить опорой для стропильной системы. Для этого используйте балку не столь значительного сечения. Изначально необходимо будет установить вертикальные стойки, которые располагаются в конце и начале строительства. Их крепление к продольным балкам производится при помощи стальных штампованных уголков и саморезов. Чтобы облегчить работу по фиксации, рекомендуется использовать отвертку. Далее поверх столбов надевается перемычка, которая затем фиксируется.

Стены дома из газобетона можно сделать максимально ровными и прочными, так как от этого будет зависеть качество мансардного этажа. Между двумя дугами натяните шнур, который должен обозначать горизонтальную линию. На натянутом канате следует смонтировать арки, расстояние между которыми диктуется способом установки стропил. Между собой арки соединены перемычками, закрепленными штампованными уголками. Последние можно заменить ногтевыми пластинами.

Заключение

Если вас интересуют дешевые дома из пенобетона, цены на которые могут варьироваться от 10 000 до 13 000 рублей за квадратный метр, то вы можете поинтересоваться, какие фирмы на современном рынке производят такие постройки.Если вы решили работать самостоятельно, то после сборки каркаса нужно приступить к установке стропил. Брус обрезается для этого до необходимой длины, а в основании вырезается паз для крепления на мауэрлат. Следующим этапом является крепление верхних стропил, сложность здесь заключается в необходимости соблюдения определенного угла.

Как видите, дом с мансардой из газобетона можно построить самостоятельно.

p>

Строительство дома по технологии монолитного сэндвич

Как использовать кирпич в качестве опалубки для железобетона? Как облегчить и одновременно утеплить бетон, чтобы он сохранил несущую способность? Можно ли совмещать элементы конструкции с отделкой? В этой статье мы покажем вам, как возводить стены по технологии монолитного сэндвича..

В предыдущей статье мы рассказали о том, почему эту технологию строительства можно считать «вечной», а также поэтапно рассмотрели возведение фундамента. Теперь рассмотрим устройство полов и возведение стен.

Перекрытие

Принципиально разных вариантов может быть три — монолитный, заводской (перекрытие) или балочный. Порядок работы тоже будет отличаться.

Монолитный пол

Безусловно самый надежный и конструктивно оправданный вариант.В то же время он наиболее трудоемок и имеет ограничения по длине пролета — 4,5 м. Положительным моментом является то, что отдельный бронепояс не требуется. Отдельная статья будет посвящена бетонированию пола. Здесь мы просто изложим основные принципы соединения стен с полом.

Порядок работы

1. Устанавливаем опалубку перекрытия на лесные или инвентарные стеллажи-домкраты. Раскладываем самолет фанерой или другим материалом. Выставляем опалубку до горизонта.

2. Гибаем по горизонтали арматуру розеток так, чтобы внешний стержень приходился на нижнюю сетку.

3. Согните все внешние стержни контура периметра через один. В результате все стержни внутренние и внешние через один остаются не изогнутыми (вертикальными).

4. Соединяем гнутые стержни со стержнями рабочей арматуры А3 16 мм.

5. Добавьте между ними цельные стержни так, чтобы у нас получились ровные ячейки 150 × 150 мм.

6. Установить ограничители защитного слоя нижней сетки и внутренние ограничители рамы («лягушки»).

Примечание . Адекватная толщина плиты перекрытия жилого дома при использовании заводского бетона составляет 160–180 мм. Делать гуще не рекомендуем, так как это добавит нерабочей массы.

7. Согните внутренние стержни по горизонтали так, чтобы они упали на верхнюю сетку.

8. Верхнюю сетку вяжем аналогично нижней.

9. Бока опалубки по периметру устанавливаем на дюбели «быстрый монтаж» или другим способом.

10. Выравниваем и укрепляем борта, проверяя геометрию.

11. Устанавливаем коробки (трубы) технологических отверстий и закладные детали.

12. Бетонируем пол заводским бетоном М200 В15.

Внимание! Уложенную плиту перед демонтажем опалубки необходимо выдержать не менее 28 дней.

Сборная плита — заводская плита

В этом случае расположение стен подвала будет продиктовано длиной изделия..

Преимущества:

• не требует опалубки;

Установка

• занимает 1-2 дня;
• можно продолжить работу сразу после установки;
• Бетон заводского качества.

Недостатки:

• практически полное отсутствие связи со стенами;
• плит стыковать по осям стен;
• вам понадобится бронепояс на всех стенах;
• значительных затрат на транспорт и монтаж с привлечением техники.

Порядок работы

1. Устраиваем бронепояс. Брус армопояса должен иметь арматуру толщиной 100 мм (расстояние от стержня до стержня не более 100 мм). Его толщина 300 мм. Заводской бетон М200 В15.

2. Уложить многопустотные плиты (например, ПК-60-15.8) на армопояс с помощью автокрана.

3. Заделать трещины, впадины, пазухи. Затыкаем отверстия пустот.

4.Просверливаем два ряда отверстий по оси стен с шагом 150 мм и устанавливаем в них вертикальные стержни для дальнейшего армирования стен.

Вариант с устройством заводского пола применим в любом варианте каменного строительства.

Перекрытие по балкам

Очень распространенный вид, больше подходит для облегченного варианта перекрытия второго этажа. Балки могут быть деревянными, металлическими или клееными.

Порядок работы

1.Балки предварительно обрабатывают антисептиками, антипиренами. Рекомендуем дополнительно вскрыть концы балок грунтовкой.

2. Вдоль армированного пояса раскладываем балки с заданным шагом (обычно 550–600 мм по внутренним плоскостям — исходя из ширины звукоизоляционного листа) и временно фиксируем их рейками.

Внимание! Ряд торцов балок должен располагаться по оси наружного ряда кирпичей.

Обрезка лишних вертикальных стержней.

3. Ключевой момент. По бокам и поверх несущей части балок закрепляем пенопласт 15–20 мм. Это упростит демонтаж в случае капитального ремонта с возможной заменой потолка.

4. Установите внешний и внутренний фланцы.

5. Укладываем продольные стержни арматуры с шагом 100 мм и обвязываем их поперечными стержнями.

6. Бетонирование балок. Уровень бетонирования — 80 мм от верхней плоскости балок.

При таком устройстве нужно оставить вертикальные стержни для последующего соединения со стенами. Это ключ к прочности конструкции. Соединяя все элементы здания прочной арматурной сеткой, мы используем главное преимущество железобетона. Аналогичным образом, все другие перекрытия увеличиваются в три раза.

Стены

Все сэндвич-стены имеют одинаковый принцип и различаются толщиной и несущей способностью. Любой из вышеперечисленных вариантов предполагает выкладку двух кирпичных стен в качестве опалубки под затирку.Правила выкладки стен опалубкой полностью идентичны стенам фундамента. Всего мы рассмотрим три варианта возведения стен — легкие, капитальные и «под старину».

Облегченная версия

Кирпич кладут по краю. Если последующая отделка предполагается «сухой» (каркас, плиты утеплителя), то лучше использовать силикатный кирпич белый. При тех же параметрах длины, ширины, веса и стоимости он имеет толщину 85 мм, что делает укладку «на край» более точной и удобной.С другой стороны, силикатный кирпич сам по себе имеет отделочные качества, но для «мокрых» поверхностей он плохо подходит.

1 — пластина; 2 — ограничитель 40 мм; 3 — ограничитель «лягушка» 150 мм; 4 — штуцер А3 О 16 мм; 5 — сетка 100х100х3 мм

Преимущества:

1. Низкий расход кирпича. На всю стену расходуется сумма, равная кладке одной стены толщиной в половину кирпича.
2. Можно использовать б / у материал, так как обе плоскости не чистовые.

Недостатки:

1. Относительно низкая несущая способность.
2. Как минимум еще один цикл внешней отделки.

Легкая стена подходит для одноэтажного строительства или с деревянным чердаком.

Оптимальная толщина заполнения 200 мм. Толщина стенки 360 мм.

Опцион капитала

1 — плита или армопояс

Обе стены выложены в полкирпича. Такой подход позволяет совместить строительство и отделку в наружной стене, если она выполнена из чистового кирпича. Подходит для строительства любой этажности.

Оптимальная толщина заполнения от 200 до 400 мм. Толщина всей стенки от 450 до 650 мм.

Полукапитный опцион

Внутренний ряд кладется «по краю», а внешний — в половину кирпича. Возможна внешняя отделка.

Оптимальная толщина заполнения от 200 до 400 мм. Толщина всей стенки от 510 до 710 мм.

Античная стена

1 — песчаник «Дикарь»

Внутренний ряд может быть либо «по краю», либо в половину кирпича.Внешний ряд выполнен из плит или небольших валунов из песчаника шириной 250-300 мм, что придает стенам исключительный декоративный вид, сохраняя при этом их несущую способность.

Сложность исполнения «античной» стены заключается в отделке бронепояса верхнего этажа. Его внешняя граница должна проходить примерно посередине чистового ряда (песчаник) и оставлять место для чистовой кладки.

Оптимальная толщина заполнения от 200 до 800 мм.Толщина всей стенки от 535 до 1225 мм.

Другие разновидности

1 — газобетон 600х300х100 мм; 2 — кладка в один кирпич

Представленная техника универсальна, поэтому вариантов может быть много — все зависит от ваших пожеланий и фантазии. При совмещении слоев необходимо соблюдать следующие правила:

1. Горизонтальное сечение стен не должно превышать сечение фундамента.
2. Процент площади кирпича в сечении стен не должен превышать аналогичный показатель фундамента.Оптимально в стенах подвала кирпича должно быть на 25-40% больше, чем в стенах.
3. Арматура должна связывать максимальное количество элементов. Это главное преимущество технологии. При использовании заводских полов эффект монолита практически полностью теряется.

Проемы оконные и дверные

Для облицовки и последующего бетонирования проемов следует делать шаблоны (рамы) с указанием их границ и расположения. Рамы устанавливаются в проектное положение и служат маяками для укладки и установки рам перемычек.Примеры шаблонов проемов

Внимание! Делая шаблон, помните, что снимать его придется после бетонирования. Обеспечить возможность быстрой разборки.

Перекрытие второго этажа

Традиционно перекрытие второго этажа делают облегченным. В нашем случае работают все правила, касающиеся цокольного этажа. Вы можете сделать его сияющим.

Крыша

Конструкция крыши и материал крыши не зависят от применения описанной технологии.

Материал для заполнения стен

Здесь совмещаются несущая способность и функция изоляции. Решающим фактором здесь является не прочность материала на сжатие, сдвиг или изгиб. Прочность стен здания определяет их способность равномерно распределять нагрузку. Если усилие неуравновешенное, то рано или поздно нагрузка «соберется» в одном месте, не выдержит и треснет. Поэтому такой, казалось бы, незначительный элемент, как кладочная сетка в три ряда, служит одним из гарантов устойчивости всего здания..

Лучше и дешевле сделать стеновую заливочную смесь своими руками. По составу он должен быть близок к раствору, из которого изготовлен шлакоблок — на 2 части цемента, 1 часть песка, 2 части щебня фракции 5–20 и 3-4 части гранулированного шлака (гранулированный шлак. ). Смесь укладывается горизонтальными слоями с вибрацией.

Дом, построенный по описанной технологии, требует значительных затрат времени и денег. Основным материалом, воспринимающим износ от атмосферных явлений, является отделочный кирпич — его следует тщательно подбирать, чтобы он прослужил как можно дольше.
