как провести монтаж самостоятельно — Статьи dinal.biz

Содержание:

  1. Виды монтажа секционных ворот: чертежи и схемы
  2. Сборка секционных ворот своими руками
  3. Секционные ворота для гаража своими руками: дополнительные рекомендации

Секционные ворота проверенный и надежный вариант ворот для гаража. Они могут оснащаться электрическими приводами, поэтому даже в лютый сибирский мороз не нужно выходить из машины, чтобы поставить ее в гараж. Достаточно нажать кнопку на пульте управления.

Установка таких ворот требует сноровки и опыта, поэтому приглашайте на замер и установку секционных ворот специалистов, которые знакомы с тонкостями этой процедуры.

Если вы все – таки решили, что установка секционных гаражных ворот вам по силам, внимательно прочитайте эту статью с рекомендациями.

У профессиональных монтажников на установку одних ворот уходит около четырех часов, будьте готовы, что у вас этот процесс может занять порядка 6-7 часов.

Некоторые манипуляции при монтаже, например, установку воротного полотна и регулировку, удобнее делать вдвоем, поэтому найдите себе помощника.

Выбор материалов для секционных ворот своими руками

Уже много лет компания «Динал» сотрудничает с минским производителем гаражных ворот «Алютех». Мы рекомендуем эти секционные ворота, потому что они долговечны – ресурс пружин рассчитан на 25 000 циклов. Конструкция устойчива к коррозии, ворота хорошо сохраняют тепло, особенно серия ворот «Prestige» с панелями по 45 мм. У производителя широкая размерная линейка. Более подробно про преимущества секционных ворот вы можете прочитать в нашей статье Секционные ворота для гаража: размеры, цены, виды и особенности.

Перед заказом удостоверьтесь в правильности проведенного замер. Кроме стандартных показателей-широта, высота проема, вам потребуется измерить высоту перемычки, глубину вхождения помещения, и расстояние от края проема до боковой стены. Эти параметры будут определяющими не только для размера ворот, но и определят способ их монтажа. Подробнее разберем это в следующем разделе статьи.

Для работы вам потребуются вот эти инструменты:



Виды монтажа секционных ворот: чертежи и схемы



Есть несколько вариантов монтажа секционных ворот: низкий, стандартный и высокий монтаж. Каким именно способом производить монтаж специалисты решают, ориентируясь на замер перемычки проема гаража (на схеме замеров она обозначена буквой H), наличия калитки в полотне и как предусмотрена система управления.

Для ворот без калитки, с ручным приводом, в комплекте с торсионными пружинами подойдет низкий монтаж, при минимальной высоте перемычки – 100 мм.

Для таких же ворот, но с электроприводом низкий монтаж показан при минимальной высоте перемычки 130 мм.

Минимальное боковое пространство (на схеме замеров обозначенное буквой S) не может быть меньше указанного в монтажной схеме.

Мы приготовили для вас таблицу с размера, чтобы вам было проще определиться с вариантом установки.

ХарактеристикауправлениеРазмер перемычкиВариант установки


Секционные гаражные сплошные

ручное100



Низкий

электрическое130
Секционные

гаражные с дверью

ручное100
электрическое150
Секционные для гаража

Не имеет значения



210



Стандартный

Секционные для гаража

Не имеет значения



500



Высокий



Ворота с пружинами растяжения:

ХарактеристикаУправлениеРазмер перемычки (мин. )Размер перемычки (мах.)
Секционные гаражные сплошные



ручное100

900



электрическое130



Рассмотрим варианты установки секционных ворот на монтажной схеме.

Стандартный вариант монтажа ворот с калиткой, параметры:

Низкий монтаж ворот без калитки, параметры:

Высокий монтаж ворот без калитки, параметры:



Перед тем как приступить к сборке монтажу, внимательно изучите проем гаража. Он должен быть без шероховатостей, не имеет трещин и наплывов штукатурки. Одно из главных требований-ровная поверхность. Погрешность проверяйте строительным уровнем. Если перепад больше 1,5 мм/м – сначала выроните стены, и только потом приступайте к монтажу.

Относительно вертикальной оси проема ворота должны быть расположены симметрично. Устанавливая опорные стойки сверяйтесь с показателями строительного уровня. Стойки должны быть выставлены относительно вертикальных плоскостей.

При монтаже правильно выбирайте тип крепежных элементов. Ориентируйтесь при выборе на характеристики материала стен.

Для креплений в полноценную стену, допустим из бетонных блоков или полнотелого кирпича, используйте распорные металлические анкерные дюбели.

Удлинёнными дюбелями из пластмассы с вворачиваемыми винтами длиной 160 мм крепитесь к стенам из ячеистых бетонов.

Наружный диаметр анкера 10 мм.



Сборка секционных ворот своими руками

В каждом комплекте секционных ворот есть подробная инструкция по установке. Соблюдайте последовательность и все рекомендации производителя. Некорректный монтаж может вывести изделия из строя.

Внимание: не используйте при монтаже ворот монтажную пену и деревянные дощечки.

Весь процесс монтажа можно разделить на несколько этапов.

  1. Сборка каркаса секционных ворот

Каркас секционных ворот состоит из опорных стоек и вертикальных направляющих, радиусных профилей, горизонтальных направляющих, боковых кронштейнов и задней перемычки. Эти элементы соединяются между собой в последовательности описанной в инструкции производителя.

– Сначала проводят сборку вертикальных направляющих и крепят направляющие к проему.

В процессе сборки опорных стоек проклейте поверхность стойки, со стороны соприкосновения со стеной, уплотнителем «Псул». Это позволит избежать продувания по всей длине примыкания стоек к стене. При установке не допускайте наличие зазоров между конструкцией и стеной более 5 мм.

– Следуя инструкции, соберите горизонтальные направляющие и закрепите их к уже смонтированному в проеме каркасу вертикальных стоек. Дополнительно зафиксируйте конструкцию к поверхности потолка. Как показано на рисунке.

  1. Сборка торсионного вал

– Следуя инструкции производителя соберите обе конструкции вала (левую и правую) и закрепите их.

– Торсионный вал разместите в проеме. Используйте строительный уровень, чтобы избежать перекосов.

– Стопорные кольца установите к внутренним обоймам подшипников боковых кронштейнов. Зафиксируйте винтами.

  1. Сборка секционного полотна

Ламели в комплекте идут по отдельности. Их необходимо собрать в проеме, соблюдая последовательность.

– Выставите в проеме по строительному уровню первую панель.

– Установите роликовые кронштейны.

– Соедините секцию с подъёмным механизмом с помощью троса.

– Скрепите секции, выставленные поочередно друг на друга, боковыми и промежуточными петлями.

– Проверьте, полотно должно плотно прилегать к перемычке проема.

  1. Регулировка полотна

– Следуя рекомендациям производителя отрегулируйте трос и пружины.

– Зафиксируйте ворота в полуоткрытом состоянии. Если не получается – и ворота самопроизвольно двигаются вверх или вниз – отрегулируйте обороты пружины. возможно вы недостаточно затянули их, или наоборот, перетянули. После регулировки повторите процедуру.

  1. Установка аксессуаров

– Ручки, замки и задвижки надежно зафиксируйте на воротном полотне.

  1. Установка автоматики

Привод не должен подвергаться воздействию влаги, а также механическому воздействию. Обычно его устанавливают на потолке. Крепления на приводе фиксируются финтом, на стене-шурупами.

– Установите основные и защитные элементы согласно инструкции. Следуя рекомендациям производителя соберите и установите элементы электропривода. Проверьте автоматику и корректность работы режимов.

Основные этапы сборки гаражных воротных ворот вы можете посмотреть в нашем ролике.



Секционные ворота для гаража своими руками: дополнительные рекомендации

Важно соблюдать все рекомендации производителя не только по последовательности сборки, но и размещению креплений, и количеству крепежа. В первую очередь, ворота должны быть безопасны и не представлять угрозу человеческой жизни.

Мы советуем доверить установку гаражных ворот профессиональным монтажникам. Это дает вам гарантии, что трудоемкий процесс установки пройдет по всем нормативам.

Напоминаем, в компании «Динал» можно заказать ворота «под ключ» с последующим гарантийный обслуживанием.



конструкция, чертежи, эскизы, фото. Схема откатных ворот сделать самому своими руками с размерами

Изготовление откатных ворот значительно отличается от создания обычных систем открывания проходов в стенах или заборе. Для этого требуется дополнительное оборудование и применение специальных методик монтажа. Поэтому схема откатных ворот имеет свои конструктивные особенности, зависящие от конкретного места монтажа, назначения и принципа реализации механизма открывания.

Преимущества

Популярность таких систем напрямую связана с конструкцией. Дело в том, что она позволяет максимально экономить пространство. Типовая схема откатных ворот предполагает смещение двери вдоль стены, а значит, не требуется большого промежутка в области их работы. Учитывая это, на некоторых производствах или на промышленных объектах установка таких систем является обязательной. Также, благодаря особенностям конструкции и использованию специальных механизмов, именно в таких воротах проще всего реализовать механическое открывание и его дистанционный контроль.

Важным фактором, который является одним из решающих при выборе таких конструкций, является то, что их можно использовать, не выходя из машины. Не нужно самостоятельно выполнять открывание и последующую фиксацию створок, что сильно раздражает некоторых водителей. Это очень удобно, особенно при плохих погодных условиях.

Недостатки

Обычная схема откатных ворот требует наличия пространства вдоль стены или забора, которое необходимо для размещения створки. Также такие конструкции отличаются некоторой сложностью при изготовлении, что порой сказывается на стоимости работ. При этом могут потребоваться дополнительные материалы для реализации механизма перемещения. Подбирать конструкцию необходимо под конкретное место монтажа. Многие типовые решения могут просто не подходить к определенным участкам, хотя стоит рассмотреть отдельно все типы таких ворот, чтобы показать их основные характеристики.

Консольные ворота

Такие системы предполагают наличие специальной направляющей, которая обычно крепиться в нижней части на стене и именно она служит опорой для перемещения полотна. Такая схема откатных ворот своими руками изготавливается проще всего. Это довольно простая конструкция, которая очень распространена. Она позволяет использовать транспорт любой высоты и не имеет никаких ограничений. Однако при этом придется потратиться на длину полотна и изготавливать специальный фиксирующий портал даже на противоположной стороне от механизма проезда. Также к их недостаткам можно отнести высокую парусность, хотя при создании небольшого въезда это практически незаметно.

Подвесные ворота

Данные конструкции обычно устанавливают там, где уже есть ограничение въезда по высоте. Дело в том, что механизм их открывания располагается на специальном рельсе, сверху въезда. Это очень важно учитывать еще на стадии проектирования, поскольку необходимо принимать во внимание возможность проезда транспорта с большими габаритами. Типовая схема откатных ворот своими руками составляется довольно просто. Достаточно рассчитать принцип крепления верхней направляющей и уже на ней располагать сам механизм подвески. Чаще всего эти конструкции монтируют в пролетах между цехами или внутри больших помещений. Это позволяет сразу решить проблему с габаритами транспорта и использовать только достоинства этих систем.

Колесные ворота

Такие конструкции чаще всего используют при создании широких пролетов. Обычно схема и чертеж откатных ворот с размерами создается приблизительно. Дело в том, что окончательные замеры подвижного механизма лучше всего производить уже после монтажа рельса, по которому и будут ездить колесики. Эта конструкция считается менее практичной, поскольку даже незначительные препятствия или засоры на полу могут сказаться на качестве работы. Однако если необходимо создать довольно широкий пролет и нет возможности использовать подвесную систему, то этот вариант изготовления может показаться самым лучшим.

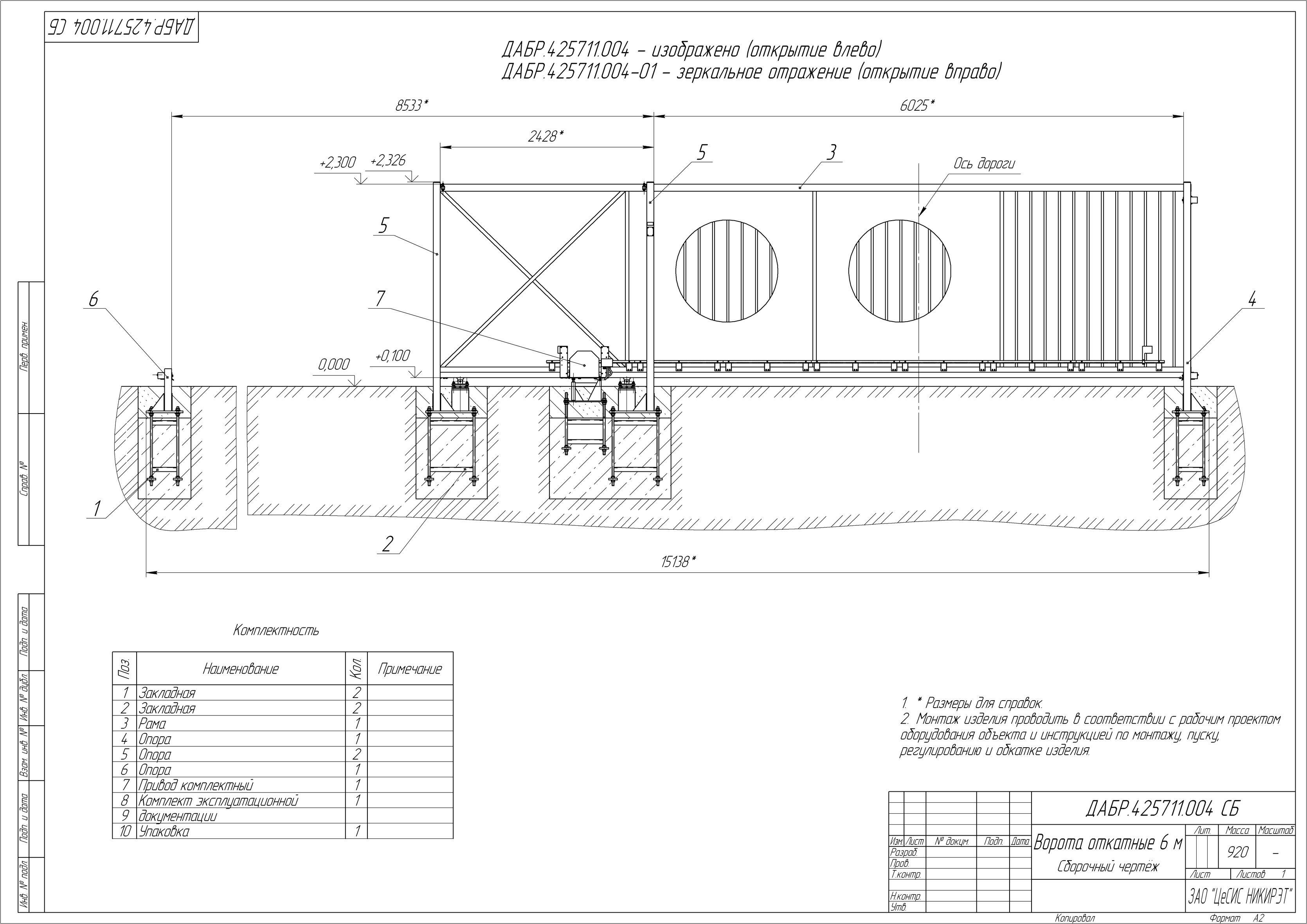

Чертеж

Если учесть все особенности разных конструкций, то можно понять, что необходим индивидуальный подход, чтобы создать откатные ворота своими руками. Конструкция, чертежи, схемы или эскизы, взятые с других объектов, могут не подойти к конкретному пролету или не соответствовать требованиям конечного пользователя. Поэтому профессионалы сначала рекомендуют подходить к данному вопросу исходя из потребностей и личных предпочтений.

Прежде всего определяют принцип работы конструкции и на основании этих данных делают чертеж полотна. Обычно при этом делают довольно прочный каркас, а его длину увеличивают на 40%. Это необходимые затраты, которые позволяют скрыть щель между створкой и стеной и при этом придают изделию дополнительной прочности.

Когда создается конструкция откатных ворот схемы или чертежи делают с учетом приобретения готовых узлов. К ним могут относиться рельсы, ролики или другие элементы заводского изготовления. Поэтому прежде чем приступать к работе, очень важно сразу уточнить о наличии этих узлов и узнать все их параметры. Это же относится и к автоматизированной системе открывания, которая может иметь свои особенности монтажа и поэтому нуждается в детальном отображении на чертеже.

Подготовка опорных столбов и основания

Данный этап считается очень важным, поскольку от него зависит не только качество конструкции, но и срок эксплуатации, который будут иметь откатные ворота. Фото, схема или чертеж в этом процессе не помогут, потому что нужно учитывать индивидуальный ландшафт местности. При этом сразу стоит отметить, что опорные столбы с устройством запирания и уловителем лучше всего делать на одном монолитном основании. Это позволит избежать перекосов, которые происходят из-за неравномерного проседания грунта. Такой своеобразный фундамент лучше всего делать на глубину промерзания земли с учетом самой почвы.

  • Сначала выкапывают траншеи под сами столбы и соединяют их между собой.
  • На следующем этапе делают песочную подложку, в которую можно добавить небольшое количество щебня.
  • Если планируется установка системы автоматического открывания, то сразу лучше сделать подвод кабеля и других управляющих проводов.
  • Далее производят армирование, а в соединяющую траншею укладывают швеллер вверх плоской стороной. Он послужит основанием для рельсы или подвижной каретки. На данном этапе выполняют с использованием уровня, чтобы не допустить перекоса, который скажется на работе конструкции.
  • Затем производят бетонирование. При этом очень важно добиваться максимального удаления воздуха во время заливки. Поэтому некоторые мастера предпочитают использовать специальные вибраторы, которые погружают в раствор.
  • Устанавливать опорные колонны ворот нужно только после полного застывания бетона. Обычно их делают из кирпича, сразу проводя проводку и устанавливая посадочные места для фиксации металлических элементов.

Подбор фурнитуры

Создавая откатные ворота, чертежи, схемы, эскизы, конструкция или инструкция которых предполагает использование дополнительной фурнитуры, очень важно правильно подобрать все необходимые элементы. Они должны соответствовать один другому и подходить для решения конкретных задач. Учитывая это, профессионалы рекомендуют приобретать готовые комплекты. В них входят все необходимые узлы, позволяющие реализовать конкретный тип устройства с минимальными затратами. К таким элементам обычно относятся, ролики, тележки, концевики, уловители и направляющие рельсы. Это основные детали, создавать которые самостоятельно очень дорого и не имеет смысла.

Изготовление каркаса полотна и несущей рамы

Обычно для этих целей используют профильную трубу с прямоугольным сечением 60х30. Однако делая откатные ворота своими руками, чертежи, схемы или эскизы могут предполагать применение и других материалов. Стыковку всех элементов выполняют с использованием сварки. Усиливающий каркас можно делать из трубы 40х20. При этом очень важно чтобы он наваривался прямо по внутреннему периметру с ребрами жесткости и распорками.

Таким же способом изготавливают и несущие рамы. Однако они не нуждаются в усиливающем каркасе. Достаточно просто установить ребра жесткости и дополнительные распорки. После этого конструкцию красят и фиксируют на стену.

Установка основных узлов

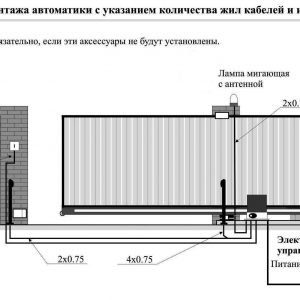

На данном этапе может потребоваться электрическая схема откатных ворот и инструкция по монтажу такого оборудования, как ролики, каретки или направляющие. Все узлы устанавливают на свои места с учетом их конструктивной особенности и способа крепления. Чаще всего используют саморезы, предназначенные для работы с металлом или болтовые соединения. Некоторые специалисты рекомендуют сначала выполнить предварительный монтаж с последующей подгонкой всех деталей на месте. После этого можно будет произвести окончательную фиксацию.

Когда все узлы установлены на каркас, то можно монтировать раму для полотна на ее несущую конструкцию. Тут также необходимо подгонка с использованием уровня. Дверное полотно должно быть смонтировано идеально, поскольку только так можно добиться правильной работы изделия и продлить срок его эксплуатации.

Установку систем управления и механического открывания выполняют в соответствии с их инструкцией по монтажу. При этом также нужно учитывать специфические особенности каркаса и опорных элементов.

Обшивка

Когда создаются откатные ворота схема, чертежи и эскизы обычно предполагают использование металлического профиля для обшивки. Дело в том, что данный материал имеет относительно небольшой вес, хороший внешний вид и является очень практичным. Его фиксируют с использованием специального крепежного материала в виде саморезов. Некоторые мастера предпочитают приобретать уже окрашенные листы, для которых существуют особые крепления. Их стоимость обычно выше, но внешний вид подобных изделий просто потрясающий. Также стоит отметить и тот факт, что заводское окрашивание намного качественней и прослужит довольно долго. При этом стоит обратить внимание и на изделия с нанесенными рисунками, которые придадут конструкций своеобразный стиль и уникальность. Однако следует помнить, что стоимость таких металлических листов профиля довольно высока.

Рекомендации специалистов

  • Если планируется, что в ворота будет заезжать автомобиль КАМАЗ, то их ширина должна составлять не менее 5 метров. Такие параметры взяты из расчетов габарита машины, возможности заезжать под углом в 45 градусов и запасом на колебания или скольжение в плохую погоду.
  • Даже подвесные ворота нуждаются в бетонном основании, поскольку перекос, вызванный подвижкой грунта, может отразиться не только на системе перемещения, но и на элементах запора полотна.
  • Все дополнительные элементы и системы автоматического открывания стоит приобретать у одного производителя. Так можно избежать проблем, связанных с несовместимостью отдельных элементов или запорных механизмов.
  • Подбирать устройство контроля автоматического открывания ворот необходимо очень тщательно, обращая внимание не только на компанию изготовитель, но и на продавца. Дело в том, что это вопросы не только комфорта, но и безопасности. Именно поэтому многие мастера предпочитают обращаться в специальные компании, оказывающие подобные услуги и дающие гарантию на свой товар, проводя его периодическое обслуживание и гарантийный ремонт.

Вывод

На основании изложенного выше материала можно сделать вывод о том, что схема откатных ворот создается индивидуально. При этом обязательно необходимо учитывать тип реализации процесса перемещения полотна и наличия управляющих систем. Также важно уделить внимание изготовлению самой конструкций, поскольку она должна быть не только прочной, но и обладать небольшим весом. Поэтому к качеству подбора материала стоит подходить очень ответственно и без лишней экономии.

Откатные ворота своими руками чертежи схемы эскизы конструкция

Дизайн и функциональность приусадебного участка будут незаконченными без забора и въездных ворот. По их внешнему виду складывается первое впечатление о хозяине дома. Профессиональный чертеж откатных ворот помогает воплотить в жизнь эту сложную конструкцию, ведь при наличии нужных инструментов ее изготовление – дело времени.
Чертеж ворот

Достоинства и отрицательные стороны



Выбор моделей – это не только вопрос престижа. У конструкции есть много положительных характеристик. Кроме привлекательного дизайна и надежности, это:

  1. Бесшумное и быстрое открывание/закрывание калитки и створок.
  2. Компактность.
  3. Уход и профилактика (чистка мусора, льда и снега) практически не нужны. Необходимо только периодически обслуживать ходовые механизмы.
  4. Длительная эксплуатация, надежность конструкции, металлических узлов и деталей.
  5. Оборудование автоматикой и сенсорными датчиками обеспечивает комфортное пользование.

Схематическое устройство



Основные недостатки:

  1. Для габаритных автомобилей необходимо немалое пространство для въезда, что повышает стоимость устройства.
  2. Металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Типы откатных ворот

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих.
Консольный тип



Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции. Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор.
Общая схема Яксель, чертеж ворот подвесных

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла.
Колесные ворота



Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

  1. Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
  2. Каретки, необходимые для свободного движения ворот.
  3. Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
  4. Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Фурнитура

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Конструкция и устройство

Зона ответственности ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения. Перед тем как устанавливать ворота откатные своими руками, проверьте чертежи и эскизы на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда рассчитываются исходя из габаритов транспортного средства. Например, средняя высота легкового автомобиля – 1,4 м, газели – 2,5 м, КАМАЗа – 2,9 м. Максимальный угол заезда – 450. То есть между опорами ворот и крайними точками машины должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта, – 0,5-0,6 м. Таким образом, пролет должен быть не менее 5 м.

Конструкция ворот

Ширина въезда – это не величина проема. Длину сделайте больше на 40-45% ширины, чтобы перекрыть образующуюся щель между ограждением и самим полотном.

Практические схемы отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорами монтируется каркас и уловители, а рама собирается при помощи сварки. На нее крепится профнастил. Конструкция снабжается ручкой или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно (из дома или автомобиля).
Монтаж



Как устанавливаются ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы помогут правильно составить смету и рассчитать все проектные параметры. Сэкономить на ограждении можно при отдельном бетонировании консоли и опор для ловушек. Но при таком подходе нужно знать свойства земли, пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.

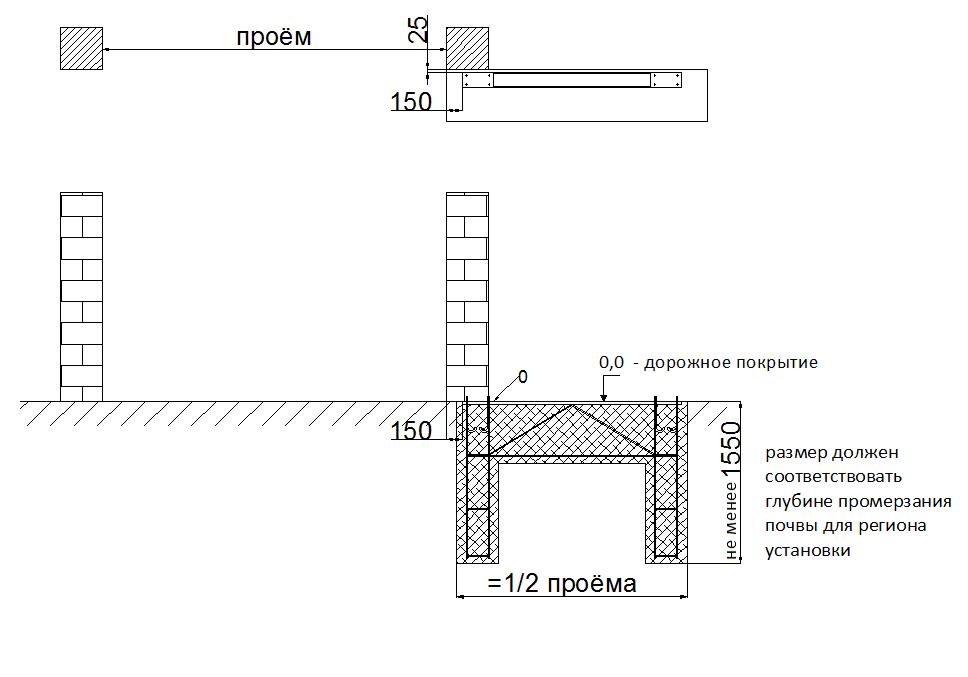

Первый этап – роется траншея по ширине опор на глубину промерзания почвы.  Если грунт пучинистый, плавучий или супесчаный, сделайте запас фундамента по глубине в 15–20%. На дно траншеи укладывается песчано-щебневая подушка с высотой слоя 10-20 см, которая защищает бетон от влаги и разрушений.
Фундамент

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см и увязываются мягкой проволокой – сварку применять категорически не рекомендуется. На него устанавливается металлическая закладная из швеллера, перевернутого вниз и уложенного по уровню, чтобы не допустить перекоса полотна. К этому швеллеру крепится каретка.

Затем уже готовые опоры устанавливаются на свои места. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают основание под консоли. Удобнее опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также необходимо следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 суток, причем первые 2-3 дня его периодически смачивают, чтобы не допустить растрескивания верхнего слоя.
Сварка



Рама делается сварной, из прямоугольного профиля с элементами усиления. Внутреннее усиление представляет собой трубы Ø 30-40 мм. Первыми на эскиз, разбитый на грунте, укладывают те, по которым примеряют профиль и сваривают раму. Трубами, приваренными по диагонали, ее усиливают после того, как обозначен основной вид ворот.
Фото готовой конструкции

Сварка осуществляется прихваткой через 30 см. Направляющий рельс приваривается к нижней части рамы. Обшивку делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины и покрывают грунтовочным составом.



Уловители и каретки на опорах крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается конструкции индивидуально – каждые откатные ворота имеют собственный чертеж.

Схемы промышленных ворот — ООО Пром-ворота

Представляем Вашему вниманию чертежи и схемы промышленных ворот не типовых решений, а так же, их некоторых конструктивных элементов.

Схема распашных металлических, утепленных ворот со сборно-разборным полотном из трех частей и с вырезом под монорельс ВР 74х47

Распашные ворота — наиболее часто применяются для перекрытия проемов промзданий и специализированных строений, таких как, производственные предприятия, логистические, складские, гаражные комплексы и т.д. Отличаются простотой конструкции, долговечностью в эксплуатации и невысокой ценой.

Кроме стандартных моделей, компания ООО Пром-ворота, разрабатывает изделия по индивидуальным проектам, учитывая все требования заказчиков.

Металлические утепленные складчатые ворота ВРСК 45х50 с приводом САМЕ

Складчатые металлические ворота — второй наиболее распространенный вариант используемый промышленными предприятиями. Отличаются большей гибкостью и позволяют экономить место перед проемом. Могут быть выполнены в разных модификациях.

Схема распашных металлических утепленных ворот ВР 60х50

Для повышения прочности и надежности распашных ворот используют такие конструктивные элементы, как дополнительный каркас жесткости и внутренний каркас жесткости. Это исключает провисание и «парусности» полотна.

Распашные металлические утепленные ворота ВР 47х47

Схемы складчатых металлических утепленных ворот ВРС 40х70

Схема крепления промышленных ворот

Крепления в промышленных воротах — один из важнейших конструктивных элементов. От них зависит то, насколько будет надежна конструкция и как долго ее можно будет использовать. Ниже приведен чертеж узлов крепления промышленных ворот КМ и КМД для зданий из бетона и из сэндвич-панелей.

Испытание ворот на воздействие механических факторов

Все промышленные ворота которые мы производим проходят инженерный анализ, позволяющий оценить, как поведет себя конструкция в условиях механических нагрузок, не прибегая к натурным испытаниям. Использование инновационных программ для проектирования, позволяет не только провести необходимый расчет, но и сделать визуализацию будущего объекта.

ООО Пром — ворота изготавливает промышленные металлические ворота для всех видов промзданий.

Стоимость изготовления и монтажа промышленных ворот нашего производства, Вы можете узнать отправив нам заявку с сайта или позвонив нам по телефонам:




Смотрите другие предложения от производства промышленных ворот:

Распашные ворота своими руками

Многие владельцы дач и частных домов оценили преимущества разнообразных ограждений. Причем большинство выбрало именно распашные ворота своими руками, то есть, те ограждения, которые можно сконструировать самостоятельно. А все потому что надежность и простота в эксплуатации были всегда в цене, а так как глухие ограждения непрактичны, то они постепенно ушли в прошлое.

Виды распашных ворот

Конструкция распашных ворот может быть разной. Прежде всего, они могут отличаться материалом изготовления: металлические или деревянные – каждый выбирает сам, что ему лучше. Так, распашные ворота для дачи могут быть и деревянными, если имеется этого материала в достаточном количестве. По конструкции распашные ограждения бывают однополые со створкой и двустворчатые.

В последнее время часто стали наблюдаться комбинированные варианты – двуполые с калиткой. Но, все же, больший процент таких ограждений выполнен с глухими элементами, так как часто это мы можем наблюдать в госучреждениях и больницах. Сделать распашные ворота своими руками можно и с художественным оформлением – это тип эксклюзивных ворот, подходящих как для дачи, так и для дома. Калитка может быть выполнена рядом с ними или же быть внедренной в плоскость. Чтобы создать такие врата, нужно изначально сделать чертеж.

Любая конструкция ограждений может быть оснащена дополнительно и автоматикой, но монтаж тогда будет выполняться с учетом требований к электрике.

Особенности распашных ворот

Какие бы вы ни выбрали распашные ворота для дачи или для дома, способ открытия можете оставлять за собой – внутрь территории они будут распахиваться или же наружу. Можно сделать так, чтобы они были утепленные – это придаст солидности и повысит эксплуатационные свойства. Легкость движения обеспечивается за счет специальной конструкции, использующей шарниры и петли. Когда человек думает о том, как сделать распашные ворота, то он может использовать чертежи, на основе которых можно попробовать сделать ограждение своими руками.

В свою очередь, установка не является сложной, если делать все пошагово. Стоит помнить, что для создания основного профиля обычно используются жесткие полотна (сэндвич-панели, алюминиевые профиля и прочее).

Эти классические ворота выбираются многими не зря, так как имеют ряд отличительных особенностей:

  •  функциональны;
  •  удобны в использовании;
  • ​ компактны;
  • ​ нет направляющих роликов и балок;
  • ​ не имеют ограничений по размеру;
  • ​ есть широкий спектр выбора материалов;
  • ​ есть возможность выбирать самые разнообразные элементы декорирования.

Заранее стоит выбрать комплектующие для распашных ворот, состоящие из основных элементов и дополнительных, а также в их состав могут входить и детали декорирования. В случае конструирования ворот своими руками может пригодиться условная схема или чертеж с размерами. Причем можно найти и готовые чертежи распашных ограждений в Интернете. Если человек нацелен поставить распашные ворота для дачи, то он должен определиться с финансами, выбрать материал и предполагаемый вариант конструкции. В зависимости от сложности установка распашных ворот может выполняться в течение нескольких дней или недель.

Создать декоративный вход своими руками, используя распашные ворота, совсем не проблематично. Они могут быть дополнительно утепленные, для чего предусматривается индивидуальная конструкция. Кроме того, популярность их среди населения высока, так как довольно монтаж прост, если есть примерная схема. Утеплитель в виде пенопласта или стекловаты накладывается на секции, сверху можно обшить профнастилом или вагонкой. Подобные утепленные ворота сделать своими руками не тяжело, а их надежность проверена опытом многих владельцев.

Для дачи выбирают ворота такого типа из-за того, что они долго эксплуатируются, не нуждаются в фундаменте. То есть, на открытых участках использование распашной конструкции нередкий случай. Сегодня распашные ворота для дачи выбирают предусмотрительные хозяева, ценящие комфорт и простоту. А утепленные могут отлично подойти к гаражу или какой-нибудь подобной постройке, что позволит даже сэкономить расходы на коммунальные услуги.

Нюансы строения распашных ворот

Неизменным спросом пользуется конструкция с калиткой, которая для дачи в самый раз. Сделать ее можно и своими руками, а можно доверить монтаж специализированным компаниям. При самостоятельном построении рекомендовано иметь чертеж, согласно которому сделать распашные ворота намного проще.

Неэкономичными и дорогими являются кованые ограждения, которые можно декорировать каким угодно способом, но своими руками делать их трудно. А установка займет много сил и времени. Но их красота и привлекательность ставит этот вариант впереди остальных конструкций.

Единственным правилом при установке любых распашных ворот является правильно подготовленное углубление, благодаря которому конструкция будет безукоризненно функционировать. вПравильный монтаж подразумевает под собой и правильный выбор столбов, в качестве которых могут быть профильные трубы или бетонные столбы. Грунт обычно промерзает не больше одного метра, следовательно, рекомендуют выкапывать яму примерно такой длины. В яму выкладывается подушка изначально, а потом смесь из бетона соответственного соотношения. Так или иначе, но установка любых ворот подразумевает под собой грунтовые работы.

Делаются столбы и из кирпича, к которому прикрепляются элементы ограждения. В данном случае монтаж может затянуться, так как возведение столбов займет определенное время, а потом еще и установка требует своего времени. Для дачи такие конструкции непрактичны, а вот для загородного коттеджа – в самый раз. Кроме того, распашные ограждения – солидные, особенно если изготовлены из металла.

Прежде чем заняться самостоятельным сооружением ворот для дома или дачи, сделайте чертеж от руки, или же это может быть обычная схема. Размеры проставьте в произвольной форме. Нарисуйте примерные декорированные элементы, которые можно сделать с использованием сварки или же просто купить готовые на рынке. В любом случае схема должна быть понятна вам, но для ориентации желательно выставить размеры. Таким образом, вы можете начертить примерный вид ворот и показать его специалистам, которые постараются максимально воплотить его в жизнь.

Какие могут понадобиться инструменты? Зачастую следует подготовить не только основные инструменты типа молотка и зубила. Могут пригодиться:

  • ​ дрель электрическая;
  • ​ шуруповерт;
  • ​ отвертка;
  • ​ кирка, лопата, мастерок;
  • ​ сварка;
  • ​ гаечные ключи (набор желательно).

Если вы не уверены в своих силах, то лучше начинать с дачи, то есть, попробуйте там заменить ворота, сконструировав самостоятельно основу и остальные элементы распашных ворот. Но изначально приготовьте все нужные инструменты, материалы, чтобы потом можно было просто заняться работой изготовления ограждения. Конечно, с простых конструкций начинать легче – это понятно и новичкам в этом деле. При наличии умного партнера можно создать довольно-таки неплохие распашные ворота, даже не имея опыта в этой сфере. Одному же сделать ряд монтажных и установочных работ будет трудно.

Как сделать раздвижные ворота своими руками – чертежи конструкции и фото | Своими руками

Сразу же в начале статьи оговоримся о том, что это ворота так сказать «эконом-класса», предназначены они для постройки из доступных строительных материалов, из тех, что называется «есть под рукой».

У меня не было цели строить, что то ценой в полдома, поэтому вид может и неказист, но со своей задачей они справляются на твердую пятерку, а обошлись в копейку, что для пенсионера важно. Но если средства позволяют можно заказать новые строительные материалы, арматуру, уголок, швеллера, фурнитуру и тогда внешний вид будет куда лучше а цена все равно на порядок ниже чем заказывать в специализированной фирме.

Также замечу, что в данной конструкции ворот, заложена верхняя несущая балка как один из важных узлов, но Вы вполне можете обойтись и без нее – можно сделать монтаж направляющих в ту часть забора, куда будет заходить подвижная часть ворот при их открытии, а по низу проложить своеобразную канавку, по которой будут проходить ролики ворот, что тоже будет выступать в качестве направляющей, и не давая воротам возможности «ходить».

Этот желобок можно как вылить из бетона, так и положить металлический П-образный профиль выемкой вверх. Кстати в качестве роликов при таком варианте, можно использовать колесики от тележек, на которых возят свежеиспеченный хлеб на пекарне – они подходящего размера, и на их катках ролики сделаны из очень прочной и устойчивой к износу резины. Именно так поступил мой кум, для которого по многим причинам ограничение ворот по высоте несущей балкой было неприемлемо, так вот эти колесики служат у него у него уже 7й год и признаков износа не видно совсем, зато из-за резины шума и грохота при открытии ворот в разы меньше.

Дачные участки еще с советских времен славились своей миниатюрностью, да и сейчас выкупить для себя огромные участки земли не только где-нибудь в Подмосковье но и в средней полосе России где цены не такие уж и дорогие, может позволить себе далеко не каждый.

Поэтому многие обходятся тем, что есть – а поступать так это значит беречь каждый метр земли, чтобы вырастить на нем что-нибудь впрок, для зимних закаток и заготовок, а может и построить на этих метрах, что нибудь действительно необходимое для той же дачи.

Поэтому собственно такая обыкновенная с виду вещь, и надо сказать для многих вполне привычная как распашные ворота, для дачников непозволительная роскошь – слишком уж съедает много они места. Единственный выход в таком случае – ворота раздвижные – конструкция, которую вполне можно сделать своими руками, при этом сэкономить кучу полезной площади на участке, да еще и солидно сэкономить.

Материалов для того чтобы сделать раздвижные ворота потребуется тоже совсем немного:

  • Несколько стоек – как правило, если задумываете калитку то по всей вероятности понадобится еще одна
  • Несущая балка, которая будет выполнять роль направляющей, длиной 5-6 метров
  • Подшипников помощней – пару штук
  • Ворота – которые легко сварить и сделать из популярного ныне металлопрофиля.

Раздвижные ворота такой конструкции обладают многими преимуществами один, из которых это то что при такой конструкции и стойки ворот и фундамент под них могут быть гораздо меньших размеров чем при других вариантах – ведь при таком их устройстве ворот неважно – закрыты они или наоборот, открыты – нагрузка будет одинакова.

Также немаловажен тот факт, что раздвижные ворота куда как удобнее в использовании чем обыкновенные. Взять хотя бы зиму – обычные ворота придется расчищать, распашные же откроются и без уборки снега, при минимальных усилиях.

Теперь о калитке, о которой я уже упомянул выше – вернее о ее нужности или наоборот, ненужности. Вся суть в том, что если подходить к этому процессу рационально и просчитать все заранее, то окажется что калитка для входа во двор совсем и не нужна, если у вас ворота раздвижные – они ведь могут открываться на любую ширину, которая Вам нужна. Поэтому в них легко проедет и машина и пройдет коляска с внуками.


Читайте также: Откатные и распашные ворота – чертежи и схемы устройства


Такой подход, конечно, более применим к загородному, дачному дому, где вы живете не все время – дома калитку все-таки делать мне кажется нужно, хотя бы из эстетических соображений, а в загородном это еще одна возможность сэкономить, притом вполне приличные деньги.

Установка на построенные своими руками раздвижные ворота автоматического привода для цикла открытия-закрытия тоже не составит большого труда – схем в журналах и интернете полно – притом бывают даже особенно интересные, с применением фотоэлементов.

Для начала определитесь с шириной проема. Как правило для ворот используется ширина в три , три с половиной метра – ее обычно хватает под все нужды, будь то провоз груза, или проезд автомобиля.

Стойки, на которые вы будете навешивать будущие ворота бетонировать нужно очень тщательно – хотя бы на один метр. Пусть вес ворот и не велик, но постоянное открытие и закрытие их может со временем расшатать плохо залитую конструкцию.

Высоту опорных стоек нужно сделать обязательно выше столбов используемых для ограды, это необходимо сделать для того чтобы не занижать проезд. Высота стоек должна быть как минимум 2,5 метра (иначе и на обычном УАЗике не проедете если сделать на нем вот такой багажник и нагрузить), а на их концах должны быть сделаны консоли для крепления балки которая будет для ворот несущей.

Балку эту, лучше заранее потратьте время, и сделайте обязательно съемной – даже если кажется что все строительство закончилось и завозить в будущем ничего не надо будет – всегда есть риск что это может оказаться не так, например торф надо будет завезти, или перегной, а может и дрова для новой, недавно построенной своими руками бани, да и много еще чего, ведь у хозяина хлопот всегда хватает. А тут это будет сделать нетрудно – снял балку и готово.

Консоли должны быть по общему правилу чуть больше чем двойная толщина забора.

При этом необходимо учитывать полную толщину забора, то есть всю его конструкцию, в которую входит и толщина металлопрофиля, и толщина лаг, к которым он закреплен, и другие узлы его конструкции, в том числе и крепеж и какие либо декоративные элементы.

Опорные стойки обязательно должны быть смонтированы на одной линии, и быть одинаковой высоты. Делается это, прежде всего для обеспечения строгой горизонтальности несущей балки, а значит и для будущей легкости хода ворот. Установите сперва одну опору, а уж при монтаже следующих ориентируйтесь уже на нее, так будет легче.

Саму несущую балку крепите поверх консолей, так будет удобнее. Перед монтажом балки навесьте на нее пустой каркас той части ворот, которая будет двигаться, а также опорные ролики.

В принципе, многие мои соседи по садовому товариществу под подвижную раму раздвижных ворот для удешевления всей схемы, использовали разные ненужные конструкции, будь то старые сварные секции с сеткой рабицей, которую предварительно сняли и заменили на новый металлический профиль, части вольеры для собак и т.п. Кто во что горазд, у кого что сохранилось. Сам я раму варил из обыкновенного уголка – дела там на час, зато так надежней, тем более сварка под рукой.

Также, если есть под рукой собственный сварочный аппарат, то опорные стойки с роликами можно за еще один час сделать из обычных подшипников.

В качестве стойки удобнее всего использовать обыкновенный металлический уголок, его размеры рассчитывайте под общий вес конструкции Ваших раздвижных ворот.

Вырез на стойке подвеса в самой ее верхней части ,как это показано на схеме-чертеже ворот), рассчитан на ровное движение роликовой опоры основанной на подшипнике, без смещения или перекосов.

Чертеж-схема1: Конструкция раздвижных ворот

К несущей же балке требование лишь одно – она должна выдерживать вес движущейся части ворот без прогибания или любой другой возможной деформации. Для этих целей я выбрал трубу с диаметром в 57 миллиметров. Если в последующем возникнет необходимость расширить ширину ворот, то такую трубу легко найти и нарастить, для этого возьмите трубу меньшего диаметра и состыкуйте на ней сваркой 57 мм-вые трубы, используя первую (маленькую) в качестве горизонтальной направляющей – выйдет максимально плотно и ровно. После хорошего сварщика даже зачищать швы от сварки не придется.

Металлопрофиль я крепил к уголкам подвижной рамы раздвижных ворот с помощью обыкновенных саморезов, которые часто используются для кровельных работ. Сосед же сначала прикрепил к раме деревянные лаги и дополнительно металлические листы обшивки ворот крепил еще и к ним.

После этого оставалось только сделать хорошую массивную ручку и замок, и кое где подкрасить конструкцию ворот из аэрозольного баллочника такого же цвета, как и листы металлического профиля (у меня профиль был цвета Монтеррей, покупал в кровельном магазине, там же купил и кровельные саморезы со шляпками одинакового цвета и там же был куплен и баллончик с краской). И все – раздвижные ворота готовы.

Фото: Варианты крепления роликов к несущим балкам раздвижных ворот

На заметку мастеру:
Как правильно подкрашивать ворота?
Приблизительно раз в год вам придётся подкрашивать проржавевшие места на сварных и кованых воротах, а также на металлических каркасах. Лучше всего делать это специализированной краской по металлу. Сначала удалите рыхлую ржавчину и отслоившиеся куски старой краски, по очищенному участку пройдитесь наждачной бумагой и обезжирьте его растворителем. После этого можно наносить краску лучше в два слоя. Красить следует при температуре +8…+25 “С. Подождите 4 ч, пока высохнет первый слой, только после этого наносите второй. При двухслойном покрытии расход краски составляет приблизительно 1 л на 5 м2.

Какие ворота лучше – откатные или распашные?
Однозначного ответа на этот вопрос все таки нет – всё зависит от предпочтений заказчика и пространства около проёма. Откатные конструкции позволяют сэкономить место перед воротами. Распашные удобны тем, что их можно установить практически в любом случае и открывать как внутрь, так и наружу. Особенностью качественных ворот как откатных, так и распашных, является полное отсутствие видимых и доступных с внешней стороны крепёжных элементов. Это надёжно и безопасно, так как ворота невозможно разобрать снаружи. Также это эстетично. Что касается управления, то оно может быть ручным или автоматическим. Современная тенденция такова, что ворота в большинстве случаев устанавливают сразу с автоматикой. При этом делают так, чтобы одним пультом управлять и въездными, и гаражными воротами.

Имеет ли значение размер ворот?

Да, если речь идёт о цене чем они шире и выше, тем дороже. И не только дороже, но и тяжелее, а вес влияет на выбор автоматики – чтобы управлять «тяжеловесом», требуется более мощное и дорогое оборудование. Некоторые фирмы вводят ограничения на размер своих ворот к примеру они должны быть не выше 3 м и не шире 5 м, но крупные производители готовы выполнить любой заказ, и в их практике есть уникальные случаи, когда высота створок достигала 5 м, а ширина 7 м. Чтобы не тратить времени зря, поинтересуйтесь сразу имеются ли у продавца какие-либо ограничения для заказчика.

Ворота-конструктор: собери своими руками

На рынке есть и такое предложение – вы делаете проём под заданные производителем размеры (при этом даны только два варианта высоты и ширины полотна), после чего получаете автоматические откатные ворота и сами собираете их на месте. Это обойдётся немного дешевле, чем монтаж силами продавца, но риск что-нибудь испортить высок – в итоге вы можете заплатить дважды.


Альтернатива самодельным воротам?

В том, что автомобиль не роскошь, убеждать владельцев загородных домов сегодня не нужно. Поэтому, обустраивая загородный участок, необходимо создать условия для удобного въезда и надежной стоянки автомобиля, ну и, конечно, конструкцию ворот – и въездных, и гаражных.

Чаще всего в качестве въездных ворот на участок используют распашные конструкции. Это традиционный тип ворот, который и сегодня пользуется популярностью благодаря надежности, невысокой цене, простоте установки и богатству дизайнерских возможностей. К тому же проверенная временем конструкция сегодня, как правило, оснащается электроприводом, и воротами можно управлять дистанционно, не выходя из автомобиля.

Однако у распашных ворот есть и определенные недостатки: сильные порывы ветра могут неожиданно распахнуть створки; при больших снегопадах пространство перед воротами придется расчищать перед каждым открыванием; для удобства пользования нужно большое свободное пространство. Для автоматизации распашных ворот требуется два привода, и чаще всего они отрывают ворота вовнутрь, поэтому нужно убедиться, что на участке хватает места для открывающихся створок.

Вдоль забора

Самый надежный тип уличных ворот – это откатные конструкции. При открывании полотно ворот перемещается влево или вправо вдоль внутренней стороны ограды, полностью освобождая проем для проезда автомобиля.

Самая распространенная конструкция откатных ворот – рельсовая. Вдоль проема на уровне земли укладывается рельс, на него на роликах устанавливается панель ворот, сверху на столбе два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам. Для установки таких ворот необходим фундамент, где будут располагаться опорные ролики. Второй распространенный тип откатных ворот – консольные. Они не имеют рельсов. Панель консольных откатных ворот нависает над проемом, иногда на высоте около 10 см от земли, и благодаря этому даже во время снегопадов сохраняют свою работоспособность и подвижность.

В складку

Наибольшей популярностью среди гаражных ворот пользуются секционные конструкции. Полотно таких ворот собрано из стальных секций, внутри заполненных пенополистиролом или вспененным полиуретаном. Секции соединены друг с другом посредством шарнирных петель. При открывании полотно поднимается по направляющим вертикально вверх и располагается под самым потолком гаража. Пространство гаража используется максимально полно, к тому же обеспечивается удобный въезд и выезд. При этом конфигурация проема не имеет значения. Плавность и бесшумность хода обеспечивает система торсионных или тяговых пружин, тросов и ходовых роликов.

Въездными и гаражными воротами можно управлять с помощью одного двухканального пульта.

Свернуть или подняты

В последнее время получили широкое распространение еще 2 типа гаражных ворот – подъемно-поворотные и рулонные. Первые изготавливаются из цельной металлической панели, которая подвешивается к подьемно-поворотному механизму. Достаточно нажать на кнопку, и полотно плавно приподнимется, повернется параллельно земле и задвинется под крышу.

Рулонные (роллетные) ворота собираются из алюминиевых или стальных ламелей, соединяются друг с другом шарнирно и образуют гибкую панцирную конструкцию, которая поставляется в готовом виде намотанной на специальный вал.

Особенности управления

Основа системы автоматизации ворот – электромеханический привод. Он содержит блок управления, тяговый механизм и электрический двигатель.

Современные приводы снабжены системой контроля безопасности. Эта система по сигналам от разнообразных датчиков блокирует перемещение полотна ворот в случае появления в проеме постороннего крупного предмета или живого существа, а также при попытке взлома. На тот случай, если электричество вдруг отключилось, в кон струкции привода предусмотрен механизм ручной разблокировки, который позволит вам открыть и закрыть ворота своими руками.

В гараже или доме устанавливают внутренний выключатель, на дисплее которого высвечивается состояние ворот (закрыты или нет). Такой «домашний страж» позволяет временно отключить электропривод изнутри. Вскрыть гаражные ворота с электрическим приводом практически невозможно. Рейка с противовесом устанавливается в центре задней перемычки (находится под потолком), а тяговый механизм привода соединяется с верхней панелью. При попытке приподнять полотно снизу при помощи лома тяга начинает упираться в рейку. К тому же при намеке на взлом подъёмный механизм автоматически блокируется.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Персональный сайт — Комплектующие откатных ворот украинского производства. Фурнитура для откатных ворот Запорожье. Цены. Киев. Откатные ворота своими руками. Комплектующи

Мы рады приветствовать Вас на нашем сайте посвященному доступной по цене комплектации для самостоятельного производства откатных ворот консольного типа.
В нашем интернет-магазине Вы найдете все необходимое для того чтобы сделать откатные ворота своими руками.

Этот сайт предназначен в первую очередь для тех кто хочет сделать откатные ворота, забор, калитку или распашные ворота своими руками. Если раньше изготовление откатных автоматических ворот было прерогативой исключительно воротных фирм — в то время конструкция ворот не афишировалась, а комплектующие и автоматику достать простому смертному было затруднительно, то теперь откатные ворота может сделать каждый благодаря информации и комплектующим с нашего сайта.

Если же Вы хотите заказать готовые откатные, распашные или секционные ворота, а также заказать монтаж приобретенной Вами автоматики для ворот перейдите на сайт www.vorota-kalitki.com.ua.

Наш сайт будет также полезен для тех кто собирается заняться или уже занимается воротным бизнесом в регионах — благо сейчас откатные ворота быстро завоевывают популярность по всей Украине.
Здесь мы приводим подробные инструкции по изготовлению и монтажу ворот, автоматики и аксессуаров, а также экономические расчеты и обоснования. Наш ресурс призван облегчить поиск нужной информации касательно конструкции ворот, установки автоматики, заливки фундамента для откатных ворот, схемы электропроводки дабы избавить Вас от необходимости шерстить интернет-форумы выискивая нужную информацию по крупицам.
У нас Вы найдете:

Фурнитуру (комплектующие) для откатных ворот со склада.

 Автоматику для откатных ворот по доступным ценам.

Инструкции, чертежи, схемы, конструкцию ворот и многое другое.

Это только на первый взгляд кажется, что автоматические ворота сделать самому сложно. На практике оказывается, что ничего космического здесь нет — это под силу  любому человеку, владеющему базовыми слесарными навыками. Самостоятельное изготовление ворот обходится в несколько раз дешевле, чем заказывать на фирме. Это позволяет сэкономить несколько тысяч гривен! Конечно, этот сайт рассчитан не на олигархов, а на простых людей, которые зарабатывают деньги потом и кровью, но которые тоже нуждаются в элементарном комфорте, который стал нормой в развитых странах.

Чтобы получить интересующую Вас информацию перейдите в соответствующий тематический раздел:

Откатные ворота своими рукамив этом разделе изложена подробная информация по самостоятельному изготовлению откатных ворот — чертежи, схемы, эскизы, конструкция, устройство ворот.

Схема откатных ворот — здесь Вы найдете теоретический материал поясняющий устройство откатных ворот.

Схема фундамента для откатных ворот — практические аспекты заливки фундамента для откатных ворот.

Схема электропроводки для откатных ворот — все о проводке для откатных ворот.

Схема электропроводки для распашных ворот — все о проводке для распашных ворот.

Распашные ворота своими рукамив этом разделе сожержится подробная информация по самостоятельному изготовлению откатных ворот — чертежи, схемы, эскизы, конструкция, устройство ворот.
Подвесные и гармошечные своими рукамивсе об изготовлении подвесных и скаладывающихся ворот своими руками. Чертежи, схемы, эскизы, конструкция, устройство подвесных и гармошечных ворот.

Калитки своими руками
все об изготовлении калиток своими руками. Чертежи, схемы, эскизы, конструкция, устройство калиток.

Заборы своими рукамируководство по самостоятельному изготовлению заборов — чертежи, схемы, эскизы, конструкция, устройство заборов.

Выбор автоматики для ворот обзор основных торговых марок представленых на рынке Украины.

Выбираем фурнитуру для ворот тематические статьи по выбору фурнитуры применительно к Вашим воротам, обзор производителей, качества и цен.

Автоматика для откатных ворот здесь Вы найдете автоматику для откатных ворот по очень привлекательным ценам.

Автоматика для распашных ворот здесь Вы найдете автоматику для распашных ворот по очень сладким ценам.

Автоматика для гаражных секционных ворот здесь Вы найдете автоматику для гаражных ворот по очень выгодным ценам.

Монтаж фотоэлементов инструкция по установке фотоэлементов и других средств безопасности.

Монтаж антенны информация о том какую антенну покупать и где и как ее монтировать.

Монтаж сигнальной лампы информация где и как ставить сигнальную лампу (проблесковый маячек, мигалку).

Монтаж внешнего приёмника информация зачем он нужен, а также инструкция по установке.

Монтируем зубчатую рейку технология монтажа полимерной и металлической зубчатой рейки.

Ремонтируем автоматику информация об основных поломках и методах их устранения.

Цена откатных ворот сделанных своими руками экономическое обоснование в пользу изготовления откатных ворот своими руками.



Метки: Откатные ворота схема, чертеж, конструкция, инструкция, монтаж. Откатные ворота своими руками. Комплектующие для откатных ворот. Фурнитура для откатных ворот. Ворота откатные своими руками. Откатные ворота чертеж, схема, конструкция, инструкция. Монтаж, изготовление, установка, устройство, схема подключения откатных ворот, автоматика bft, автоматика CAME.

План ворот подъездного пути Схемы, чертежи и схемы электрических ворот

Эти диаграммы прилагаются
как любезность. Gate Info .Org не несет ответственности за их
использовать. Вы всегда должны использовать или проконсультироваться со специалистом по установке
прежде чем пытаться установить или работать с системой ворот.

Нажмите на изображение для увеличения

1
Введение
Начать здесь

Интерактивные ворота
Введение

2

3D-обзор

3

3D-автоматизация

4

Общественные ворота

5

Линейный поворотный рычаг

6

Распашные ворота, одинарные
и двойные ворота

7

Стандартные раздвижные ворота

8

Задний открыватель раздвижных ворот

9

Установка петли детектора транспортных средств

10

установка детектора корабля стиля зонда с фото безопасности
Глаза

11

установка детектора корабля стиля зонда с петлями безопасности

12

Каркасы колонн

13

Опоры ворот

14

Каркасы колонн
и опоры

15

Балки класса

16

Выносные опоры для ворот

17

Обзор строительства ворот

18

Петли Up Hill

19

Положительные остановки

20

Каменные работы

21


Монтаж панели солнечных батарей

22

Схема подключения
«Без телефонной линии»
Телефонный номер

23

Схема подключения
С цифровой клавиатурой

24

Схема подключения
С входной петлей

25

Установка линейного рычага

26

Дверной контроллер
Базовая автономная система доступа

27

Контроллер двери
Система многократного доступа

28

Дверной контроллер
Система доступа к нескольким дверям с компьютерным управлением

Обзор системы консольных откатных ворот

Магазин: Ворота консольно-откатные | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

Консольные откатные ворота Теория:

Термин «консольные раздвижные ворота» может относиться к любому количеству ворот, от стилей декоративных пикетов до стилей функциональных звеньев цепи, от тех, для которых требуются консольные ролики, до тех, для которых требуются направляющие для ворот и тележки.Все консольные откатные ворота обладают определенными характеристиками, которые отличаются от других типов откатных ворот. Консольные откатные ворота отличаются от других типов откатных ворот своей конструкцией, выбором оборудования и дизайном.

Консольные откатные ворота имеют большие размеры, чем проемы, которые они предназначены для закрытия, часто на 50% больше, чем их соответствующие проемы. Идея здесь состоит в том, чтобы повесить ворота на двух или более монтажных стойках и подвесить ворота на этих монтажных стойках в проем ворот для закрытия.Как правило, никакая часть ворот не контактирует с землей прямо или косвенно с любым типом колеса. Вместо этого эти откатные ворота «консольно» закрывают проем. Консольная конструкция позволяет навешивать конструкции без внешних распорок. Ключевым моментом является то, чтобы консольная рама ворот была сконструирована правильно, чтобы выдерживать силы тяжести и ветра. Сложные диагональные связи и фермы обычно стратегически приварены, чтобы предотвратить провисание ворот.

Другие типы систем раздвижных ворот могут иметь колесо передней кромки, установленное на стороне защелки ворот.Эти колеса с передней кромкой катятся либо непосредственно по земле, либо по гусенице, установленной поперек проезжей части или проема ворот. Необходимо следить за тем, чтобы проем ворот или подъездная дорожка были совершенно свободны от мусора, иначе колеса встретят препятствия. Ворота, которые скользят по дорожке, встроенной в землю, часто называют воротами с V-образной направляющей. По сути, кусок железа с перевернутым углом прикручивается болтами к бетону, и на нем движется специальное колесо с V-образной канавкой. Ворота, у которых есть резиновое или пневматическое колесо, которое катится по земле, просто катящиеся ворота.Ворота V-Track популярны в южных регионах, где снег и лед встречаются редко. Ворота V-Track часто автоматизируются операторами ворот. С другой стороны, откатные ворота популярны в северных и южных регионах. Оба эти стиля могут быть привлекательными, поскольку они часто не требуют противовеса, который может быть на 50% больше, чем проем ворот. Автоматизация откатных ворот требует, чтобы ворота двигались идеально в обоих направлениях и были установлены горизонтально. Хотя это часто проще всего сделать, установив консольные ворота, ворота с V-образным профилем и откатные ворота также можно аккуратно автоматизировать.Опять же, автоматизация раздвижных ворот требует, чтобы ворота двигались идеально в обоих направлениях! Возможные препятствия для ведущих колес, такие как снег, лед и другой мусор, приведут к отказу привода ворот. Ворота, которые не остаются на своем пути, могут быть чрезвычайно опасными при открытии и закрытии вручную, особенно с помощью устройства для открывания ворот.

Преимущества консольных откатных ворот перед другими стилями многочисленны:

1. Консольные ворота могут занимать меньше места, чем система распашных ворот. Одиночные консольные ворота перемещаются в одном направлении, часто прямо параллельно существующей линии ограждения.Такое эффективное использование пространства делает консольные ворота идеальным выбором при проектировании ограждения по периметру и системы безопасности.

2. Консольные ворота легче защитить, чем распашные ворота при автоматизации. При автоматизации ворот настоятельно рекомендуется, если они не требуются, устройства безопасности. Такие устройства безопасности могут включать в себя световые лучи безопасности, кромки безопасности и детекторы петель и петель. Устройства безопасности спроектированы и установлены для защиты от закрывания ворот на транспортном средстве. Из-за линейного движения раздвижных консольных ворот путь ворот ограничен по сравнению с качающимися воротами, которые поворачиваются по дуге примерно на 90 градусов.

3. Автоматизация консольных ворот может быть дешевле, чем распашных ворот. В некоторых случаях, когда необходимо рассмотреть двойные распашные ворота и одинарные консольные ворота, автоматизация одинарных консольных ворот будет дешевле, так как для этого требуется только один привод ворот вместо двух.

4. Консольные ворота требуют меньшего ухода, чем распашные. Консольные ворота могут быть установлены с нейлоновыми консольными роликами с герметичными подшипниками и нейлоновыми роликовыми крышками. Эти ролики не требуют смазки, а сам нейлоновый ролик и крышка не ржавеют.Кроме того, консольные ролики будут устанавливаться на стойки с помощью болтов, которые при необходимости можно будет легко отрегулировать позже. Кронштейны, которые обычно соединяют привод ворот с воротами, также обычно устанавливаются с помощью болтов, которые впоследствии можно будет легко отрегулировать. Наоборот, распашные ворота часто имеют петли, требующие многократной смазки. Эти петли также часто привариваются к стойке ворот и воротам, что затрудняет их регулировку в случае необходимости. Наконец, рассмотрите возможность уборки снега в северных районах. Единственный путь, по которому проходят консольные ворота, часто легче избежать препятствий по сравнению с распашными воротами и их широким поворотом.

5. Ворота консольные имеют эстетичный вид. Элегантный внешний вид, эффективный дизайн и мастерство консольных ворот обязательно произведут впечатление на владельцев, посетителей и клиентов, посещающих объект.

Консольные раздвижные ворота Практика:

Обычно устанавливаются две или более стойки из оцинкованной стали, которые выдерживают вес ворот и служат в качестве монтажных стоек. Столбы ворот могут быть круглыми или квадратными. Ворота могут быть построены на 50% больше, чем размер проема ворот, чтобы обеспечить противовес или консоль для части проема ворот.Рамы ворот могут быть круглыми или квадратными. Ворота могут быть изготовлены из алюминия или стали — как правило, сварные. Настоятельно рекомендуется профессиональная конструкция ворот, так как сами рамы ворот часто служат направляющими, обеспечивая гладкую ровную поверхность, с помощью которой ворота открываются и закрываются.

Ворота часто натягиваются звеном цепи через часть или всю раму. Автоматические ворота должны иметь сетку, растянутую по всей поверхности из соображений безопасности и соответствовать стандартам ASTM и UL-325.

Стальные консольные ворота — Стальные консольные ворота обычно изготавливаются из оцинкованных круглых труб. Верхние и нижние горизонтальные рельсы часто представляют собой трубы с внешним диаметром 2-1 / 2 дюйма (фактическое значение 2-3 / 8 дюйма) марок Sch50 или HF40. Внешний диаметр 2 дюйма (фактический 1–7 / 8 дюйма) служит в качестве вертикальных распорок, а диагональные распорки внешнего диаметра 1–5 / 8 дюймов приварены, чтобы предотвратить провисание затвора. Стальные или нейлоновые консольные ролики затвора отечественного производства устанавливаются на крепление. стойки, обычно две вверху и две внизу.Импортные консольные ролики также в большом количестве изготовлены из стали и нейлона и, как правило, менее дороги.Обязательно используйте консольные крышки роликов ворот на всех роликах для безопасности и защиты точек защемления. Ворота «зажаты» между верхним и нижним роликами и скользят, чтобы открываться и закрываться. Ролики консольных ворот обычно имеют гальванизированное шасси для предотвращения ржавчины. Сами ролики доступны из оцинкованной стали или нейлона. Оба являются качественными роликами, которые могут служить годы без перебоев. Доступен ассортимент консольных защелок для ворот с замком. Некоторые из них разработаны специально как защелки для автоматических откатных ворот.Стальные консольные ворота могут быть изготовлены для закрытия проемов ворот шириной более 30 футов! Отверстия шириной 60 футов могут быть закрыты двойными консольными воротами.

Алюминиевые консольные ворота — Алюминиевые откатные ворота с внутренней направляющей часто полностью изготавливаются из алюминия. Сверхпрочная алюминиевая направляющая ворот приварена к самой раме ворот или является ее частью. Hoover Fence предлагает алюминиевые откатные ворота, предназначенные для закрытия проемов ворот шириной 30 футов, сделанных с помощью одной направляющей ворот. Проем шириной 60 футов можно закрыть двойными воротами.Мы предлагаем алюминиевые откатные ворота с двойными направляющими для проемов ворот шириной до 40 футов и двойными шириной 80 футов. Ворота с коробчатой ​​рамой на заказ доступны для проемов больше 40 футов, но меньше 60 футов. Хотя ворота с верхней направляющей более популярны, также доступны компоненты ворот с нижней направляющей и нижней направляющей. Направляющая ворот и рама ворот скользят, чтобы открываться и закрываться на двух или более грузовиках с фиксированными воротами. Тележки для ворот крепятся к опорным стойкам из оцинкованной стали с помощью подвесных кронштейнов для грузовиков из оцинкованной стали.

Противовес для раздвижных ворот:

Противовес должен составлять примерно 1/2 длины проема ворот.Минимальный противовес должен быть 4 фута в длину. Если должен быть установлен автоматический привод, противовес может быть длиннее, чтобы оператор мог закрыть ворота за заднюю часть противовеса. Перед началом строительства всегда выбирайте оператора и ворота.

Размеры столбов:

Обычно для консольных раздвижных ворот со стальными звеньями цепи требуются роликовые стойки с наружным диаметром 3 дюйма для ширины проема до 10 футов. Используйте наружный диаметр 4 дюйма. Столбы до 20 футов и 6-5 / 8 «O.D. Столбы до 32 футов. Эти спецификации предназначены для ворот высотой 6 футов и короче.Для более высоких ворот увеличивайте размеры стоек на каждой ступеньке и используйте стойки с внешним диаметром 8-5 / 8 дюймов для ворот 32 ‘. Мы используем в основном стальные стойки с внешним диаметром 4 дюйма для наших алюминиевых откатных ворот.

Бетонные нижние колонтитулы:

Диаметр 18 дюймов x глубина 42 дюйма рекомендуется для столбов 3-4 дюйма, диаметр 24 дюйма x 42 дюйма для наружного диаметра 6-5 / 8 дюймов. стойки и 30 дюймов диаметром x 48 дюймов для столбов с внешним диаметром 8-5 / 8 дюймов. Увеличьте нижний диаметр на 6 дюймов; создание колоколообразного отверстия. Подъем и опускание ворот такого типа будут «работать» даже с самыми большими столбами из земли. Плохие почвенные условия, такие как песок, потребуют больших колонтитулов.Перед началом любого строительного проекта всегда консультируйтесь с местными строительными нормами и правилами. Позвоните по номеру 811, прежде чем выкопать нижние колонтитулы почтовых ям.

© 2010, Все права защищены.
Технические характеристики и информация могут быть изменены без предварительного уведомления.

Строительство / установка заборов и стен

Как домовладелец или владелец коммерческой недвижимости в Лонг-Бич, решение установить забор или стену на своей собственности предлагает множество возможных преимуществ, включая конфиденциальность / безопасность, ограниченную привлекательность, эстетическую ценность и удобство.Центр разрешений на разработку может предоставить необходимые инструкции, процедуры и помощь, чтобы помочь вам завершить ваш проект. Узнайте больше о требованиях к ограждениям и стенам, а также о процессе подачи заявки ниже. Для получения дополнительной информации или вопросов звоните в Центр разрешений на развитие по телефону (562) 570-LBDS (5237), доб. 3

ТРЕБОВАНИЯ К ВЫСОТЕ ЗАБОРА / СТЕНЫ

Заборы и стены, построенные из дерева, звеньев цепи, кованого железа и других подобных материалов высотой шесть футов шесть дюймов или менее, или стены, построенные из бетона, камня, кирпича или других подобных материалов размером четыре фута (4 фута) или меньше по высоте не требуют разрешения на строительство от Центра разрешений на строительство.Пожалуйста, обратитесь к Информационным бюллетеням BU-041 Жилой забор и садовые стены и BU-009 Стандартные детали блочной стены CMU для получения дополнительной информации и ограничений. Во всех случаях рассмотрение и утверждение Бюро планирования требуется для утверждения местоположения, высоты и материала, использованного для строительства забора или стены .

Если забор превышает шесть футов шесть дюймов в высоту или стена превышает четыре фута выше уровня земли, заявители должны иметь инженерные чертежи и линейные замеры для коммерческой недвижимости или инженерные чертежи / инструкции по установке для жилой недвижимости, рассмотренные и утвержденные. в Центре разрешений на развитие Лонг-Бич.

ПРОЦЕСС ЗАЯВКИ

Перед тем, как прийти в Центр разрешений на застройку, пожалуйста, заполните договор об ограждении стены общего пользования и подпишите документ. Обратите внимание, что подпись каждого владельца апартаментов должна быть нотариально удостоверена.

Пожалуйста, принесите заполненный договор и нотариальные подтверждения в Центр выдачи разрешений на застройку, расположенный в мэрии Лонг-Бич, 411 W. Ocean Blvd., 3-й этаж. Кандидатам также необходимо будет заполнить заявление на получение разрешения на застройку, форму декларации подрядчика / собственника-застройщика, форму уведомления для доверенного лица собственника (для собственника собственности) и схему ограждения (включая размеры).

Разрешение на электрооборудование может потребоваться для дополнительных приспособлений (например, электрического освещения, автоматических ворот и т. Д.) К ограде и / или садовым стенам.

Результаты — Строительная документация DBB (CD)

На этой странице:
Строительные чертежи
Раздел 1 Технические характеристики
Разделы 2–49 Строительные спецификации
Файл конечного продукта
Отчет о структурных испытаниях и специальных проверках
Калькулятор прибыли
График контрактных цен
Разрешения
Список поставок
Завершение работ и эксплуатация и Требования к техническому обслуживанию (O&M)
Окончательный контрольный список возможности строительства
Отчет об анализе стоимости этапа проектирования
Смета затрат на строительство класса A
Расчетные расчеты
100% предварительная строительная документация ( CD ) Форматы подачи
100% полная строительная документация ( CD ) Форматы подачи
Окончательная строительная документация ( CD ) Форматы подачи

100% проектная строительная документация должна состоять из следующего.(Для некоторых проектов могут потребоваться дополнительные типы информации, процессов и соображений.)


Строительные чертежи

  • NPS Стандартные защитные листы для парков
  • NPS Вторая кромка листа
  • Индексный лист (может быть включен на титульный лист)
  • Общие правила
    • Общий план участка с указанием всего проекта
      • Существующие условия (в качестве основы)
      • Площадки для подготовки подрядчика (строительный склад, полевой офис, строительный городок) с достаточным пространством или необходимыми последовательностями действий
      • Строительные ограничения
      • Доступ для строительства
      • Сюрвейерский контроль, памятники и ориентиры с координатами и высотами
      • Линии собственности с опорами, сервитутами, инженерными коридорами и откосами
      • Предлагаемое строительство (т.е. наброски новых строений, инженерных сетей, проезжих частей, дорожек)
      • Уникальные требования к конструкции
    • План существующих условий
      • Существующие горизонтали и отметки точек
      • Существующие здания и другие сооружения
      • Характеристики существующей площадки: дороги, парковка, сооружения, дорожки, ступеньки, стены и т. Д.
      • Существующие надземные и подземные инженерные коммуникации, показанные в масштабе (водозаборники, подъемные станции, резервуары с пропаном, септики, водопропускные трубы и т. Д.), Включают точечные отметки для каждого, инвертированные отметки для всех подземных сооружений.Используйте соответствующие символы для небольших объектов коммунального обслуживания (например, освещения, трансформаторов, вытяжных ящиков, люков, водозаборов и т. Д.).
      • Существующие особенности земли и растительность
    • Общий список условных обозначений и сокращений, если применимо.
    • План сноса, если необходимо. Снос может быть показан в дисциплинарных листах, если это более уместно.
    • планы HazMat, если это необходимо.
    • Планы соблюдения стандартов доступности (ABAAS) Закона об анализе кода и архитектурных барьерах
      • План участка универсального дизайна и доступности
      • План здания универсального дизайна и доступности
      • План пожарной безопасности
      • План выхода при пожаре
  • Листы гражданского строительства
    • План участка
      • Существующие условия (в качестве основы)
      • Примечания, легенды, кодовые ссылки, символы и сокращения для конкретных дисциплин.
      • Памятники и ориентиры с указанием координат и отметок.
      • Характеристики участка: дороги, парковка, сооружения, дорожки, ступеньки, стены и т. Д.
      • Компоненты, показанные в масштабе (освещение, трансформаторы, вытяжные ящики, люки, водозаборники, лифтовые станции, резервуары с пропаном, септики, водопропускные трубы и т. Д.). Используйте соответствующие символы для небольших коммунальных объектов (например, освещение, трансформаторы, вытяжные ящики, люки, водозаборники). и т. д.
      • Геотехнические испытательные площадки, места бурения, испытательные скважины на просачивание
      • Строительные ограничения
    • Дорога и парковка
      • Существующие условия (в качестве основы) с планами и контурами профильных листов, в зависимости от обстоятельств.
      • Планки и профили
      • Типичные поперечные сечения
      • Поперечные сечения дорог и парковок
      • Станции осевых линий дорог и парковок, пеленги, расстояния и данные кривых (при необходимости, компоновочные таблицы)
      • Доступная парковка, высадка, негабаритная парковка и все доступные маршруты четко обозначены
      • Перекрестки и другие радиусы площадки, обозначенные радиусом и координатами
      • Строительные ограничения
    • Storm Water (Штормовая вода)
      • Существующие условия (в качестве основы)
      • Сбор, обращение (т.е. пруды-отстойники) и планы (планы и профили, в зависимости от обстоятельств)
      • Планы, фасады и детали сооружений
      • Строительные ограничения
    • Планы ЖКХ
      • Существующие условия (в качестве основы)
      • Схема и профиль системы перекачивания, очистки, хранения и распределения воды (план и профильные листы, если необходимо), размеры компонентов, обозначения материалов
      • Схема и профиль системы сбора, очистки и удаления сточных вод, размеры компонентов, обозначения материалов
      • Системные процессы и блок-схемы
      • Коммунальные услуги (определенные для удаления или оставления, в зависимости от ситуации)
      • Строительные ограничения
    • Подробнее о проекте
      • Детали (т.е. детали траншеи, упорные блоки, переходы водопроводных / канализационных линий, иловые заграждения, очистка канализационных сетей, люки, клапаны и боксы, ограничители бордюров, пожарные гидранты, выпускные клапаны, выпускные клапаны для сточных вод, детали ирригации, предохранительные клапаны, счетчики и коробки, регуляторы давления, обратные клапаны и коробки, предохранители обратного потока, септики, абсорбционные траншеи, распределительные коробки, соединения трубопроводов, детали колодцев, детали лифтовых станций, детали ливневых вод, детали резервуаров)
  • Листы ландшафтной архитектуры
    • План сноса (при необходимости)
      • Существующие условия (в качестве основы)
      • Конструкции
      • Растительный материал (защита деревьев, растения, подлежащие удалению или утилизации)
      • Коммунальные услуги (определены для удаления или оставления)
      • Защита от ливневых вод
      • Обустройство участка
      • Очистка и выточка
      • Строительные ограничения
    • План участка
      • Существующие условия (в качестве основы)
      • Примечания, легенды, символы и сокращения для конкретной дисциплины.
      • Защита от ливневых вод
      • Характеристики участка: дороги, парковка, сооружения, дорожки, ступеньки, стены и т. Д.
      • Доступная парковка, высадка, негабаритная парковка и все доступные маршруты четко обозначены
      • Компоненты, показанные, в зависимости от обстоятельств, в масштабе (освещение, трансформаторы, вытяжные ящики, люки, входные отверстия, подъемные станции, баллоны с пропаном, септические резервуары, водопропускные трубы и т. Д.). Используйте соответствующие символы для небольших коммунальных объектов (например, освещение, трансформаторы, вытяжные ящики). , люки, водозаборники и т. д.
      • Выявленные разрезы и фасады
      • Определенные элементы и детали сайта
      • Строительные ограничения
    • План расположения объекта
      • Существующие условия (в качестве основы)
      • Дороги, стоянки, пешеходные дорожки и зоны обслуживания:
        • Координаты для построения и планировки участка (определение местоположения точки — фундамент, чистовая стена и т. Д.)
        • Координаты всех угловых точек пешеходных дорожек, парковок, стен и элементов площадки (определение местоположения точки — фундамент, поверхность обочины и т. Д.)
        • Таблицы контрольных точек, угловых точек и радиусов
        • Размерная дорожная разметка
        • Доступная парковка, высадка, негабаритная парковка и все доступные маршруты четко обозначены
        • Размерные дорожки, ступени, стены с опорами, террасы, дренажные и хозяйственные сооружения, а также элементы площадки
      • Здания и сооружения
        • Финишные отметки этажей отмечены
        • Свесы кровли, опоры
      • Наружное освещение
      • Надземные и подземные коммуникации, в зависимости от ситуации
      • Строительные ограничения
    • План оценок
      • Существующие условия (в качестве основы)
      • Существующие горизонтали и отметки точек
      • Предлагаемая оценка
        • Предлагаемые контуры (максимальный интервал контуров 2 фута с каждым интервалом 10 футов для более тяжелого пера и маркированных)
        • Отметьте отметки при любом изменении уклона, на всех углах пешеходных дорожек, стенах, стоянках, входах и выходах дренажа и всех элементах площадки
        • Точечные отметки вверху и внизу стен, ступеней и пандусов
        • Доступная стоянка, высадка, негабаритная парковка и все доступные маршруты имеют соответствующие отметки, определенные для строительства в соответствии с требованиями ABAAS
        • Высокие точки, низкие точки, осевые линии холма
        • Элементы защиты от ливневых вод
        • Отделка отметок этажей в каждой точке доступа строений
      • Защита деревьев и растений
      • Коммунальные системы
      • Строительные ограничения
    • План посадки / озеленения / орошения
      • Список заводов с количествами и обозначениями
      • Детали и разрезы
    • Подробная информация о сайте
      • Брусчатка, отделка
      • Борьба с эрозией (защита от ливневых вод)
      • Доступность
      • Лестницы, перила, пандусы
      • Обустройство участка
      • Типовые и особые конструктивные особенности
    • Отметки площадки
      • Подъездов
      • Наружные материалы с основными элементами сайта
      • Размеры
    • Разделы сайта
      • Типовые профили
      • Лестница
      • Стены площадки
      • Изменения материала / соединения, мощение (бордюр / прогулка)
      • Ключевые элементы сайта
    • Подписать план
      • Дорожные знаки (поиск в парке и руководство по унифицированным устройствам управления движением ( MUTCD ))
      • Знаки доступа
      • Указатели и указатели дороги
      • Знаки пешеходные и тропические
      • Уникальные строительные знаки
  • Архитектура
    • Завершенный общий лист (ы)
      • Примечания, условные обозначения, ссылки на коды, план пожарной безопасности, условные обозначения и условные обозначения сокращений, а также макеты прототипов доступности для входов, пространства для маневрирования и подхода, зазоров, а также приспособлений и принадлежностей для туалетов
    • Завершенные чертежи сноса с легендами
      • Поэтажный план
        • Пространства, обозначенные и помеченные индивидуально
        • Ссылки на разрезы
        • Общие примечания и аннотации на одном листе
        • Размеры
        • Демонстрационная работа четко обозначить
      • Планы крыши
        • Ссылки на разрезы
        • Размеры в плане
        • Общие примечания и аннотации
        • Демонстрационная работа четко обозначить
      • Строительные секции
        • Этаж
        • Вертикальные размеры / уровни пола
        • Помещения с меткой
        • Общие примечания и аннотации на одном листе
        • Демонстрационная работа четко обозначить
      • фасады зданий
        • Входы, оконные устройства, двери
        • Наружные материалы с основными вертикальными и горизонтальными швами
        • Уровни и свесы кровли
        • Вертикальные размеры
        • Общие примечания и аннотации на одном листе
        • Демонстрационная работа четко обозначить
    • Завершенные чертежи нового или адаптивного использования
      • Все планы этажей здания
        • Пространства, обозначенные и помеченные индивидуально
        • Разрезы и детализация ссылок
        • Планировки специальных помещений увеличенные (габаритные)
        • Размеры в плане (подтверждены структурными)
        • Финишные отметки этажей
        • Дверные качели и метки
        • Входы с дверьми с механическим приводом в соответствии с DSC Стандарты доступности
        • Оконные проемы и метки
        • Лестницы и лифты
        • Проемы потолочные, штриховые
        • Обозначения типов стен
        • Ссылка на местонахождение типа вывески
        • Общие примечания и аннотации на одном листе
        • Легенды о материалах
        • Четко отличить новую работу от существующей
      • Все планы крыш зданий
        • Общие примечания и аннотации на том же листе
        • Ссылки на разрезы
        • Размеры в плане
        • Указать стрелками уклон / конусность крыши и водоотвод
        • Водостоки и водостоки
        • Первичные и вторичные водостоки и шпигаты
        • Маркировка материалов кровли и настила
        • Путь доступа для техобслуживания / обслуживания
        • Четко отличить новую работу от существующей
        • Укажите водопровод, отопление, вентиляцию и кондиционирование воздуха ( H, В переменного тока) и электрические проходы через крышу, оборудование и архитектурные элементы
      • Все фасады зданий
        • Входы, оконные устройства, двери
        • Наружные материалы с основными вертикальными и горизонтальными швами
        • Уровни и свесы крыши с размерами
        • Вертикальные размеры и отметки
        • Общие примечания и аннотации на одном листе
        • Четко отличить новую работу от существующей
      • Строительные секции (минимум один продольный и один поперечный)
        • Размеры от пола до пола (подтверждены структурой)
        • Вертикальные размеры с высотными целями
        • Лестницы и шахты лифтов
        • Типичная высота потолка
        • Ярлыки помещений
        • Общие примечания и аннотации на одном листе
        • Артикулы зданий и стен
        • Подробные ссылки
        • Четко отличить новую работу от существующей
      • Внутренние фасады
        • Размеры от пола до пола с отметками
        • Двери и окна
        • Столярные изделия нестандартной конструкции / особенности
        • Отделка стен
        • Высота потолка и отделка
        • Легенды материалов
        • Четко отличить новую работу от существующей
        • Отделка полов
        • Аксессуары с надписями
      • Все планы потолков с отражением
        • Обозначения конфигурации потолка и материалов
        • Схема осветительной арматуры
        • Четко отличить новую работу от существующей
      • Все детали конструкции крыши
      • Все секции стен со ссылкой на планы зданий и разрезы
      • Все детали крыши, дверей и окон со ссылкой на планы и спецификации
      • Типовые типы стен
      • Все специальные конструкции
      • Все Отделка помещений, фурнитура, дверные и оконные спецификации
      • Все планы, разрезы, фасады и детали столярных изделий
      • Все компоновки оборудования с размерами
      • Ключевые пометки должны содержать полное текстовое примечание, а не ссылку на спецификацию
      • Условные обозначения ключевой заметки должны быть на том же листе, что и основная ссылка
      • Вывески проекта, включая специальные / марки (архитектурные), доступные (тактильные и визуальные), знаки наследия (парк), места (движение) и знаки выхода, требуемые кодексом.Требуются типология, график, детали схемы и места / отметки для монтажа.
      • Все доступные размеры должны соответствовать местоположению чертежа / детали, с использованием доступного плана маршрута, без удаленной ссылки на лист стандартов с прототипами.
  • Конструкционные листы
    • Общие
      • Применимые нормы и правила
      • Перечень расчетных нагрузок и вся необходимая информация в соответствии с Международными строительными нормами ( IBC ), раздел 1603
      • Перечень всех использованных конструкционных материалов, включая материалы прочности
      • Категория воздействия и требования для бетона
      • Требования к креплению диафрагмы
      • Требования к специальной проверке IBC Глава 17
      • Список сокращений
      • Условные обозначения символов
    • Стандартные детали
      • Стандартные реквизиты применимы к проекту
      • Детали контрольных швов для всех материалов.Контрольные швы должны располагаться по размеру на листах плана. Ссылки на архитектурные чертежи для расположения контрольных швов недопустимы.
      • Таблица длин стыков арматурной стали
      • График (я) перемычки
      • Профиль Shearwall
    • План фундамента
      • План фундамента с полным размером (ссылки на архитектурные чертежи с указанием размеров фундамента недопустимы), включая:
        • Габаритные размеры здания
        • Линии сетки колонн
        • Расположение элементов фундамента относительно линий сетки колонн
        • Расположение кромок плиты
        • Расположение управляющих шарниров
        • Расположение выемок в плите
        • Расположение элеваторных котлованов
        • Расположение опор и ступенек фундаментной стены
        • Расположение уступов кладки фундаментной стены
        • Размер всех элементов фундамента
        • Толщина стены фундамента
        • Отметки верхней точки фундамента (определение верхней точки фундамента относительно готового уклона недопустимо)
        • Высота уступа кладки
        • Верхняя часть фасада стены
        • Все необходимые разрезы
    • План каркаса этажа
      • Полноразмерный план каркаса этажа (ссылки на архитектурные чертежи для определения размеров каркаса недопустимы), в том числе:
        • Габаритные размеры здания
        • Линии сетки колонн
        • Расположение элементов обрамления относительно линий сетки колонн
        • Максимальные отметки балки
        • Размер и расстояние между элементами каркаса
        • Расположение отверстий под проходки в полу
        • Размер и направление пролета настила или настила пола
        • Требования к развалу
        • Все необходимые разрезы
    • План каркаса крыши
      • План каркаса крыши с полным размером (ссылки на архитектурные чертежи для определения размеров каркаса недопустимы), включая:
        • Габаритные размеры здания
        • Линии сетки колонн
        • Расположение элементов обрамления относительно линий сетки колонн
        • Максимальные отметки балки
        • Размер и расстояние между элементами каркаса
        • Расположение отверстий для проходов в кровле
        • Размер и направление пролета настила или настила крыши
        • Требования к развалу
        • Все необходимые разрезы
    • Детали
      • Сведения о фундаменте
        • Детали фундамента / стены фундамента, показывающие связь с конструкционной системой пола
        • Детали свай / заглушек, показывающие связь с конструкционной системой пола
      • Детали каркаса пола
        • Детали подключения
        • Диаграммы нагружения для особых случаев нагружения стальных балок
        • Спецификации колонн и опорных плит для стальных зданий
        • Описания колонн и балок для бетонных зданий
      • Детали каркаса крыши
        • Детали подключения
        • Диаграммы нагружения для особых случаев нагружения стальных балок
        • Спецификации колонн и опорных плит для стальных зданий
        • Описания колонн и балок для бетонных зданий
        • Сборные ферменные профили со схемами нагружения для всех случаев нагружения
  • Механические листы
    • Механический план участка (если применимо, со всеми элементами в масштабе)
      • Детальные чертежи, показывающие основные механические детали и разрезы, включая все соединения трубопроводов и воздуховодов с механическим оборудованием.
    • Планы механических этажей (отопление, вентиляция и кондиционирование ( H, В переменного тока), водопровод и противопожарная защита) со всеми перекрестными ссылками между листами.
      • Механические планы в увеличенном масштабе для механических помещений, где вся необходимая плановая информация не может быть передана в меньшем масштабе чертежа.
    • Примечания, легенды, кодовые ссылки, символы и сокращения для конкретных дисциплин.
    • H Схема и блок-схемы системы VAC
    • Таблицы механического оборудования
    • Схема подключения сантехники
    • Изометрические схемы или схемы стояков для водопроводных систем и систем слива, сточных вод и вентиляции ( DWV ) для каждой уборной, сантехнической трубы или других групп сантехнических приборов, вся информация которых не может быть отображена на листах плана
    • Схема управления HVAC и последовательность работы
  • Листы электрооборудования
    • Электрические планы этажей со всеми перекрестными ссылками между листами
    • Электрические планы в увеличенном масштабе для критических помещений, где вся необходимая плановая информация не может быть передана на чертеже меньшего масштаба
    • Электрический план участка с указанием маршрута с телекоммуникациями, освещением участка, трансформаторами, генераторами и хранилищами в масштабе
    • Детальные чертежи, показывающие основные электрические детали и разрезы, включая прокладку кабелепровода к основному электрическому оборудованию
    • Ответвительные цепи для всех электрических устройств
    • Расположение и характеристики разъединителя оборудования
    • Примечания, легенды, кодовые ссылки, символы и сокращения для конкретных дисциплин.
    • Таблицы панелей и светильников
    • Матрица пожарной сигнализации, планы расположения стояков и устройств
    • Планы молниезащиты (если применимо)
    • Телекоммуникационные планы (если применимо)
    • Однолинейные схемы для систем распределения электроэнергии, телекоммуникаций, пожарной сигнализации и безопасности.
    • Планы систем безопасности
    • Схемы подключения управления

Раздел 1 Технические характеристики

  • Используйте шаблоны спецификаций Раздела 1.
  • См. Инструкции, включенные в загрузку спецификаций Division 1.
  • Отредактируйте шаблоны в соответствии с требованиями этого проекта.

Подразделения 2–49 Строительные спецификации

  • Содержание: укажите номер раздела спецификации, заголовок и количество листов в разделе.
  • Разделы 2–49 Строительные спецификации
    • Разделы 2–49 Строительные спецификации должны соответствовать требованиям Института строительных спецификаций ( CSI ) MasterFormat 04.

Файл конечного продукта

  • Копии каталожных сокращений, если необходимо, для объяснения всей работы.

Отчет о структурных испытаниях и специальных проверках


Калькулятор прибыли

  • Используйте шаблон «Калькулятор прибыли».
  • Вставьте результат, как указано в Разделе 01 Спецификаций, Раздел 01 10 00 Процедуры изменения контракта, параграф 1.3, E, 1.

График цен контракта


Разрешения


Перечень документов


Требования к закрытию и эксплуатации и техническому обслуживанию (O&M)


Завершить разработку NPS Контрольный список конструктивности (разрешение CD )


Отчет об анализе значений на стадии проектирования

  • Обновите и доработайте отчет об анализе значений на этапе проектирования, используя шаблон отчета об анализе значений NPS .

Смета строительства класса А


Расчетный проект

Предоставьте все проектные расчеты, использованные для достижения окончательного проекта, включая описание, если необходимо, для объяснения всей работы. Следующий список представляет собой пример возможных расчетов. Для некоторых проектов могут потребоваться дополнительные виды расчетов:

  • Расчет для гражданского строительства
    • Всего
      • Инженерно-строительные расчеты необходимо подавать единым комплектом.Предоставьте оглавление и предоставьте вкладки, чтобы различать вычисления.
      • Перед отправкой все расчеты должны быть проверены ответственным за записи.
      • На всех расчетных листах должны быть указаны имя, инициалы и дата лица, подготовившего расчеты, а также должны быть указаны имя, инициалы и дата лица, проверявшего расчеты.
      • Все расчеты должны быть четко привязаны к применимым элементам проекта, показанным на чертежах и / или спецификациях.
      • Стандартные или пользовательские электронные таблицы и / или листы вывода данных (например, WaterCAD, StormCAD и т. Д.) Должны четко идентифицировать все входные данные, все проектные значения, все системные переменные и т. Д.
      • Все инженерные расчеты должны:
        • Ссылка на все применимые нормативные требования, отраслевые стандарты, стандарты технического проектирования, ссылки на дизайн, литературу по продукту и т. Д., Если это необходимо.
        • Согласуйтесь с представленными чертежами и техническими условиями.
        • Определите и идентифицируйте все критерии проектирования, все проектные значения, все проектные допущения, все проектные уравнения и методы и т. Д.
    • Подгруппы по общему гражданскому строительству
      • Расчеты гражданского строительства должны быть организованы и разделены на следующие «общие подгруппы».
        (Примечание. Приведенный ниже список расчетов не предназначен для исчерпывающего описания, он был предоставлен в виде общих категорий, которые будут представлены как часть списка «Общие подгруппы».)
    • Проектирование и анализ транспортных систем
      • Системы и устройства управления движением
      • Емкость сети
      • Вместимость пересечения
      • Парковка
      • Моделирование емкости
    • Проектирование и анализ транспортных средств
      • Горизонтальные кривые, вертикальные кривые, спиральные кривые
      • Дистанция остановки прицела
      • Дальность заноса
      • Шоссе Набережные
      • Тротуары
      • Поверхности сайта
      • Подклассы
      • Почвы и дренаж
    • Расчет дорожного покрытия
        Эквивалентные нагрузки на ось

      • на одну ось
      • Американская ассоциация государственных служащих автомобильных дорог и транспорта (AASHTO) Проектирование жестких покрытий
      • Проектирование гибкого покрытия AASHTO
      • Единые критерии объектов ( UFC ) Проектирование жесткого покрытия
      • Конструкция гибкого покрытия UFC
      • Загрузки
    • Проектирование и анализ систем дренажа / защиты от наводнений
      • Дренажные системы и принадлежности
      • Системы трубопроводов и каналов
      • Утечка
      • Пруды для задержанных и задержанных
      • Открытые и закрытые проточные системы
    • Проектирование и анализ природных водных систем
      • Водоразделы
      • Озера, Ручьи
      • Водно-болотные угодья
      • Меры по борьбе с эрозией
      • Мониторинг и контроль загрязнения подземных вод
    • Проектирование и анализ систем водоснабжения
        Коллекция

      • Распределение
      • Хранилище
      • Уэллс
      • Процессы очистки воды
      • Расчет / моделирование расхода при проектировании водной системы
      • Системные процессы и блок-схемы
      • Гидравлические профили и классы энергоэффективности
    • Проектирование и анализ систем очистки сточных вод
        Коллекция

      • Выравнивание потока
      • Хранилище
      • Процессы очистки сточных вод
      • Удаление осадка
      • Расчет / моделирование расхода при проектировании системы сточных вод
      • Системные процессы и блок-схемы
      • Гидравлические профили и классы энергоэффективности
    • Проектирование и анализ систем твердых / опасных отходов
        Коллекция

      • Хранилище
      • Лечение
      • Утилизация (компостирование, переработка, свалка)
      • Восстановление энергии
    • Проектирование и анализ грунтов (геотехнические)
      • Исследование Земли
      • Дизайн дорожной одежды
      • Требования к рытью траншей
      • Подпорные стены
      • Земляные плотины
      • Набережные
      • Устойчивость на склоне
      • Туннелирование
    • Геодезические и земляные работы
      • Координаты
      • Широта и вылет
      • Азимуты
      • Траверсы
      • Измерение площади методом координат
      • Топографические изыскания
      • Объемы земляных работ
    • Гидрология
      • Интенсивность дождя
      • Время концентрации
      • Ливневый сток
      • Рациональный метод
      • Модифицированный рациональный метод
    • Открытый канал и водостоки
      • Расчет скорости
      • Расчеты разряда
      • Расчет критической глубины
      • Плотины
      • Входной регулятор
      • Выходной контроль
    • Водопроводные трубы и системы
      • Скоростная головка
      • Потери на трение в трубе
      • Незначительные потери / эквивалентная длина
      • Общий динамический напор
      • Кривые насоса
      • Размер насосной станции
      • Загрузка трубы
    • Санитарные канализационные трубы и системы
      • Скорость потока
      • Разряд
      • Наклон линии оценки энергии
      • Потери на трение в трубе
      • Кривые насоса
      • Размер подъемной станции
      • Загрузка трубы
  • Строительные инженерные расчеты
    • Общие:
      • На всех расчетных листах должны быть указаны инициалы и дата лица, подготовившего расчеты, а также инициалы и дата рецензента.
      • Перед отправкой в ​​Службу национальных парков все расчеты должны быть проверены архитектором / инженером.
      • Расчеты должны иметь четкую ссылку на чертежи. Следует использовать такие описания, как «Каркас западной стены», «Моментный каркас на линии координатной сети E». Кроме того, следует использовать ключевые планы и планы кадрирования уменьшенного размера с номерами участников.
      • Если используются настраиваемые электронные таблицы или выходные данные типа Math-cad, все входные данные должны быть четко идентифицированы и помечены.
      • Предоставьте эскизы и схемы свободного тела для проектируемых элементов.
      • Расчет конструкции должен:
        • Разделы справочного кода, дизайн, книги по дизайну, литература по продуктам и т. Д., Если требуется.
        • Согласуйтесь с представленными чертежами.
    • Расчет конструкций должен быть организован следующим образом:
      • Раздел I — Общие
        • Содержание
        • Описание проекта — краткое описание подхода и допущений, используемых как для гравитационного, так и для бокового проектирования.Кроме того, следует обсудить любые необычные аспекты дизайна.
        • Критерии проектирования для конкретных площадок, в том числе:
          • Применимые коды
          • Снеговая нагрузка на грунт
          • Фактор важности снега
          • Фактор воздействия снега
          • Скорость ветра
          • Фактор важности ветра
          • Категория воздействия ветровой нагрузки
          • Сейсмические данные — спектральный отклик 0,2 секунды
          • Сейсмические данные — 1,0 секунда спектрального отклика
          • Класс сейсмостойкости
          • Фактор сейсмической значимости
          • Допустимое давление на опору фундамента (или другие критерии геотехнического проектирования)
          • Требования к глубине замерзания
      • Раздел II — Грузы
        • Статическая нагрузка — включая подробные таблицы
        • Переменная нагрузка на перекрытие ( FLL ), включая FLL сокращений, если применимо
        • Живая нагрузка на крышу ( RLL ), включая RLL сокращений, если применимо
        • Снеговая нагрузка на крышу, включая неуравновешенные и заносные нагрузки
        • Ветровая нагрузка, включая основную систему сопротивления ветровой нагрузке ( MWFRS ), а также нагрузки на компоненты и облицовку
        • Сейсмические нагрузки, включая неструктурные компоненты
        • Другое
          • Променад
          • Краны
          • Колоды
          • Оборудование
          • Экспонаты
          • Наводнение
          • Мосты пешеходные
          • Транспортные средства
      • Раздел III — Расчет и расчет гравитационной нагрузки
        • Крыша
        • Этажей
        • Стены
        • Соединения и крепления
      • Раздел IV — Расчет и проектирование поперечной нагрузки
        • Мембраны
        • Стенки / рамы
        • Соединения и крепления
        • Компоненты, не являющиеся частью конструкции
        • Крепление оборудования
      • Раздел V — Анализ и проектирование фундамента
        • Фундаментные стены
        • Подножки
        • Балка класса
        • Заглушки
        • Сваи
        • пирсы / кессоны пробуренные
      • Раздел VI — Прочее
        • Доски
        • Краны
        • Колоды
        • Оборудование
        • Экспонаты
        • Наводнение
        • Мосты пешеходные
        • Транспортные средства
      • Приложение
        Представленные выходные данные для гравиметрического и поперечного анализа с помощью программного обеспечения для анализа рамы и / или конечных элементов должны включать:
        • Эскиз или электрическая схема, показывающая
          • Совместные координаты
          • Совместный номер
          • Номера участников
          • Поддерживает
        • Входные данные
          • Совместные координаты
          • Данные стержня, включая номера начальных и конечных соединений, концевые расцепители, размер / форму стержня, свободную длину для конструкции
          • Опора / граничные условия
          • Нагрузки
          • Сочетания нагрузок
        • Выходные данные
          • Совместные реакции
          • Прогиб суставов
          • Силы участников
          • Напряжения в элементах
          • Проверка кода (если выполнялась)
  • Машиностроительные расчеты
    • Общие:
      • На всех расчетных листах должны быть указаны инициалы и дата лица, подготовившего расчеты, а также инициалы и дата рецензента.
      • Перед отправкой в ​​Службу национальных парков все расчеты должны быть проверены архитектором / инженером.
      • Нагрев / охлаждение нагрузки и расчеты энергии должны иметь четкие ссылки на чертежи. Следует использовать такие описания, как «Северо-восточный угол второго этажа». Кроме того, следует использовать основные планы и планы этажей уменьшенного размера с метками зон тепловой нагрузки.
      • Если используются настраиваемые электронные таблицы или выходные данные типа Math-cad, все входные данные должны быть четко идентифицированы и помечены.
      • Предоставить эскизы планировки механического помещения, оборудования крыши и внешнего вида механического помещения.
      • Расчеты отопления / охлаждения и энергии должны:
        • Ссылка ASHRAE 90.1 (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха), включая данные о зонах, погодных расчетных условиях, литературу по продукту и т. Д., Если требуется.
        • Согласуйтесь с представленными чертежами.
    • Механические расчеты должны быть организованы следующим образом:
      • Раздел I — Общие
        • Содержание
        • Описание основы дизайна — краткое описание подхода и допущений, использованных при проектировании.Кроме того, следует обсудить любые необычные аспекты дизайна.
        • Критерии проектирования для конкретных площадок, в том числе:
          • Погодные данные
          • Уникальные охлаждающие нагрузки для оборудования
          • Уникальные требования к вентиляции
          • Существующий интерфейс управления, включая связь через Интернет
          • Ориентация на здание
          • Наличие электроэнергии
          • Наличие природного газа, включая размер газопровода и давление
          • Доступность бытовой воды, включая основной размер и давление
          • Обратный подъем сточных вод
          • Сейсмическая — 0.2-секундный спектральный отклик
          • Сейсмические данные — 1,0 секунда спектрального отклика
          • Класс сейсмостойкости
          • Фактор сейсмической значимости
          • Требования к глубине замерзания
      • Раздел II — Грузы
        • Расчет нагрузки для охлаждения и нагрева
        • Энергетическое моделирование для ASHRAE 90.1 / Федеральные требования устойчивого развития
      • Раздел III — Прочие предметы
        • Выхлопные системы автомобилей
        • Специальные требования к фильтрации
        • Требования к увлажнению / осушению
        • Кураторские требования к температуре / увлажнению
        • Требования безопасности — поручни, закрытое оборудование
        • Требования к акустике
      • Приложение
        Схемы пространственного оборудования должны включать:
        • Эскизы с изображением
          • Схема оборудования механического помещения
          • Схема оборудования на крыше
          • Схема расположения наземного оборудования, включая экранирование
          • Опоры для оборудования / труб
  • Электротехнические расчеты
    • Общие:
      • На всех расчетных листах должны быть указаны инициалы и дата лица, подготовившего расчеты, а также инициалы и дата рецензента.
      • Перед отправкой в ​​Службу национальных парков все расчеты должны быть проверены архитектором / инженером.
      • Расчеты должны иметь четкую ссылку на чертежи. Такие элементы, как трансформаторы, распределительное устройство, распределительные щиты, щитовые панели, шины, фидеры, ответвленные цепи, двигатели, генераторы, места повреждения и т. Д., Должны быть четко обозначены на листах расчетов, однолинейных схемах и электрических чертежах.
      • Предоставьте однолинейные схемы, включающие все компоненты электрической системы.
      • Электрические расчеты должны:
        • Ссылка на все применимые разделы кодов, дизайн, литературу по продукту и т. Д., Если требуется.
        • Согласуйтесь с представленными чертежами.
    • Электрические расчеты должны быть организованы следующим образом:
      • Раздел I — Общие
        • Содержание
        • Описание проекта — краткое описание подхода и допущений (если таковые имеются), используемых для расчетов электрической нагрузки, расчетов неисправностей, расчетов падения напряжения и оценки риска молний.Кроме того, следует обсудить любые необычные аспекты дизайна.
        • Критерии проектирования для конкретных площадок, в том числе:
          • Применимые коды и конкретные разделы или статьи кодов
          • Доступное текущее значение неисправности электросети
          • Тип конструкции
          • Тип конструкции
          • Тип (ы) размещения
      • Раздел II — Расчет электрической нагрузки
          Расчет электрической нагрузки

        • должен поддаваться проверке на соответствие Национальному электротехническому кодексу ( NEC ).
        • Расписания панелей

        • должны включать подробную информацию о нагрузке на фазу / ветвь ответвления и общие суммы.
        • Все расчеты электрической нагрузки должны быть подробно разбиты, чтобы проверить соответствие NEC . Как минимум, эта разбивка должна включать, но не ограничиваться:
          • Все прерывистые нагрузки
          • Все продолжительные нагрузки при 125%
          • Осветительные нагрузки при 125% (если применимо)
          • Максимальная нагрузка двигателя при 125%
          • Использованные факторы спроса

          • — Включите ссылку на применимые статьи NEC .
          • Другой Кодекс требует включения и / или исключения — Включите ссылку на применимые статьи NEC.
      • Раздел III — Расчет тока повреждения
        • Как минимум, значения тока короткого замыкания должны быть обеспечены при:
          • Пункт входа в сервисный центр
          • Все распределительное оборудование (распределительное устройство, центры управления двигателями, щитовые щиты и т. Д.)
          • Первичные и вторичные обмотки трансформатора
          • Большие двигатели (25 лошадиных сил или больше)
          • Генератор вторичный
      • Раздел IV — Расчет падения напряжения
        • Обеспечивает все фидеры и автобусы.
        • Обеспечивает все ответвления длиной более 100 футов.
      • Раздел V — Оценка риска молнии
        • Расчеты должны быть предоставлены в соответствии с NFPA 780, приложение L (Национальная ассоциация противопожарной защиты).
          • Тип конструкции
          • Тип конструкции
          • Относительное местоположение
          • Топография
          • Вместимость и содержание
          • Частота молний Изокераунический уровень
          • Рекомендация по защите от молний
      • Приложение
        Представленные выходные данные для расчетов тока короткого замыкания и падения напряжения должны включать:
        • Эскиз или однолинейная схема, включая расположение и обозначения для:
          • Распределительное оборудование
          • Точки расчета тока короткого замыкания
          • Длина фидера, материал, размеры проводников, количество проводников и тип кабелепровода
          • Длина ответвительной цепи, материал, размеры проводников, количество проводников и тип кабелепровода для ответвленных цепей длиной более 100 футов
          • Характеристики двигателя
          • Характеристики генератора
        • Входные данные
          • Рабочее напряжение и количество фаз
          • Доступный ток неисправности электросети в точке обслуживания
          • Характеристики фидера — длина, материал, количество жил и тип кабелепровода
          • Характеристики двигателя
          • Характеристики генератора
          • Характеристики трансформатора
        • Выходные данные
          • Максимальные значения тока короткого замыкания
          • Падение напряжения и падение напряжения в процентах для всех фидеров
          • Падение напряжения и процентное падение напряжения для всех ответвленных цепей более 100 футов.
          • Проверка кода (если выполнялась)
  • Расчеты устойчивого развития
    • Общие:
      • На всех расчетных листах должны быть указаны инициалы лица, подготовившего расчет (с указанием даты), и инициалы рецензента (с указанием даты).
      • Перед отправкой в ​​Службу национальных парков все расчеты должны быть проверены архитектором / инженером>.
      • Расчеты должны иметь четкие ссылки на соответствующие чертежи и разделы спецификаций.
      • Если используются файлы пользовательских вычислений (например, электронные таблицы), все входные данные должны быть четко идентифицированы и помечены.
    • Расчеты устойчивости могут включать, но не ограничиваются:
      • Расчеты энергопотребления в зданиях (включая характеристики по сравнению с проектами, соответствующими ASHRAE 90.1) (примечание: общие проекты зданий должны показывать меньшее потребление энергии, чем допускает ASHRAE 90.1, в процентном отношении, установленном законодательством).
      • Интенсивность использования энергии для зданий.Оцените общее энергопотребление здания в единицах БТЕ / кв.фут / год (британских тепловых единиц на квадратный фут в год).
      • Расчеты использования энергии внутреннего освещения (Ватт на квадратный фут) — это в первую очередь требуется при проектировании уровней освещения в помещениях:
        • , чтобы воспользоваться исключением из допусков плотности мощности освещения в ASHRAE 90.1 или
        • для превышения допустимых значений плотности мощности освещения в ASHRAE 90.1 (примечание: общие конструкции здания должны показывать меньшее потребление энергии, чем ASHRAE 90.1 позволяет в указанных процентах, а освещение вносит свой вклад в этот расчет).
      • Расчеты использования воды в помещениях
      • Расчеты использования воды вне помещений
      • Расчеты гидрологии площадки
      • Расчет дневного света
      • Расчет стоимости жизненного цикла солнечного водяного отопления
      • Расчет утилизации строительного мусора
      • Расчет теплового комфорта (ASHRAE 55)
      • Расчет вентиляции (ASHRAE 62.1)
      • Расчет вторичного содержимого
    • Во многих случаях методы расчета описаны в применимых федеральных постановлениях.Ссылки на такие федеральные нормативные акты см. На веб-сайте стандартов проектирования рабочих процессов DSC.
    • Расчеты устойчивости должны быть организованы следующим образом:
      • Раздел I — Общие
        • Идентификация проекта — название подразделения парка, номер информационной системы управления проектом ( PMIS ), результат (например, предварительный дизайн, схематическое проектирование, разработка дизайна и т. Д.)
        • Описание — Краткое изложение требований устойчивости и продемонстрированного уровня соответствия, а также важных характеристик (приспособлений, оборудования, материалов и т. Д.), Используемых для достижения требований устойчивости.
        • Критерии проектирования для конкретного проекта, применимые к требованию устойчивости, которые могут включать, но не ограничиваться:
          • Особенности проекта, делающие невозможным соблюдение требований устойчивого развития
          • Показатели заполняемости
          • Сезонность использования
          • Необычные условия контроля микроклимата в помещении
          • Требования к технологической воде
          • Нетрадиционные требования к энергопотреблению
          • Информация о местных рынках вторичной переработки
          • Уровень внешнего шума
      • Раздел II — Контрольные показатели
        • Опишите стандарт устойчивого развития (требование соответствия).
        • Определите источник стандарта устойчивости.
      • Раздел III — Расчетные расчеты
        • Представьте данные, чтобы продемонстрировать соответствие стандарту устойчивого развития.
          • Четко укажите результат расчета, который демонстрирует соответствие стандарту.
          • Четко определите все допущения (например, заполняемость, уровни изоляции, минимальная эффективность оборудования, расход воды в арматуре, проницаемость участка перед застройкой и т. Д.).
        • При использовании коммерчески разработанного программного обеспечения четко укажите, какие коммерческие стандарты (т.е. ASHRAE 90.1 — 2007) и какие входные данные программного обеспечения используются (например, файл данных о погоде, стандартные данные строительных сборок и т. Д.).
      • Раздел IV — Справочные данные
        • Опишите, где в строительной документации расположены приспособления, оборудование, материалы и т. Д. (Номер спецификации и параграф, номер чертежа и т. Д.).

100% предварительная строительная документация ( CD ) Форматы подачи

  • Отправить в бумажном и электронном форматах
    • Строительные чертежи
    • Раздел 1 Технические характеристики
    • Разделы 2–49 Строительные спецификации
    • Файл конечного продукта
    • Отчет о структурных испытаниях и специальных проверках
    • Калькулятор прибыли
    • График контрактных цен (поля цены пустые)
    • График контрактных цен (поля цен заполняются на основе сметы строительных затрат класса А)
    • разрешений
      • DSC GF Разрешение на предоставление строительному подрядчику
      • Список разрешений, предоставленных подрядчиком (Раздел 1 Технические характеристики Раздел 01 31 00)
    • Список поставок
    • Требования к ликвидации и эксплуатации и техническому обслуживанию (O&M)
    • Final NPS Контрольный список конструктивности
    • Отчет об анализе значений стадии проектирования
    • Смета строительства класса А
    • Расчетный проект
    • Контрольные списки для внутренней проверки чертежей, спецификаций, расчетов и сметы
    • NPS DSC Контроль качества ( QA ) Форма комментариев для проверки с ответами на комментарии к документации по разработке проектов. Комментарии для проверки

100% полная строительная документация ( CD ) Форматы подачи

  • Отправить в бумажном и электронном форматах
    • Строительные чертежи
    • Раздел 1 Технические характеристики
    • Разделы 2–49 Строительные спецификации
    • Отчет о структурных испытаниях и специальных проверках
    • Калькулятор прибыли
    • График контрактных цен (поля цены пустые)
    • График контрактных цен (поля цен заполняются на основе сметы строительных затрат класса А)
    • разрешений
      • DSC GF Разрешение на предоставление строительному подрядчику
      • Список разрешений, предоставленных подрядчиком (Раздел 1 Технические характеристики Раздел 01 31 00)
    • Список поставок
    • Требования к ликвидации и эксплуатации и техническому обслуживанию (O&M)
    • Final NPS Контрольный список конструктивности
    • Анализ стоимости на стадии проектирования
    • Смета строительства класса А
    • Расчетный проект
    • Контрольные списки для внутренней проверки чертежей, спецификаций, расчетов и сметы
    • NPS DSC QA Форма комментариев для проверки с ответами на 100% черновик CD комментарии к обзору

Окончательная строительная документация ( CD ) Форматы подачи

  • Отправить в бумажном и электронном форматах
    • Окончательные строительные чертежи
    • Final Division 1 Технические характеристики
    • Конструктивные требования со 2-й по 49-ю заключительные части
    • Заключительный отчет структурных испытаний и специальных инспекций
    • Калькулятор окончательной прибыли
    • Окончательная цена контракта (поля цены пустые)
    • Окончательная цена контракта (поля цен заполняются на основе сметы строительных затрат класса А)
    • Разрешения
    • Окончательный список для подачи
    • Окончательные требования к закрытию и эксплуатации и техническому обслуживанию (O&M)
    • Final NPS Контрольный список конструктивности
    • Заключительный отчет об анализе значений стадии проектирования
    • Окончательная смета строительства класса А
    • Окончательный расчет проекта
    • Дополнительные отчеты о проектировании
    • Контрольные списки для внутренней проверки чертежей, спецификаций, расчетов и сметы
    • NPS DSC QA Форма комментариев для проверки с ответами на 100% Завершено CD Комментарии к обзору

Как читать электрические схемы

Масштаб отраженных планов потолка

Отраженные планы потолка должны быть нарисованы в том же масштабе, что и планы этажей.В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i // = 1′-0 «(метрическая шкала 1:50) и V8» = 1′-0 «(1: 100). метрических) для крупных коммерческих проектов.Масштаб, в котором нарисован план потолка, следует отметить и разместить непосредственно под рисунком, рядом с заголовком или непосредственно под ним. с пометкой или символом для отдельного крупномасштабного рисунка.

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, которые максимально точно отображают фактическое устройство. Упрощенные формы предотвращают беспорядок в обзоре для удобства распознавания. В большинстве случаев осветительный прибор нарисован в масштабе реальных светильников. Однако в некоторых случаях, таких как миниатюрные точечные светильники, размер может быть преувеличен, поскольку правильно масштабированная единица будет слишком мала для отображения на плане.

ПЛАН ЧАСТИЧНОГО ОТРАЖЕННОГО ПОТОЛКА

Увеличенная деталь затемняющей шторы изображена в разрезе и привязана к ее местоположению на мелкомасштабном плане отраженного потолка.

Осветительные приборы представлены символами на отраженном плане потолка и привязаны к легенде с указанием технических характеристик.

Составление стандартов для плана потолка с отражением

На отраженном плане потолка должны быть четко видны все стены, перегородки и перекрытия, пересекающиеся с потолком. В нем также должны быть указаны изменения высоты потолка и материалов, таких как освещение, спринклеры, детекторы дыма и диффузоры HVAC, которые прикрепляются к потолку или проникают в него.При составлении отраженных планов потолка дизайнер должен воспроизвести стены и проемы этажа, такие как двери и окна, на плане этажа, но без показа таких предметов, как встроенные шкафы, сантехника и т. Д.

Осветительные приборы и другие электрические элементы, показанные на отраженном плане потолка, снабжены символами, привязанными к легенде. Рекомендуется нарисовать все электрические обозначения на плане до того, как на него будут нанесены размеры или добавлены примечания. В противном случае символ может упасть на размер, что потребует перемещения размера.Расположите светильники на плане потолка в соответствии с концепцией светового оформления. Общие типы осветительных приборов на плане освещения включают накладные, встраиваемые, подвесные и направляющие.

В коммерческих проектах, где есть подвесной потолок, на отраженных планах потолка будут показаны любые перегородки, которые проходят через плоскость потолка. Также должны быть показаны линии потолочной сетки (называемые «Т-образными» стержнями). Другая информация, включенная в план отраженного потолка, — это материалы потолка, высота потолка, уклон потолка, изменение высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), воздухораспределители и вентиляционные отверстия, панели доступа, динамики, спринклер. головы (если используются) и другие предметы, которые касаются потолочной плоскости или являются ее частью.

Далее дизайнер интерьера должен определить, как должен быть включен свет в помещении. Для жилого или небольшого коммерческого назначения

Стандартные световые и электрические символы

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Переключение может быть показано либо на плане отраженного потолка, либо на плане электрического освещения.Дизайн переключения должен основываться на том, сколько требуется индивидуального управления и функции освещения. Потребности в энергосбережении и максимальные нагрузки в цепях также определяют количество и расположение переключателей. Как правило, переключатели расположены рядом с дверью или отверстием, ведущим в помещение. Для больших пространств, содержащих более одной записи, может потребоваться несколько мест переключения.

После размещения переключателей определите, какими светильниками они должны управлять, и обведите это на плане.Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый метод — провести линию от настенного переключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Предпочтительны изогнутые линии, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Обозначение переключателей может быть простым S.Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два переключателя и один осветительный прибор) электрически соединены.

Второй способ показать переключение осветительных приборов состоит в том, чтобы присвоить переключателю номер или букву и поместить этот же номер в осветительный прибор, показанный на плане потолка, или рядом с ним. Этот метод используется в основном в коммерческих помещениях, где на плане потолка может быть много переключений и других элементов, поэтому использование линий (первый метод) может усложнить рисунок.

После того, как дизайнер интерьера разработает освещение и переключение, чертеж передается инженеру-электрику, который указывает точную схему, сечения проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть отдан непосредственно подрядчику, так как схемы и требования здесь не такие сложные, как в коммерческих работах.

Обозначение материалов

При подготовке отраженного плана потолка дизайнер должен указать типы и расположение определенных потолочных материалов.Это можно сделать, разместив на плане примечания или обозначения, которые связаны с легендой материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к вышеупомянутой конструкции, и подвесные акустические потолки. Другая отделка потолка может включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Определение размеров плана потолка в отраженном свете

Поскольку отраженные планы потолка обычно рисуются в масштабе, соответствующем планам этажей, нет необходимости в большом количестве размеров на плане, если только потолок не сломается или не произойдет изменение материалов там, где они явно не расположены у двери, стены , или расположение столбца.Пока отраженный план потолка нарисован в масштабе, размеры помещений и конструкции могут быть сохранены для плана этажа. Тем не менее, в некоторых случаях размеры блоков и места крепления необходимо определить. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не так просто определить, как в сборке подвесного потолка с сеткой (где, например, можно сосчитать единицы, чтобы определить местонахождение осветительной арматуры).

При определении размеров отраженного плана потолка можно использовать либо размеры «отделки», либо размеры «обрамления», но выбор должен быть отмечен на планах.Такие элементы, как встраиваемые осветительные приборы, можно точно разместить в готовом пространстве. Если в потолке из гипсокартона будет использоваться светильник типа downlight, он обычно рассчитывается по его центральной точке, поэтому подрядчик по электрике знает, где установить

.

ПЛАН ЧАСТИЧНОГО ОТРАЖЕННОГО ПОТОЛКА

сбн: i / 4 «= r-o»

ит. Выравнивание и направление рисунков, возможно, потребуется определить прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях.Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой центральной линии комнаты, как показано на рис. 14-17.

Встраиваемые вниз светильники на этом плане отраженного потолка имеют размеры относительно друг друга и различных стеновых элементов и потолков.

Контрольный список для отраженных планов потолка

Общий

  • Назовите чертеж, отметьте его масштаб и укажите север (или справочное направление).
  • При необходимости разработайте спецификацию материалов потолочного типа и сопоставьте ее с планом.
  • Создайте легенду символа освещения и поместите ее на том же листе, что и первый отраженный план потолка (если требуется более одного), или на соседнем листе.
  • Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и коды клавиш были четкими, темными и очень разборчивыми. Не показывайте предметы, если они не находятся на плоскости потолка или не пересекают ее.
  • Нарисуйте основные потолочные перекрытия или проемы выше и назовите их в записке, включая панели доступа на чердак.
  • Стены мешка, если применимо.
  • Определитесь с схемами переключения светильников (если дизайнер интерьера несет эту ответственность) и покажите их методом изогнутой линии или с использованием цифр / букв.
  • Сделайте перекрестную ссылку на отраженный план потолка с другими чертежами (если применимо), тщательно проверяя точность и полноту информации.

Обозначения

  • Отметьте, где уровень потолка изменяется или наклоняется, если это напрямую влияет на осветительные приборы и их установку.
  • Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, трассы и другие важные элементы.
  • Сделайте перекрестные ссылки на план с символами и ссылку на график освещения, детали и другие чертежи, если это необходимо.

Размеры

  • Определите размеры расположения осветительных приборов и изменения типов потолков, которые не сразу заметны. Найдите такие предметы, как колонны или существующие стены.
  • Размерные зазоры, центровки и другие управляющие факторы.
  • Измерьте размеры бухт освещения и другого структурного освещения или создайте их крупномасштабные чертежи и сделайте перекрестные ссылки.

Схема электрооборудования

Электрические планы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электроэнергии. В небольших проектах эти предметы можно показывать вместе с освещением. Пример этого типа чертежа показан на Рисунке 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом питания или питания / связи, показывает розетки и связанные с ними электрические устройства отдельно (рис. 14-19).В большинстве случаев показаны сантехнические приборы и предметы, такие как шкафы и другие встроенные предметы, чтобы более точно согласовать расположение электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она напрямую связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьера готовит схему электропитания, а затем направляет ее инженеру-электрику для детального описания схем, размеров проводов, распределительных коробок и других электрических характеристик.На небольших планах жилых домов чертеж передается непосредственно подрядчику по электрике для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрическом плане. Расположение телефонов, систем громкой связи, компьютерных терминалов, устройств внутренней связи и систем безопасности является обязанностью дизайнера интерьера после консультации со специалистами. Разработчик составляет план питания / связи, который схематически показывает, где требуется питание для специального оборудования.Символы для электрических устройств обычно привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРИЧЕСКИЙ 4 ПЛАН ОСВЕЩЕНИЯ

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электроснабжения / электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Схема электропитания часто включает в себя телефон и другие устройства связи.

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электроснабжения / электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Шкала электрических схем

Планы электрооборудования коммерческих помещений обычно имеют тот же масштаб, что и планы этажей. Наиболее распространенный масштаб для коммерческих проектов — V8 «= l’-O» (1: 100 метрическая). Однако в сложных установках масштаб может быть увеличен до V4 «= l’-O» (метрическая 1:50).Следует отметить масштаб, в котором нарисован план, и разместить его рядом с заголовком или непосредственно под ним.

Разработка стандартов для схем электрооборудования

На электрических схемах должны быть показаны все внутренние и внешние стены, лестницы и большие устройства, такие как печи, водонагреватели и т. Д., Требующие питания. Встроенные светильники и мебель, например, в ванных комнатах и ​​кухнях, также должны быть нарисованы, чтобы лучше находить электрические розетки и другие устройства. Стены следует рисовать с использованием более легких линий, чтобы они не преобладали на чертеже.Найдите розетки для удобства на стенах, где они должны быть установлены, и обозначьте размер над чистым полом (A.F.F.). Не забудьте отметить любые особые требования, такие как защита от атмосферных воздействий (WP), разъемная проводка или специальные соединения. Общие электрические символы показаны на Рисунке 14-21.

Обозначение материалов

Электрические схемы в основном схематические. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы их можно было изобразить на чертеже в их точном масштабе.Они нарисованы как крупный символ, чтобы их было легко узнать. Для простоты рисунка такие материалы, как полы и другие предметы, не разграничиваются.

Расчет схемы электрооборудования

Электрические планы начерчены в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, поскольку элементы могут быть расположены в масштабе на планах этажей. Однако в некоторых случаях электрические розетки и другие устройства необходимо подобрать, чтобы точно разместить их там, где к ним будет легко получить доступ, когда в здании есть люди.Это особенно верно для больших пространств стены, где масштаб не может быть точно определен путем масштабирования чертежа. В таких случаях должны быть даны ссылки, которые легко получить в полевых условиях, если размеры измеряются от лицевой стороны стены, колонны или воображаемой центральной линии комнаты. Если для розетки не указан горизонтальный размер, электрик разместит ее максимально близко к замыслу дизайнера. Электрик может прикрепить розетку к стенной стойке, а не размещать ее между двумя стойками, если проектировщик не определил конкретное место.

Хотя большинство электрических розеток не требует точного расположения, есть некоторые исключения, например, в этой зоне бара, где розетки должны согласовываться с оборудованием.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для схем электрооборудования

Общий

  • Назовите чертеж, отметьте его масштаб и укажите север (или справочное направление).
  • Назовите прилагаемое электрическое расписание и привязайте его к плану.
  • Добавьте примечания, чтобы уточнить любые сокращения, которые не являются общепризнанными.
  • Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и ключевые электрические коды были четкими, темными и очень разборчивыми.
  • Свяжите схему электрооборудования с другими чертежами и графиками, тщательно проверяя точность и полноту информации.

Обозначения

  • Обратите внимание на особые ситуации, например, устройства, предоставленные владельцем или другими лицами.
  • Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистыми полами, шкафами и другими предметами.
  • Отметьте выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

  • Размеры расположения розеток и изменения типа пола или стены, влияющие на установку розеток.
  • Нанесение размеров выходов на стены, углы или пересечения стен, а также к другим объектам, например колоннам.
  • Измерьте соответствующие выпускные отверстия на нужном расстоянии от чистого пола (A.F.F.).
  • Размерные зазоры, центровки и другие управляющие факторы.

Механические системы здания обычно вместе именуются системой HVAC (отопление, вентиляция и кондиционирование). Система HVAC обеспечивает комфортную среду обитания в здании. Система не просто обеспечивает отопление зимой и охлаждение летом. Он подает свежий воздух, циркулирует по помещению и удаляет затхлый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Сантехническая система в здании выполняет ряд различных функций, таких как подача воды людям и машинам за счет повышения давления (подача воды) и выброс воды для удаления под действием силы тяжести (дренаж). Сантехника обслуживает три основных потребности: она обеспечивает воду для потребления людьми, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или для обслуживания автоматизированной спринклерной системы, как обсуждается далее в этой главе в разделе «Планы водопровода». Некоторые коммерческие здания могут также иметь систему ливневой канализации, которая защищает крышу или другие участки от дождя или наводнения.Такие системы отделены от трубопроводов бытовой канализации и собираются в ливневую канализацию или направляются в канализацию у обочины. В здании также может быть водопад, фонтан, пруд или другой декоративный элемент со специальной системой рециркуляции воды.

Механические и сантехнические чертежи требуют тесного взаимодействия, координации и совместной работы между различными профессионалами-проектировщиками и подрядчиками. Профессиональные офисы, которые производят чертежи HVAC и сантехники, должны знать об одном

.

Была ли эта статья полезной?

Мастер-класс по планам строительства

Давайте подробно рассмотрим каждый тип плана.Чтобы взглянуть на строительные планы для типичного жилого проекта, ознакомьтесь с тем, что фирма Donald A. Gardner Architects предоставляет в одном из своих наборов планов дома.

Планы фундамента — это план инженерных сооружений. Они также могут относиться к планам чернового этажа или, в некоторых случаях, планам цокольного этажа. Они показывают размеры, формы, толщину, конфигурацию и высоту фундаментных стен и опор, включая внутренние несущие стены и внешние опоры столбов.На планах фундамента также будет показано расположение арматурных стержней и соединений и приспособлений с помощью анкерных болтов или сварных пластин между конструктивными элементами фундамента. На этих планах обозначены раскопанные и нераскопанные участки фундамента.

План фундамента прилагается к плану фундамента. В нем перечислены и описаны все опоры, на которые будет опираться конструкция. Как правило, будут подробные примечания, объясняющие, как вы усиливаете элементы конструкции, и определяете требования к прочности бетона на разрыв.В примечаниях также будет описано, как вы проверяете прочность конструкции.

Планы каркаса — это еще один тип инженерных планов. Они подробно описывают структурные элементы, составляющие каркас здания: размер и положение балок, которые появляются на планах, а также пространство балок и стропил, расположение и размер. Планы каркаса помогают строителям разложить конструкции крыши, пола и потолка.

План обрамления крыши покажет различные элементы конструкции крыши, включая слуховые окна, шатры, впадины, водостоки и любое оборудование, установленное на крыше.Он также показывает уклон крыши. Также доступны предварительно спроектированные системы пола и крыши. Если вы их используете, производитель должен предоставить строителям техническую информацию, а строительные инспекторы, вероятно, захотят ознакомиться с планом перед выдачей разрешения.

Планы этажей — это архитектурные планы, которые показывают расположение каждого уровня строения. Составитель показывает план сверху, без крыши и верхних этажей. Планы этажей иллюстрируют конфигурацию внутренних стен, дверей, окон и вставок в стенах, таких как камины и дымоходы.Они также указывают на размещение постоянного оборудования, такого как ванные комнаты, основные приборы и внутренние конструкции (лестницы или лифты).

На каждом этаже будет план этажа с описанием предполагаемого использования комнат или других внутренних пространств. Дизайнер укажет размеры дверей и окон и укажет размеры, включая длину, ширину и внутренние квадратные метры. Домовладельцев, как правило, больше всего интересует план этажа, поскольку он, пожалуй, самый простой и изменяемый из всех строительных документов.План этажа также позволяет легко представить себе, как будет проходить пешеходный поток и как люди будут использовать пространство.

Одним из необычных вариантов плана этажа является план потолка, который представляет собой вид на потолок снизу. Планы потолка используются только для конструкций со значительными потолочными креплениями (обычно это не жилые проекты).

Фасады — это виды здания сбоку, которые могут показывать либо снаружи, либо внутри, без внешних стен. На фасадах показано расположение окон и дверей, внешняя отделка здания, включая каменную кладку или другие декоративные элементы, а также вид крыши сбоку.Они также могут указывать на естественный уклон земли вокруг основания здания. Внутренние фасады показывают высоту и расположение шкафов, столешниц и деталей, например плитки на стенах ванной комнаты.

Высота указывает высоту, размер, который невозможно отобразить с высоты птичьего полета. Отметки также указывают направление, в которое обращено возвышение, поскольку направление солнечного света и ветров важно при принятии решения о том, как размещать здания, особенно дома.

Вы должны сопоставить фасады с планами этажей. Многие предполагают, что архитектор укажет отметку для каждой внешней стены, но это не всегда так. Сравните планы этажей с отметками, чтобы убедиться, что вы ничего не пропустили.

Поперечные сечения также представляют собой вид сбоку, но они представляют собой вертикальный разрез здания, чтобы показать все внутренние компоненты. Поперечное сечение детализирует как видимые компоненты, такие как лестницы, подъездные пути и кровлю, так и скрытые компоненты, такие как элементы каркаса, коллекторы и изоляция.Поперечное сечение может проходить через любой уровень дома, от крыши до фундаментов. Он захватывает такие вещи, как шкафы и столешницы, а также внутренние компоненты обрамления (это важно, поскольку виды с высоты птичьего полета не могут их эффективно отобразить). Одним из распространенных типов поперечного сечения является поперечное сечение стены, которое показывает как внутреннюю, так и внешнюю стороны стен, а также внутренние компоненты, такие как стойки и изоляция.

Там, где для простого жилого проекта может потребоваться всего несколько поперечных сечений, для более сложной коммерческой конструкции может потребоваться гораздо больше, поскольку существует множество вариантов компонентов, которые идут за стенами.Вы создадите перекрестные ссылки на поперечные сечения на видах в плане и на фасадах.

Планы участка определяют местоположение здания в более широком контексте земли или земельного участка. Они подробно описывают общие размеры и расположение участка с привязкой к соседним участкам и их границам, а также отмечают след здания на участке и определяют особенности ландшафта участка, дороги и тротуары. В конечном итоге, план участка резюмирует работу, которую вы будете выполнять на объекте.

На плане участка указана существующая инфраструктура, которую необходимо защитить во время строительства, например канализационные линии и инженерные сети. Он содержит информацию об уровне и высоте строительной площадки. На этих планах показано расположение сооружений, не являющихся частью самого здания, таких как дренажные системы и дороги. Строительные инспекторы, рассматривающие вопрос о выдаче разрешения на строительство, будут проверять, вместит ли парковка жителей нового здания.

Механические чертежи , как и планы этажей, представляют собой виды сверху. Они включают механические компоненты конструкции, такие как HVAC, газовые линии и водопровод. Размещение этих деталей на отдельном листе не позволяет обычным планам становиться слишком загруженными и трудными для чтения. Не все строительные проекты будут иметь отдельные планы механики — вы обычно создаете их только для проектов со сложными механическими системами.

На чертежах

«Механика» будут изображены как видимые, так и скрытые компоненты механических систем — например, как вентиляторы, так и воздуховоды для системы отопления, вентиляции и кондиционирования воздуха.На этих планах также могут быть показаны любые приборы, подключенные к механической системе, например, газовые плиты. При изучении планов механики с несколькими обширными системами помните, что ограничения по площади могут означать, что субподрядчики должны работать последовательно, а не одновременно.

Экологические планы касаются того, как проект будет управлять эрозией и отложением вод вблизи строительной площадки. Учитывая количество смещенной и перемещенной земли во время строительства, они спроектированы таким образом, чтобы вся эта почва в конечном итоге не загрязняла и не блокировала близлежащие водные пути.Экологические планы также включают процедуры по минимизации вывоза растений и ликвидации разливов химических веществ.

Экологический план обычно перечисляет ряд передовых методов управления (BMP), направленных на минимизацию вредного воздействия на окружающую среду. Во многих юрисдикциях экологический план является обязательным требованием для продолжения строительства.

Расписания включают в себя все детали, которые архитектор не хочет втиснуть в план этажа. График представляет собой простую матрицу информации о компонентах здания, где каждой записи соответствует номер, который также отображается на плане этажа.Информация о расписании очень подробна: например, расписание дверей будет содержать информацию о дверях, дверных коробках и замках. График отделки — это исчерпывающая таблица отделки (краска, пол и т. Д.) В каждой комнате. Окна и осветительные приборы также появятся в расписании.

Таблицы

также будут включать предметы, помеченные как OFCI (предоставлено владельцем, установлено подрядчиком), GFCI (предоставлено государством, установлено подрядчиком), NIC (не в контракте) и другими (те предметы, которые предоставляются за пределами области конкретной торговли). или подрядчик).Как правило, в расписании также отображаются даты доставки для товаров, которые вы заказали.

Чтобы узнать больше о чертежах и о том, как их читать, ознакомьтесь с этим курсом, разработанным Construction Experts Inc. В книге Blueprint Reading: Construction Drawings for the Building Trade также рассматривается эта тема, и Фрэнсис Д.К. «Иллюстрированное строительство здания» Чинга — полезный справочник. Еще один ресурс — «Печатные материалы для строительства» Уолтера Брауна и Дэниела Дорфмюллера.

Amazon.com: Автоматическое устройство открывания откатных ворот CO-Z с 2 пультами дистанционного управления, электродвигатель откатных ворот с электроприводом для откатных ворот, полный комплект системы безопасности для откатных ворот до 40 футов: инструменты и оборудование для дома

5.0 из 5 звезд

Отличный маленький открыватель.

Автор: Д.Арев 2 февраля 2018 г.

Честно говоря, сложно дать продукту 5 звезд, потому что всегда есть какие-то проблемы. Когда вы получите эту открывалку, вы подумаете, что это игрушка. Он действительно маленький. Не позволяйте этому сбивать вас с толку. Эта штучка работает. Я полагал, что по цене вы получите намного меньше, чем вы получите от более дорогих крупных брендов.Позвольте мне перейти к ней и рассказать вам не только о плюсах, но и о препятствиях, которые мне пришлось преодолеть, чтобы заставить ее работать.

Прочитав другие отзывы, обязательно нужно приобрести датчик наружной безопасности. Я купил это:
Seco-Larm E-931-S35RRQ Enforcer Indoor / Outdoor …
SECO-LARM

Зачем вам нужен датчик безопасности, потому что вам нужно убедиться, что ворота останавливаются или убираются, если что-то пересекает их путь . Этот маленький моторчик — не шутка, он достаточно силен, чтобы раздавить все на своем пути, включая ребенка.
Датчик поставляется со следующими кабелями: черный, серый, белый, синий и коричневый. Я добавил картинку, чтобы показать вам, как я его подключил. * Заявление об ограничении ответственности Я не являюсь лицензированным электриком. Телеграфируйте на свой страх и риск. Это сработало для меня.

Система не будет правильно работать без датчика безопасности. Если вы решили приобрести этот мотор, первое, что я рекомендую, это прочитать ваше руководство и ознакомиться с ним. Я все подключил перед установкой, чтобы посмотреть, как это будет работать. В этой системе в качестве концевых выключателей используются магниты, и вам нужно хорошо понимать, как они работают.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
