Балка двутавровая вес: Вес балки 18Б1 – вес 1 метра, расчет веса.

Двутавр 20 — вес 1 метра, размеры, сортамент двутавровой балки

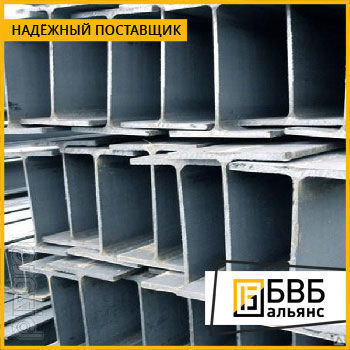

Двутавровая балка – разновидность стального фасонного проката, поперечное сечение которого напоминает букву «Н». Применяется при строительстве многоэтажных жилых, административных и промышленных объектов для создания каркасов, укрепления перекрытий, в мостостроении, при изготовлении подъемных кранов, сооружении самолетных ангаров. Производство этой металлопродукции регламентируется ГОСТами 26020-83, 8239-89, АСЧМ 20-93.

Сортамент двутавровой балки 20Б1

Двутавр 20Б1 изготавливается в соответствии с ГОСТом 26020-83 или АСЧМ 20-93, имеет параллельные внутренние грани полок. В продажу эта металлопродукция поступает отрезками длиной 4-12 м. Размеры стенок и полок, а следовательно, площадь сечения и масса 1 м длины двутавра 20Б1, производимого по этим стандартам, немного различаются.

Таблица размеров и массы двутавра 20Б1

Характеристики

Металлопродукция производится способом горячей прокатки при температурах 1100-1250°C на автоматизированных прокатных станах. Для этих изделий характерны: сочетание высокой прочности и относительно небольшой массы погонного метра, возможность соединения в единую конструкцию с помощью сварки, заклепок, болтов и шпилек. В зависимости от применяемого при производстве материала, свойства двутавровой балки могут несколько изменяться:

• В массовом порядке для изготовления применяется углеродистая сталь с содержанием углерода до 0,6%.
• Продукция, предназначенная для эксплуатации при низких температурах и/или высоких нагрузках, производится из низколегированных сталей типа 09Г2С. Коррозионная стойкость таких материалов выше аналогичной характеристики углеродистых нелегированных сталей.
• Для эксплуатации конструкций в горячих цехах применяют жаропрочные легированные стали типа 15Х5, 15Х6СМ.

Двутавровые балки 20Б1 могут использоваться как в качестве самостоятельных несущих элементов, так и в составе сложных строительных конструкций.

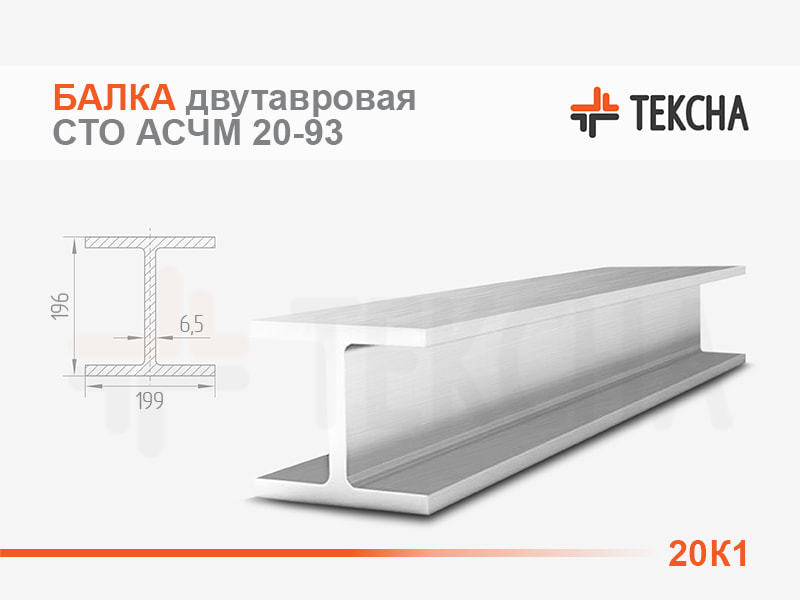

Балка 20Б1, 20К1, 20К2, 20Ш1

Характеристики и размеры балки 20

Двутавры с номером профиля 20 типа Б, Ш, К имеют одинаковый номер профиля, соответствующий высоте двутавра (в пределах 200 мм), производятся с параллельными гранями полок и имеет симметричный профиль сечения относительно осей У и Х.

Балка изготавливается в соответствии с ГОСТ 26020, СТО АСЧМ 20-93. Используя справочные данные таблицы 1 СТО АСЧМ 20-93, определим основные отличия двутавров рассматриваемых типов:

Как видно из таблицы, двутавровые балки прокатываются 3 типов:

• Балка 20Б1 — относится к нормальным двутаврам с соотношением ширины полок к высоте профиля b/h = 100/200 = 1:2. Это наиболее экономичный профиль с точки зрения металлоемкости. По сравнению с двутаврами типа К и Ш имеет меньшую ширину полок и толщину стенок.
• Двутавры 20К1 и 20К2 относятся к колонным профилям проката с соотношением b/h = 200:195 = 1:0,98 (для профиля К1) и b/h = 200:198 = 1:0,99 (для профиля К2), то есть примерно с соотношением b/h, близким к 1:1. Такая конструктивная особенность придает профилям балок 20К1 и 20К2 хорошую устойчивость относительно оси У.
• Профиль 20Ш1 по конструкции относится к широкополочному типу с соотношением b/h = 150:193 ≈ 1:1,29. Конструктивные особенности балок типа Ш — параллельность граней полок и мощность сечения. Поэтому двутавр 20Ш1 применяется в виде самостоятельного конструктивного элемента – балки, колонны, стержневого элемента тяжелых ферм.

Применение

Нормальные, широкополочные и колонные тавры 20-й серии в зависимости от профиля широко применяются:

• в решетчатых конструкциях
• в качестве поясов стропильных и подстропильных кровельных ферм
• элементов верхних и нижних поясов сварных подкрановых балок
• в поясах ферм пролетных строений эстакад технологических трубопроводов
• в мостостроительных конструкциях.

Как правильно определить стоимость 1 балки

В прайс-листе на сайте АРЕХ METAL приведена цена балки 20Б1 и других типов профиля (20К1, 20К2, 20Ш1) за 1 тонну проката. Используя данную величину и теоретическую массу 1 метра, можно вычислить стоимость двутавра требуемой длины по формуле:

• Стоимость 1 шт = (Вес, кг х Цена за тонну : 1000) х Длина, м

Вес балки двутавровой + таблица

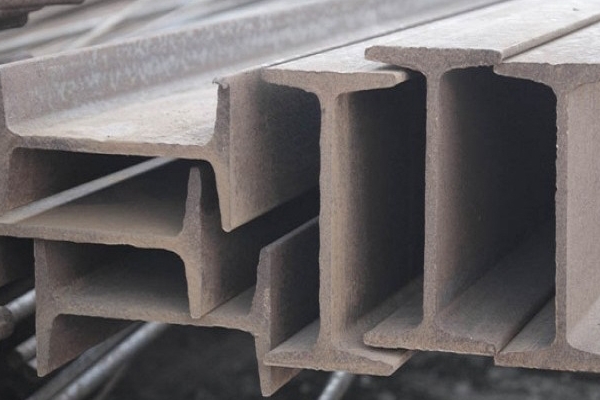

Двутавровая балка представляет собой металлическое изделие Т-образной формы на нижнем и верхнем конце. Такой вид арматуры предназначен для равномерного распределения нагрузок по горизонтали и вертикали. Балки двуглавые применяются для укрепления мостов, многоэтажных зданий, перекрытий в шахтах.

Достоинства двутавров:

• Прочность и надежность.
• Удобство при хранении и транспортировке.
• Относительно небольшой вес.
• Долговечность.

Способ изготовления и виды

Двуглавые балки производят на металлургических предприятиях с помощью горячего проката. Сырьем служит низколегированная сталь разных типов. Двутавры бывают с уклоном нижних полок и с параллельными гранями. Имеют следующую классификацию:

Балки ГОСТ 19425-74 с нижним уклоном полок обозначаются: буквой «М» для подвесных путей с коэффициентом уклона до 12% и буквой «С» – для перекрытия в шахтах (коэффициент уклона до 16%.

Металлические двутавровые балки ГОСТ 26020-83 с параллельными гранями обозначаются буквами:

• «Б» – обычная балка;
• «У» – с узкими полками;
• «Д» – со средними полками;
• «Ш» – с широкими полками;
• «К» – колонная;
• «С» – сварная.

Двутавровые балки бывают от 4 до 15 метров, от длины зависит один погонный метр веса двутавра.

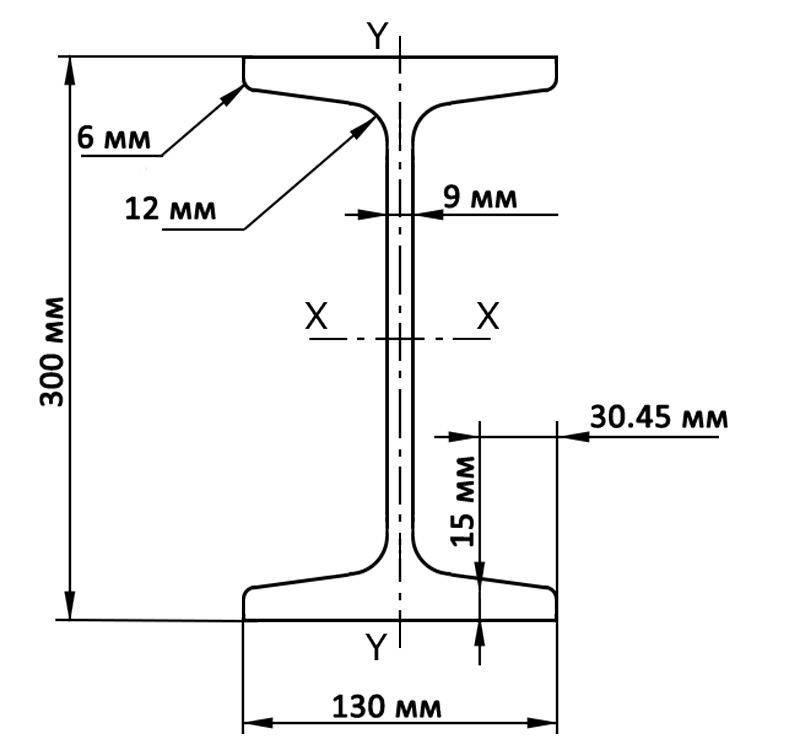

Рисунок 1: Двутавр (ГОСТ 8239-89)

Таблица 1: Теоретический вес 1 погонного метра балки двутавровой (ГОСТ 8239-89).

Рисунок 2:Двутавр (ГОСТ 19425-74)

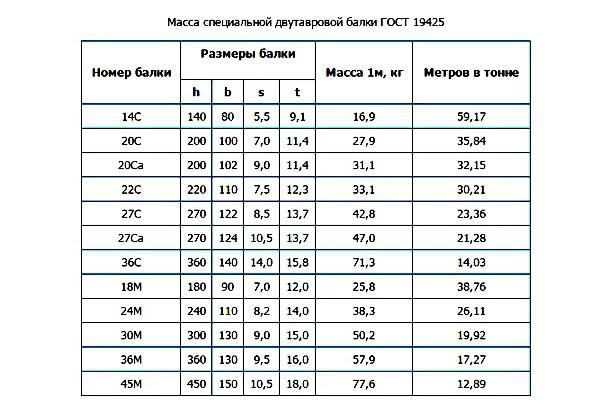

Таблица 2: Теоретический вес 1 погонного метра двутавровых балок с уклоном нижних полок (ГОСТ 19425-74)

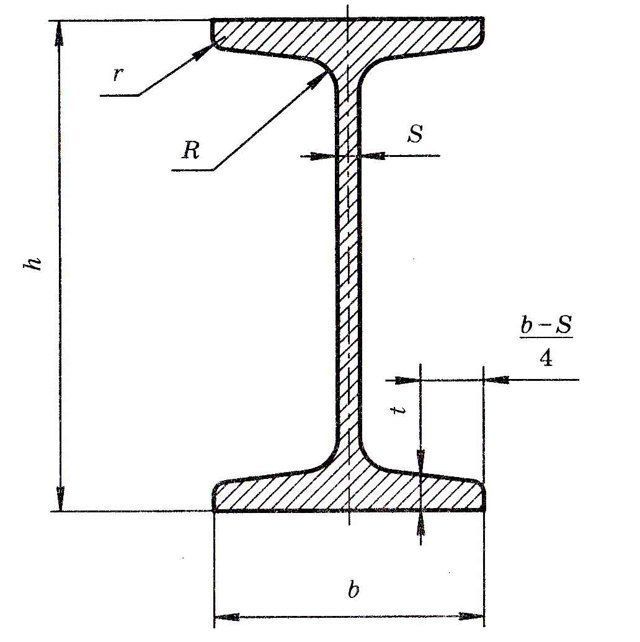

Рисунок 3: Двутавр (ГОСТ 26020-83)

Таблица 3: Теоретический вес 1 погонного метра «нормальных» двутавровых балок (ГОСТ 26020-83).

Таблица 4: Теоретический вес 1 погонного метра «среднеполочных» двутавровых балок (ГОСТ 26020-83).

Таблица 5: Теоретический вес 1 погонного метра «широкополочных» двутавровых балок (ГОСТ 26020-83).

Таблица 6: Теоретический вес 1 погонного метра «колонных» двутавровых балок (ГОСТ 26020-83).

Таблица 7: Теоретический вес 1 погонного метра двутавровых балок (СТО АСЧМ 20-93).

Таблица 8: Теоретический вес 1 погонного метра нестандартных двутавровых балок.

Двутавровая балка 10, 20: производство, размеры, вес, цена

Любая строительная конструкция требует укрепительного каркаса состоящего из металла или древесного материала. Одним из популярных изделий на данный момент считается двутавровая балка. Она предназначена для снижения нагрузки применяемого стройматериала на фундамент здания, сохранив при этом прочность и безопасность сооружения.

Общая информация

Балка металлическая двутавровая обладает данным названием благодаря своей конструкции. Т–образный профиль считается тавром, поскольку имеет сечение схожее по внешнему виду с символом «Т», но двутавровый продукт имеет две металлическими полки, в результате чего несет соответствующее название.

В разрезе материал обладает формой напоминающей букву «Н», данный тип конструкции отличается большей прочностью по сравнению с обычным профилем прямоугольного сложения. Коэффициент практичности превышает стандартный конструктивный элемент почти в 6 раз, а по жесткости – в 25 раз.

Схематичный рисунок двутавровой балки

Благодаря своим техническим показателям, балка двутавровая 10, 20 имеет широкий спектр применения в промышленных сферах деятельности, в бытовых условиях. Зачастую продукт используют для укрепления конструкции коттеджей, частных небольших домов или каркасных сооружений.

Разновидности двутавровых балок

Производство сварных двутавровых балок не заканчивается на изделиях металлического типа, в качестве основного материала могут применяться пилорамные материалы в виде дерева. Если сравнивать конструкцию с подобными пиломатериалами, то она выделяется повышенной устойчивостью перед изгибами даже при массивных нагрузках.

Деревянные балки не уступают металлу по устойчивости на излом и прочности

Вне зависимости от основного материала, из которого произведена двутавровая балка, она не подвергается деформации, что увеличивает возможность использовать продукт в любых типах построек.  Если требуется возвести стены, создать пололок или пол, этот стройматериал считается надежным помощником.

На данный момент существует три основных вида двутавр:

•
  стандартный;
•
  с широкими полками;
•
  колонного типа.

Стандартные изделия обладают полками с размером в 10-60 см, большой толщиной для боковых сторон, обеспечивающей правильное распределение общего веса, возлагающегося на элемент. Что касается жесткости, то материал не выделяется высокими показателями, именно поэтому его длина не может превышать 19 метров.

Широкополочные изделия имеют широкие боковые стенки, значение которых варьируется в пределах 40-60 см, при этом, в некоторых случаях размер может достигать 100 см. Показатели жесткости и прочности значительно превосходят стандартный тип изделия.

Колонные двутавры

Наилучшими техническими показателями обладают колонные разновидности, их размеры и вес значительно отличается от конкурирующих модификаций. В качестве основы применяется мощный стальной профиль, позволяющий балке справляться с нагрузками, измеряемые в тоннах.

ГОСТ и технические характеристики на двутавровые балки

Поскольку производство двутавровой балки основывается на изготовлении стройматериала для возведения серьезных конструкций, то каждый этап создания элементов должен соответствовать нормативам государственных стандартов. Отслеживаются все моменты, вплоть от максимально допустимого уклона внутренней части сторон, до таких значений, как инерция, уровень сопротивления, другие параметры.

Помимо всего, если взять в пример балки на прогиб, рассчитывается сама область прогиба, которая должна быть не более 0,15 S и это при высшем значении синусоиды дуги – 0,2%, в зависимости от общей длины стройматериала.

Разновидности двутавровой балки на прогиб или стандартного типа подразделяются на несколько категорий по предназначению, особенностям.

Классификация стальных двутавровых балок

•
  «С» — специальные изделия, при изготовлении которых применяется углеродистая низколегированная сталь, обладающая плотной структурой. Элементы решают вопросы укрепления шахтных колонн, служат в качестве армирующего основания.
•
  «М» — используются для создания подвесных путей с учетом последующего обустройства тельфера, позволяющего производить перевозку разнообразных грузов.
•
  «Ш» — горячего ката профиль, состоящий из стального материала, имеет широкие полки, длину до 24 м, высоту не более 1 м. Обеспечивает прочность конструкциям, выносливость перед большими нагрузками.
•
  «Б» — продукт с параметрами: длина – до 19 м, высота сторон не более 0,6м. Применяется для выполнения общестроительных задач по монтажу отдельно стоящих опорных конструкций или колонн.
•
  «К» — опорная балка двутавровая 20, 30, 40 и других модификаций, производится для создания стен тяжелонагруженных строительных сооружений, таких как котлованы, метрополитен. Обладает практически равными значениями параметров ширины и высоты боковых сторон, за счет чего достигается повышенная устойчивость перед нагрузками.

Прежде чем купить двутавровую балку,  следует внимательно изучить серию, указанную на изделии, которая сообщает основные параметры установки. Важно, чтобы технические характеристики изделия не имели расхождения с расчетными таблицами более 5%, иначе продукт не сможет обеспечить конструкцию необходимой прочностью, после возведения, находиться в ней будет просто небезопасно для человека.

ВИДЕО: Расчет и подбор двутавровой балки для перекрытия

Производство металлических и деревянных изделий

Расчет двутаврового профиля следует производить исходя из требований, которые впоследствии изготовления он должен выполнять. Также важно учитывать размеры ГОСТ, прочность, нагрузку, производимую непосредственно на элемент.

Процесс производства осуществляется путем сваривания трех стальных деталей в виде обычных удлиненных пластин. После проделывания работы получаются поясные швы, однако чтобы материал имел повышенную прочность, сварку требуется производить со всех сторон.

Процесс изготовления сварной двутавровой балки

Сварная двутавровая балка должна иметь две стенки, плотно прилегающие к основанию и расположенные в строгой параллельности по отношению друг к другу. Цена на продукт, произведенное собственноручным образом намного ниже товара, предоставленного на строительном рынке. Однако, взявшись за работу самостоятельного создания стального опорного элемента, следует учитывать все государственные стандарты, иначе изделие не будет выполнять функции по предназначению и сэкономленные денежные средства уйдут в двукратном размере на восстановление сооружения.

Спецификации балок деревянных двутавровых

Как уже было сказано раннее, стройматериал может быть изготовлен не только из стального продукта, но и из древесины. Для создания деревянного конструктивного изделия требуется применение калиброванного сухого товара, например, брус, ОСБ. Они считаются материалами древесного происхождения, предназначенные для применения в строительных сферах деятельности. Брусья, плиты обладают меньшими значениями устойчивости, однако при правильном изготовлении, обработке, установке, могут выполнять служить длительное время.

Главный минус двутавровой балки

Если во внимание брать изделия, изготовленные из стальных сплавов, то они имеют подверженность к образованию коррозии. Чтобы избежать неприятной ситуации, предварительно перед применением продукт следует обработать антикоррозийным средством.

Древесные стройматериалы не рекомендуется устанавливать в конструкциях с большими весовыми нагрузками или в помещениях, где возникает высокая вероятность возгорания.

ВИДЕО: Как посчитать балку на изгиб – сталь+дерево

размеры и вес, таблица, двутавр 10, 12 размеры

Многоквартирные дома, промышленные здания, мосты и другие крупные объекты, практически во всех видах строительства нужна надежная арматура. Без строительного материала невозможно создать прочную конструкцию. На металлокомбинатах производится различный металлопрокат, один из них балки двутавровые, которые помогает при возведении как небольших объектов, так и крупных предприятий, спортивных площадок и торговых центров. Выдерживают большие нагрузки и надежно выдерживают здание.

Общие сведения

Использование двутавровой балки в строительстве не случайно, металлический материал производится специально. Кроме металла может выпиливаться из деревянного основания, состоящий из сочинения и двух продольных балок, конструкция похожа на букву “н”.

Если дословно переводить с латинского языка, то двутавровая балка, будет звучать как “двурогая”.

На заводах изготовителях металлическая конструкция производится из низколегированной стали.

Катается изделие при помощи оборудования с нагревом, применяется двутавр на строительных площадках для укрепления зданий и кровельного материала:

• перекрытия крыш;
• лестничных пролетов при строительстве многоэтажных зданий;
• столбов и высокой архитектуры;
• стальных ферм, гражданского и промышленного назначения;
• для оборудования подземных сооружений, шахты, метро, переходов и т. д.;
• для укрепления железнодорожных вагонов;
• мостов, рельсовых дорог, эстакад и других стальных сооружений.

Сортамент и техническое описание

Балки двутавровые имеют различный сортамент. Применение по видам происходит в зависимости от конечного назначения, какую конструкцию будет укреплять стальной материал.

Прокатка делается с параллельной и наклонной полкой, первый считается обычным, а второй специальный. Выпущенный металлический материал маркируется значениями:

• “у” — стальное изделие с узкой полкой;
• “ш” — стальные пласты для высоких нагрузок;
• “д” — двутавровая балка со среднем выступом;
• “к” — предназначены для укрепления столбов и колонной архитектуры, по весу арматура тяжелая, но из всех самая прочная;
• “м” — сталь для сооружений на весу, внутренние грани с наклоном, но не превышают значение в двенадцать процентов;
• “с” — для подземных конструкций, внутренняя сторона наклонена, но не больше ем на шестнадцать процентов.

Если в процессе производства двух последних сортов наклон грани превысил допустимые значения, то материал не отпускается в продажу, а отправляется на переработку.

Все, что связано с укреплением зданий производится под строгим контролем комиссии, погрешности указываются с точностью до миллиметра, допустимые отклонения прописаны в ГОСТе 8239-89.

Изделия маркируются по подлинности значений буквами “б” и “в”, первая означает, что металлопрокат произведен с точными замерами, а вторая, что имеются погрешности.

Размеры двутавров

Двутавровые балки изготавливаются на основании ГОСТа 8239-89, там указан не только размер и вес металлопроката, но и соотношение балок друг к другу, в готовом изделии координируют значения:

• поперечное сечение и значения;
• радиус окружности;
• ширина выемок;
• углы наклонов внутренней грани;
• протяженность материала;
• радиусы закругленных полок;
• значения ширины и толщины полок;
• вес балки.

Значения прописаны в таблице ГОСТа 8239-89, если у балки двутавровой маркировка 10, то сечение 12 квадратных сантиметров, а остальная характеристика будет равна:

• значение радиуса во внутреннем закруглении-7 мм;
• значение толщины полки-7,2 мм;
• при длине материала один м, вес — 9,46 кг;
• закругленная полка в радиусе-2,5 мм;
• значение высоты-100 мм;
• значение ширины полок-55 мм;
• значение толщины стенок-4,5 мм.

Если размерный ряд не будет соблюдаться, то конструкция будет ненадежной, угол прогиба стены будет выше или меньше и эксплуатационные свойства здания будут нарушены. Что недопустимо при строительстве как жилых помещений, так и производственных.

По ГОСТу 8239-89 двутавровые балки могут быть площадью от 10 до 140 квадратных сантиметров, каждое изделие имеет маркировку 10, 12, 14, 16 и т.д. Самая крупная балка имеет размеры:

• значение радиуса закругленной части-20мм;
• значение толщины полки по среднему показателю-17,5 мм;
• значение допустимого радиуса выемки-8 мм;
• значение ширины полок-190 мм;
• значение высоты-600 мм;
• значение толщины перемычек-12 мм;
• значение веса-108 кг.

По стандарту металлопрокат режется на заготовки 5-14 м, а значение длины будет зависеть от разреза, по значению площади будет измеряться и протяженность. Если для строительства нужны металлические изделия с другими параметрами, можно это обговорить с поставщиком продукции.

Если изделие выполнено качественно, оно способно выдерживать высокие нагрузки на несущую конструкцию здания. Кроме, того балки невосприимчивы к пожарам, химикатам и повышенной влажности. Сооружение прослужит более ста лет, а использование в строительстве не требует привлечения дополнительных сотрудников, монтажные работы проводятся легко.

Благодаря технологии производства металлопрокат может быть:

• разного типа и изготавливаться из стального материала разного назначения;
• продукция может быть несимметричная под любой вид сооружения;
• нарезаться металл может разного размера.

Помимо, того, что профильный материал изготавливается для любых строительных объектов, он имеет еще шесть преимуществ.

1. Экономичное стальное изделие-двутавр обеспечивает сооружение надежную и устойчивую конструкцию. Здание не нужно дополнительно укреплять другими арматурами. Другие типы армирующего материала уступают по прочности металлическому двутавру.
2. Металлопрокат имеет небольшой вес, что не влияет на укрепительные свойства, в отличие от квадратных металлических листов, которые тяжелые имеют прогиб при больших нагрузках.
3. Не сгибается и не сжимается, подходит для строительства навесных сооружений.
4. При монтаже материал можно распиливать в нужных местах и сваривать, что ускоряет процесс строительства.
5. Деформация исключена при сильных нагрузках, это позволяет использовать изделие для возведения сложных архитектурных объектов.
6. Легко перевозиться, не нужно нанимать дополнительные грузовые автомобили, материал легкий и удобно укладывается.

Деревянная двутавровая балка

По прочности уступает металлическому материалу, но с способен обеспечить устойчивость каркасному дому или бане. Сокращает время при возведении фундамента и основания сооружения. Подходит для небольших одно или двухэтажных строений, обеспечивает прочность несущим стенам.

Деревянные балки сохраняют тепло и гидроизоляцию, не подвержены деформации при умеренных нагрузках. Легки при монтажных работах, удобно устанавливаются и выдерживают вес конструкции.

При погрузке и выгрузке деревянный материал не рекомендуется бросать, а при перевозке накрывать. Балки экологически чистое изделие, не загрязняют окружающую среду.

Конструкция не крутится, не деформируется, не усаживается и не растрескивается, поэтому для устройства перекрытия, фундамента и мансард материал подойдет.

Вес двутавровой балки как фактор несущей способности

Двутавровая балка является одним из видов металлопроката и широко используется в строительстве. Из всех видов балок она имеет максимальную прочность, благодаря чему применяется при возведении многоэтажных жилых домов и других высотных зданий.

Двутавр обладает множеством преимуществ:

• устойчивость к перепадам температуры,




• высокая точность изготовления, что гарантирует полное соответствие заявленным характеристикам,




• высокая прочность при относительно небольшой массе,




• низкая стоимость и простота монтажа.

Необходимые расчеты

Сейчас на рынке представлены двутавры 20, 25, 30 и других размеров. Они могут различаться длиной, размером поперечного сечения, маркой используемой стали и другими различными конструктивными особенностями. Чтобы убедиться, что выбранная вами балка подходит для определенных целей строительства, необходимо рассчитать ее характеристики.

Как правило, в технической документации для каждого двутавра указаны все габариты, в том числе длина и ширина. Также есть информация о допустимой нагрузке для балки 12 или другого вида проката. Этот параметр представляет собой совокупность воздействий непосредственно от перекрытия, а также других влияний постоянного и временного характера. Чтобы найти расчетную нагрузку, необходимо умножить нормативное воздействие на коэффициент прочности по нагрузке. После этого остается прибавить к результату массу изделия и определить его момент сопротивления. При этом необходимо учитывать, что в целях безопасности сварные металлоконструкции должны использоваться не более чем на 70–80% допустимого прогиба.

Усиление конструкции

Если оказалось, что несущая способность меньше, чем нужно, проводится ее усиление. Для элементов, на которые действуют нагрузки изгиба, сжатия или растяжения, используют сварку металлоконструкций, то есть присоединяют дополнительные детали. При этом нужно учитывать, что в процессе работ элементы нагреваются, что влечет за собой снижение несущей способности. Насколько снизится этот показатель, зависит от размеров балки, направления и режима сварочных работ. Для продольных швов снижение несущей способности остается в рамках 15%, для поперечных – достигает 40%. Теоретически и экспериментально было доказано, что оптимальных показателей можно достичь при максимальном напряжении в 0,8 Ry. Это составляет 80% расчетного сопротивления стали, которая используется для производства изделий этого вида.

балка

.

Балки MS бывают двух типов: — 1) двутавровая балка 2) ДВИГАТЕЛЬ (колонна)

I — БАЛКА: — Представлена ​​размерами полотна и фланца. Например, 150х75 балочное средство,

Ширина полотна = 150 мм

Ширина фланца = 75 мм

H — БАЛКА: — В двутавровой балке размеры стенки и фланца почти одинаковы.

Когда мы говорим, балка 254 x 254 означает, что полотно = 254 мм и фланец = 254 мм.

Еще одно различие между двутавровыми и двутавровыми балками состоит в том, что в двутавровых балках размер стенки больше, чем размер фланца

М.S. BEAM

Размер Масса в кг. Масса в кг. в мм на фут Per Mtr. 100 х 50 2,432 7,979 125 х 70 4,023 13,199 150 х 75 4,571 14. 997 175 х 85 5,943 19,499 200 х 100 7,893 25,897 250 х 125 11,612 38.099 300 х 140 14,782 48,500 350 х 140 16,125 52,906 400 х 140 19. 080 62.601 450 х 150 22,280 22,280 500 х 180 26,730 87,700 600 x 210 37,370 122. 600

Балки, производимые JINDAL, представлены высотой перемычки, шириной полки и весом сечения.

ДЖИНДАЛ

Структурные профили

Балки

ст. № Глубина (мм) x Фланец (мм) x Вес в разрезе (кг / м) 1 УБ 203 Х 133 Х 25 УБ 203 Х 133 Х 30 2 УБ 254 Х 146 Х 31 УБ 254 Х 146 Х 37 УБ 254 Х 146 Х 43 3 УБ 305 Х 165 Х 40 УБ 305 Х 165 Х 46 УБ 305 Х 165 Х 54 4 УБ 356 Х 171 Х 45 УБ 356 Х 171 Х 51 УБ 356 Х 171 Х 57 УБ 356 Х 171 Х 67 5 НПБ / IPE 400 Х 180 Х 57. 4 НПБ / IPE 400 X 180 X 66,3 НПБ / IPE 400 X 180 X 75,7 6 УБ 406 Х 178 Х 54 УБ 406 Х 178 Х 60 УБ 406 Х 178 Х 67 УБ 406 Х 178 Х 74 7 НПБ / IPE 450 X 190 X 67. 2 НПБ / IPE 450 X 190 X 77,6 НПБ / IPE 450 X 190 X 92,4 8 УБ 457 Х 191 Х 67 УБ 457 Х 191 Х 74 УБ 457 Х 191 Х 82 УБ 457 Х 191 Х 89 УБ 457 Х 191 Х 98 9 НПБ / IPE 500 X 200 X 79. 4 НПБ / IPE 500 X 200 X 90,7 НПБ / IPE 500 X 200 X 107,3 ​​ 10 УБ 533 Х 210 Х 82 УБ 533 Х 210 Х 92 УБ 533 Х 210 Х 101 УБ 533 Х 210 Х 109 УБ 533 Х 210 Х 122 11 НПБ / IPE 600 Х 220 Х 107.36 НПБ / IPE 600 X 220 X 122,4 НПБ / IPE 600 X 220 X 154,5 12 WPB / HE 600 X 300 X 128.8 ДСП / HE 600 X 300 X 177,8 WPB / HE 600 X 300 X 211,9 WPB / HE 600 X 300 X 285,5 13 УБ 610 Х 229 Х 101 УБ 610 Х 229 Х 113 УБ 610 Х 229 Х 125 УБ 610 Х 229 Х 140 14 WPB / HE 700 X 300 X 149.9 WPB / HE 700 X 300 X 204,5 WPB / HE 700 X 300 X 240,5 WPB / HE 700 X 300 X 300,7 15 WPB / HE 800 X 300 X 172 [на опоре / при условии предварительного согласования] WPB / HE 800 X 300 X 224 [на опоре / при условии предварительного согласования] WPB / HE 800 X 300 X 262 [на опоре / при условии предварительного согласования] WPB / HE 800 X 300 X 317 [на опоре / при условии предварительного согласования] 16 WPB / HE 900 X 30 X 198 [на опоре / при условии предварительного согласования] WPB / HE 900 X 30 X 252 [на опоре / при условии предварительного согласования] WPB / HE 900 X 30 X 291 [на опоре / при условии предварительного согласования] WPB / HE 900 X 30 X 333 [на опоре / при условии предварительного согласования]

Колонны, производимые JINDAL, представлены высотой перемычки, шириной полки и весом сечения.

ДЖИНДАЛ

Колонны: —

Старший № Глубина (мм) x Фланец (мм) x Вес в разрезе (кг / м) 1 UC 152 X 152 X 23 UC 152 X 152 X 30 UC 152 X 152 X 37 2 UC 203 Х 203 Х 46 UC 203 X 203 X 52 UC 203 Х 203 Х 60 UC 203 X 203 X 71 UC 203 X 203 X 86 3 UC 254 X 254 X 73 UC 254 х 254 х 89 UC 254 X 254 X 107 UC 254 X 254 X 137 UC 254 X 254 X 167 4 UC 305 X 305 X 97 UC 305 X 305 X 118 UC 305 X 305 X 137 UC 305 X 305 X 158 UC 305 X 305 X 198 UC 305 X 305 X 240 UC 305 X 305 X 283

ПАРУС (Steel Authority of India Limited)

Раздел Размеры Вес в разрезе Длина мм кг / м м Балки / Балки Draper Металлургический завод 175 х 85 х 5.8 19,6 от 10 до 11,5 200 х 100 х 5,7 24,2 Балки Бхилаи Металлургический завод 250 х 125 х 6.9 37,3 от 10 до 13 300 х 140 х 7,7 46 для всех размеров 350 х 140 х 8,1 52,4 400 х 140 х 8.9 61,5 450 х 150 х 9,4 72,4 500 х 180 х 10,2 86,9 600 х 210 х 12 123

ВИЗАГ (РИНЛ: — РАШТРИЯ ИСПАТ НИГАМ ЛИМИТЕД)

Балки

ст.№ Сторона (мм) x Сторона (мм) x Толщина (мм) Вес секции (кг / м) 1 IPE — БАЛКИ * 180 X 91 X 5,3 18,8 2 ОН — ЛУЧИ * 120 X 114 X 5 19.9 3 БАЛКИ ISMB 125 X 70 X 5 13,3 4 150 Х 75 Х 5 15,0 5 175 Х 85 Х 5.8 19,6

МАРКИ

Секционные свойства согласно: —

Для балок: — DIN: 1025-1994 / IS: 12778-1989 / IS: 808-1989

Допуск по: —

Для балок: — DIN: 1025-1994 / IS: 12779-1989 / IS: 1852-1985

Марки по: —

Для балок: — IS: 2062: E250 A — 2006

Как рассчитать вес двутавровой балки и конструкции

Как рассчитать вес i-образной балки, Как найти вес i-образной балки, В этом разделе мы узнаем, как рассчитать вес i-образной балки.Сегодня инженер широко использует двутавровую балку при формировании конструкций из колонн и балок, а также многих типов различных конструкций, имеющих разную длину, размер и размер.

Балка i в основном выглядит как балка Н-образной формы , а также широкая балка и универсальная балка .

Как рассчитать вес i-образной балки

Различные полные формы ISMB, ISMC, ISJB, ISLB и ISWB, связанные с i-образной балкой

В проектировании конструкций из стали и строительных конструкций для двутавровой балки инженерами используются технические термины ISMB, ISMC, ISJB, ISLB и ISWB

◆ Различные полные формы

1) ISMB — Индийская стандартная балка среднего веса
2) ISMC — Индийская стандартная балка средней массы
3) ISJB — Индийская стандартная балка для младших классов
4) ISLB — Индийская стандартная легкая балка
5) ISWB — Индийская стандартная широкополочная балка

◆ Вы можете подписаться на меня на Facebook и подписаться на наш канал Youtube

Вам также следует посетить: —

1) что такое бетон, его виды и свойства

Что такое луч?

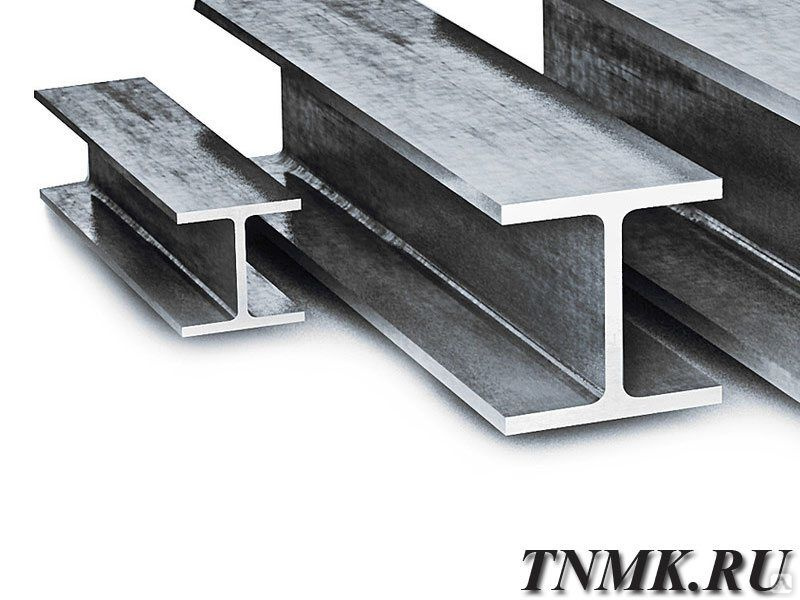

В основном двутавровая балка, имеющая Н-образную форму, состоит из двух горизонтальных плоских частей, известных как фланец, которые соединены одним вертикальным компонентом, известным как стенка.

Обе формы полки и стенки образуют I-образное поперечное сечение стали и балки. Он имеет множество применений в строительстве каркасов, мостов и инженерных сооружений. Это предпочтительная форма для зданий из конструкционной стали, конструкция и конструкция двутавровой балки делают ее уникальной и способной выдерживать различные нагрузки, действующие на нее. Теперь обсудим, как рассчитать вес двутавровой балки.

Как рассчитать вес двутавровой балки

Как рассчитать вес двутавровой балки

Формула расчета веса ISMB (Индийская стандартная балка среднего веса)

ismb 75 × 40 × 4.8: — ismb размером 75 мм × 40 мм × 4,8 мм имеет вес 2,176 кг / фут или 7,14 кг / метр.

ismb 100 × 50 × 5 : — ismb размером 100 мм × 50 мм × 5 мм имеет вес 2,914 кг / фут или 9,56 кг / метр.

ismb 125 × 65 × 5,3 : — ismb размером 125 мм × 65 мм × 5,3 мм имеет вес 3,993 кг / фут или 13,10 кг / метр.

ismb 150 × 75 × 5,7 : — ismb размером 150 × 75 × 5,7 мм имеет вес 5,121 кг / фут или 16,80 кг / метр.

ismb 175 × 75 × 6 : — ismb размером 175 мм × 75 мм × 6 мм имеют вес 5.975 кг / фут или 19,60 кг / метр.

ismb 200 × 75 × 6.2: — ismb размером 200 × 75 × 6,2 мм имеет вес 6,798 кг / фут или 22,30 кг / метр.

ismb 250 × 82 × 9 : — ismb размером 250 мм × 82 мм × 9 мм имеет вес 10,426 кг / фут или 34,20 кг / метр.

ismb 300 × 90 × 7,8: — ismb размером 300 × 90 × 7,8 мм имеет вес 11,067 кг / фут или 36,3 кг / метр.

ismb 400 × 100 × 8,8 : — ismb размером 400 мм × 100 мм × 8,8 мм имеет вес 15,274 кг / фут или 50.1 кг / метр.

ISMB полная форма : — полная форма ismb — это стандартная индийская балка среднего веса.

ISMB 200 вес: — Индийский стандартный средний вес Вес балки 200 на метр составляет 25,40 кг / м, их площадь поперечного сечения составляет 32,33 см2, глубина профиля 200 мм, ширина фланца 100 мм, толщина фланца 10,80 мм и толщина стенки составляет 5,70 мм.

Мы выдали: —

◆ фланец (A) компонент

Длина фланца = 100 мм

Толщина фланца = 15 мм

Высота фланца = 1000 мм

◆ компонент стенки (B)

Длина двутавровой балки = 200 мм

Толщина стенки = 15 мм

Высота стенки = 1000 мм

Плотность стали = 7850 кг / м3

Теперь нам нужно рассчитать объем как полки, так и стенки

Теперь объем фланца = l × b × h

Объем фланца = 100 × 15 × 1000 мм

Преобразуем в метр получаем

Объем фланца = 0.1 × 0,015 × 1 м3

Объем фланца = 0,0015 м3

На данном рисунке у нас есть два фланца равного объема, поэтому мы должны умножить на 2 объем одного фланца

Объем фланца = 2 × 0,0015 м3

Общий объем фланца = 0,0030 м3

Теперь мы должны рассчитать объем полотна

Объем стенки = д × ш × в

Длина стенки = 200 мм — толщина двух полок

Длина стенки = 200 — (2 × 15) мм

Длина стенки = 170 мм

Объем полотна = 170 × 15 × 1000 мм

Теперь преобразовать в метр

Объем полотна = 0.17 × 0,015 × 1 м3

Объем стенки = 0.00255 м3

Теперь нам нужно рассчитать общий объем двутавровой балки, который складывается из объема полки и объема стенки

Общий объем двутавровой балки = 0,0030 + 0,00255 м3

Объем двутавровой балки = 0,00555 м3

Теперь необходимо рассчитать вес двутавровой балки, равный произведению плотности стали и объема двутавровой балки

Вес = объем × плотность

Вес = 0,00555 м3 × 7850 кг / м3

Вес = 43.57 кг

Вес двутавровой балки для данного размера составляет около 43,57 кг

Почему двутавровые балки используются в конструкции из металлоконструкций?

Двутавровая балка, также называемая двутавровой балкой, широкой балкой, W-образной балкой, универсальной балкой (UB) и рулонной стальной балкой, является предпочтительной формой для конструкционных стальных конструкций. Дизайн и структура двутавровой балки делают ее уникальной, способной выдерживать самые разные нагрузки.

Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и спецификаций.Как производитель стали на Среднем Западе, Swanton Welding имеет опыт изготовления двутавровых балок и других типов компонентов конструкционной стали.

Форма и структура двутавра

Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой. Форма фланцев и стенки образуют поперечное сечение «I» или «H». В большинстве двутавровых балок используется конструкционная сталь, изготовленная производителем стали, но некоторые из них сделаны из алюминия.Инфраметаллические конструкции, такие как углеродистая конструкционная сталь и высокопрочная низколегированная конструкционная сталь, находят различное применение — например, в строительстве каркасов, мостов и в других конструкционных целях.

Балки

I бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. При заказе двутавровых балок покупатели классифицируют их по материалу и размерам. Например, балка 11×20 I будет иметь глубину 11 дюймов и вес 20 фунтов на фут.Строители выбирают конкретные размеры двутавровых балок в соответствии с потребностями конкретного здания. Строитель должен учитывать множество факторов, например:

1. Прогиб. Строитель выберет толщину, чтобы минимизировать деформацию балки.
2. Вибрация. Определенная масса и жесткость выбраны для предотвращения вибраций в здании.
3. Отвод. Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.
4. Изгиб. Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
5. Напряжение. Строитель выбирает двутавровую балку с толщиной стенки, которая не ломается, не деформируется и не деформируется при растяжении.

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не коробиться. Для этого большая часть материала двутавровой балки располагается в областях вдоль осевых волокон — месте, которое испытывает наибольшую нагрузку.Идеальные балки имеют минимальную площадь поперечного сечения, требуя наименьшего количества материала, но при этом сохраняя желаемую форму.

Использование двутавровых балок на заводе-изготовителе стали

Двутавровые балки

находят большое применение в производстве металлоконструкций. Они часто используются в качестве ответственных опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, неуклонную прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой.Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.

Балки

I — это предпочтительная форма для стальных конструкций из-за их высокой функциональности. Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига. Они могут выдерживать различные нагрузки и напряжения сдвига без потери устойчивости. Они также экономически эффективны, поскольку I-образная форма — это экономичная конструкция, в которой не используются излишки стали.Благодаря большому разнообразию типов двутавровых балок можно найти форму и вес практически для любых требований. Универсальная функциональность двутавровой балки — это то, что дало ей альтернативное название универсальная балка, или UB.

Изготовление стальной двутавровой балки

Если вам нужны двутавровые балки для любого типа строительства, обратите внимание на изготовление стальных балок для быстрого, эффективного и доступного выполнения заказов. Производство стальных балок требует большого опыта, знаний, упорного труда и специализированных инструментов.Не доверяйте свои I-лучи какой-либо компании.

Компания Swanton Welding, занимающаяся производством металлоконструкций в районе Толедо, штат Огайо, имеет опыт и квалифицированную команду производителей металлоконструкций, которую ищет ваш проект по производству металлоконструкций.

Contact Swanton Welding для индивидуальной сварки и изготовления металла для всех типов строительства.

Расчет веса двутавровой балки и H

Сегодня вы получите готовый счетчик веса и диаграмму веса для всех типов двутавров или двутавров разных размеров.Вы можете рассчитать вес, просто введя значения в калькулятор.

Все эти секции балки имеют угловой радиус или острые углы, как показано на рис. ниже.

Ниже я показал процедуру расчета для всех радиусов острых сечений двутавров с одинаковой шириной полки, равной 3м.длина.

Здесь высота балки H = 400 мм., Ширина полки w = 150 мм., Толщина полки t = 12 мм., Толщина стенки b = 14 мм. И длина L = 3 м.

Теперь площадь двух равных фланцев

A1 = ширина фланца (w) × толщина фланца (t) × 2 шт.

= 150 мм × 12 мм. × 2 шт.

Конвертируем в метры,

= 0,15 м × 0,012 м. × 2

A1 = 0.0036 кв.м.

Площадь стенки (область розового цвета)

A2 = (высота балки — (2 × толщина полки)) × толщина стенки

= (400 мм — (2 × 12 мм)) × 14 мм.

= 376 мм. × 14 мм.

Преобразуя их в метры,

= 0,376 м × 0,014 м

A2 = 0,005264 кв.м.

Общая площадь сечения

A = площадь фланца (A1) + площадь стенки (A2)

= 0,0036 + 0,005264

= 0,008864 кв.м.

Теперь объем двутавра

= Площадь (A) × длина (L)

= 0,008864кв.м. × 3м.

= 0,026592 кубометра.

Масса сечения двутавра

= объем × плотность

= 0.026592 куб. М. × 7850 кг / куб.м.

Здесь плотность стали принята 7850 кг / куб.м. для целей расчета.

Масса = 208,747 кг.

ПРИМЕЧАНИЕ : 1. Если ширина фланца неодинакова, мы должны рассчитать площадь верхнего и нижнего фланцев отдельно.

2. Процедура расчета для всех типов двутавровых балок и двутавровых балок (имеющих острые углы) будет такой же, как описано выше.

Таблица характеристик двутавровой балки — Саут-Эль-Монте, Калифорния

Стальная балка ASTM A572 — отличное соотношение веса и прочности

Стальная двутавровая балка

ASTM A572-50 — размер IPN.

Стальная двутавровая балка A572-50 широко используется в строительстве, поскольку она может обеспечить большую прочность на единицу веса. Низкое содержание легирующих элементов, таких как колумбий и ванадий, оптимизирует свойства прочности и атмосферной коррозии. Благодаря своей высокой прочности, равной пределу текучести 50 000 тыс. Фунтов на квадратный дюйм, двутавровые профили из стали A572-50 все чаще заменяют обычную балку из углеродистой стали, такую ​​как A36, которая должна быть толще, чтобы удовлетворять требованиям прочности.

ASTM 572 Сталь I профиля доступна в других марках, таких как 42, 55 и 60.Пожалуйста, найдите конкретные химические компоненты в таблице ниже.

Описание продукта:

• Позиция : стальная балка ASTM A572.
• Технология : горячекатаный.
• Обработка поверхности : черный, оцинкованный или грунтованный.
• Размеры : европейский стандарт IPN и IPE.
• Ширина полотна : 42 — 215 мм.
• Глубина : 80-600 мм.
• Толщина полотна : 3.8 — 21,6 мм.
• Примечание : Стальные балки специальных размеров изготавливаются по индивидуальному заказу.

Стальная балка ASTM A572-50 для моста.

Все больше и больше заводских цехов используют стальные балки в качестве опорных материалов.

Все больше и больше заводских цехов используют стальные балки в качестве опорных материалов.

Запрос на наш продукт

Когда вы свяжетесь с нами, просьба предоставить подробные требования.
Это поможет нам дать вам действительное предложение.

Двутавровые балки ｜ Стальная продукция ｜ Продукция ｜ Yamato Steel Co., ООО

К началу продуктов

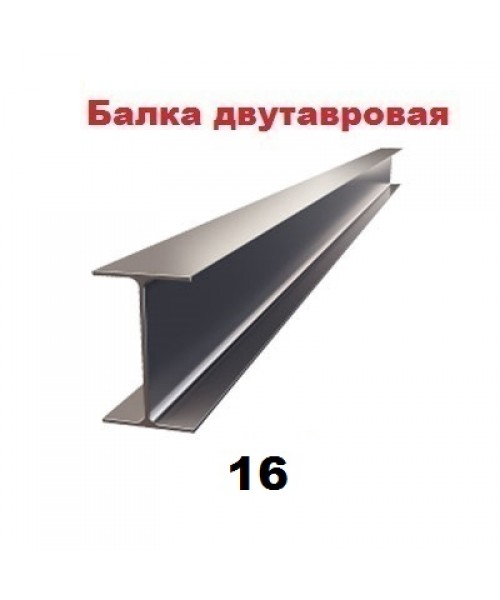

Балка двутавровая

Прокат стальной Н-образного сечения. Равная толщина двух параллельных фланцев без конуса на внутренней поверхности. Классифицируются на узкие, средние и широкие, в зависимости от высоты и ширины фланца.

Форма / Размеры

Серия с широким фланцем

Средний фланец серии

Серия с узким фланцем

1. При заказе указывайте фактические размеры (В × Ш × т ₁ / т ₂ × длина).
2. Размеры, отмеченные *, не прокатываются постоянно, поэтому обращайтесь к нам при заказе.
3. Пожалуйста, сообщите нам заранее о сроках выполнения работ и технических характеристиках (гибка, дробеструйная обработка и т. Д.).
4. Стандартная длина 6 м и более с шагом 500 мм до 24 м, но для заказов более 15 м —
пожалуйста, поговорите с нами перед заказом.

.
