Балка сортамент: ГОСТы на двутавровые балки: таблицы, размеры, вес

Category: Разное

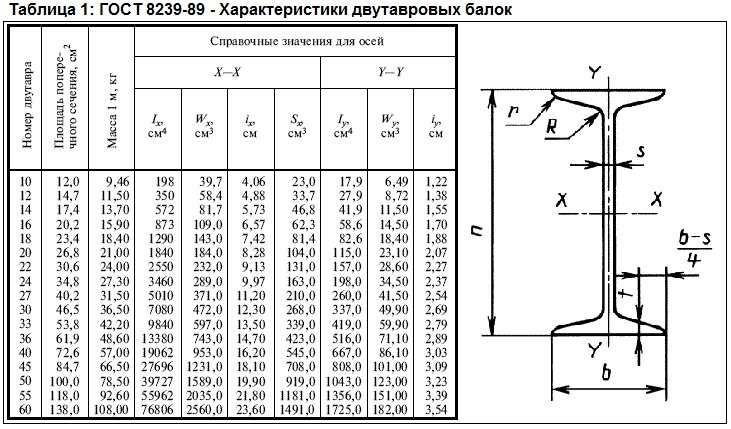

Сортамент. Балки двутавровые (ГОСТ 8239-72) 003



Обозначения:


— высота двутавра;
— ширина полки;
— толщина стенки;
— средняя толщина полки;
— моменты инерции;
— моменты сопротивления;
— радиусы инерции;
— статический момент полусечения.


Попробуй новый онлайн расчет сплошных сечений.




























№

профиля
Масса
1 м, кг
Размеры, мм
Площадь

сечения
см 2
Справочные величины для осей


см 4

см 3

см

см 3

см 4

см 3

см

10
9,46
100
55
4,5
7,2
12,0
198
39,7
4,06
23,0
17,9
6,49
1,22

12
11,5
120
64
4,8
7,3
14,7
350
58,4
4,88
33,7
27,9
8,72
1,38

14
13,7
140
73
4,9
7,5
17,4
572
81,7
5,73
46,8
41,9
11,5
1,55

16
15,0
160
81
5,0
7,8
20,2
873
109
6,57
62,3
58,6
14,5
1,70

18
18,4
180
90
5,1
8,1
23,4
1290
143
7,42
81,4
82,6
18,4
1,88

18a
19,9
180
100
5,1
8,3
25,4
1430
159
7,51
89,8
114
22,8
2,12

20
21,0
200
100
5,2
8,4
26,8
1840
184
8,28
104
115
23,1
2,07

20a
22,7
200
110
5,2
8,6
28,9
2030
203
8,37
114
155
28,2
2,32

22
24,0
220
110
5,4
8,7
30,6
2550
232
9,13
131
157
28,6
2,27

22a
25,8
220
120
5,4
8,9
32,8
2790
254
9,22
143
206
34,3
2,50

24
27,3
240
115
5,6
9,5
34,8
3460
289
9,97
163
198
34,5
2,37

24a
29,4
240
125
5,6
9,8
37,5
3800
317
10,1
178
260
41,6
2,63

27
31,5
270
125
6,0
9,8
40,2
5010
371
11,2
210
260
41,5
2,54

27a
33,9
270
135
6,0
10,2
43,2
5500
407
11,3
229
337
50,0
2,80

30
36,5
300
135
6,5
10,2
46,5
7080
472
12,3
268
337
49,9
2,69

30a
39,2
300
145
6,5
10,7
49,9
7780
518
12,5
292
436
60,1
2,95

33
42,2
330
140
7,0
11,2
53,8
9840
597
13,5
339
419
59,9
2,76

36
48,6
360
145
7,5
12,3
61,9
13380
743
14,7
423
516
71,1
2,89

40
57,0
400
155
8,3
13,0
72,6
19062
953
16,2
545
667
86,1
3,03

45
66,5
450
160
9,0
14,2
84,7
27696
1231
18,1
708
808
101,0
3,00

50
78,5
500
170
10,0
15,2
100,0
39727
1589
19,9
919
1043
123,0
3,23

55
96,2
550
180
11,0
16,5
118,0
55962
2035
21,8
1181
1356
151,0
3,39

60
108,0
600
190
12,0
17,8
138,0
75806
2560
23,6
1491
1725
182,0
3,54

Понравилась статья! Поддержи проект! Ставь ЛАЙК!

Сортамент Балки двутавровые ОСТ 10016-39

Вернуться на страницу «Старые сортаменты»

 hbstРAIyWyiyIzWziz
ммммммммкг/мсм2см4см3ммсм4см3мм
10100685811,2014,3245,049,041,433,09,715,2
12120745814,0017,8436,072,749,546,912,716,2
14140806916,9021,5712,0102,057,664,416,117,3
161608861020,5026,11130,0141,065,893,121,218,9
181809471124,1030,61660,0185,073,6122,026,020,0
20a20010071127,9035,52370,0237,081,5158,031,521,2
20b20010291131,1039,52500,0250,079,6169,033,120,6
22a22011081233,0042,03400,0309,089,9225,040,923,1
22b220112101236,4046,43570,0325,087,8239,042,722,7
24a24011681337,4047,74570,0381,097,7280,048,424,2
24b240118101341,2052,64800,0400,095,7297,050,423,8
27a27012291442,8054,66550,0485,0109,0345,056,625,1
27b270124111447,1060,06870,0509,0107,0366,058,924,7
30a30012691448,0061,28950,0597,0121,0400,063,525,5
30b300128111452,7067,29400,0627,0118,0422,065,925,0
30c300130131457,7073,49850,0657,0116,0445,068,524,6
33a330130101553,4068,111900,0721,0132,0460,070,726,0
33b330132121558,6074,712500,0757,0129,0484,073,425,5
33c330134141563,8081,313100,0794,0127,0510,076,125,1
36a360136101659,9076,315760,0875,0144,0552,081,226,9
36b360138121665,6083,516530,0919,0141,0582,084,326,4
36c360140141671,2090,717310,0962,0138,0612,087,426,0
40a400142111767,6086,121720,01090,0159,0660,093,227,7
40b400144131773,8094,122780,01140,0156,0692,096,227,1
40c400146151780,10102,023850,01190,0152,0727,099,626,5
45a450150121880,40102,032240,01430,0177,0855,0114,028,9
45b450152141887,40111,033760,01500,0174,0894,0118,028,4
45c450154161894,50120,035280,01570,0171,0938,0122,027,9
50a500158122093,60119,046470,01860,0197,01120,0142,030,7
50b5001601420101,00129,048560,01940,0194,01170,0146,030,1
50c5001621620109,00139,050640,02080,0190,01220,0151,029,6
55a5501661321105,00134,062870,02290,0216,01370,0164,031,9
55b5501681521114,00145,065640,02390,0212,01420,0170,031,4
55c5501701721123,00156,068410,02490,0209,01480,0175,030,8
60a6001761322118,00151,083860,02800,0235,01700,0193,033,6
60b6001781522128,00163,087460,02920,0232,01770,0199,033,0
60c6001801722137,00175,091060,03040,0228,01840,0205,032,4
