Содержание

Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Содержание

  1. Беседки с 8 гранями
  2. Общие правила составления чертежей
  3. Примеры чертежей с пояснениями
  4. Деревянное сооружение для отдыха
  5. Конструкция из бревна с барбекю
  6. Чертежи беседок с мангалом
  7. Беседка кухня
  8. Металлические конструкции
  9. Кирпичная конструкция
  10. Беседки с соборными печными конструкциями

Беседки с 8 гранями

Invalid Displayed Gallery

Общие правила составления чертежей

[hana-code-insert name=’1′ /]

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

  • Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
  • Далее рисуется эскиз.

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

  • Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
  • Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.

Схема столбчатого фундамента

  • После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
  • Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

Чертеж каркаса летней постройки с указанными размерами

  • На следующем этапе составляется схема крыши с нанесением размеров и углов.
  • Отмечаются места расположения светильников и схема разводки электропроводки.
  • Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
  • Далее нужно будет «расставить» на плане мебель.

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

[hana-code-insert name=’2′ /]

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

Схема узлов соединения различных конструктивных элементов

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая намидеревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

Конструкция из бревна с барбекю

[hana-code-insert name=’3′ /]

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

Чертеж беседки из дерева, оборудованной барбекю

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Схема первого венца постройки с барбекю и ее общий вид

Чертежи беседок с мангалом

[hana-code-insert name=’4′ /]

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

План беседки с мангалом

Важно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода.

Схема фундамента беседки с мангалом

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

Эскиз постройки оригинального исполнения с мангалом

И схемы к нему:

Схемы беседки с мангалом

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

Чертеж мангала для беседки с указанием размеров всех элементов

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Порядовка мангала беседки

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

[su_youtube url=»http://www.youtube.com/watch?v=Ix4SeVoqEp0″]

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

Чертеж беседки 8 гранной с указанием размеров каркаса и крыши

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

Эскизы большой кирпичной садовой беседки

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панели

Совет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

Беседка из металла своими руками

Беседка уместна на любом загородном участке, так как позволяет отдохнуть с комфортом. Металлическая конструкция обеспечит наслаждение отдыхом в течение многих лет. Изготовить дачную беседку можно своими руками. Для этого нужно подобрать технологию монтажа, вариант беседки и метод обработки сооружения.

Содержание

  • 1 Металл как материал для беседки

  • 2 Подготовительные работы

    • 2.1 Материалы и советы по их выбору

    • 2.2 Расчёт количества материалов

    • 2.3 Инструменты для монтажа

  • 3 Пошаговое строительство

    • 3.1 Фундамент: да или нет

    • 3.2 Монтаж беседки

      • 3.2.1 Видео: создание металлической беседки

    • 3.3 Установка мангала

      • 3.3.1 Видео: монтаж кирпичного мангала своими руками

    • 3.4 Обшивка беседки

    • 3. 5 Фотогалерея: готовые проекты беседок

Металл как материал для беседки

Сооружения из металла практичны в эксплуатации и всегда отличаются прочностью и долговечностью. Для создания беседки используют определённые варианты металла и изделий из него. Существует два основных типа конструкций: облегчённые алюминиевые и устойчивые железные. В любом случае для изготовления беседки используют только качественные металлические элементы, позволяющие сооружению прослужить как можно дольше.

Металлическая беседка может быть минималистичной, без излишества кованых деталей

Самостоятельное изготовление конструкции из металла довольно трудоёмкое, но такая беседка имеет ряд преимуществ по сравнению с другими вариантами. Плюсы металла как материала для беседки выражены в следующем:

  • обеспечение надёжности сооружения и возможность его установки даже на неустойчивых, болотистых грунтах;
  • высокая механическая прочность и небольшой вес по сравнению с каменными сооружениями;
  • длительный срок службы, при котором не требуется серьёзный ремонт или замена элементов конструкции;
  • эстетичный внешний вид, а также разнообразие моделей в любом архитектурном стиле;
  • невысокая стоимость сооружения по сравнению с кирпичными вариантами или беседками из клеёного бруса.

При этом беседки из металла обладают более высокой стоимостью по сравнению с деревянными моделями. Материал требует правильной обработки для предотвращения коррозии, а также важно подобрать детали, обладающие оптимальными параметрами.

Беседка с мангалом — удобная и практичная конструкция

Если для строительства беседки используются алюминиевые профильные трубы, то стоит учесть недостаточную прочность и жёсткость этого материала. Предпочтительнее сталь или другой металл, так как они выдерживают большие нагрузки.

Подготовительные работы

Изделие из металла должно быть долговечным и удобным в эксплуатации. Поэтому следует подобрать или создать чертёж, на котором указываются размеры, методы соединения элементов. Планирование предполагает определение формы конструкции. Для самостоятельного возведения удобнее прямоугольные или квадратные варианты, не требующие профессионального расчёта и вычисления углов. Таким образом, для создания прямоугольной беседки нужно определить её высоту, которая должна быть больше 2,2 м. Ширина и длина зависят от площади участка, на котором будет установлена конструкция. Оптимально сооружение размером 2х3 м, которое позволит отдыхать с удобством.

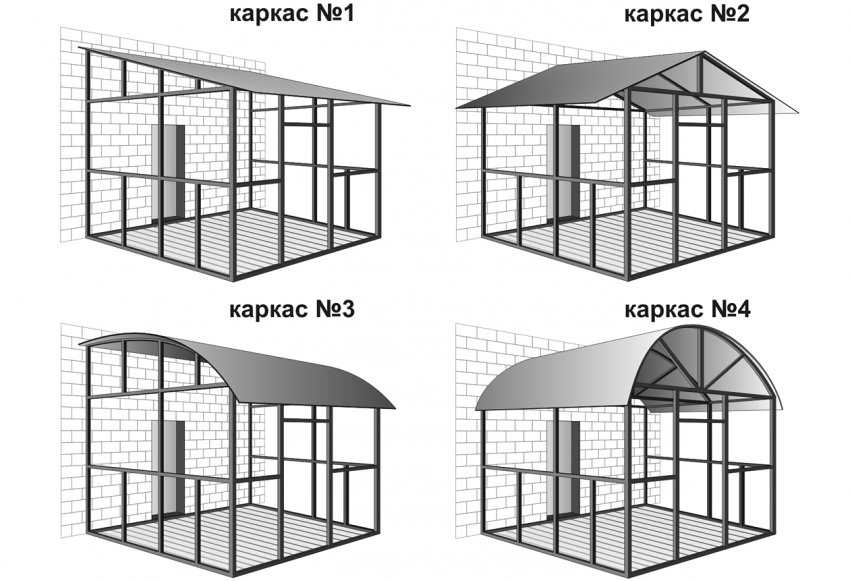

Односкатная кровля имеет простую конструкцию

От беседки с мангалом требуются большие размеры, чем от простого укрытия для отдыха. Для барбекю отводится специальный угол, а сидения при этом находятся на удалённом расстоянии от места приготовления пищи. Для мангала достаточно 1,5 м2, что позволит с комфортом готовить и отдыхать. Мангал можно приобрести готовый, переносной. В таком случае нет необходимости отделять большое пространство для его установки.

Материалы и советы по их выбору

Для создания каркаса беседки больше всего подходит профильная железная труба. Алюминиевые изделия не слишком надёжны, а арматурные прутья и другие тонкие изделия не подходят для беседки. Толщина стенки профильной трубы должна составлять не менее 2 мм. Могут использоваться и круглые трубы, но работа с ними требует некоторых навыков. Поэтому профильные элементы часто являются основой для беседки из металла.

Профильные трубы удобны в работе и не требуют профессиональных навыков

Сооружение лучше установить на фундамент, но возможен и монтаж на грунт. В первом случае понадобятся песок и цемент, с помощью которых создают основание для каркаса. При простом углублении в грунт необходимы песок и щебень, которые засыпают в ямки для опорных стоек каркаса, устанавливают столбы и утрамбовывают почву. Бетонирование столбов беседки является универсальным методом и подходит для любого грунта и размеров конструкций.

Ленточный фундамент подходит для большой беседки на мягкой почве

Кровлю можно сделать из профнастила или поликарбоната. Первый вариант оптимален для кровли угловой формы, а поликарбонат подойдёт для полукруглых, односкатных видов. Профнастил для кровли должен иметь маркировку «НС» (универсальный) или «Н» (для несущих конструкций), ведь такой материал обладает высокими характеристиками и выдерживает большие нагрузки.

Параметры кровельного и стенового профнастила отличаются

Поликарбонат для кровли должен иметь толщину от 8 до 16 мм. Материал бывает цветным или прозрачным, это зависит от личных предпочтений владельца. Для монтажа сотового поликарбоната необходимы термошайбы, обеспечивающие аккуратную и надёжную фиксацию листов.

Поликарбонат крепят к металлическому каркасу беседки

Стенки металлической беседки обшиваются поликарбонатом, деревянными планками, профнастилом. Древесина нуждается в обработке антисептиками, а поликарбонат и профнастил могут быть такими же, как и для кровли. Для открытых конструкций обшивка стенок не нужна, но такая беседка менее комфортна в эксплуатации.

Расчёт количества материалов

После определения формы беседки, требующихся материалов и места установки, нужно провести расчёт количества всех компонентов. При этом учитывают размер сооружения, так как опорные элементы должны быть цельными, а не сваренными из нескольких частей. Таким образом, для каркаса рассчитывают количество труб определённой длины и сечения. Для односкатной кровли полукруглой формы используют поликарбонат, количество которого должно быть равно площади крыши.

Простую беседку легко сделать более уютной с помощью деревянной обшивки стенок

Для сооружения металлической конструкции необходимы качественные материалы. Перечень включает в себя следующие элементы:

  • песок и цемент для бетонирования опор;
  • профильные трубы для опор сечением 40х40 или 50х50;
  • трубы сечением 40х25 для стенок и каркаса кровли;
  • кровельный материал.

Трубы с наибольшим сечением нарезают на элементы необходимой длины, равной высоте беседки и 40 см для углубления. Таким образом, понадобятся опоры длиной около 2,8 м. Длина труб для поперечин рассчитывается исходя из расстояния между опорами, которое определяется индивидуально, но столбы следует устанавливать через каждые 1,5–2 м.

Инструменты для монтажа

Работа с металлом требует наличия сварочного аппарата и электродов к нему. Приборы должны быть надёжными и работоспособными, ведь от этого зависит качество скрепления труб каркаса. Понадобятся следующие дополнительные инструменты и материалы:

  • рулетка;
  • строительный уровень;
  • верёвка и колышки для разметки;
  • лопата, ёмкость для замешивания раствора;
  • арматурные прутья, садовый бур;
  • дрель и свёрла по металлу, ножовка;
  • саморезы, гвозди.

Для установки металлической беседки лучше сделать столбчато-ленточный фундамент. Поэтому необходимы инструменты для замешивания раствора, создания арматурного каркаса.

Пошаговое строительство

Сооружение комфортной беседки из металлических труб требует наличия чертежа, на котором указаны размеры всех элементов конструкции. Это делает монтаж простым и быстрым, но при сварке следует соблюдать осторожность и использовать средства индивидуальной защиты. Предварительно проводится разметка, при которой определяют расположение опор. Они должны находиться на одной линии, на расстоянии, указанном в чертеже. Для этого на одном углу устанавливают колышек, протягивают от него верёвку, следя за ровностью линии, устанавливают колышек на другом углу. Таким образом, отмечают ключевые точки конструкции.

Разметка позволяет определить расположение ключевых точек

После разметки начинается основной комплекс работ. Стоит помнить, что разметка необходима как перед сооружением фундамента, так и при отсутствии основания. В последнем случае происходит бетонирование столбов в углубления.

Фундамент: да или нет

Простая беседка, имеющая размеры менее 4х6 м, не требует создания фундамента. В этом случае стоит забетонировать столбы, что сделает конструкцию надёжной. Столбчато-ленточный фундамент потребуется на грунте болотистого типа или для конструкций очень больших размеров.

Надежный фундамент нужен для большой беседки на мягком грунте

В любом случае необходимо с помощью садового бура сделать углубления в 40–50 см на углах беседки. В них будут установлены и забетонированы столбы. При таком методе на дно насыпают песок слоем 5 см. Затем устанавливают опоры, на концах которых приварены небольшие арматурные прутья. Углубления заливают бетоном, но важно учитывать то, что опоры должны сохранить своё вертикальное положение. После установки опор нужно подождать 2 дня до полного высыхания бетона и фиксации столбов.

Монтаж беседки

Строительство беседки осуществляется после закрепления опор. Монтаж предполагает следующие этапы:

  1. На высоте 800 мм крепятся методом сварки к опорам нижние перемычки. На высоте около 100 мм над уровнем земли вываривают такой же пояс из труб сечением 40х25 мм. Эти два ряда будут служить основой для создания обшивки беседки.

    Нижние перемычки нужны для создания напольного покрытия

  2. К торцам столбов приваривают верхний ряд перемычек, который является основой для крыши. При этом стоит убедиться в том, что все опоры имеют одинаковую длину. Затем укладывают трубы 40х25 мм. Их приваривают к торцам.

    Каркас крыши служит основанием для кровельного материала

  3. После того, как все металлические элементы приварены, можно крепить кровельный материал. Если полукруглая крыша состоит из металлических арок, то нужно уложить лист поликарбоната на каркас, ровно зафиксировать, а затем прикрутить к металлу с помощью термошайб. Предварительно дрелью и свёрлами по металлу создают отверстия в местах крепления.

    Правильное крепление нацелено на сохранение целостности поликарбоната

  4. К нижним горизонтальным элементам каркаса приваривают поперечные лаги для пола. Расстояние между ними должно быть около 50 см. Затем в них проделывают отверстия через каждые 30 см, укладывают и закрепляют саморезами доски для пола толщиной 30–40 мм. Доски предварительно обрабатывают морилкой, шлифуют, а после монтажа наносят лак для наружных работ.

    Доски пола следует покрыть морилкой и стойким лаком

Монтаж металлической простой беседки не требует сложного расчёта, но важно проверять ровность каждого элемента строительным уровнем. Это позволит создать надёжную конструкцию без перекосов в какую-либо сторону.

Видео: создание металлической беседки

Установка мангала

В простой беседке уместен переносной готовый мангал. Перед установкой определяют место расположения конструкции и прикрепляют к полу металлический лист размером около 1х1 м. Затем мангал фиксируют с помощью болтов.

Готовый мангал закрепляют на полу

Для создания кирпичного стационарного мангала потребуются:

  • строительный уровень;
  • мастерок;
  • огнеупорный кирпич;
  • сухая смесь для монтажа печей;
  • шлакоблок;
  • стальные уголки 5х5 см.

Последовательность работ:

  1. Для нижней части нужно из шлакоблока или кирпича выложить три стенки на цементном растворе, оставляя открытой переднюю часть, по размерам схемы или произвольно. Поднять основание на высоту около 70 см или выложить 9 рядов кирпичной кладки. Для возведения топки и дымохода использовать порядовку.

    Первый и второй ряд кирпичной кладки делаются сплошными

  2. Выложить уголки, и, опирая на них кирпичи, сделать перекрытие нижней части (ряды 12–13) на растворе для кладки печей (глиняно-песчаный). Начиная с 14 ряда, корпус мангала станет немного меньше основания. Стенки внутри топки надо выложить огнеупорным кирпичом (жёлтый на схеме), устанавливая его на длинное ребро. На высоте около 20 см от пола печи установить опоры для шампуров и решётки.

    Стенки внутри топки укладываются огнеупорным кирпичом

  3. Доведя строительство до 20-го ряда, над устьем печи установить уголок. Начиная с 22-го ряда сужать отверстие дымохода, выдвигая ½ часть ширины кирпича внутрь него. С 23-го ряда уменьшать и внешнюю часть колпака дымохода согласно порядовке.

    Труба крепится на опорные колонны и постепенно сужается

  4. Столешницу перед устьем можно отделать кафельной плиткой или натуральным камнем на растворе из цемента или плиточном клее. Декорируются дачные беседки с мангалом по желанию: щитами из вагонки или фигурными балясинами, перегородками из кирпича или поликарбоната.

Кирпичный мангал более надёжен и прочен, чем другие варианты. Его сооружение требует навыков в печной кладке, а также подготовки места. Для этого нужно на полу беседки закрепить металлический лист, который обеспечит пожаробезопасность конструкции.

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решётки. Он менее сложен в кладке и не потребует много места и материалов.

Простой мангал без дымохода будет оптимальным вариантом для небольшой компании или семьи

Видео: монтаж кирпичного мангала своими руками

Обшивка беседки

Для декорирования и обустройства беседки часто используют деревянные планки. Они удобны для внешней обшивки конструкции, но материал следует предварительно обработать морилкой и стойким лаком. Для монтажа планок следует прикрепить к горизонтальным нижним планкам каркаса бруски 20х30, предварительно сделав отверстия дрелью в металле. После этого на бруски крепят окрашенные планки, соблюдая ровность и тщательно избегая щелей между элементами. Подобным образом крепятся и листы поликарбоната для обшивки беседки.

Полупрозрачные стенки придают красоту беседке

Профнастил также может служить для обшивки беседки. Для этого подходит стеновой тип профилированных листов, которые крепят снаружи конструкции. Монтаж элементов предполагает фиксацию деревянных брусков, к которым и прикручивают профнастил.

Фотогалерея: готовые проекты беседок

Кованые элементы нельзя сделать своими руками, но такие детали украшают беседку
Для беседки стоит выложить тротуарной плиткой площадку
Прямоугольная беседка с железным мангалом — практичное решение
Кованые готовые конструкции украшают загородный участок
Мини-беседка и готовый переносной мангал — бюджетный вариант для отдыха
Готовые изделия необычной формы выглядят очень стильно на загородном участке

Беседка с металлическим каркасом является надёжным и практичным сооружением. Переносной или стационарный мангал добавит отдыху дополнительный комфорт, а разнообразие современных вариантов металлических конструкций позволит изготовить беседку самостоятельно.

  • Автор: Ольга Новикова
