Печь Бубафоня длительного горения: чертежи, схема, фото

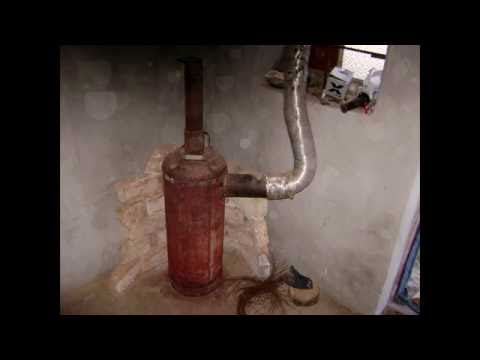

Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото, видео.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

Схема и принцип работы

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

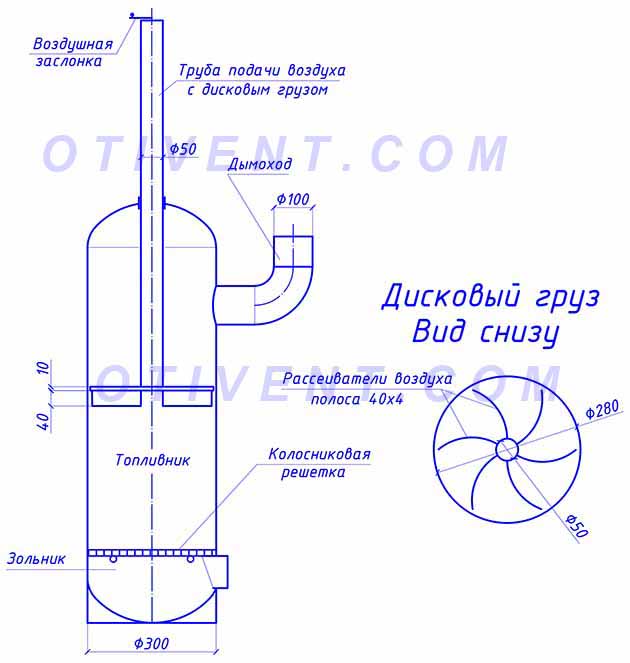

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

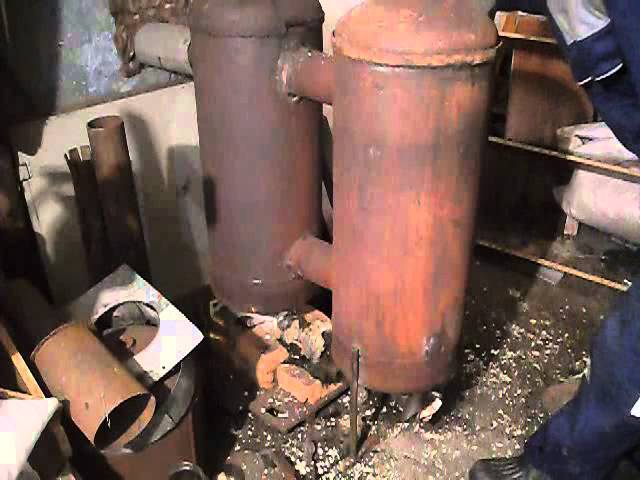

Бубафоня своими руками

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

Корпус печки

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

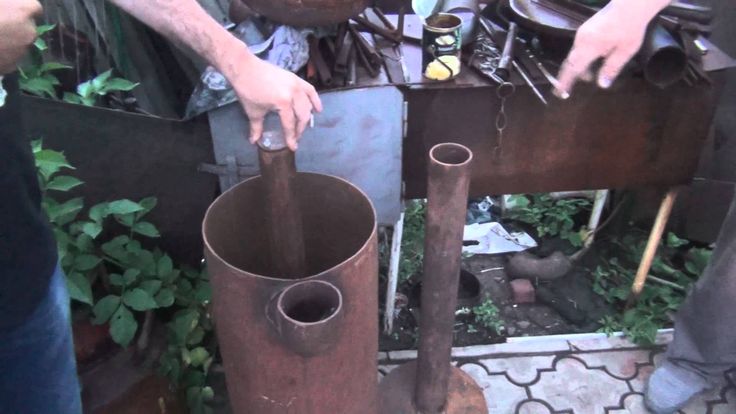

Поршень печи

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

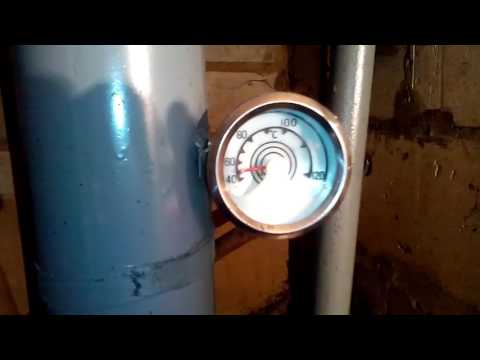

Печь с водяной рубашкой

Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.

Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.

Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.

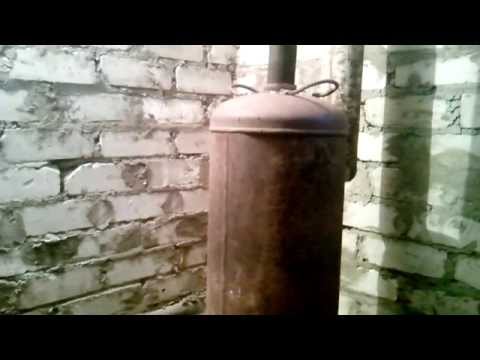

Увидеть печь в работе можно на этом видео.

печка котел с водяной рубашкой, как сделать

Содержание:

Особенности печки длительного горения
Немного истории
Конструкция
Сильные и слабые стороны Бубафони
Как самому сделать печь из газового баллона
Составление чертежа
Толщина стен
Прижимающий блин поршня
Толщина блинов
Расчет оптимальной площади дымоходной трубы
Диаметр воздухозаборника печи Бубафоня
Подготовительные мероприятия
Как происходит сборка конструкции с водяной рубашкой
Сооружение основания
Эксплуатация печи
Как увеличить КПД пиролизной печи

При наступлении зимних холодов добавляется забот у хозяев частных домовладений, которые несут всю полноту ответственности за обогрев своего жилища. В тех помещениях, где мощность основного отопления слабая или оно отсутствует вовсе (сараи, гаражи), приходится подыскивать недорогие альтернативные способы.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы.

В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов.

При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может. Сильными сторонами печки является ее простота, эффективность и надежность.

Конструкция

Печь длительного горения Бубафоня включает в себя следующие узлы:

1. Корпус. Основной элемент прибора, обычно имеющий форму цилиндра. Изготовляют его чаще всего из баллонов, бочек, крупных огнетушителей, толстых заваренных труб и т.п.
2. Дымоход, по которому отводятся продукты горения. Материалом для его изготовления обычно выступает металлическая труба диаметром 110-250 мм. Она фиксируется при помощи сварки на верхнюю часть печи.
3. Поршень. На нижнюю часть металлического круга навариваются ребра: трубу воздуховода фиксируют в центральной его части. За счет ребер достигается создание дополнительной прослойки воздуха, разделяющей топливо и поршень. Это делает процесс тления более эффективным и стимулирует активное выделение пиролизных газов.
4. Регулятор. Благодаря этой задвижке осуществляется подача кислорода внутрь топки.
5. Крышка. Она имеет отверстия под воздуховод, образуя в комбинации с поршнем вторичную камеру сгорания. Внутри этого отсека происходит сгорание пиролизных газов.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

• Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
• Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
• Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

• Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
• Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
• Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Как самому сделать печь из газового баллона

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В ходе работы по сооружению Бубафони своими руками необходимо осуществить следующие мероприятия:

1. Подготовить помещение, инструменты и материалы.
2. Собрать конструкцию.
3. Сделать дымоход.
4. Обустроить основание под пиролизную печь.

Составление чертежа

Главная пропорция по ходу изготовления самодельной печки Бубафоня из газового баллона — это математическое отношение параметра внутреннего диаметра корпуса и его высоты. Оно должно находиться в пределах от трех до пяти к одному. Оптимальное значение диаметра — от 30 до 80 см.

Делать диаметр корпуса печи меньшим 30 см не эффективно, поскольку кислород слишком быстро будет циркулировать по камере сгорания, не вступая в полноценную реакцию с дровами. Это приводит к заметному снижению КПД прибора. В камерах диаметром более 80 см возникает другая проблема — в ней дрова у края горят очень медленно, а по центру – быстрее. По ходу выгорания топлива возникает провал, в который опускается поршень. Как результат, пламя постепенно угасает. На чертеже диаметр удобнее обозначить буквой D, а высоту – H.

Толщина стен

Этот параметр является вторым по важности при расчетах, как сделать печь Бубафоня. Хорошая эффективность теплообмена обеспечивается стальным корпусом толщиной 4-5 мм. При уменьшении этого показателя наблюдается сокращение время работы прибора на одной топливной закладке. К тому же, слишком тонкие стенки быстро прогорают. Иногда таким образом делают печь в теплицу длительного горения своими руками, что весьма практично.

Прижимающий блин поршня

Расстояние от поршня до внутренней поверхности поршня рассчитывают по формуле 0,5хD. Для вычисления диаметра блина, соответственно, применяется формула d = D – 2хH. Подсчет высоты прижимающих ребер из металлического профиля происходит более сложно, т.к. зависимость между величинами параметров нелинейная. Теоретически для корпуса печи диаметром 60-80 см этот параметр берется, как число 0. 1хD. Печь Бубафоня из газового баллона меньшего размера рассчитывают по уравнению-пропорции, приняв во внимание, что при D0 = 30 см h0 = 4 см.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

• 30 см – 6-10 мм.
• 40 см – 6-8 мм.
• 60 см – 4-6 мм.
• 80 см – 2,5-4 мм.

Расчет оптимальной площади дымоходной трубы

При определении наименьшей допустимой величины площади S трубы отталкиваются от максимального выделения энергии в час. S(см2) = 1.75 х Е (кВт/час). Здесь Е = m х q где m – это вес одной порции топлива: ее высчитывают, умножив максимальный объем закладки V на ее плотность. Коэффициентом q обозначают удельную энергию сгорания единицы объема топлива за 1 час.

Диаметр воздухозаборника печи Бубафоня

Вооружившись величиной диаметра дымоходной трубы, можно легко подсчитать сечение воздуховода поршня. Эту величину обозначают литерой d: она равна половине значения квадратного корня из отношения 4S/π.

Подготовительные мероприятия

Так как для сооружения печи Бубафоня из газового баллона потребуется сварочный аппарат, необходимо заранее подыскать для работы подходящее помещение. Оно должно в обязательном порядке быть оснащено эффективной вентиляцией, бесперебойным электропитанием и надежной проводкой (как правило, использование сварки провоцирует скачки напряжения в сети). Рабочее помещение должно иметь хорошую защиту от климатических воздействий и обладать достаточным простором. Желательно наличие также хорошей звукоизоляции, поскольку болгарка и сварочный аппарат являются довольно шумными инструментами.

Также необходимо заготовить следующие материалы:

• Старый газовый баллон. Это основа для пиролизной печки. Также на эту роль подойдет стальная или чугунная бочка объемом примерно 200 л, имеющая прочные стенки без ржавчины. Нередко для этого используются большие огнетушители или металлические трубы с заваренным дном.
• Куски арматуры. Они понадобятся для изготовления ручек, которые обычно устанавливаются по бокам корпуса и сверху крышки. Это заметно облегчает процедуру чистки печи от остатков горения и перемещения ее с места на место.
• Стальной лист для поршня.
• Пара металлических труб. Они нужны для изготовления дымохода и воздуховода. Оптимальным сечением для воздушной трубы является показатель в 85-100 мм. При этом она примерно на 150 мм превышает высоту баллона. Для дымохода понадобится более широкая труба: ее диаметр должен быть не менее 150 мм. Протяженность дымового канала не должна уступать поперечному сечению баллона.
• Швеллер.
• Материал для закладки фундамента под печку.

Перечень необходимых для работы инструментов:

• Молоток.
• Тиски.
• Лопата.
• Мастерок.
• Портативный сварочный аппарат с комплектом электродов.
• Болгарка для порезки заготовок.
• Рулетка, карандаш, отвес и уровень.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей очередности операций:

1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
2. Далее проводится сварка друг с другом металлического круга и трубы.
3. Поверх поршневого основания приваривается кусок швеллера.

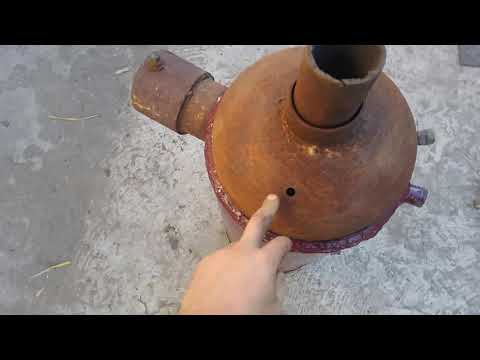

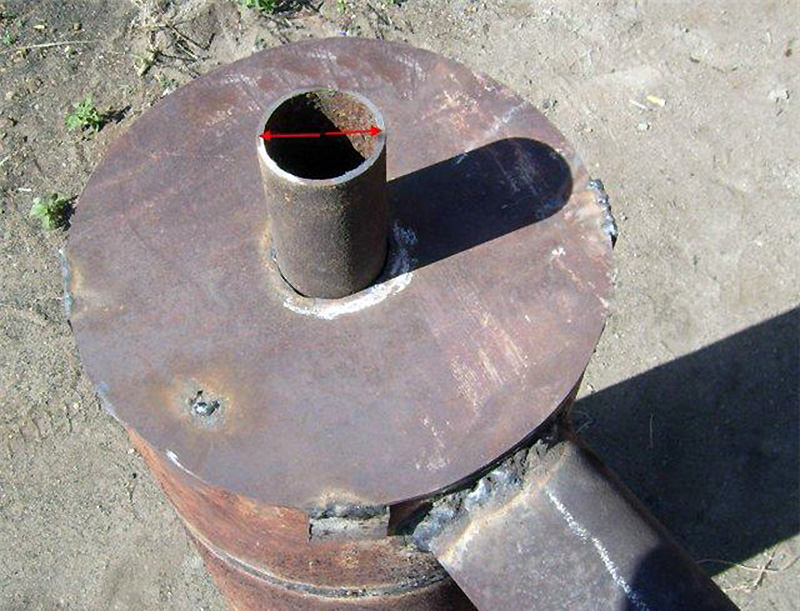

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

Чтобы увеличить качество тяги дымохода, его рекомендуется изготовить из двух перпендикулярных друг другу колен. Для этого на торце выходящего из печи отрезка трубы выполняют рез под углом 45 градусов, после чего соединяют его сваркой с куском трубы того же диаметра. Не будет лишним позаботиться о дополнительной защите для дымохода от попадания внутрь мусора и климатических осадков – для этих целей обычно изготовляется колпак-отражатель.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

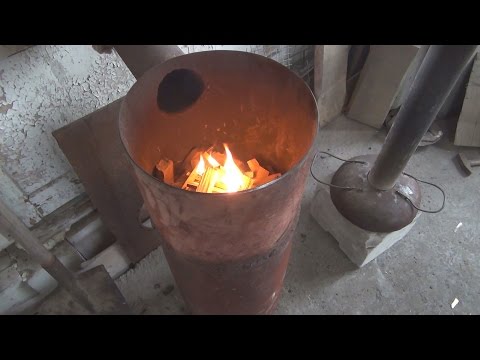

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают.

В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Как увеличить КПД пиролизной печи

В основном КПД Бубафони снижается из-за неравномерного нагрева ее корпуса; это приводит к ухудшению эффективности теплообмена прибора с окружающим пространством. Существует довольно простой способ оптимизации процесса с помощью гофрированного металлического листа. Из него изготовляется импровизированная рубашка для корпуса: ее фиксируют поверх баллона сваркой или скрутками.

Благодаря этой модификации восходящие конвекционные потоки получают возможность лучше формироваться. При этом холодный воздух будет поступать снизу ребер, а нагретый -выталкиваться вверх. Для этих же целей применяется обкладка корпуса кирпичом. Воздвигнутые таким образом боковые стены начинают аккумулировать исходящее от печи тепло, равномерно отдавая его в окружающее пространство.

Еще одним популярным вариантом увеличения эффективности пиролизной печи является котел Бубафоня с водяной рубашкой. Чаще всего водяной контур изготовляют из металлической бочки или ящика, заливая в них воду. Поместив внутрь изготовленной конструкции раскаленную Бубафоню, можно добиться нагревания воды и пустить ее внутрь отопительной системы. Таким образом удается обзавестись своеобразным бойлером для обогрева обширного помещения.

Создавая водяную рубашку, необходимо принять все необходимые меры, чтобы сделать ее максимально надежной. Если для этих целей используется ящик, он должен быть качественно проварен, во избежание протечек. Все швы желательно уплотнить термостойким герметиком. Рекомендуемая толщина стального листа для изготовления водяного контура – не менее 3 мм. Сверху ящик лучше всего закрыть крышкой с ручками. Печь Бубафоня длительного горения с водяной рубашкой может дополнительно оснащаться теплообменником, состоящим из тонких трубок.

Существует несколько полезных советов для более качественной и безопасной эксплуатации печи из газового баллона длительного горения:

• Установку прибора в помещении лучше всего проводить на лист металла.
• Пространство вокруг печи необходимо освободить от любых легковоспламеняющихся предметов.
• При розжиге топлива не рекомендуется злоупотреблять горючей жидкостью.
• Корпус изделия довольно сильно раскаляется, поэтому при обслуживании обогревателя необходимо облечься в толстые перчатки.
• Чтобы погасить пламя, закрывается заслонка на воздушной трубе.
• Красить детали Бубафони категорически запрещается.
