Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…

Как найти проводку в стене

БЕЗ ПРИБОРА?

 Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.

 Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой. То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.

Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;

Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.

Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят. Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:

Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.

Правило №2.

Горизонтальную проводку тянут:

от балок и карнизов на расстоянии от 5, до 10 сантиметров;

от потолка 20 см.;

от плинтуса 15-20 сантиметров;

По вертикали:

не меньше 10 см. от углов пересечений стен, дверей и окон.

Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.

Как найти скрытую проводку в стене

ИСПОЛЬЗУЯ СМАРТФОН?

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии

4.0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.

Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.

В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой

Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)

Принцип работы приложений по поиску проводки.

Показать / Скрыть текст

Как найти старую проводку используя оборудование?

Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки. Вот об  этих приборах, оборудовании для поиска скрытой проводки  и поговорим!

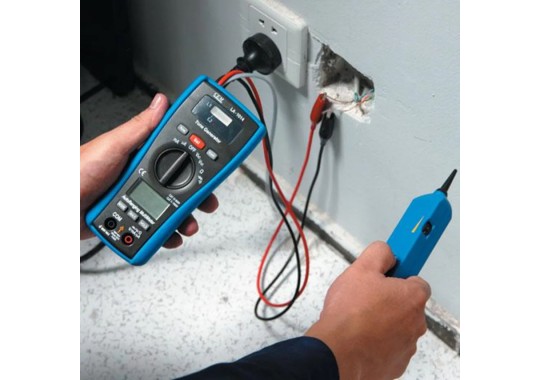

Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.

Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.

Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением. ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.

Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.

**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Как найти проводку в стене с приборами и без

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Особенности линии

Специальное оборудование

Находим без спецприборов

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

Pexels

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Pexels

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Pexels

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки. Инструкция, как найти проводку в стене индикаторной отверткой очень проста:

1. Берем инструмент, кладем палец на жало. Это обязательное условие.
2. Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.
3. Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Pexels

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

Материал подготовила

Инна Ясиновская

Электропроводка настенной печи

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Электропроводка духовки
[ad#block] Электропроводка Вопрос: Проводка для настенной духовки отсутствует, так что же требуется для электрической настенной духовки на 220 вольт?

Мы делаем проект реконструкции кухни и добавляем настенную духовку в новый шкаф.
Этот вопрос по электрике поступил от: Билла из Лонг-Бич, Калифорния.

Дополнительные комментарии: Отличный сайт – Хорошая информация.

Ответ Дейва: Спасибо за вопрос по электропроводке Билл.

Электрическая проводка для настенной печи

Применение: установка цепи духовки на 220 или 240 вольт.
Уровень квалификации: от среднего до продвинутого, лучше всего устанавливать лицензированным подрядчиком по электротехнике или специалистом по бытовой технике.
Необходимые инструменты: ручные инструменты для электриков, дрель с батарейным питанием, подставка для духовки перед ее установкой в ​​шкаф.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и подключать электропроводку 220 вольт.
Меры предосторожности: Определите цепь печи на панели, выключите ее и пометьте примечанием, прежде чем выполнять соединения проводки печи.
Примечание. При установке дополнительной цепи печи на 220 вольт работы должны выполняться в соответствии с местными и национальными электротехническими нормами, иметь разрешение и проходить проверку.

Варианты подключения кухонной духовки

С этим проектом реконструкции кухни вы можете оказаться с 3-проводной или 4-проводной электрической духовкой. Давайте посмотрим, как электрическая духовка подключена, и возможные решения, если ваша схема не кажется такой же.

• Для настенных духовых шкафов требуется отдельная электрическая цепь на 220 В.
• Точный размер контура зависит от выбранной настенной печи.
• Некоторые конфигурации настенных печей включают
  • Одиночная печь
  • Двойная печь
  • Самоочищающаяся духовка
  • Настенная комбинированная печь с дополнительной микроволновой печью

Электропроводка кухонной духовки

Подробное описание Установка кухонной электрической духовки с типовой электрической цепью 220 Вольт. Вы можете оказаться с 3-проводной или 4-проводной электрической духовкой. Давайте посмотрим, как электрическая духовка подключена, и возможные решения, если ваша схема не кажется такой же.

Схема подключения 220 В

Электропроводка Электрическая розетка 220 В

Домашняя электропроводка включает в себя розетки 110 В, розетки и розетки 220 В, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.

Подробнее о проектах по реконструкции кухни

Реконструкция кухни

Реконструкция кухни

• Реконструкция кухни, часть 1
• Кухонные переделки, часть 2
  Подрядчики, разрешения, нормы и инспекции с подробными фотографиями и полезными идеями.
• Ремонт кухни, часть 3
  Этап строительства с цепями, розетками и освещением с подробными фотографиями и полезными идеями.

Как установить кухонную электропроводку

Кухонная электропроводка

Подробные фотографии и схемы электропроводки для кухни с кодовыми требованиями для большинства новых или реконструируемых проектов.

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Основы электрических кабелей для домовладельцев | Семейный мастер на все руки

Прежде чем приступить к следующему проекту домашней электропроводки, вооружитесь основной информацией об электрических кабелях и проводке, которые вы, вероятно, увидите.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

1
/
11

Семейный мастер на все руки

Типы электрических кабелей: основы

Проходы для проводов и кабелей в вашем домашнем центре могут быть довольно запутанными. Мы научим вас, как идентифицировать различные типы электрических проводов и их назначение, а также как определить размер отдельных проводов и их назначение. Вы сможете избежать путаницы, получить именно то, что вам нужно, и обеспечить безопасность вашей проводки.

2
/
11

Family Handyman

Кабель и провод

Люди часто используют эти термины как синонимы, но есть разница:

• Кабель представляет собой сборку из двух или более проводов в одной оболочке.
• Провода представляют собой отдельные изолированные или неизолированные жилы внутри оболочки.

3
/
11

Калибр проводов

Провода бывают разных размеров и калибров в зависимости от силы тока цепи, в которой они используются. Это нелогично, но чем больше число, тем меньше провод.

Наиболее распространенные размеры, которые вы найдете в жилых помещениях, — это 14-й и 12-й калибр. В более крупных приборах, таких как электрические плиты, электрические водонагреватели, электрические сушилки и центральные кондиционеры, часто используется провод 10-го, 8-го или даже 6-го калибра.

Если вы добавляете розетку, вам нужно использовать провод того же сечения, что и существующая проводка. Как узнать свой старый датчик проводки? Вот простой визуал.

4
/
11

Семейный мастер на все руки

Кабель по номерам

Электрический кабель классифицируется двумя номерами, разделенными дефисом, например 14-2. Первая цифра обозначает сечение проводника; вторая обозначает количество жил внутри кабеля.

Например, на 14-2 есть две жилы 14-го калибра: горячая и нейтральная. Этот кабель также содержит оголенный медный провод в качестве земли. Отдельные проводники также имеют цветовую маркировку, что указывает на их назначение в цепи.

5
/
11

Цветовая маркировка внешней оболочки

Цвет внешней оболочки кабеля указывает на сечение провода внутри оболочки, а также на номинальную силу тока в цепи.

БЕЛЫЙ = провод калибра 14, цепь 15 А

ЖЕЛТЫЙ = провод калибра 12, цепь 20 А 067 ЧЕРНЫЙ = провод калибра 8 или 6, цепи на 45 или 60 ампер. Проверьте маркировку оболочки для определения калибра и характеристик цепи.

СЕРЫЙ = Подземный кабель. Поскольку все кабели UF (подземные фидеры) серого цвета, проверьте маркировку оболочки, чтобы узнать калибр и характеристики цепи.

6
/
11

April Cat/Shutterstock

Не все кабели имеют цветовую маркировку

Цветовая маркировка оболочки кабеля началась в 2001 г. и до сих пор является добровольной. Если у вас старая проводка, не думайте, что она соответствует текущей цветовой кодировке. Однако большинство производителей теперь следуют стандартному цветовому коду.

Проблемы с проводкой и ошибки слишком распространены, и если их не исправить, они могут вызвать короткое замыкание, поражение электрическим током и даже пожар.

7
/
11

Цветовая маркировка проводов

Этот код является стандартным для всех проводников. Цвета, которые вы, скорее всего, найдете в своем доме, следующие:

ЧЕРНЫЙ (ИЛИ КРАСНЫЙ) = ГОРЯЧИЙ. Горячие провода проводят ток от панели к устройству, которое может быть выключателем, розеткой, осветительным прибором или прибором. Есть и другие цвета для горячих проводов, но они встречаются гораздо реже.

БЕЛЫЙ = НЕЙТРАЛЬНЫЙ. Нейтральные провода возвращают ток к панели, замыкая цепь.

ГОЛЫЙ (ИЛИ ЗЕЛЕНЫЙ) = ЗАЗЕМЛЕНИЕ. В случае замыкания на землю заземляющий провод обеспечивает путь для возврата тока замыкания на панель, размыкание выключателя или перегорание предохранителя и прекращение подачи электроэнергии.

8
/
11

NM-B — неметаллический кабель

Это наиболее распространенный тип электрического кабеля в домах, построенных с середины 60-х годов. «Неметаллический» просто означает, что внешняя оболочка не металлическая. Его часто называют Romex, что является торговой маркой. Как правило, кабель NM-B имеет либо две жилы и заземление, либо три жилы и заземление. Проводники индивидуально изолированы, обернуты в бумагу и покрыты пластиком. Заземляющие провода либо голые медные, либо с зеленой изоляцией.

14-2 Используется для общего освещения и розеток. 15-амперная цепь максимум.

14-3 Используется для трехпозиционных выключателей и цепей с разделенными розетками. 15-амперная цепь максимум.

12-2 Используется для 20-амперных кухонь, ванных комнат, прачечных и гаражей; 230-вольтовые отопительные контуры мощностью до 3700 Вт; и 115-вольтовые цепи до 1800 Вт. Можно использовать где угодно вместо 14-2.

12-3 То же применение, что и 12-2, с добавлением трехпозиционных переключателей и разделенных цепей розеток.

9
/
11

Семейный мастер на все руки

UF – кабель подземного питания

UF используется в основном для подачи электроэнергии в отдельные гаражи, хозяйственные постройки или наружное освещение. Изолированные жилы запрессованы в оболочку. В зависимости от ситуации UF либо закапывается напрямую, либо проходит в трубопроводе. Он должен быть защищен от физического повреждения кабелепроводом в том месте, где он выходит из земли и подвергается воздействию.

10
/
11

Семейный мастер на все руки

MC — кабель в металлической оболочке

Кабель MC обычно используется в незавершенных участках, где в противном случае кабель был бы оголен и подвержен физическому повреждению. Его также иногда используют внутри стен. Голый алюминиевый провод находится в постоянном контакте с металлической оболочкой.
