Как обжать витую пару в RJ-45? Сетевой кабель своими руками

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: как обжать сетевой кабель без инструмента (отверткой). А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: витая пара: что это? Схемы и способы обжима витой пары. Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

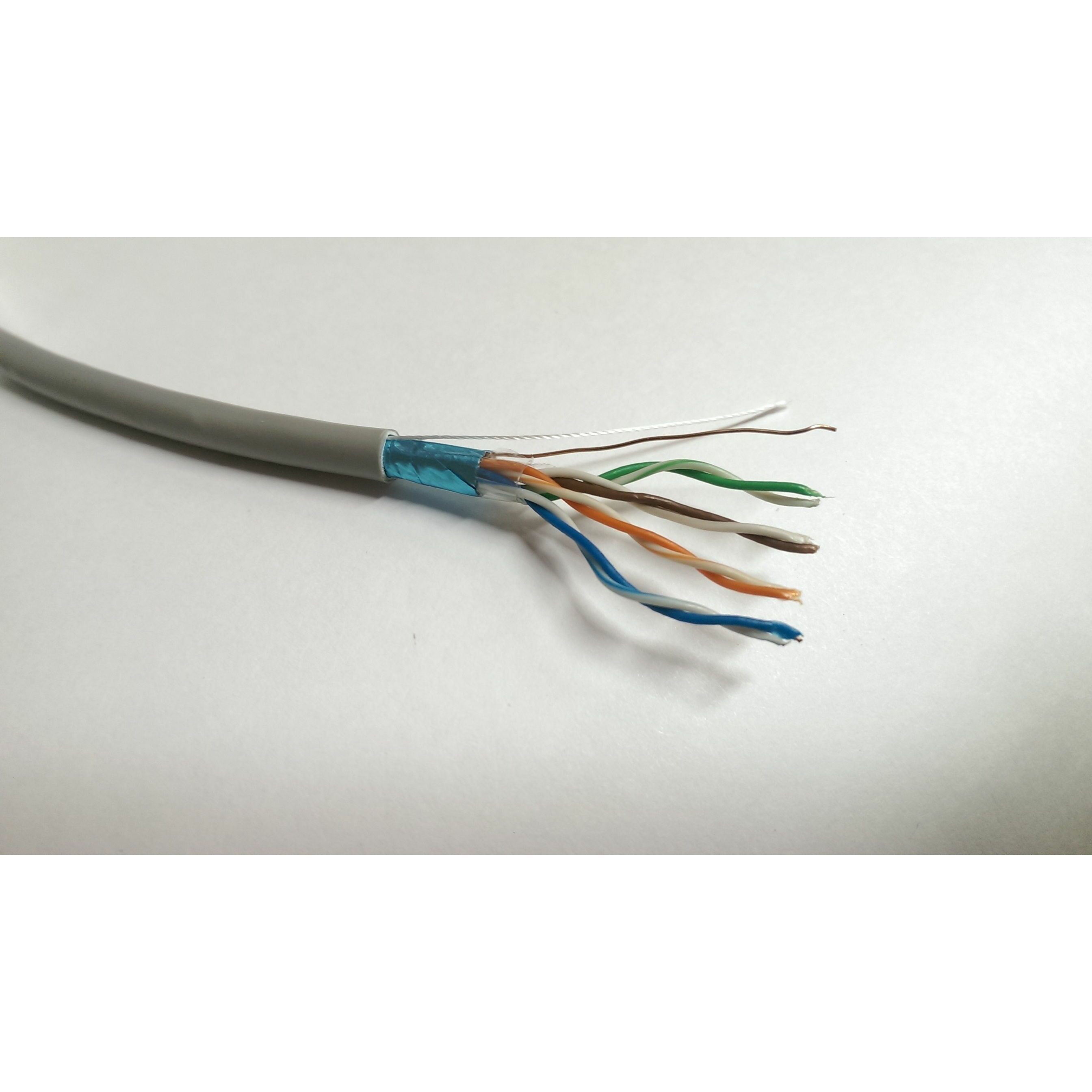

  • Разумеется, сам кабель «витая пара» необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.

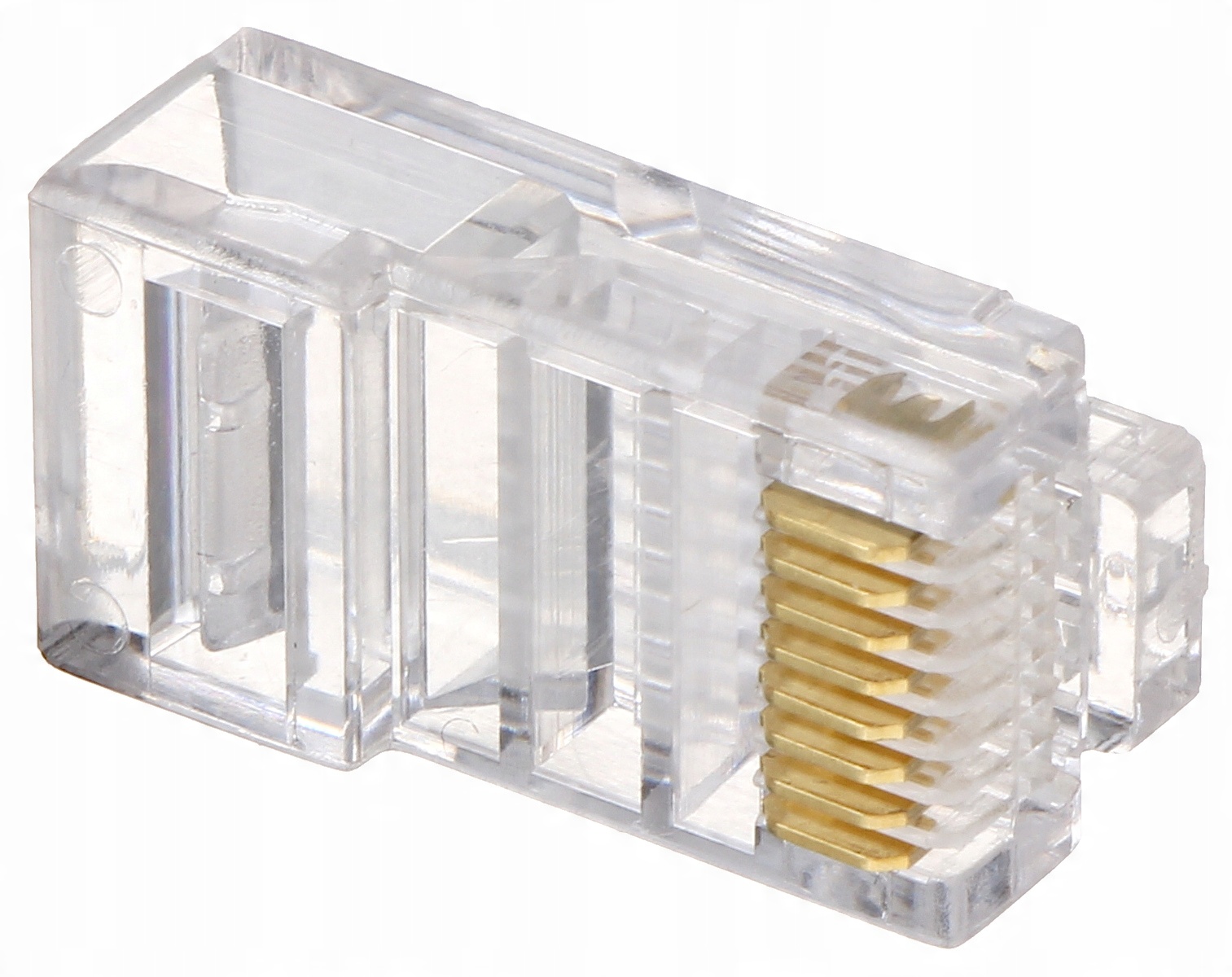

  • Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.
    Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.
  • Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.
    Внешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

  • В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом. Создать прямой кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).
    Я буду обжимать прямой кабель по стандарту T568B.
  • Кроссовый кабель (crossover), он же перекрестный. Такой кабель используется для соединения двух компьютеров напрямую ПК-ПК. Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Вот схема:

Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1
Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2
Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568B». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3
Выравниваем проводки, проверяем правильно ли они выставлены (по схеме), и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять). Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4
Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор.

5
Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Как обжать витую пару | Обжим витой пары за 3 шага

Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос — как обжать витую пару? К вышеизложенному комплекту также необходим специальный инструмент для обжима «кримпер» или по простому обжимка. Необходимось обжать витую пару возникает тогда, когда нужно либо изготовить патч-корд из многожильного провода, либо осуществить оконечивание витой пары, которую завел провайдер интернета к Вам в помещение. Во втором случае, скорее всего, это будет одножильный провод, т.к. именно такие разновидности используются для подключения абонентов к сети интернет.

Чаще всего требуется обжать витую пару, когда разъем RJ-45 по какой-то причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ждать а потом платить монтажнику — давайте сами научимся и выясним вопрос «как обжать витую пару» самостоятельно, это на самом деле довольно просто!

Например, модель HT-500 RJ-45 RJ-12 Hypernet

Первое с чем нужно определиться перед непосредственным обжимом витой пары, это схема по которой и будет производиться опрессовка.

В подавляющем большинстве при производстве заводских патч-кордов и других соединительных Ethernet шнуров используется прямой порядок обжима. Данное расположение проводников используется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и так далее. Перекрестный порядок обжима (crossover) витой пары не так широко распространен и используется для соединения сетевых карт двух компьютеров между собой. Другими словами, для создания сети из двух компьютеров.

В свою очередь, стандартов и прямого и перекрестного обжима существует два:

  • T568А (Стандарт «А» на рисунке)

  • T568В (Стандарт «В» на рисунке)



Скорее всего, если Вы намереваетесь обжать витую пару для дальнейшей эксплуатации дома или в офисе, то речь идет расстановке по схеме T568В. Данная порядок размещения имеет самое широкое распространение. Следовательно, обжатая витая пара в соответствии с инструкцией T568В будет выглядеть следующим образом:









Порядок расположения в контактных пазах считается слева направо:





Шаг 1.

 Зачистка изоляции



Для доступа к начинке провода нам необходимо выполнить зачистку внешней оплетки. С этой функцией могут справиться:

  • специальный инструмент для зачистки и обрезки

  • кримпер (обжимка) с функцией обрезки оболочки

  • в самом крайнем случае подручные средства (нож, лезвие), но при этом главное не повредить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превышать 13 мм. На практике расстояние иногда выходит больше, но суть заключается в том, что чем меньше снято оплетки, тем лучше. Полностью разобраться в вопросе Вы можете ознакомившись с отдельной статьей «Как правильно зачистить витую пару».

При использовании зачистной функции в обжимном устройстве, нужно поместить кабель в паз для снятия изоляции, зажать рукояти и произвести круговое движение устройства. В результате у Вас должно получиться приблизительно так:







Шаг 2.

Развитие и ровная обрезка



После удаления оболочки нужно расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть минимально возможным, т.к. чрезмерная размотка приводит к значительному ухудшению характеристик обратных потерь. Разумно развить пары на один виток или 90 градусов. Этого должно хватить для осуществления нашей цели.

После необходимого расплетения пар и распределения по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.





Шаг 3. Обжим

Еще раз проверяем правильность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально расположенные жилы — до упора. Каждый проводок должен зайти в свое посадочное место. Провода должны равномерно распределиться в корпусе разъема.





Повторно проверьте правильное размещение проводов. Все верно? Отлично! Аккуратно помещаем разъем с жилами в соответствующий паз обжимки.



И медленно сжимаем ручки до самого упора. При обжиме не бойтесь приложить слишком много усилия, это не страшно. Здесь важнее сжать максимально сильно пока ход рукоятей не закончится. Разжимаем клещи — вуаля, все готово. Теперь Вы знаете как обжать витую пару!

Обжать витую пару, руководство.

Многие считают, что это самый сложный этап прокладки сети, поскольку проводков так много, в них так легко запутаться, нужно покупать специальный обжимной инструмент и т.д. На самом деле все довольно просто. Для обжима витой пары вам потребуются специальные клещи и пара коннекторов RJ-45.



Обжимной инструмент RJ-45/RJ12

Коннекторы RJ45

Последовательность действий при обжиме:
1. Аккуратно обрежьте конец кабеля, при этом лучше всего пользоваться резаком, встроенным в обжимной инструмент.
2. Снимите с кабеля слой наружной изоляции (но не на самой витой паре). Можно использовать специальный нож для зачистки изоляции витой пары, его лезвие выступает ровно на толщину изоляции, так вы не повредите проводники. Впрочем, если нет специального ножа, можно воспользоваться обычным или взять ножницы.
3. Разведите и расплетите проводки, выровняйте их в один ряд, при этом соблюдая цветовую последовательность.
4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра.
5. Вставляйте проводники в разъем RJ-45
6. Проверьте, правильно ли вы расположили проводки
7. Убедитесь все ли провода полностью вошли в разъем и уперлись в его переднюю стенку. 8. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

Цветовая последовательность проводников
Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны.

Сетевая карта Коммутатор по стандарту: T568A
При такой раскладке информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.

Сетевая карта Коммутатор по стандарту: T568B
При такой раскладке информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Сетевая карта, коммутатор, роутер Сетевая карта, коммутатор, роутер (Кроссовер кабель)

Обжатая таким образом, витая пара может вам понадобиться в 2 случаях:
1. Для соединения двух компьютеров без коммутатора
2. Для соединения двух или более Hub/Switch/Router

Как правильно обжать витую пару, схемы обжима, что для этого нужно?

Прямой обжим RJ-45. Для соединений всего современного оборудования, устройство автоматически определяет какой кабель к нему подключен и автоматически меняет пары (Auto-MDIX).

Для прямого обжима, существуют два стандарта: T568A и T568B. Отличаются только зеленой и оранжевой парой. (1,2,3,6 сигнальные пары).

Т.е опрессовка с обоих концов витой пары осуществляется либо по схеме 568A или по схеме 568B.

При использовании технологии 100BASE-TX 4 жил, передача и прием будут ограничены скоростью 100 Мбит/с и только по 2 парам.

При использовании 1000BASE-T, 8-ми проводников, передача и прием будут ограничены скоростью  1-10 Гбит/с, в зависимости от используемой технологии, типа кабеля и пропускной способности сети. Передача/прием происходит по 4 парам (сигнал передается одновременно в обоих направлениях)

В видеонаблюдении для передачи питания по технологии Poe используются свободные пары: 4,5,7,8

1. Схема обжима tia-eia 568a:

бело-зеленый
зеленый
бело-оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый

2. Схема обжима tia-eia 568b (более распространенный вариант):

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

Обратный-кросс. Схема опрессовки. Для соединений однотипных устройств: типа  компьютер-компьютер, хаб-хаб. Для кросс обжима один конец кабеля обжимают по стандарту T568A, а второй по T568B.

Рассмотрим два варианта обжима:

1. С помощью кримпера RJ-45.

Снимаем защитную изоляцию около 2 см с каждого конца кабеля.

Раскручиваем и выпрямляем жилки витой пары.

Выставляем жилы в нужной цветовой последовательности (коннектор располагаем так: язычком от вас, кабель заходит снизу, цвета идут слева направо).

Обрезаем концы всех 8 жил, ровно, так чтобы их длина составляла 10-12 мм.

Аккуратно вставляем кабель в коннектор до упора -каждую жилу на свое место.

Вставляем коннектор в кримпер (обжимное устройство), разъем RJ-45 и сжимаем ручки обжимая коннектор. Давим сильно, но без фанатизма.





2. С помощью отвертки с плоским шлицем.

Все тоже самое, только при обжиме с помощью отвертки вручную надавливаем на каждый нож разъема, так чтобы он прорезал изоляцию жилы и вошел внутрь.

Эту операцию повторяем для каждой жилы, всего 8 раз!

После того как все ножи запрессованы остается зажать прозрачный нож коннектора, чтобы тот держался на изоляции кабеля.

Проверить работоспособность обжатого собственноручно кабеля RJ-45 можно с помощью мультиметра или с помощью тестера rj-45. Все жилы должны звониться в нужной последовательности, в зависимости от типа кабеля: прямой/кроссовер или стандарта TIA A или B.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Как обжать витую пару: пошаговое руководство

1. Разберитесь с основами

Витая пара — это кабель для соединения устройств в локальной сети. Внутри у него восемь разноцветных проводников, которые свиты между собой попарно. На каждом конце кабеля есть коннектор 8P8C. Да‑да, не RJ‑45, а именно 8P8C — именно так правильно называются штекеры, которые мы вставляем в роутер и компьютер.

Жилы внутри коннекторов располагаются в определённой последовательности в зависимости от стандарта — сейчас актуальны T568A или T568B. При этом порядок проводников в штекерах с двух сторон может быть как одинаковым (прямой кабель), так и разным (кросс‑кабель). Первыми соединяются пассивное и активное устройства, например, компьютер и роутер, а вторым — два пассивных, например пара компьютеров.

Во всём этом легко запутаться, но не спешите пугаться: строгое соблюдение подобных правил было актуально много лет назад. Сейчас порты во всех относительно современных устройствах умеют автоматически распознавать тип соединения и подстраиваться под него. Поэтому неважно, какой кабель или схему использовать, — всё будет работать.

Чаще всего применяют прямой кабель — чтобы не путаться — и стандарт T568B, как более актуальный. Мы рекомендуем поступить именно так.

Исключение составляют разве что PoE‑устройства, вроде камер, которые получают питание по витой паре. При разном порядке жил на концах кабеля они не смогут работать.

2. Приготовьте всё необходимое

Вот что вам понадобится:

  • кабель;
  • коннекторы 8P8C;
  • кусачки или ножницы;
  • отвёртка с плоским шлицем.

Желательно, взять штекеров с запасом — на случай,  если не получится с первого раза. Сама обжимка выполняется специальным инструментом — кримпером. Но для разового использования покупать его нет смысла. Ведь можно легко обойтись подручными средствами, вроде плоской отвёртки или ножа.

3. Снимите внешнюю оболочку с кабеля

Кадр: Electronics&Computers / YouTube

Отрежьте кусок витой пары необходимой длины и аккуратно снимите по 2–3 см внешней изоляции с обоих концов. Её нужно прорезать не до конца, чтобы не повредить жилы. Для этого возьмите ножницы, слегка сожмите их и покрутите вокруг оси кабеля. Затем просто снимите надрезанную оболочку руками.

Не зачищайте слишком много: если изоляция не будет заходить внутрь разъёма, он плохо зафиксируется на кабеле и со временем контакт может нарушиться.

4. Выровняйте и подрежьте жилы

Кадр: Electronics&Computers / YouTube

Отрежьте капроновую нить, которая проходит рядом с жилами, чтобы она не мешала. Расплетите пары проводников, выпрямите их и выровняйте в одну линию. Теперь кусачками или ножницами подрежьте жилы на несколько миллиметров, чтобы все они были одинаковой длины.

5. Расположите проводники в правильном порядке

Схема размещения проводников в коннекторах для прямого кабеля T568B Иллюстрация: Артём Козориз / Лайфхакер

Как и договаривались, мы будем использовать прямой обжим по схеме T568B. Ориентируясь на схему, расставьте все жилы в нужной последовательности. Первым должен идти бело‑оранжевый проводник, а последним — коричневый. И так на обоих концах кабеля. Если после перестановки жилы стали разной длины — подрежьте их ещё раз.

6. Наденьте коннектор

Кадр: Electronics&Computers / YouTube

Переверните штекер язычком защёлки вниз. Возьмите его так, чтобы сторона, куда вставляется кабель, была направлена к вам, и вставьте проводники в отведённое для них место. Предварительно зачищать их не нужно.

Проследите за тем, чтобы жилы вошли до упора и не перепутались в процессе. Обратите внимание: для надёжного соединения в разъём должны входить не только проводники, но и 8–10 мм внешней оболочки.

7. Закрепите разъём

Кадр: Electronics&Computers / YouTube

Далее нужно зафиксировать штекер, который нужен для того, чтобы кабель ненароком не выдернулся и вы не остались без интернета. Это можно сделать и потом, но лучше не откладывать: так не придётся придерживать жилы при обжиме.

Для этого разверните штекер контактами вверх и положите на стол или другую твёрдую поверхность. Убедитесь, что внешняя оболочка входит чуть глубже фиксатора. Если это не так, вытащите провод и немного укоротите жилы. Надавите отвёрткой на небольшой лепесток в углублении у края разъёма, чтобы прижать кабель.

8. Выполните обжим

Кадр: Electronics&Computers / YouTube

Теперь самое время обжать коннектор. При наличии кримпера его достаточно просто вставить в инструмент и нажать на рукоятку. Мы же будем действовать несколько иначе. Но этот способ ненамного сложнее.

Не переворачивая штекер, придерживайте его рукой. Возьмите плоскую отвёртку и с усилием (но не чрезмерным) поочерёдно надавите на все контакты. Вы почувствуете, как они поддадутся и немного опустятся, прорезав изоляцию жил и зафиксировав их.

Правильно обжатые контакты должны располагаться вровень с поверхностью штекера — они должны быть немного утоплены в неё. В противном случае коннектор будет туго вставляться в разъём.

9. Проверьте работу кабеля

Остаётся соединить нашей витой парой роутер и компьютер (ну или другие устройства) и проверить, есть ли интернет. Если всё сделано верно, то на разъёмах девайсов замигают светодиоды и через пару секунд появится подключение.

Если кабель не заработает, попробуйте ещё раз прожать контакты — возможно, какой‑то из них сел не полностью. Также обязательно убедитесь, что жилы в коннекторе расположены в правильной последовательности. Если они перепутаны — обрежьте штекер и выполните обжим ещё раз.

Читайте также 💿⚙️💻

Как обжать витую пару — как с помощью отвертки правильно обжать витую пару (4, 8 жил)

Практически все местные сети оснащаются кабельными участками, где компьютер присоединяется к сети при помощи проводов. Этот метод соединения ПК считается одним из самых быстрых и безопасных.

Классификация сетевых кабелей

Для связи компьютеров проводным способом существует особый провод – витая пара. Свое название он получил из-за наличия восьми штук обвитых медных проводов, расположенных попарно. Это позволяет избежать помех, исходящих от разных источников.

Кабель имеет общую оболочку из поливинилхлорида, который защищает его от воздействия внешних волновых помех. Кроме того, можно найти неэкранированный вид кабеля UTP и разновидность с защитным экраном из фольги FTP и STP.

Типы кабелей

Выделяют витую пару с четырьмя и восемью жилами. Различие между этими двумя типами заключается в стоимости кабеля (четырехжильный провод стоит в два раза дешевле восьмижильного) и возможной скорости передачи данных (провод с четырьмя жилами имеет ограничение в 100 Мбит/с, с 8 жилами – значительно больше).

Что необходимо для обжима витой пары

Непосредственно перед обжатием витой пары следует запастись специальным оснащением и инструментом:

Приготовьте провод нужной длины. Если кабель проложен вдоль стены в изоляционном коробе, то необходимо сделать отрезки необходимой длины, подходящей для обжима, а в случае неправильных действий и вторичного обжатия витой пары

Обычно применяется коннектор модели RJ-45

  • Инструмент для обжатия

Профессиональные мастера используют специальные обжимные клещи для витой пары (кримпер) – металлические щипцы с несколькими рабочими зонами. Если же вы не специалист и собираетесь обжимать витую пару собственноручно, необязательно приобретать спецоборудование – вы можете сделать это отверткой

Как правильно обжать кабель с 8 жилами – схема

Для укладки жил внутри коннектора подразумеваются восемь канавок, в которые и укладываются проводки. Над ними расположены металлические контакты. Для правильной ориентации и расположения жил направьте коннектор разъёмом к себе. Контакты должны смотреть наверх, защелкой к себе. При таком положении коннектора первый контакт будет находиться справа, а последний – восьмой – слева.

Правильная нумерация очень важна, поэтому, перед тем как обжимать витую пару, необходимо убедиться в правильной укладке жил внутри коннектора.

Выделяют две наиболее популярные схемы для обжатия кабеля местной сети – EIA/TIA-568А и EIA/TIA-568B.

В случае выбора раскладки EIA/TIA-568A, жилы, начиная с 1 по 8, располагаются в таком порядке: белый с зеленым, зеленый, белый с оранжевым, синий, белый с синим, оранжевый, белый с коричневым и коричневый.

Укладка по типу EIA/TIA-568В предполагает расположение жил в такой последовательности:

  • белый с оранжевым

  • оранжевый

  • белый с зеленым

  • синий

  • белый с синим

  • зеленый

  • белый с коричневым

  • коричневый

Как правильно обжать кабель с 4 жилами – схема

В случае распиновки (укладки) четырехжильного кабеля витой пары, схема расположения проводов в гнезде коннектора сводится к следующему: заполняются только первый, второй, третий и шестой каналы коннектора. Последовательность такая:

  • оранжевый с белым

  • оранжевый

  • белый с зеленым

  • зеленый

Второй вариант распиновки заключается в укладке жил в порядке: белый с оранжевым, оранжевый, белый с синим и синий.

Как обжать коннектор витой пары отверткой

В случае если у вас нет специального инструмента, а отжим требуется немедленно, можно провести его с помощью тонкой плоской отвертки. Однако такой способ требует определенной сноровки, т.к. одновременно давить на ручку отвертки и крепко держать коннектор не совсем удобно.

Задачу может упростить применение токарного станка, который надежно зафиксирует коннектор в своих зажимах.

  • Закрепляем отвертку в патроне рабочей зоны

  • Осторожно зажимаем коннектор между зажимами станка

  • Очищаем кабель с двух сторон и проводим раскладку жил в правильном порядке

  • Вставляем жилы в канальцы коннектора

  • Проталкиваем проводки до упора в коробочке коннектора, чтобы они соприкасались с металлическими контактами

  • Нажимаем ламели с помощью ручки подачи станка

  • Другой, более крупной отверткой закрываем защелку коннектора, которая фиксирует провод по внешней изоляции

Чтобы проверить правильность отжима, необходимо соединить его с концентратором и компьютером, посмотреть, установлен ли контакт. Если появился индикатор – значит, вы сделали все правильно. Если этого не произошло, то отжим витой пары необходимо повторить заново.

Профессионалы рекомендуют перед первой процедурой отжима купить кабель и коннекторы с запасом, чтобы в случае ошибки вам не пришлось снова идти в магазин. Как правило, с первого раза мало у кого получается сделать все правильно.

Как обжать витую пару

Зачастую вопрос: «Как обжать витую пару?» время от времени интересует всех пользователей домашних ПК, особенно, когда необходимо компьютер подключить к роутеру (маршрутизатору) или объединить два ПК в сеть. Понятное дело, что это не единственная причина, когда прибегают к обжатию сетевого кабеля (витой пары). Вообще-то можно не ломать голову, а просто пойти в ближайший магазин и купить уже готовый кабель или вызвать инженера с какой-нибудь фирмы. Сколько стоит обжать или проложить витую пару? Смотря где. Кстати, заказать онлайн обжатый сетевой кабель иногда бывает даже дешевле. Так, что наберите в окне поиска вашего браузера один из запросов: купить патч-корд, монтаж ЛВС, калькулятор ЛВС и т.п. Возможно, именно это решение будет для Вас самым рациональным. Если же вы все-таки хотите научиться сами обжимать витую пару, то эта статья как раз поможет Вам во всем этом разобраться. Тем более, что процесс этот совсем не сложный. А для самых пытливых, немного теории о сетевом кабеле типа витая пара.

Существует несколько разновидностей витых пар:

  • UTP (Unscreened Twisted Pair) — не экранированная витая пара.

  • FTP (Foiled Twisted Pair) — фольгированная витая пара с одним общим внешним экраном.

  • SFTP (Shielded Foiled Twisted Pair) — фольгированная экранированная витая пара с двумя внешними экранами.

  • STP (Shielded Twisted Pair) — защищенная витая пара. В таком кабеле каждая пара экранирована отдельным экраном.

  • S/STP (Screened Shielded Twisted Pair) — защищенная экранированная витая пара, отличающаяся от STP наличием дополнительного общего внешнего экрана.

Одним из недостатков витой пары является возможность перехвата передаваемой информации. Это можно сделать либо с помощью воткнутых в кабель двух иголок, либо путем считывания излучаемого кабелем электромагнитного поля. Экранирование обеспечивает защиту от электромагнитных наводок и несанкционированного подслушивания. С другой стороны, экранированный кабель значительно дороже, поэтому используется реже.

Кабели на основе витой пары по рабочей частоте делятся на следующие категории:

  • К категории 1 относят обычные не витые телефонные кабели. По ним можно передавать только речь.
  • Кабель категории 2 позволяет передавать данные в полосе частот до 1 МГц (используется редко).
  • Кабель категории 3 используется для передачи данных в полосе частот до 16 МГц. Он состоит из витых пар с девятью витками проводов на 1 м длины.
  • Кабель категории 4 передает данные в полосе частот до 20 МГц. Используется редко, так как не слишком отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5.
  • Кабель категории 5 в настоящее время самый совершенный кабель, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27-ми витков на 1 м длины.
  • Кабель категории 6 перспективный тип кабеля для передачи данных в полосе частот до 200 (или 250) МГц.
  • Кабель категории 7 перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

    •

    Как обжать витую пару?

    Для того, чтобы обжать сетевой кабель (витая пара) Вам потребуется специальный инструмент пресс-клещи, чаще называемые обжимкой, а также коннектор RJ-45. Взгляните на рисунок №1

    На рисунке №2 показано два способа обжимки кабеля:

    1) Прямой.

    2) КроссОвер.

    1) Прямой способ (кабель обжатый с обеих сторон по одному стандарту). Можно использовать стандарт «A» или «B» разницы нет. Чаще всего используют именно стандарт «B» (рис.2 -слева), я тоже пользуюсь этим способом. Используется для соединения компьютера с концентратором (hub) или коммутатором (switch).

    2) КроссОвер (с анг. crossover — кроссовер, скрещивание, перекрест). Используется для соединения ПК — ПК (компьютер с компьютером) напрямую, т.е. непосредственно сетевые адаптеры, то нужно обжимать одну сторону по T568A (Рисунок слева), а вторую по T568B (Рисунок справа). Кабель соединенный таким образом называют перекрестным или кросс-кабелем (crossover). Он также используется для соединения некоторых старых моделей хабов/свитчей, т.к. современные устройства обладают функцией автоматического определения MDI/MDIX. Другими словами они сами могут определить по каким парам идет «прием», а по каким «передача». Для соединения компьютера с концентратором(hub) или коммутатором(switch) используется кабель обжатый с обеих сторон по одному стандарту. Какой стандарт использовать «A» или «B» разницы нет, но чаще всего используют именно «B»

    Стандарты по разводке цветов:

    Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A и T568B (фактически наиболее часто применяемый). На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

    Итак, для обжима кабеля нужно выполнить следующие действия:

    • Берем один конец кабеля (Витая пара) и зачищаем его от изоляции сантиметра на три, чтобы было удобно в нужном нам порядке располагать проводники.

    • Раскручиваем пары проводков и располагаем их в последовательности определенной одним из стандартов, в зависимости от того какой вы выбрали.

    • Необходимо прижимными движениями от начала изоляции до конца проводков выпрямить пары, таким образом, чтобы они стали ровными и плотно прилегали друг к другу.

    • На обжимном инструменте есть кусачки, используем их и откусываем строго перпендикулярно проводам лишнюю длину, оставляя примерно 1см.

    • Далее аккуратно вставляем в коннектор все проводки. Они должны попасть в соответствующие желобки в коннекторе. Следите за тем, чтобы после вставки проводков в коннектор все они были равной длины и доходили до конца коннектора (уперлись в переднюю стенку). Очень часто на этом этапе проводки смещаются, особенно если используется некачественный кабель. В этом случае необходимо будет вновь вытащить кабель из коннектора и произвести повторную обрезку.

    • Еще раз проверив очередность и правильность укладки проводников по цветам, Отсчет проводников в коннекторе идет с лева направо.

    • Поместить вилку в обжимку до упора и затем сжать ручки обжимного инструмента до защелкивания кабельного фиксатора вилки. При этом необходимо проконтролировать, чтобы лезвия, прижимающие ее ножи, не смещались мимо контактов, так как это может привести к перекосу корпуса вилки и дефектному соединению.

    И к чему может привести произвольный обжим?

    В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования.

    При обжиме кабеля, главное, что бы пары располагались в порядке:

    • 1 и 2 контакты — вторая пара

    • 3 и 6 контакты — третья пара

    • 4 и 5 контакты — первая пара

    • 7 и 8 контакты — четвёртая пара

    Принятая цветовая последовательность такая:

    • Синий — первая пара

    • Оранжевый — 2

    • Зелёный — 3

    • Коричневый — 4

    Хотя от перемены цветов абсолютно ничего не изменится. Если недостаточно обжать или обжать провода не из тех пар, то скорость передачи данных заметно падает. Зачастую в последствии это можно обнаружить только тестированием сети спец. оборудованием. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

    В конце небольшой видео-урок «Как правильно обжать витую пару»



    Обжим Ethernet-кабелей — HCC Learning Web

    Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. Д. Различные типы сетевых кабелей, такие как коаксиальный кабель, оптоволоконный кабель, кабели витой пары, используются в зависимости от топология сети, протокол и размер.

    Витая пара — это форма проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе с целью подавления электромагнитных помех (EMI) от внешних источников.Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Кабели витой пары состоят из двух изолированных медных жил. Существует три типа кабелей с витыми парами: экранированные, неэкранированные и с фольгой. В отличие от кабелей FTP (фольгированная витая пара) и STP (экранированная витая пара), кабель UTP (неэкранированная витая пара) не окружен каким-либо экраном.

    В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% мировых кабелей корпоративных данных, четыре пары просто заключаются в изолирующую оболочку.

    Альтернативная экранированная конструкция, называемая F / UTP, покрывает четыре пары металлической фольгой перед наложением пластиковой оболочки. При заземлении это обеспечивает электрический «экран», который предотвращает попадание внешних помех в пары, а также не дает кабелю излучать собственные сигналы.

    В некоторых случаях дополнительный уровень экранирования достигается за счет обертывания четырех пар по отдельности металлической фольгой в дополнение к общему экрану — это называется S / FTP.

    Изготовление кабелей UTP:

    1- Используйте сетевой кабель UTP (неэкранированная витая пара) не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для работы на гигабитах (1000BaseT), а Cat 6 или выше дает вам некоторую степень защиты в будущем. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы.

    2 — Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического вида.Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большая телефонная вилка. Модульные разъемы бывают разных стилей и предназначены для различных вариантов монтажа. Большинство разъемов снабжены цветными схемами подключения для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

    Вот схема подключения и распиновка (штепсельная вилка модульного разъема и вывод разъема):

    Выводы кабеля Ethernet:

    Имеется два основных вывода кабеля Ethernet.Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора / коммутатора. Как правило, вся фиксированная проводка должна проходить прямо. Некоторые интерфейсы Ethernet могут автоматически перекрещивать и отключать кабель по мере необходимости, что является удобной функцией.

    Вот ПРЯМАЯ ПРОХОДКА:

    , а затем — КРОССОВЕР КАБЕЛИ:

    3 — прорезать пластиковую оболочку 1 дюйм от конца отрезанного кабеля.Обжимной инструмент имеет лезвие бритвы, которое поможет вам с практикой.

    4- Раскручивайте пары — не раскручивайте их дальше того, что вы обнажили, чем больше у вас раскручен кабель, тем хуже проблемы, с которыми вы можете столкнуться.

    5- Выровняйте цветные провода в соответствии со схемами подключения выше.

    6- Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма, оставив их незащищенными от оболочки.

    7- Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и удерживаться на месте обжимом.

    8- Обожмите штекер RJ45 с помощью обжимного инструмента.

    9- Проверьте кабель перед его установкой. *

    * http://www.groundcontrol.com/galileo/ch5-ethernet.htm

    http: //en.wikipedia.org / wiki / Networking_cables

    http://www.ertyu.org/steven_nikkel/ethernetcables.html

      Глава 4: Кабели

      Что такое сетевые кабели?

      Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей.Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

      В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

      • Кабель неэкранированной витой пары (UTP)
      • Кабель с экранированной витой парой (STP)
      • Коаксиальный кабель
      • Волоконно-оптический кабель
      • Руководства по установке кабеля
      • Беспроводные локальные сети
      • Кабель неэкранированной витой пары (UTP)

      Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

      Рисунок 1. Неэкранированная витая пара

      Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

      Категории неэкранированной витой пары
      Категория Скорость Использовать
      1 1 Мбит / с Только голос (телефонный провод)
      2 4 Мбит / с LocalTalk и телефон (редко используются)
      3 16 Мбит / с 10BaseT Ethernet
      4 20 Мбит / с Token Ring (редко используется)
      5 100 Мбит / с (2 пары) 100BaseT Ethernet
      1000 Мбит / с (4 пары) Гигабитный Ethernet
      5e 1000 Мбит / с Гигабитный Ethernet
      6 10 000 Мбит / с Гигабитный Ethernet

      Разъем для неэкранированной витой пары

      Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

      Рис. 2. Разъем RJ-45

      Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

      Экранированная витая пара доступна в трех различных конфигурациях:

      1. Каждая пара проводов отдельно экранирована фольгой.
      2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
      3. Вокруг каждой отдельной пары, а также всей группы проводов имеется экран (называемая витой парой с двойным экраном).

      В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном из металлической оплетки (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

      Рис. 3. Коаксиальный кабель

      Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Есть два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

      Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента, составляющую 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.

      Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

      Разъемы коаксиального кабеля

      Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

      Рис. 4. Разъем BNC.

      Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его устойчивости к воздействию влаги и освещения.

      Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

      Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

      Инжир.5. Волоконно-оптический кабель

      Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

      Спецификация Тип кабеля
      10BaseT неэкранированная витая пара
      10Base2 Тонкий коаксиальный
      10Base5 Толстый коаксиальный
      100BaseT неэкранированная витая пара
      100BaseFX Оптоволокно
      100BaseBX Одномодовое волокно
      100BaseSX Многомодовое волокно
      1000BaseT неэкранированная витая пара
      1000BaseFX Оптоволокно
      1000BaseBX Одномодовое волокно
      1000BaseSX Многомодовое волокно

      При прокладке кабеля лучше всего соблюдать несколько простых правил:

      • Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
      • Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
      • Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
      • Если необходимо проложить кабель по полу, накройте кабель защитными приспособлениями.
      • Пометьте оба конца каждого кабеля.
      • Используйте кабельные стяжки (не ленту), чтобы кабели вместе находились в одном месте.

      Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

      Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

      Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не попадут в приемник. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

      Стандарты и скорости беспроводной связи

      Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

      Стандарт Максимальная скорость Типичный диапазон
      802.11а 54 Мбит / с 150 футов
      802.11b 11 Мбит / с 300 футов
      802,11 г 54 Мбит / с 300 футов
      802.11n 100 Мбит / с 300+ футов

      Беспроводная безопасность

      Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью подходящих инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методы шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

      ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифровальных данных может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

      Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

      Шифрование.
      Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).
      Изоляция.
      Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
      Скрытый SSID.
      Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.Если отключить эту функцию, стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немногим больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

      Преимущества беспроводных сетей:

      • Мобильность — с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
      • Быстрая установка — Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно просто нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
      • Стоимость. Настройка беспроводной сети может быть намного более экономичной, чем покупка и установка кабелей.
      • Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превысите максимальное количество устройств).

      Недостатки беспроводных сетей:

      • Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
      • Помехи — Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
      • Несогласованные соединения — сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
      • Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную связь только для доступа в Интернет, фактическое подключение к Интернету для вашего дома или школы обычно медленнее, чем у устройств беспроводной сети, поэтому это соединение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

      Обзор сетевого кабеля Cat5 / Cat5e / Cat6 / Cat7 / Cat8 RJ-45 Тип разводки и расположение выводов

      В чем разница между кабелями Cat5, Cat5e, Cat6, Cat7 и Cat8?

      Каждое обозначение сетевых кабелей Ethernet по существу представляет собой улучшение по сравнению с предыдущими. Например, категория 5e (Cat5 Enhanced) обеспечивает лучшую производительность по сравнению с Cat5.Как правило, каждая версия предлагает лучшее экранирование и более высокую скорость передачи данных, чем предыдущая версия. Количество скручиваний различается для каждой категории кабелей, и, как правило, чем выше категория, тем больше скручиваний. Спецификация для каждой категории определяется стандартом IEEE 802.3.

      Cat5 / Cat5e Cat6 / Cat6a Cat7 / Cat7a Cat8
      Частота 100-250 МГц 250-500 МГц 600 МГц — 1 ГГц 1-2 ГГц
      Максимальная полоса пропускания 100 Мбит / с / 1000 Мбит / с (1 Гбит / с) 1 Гбит / с / 10 Гбит / с 10 Гбит / с / 40 Гбит / с 40 Гбит / с
      Максимальная длина 100 м 100 м (или 50 м при 10 Гбит / с) 100 м (или 50 м при 40 Гбит / с) 30 кв.м.
      Конструкция кабеля Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Экранированная витая пара (STP) Экранированная витая пара (STP)
      Стоимость Низкий Ярмарка Умеренная Высокая
      Комментарий Считается устаревшим, не должен использоваться для новых застроек.Подходит для большинства домов и малого бизнеса. Хороший бюджетный выбор для построения новых сетей с пропускной способностью, подходящей для большинства малых и средних предприятий. Кабель очень жесткий, его трудно сгибать и ловить рыбу из-за дополнительной защиты. Рекомендуется для новостроек. Очень дорого, и его следует рассматривать только в сетевых средах, где скорость очень важна.

      Как долго я могу использовать кабель Cat5 / Cat5e / Cat6 / Cat7?

      В соответствии со стандартом ANSI / TIA / EIA-568-A «горизонтальная проводка» от коммутационного шкафа до розетки должна составлять 90 метров или меньше, плюс еще 3 метра для коммутационного кабеля к рабочей станции.В круглых числах это примерно 100 метров (328 футов) .

      Если вы планируете соединять здания с разными источниками питания или выходить за пределы 300 футов, вам следует рассмотреть возможность использования оптоволоконной линии с медиаконвертером на каждом конце.

      Что выбрать: кабель Cat5e, Cat6 или Cat7?

      Для большинства сетей домашнего и малого офиса / домашнего офиса (SOHO) Cat5e должен быть вашим минимумом. Если вы строите или модернизируете свою сеть, рекомендуется Cat6.Cat6 доступен по цене и обеспечит запас пропускной способности для обработки дополнительного сетевого трафика в будущем.

      Если вы представляете малый или средний бизнес с десятками пользователей компьютеров и серверов, Cat6 — это минимальная рекомендация. Он доступен по цене и обеспечивает достаточную пропускную способность для типичного сетевого трафика предприятия. Однако, если ваш бизнес ежедневно обрабатывает большие файлы, стоит подумать о Cat7. Это дорого, но вы можете получить выгоду от более быстрой передачи файлов, чтобы повысить производительность.

      Какой тип разъема он использует?

      В этих кабелях используется разъем RJ-45. Он состоит из 8-контактного 8-контактного разъема, как показано на рисунке.

      В чем разница между 568A и 568B?

      TIA / EIA-568A и -568B — два стандарта для подключения
      Провода категорий 3 и 5 к разъемам. Оба подходят
      для высокоскоростных данных, хотя 568B несколько более распространен для
      Установлена ​​проводка и 568А чаще встречается в перемычках.Там
      в любом случае нет преимущества в производительности. Единственная реальная разница между ними
      — порядок, в котором используются пары (оранжевый и зеленый).

      Удерживайте кабель так, как если бы он вставлялся в розетку, фиксирующий язычок вниз (контакты
      лицом к вам). Контакты пронумерованы от 1 до 8 слева направо. Вот что вы увидите:

      EIA / TIA-568A:
      Контакт 1: зеленый
      Контакт 2: зеленый
      Контакт 3: оранжевый / белый
      Контакт 4: синий
      Контакт 5: синий / белый
      Контакт 6: оранжевый
      Контакт 7: коричневый / белый
      Контакт 8: коричневый

      EIA / TIA-568B (наиболее распространенный):
      Контакт 1: оранжевый / белый
      Контакт 2: оранжевый
      Контакт 3: зеленый / белый
      Контакт 4: синий
      Контакт 5: синий / белый
      Контакт 6: зеленый
      контакт 7: коричневый / белый
      Контакт 8: коричневый

      568A и 568B могут использоваться взаимозаменяемо в системе ТАК ДЛИННАЯ, КАК оба конца данного кабеля оконцовываются одинаково.

      Могу ли я использовать модульный соединитель для соединения двух сетевых кабелей?

      Есть несколько соединителей, предназначенных для сетевых кабелей, но большинство из них — нет.
      предназначен для расширения сотовых и служебных телефонов. И это не всегда очевидно
      какие есть какие. В общем, лучше использовать один кабель правильного
      длины, чем объединение нескольких, чтобы свести к минимуму отрицательное влияние на производительность сети.

      Что это за пластиковые зажимы, которые идут в комплекте с моими гнездами RJ-45?

      Они обеспечивают некоторое ослабление натяжения (чтобы провод не выскакивал из соединения) и
      не допускайте попадания грязи и влаги.Они не заменяют правильную перфорацию.
      инструмент для подключения проводов.

      Почему разъемы RJ-45, которые я обжал, выходят из строя?

      Следует использовать два типа сетевых кабелей: один с одножильными жилами и обычно
      используется для постоянной проводки; другой имеет многожильные проводники и обычно
      используется для изготовления гибких патч-кордов. Некоторые вилки RJ-45
      предназначены для одножильных проводов (их контакты охватывают каждый проводник), другие предназначены
      для многожильного провода (и проткнуть между жилами).Использование неправильного
      тип вилки для данного типа кабеля приведет к плохому соединению, которое может выйти из строя
      периодически. Существует третья разновидность вилки RJ-45, которая будет работать с любым
      одножильный или многожильный провод.

      Другая причина плохих обжимных соединений — неправильное использование
      обжимной инструмент для данной марки разъема. В частности,
      многие разъемы марки AMP имеют разгрузочные приспособления, расположенные в другом месте
      чем большинство. Использование стандартного инструмента с этими заглушками может повредить заглушку.

      Кроме того, убедитесь, что обрезанные провода имеют одинаковую длину и все проталкиваются.
      путь вверх в вилку, чтобы медь была заподлицо сверху.

      Почему у некоторых соединительных кабелей есть сапоги?

      Они красиво выглядят, и компании, производящие коммутационные кабели, могут продавать их за большие деньги. Также,
      когда вы протягиваете кабель обратно через множество других проводов, пыльник удерживает
      фиксирующий язычок на вилке, чтобы не зацепиться и не сломаться. (Это вероятно
      не представляет большого беспокойства для большинства домашних сетей!)

      Защищают ли ботинки пыль? Возможно, но в розетку с вилкой все равно не должно попадать пыль… это пустые домкраты, которые собирают пыль.

      В чем разница между кабелями из ПВХ, стояка и пленума?

      Термины ПВХ (CM), стояк (CMR) и камера статического давления (CMP) относятся к материалу оболочки сетевых кабелей. Это не имеет отношения к категории кабеля (например, CAT5e, CAT7a) или его характеристикам. Эти термины относятся к материалу, из которого изготовлена ​​внешняя оболочка кабеля, чтобы соответствовать определенным требованиям безопасности.

      Кабель для статического давления требуется некоторыми правилами пожарной безопасности, если вы прокладываете сетевые кабели в местах, где
      система обработки воздуха перемещает воздух, например, над подвесными потолками (приточные камеры).Нагнетательные кабели часто используются в коммерческих помещениях и спроектированы так, чтобы выдерживать более высокие температуры, чем
      обычная оболочка из ПВХ, горит хуже, чем ПВХ, и при горении выделяет менее токсичные пары. Таким образом, если в офисе произойдет пожар, вероятность распространения токсичных паров по всему зданию снижается. Если в офисном здании используются воздуховоды, приточные кабели могут не потребоваться — уточните, что требуется в вашем здании или местном городском кодексе.

      Кабель для стояка — это кабель из ПВХ, предназначенный для использования в стенах или в вертикальных кабельных трассах между этажами в зонах, не являющихся пленумом.Как правило, они устанавливаются внутри кабельных каналов, а материал оболочки спроектирован таким образом, чтобы свести к минимуму распространение огня с одного этажа на другой. Тем не менее, огнестойкость кабелей стояка не такая строгая, как у пленума, и поэтому они не должны заменять его.

      Кабель из ПВХ (поливинилхлорида) — это то, что вы обычно покупаете для большинства сетевых кабелей дома или офиса. Они часто используются в серверных комнатах и ​​в офисных помещениях. Однако они не пожароопасны и поэтому не должны использоваться в приточных пространствах.

      Большинству домовладельцев не нужны кабели, рассчитанные на пленум, и они обычно стоят в два-три раза дороже.
      больше, чем ПВХ. Между ними нет разницы в электричестве или производительности, и оба они будут работать одинаково хорошо.

      Что это за скрутки (витая пара)?

      Каждый сетевой кабель содержит четыре пары проводов с цветовой кодировкой, каждая пара скручена с постоянной скоростью. Лучше
      марки кабеля намеренно применяют разную скрутку к каждой паре.Линии 10-Base-T и 100-Base-T используют две пары: одну для передачи и одну для приема.
      данные, медь Gigabit использует все четыре пары. Скручивания обеспечивают постоянный импеданс по всей длине кабеля, уменьшают перекрестные помехи (электромагнитные помехи) между парами.
      и имеют тенденцию подавлять наведенный шум.

      Для сохранения этих качеств важно сохранять скрутку при установке соединителей,
      вплоть до расторжения. Не следует раскручивать проволоку больше, чем на полдюйма.И при установке кабеля старайтесь не тянуть
      плотно или круто изгибайте, так как это нарушит целостность пар.

      В чем разница между неэкранированной витой парой (UTP) и экранированной витой парой (STP)?

      Существует два типа сетевых кабелей Ethernet — неэкранированная витая пара (UTP) и Shield витая платная (STP). Разница между этими двумя проводами заключается в том, что STP имеет экран из фольги, закрывающий четыре пары проводов.Это добавляет дополнительный уровень защиты от перекрестных помех (электромагнитных помех) между парами.

      Среди них наиболее часто используется UTP — как для дома, так и для бизнеса — и он дешевле. STP обычно используется на промышленных объектах, где установлено тяжелое оборудование и другое электрическое оборудование, которое может создавать помехи, или при использовании высокопроизводительных кабелей, таких как Cat7. Для многих UTP Cat5e или Cat6a достаточно для большинства сред. Для большинства домов и небольших офисов от более дорогого STP мало пользы.

      Неэкранированная витая пара

      Экранированная витая пара

      Что такое блоки 66 и 110?

      Оба являются «ударными» блоками, используемыми для упорядоченного соединения систем передачи голоса и данных.
      способ. Блоки типа 66 существуют дольше и были разработаны для телефонной компании;
      они упрощают подключение нескольких телефонных ответвителей к данной линии, а
      использование перемычек обеспечивает простой способ отключения внутренней проводки от цепи
      для устранения неполадок.Старые 66 блоков не подходят для проводки категории 5, хотя несколько производителей выпустили пересмотренные 66 блоков, которые будут работать.

      110 блоков более новые и предпочтительны для работы на компьютере:
      во-первых, они позволяют сохранить скрутку в каждой паре вплоть до точки соединения. Большинство разъемов категории 5 также используют тип
      110 клемм для подключения к проводу.

      Традиционный ударно-ударный инструмент со сменными битами, например, Harris / Dracon, будет стоить около
      75 долларов и может пробивать 66 или 110 блоков (или любое количество других типов).Менее дорогие ударные инструменты без сменных бит стоят около 25 долларов. Оба вида
      Ударные инструменты соединяют и обрезают провод до нужной длины. За пару долларов вы можете получить пластиковый инструмент на 110 блоков, который может обойтись вам за
      мало соединений, но он не обрежет провод. Лично я бы предпочел ударный инструмент.

      Разве коаксиальный кабель не лучше?

      Коаксиальный кабель с разъемом RG-58 для работы в сети (Thin Ethernet или 10Base2) был обычным явлением в 1980-х и начале 1990-х годов.Однако использование 10-Base2 сегодня ограничено. Организации, которые все еще используют этот тип сетевых кабелей, скорее всего, делают это, потому что их сетевое оборудование все еще использует их. Коаксиальный кабель в то время обладал очень высокой пропускной способностью (10 Мбит / с) при максимальной рекомендуемой длине 185 метров. Однако в большинстве современных сетевых кабелей используется витая пара Cat6 или выше.

      В чем разница между категорией 5 и категорией 5e?

      Категория 5e (Cat-5e) — это улучшенная версия кабеля Cat-5.Единственная разница между двумя кабелями UTP (неэкранированная витая пара) — это проверенный сигнал.
      уровень. Cat-5e тестируется на более высокой частоте или уровне сигнала, чем обычный Cat-5.
      Это означает, что с Cat-5e вы получаете сетевой кабель, протестированный в соответствии с более высокими стандартами. Поскольку разница в цене между Cat-5 и Cat-5e минимальна, рекомендуется выбирать Cat-5e вместо Cat-5.

      Что такое перекрестный или перекрестный кабель Ethernet и как его сделать?

      Перекрестный кабель Ethernet используется для связи между двумя компьютерами без использования сетевого оборудования, такого как маршрутизатор, коммутатор или концентратор.

      Чтобы идентифицировать перекрестный кабель Ethernet, держите один конец, как если бы он вставлялся в розетку, с фиксирующим выступом.
      вниз (контакты обращены к вам). Контакты пронумерованы от 1 до 8 слева направо. Один конец будет иметь другую последовательность цветов по сравнению с другим. Перекрестный кабель, как и прямой, работает в обоих направлениях.

      При использовании стандарта 568B последовательность перекрестной разводки для ОДНОГО конца:
      PIN 1 — оранжевый / белый
      PIN 2 — оранжевый
      PIN 3 — зеленый / белый
      PIN 4 — синий
      PIN 5 — синий / белый
      КОНТАКТ 6 — зеленый
      КОНТАКТ 7 — коричневый / белый
      КОНТАКТ 8 — коричневый

      И для ДРУГОГО конца:
      PIN 1 — зеленый / белый
      PIN 2 — зеленый
      PIN 3 — оранжевый / белый
      PIN 4 — коричневый / белый
      PIN 5 — коричневый
      PIN 6 — оранжевый
      PIN 7 — синий
      PIN 8 — синий / белый

      Один конец перекрестного кабеля имеет прямую проводку 568B, как показано на левой стороне этой иллюстрации.
      В то время как другой конец перекрестного кабеля подключен, как показано на правой стороне этой иллюстрации.

      На практике для прямых кабелей последовательность цветов не имеет значения. Он по-прежнему будет работать, и не будет снижения производительности сети. Однако с точки зрения дизайна вам следует принять один из двух стандартов и использовать его на протяжении всего проекта. Если вы добавляете сетевые кабели к существующей настройке, следуйте стандарту, который используется в помещении.В большинстве случаев вы, вероятно, увидите, что используется EIA / TIA-568B.

      Как легко заделать кабели с помощью разъема RJ45

      ШАГ 1

      С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы убедиться, что концы токопроводящих проводов ровные.

      ШАГ 2

      Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

      ШАГ 3

      Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Как можно сильнее выровняйте провода, так как они должны быть очень прямыми для правильной вставки в разъем.

      ШАГ 4

      Удерживая кабель концами проводов от себя.Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый. / коричневый, сплошной коричневый.

      STEP 5

      Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажимая до тех пор, пока концы проволоки не выйдут из штырей.Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

      STEP 6

      Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в надлежащую форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что была сделана ошибка в порядке проводки после завершения, вам придется отрезать разъем и начать все сначала!

      STEP 7

      Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

      ШАГ 8

      Если ваш обжимной пресс не обрезает автоматически концы провода при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

      ШАГ 9

      После завершения первого заделки повторите процесс на противоположном конце кабеля

      Как подключить кабели Ethernet

      Как подключить собственные кабели и разъемы Ethernet.

      Что вам понадобится:

      Требуется:

      • Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
      • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
      • Для соединительных кабелей:
        • Модульные соединительные вилки 8P8C («RJ45»)
        • Обжимной модуль для модульного разъема («RJ45»)
      • Для фиксированной проводки:
        • 8P8C Гнезда модульного разъема («RJ45»)
        • 110 Пробойник

      Рекомендуемый:

      • Инструмент для зачистки проводов
      • Кабельный тестер

      О кабеле:

      Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве
      электрические или бытовые центры.Вам нужен UTP (неэкранированная витая пара)
      кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для
      гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем
      расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории:
      одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в
      патч-приложения для настольных ПК.Он более гибкий и эластичный, чем сплошной кабель Ethernet, и более прост в эксплуатации.
      с, но на самом деле предназначены для более коротких длин.
      Прочный кабель Ethernet предназначен для более длительных пробегов в фиксированном положении.
      Каждый раз, когда кабель проходит через
      пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком.
      пол. Это может быть сложно или
      Невозможно сказать по упаковке или маркировке, какой это тип кабеля Ethernet, поэтому снимите
      закончить и исследовать.

      Вот как выглядит кабель Ethernet изнутри:


      Внутренняя структура кабеля и цветовое кодирование

      Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой.Эти провода скручены
      на 4 пары
      проводов каждая пара имеет общую цветовую схему. Один провод в паре
      однотонный или преимущественно однотонный провод, а другой провод
      преимущественно белый провод с цветной полосой (Иногда
      кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное
      способ узнать, какой из них, чтобы проверить, какой провод он скручен). Примеры
      из используемых схем именования: Оранжевый (альтернативно Оранжевый / Белый) для
      однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать
      шум и помехи. Важно, чтобы проводка проводилась в соответствии со стандартом.
      чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения
      стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки
      стандарты, T568A и T568B различаются
      только в расположении цветных пар. Том пишет, что «… источники
      предлагаем использовать кабели T568A, поскольку T568B — это
      Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC.
      кабельная разводка для пар 1 и 2, что позволяет ему работать с телефонами 1/2 линии… «.
      Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или
      личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо
      через кабель и только T568B для перекрестного кабеля.

      О вилках и гнездах модульных разъемов:

      Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой
      телефонный штекер. Доступно несколько вариантов.Основной вариант, на который следует обратить внимание, — это то,
      коннектор предназначен для плетеной или сплошной проволоки.
      Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают
      изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон.
      Разъем — слабое место в кабеле Ethernet, выбрав неправильный
      потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.

      Гнезда модульных разъемов бывают разных стилей, предназначенных для различных вариантов монтажа.
      опции. Выбор — это один из требований и предпочтений. Валеты
      предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку.
      закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

      Вот схема подключения и распиновка:


      Штекер модульного разъема и вывод разъема

      Выводы кабеля Ethernet:

      Есть два основных вывода кабеля Ethernet.Прямо
      через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и
      перекрестный кабель Ethernet, используемый для работы в одноранговой сети
      без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо.
      через. Некоторые интерфейсы Ethernet могут пересекаться
      и автоматически отключайте кабель по мере необходимости — удобная функция.

      Стандартная прямая электрическая схема (оба конца одинаковые):

      Выводы прямого кабеля Ethernet для T568A

      Выводы прямого кабеля Ethernet для T568B
      Схема подключения кроссоверного кабеля

      :

      Выводы перекрестного кабеля Ethernet

      + Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T.
      операции, все 4 пары скрещены.

      Как подключить соединительные кабели Ethernet:

      1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
      2. Раскручивайте пары — не раскручивайте их
        помимо того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже
        проблемы, с которыми вы можете столкнуться.
      3. Совместите цветные провода в соответствии со схемами подключения выше.
      4. Обрежьте все провода одинаковой длины, примерно от 1/2 до 3/4 дюйма.
        оставил незащищенными от ножен.
      5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод
        полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и
        будет удерживаться на месте обжимом.
      6. Обожмите штекер RJ45 с помощью обжимного инструмента.
      7. Убедитесь, что провода закончились в правильном порядке и что провода выходят
        к передней части вилки RJ45 и обеспечьте хороший контакт с металлом
        контакты в штекере RJ45
      8. Обрежьте кабель Ethernet до необходимой длины — убедитесь, что
        этого более чем достаточно для ваших нужд.
      9. Повторите вышеуказанные шаги для второго разъема RJ45.

      Как подключить фиксированные кабели Ethernet:

      1. Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, убедившись, что
        оставить лишнее.
      2. На одном конце обрежьте провод до нужной длины, оставив достаточно длины для работы, но не слишком много.
        избыток.
      3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
      4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
      5. Используйте перфоратор, чтобы вставить каждый провод в гнездо.
      6. Повторите вышеуказанные шаги для второго разъема RJ45.

      Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля.
      Так и должно быть, если у вас не получается кабель ethernet, присмотритесь
      на каждом конце и посмотрите, сможете ли вы найти проблему. Часто
      провод оказался в неправильном месте, или один из проводов не контактирует, или
      плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, отрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

      При выборе кабеля Ethernet помните, что конец в конец
      соединение не должно превышать 100 м (~ 328 футов).
      Постарайтесь минимизировать длину кабеля Ethernet,
      чем длиннее становится кабель, тем больше это может повлиять на производительность. Это обычно
      заметно как постепенное снижение скорости и увеличение латентности.

      Примечания:

      Питание через Ethernet (PoE):

      Технология Power over Ethernet была реализована во многих вариантах до того, как IEEE стандартизировал 802.3af. IEEE 802.3af определяет
      возможность питания оконечного устройства напряжением 48 В постоянного тока при токе до 350 мА или приблизительно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, чтобы обеспечить ток до 600 мА или примерно 28,8 Вт, он часто известен как PoE +. Питание осуществляется через две пары кабеля Ethernet. Устройство должно быть способно получать питание от
      пары данных [Режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [Режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для обеспечения мощности до 90 Вт.PoE можно использовать с любым Ethernet
      конфигурация, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только тогда, когда действующая конечная точка PoE
      обнаруживается с помощью пробника низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается
      одним из двух способов: либо сетевой коммутатор хоста обеспечивает питание, либо промежуточное устройство подключается между
      коммутатор и конечные точки и подает питание. Никаких специальных кабелей не требуется.
      обязательный.

      Power over Ethernet Power Delivery

      Подробности протокола:
      10Base-9018-9018

      , CR185 3,125

      Протокол Стандартный Символ
      Кодирование      		 Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемых пар Полоса частот Найквиста (МГц) Минимальная категория кабеля
      IEEE 802.3i Манчестер 10 Нет 1 1 2 10 3
      100Base-TX IEEE 802.3u 9018 ML 186 9018 5 4/5 1 2 62,5 5
      1000Base-T IEEE 802.3ab 4D-PAM5 125 Нет 4 2 2 2 2 2 2 .5 5e (5) 1
      2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC (1723,2048), 64B / 65186, CR185 4 4100 5e 2
      5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 LDPC (64,2023 / L) , CRC8 3,125 4 4 200 6 (5e) 2
      10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 400 6a (6) 9116 3 9116 3 9113

      		 25GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 2000 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 1000 853 4 4
      40GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 3200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1600 8

      		3 9024 Данные Скорость = скорость передачи символов x количество бит данных на символ x количество пар на канал
      Комбинация кодировки символов и кодирования данных определяет, как
      много битов данных на символ.
      1. Предназначен для работы с большинством Ethernet-кабелей Cat 5, спецификаций Cat 5e.
      обеспечить работу 1000Base-T.
      2. Несмотря на то, что они предназначены для Cat 5e / 6, не все кабели можно использовать во всем диапазоне, особенно для 5GBase-T на Cat 5e.
      3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на сокращенном расстоянии.
      4. Дальность 30м.

      Информация о категории кабеля:

      9018

      9018ase

      Категория кабеля Номинальная частота Найквиста
      Полоса пропускания (МГц)      		 Общее использование
      1 Нет Телефонная проводка
      2 1 Телефонная проводка
      3
      4 20 Token-Ring, 10Base-T
      5 100 100Base-TX, 10Base-T
      5e 100Base, 100-Base TX
      6 250 1000Base-T, 100Base-TX
      6a 500 10GBase-T
      7 1 911 600
      7a 1 1000> 10GBase-T
      8 2000 25GBase-T, 40GBase-T

      Возрастающие уровни категорий обратно совместимы.
      Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами
      стандарты.
      1. В проводке категории 7 / 7a не используются разъемы RJ45.

      Связанные материалы для чтения

      Как установить кабельные соединители для витой пары

      В настоящее время витая пара Ethernet Cabling является наиболее распространенной, особенно кабель UTP, для LAN и телефонных установок. Основной метод установки разъемов на витую пару — это опрессовка. Вы используете инструмент, называемый кримпером, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, тем самым выполняя соединение.

      Во-первых, необходимо знать типы коннекторов для витой пары

      Два основных типа разъемов / штекеров используются для подключения кабеля витой пары в установках передачи голоса и данных: разъемы RJ-11 и RJ-45. На рисунке 1 показаны примеры разъемов RJ-11 и RJ-45 для кабеля витой пары . Обратите внимание, что эти разъемы в основном такие же, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. Также обратите внимание, что разъем типа RJ-11, показанный на Рисунке 1, хотя и имеет шесть позиций, сконфигурирован только с двумя металлическими контактами вместо шести.Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного применения требуются только два проводных контакта. И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь позиций сконфигурированы с контактами.

      Фигура 1

      Разъемы

      RJ-11, из-за их небольшого форм-фактора и простоты, исторически использовались как в служебных, так и в домашних телефонных приложениях, и по-прежнему широко используются в домашних условиях. С другой стороны, разъемы RJ-45 из-за количества поддерживаемых ими проводов (всего восемь) используются в основном в приложениях LAN.Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают разъемы RJ-11 и RJ-45.

      Оба типа разъемов изготовлены из пластика с металлическими «пальцами» внутри (как вы можете видеть на Рисунке 1). Эти пальцы вдавливаются в отдельные жилы кабеля витой пары во время процесса обжима. Когда эти пальцы обжимаются и соприкасаются с проводниками в кабеле с витой парой, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.

      Две версии соединителей RJ: многожильный и одножильный

      >> Кабель многожильный витая пара

      Многожильные кабели типа витая пара состоят из множества крошечных волосков медных жилок, скрученных вместе в более крупный провод. Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

      >> одножильные кабели

      Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, однопроводные кабели легче всего соединять, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных кабелей

      .

      Инструменты для опрессовки разъемов

      Первый инструмент, который вам понадобится, — это устройство для зачистки волокон , как показано на Рисунке 2.Он прорежет только внешнюю оболочку кабеля, а не проводники внутри. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки. Их производство и покупка дешевы.

      Фигура 2

      Еще один инструмент, который вам понадобится при установке разъемов на кабель UTP или STP, — это устройство для обжима разъемов кабеля. Инструмент для обжима сетевых кабелей различных стилей позволяет обжимать разъемы на кабелях UTP или STP.На рисунке 3 показан пример обжима, который может обжимать разъемы RJ-11 и RJ-45.

      Обратите внимание на два отверстия для разных соединителей и режущего стержня.

      Рисунок 3

      Последний инструмент, который вы собираетесь использовать, — это тестер кабеля. Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения

      Установка соединителя

      Теперь мы рассмотрим этапы установки разъемов.Обратите особое внимание на порядок этих шагов (показанный на рисунке 4) и обязательно следуйте им.

      Оборудование некоторых производителей может потребовать от вас выполнения немного отличающихся друг от друга шагов. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

      Рисунок 4

      Чек

      Убедитесь, что все проводники контактируют и все контакты обжаты в соответствующих проводниках. Если коннектор не обжался должным образом, отрежьте коннектор и заново подсоедините его.

      Обжимка

      или пайка кабельных разъемов: что лучше?

      Для соединения кабелей используются как опрессовка, так и пайка. Например, кабели Ethernet обычно имеют на концах разъемы RJ-45. Чтобы добавить разъем RJ-45 к кабелю Ethernet, его можно обжать или припаять. Хотя оба метода могут обеспечить высокопроизводительные и долговечные кабельные соединения, они не обязательно должны быть одинаковыми

      .

      Что такое обжим?

      Для обжима используется специальный инструмент, известный как обжимной инструмент, для установки разъема на конец кабеля.Чтобы установить разъем на кабель с помощью обжимного инструмента, вы вставляете разъем в инструмент. Затем вы вставляете оголенный провод на конце кабеля в разъем. Наконец, вы сжимаете ручку обжимного инструмента, после чего разъем присоединяется к кабелю.

      Что такое пайка?

      Пайка, с другой стороны, представляет собой процесс, который включает соединение двух или более объектов с использованием нагретого металла, известного как припой. В отличие от сварки, объекты — в данном случае кабель и разъем — не нагреваются.Вернее, пайка только нагревает присадочный металл. По мере того как присадочный металл, припой, нагревается, он наносится между проводом и разъемом. После охлаждения припой затвердевает, соединяя кабель с разъемом.

      Археологические данные свидетельствуют о том, что пайка существует уже тысячи лет, и некоторые из первых известных примеров произошли в Месопотамии более 5000 лет назад. С тех пор он используется в самых разных областях, включая производство ювелирных изделий, ремонт компьютеров, создание витражей, посуды и кабельных соединений.

      Почему опрессовка превосходит пайку кабельных соединений

      Для кабельных соединений обжим обычно превосходит пайку по нескольким ключевым причинам. Прежде всего, кабельные соединения служат дольше, когда они обжаты, потому что они защищены от проникновения влаги, грязи и мусора. Обжимные инструменты предназначены для создания герметичного уплотнения между кабелем и разъемом. Таким образом, влага, грязь и мусор не смогут добраться до обжатого кабеля.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      © 2025 fsin-dostavka.su — Строительство и ремонт своими руками
