Как утеплить вентиляционную трубу – видео, инструкция

Предисловие. Рассмотрим в данной статье, чем и как утеплить вентиляционную трубу на крыше и для чего следует выполнять данную работу. Для владельцев частных домов все данные вопросы весьма актуальны и они часто задаются вопросом, какие лучше утеплители использовать, чем утеплить вентиляционную трубу на улице. Видео инструкцию по проведению изоляционных работ смотрите в конце этой статьи.

Содержание

1. Нужно ли утеплять вентиляционную трубу на крыше?
2. Где необходимо утеплять вентиляционную трубу?
3. Чем утеплить вентиляционную трубу на улице?
4. Минеральная и каменная вата
5. Пенопласт, пенополиуретан
6. Вспененный полиэтилен и каучук

Нужно ли утеплять вентиляционную трубу на крыше?

Как и чем утеплить вентиляционную трубу

Давайте разберемся, надо ли утеплять вентиляционные трубы на крыше и на чердаке? Для чего выполняется утепление коммуникаций, чем утеплить вентиляционную трубу на улице и трудно ли сделать всю работу самостоятельно? Многие жители частных домов ответят на данные вопросы однозначно, что утеплять вентиляцию необходимо и причина здесь – конденсат.

Без утепления пластиковых труб вентиляции конденсат будет образовываться на внутренней поверхности трубы, и стекать по стенкам, затекая через стыки в перекрытия дома. Отрицательное влияние влажности на вентиляционный канал зависит от материала, из которого он выполнен. При этом в сильные морозы из-за инея просвет трубы может снизиться.

Все дело в том, что теплый воздух содержит в себе много влаги, а зимой при соприкосновении с холодными стенками трубы он охлаждается. При охлаждении водяной пар из воздуха выпадает в виде конденсата на холодных поверхностях. Этот известный всем физический процесс неизбежен, когда теплый воздух доходит до стенок не утепленной вентиляционной трубы на улице или чердаке частного дома.

Где необходимо утеплять вентиляционную трубу?

Вентиляционные выходы на кровле дома

В каких местах нужен слой утеплителя для труб? Ответ на вопрос очевиден: там, где будет происходить охлаждение воздушного потока. Если вентиляция выведена через стену дома, то труба утепляется до дефлектора. Часто вентиляционные трубы идут через не утепленный чердак, здесь утепление коммуникаций начинается от точки, где труба начинает охлаждаться.

Для больших производственных или офисных помещений используют утепленный вентиляционный клапан. Механизм представляет собой регулируемые жалюзи, ограничивающие воздушный поток. При необходимости есть возможность подогревать выходящий воздух, ТЭНы разогревают створки клапана во избежание выпадения конденсата на поверхности.

Но для частных домов и при большой протяженности вентиляции данное решение не подходит из-за дороговизны. Необходимо найти на всем протяжении коммуникаций точку росы – температуру, при которой в воздухе начинает образовываться конденсат. Следующая таблица поможет самостоятельно определить участок воздуховода, где при текущей влажности воздуха начнет выпадать конденсат.

Чем утеплить вентиляционную трубу на улице?

Сделаем обзор утеплителей, которые можно применять для коммуникаций. Теплоизолирующие качества материала, конечно, в приоритете при выборе, при этом утеплитель не должен распространять пламя при пожаре, а его стоимость не должна быть заоблачной. Для тех, кто решил сделать утепление вентиляционной трубы своими руками необходимо выбирать максимально  простой в монтаже материал.

Скорлупа из минваты со слоем фольги

Минеральная и каменная вата

Достоинства материала в дешевизне и пожарной безопасности. Однако ее монтаж достаточно трудоемкий монтаж: коммуникации оборачиваются минеральной ватой, а затем закрываются оцинковкой или фольгой. Каменная вата со временем слеживается, при намокании теряет свои свойства.

Этих недостатков лишена утепленная гофра и вентиляционные трубы из оцинкованной стали утепленные на основе минеральной ваты, однако все трубы вентиляции необходимо будет демонтировать, и перекладывать коммуникации заново.

Пенопластовая скорлупа для труб вентиляции

Пенопласт, пенополиуретан

Разъемная скорлупа из пенополистирола удобна в монтаже: следует просто надеть на трубу половинки теплоизоляции и прижать их, чтобы соединение зафиксировалось. Пенопласт обеспечивает прекрасную теплоизоляцию, не изменяется в размере и не теряет своих изначальных качеств при увлажнении.

Скорлупа для утепления труб может изготавливаться из пеноплэкса и вспененного пластика, что позволит недорого утеплить вентиляционную трубу на улице. После монтажа пенопластовой скорлупы на коммуникациях, ее следует зафиксировать хомутами.

Трубки разного диаметра из пенофола

Вспененный полиэтилен и каучук

В продаже материал представлен в виде трубок различного диаметра, которые легко надеваются на трубу. Материал недорогой, не боится влажности и небольших механических нагрузок.

Одна из разновидностей данного утеплителя – фольгированный пенофол, который можно уложить в несколько слоев при необходимости.

Кроме того, есть современная и надежная трубная изоляция К-Флекс из вспененного каучука для утепления вентиляционных труб в частном доме, которая не боится влаги и низких температур.

Как утеплить вентиляционную трубу в частном доме

Вентиляция в частном доме является обязательным компонентом для поддержания комфортного микроклимата в жилых помещениях. Однако наряду со своими положительными свойствами нередко она является основным источником тепловых потерь. Как утеплить вентиляционную трубу в частном доме, и что для этого лучше всего использовать?

Содержание

1. Актуальность утепления
2. Выбор материала
3. Порядок установки

Актуальность утепления

В процесс эксплуатации на поверхности вентиляционной трубы нередко можно наблюдать небольшой слой льда. Его появление обусловлено разностью температур между материалом изготовления и воздухом, выходящим из жилого дома. В результате этого происходит формирование влаги и появление инея и льда.

Обледенение вентиляционной трубы

Если этот процесс пустить на самотек, то в результате может появиться ряд негативных факторов. Они будут прямым образом влиять не только на целостность и функциональность вентиляции в доме, но также могут отразиться на эксплуатационных свойствах всего здания. Причиной этого является конденсат, который формируется на внутренней стенке трубы. Его постоянное присутствие может привести к следующим последствиям:

• Возникновение коррозийных процессов на оцинкованной поверхности. Со временем это может привести нарушение герметизации системы вентиляции;
• Уменьшение проходного диаметра трубы. Ее постепенное обледенение уменьшает фактический диаметр вентиляционного отверстия. В результате этого снижаются показатели воздухообмена;
• Воздействие на стены дома. Вода может проникать в структуру стен и межэтажных перекрытий. Это станет причиной повышения влажности, что скажется на общем состояние дома.

Вопрос утепления вентиляционной трубы рекомендуется решать еще на стадии возведения здания. Однако это не всегда возможно. Нередко требуется установить теплоизоляционный слой на уже функционирующую систему.

Выбор материала

Утеплитель для вентиляции

В первую очередь необходимо правильно подобрать теплоизоляцию. Она должна обладать рядом свойств, которые впоследствии отразятся на эксплуатационных качествах вентиляционной системы. Также нужно учитывать стоимость материалов и трудоемкость монтажа.

Приоритетом при выборе является степень теплоизоляции. Основное назначение утеплителя заключается в максимальном приближении температуры на поверхности трубы к степени нагрева теплого воздуха, выходящего из дома. Только так можно избавиться от появления конденсата. Для этого можно использовать целый ряд материалов:

• Базальтовая вата. Оптимальный вариант для обустройства уже готовой или только устанавливаемой вентиляции. Ее волокнистая структура может полностью повторяет формы воздушного канала. Недостатком является гигроскопичность — базальтовая вата постепенно впитывает в себя влагу. Для защиты необходим монтаж наружного гидроизоляционного слоя;
• Скорлупа из пенопласта. Она изготавливается только для труб круглого сечения и определенного диаметра. Преимуществом является простота монтажа, хорошие теплоизоляционные качества, водонепроницаемость (подробно утеплитель скорлупа описан здесь). Аналогичными качествами обладает пенополипропилен. Он отличается лишь более плотной структурой;
• Вспененный полиэтилен. Это эластичный полимерный материал, который можно приобрести в рулонах или в виде мягкой скорлупы. Некоторые модели имеют клейкую основу для простоты монтажа.

Одним из параметров выбора определенного типа теплоизолятора является толщина материала. Для средних регионов России достаточно установить теплоизоляцию толщиной от 20 до 50 мм. Чем ниже температура зимой, тем больший слой утеплителя необходимо монтировать на систему вентиляции.

Порядок установки

Способ монтажа утеплителя напрямую зависит от выбранного материала. Для крепления базальтовой ваты применяется скотч. При установке уже готовой пенопластовой скорлупы особое внимание уделяется герметизации соединительных швов.

Не обязательно монтировать теплоизолятор на всю вентиляционную систему. Важно обеспечить должный уровень защиты от воздействия отрицательных температур на определенных участках трубопровода:

• Выход вентиляции на крышу. Здесь происходят наибольшие тепловые потери;
• Прохождение магистрали через неотапливаемое помещение. Чаще всего это относится к чердаку;
• Зоны прямого контакта трубы и наружной стены здания.

Во всех остальных случаях монтаж утеплителя не обязателен. Важно периодически проверять возможное наличие конденсата на внутренней поверхности. Если же он появляется даже после герметизации воздуховодов — понадобится дополнительный слой утеплителя.

Поделиться с друзьями

нормы и правила по утеплению воздуховодов

Вентиляция относится к коммуникациям, монтаж которых планируется на стадии создания проекта строительства частного дома. Это обусловлено элементарными гигиеническими требованиями. Без правильного воздухообмена комфортное проживание просто невозможно.

Расскажем, как утеплить вентиляционную трубу, чтобы обеспечить ее нормальную работу зимой. Из представленной нами статьи вы узнаете, какие теплоизоляционные материалы соответствуют современным требованиям. Разбираемся, как выбрать оптимальный вариант утепления.

Заинтересованные домашние мастера найдут краткую инструкцию по монтажу теплоизоляционного барьера. Те, кто решит самостоятельно обогреть вытяжку, получат проверенную на практике информацию. Соблюдение наших рекомендаций – залог успешного результата.

Содержание статьи:

• Назначение теплоизоляции воздуховодов
• Технические характеристики материалов
• Обзор лучших современных утеплителей
  • Вариант №1 — минеральная вата
  • Вариант №2 — Вспененный полиэтилен
  • Вариант №3 — Пенопласт и пенопласт
  • Вариант №4 — Пенополиуретан напыляемый
• Выводы и полезное видео по теме

9 0030 Назначение теплоизоляции воздуховодов

устройство вентиляционных каналов и воздуховодов подчиняется техническим правилам, диктующим выбор труб, их размещение, способы соединения и обязательную теплоизоляцию, если коммуникации проходят по неотапливаемым участкам.

Вентиляционные трубы проходят через все пространство дома: начинаются в подвале, который часто используется как техническое или подсобное помещение, и заканчиваются над крышей.

Не все комнаты в доме отапливаются. Часто в подвале и на чердаке устанавливается низкая температура, из-за чего возникают проблемы, главные из которых – теплопотери и образование конденсата.

Схема вентиляции в частном доме. Если пренебречь теплоизоляцией чердака и крыши, то придется приложить больше усилий для утепления воздуховодов, расположенных под крышей

Правила устройства вентиляции изложены в СНиП 41-01-2003 . Там вы можете найти информацию об отоплении и кондиционировании воздуха в целом.

Теплоизоляция воздуховодов бытовой вентиляции выполняет 4 функции:

Галерея изображений

Фото

Характеристика № 1 — Снижение теплопотерь

Функция № 2 — Предотвращение образования конденсата

Характеристика № 3 — Огнестойкость 9000 3

Функция № 4 — Снижение шума и вибрации

Каждая из этих функций очень важна. Например, конденсат может создать большие проблемы для владельцев дома. Влага, образующаяся на наружных стенках труб, вызывает коррозию металла и в короткие сроки может привести к полной замене некоторых вентиляционных секций. На чердачных стенах образуется плесень, разрушающая древесину, устанавливается неприятный запах.

Не менее опасен внутренний конденсат. Влага просачивается сквозь стенки труб в жилые помещения, а также вызывает негативные последствия: повышает общий уровень влажности, вызывает деформацию деревянной мебели и отделки, появление грибка и плесени, плохое самочувствие жильцов.

График зависимости коэффициента теплопроводности современных обогревателей для вентиляции от температуры воздуха в неотапливаемых и жилых помещениях

И перепад температур в спальнях, и посторонние шумы, мешающие спать — все это результат охлажденный . Если вам знакомы эти проблемы, то вы можете справиться с ними самостоятельно, утеплив воздуховоды. И для начала нужно правильно выбрать теплоизоляционный материал.

Спецификации материалов

Чтобы утеплитель прослужил долго, не отсырел раньше времени, не покрылся плесенью и выполнял все возложенные на него задачи, он должен обладать следующими качествами.

Одной из важнейших характеристик является коэффициент теплопроводности , выраженный в Вт/м•°С. От этого зависит степень охлаждения воздуха в трубах. Производители, учитывая разные условия монтажа, выпускают теплоизоляционные материалы различной толщины и плотности.

В таблице представлены популярные строительные материалы, используемые для теплоизоляции воздуховодов. Используя приведенные выше данные, мы можем определить зависимость коэффициента теплопроводности от плотности и толщины материала

Вторым важным параметром является паропроницаемость . Если воздуховоды склонны к образованию конденсата, он в первую очередь проникает в утеплитель и увеличивает его влажность, что увеличивает теплопроводность.

Если для утепления вы выбрали пористые, волокнистые материалы, легко впитывающие влагу, позаботьтесь о дополнительной пароизоляции. Самый простой вариант – обернуть утепляемый участок полиэтиленовой пленкой

Следующая характеристика акустические характеристики . Воздух движется внутри каналов, вызывая вибрации и шум. Работающий вентилятор также генерирует звуковые волны. Они передаются по воздуху и жесткой конструкции воздуховода в окружающее пространство и создают дискомфорт жильцам дома.

Для минимизации шума нужно учитывать конструктивные особенности воздуховодов, делать их прямыми, с минимальным количеством поворотов. Значительно снизить шум можно также с помощью звукопоглощающей изоляции.

Не упускайте из виду такое качество как биологическая устойчивость . Чем меньше материал подходит для образования колоний плесени, размножения различных микроорганизмов, тем дольше он прослужит, а вместе с ним сохранится структура других строительных материалов, таких как дерево или бетон.

Плесень вызывает не только разрушение природных материалов, но и негативно влияет на самочувствие. Если вы планируете разместить на чердаке жилое помещение, обеспечьте нормальную температуру и уровень влажности.

Для теплоизоляционного материала важен такой параметр, как рабочая температура . У разных обогревателей она разная, но диапазон от -35°С до +60°С можно назвать средним.

И еще одна характеристика — санитарно-гигиенические свойства . Теплоизоляция не должна распространять ядовитые, вредные газы. С этой точки зрения ценятся материалы, содержащие компоненты природного происхождения, например, войлок или минеральная вата.

Обзор лучших современных обогревателей

На российском рынке представлены все виды теплоизоляционных материалов, начиная от пенополистирола и стекловаты, которые используются все реже и реже, заканчивая удобными растворами для напыления.

Подбор материалов для Строится с учетом конкретных экологических условий, нюансов монтажа и финансовых возможностей.

Рассмотрим, как изолировать домашние выхлопные трубы, проходящие в холодильных камерах. Мы предлагаем четыре варианта теплоизоляции, которые подходят для самостоятельного использования. Их характеристики соответствуют требованиям и стандартам, а с установкой справится даже новичок в строительном деле.

Вариант №1 — минеральная вата

К минеральной вате относятся совершенно разные категории утеплителей из стеклянных, базальтовых и шлаковых волокон. Стекловата считается наименее эффективным и дешевым материалом, который при многих достоинствах имеет не меньше недостатков.

Стекловата обладает отличными звукопоглощающими и теплоизоляционными свойствами, относительной прочностью и пожаробезопасностью — рабочая температура до +450°С. Она эластична, проста в монтаже

Но, к сожалению, этот бюджетный вариант может включать в себя вредные фенолформальдегидные смолы, крайне гигроскопичен, требует пароизоляции, а через 3-4 года теплоизоляционная функция теряется примерно на 50%.

Из-за недостатков стекловата ушла в прошлое, а ее место заняла базальтовая или каменная вата. Представлен в двух монтажных решениях: в виде матов (более тонкие – рулоны) и оболочек, часто фольгированных.

Оболочка больше подходит для утепления труб малого диаметра, вентиляционные каналы на чердаке часто оборачивают рулонной минеральной ватой.

Прочность, высокая устойчивость к биологическим воздействиям и меньшая гигроскопичность базальтовой ваты объясняются тем, что она производится из расплавленных горных пород

Преимущества:

• негорючий, огнестойкий материал, рабочая температура — до +1000°С;
• Коэффициент теплоизоляции — в среднем до 0,038 Вт/м•°С;
• длительный срок службы;
• минимальная деформация.

Недостатки:

• недорогие сорта могут содержать вредные связующие вещества;
• выше стоимости стекловаты.

Способ крепления цилиндров и рулонных изделий различен. Цилиндры или обечайки состоят из 2-х частей, которые скрепляются замковым соединением. Для усиления фиксации швы проклеивают строительным скотчем.

Для повышения тепло- и пароизоляционных свойств выпускается оболочка из фольги. Рекомендуем использовать этот вид минеральной ваты для помещений с повышенной влажностью — чердаков и холодных подвалов

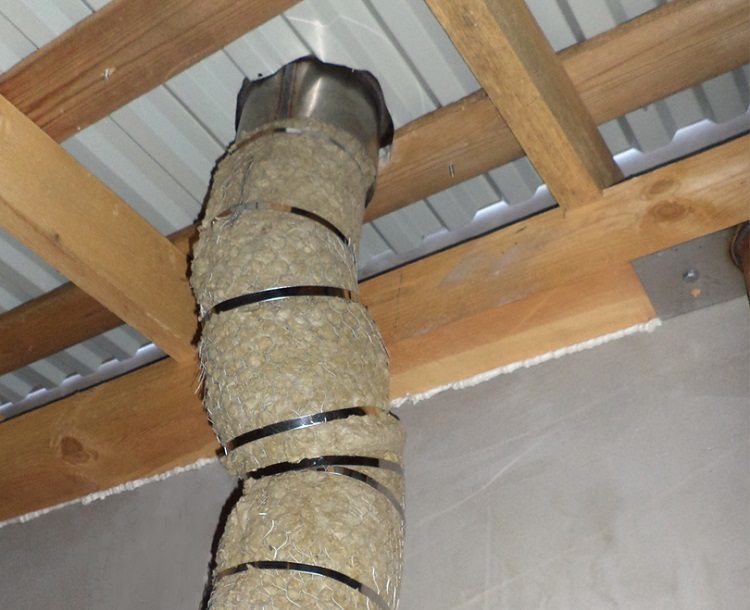

Базальтовая вата в виде матов или рулонов монтируется по-разному.

Порядок действий:

• Измерьте участок трубы, требующий изоляции.
• Отрежьте кусок теплоизоляции подходящего размера.
• Оберните трубу минеральной ватой внахлест, как одеяло. Если изоляция тонкая, можно обернуть в несколько слоев.
• Закрепите «одеяло» строительным скотчем, обмотав трубу спиралью по всей длине. Вместо ленты можно использовать отожженную проволоку.

Для вентиляционных каналов прямоугольного сечения применяют другой способ: «посадить» маты или плиты на специальный клей.

Вариант №2 — Вспененный полиэтилен

Этот материал настолько хорош, что его выпуском занимаются многие производители. Утеплитель можно найти под марками «Изолон», «Пенолон», «Тепофол». Вспененный полиэтилен чем-то напоминает поролон, но отличается крупными ячейками и техническими характеристиками.

Можно найти различные разновидности, среди которых — фольга, покрытая слоем алюминиевой фольги. Его преимущества – максимальная защита от влаги, сохранение тепла.

Примером фольгированного вспененного полиэтилена является Пенофол. Фольгирование производится с одной или двух сторон — во втором случае увеличивается отражательная способность изоляционного материала

В зависимости от марки и толщины материал имеет коэффициент теплопроводности 0,031-0,051 Вт/м•°С, рабочая температура — от -65°С до +100°С, водопоглощение до 1%, срок эксплуатации — 10 лет.

Преимущества:

• прочность и износостойкость;
• эластичность, простота монтажа;
• устойчивость к химическим и биологическим воздействиям;
• легкие;
• возможность многократного использования.

Недостатки:

• класс горючести — 2Г, плавление происходит при температуре выше +100°С;
• высокая степень дымообразования — D3;
• экологически вреден, разлагается in vivo 200 лет.

Мы рекомендуем использовать сшитый полиэтилен, который отличается от несшитого полиэтилена более высокими техническими характеристиками. Согласно европейским требованиям использование несшитых (газовспененных) сортов запрещено.

Утеплитель устанавливается по инструкции и практически не отличается от монтажа других рулонных материалов.

Вариант №3 — Пенополистирол и пенопласт

С пенопластом знакомы многие — его до сих пор используют в упаковке бытовой техники для предотвращения поломок при транспортировке. Это полимерная вспененная масса, очень легкая за счет большого количества газа в ячейках.

Пена жесткая, поэтому имеет вид пластин различной толщины или оболочек из 2-х или 3-х секций. При монтаже части оболочки соединяются замком шип-паз

Пенополистирол — экструдированный пенополистирол, при производстве которого используются те же исходные материалы, что и для производства пенопласта. Он имеет улучшенные характеристики и стоит дороже. Разницу между этими двумя материалами можно увидеть в таблице:

Пенополистирол лучше сохраняет тепло и дольше служит, кроме того, его используют для изготовления удобных чехлов для круглых труб.

Преимущества:

• легкий вес;
• устойчивость к биологическому воздействию;
• низкая стоимость.

Недостатки:

• класс горючести — Г3/Г4;
• вредный для здоровья дым;
• возможность изоляции только круглых труб.

При установке ракушки из нужно знать некоторые «странности» материала, особенно при использовании клея. Пенопласт плавится от обычных клеевых растворов, поэтому для дополнительной фиксации нужно приобрести специальный клей. Как вариант, используйте скотч или полимерную монтажную ленту.

Вариант №4 — напыляемый пенополиуретан

Если раньше напыляемые материалы для утепления трубопроводов и других конструкций применялись только в промышленности, то сейчас их активно применяют в частном домостроении, например, для теплоизоляции воздуховодов.

Пенополиуретан для бытовых нужд продается в небольших баллончиках. Распыление производится с помощью форсунки, при этом можно регулировать горизонтальное или вертикальное направление

Теплопроводность материала 0,019-0,04 Вт/м•°С, горючесть Г1, срок службы около 20 лет. Границы рабочих температур широкие — -160°…+150°С.

Преимущества:

• максимальное прилегание изоляции к воздуховодам;
• отсутствие швов и «мостиков холода»;
• теплоизоляция конструкций даже самой сложной конфигурации;
• высокоскоростное приложение.

Недостатки:

• высокая цена;
• необходимы навыки распыления;
• при монтаже обязательна защита — комбинезон, очки, респиратор.

Специальная подготовка материала трубы не требуется. Утепление в виде пенопласта можно наносить как на отдельные трубы заранее, до их монтажа, так и на готовую конструкцию.

Пена застывает достаточно быстро, поэтому старайтесь совершать движения осторожно. Слой изоляции должен быть однородным, равномерно распределенным, без утолщений и «проплешин»

Порядок работы:

• Надеть защитную одежду, защитную маску и защитные очки.
• Прикрепите держатель к баллону, вставьте насадку.
• Поверните насадку в нужное положение — для горизонтального/вертикального нанесения изоляции.
• Для нанесения пены на открытые участки трубопровода движениями вверх/вниз, влево/вправо и т. д.
• Проверьте, нет ли «залысин».

В результате правильного напыления на поверхности труб должен появиться плотный прочный полимерный слой.

Кроме перечисленных материалов, для утепления вентиляционных каналов применяют вспененный синтетический каучук и ПИР-плиты. Покупаются и изолированные трубы – но это встречается реже и в основном практикуется на промышленных объектах.

Добавим, что современные материалы для теплоизоляции воздуховодов безопасны и полностью готовы к эксплуатации. Но убедиться, что товар сертифицирован и соответствует требованиям безопасности, все же не помешает.

Выводы и полезное видео по теме

Опыт крепления пластиковых труб на чердаке:

Применение напыляемого полинорового утеплителя:

Как происходит монтаж самоклеящегося утеплителя Изолон:

9 0357

Сейчас вы знаете, как можно самостоятельно утеплить вентиляцию в частном доме и какие материалы подходят по всем стандартам. Но не забывайте, что правильный выбор материала не решит всех проблем: нужно правильно и без ошибок установить теплоизоляцию.

Перед работой рекомендуем убедиться, что система вентиляции работает на полную мощность, не загрязнена, не требует ремонта и переделки. Если неприятности возникают из-за ошибок при монтаже труб, никакое утепление не поможет.

У вас есть информация по теме статьи, которой стоит поделиться с посетителями сайта? Есть ли в вашем арсенале известные только вам технологические тонкости? Пишите комментарии, пожалуйста, в блоке ниже, задавайте вопросы и публикуйте фотографии.

правила и порядок утепления труб

Грамотное устройство системы вентиляции предполагает утепление воздуховодов. В противном случае они обречены постоянно покрываться конденсатом, нанося непоправимый вред. Исходя из этого, вопрос, как утеплить вентиляцию на холодном чердаке, очень важен, ведь именно там есть все предпосылки для накопления влаги внутри труб.

Расскажем все о назначении и особенностях устройства теплоизоляции вентиляционной системы. Разберем все варианты утепления воздуховодов с использованием материалов разной структуры и назначения. Домашние мастера, желающие самостоятельно провести работы, найдут у нас подробное руководство.

Содержание статьи:

• Аргументы по вентиляционной изоляции
• Где утеплить вентиляционную трубу?
• Теплоизоляционные материалы для труб
  • Основные критерии выбора
  • Стекловата для вентиляционной изоляции
  • Особенности применения базальтовой ваты
  • Вспененный полиэтилен для вентиляционной изоляции
  • Применение вспененного синтетического каучука
  • Пенопласт как утеплитель для вентиляции трубы
  • Экструдированный пенополистирол – множество защитных свойств
  • Теплоизоляция PirroVentiDuct для вентиляции
• Порядок утепления вентиляции на холодном чердаке
  • Особенности утепления минеральной ватой
  • Утепление вентиляции на холодном чердаке с пенополистирол
  • Утепление цилиндрами
• Выводы и полезное видео по теме

Аргументы по вентиляционному утеплению

Процесс накопления конденсата внутри неизолированной вентиляционной трубы неизбежен. Это следствие столкновения теплых и холодных воздушных потоков. В немалой степени выпадению конденсата способствуют сбои в работе системы и отклонения от правил эксплуатации помещений.

По трубам стекает как влага, осевшая на конструкциях, так и конденсат, осевший на стенках воздуховодов. Через любые протечки на стыках они будут попадать на полы и стены. Из-за них утеплитель пола намокает, в результате чего его теплоизоляционные качества снижаются минимум наполовину.

При отрицательной температуре появляется иней, а внутренний диаметр трубы уменьшается. Не только разрушается материал, но и создаются хорошие условия для жизни плесени. Это грозит жильцам дома частыми респираторными заболеваниями и аллергическими реакциями.

Чтобы не создавать предпосылок для точки росы, т.е. превращения водяных паров, содержащихся в воздухе, в воду, воздуховоды на холодном чердаке должны быть утеплены

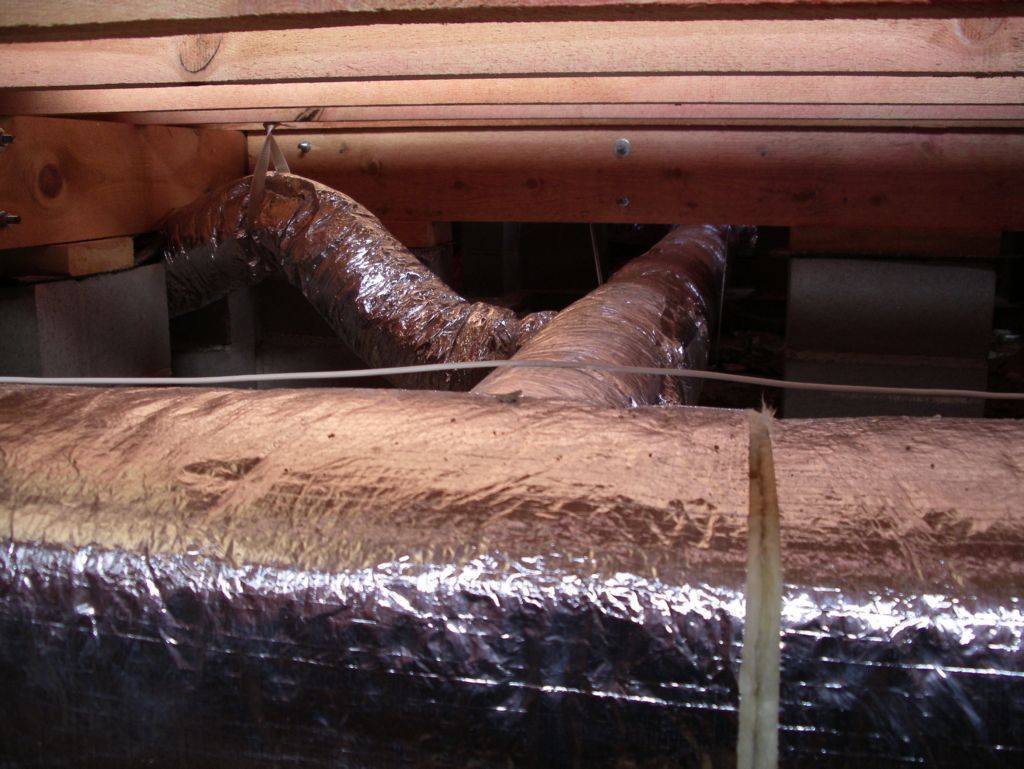

Вентиляция на неотапливаемом чердаке особенно нуждается в утеплении. Здесь существенна разница между температурой воздуха внутри системы и стенок трубы.

Не требует дополнительного утепления, только тканевая система воздухораспределения. На паропроницаемой поверхности текстильных труб не образуется конденсат, а так как каналы сухие, в них не селятся микроорганизмы.

Насыщенность паром прямо пропорциональна температуре. Чем она выше, тем больше пара в воздушных массах. Даже минимальное изменение температуры снижает способность воздуха удерживать в себе воду в виде пара. По этой причине при охлаждении воздуха на выходе из вентиляционного канала скапливается конденсат.

Где изолировать вентиляционную трубу?

Обязательное утепление необходимо в местах, где возникает перепад температур. В помещениях, где контактирует теплый и холодный воздух, наиболее обильно появляется конденсат. Вот точка росы. При проектировании изоляции вытяжных каналов в первую очередь рассчитывается положение этой точки.

Задача состоит в том, чтобы переместить его как можно ближе к розетке. Идеально, когда зона смешения холодных и теплых воздушных потоков вынесена за пределы дома.

Так как это редкость, то на вентиляционной трубе, которая пересекает холодный чердак и далее выходит на крышу, утеплению подлежит зона прохода через перекрытие верхнего этажа или чердака. Саму трубу утепляют по всей длине до самого вывода на крышу.

При принудительной вентиляции количество конденсата, оседающего на наружных стенках вентиляционного канала, прямо пропорционально его длине. Это влияет на это явление и установку функции. В помещениях большой площади помимо труб утепляют и вентили.

Во избежание создания предпосылок для точки росы, т.е. превращения водяных паров, содержащихся в воздухе, в воду, воздуховоды на холодном чердаке должны быть утеплены и установлены вентиляционные устройства

Утепленный клапан имеет вид регулируемых жалюзи . Последние ограничивают проход и немного повышают температуру подаваемого снаружи воздуха, так как в конструкции присутствуют трубчатые нагреватели.

Скорость воздуха, подаваемого через клапан, регулируется рычагами или системой электропривода. Обогрев лопастей клапанов нагревательными элементами необходим для предотвращения их обледенения. Это незначительно изменяет температуру массы приточного воздуха.

Теплоизоляционные материалы для труб

После определения точки росы и выполнения необходимых расчетов остается вопрос, чем можно утеплить вентиляцию на чердаке и по каким критериям оценивать материал. Качественная теплоизоляция возможна при условии правильного выбора утеплителя, его толщины, учета влажности воздуха внутри и снаружи, перепада температур.

Основные критерии выбора

Существует три основных критерия выбора изоляционного материала:

• уровень теплопроводности;
• уровень пожарной безопасности;
• цена материала.

Рассмотрим самые популярные теплоизоляционные материалы, присущие им достоинства и недостатки. Наиболее популярны утеплители на основе минерального волокна. В эту группу объединяют вату из шлаковых, стекловолоконных, базальтовых нитей, тонко удлиняющихся в период плавления.

Базальт, он же камень, вата отличается как характеристиками, так и стоимостью. Шлак вреден для здоровья, и его лучше не использовать.

Стекловата для вентиляционной изоляции

Стекловата наиболее востребована среди материалов на основе минеральных волокон.

Основным материалом для производства стекловаты являются отходы стекольной промышленности. Со своей задачей она справляется достаточно эффективно, легко принимает необходимую форму

Коэффициент теплоизоляции от 0,03 до 0,052 Вт/м⁰. Теплоизолятор имеет длинные волокна, переплетенные таким образом, что образуется оболочка, напоминающая кокон, удерживающий в себе воздух.

Положительные технические характеристики материала следующие:

1. Толщина волокна — 3-15 мкм, длина — от 15 до 50 мм.
2. Хорошее поглощение шумовой вибрации и акустического шума благодаря равномерному распределению волокон. Этот показатель для утепленных конструкций колеблется в пределах 35-40 дБ.
3. Огнестойкость от NG до G1. Хотя в материале присутствуют связующие смолы, он не является самовоспламеняющимся. Без изменения структуры стекловата выдерживает температуру до 250⁰.
4. Устойчивость к механическим воздействиям. Ранние аналоги этого утеплителя не отличались хорошей устойчивостью к механическим воздействиям. Современные образцы обладают достаточной прочностью, хорошей эластичностью.
5. Показатель паропроницаемости стекловаты составляет 0,6 мч/Па, что почти в 2 раза выше, чем у базальта.
6. Суточная сорбционная гидратация — менее 1,7%.
7. Материал обладает хорошей биологической стабильностью. В нем не селятся грызуны, не размножаются плесневые грибки.
8. Без потери качественных характеристик стекловату можно сжать в 6 раз. После расширения эластические волокна возвращаются в исходное положение.
9. Средняя плотность 11-25 кг/мᶾ, но у разных производителей показатель может отличаться.

Если не допускать намокания, качественный утеплитель не дает усадки при длительной эксплуатации.

Жесткость ваты зависит от плотности. Под воздействием влаги теплопроводность материала увеличивается. Для впитывания меньше влаги производители добавляют в состав гидрофобизаторы

Минусом является повышенная ломкость волокон. Работать со стекловатой допустимо только с применением средств защиты. Чтобы тончайшие острые фрагменты волокон не попадали в окружающее пространство, необходима надежная изоляция слоя утеплителя. Защита необходима и для того, чтобы нейтрализовать разрушительное воздействие солнечных лучей на стекловату.

Кроме того, стекловата имеет относительно короткий срок службы — около 10 лет. При выборе утеплителя для вентиляционных труб холодного чердака обязательно следует поинтересоваться, есть ли на товаре заключение о соответствии его гигиеническим и санитарно-эпидемиологическим требованиям.

Круглые вентиляционные рукава утеплены минеральной ватой. с квадратным сечением – материал в виде пластин. Вентиляционный канал предварительно оборачивают и фиксируют металлической проволокой или синтетической лентой. Второй приклеен.

Особенности применения базальтовой ваты

Этот материал является усовершенствованным минеральным утеплителем. Он состоит из расплавленных базальтовых волокон. Выпускают его в виде плит и матов. Для круглых вентиляционных каналов готовые утеплители изготавливаются в виде цилиндров, покрытых изоляцией — фольгой. Есть изделия без теплоизоляционного слоя.

Вата базальтовая — негорючий материал. Температура, которую он может выдержать, составляет 1000⁰. Толщина изоляционного слоя каменной ваты не меняется со временем

Коэффициент теплоизоляции материала 0,034-0,038 Вт/м⁰. Дешевые бренды, содержащие формальдегидные смолы, могут быть опасны для здоровья человека. В более дорогом утеплителе в качестве связующих используются совершенно безвредные биополимеры. Цена базальтовой ваты выше по сравнению с аналогом из стекловаты.

Вспененный полиэтилен для вентиляционной изоляции

Применение вспененного полиэтилена на круглых и квадратных воздуховодах на чердаке является простым и недорогим вариантом изоляции.

Существует несколько разновидностей этого материала:

1. Обычный. К этой категории относятся поролон (сшитый пенополиэтилен), изолон и другие. Его использование предельно просто – воздуховод оборачивается кусками материала и закрепляется скотчем.

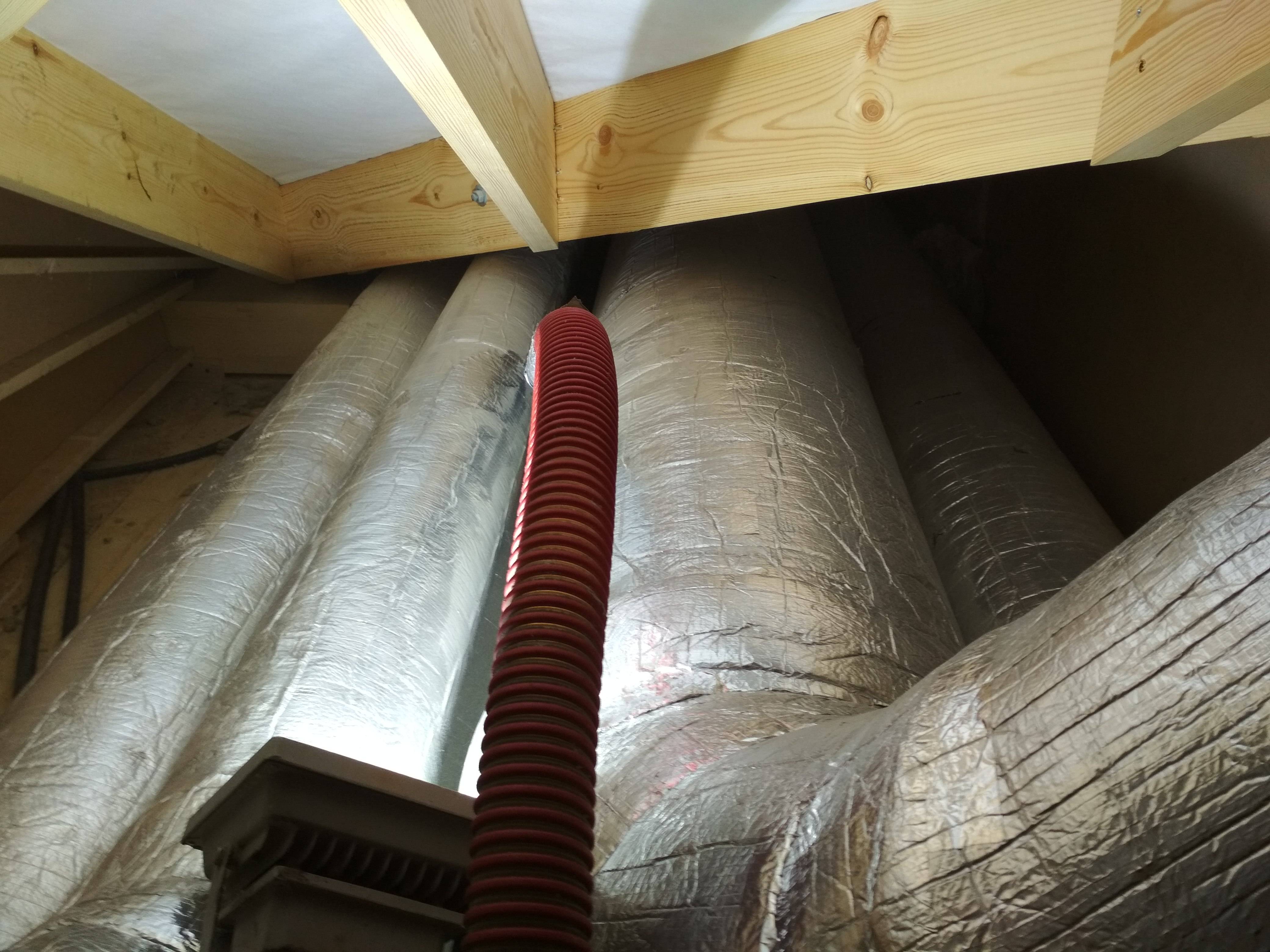

2. Фольга. Этот утеплитель покрыт с одной стороны слоем фольги, предназначенной для отражения тепла и отталкивания влаги. Поступает в продажу под разными названиями: тепофол тип А и Б, пенофол, мосфол, фаралон, ультрафлекс. Соедините этот изолятор специальным клеем или алюминиевой лентой. 9№ 0012

Изоляция поставляется в виде рулонов определенной длины. Среди предложений самоклеящиеся варианты. Их тыльная сторона покрыта клеем, что значительно упрощает и ускоряет монтаж.

Для труб изготавливают теплоизоляцию, выполненную в виде оболочки, это позиции, называемые термофлекс, энергофлекс, другие. Представляет собой готовую оболочку в виде цилиндра, закрывающую коммуникации.

Коэффициент теплопроводности вспененного полиэтилена зависит от его марки и находится в пределах 0,031-0,051 Вт/м⁰.

Материал прочный, эластичный, устойчивый к агрессивным химическим веществам, легкий, простой в монтаже, умеренно горючий (класс Г2). По дымообразующей способности относится к классу Д3, т.е. образует при горении большое количество дыма. Он не относится к экологически чистым материалам, так как срок его разложения составляет двести лет.

Изоляция из пенополиэтилена имеет показатель водопоглощения 0,2-1%. Эксплуатируется в диапазоне рабочих температур -60-+100⁰ и имеет срок службы до 10 лет

В зависимости от способа производства различают 2 вида вспененного полиэтилена:

• ПЭС или сшитый;
• НПЭ или несшитый (газовая пена).

Первый по всем параметрам превосходит второй, но и цена его выше. НПЭ характеризуется запахом газа. По этому признаку его можно отличить от несшитого полиэтилена. Среди недостатков, присущих пенополиэтилену, его высокая горючесть, низкая механическая прочность и устойчивость к УФ-излучению.

Использование вспененного синтетического каучука

Эта изоляция, состоящая в основном из закрытых пор, по внешнему виду похожа на сшитый пенополиэтилен. В отличие от последнего, обладает повышенной гибкостью. Технология монтажа такая же, как и для ПЭС. Та же форма выпуска — маты, листы, рулоны, цилиндры, но срок службы в три раза больше.

Резиновые баллоны имеют внутренний диаметр 5-300 мм и толщину стенок 5-150 мм. Для облегчения монтажа трубы большого и среднего диаметра имеют продольное сечение.

В изолированной зоне стык герметизируется клеем. Коэффициент теплопроводности 0,024-0,038 т/м⁰. Не меняет своих характеристик в диапазоне рабочих температур -200/+175⁰.

Закрыто-пористая структура вспененного синтетического каучука делает его отличным звукоизолятором. Он поглощает около 60% шума. Этот утеплитель прост в использовании.

Возможно применение материала в помещениях, к которым предъявляются повышенные санитарно-гигиенические требования. Вспененный каучук влагостоек, устойчив к плесени, относится к самозатухающим материалам.

Температура воспламенения выше 300⁰. По теплопроводности, паропроницаемости, теплопроводности и герметичности резиновые смеси превосходят аналоги вспененного полиэтилена и пенополиуретана.

Пенопласт в качестве изоляции для вентиляционных труб

Пенопласт представляет собой вспененную массу пластика, содержащую большой объем газа. Это жесткий материал в виде труб, состоящих из 2-3 частей и соединенных при помощи пазогребневого замка или пластин. Плитами утепляют только квадратные трубы.

К достоинствам пенопласта можно отнести малый вес, устойчивость к гниению, простоту использования, невысокую цену, срок службы до 25 лет. Коэффициент теплопроводности колеблется в пределах 0,032-0,05 Вт/м⁰. В течение 30 дней водопоглощение составляет 4%. При изгибе предел прочности находится в пределах 0,07-0,2 кгс/м². Температуры эксплуатации — -50/+75⁰.

Пенопласт, как утеплитель, имеет следующий недостаток: через имеющиеся в его структуре поры может проходить жидкость. В результате снижаются теплоизоляционные свойства и морозостойкость.

Пенопласт – это обычный пенополистирол. Он привлекателен для грызунов, легко воспламеняется и выделяет токсины при горении. Для монтажа нужен специальный клей, любой другой может вызвать расплавление материала.

Экструдированный пенополистирол — множество защитных свойств

При производстве экструдированного пенополистирола используются те же исходные материалы, что и при производстве пенопласта. Однако именно благодаря специфической технологии получается материал, не имеющий в структуре пор и каналов, в которые может проникнуть влага.

По тем же причинам лучше сохраняет тепло. Выпускают его в виде жестких труб или пластин, поступающих в продажу как ЭППС, Техноплекс, снабженных шипо-пазовыми замками. Имеет длительный срок службы – до 50 лет.

В структуре экструдированного пенополистирола практически отсутствуют каналы и поры, способные пропускать воду/воздух/тепловые волны. 30-дневное водопоглощение составляет 0,4%. Диапазон рабочих температур от -50⁰-+75⁰. Характеризуется достаточной прочностью на изгиб – 0,4-1 кгс/м².

Теплоизоляция PirroVentiDuct для вентиляции

ПИР-панели – теплоизоляция нового поколения с жесткой ячеистой структурой. Производится из вспененного полиизоцианурата. Две стороны пластины PIR покрыты слоями фольги. Срок службы, заявленный производителями, составляет 50 лет. Материал устойчив к гниению, умеренно горюч, но при горении выделяет токсичные вещества.

Прямые и фасонные элементы воздуховода на основе плит PIR получают путем раскроя последних с последующей склейкой заготовок специальным контактным клеем.

PirroVentiDuct – это материал, одновременно являющийся теплоизоляционным и конструкционным. Из него делают надежные, функциональные секции для системы вентиляции, не требующие дополнительного утепления

Теплопроводность материала 0,021 Вт/м/м. Скорость водопоглощения находится в пределах 1%. Прочность плит на сжатие составляет 120 кПа.

Порядок утепления вентиляции холодного чердака

Все теплоизоляционные мероприятия выполняются по нормам, регламентированным СНиП 2.04.14-88. Здесь дана четкая инструкция, где и как организовать вентиляционную изоляцию.

При монтаже теплоизоляционного слоя следует соблюдать главное правило: утеплитель следует крепить как можно плотнее, чтобы не было зазоров между вентиляционным каналом и утеплителем. Монтаж каждого из материалов имеет свои особенности.

Особенности утепления минеральной ватой

При утеплении минеральной ватой нельзя забывать, что она гигроскопична.

Этот факт накладывает отпечаток на порядок работ:

1. Трубопровод холодного чердака обматывается гидроизоляционной мембраной, не оставляя зазоров и щелей.
2. Намотка минеральной ваты внахлест, с нахлестом предыдущих полос. Толщина слоя должна соответствовать СНиП.
3. Поверх утеплителя наматывается слой гидроизоляции.
4. Вся конструкция стягивается специальными бандажами.

Прямоугольную трубу можно утеплить минеральной ватой в матах. Сначала вырезают заготовки необходимых размеров, и, обложив их трубой, стягивают вязальной проволокой, хомутом или скотчем.

При работе со стекловатой необходимо помнить о личной безопасности. нельзя допускать попадания частиц в дыхательные пути, в глаза

В наружных углах воздуховодов с установкой утеплителя есть определенные трудности, сразу добиться необходимой герметичности не удастся. Поэтому по окончании устройства основного теплоизоляционного покрытия оставшиеся зазоры заполняются кусками материала.

Утепление вентиляции холодного чердака пенополистиролом

Если материал в виде плит, значит, можно изолировать их прямоугольными воздуховодами. Технология утеплительных работ такая же, как и при укладке минеральной ваты. Единственным отличием является дополнительное гидроизоляционное устройство. Решение принимается исходя из плотности теплоизоляционного материала.

Так, в случае применения ППС-40 гидроизоляция необходима, а при применении ППС-60 гидроизоляция необязательна. Плиты необходимо стыковать плотно, щели и зазоры необходимо заполнить монтажной пеной.

Теплоизоляция с цилиндрами

Специальные оболочки для изоляции вентиляции изготавливаются из многих утеплителей:

• минеральная вата;
• пенополиуретан;
• пенополистирол;
• полиэтилен.

Применяются, если используются для вентиляции круглых труб. Существует несколько разновидностей такой теплоизоляции:

• неразъемная с продольным сечением;
• двух-, трех-, четырехсекционные.

Баллоны подбираются по диаметру воздуховода. Чем больше сечение трубы, тем из большего количества деталей состоит оболочка. Если это цельный цилиндр, то его вскрывают по разрезу и надевают на воздуховод.

Для установки пенного баллона не требуется специальных знаний. Монтаж заключается в сжатии частей изоляции и закреплении соединения

Цилиндр удобен в качестве изоляции для прямых участков. В местах поворота воздуховода работать не будет. Коврики используются в этих областях. Среди изоляционных материалов этого типа наименьшую стоимость имеют минеральная вата, полистирол и полиэтиленовые баллоны. Самый дорогой вариант – это оболочка из поролона.

Очень удобный вариант утепления вентиляции своими руками – самоклеящийся утеплитель, т.е. пенофол марки «С». С одной стороны фольга, с другой – полиэтиленовая пленка с нанесенным на нее клеевым составом.
