Чертеж дефлектора: Дефлектор цаги: конструкция и способ изготовления

Category: Разное

Содержание

особенности расчета и изготовления своими руками

Автор Евгений Апрелев На чтение 5 мин Просмотров 16.5к.
Обновлено

Практически весь жилищный фонд, который строился до конца прошлого века, оснащался вентиляционными системами с естественным побуждением. Не секрет, что такая вентиляция имеет массу положительных качеств, но очень зависима от погоды. Летом, при минимальном перепаде давления в помещениях и на улице, тяга в воздушных каналах практически прекращается, а нередко и вовсе «опрокидывается». Некоторые погодные факторы можно использовать на благо работы вентиляционной системы при помощи несложного приспособления под названием дефлектор ЦАГИ.

[contents]

В этой публикации будет детально изучен Цаги, который был разработан Центральным аэрогидродинамическим институтом.

Принцип действия и назначение приспособления

Дефлектор ЦАГИ применяется для увеличения тяги. Причем, тяги не только в вентиляционной системе, но в дымоходах. Есть еще несколько полезных качеств у этого приспособления:

  • Дефлекторы защищают и вентиляционные шахты от попадания в них мусора, птиц и мелких грызунов.
  • Они препятствуют попаданию атмосферных осадков в системы вентиляции и дымоотведения.
  • Эти приспособления часто используют в качестве искрогасителей.
  • Дефлектор ЦАГИ защищает оголовок трубы от разрушения.

Принцип действия этих приспособлений основан на законе Бернулли. Воздушный поток, создаваемый ветром, огибает конструкцию дефлектора цаги, внутри которой создается зона пониженного давления. Это снижает воздействие атмосферного воздуха на воздушные массы, находящиеся в вентиляционном канале и способствует всасыванию воздуха зоной разряжения из вентиляционного или отопительного канала. Таким образом, это приспособление способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более наглядно показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.

Как устроен дефлектор цаги

Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.

  1. Патрубок крепится на оголовок вентиляционной трубы.
  2. усеченный конус, который узкой частью крепится к патрубку.
  3. Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
  4. Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения . На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

  • d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
  • 1,25d – широкая часть диффузора.
  • 1.2d – высота кольца.
  • d/2 – расстояние от узкой части диффузора до нижней границы кольца.
  • 1.2d + d/2 = высота всего диффузора.
  • 2d – диаметр кольца.
  • 1,7d – ширина зонта.

Процесс изготовления дефлектора

Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

Диффузор

  1. следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
  2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.

  3. После чего ее необходимо вырезать, используя ножницы по металлу.

    При резке металла образуются острые края. Для предотвращения травм используйте перчатки и очки.

  4. Соедините края изделия с нахлестом в 10 мм, просверлите отверстия и зафиксируйте края заклепками.

После всех манипуляций получилась самая сложная деталь – диффузор. Но на этом расчет дефлектора цаги еще незакончен.

Кольцо

Для расчетов вам потребуются рассчитать некоторые данные.

  1. По условиям чертежа, два диаметра воздушного канала = диаметр кольца. После чего следует рассчитать длину окружности по знакомой формуле p=2πR и прибавить для соединения 20 мм. Это будет длина заготовки.
  2. По условию, ширина кольца равняется 1,2 d. Для расчета следует диаметр воздушного канала умножить на 1,2. Полученное значение будет шириной кольца.
  3. Перенесите полученные значения на лист оцинковки и вырежьте заготовку. После чего ее необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
  4. Просверлите отверстия и закрепите концы заготовки заклепками.

Зонт

Прежде всего, необходимо вычертить круг на листе оцинковки. Так как критичных размеров на чертеже не дано, то следует сделать его так, чтобы он по диаметру был 1,7-1,9d. Перенесите диаметр кольца на металл, и от центра круга проведите два радиуса так, чтобы угол между ними составлял 30°. Вырежьте этот сегмент и соедините края так, чтобы получился конус со значением диаметра в промежутке 1,7-1,9d. Края зафиксируйте заклепками.

Кронштейны

В качестве кронштейнов можно использовать полоски оцинковки, шириной 15-20 мм. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт.

В изготовлении дефлектора ЦАГИ, в принципе нет ничего сложного, но если вы не владеете инструментом, то лучше всего изготовление такого полезного приспособления доверить профессионалам.

Делаем дефлектор для дымохода своими руками. Чертежи

Для нормальной работы отопительного аппарата необходима нормальная тяга. Чтобы ее обеспечить, нужно установить дымовой канал. Однако труба не всегда обеспечивает оптимальную тягу, в силу многочисленных факторов. Это можно предотвратить при помощи установки специального устройства под названием “дефлектор на дымоход”.

Принцип работы устройства

Крышные дефлекторы устанавливаются в вентиляционный канал или на дымоходную трубу, с целью увеличения тяги. Если грамотно подобрать диаметр и размеры, а также изготовить защитный корпус, то КПД отопительного прибора можно увеличить до 20%. Кроме того, такое устройство выполняет защитную функцию, предотвращая попадание в трубу мусора, пыли и атмосферных осадков.

Принцип работы заключается в том, что когда воздух ударяется о конус, создается определенное разряжение, в результате чего в дымоходной трубе увеличивается сила тяги.

Разновидности дефлекторов

Данное устройство используют достаточно давно, и за это время было разработано множество конструкций, основными из которых являются:

  • Дефлектор Григоровича.
  • ЦАГИ.
  • Вращающийся дефлектор, который имеет шарообразную форму.
  • Волпер.
  • Дефлектор в виде звезды Шенард.

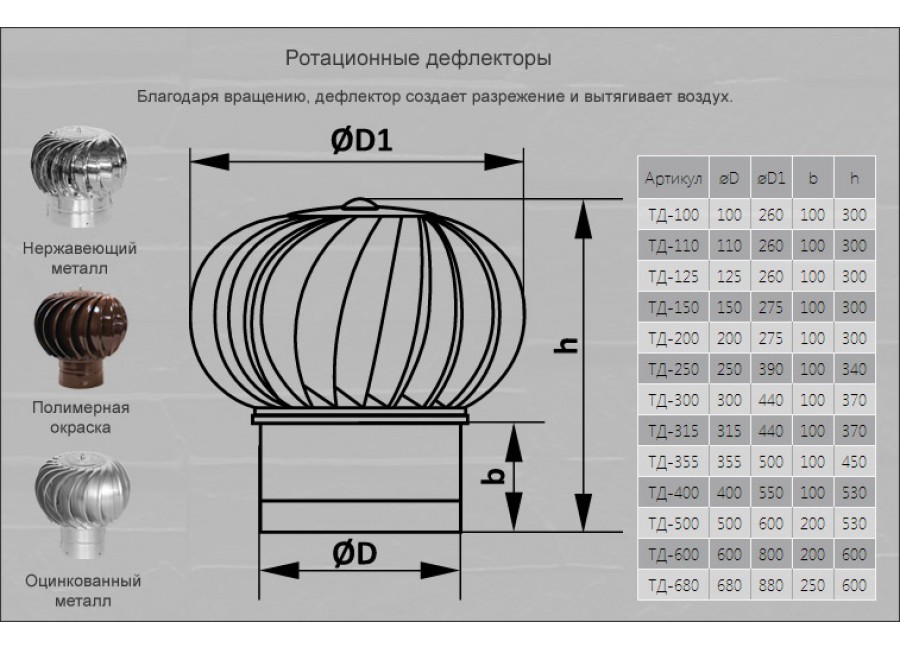

  • Ротационный дефлектор.
  • Астато.

Чаще всего используется модель ЦАГИ, так как данный вариант является универсальным и подходит для монтажа на любой дымоходный, вытяжной или вентиляционный канал.

Структура дефлектора


Практически все устройства имеют схожую структуру и состоят из нескольких элементов. Нужен следующий список:

  • Патрубок.
  • Конус устройства.
  • Внешний вращающийся турбо цилиндр, который называется диффузора.
  • Специальный колпак-зонтик в виде конуса.
  • Кронштейн, предназначенный для фиксации зонтика.

Обычно, все элементы изготавливаются из оцинкованных железных листов. Но некоторые производители предлагают дефлекторы, которые покрываются специальным пластиковым раствором или защитной эмалью, их устанавливают в вентиляционный или вытяжной канал, так как из них не выходит горячий воздух.

Расчет дефлектора

Когда нужно изготовить дефлектор на дымоход своими руками, то в первую очередь следует подготовить расчет и грамотный чертеж, с указанием всех основных размеров. Для этого можно воспользоваться специальной таблицей, которую можно найти на просторах сети Интернет. Однако в некоторых случаях нужны индивидуальные размеры, тогда расчет делается по следующей формуле:

  • Ширина диффузора = 1,6 X диаметр.
  • Длина устройства = 1,2 X диаметр.
  • Ширина зонтика = 1,7 X диаметр.

Такой расчет позволяет нарисовать необходимый чертеж. После чего нужно подготовить все материалы и инструменты:

  • полосу металла;
  • болты;
  • оцинкованные листы;
  • хомут;
  • необходимый набор ключей;
  • электрическую дрель;
  • ножницы;
  • болгарку;
  • аппарат для сварочных работ;
  • рулетку.

Теперь цокольный дефлектор нужно собрать из подготовленных элементов.

Изготовление устройства

Принцип работы дефлектора заключается в усилении тяги. Чтобы он выполнял эту функцию, после того, как будет сделан расчет, необходимо правильно собрать устройство и установить его. Для этого нужно выполнить следующие этапы:

  1. Для начала рекомендуется нарисовать на картоне детали по размерам: внешний корпус цилиндрической формы, зонтик, диффузор. После этого вырезать лекала и обвести их уже на листе металла.
  2. Затем элементы нужно вырезать при помощи специальных ножниц.
  3. Все детали соединяются болтами, специальными заклепками и сварочным аппаратом.
  4. Чтобы закрепить колпак-зонтик нужно вырезать из металла несколько полос, которые будут выступать в качестве кронштейна, они крепятся с наружной стороны корпуса.
  5. После этого к колпаку необходимо прикрепить обратный конус.

После подготовки всех элементов, дефлектор собирается и устанавливается на дымоходную трубу.

Монтаж дефлектора

Такое защитное устройство нужно устанавливать на металлический дымоход любого диаметра. Для этого необходимо следовать определенной инструкции:

  • При помощи болтов к дымоходной трубе присоединяется нижний цилиндр, и надежно фиксируется.
  • Затем, с помощью подготовленных хомутов, на него крепится верхний цилиндр, который на профессиональном языке называется диффузор.
  • На кронштейны крепятся обратный корпус и колпак.

Специалисты рекомендуют установить под колпаком обратный конус. Это следует сделать для того, чтобы защитный дефлектор смог выполнять свою функцию при ветре, который проходит по низу. Важно понимать, что в том случае, если дымоходная труба большого диаметра, то нужно установить растяжки для более надежной фиксации устройства. Если не получается сделать правильный расчет, можно обратиться за помощью к специалистам.

Дымоход и вентиляция играют значимую роль в работе отопительных и обогревательных агрегатов. Поэтому нужно обеспечить их нормальное функционирование. Для этого на трубу нужно обязательно установить цокольный дефлектор, чтобы избежать возможных проблем в будущем.

Дефлектор на дымоход своими руками: чертежи и размеры

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Разновидности дефлекторов на трубу дымохода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы путем анализа имеющихся видов.

По конструкции различаются несколько видов рассматриваемого устройства:

  • «Вольпер» (имеет достаточно простую конструкцию и круглую форму)

  • дефлектор на дымоход Григоровича (по виду напоминает беседку)

  • шаровидный (название говорит само за себя)

  • дефлектор н-образного типа

  • «Шенард» (выпускается в форме звезды)

  • ЦАГИ

  • Двойной

  • «Дефлектор-Флюгер»

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1. 8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

  • Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.

  • По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.

  • При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

  1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.

  2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.

  3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.

  4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.

  5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Что такое дефлектор на дымоход видео обзор

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

расчет, виды флюгеров, устройство и чертежи колпаков и козырьков, инструкция по изготовлению с фото и видео

Для безотказной работы абсолютно любой печи нужен хороший приток воздуха и вывод газов, то есть тяга. Эти качества обеспечиваются грамотно сконструированными дымоходами. Такие факторы, как: ветер, атмосферные осадки, мусор забивающий дымоход, сильно ослабляют тягу и убавляют производительность печи. В такой ситуации самым простым и надёжным решением является установка дефлектора, к тому же его несложно сделать своими руками.

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма. Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки. Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Дефлекторы не рекомендуют ставить на выходы из газовых котлов. Причина в том, что зимой из-за низкой температуры выходящих потоков, на горизонтальных частях трубы скапливается конденсат и появляются сосульки, явно ухудшающие тягу. Дефлектор же этому ухудшению только способствует. Поэтому для газовых генераторов ставятся простые зонтики для предохранения от попадания мусора, листьев и осадков.

Какие виды флюгеров есть

Существует несколько разных видов и конструкций. Вот некоторые:

  • ЦАГИ
  • Дефлектор Григоровича
  • Круглый «Волпер»
  • Н — образный дефлектор
  • Шаровидный вращающийся (подходит для устройств работающих на газу)

Виды дефлекторов

Какая из этих систем эффективнее зависит от климата, скорости ветров и подбирается индивидуально.

Конструкция и принцип работы

Стандартно в устройстве используются три элемента.
1. Цилиндр.
2. Диффузор.
3. Зонтик.
Принцип работы наглядно проиллюстрирован на картинке:

Принцип работы

Как сделать флюгер на дымоход своими руками: инструкция с чертежом

Перед тем как приступать к производству, нужно начертить чертёж будущего дефлектора и приготовить нужный инструмент и материалы:

  • Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
  • Ножницы по металлу или болгарка с отрезным кругом.
  • Дрель.
  • Заклёпочник с заклёпками (болты с гайками).
  • Картон для шаблона.
  • Чертёж.

Чертеж дефлектора ЦАГИ

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Внутренний диаметр дымохода dВысота дефлектора HДиаметр диффузора D
120144240
140168280
200240400
400480800
5006001000

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу.

  • Совет: при низовом ветре необходимо под зонтиком установить обратный конус, он будет рассекать потоки воздуха с дымом и выводить сразу наружу

Видео: изготовление колпака на трубу дымохода своими руками

Последовательность производимых действий:

  1. Сначала рисуем детали на картоне в натуральный размер.
  2. Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
  3. Элементы из картона кладём на металл и обводим маркером.
  4. Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.
  5. Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).
  6. По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).
  7. Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.
  8. В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.
  9. Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
  10. Собираем воедино диффузор и зонтик.
  11. Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Фотогалерея: поэтапное изготовление дефлектора

Особенности применения

  • Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
  • Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
  • Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Видео: самостоятельное изготовление дефлектора ЦАГИ

Совет: Дефлектор будет работать на полную силу в том случае, если будет сконструирован по определённым пропорциональным размерам. Установка дефлектора связана с высотными работами, безопаснее и легче это делать вдвоём и обязательно со страховкой. Если вам не по силам самостоятельная установка, то лучше пригласит профессионалов, имеющих опыт по установке этих полезных устройств.

Хорошая тяга в дымоходе — это прежде всего безопасность жильцов и значительно продлённый ресурс полезной работы отопительной системы дома. Сделав дефлектор своими руками вы значительно сэкономите семейный бюджет и приобретёте полезные умения.

Оцените статью:

Поделитесь с друзьями!

принцип работы, расчёт и изготовление своими руками

Для полноценного функционирования любой печи, котла нужна хорошая тяга. Очень часто из-за ветра, атмосферных осадков и мусора, дымоход забивается и, соответственно, тяга ухудшается. Но решение такой проблемы есть — достаточно установить дефлектор. О том, что такое и для чего нужен дефлектор для дымохода, мы расскажем в этой статье.

Дефлектор для дымохода

Устройство и принцип действия

Дефлектор — аэродинамическое устройство, которое монтируется сверху над вентиляционным каналом, дымоходом. Его роль заключается в усилении тяги.

Стандартный дефлектор для дымохода состоит из цилиндра, диффузора, защитного колпака. Также устройство снабжается кольцевыми отбоями, находящимися внизу, вокруг диффузора.

В основе функционирования данного прибора лежит закон Бернулли. Суть его заключается в том, что чем с большей скоростью движется воздушный поток при изменении поперечного сечения канала, тем ниже статическое давление в этом сечении.

Таким образом, установленный сверху дымовой трубы дефлектор, является преградой для воздуха. В момент, когда ветер соприкасается со стенками цилиндра, он лишается своей силы и распадается на большое количество маленьких воздушных потоков, мощность которых очень низкая. Некоторые из них движутся по корпусу и смешиваются с дымом, который выводится из трубы. Благодаря такому процессу, тяга в дымоходном канале становится больше. Еще одна важная функция дефлектора состоит в том, что он не позволяет попадать в канал мусору, снегу, дождю.

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Расчет дефлектора для дымохода

Хотите изготовить дефлектор на дымоход своими руками? Тогда первое, что необходимо сделать — это произвести расчет и сделать чертеж, где будут четко указаны все размеры.

За основу расчет надо взять внутренний диаметр дымоходной трубы (d) и используя специальную таблицу надо выбрать высоту дефлектора (H) и ширину диффузора (D).

Чертеж дефлектора

Таблица подбора размеров дефлектора

Внутренний диаметр, мм (d)Высота дефлектора, мм (H)Ширина диффузора, мм (D)
120144240
140168280
200240400
400480800
5006001000

Если нужно размера в таблице вы не нашли, можно рассчитать самостоятельно, взяв за основу следующие параметры:

  • высота устройства должна быть 1,6-1,7 d;
  • ширина диффузора — 1,2-1,3 d;
  • ширина колпака — 1,7-19 d.

d является внутренним диаметром дымохода.

Осуществляя изготовление дефлектора для дымохода своими руками, нужно строго соблюдать эти пропорции. Если вы создадите устройство, не соответствующее указанным показателям, то навряд ли оно будет успешно функционировать.

После того, как нарисуете все чертежи, надо обзавестись всеми необходимыми инструментами и материалами. Вам понадобятся: рулетка, ножницы по металлу, сварочный аппарат, болгарка, электродрель, листы оцинкованного железа, болты с гайками, рожковые ключи, хомут, металлическая полоса.

Как сделать своими руками

Итак, важно в четкой последовательности выполнять все этапы:

  1. В первую очередь карандашом надо нарисовать детали дефлектора: внешний цилиндр, диффузор и колпак. Важно чертить все строго по размерам.

    2. Можно выполнить лекала из картона в натуральную величину и затем просто обвести их по контуру на металле.

  2. Затем, используя ножницы, надо вырезать из металла все детали.
  3. На следующем этапе приступаете к соединению всех деталей. Это осуществляется посредством сварки, заклепок или небольших по размеру болтов.
  4. Из металлической полосы нужно вырезать кронштейны для закрепления колпака.

    5. Чтобы расходовать материал экономично, можно разрезать полоску из стали вдоль на небольшие тонкие полосы.

  5. Далее кронштейны фиксируются к внешней поверхности конусного диффузора.
  6. На заключительном этапе к колпаку прикрепляется обратный конус.

Подобный чертеж и схема изготовления своими руками подходят для дефлектора Григоровича. Таким же способом можно изготовить Н-образный дефлектор на дымоход своими руками.

Чтобы устройство работала максимально эффективно надо знать, как правильно установить дефлектор на дымоход. Рассмотрим подробно монтаж.

Если вы не знаете как сделать чертежи дефлектора на дымоход своими руками, то обратитесь к специально обученным людям или приобретите уже готовую модель.

Монтаж дефлектора на дымоход

Подобное устройство должно устанавливаться на металлический дымоход любого диаметра. Для этого нужно строго соблюдать правила:

  1. Используя болты, на трубе дымохода надо закрепить нижний цилиндр и хорошо его зафиксировать.
  2. Далее, посредством заранее подготовленных хомутов, надо установить верхний цилиндр (диффузор).
  3. После этого на кронштейн надевается корпус и колпак.

Специалисты советуют под колпаком разместить обратный конус. Это необходимо для того, чтобы дефлектор мог хорошо справляться со своей основной задачей при ветре, проходящем снизу.

Типы крепления дефлектора на дымоход

Подводя итог стоит еще раз отметить, что система вентиляции и дымоход играют очень значимую роль в хорошей работе отопительных устройств. Поэтому ответ на вопрос: зачем нужен дефлектор на дымоход? — очевиден. Устройство имеет очень важное предназначение, позволяет эффективно функционировать всей отопительной системе.

Дефлектор на дымоход своими руками, флюгер: чертежи

Краткое содержание

Вне зависимости от того, какой выбран тип теплового оборудования и теплоносителя, каждая система обязательно должна оснащаться дымоходом. Качество тяги обеспечивает соответствующее качество отопления в помещении. Тем не менее, даже правильно установленный дымоход может не выполнять своих основных функций.

Следовательно, во избежание каких-либо сложных ситуаций, а также для обеспечения бесперебойного функционирования отопительной системы, используется дефлектор на дымоход.

Для чего необходим дефлектор

Принцип действия дефлектора

Создание достаточного уровня тяги, которая сможет выводить продукты горения от печной камеры сгорания – это главный аспект в момент выполнения расчетов основных параметров дымохода.

Как правило, для этого необходимо подобрать требуемый диаметр канала, размер и форму сечения, соответствующий материал, а также высоту трубы.

Сильный ветер может подавать поток воздуха в канал и, таким образом, препятствовать полноценному выходу отработанных газов. Подавления тяги считается недопустимым, поскольку в этот момент выхлоп котла не в состоянии преодолеть сопротивление и через трубу поступает назад в помещение.

Важно! Максимальная эффективность дефлектора своими руками наблюдается в том случае, когда устройство оборудуется на дымоходную печную трубу с непрямым каналом.

Особенности функционирования дефлектора

Дефлектор-вентиляционный – чертеж

Дымоходный дефлектор – это специальная конструкция, размещение которой выполняется на конце дымоотводной трубы. Отметим, что при условии грамотного подбора габаритов и вида дефлектора, можно добиться роста показателя КПД отопительного оборудования (примерно на 20%).

Более того, дефлектор обеспечивает отличную защиту дымохода от попадания в него мусора, разного рода атмосферных осадков и т.д.

В данном случае рекомендуется использовать именно дефлектор на дымоход, который с помощью силы ветра исключает негативные последствия и создает дополнительную тягу.
Следовательно, принцип функционирования данного устройства будет следующим:

  • воздушные потоки создают зону разрежения, благодаря тому, что огибают наружную сторону конструкции;
  • увеличение скорости ветра обеспечивает увеличение разрежения;
  • разрежение провоцирует увеличение тяги на конце дымоходной трубы.

Самостоятельное изготовление дефлектора

Прежде чем начать изготавливать дефлектор своими руками, выполняются все расчеты изделия, и рисуется чертеж с точным указанием размеров и габаритов. Как правило, для проведения соответствующих расчетов за основу берется внутренний диаметр дымоотводной трубы и данные, представленные в таблице ниже.

Данные для правильного подбора размера дефлектора

Таблица подбора размеров дефлектора
[ads-mob-1][ads-pc-1]


Дефлектор ЦАГИ из металлочерепицы

Важно! В тот момент, когда дефлектор на дымоход изготавливается своими руками, необходимо строго придерживаться указанных пропорций. В противном случае, несоблюдение данным соотношениям приведет к тому, что устройство будет плохо функционировать.

После того, как будут выполнены все расчеты, можно начинать изготавливать составляющие конструкции своими руками.

Карандашом рисуем детали дефлектора: цилиндр внешний, флюгер на дымоход, диффузор. Рисунок необходимо выполнять строго по размерам.

Популярные разновидности дефлекторов

Используя специальные ножницы по металлу, приступаем к вырезке всех элементов и деталей: нижний цилиндр, обратный конус, диффузор и колпак. Далее, соединяем все детали с использованием сварки, заклепок и болтиков.

Для того чтобы закрепить колпак, вырезаются металлические кронштейны. Разрезая металл вдоль на тоненькие полосы, можно обеспечить значительную экономию материала.

Закрепление кронштейнов для обустройства колпака следует выполнять к наружной стороне конусного диффузора. Далее, к колпаку выполняется крепление обратного конуса.

Поэтапный процесс монтажа дефлектора

Для обустройства самодельного дефлектора на трубу, необходимо использовать резьбовые шпильки и кусок трубы. Отметим, что диаметр отверстия трубы должен быть чуть больше диаметра дымоотвода. На конец трубы, при этом отступая от среза примерно 15 см, по окружности обозначаются места просверливания под крепежи. Далее, точно такие метки устанавливаются и на широкой стороне диффузора.

Схема работы флюгера-дефлектора

Далее, просверливаются специальные устья в трубе и диффузоре, после чего необходимо примерить детали. Чтобы верхние и нижние отверстия в точности совпадали между собой, установку крепежей следует выполнять максимально ровно.

Шпильки надеваются сквозь устья, и выполняется их фиксация гайками непосредственно с двух сторон, как на трубе, так и на диффузоре. Закручивать гайки необходимо аккуратно и равномерно – это поможет избежать деформации конструкции дефлектора.

Дефлектор – схема устройства

Конструкция подымается на крышу, трубу одевают на дымоотвод, после чего закрепляют хомутами. Необходимо следить, чтобы на данном участке не было никаких зазоров между деталями, следовательно, хомут рекомендуется затянуть максимально плотно. Кроме этого, стык по периметру можно будет обработать специальным герметиком для обеспечения термостойкости изделия.

Как правило, дымоотводные и вентиляционные системы играют немаловажную роль в качественном обустройстве общих коммуникаций помещения. Именно такие конструкции, как дефлектор для дымоотвода своими руками, обеспечивают стабильную и бесперебойную работу данных систем. Более того, убирается проблема слабой тяги или полного ее отсутствия.

В момент выбора дефлектора с флюгером необходимо учитывать, что подшипникам обязательно необходима регулярная смазка, иначе конструкция не сможет полноценно вращаться. Также не стоит допускать обледенения конструкции или же сбивать лед, при условии его появления.

[ads-pc-2][ads-mob-2]

Видео: Дымник-флюгер Duck and Dog

Для чего предназначен дефлектор цаги и как его можно изготовить

Содержание статьи

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

Дефлекторы цаги

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Вернуться к содержанию ↑

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Дефлектор цаги

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Вернуться к содержанию ↑

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

  • Как уже было сказано, это усиление вытяжки;
  • Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
  • Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Вернуться к содержанию ↑

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

  • Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
  • Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
  • Патрубок или обечайка. Это внешняя часть устройства;
  • Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
  • Ножки для крепления колпака;
  • Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Вернуться к содержанию ↑

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.
Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

  • Форма дефлектора;
  • Материал изготовления;
  • Размеры дефлектора;
  • Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.
Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Размеры дефлектора цаги

№внутренний диаметр,мм
(d)		высота дефлектора, мм
(H)		ширина диффузора, мм
(D)
1120144240
2140168280
3200240400
4400480800
55006001000

В этой таблице приведены размеры, обозначение которых можно увидеть на следующем изображении:

Обозначение размеров дефлектора цаги

Поскольку в таблице представлены далеко не все возможные варианты размеров, то проводя расчет, в рассмотрение следует взять следующие правила:

  • Оптимальной высотой для изделия считается та, которая вписывается в интервал от 1,6 до 1,7 от d;
  • Ширина диффузора должна лежать в пределах от 1,2 до 1,3 d;
  • Ширина защитного колпака – от 1,7 до любого удобного значения от d.

Итак, когда расчет сделан, то можно приступить к проектированию. Чертежи для себя лучше выполнять в большом масштабе.

Если опыта работы с металлом нет, и нет уверенности в правильности всех расчетов, то лучше тренироваться в изготовлении на картоне. Сперва из него вырезаются все детали. А уже потом эти детали, как клише, накладываются на лист металла и вырезаются.

Что касается скрепления деталей между собой или отдельных частей в деталях, то делать это можно при помощи болтов с гайками или же клепок.

Все операции с металлом лучше производить при помощи болгарки или ножниц по металлу. При этом не стоит забывать и про технику безопасности – работать необходимо только в перчатках и защитных очках.

Вернуться к содержанию ↑

Делаем дефлектор цаги своими руками

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Редактирование дефлекторного шкива — Центр поддержки и поддержки Bricsys

Для этого руководства вам потребуется лицензия BricsCAD Platinum .

  1. Откройте файл Geared_Traction_Machine_2_PMI_assembly.dwg из Geared_Traction_Machine_2_PMI_assembly.zip.
  2. Выберите Geared_Traction_Machine_2_PMI в обозревателе Mechanical.
  3. Щелкните Открыть () в контекстном меню.
  4. Нажмите кнопку инструмента Form Component () на сборке Assembly | Изменить панель ленты.
  5. Выберите Дефлекторный шкив .
  6. Выберите центральную точку передней грани дефлекторного шкива в качестве базовой точки компонента.
  7. Сохраните файл как Deflector_Sheave_2.dwg .
  8. Выберите Deflector_Sheave_2 в браузере Mechanical.
  9. Щелкните Открыть () в контекстном меню.
  10. В раскрывающемся меню «Слои » на главной странице | Layers панели ленты, выберите слой «0» и щелкните Color .
  11. Измените цвет на 40 и нажмите кнопку ОК .
  12. Переключитесь на вид Спереди в виджете LookFrom, щелкнув нижний треугольник.
  13. Убедитесь, что опция Select Faces в диалоговом окне настроек включена (кнопка Select Faces () на панели Home | Setting на ленте).
  14. Используя окно выбора зеленого пересечения, выберите канавки на новом дефлекторном шкиве.Используйте клавишу CTRL, чтобы изменить метод выбора.
  15. Удалите канавки на новом шкиве дефлектора.
  16. Использование Выберите такой же или меньший радиус скругления () на панели Solid | Выберите панель на ленте, выберите все скругления на дефлекторном шкиве.
  17. Удалите все сопряжения.
  18. Откройте файл Deflector_Sheave.dwg.
  19. Нажмите кнопку Копировать с базовой точкой () на главной странице | Панель редактирования ленты.
  20. Введите 0,0,0 в качестве базовой точки.
  21. Выберите Deflector Sheave и нажмите Enter .
  22. Переключитесь на файл Deflector_Sheave_2.dwg .
  23. Нажмите кнопку инструмента Вставить () на главной странице | Панель редактирования на ленте.
  24. Введите -300,0,0 как точку вставки.
  25. Переключитесь на вид Спереди в виджете LookFrom, щелкнув нижний треугольник.
  26. Используя синее окно внутри рамки выбора, выберите боковые грани дефлекторного шкива. Используйте клавишу CTRL, чтобы изменить тип выделения.
  27. Выберите Move () из раздела Model Quad .
  28. Переместите грани влево, введите расстояние 12 и нажмите Enter .
  29. Выберите левую грань внутренней части колеса.
  30. Выберите Solid Extrude () из раздела Model Quad .
  31. Переместите грань вправо, введите расстояние 10 и нажмите Введите .
  32. Выберите левую грань внешней части колеса.
  33. Щелкните Та же область, обращенная к () на твердом теле | Выберите раздел ленты.
  34. Выберите Push / Pull () из раздела Model Quad .
  35. Переместите курсор мыши влево.
  36. Введите расстояние 17 и нажмите Введите .
  37. Использование Одинаковые грани области () кнопка выберите 2 внутренние цилиндрические грани дефлекторного шкива.
  38. Переключитесь на вид Left в виджете LookFrom, щелкнув левый треугольник.
  39. Выберите Push / Pull () из раздела Model Quad .
  40. Совместите с внутренней цилиндрической поверхностью исходного шкива дефлектора (или введите расстояние 234 ) и нажмите Введите .
  41. Выберите внешнюю грань нового дефлекторного шкива.
  42. Выберите Push / Pull () из раздела Model Quad .
  43. Совместите с внешней поверхностью исходного шкива дефлектора (или введите расстояние 262. 5 ) и нажмите Введите .
  44. Переключитесь на вид Спереди в виджете LookFrom, щелкнув нижний треугольник.
  45. Убедитесь, что параметр « Привязать к центру » в диалоговом окне «Настройки» включен (кнопка «Привязать к центру» () на панели Home | Entity Snaps на ленте).
  46. Повторите шаг 15 для выбора граней канавок на исходном дефлекторном шкиве.
  47. Щелкните Copy Faces () из раздела Model Quad .
  48. Выберите центральную точку на левой грани исходного дефлекторного шкива в качестве базовой точки (нажмите SHIFT, чтобы зафиксировать динамическую ПСК).
  49. Выберите центральную точку на левой грани нового дефлекторного шкива в качестве точки вставки (нажмите SHIFT, чтобы зафиксировать динамическую ПСК).
  50. Удалите оригинальный шкив дефлектора. Это больше не нужно.
  51. Убедитесь, что параметр Выбрать кромки в диалоговом окне «Параметры» включен ( Инструменты кнопки «Выбор кромок ()» на панели Home | Настройка на панели ленты).
  52. Выберите кромки, как показано на рисунке ниже, и выберите Fillet () из раздела Model Quad .

  53. Введите радиус 10 и нажмите Введите .
  54. Выберите кромки, как показано на рисунке ниже, и выберите Скругление () из раздела Model квадрата.

  55. Введите радиус 3 и нажмите Введите .
  56. Убедитесь, что параметр « Привязать к геометрическому центру » в диалоговом окне «Настройки» включен (кнопка Привязать к геометрическому центру () на панели Home | Entity Snaps на ленте).
  57. Нарисуйте круг в геометрическом центре одного из секторов между ребрами, используя Круг () из раздела Нарисуйте квадрата .
  58. Введите радиус 50 и нажмите Введите .
  59. Выберите только что созданный круг.
  60. Выберите Solid Extrude () из раздела Model Quad .
  61. Введите расстояние 20 с опцией Вычесть и нажмите Введите .
  62. Выберите кромки отверстия и выберите Fillet () из раздела Model Quad .
  63. Введите радиус 3 и нажмите Введите .
  64. Выберите только что созданное углубление.
  65. Выберите Copy Faces () на Solid | Панель редактирования ленты.
  66. В меню DMCOPYFACES выберите опцию Несколько .
  67. Выберите геометрический центр сектора в качестве базовой точки копирования (нажмите SHIFT, чтобы зафиксировать динамическую ПСК).
  68. Выберите геометрический центр всех других секторов в качестве точек вставки.
  69. Выберите Deflector Sheave и измените цвет Color на панели свойств на RGB: 255,191,0 .
  70. Сохраните файл Deflector_Sheave_2.dwg.
  71. Переключитесь на файл Geared_Traction_Machine_2_PMI.dwg .
  72. Выберите Deflector_Sheave_2 в браузере Mechanical.
  73. Щелкните Обновить () в контекстном меню.
  74. Сохраните файл Geared_Traction_Machine_2_PMI.dwg .
  75. Переключитесь на файл Geared_Traction_Machine_2_PMI_assembly.dwg .
  76. Выберите Geared_Traction_Machine_2_PMI в обозревателе Mechanical.
  77. Щелкните Обновить () в контекстном меню.

Самодельный сваебойщик, создающий дефлектор крыла для отвода течения реки. Индиана — промежуточная рулонная пленка

Черно-белые негативы, содержащиеся в Управлении безопасности фермы / Бюро военной информации Библиотеки Конгресса, находятся в открытом доступе и могут свободно использоваться и повторно использоваться.

Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Управление безопасности фермы / Управление военной информации, черно-белые негативы.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см .: Управление безопасности фермерских хозяйств США / Управление военной информации. Черно-белые фотографии — информация о правах и ограничениях.

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к цитированию первичных источников.

  • Консультации по правам :
    Нет известных ограничений на изображения, сделанные правительством США; изображения, скопированные из других источников, могут быть ограничены. Для получения дополнительной информации см. Черно-белые фотографии Управления безопасности фермерских хозяйств США / Управления военной информации https://www. loc.gov/rr/print/res/071_fsab.html.
  • Номер репродукции :

    LC-USF341-T-011127-B (взаимоположительные)

  • Телефонный номер :

    LC-USF341- 011127-B [P&P] LOT 1072-A (соответствующий фотопринт)

  • Консультации по доступу :

    —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами
Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на
сайт.)

Кроме того, вы можете приобрести копии различных типов через
Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично
    зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или
    прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается
    с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала
    и имеет достаточное разрешение для большинства публикационных целей.

  2. Если есть информация, указанная в поле «Номер репродукции» выше:
    Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет
    составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала
    цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию
    оригинал в цвете, указав номер телефона, указанный выше, и включив каталог
    запись («Об этом элементе») с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации:
    Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона
    перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на
Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках.
и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение)
доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Товар оцифрован? (Уменьшенное (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован.
      Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть
      смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых
      случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки
      Конгресс, потому что права на товар ограничены или права на него не оценивались.
      ограничения.
      В целях сохранности мы, как правило, не обслуживаем оригинальный товар, когда цифровое изображение
      доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой
      библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и
      пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть
      в Интернете, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Пожалуйста, перейдите к # 2.

  2. Указывают ли приведенные выше поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат,
    типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому
      суррогат.
    • Нет, другого суррогата не существует. Пожалуйста, перейдите к # 3.
  3. Если вы не видите миниатюрное изображение или ссылку на другого суррогата, заполните бланк звонка.
    Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут.
    Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может
    посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей
Спросите библиотекаря или позвоните в читальный зал с 8:30 до
5:00 по телефону 202-707-6394 и нажмите 3.

Дефлекторное зеркало Lector SICK

Дефлекторное зеркало Lector SICK

Тип декалькирования: Дефлекторное зеркало Lector

Деталь нет. :
2096970

Паспорт продукта
английский
Чешский
Датский
Немецкий
испанский язык
Финский
французский язык
Итальянский
Японский
Корейский
Голландский
Польский
португальский
русский
Шведский
турецкий
Традиционный китайский
Китайский

Копировать короткую ссылку

  • Технические детали

  • Загрузок

  • Таможенные данные

    • Технические характеристики

      Группа принадлежностей Дефлекторные зеркала
      Описание Дефлекторное зеркало Lector63x используется, когда места для установки недостаточно для поддержания достаточного рабочего расстояния.Зеркало отклоняет свет прим. 90 °. Дефлекторное зеркало совместимо со всеми устройствами Lector63x с байонетом S и компактными объективами с байонетом C с фокусным расстоянием 9,6 мм, 12 мм и 16 мм и средней освещенностью.

    • Классификации

      ss5 905 ECL

      905 905 905 905 ECL

      905 905 905 ECL

      905 905 905 905 ECL при 905 905 905 905 905 ECL при

      905 905 905 906 сс 6.2

      ETIM 905 905 6,000 EC5.0

      27

      ECl @ ss 5. 0 27279207
      ECl @ ss 5.1.4 27279207
      ECl @ ss 5.1.4 27279207
      27279207
      ECl @ нерж.

      ECl @ ss 10.0 27273605
      ECl @ ss 11.0 27273605
      ETIM 5.0 EC002467
      EC002467
      ETIM 8.0 EC002467
      UNSPSC 16.0901 3

    Технические чертежи

    Габаритный чертеж Дефлекторное зеркало Lector

    Инструкция по установке Дефлекторное зеркало Lector

    Инструкция по установке Определение монтажной позиции

Пожалуйста, подождите несколько секунд. ..

Ваш запрос обрабатывается и может занять несколько секунд.

Пиксельный отражатель луча метаповерхности большой площади на 12-дюймовой стеклянной пластине для генерации случайных точек

Дефлектор луча на основе метаповерхности, как важный оптический элемент для изменения направления распространения света, вызвал большой интерес в исследованиях, направленных на миниатюризацию устройств и снижение сложности системы. В данной работе, основанный на технологии 12-дюймовой иммерсионной литографии, ультратонкий пиксельный метаповерхностный отражатель пучка с большой площадью и площадью 2500 × 2500 мкм, образованный наностолбиками диаметром от 221 до 396 нм, демонстрируется на экране. 12-дюймовая стеклянная вафля.Массив дефлекторов 21 × 21 предназначен для отклонения входящего света в разных направлениях и создания 441 случайных точек. Кроме того, перенос слоя на 12-дюймовую стеклянную пластину заставляет устройство работать в режиме пропускания на длине волны 940 нм. Массив случайных точек, полученный в результате эксперимента, хорошо согласуется с дизайном. Этот пиксельный отражатель луча на метаповерхности может одновременно генерировать случайные точки и может управлять лучом, переключая каждый пиксель дефлектора луча, что может применяться при обнаружении движения, распознавании лиц и обнаружении света и дальности.

1 Введение

Управление светом с помощью оптических компонентов позволяет эффективно использовать свет и, следовательно, исследует множество приложений. Например, линза используется для перенаправления света для фокусировки при работе с изображениями, а призма используется для отклонения света. Однако обычные оптические компоненты громоздки и оптически толсты, что ограничивает их интегральную способность для компактного оптического устройства. В последнее время оптика на основе метаповерхностей предлагает ряд альтернативных оптических компонентов в плоской, ультратонкой и легкой форме.Более того, из-за эффективного управления амплитудой, фазой и поляризацией света, особенно при достижении полного фазового сдвига 2π, структура на основе метаповерхности широко применяется для достижения функции линз, волновых пластин, голограмм и т. Д., Среди прочего какие дефлекторы луча являются одними из самых основных оптических компонентов для управления направлением распространения луча в свободном пространстве. В последнее десятилетие дефлекторы пучка на основе метаповерхностей были продемонстрированы с использованием металлических [1], [2], [3] и диэлектрических [4], [5], [6], [7], [8] наноструктур и показали нечувствительный к поляризации отклонение с одним выходным пучком [6].Недавно появились сообщения о пиксельных метаповерхностях, демонстрирующих управление светом на уровне пикселей [9], [10]. Тем не менее, пиксельный дефлектор луча на основе метаповерхности на большой площади, который может использоваться в качестве генератора случайных точек, еще требует минимального изучения. Для создания рисунка наноструктур большой площади были разработаны как литография наноимпринтов, так и фотолитография. Литография с наноимпринтом, основанная на пресс-форме, способна формировать узор на метаповерхности, создавая механическую деформацию на импринт-резисте [11] или метаповерхностном слое [12], или путем переноса рисунка на подложку в виде твердой маски для травления [13]. Хотя они демонстрируют возможность использования литографии наноимпринтов для массового производства, из-за контактного режима наноимпринтинга все еще существуют опасения по поводу дефектов, производительности и износа шаблона. Для сравнения, фотолитография использует свет для передачи геометрического рисунка с фотошаблона на фоторезист на подложке, что имеет преимущества с точки зрения согласованности и производительности. Фотолитография в настоящее время используется как часть стандартного процесса производства дополнительных металл-оксид-полупроводник (CMOS) в индустрии микроэлектроники.Кроме того, он широко используется в кремниевой фотонике для формирования рисунков оптических и электронных компонентов [14], [15], [16], [17], [18], [19]. Недавно он также был применен для изготовления метаповерхностей большой площади [20], [21], [22], [23].

В этой работе мы сообщаем о пиксельном отражателе луча на основе метаповерхностей. Благодаря достижениям технологии 12-дюймовой иммерсионной фотолитографии с формированием рисунка большой площади при сохранении небольшого критического размера [24], площадь основания метаповерхностного отражателя луча составляет 2500 × 2500 мкм при диаметрах наностолбика от 221 до 396 нм. Используя разработанную в компании CMOS-совместимую технологию переноса слоев, метаповерхностный слой аморфного кремния (a-Si), первоначально выращенный на Si-подложке, переносится на 12-дюймовую стандартную стеклянную пластину, что делает метаповерхностный отражатель луча пропускающего типа с рабочая длина волны 940 нм. Устройство на основе метаповерхности генерирует 441 случайную точку, которая отклоняется от решетки отражателей луча 21 × 21. Наша работа может предоставить ультратонкий дефлектор луча на метаповерхности для одновременного генерирования случайных точек [25] или управления лучом путем переключения каждого пикселя дефлектора луча, что может применяться при обнаружении движения, распознавании лиц и обнаружении света и дальности [26] , [27], [28], [29].

2 Конструкция устройства

Генерация случайных точек с помощью пиксельного отражателя луча метаповерхности схематично (без в масштабе) проиллюстрирована на рисунке 1A. Пиксельный дефлектор луча метаповерхности состоит из массива дефлекторов луча метаповерхности. Падающий свет вводится снизу, и каждый метаповерхностный отражатель луча будет изгибать свет в одном желаемом направлении. Направление изгиба света от каждого отражателя луча описывается углом изгиба θ и углом ориентации ϕ , как показано на рисунке 1A.Это дает 2 степени свободы для определения направления изгиба проходящего света. Дефлекторы пучка образованы массивом наностолбиков a-Si различного диаметра, внедренного в окружающую диэлектрическую среду. На рис. 1B, C и D показан вид в перспективе, вид сверху и сбоку одного наностолба в элементарной ячейке соответственно.

Рисунок 1:

Схема пиксельного отражателя луча метаповерхности большой площади для генерации случайных точек.

(A) Схема пиксельного отражателя луча метаповерхности (рисунок не в масштабе), демонстрирующая концепцию генератора случайных точек. (B) Перспективный вид, (C) вид сверху и (D) вид сбоку одной элементарной ячейки наностолба a-Si.

Дефлектор луча формирует волновой фронт проходящего света с фазовым градиентом и отклоняет свет с углом отклонения θ , который регулируется обобщенным законом Снеллиуса [30], как представлено в следующем уравнении:

(1)

п

т

грех

θ

—

п

я

грех

θ

я

знак равно

λ

0

2

π

d

φ

d

Икс

, где угол падения θ i = 0 o (нормальное падение), и, следовательно, угол отклонения, также известный как угол изгиба θ , определяется градиентом фазы d φ / d x . Рисунок наностолбиков ориентирован под заданным углом ϕ для определения угла ориентации направления изгиба. Угол ориентации ϕ охватывает от 0 ° до 360 °. Комбинация угла изгиба θ и угла ориентации ϕ позволяет генерировать двумерный (2D) массив точек.

Чтобы реализовать фазовый градиент отражателя луча, мы используем суперячейку, содержащую несколько наностолбиков, диаметр которых выбран так, чтобы обеспечить накопленную разность фаз от одного соседнего наностолбика к другому, что приводит к полному накоплению разности фаз 2π за период суперячейки.Согласно уравнению (1) угол изгиба определяется периодом суперячейки. На рисунке 2A показаны результаты моделирования фазового сдвига и пропускания для наностолбиков с изменением диаметров, которые рассчитываются методом трехмерной конечной разности во временной области (FDTD) (FDTD Solutions, Lumerical Inc., Ванкувер, Британская Колумбия, Канада). . При моделировании размер элементарной ячейки зафиксирован на уровне 545 нм, а высота наностолбика — 145 нм с рабочей длиной волны 940 нм. Фазовый сдвиг и пропускание относительно диаметра наностолбика вычисляются для каждой элементарной ячейки метаповерхности. Диапазон диаметров столбов выбран от 221 до 396 нм, чтобы покрыть полный диапазон фазового сдвига (от 0 до 2π) при сохранении относительно высокого пропускания (> 70%).

Рисунок 2:

Дизайн пиксельного отражателя пучка на метаповерхности большой площади.

(A) Моделирование фазового сдвига и пропускания строительного блока для дефлектора пучка (наностолбик a-Si с элементарной ячейкой 545 нм и высотой 145 нм, внедренный в диэлектрическую среду) в зависимости от диаметра.(B) Разработано 441 случайное положение точки (относительно углов изгиба θ и углов ориентации ϕ ) на экране на расстоянии 1 м от пиксельного отражателя луча метаповерхности. (C) Маска макета для созданной метаповерхности, показывающая границы пикселей. (D) Увеличенный вид (C), показывающий суперячейку дефлектора луча (обозначенную пунктирным прямоугольником) и массив наностолбиков с заданной ориентацией.

Конструкция позволяет достигать различных углов изгиба и ориентации проходящего света от каждого отражателя луча для формирования двумерного массива точек.Двумерный массив точек спроектирован в квадратной области с длиной диагонали 0,53 м на поверхности, расположенной в 1 м за метаповерхностью, с наибольшим углом изгиба 15 °. Расположение каждой точки в пределах области генерируется случайным образом с ограничением минимального расстояния между двумя точками 1,8 см. Пиксель метаповерхности имеет размер 21 × 21, что дает 441 случайную точку на экране. Разработанный двумерный массив точек показан на рисунке 2B. Компоновка пиксельного отражателя луча метаповерхности частично показана на рисунке 2C, а увеличенный вид одного отражателя луча показан на рисунке 2D.Ясно видно, что наностолбики различного диаметра расположены в одной суперячейке, обозначенной пунктирным прямоугольником, и эта суперячейка имеет угол ориентации ϕ .

3 Результаты и обсуждение

На рис. 3А показана изготовленная 12-дюймовая стеклянная пластина, центральная матрица которой выделена красной пунктирной линией. Увеличенный вид центрального штампа проиллюстрирован на фиг. 3B с выделенным устройством отражателя луча с пиксельной метаповерхностью. Последовательность КМОП-совместимого процесса изготовления метаповерхности на стеклянной пластине показана на рисунке 3C.Он начинается с 12-дюймовой (300 мм) кремниевой пластины, а сверху наносится слой SiO 2 толщиной 1 мкм с помощью химического осаждения из паровой плазмы (PECVD). Этот слой SiO 2 служит двум целям: он действует как слой остановки травления для последующего процесса и как слой защитной оболочки наверху метаповерхностной структуры. Слой аморфного Si (a-Si) толщиной 100 нм осаждается сверху с помощью PECVD, как показано на этапе I. Затем слой фоторезиста формируется сверху с помощью литографии с глубоким ультрафиолетовым иммерсионным излучением ArF с длиной волны 193 нм.Наноструктура метаповерхности a-Si затем формируется путем травления с индуктивно связанной плазмой (ICP), как показано на этапе II. После формирования метаповерхностного слоя слой прозрачного связующего клея наносится методом центрифугирования на верхнюю часть слоя a-Si, который используется для соединения кремниевой пластины со стандартной 12-дюймовой стеклянной пластиной, как показано на этапе III. Связующий клей выбирается на основе его показателя преломления (n = 1,479, k = 0 при 940 нм), который близок к стеклянной подложке (n = 1,452 при 940 нм), чтобы нанести наностолбик a-Si. в более однородной среде [8].Затем толщина подложки Si уменьшается примерно до 20 мкм за счет шлифовки и полировки тыльной стороны. На последнем этапе оставшийся слой Si полностью удаляется процессом влажного травления со слоем SiO 2 в качестве ограничителя травления, как показано на этапе IV. Метаповерхностный слой под сканирующей электронной микроскопией сразу после процесса травления ICP показан на рисунке 3D. Проецируемый вид включает несколько пикселей отражателя луча. Каждый пиксель имеет размер 120 × 120 мкм и предназначен для создания одного пятна путем изгиба входного светового луча в заданном направлении. Увеличенный вид для одного пикселя показан на рисунке 3E. Наностолбы различного диаметра расположены и ориентированы под определенными углами для изгиба света, как показано на рисунке 2D. Форму каждого наностолба можно визуализировать в увеличенном масштабе на рисунке 3F, показывая четкие края без дефектов после процесса формирования рисунка и травления. Поперечное сечение наностолбика на стеклянной подложке снимается с помощью просвечивающей электронной микроскопии, как показано на рисунке 3G. Хорошо видна форма каждой колонны и промежуток между ними.Измеренная высота слоя a-Si составляет 125 нм. Эти изображения доказывают возможность массового производства субволновой метаповерхностной структуры с использованием технологии иммерсионной литографии для 12-дюймовой стеклянной пластины.

Рисунок 3:

Изготовление отражателя луча с пиксельной метаповерхностью большой площади на 12-дюймовой стеклянной пластине.

(A) Фотография изготовленной 12-дюймовой стеклянной пластины с выделенной областью, обозначающей центральный кристалл. (B) Центральная матрица размером 33 × 26 мм 2 , с выделенной областью, указывающей пиксельный отражатель луча на метаповерхности. (C) Схема процесса изготовления для переноса слоя на стеклянную пластину: (I) 12-дюймовая Si-пластина с SiO 2 и слоем a-Si, нанесенными как посредством PECVD; (II) формирование рисунка на фоторезисте с использованием иммерсионной литографии на 193 нм с последующим травлением метаповерхностного слоя методом ICP; (III) нанесение связующего клея методом центрифугирования с последующим приклеиванием кремниевой пластины к стеклянной пластине; и (IV) шлифовка и полировка задней стороны с последующим процессом влажного травления для удаления подложки Si.(D) Спроецированная сканирующая электронная микроскопия изготовленного метаповерхностного слоя после процесса ICP с углом проекции 45 °. (E) Увеличенное изображение (D) для одного пикселя отражателя луча. (F) Увеличенный вид (E), показывающий наностолбик, изготовленный на подложке Si. (G) Изображение поперечного сечения, полученное с помощью просвечивающей электронной микроскопии, наностолбиков на стекле, залитых клеем.

На рис. 4A показана установка для определения характеристик. Лазерный источник суперконтинуума (серия SuperK, NKT Photonics Inc., Портленд, штат Орегон, США) в каскаде с акустическим оптическим перестраиваемым фильтром (AOTF) используется в качестве источника света. Набор линз, состоящий из двух линз с фокусными длинами 6,24 и 20 мм, используется для увеличения диаметра луча и полного покрытия области метаповерхности. Бумажный экран размещен сзади устройства на расстоянии 31 см. Инфракрасная (ИК) камера используется для захвата случайных точек, проецируемых на бумажный экран. Центральная длина волны AOTF настроена на 940 нм. Изображение, снятое инфракрасной камерой, представлено на рисунке 4B.Сравнение между разработанным двумерным массивом точек и результатом измерения производится путем получения зеркального изображения проекта и совмещения с снимком экрана из эксперимента, как показано на рисунке 4C. Наблюдается хороший матч. Обратите внимание, что камера размещена сбоку от устройства метаповерхности с углом обзора; следовательно, необходимо отрегулировать ширину и высоту дизайна, чтобы компенсировать искажение изображения при виде сбоку. Чтобы получить эффективность отклонения этого генератора случайных точек, в экране просверливается отверстие диаметром 12 мм для прохождения дифракции нулевого порядка.Область вокруг центрального отверстия выглядит более вытянутой в вертикальном направлении, потому что исходный луч суперконтинуума, каскадируемый источником AOTF, вытянут в вертикальном направлении. Оптическая мощность, измеренная после метаповерхности и после экрана через отверстие, составляет 0,43 и 0,23 мВт соответственно. Следовательно, эффективность отклоняющей мощности можно рассчитать, используя 1 минус соотношение между 0,23 и 0,43, что дает 46,5%. Такую эффективность можно дополнительно повысить за счет оптимизации конструкции наностолбиков с учетом взаимодействия между соседними столбами различного диаметра.Кроме того, на эффективность устройства также может влиять критическое изменение размеров в процессе литографии, которое можно компенсировать путем реализации метода оптической коррекции близости. Кроме того, пропускание склеенной стеклянной пластины может быть улучшено за счет оптимизации качества процесса склеивания.

Рисунок 4:

Настройка характеристик и результаты для дефлектора луча с пиксельной метаповерхностью большой площади.

(A) Установка характеристик генератора случайных точек на основе метаповерхности, показывающая расширенный входной лазерный луч, введенный на устройство и отклоненный в разные стороны на экране позади устройства метаповерхности. (B) Изображение на экране, снятое ИК-камерой. (C) Сравнение разработанного массива случайных точек с экспериментальным результатом, показывающее хорошее совпадение.

Чтобы провести спектральную характеристику метаповерхности, мы изменяем центральную длину волны падающего света от AOTF, которая составляет от 900 до 980 нм, с шагом 20 нм.Эффективность отклонения на длине волны 900, 920, 940, 960 и 980 нм составляет 30,0%, 33,8%, 46,5%, 40,6% и 32,1% соответственно. Наивысшая эффективность отклонения обнаружена на длине волны 940 нм, которая соответствует расчетной длине волны устройства. Следует отметить, что изображения, снятые ИК-камерой на разных длинах волн, несопоставимы, поскольку чувствительность детектора ИК-камеры зависит от длины волны.

Однородность на уровне пластин нашей платформы была измерена и проанализирована в предыдущей работе [24], в которой сообщается об наностолбиках аморфного кремния с размерами, сравнимыми с используемыми в этой работе.Литография на уровне пластины показывает хорошую однородность с точки зрения диапазона (макс-мин) и значений 3σ. Максимальное изменение критического размера после травления составило 7,65%. Здесь, чтобы проверить однородность на уровне пластины на производительности устройства, эффективность оптического отклонения выбранных кристаллов на пластине измеряется на длине волны 940 нм. Выбранные пять кристаллов находятся в центральном ряду на пластине и показаны на рисунке 5. Устройство расположено в левом нижнем углу каждого кристалла и выделено красным цветом.Эффективность отклонения в точках (0, −4), (0, −2), (0, 0), (0, 2) и (0, 4) измеряется и составляет 40,4%, 43,5%, 46,5%, 45,7%. % и 44,7% соответственно. Можно обнаружить, что эффективность отклонения имеет наибольшее значение в центральном кристалле (0, 0) и становится ниже по мере того, как кристалл перемещается к краю пластины. Разница в эффективности отклонения в разных местах на пластине должна быть обусловлена ​​разницей в скорости травления от центра пластины к краю. Такие отклонения можно дополнительно уменьшить за счет оптимизации процесса травления.

Рисунок 5:

Измерение однородности характеристик устройства на уровне пластины, показывающее эффективность отклонения, измеренную в центральном ряду.

В точках (0, −4), (0, −2), (0, 0), (0, 2) и (0, 4) измеренная эффективность отклонения составляет 40,4%, 43,5%, 46,5 %, 45,7% и 44,7% соответственно. Изображения случайных точек, снятые ИК-камерой, показывают небольшую разницу в яркости, обусловленную разницей в эффективности отклонения.

4 Заключение

Таким образом, продемонстрирован генератор случайных точек с пиксельной метаповерхностью большой площади, основанный на генераторе случайных точек, работающий на длине волны 940 нм. Для изготовления устройства на стандартной 12-дюймовой стеклянной подложке разработан процесс изготовления, совместимый с CMOS. Генератор случайных точек содержит массив 21 × 21 отражателя луча в виде пикселей. Каждый пиксель дефлектора луча имеет заданный угол изгиба и угол ориентации для управления направлением распространения луча передачи.Массив случайных точек, созданный устройством, фиксируется в эксперименте, что показывает хорошее совпадение с исходным дизайном. Возможные применения этого устройства включают обнаружение движения, распознавание лиц, обнаружение света и дальность.

Авторы хотели бы поблагодарить доктора Инь Линь за помощь в фотолитографии. Выражаем признательность доктору Владимиру Близнецову за помощь в процессе травления пластин и доктору Стефани Янг за начало проекта.

Ссылки

[1] Sun S, Yang K-Y, Wang C-M, et al.Высокоэффективное широкополосное аномальное отражение градиентной метаповерхностью. Nano Lett 2012; 12: 6223–9. 2318992810.1021 / nl3032668 Поиск в Google Scholar

[2] Хуанг Л., Чен Х, Мюленбернд Х и др. Бездисперсные фазовые неоднородности для управления распространением света. Nano Lett 2012; 12: 5750–5.10.1021 / nl303031j23062196 Поиск в Google Scholar

[3] Кита С., Таката К., Оно М. и др. Когерентное управление высокоэффективными метаповерхностными отражателями пучка с частичным обратным отражателем. APL Photonics 2017; 2: 046104.10.1063 / 1.4978662 Искать в Google Scholar

[4] Zhang Q, Li M, Liao T, Cui X. Дизайн отражателя луча, разделителей, волновых пластин и металин с использованием фотонных элементов с диэлектрической метаповерхностью. Opt Commun 2018; 411: 93–100.10.1016 / j.optcom.2017.11.011 Поиск в Google Scholar

[5] Wang D, Fan Q, Wang J, Zhang Z, Liang Y, Xu T. Полностью диэлектрическая метаповерхность светоотражатель на видимых частотах. Opto-Electron Rev 2017; 44: 103–7. Искать в Google Scholar

[6] Эмани Н.К., Хайдаров Э., Паниагуа-Домингес Р. и др.Высокоэффективные диэлектрические метаповерхности из нитрида галлия с низкими потерями для нанофотоники в видимом диапазоне длин волн. Appl Phys Lett 2017; 111: 221101.10.1063 / 1.5007007 Поиск в Google Scholar

[7] Zhou Z, Li J, Su R, et al. Эффективные кремниевые метаповерхности для видимого света. ACS Photonics 2017; 4: 544–51.10.1021 / acsphotonics.6b00740 Поиск в Google Scholar

[8] Ю. Ю. Ф., Чжу А. Ю., Паниагуа-Домингес Р., Фу Ю. Х., Лукьянчук Б., Кузнецов А. И.. Диэлектрическая метаповерхность с высоким коэффициентом пропускания и регулировкой фазы 2π на видимых длинах волн.Laser Photonics Rev 2015; 9: 412–8.10.1002 / lpor.201500041 Поиск в Google Scholar

[9] Tittl A, Leitis A, Liu M, et al. Молекулярное штрих-кодирование на основе изображений с пиксельными диэлектрическими метаповерхностями. Science 2018; 360: 1105.10.1126 / science.aas976829880685 Поиск в Google Scholar

[10] Пак Й., Ким Дж., Чо К-С и др. Светодиодные метаповерхностные электроды с планарным управлением светом. Sci Rep 2017; 7: 14753.10.1038 / s41598-017-15254-32

50 Поиск в Google Scholar

[11] Brière G, Ni P, Héron S и др.Подход к крупномасштабным светоизлучающим метаповерхностям без травления. Adv Opt Mater 2019; 7: 1801271.10.1002 / adom.201801271 Поиск в Google Scholar

[12] Checcucci S, Bottein T, Gurioli M, Favre L, Grosso D, Abbarchi M. Многофункциональные метаповерхности на основе прямого наноимпринта золя диоксида титана -гелевые покрытия. Adv Opt Mater 2019; 7: 1801406.10.1002 / adom.201801406 Поиск в Google Scholar

[13] Lee G-Y, Hong J-Y, Hwang S, et al. Окуляр Metasurface для дополненной реальности. Нац Коммуна 2018; 9: 4562.10.1038 / s41467-018-07011-530385830 Поиск в Google Scholar

[14] Li N, Su Z, Purnawirman, et al. Атермическая синхронизация лазерного источника с фильтром WDM в платформе кремниевой фотоники. Appl Phys Lett 2017; 110: 211105.10.1063 / 1.4984022 Поиск в Google Scholar

[15] Purnawirman, Li N, Magden ES, et al. Мультиплексированный источник света с разделением по длине волны, монолитно интегрированный на кремниевой фотонной платформе. Opt Lett 2017; 42: 1772–5.2845415710.1364 / OL.42.001772 Поиск в Google Scholar

[16] Magden ES, Li N, Raval M, et al.Пропускающие кремниевые фотонно-дихроичные фильтры со спектрально-селективными волноводами. Nat Commun 2018; 9: 3009.3006897510.1038 / s41467-018-05287-1 Поиск в Google Scholar

[17] Сингх Н., Синь М., Вермёлен Д. и др. Генерация когерентного суперконтинуума с охватом октавы в кремнии на изоляторе от 1,06 мкм до 2,4 мкм. Light Sci Appl 2018; 7: 17131.10.1038 / lsa.2017.13130839639 Поиск в Google Scholar

[18] Su Z, Li N, Frankis HC, et al. Высокая добротность Al 2 O 3 микротраншейных полостей, интегрированных с волноводами из нитрида кремния на кремнии.Opt Express 2018; 26: 11161–70.10.1364 / OE.26.01116129716040 Поиск в Google Scholar

[19] Li N, Vermeulen D, Su Z, et al. Монолитно-интегрированный перестраиваемый лазер, легированный эрбием, на CMOS-совместимой платформе кремниевой фотоники. Opt Express 2018; 26: 16200–11.10.1364 / OE.26.01620030119455 Искать в Google Scholar

[20] She A, Zhang S, Shian S, Clarke DR, Capasso F. . Opt Express 2018; 26: 1573–85.10.1364 / OE.26.00157329402031 Поиск в Google Scholar

[21] Ху Т, Чжун Кью, Ли Н и др.Демонстрация металанса a-Si на 12-дюймовой стеклянной пластине по CMOS-совместимой технологии. 2019; arXiv Электронные отпечатки arXiv: 1906.11764. Искать в Google Scholar

[22] Xu Z, Dong Y, Fu YH, et al. Встроенный диэлектрический субтрактивный цветной фильтр на основе метаповерхности на стеклянной пластине 300 мм. Конференция по лазерам и электрооптике. Технический дайджест OSA. Оптическое общество Америки, 2019, стр. СТх2О.4. Искать в Google Scholar

[23] Xu Z, Dong Y, Tseng C-K, et al. CMOS-совместимые поляризационные полосовые фильтры на метаповерхностных метаповерхностях на 12-дюймовых пластинах.Opt Express 2019; 27: 26060–9.10.1364 / OE.27.02606031510466 Поиск в Google Scholar

[24] Ху Т, Ценг К-К, Фу Й. Демонстрация метаповерхностей цветного дисплея методом иммерсионной литографии на 12-дюймовой кремниевой пластине. Opt Express 2018; 26: 19548–54.3011412510.1364 / OE.26.019548 Поиск в Google Scholar

[25] Li Z, Dai Q, Mehmood MQ и др. Полнопространственное облако случайных точек с метаповерхностью шифрования. Light Sci Appl 2018; 7: 63.3024581010.1038 / s41377-018-0064-3 Поиск в Google Scholar

[26] Mertz C, Navarro-Serment LE, MacLachlan R, et al.Обнаружение движущихся объектов с помощью лазерных сканеров. J Field Robot 2013; 30: 17–43.10.1002 / rob.21430 Поиск в Google Scholar

[27] Spreeuwers L. Быстрое и точное распознавание лиц в 3D. Int J Comput Vision 2011; 93: 389–414.10.1007 / s11263-011-0426-2 Поиск в Google Scholar

[28] Li W, Guo Q, Jakubowski MK, Kelly M. Новый метод сегментации отдельных деревьев из облако точек лидара. Photogramm Eng R S 2012; 78: 75–84.10.14358 / PERS.78.1.75 Искать в Google Scholar

[29] Sampath A, Shan J.Сегментация и реконструкция многогранных крыш зданий по облакам точек с аэролидаром. IEEE T Geosci Remote 2010; 48: 1554–67.10.1109 / TGRS.2009.2030180 Поиск в Google Scholar

[30] Ю. Н., Женевет П., Кац П. А. и др. Распространение света с фазовыми разрывами: обобщенные законы отражения и преломления. Science 2011; 334: 333.10.1126 / science.121071321885733 Искать в Google Scholar

Поступила: 07.07.2019

Пересмотрено: 25 августа 2019 г.

Принято: 2019-08-29

Опубликовано в сети: 17.09.2019

© 2019 Yuan Hsing Fu et al., опубликовано De Gruyter, Берлин / Бостон

Это произведение находится под лицензией Creative Commons Attribution 4.0 Public License.

Natural Stream Design

Доработана: 31 марта 2021 г.

ДЕФЛЕКТОРЫ, ЛОПАТКИ И ДИССИПАТОРЫ ЭНЕРГИИ
ЧЕРТЕЖ ДАТА ИЗМЕНЕНИЯ ОПИСАНИЕ

01.05.2020

КАМЕНЬ ПРОДОЛЬНЫЙ НОСНОК

01.05.2020

БОУЛДЕРНЫЕ КЛАСТЕРЫ

01.05.2020

ПЕРЕКРЕСТОК БОЛДЕРА

01.05.2020

ПЕРЕКРЕСТНАЯ ЛОПАТКА БОЛДЕРА СО СТУПЕНИ

01.05.2020

БОЛДЕР W-WEIR

01.05.2020

ЛОПАТЫ И КРЮК

30.11.2020

ЛОПАТКИ, КОРЕННЫЕ ПЫГИ И КРЮК ДЛЯ БУЛДЕРА

30.11.2020 БАССЕЙНЫ БРЕВНЯ И БОУЛДЕРА
01.05.2020

БОЛДЕРНЫЕ ВИНТОВКИ

30.11.2020

ЛОГОВЫЕ ВИНТОВКИ

01.05.2020

НАРУЖНАЯ ВИНТОВКА КОНСТРУКЦИОННАЯ

01.05.2020

ВОССТАНОВЛЕНИЕ ПОВЕРХНОСТИ

01.05.2020

ЗАГЛУШКА КАНАЛЬНАЯ

D-NSD-32 01.05.2020 ДЕРЕВЯННЫЙ НОС С ГЕОПОДЪЕМНИКАМИ
D-NSD-32A 01.05.2020 БОЛДЕР НОСОК С ГЕОПОДЪЕМНИКАМИ
D-NSD-33 01.05.2020 ОДЕЯЛО ДЛЯ КОНТРОЛЯ ЭРОЗИИ КОИРОВОГО ВОЛОКНА И РУЛЫ КОЙНОВОГО ВОЛОКНА
D-NSD-34 01.05.2020 ЖИВЫЕ СТОЙКИ И ЖИВОЕ ТИХАНИЕ
D-NSD-35 01.05.2020 LIVE FASCINES
D-NSD-36 01.05.2020 ЩЕТКА МАТРАС
D-NSD-37 01.05.2020 СПЕЦИАЛЬНЫЕ ЗАМЕЧАНИЯ ДЛЯ ДИЗАЙНА НАТУРАЛЬНОГО ПОТОКА

Если вы обнаружите какие-либо ошибки, недостающую информацию или у вас возникнут вопросы, обращайтесь:
TDOT CADD Support
1200 James K.Polk Building
Nashville, TN 37243-1402
[email protected]

Последнее обновление этой страницы: 31 марта 2021 г. в 12:58

Дефлектор (V-образное кольцо) для пожарного насоса HSC

Описание

Количество на насос 2 * (если не указано иное)
Узел № 40 * (если не указано иное)

Для применимых размеров и типов

5 X 4 X 12 SSC
Сборочный чертеж: C02-102703
Стандартный перечень материалов: Группа C SSC
Номер детали Описание 74050055-5003

6 X 5 X 17 SSC
Сборочный чертеж C02-102706
Стандартный перечень материалов: Группа C SSC
Номер детали Описание 74050055-5003

6 X 5 X 14 SSC
Сборочный чертеж C02-103094
Стандартный перечень материалов: Группа D SSC
Номер детали Описание 74051070-5003

8 X 6 X 12 SSC, 10 X 8 X 17 SSC
Сборочный чертеж C02-103290, C02-103295
Стандартный перечень материалов: Группа E SSC
Номер детали Описание 74050048-5003

5 X 3 MAC
Сборочный чертеж C02-102319
Стандартный перечень материалов: RA-1S
Номер детали Описание 74050010-5003

4 X 4 MN, 3 X 2-1 / 2 M, 4 X 4 MG, 5 X 5 MH
Сборочный чертеж C02-67155 (GENERIC), C02-99943 4X4 MN, C02-99949 3X 2 1/2 M
Стандартный перечень материалов: RA-2
Номер детали Описание 23000132-5024

5 X 4 MAC
Сборочный чертеж C02-102585
Стандартный перечень материалов: RA-2S
Номер детали Описание 74050009-5003

3 X 2 MN, 2 X 1-1 / 2 ME, 2 X 2 MD, 2-1 / 2 X 2-1 / 2 ME, 3 X 3 MF
Сборочный чертеж C02-67154
Стандартный перечень материалов: RA- 1
Номер детали Описание 23000130-5024

3 X 2-1 / 2 DMD
Сборочный чертеж D-5105
Список стандартных материалов: RA-2 DMD
Номер детали Описание 23000132-5024

4 X 3 ME, 5 X 4 M, 6 X 5 MAA-H, 8 X 6 MJ, 8 X 6 YR-H, 3 X 2 DMDL, 3 X 2 LBB, 3 X 2 SBB
Сборочный чертеж C02-67156 (GENERIC), 4X3 ME C02-100685, 6X5MAA C02-100696, 8X6 MJ C02-100803, 8X6 YR C02-100807
Стандартный список материалов: RA-3
Номер детали Описание 23000133-5024

6 X 3 HW
Сборочный чертеж AD-4980
Список стандартных материалов: RA-3HW
Номер детали Описание 23000134-5024

6 X 5 MH, 8 X 6 MI, 8 X 6 YS-H, 10 X 8 MN, 12 X 10 MAD
Сборочный чертеж C02-67157 (GENERIC), 8X6 MI C02-100809, 8X6 YS C02-101384
Ротор Монтажная группа: RA-4
Номер детали Описание 23000134-5024

4 X 3 DMD, 5 X 3 DMD
Сборочный чертеж C02-78027
Стандартный перечень материалов: RA-4 DMD
Номер детали Описание 23000134-5024

8 X 6 MAA
Сборочный чертеж C02-101390
Стандартный перечень материалов: RA-5
Номер детали Описание 23000218-0510

8 X 6 MABS
Сборочный чертеж C02-101391
Стандартный перечень материалов: RA-6
Номер детали Описание 23000136-5024

DMD 6 X 5, 8 X 6 DMD
Сборочный чертеж C02-78029
Стандартный перечень материалов: RA-6 DMD
Номер детали Описание 23000136-5024

10 X 8 M, 12 X 10 MAA, 12 X 10 MAAS, 12 X 10 M
Сборочный чертеж C02-67160 (GENERIC), 10X8 M C02-102204, 12X10 MAA C02-102317,
Список стандартных материалов: RA-7
Номер детали Описание 23000135-5024

12 X 8 MAA
Сборочный чертеж C02-102596
Стандартный перечень материалов: RA-8S
Номер детали Описание 74050005-5003

Сборочный чертеж SSC
16 X 12 X 21 C02-72743-1
Стандартный перечень материалов: 16 X 12 X 21 SSC
Номер детали дефлектора Описание 23015008-5024
V-образное кольцо Номер детали Описание 74050005-5003
(большинство этих деталей НЕ на складе)

16 X 12 X 26 SSC
Список стандартных материалов: 16 X 12 X 26 SSC
Номер детали Описание 23003082-5024

10 X 8 X 23 Сборочный чертеж SSC
C02-84251
Стандартный перечень материалов: 10 X 8 X 23 SSC
Номер детали Описание 23000135-5024

6 X 5 X 11 SSC
Сборочный чертеж C02-81797
Стандартный перечень материалов: 6 X 5 X 11 SSC
Номер детали Описание 74050055-5003

Детали пожарного насоса готовы к отправке непосредственно вам от нашего производителя.В зависимости от продукта, такого как вращающиеся узлы и подпорные насосы, может пройти от 2 до 3 недель, прежде чем ваш продукт будет готов к отправке. Если у вас есть какие-либо вопросы относительно доступности вашего продукта или времени выполнения заказа, немедленно свяжитесь с нами.

Безопасно минимизируйте и отводите брызги с фланца с помощью дефлектора PETOL ™ Flange Spray Deflector

.
ГЛАВНАЯ>

ФЛАНЦЕВЫЙ РАСПЫЛИТЕЛЬ

ФЛАНЦЕВЫЙ ОТРАЖАТЕЛЬ РАСПЫЛИТЕЛЯ PETOL ™ сводит к минимуму разбрызгивание, возникающее при вскрытии набора фланцев, и позволяет оператору направлять струю в известном направлении.Это устройство предназначено для защиты рабочего от опасностей химического воздействия, ожогов горячей водой и / или паром, вызванных разбрызгиванием жидкости или газа под давлением при откручивании фланцевых соединений. Подходящие области применения этого инструмента включают: разрывы первой строки, разрывы нижней точки, горячее болтовое соединение, заглушение и отклонение дренажа и / или направление. Простая конструкция фланцевого спрея дефлектора PETOL состоит из ленты из нитрилового эластомера, болта регулировки натяжения и зажима натяжения. Фланцевый спрей-дефлектор не предназначен для уплотнения или сдерживания какого-либо давления или замены каких-либо средств индивидуальной защиты (СИЗ).

  • Минимизирует разбрызгивание при разрыве комплектов фланцев
  • Направляет струю в известном направлении
  • Защищает от химического воздействия и ожогов
Фланцевый распылитель PETOL ™
Щелкните любой каталожный номер, чтобы отправить запрос.
№ КАТАЛОГА ШИРИНА РЕМНЯ ПОДХОДИТ ДЛЯ ФЛАНЦА O.D. ДО ВЕС
FD1 2 « 22 « 2 фунта.
FD2 2 « 45 « 2-3 / 4 фунта.

ПРЕДУПРЕЖДЕНИЕ!
Неправильное использование фланцевых брызговиков может привести к ТРАВМЕ ИЛИ СМЕРТИ! Перед началом работы прочтите Инструкцию по эксплуатации.
Это устройство НЕ предназначено для замены каких-либо средств индивидуальной защиты (СИЗ).Перед использованием проверьте ремешок на предмет порезов, разрывов, ожогов или повреждений и замените или верните любой поврежденный инструмент.
НЕ используйте для герметизации или сдерживания давления. ЗАПРЕЩАЕТСЯ использовать для подъема или поддержки любого груза. ЗАПРЕЩАЕТСЯ удерживать фланцы в центрированном состоянии. ЗАПРЕЩАЕТСЯ использовать в качестве опоры для трубопровода, заглушки, клапана или фитинга без болтов.
НЕ используйте на поверхностях, температура которых превышает 275 ° F.
.
Всегда следуйте рекомендациям OSHA по управлению безопасностью процессов.

Файлы PDF размером менее 1 МБ, если не указано иное.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

FD1 и FD2

КЛЮЧ. ОПИСАНИЕ ПУНКТА НЕТ. REQ’D.
1 РЕМЕНЬ 1
2 ЗАЖИМ НАПРЯЖЕНИЯ 1
3,4 РЕГУЛИРОВКА НАПРЯЖЕНИЯ НАПРЯЖЕНИЕ БОЛТ 2
6,7 ЗАЖИМ БОЛТ И ГАЙКА 4

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
