Чертежи дефлектор: Чертеж дефлектора ЦАГИ в 2023 г

устройство, принцип работы, расчеты и чертежи, изготовление своими руками

Для эффективного функционирования систем вентиляции и дымоотвода необходима стабильная естественная тяга. Только при этом условии будет происходить нормальная циркуляция воздуха и эффективное удаление продуктов сгорания. Для предотвращения попадания в вентиляционные и дымовые каналы посторонних предметов и осадков, а также защиты внутренней поверхности от сажи и жировых отложений, широко применяются дефлекторы.

• Что такое дефлектор ЦАГИ и для чего он нужен
• Устройство и принцип работы
• Достоинства и недостатки
• Расчет и чертежи
• Изготовление своими руками
• Что лучше дефлектор ЦАГИ или турбодефлектор

Модификация дефлектора типа «ЦАГИ», является одной наиболее распространенных среди таких устройств. В данной статье будут рассмотрены особенности конструкции, принцип действия, плюсы и минусы данного устройства.

Что такое дефлектор ЦАГИ и для чего он нужен

Дефлектор «ЦАГИ» является разработкой Центрального аэрогидродинамического института, предназначенной для усиления естественной тяги, предупреждения обратной тяги и защиты от попадания влаги и посторонних предметов в вентиляционные шахты и дымоотводы.

Применение таких типа дефлекторов позволяет улучшить микроклимат в помещении за счет интенсивной циркуляции воздуха и способствует более полному сгоранию топлива.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

• нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
• диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
• полый металлический цилиндр, являющийся наружной частью дефлектора;
• верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
• кронштейны крепления верхнего конуса;
• монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

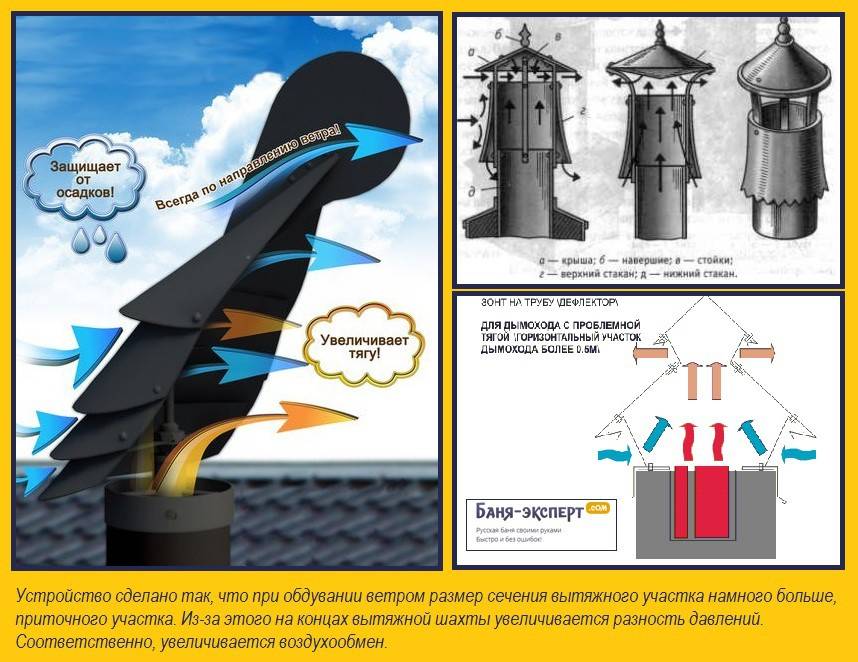

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

• надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
• значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
• предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
• возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.

Расчет и чертежи

Прежде приобрести заводской дефлектор или приступить к самостоятельному изготовлению устройства, нужно провести аэродинамический расчет и ознакомиться с чертежами существующих устройств.

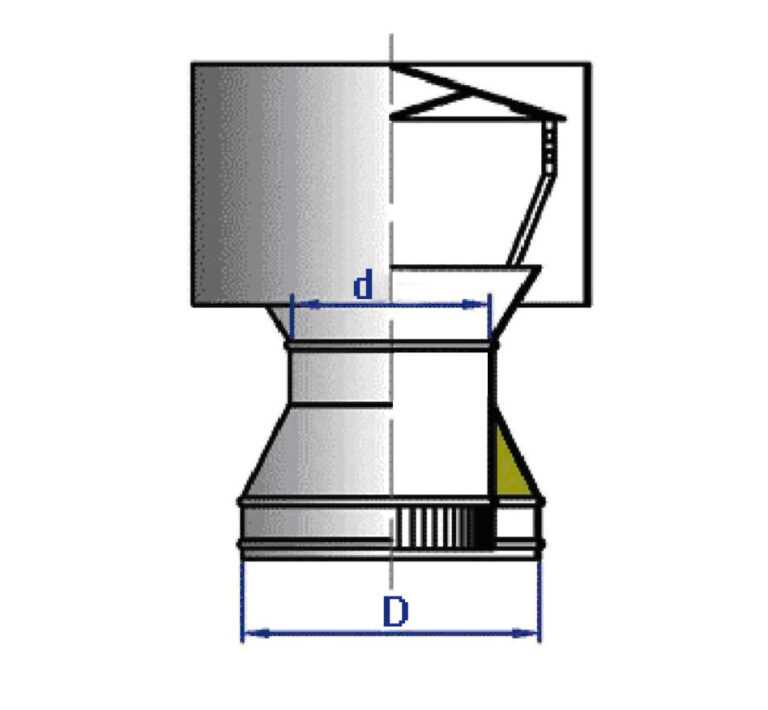

Основным критерием при создании чертежа дефлектора является внутренний диаметр воздуховода (D). На рисунке приведены размеры элементов конструкции.

Размеры дефлектора ЦАГИ

• диаметр верхнего основания диффузора – 1,18-1,26D;
• диаметр наружного гольца – 1,8-2D;
• высота наружного кольца – 1-1,2D;
• расстояние от кольца до основания диффузора – 0,4-0,5D;
• высота – 1,4-1,7D;
• диаметр колпака – 1,3-1,5D.

При самостоятельном изготовлении дефлектора желательно руководствоваться приведенными в таблице рекомендациями СНиП.

Изготовление дефлектора ЦАГИ своими руками

Учитывая относительную простоту конструкции изделия и доступность листовой оцинкованной стали, у многих владельцев частных домов возникает желание изготовить дефлектор ЦАГИ самостоятельно. Такая задача вполне по силам любому домашнему мастеру, достаточно иметь набор самых обычных инструментов и минимальные практические навыки в обработке листового металла.

Что потребуется

Чтобы изготовить в домашних условиях полноценный дефлектор потребуются:

• листовой металл 0,5-0,7 мм;
• ватман или плотный картон для изготовления шаблонов;
• маркер;
• линейка;
• циркуль;
• чертилка;
• пассатижи;
• два вида ножниц: обычные и для металла;
• электродрель или шуруповерт;
• сверла диаметром от 2 до 2,5 мм;
• специальный инструмент для установки заклепок.

Проектные работы

Прежде всего, следует измерить диаметр воздуховода и получить необходимое для дальнейшей разработки конструкции значение D. Далее, на основании приведенных выше соотношений, составить чертежи дефлектора ЦАГИ, соответствующего существующему диаметру воздуховода.

Поскольку размеры основных элементов конструкции остаются неизменными для конкретного диаметра дымохода или вентиляционного патрубка, для удобства расчетов эти значения приводятся в таблице.

К составлению чертежей нужно подходить со всей ответственностью, поскольку от их точности будет зависеть эффективность работы дефлектора.

Подготовка шаблонов

При изготовлении шаблонов придется вспомнить краткий курс геометрии. Сложнее всего изготовить лекало диффузора, которое представляет собой развертку прямого усеченного конуса. Ниже приводится методика ее построения.

Лекало колпака является не чем иным, как разверткой конуса с верхним основанием диаметром 1,18-1,26D и нижним, соответствующим диаметру воздуховода D.

Длину образующей можно определить, используя теорему Пифагора. Здесь гипотенузой является искомая длина образующей, а катетами – радиус основания, равный 0,65-0,75D и высота колпака, которая равняется 0,24D.

Развертки цилиндрических деталей представляют собой прямоугольники, длина которых равна длине окружности, а ширина определяется из приведенных выше соотношений.

Важно! При построении шаблонов необходимо учитывать величину запаса, необходимого для скрепления разверток. Обычно она составляет 15-20 мм.

Последовательность сборки

Из готовых картонных шаблонов, при помощи скрепок или иным способом, собирают макет в масштабе 1:1 и контролируют совпадение его геометрических параметров заданными значениями. Изготовление макета дефлектора ЦАГИ полностью исключает возникновение нестыковок в процессе сборки.

Сборка изделия состоит из нескольких последовательных этапов.

1. Лекала укладываются на металлический лист и обводятся по контуру маркером или фломастером.
2. С помощью ножниц для металла раскраиваются отдельные заготовки.
3. Используя пассатижи, внешние кромки подгибают на ширину 3-5 мм и плотно пристукиваются молотком. Это обеспечит элементам конструкции дополнительную жесткость.
4. Вырезанным заготовкам внешней обечайки и входного цилиндра придается соответствующая форма, с таким расчетом, чтобы нахлест составлял 20-25 мм. После этого по центру накладки сверлятся отверстия диаметром 2-2,5 мм, в которые устанавливаются заклепки. Расстояние между заклепками зависит от габаритных размеров изделия и может составлять от 20 до 50 мм. При отсутствии необходимого инструмента заклепки можно заменить винтами соответствующего диаметра. По такой же технологии изготавливаются верхний колпак и диффузор.
5. Следующим этапом является изготовление соединительных кронштейнов. Конструкцией предусмотрено наличие 3 креплений, однако для увеличения жесткости можно увеличить их число до четырех. Заготовка кронштейна представляет собой полосу, ширина которой составляет 30-35 мм, а длина – 200-300 мм. По всей длине заготовки с обеих сторон делается подвороти, размером 5 мм и плотно пристукивается молотком.
6. Кронштейны крепятся к конусу с помощью заклепок или винтов на расстоянии 45-50 мм от его наружной кромки.
7. После этого полосы отгибаются, и конический колпак соединяется с диффузором.
8. Заготовки кронштейнов крепят к конусному колпаку и загибают под нужным углом.
9. Зонтик с прикрепленными кронштейнами соединяется с диффузором, с помощью заклепок или винтами.
10. Полученную конструкцию закрепляют в наружной обечайке с учетом имеющихся на чертеже размеров. После этого, сборку дефлектора можно считать законченной.

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.

Как сделать дефлектор на дымоход своими руками: чертежи, видеоинструкция

Устройство данного изделия простое, и поэтому сделать дефлектор на дымоход своими руками не составит особого труда. Чертежи, по которым можно изготовить конструкцию, простые и понятные.

Дымоходный дефлектор устанавливается на трубу для усиления тяги. При правильном подборе его вида и размера можно повысить КПД (до 20%) отопительного оборудования.

Виды дефлекторов

Инженерами разработано множество различных дефлекторов. Подразделяются они на следующие конструкционные виды:

• дефлекторы Григоровича;
• дефлекторы ЦАГИ;
• шаровидный, вращающийся;
• звезда «Шенард»;
• круглый «Волпер»;
• дефлектор открытого типа «Астато».

Универсальным видом считается дефлектор ЦАГИ, он используется как для дымоходов, так и для вентиляционных каналов.

Дефлекторы состоят из:

• входного патрубка;
• диффузора – внешнего верхнего цилиндра;
• корпуса дефлектора;
• кронштейнов для фиксации колпака;
• крышки конусообразной формы.

Все дефлекторы функционируют по одному принципу, независимо от типа. Верхний цилиндр защищает трубу от проникновения ветра. При этом частично заходящий внутрь воздух увеличивает силу тяги, продвигаясь вверх, и как бы вытягивает дым. Таким образом, существенно увеличивается степень выхода продуктов сгорания, и температура в печи растет. Какой бы силы ни был ветер, откуда бы он не дул – сила тяги будет неизменной.

Верхний цилиндр имеет специальные технологические зазоры, которые за счет движения потоков воздуха усиливают подсасывание дыма.

Следует между тем заметить, что дефлектор обладает существенным недостатком. Когда дует низовой ветер, он создает завихрения под колпаком, что ухудшает силу тяги. Однако это легко устраняется, если внутри под колпаком установить перевернутый конус. Такая конструкция отражает и разбивает воздушные потоки, которые в дальнейшем выводятся с дымом.

Читайте также: Как сделать вытяжной зонт для мангала своими руками?

Перед созданием дефлектора нужно высчитать его размеры, сделать чертеж с указанием всех параметров. В основе расчета – диаметр дымохода, в зависимости от него выбирается ширина и высота дефлектора.

Используемый материал и инструмент

Для изготовления дефлектора нужно иметь такие инструменты и материалы:

• рулетка;
• ножницы по металлу;
• болгарка;
• болты и гайки;
• сварочный аппарат;
• электродрель;
• оцинкованные листы;
• хомут;
• металлическая полоса.

Создание дефлектора

После завершения расчетов можно начинать изготавливать элементы дефлектора. Сначала делается чертеж. Для этого рисуются все детали по размерам: диффузор, цилиндр и внешний колпак. Для упрощения дальнейших действий, желательно сделать лекала на картоне в масштабе 1:1. Это позволит быстро обвести контур на металле по заготовкам.

Ножницами по металлу вырезается цилиндр, колпак, диффузор, обратный конус. С помощью сварочного аппарата, болтов и заклепок, все элементы соединяются в единую конструкцию. Кронштейны для крепления колпака вырезаются из металлической полосы. Они фиксируются к наружной стороне диффузора. Обратный конус крепится к колпаку. Далее дефлектор устанавливается на дымоход.

Монтаж дефлектора

Рассмотрим установку изделия на дымоход. Работы осуществляются в таком порядке:

1. На дымоход монтируется нижний цилиндр. Болтами он фиксируется на трубе.
2. На нижнем цилиндре закрепляется хомутом диффузор.
3. Далее на кронштейны устанавливается колпак дефлектора. Важно при этом не забыть смонтировать обратный конус под колпак.

Порядок действий по созданию дефлектора ЦАГИ.

Подготовка чертежей и лекал

Сначала делаются чертежи. За основу берется диаметр дымохода (обозначается символом d). При расчете параметров изделия используется следующее соотношение параметров:

• размер широкой части диффузора – 1,25d;
• высота кольца – 1,2d;
• диаметр кольца – 2d;
• расстояние от узкой части диффузора до нижней кромки кольца – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Необходимо сделать заготовки для таких деталей:

• диффузор;
• кольцо;
• входной патрубок;
• зонт.

Для изготовления лекала диффузора требуется расчет, из-за которого получается фигура с нужным контуром. Для этого следует воспользоваться методом создания усеченного конуса.

Берутся следующие данные, на которых будет производится расчет:

• диаметр дымохода – d1;
• диаметр окружности, на размер которой диффузор увеличивается в широкой части – d2;
• высота диффузора – H.

Имея лекало зонта работать проще. Требуется начертить круг с диаметром 1,7d. Потом – две линии радиуса, чтобы угол между ними был 30 градусов. Далее из картона вырезается лекало и ту область, которая находится между границами радиусов. Шаблоны для входного патрубка и внешнего кольца имеют прямоугольную формуи сделать их не сложно.

Порядок дальнейших действий:

• используя лекала, рисуются требуемые контуры элементов на металле. В местах нахлеста добавляется по 20 мм. Линии наносятся простым карандашом или мелом;
• ножницами по металлу вырезаются детали;
• ножовкой режутся на куски нужного размера металлические уголки или полосы – эти отрезки будут применяться для соединения частей конструкции;
• вырезанные элементы должным образом сгибаются, делают отверстия в местах нахлеста, а края крепят заклепками;
• далее конструкция собирается – детали в местах наложения сверлят и фиксируют;
• крепление к дымоходу осуществляется хомутом, сделанным из металлической полосы.
