Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

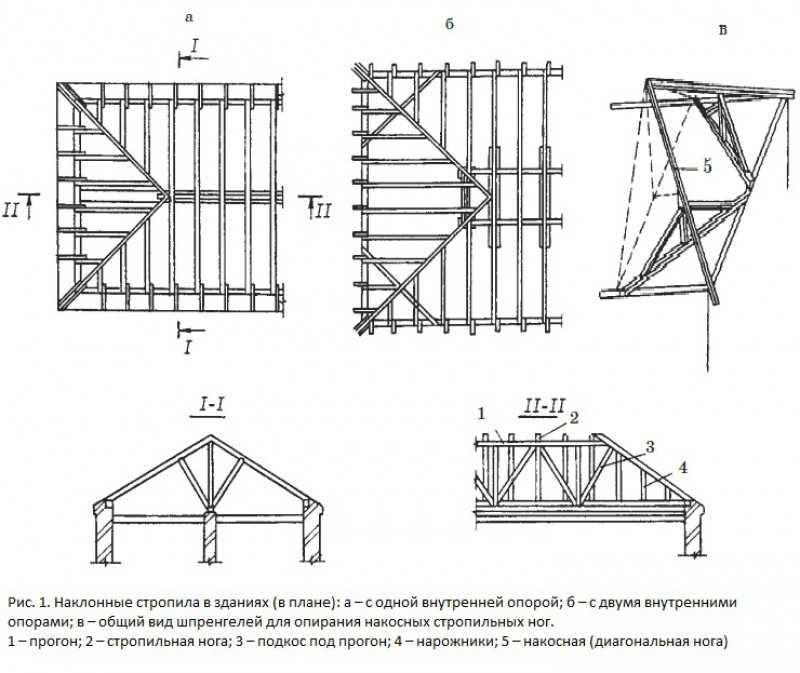

Конструктивные элементы вальмовой крыши

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

• Любой проект начинается с составления схемы стропильной системы.

Начинают всегда с вычерчивания базового плана вальмовой крыши

• Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
• Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
• Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
• Выполняется разметка стен под монтаж стропильной системы.
• Самый важный этап — установка всей системы в соответствии с проектом.
• Завершающая стадия — устройство кровли.

Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

• Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
• Тип стропильной системы (наслонная или навесная).
• Размер сечения стропил и брусков для других элементов системы.
• Угол наклона скатов и расстояние прогона между стропил.
• Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

• Высота конька:

Формула высоты конька

• Длина промежуточных фронтальных стропил:

Определение длины стропил

• Длина торцевых, вальмовых стропил:

Длина вальмовых стропил

• Площадь скатов крыши:

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

• Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами

• Для изготовления деревянных элементов понадобится:

Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

Сорт	Сечение	Расстояние между стропилами в мм
	мм	300	400	600	300	400	600
Снеговая нагрузка		1,0 кРа			1,5 кРа
Высший	38×89	3. 22	2.92	2.55	2.81	2.55	2.23
	38×140	5.06	4.60	4.02	4.42	4.02	3.54
	38×184	6.65	6.05	5.28	5.81	5.28	4.61
	38×235	8.50	7.72	6.74	7.42	6.74	5.89
	38×286	10.34	9.40	8.21	9.03	8.21	7.17
1 и 2	38×89	3.11	2.83	2.47	2.72	2.47	2.16
	38×140	4.90	4.45	3.89	4.28	3.89	3.40
	38×184	6.44	5.85	5.11	5.62	5.11	4.41
	38×235	8.22	7.47	6.38	7.18	6.52	5.39
	38×286	10.00	9.06	7.40	8.74	7. 66	6.25
3	38×89	3.06	2.78	2.31	2.67	2.39	1.95
	38×140	4.67	4.04	3.30	3.95	3.42	2.79
	38×184	5.68	4.92	4.02	4.80	4.16	3.40
	38×235	6.95	6.02	4.91	5.87	5.08	4.15
	38×286	8.06	6.98	6.70	6.81	5.90	4.82
Снеговая нагрузка		2,0 кРа			2,5 кРа
Высший	38×89	4.02	3.65	3.19	3.73	3.39	2.96
	38×140	5.28	4.80	4.19	4.90	4.45	3.89
	38×184	6.74	6.13	5.35	6.26	5.69	4.97
	38×235	8. 21	7.46	6.52	7.62	6.92	5.90
	38×286	2.47	2.24	1.96	2.29	2.08	1.82
1 и 2	38×89	3.89	3.53	3.08	3.61	3.28	2.86
	38×140	5.11	4.64	3.89	4.74	4.31	3.52
	38×184	6.52	5.82	4.75	6.06	5.27	4.30
	38×235	7.80	6.76	5.52	7.06	6.11	4.99
	38×286	2.43	2.11	1.72	2.21	1.91	1.56
3	38×89	3.48	3.01	2.46	3.15	2.73	2.23
	38×140	4.23	3.67	2.99	3.83	3.32	2.71
	38×184	5.18	4.48	3. 66	4.68	4.06	3.31
	38×235	6.01	5.20	4.25	5.43	4.71	3.84
	38×286	6.52	5.82	4.75	6.06	5.27	4.30

• Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
• Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
• Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.

Цены на различные виды бруса

Брус

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши

• Молоток, желательно с гвоздодером.
• Шуруповерт на электрической зарядке.
• Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
• Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
• Маркер или карандаш для отметок.
• Электролобзик, ножовка и электропила.
• Уровень строительный, отвес.
• Рулетка и линейка.
• Стамеска для выдалбливания пазов.
• Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.

Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

• Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.

Установка мауэрлата производится на анкерные крепления

• После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха — правильно проведенная разметка

• Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.

Установка балок перекрытия

• Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.

Затяжки между противоположными брусьями мауэрлата

• После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

• Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
• Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
• Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

Установка стоек и стропил на фронтальных сторонах крыши

• Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.

Монтаж диагональных стропил

• На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
• В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
• Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.

Настил кровельного материала

Структура кровельного «пирога» вальмовой крыши

• Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
• Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
• Сверху стропил растягивается и закрепляется пленка пароизоляции
• Далее, поверх нее на стропила прикручиваются рейки обрешетки.
• Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
• Затем, следует закрепление контробрешетки.
• Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.

Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

• Фиксация стропильных ног к мауэрлату может осуществляться несколькими видами жестких креплений:

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

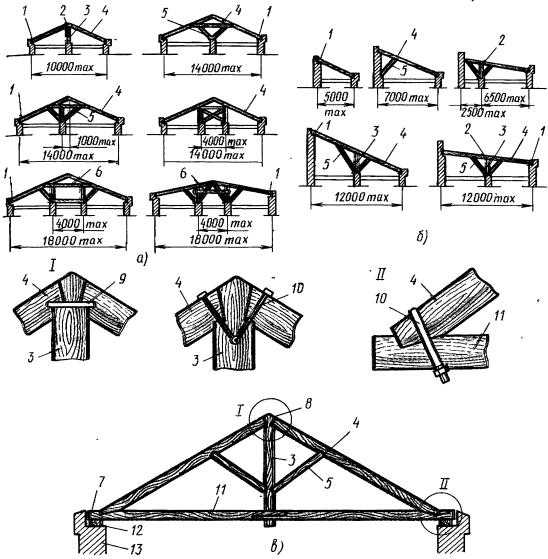

Несколько способов соединения деталей и узлов крыши

• Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

• Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

Руководство по вальмовой крыше

: общие типы и преимущества

Кэти Бартон | Опубликовано 4 июля 2022 г.

Купить

Вальмовая крыша имеет конструкцию, при которой все четыре стороны крыши скатываются. Он самоподдерживающийся, что делает его одним из самых конструктивно прочных и ветроустойчивых типов крыш.

Архитектурно-дизайнерское бюро Naoi

Но существует более одного типа вальмовой крыши, что может привести к путанице. Кроме того, в некоторых домах используется комбинация вальмовой и двускатной крыш.

Если вы планируете установить четырехскатную крышу в своем доме, вот что вам следует знать.

Обзор конструкции вальмовой крыши

Все стороны вальмовой крыши наклонены вниз. В квадратных домах четыре стороны вальмовой крыши образуют вершину. В прямоугольных домах стороны вальмовой крыши сходятся, образуя конек.

Шаг вальмовой крыши может варьироваться в зависимости от стиля.

Некоторые стили имитируют форму пирамиды, в то время как другие представляют собой смесь вальмовых крыш с другими типами, такими как двускатная.

5 Наиболее распространенные типы вальмовых крыш

Шатровые крыши могут принимать различные формы и размеры. Вот наиболее распространенные типы:

1. Стандартная четырехскатная крыша — традиционная четырехскатная крыша на прямоугольном доме с четырьмя наклонными сторонами, которые сходятся на коньке.
2. Шатровая крыша в форме пирамиды – Шатровая крыша в форме пирамиды – это то, что вы увидите на квадратных строениях. У него четыре равные стороны, которые сходятся в одной точке.
3. Шатровая и ендовная крыша – Шатровая ендовная крыша возникает, когда дом имеет Т-образную или L-образную форму, а не стандартный прямоугольник. У этой крыши есть долина, где сходятся несколько шатровых крыш.
4. Полувальмовая – полувальмовая или полувальмовая крыша сочетает в себе стили двускатной и шатровой крыш. Крыша начинается с двускатной конструкции, но верхние точки шатровые.
5. Голландская двускатная крыша – Голландская двускатная крыша представляет собой вальмовую крышу с фронтоном наверху.

Шатровая крыша или двускатная крыша

Двускатная крыша является наиболее простой конструкцией крыши. Он имеет две ровные стороны, образующие вершину посередине.

Двускатные крыши — самые простые в строительстве и, следовательно, одни из самых дешевых вариантов. Поскольку эти крыши скатные и не имеют плоских участков, они идеально подходят для районов с сильным дождем или снегом.

Шатровые крыши хорошо себя чувствуют в экстремальных климатических условиях. Их конструкция делает их самоподдерживающимися и лучшим выбором для кровли при сильном ветре и ураганах. И, поскольку они эстетичны, они могут повысить привлекательность бордюра.

Какими бы замечательными они ни были, у них есть два потенциальных недостатка. Во-первых, четырехскатные крыши дороже двускатных. Во-вторых, так как у них больше швов, у них больше шансов протекать.

Шатровая крыша может быть лучшим вариантом, если вы живете в районе, где часто бывают сильные ветры. С другой стороны, двускатная крыша лучше, если вы не беспокоитесь о сильном ветре и хотите что-то простое в обслуживании.

Шатровая крыша против вальмовой крыши

Некоторые путают четырехскатную крышу с двускатной, но это не одно и то же. Вальмовая крыша представляет собой двускатную конструкцию с двумя симметричными скатами с обеих сторон. Верхний склон обычно пологий, а нижний — крутой.

Вальмовые крыши прекрасно отводят воду от дома, но не подходят для районов с сильным снегопадом. Они также не так устойчивы к ветру, как четырехскатные крыши.

Вальмовая и вальмовая крыши максимально увеличивают пространство чердака. Но четырехскатная крыша — лучший выбор, если вы живете в экстремальном климате.

Плюсы и минусы вальмовой крыши

Существует много типов вальмовых крыш, и они подходят для всех типов домов. Если вы рассматриваете вальмовую крышу для своего дома, вот ее плюсы и минусы:

Плюсы вальмовой крыши:

• Эстетика – Вальмовые крыши имеют множество вариаций, и почти все они добавят привлекательности вашему дому. твой дом.
• Самостоятельная фиксация . Поскольку вальмовые крыши являются самонесущими, они обладают большей структурной целостностью, чем многие другие типы крыш.
• Идеально подходит для сильного ветра – Конструкция вальмовых крыш помогает им противостоять сильному ветру. Это один из лучших вариантов для районов, подверженных ураганам.
• Превосходный дренаж – Наклон вальмовых крыш предотвращает накопление дождя или снега.

Минусы вальмовой крыши:

• Дороговизна . Иногда сложная конструкция вальмовой крыши может сделать ее намного дороже, чем стандартная двускатная крыша.
• Склонен к утечкам – На вальмовых крышах больше швов, чем на многих других крышах, что повышает вероятность их протекания.

Примеры вальмовых крыш

Если вам нужно вдохновение, вот некоторые из самых популярных стилей вальмовых крыш.

Стандартная четырехскатная крыша дома в островном стиле

Russell Home Builders

Традиционная четырехскатная крыша имеет четыре стороны, которые соединяются с пиком или коньком, в зависимости от формы дома.

Стандартные вальмовые крыши являются одними из самых дешевых в этом стиле, поскольку их конструкция очень проста.

Шатровая и ендовная крыша на традиционном одноэтажном доме

Дуг Саймон АРХИТЕКТУРА

Шатровые и ендовные крыши состоят из нескольких секций шатровых крыш, которые встречаются и образуют ендовы. Обычно они имеют Т-образную или L-образную форму, но могут варьироваться.

В этом традиционном доме легко увидеть, как соединяются несколько крыш.

Голландская двускатная крыша в деревенском доме

Hoedemaker Pfeiffer

Если вы задумали сделать комбинацию вальмовой и двускатной крыш, вот один из способов сделать это.

Такая крыша называется голландским фронтоном. Он начинается как вальмовая крыша, а затем имеет фронтон наверху. Иногда фронтон небольшой, но в этом случае домовладелец решил разместить большой фронтон в центре.

Часто задаваемые вопросы (FAQ)FAQ

Дома каких типов лучше всего смотрятся с вальмовыми крышами?

Шатровые крыши являются одним из самых универсальных стилей и подходят для любого типа дома. Хотя вы обычно видите шатры на домах в георгианском и французском колониальном стиле, они подходят для любого дома. Вы легко найдете примеры современных, фермерских и деревенских домов с шатровыми крышами.

Почему текут вальмовые крыши?

Шатровые крыши протекают, потому что они имеют больше швов, чем крыши других стилей, таких как двускатные или двускатные. Чем больше швов в кровле, тем больше шансов на протечки. Убедиться, что ваша крыша закреплена и правильно залита, — это способ номер один предотвратить протечки. Осматривайте крышу ежегодно или после сильных ураганов на наличие повреждений.

Как долго служат вальмовые крыши?

Срок службы вальмовой крыши зависит от используемого материала, вашего климата и того, насколько хорошо вы ухаживаете за крышей. В зависимости от кровельного материала вы можете ожидать, что ухоженная вальмовая крыша прослужит пятьдесят и более лет.

Заключительные мысли

Стандартная вальмовая крыша имеет четыре наклонных стороны, которые сходятся на пике или коньке. Есть несколько вариантов шатровой крыши; некоторые из них сложны и сочетают в себе несколько стилей крыши.

Шатровые крыши отлично подходят для повышения привлекательности дома. Но помимо их очевидной приятной эстетики, они также являются самонесущими и являются одной из лучших крыш для районов с сильным ветром и подверженных ураганам. Самый большой недостаток вальмовых крыш заключается в том, что они с большей вероятностью протекают, поскольку имеют дополнительные швы.

Расчет каркаса вальмовой крыши — дюймы

?

Всегда показывать полное меню

Закрепленное меню

Версия

См. Завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

Деталь соединения стропил

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линию, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.

Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.

Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.

Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Щелкните левой кнопкой мыши, отпустите, а затем перетащите, чтобы измерить масштаб на диаграмме ниже. Увеличьте масштаб для более точных измерений.

Угол крыши
Свес
Весы

Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:

1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)

2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)

3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)

Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора.
Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина конька,
в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной плитой — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши,
с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
