Дефлектор вращающийся: Дефлектор вентиляционный для усиления тяги и защиты вытяжки

Дефлектор вентиляционный для усиления тяги и защиты вытяжки

Дефлектор вентиляционный – аэродинамическое вытяжное устройство, которое устанавливается на конце наружной части трубы системы вентиляции. Такой колпак на трубу необходим для защиты системы от попадания осадков и посторонних предметов, а также для обеспечения тяги при изменении направления ветра. Ресурс «Сантехник Портал» поможет разобраться, что такое дефлектор в вентиляции, для чего он нужен, как сделать и установить колпак на вентиляционную трубу самостоятельно.

Конструкция и принцип работы

Защитные устройства устанавливаются не только на трубу вентилирования, но и на вывод дымохода, поскольку главная задача устройства – обеспечение тяги.

Дефлектор для вентиляции состоит из следующих конструктивных элементов:

• два металлических стакана;
• фиксирующие кронштейны для надежного крепления;
• приточно-отводящего патрубок, который крепится на трубу хомутом.

Наружный стакан устройства выполнен в форме расширения в нижней части, тогда как нижний стакан полностью ровный. Цилиндры насаживаются друг на друга, а у верхней части конструкции устанавливается крышка на стойках.

Внимание! Чтобы атмосферные осадки не попадали внутрь вентиляционной системы, диаметр крышки должен превышать диаметр выходного отверстия.

Конструкция ветровика реализована так, что при направлении воздушного потока снизу вверх прибор срабатывает плохо – происходит отражение потока от поверхности крыши. Затем кислород направляется к газам, выходящим в верхней части агрегата. Для решения данной проблемы применяется двухконусный дефлектор цаги с соединенным основанием.

Принцип действия прибора основывается на аэродинамическом разрешении воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздушных потоков в этом направлении снизу-вверх из зоны повышенного давления.

Колпаки на ветровиках обладают более выпуклую форму вверх, при циркуляции ветра мимо них формируется создается разрежение в нижней его конструкции, чем и объясняется создание тяги.

Виды дефлекторов для вытяжки

На рынке есть большой ассортимент данных устройств. Разные вентиляционные дефлекторы обладают собственными техническими характеристиками, особенности эксплуатации и конструктивными нюансами. При выборе определенной модели нужно учитывать свойства той или иной конструкции.

Наиболее популярны следующие виды защитных колпаков:

• роторные вентиляционные системы;
• вращающиеся вентиляционные конструкции;
• дефлекторы Григоровича;
• флюгарки;
• астато;
• дефлектор ЦАГИ;
• дефлекторы Вольперта;
• Н-образные.

Рассмотрим самые распространенные разновидности подробнее.

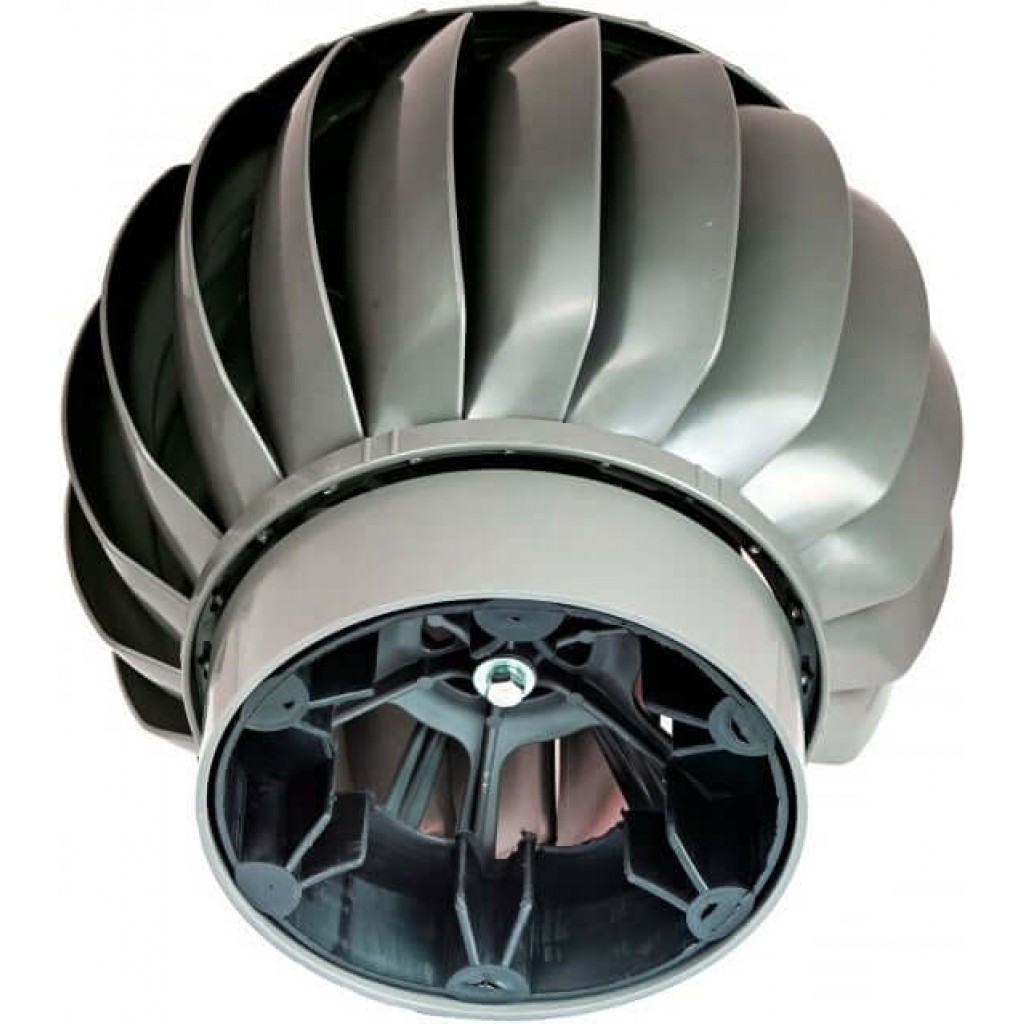

Роторные дефлекторы для вытяжной системы

Устройство роторного типа – самый популярный вентиляционный дефлектор, поскольку обладает самой высокой производительностью, на 20-25% выше, чем у аналогичных изделий. Кроме того, у роторной конструкции есть еще одно значимое преимущество – функционирование без использования какого-либо источника энергии. То есть их работа абсолютно автономна.

Вращаясь в одном направлении под воздействием ветра, головка турбины создает внутри трубы воздуховода разрежение, которое способствует активной циркуляции воздушных масс. Также головка защищает систему от попадания осадков.

Верхняя часть конструкции производится из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторная турбина может быть установлена на круглых, квадратных или прямоугольных воздуховодах или дымоходах.

Вращающийся ротационный прибор

Подвид роторного устройства – вращающийся дефлектор вентиляции с вентилятором. Чтобы увеличить производительность, в конструкцию встроены насадки с крыльчаткой на конце. Вращающаяся головка монтируется на вертикальной оси и снабжается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси крепится и крыльчатка, подающая воздушные потоки по вытяжному каналу. Этому способствует постоянное направление вращения головки турбины, независимо от направления ветра.

Как правило, изготавливается из алюминиевого листа, реже – из нержавеющей листовой стали толщиной от 0,4 миллиметра.

Наличие всех типоразмеров позволяет применять такую конструкцию на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича для вентиляции

Простой по конструкции колпак на трубу легко сделать своими руками. При этом устройство Григоровича характеризуется эффективностью, усиливая тягу в канале вытяжки более, чем на 20%.

Чтобы собрать приспособление, нужно вырезать круг из листа оцинкованной стали, разметить его на несколько равных отрезков и вырезать один фрагмент.  Соединив заготовку, получится колпак в виде конуса. Закрепить конструкцию на вытяжной трубе можно на трех стойках, сделанных из полосок используемого металла.

Помимо усиления тяги в вытяжном канале, дефлектор Григоровича защищает устье трубы от попадания в нее мусора. Для этого боковины изделия необходимо обтянуть металлической сеткой с размером ячеек не больше 5 мм.

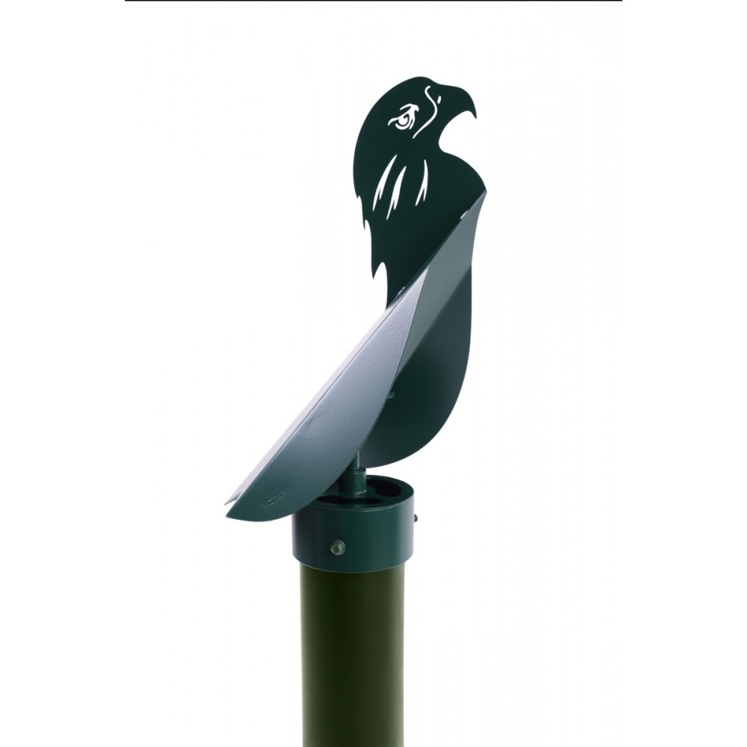

Дефлекторы-флюгарки

Принцип работы флюгарки также основан на изменении скорости воздушных потоков, когда они огибают диффузор. В итоге над вытяжной трубой образуется разреженная зона, которая помогает воздуху выходить из системы.

Диффузор – это часть вентиляционной системы для ввода и вывода воздуха в помещение и его перемешивания.

Но главная особенность флюгарок заключается в их способности двигаться вслед за ветром, для чего в устройстве имеется специальный киль. Вне зависимости от формы флюгарки, принцип действия изделия не меняется.

Вся конструкция крепится на вертикальной оси. При этом требований к монтажу намного меньше, чем к роторным приборам, так как ось применяется лишь для ориентирования устройства в пространстве.

Статодинамическое устройство

Яркий представитель статодинамического дефлектора – система Astato. Принцип работы заключается в том, что тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору.

Колпак устанавливается на крыше дома любой этажности, старых и новых зданий. В пассивном режиме, формируемый Astato, уровень разряжения равен сумме ветрового и гравитационного давления. Данный показатель отражает работу прибора в статическом режиме.

Далее включается электромотор и создается аэродинамический эффект, у которого степень разрежения равна сумме напора вентилятора и давления.

То есть без включения в розетку – устройство работает, благодаря силе ветра, а при включении мотора – тяга создается при помощи вентилятора.

Прибор можно установить в круглый вентиляционный канал с помощью ниппелей, а для прямоугольного воздуховода монтаж требует применения адаптера. Устройство оснащено автоматикой для управления, но при этом его можно настроить и вручную.

Существует множество моделей конструкции дефлекторов для вентиляции. Часто устройство невозможно отнести к одной конкретной разновидности, да это не нужно. Главное – эффективная работа прибора. К примеру, дефлектор цаги сложно отнести к определенному типу, однако устройство очень популярно. Как его сделать, продемонстрирует мастер на видео в конце статьи.

Какую конструкцию выбрать?

При выборе конкретной модели первостепенное внимание уделяют ее конструкции. Это один из ключевых параметров изделия. Определившись с конструктивным типом устройства, подбирается оптимальный размер агрегата для конкретного случая. Нужный аппарат легче выбрать, если дать ответ на простой вопрос – зачем устанавливается конструкция и для какого объекта.

Лучшие модели:

• ASTATO;
• роторный;
• дефлектор ЦАГИ тарельчатого типа.

При выборе учитывают коэффициент потерь и разряжения воздуха. Из этого следует, что данные значения зависят от конкретной модели. Если речь идёт о решениях типа ДС, соответствующий коэффициент составит 1.4. Очевидно, что степень разряжения воздуха зависит от скорости ветра.

Материал изготовления также стоит учитывать при выборе изделия. Изготавливают оголовки для вытяжки из оцинкованной стали, пластика, нержавеющей стали, алюминия и даже меди.

С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются нечасто, поскольку их стоимость очень высока. Чистый пластик по причине своей хрупкости мало распространен, как правило, из этого материала изготавливается цокольный дефлектор.

Хорошими характеристиками прочности и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала.

Как сделать дефлектор своими руками?

Прежде чем браться за это дело, нужно определиться с размерами изделия. От этого зависит выбор материала и его количество. Для обеспечения работоспособности устройства важно соответствие соотношения размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, потребуется предварительно сделать чертеж или использовать готовый. Предлагаем воспользоваться чертежом, представленным редакцией santehnikportal.ru, но перед этим необходимо с конструкцией прибора.

Чертеж дефлектора Григоровича с диффузором:

Инструменты, которые потребуются в процессе изготовления самодельного дефлектора:

1. Ножницы слесарные для резки металла. Можно применять ручные, но лучше использовать механические.
2. Киянка деревянная для выполнения жестяных работ.
3. Электродрель для сверления отверстий под заклепки при сборке и монтаже конструкции , а также сверло диаметром 5-8 мм.
4. Заклепочник для установки вытяжных заклепок.
5. Кернер – для обозначения места сверления отверстий в металлическом листе.
6. Молоток слесарный.
7. Для выполнения жестяных работ понадобится верстак со стальным уголком размером 50×50 мм, закрепленным по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу:

1. Лист металлический (стальной, стальной оцинкованный, медный, алюминиевый). Толщина металла должна быть в пределах 0,5-1,0 миллиметра.
2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
3. Картон для изготовления выкроек деталей и создания макета устройства.
4. Скобочник для скрепления картонных деталей.
5. Измерительный инструмент: линейка, рулетка, угольник или транспортир.
6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонного макета позволить избежать ошибок при изготовлении основного изделия и избежать потерь основного материала.

Процесс изготовления ротационного дефлектора

Приборы данного типа наиболее сложны для самостоятельного изготовления, поэтому чертежи лучше разрабатывать самостоятельно. А для сборки конструкции в натуральном масштабе необходимо владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных компонентов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их нужно сделать абсолютно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей лучше предварительно отработать на макете из картона. Требуемое их количество нарезается и, с применением скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом необходимо контролировать балансировку и работоспособность устройства. Результатом должна стать отработка формы ламелей и их эффективности. Но главная задача – сделать правильный расчет размеров основания оголовка в зависимости от диаметра и формы воздуховода.

Порядок сборки роторного вентилятора своими руками:

1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
4. В процессе сборки стоит предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их использование является обязательным.
5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность самостоятельной сборки заключается в необходимости сделать ось и корпус для подшипников. Не у всех дома есть токарный станок, а изготовление оси и корпуса подшипников вручную не дает гарантии качества. Поэтому лучше заказать изготовление деталей у профессионального токаря.

Правила монтажа оголовка

Установка дефлекторов на вентиляционную трубу всегда происходит на конечном этапе монтажа кровли. Для этого применяются кровельные лестницы, которые устанавливаются поверх финишного покрытия. Кроме того, перед монтажом колпака вокруг трубы необходимо соорудить подмостки, находясь на котором и осуществляет крепление оголовка.

Для монтажа оголовка на кирпичную трубу применяются самонарезающие винты:

1. Сначала нужно просверлить отверстия на расстоянии 12-15 см друг от друга, при этом избегая попадания в стык между кирпичами.
2. В отверстия установить пластмассовые дюбели.
3. Надеть корпус дефлектора на трубу и закрепить конструкцию саморезами.

Для организации воздуховода часто применяются металлические трубы с тонкой стенкой. В этом случае монтаж выполняется с использованием металлического хомута, который стягивается винтом.

Работы на высоте требуют тщательной подготовки и соблюдения определенных правил безопасности:

1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
2. Категорически запрещается принимать алкоголь в любых количествах.
3. Перед подъемом на высоту нужно убедиться в надежности крепления кровельной лестницы.
4. При выполнении монтажных работ необходимо использовать страховочный трос.
5. Запрещено осуществлять установку конструкции на высоте в сильный ветер, дождь или при других осадках.

Дефлектор вентиляционный – многофункциональное и часто необходимое устройство, которое способно значительно повысить эффективность вытяжной системы. Использование такого колпака на трубу обязательно для частных домов, если необходимо качественное проветривание помещений. Благодаря простоте конструкции, ее легко можно собрать и установить самостоятельно, следуя всем правилам и требованиям.

Видео как сделать дефлектор цаги:

Каких видов может быть вентиляционный дефлектор и как он работает

Содержание статьи

Достаточно часто можно слышать такое понятие, как дефлектор. Многие автомобилисты точно знают, что это такое и для чего эта деталь нужна. Однако не многие представляют себе, что такое вентиляционный дефлектор.

Вентиляционные дефлекторы

В общем случае дефлектором называется аэродинамическое устройство, которое устанавливается в верхней точке вентиляционного канала (на трубу) и служит для увеличения тяги вентиляционных систем или дымоходов.

Вернуться к содержанию ↑

Как это работает

Работает такое устройство очень просто. В основе лежит явление отражения потока воздуха от диффузионной плоскости. Когда поток воздуха встречается с этим самым диффузором, сразу начинает действовать закон Бернулли, то есть воздух рассекается, появляется разреженная область, что и повышает уровень тяги.

Зачастую многие ошибочно воспринимают вентиляционные дефлекторы только как устройства необходимые при плохой тяге. На самом же деле они рекомендованы даже там, где с системой вентиляции все нормально. Все дело в том, что данное устройство способно повышать уровень кпд системы вентиляции до 20 % от уже имеющегося.

Вернуться к содержанию ↑

Разновидности

Сегодня на строительных рынках можно найти огромное множество различных дефлекторов. Все они отличаются между собой по внешнему виду, предназначению и материалам изготовления.

Сразу нужно сказать, что дефлекторы могут быть не только вентиляционными, но и другими. Например, широко такие устройства применяются в авиастроении, а также в автомобилестроении.

Вентиляционный дефлектор

Как уже было сказано, автомобилисты точно скажут, что такое дефлектор капота, например. Все они прекрасно знают, что такое дверные дефлекторы, или как их еще называют «ветровики». Надо сказать, что «ветровик» может быть только пластиковый, а вот подобные устройства для дымоходов и систем вентиляции делаются из металлов:

• Алюминий;
• Нержавеющая сталь;
• Оцинкованная сталь;
• Очень редко, но встречаются и медные изделия.

Итак, если со сферами применения все понятно, то вот с конструкцией не очень. По этому признаку все подобные устройства делятся на:

• Дефлекторы цаги;
• Открытого тарельчатого типа;
• Круглые;
• Звезда;
• Устройство, работающее по принципу Григоровича;
• Н-образные изделия.

Самым простым и самым популярным является дефлектор Григоровича.

Дефлектор для вентиляции

Среди всего прочего можно выделить и еще два больших класса. Дефлектор может быть:

• Ротационный или вращающийся;
• Статичный, то есть неподвижный.

Стоит немного сказать и про технические характеристики подобных устройств. Их не много. Можно выделить только размеры и материал изготовления. Выбирая, внимание нужно уделять, прежде всего, принципу построения, то есть именно конструкции изделия, а уже потом из нужного типа выбирать нужный размер.

Вернуться к содержанию ↑

Из чего это сделано

Как уже было сказано, самым распространенным является изделие Григоровича. Поэтому на примере рассмотрим именно его.

Совет! При изготовлении дефлектора своими руками лучше всего за основу брать конструкцию именно данного типа.

Конструктивно такое устройство состоит из следующих элементов:

• Нижний цилиндр;
• Патрубок, который входит в нижний цилиндр;
• Верхний цилиндр;
• Конус;
• Кронштейн крепежный в количестве двух штук.

Чертеж такого устройства может выглядеть так:

Чертеж дефлектора

Надо сказать, что верхнего цилиндра может и не быть. В таком случае состоять изделие будет из следующих элементов:

• Нижнего цилиндра, который одевается на дымоход или на трубу вентиляционной системы;
• Диффузора, который рассекает поток воздуха;
• Обратный и прямой конусы.

В этом случае прямой конус выступает в роли колпака, защищающего трубу от попадания в нее осадков. Чертеж такой конструкции представлен на следующем рисунке:

Вернуться к содержанию ↑

Самостоятельное изготовление

Итак, сделать дефлектор своими руками не очень сложно.

Для этого потребуется следующий инструмент и материал:

• Металл;
• Ножницы по металлу;
• Болты с гайками, или заклепки с клепочником;
• Линейка и какой-либо пишущий предмет;
• Картон с большой плотностью;
• Канцелярский нож.

Первым делом выполняются все расчеты, то есть замеряется высота трубы, а также ее диаметр, чтобы можно было установить будущие размеры нашего изделия.

Если нет уверенности в успехе, то сперва можно сделать макет из картона. Из этого материала своими руками делаются все элементы по отдельности.

Для изготовления необходим чертеж, но поскольку приведенный выше вполне сгодится, то можно все действия своими руками выполнять по нему.

Итак, сперва делается нижний цилиндр. Измерив диаметр трубы, можно установить и диаметр цилиндра.

Внимание! Здесь главное не ошибиться: внутренний диаметр цилиндра должен быть таким же, как внешний диаметр трубы.

Дальше делается конус. Для этого вырезается круглая деталь. Дальше с какой-либо стороны делается прорезь до самого центра. После этого один край заводится немного под другой для формирования конуса.

Таким образом проектируются и изготавливаются все детали.

Что касается соединения, то лучше всего делать своими руками при помощи клепок или же болтов и гаек.

Все детали между собой соединяются согласно схеме.

На следующем изображении показаны дефлекторы для вентиляционных систем, сделанные из картона.

Дефлекторы для вентиляционных систем из картона

Если речь идет об изготовлении вращающегося изделия своими руками, то тут все гораздо сложнее. Для нормального вращения движущейся части необходимы очень точные расчеты и очень точное изготовление, чего можно добиться только при наличии некоторого оборудования. По этой причине своими руками вращающийся дефлектор сделать очень проблематично.

Вернуться к содержанию ↑

Некоторые типовые размеры

На изображении ниже представлено изделие с обозначением основных размеров:

Обозначение размеров дефлектора

В таблице можно увидеть соответствующие размеры, которые можно брать, как базовые.

Типовые размеры

Вернуться к содержанию ↑

Ротационные изделия

Один из особых видов данных устройств являются вращающийся. Такие приспособления для систем используются для вентиляции помещений. Работают они без вспомогательного оборудования, то есть вращение осуществляется только за счет ветра. Служат ротационные изделия для принудительного отвода газов, влаги и паров из помещений.

Конструкция таких изделий обеспечивает движение подвижной головки в одном направлении вне зависимости от силы и направления ветра.

Предназначены такие изделия не только для вентиляционных систем, но и для дымоходов. Вращаясь, головка создает вакуум (частичный), что предотвращает возникновение эффекта обратной тяги.

Вернуться к содержанию ↑

Дефлектор своими руками

Интересное по теме:

что это такое: описание, фото, применение в вентиляции

Современный загородный дом со своими герметичными окнами и дверями без качественной вентиляционной системы рискует превратиться в любой момент в парилку. Эффективная вентиляция призвана решать данную проблему. Система состоит из разнообразных приборов. В этой статье мы разберемся, что такое дефлектор, зачем он нужен, и как правильно его установить.

Содержание

1. Принцип действия дефлектора и его устройство.

2. Виды приборов и их назначение.

3. Дефлектор своими руками.

4. Монтаж.

5. Видео.

Принцип действия дефлектора и его устройство

Дефлектор – это устройство с «колпаком», монтирующиеся на верхушку вытяжной трубы для защиты вентиляционного канала и обеспечения постоянной тяги для всей вентиляционной системы.

Что такое дефлектор фото

Сегодня можно встретить дефлекторы разной конструкции. Основные части прибора:

1. Диффузор – это часть трубы по конструкции напоминающая усеченный конус. Именно эта часть устройства повышает воздушное давление у оголовка;

2. Колпак, защищает трубу от попадания мелкого мусора и осадков.

3. Внешний корпус цилиндрической формы, рассекает воздушный поток, создавая область низкого давления.

Материалом изготовления может быть медь или жесть, допускается изготовление дефлектора из котельной стали.

Виды приборов и их назначение

Дефлектор – это прибор, который может иметь разную конструкцию и различаться по назначению:

1. С плоской насадкой. Такие дефлекторы считаются самыми простыми, их легко изготовить самостоятельно.

2. С открывающейся насадкой. Данный тип дефлекторов рекомендуем для дымоходов, нуждающихся в частой чистке.

3. С щипцовой насадкой. Подобный дефлектор на дымоход обеспечивает более надежную защиту вентиляционной системы от снега, ветра и дождя, рекомендуем для установки в районах с частыми снегопадами и сильным ветром.

4. Насадка шарообразной формы. Дефлекторы отличаются интересным внешним видом, впишутся в дизайн любого современного дома, коттеджа или виллы.

Дефлектор своими руками

Прежде чем приступить сделать дефлектор на трубу своими руками необходимо знать, что прибор имеет свои параметры: высота 1,7 от диаметра вентиляционного канала, ширина 1,9 от того же внутреннего диаметра.

Важно: в качестве материала изготовления лучше выбрать медь, данный материал дорогой, но самый крепкий. Медный дефлектор на дымоход стоек к любым атмосферным явлениям и прослужит более 30 лет без необходимости ремонта.

Порядок изготовления устройства:

1. Создание на бумаге чертежа основных деталей – колпака, корпуса, диффузора.

2. Чертежи необходимо переложить на металл и вырезать нужные детали с помощью ножниц по металлу.

3. Полученные части соединяются между собой заклепками или болтами. Части можно также сварить.

4. Прежде чем установить дефлектор на трубу, необходимо его собрать «на земле». На высоте останется только закрепить части дефлектора к дымоходу.

Дефлектор для дымохода своими руками чертеж

Монтажа

Монтаж дефлектора на вентиляционную трубу несложный, но требует соблюдения определенных правил. Первым устанавливается патрубок в трубу, крепится он заклепками или болтами. Далее к патрубку фиксируются нижние кронштейны, а на них устанавливается воронка диффузора. Диффузор крепится хомутами.

Насадка устанавливается к верхней части диффузору с помощью заклепок.

Важно: рекомендуется устанавливать вентиляционный дефлектор на высоте в 1,8-2 м от уровня крыши. Такое расположение поможет улучшить тягу в вентиляционной системе.

Видео

Добавить комментарий

Монтаж дефлекторов на дымоход: инструкция. Академия РДС

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/ustanovki-vozdukhovodov/montazh-deflektorov-na-dymokhod-instruktsiya/

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

Что такое турбодефлектор

Устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

• Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке.
• Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси. Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.

Принцип работы дефлектора

На заметку! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.

Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали.
Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной).
Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз.
Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра.
Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.

Разновидности турбодефлекторов

Принцип работы

Независимо от размера, количества деталей и формы отражателей все дефлекторы работают по одному принципу. Аэродинамическое устройство устанавливают в верхней части дымовой трубы. Таким образом создается препятствие воздушным потокам. При ударе о стенки цилиндра ветер теряет свою силу направления, разбиваясь на множество мелких и более слабых воздушных потоков.

Остатки потоков, поднимаясь по корпусу, частично захватывают выходящий из трубы дым. Тяга в дымоходном канале увеличивается. Поскольку завихрений нет, угарный газ и дым не могут попасть обратно в трубу и выбрасываются наружу полностью.

Кроме своего основного предназначения дефлекторы часто выполняют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияют правильно подобранное сечение соединительного патрубка, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Установка устройства и этапы монтажа

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются следующие инструменты и материалы

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Этапы установки

• Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
• Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
• Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
• Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

КАТАЛОГ ТУРБОДЕФЛЕКТОРОВ

С уважением,

Команда Факультета Вентиляции

#РДС-Академия

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/ustanovki-vozdukhovodov/montazh-deflektorov-na-dymokhod-instruktsiya/

Вентиляционный дефлектор и его разновидности

Дефлекторы с двухскатной (щипцовой) крышкой.

Блок: 6/15 | Кол-во символов: 1736
Источник: https://stroyvolga.ru/%D0%B4%D0%B5%D1%84%D0%BB%D0%B5%D0%BA%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8/

Краткие характеристики основных разновидностей

Дефлектор может изготавливаться из оцинковки

• Дефлектор Григоровича (универсальный) – для вентиляции и удаления дыма.
• Модель Центрального Аэрогидродинамического Института – самый распространенный вариант. Состоит из входной полой цилиндрической части, диффузора, корпуса, фиксирующих кронштейнов и «зонта».
• Astato – разновидность тарельчатой открытой установки статодинамического типа комбинированного (естественного и принудительного) исполнения. Простая конструкция и приемлемая эффективность при экономичном потреблении электроэнергии.
• Н-образные модели: узнаваемы по сразу двум дефлекторам на одном оголовке, другие.

Блок: 5/6 | Кол-во символов: 668
Источник: http://ventkam. ru/ventilyatsiya/deflektor-printsip-raboty

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Смотреть видео

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Блок: 5/6 | Кол-во символов: 822
Источник: https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Блок: 2/6 | Кол-во символов: 445
Источник: https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Важно! При нормальных внешних условиях вентиляционная система функционирует в обычном статическом режиме. Снижение температурного и ветрового напора побуждает к работе вентилятор, восстанавливающий нужную тягу в каналах.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Блок: 6/6 | Кол-во символов: 1686
Источник: http://ventkam.ru/ventilyatsiya/deflektor-printsip-raboty

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
2. Аналогичным способом наносятся метки на широкой части диффузора.
3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Важно! При установке на цилиндрический дымовой канал или узел крышной вентиляции монтаж дефлектора ЦАГИ или Григоровича происходит достаточно быстро. Но если имеем дело с прямоугольным кирпичным дымоходом, придется покупать дополнительный переходник.

Блок: 6/7 | Кол-во символов: 1218
Источник: https://InfoTruby. ru/primenenie/deflektor

Устройство дефлекторов

В настоящее время на рынке представлены самые разнообразные типы вентиляционных дефлекторов. Отличаются они как по своей конструкции, так и по функциональности. Если говорить о самой распространённой разновидности, то она представлена в виде модели Григоровича. Следует отметить, что использование дефлекторов такого типа актуально не только на вентиляционных, но и на дымоходных трубах. Любой желающий может соорудить дефлектор ветиляционный своими руками, если использовать данную конструкцию. Что касается других разновидностей, то их чертежи значительно сложнее и изощрённее.

Конфигурацию дефлектора составляют следующие составляющие элементы: верхний и нижний цилиндры, конус и кронштейны в количестве двух штук, служащие для крепежа данного приспособления. Для изготовления дефлектора могут использоваться самые разнообразные материалы. Лучшим вариантом, при этом, будет жесть или оцинковка. Также отлично подойдёт с этой целью и специализированная котельная сталь.

Непосредственно процесс производства данной конструкции, следует начать с чертежа и произведения точных расчётов деталей изделия. С целью грамотных расчётов технических характеристик и параметров вентиляционного дефлектора следует заняться измерениями диаметра дымоходной или вентиляционной трубы, в которую будет помещён дефлектор. Так, к примеру, если данное значение равно двенадцати сантиметрам, то будет актуально применение вентиляционных дефлекторов длиной в четырнадцать с половиной сантиметров.

Блок: 3/7 | Кол-во символов: 1500
Источник: https://oventilyatsii.ru/ventilyacionnyj-deflektor.html

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.

По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

Видео дефлектора своими руками:

Блок: 4/4 | Кол-во символов: 3308
Источник: http://DomSdelat.ru/ventiliacia/deflektor-ventilyacionnyj-chto-eto.html

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Блок: 7/7 | Кол-во символов: 1521
Источник: https://InfoTruby.ru/primenenie/deflektor

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Блок: 3/7 | Кол-во символов: 1180
Источник: https://InfoTruby.ru/primenenie/deflektor

Подведение итогов

Дефлектор – полезное и многофункциональное приспособление, способное существенно улучшить функционирование естественной вентиляции, дымовыводящих путей. Особенно его использование обосновано, если ваше постоянное место жительства – загородный коттедж. Благодаря простоте конструкции вполне возможно самостоятельное изготовление данного приспособления.

Блок: 8/8 | Кол-во символов: 400
Источник: https://VentilyaciyaDom.ru/elementy-ventilyatsii/deflektor-i-ego-raznovidnosti.html

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

1. Плоское
2. Полукруг
3. С крышкой
4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

• Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
• Устройство Григоровича
• «Дымовой зуб»
• Круглый дымник «Воллер»
• Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

• Патрубок (входной)
• Каркас
• Диффузор
• Зонтик
• Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Блок: 13/15 | Кол-во символов: 1353
Источник: https://stroyvolga.ru/%D0%B4%D0%B5%D1%84%D0%BB%D0%B5%D0%BA%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8/

Флюгер-дефлектор

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Флюгер

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Флюгер-дефлектор выполняется из материалов с высокой устойчивостью к коррозии. Он имеет элементарную конструкцию и может использоваться в дымоходах на любых зданиях.

Блок: 14/15 | Кол-во символов: 888
Источник: https://stroyvolga.ru/%D0%B4%D0%B5%D1%84%D0%BB%D0%B5%D0%BA%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8/

Кол-во блоков: 30 | Общее кол-во символов: 34783
Количество использованных доноров: 7
Информация по каждому донору:

1. https://VentilyaciyaDom.ru/elementy-ventilyatsii/deflektor-i-ego-raznovidnosti.html: использовано 5 блоков из 8, кол-во символов 4648 (13%)
2. https://stroyvolga.ru/%D0%B4%D0%B5%D1%84%D0%BB%D0%B5%D0%BA%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8/: использовано 5 блоков из 15, кол-во символов 7784 (22%)
3. http://ventkam.ru/ventilyatsiya/deflektor-printsip-raboty: использовано 3 блоков из 6, кол-во символов 3478 (10%)
4. https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html: использовано 4 блоков из 6, кол-во символов 2636 (8%)
5. http://DomSdelat.ru/ventiliacia/deflektor-ventilyacionnyj-chto-eto.html: использовано 2 блоков из 4, кол-во символов 4863 (14%)
6. https://oventilyatsii.ru/ventilyacionnyj-deflektor.html: использовано 4 блоков из 7, кол-во символов 5849 (17%)
7. https://InfoTruby.ru/primenenie/deflektor: использовано 5 блоков из 7, кол-во символов 5525 (16%)

Зачем в системе вентиляции нужен дефлектор?

Для создания не только комфортного, но и здорового микроклимата в помещениях разного назначения используют вентиляционные системы, в состав которых входит множество соответствующих конкретным условиям элементов. Чтобы внутри здания происходила естественная циркуляция воздуха, в системе должна быть тяга.

Для ее создания устанавливают вентиляционный дефлектор, усиливающий подсос из вентиляционного канала с помощью ветрового напора. Если говорить о системе вентиляции с естественным побуждением воздуха, то стоит отметить тот факт, что на ее работу будет влиять атмосферная ситуация. Воздухообмен здесь может ускоряться или затухать в зависимости от силы ветра.

Обеспечение тяги

Дефлектор обеспечивает понижение роли погоды на работоспособность вентиляции. Этот модуль, обычно имеющий форму колпака, ставят на вытяжной клапан, в его верхней точке. С его помощью обеспечивают защиту для шахты от проникновения мусора и птиц, а также заметно снижают попадание осадков внутрь вентиляции. Данное устройство поднимает КПД системы на 15-20%.

Зонтичная конструкция обеспечивает увеличение тяги в дымоходах, зонтик здесь к тому же обеспечивает гашение искр. Конструкция данного агрегата (www.vings-mpr.ru) довольно проста, в нее входят

• диффузор,
• зонт,
• корпус.

На вентиляционный канал насаживают нижнюю часть диффузора, который и замедляет поток воздуха. Для прикрепления зонта используют стойки, корпус изготавливают из кольца или обечайки. Корпус формирует внутри область пониженного давления. Сегодня выпускаются модели, оснащенные сеткой, задерживающей некрупный мусор. При этом специалисты по производству вентиляционного оборудования предупреждают, что это дополнение уменьшает тягу.

Как выбирать

Точно подобранный дефлектор нужно грамотно закрепить, тогда он будет обеспечивать

повышение интенсивности воздухообмена. При заказе такого изделия обычно уделяют внимание нескольким его параметрам:

• принципу работы,
• материалу, из которого он изготовлен,
• типу конструкции.

По принципу работы ветряные насадки делят на четыре группы: статичные, ротационные,

статичные с эжектирующим вентилятором, с поворотным корпусом. Для производства дефлекторов используют нержавейку, алюминий, медь, полимеры, керамику, оцинкованную сталь. Довольно часто выбор наших соотечественников падает на изделия из алюминия или стали.

Если определенную роль играет внешний вид установки, используют ее металлический вариант с полимерным покрытием. Самой простой конструкцией являются статичные модели. У ротационных агрегатов имеются вращающиеся лопасти. Результатом применения новых технологий стало использование эжектирующего вентилятора. Для нормализации тяги здесь предусмотрены датчики.

Поворотный корпус выглядит как вращающийся колпак. Здесь имеется две соединенные шарнирным механизмом трубы: горизонтальная и вертикальная. Заказать все необходимое для прокладки вентиляционной системы оборудование сегодня очень легко, достаточно лишь зайти на сайт соответствующей фирмы, ознакомиться с ее предложениями, изучить технические характеристики оборудования и заполнить специальную форму.

Вращающийся водоотражатель

— Bulk Reef Supply Вращающийся водоотражатель

— Bulk Reef Supply

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

… Расход воды с 4 типами регулирования: Расход Направление потока Скорость вращения дефлектора 360 ° Вращение опоры насоса Мощность: до 1200 галлонов в час 10 Вт Характеристики: Опора насоса может быть вращается 360 ° Насос можно наклонять вверх и вниз на 180 ° Регулируемый дефлектор Вода …

Добавить в корзину
Сообщите мне, когда в наличии

… Расход воды с 4 типами регулирования: Расход Направление потока Скорость вращения дефлектора 360 ° Вращение опоры насоса Мощность: до 1600 галлонов в час 14 Вт Характеристики: Опора насоса может быть вращается 360 ° Насос можно наклонять вверх и вниз на 180 ° Регулируемый дефлектор Вода …

Добавить в корзину
Сообщите мне, когда в наличии

… Насос Voyager 2 Stream отличается запатентованной конструкцией с широким диапазоном регулировки потока.Характеристики Опора насоса может поворачиваться на На 360 ° Насос можно наклонять вверх и вниз на 180 ° Регулируемый дефлектор Водяной регулятор производительности Положение в любом месте с помощью магнитной опоры для стекла толщиной до 3/4 дюйма (15 мм) и…

Добавить в корзину
Сообщите мне, когда в наличии

… Конструкция включает инновационную систему вращения на 360 ° для направления потока воды с 4 типами регулирования.Характеристики Опора насоса может поворачиваться на На 360 ° Насос можно сгибать вверх и вниз на 180 ° Керамические седла и валы Регулируемый дефлектор Тонкая регулировка направления с блокировкой…

… Дефлектор Flow обеспечивает широкую струю воды для обеспечения трехмерной регулировки на выходе из насоса. Специальный магнитодержатель не передает вибрацию на стекло, что обеспечивает сверхтихую работу. Tunze Turbelle Nanostream 6020 Особенности Компактный дизайн легко спрятать в аквариуме.Они поворачивают в ширину…

Добавить в корзину
Сообщите мне, когда в наличии

Свяжитесь с нами

Узнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних выпусках BRSTV и выигрывайте бесплатные призы!

© 2021 Bulk Reef Supply. Все права защищены.

1420AB-10 10-дюймовый перфорированный 4-сторонний дефлектор Truaire Перфорированный поворотный 4-сторонний дефлектор Откидная перфорированная лицевая поверхность, белое порошковое покрытие

1420AB-10 10-дюймовая перфорированная 4-сторонняя поворачивающаяся перфорированная дефлектор Truaire Поворотная перфорированная поверхность с белым порошковым покрытием

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Абрпн:

1420AB-10

1420AB-10 Truaire 10 «Перфорированный поворотный 4-сторонний дефлектор Шарнирная перфорированная поверхность с белым порошковым покрытием

Наличие: 0

MPN: 1420AB-10

Ваш номер

Innovision Optics — Творческие способы визуализации

Введение

Отражайте дождь и снег от объектива, не останавливая камеру.Снимайте в плохую погоду без эффекта гироскопа при панорамировании и наклоне.

Описание

Spintec RD мгновенно отводит дождь и снег, вращая специально изготовленный стеклянный фильтр Tiffen 3000 раз в минуту. Вращающееся стекло создает как центробежный эффект, который мгновенно удаляет капли дождя (и даже водяные брызги), так и вакуумный эффект, который удаляет более легкие хлопья снега, которые, возможно, не были удалены центробежным эффектом.

Устройство легко устанавливается как на линзы с внутренней фокусировкой, так и на линзы с внешней фокусировкой с внешним диаметром 75-105 мм. Для линз с внутренней фокусировкой Spintec RD просто устанавливается. Линзы с внешней фокусировкой крепятся с помощью специального кронштейна, который устанавливается на стандартные 15-миллиметровые стержни.

Spintec RD работает от источника питания 12 В непосредственно от батареи камеры.

В комплект RD105 входят солнцезащитный козырек, шнур питания и специальная крышка камеры.

Какая модель Spintec подходит для моего объектива?

Основные характеристики

Вес дождевика: 420 г

Вес кабеля питания: 60 г

Вес кронштейна: 60 ​​г

Питание: 12 В постоянного тока, 700 мА в рабочем состоянии, 1.1A, пуск

Шум: 40 дБ макс.

Диапазон температур: от -20 ° до + 35 ° по Цельсию

Вращающееся стекло: прозрачное фильтровальное стекло, изготовленное Tiffen для Spintec

RD105 Технические характеристики

Размеры: 170 мм (В) x 135 мм (Ш) x 40 мм (Г)

Вес устройства: 615 г

RD105A

Комплект отражателя дождя 105 мм

RD105 (вид сзади)

Дождевик 105 мм (показан с дополнительным монтажным кольцом 105 мм и 15 мм
облегченный кронштейн штанги)

RD105 (вид сбоку)

Дождевик 105 мм (показан с дополнительным монтажным кольцом 105 мм и 15 мм
облегченный кронштейн штанги)

RD105 (вид спереди)

Дождевик 105 мм (показан с дополнительным монтажным кольцом 105 мм и 15 мм
легкий кронштейн штанги)

RD105C

Крышка камеры

RD 105F

Стекло запасного фильтра

RDB85MR

Монтажное кольцо 85 мм

RDB105MR

Монтажное кольцо 105 мм

RDB15LW

Кронштейн для облегченной тяги 15 мм

RDB15ST

Кронштейн для штанги 15 мм

RDB19

Кронштейн штанги 19 мм

Упорные кольца

Упорные кольца доступны в следующих размерах:
80 мм, 85 мм, 86 мм, 87 мм, 90 мм, 94 мм, 95 мм, 98 мм, 100 мм.

RDP

Зачищенные выводы кабеля питания

RDP1

4-контактный кабель питания XLR

RDP2

Кабель питания Sony 4 Pin Hirose

RDP3

Кабель питания Anton Bauer P-Tap

RDP4

Кабель питания Fisher с 11 контактами Arri

RDP5

Кабель питания

RDP6

Пин Лемо Пин Арри 12В 2
Red One, 12 В, 4-контактный кабель питания Lemo

Интегрированная ветряная турбина с отражателем и встречным вращением (ID-CR WTS)

Возможность

Тем не менее, скорость ветра в городских районах по своей природе низкая, тогда как в прибрежных районах течение относительно плавное.В результате традиционные ветряные турбины с вертикальной осью (VAWT) находятся в трудном положении для достижения высокого КПД. Следовательно, VAWT успешно вернули интерес исследователей за последнее десятилетие благодаря их огромному потенциалу в городских и прибрежных районах.

Технологии

Настоящее изобретение представляет собой интегрированную ветряную турбину с отражателем и встречным вращением (ID-CRWTS). IDCRWTS состоит из трех основных компонентов: (а) вращающиеся в противоположном направлении (CR) роторы с двумя прямыми лопастями, (b) наклонный дефлектор с вихревыми генераторами (VG), прикрепленными к его напорной поверхности, и (c) флюгер.ID CRWTS обещает преодолеть проблемы обычных VAWT и повысить производительность выработки электроэнергии. Двойные роторы CR могут быть расположены близко друг к другу. Это значительно увеличивает плотность упаковки нескольких турбин. Кроме того, крутящий момент и эффект Магнуса сдвоенных роторов CR сбалансированы, и, следовательно, структурная стабильность ID-CRWTS улучшена. Кроме того, ID-CRWTS изменяет характеристики следа и приводит к симметричному следу, что способствует размещению нескольких турбин.Кроме того, дефлектор перенаправляет приближающийся поток и увеличивает скорость ветра. Это улучшает самозапуск и мощность при слабом ветре. Кроме того, ВГ образуют вихри, питающие пограничные слои лопаток. Следовательно, динамический срыв может быть отложен для увеличения выработки электроэнергии. Чтобы дефлектор всегда был ориентирован по направлению ветра, используется флюгер.

Преимущества

• Низкие затраты на производство и техническое обслуживание по сравнению с традиционными ветряными турбинами с горизонтальной осью (HAWT)
• Больше мощности в заданной области
• Повышение эффективности производства электроэнергии в городских и морских районах
• Подходит для низкоскоростных и турбулентных регионов

Приложения

• Возобновляемая энергия
• Береговая ветряная турбина
• Морская ветряная мельница

FreshMarine предлагает вращающийся водоотражатель Hydor FLO

БЕСПЛАТНАЯ ДОСТАВКА при заказе на сумму свыше 500 долларов на все виды рыб, кораллов, инвертированных рыб, комплексные предложения и живых рептилий, за исключением живых камней, песка и природной морской воды! При заказе до 500 $

Стоимость доставки будет рассчитываться на основе фактического веса доставки.Все заказы на домашний скот отправляются через Next Day Air. Если выбран другой способ доставки, мы изменим способ доставки.

Live Rock and Sand отправляются через 2-дневный сервис. Сухие товары, товары для аквариумов и товары для рептилий доставляются наземным транспортом, если не указано иное. Все заказы на домашний скот должны быть отправлены в ночное время через UPS или FEDEX Priority Overnight, чтобы сократить время доставки.

Заказы обычно отправляются в течение 1-2 рабочих дней. Все LiveStock отправляются в среду и будут доставлены в четверг утром.Когда ваш заказ будет отправлен, вы получите электронное письмо с подтверждением и вашим номером отслеживания. Сколько стоит доставка в субботу? Субботняя доставка должна производиться по специальному запросу по электронной почте или телефону. Субботняя доставка осуществляется за дополнительную плату в размере 26 долларов США. Наличие В интересах соблюдения вашего графика, если 70% вашего заказа есть на складе, он будет отправлен. Любые недостающие предметы или замены будут отмечены в вашем заказе, и ваша общая сумма будет соответствующим образом скорректирована. Если вы предпочитаете, чтобы с вами связались, если у нас отсутствуют какие-либо товары, сообщите нам об этом при размещении заказа в поле для комментариев.Однако это может задержать ваш заказ. Из-за особенностей нашей продукции мы не можем отложить заказ живых животных. АДРЕСА ДОСТАВКИ И СЧЕТА: Если ваш адрес доставки отличается от адреса выставления счета вашей кредитной карты, убедитесь, что эмитент вашей карты указал этот адрес доставки как «авторизованный» адрес. Мы проверяем все адреса с помощью VISA, MasterCard, Discover и American Express. Требуется подпись UPS обычно требует подписи для доставки. Вы или уполномоченное вами лицо должны присутствовать, чтобы расписаться за отправку, если вы решите, что она будет доставлена ​​к вам домой или в офис. Arrive Alive Guarantee При следующих обстоятельствах мы НЕ сможем соблюдать нашу гарантию:

• Заказы не получены с первой попытки доставки.
• Заказы не подлежат доставке на предприятии FEDEX / UPS при температурах выше 90 градусов или ниже 40 градусов.
• Заказы, размещенные во время экстремальных погодных условий, не будут покрыты гарантией нашего живого прибытия.
• Если погода задержит рейс или закроет аэропорт, ваш скот будет задержан.Ни FedEx, ни Freshmarine.com не контролируют погоду.
• Если ваш живой инвентарь задерживается, поврежден или никогда не был доставлен из-за суровых погодных условий, FedEx не будет соблюдать ГАРАНТИИ, а, следовательно, и Freshmarine.com не может.

FreshMarine.com доставляется только в континентальную часть США, за исключением Гавайев, Аляски и Пуэрто-Рико

Душевая кабина Ascent с вращающимися отражающими панелями и легко очищаемым стеклом

Обновление

COVIID-19 — Задержка по всем заказам в качестве нашего поставщика и транспорт закрыт до 14 апреля.

Сборы

недоступны в наших филиалах в Солташе, Сент-Остелл, Пенрин, Глостер-Дугфилдс, однако доставка прямо на ваш адрес в эти районы возможна за дополнительную плату, указанную в корзине оформления заказа.

УСЛОВИЯ

ДОСТАВКА И ВОЗВРАТ

* Мы делаем все возможное, чтобы доставить товар как можно скорее, большинство заказов доставляется в течение 5 рабочих дней, если товар отсутствует на складе. Большинство товаров доставляются напрямую от компании-поставщика их транспортом.

* Право собственности и риск в отношении Товара переходят к Покупателю после доставки. Покупатель обязан осмотреть Товар сразу после получения. Покупатель должен письменно уведомить Продавца в течение 48 часов с момента доставки, если Товар поврежден или не соответствует условиям Контракта. Если Покупатель этого не сделает, считается, что Покупатель принял Товар.

* Вы должны сообщить нам в течение 48 часов по телефону 01453764565 Отдел продаж через Интернет с понедельника по пятницу с 9:00 до 17:00 или по электронной почте [email protected] о любых повреждениях или проблемах, иначе мы оставляем за собой право не принимать возврат.

* Для предметов, поврежденных при доставке или неисправных при использовании, мы принимаем возврат только в том случае, если мы будем уведомлены в течение 48 часов с момента доставки, после подтверждения замененный товар будет отправлен на доставку для обмена на текущий товар.

* Чтобы отменить заказ, сообщите нам в течение 24 часов и откажитесь от доставки любых товаров, которые уже могут быть отправлены на доставку, чтобы их можно было вернуть.

* Мы оставляем за собой право применять плату за пополнение запасов и плату за обработку в размере до 30% к любым отменам, возврату и возмещению ненужных товаров, включая любую плату за инкассацию до 50 фунтов стерлингов.00.

* Товар, возвращаемый или отмененный заказ, должен быть в оригинальной упаковке и не иметь повреждений (в том виде, в котором он был получен). Продавец не несет ответственности за возврат, если это условие не выполняется. Если Продавец по своему усмотрению в исключительных случаях соглашается на возмещение, если это условие нарушается, то на товар будет вычтена 30% скидка на пополнение запасов / переупаковку и расходы на транспортировку в размере до 50 фунтов стерлингов.

* При предъявлении претензии о дефекте или повреждении Товар должен быть возвращен Покупателем Продавцу.Покупатель имеет право на полное возмещение (включая расходы на доставку) плюс любые возвратные почтовые расходы, если Товар действительно неисправен. Если будет обнаружено, что возвращенный Товар поврежден по вине Покупателя, Покупатель несет ответственность за расходы по устранению такого ущерба. На возвращаемых товарах должен быть четко указан номер заказа, полученный от Продавца на упаковке.

* Доставка Товара осуществляется по адресу Покупателя, указанному в заказе, и Покупатель должен принять все меры, необходимые для получения Товара, когда он будет предложен для доставки.Адрес доставки покупателя должен совпадать с адресом выставления счета, если не был отправлен специальный запрос или подтверждение адреса доставки.

* Специальные заказы, такие как индивидуальные ванны, гидромассажные ванны, могут быть отменены только в течение 24 часов с письменным подтверждением по электронной почте. Специальные заказы не подлежат возврату, если товар неисправен при доставке, и вы уведомили нас в течение 48 часов. По специальным заказам может взиматься дополнительная плата за доставку.

Пьезоэлектрический дефлектор лазерного луча для космических приложений

Ключевые слова: пикоспутник , пьезоэлектрический дефлектор.

1. Введение

Оптические отражатели луча широко используются для многих приложений, таких как микроскопия, оптическая связь, лазерные радарные системы, системы слежения за целями, системы землеустройства, лазерные принтеры, космические технологии, медицина, лазерная обработка, метрология, лазерное сканирование и др. [1- 5]. Управление направлением оптического луча также важно для системы связи лазерного луча для управления роем пикоспутников в космосе [1]. Системы позиционирования и управления лучом должны обладать следующими характеристиками, такими как гибкость, высокая точность позиционирования, высокое разрешение и быстрая реакция.Большинство существующих систем позиционирования оптического луча имеют большие размеры и потребляют значительное количество электроэнергии, поэтому актуальна разработка системы отклонения небольшого размера [2]. Микрооптические компоненты небольшого размера обладают следующими преимуществами, такими как компактный размер, быстрый отклик и низкое энергопотребление, поэтому могут быть разработаны устройства позиционирования с расширенными функциями.

За последние годы было разработано много новых микрооптических устройств и систем i.е. микролучевые делители [6], микролинзы [7-9], микропозиционеры [10-13] и микрозеркала-дефлекторы [2-5, 14-16]. Также есть сообщения о дефлекторах пьезоэлектрического типа. Дефлекторы этого типа имеют простую механическую конструкцию, высокую удерживающую силу и механическую прочность [17]. Большинство авторов используют пьезоэлектрические изгибные биморфы в качестве приводных механизмов дефлекторов. Высокое разрешение может быть достигнуто с помощью изгибных биморфов, но угол поворота дефлектора ограничен [18, 19]. Кроме того, эти устройства позиционирования имеют только одну степень свободы.

Предложен и проанализирован пьезоэлектрический микропривод 3DOF для оптического отражателя пучка. Предложенная конструкция пьезоэлектрического дефлектора позволяет добиться неограниченного угла поворота зеркала вокруг трех осей. Также может быть достигнута высокая разрешающая способность поворота дефлектора. Проведено численное моделирование и экспериментальные исследования для анализа динамических характеристик пьезоэлектрического дефлектора.

2. Принцип действия пьезоэлектрического дефлектора

Исследуемый дефлектор оптического пучка состоит из пьезоэлектрического цилиндра, пассивной ферромагнитной полусферы, зеркала и постоянного магнита (рис.1 (а), 1 (б)). Пьезоэлектрический цилиндр имеет три точки контакта, расположенные на верхней поверхности цилиндра. Контактные точки используются для вращения полусферы. Магнит используется для создания магнитной силы и предварительной нагрузки полусферы на цилиндр. Наружные электроды пьезоэлектрического цилиндра разделены на три равные секции, как показано на рис. 1 (c). Внутренний электрод цилиндра заземлен. Контактные точки создают эллиптическое движение, когда гармоническое напряжение подается на внешние электроды, поэтому полусфера поворачивается на определенный угол.Вращательное движение вокруг трех осей достигается при возбуждении различных секций электрода. Направление вращения полусферы вокруг осей x, y и z достигается применением различных алгоритмов возбуждения электродов. Теория формирования эллиптических траекторий и генерации вращательного движения полусферы проанализирована в [20].

Рис. 1.
Пьезоэлектрический дефлектор: 1 — лазерный луч, 2 — зеркало, 3 — пассивная ферромагнитная сфера, 4 — пьезоэлектрический цилиндр, 5 — постоянный магнит, 6 — точки контакта пассивной ферромагнитной полусферы с пьезоэлектрическим цилиндром, 7 — электроды.

а) Схема

б) Конфигурация электродов

c) Рисунок внешнего электрода

3.Численное моделирование и анализ

Моделирование методом конечных элементов (МКЭ) использовалось для анализа гармонического отклика и расчета траекторий движения точек контакта при возбуждении различных электродов. Для моделирования использовалась программа FEM ANSYS. Размеры пьезоэлектрического цилиндра были заданы (D × d × h) 14 × 11 × 10 мм. Для моделирования использовался пьезоэлектрический материал PZT4. На рис. 2 (а) показана модель пьезоэлектрического привода с помощью МКЭ. Цилиндр имеет радиальную поляризацию.Электропривод приводился в действие гармоническим электрическим сигналом 20 В. Форма стоячей волны цилиндра на частоте 112,7 кГц представлена ​​на рис. 2 (б). Эта резонансная частота была установлена ​​как рабочая частота исполнительного механизма.

Рис. 2.
Численное моделирование цилиндрического привода.

а) Модель FEM

б) Деформации привода (112,7 кГц)

По результатам анализа гармонического отклика рассчитаны траектории движения точек контакта при приложении синусоидального напряжения к разным внешним электродам.Определена резонансная частота 112,7 кГц. Результаты расчетов представлены на рис. 3, где приведены траектории движения всех трех точек контакта в плоскости xz.

Рис. 3.
Траектории движения точек контакта в плоскости xz (возбуждения пьезоэлектрического цилиндра на частоте 112,7 кГц)

а) Первый контактный пункт

б) Второй контактный пункт

c) Третье контактное лицо

При анализе траекторий движения точки контакта можно заметить, что они имеют эллипсоидальную форму.Длина главных осей эллипсов составляет 0,39 мкм, 0,53 мкм и 0,41 мкм, а угол наклона большой оси эллипсов составляет 45,2 °, 14,4 ° и 19,1 ° соответственно для первой, второй и третьей точки контакта (рис. . 3). Следует отметить, что длина больших осей эллипсов различна из-за разного расположения точек в плоскости xy координатной плоскости.

4. Экспериментальные измерения и результаты

Для экспериментального исследования изготовлен прототип пьезоэлектрического дефлектора (рис.4). Экспериментальные исследования были направлены на определение резонансной частоты пьезоэлектрического цилиндра, траекторий точек контакта и разрешения угла поворота дефлектора. Форма пьезоэлектрического актуатора на резонансной частоте была получена с помощью метода голографической визуализации. Для измерений использовалась голографическая система PRISM (прецизионный прибор для измерения поверхности в реальном времени). Экспериментальная установка состоит из блока управления, объектного светоделителя и камеры (рис. 5).Пьезоэлектрический привод на этой схеме не показан. Электропривод приводился в действие электрическим сигналом 20 В с частотой 110,2 кГц. Голографические изображения амплитуд колебаний представлены на рис. 6.

Рис. 4.
Прототип пьезоэлектрического дефлектора

Видимые темные области показывают максимум амплитуд колебаний, а светлые зоны — минимум амплитуд колебаний. На рис. 6 (а) показаны деформации области пьезоэлектрического цилиндра, где расположены внешние электроды.На рис. 6 (b) показан цилиндр сверху. Контактные элементы установлены в областях максимальных колебаний (рис. 6, б).

Рис. 5.
Экспериментальная установка для измерения деформации поверхности пьезоэлектрического цилиндра с помощью системы голографической интерферометрии PRISM: 1 — блок управления, 2 — объектный светоделитель, 3 — камера.

Рис. 6.
Голографический вид (20 В, 110,2 кГц): а) деформации пьезоцилиндра, б) места установки контактных элементов

Траектории движения точек контакта и разрешение пьезоэлектрического дефлектора были измерены с помощью другой экспериментальной установки, состоящей из программируемого генератора сигналов, лазерного доплеровского виброметра Polytec TM, усилителя высокого напряжения, аналого-цифрового преобразователя PicoScope и компьютера с установленным программным обеспечением сканирующего виброметра. пакет (PSV 8.8, Polytec Inc., Ирвин, Калифорния) (рис. 7).

Результаты экспериментов показали, что максимальная скорость вращения зеркала достигается на уровне 110,2 кГц. Также экспериментально подтверждено, что точки соприкосновения движутся по траектории эллиптической формы (рис. 8). Однако траектории разных точек не равны. Также параметры эллипсов не полностью соответствуют результатам численного моделирования. Различия в основном возникают из-за ошибок изготовления и сборки прототипа исполнительного механизма, различий в площадях электродов, свойств материалов, асимметрии распределения вибрации пьезоэлектрического исполнительного механизма.

Рис. 7.
Экспериментальная установка. Здесь: 1 — пьезоэлектрический дефлектор, 2 — лазерный доплеровский виброметр Polytec TM, 3 — усилитель высокого напряжения, 4 — генератор сигналов Agilent 33220A, 5 — PicoScope-3424, 6 — компьютер.

Рис. 8.
Траектории движения точек контакта в плоскости xz (110,2 кГц, 20 В)

а) Первый контактный пункт

б) Второй контактный пункт

c) Третье контактное лицо

Разрешение угла поворота дефлектора определялось срабатыванием пьезоэлектрического исполнительного механизма импульсным электрическим сигналом.Период пакета составлял 1 с, применялись 2 цикла на частоте 110,2 кГц. Разрешение угла поворота определяется как угол поворота дефлектора, полученный из одного сигнала пакетного типа. Результаты экспериментальных измерений были получены с использованием программного пакета PSV 8.8 (Polytec Inc.), после чего был построен график (рис. 9). Измеренное среднее разрешение угла поворота пьезоэлектрического дефлектора составляет 8 мкрад.

Рис. 9.
Измеренный угол поворота пьезоэлектрического дефлектора

5.Выводы

Разработан пьезоэлектрический микродефлектор

3DOF. Численный анализ актуатора показал возможность достижения эллиптической траектории движения точек контакта при возбуждении пьезоэлектрического актуатора гармоническим электрическим сигналом. Экспериментальное исследование актуатора подтвердило основные результаты численного анализа и возможность достижения вращательного движения дефлектора вокруг трех осей.
