Наша компания занимается проектированием и изготовлением деревянных ферм с применением метало-зубчатых пластин.

Фермы на метало-зубчатых пластинах (МЗП) – это рама из деревянных элементов скрепленных между собой с помощью оцинкованных МЗП. В качестве деревянных элементов используется калиброванная и обработанная антисептиками доска и брус. Метало-зубчатые пластины скрепляются с деревянными элементами с помощью мощного пресса.

Деревянные фермы поддерживают конструкции кровли и берут на себя все действующие на них нагрузки.

Принцип действия деревянной фермы на МЗП.

Если произвольным образом скрепить на шарнирах несколько стержней, то они будут беспорядочно крутиться вокруг друг друга, и подобная конструкция будет, как говорят в строительной механике, изменяемой, то есть если на неё надавить, то она сложится, как складываются стенки спичечного коробка. Совсем другое дело, если вы составите из стерженьков обычный треугольник. Теперь, сколько бы вы ни давили, конструкция сможет сложиться, только если сломать один из стержней, или оторвать его от других. Это конструкция уже неизменяемая. Конструкция фермы содержит в себе эти треугольники. И стрела башенного крана и сложные опоры, все они состоят из маленьких и больших треугольников.

Важно знать, что так как любые стержни лучше работают на сжатие-растяжение, чем на излом, то нагрузку к ферме следует прикладывать в точках соединения стержней.

Фактически стержни фермы обычно соединяют между собой не через шарниры, а жёстко.

Изготовление деревянной фермы дело довольно долгое и трудоемкое, не терпящее ошибок и просчетов. Необходимо выдерживать и все геометрические размеры, что сложно при наличии множества элементов, соединений.

В настоящее время, чтобы избежать значительных трудозатрат при сборке фермы, применяют комбинированные конструкции из металла и дерева, и тогда установка стропильной системы занимает гораздо меньше времени.

МЗП изготавливают методом штамповки, и они представляют собой металлические пластины разного исполнения, размеров, с выпрессованными шипами (зубьями).

Использование в узлах соединений деревянной  фермы специальных металлических зубчатых пластин, значительно снижает стоимость кровельных конструкций и дает дополнительные преимущества перед традиционными технологиями. Построить крышу на дом самой сложной планировки, достроить мансардный этаж с помощью металлозубчатых пластин гораздо быстрее, а значит и менее затратней. Этот метод крепежа подходит как для больших пролетов, так и для сложных мелких конфигураций.

Зубчатая пластина ставится на конструкцию в местах узла, затем прессуется на обе стороны соединяемых деревянных элементов. Как вариант, можно воспользоваться самодельным прессом, состоящим из прочно сваренных металлических профилей, толстой металлической пластины и домкрата. Использование его на месте строительства позволит сэкономить на транспортировке ферм.  Подобные соединения по прочности превосходят крепеж на клею или гвоздях. Эта технология — использования соединительных зубчатых пластин сегодня используется широко, как в загородном строительстве, так и при реконструкции жилого городского фонда.

Столярные, плотницкие соединения, такие как: замки, гнезда и другие, могут ослабить локальное сечение. При применении МЗП этого не происходит. В некоторых случаях появляется возможность уменьшить сечение определенных конструкций крыши, поскольку традиционное сечение применялось с учетом столярных работ (пазы, замки и прочее). Металлические зубчатые пластины крепят и сложные узлы соединений (более двух элементов), устанавливаются они по обе стороны – попарно.

Основные преимущества деревянных ферм на МЗП:

1. Низкий расход пиломатериалов.  Экономия пиломатериала получается за счет особенностей технологии изготовления ферм с применением МЗП, когда удается проектировать и строить крыши с минимальным расходом материалов.
2. Высокая точность изготовления. Компьютерное проектирование с применением программного комплекса «СК-ФЕРМА» и заводское изготовление деревянных ферм позволяет выпускать конструкции с точностью размеров до миллиметра.
3. Высокая надежность. Применение качественной древесины и компьютерный расчет ферм с учетом всех видов нагрузок (снеговых, ветровых, переменных и т.д.) позволяет гарантировать длительную эксплуатацию крыш.
4. Высокая прочность конструкции ферм. Применение метало-зубчатых пластин для соединения элементов ферм позволяет обеспечить высокую прочность узлов и стыков, которая на много выше соединения с помощью гвоздей и саморезов.
5. Малые сроки строительства. За счет высокой готовности ферм и простоты монтажа, возведение крыш удается производить в гораздо меньшие сроки, чем крыши классической конструкции.
6. Возможность обеспечивать большие пролеты без дополнительных опор. Соединения высокой прочности с применением МЗП позволяет собирать фермы большой длинны (до 36м), как цельное изделие не имеющее не прочных соединений с помощью гвоздей, саморезов и скоб.
7. Возможность изготовления ферм различной конфигурации. Применение программного комплекса «СК-ФЕРМА» позволяет проектировать фермы любой конфигурации с соблюдением всех строительных норм. Завод GrandSvai занимается строительством и продажей бетонных свай для фундамента в Москве.

Фермы из деревянного массива используют при строительстве:

• мансардных крыш домов;
• спортивных, сельскохозяйственных, коммерческих, промышленных сооружений;
• реконструкции плоских крыш зданий различного назначения. Используют деревянные фермы на МЗП и для реконструкции крыш с мягкой кровлей. Реконструкция данного вида крыш позволяет навсегда избавится от постоянных протечек и частых дорогих ремонтов.

Деревянные фермы могут проектироваться и изготовляться промышленным способом там, где есть большие площади, определенные технические условия. Фрагменты ферм, уже соединенные в узлах МЗ пластинами могут быть доставлены на строительную площадку для 100% сборки в готовое изделие. Вес деревянных конструкций не препятствует транспортировке.

Большепролетные деревянные  фермы имеют меньший вес, чем металлические или бетонные конструкции, не нуждаются в средней опоре, и это позволяет отказаться от дополнительных несущих стен и фундамента под них. Это хорошая экономия при закладке фундамента. Облегчение монтажа. Такие конструкции отличное решение для реконструкции дома — обустройства мансарды в уже эксплуатируемом доме.

Фермы с применением МЗП нашли широкое применение в строительстве.

С помощью деревянных ферм легко построить крышу, как для обычного дома, так и для торгового комплекса.

Проектирование

Мы предлагаем профессиональное проектирование деревянных  деревянных ферм для вашего проекта с использованием программного комплекса «СК-ФЕРМА. Мы предлагаем быстрое и бесплатное проектирование, которое облегчит вашу повседневную работу. Вам достаточно лишь отослать нам чертежи с примечаниями, которые обязательно будут учтены, и вы получите детализированный проект  деревянных ферм в течение 48 часов.

.

Основные типы деревянных ферм на МЗП для крыш:

.

ФЕРМА ОДНОСКАТНАЯ ЧЕРДАЧНАЯ

подходит для перекрытий жилых домов, гаражей, небольших складов пролётом до 8 м. Удобна в транспортировке.

Односкатная деревянная чердачная ферма используется при строительстве жилых домов, гаражей, небольших складов и навесов. Наиболее экономный вариант выполнения крыши любого здания. Во-первых, односкатная ферма способна перекрыть пролёт до 8 м. Во-вторых, данная деревянная ферма даёт дополнительную площадь, которую можно использовать под чердак. Это очень удобно, так как эту часть дома можно выделить под хозяйственные цели, разместив, к примеру, кладовую для хранения каких-либо материалов или инструментов. Кроме того, односкатную стропильную ферму часто используют в комбинации с другими деревянными конструкциями, делая крышу интереснее и красивее. Односкатная ферма такого типа удобна в транспортировке.

Оставить Заявку

ФЕРМА ОДНОСКАТНАЯ ПАРАЛЛЕЛЬНЫЙ ПОЯС

Деревянная конструкция подходит для перекрытий жилых домов, гаражей, небольших складов пролётом до 10 м. Использование односкатной фермы с параллельными поясами обеспечивает стропильной конструкции необходимую жёсткость, прочность и надежность. Монтаж кровельной конструкции с использованием этого типа ферм очень прост, готовые элементы конструкции кровли монтируются на строительной площадке за несколько дней. С односкатными фермами Вы получаете простую в исполнении, но разумную по цене и красиво выполненную с архитектурной точки зрения крышу. Такая деревянная конструкция удобна в транспортировке.

Оставить Заявку

ФЕРМА ДВУСКАТНАЯ ЧЕРДАЧНАЯ

Традиционный и самый популярный тип ферм в частном строительстве. Двухскатная чердачная ферма имеет ряд конструктивных преимуществ. Во-первых, использование такой кровельной конструкции не требует промежуточных опор, что даёт свободу в выборе планировки дома. Вы можете позволить возводить стены в здании и менять местами помещения с разным функциональным назначением по собственному желанию. Во-вторых, чердачные фермы, создают дополнительную площадь. Это пространство пригодится для хозяйственных нужд, где можно разместить, к примеру, кладовую для хранения каких-либо материалов или инструментов, также помещение подойдет под гардероб или небольшую мастерскую. С помощью такого типа ферм, выполненных с применением металлических пластин, становится возможным перекрывать пролеты длинной до 35 м. Кроме того, Вы экономите и на чердачном перекрытии, потому что нижний пояс двускатной деревянной фермы выполняет его роль.

Оставить Заявку

ФЕРМА НОЖНИЦЫ

Нестандартный тип фермы. Используется для воплощения необычных интерьерных решений и дизайнерских разработок. Увеличивает внутренний объём помещений.

Оставить Заявку

ФЕРМА ДВУХСКАТНАЯ МАНСАРДНАЯ

Данный тип фермы подходит для жилого мансардного помещения, без дополнительного увеличения высоты здания. Деревянная конструкция создаёт дополнительный мансардный этаж со свободной планировкой.

Оставить Заявку

ФЕРМА ДВУХСКАТНАЯ МАНСАРДНАЯ АТИК

Данный тип ферм предназначен для жилого мансардного помещения. Схож с двускатным мансардным типом ферм. Благодаря ему можно создать максимально возможное жилое пространство.

Оставить Заявку

ФЕРМА МАНСАРДНАЯ С ЛОМАНОЙ ДВУХСКАТНОЙ КРЫШЕЙ

Данный вид кровли очень распространен в России. В отличии от двухскатной мансардных, такой тип ферм почти не скрадывает внутреннее пространство второго этажа и высота аттиковой стены идет в размер с основной высотой этажа, плюсом к этому они имеют все преимущества двухскатной фермы с чердаком. В архитектурном плане данные фермы выглядят эстетично, но требуют больше площади кровельного покрытия и меньшей площади отделки фасада здания.

Оставить Заявку

Основные типы ферм для перекрытий:

.

Сдвоенные балки перекрытия

Сдвоенные балки перекрытия на метало-зубчатых пластинах получили огромное распространения в малоэтажном строительстве. Заказчики, которые не хотят ходить по перекрытиям как по «батуту» и проектировщики , которые рассчитывают балочное перекрытие исходя из норм РФ, применяют такой вид балок на пролетах после 4-х метров. Данная балочная система является самой дешовой для правильно просчитанного балочного перекрытия. Выполняется данный элемент из 2-х досок поставленных друг на друга. Сечение у таких балок бывают: 45х240 мм., 45х290 мм., 45х340 мм., 45х390 мм.

Оставить Заявку

Ферма перекрытия с параллельными поясами

Ферма перекрытия с параллельными поясами устанавливается на межэтажное или цокольное балочное перекрытие там где необходимо перекрыть большие пролеты и воспринимать весомые нагрузки на них. Форма такого вида перекрытия ,позволяет производить разводку всех коммуникационных магистралей внутри перекрытия не нарушая целостность ферм. Такой вид перекрытия очень популярен в современных загородных домах где используется вентиляционная система с рекуперацией.

Оставить Заявку

Ферма плоской кровли

Ферма плоской кровли. Такая стропильная система устанавливается на дома серии Хай-Тек и другие постройки с плоской кровли. Фермы такой формации просто необходимы для плоских кровель, т.к только они смогут правильно воспринимать нагрузки.

Оставить Заявку

.

Монтаж деревянных ферм

Возможны два варианта сборки стропильной фермы: непосредственно на крыше или на земле, с последующим подъемом наверх. При самостоятельной сборке стропильной системе действовать по второму варианту гораздо удобнее. Создание стропильной системы самостоятельно – не простой и трудоемкий процесс, который требует определенных знаний и умений!

Сначала необходимо нанести разметку на места установки ферм.  Первыми ставятся фронтонные (торцовые) фермы. И крепятся крепежём или гвоздями под углом к верхней обвязке стены. Для более удобного выравнивания промежуточных ферм можно натянуть верёвку между фронтонными фермами, например в нижней части ската.

ДЕРЕВЯННЫЕ ФЕРМЫ

Далее устанавливаются промежуточные конструкции. И фиксируются к предыдущей ферме наклонными временными связками. Временные связки стабилизируют фермы и сохраняют интервалы между ними.

После необходимо стабилизировать фермы выставляя их строго вертикально и скрепляя между собой обрешёткой в верхнем поясе и досками на поверхности нижнего пояса.

Обращайтесь в офис компании и наши специалисты предложат интересное решение и помогут определиться в выборе конструкиций.

2ФС 18-5 АIIIв по стандарту: Серия 1.463.1-16

увеличить изображение

Стандарт изготовления изделия: Серия 1.463.1-16

Фермы 2ФС 18-5 АIIIв – представляются собой уникальные строительные конструкции каркасного типа из соединенных между собой армированных бетонных стержней. Они являются неотъемлемым элементов обустройства скатных крыш одноэтажных зданий. Стропильные сооружения этого типа применяются для укрытия пролетов больших размеров. Их оригинальная конструкция сегментного решетчатого вида предназначена надежно поддерживать настил кровельного покрытия различного типа. С помощью наклонных армированных элементов из бетона в сооружении образуются два пояса, работающие на изгиб. Верхняя его часть – задает очертания крыши и создает удобные крепежные площадки для укладки плит перекрытия. Нижний пояс предназначен гарантированно удерживать кровельный настил над пролетами здания, имеющими различную ширину. Наклонные распорки устанавливаются для компенсации вертикальных нагрузок. С условиями монтажа и особенностями конструкции бетонных армированных ферм 2ФС 18-5 АIIIв можно ознакомиться в специально разработанном техническом документе – Серия 1.463.1-16.

1. Варианты маркировки

На каждую изготовленную ферму 2ФС 18-5 АIIIв наносится условное обозначение в буквенно-цифровой кодировке. Оно в кратком виде предоставляет информацию о типе конструкции, ее длине, несущей допустимой способности, классе используемой арматуры и марке бетона. В Серии 1.463.1-16 представлены все возможные варианты маркировки.

1. 2ФС 18-1;

2. 2ФС 18-2;

3. 2ФС 18-3;

4. 2ФС 18-4;

5. 2ФС 18-5;

6. 2ФС 18-6;

7. 2ФС 18-7;

8. 2ФС 18-8.

2. Основная сфера применения

Фермы 2ФС 18-5 АIIIв – применяются для возведения кровельного покрытия на одноэтажных промышленных и коммерческих зданиях различного функционального назначения. Эти бетонные армированные изделия сегментного вида используются для перекрытия пролетов различных размеров крупнопанельными железобетонными плитами. Такие сооружения дают возможность существенно уменьшить вес кровельного укрытия. Фермы 2ФС 18-5 АIIIв широко применяются в качестве прочной опоры для крупногабаритных плит при обустройстве скатной крыши различных зданий. Они широко востребованы для возведения кровельного покрытия в неотапливаемых сооружениях. Их можно эксплуатировать в диапазоне температурного режима окружающего воздуха от +50 до -50С. Сегментные армированные бетонные фермы 2ФС 18-5 АIIIв разрешается эксплуатировать в зданиях c подвесным грузоподъемным оборудованием мощностью до 5 тонн.

3. Обозначение маркировка изделия

На железобетонные фермы 2ФС 18-5 АIIIв в соответствии с требованиями Серии 1.463.1-16 наносятся условные обозначения по буквенно-цифровой системе. Эта информация кратко говорит о типе ферты, ее размерах и несущей способности. Например, если при попытке расшифровать маркировку, нанесенную на боковою грань бетонного изделия, мы узнаем, что она обозначает:

1. 2 – типоразмер конструкции;

2. ФС – ферма стропильная;

3. 18 – имеет длину в мерах;

4. 5 – индекс несущей способности;

5. АIIIв – класс напрягаемой арматуры.

Планируя возведение здания с использованием фермы 2ФС 18-5 АIIIв, желательно обратить внимание на ее габаритные и технологические параметры

Длина = 17940;

Ширина = 250;

Высота = 2640;

Вес = 6000;

Объем бетона = 2,42;

Геометрический объем = 11,8404.

4. Изготовление и основные характеристики

Изготовление фермы 2ФС 18-5 АIIIв на любом специализированном предприятии организуется с учетом нормативных требований, оговоренных в Серии 1.463.1-16. В этом документе предоставлены технологические особенности изготовления, условия приемки и испытаний готовой продукции. В нем даны рабочие чертежи армирующих конструкций бетонных изделий. Для изготовления сегментных ферм, поддерживающих кровельное покрытие, применяют бетоны марок В15-30. Сварные армирующие пояса вдоль нижнего и верхнего края дают возможность получить сооружение решетчатого вида с прекрасными прочностными характеристиками. Их изготавливают из стержневой арматуры марок АIV-АтV. А высокопрочную проволоку ВрII и арматурные канаты К7-К5 используют для изготовления усиливающих дополнительных сеток. В точках соединения поддерживающих сегментов с основным контуром бетонного изделия устанавливают усиливающие каркасные узлы с интервалом не более 100 мм. Количество армирующих элементов напрямую зависит от габаритных размеров поддерживающей фермы. Процесс изготовления армированных бетонных изделий выполняется в многоярусных специальных стальных камерах. На завершающем этапе вся продукция подвергается обработке в термических печах. В результате этой технологии получаются фермы 2ФС 18-5 АIIIв с повышенными параметрами морозостойкости и устойчивости к образованию трещин и коррозии.

5. Транспортировка и хранение

Складировать и перевозить фермы 2ФС 18-5 АIIIв рекомендуется только в вертикальном состоянии. Под них нужно прокладывать деревянные брусья толщиной не менее 80 мм. Более детально с тонкостями транспортировки и хранения готовых армированных бетонных изделий можно ознакомиться в нормативном документе – Серия 1.463.1-16, специально разработанной для них.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст. 435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Деревянные фермы | American Pole & Timber

Красивый и прочный

Это два слова, которые вы услышите, когда посетители будут смотреть на ваши деревянные фермы от American Pole & Timber. Ваши деревянные фермы увидят многие будущие поколения и оставят впечатление у каждого из них. Мы строим деревянные фермы, которые создают историю.

Заказать деревянные фермы очень просто

Чтобы помочь вам начать работу с деревянными фермами, заполните нашу форму проекта деревянной фермы и позвоните 1 (800) 716-0636.

Варианты конструкции для каждого пользователя

Стандартные конструкции деревянных ферм

Независимо от того, являетесь ли вы домовладельцем, строителем, архитектором или инженером, мы будем работать с вами на протяжении всего процесса проектирования и производства ферм, чтобы ваши деревянные фермы соответствовали вашим техническим и визуальные ожидания и оставайтесь в рамках вашего бюджета и требований к дизайну.

Если вам нужна помощь в дизайне, наши профессиональные консультанты по проектам помогут вам выбрать лучший дизайн для ваших структурных и эстетических предпочтений. Чтобы приступить к оформлению заказа на деревянную ферму, заполните форму проекта деревянной фермы, позвоните по телефону 1 (800) 716-0636 или свяжитесь с нами через Интернет.

Ваши деревянные фермы будут изготовлены из южной желтой сосны, дугласовой пихты, западного красного кедра или восстановленной древесины. Другие породы дерева доступны по вашему запросу, а также мы можем изготовить фермы из бревен.

Мы предлагаем три варианта соединения деревянных ферм:

• Пластина на болтах (известная также как Античная пластина на болтах) — традиционная и самая популярная
• Скрытые застежки — без видимых деталей
• Лезвие ножа — единая пластина, соединяющая балки внутри

Профессиональные дизайнеры

• Деревянные фермы, точно соответствующие вашим требованиям
• Мы можем помочь с дизайном конструкции и эстетики
• Мы можем предоставить технические чертежи для всех штатов

Домовладельцы и специалисты по строительству

• Мы можем предоставить проектирование; просто принеси нам свою концепцию
• Мы рады сотрудничеству с вашим дизайнером
• Поставляется в собранном виде, готовым к установке
• Деревянные фермы также могут быть разобраны и отправлены для сборки на месте
• Деревянные фермы отгружены по всему миру

Варианты отделки под дерево

Если специальная отделка не указана, ваши деревянные фермы будут доставлены «незавершенными», что является стандартным деревенским видом для большинства деревянных ферм. У вас есть несколько вариантов отделки, фаски и окрашивания для ваших деревянных ферм, в том числе:

• Необработанный (Стандартный) — Нешлифованный, натуральный вид «грубой распиловки»
• Hand Hewn — антикварный вид, выструганный вручную
• Distressed — грубый, постаревший вид
• Строганный — гладкий, но нешлифованный
• Строганный и шлифованный
• Скошенные или фрезерованные кромки

Деревянные фермы из регенерированного дерева: По запросу доступны деревянные фермы, изготовленные из регенерированного леса.

Реставрация деревянных ферм и исторические копии

Мы строим деревянные фермы, соответствующие историческим или поврежденным фермам, в таких сооружениях, как церкви, школьные здания, рестораны и другие исторические здания.

Каждый проект реставрации или согласования начинается с детального анализа здания и его структурных потребностей. Мы поддерживаем тесные отношения с нашими клиентами, чтобы убедиться, что все требования проекта и действующие строительные нормы и правила соблюдены. Мы хотим, чтобы каждая мелочь была идеальной — от дизайна до отделки.

Прекрасным примером нашего опыта в восстановлении или подгонке тяжелых деревянных ферм является «Проект лодочной пристани 29». Мы восстановили лодочный навес на пирсе 29 (Сан-Франциско, Калифорния), пострадавший от пожара. Потребовалось 15 массивных деревянных ферм — они должны были соответствовать историческому проекту, соответствовать текущим требованиям нагрузки, а фермы должны были быть доставлены в течение 2 месяцев.

Несколько клиентов деревянных ферм

Деревянные каркасные фермы | Деревянная ферма

ферма , н. Совокупность бревен или элементов, образующих одну из основных опор, например, крыши или моста, скрепленных друг с другом таким образом, чтобы обеспечивать взаимную поддержку и предотвращать деформацию, например, под действием сил тяжести и ветровых нагрузок .

Фермы, конструкционные или декоративные, обычно называют одним из пяти способов: 1. по конструкции, в которой они используются; как в ферма крыши или ферма моста и т.д.; 2. от их формы; например, линзовидная ферма и т. д.; 3. от их сходства с некоторыми предметами; например, ножничная ферма и т. д.; 4. по какой-то характерной черте в их конструкции; например, королевская ферма , молотковая балка и т. д.; 5. от лица, которым они были изобретены; например, Howe truss и т. д. (адаптировано из Стандартного словаря английского языка Funk & Wagnalls Company 1943 г. )

Ферма ведущей стойки

Ферма ведущей стойки с парными поперечными стойками представляет собой классическую ферменную конструкцию с множеством вариаций. Базовая версия с двумя стойками может также иметь горизонтальную поперечину между двумя вертикальными стойками. Кроме того, могут быть добавлены диагональные распорки и/или распорки для повышения прочности и визуальной привлекательности.

Ферма длинной стойки с натяжной балкой

Ферма средней стойки с натяжной балкой между вершинами стоек (настоящая ферма средней стойки) образует конфигурацию, способную обеспечить гораздо большие пролеты. Фермы этого типа были разработаны для расстояний более 50 футов. Простая геометрия и приятные линии делают его вневременным и честным.

Ферма мачты с прогонами и обычными стропилами

Фермы мачты могут быть объединены с меньшими элементами для создания более сложной системы крыши. В этом варианте прогоны размещаются между фермами, чтобы поддерживать пары общих стропил наверху. Эти 3 компонента объединяют эстетику и структуру, чтобы создать яркую многослойную деревянную каркасную крышу. Обратите внимание, что вершины прогонов — отличное место, чтобы скрыть непрямое освещение.

Ферма King Post

ферменная конструкция королевской стойки со стойками популярна, вневременна, очень прочна и имеет элегантную простую конструкцию фермы. Этот стиль можно украсить радиусными прорезями на стойках и сквозным шипом в основании стойки шкворня (как показано на рисунке выше). Эта ферма легко адаптируется к желаемому пролету и углу наклона крыши.

Ферма центральной стойки с распорками и центральной стойкой

Ферма центральной стойки с распорками и средней стойкой основана на популярной конструкции ферменной конструкции центральной стойки, но с добавлением двух основных стоек (на фото выше). Эта деревянная ферма также очень прочная и адаптируется к желаемому пролету и уклону крыши. Такое расположение особенно хорошо подходит для более длинных пролетов ферм с деревянным каркасом (свыше 24 футов).

Ферма центральной стойки с дополнительными балками

Ферма центральной стойки с дополнительными балками построена на основе любимой конструкции деревянной фермы с двумя дополнительными балками на нижней стороне нижнего горизонтального пояса для более массивного вида. Эти элементы зеркального отображения, добавленные к нижней стороне нижнего пояса, могут обеспечить ступенчатый переход к вертикальной плоскости стены. Болстеры могут иметь самые разнообразные декоративные профили, вырезанные на их видимых концах. Двойные металлические лямки также могут быть обмотаны как вокруг валика, так и на нижнем поясе, чтобы создать эффект мастерства.

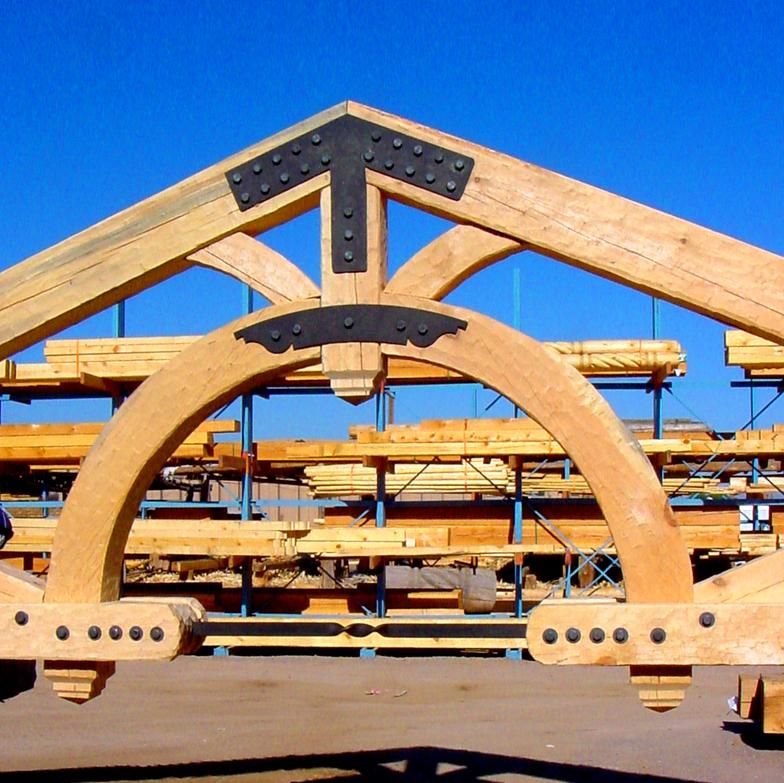

Арочная ферма центральной стойки

Арочная ферма центральной стойки представляет собой еще один вариант классического стиля центральной стойки, на этот раз с арочным нижним поясом. Этот дизайн добавляет криволинейный элемент в потолочное пространство вместо стандартного горизонтального бруса, несколько поднимая конструкцию и создавая дополнительный объем внизу. Некоторые из наших клиентов отметили, как изгибы этой фермы с деревянным каркасом смягчают линии и передают естественную эстетику (в конце концов, в природе очень мало прямых линий). Радиусный пропил для арки должен быть неглубоким, чтобы его можно было вырезать из цельного пиломатериала. Тем не менее, большее количество полукруглых арок может быть выполнено с использованием клееного ламинированного арочного материала с подобранной текстурой (это значительно дороже, чем цельные пиломатериалы).

Пояс арки с фермой деревянного каркаса

Пояс арки с фермой деревянного каркаса представляет собой еще один вариант классического стиля стойки коромысла, на этот раз с двумя вертикальными стойками коромысла. Этот дизайн добавляет больше вертикальных элементов над арочным нижним поясом с дополнительным объемом внизу. Радиусный пропил для арки должен быть неглубоким, чтобы его можно было вырезать из цельного пиломатериала. Нам нравится использовать шлицевой шип, чтобы соединить 2 половинки арок с основанием шкворня. На больших пролетах эта конфигурация часто требует скрытых стальных соединителей, чтобы противостоять натяжению и растеканию вдоль самой арки.

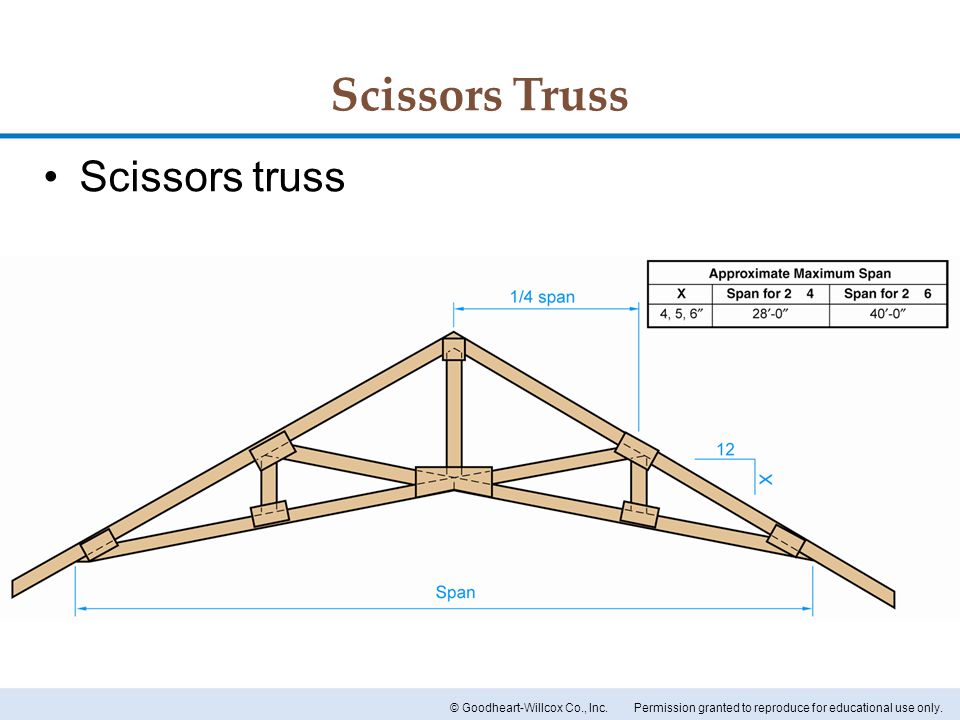

Ножничная ферма

Ножничная ферма представляет собой традиционную ферму с множеством вариаций, эта конструкция может использоваться в малых или больших пролетах. Ножничные фермы не рекомендуются для небольших уклонов крыш (менее 8/12). Нам нравится добавлять столбы королевы по обе стороны от центральных столбов короля. Эти фермы имеют более сложную геометрию с множеством угловых пересечений и более высоким центром для дополнительного пространства.

Деревянная каркасная ферма с молотковой балкой

A 9Ферма деревянного каркаса с молотковой балкой 0006 основана на более сложной конструкции изогнутого деревянного каркаса с молотковой балкой. Комбинация тяжелых деревянных и металлических стяжек и талрепа не только привлекательна, но и часто требуется для того, чтобы справляться с усилиями разбрасывания, возникающими при такой конфигурации. В случае, если вам интересно, балка-молот — это короткая балка, выступающая сбоку изнутри стены и служащая связующей балкой.

Изогнутая деревянная рама с молотковой балкой

A Изогнутая деревянная рама с молотковой балкой , изображенный выше, представляет собой красивый и более сложный дизайн, создающий драматические сводчатые пространства. Есть много способов украсить этот дизайн, от шипов и радиусных разрезов до декоративных подвесок или навершия. Изогнутая балка в виде молота часто ассоциируется с религиозными сооружениями, большими залами или большими комнатами. Без металлической стяжки и талрепа необходимы глубокие настенные стойки и/или скрытые стальные соединители, чтобы справиться с силами, возникающими при такой конфигурации.

Деревянные каркасные фермы и прогоны

Фермы и прогоны деревянного каркаса : добавление прогонов между тяжелыми деревянными фермами — это элегантный способ снизить стоимость крыши с деревянным каркасом, поскольку прогоны позволяют увеличить межосевое расстояние между фермами (поэтому вы покупаете меньше ферм). Дополнительным преимуществом являются прочные линии, которые создают прогоны, идущие параллельно коньковым балкам. (Еще одним преимуществом является то, что прогоны — отличное место для размещения светодиодных светильников). Прогоны часто размещаются в карманах, вырезанных в стропилах фермы (как показано), но также могут располагаться поверх стропил фермы, создавая дополнительный слой конструкции крыши. Существуют некоторые ограничения по пролету в зависимости от размера прогона (ширина балки x глубина) и того, насколько близко они расположены друг к другу. Это очень традиционная концепция каркаса тяжелой деревянной крыши. (прогоны представляют собой ряд горизонтальных бревен, уложенных поперек (или соединенных с ними, как показано выше), основных стропил и поддерживающих кровельное покрытие — обычно доски 2 × 6 с шипами и пазами, обычные или конструкционные изолированные панели (SIP) и кровельное покрытие. )

Деревянная ферменная крыша с коньковыми балками и обычными стропилами

Деревянная ферменная крыша с коньковыми балками и обычными стропилами может обеспечить большее пространство между каждой фермой. Нам нравятся общие стропила между каждой фермой, что придает конструкции крыши ритм. Обычные стропила часто меньше, чем балки фермы, чтобы различать основные и второстепенные элементы деревянного каркаса.

Ферменная крыша с деревянным каркасом и коньковой балкой, прогонами и обычными стропилами

Крыша с деревянными фермами с коньковой балкой, прогонами и обычными стропилами представляет собой потрясающую комбинацию, которая создает визуальный интерес и сложность конструкции. Здесь действует иерархия деревянного каркаса с фермами, поддерживающими коньковые и прогонные балки. Над этими составляющими находится стойка из рядовых стропил. Обычно фермы изготавливаются из самых больших бревен, за которыми следуют коньки и прогоны среднего размера, за которыми следуют обычные стропила в качестве самых маленьких бревен. Одно из наших любимых сочетаний!

Мостовые фермы

Параллельные хордовые фермы Howe, Warren и Queen Post , иногда называемые Мостовые фермы , представляют собой относительно простые конструкции, используемые при строительстве всего, от самых ранних современных мостов 19 века до авиационных ангаров времен Второй мировой войны. . Они эффективны, прочны и характеризуются объединением множества более мелких элементов в серию взаимосвязанных треугольников. Помимо того, что это проверенный способ решения инженерной проблемы длинных пролетов, мы считаем, что они отлично смотрятся в современном деревянном каркасе (см.
