Длина профнастила: Стандартные размеры листов профнастила: 6 метров, 3 метра

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик — тип покрытия, несущая способность, —  определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя — сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм — для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные — «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

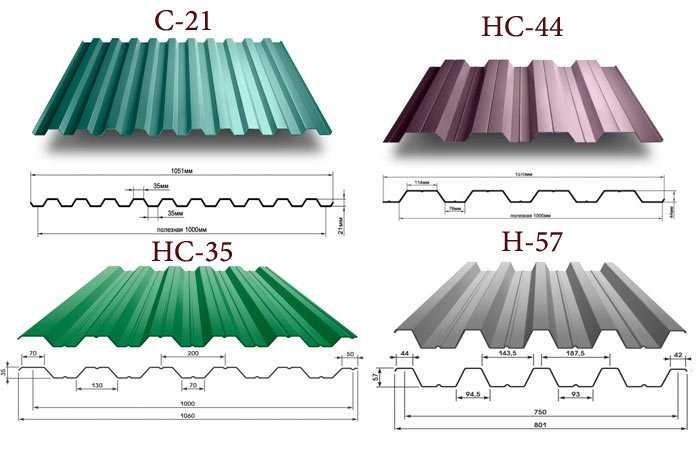

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.

Статьи по теме:

Как построить здание из сэндвич-панелей — установка своими руками

Кто сказал, что БМЗ — это только промышленные и коммерческие объекты. С каждым годом технологии быстрого монтирования все активнее используются в частном строительстве!

Раскладка сэндвич-панелей: экономия и удобство

Строительство быстровозводимых зданий и других сооружений с использованием сэндвич-панелей, а также обустройство (утепление) фасадов ведется с помощью рабочей документации. Одна из обязательных составляющих пакета чертежей – так называемая раскладка сэндвич-панелей. Ее основное назначение – «визуализировать» схему монтажа сэндвич-панелей поэлементно – с указанием расположения каждого элемента.

Особенности производства сэндвич-панелей ППУ

Сэндвич-панели с наполнителем пенополиуретан (ППУ) стремительно набирают популярность благодаря отличному комплексу свойств: наилучшей степени тепловой и звуковой изоляции среди альтернатив, очень легкому весу (немногим более 40 кг/м3), предельно низкой гигроскопичности, а также инертностью к воздействию экстремальных температур и агрессивных сред.
Именно выбор ППУ в качестве наполнителя сэндвич-панелей позволяет подобрать наименьшую толщину материала для обеспечения нужных эксплуатационных характеристик и облегчить нагрузки на несущие конструкции.

Н75-750

Назначение:  профнастил (профлист)  Н75 используется для возведения кровли, организации несущих конструкций, перекрытий и в качестве несъёмной опалубки.

Полезная (рабочая) ширина:  750 мм.

Габаритная (полная) ширина:  800 мм.

Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.

       Профилированный лист (профлист) Н75 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.

       Стандартная длина профлиста (профнастила) Н75 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).

        Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.

Как измерить коробку из гофрокартона

Когда дело доходит до упаковки, один размер не подходит всем. Если у вас есть существующая коробка, которую вы хотите, чтобы ваш производитель упаковки воспроизвел (и он ее изначально не проектировал), вам нужно будет сообщить им желаемые размеры коробки. Однако знать, как точно измерить коробку, не так просто, как может показаться. Простое неправильное измерение может привести к дорогостоящим и трудоемким неудачам в вашем проекте.

Давайте подробнее рассмотрим, как правильно измерять обычную коробку RSC, используя количественные измерения, чтобы вы могли быть уверены в результате изготовления упаковки, изготовленной по индивидуальному заказу.

Коробки из гофрокартона: три набора размеров

Размер коробки из гофрокартона всегда выражается тремя размерами: длиной, шириной и глубиной, или Д x Ш x Г. Длина – это всегда самая длинная сторона коробки с клапаном. У ширины тоже есть клапан, но эта сторона короче длины. глубина относится к площади между верхним и нижним отверстиями ящика (высота).

То, как вы измеряете длину, ширину и глубину коробки, имеет значение. Коробки из гофрированного картона имеют три набора размеров: внутренние, внешние и размерные.

Внутренние размеры

Внутренние размеры коробки из гофрокартона отражают количество полезного пространства в собранной коробке. Внутренние размеры являются стандартными отраслевыми измерениями, используемыми для определения соответствия продукта, который входит внутрь.

При заказе ящиков размеры, указанные по умолчанию, относятся к внутренним размерам. Например, коробка размером 10 x 10 x 6 дюймов будет иметь 10 дюймов пространства от стены до стены (длина и ширина) и 6 дюймов пространства снизу вверх (глубина).

Внутренние размеры имеют решающее значение при поиске стандартной коробки, подходящей для вашего продукта, или при разработке индивидуальной коробки с нуля. Однако, если вы пытаетесь воспроизвести существующую коробку, это не самый точный набор размеров для сообщения производителю упаковки.

Внешние размеры

Внешние размеры коробки из гофрированного картона отражают полный размер коробки в собранном виде. Это может быть полезно знать для целей доставки и инвентаризации. Например, наша коробка размером 10 дюймов x 10 дюймов x 6 дюймов, показанная выше, если выражать ее внешние размеры, может иметь размеры 10 3/8 дюйма x 10 3/8 дюйма x 6 5/8 дюйма в полностью собранном виде.

Внешние размеры говорят нам только о конечном размере коробки, но ничего не говорят нам о толщине материала, из которого сделана коробка. Следовательно, они также не являются самым точным набором измерений, который можно предоставить вашему партнеру по упаковке.

Измерения по шкале

Использование размеров по шкале — наиболее точный способ измерения коробки, если вы пытаетесь воспроизвести ее у производителя упаковки. Измерения «от балла к баллу» измеряют расстояние между «выемками» вашей коробки (места, где ваша коробка складывается) и учитывают толщину гофрированного картона, также известную как припуски на материалы.

Вы заметите, что размер счета за счет находится где-то между внутренними и внешними размерами вашей коробки.

Измерение размеров коробки по количеству очков

Чтобы измерить размеры коробки по количеству очков, поместите перед собой отклеенную коробку внутренней стороной вверх. Используйте линейку, чтобы провести прямую линию точно посередине линий разреза, где коробка складывается. Отметьте две отметки, которые составляют длину, ширину и глубину коробки, создав четыре панели. Лучше всего использовать панели 2 и 3 при измерении длины и ширины.

С помощью рулетки измерьте длину, ширину и глубину коробки, измерив расстояние между отмеченными отметками. Ваши измерения должны быть в дюймах, округленных до ближайшей 1/16 дюйма.

Сообщая о своих измерениях в The BoxMaker или выбранному вами производителю упаковки, обязательно сообщите своему торговому представителю, что вы даете им балльные измерения.

Соображения по размерам коробки

Помните, что измерения в сумме, когда панели плоские, не являются фактическим полезным пространством в коробке. После того, как коробка сложена и клапаны на месте, часть этого пространства занята толщиной материала, складывающегося и образующего углы. Откидные створки также требуют некоторого пространства, когда они сложены. Чтобы определить полезное пространство коробки, используйте внутренние размеры. Если вы предоставили производителю упаковки информацию о количестве баллов, он может рассчитать ваши внутренние размеры.

Если вы сомневаетесь, выберите производителя индивидуальной упаковки, который может поддержать ваш проект с помощью талантливого и опытного персонала по проектированию конструкций. Удостоенная наград команда дизайнеров BoxMaker специально обучена для производства нестандартных коробок, которые идеально соответствуют размеру и характеристикам вашего продукта, или для реконструирования существующей упаковки, чтобы точно воспроизвести вашу коробку.

Коробки из гофрокартона различных типов, размеров и стилей гофрокартона

Если вам 9 лет0009 Доставка с малого предприятия или с оживленного склада, гарантия того, что ваши продукты будут доставлены вашему клиенту в целости и сохранности, имеет важное значение. Наличие правильных коробок из гофрокартона может стать ключевой разницей между успешной доставкой и разочарованным покупателем. Если ваш бизнес занимается доставкой выпечки , готовых блюд или товаров, выбор правильных картонных коробок может оказаться непростой задачей. Продолжайте читать, чтобы узнать о различных типах гофрированного картона и их использовании.

Магазин Доставка и получение расходных материалов

Что такое гофрированный картон?

Гофрированный картон, иногда называемый гофрированным картоном или просто гофрированным, представляет собой прочный упаковочный материал, изготовленный из трех слоев крафт-бумаги. Он назван в честь внутреннего слоя волнистой бумаги, также называемой гофрированной средой, которая придает картону прочность. Во время производства внутренний лист подвергается гофрированию для создания каннелюр или жестких складок на бумаге. Затем гофрированный материал вклеивается между двумя листами крафт-бумаги, которые образуют внешние вкладыши. Благодаря трехслойной структуре гофрокартон намного прочнее обычного картона.

Что такое гофроящик?

Ящики транспортировочные гофрированные изготавливаются из листов гофрированного картона. Стопки гофрированного картона обрезаются, надрезаются и складываются для создания коробок всех форм и размеров. Клей наносится на углы и сгибы для еще большей устойчивости.

Преимущества коробок из гофрированного картона

Ребристые канавки из гофрокартона, зажатые между двумя листами картона, рассчитаны на то, чтобы выдерживать большой вес. Это не только полезно для целей доставки, но также играет важную роль в поддержании веса пищи в коробки для пиццы и коробки из гофрированного картона на вынос .

Эта картонная гофрированная конструкция также играет неотъемлемую роль в защите предметов во время транспортировки и в предотвращении повреждений . Изогнутые арки, создаваемые этими канавками, делают доски прочными и устойчивыми к давлению под любым углом. Пустое пространство, расположенное между каннелюрами и под арками, даже обеспечивает амортизацию, а также изоляцию в случае резких перепадов температуры.

Таблица гофрокартона

Используйте нашу таблицу гофрированного картона, чтобы узнать об общих типах гофрированного картона, используемого в упаковке и транспортировке :

Типы гофрированного картона атированный картон имеет слой гофрированного гофра и не менее один лайнер. Флейтинг и вкладыши можно комбинировать в разных слоях для создания разных типов.

Односторонний картон

Односторонний картон имеет только два слоя: подкладочный слой и гофрированный слой. Он не такой прочный, как другие виды гофрированного картона, но часто используется внутри коробок для дополнительной амортизации.

• Порядок слоев: Флютинг, вкладыш
• Применение: Внутренняя упаковка

Одностенный картон

Однослойный картон — наиболее распространенный тип гофрированного картона. Если кто-то говорит о гофрокартоне, то, скорее всего, имеет в виду этот стиль. Он состоит из двух внешних вкладышей и среднего слоя гофрированного материала.

• Порядок слоев: Футеровка, гофрирование, лайнер
• Применение: Транспортировочные коробки

Двустенный картон

Двустенный картон имеет два слоя гофрированного гофра и три вкладыша, что делает его чрезвычайно прочным.

• Порядок слоев: Футеровка, гофрирование, лайнер, гофрирование, лайнер
• Применение: Промышленные коробки

Тройной картон

Тройной картон достаточно прочен, чтобы его можно было использовать вместо деревянных ящиков. Три слоя гофрокартона делают этот гофрированный картон надежным выбором для перевозки химикатов или предметов, требующих особого обращения.

• Порядок слоев: Футеровка, гофрирование, лайнер, гофрирование, лайнер, гофрирование, лайнер
• Применение: Транспортировочные ящики, контейнеры для химикатов

Размеры гофрокартона

Различные типы коробок из гофрированного картона обозначаются буквами A, B, C, E или F. с 80% досок и коробок, составляющих это обозначение. Алфавитные обозначения флейт соответствуют не размерам гофрокоробов, а порядку изобретения флейт.

Примечание: Измерения являются приблизительными. Производители выпускают гофрированные канавки, размеры которых могут незначительно отличаться.

Картон A Flute

Картон типа A обладает отличной компрессией и амортизацией, а также хорошей прочностью при штабелировании. Он отлично подходит для упаковки и изоляции хрупких предметов, а также обычно используется для обеспечения структурной прочности коробок для защиты грузов в пути.

• Количество канавок / линейных опор: 36
• Высота канавки: 1/4”

Картон B Flute

Картон типа B обладает отличной устойчивостью к сдавливанию и проколу и является прекрасной поверхностью для печати. Этот картон обычно используется для внутренних упаковочных компонентов, таких как прокладки и перегородки.

• Количество канавок / линейных опор: 49
• Высота канавки: 1/8”

Флейта А против Флейты Б

Разница между гофрированным картоном A и B заключается в том, что гофрированный картон B имеет вдвое меньшую высоту и имеет примерно на 10-13 канавок больше на погонный фут для большей прочности. Флейта лучше подходит для амортизации, а флейта B лучше для стабильности.

Картон C Flute

Картон типа C обеспечивает хорошую поверхность для печати. Он также обладает компрессионными свойствами и обеспечивает устойчивость к раздавливанию. Чаще всего он используется для транспортировочных коробок и для крепления стекла, мебели, продуктов питания и т. д.

Флейта B против флейты C

Разница между гофрированным картоном B и C заключается в том, что гофрированный картон C немного выше и имеет на 5-8 канавок меньше на погонный фут, что обеспечивает лучшие амортизирующие свойства для поглощения ударов при транспортировке.

E Flute Cardboard

Тонкая конструкция картона типа E помогает уменьшить пространство для хранения. Обладает отличной устойчивостью к раздавливанию и исключительной поверхностью для печати. Он обычно используется для дисплеев, коробок для пиццы, урн для голосования и упаковки потребительских товаров, таких как стекло, керамика и косметика.

• Количество канавок / линейных опор: 90
• Высота канавки: 1/16”

Флейта B против флейты E

При сравнении картона с канавкой B и гофрокартона с канавкой E гофрированный картон с канавкой E в два раза тоньше, а количество канавок на погонный фут почти вдвое больше. Его тонкая конструкция означает, что он занимает меньше места для внутренней упаковки и позволяет легко проходить через печатные машины. Толщина флейтовой доски B делает ее более прочной, чем ее более тонкий аналог, для поддержки более тяжелых предметов и обеспечения дополнительной амортизации при транспортировке.

F Flute Cardboard

Картон типа F имеет превосходную печатную поверхность и превосходную устойчивость к раздавливанию. Его тонкая конструкция позволяет создавать более жесткие коробки с меньшим количеством волокон. Он обычно используется в контейнерах-раскладушках для фаст-фуда и упаковке потребительских товаров, таких как косметика, ювелирные изделия и обувь.

• Количество канавок / линейных опор: 128
• Высота канавки: 1/32”

E-флейта против F-флейты

Несмотря на то, что оба листа исключительно тонкие, гофрокартон с канавкой F в два раза меньше гофрированного картона E и имеет на 35-40 канавок больше на погонный фут, чем картон с канавкой E. Будучи немного толще стандартной бумаги, F-канавка идеальна для печатных машин и легче сгибается, чем E-канавка.

Переработка гофрированного картона

Рестораны, продовольственные магазины и мини-маркеты накапливают гофрокартон с каждой партией продуктов питания и расходных материалов. Со временем количество картона быстро увеличивается. Чтобы утилизировать гофрокартон наиболее эффективным способом, большинство предприятий сотрудничают с местной компанией по утилизации отходов, которая собирает и перерабатывает старые контейнеры из гофрокартона (OCC).

Для подготовки картона к переработке , все упаковочные материалы должны быть удалены, а коробки должны быть сплющены. Картон с жирными пятнами не подлежит вторичной переработке, поэтому любые испачканные части коробки необходимо вырезать. Ленту и этикетки можно оставить на месте, потому что они сортируются в процессе переработки. На складах и в промышленных условиях, где производится большое количество OCC, использование пресс-подборщика картона помогает сэкономить место.
