Вальмовые крыши частных домов: 100+ фото

Содержание

Достоинства
Недостатки
Виды
Расчеты
Нюансы по стропильной системе
Этапы монтажа

Внешний облик дома напрямую зависит от того, какая у него крыша, имеет ли она шикарный вид или нет. Однако не стоит забывать о том, что в первую очередь крыша должна выполнять не эстетическую функцию, а защитную. Конструкция вальмовой крыши очень популярна, особенно для одноэтажных домов, она является одним из видов четырехскатных крыш.

Достоинства

К преимуществам следует отнести:

Неимение вертикальных торцевых стен и фронтона.
Самое лучшее сопротивление действиям ветра.
Меньше других типов крыш поддается разрушениям в участке карнизного свеса.
Высокая жесткость благодаря угловым ребрам.
Можно обустроить свесы, защищающие стены и фасад от влияний погоды (дождя или снега).
Эстетически привлекательный внешний вид, солидность, торжественность.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Расчеты

Для того чтобы рассчитать площадь крыши в квадратных метрах нужно учесть:

Длину ската от карниза до конька.
Площадь, взяв во внимание трубу дымохода и окна в крыше.
Свесы, паралеты и стены брандмауэра.
Примыкания полотен (в случае рулонной кровли), а также стоячие фальцы.

Если кровельный материал, что используется для покрытия вальмовой крыши – металлочерепица, то длину скатов необходимо уменьшить на 0,7 метра.

Расчеты площади вальмовой крыши очень трудны, проводить их самостоятельно не рекомендуется. Лучше всего привлечь профессионалов, способных с помощью компьютерной программы точно рассчитать площадь, сделать замеры.

Для максимальной точности крышу условно разбивают на несколько частей, после чего считают площадь каждой из них и в итоге суммируют. Этот метод является оптимальным, так как он прост и надежен, возможность ошибки полностью исключается.

Правильный расчет площади влияет не только на прочность и надежность конструкции, но и на стоимость строительства, так как рассчитывается нужное количество всех материалов: древесины, кровельного покрытия и прочего.

Также важно учесть технические параметры покрытия, его толщину и длину. Все это напрямую влияет на вес кровельного покрытия, удобство его установки. Например, керамическая черепица тяжелая, необходимо создание стропил и монтаж обрешетки, а для гибкой черепицы все это не требуется, так как она имеет сравнительно небольшой вес.

Нюансы по стропильной системе

Стропильной системе и ее конструкции нужно уделить особое внимание, так как ее монтаж гораздо дороже и труднее, в сравнении с односкатной или двухскатной крышей. Данная конструкция нуждается в установке специальных стропил (накосных диагональных), ориентированных к углам стен.

Диагональные стропила гораздо длиннее стандартных, они опираются на стропила скатов (нарожники). Следовательно, из этого на эти стропила возлагается в 1,5 раза больше нагрузка, чем на традиционные стропила. В связи с этим нужно уделить особое внимание выбору древесины, что должна быть максимально качественной. Накосные стропила сооружают по методу спаривания, чтобы они могла справиться с нагрузкой, возлагаемой на них.

Процесс спаривания диагональных стропил позволит:

Получить длинные неразрезные балки.
Обрести высокую прочность, способную справится с нагрузками за счет двойного сечения.
Унификация типоразмеров деталей, что используются.

Этапы монтажа

Последовательность сбора вальмовой крыши:

Сооружение мауэрлата. Под этим понятием скрывается обычный брус из дерева, сечение которого составляет 100*100, 100*150 или 150*150 миллиметров. Важная особенность – брус должен быть цельным, сучки и трещины недопустимы.
Крепление мауэрлата. Он соединяется по всей длине не встык, а в накладку, после чего углы крепятся металлическими уголками, пластинами и скобами.
Монтаж конька, стоек и боковых балок. Идеальное соотношение ширины к высоте – 1:2. Таким образом, балки практически не будут деформироваться, смогут прослужить долгие годы. Стропильный брус выбирается аналогичным путем.
Монтаж стропил и их обрезание по высоте. Установка накосных стропил с большим сечением.
Установка рядовых стропил. Угловые стропила должны иметь большое сечение, так как они имеют повышенную нагрузку и должны качественно с ней справляться.
Монтаж оставшихся стропил. Все они должны быть цельными или на их стыки устанавливают специальные накладки. Соединяют деревянные элементы внахлест с помощью металлических уголков. В месте соединения всех элементов нужно установить опорные врубки, укрепляющие конструкцию крыши.

После этого остается выбрать лишь тип кровли и приступать к финальным работам. Следует отметить, что процесс сбора каркаса крыши трудоемкий, требует особых знаний и навыков, поэтому лучше нанять профессионалов.

Проекты домов с 4 скатной крышей. Одноэтажный дом с вальмовой крышей

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно!
Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно!
Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.

Разновидности четырехскатных конструкций

Представленные на нашем сайте решения включают постройки с лаконичной функциональной кровлей, а также здания с крышами сложной формы, конструкция которых предусматривает обустройство мансардных и слуховых окон, комбинацию кровель на разных уровнях и т. д. Мы предлагаем две основные разновидности четырехскатных конструкций.

Шатровые.
Угловые стропила верхними концами сходятся в одной точке, формируя коньковый узел. Все скаты представляют собой одинаковые равнобедренные треугольники.

Вальмовые.
Угловые стропила верхними концами попарно крепятся к коньку, длина которого меньше длины ската, за счет чего формируются два треугольных и два трапециевидных ската.

Преимущества 4-скатных крыш

Надежность.
Конфигурация и угол наклона плоскостей четырехскатной кровли позволяют ей выдерживать высокие снеговые нагрузки, а также противостоять сильным порывам ветра за счет низкой парусности.

Возможность создания мансарды.
Вальмовые конструкции прекрасно подходят для организации этого помещения, позволяющего значительно увеличить полезную площадь дома. На нашем сайте Вы найдете проекты коттеджей с 4-скатной крышей, в которых предусмотрена мансарда.

Широкий выбор кровельных покрытий.
Для четырехскатной крыши может использоваться любой листовой или штучный материал, в том числе композитная и мягкая черепица.

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей

Проекты домов с четырехскатной крышей. Большой ассортимент проектов домов. Доработка планировок под заказчика.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

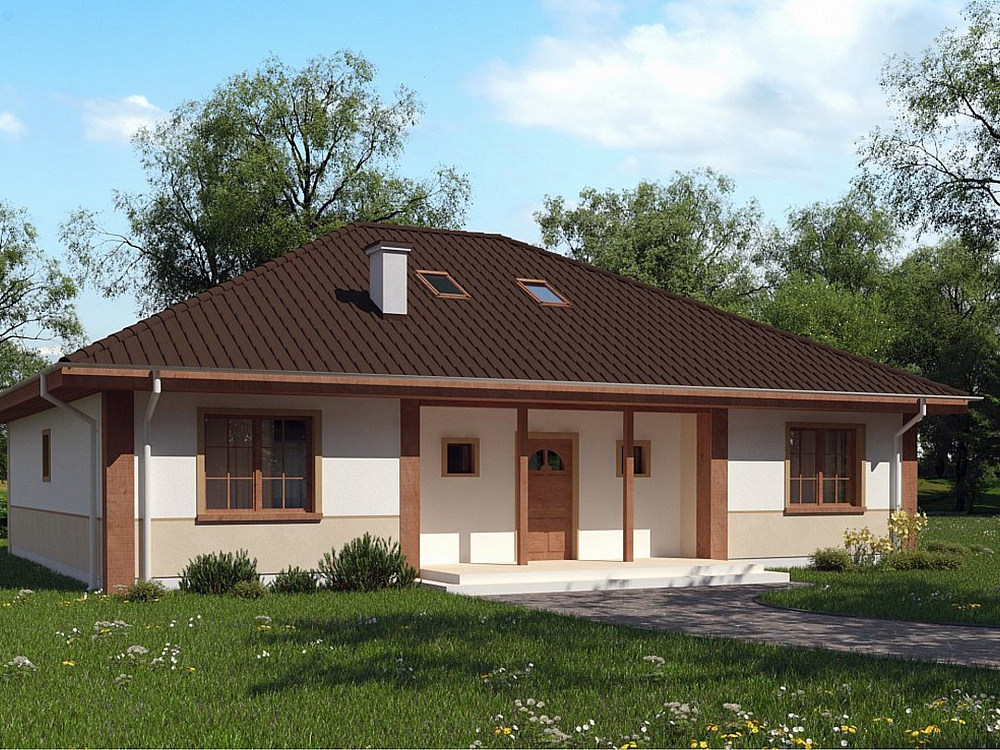

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая.
В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера.
Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа.
Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая.
У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая
. Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая
. У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая
. Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать

Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

Пример четырехскатной крыши в оригинальном проекте жилого дома

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Какой материал выбрать для стропил и кровли

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

Особенности монтажа четырехскатной крыши

В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

Общее число скатов;
Углы наклона конструктивных элементов;
Форма;
Тип материала покрытия;
Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Проекты одноэтажных

Проект No1

Одноэтажный дом с четырехскатной крышей 139 м2

Проект No2

Проект No3

Проект No 4

Проект No5

Проекты двухэтажных

Проект No1

Размером 225 м2

Проект No2

размером 162 м2

Проект No3

Размером 114 м2

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая.
У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая
. Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая
. У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая
. Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Проекты домов с четырехскатной крышей, как сделать

Как вы знаете, подавляющее большинство частных построек имеют скатную кровлю, как правило, это двухскатная крыша. Много поколений прошло с тех пор, как был изобретен данный вид кровельного каркаса, следовательно, люди к нему уже привыкли. Но несмотря на это несколько десятилетий назад многие застройщики решили, что такой вид здания им уже надоел, и пора что-то менять. На смену двухскатной кровле пришли одноэтажные дома с четырехскатной крышей. В данной статье я разберу преимущества и недостатки такой стропильной системы, структуру и ее разновидности.

Преимущества дома с четырехскатной крышей

Перед тем как рассматривать плюсы и минусы нужно сказать пару слов об определениях.
Четырехскатная крыша имеет в кровельной сфере другое название: «вальмовая». Она делится на несколько разновидностях, но о них я расскажу чуть ниже. Как вы знаете, все познается в сравнении, поэтому я буду указывать на преимущества четырех скатов, сравнивая их с более просто конструкцией: двухскатной стропильной системой.

Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

ВАЖНО: Если вы проживаете в районе с большим количеством осадков, то за счет возможности создать большие карнизные свесы четырехскатная кровля является одной из лучших возможных вариантов.

К недостаткам можно отнести следующее:

Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

ВАЖНО: Если вы планируете выводить слуховые окна по вальмам, то лучше делать их вертикальными. В строительстве это называется «летучая мышь». Для такого типа крыши идеально подходит ондулин или металлочерепица.

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Четырехскатная крыша состоит из плоскостей, пересекающихся друг с другом. Две торцевые плоскости являются треугольниками и называются вальмами. Что касается фасадных, то они имеют форму трапеции и занимают подавляющее большинство всего кровельного пространства. Кровельный уклон данной кровли варьируется в пределах от 15 до 60 градусов. Такая крутость позволяет размещать на поверхность практически любые кровельные покрытия.

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Уже давно было придумано множество типов конструкций крыш, но относительно недавно их собрали в некоторую систему, где отметили главные, и разобрали подвиды.

Вальмовая крыша имеет четыре разновидности:

Стандартная четырехскатная система.
Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
Полувальмовая голландская.
Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
Датская полувальмовая система.
Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

Мансардная крыша с четырьмя скатами.
Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой
. Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

ВАЖНО: Проекты домов с четырехскатной шатровой крышей должны создавать с учетом ходов для искусственной вентиляции. Так как без аэраторов или дефлекторов, влага будет скапливаться на чердаке.

Двухэтажный дом с четырехскатной крышей будет смотреться очень красиво и массивно, посмотрев фото выше, вы определенно скажете то же самое.

Состав стропильной системы

На фото одноэтажных домов с четырехскатной крышей можно разглядеть их красоту и дизайн, но самое основное скрыто внутри. Стропильная система является основой всей крыши, на ней держится все. Как уже говорилось ранее, для создания каркаса лучше всего подходят прочные породы древесины, а именно: хвойные. Но несмотря на все свои качества, любой природный материал подвержен гниению и разложению
. Чтобы предотвратить это, пиломатериалы обрабатываются антисептиками, а для повышения степени возгорания на них наносят антипирены.

«Скелет» данной кровли имеет следующие элементы:

Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Если вы далеки от строительства, то вам придется нанимать рабочих, в противном случае вы рискуете сделать что-либо не по технологии и обрушить всю конструкцию крыши.

фото, каталог Проекты двухэтажных домов с вальмовой крышей

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

Пример четырехскатной крыши в оригинальном проекте жилого дома

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Какой материал выбрать для стропил и кровли

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

Особенности монтажа четырехскатной крыши

В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Одноэтажный дом с вальмовой крышей

Разбираемся с понятием – вальмовая крыша

Особенности вальмовых крыш

Сначала поговорим о преимуществах

Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Крыша эркера

Есть ли еще преимущества у данной конструкции?

Шатровая кровля

Как рассчитать высоту вальмой крыши

Общее число скатов;
Углы наклона конструктивных элементов;
Форма;
Тип материала покрытия;
Предпочтения владельца дома.

Если в регионе преобладает ветер, угол обычно уменьшают.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Проекты одноэтажных

Проект No1

Одноэтажный дом с четырехскатной крышей 139 м2

Проект No2

Проект No3

Проект No 4

Проект No5

Проекты двухэтажных

Проект No1

Размером 225 м2

Проект No2

размером 162 м2

Проект No3

Размером 114 м2

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая.
У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая
. Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая
. У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая
. Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Проекты домов с четырехскатной крышей, как сделать

Вальмовая крыша – это конструкция, состоящая из четырех скатов кровли: два трапециевидных ската по бокам и два треугольных ската по торцам кровли. Эти скаты называют вальмами, отсюда и название всей крыши. Такое решение обусловлено скорее дизайнерским и архитектурным вкусом, чем строительной необходимостью. Вальмовые крыши давно обрели популярность в Европе, со временем перекочевав и к нам. Любая вальмовая крыша своими руками чертежи которой вы найдете здесь или в других источниках, выглядит весьма эстетично за счет наклонов всех скатов. Эта же особенность помогает уменьшить сопротивление ветра со всех направлений, а значит. Крыша с вальмами станет надежнее, и служить без ремонта будет дольше.

Вальмовую крышу можно построить и без помощи профессионалов, даже имея самые примитивные навыки строителя. Единственная сложность – нельзя это сделать в одиночку, нужно будет 2-3 помощника.

Устройство крыши с вальмами

Схема вальмовой крыши. Которая лидирует у застройщиков, имеет четыре ската, из них два треугольных. Эти вальмы крепятся в торцах крыши дома, чтобы соединить карниз и коньковую балку. Передняя и тыловая вальмы строятся в виде трапеции (усеченный треугольник), у них бо́льшая площадь и увеличенный скат. Трапецеидальные вальмы скрепляют конек и карниз с оставшихся сторон.

Также схемы крыш бывают полувальмовыми, и называются они голландскими. Полувальмы – это когда карнизы боковых скатов находятся выше фронтального и тылового скатов. Голландская крыша чаще всего возводится при оборудовании в мансарде жилой комнаты.

Привычная вальмовая крыша имеет в составе узлы и элементы, собирающиеся в единую конструкцию одним способом, и служащие каркасом для более сложных конструкций. На схеме ниже вальмовая конструкция состоит из таких элементов:

Угловое стропило (позиция №1) устанавливается всегда под меньшим наклоном, чем промежуточные стропила. Для промежуточных и угловых стропил по бокам крыши используют доску размером 50х 15 см;
Короткие стропильные балки (позиция №2) устанавливают на угловых стропилах. Угол наклона должен быть одинаковым с наклоном промежуточных стропил;
Сечение конька (позиция №3) должно быть таким же, что и у самих стропил;
Центральные промежуточные стропила (позиция №4) крепятся на углах коньковой балки с трех сторон;
Промежуточные стропила (позиция №5) – это балки, которые соединяют коньковую балку и обвязочные доски, уложенные по верху крыши. Доски обвязки образуют карниз.

Более подробная схема устройства крыши с вальмовыми элементами – на рисунке ниже:

Конек подпирается стойкой (позиция №1), которая крепится в месте соединения встречной пары стропил и балки конька. Стойки не всегда присутствуют в схеме крыши, но их аналоги должны присутствовать в схеме;
Затяжка (балка потолочного перекрытия, позиция №2) –балка для скрепления стропил между собой;
Кобылка (позиция №3) служит для продолжения свеса, балка кобылки крепится к стропилам. Свес нужен для защиты стен дома от дождя и снега;
Ветровая балка (позиция №4) усиливает стропила с наветренной стороны дома. Эта балка может устанавливаться и с нескольких сторон;
Нарожник (короткое стропило, позиция No5) крепят нарожник к угловой стропильной балке;
Мауэрлат (позиция №6) – мощный деревянный брус, который служит основой любой крыши;
Шпренгель (позиция №7) усиливает конструкцию крыши и уменьшает нагрузку на стены. Крепится по диагонали между углами дома на мауэрлате;
Подкосы (позиция №8) могут крепиться к стропилам под разными углами. Их количество и угол крепления зависят от наличия или отсутствия мансарды;
Диагональные (боковые стропила, позиция №9) устанавливаются с одного или с обеих торцов кровли;
Прогон (позиция №10) – это шаг крепления стропил.

Как монтировать вальмовую конструкцию

Крышу с вальмами нужно собирать в определенной последовательности:

Первый этап – разработка схемы;
Согласно схемы рассчитываются параметры крыши – все ее размеры будут зависеть от ширины размеров наружных и внутренних несущих стен дома;
Подготавливаются инструменты и материалы;
Настил на стены слоя гидроизоляции под монтаж стропил;
Размечаются точки крепления стропил на мауэрлате;
Монтаж стропил и остальных элементов крыши согласно схеме;
Настил кровли.

После обработки пиломатериалов и их просушки можно начинать монтировать крышу – крепить балки мауэрлата на несущие стены дома. Мауэрлат укладывается на гидроизоляцию, затем по нему размечаются точки установки и крепления стропильных балок. Брус мауэрлата укладываются на верхнюю поверхность стен или на брус, который заранее крепится немного ниже стен.

Стойки крепятся к брусу перекрытия, в верхней части – к коньку. Также к коньковому брусу крепятся центральные стропила по торцам крыши. Делается разметка для монтажа промежуточных балок по фронтальному и тыловому наклону кровли, после этого крепят стропила, соединяющие углы дома и конек по диагонали. Возможно, в этом месте нужно будет ставить усиливающие стойки.

На эти стропила крепятся короткие стропильные балки или нарожники с таким же шагом, что и промежуточные балки. В этом фрагменте крыши могут для усиления использоваться (в зависимости от схемы крыши) шпренгели, ветровая балка, кобылки и подкосы.

Кровля настилается в такой последовательности:

На стропила крепится пароизоляция;
На пароизоляцию крепится обрешетка;
В межреечное пространство помещается утеплитель, и закрывается пленкой от ветра;
Крепится контробрешетка.

Вальмовая крыша – это разновидность четырехскатной стропильной кровли, в которой два торцевых ската имеют форму треугольника и идут от конька до карниза, а другие два трапециевидные. Именно треугольные скаты являются главной отличительной чертой вальмовых крыш. На верхних этажах таких домов часто устанавливаются так называемые слуховые окна, обеспечивающие возможность проветривания и выхода на кровлю.
Вальмовые крыши часто используются при строительстве современных домов.

Это обусловлено следующими ее преимуществами:

Низкое сопротивление потокам воздуха.
Защита фасада от воздействия осадков за счет свесов.
Равномерный прогрев крыши, обеспечивающий оптимальный температурный режим внутри.
Эстетическая привлекательность кровли.

Дом с вальмовой крышей под ключ от компании «Дачный сезон»

Купить дом с вальмовой крышей можно в компании «Дачный сезон». Все этапы от составления проекта до вывоза мусора и сдачи объекта мы выполняем собственными силами, поэтому гарантируем качество и несем полную ответственность за результат. К преимуществам работы с нами можно отнести:

Мы предоставляем 10-летнюю гарантию на дома, построенные нашей компанией.
Цены наших услуг ниже, чем у других компаний этого сегмента.
Наша компания реализует дома с вальмовой крышей под ключ – от проектирования до сдачи.
Мы осуществляем перепланировку абсолютно бесплатно.

Компания «Дачный сезон» с 2002 года работает в сфере малоэтажного домостроения и предлагает услуги по проектированию и возведению домов с вальмовой крышей в Москве и Московской области. Мы готовы взять на себя все этапы строительства – от составления проекта до его окончательной сдачи в эксплуатацию.

Наша главная цель – обеспечить своих клиентов качественными, надежными и теплыми домами.

Преимущества дома с четырехскатной крышей

Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

К недостаткам можно отнести следующее:

Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Вальмовая крыша имеет четыре разновидности:

Стандартная четырехскатная система.
Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
Полувальмовая голландская.
Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
Датская полувальмовая система.
Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

Мансардная крыша с четырьмя скатами.
Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой
. Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

Состав стропильной системы

«Скелет» данной кровли имеет следующие элементы:

Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град — это и есть кровля. Сами же крыши различают несколько основных разновидностей — плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием — вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов — треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Особенности вальмовых крыш

Сначала поговорим о преимуществах

Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

Основной минус — требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Важно!
Выполнение монтажных работ высококвалифицированными специалистами — дополнительные финансовые расходы.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Датская кровля

Важно!
Для возведения такой крыши лучше обратиться за помощью к профессионалам.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы — эркеры — используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

Шатровая кровля

Как рассчитать высоту вальмой крыши

На правильный выбор высоты любой крыши влияет ряд факторов:

Общее число скатов;
Углы наклона конструктивных элементов;
Форма;
Тип материала покрытия;
Предпочтения владельца дома.

Если в регионе преобладает ветер, угол обычно уменьшают.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

h — высота;
b/2 — расстояние от центральной точки основания до края;
α — .

Например:

Как рассчитывается 4-х скатная крыша.

Важно!
На количество материалов для обустройства вальмового перекрытия также влияет и тип конька.

От его выбора зависит общее строение стропильной системы. Также необходимо учесть материалы на устройство снегозадержателей, утепления и др.

Высота мансарды также влияет на высоту вальмой кровли.

Шатровая крыша дома своими руками.

По большому счёту, шатровая крыша (см. фото) – это та же вальмовая крыша, в которой длина конька равна нулю, т.е. конька нет, и все угловые стропила сходятся в одной точке. Чаще всего её возводят на домах, коробка которых представляет из себя квадрат.

Давайте рассмотрим один пример такой крыши. Стропила у нас будут опираться на балки перекрытия. Допустим, мы имеем коробку дома размером 10х10 метров с несущей перегородкой посередине.

ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.

Рисунок 1

Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия», расстояние это желательно брать не меньше 0,8-1 метра.

ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.

Рисунок 2

ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.

Как размечаются стропила, показано на рис. 3

Рисунок 3

Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):

Рисунок 4

Вверху между собой их можно сшить либо гвоздями, либо при помощи металлических уголков, как показано на рисунке.

ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):

Рисунок 5

ШАГ 5: Изготавливаем и устанавливаем угловые стропила.

Для этого в первую очередь натягиваем шнурку (см. рис. 6):

Рисунок 6

Далее с помощью малки мы замеряем углы нижнего и верхнего запилов. Как это делается, мы уже видели при описании вальмовых крыш.

Сейчас я хочу показать способ, который мы всегда используем при установке угловых стропил длиной более 6 метров (когда их приходится наращивать). В первую очередь мы берём две доски по 6 метров. У одной делаем только нижний запил, у другой только верхний. Затем ставим эти две доски, сшивая их между собой гвоздями прямо по месту. Также сразу ставим под них стойку (см. рис.7):

Рисунок 7

Теперь рулеткой замеряем длины двух кусков, которых нам не хватает – одного с верхним запилом, другого с нижним. Изготавливаем их и нашиваем на уже стоящие доски.

Таким образом мы делаем все четыре угловые стропила (см. рис.8):

Рисунок 8

ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):

Рисунок 9

Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.

ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10). Порядок изготовления нарожников показан здесь…

Рисунок 10

Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.

После этого нам остаётся подшить карнизы снизу и сделать обрешётку.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Небольшой двухэтажный дом с четырехскатной крышей. Красивые проекты домов с четырехскатной крышей: фото, каталог

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна — все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель

Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша — это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями .

Дизайн вальмовых крыш

Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом

Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей

Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

А — единая крыша;
Б — верх кровли односкатной крыши пристройки находится на уровне свеса здания;
В — скаты крыш пристройки и здания соединены между собой по всей ширине;
Г — если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о.

Видео стропильной системы дома с газобетона:

Заключение

Определившись с конструкцией , рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Разновидности четырехскатных конструкций

Преимущества 4-скатных крыш

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Проекты одноэтажных

Проект No1

Одноэтажный дом с четырехскатной крышей 139 м2

Проект No2

Проект No3

Проект No 4

Проект No5

Проекты двухэтажных

Проект No1

Размером 225 м2

Проект No2

размером 162 м2

Проект No3

Размером 114 м2

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая.
У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая
. Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая
. У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая
. Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Проекты домов с четырехскатной крышей, как сделать

Проекты домов с четырехскатной крышей

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

Пример четырехскатной крыши в оригинальном проекте жилого дома

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Какой материал выбрать для стропил и кровли

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

Особенности монтажа четырехскатной крыши

В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Чем дом с четырехскатной крышей лучше двухскатного варианта

Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно!
Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Четырехскатная крыша своими руками, последовательность работ

Завершающие операции

Заключение

Преимущества дома с четырехскатной крышей

Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

К недостаткам можно отнести следующее:

Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Вальмовая крыша имеет четыре разновидности:

Стандартная четырехскатная система.
Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
Полувальмовая голландская.
Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
Датская полувальмовая система.
Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

Мансардная крыша с четырьмя скатами.
Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой
. Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

Состав стропильной системы

«Скелет» данной кровли имеет следующие элементы:

Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатные крыши частных домов имеют прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с вальмовой крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 для двухэтажных и одноэтажных домов площадью от 100 м2 предусмотрены четырех скатные крыши домов вальмового типа. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2017 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный с четырехскатной крышей. Также может быть планировка домов с четырехскатной крышей.

Планы проектов домов с четырехскатной крышей: особенности кровельной конструкции

Кровля с четырьмя скатами может выполняться вальмовой или шатровой. Шатровая кровля имеет скаты, сходящиеся в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты домов с четырехскатной крышей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы домов с четырехскатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°ﹾ.
Наличия мансардного этажа. Если планировка проектов домов с четырехскатной крышей предусматривает наличие этого помещения этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Одноэтажный дом с вальмовой крышей и гаражом. Дома с четырехскатной крышей проекты

Разновидности вальмовых кровель

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Пример проекта четырехскатной крыши для каркасного дома

Дизайн вальмовых крыш

Как быть с балконом

Пристройки к дому под вальмовой крышей

А — единая крыша;
Б — верх кровли односкатной крыши пристройки находится на уровне свеса здания;
В — скаты крыш пристройки и здания соединены между собой по всей ширине;
Г — если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

Дом из газобетона под вальмовой кровлей

Видео стропильной системы дома с газобетона:

Заключение

Время чтения ≈ 4 минут

Этапы постройки четырехскатной крыши

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

В статье пойдет речь о том, какие преимущества имеют проекты домов с вальмовой крышей, какие недостатки присущи такой стропильной системе, из чего состоит ее структура, какие разновидности сегодня используют строители при возведении одноэтажных домов. Фото и видео готовых реализованных вариантов подскажут, какую крышу сделать.

Положительные свойства вальмовой кровли

Преимущества возведения четырехскатной кровли можно оценивать только в сравнении с двускатной стропильной системой. В ее конструкции отсутствуют щипцы и фронтоны (вертикальные торцевые поверхности). Это помогает в разы уменьшать показатель такой категории, как сопротивление воздуха. Эта техническая особенность особенно актуальна в тех регионах, где часто присутствуют ветра с резкими порывами или ураганы. Если при оформлении кровли используются карнизные свесы, они при такой конструкции, как показала практика, держатся намного дольше и не разрушаются.

Около опорной балки конька у вальмовой крыши образуются угловые ребра. Они имеют высокую жесткость. Поэтому деформироваться скаты могут только при очень высокой механической или физической нагрузке. Нужно приложить колоссальные усилия для того, чтобы повредить вальмовую крышу.

Замечено, что в регионах с большим количеством осадков одноэтажный дом с вальмовой крышей – лучший из возможных вариантов возведения малоэтажных зданий. Площадь кровли у четырехскатной крыши больше, чем у двускатной кровли. Особенность конструкции каркаса такова, что она позволяет отвесы карниза спускать за пределы несущих стен. Таким способом часто при строительстве формируется козырек, который надежно защищает фасадную отделку от воздействия атмосферных осадков.

Четырехскатный каркас можно покрывать любым кровельным материалом, но строители предпочитают использовать для обозначенных целей мягкие по текстуре продукты.

Есть и минусы у описываемого выбора. У конструкции вальмовой крыши больше элементов, чем у простой двускатной. На ее создание уходит больше материалов, требуется большее количество времени. Собрать ее способен только опытный мастер. Его услуги стоят недешево. Все это увеличивает в разы конечную смету проекта. Это обстоятельство нужно обязательно учитывать.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги
. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Геометрия пространства под четырехскатной кровлей очень сложная. Это формирует определенные трудности при организации жилой мансарды. Если оно все же используется, и на крыше появляются мансардные, их во время дождя придется постоянно держать закрытыми. Иначе в комнате появятся большие лужи.

Площадь мансарды, организуемой в чердачном помещении вальмовой крыши, будет в два раза меньше той, что образуется под обычной двускатной кровлей.

Если в вальмовой крыше нужно будет сделать слуховое окно, то для его создания специалисты советуют выбирать конструкцию под названием «Летучая мышь».

Технические характеристики вальмовой крыши

Конструктивно четырехскатная крыша состоит их плоскостей, которые пересекаются друг с другом. Две из них – торцевые – по форме треугольники. Фасадные скаты имеют форму трапеции. На них приходится большая площадь пространства кровли. Уклон скатов варьируется в пределах 15-60 градусов. Условия выбора угла наклона кровли определяются тремя критериями.

Во-первых, учитывается климатическая зона, в которой осуществляется строительство дома с четырехскатной кровлей. Если на данной географической территории в течение года выпадает большое количество осадков, необходимо выбирать угол наклона кровли не менее 45 градусов. Меньший угол наклона подходит для зон с сухим и жарким климатом. Если присутствуют высокие ветровые нагрузки, угол наклона кровли не должен превышать 30 градусов.

Во-вторых, важно учитывать, какой кровельный материал будет использоваться для покрытия крыши. Для рулонных материалов следует предусмотреть угол наклона до 25 градусов. При применении модульных листов (черепицы) угол наклона должен быть от 15 градусов и выше. Металлочерепицу или шифер специалисты кладут на обрешетку, угол наклона которой составляет от 25 градусов.

В-третьих, должен учитываться и желание сделать под крышей жилое помещение. Когда планировка проекта предполагает наличие мансарды, угол наклона должен быть максимально допустимым – 65 градусов. Чем больше этот показатель, тем сложнее конструкция. В такой ситуации возникает потребность в покупке большего количества строительного материала. А это увеличивает смету.

Конструкция вальмовой кровли формируется благодаря следующим элементам:

Конек
– горизонтальное ребро, расположенное в самой верхней точки кровли. Он является частью опорной системы, на которую крепится обрешетка.

Скаты
– верхняя часть конструкции здания, которая защищает строение от непогоды.

Фронтальные свесы
– участки кровли, которые помогают отводить падающие осадки от стен дома.

Стропильная система
– несущая конструкция, которая состоит из наклонных стропильных ног, вертикальных стоек и подкосов. Для ее создания подходят только породы деревьев с прочной древесиной. Чаще всего для этих целей выбираются хвойные породы.

Водосточная система
– совокупность различных элементов, устанавливаемых в определенной последовательности для сбора влаги, стекающей с крыши и ее отвода дальше от фасадов одноэтажных домов с вальмовой крышей. Ее предназначение – защита фундамента здания от воздействия влаги.

Снегозадержатели
(уголковые, трубчатые, решетчатые, точечные) – элементы безопасности кровельной системы, которая помогает удерживать на крыше снег и предотвращать сход больших лавин. Они делят их на более мелкие и делают их менее опасными.

Снегозадержатель на вальмовой крыше. На фото виден пример работы описываемого элемента

Виды вальмовых крыш

Существует четыре вида четырехскатной кровли.

Стандартная конструкция. У нее четыре ската, два с фронтов дома – треугольники, другие два с фасада – трапеции. Их верхние точки и плоскости соединяются на коньке крыши. Его длина в два раза меньше длины самого дома. Сборка стропильной системы относится к разряду сложных сооружений. Без должной подготовки собрать ее самостоятельно невозможно.

Голландская (полувальмовая крыша). У нее присутствует четыре ската. Те из них, которые имеют треугольную форму, значительно меньше по размерам тех, что присутствуют у стандартной конструкции. Из-за этого площадь трапециевидных скатов увеличивается. Внешне такая кровля похожа на двускатную. Благодаря такой конструкции можно устанавливать на крышу не мансардные, а обычные световые окна. Что позволяет немного экономить.

Датская (полувальмовая крыша). У нее присутствует четыре ската. Все они по форме напоминают трапецию. Размеры двух торцевых меньше размеров фасадных. Вальмовая часть начинается чуть ниже конька кровли, сверху него устанавливается фронтон треугольной формы. Его часто используют в качестве слухового окна.

Мансардная крыша. У нее присутствует четыре ската. Два торцевых имеют треугольную форму, два фасадных имеют форму сломанной линии Угол слома можно менять по своему усмотрению. Такой вариант исполнения кровли выбирается тогда, когда нужно в чердачном помещении организовать жилое пространство с высокими потолками.

Наверняка на глаза попадались квадратные одноэтажные дома из бруса с вальмовой крышей. Для ее создания используется стропильная система, которая называется «шатер». Все ее части – равнобедренные треугольники, плоскость которых равна между собой. Отличительная особенность такой кровли – отсутствие конька. Такие системы формируются с учетом ходов для искусственной вентиляции. Если заранее не установить аэраторы или дефлекторы, на чердаке будет скапливаться большое количество конденсата. Двухэтажные дачные дома с вальмовой крышей и балконом смотрятся очень массивно, но при этом красиво. Об этом наглядно свидетельствует следующее фото.

Двухэтажные дачные дома с четырехскатной крышей и балконом

Конструктивные особенности стропильной системы

Внешне вальмовая крыша смотрится вполне эффектно, но вся ее «красота», считают специалисты, скрыта внутри. Ее основой является сложная стропильная система. Для ее создания используются элементы, выполненные из хвойных пород деревьев. Предварительно все они обрабатываются антисептическими составами. Они помогают защищать дерево от влаги, гнили и плесени. Основная задача проектировщика – провести точный расчет стропильной системы на предмет ее нагружаемости. От этого зависит прочность всей конструкции.

Видео описание

В видео рассказывается о том, как произвести расчет стропильной системы для вальмовой крыши:

В основе конструкции используется опорный брус (строители называют его мауэрлат). Именно по нему в дальнейшем распределяется весь вес конструкции стропильной системы. От него нагрузка уходит по стенам к фундаменту.

Опирается мауэрлат на систему стоек. Они размещаются на балке и предотвращают деформацию стропил. Для создания вальмовой крыши используется два вида стропил: при помощи одних формируется начало ската, при помощи других (рядовых) сооружаются опоры. Две пары стропил обязательно стягиваются горизонтальной балкой. Она берет на себя часть нагрузки кровли и предотвращает возможность расхождения стен. Под определенным углом к ногам стропил располагается балка. Ее основная функция – подкос. Верхние концы стоек соединяет между собой прогон. Он – опора для стропил. Поверх стропил при помощи бруса собирается обрешетка. На нее потом ложится и крепится кровельный материал.

Видео описание

В видео показаны все этапы процесса сборки каркаса для вальмовой крыши:

Обобщение по теме

Четырехскатные крыши выдерживают высокие ветровые нагрузки, такая конструкция кровли идеально подходит для одноэтажных домов большой площади. Она придает зданию солидность, смотрится очень эффектно. Но при равной площади постройки площадь вальмовой крыши будет больше площади кровли двухскатной. Поэтому и ее стоимость в полтора раза больше.

Четырехскатная кровля имеет прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с 4 скатной крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 двухэтажные и одноэтажные дома с 4 скатной кровлей площадью от 100 м2 имеют вальмовый тип кровли. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2016 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный авторский дизайн одноэтажных домов с 4 скатной крышей. Также может быть изменена планировка одноэтажных домов с 4 скатной крышей.

Планы проектов одноэтажных домов с 4 скатной крышей: особенности кровельной конструкции

Проекты одноэтажных домов с 4х скатной кровлей могут иметь вальмовый или шатровый тип конструкции крыши.

Так проекты одноэтажных домов с четырехскатной крышей шатрового типа, характеризуются кровельными скатами, сходящимися в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты одноэтажных домов с 4х скатной кровлей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы одноэтажных домов с 4 скатной крышей: условия выбора угла наклона кровли

Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°.
Наличия мансардного этажа. Если планировка проектов одноэтажных домов с 4 скатной кровлей предусматривает наличие этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Приятного просмотра и желаем найти подходящие вам проекты одноэтажных домов с 4 скатной крышей!

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

ножовка;
строительный уровень;
отвес и рулетка;
молоток;
дрель;
шуруповерт;
стамеска;
дисковая пила.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Кирпичных домов с шатровой крышей: Фото 5

Титул

Кирпичные дома с шатровой крышей

Дата

[1890-1910]

Телефонный номер

BHS 207-24-16

Содержание

5 фото.

Резюме

Фото 1 — Каменный дом с кукурузным полем и восемью людьми впереди. Вдалеке видны утюги. (S-594)
Фото 2. Шесть женщин и детей позируют перед кирпичным домом и внутри него, за белым частоколом. Номер 29 стоит на входной двери. (S-528)
Фото 3 — Дом из светлого кирпича с тщательно продуманными деталями крыльца и декоративными каменными перемычками. Белый штакетник.(S-589)
Фото 4 — Большая группа людей собралась у двухэтажного дома с велосипедом и лошадью с повозкой. Стуртевант (S-573)
Фото 5 — Люди и дом крупным планом. Пожилой мужчина с длинной белой бородой. Стертевант (S-542)

История

Вальмовая (или вальмовая) крыша спускается к карнизу со всех четырех сторон. Когда здание квадратное, вальмовая крыша наверху заострена, как пирамида.В прямоугольной форме шатровая крыша наверху образует конек. Вальмовая крыша не имеет двускатной крыши.

Условия использования

ПРАВА: Исторические фотографии и документы с Source BHS принадлежат Историческому обществу Боулдера / Музею Боулдера и требуют указания ссылки при использовании. Эти предметы находятся на постоянной основе в Краеведческой библиотеке Карнеги. Дублированные материалы не могут быть депонированы или помещены в файл в любом другом архиве, музее, библиотеке или аналогичном хранилище.Ответственность за вопросы авторских прав несет пользователь.

Формат

Фотографии.

Автор

Стертевант, Дж. Б. (Джозеф Бевьер) 1851-1910

Субъекты

Жилищ — Колорадо
Кирпичных домов — Колорадо
Кукуруза — Колорадо

Коллекция

А.Коллекция А. Паддока: Исторические здания

Примечание

Чтобы просмотреть отсканированный оригинал негатива (если есть), выполните поиск по ключевым словам на (S- #).

21 разные виды крыш для жилых домов

Крыша — одна из самых важных частей дома, от защиты внешних элементов до улучшения внешнего вида вашего дома. Вы можете не осознавать, сколько существует разных типов крыш.Независимо от того, покупаете ли вы дом, заменяете крышу или строите дом с нуля, знание типов крыш, которые могут повысить ценность и стиль вашего дома, важно для любого домовладельца.

21 вид крыши, который следует учитывать

Мы рассмотрим все типы крыш, а также их преимущества и недостатки. Имейте в виду, что другие дома по соседству могут повлиять на ваше решение, и могут быть другие соображения, такие как строительные нормы или ограничения ТСЖ.
.

Двускатная крыша

Фото: Conetti / Shutterstock

Пожалуй, самая простая конструкция крыши, двускатная крыша имеет два симметричных ската с каждой стороны дома, пересекающихся наверху. Это образует треугольную форму, которая имеет несколько преимуществ. Они могут быть простыми и дешевыми в сборке, а наклонная конструкция позволяет снегу, льду и дождю соскальзывать сразу.

Однако эти крыши могут быть не такими прочными в районах с сильным ветром. Если каркас не является прочным, ветер может вызвать обрушение крыши.Это связано с тем, что их простая конструкция создает большую поверхность для сотрясения ураганного ветра.

Голландская двускатная крыша

Фото: Хайн Эльперс через Викимедиа (CC BY-SA 3.0)

Голландская двускатная крыша — еще одна разновидность двускатной крыши. В Великобритании они известны как «двускатные крыши». Эта крыша по сути является шатровой крышей, но она добавляет небольшой фронтон (или фронтон) к вершине крыши. Это может создать дополнительное пространство под крышей и впустить в дом больше естественного света.Некоторые конструкции могут также добавлять окна к фронтону.

Одна вещь, о которой следует помнить о голландских двускатных крышах, — это важность выбора правильного кровельного материала. Поскольку эта конструкция может создавать впадины, вам нужно будет использовать что-то герметичное, например, металлическую крышу.

Коробчатая двускатная крыша

Фото: Барбара Кальбфайш / Shutterstock

По большей части коробчатый фронтон выглядит так же, как и стандартная двускатная крыша. Самым большим отличием этого дизайна является то, что крыша продолжается за край дома, создавая заметную треугольную форму.Это тонкое изменение позволяет дому больше выделяться.

Вальмовая крыша

Фото: Сьюзан Лоу Кейн / Shutterstock

Вальмовая крыша состоит из четырех скатов, расположенных на одинаковом расстоянии друг от друга и сходящихся в центре крыши. В результате крыша образует четыре разные стороны. Вальмовые крыши популярны еще и потому, что они долговечны и универсальны, хорошо противостоят снегу и льду. Они также оставляют вам больше тени, чем двускатная крыша, из-за их четырех отдельных сторон.

Один из недостатков вальмовых крыш — более высокая стоимость строительства.Поскольку они не так просты, как двускатные крыши, для их строительства обычно требуется больше материала. Если сверху добавить фронтоны или слуховые окна, они могут быть более подвержены протечкам.

Крыша Gambrel

Фото: Майлз Нельсон / Shutterstock

Даже если вы не знаете, как называется эта крыша, вы бы сразу узнали ее, если бы увидели ее. Такие крыши часто можно увидеть на сараях, что придает им классический вид. У них две наклонные стороны, но по два ската с каждой стороны. Нижний склон обычно более крутой, а верхний — более низкий.

Кровли Gambrel имеют не только уникальный внешний вид, но и множество преимуществ. А именно, они позволяют больше места на чердаке. Они также могут быть относительно простыми в изготовлении и могут не потребовать большого количества материала.

Однако у крыш

Gambrel есть свои недостатки. Поскольку они относительно плоские сверху, снег может накапливаться на крыше. В то же время их крутые более низкие склоны могут стать причиной сильных ветров.

Односкатная крыша

Фото: Джоди Джонсон / Shutterstock

Односкатные односкатные крыши создают современный изысканный вид.Другое название этого типа кровли — крыша скиллион или односкатная. Эти крыши, как правило, имеют более низкий уклон, но более крутой уклон помогает воде и льду стекать быстрее. Более крутые склоны идеальны в горах и в других местах, где много снега и льда.

Плоская крыша

Фото: Шейла Шей / Shutterstock

Плоская крыша — это так, как кажется. Однако эти крыши обычно имеют небольшой наклон, чтобы вода могла стекать. Плоские крыши чаще всего встречаются в больших зданиях, таких как школы, офисные здания и торговые центры.Однако в некоторых современных домах этот дизайн может также использоваться для создания более уникального вида. Кроме того, эти крыши имеют открытую конструкцию, что делает их идеальными для типов зданий, на которых они обычно устанавливаются.

Изогнутая крыша

Фото: Джо Гоф / Shutterstock

Если плоская крыша плоская, то криволинейная крыша — хорошо, кривая. Это отличается от других типов крыш, таких как двускатная крыша, у которой есть острый край в верхней части крыши. Несмотря на свою круглую форму, это не самые современные крыши — многие из них были построены в начале-середине 20 века.

Однако эти крыши используются и во многих других современных конструкциях. Они могут быть симметричными или асимметричными.

Мансардная крыша

Фото: Ирина Борсученко / Shutterstock

Мансардная крыша возникла во Франции и имеет четыре крутых ската снаружи, которые переходят в пологие скаты наверху дома. Это дает много места внутри, а также упрощает надстройку дома. Необычной особенностью мансардной крыши является то, что она позволяет строить окна на более крутых склонах, поскольку они почти перпендикулярны земле.

Однако, как и двускатные крыши, низкий уклон верхнего ската мансарды плохо выдерживает сильные снегопады. Кроме того, его строительство может стоить дороже, чем более простые конструкции.

Крыша Jerkinhead

Фото: tokar / Shutterstock

Крыша с остроконечной головкой — это еще один тип кровли, в котором сочетаются элементы других типов крыш. Часто это будет вальмовая или двускатная крыша с пристроенными слуховыми окнами. Хотя эти крыши обычно не имеют слишком крутых уклонов, из них все же могут быть видны окна.Они делают это либо путем добавления сайдинга с внешней стороны крыши, либо путем уменьшения уклона в одной секции, чтобы можно было добавить окно.

Крыша-бабочка

Фото: Джоди Джонсон / Shutterstock

Крыша-бабочка — еще один современный дизайн, который создает очень уникальный вид. Его название связано с двумя направленными вверх скатами на крыше, напоминающими крылья бабочки. На самом деле это как перевернутая двускатная крыша. Эти конструкции могут быть симметричными или асимметричными, когда один наклон намного больше другого.В последнем случае он чем-то напоминает односкатную крышу с меньшим «крылом» сбоку.

Несмотря на то, что крыша-бабочка впечатляет, она требует компромиссов. Его конструкция почти гарантирует, что вода будет скапливаться там, где встречаются две стороны, а это означает, что необходим надлежащий дренаж. То же самое относится и к кровельным материалам, которые не протекают. Кроме того, в этих конструкциях, как правило, имеется большое количество окон, что может привести к увеличению затрат на отопление и охлаждение и затруднить регулирование внутренней температуры.

Крыша соляного ящика

Фото: Ниагара через Викимедиа (CC BY 3.0)

Соляная крыша — это еще одна разновидность двускатной крыши. Самая большая разница? Вместо того, чтобы быть симметричными, крыши соляных коробок имеют один уклон короче и один более длинный, что создает асимметричный вид. Как и другие наклонные конструкции, крыши соляных ящиков облегчают стекание воды во время штормов. Однако эти крыши не самые простые в изготовлении, и это может привести к увеличению цены.

Пилообразная крыша

Фото: AR Pictures / Shutterstock

Пилообразная крыша — еще один популярный вариант в современных домах.Его название дословно связано с тем, что верхняя часть крыши похожа на лезвие пилы или зазубренный нож. Однако «зубцы» пилообразной крыши могут быть либо зубчатыми, либо иметь один изогнутый скат и один прямой скат. Они предлагают ряд преимуществ, таких как пропускание большего количества естественного света, создание ощущения воздушности за счет высоких потолков и возможность установки солнечных батарей. Однако они сложны, дороги в строительстве и подвержены утечкам.

Пирамидальная крыша

Фото: Imagenet / Shutterstock

Если вы знаете, как выглядят древние пирамиды в Древнем Египте, вы только что изобразили крышу пирамиды.Пирамидальные крыши — это, по сути, вальмовые крыши с более крутыми скатами. Они идеально подходят для небольших и простых конструкций, поскольку обычно имеют квадратную или прямоугольную форму. Эти крыши очень прочные и имеют небольшую площадь поверхности, поэтому они хорошо работают в местах, подверженных сильным ветрам.

Однако такие крыши могут быть дорогими в строительстве и оставлять вам меньше внутреннего пространства. К тому же их можно добавить только поверх простого дизайна дома или, наоборот, в дополнение.

Крыша капота

Фото: marekusz / Shutterstock

Капотная крыша в чем-то похожа на мансардную, но имеет двойной скат со всех четырех сторон.Кроме того, в то время как нижняя часть мансардной крыши имеет более крутой уклон, чем верхняя часть, крыша капота является противоположной. В случае крыши с капотом верхняя часть имеет более крутой уклон. Из-за такой конструкции вы также можете услышать эту крышу, называемую крышей со скошенным карнизом. Поскольку нижняя часть неглубокая, такая конструкция крыши обеспечивает дополнительное жилое пространство наверху, а также обеспечивает покрытие для внешней области, такой как крыльцо. Однако их установка и обслуживание могут быть более дорогими, чем крыши более простых типов.

Купольная крыша

Фото: Амада через Викимедиа (CC BY-SA 4.0)

Купольные крыши обычно не встречаются в жилых домах — вспомните здание Капитолия США или Тадж-Махал. Их также можно увидеть на зданиях, таких как планетарии. Но, несмотря на свою редкость, купольные крыши примечательны своим ярким внешним видом и отличной прочностью. Их также можно относительно легко добавить к другим типам крыш. При этом их строительство и обслуживание дороги.

М-образная крыша

Фото: Em Magnetic / Shutterstock

М-образная крыша просто формируется из двух фронтонов, расположенных рядом друг с другом.Обычно четыре ската М-образной крыши одинакового размера и уклона и имеют асимметричный дизайн. Этот дизайн является еще одним уникальным современным дизайном, но у него есть очевидный недостаток: дождь и снег могут накапливаться там, где встречаются два фронтона. Это означает, что желоб в центре необходим, за исключением самых засушливых климатических зон.

Комбинированная крыша

Фото: Аннмари Янг / Shutterstock

Комбинированная крыша — это просто крыша, которая объединяет несколько элементов других типов крыш.Поскольку существует так много типов крыш, комбинированные крыши оставляют вам практически безграничные возможности. Эти крыши могут создавать уникальный внешний вид, а также иметь функциональные преимущества. Например, у вас может быть фронтон на верхней части бедра, обеспечивающий дополнительную тень снаружи. Хотя этот тип крыши может предложить множество преимуществ, его строительство также может быть дорогостоящим.

Кросс-бедра

Фото: Redovan1 / Shutterstock

Скатная крыша — вариант конструкции вальмовой крыши, но с двумя шатровыми секциями вместо одной.«Крест» образован двумя отдельными секциями бедра, перпендикулярными друг другу. Крыша может образовывать L-образную форму или пересечение вальма может быть посередине, создавая неповторимый вид.

Пересекающаяся крыша

Фото: Hannamariah / Shutterstock

Пересекающиеся крыши — это еще один тип комбинированной крыши, но для создания особого вида они обычно используют фронтоны и шатры. К ним могут быть добавлены фронтоны вместе с окнами, что позволит большему количеству естественного света проникать в дом.

А-образная рама

Фото: Pressmaster / Shutterstock

Крыша с А-образной рамой — это еще один дизайн, который вы увидите в ультрасовременных домах. При такой конструкции крыша может охватывать почти весь дом. Это имеет очевидное преимущество: он легко отталкивает любой дождь или снег, которые могут образоваться на нем. Однако такой дизайн может несколько ограничивать внутреннее пространство.

Заключение

Если вам нужно заменить крышу или построить новую, есть множество вариантов конструкции крыши, из которых вы можете выбрать.При выборе стиля крыши необходимо учитывать ее внешний вид и характеристики, а также то, увеличивает ли она жилое пространство внутри вашего дома.

Однако это не единственное, о чем следует думать при установке крыши в свой дом. Вам также нужно будет решить, хотите ли вы гармонировать с окрестностями или хотите, чтобы ваша крыша выделялась среди других. Кроме того, ограничения ТСЖ, строительные нормы и правила и исторический реестр также могут ограничивать то, что вы строите.

Наконец, не забывайте о стоимости. Некоторые крыши дороже
строить, чем другие; то же самое касается затрат на техническое обслуживание. Первоначальную стоимость легко определить, но не забудьте также принять во внимание будущее обслуживание.

Поиск планов домов по архитектурному стилю

Планы А-каркасных домов

Дом с А-образной рамой — идеальный дизайн для районов с сильными снегопадами, так как они спроектированы так, чтобы сильный снегопад падал на землю, а не оставался на крыше дома.

Планы акадских домов

Акадские дома построены из местного кипарисового дерева, которое не подвержено воздействию влаги и насекомых.Обычно они возводятся на блоках для защиты от наводнений, термитов и летней жары.

Дизайн домов Adobe и Юго-Запад

Дома в стиле Adobe удобны, экологичны и особенно практичны в сухом климате.Дома Adobe / Юго-западного стиля обычно одноуровневые и имеют плоские крыши, крытые веранды и вигасы (балки на потолке из круглого бревна).

Планы Домов Искусства и Ремесла
Планы этажей

Arts and Crafts предлагают возможность соединиться с природой и вернуться к более простому образу жизни.Просмотрите эти стильные изделия мастеров и откройте для себя идеальный дом.

Планы пляжных и прибрежных домов

В планах домов на берегу моря и в прибрежных домах используются деревянные или бетонные опоры для создания более безопасного фундамента, обеспечивающего меньшую вероятность затопления.В этих домах много окон и дверей, чтобы добавить солнечного света и полюбоваться прекрасным видом. Кроме того, они часто используют яркие цвета, чтобы добавить своей индивидуальности.

Планы домов на Берме

Проекты домов Berm — один из самых энергоэффективных типов домов для строительства.Три стороны этого дома буквально втыканы в землю, что позволяет лучше использовать устойчивые температуры, которые обеспечивает почва.

Планы Бунгало Дома

Дом в стиле бунгало состоит из полутораэтажных домов с большей частью жилых помещений на первом этаже, продуманной планировкой этажей и низкой крышей.В стиле бунгало гостиная часто находится в центре дома, что делает этот стиль поистине семейным.

Планы коттеджей и коттеджей

Проекты коттеджей и коттеджных домов — это жилые дома меньшего размера в 1–1 1/2 этажа.Этот стиль дома часто используется на выходных или летом, и в нем чувствуется непринужденность и непринужденность.

Планы домов на Кейп-Коде и Новой Англии

Проекты домов Кейп-Код и планы домов в стиле Новой Англии симметричны и имеют 1 или 1 ½ этажа.Жалюзи, которые раньше были необходимы для защиты от ветра и дождя, теперь используются в качестве декоративных элементов, чтобы сохранить первоначальный вид.

Планы колониального дома

Сохраняя упрощенный дизайн и добавляя предметы роскоши, которые пользуются спросом, дома в колониальном стиле выдержали испытание временем и, несомненно, останутся украшением Америки.

Планы Современных Домов

Современные дома, как правило, асимметричны, с уникальными углами стен и окнами неправильной формы, обеспечивающими обилие света.Смелый дизайн характеризует эти дома, которые также имеют открытые, гибкие планы этажей и минимальные декоративные элементы.

Планы загородного французского дома

От очаровательных коттеджных домов до больших усадеб, загородные французские дома характеризуются использованием кирпича, камня или лепнины и крутыми вальмовыми линиями крыши.

Планы Загородного Дома

Гостеприимное крыльцо, слуховые окна на втором этаже и симметричные окна характеризуют загородный дом.Центральное место в этом дизайне занимает переднее крыльцо.

Планы Дома Мастера

Дома ремесленников также обычно имеют широкую открытую веранду, закрепленную фундаментными столбами, для создания очаровательного жилого пространства на открытом воздухе.Благодаря использованию нескольких натуральных материалов, строительство дома Мастера — это способ расслабиться и насладиться матерью-природой.

Ранние американские планы домов

Простота дома в стиле ранней Америки с прямоугольной формой, плоским передним фасадом и симметричным дизайном является его визитной карточкой.Вначале ставни были функциональным элементом, но они сохранили свой дизайн для дополнительного украшения.

Английский Коттедж Планы Дома

Предназначен как для семей, так и для пустующих ночлегов. Если вы ищете дом в живописном стиле, не ищите ничего, кроме этих английских коттеджей.

Планы Европейского Дома
Планы домов

в Европе могут включать в себя множество различных архитектурных элементов, но чаще всего эти дома больше и роскошнее, с богатыми, величественными чертами.

Планы Фермы

Фермерские дома имеют простой каркас и обычно имеют прямоугольную форму.Фокусом этого дизайна является крытая веранда, которая манит людей сесть и расслабиться, поколение за поколением.

Планы домов во Флориде

В этих домах царит непринужденная и расслабляющая атмосфера. В них есть несколько окон и веранд, где можно насладиться морским бризом.Дома во Флориде спроектированы так, чтобы быть долговечными, поскольку они могут подвергаться воздействию сильных погодных условий и высокой влажности.

Планы грузинских домов

Дома в георгианском стиле обычно имеют деревянный фасад, но многие также имеют кирпичный фасад, и они всегда двухэтажные с классическими симметричными линиями.

Планы дома в стиле греческого возрождения

Благодаря простым линиям, симметричной форме и смелым, но простым лепным украшениям стиль греческого возрождения стал одним из самых популярных в Соединенных Штатах.

Планы Итальянских Домов

Дома в итальянском стиле имеют плоскую или невысокую крышу, широко нависающие карнизы с большими декоративными скобами под ними, высокие узкие окна и иногда замысловатые круглые подъезды.

Планы Дома у озера

Будь то загородный коттедж, экстравагантное поместье на набережной или что-то среднее, эти планы домов у озера могут похвастаться очаровательным дизайном для теплой семейной жизни.

Планы Бревенчатых Домов
Бревенчатые домики

могут быть изготовлены вручную из древесины, сохраняющей свой естественный вид, или фрезерованы для удаления естественных дефектов и получения бруса того же размера и внешнего вида.

Планы Бревенчатых Домов

Бревенчатый дом обычно делают из бревен, которые не превращались в обычные пиломатериалы.Бревенчатые дома бывают двух видов: «ручной работы» и «фрезерованные». Наша коллекция планов домов из бревен включает в себя множество стилей и размеров на выбор.

Планы домов в деревенском стиле

Низкие деревенские дома обычно располагаются на приподнятом фундаменте и имеют широкие шатровые крыши, которые простираются над глубокими крытыми крыльцами.Многие из этих домов также имеют декоративные слуховые окна на крыше.

Планы Роскошных Домов

Наши планы роскошных домов, наполненные великолепными удобствами, предлагают домовладельцам грандиозный образ жизни.Поскольку роскошь субъективна, мы включили множество планов, чтобы каждый мог найти роскошный дом своей мечты.

Средиземноморские планы домов

Средиземноморские дома, спроектированные из-за своего климата и солнечного света, обычно имеют открытую планировку этажей и высокие потолки внутри, чтобы в жаркие месяцы пространство оставалось воздушным и прохладным.

Планы современных фермерских домов

Предлагая современный, свежий подход к оригинальному фермерскому дому, современные фермерские дома предлагают привлекательную открытую планировку этажа, оптимизированную для эффективной повседневной работы.В их экстерьере используется текстура благодаря разнообразию материалов, чтобы вызвать интерес и сдержать привлекательность, сохраняя при этом простую единую цветовую схему, такую как белый или другой нейтральный цвет.

Планы современных домов

С инновационными элементами дизайна эти планы домов, как правило, сосредоточены на взаимосвязи между экстерьером и интерьером.Современный дом, начиная с почти любого плана этажа, не привязан к каким-либо конкретным правилам.

Планы Горного Дома

Планы горных домов обычно строятся на скалистых участках холмов.Широкие открытые интерьеры с большими окнами позволяют домовладельцам любоваться огромными живописными видами.

Планы многоквартирных домов

Планы многоквартирных домов предлагают гибкое и экономичное решение для многих семей, поскольку они включают от двух до более чем двенадцати пристроенных домов.Этот тип дизайна идеально подходит для дома детей после колледжа, пожилых родственников, а также может быть отличным источником дохода.

Планы домов в неоклассическом стиле

Дизайн домов в неоклассическом стиле включает симметричную форму, высокие колонны, иногда куполообразную крышу и классический орнамент.Есть много вариантов, включая стили федералистов и идеалистов.

Планы Домов Плантации

Этот роскошный дизайн Plantation напоминает о славных днях Юга и его богатстве, сочетая в себе лучшие удобства, но при этом предлагая все домашние удобства.

Планы этажей в стиле прерий

Дома в стиле прерий спроектированы с использованием нескольких элементов, включая каменные опоры, широкое крыльцо, консольный пол и внешнюю отделку, такую как камень, штукатурка с деревянной отделкой или доска и рейка.

Планы Ранчо

Дом в стиле Ранчо — одноэтажный дом и выгодная сделка для домовладельцев.Идеальный план этажа дома на ранчо можно найти в разделе «Планы домов и многое другое».

Планы дома в деревенском стиле

Дома в деревенском стиле созданы для уюта и тепла.Внешний вид этих домов с деревянным или каменным сайдингом гармонирует с окружающей средой. Планы дома и многое другое предлагает идеальный дизайн дома в деревенском стиле.

Планы дома соляной бочки

Дома из соленой коробки имеют только один этаж сзади и два этажа спереди, что придает им традиционный вид.Просмотрите планы домов и дома в стиле солончаков и найдите идеальный план этажа для вас.

Планы домов в Санта-Фе
Планы

в стиле Санта-Фе включают множество других стилей, обычно называемых домами «Пуэбло», «Испанское возрождение», «Адоб» или «Миссионерские дома».Дома в Санта-Фе — это уникальный стиль, который идеально подходит для ландшафтов Юго-Запада и Нью-Мексико.

Планы Дома из Гальки

Несколько архитекторов начали использовать черепицу в качестве сайдинга, создав стиль Shingle, который имеет неформальную композицию и отражает более простую и непринужденную атмосферу.Дома в стиле гальки часто выглядели обветшалыми, как что-то разбитое на побережье Новой Англии.

Планы Южного Дома

Южный план дома имеет несколько разных стилей, которые различаются по крыльцу.Планы дома и многое другое могут помочь создать этот очаровательный план этажа.

Планы домов южной плантации

Роскошный дизайн плана южной плантации напоминает о славных днях Юга.Планы дома и многое другое могут создать отличный план дома на южной плантации.

Юго-западные планы домов

Дома в юго-западном стиле удобны, экологичны и практичны в сухом климате.Планы дома и многое другое могут помочь создать отличный план дома на юго-западе.

Планы Испанского Дома

Низкая крыша, покрытая красной черепицей, поверхность стен с лепниной и тяжелые украшения в соответствии с планом испанских домов могут быть идеально созданы с помощью планов дома и многого другого.

Планы дома Sunbelt
Дома

Sunbelt обычно имеют открытую планировку, штукатурку сайдинга, черепичные крыши и множество открытых жилых пространств, идеально подходящих для просмотра окрестностей.Их дизайн делает их очень популярными в прибрежных районах.

Традиционные Планы Дома

Планы домов в традиционном стиле часто включают центральный вход с формальной гостиной и столовой по бокам от фойе и более непринужденными жилыми помещениями в задней части дома.Это вневременной и привлекательный стиль, который нравится многим домовладельцам.

Планы Тюдоровского Дома

Обычно от полутора до двух этажей, дома в стиле Тюдоров спроектированы для комфортной семейной жизни, а фасад выполнен из камня и дерева, что напоминает средневековье.

Планы домов для отпуска

Открытые планы этажей, большие открытые жилые помещения и многочисленные окна, из которых открывается вид на окрестности, характеризуют планы домов для отпуска.

Планы викторианских домов

Эркеры, башни и многочисленные крыши создают Викторианский дом.Эти асимметричные конструкции часто включают широкие веранды и величественные башни.

Планы домов на набережной

Дома на набережной с расслабляющим интерьером, откуда открывается живописный вид, предлагают тишину и спокойствие.Большие веранды, балконы и множество окон обеспечивают плавный переход из помещения в помещение.

Формы крыш — Дома Tumbleweed

Шесть основных форм крыши / кредит фотографии

В архитектуре форма крыши здания будет иметь большое влияние на общий дизайн. Выше вы можете увидеть шесть основных форм крыши, но для целей этой краткой статьи мы собираемся обсудить только следующее:

Двускатная крыша
Gambrel Roof
Шатровая крыша
Плоская крыша

Помните, что у каждой формы крыши есть свои преимущества и недостатки, но, что наиболее важно, вы должны выбрать форму, которая наилучшим образом соответствует визуальной эстетике всего проекта Tiny House RV.

Вяз перекати-поле с двускатной крышей и слуховыми окнами

Двускатная крыша

Когда вы просите ребенка нарисовать дом, что он обычно рисует? Ответ: Двускатная крыша с двумя окнами, дверью и, возможно, дымоходом. Форма двускатной крыши классическая, изысканная и вызывает эмоциональную связь с «домом».

Вот как выглядит интерьер дома на колесах Tiny House с двускатной крышей:

Классическая двускатная крыша.* Обратите внимание: на чердаке крыша расширяется до мансардных мансард.

Великолепный номер в этом Tiny House RV кажется просторным из-за остроконечной крыши, устремляющей взгляд в небо. Крутой наклон крыши 12:12 также позволяет легко стекать дождем и снегу.

«Runaway Shanty» — жилой домик Tiny House, построенный на трейлере Tumbleweed с крышей Gambrel в форме крыши

2. Подвесная крыша

Форма крыши в форме гамбрела — ключевой элемент традиционного американского «загородного дома».Путешествуя по сельским районам Соединенных Штатов, вы увидите множество примеров двускатной крыши, используемой на фермах и сараях. Вы также можете увидеть эту форму крыши, используемую в нескольких колониальных резиденциях по всей Новой Англии.

Вот как выглядит интерьер дома на колесах Tiny House с двускатной крышей:

April’s Tiny House RV с двускатной крышей

Гамбрельская крыша обеспечивает больше внутреннего потолочного пространства, чем фронтон, а также обеспечивает приличный уклон для снега и дождевых стоков.При этом крышу такой формы сложнее построить и она будет тяжелее, чем традиционный двускатный.

The Tumbleweed Cypress с шатровой крышей

3). Шатровая крыша

Шатровая крыша, которую можно увидеть на Tumbleweed Cypress, — наш самый популярный проект Tiny House RV. Визуальное очарование, шатровые крыши можно увидеть по всей стране в жилой архитектуре. Дизайн находит отклик у многих домовладельцев, что и привело к его огромной популярности.

Вот как выглядит интерьер микроавтобуса Tiny House с шатровой крышей:

Шатровая крыша, как видно выше на небольшом чердаке над дверью, наклонена внутрь, но все же обеспечивает достаточно места для хранения или демонстрации.

Слюда Tumbleweed с плоской крышей

4). Плоская крыша

Термин «плоская крыша» употребляется неправильно. Эта форма крыши не совсем плоская, но на самом деле имеет небольшой уклон для дождевых стоков.Плоские крыши — это древняя форма архитектуры, но ее дизайн все еще используется во всем мире. Например, большинство зеленых крыш (крыш, используемых для выращивания растений) — это плоские крыши.

Исторический шарм | Новости | PleasantonWeekly.com |

Ассоциация наследия Плезантона чествует пять домов в центре города, вручая их владельцам награды за сохранение исторического наследия 2021 года. Каждый год от пяти до шести домов выбираются для признания из 93, которые город определил как исторические памятники.

В этом году дома построены между 1898-90 и 1940 годами: ул. Дивизии 690; 4318 Вторая ул .; 670 Сент-Джон Стрит; 471 St. Mary St; и 4653 Третья улица

Ассоциация разместила таблички на каждом дворе, чтобы их могли видеть прохожие, а на фасадах домов изготавливаются бронзовые доски. Владельцам также будет предоставлена оригинальная визуализация дома художником Гэри Уинтером, а также одна из его миниатюрных деревянных копий.

«Мы посещаем дома индивидуально, вешаем таблички и дарим им подарочную корзину с изображением Гэри и миниатюрой.»Gourmet Works дарит шоколадный знак Pleasanton», — сказала президент PHA Линда Гарбарино.

Ежегодное мероприятие обычно включает в себя признание и празднование в Museum on Main, но из-за COVID оно не будет проводиться снова в этом году.

«Мы Надеюсь, что в следующем году мы вернемся живым в Museum on Main, где мы будем принимать участие в торжественном приеме и праздновании великих исторических домов Плезантона, — сказал Гарбарино. — У нас всегда много высокопоставленных гостей, и семьям это нравится ».

По словам Гарбарино, в течение последних нескольких лет члены Ассоциации наследия Плезантона голосовали за то, какие дома отдать должное, но на этот раз комитет выбрал пять занявших второе место за предыдущие годы.

«Мы выбрали пятерых занявших второе место и решили их чествовать», — пояснила она. «Мы подумали, давайте сделаем это, и тогда мы сможем начать с чистого листа».

На данный момент около 25 из 93 обозначенных исторических домов были признаны, но Гарбарино сказал, что город согласился еще раз взглянуть на список и, возможно, добавить к нему.

«Фирма, которая проводила сертификацию, имела искусственное прекращение строительства в 1942 году, но есть много домов, построенных между 1942 и 20 годами после этого, которые могут быть признаны историческими ресурсами», — сказала она.

Гарбарино, который живет в доме 1895 года на Дивизион-стрит, объяснил, что люди, покупающие исторические дома, считают себя ответственными за свое наследие, заботясь о сохранении внешней архитектуры, а также целостности интерьера.

«Мы живем в этом доме 38-40 лет и чувствуем себя временными хозяевами, опекунами дома», — сказала она. «Дом будет жить дальше нас».

Ассоциация наследия Плезантона помогает потенциальным покупателям разобраться в муниципальных законах.

Если требуется ремонт или улучшения, он может предоставить владельцам проверенные ресурсы и местных архитекторов, имеющих опыт ремонта старинных и исторических домов.

«У каждого владельца есть персонал по городскому планированию, который разбирается в процессе добавления или изменения этих домов при сохранении их целостности», — сказал Гарбарино.

«Мы действительно временные хранители исторических домов, которые, как мы знаем, передадим следующим поколениям», — добавила она. «Нам нравится сохранять уникальность и качество Плезантона как маленького городка, поэтому многие туристические группы выбрали нас в качестве пункта назначения.»

690 Division St.

Этот двухуровневый дом был построен в 1940 году Эдвином и Эми Орлофф, совладельцами молочной фермы Hansen and Orloff в Плезантоне. Дом представляет собой хорошо сохранившийся образец стиля раннего ранчо. Дом.Облицовка кирпичом, отделка лепниной и имитация кровли из красной глины.Нынешние владельцы — Алан и Кристин Робинетт.

4318 Вторая улица

Одноэтажное бунгало с деталями мастеров, этот дом был построен в 1928 году. Иосиф и Мария Иосиф.Джозеф был бригадиром компании Spring Valley Irrigation Co.. Имущество имеет многие черты стиля бунгало, включая низкоскатную шатровую крышу и крыльцо с квадратными колоннами на твердой балюстрадной лепной обшивке. Нынешние владельцы — Майкл и Ребекка Дюре.

670 St. John St.

Одноэтажное здание в стиле испанского колониального возрождения было построено в 1930 году Мануэлем и Марианом Роуз. Мануэль был чернорабочим на одной из местных гравийных карьеров. В доме есть перекрестная кровля, кровля из красной глиняной черепицы, арочные оконные и дверные проемы и лепнина.Текущий владелец — Сьюзан Гарман.

471 St. Mary St.

Двухэтажное здание в стиле колониального возрождения, первоначально построенное на Роуз-авеню между 1898 и 1900 годами, было перенесено на свое нынешнее место в 1978 году, после создания Петерс-авеню. Дом служил приходским домом для новообразованной католической общины и прихода Святого Августина. К дому прилегает крыльцо по периметру, опоры колонн с шатровой крышей и эркерами, а также ряд одноэтажных пристроек.Текущие владельцы — Джон Карснер и Джудит Палс.

4653 Третья улица

Это одноэтажное бунгало с торцевым торцом, украшенное деталями «Мастер», было построено в 1915 году. Первыми владельцами были Оле и Кристина Олесон (Олесен). Оле работал краснодеревщиком и торговцем, а также управлял мебельным магазином Олесена на Мэйн-стрит. В отеле есть частичное крыльцо с двускатной крышей и квадратными столбами. Текущий владелец — Фиби Суу.

Лучшие советы для конька и бедра и понимание этой важной детали крыши

При рассмотрении ваших вариантов конька и бедра мы предлагаем широкий выбор черепицы из различных материалов — глины, шифера и бетона.В нашем ассортименте есть коньки и бедра для идеального внешнего вида и профессиональной отделки вашего нового кровельного проекта. А когда требуется ненавязчивый ремонт, найдите в наших списках идеальное сочетание с существующей плиткой от ведущих производителей.

Первое впечатление на счету

Терракотовая коньковая плитка прекрасно смотрится с шифером

Важно не недооценивать повышенный характер и ограничивать привлекательность, которые обеспечивают правильный гребень и бедра.Наша глина, шифер и бетонная коньковая и шатровая черепица были тщательно отобраны, чтобы соответствовать огромному разнообразию кровли по всей стране, и доступны в различных формах и цветах.

Округлые бедра традиционны для округлой черепицы, а соединяет конек и бедра с вашей крышей

Если вы хотите, чтобы ваш коньковый шифер / черепица идеально сочеталась с кровельным материалом, например, округлые бедра с округлой плиткой. Или используйте противоположности для притяжения, например, сланцевую черепицу с глиняным выступом, читайте дальше, чтобы лучше понять эту важную деталь крыши.

Изогнутая или изогнутая, какую бы форму вы ни выбрали, коньковая черепица перекрывает щель между скатами крыши. Для обеспечения герметичного шва коньковая черепица должна перекрывать черепицу или шифер минимум на 75 мм на каждом склоне. Плитка Ridge изготавливается шириной от 215 мм до 340 мм, в зависимости от формы, материала и производителя. Бетонные и глиняные коньковые плитки, произведенные в Великобритании, обычно доступны в двух вариантах длины — 450 мм и 300 мм. Континентальные глинистые гряды имеют длину от 330 до 500 мм.

Совет: Установите верхнюю черепицу / сланец как можно ближе к вершине крыши, чтобы добиться зазора между коньковой черепицей и верхними черепицами / сланцами не менее 75 мм.

Разница между коньком и бедрами

Конек — это горизонтальное соединение двух скатов крыши (двойной конек) или скат крыши и вертикальная стена под скатом крыши (моно конек). Это самая высокая точка ската крыши, поэтому она более открыта, чем другие части крыши.Конек — одна из последних частей крыши, которую нужно достроить. Поэтому доступ часто бывает затруднен.

Бунгало с коньком и шатром

Крыша, у которой все стороны наклонены вниз, называется «шатровой крышей». Все стороны имеют некоторый уклон, хотя обычно не такой крутой. Некоторые крыши имеют только гребни, в то время как некоторые крыши имеют только шатры, а другие крыши имеют комбинацию гребней, шатров и / или впадин. Поэтому все зависит от общего размера и стиля вашего дома.

Обычные плитки бедра:

Вальмовая черепица Arris разработана с учетом конкретного уклона кровли и укладывается «точечно» и прибивается гвоздями.

Плитка для бедра капота подходит для большего разнообразия высоты тона. У них приподнятая поверхность, как у дамского чепчика. Они традиционно устанавливаются с помощью раствора и прибиваются гвоздями.

Виды коньковой плитки

Плитка с полукруглым выступом — самая популярная форма, особенно для плоских панелей и профилированных плиток с замком.Подходит для использования как на коньке, так и на вальме крыши. В основном используется на переплетенных профилированных черепичных крышах или на традиционных плоских черепичных крышах на линии конька в сочетании. Рельеф третьего круга может быть совмещен с бедрами.
Угловой гребень Плитка популярна среди плоских плиток и сланцев.

Угловая плитка с коньком и полукруглая коньковая плитка с коньком называются так, потому что у них есть приподнятый участок на одном конце (колпачок), который нахлестывается на конец следующей коньковой плитки для защиты стыкового соединения.Они должны быть соединены раствором, если вы не используете систему гребня сухой фиксации.

Универсальная или угловая коньковая плитка представляет собой бетонную коньковую плитку под углом с коротким вертикальным выступом вдоль края. Подходит для различных стропил, как следует из названия.

« Hogs Back» представляет собой нечто среднее между полукруглым и угловым гребнем.Они были популярны среди глиняных плиток и на старых землях. Свяжитесь с нами для получения более подробной информации и цен.
Моно конек Черепица для односкатных крыш доступна в полукруглом и угловом коньке. Вертикальная полка моногребня должна быть достаточно длинной, чтобы покрывать концы конструкции и обеспечивать подходящее крепление шурупами к деревянной доске баржи или аналогичной конструкции на вертикальной поверхности.

Исторические стили хребта

Гребни на важных старых крышах высечены из камня.Наш ассортимент охраняемых хребтов спроектирован так, чтобы воспроизвести традиционные гряды из песчаника, вырезанные вручную в прошлом. Бетонный гребень отметки 2, имитирующий старый йоркский каменный гребень. Эффект резьбы на поверхности выглядит как оригинальный камень, вытесанный вручную. Доступен с углами 90 ° и 110 ° и длиной 914 мм или 750 мм.

На фермах и сараях традиционно используются сланцевые заглушки. Свяжитесь с нами, чтобы узнать цены.

Рассмотрение шага

Обычно уклон стропил в большинстве зданий одинаков, но иногда они могут варьироваться от вертикальных до 12.5 ° с каждой стороны. С полукруглой и некоторыми конструкциями из наклонной коньковой плитки можно учесть широкий диапазон уклона стропил от 12,5 ° до 45 °. Целесообразно проверить, подходят ли коньковая черепица и компоненты для укладки стропил на каждом скате крыши. Если вы строите новый дом, на ваших планах будет скат крыши.
Важно выбрать размер конька, ближайший к углу / уклону вашей крыши. Чем ближе угол, тем лучше контакт с плиткой, что уменьшит зазор и потребует меньшего количества раствора.При большем угле внешние края не будут касаться поверхности плитки и обеспечат более толстый слой раствора.

Когда уклон крыши круче 45 ° (у церквей очень крутые крыши), большинство полукруглой черепицы конька не будет достаточно широкой. В случае наклонных выступов угол должен максимально соответствовать истинному уклону черепицы на каждом скате крыши. В большинстве случаев длина каждого крыла остается неизменной, меняется только угол между ними. Угловые выступы, подходящие для различных ступеней градуса, можно заказать в местном отделении Burton Roofing.

Круто скатная крыша в викторианском стиле с наклонной коньковой черепицей и декоративным элементом

Принадлежности

Созданные для определенной цели, наконечники устанавливаются на конце конька крыши, чтобы обеспечить дополнительный вес в критически важном месте соединения конька и стены. Идеально подходит для реставрационных работ на старинных зданиях и создания архитектурных элементов на новых крышах. Мы можем найти подходящие завершающие и декоративные выступы для любого типа проекта.Пожалуйста, свяжитесь с вашими требованиями.

К дереву прикреплен утюг для бедра, чтобы предотвратить перемещение плитки конька.

Вы можете закрепить концы гребней и бедер блокирующим концом.

«Конец блока» или «конец упора» обеспечивает вертикальную заглушку для коньковых плиток. Он закрывает гребень, чтобы птицы не попали на гребень. Однако вы можете предпочесть традиционный вид зубных накладок. Такая узкая ширина простой плитки разбавляет строительный раствор и подходит там, где профилированная плитка имеет глубокую гофру.

Установка конька и бедер

Традиционно для фиксации коньковой плитки использовали раствор из цемента, песка и воды. Однако строительный раствор — негибкий материал, который трескается при движении и оседании крыши. В конце концов он выйдет из строя, что приведет к потере черепицы и попаданию воды в кровельное пространство

Наш изменчивый климат, возможность дождя во время работы, неправильное использование слабой строительной смеси — все это может привести к более быстрому разрушению строительного раствора, чем следовало бы. BS 5534 рекомендует выполнять строительные работы на гребнях и бедрах за одну операцию в течение 2 часов.Использование строительного раствора в качестве единственного средства крепления черепицы и арматуры в настоящее время считается недостаточным. Итак, если вы решите использовать раствор, вы также должны механически закрепить плитку конька и бедра с помощью гвоздей, шурупов или специальных зажимов, прикрепленных к балкам конька или бедра.

Механические системы крепления коньковой плитки исключают использование раствора. Таким образом можно избежать отказа наведения и необходимости постоянного обслуживания или взлома. Простая установка, «сухая фиксация» предлагает решение, не требующее особого обслуживания, срок службы которого составляет до 30 лет.Это метод для всех новостроек, поскольку он устраняет риск, связанный с раствором, обеспечивая улучшенную вентиляцию, необходимую для современных крыш. Дома стали лучше изолированы и герметичны. Для создания непрерывной системы вентиляции кровельного пространства на уровне конька у нас есть сухие вентилируемые коньковые системы с решетками вдоль передней кромки коньковой черепицы. При использовании продуктов разных производителей свяжитесь с нами для получения консультации по совместимости.

Метод сухой фиксации не подходит для ремонта исторической кровли.Ограничения планирования или внесения в список зданий требуют, чтобы вы добились аутентичного вида, который будет включать строительный раствор. BS 5534 признает, что механическое крепление может не подходить для некоторых исторических или архитектурно важных зданий.

Сравнительная стоимость

Пакеты Dry-Rridge продаются в соответствии с размером рулонной мембраны. Они доступны в длине 3 м, 6 м и 10 м. Но не забывайте, что конек и бедра необходимо приобретать отдельно, чтобы они соответствовали стилю вашей крыши.

Прежде всего, важно знать, что большинство кровельщиков предлагают своим клиентам одинаковую цену установки как для коньковых систем с сухой установкой, так и для коньковых систем на основе строительного раствора. Скорость, с которой могут быть установлены гребни и бедра сухой фиксации, компенсирует незначительные дополнительные затраты на материалы.
