Установка домофона в частном доме, подъезде: схемы, подключение

Чаще мы привыкли видеть домофоны на подъездах многоквартирных домов, но устройство можно установить и в частном доме. Это даст возможность не только звуковой и видеосвязи с посетителями, но и возможность дистанционного управления замком входной калитки. Правда, придется потратиться и повозиться — надо ведь не только домофон купить, но и кабели, и проложить их по участку, соединив все части системы.

Содержание статьи

• 1 Устройство домофона
• 2 Подключение в частном доме
  • 2.1 Выбор провода и его сечения
  • 2.2 Как подается питание
  • 2.3 Как прокладывать соединительные кабели
    • 2.3.1 К вызывному устройству
    • 2.3.2 К замку
  • 2.4 Схемы подключения аудиодомофона
    • 2.4.1 Питание от отдельного источника
    • 2.4.2 Питание от основного блока
  • 2.5 Подключение видеодомофона
• 3 Домофон в многоквартирном доме

Устройство домофона

Начнем с того, что домофоны есть с передачей аудиосигнала (речь) и видео. Еще они разделяются на установки для частных и для многоквартирных домов. Аппараты для частного дома имеют простое устройство, стоят меньше, их подключать просто. Электрический или электромеханический замок, кнопка вызова и переговорное устройство — это блоки которые устанавливаются на улице. В доме стоит телефонная трубка (и экран, если это видеодомофон), блок питания и кнопка для открывания двери.

Устройство домофона для частного дома (малоабонентский)

Домофоны для многоквартирных домов — более сложные устройства. В первую очередь сложнее вызывное устройство, которое расположено на входной двери. Это не просто кнопка вызова со встроенным микрофоном. Это ее и клавиатура, на которой набирается номер квартиры. Кроме того они рассчитаны для подключения большого количества трубок и кнопок открывания двери. Они подключаются через коммутатор, который расшифровывает набранный номер и посылает вызов в определенную квартиру. После того, как трубка снята, тот же коммутатор проключает разговорный тракт или передает сигнал на замок для его открывания (если нажали кнопку открытия двери).

Подключение в частном доме

Установка домофона в частном доме — не слишком простое, но и не особо сложное занятие. Если есть хоть небольшой навык работы с электрикой, минимальный уровень владения строительной техникой, все получится. Домофон для частного дома — не слишком сложная штука и его подключение чуть сложнее чем подключение обычного электрозвонка.

Это домофон с электрическим замком и пультом дистанционного управления

Выбор провода и его сечения

Вызывная панель домофона и замок стоит обычно на калитке, а трубка или панель управления — в доме. Соединяются они при помощи кабеля, а тип кабеля зависит от расстояния, на котором находятся эти устройства друг от друга:

Количество проводов в кабелях и шнурах зависит от типа подключаемого домофона. Для тех, которые передают только речь достаточно двужильного кабеля (если заземление будете вести отдельно), для видеодомофонов нужны четырех жильные (некоторые модели требуют и пять проводов, но это — редкость).

Как подается питание

Несколько слов о том, как может подаваться питание на все элементы системы. Трубка домофона, или домашний интерком питается обычно от сети 220 В и в большинстве моделей есть шнур с вилкой. То есть, эту часть можно просто подключить к ближайшей розетке.

Если вариант с висящими проводами вам не нравится, выводите кабель (силовой, сечением 0,33 мм² или больше) от щитка к месту установки трубки домофона. Затем, сняв заднюю панель, убираете шнур питания, а на освободившиеся клеммы подключаете протянутый кабель.

А вот с тем, как подается питание на вызывное устройство и электрозамок могут быть варианты:

Вариант с аккумуляторами и батарейками выглядит более привлекательным. Но при низких температурах батарейки буквально «летят». Эта проблема настолько актуальна, что где-то недалеко делают утепленный приямок, в который прячут аккумулятор солидной емкости, а от него тянут провода к вызывной панели.

Как прокладывать соединительные кабели

Установка домофона в частном доме невозможна без прокладки кабелей. Пока еще не придумали беспроводных устройств, хотя уже есть модели, которыми можно управлять через GPS приставку. Но сейчас речь пойдет про установку в частном доме обычного домофона — с передачей только аудио или еще и с видео сигналом.

Намного удобнее, если кабели по участку — от дома до калитки — проложены заранее. Если нет, кабель обычно тянут вдоль дорожки, упрятав в гофрорукав и закопав на глубину около 50 см. Вообще, есть определенные правила прокладки электрокабелей под землей, но в данном случае по проводам идет не электропитание, а сигнальные токи, а они для человека не опасны. Единственная опасность — при перекопке участка повредить провода. Если такая опасность есть, уложите кабель для домофона в защитный рукав и положите сверху сигнальную ленту или что-то жесткое, что напомнит о том, что внизу находится кабель.

При установке домофона в частном доме приходится тянуть провода под землей и по столбам

К вызывному устройству

Вызывное устройство ставят обычно на столбе рядом с калиткой. Идеально, если во время кладки столбов предусмотрена возможность протяжки кабеля (уложена закладная — труба) или уложен сам кабель. Второй вариант хуже, так как при повреждении кабеля его будет сложно заменить. Если нет, кабель лучше проводить не поверху, а просверлив сквозное отверстие и вставив в него трубу. Через нее потом протянем провод, а вызывную панель смонтируем так, чтобы она закрывала выходное отверстие. Тогда установка домофона в частном доме будет наиболее надежной: к проводам тяжелее добраться.

Примерно так все выглядит, только замок ставят изнутри

Если сквозное отверстие по каким-то причинам сделать не получится, в каменных столбах можно попытаться расшить шов (углубить его), упрятать туда кабель, а затем снова замазать. В металлических столбах делают отверстие значительно большего чем кабель, обтачивают до гладкости крася, прокрашивают (чтобы не начало ржаветь), в отверстие пропускают кабель. Второе отверстие делают на том уровне, где провод надо вывести. Протянуть его можно при помощи проволочного крюка, но надо быть аккуратным, чтобы не повредить оболочку.

Если все эти способы не подходят, придется тянуть кабель сверху, через верхушку столба, до места установки вызывного устройства. Чтобы хоть как-то защитить провода, используют кабель-каналы (если эстетика не столь важна, можно провода спрятать в металлическую трубу).

К замку

Установка домофона в частном доме предполагает также установку электрозамка и связь его с управляющим устройством (вызывным устройством или основным блоком в зависимости от модели).

Ответную часть замка также располагают на столбе или на раме калитки, которая прикреплена к этому столбу. К ней иногда надо тянуть питание, иногда нет. Зависит это от типа замка (к электрическим надо, к электро-механическим нет). Если питание необходимо, делают его менее заметным — чтобы снизить вероятность вандализма или отключения.

Установка домофона в частном доме: подача питания на замок

Питание на вторую часть замка подается со стороны петель. Вверху калитки при этом надо сделать гибкую связь. Чтобы защитить кабель, его прячут в гофрорукав и лучше, если он будет пластиковым (меньше возможность того что края перетрут изоляцию). При монтаже кабеля, его пускают по второму столбу до самого верха калитки, где делают петлю такой высоты, чтобы даже при полностью распахнутой калитке кабель не был натянут, а имелась некоторая слабина.

Второй вариант — довести шнур до определенной высоты по столбу, закрепить тут гибкую связь. Это такая пружина, согнутая в виде дуги. В эту пружину пропускается кабель, и вторая ее часть крепится на полотне калитки. Таким образом кабель оказывается защищенным и не перетирается.

Схемы подключения аудиодомофона

Для начала разберемся с самым простым домофоном — аудио. Есть схема, в которой основной узел в домофоне — вызывное устройство. От него идет кабель к блоку, который установлен в доме, а также к замку.

Самая простая схема подключения домофона своими руками

Чаще всего установка домофона в частном доме реализуется на устройствах,  в которых вызывной блок питается от отдельного 12 В источника питания и он же управляет замком. Тогда от домашнего блока к вызывному тянется один сигнальный двухжильный кабель. Между вызывным блоком и электрозамком прокладывается силовой кабель (например, ВВГ), так как по нему подается питание от одного устройства к другому (12 В от батареек или аккумулятора). Минимальное сечение этого кабеля 0,33 мм² и лучше, если он будет в защитной оболочке.

Питание от отдельного источника

Если питание вызывного устройства и электрозамка осуществляется от отдельного блока питания (преобразователя 220 в в 12 В), схема подключения домофона выглядит немного по-другому. Между основным блоком и вызывной панелью прокладывают сигнальный двухпарный кабель (на рисунке выбран кабель КВК 2-0,75). На электрозамок фаза идет через вызывную панель. И питание на него подается (он открывается) только когда с пульта управления пришел сигнал. Обратите внимание на сечение проводов — 1,5 мм² и это силовой кабель (можно ВВГ). При таком напряжении такое сечение избыточно, но лучше больше чем меньше.

Электрическая схема подключения аудиодомофона

Если вместо преобразователя стоит аккумулятор, из схемы уходит только часть, которая от блока питания идет к сети 220 В. Все остальное остается неизменным.

Питание от основного блока

Есть еще модели, у которых питание на замок и вызывное устройство подается от основного блока. В нем стоит преобразователь 220/12 В, и питание в 12 В подается на те устройства, которые находятся на улице. В этом случае подключение происходит по другой схеме (на рисунке ниже).

Как подключить домофон если питание подается от основного блока

Последний вариант самый затратный в плане расхода кабеля — от основного блока придется тянуть две отдельные линии — одну на вызывную панель, вторую — на замок. Но эта схема более надежная. Если, например, повредится кабель или выйдет из строя вызывная панель, вы сможете из дома открыть калитку по звонку мобильного, например. Предыдущие же схемы такой возможности не предоставляют. Если что-то выйдет из строя, придется идти к калитке и открывать ее принудительно.

Подключение видеодомофона

При подключении видеодомофона изменяется только количество проводников в кабеле. Их должно быть больше на два — отдельная пара выделяется на передачу видеосигнала. Даже лучше, если для передачи видео будет протянут второй кабель — коаксиальный.

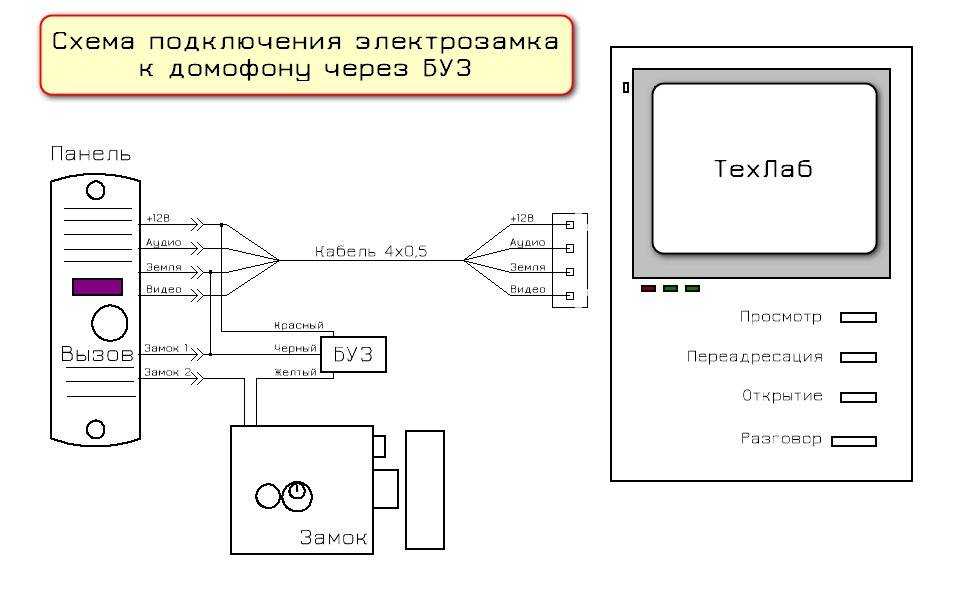

Схема подключения видеодомофона для частного дома

Укладывать их можно одновременно, но коаксиал хуже гнется. Зато в нем меньше затухание сигнала. Можно использовать и витую пару, но брать не обычную, а экранированную, где каждый проводник и каждая пара имеют свой экран. Это повысит качество видео-сигнала на приеме: с большей четкостью можно будет рассмотреть кто именно вас посетил.

Домофон в многоквартирном доме

В многоэтажках домофон имеет намного более сложную структуру. В его составе кроме вызывного устройства имеется коммутатор и считыватель ключей (нужен когда замок открывается снаружи одним из жильцов). Еще данная система имеет большое количество трубок, сигналы от которых должен принимать и обрабатывать коммутатор. Он же должен идентифицировать сигнал, набранный с вызывного устройства и подключать нужную трубку.

Устройство домофона в многоквартирном доме

При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают специальные платы для подключения трубок. Только эту операцию можно проделать самостоятельно. Сам монтаж системы — слишком сложная штука.

Способ подключения трубки домофона зависит от модели, но, в основном, системы похожи. Чаще всего используется координатное подключение — по десяткам и единицам. На плате подключения есть два ряда контактов, пронумерованных от 0 до 9. Верхний ряд — это десятки, нижний — единицы. Подключать трубку надо по номеру своей квартиры. Причем к десяткам (первая линия) подключаем провод от плюса трубки, К единицам (вторая линия) от минуса трубки.

Подключение трубки домофона в многоквартирном доме

Например, квартира 58: на первой линии находим контакт номер 5 (не забывайте, что считаем начиная от 0, то есть это будет шестой винтик), на второй линии это будет предпоследний винт. К этим клеммам подключаем провода, которые протянуты от трубки. Еще раз обращаем внимание: к десяткам — первая линия клемм — подключаем провод, который подключен к плюсовому контакту трубки, к единицам — второму ряду клемм — провод, который идет от минуса трубки. Если перепутать, работать будет неправильно.
