Домофон подключение схема: виды, схемы подключения инструкция по установке

виды, схемы подключения инструкция по установке

Домофон – это удобная и полезная система безопасности. Он дает возможность контролировать доступ к дому/подъезду. Его устанавливают не только в частном секторе и многоквартирных домах, но и производственных и административных зданиях. Для того чтобы его эксплуатация была эффективной нужно правильно выбрать вид устройства и провести грамотный монтаж.

Устройство домофона

В конструкцию домофона входит:

• Абонентское устройство. Его размещают прямо в холле или квартире. Выглядит как монитор или телефонная трубка. Оно дает возможность отвечать на вызов, следить за визитерами и открывать дистанционно замок. Трубки обязательно включают в себя микрофон, дисплей, динамики и кнопки управления.
• Панель вызова. Ее устанавливают на крыльце или входе, двери подъезда либо около калитки. На ней находится микрофон, динамик, считыватель и кнопки вызова. Если домофон с видео, то и присутствует встроенная камера.
• Замок. Он бывает электромеханический и электромагнитный. Открывается с помощью идентификатора или дистанционно.
• Идентификатор. Это электронный ключ, брелок, магнитная карта или что-то другое. На устройстве есть код доступа. Для того чтобы открыть дверь к считывателю прикладывают идентификатор.
• Провод. Он соединяет абонентские устройства и панель вызова. Ряд моделей работают через Wi-Fi.
• Вспомогательные элементы. Это блоки питания, коммутаторы, элементы крепежа, кнопки выхода и так далее.

Усовершенствованные домофоны включают в себя подсветку, камеры наблюдения, датчики движения.

Типы домофонов

Классификация домофонов бывает разной. Ниже мы подробно расскажем о различиях в видах системы безопасности.

Тип панелей

Одно из главных устройств домофона – это панель вызова. Ее обычно устанавливают с наружной стороны, хотя есть и внутренние варианты. Они отличаются по предназначению.

Есть несколько важных требований, которым должно соответствовать устройство:

• устойчивость к коррозии – корпус обычно делают из металлического защищенного сплава либо высокопрочного пластика;
• стойкость к механическим воздействиям;
• устойчивость к влажности и резким температурным перепадам;
• герметичность – корпус не должен пропускать влагу, пыль, дым, грязь и так далее.

Существуют антивандальные панели. Их устанавливают в стену. Они заделаны в металл и оснащены механическим управлением. Камера защищена толстым ударопрочным стеклом.

Внутренние устройства не так устойчивы к воздействиям разного рода, но они стоят дешевле. Функционал у любых видов одинаков. Устройства при необходимости оборудуют инфракрасной/стандартной подсветкой, индикацией и датчиками.

Вид передаваемого сигнала

Есть два вида:

Аудио

Они обеспечивают 2-стороннюю голосовую связь с посетителем. Аудио приборы имеют невысокую цену, но не обеспечивают 100% безопасность. Визитера видно не будет, однако эти модели оптимальны для многоквартирных домов.

Видео

Такой тип предполагает наличие встроенной камеры во внешнем блоке. Устройство передает как голос, так и картинку. Такие приборы имеют разные функции, поскольку их конструкция дает возможность усовершенствования без значительных трат. Обычно домофон оснащен записывающим устройством, инфракрасными фильтрами для хорошей видимости в темноте, датчиками движения.

Видеодомофоны имеют 2 способа передачи сигнала:

Цифровой

Панель подсоединяют к многожильному кабелю. Идентификация пользователей происходит посредством кодов. Этот тип дает возможность обслуживать много абонентов и подключать новых в любое время.

Координатный

Трубки подсоединяют с помощью пары проводов к панели вызова. Это затратная технология, поэтому используется для максимум 20 пользователей.

Есть беспроводные видео приборы. Для внешнего и внутреннего модуля используется Wi-Fi либо интернет. Эта простая в установке и настройке система с богатым функционалом. Но при нестабильном интернет соединении ее плюсы исчезают. Беспроводная модель сильно зависит от погодных условий и дистанции между модулями.

Количество абонентов

Есть следующие виды, которые отличаются по количеству абонентов:

• Многоабонентный. Предназначен для производств и жилых многоквартирных домов. К домофону подключают 2-1000 абонентов.
• Персональный. Используется для одного дома.

Самые популярные модели – на 2-10 абонентов. Они могут обслужить маленький офис, подъезд и лестничную площадку.

Виды замков

В схеме подключения такой системы безопасности используется замок. Механический не применяется, поскольку устройство отключает замок идентификатором либо удаленно. Есть 2 варианта.

Электромеханический

Эта модель состоит из замка и электрической схемы. Запор открывают с помощью электрического тока и стандартным ключом. Часто используется в коттеджах. Простые в установке и недорогие. Есть 2 типа таких замков.

Врезной

Его устанавливают в дверное полотно и открывают импульсом/ключом. Нет кнопок открытия. Отличается высокой водоустойчивостью.

Накладной

Его устанавливают с внутренней части калитки/двери. Комплектация включает в себя ответную часть и личинку с ключами. На замке присутствует кнопка, с помощью которой можно открыть дверь.

Электрический ток для электромеханического замка нужен только, когда необходимо открыть дверь с контроллера/домофона. При отсутствии тока дверь запирают кнопкой/ключами. При отключении тока происходит автоматическое запирание створки.

Электромагнитный

Это магнит, притягивающий створку, не позволяя ей открыться. Он подходит для тяжелых створок. Для замка применяют магниты с усилием удержания от 500 кг. Такой прибор не открыть отмычкой. Нет ключа и личинки. Он работает только при наличии тока. Если его нет, то магнит не может удержать створку. Дверь остается открытой. Специалисты советуют использовать электромагнитный замок вместе с электромеханическим, так как второй будет блокировать дверь при отсутствии электричества.

Основные схемы подключения домофонов

Для начала выбирают из имеющихся оптимальную схему. В многоквартирном доме схема сложнее, чем в частном.

В многоквартирном доме

Схема подсоединения зависит от вида домофона – координатного или цифрового. Подъездный прибор устанавливают специалисты, делая разводку по этажам. Они же подсоединяют индивидуальные домофоны.

Цифровой домофон

Это дорогостоящий прибор, который пользуется меньшей популярностью в сравнении с аналоговыми видами. Он дает возможность одновременно обслуживать не больше 255 абонентов.

Двухжильный кабель проводят по стояку подъезда. К нему идут квартирные домофоны. Программирование номера квартиры осуществляется с помощью микросхемы внутри трубки. На нее устанавливают джамперы либо перемычки, которые и кодируют номер. Код квартиры соответствует замкнутым перемычкам на цифровой панели. Обязательно четко соблюдают полярность.

К примеру: для подключения домофона перемыкают джамперы, сумма которых соответствует номеру квартиры. Если номер 36, то соединяют перемычки 32, 2, 2.

Иногда домофоны оснащены встроенным блоком сопряжения. При его отсутствии при подключении дополнительно используют модуль сопряжения МСЦ. Он согласовывает работу домофона в подъезде и видео прибора в квартире. Этот блок совместим с моделями разных производителей. Но могут быть и некоторые ограничения.

Процесс подсоединения состоит в подключении к модулю 2 проводов от кабеля видео домофона и подъездного устройства.  Адаптер оснащен выходами для камеры и панели вызова.

Плюс цифрового домофона – богатый набор функций.

Координатный домофон

Его используют чаще, так как при поломке прибора у одного абонента система у других будет работать. Подсоединение выполняют по схеме, работающей по принципу телефонной автоматической станции. Обязательно присутствует коммутатор. Для подключения к нему используют 2 шины: на первой контакты соответствуют единицам (Е0…Е9), на второй – десяткам (D0…D9). К примеру, для подключения квартиры №54, нужно минусовой провод подсоединить к клемме E4, а плюсовой – к D5.

Когда номер квартиры выше 80, делают перепрограммирование и смещение номеров. Для подсоединения домофона надо знать число смещения.

Для подключения координатного домофона используют модуль сопряжения МСК. Его подключение аналогично МСЦ. Здесь тоже нужно придерживаться полярности, иначе прибор не будет нормально работать.

Для подъезда с малым количеством квартир оптимален аналоговый домофон с встроенным коммутатором. Можно сразу подключать квартиры к вызывной панели, что существенно облегчает установку трубок.

Плюс такой системы – пользовательские трубки разных фирм взаимозаменяемы.

Беспроводной домофон

В этом случае кабель для контакта внутреннего блока и панели вызова не нужно. Монтаж проводится быстрее и легче. В зависимости от модели дальность действия доходит до 100 м. При расчете нужно учитывать расстояние между панелью вызова и трубкой, толщину стен и иные преграды, которые могут создавать помехи.

В процессе монтажа в многоквартирном доме панель вызова устанавливают около двери квартиры, в коттеджах – около калитки. Крепят ее на высоте 1.5-1.6 м. Если есть замок, то его тоже крепят к двери, а управление подсоединяют к домофону. Дисплей с трубкой в квартире устанавливают в удобном для пользователя месте.

Плюс беспроводного домофона – установка в любой части помещения. Для увеличения дальности функционирования можно использовать направленную антенну.

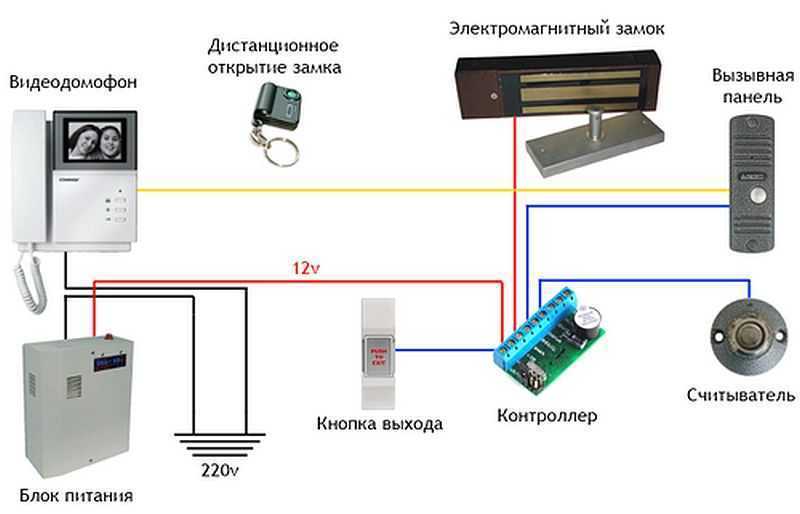

С электрическим замком

Это самый распространенный вариант. Замок и домофон подключают вместе, что дает возможность открывать замок с помощью кода, кнопки на панели вызова и электронного ключа. К внешнему блоку от наружного при установке аудио домофона ведет 3-жильный кабель. Для подсоединения видео домофона применяют 4-жильный кабель.

При подключении домофона нужно учитывать, что вызывная панель питается от внутренней панели, а последняя – от 220В.

Без замка

Самый простой способ. Внутренний и внешний блоки соединяются между собой двумя 2-жильными или 4-жильным проводом. По двум проводам подается видео и аудио сигнал, а по остальным – питание. Домофон без электрического замка стоит подключить, если удобно выходить постоянно на улицу и открывать дверь. Желательно устанавливать домофон с замком, которым управляют нажатием кнопки, при этом не выходя из дома.

Инструкция для установки

Для установки домофона подготавливают следующие инструменты:

• отвертки;
• изоленту;
• дюбели;
• провод;
• молоток;
• нож;
• плоскогубцы;
• перфоратор с бурами и сверлами для работ по кирпичу/бетону;
• шпаклевку для штроб.

Последовательность

Несмотря на то, что есть разные виды приборов, монтаж проводится в одинаковой последовательности:

1. Выбор места установки.

Для лучшего угла обзора и удобства эксплуатации домофон нужно установить в правильном месте. Высота для внешнего блока рекомендуется от земли – 1.5-1.6 м. При установке камеры надо учитывать, чтобы углы здания, двери и другие предметы не закрывали углы обзора. Внутренний блок можно устанавливать на тумбочку или стену. Звук должен быть слышен по всему помещению.

2. Прокладка провода.

Важный этап, который требует хотя бы элементарных навыков и знаний электрики. Длина кабеля не должна быть больше 35-40 м. Можно использовать и сигнальный провод, и телефонный кабель, и витую пару. Для прокладки провода в стенах делают штробы, которые закрывают потом шпаклевкой. Либо укладывают кабель в короб. Провод выводят в кронштейн панели вызова, которую монтируют саморезами.

Подключение домофона к телевизору

Те, кто постоянно пользуется телевизором, предпочитают подключать к нему видео домофон. Есть модели приборов, которые имеют специальный видео выход. С помощью специального кабеля соединяют выход устройства и с AVI-вход ТВ. Для хорошего сигнала нужно использовать экранированный кабель.

После нажатия кнопки вызова на панели будет слышен сигнал. Нужно включить канал на ТВ, который выбран для домофона, можно увидеть кто пришел. Для вывода картинки на несколько телевизоров, устанавливают сплиттер. Каждое дополнительное подключение делает более слабым сигнал, поэтому не рекомендуется подключать больше 4 ТВ.

Самостоятельное подключение домофона – это дело для опытного человека, который раньше уже работал с электричеством. Лучше всего обратиться к специалистам, которые знают все нюансы подключения того или иного вида домофона.

Подключение домофона схема в подъезде и квартире доме

Опубликовано: 09.08.2022

Содержание

• Особенности установки домофона в частном доме
• Установка домофона в квартире
• Полезное видео

Люди всегда старались заботиться о своей безопасности. С развитием технологий и появлением на рынке новых устройств домофоны смогли в значительной степени вытеснить из повседневной жизни обычные звонки. Схема подключения домофона с электромагнитным замком, установка в подъезде и квартире – тема нашей статьи.

И это совершенно не удивительно, так как они более информативны, удобны в использовании и дают возможность дистанционно управлять замком. При этом домофоны можно успешно использовать не только в многоквартирных но и в частных домах.

В качестве удачного дополнения калитки или входной двери домофон может стать достаточно эффективным средством, предупреждающим несанкционированные визиты. Весьма полезной может оказаться и функция видеосвязи, которой оснащены последние модели этих устройств. Кроме того монтаж домофона не представляет собой особенной сложности, а потому часто для его установки не обязательно прибегать к услугам специалистов.

Особенности установки домофона в частном доме

Прежде всего необходимо определить ключевые моменты установки. Вызывной прибор, представляющий собой устройство, предназначенное для вызова жильцов или ведения переговоров, устанавливается снаружи. Современный рынок предлагает потребителям модели, которые могут быть рассчитаны на несколько человек и оборудованы специфическими функциями контроля доступа, что позволяет без труда подобрать модель как для частного дома, так и для многоквартирного подъезда.

Основной блок устанавливается в помещении и предназначается для бесед с визитерами.

Домофон может стать надежной защитой от нежелательных посещений и визитов.

Система доступа содержит следующие элементы, которые в зависимости от модификаций могут быть изменены:

• устройство вызова;
• запирающий электронный или магнитный замок;
• видеодомофон или переговорная трубка;
• блок питания (сеть).

Первым делом следует определить место установки. Угол обзора (в случае применения видеодомофона) и удобство эксплуатации в целом будет напрямую зависеть от того, насколько правильно выбрано место расположения устройства. Считается, что лучшим вариантом будет его расположение со стороны открытия двери на высоте 1,5-1,6 метра от пола. Если же речь опять идет о видеодомофоне, то лучше всего установить его именно на высоте 1,6 м от пола. Переговорное же устройство можно монтировать в любом подходящем месте помещения.

В случае удаленного расположения домофона лучшим местом для монтажа вызывной панели будет забор или призаборный столбик, расположенный у входа. Прикручивается устройство при помощи саморезов. На калитке устанавливается электромеханический замок, который играет роль запорного устройства и срабатывает от сигнала системы домофона. Подключение конструкции осуществляется посредством двухжильного кабеля. Кабель крепится на маркированные клеммы, а провод укладывается в пластмассовые каналы.

Монтировать провода будет намного проще, если об установке системы позаботились заранее еще на стадии проектирования. В таком случае все линии питания и управления уже закладываются в стены и землю, а владельцу остается только подключить домофон, не нарушая их целостности.

Следующим этапом станет размещение переговорного устройства внутри помещения. В зависимости от выбранной модели домофона осуществляется его подключение к вызывной панели. Данные работы не вызывают особых затруднений и проводятся согласно эксплуатационной инструкции устройства.

Не стоит забывать и о таком элементе как доводчик, который контролирует процесс закрывания двери (калитки) и регулирует его скорость. При помощи регулировочных винтов можно задать необходимый «дохлоп». На последнем этапе происходит подключение к системе питания (если, конечно, ваша модель не работает от аккумуляторов).

Установка домофона в квартире

Принцип подключения устройства в квартире в целом схож с принципом подключения в частном доме. Среди некоторых отличий можно отметить увеличение метража кабелей, а также необходимость установки специальной коммутационной аппаратуры, которая обеспечивает связь всех абонентов многоквартирного дома с вызывной панелью.

На входной двери подъезда, как правило, устанавливается магнитный замок, имеющий большую силу удержания, который срабатывает от сигнала домофона.

При этом самым сложным этапом монтажа домофона в многоквартирном доме можно назвать подключение переговорного устройства к вызывной панели на входе. В данной ситуации (если по каким-либо причинам разводка кабелей не была выполнена заранее) лучше всего не штробить для этого стены, а уложить его в специальный кабель-канал. Провод аккуратно спускается по шахте подъездного щитка до первого этажа и ведется к месту, где расположена панель вызова. А далее все осуществляется по той же схеме, что и в частном доме.

Конечно, существует и более простой способ монтажа – устройство может быть установлено сразу за входной дверью в квартиру, а не на входе в подъезд. Но в данном случае вы сможете лишь впустить своих гостей в квартиру, а для входа в подъезд им придется «искать» того, кто откроет для них парадную дверь.

Монтаж домофона можно легко выполнить самостоятельно. Главное знать основные принципы и иметь в наличии необходимый инструмент.

Для подключения домофонов лучше всего использовать кабели сигнального типа – витую пару FTP 4x2x0. 5 или КВК П2 2х0,75. Для присоединения аудиотрубки можно использовать витую пару или обычный двужильный телефонный провод. Запитка электрозамка осуществляется при помощи двужильного кабеля ШВВП 2х0,75.

Стоит отметить некоторые нюансы касательно использования замков. В случае отключения электроэнергии, электромагнитный замок перестанет выполнять свои функции и дверь будет постоянно открыта. А вот электромеханический замок все равно останется закрытым. Эту особенность лучше всего учесть при выборе домофона для частных домов.

Полезное видео

Ознакомиться с полезными материалами по установке домофонов вы можете на видео ниже:

Схема подключения домофона

— BAS-IP

Возвращаться

Домашний IP-домофон – это современный и удобный способ общения с посетителями в подъезде. Он использует интернет-протокол (IP) для подключения к домашней сети, что позволяет открывать дверь со смартфона или другого устройства.

Схема подключения домофона

Схема подключения домофона обычно включает следующие компоненты :

Вызывная панель: Это устройство, расположенное у входной двери, которое включает в себя камеру, микрофон, динамик и считыватель (опционально). Блок передней двери обычно подключается к сетевому коммутатору с помощью кабеля Ethernet. поддержка ПОЭ.

Переключатель POE: Переключатель POE используется для подключения всех компонентов системы внутренней связи к локальной сети и подачи питания на все устройства IP внутренней связи.

Внутренний телефон: Внутренний телефон обычно представляет собой монитор (комнатный видеотелефон) или телефонную трубку (комнатный аудиотелефон). Используется для приема звонков с домофона и общения с посетителями.

Схема подключения домофонной системы для жилых помещений относительно проста.

аналогичные статьи

Контроль доступа к жилым воротам: Полное руководство по защите вашей собственности

Как домовладельцы, мы всегда хотим быть уверены, что наша собственность всегда находится под защитой. Одним из способов достижения этого является установка системы контроля доступа к жилым воротам. В этом подробном руководстве мы обсудим все, что вам нужно знать о системах контроля доступа к жилым воротам, о том, как они работают, и […]

Читать далее

Протокол Wiegand в управлении доступом: Откройте для себя исключительную безопасность

Протокол Wiegand стал ключевым компонентом современных систем контроля доступа, предлагая уникальный и безопасный метод связи, обеспечивающий безопасность и эффективность различных операций. В этом подробном руководстве мы углубимся в мир Wiegand, изучая его внутреннюю работу, приложения и преимущества. От систем внутренней связи до отопления и охлаждения […]

Читать далее

Что означают номера внутренней связи? Понимание их значения

Номер внутренней связи — это уникальный идентификационный номер или код, присвоенный отдельному устройству внутренней связи в здании или группе зданий. Системы внутренней связи — это устройства связи, которые позволяют людям разговаривать друг с другом через громкоговоритель и микрофон, часто используемые в многоквартирных домах, офисах или закрытых сообществах. Каждый домофон […]

Читать далее

Управление доступом Poe: инновационные решения для душевного спокойствия

Системы управления доступом Power over Ethernet (PoE) произвели революцию в отрасли безопасности, предлагая непревзойденное удобство, гибкость и экономичность. Это подробное руководство посвящено миру контроля доступа PoE, демонстрирует его преимущества и исследует новаторские решения, такие как BAS-IP AV-08FBL и BAS-IP AZ-07L. Узнайте, как эти технологии могут обеспечить душевное спокойствие и улучшить […]

Читать далее

Ведущие компании Америки по производству лифтов: стремительный взлет и дальнейшее развитие

Когда дело доходит до повышения вашего комфорта, выбор правильной марки лифта имеет первостепенное значение. Соединенные Штаты являются домом для некоторых из самых авторитетных в мире производителей лифтов, обеспечивающих качество, инновации и надежное обслуживание. В этом всеобъемлющем руководстве мы рассмотрим ведущие компании по производству лифтов в США, а также то, что отличает их от […]

Читать далее

Обустройство идеального подъезда многоквартирного дома: идеи и советы

Подъезд вашего многоквартирного дома производит первое впечатление как на жильцов, так и на гостей. Хорошо спроектированный вход может значительно улучшить эстетику и функциональность вашего здания, оказывая длительное воздействие. Эта статья познакомит вас с 20 креативными и уникальными идеями, как поднять вход в многоквартирный дом, а также с дополнительными советами для строителей. Давайте […]

Читать далее

Откройте для себя замечательные типы лифтов, о которых вы никогда не знали

Лифты являются неотъемлемой частью современной жизни, поскольку они служат средством вертикального перемещения в зданиях по всему миру. Но задумывались ли вы когда-нибудь о различных типах доступных лифтов и о том, как они используются в различных условиях? В этом всеобъемлющем руководстве мы исследуем мир лифтов, углубляясь в типы […]

Читать далее

Произведите революцию в общении в своей квартире с помощью домофонной системы

Домофоны стали важнейшим компонентом безопасной современной жизни в кондоминиумах. В частности, домофон BAS-IP предлагает непревзойденные возможности связи, которые повышают уровень жизни жителей Флориды. В этой статье мы рассмотрим домофонные системы, обсудим, как настроить домофон для многоквартирного дома, и углубимся в […]

Читать далее

5 Бюджетные альтернативы системам внутренней связи

Системы внутренней связи являются важным инструментом для обеспечения связи и обеспечения безопасности. Однако не все хотят инвестировать в домофоны, ища более экономичные альтернативы. В этой статье мы рассмотрим пять недорогих альтернатив системам внутренней связи, которые облегчают связь в зданиях без больших затрат. Мы сравним преимущества и недостатки каждого, предоставим […]

Читать далее

Верхние механизмы открывания дверей: найдите и установите идеальное решение

Представьте, что вы подходите к своей двери, и одним нажатием кнопки она легко открывается, предоставляя вам доступ без поиска ключей. Это видение теперь стало реальностью благодаря системам открывания дверей с электроприводом, которые объединяют электронные защелки и механизмы открытия дверей. В этой статье мы рассмотрим, как работают эти системы, типы […]

Читать далее

дуплексных цепей внутренней связи | Схема и принцип работы

Система внутренней связи обеспечивает бесплатную двустороннюю связь. В больницах, отелях и на предприятиях может быть выгодно сделать общение простым и совершенно бесплатным. Вы также можете использовать это, чтобы общаться с вашим ближайшим другом.

Если вы ищете совершенно бесплатный способ связи в вашем доме, школе, университете, офисе, больнице или других подобных небольших регионах, то домофон — лучший вариант для вас. Это может быть более рентабельно, если вы сделаете свой собственный интерком, используя простые ИС и микрофоны.

К счастью, в этой статье мы предоставили схему, диаграмму и принцип работы простой двусторонней внутренней связи, и вы также можете узнать о схеме дуплексной внутренней связи (двусторонней внутренней связи домофона) в Второй сегмент этой статьи.

Итак, без лишних слов, давайте перейдем к пункту ниже.

Схема и схема простой двусторонней внутренней связи

Возможно, вы уже знаете, что внутренняя связь или схема внутренней связи представляет собой систему двусторонней связи, которая обеспечивает надежную линию связи и чрезвычайно проста в реализации. Вы можете легко создать эту схему, используя усилитель, два переключателя и два динамика.

Кроме того, вы также можете расширить эту схему, добавив больше динамиков с помощью переключателей. Микросхема LM384 работает в качестве выходного усилителя мощности в этой схеме внутренней связи, а LM384 обеспечивает почти 2 Вт звуковой мощности при напряжении питания 15 В.

Рабочий процесс этой схемы домофона очень прост и практичен. Теперь давайте посмотрим, как вы можете сделать это самым простым способом.

Схема простой двухсторонней внутренней связи

Схема простой двухсторонней внутренней связи

Компоненты, необходимые для системы внутренней связи

1. Источник питания (15 В)
2. Резисторы (1 кОм x 2; 5,6 кОм; 22 кОм; 100 Ом x 2)
3. Предустановка (10 кОм)
4. Крышка ациторы (0,01 мкФ; 0,1 мкФ x 2; 0,047 мкФ, 220 пФ)
5. Электролитические конденсаторы (10 мкФ: 25 В; 100 мкФ: 25 В x 3; 47 мкФ: 25 В x 2)
6. Трансформатор (понижающий 220/6 В)
7. NE5534 90 108
8. LM384
9. Динамик/микрофон (8 Ом )
10. Двухпозиционный переключатель x 2

Работа проводной внутренней связи

• Здесь 8-омный динамик действует как микрофон, а также как динамик в зависимости от положения переключателя.
• Если переключатель S1 находится в положении «Разговор», L1 работает как микрофон.
• Если он находится в положении «Слушать», L1 работает как динамик.
• Аналогичный случай применим также к S2 и L2

S1 в положении «Разговор»

• Пока давайте рассмотрим, что S1 находится в положении «Разговор», а S2 — в положении «Слушать».
• Поскольку большинство динамиков доступны с низким импедансом, для сохранения высококачественного звука требуется преобразователь импеданса.
• Согласование импеданса осуществляется трансформатором T1. (Этот трансформатор представляет собой обычный понижающий трансформатор на 220/6 В.)
• IC NE5534 работает как предварительный усилитель, который усиливает аудиосигнал перед подачей его на секцию усилителя LM384. Коэффициент усиления операционного усилителя LM384 установлен на 11.
• Громкость на выходе можно регулировать, изменяя предустановку R4.
• Чтобы использовать эту схему в качестве интеркома, выбрана полоса пропускания от 160 Гц до 10 кГц. Выбор другого диапазона полосы пропускания приводит к усилителю HIFI.
• Разместите блок питания независимо от главной цепи, чтобы избежать помех.

S1 в положении прослушивания

• Изменяя положения переключателя S2 в положение «Разговор» и S1 в положение «Слушать», L2 подключается к входной секции, а L1 подключается к выходной секции.
• Затем L2 работает как микрофон, а L1 как динамик.

Таким образом достигается двусторонняя связь! И схему можно легко использовать для домофона или домашних систем внутренней связи.

Распиновка необходимых компонентов

Распиновка микросхемы LM384 (спасибо: Circuits-diy.com) Распиновка операционного усилителя NE55534

Интеркомы — это бесплатные системы связи, с которыми можно связаться в небольших регионах, таких как дома, школы, университеты и офисы. Следовательно, это всегда удобно с дизайнерскими хаками для этой простой схемы двусторонней внутренней связи, которую вы можете видеть выше.

Схема простой внутренней связи домофона (дуплекс)

Система внутренней связи домофона также обеспечивает бесплатный двусторонний разговор, и вы можете легко создать эту схему, используя 1895 IC, аудиоусилитель мощностью 1 Вт, два конденсаторных микрофона и два динамика для связи. Для генерации тона вызова можно использовать генератор мелодий IC UM66. Давайте узнаем больше о его схеме ниже.

Преимущества дуплексных интерком-схем

Существуют и другие двусторонние интерком-схемы, имеющие проблемы с переключением и недостатки. А именно, они используют один и тот же динамик как для микрофона, так и для динамика в зависимости от положения переключателя. Эта схема внутренней связи домофона лишена таковой.

Вот некоторые из преимуществ этих систем внутренней связи для дома:

• Низкий уровень шума связи.
• Это дуплексный домофон, поэтому два человека могут говорить одновременно.

Схема внутренней связи домофона

Компоненты, необходимые для схемы внутренней связи домофона

1. Конденсаторный микрофон X 2
2. Резисторы (4,7K, 330×2100K, 33K)
3. Конденсаторы (. 22 мкФ, 100 мкФ, 220 мкФ, 10 мкФ, 470 пФ, 470 мкФ)
4. Стабилитрон 3,3 В
5. UM66 IC
6. ПУТЕШЕСТВИЯ
7. DINGER
8. IC 1895

Рабочий принцип схемы между коммовыми телефонами

• Два конденсатора связаны в параллеле, который смещен в соответствии с резистором R3.
• C2 и C1 являются входными и выходными разделительными конденсаторами соответственно. Они привыкли избегать сдвигов постоянного тока.

Для простоты разделим всю схему на 3 части: вход, усилитель и выход.

• Первая секция состоит из микрофонов и тон-генератора. Выход тон-генератора IC UM66 имеет подключение параллельно с конденсаторным микрофоном для усиления.
• Вторая секция усилителя, состоящая из усилителя IC 1895.
• Выходная секция состоит из двух 8-омных громкоговорителей, соединенных параллельно, что снижает общее сопротивление до 4 Ом. Таким образом, между динамиком и микросхемой усилителя имеется согласование импедансов.
