Устройство и ремонт трубки домофона. Часть 2.

Здравствуйте уважаемые читатели сайта sesaga.ru. В первой части статьи мы разобрались, как можно своими силами устранить основные неисправности, возникающие при эксплуатации трубки домофона. Сегодня продолжим разбор неисправностей и способы их устранения. Как и в первой части, выкладываю принципиальную схему абонентской трубки ТКП 12М.

3. Вы набираете номер, жмете «вызов», а он сбрасывается.

Здесь придется немного попотеть, так как причин хватает.

В первую очередь снимаете трубку, и смотрите концы «плюс» и «минус», приходящие от панели домофона, чтобы они небыли оторваны. Если концы на месте, значит, отсоединяем их и идем дальше.

Запомните! Домофонная трубка имеет полярность подключения. Поэтому, когда будете ее снимать, обязательно промаркируйте приходящие провода: «плюс» и «минус».

Открываем трубку. Для этого окручиваете винт, крепящий верхнюю крышку, вставляете конец тонкой отвертки в место, куда входит шнур, и отщелкиваете защелки в нижней части трубки. Теперь уже не составит труда руками до конца снять верхнюю крышку.

Сразу обращаем внимание, чтобы к клеммам динамика были припаяны оба провода. Со временем бывает, что из-за некачественной пайки отваливаются провода от клемм. Это вторая причина, почему вызов сбрасывается. Если провод отвалился, припаиваем его. Попутно проверяем целостность катушки динамика – это третья причина сброса вызова.

Мультиметр, или любой другой измерительный прибор ставим в режим измерения сопротивления. Если с катушкой динамика все в порядке, то в момент прикосновения щупами к клеммам динамика Вы можете услышать щелчок, тогда как сопротивление катушки должно быть в пределах 40 – 60 Ом. В моем случае сопротивление составило 42 Ома.

Собираем трубку и пробуем ее работу. Если трубка работает, значит, Вы победили, если нет, идем дальше.

Следующим элементом, из-за которого происходит сброс вызова – это тумблер (выключатель), отвечающий за включение и отключение трубки, и на принципиальной схеме он обозначен как «SA2».

Как правило, он расположен рядом с кнопкой открывания двери. Его можно купить, но именно такой не всегда есть в продаже, поэтому его легче отремонтировать.

По бокам у тумблера есть защелки, которыми он держится за панель. Тонкой отверткой давите на защелку, одновременно выдавливая эту сторону тумблера, но так, чтобы он собой только вдавил защелку. Те же действия производите с противоположной стороны, и теперь можете сразу вынимать выключатель.

Для удобства ремонта тумблер можно отпаять, но тогда не забываем отметить концы, какой куда.

Берем тонкую отвертку, можно нож, и просовываем между клавишей и корпусом выключателя на глубину 3 – 4мм (левая часть фото).

Концом отвертки аккуратно выдавливаем боковую сторону клавиши наружу до появления фиксатора (выделен кружком). Теперь с противоположной стороны выключателя проделываем то же самое, и уже вынимаем всю клавишу. У Вас должно получиться как на фотографии справа. Запоминайте сразу, как все стоит.

Переворачиваем корпус выключателя, чтобы вытащить подвижный контакт.
Когда Вы посмотрите на изображение ниже, то увидите, сколько скопилось грязи на контактах и внутри тумблера. А так как напряжение и ток здесь маленькие, то этой грязи вполне достаточно, чтобы не было прохождения сигнала от панели домофона.
Берем палочку с ватой, спирт и все это дело вычищаем. Если дома не окажется спирта, воспользуйтесь водкой.

Собирается он также просто, как и разбирается. Вдавливаете, например, левую сторону клавиши так, чтобы фиксатор только зашел в корпус. А теперь большим пальцем вдавливаете всю клавишу вниз, пока она не станет на свое штатное место.

Если возникнут проблемы при вдавливании только пальцем, помогите отверткой, отодвигая боковую часть корпуса.
После сборки обязательно пощелкайте тумблером, убедитесь, что он четко срабатывает. Вставляем его на место, собираем трубку и проверяем. Трубка заработала – Ура!

Еще один момент надо знать, это когда Вы собираете корпус трубки — причем это касается всех трубок. Провода, находящиеся внутри, укладывайте так, чтобы они не мешали работе подвижным частям.

4. «Вызов» проходит (звонок звенит), но когда поднимается трубка – «вызов» сбрасывается.

Такой причиной является переключатель «SA3», на который давит «язычок» когда Вы кладете трубку на место. Это как раз тот переключатель, который нужно отжать, чтобы начать разговор, когда у трубки западает «язычок». Так же он может быть причиной, когда «вызов» сбрасывается.

Его можно вылечить налив спирта вовнутрь и несколько десятков раз пощелкать клавишей. Но этого хватает ненадолго. В свое время я разбирал и чистил эти переключатели, и скажу Вам, это не на долго. Из десяти случаев, семь начинали работать, но по истечении некоторого времени они опять выходили из строя. Поэтому я Вам советую заменить этот переключатель.

У него шесть ног, и поэтому для неподготовленного пользователя этот переключатель выпаять будет нелегко, но отчаиваться не надо, все когда-то делается в первый раз, и Вы не исключение.

Берем отвертку, вставляем между платой и нижней частью корпуса переключателя, например, с правой стороны. Теперь, приподнимая отверткой правую сторону, паяльником прогреваем все три ее боковые ножки.

Для этого прислоняем жало между любой боковой и центральной ножками. Как только припой расплавился, тут же переносим жало на другую крайнюю ножку, при этом центральная ножка постоянно прогревается вместе с крайними. То есть получается, что ножки переключателя греются парами, не давая припою застыть. Так нужно делать до тех пор, пока не почувствуете, что выпаиваемая сторона чуть-чуть сдвинулась вверх.

Теперь переходим на правую сторону переключателя, и таким образом, расплавляя припой, пытаемся приподнять ее вверх. Не надо пытаться приподнимать сразу много. Делайте постепенно.

Когда переключатель будет приподнят над платой, но еще не до конца выпаян, его уже можно приподнимать пальцами. Так же плавите припой на правой стороне, приподнимая ее, затем переходите на левую, и так, пока переключатель не окажется в руках. У меня на все это уходит около минуты.
Если в отверстиях остался припой, уберите его. Вставляете переключатель, припаиваете, собираете трубку, подключаете.

5. Когда Вы или Вас плохо слышно.

В первую очередь попробуйте несколько раз повращать влево — вправо ползунок подстроечного резистора «R5». Он предназначен для регулировки баланса между динамиком и микрофоном. На изображении резистор выделен кругом.

Как правило, рабочая часть таких резисторов выполнена методом напыления графита, а сам подвижный контакт, расположенный на ползунке, из металла. Так вот, со временем между рабочей и подвижной частями теряется электрический контакт, а вращением ползунка мы его как бы восстанавливаем. После этого обязательно возвращаем положение ползунка в первоначальное место.

Запомните! Не пытайтесь подстроечными резисторами регулировать какой-либо параметр. Поверьте, что в 99,9 % случаях, дело не в них. Вы можете покрутить его для восстановления контакта, в крайнем случае, заменить, но не более. Ищите неисправность в другом месте.

Следующим радиокомпонентом, выход из строя которого может повлиять на плохую слышимость является конденсатор С4. На фото вверху он указан стрелкой. Вообще электролитические конденсаторы – это самое слабое место в радиотехнике, так как со временем теряют свою первоначальную емкость из-за высыхания электролита.

Занимаясь ремонтом трубок домофонов, мне ни разу не пришлось менять конденсатор С4. Возможно, что техника еще новая и электролиты не успели состариться. Но все же имейте ввиду, что этот конденсатор так же влияет на слышимость в динамике.

Бывали случаи, когда все радиокомпоненты исправны, заменил все что можно, а слышимость в трубке все равно тихая. Тогда, просто тупо меняешь динамик, и звучание и слышимость становятся великолепными. Такое тоже бывает.

Если когда-нибудь придется менять электролиты, знайте, они имеют полярность выводов «+» и «-», не перепутайте их при установке. На платах эти выводы не всегда указываются, поэтому перед тем как выпаять — отметьте «плюс».

Теперь вариант когда Вас плохо слышно.

Здесь также сначала надо покрутить ползунок подстроечного резистора, если не поможет, пробуйте заменить микрофон. В 90 % случаях именно из-за микрофона идет плохая слышимость в вызывной панели домофона.

В моей практике часто попадались трубки, в которых микрофон был не до конца вставлен в свое штатное место. Достаточно было его вдавить до упора, как слышимость в панели становилась отличной. И последнее, что можно заменить, так это конденсаторы С3 или С2.

Ну вот, в принципе, по домофонным трубкам рассказал все. Теперь у Вас не должно возникнуть проблем, касающихся ремонта абонентских трубок такого плана.

Читайте мою следующую статью о подключении трубки к подъездному домофону.
Удачи!

▶▷▶▷ вызывная панель для домофона электрическая схема

▶▷▶▷ вызывная панель для домофона электрическая схема

вызывная панель для домофона электрическая схема — Принципиальная схема вызывной панели видеодомофона camafonrudomofonyimontazhshema-vyizyivnoy Cached Прежде чем начать ремонт защитной системы, надо подготовить все необходимое: схема вызывной панели домофона имеет огромное значение, ведь без нее специалист не сможет исправить поломку Схема вызывной аудиопанели AVC-305 cxemnetguard3-38php Cached Принципиальная электрическая схема вызывной аудиопанели avc-305 Обнаружен блокировщик рекламы Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы Вызывная Панель Для Домофона Электрическая Схема — Image Results More Вызывная Панель Для Домофона Электрическая Схема images электрическая схема вызывной панели COMMAX DPV-4ME monitornetruforumschematics-commax-dpv-4me-info Cached электрическая схема вызывной панели для домофона commax dpv-4me вызывная панель к нему, как Вызывная панель мвк 325ц электрическая схема Схемы систем hozmagaru20130422vy-zy-vnaya-panel-mvk-325ts-e-lekt Cached Электрические схемы Вызывная панель видеодомофона мвк 325ц pal предназначена для подключение дверной станции с возможностью открытия эл замка напряжение питания 220 в 50 гц схема подключения 2 х проводная линия длина Подключение домофона своими руками: схема, инструкция wwwasutpprupodklyuchenie-domofonahtml Cached Вызывная панель необходима для набора нужного кода Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже Наглядная схема подключения домофона с электромагнитным замком bezopasnostinrudomofonyshema-podklyucheniya Cached Вызывная панель размещается так, чтобы все ее части (кроме лицевой) были закрыты для невозможности случайного или намеренного повреждения, защищены от влаги Принципиальная схема установки домофона в частном доме wwwdomofonsinfoarticlesprincipialnaja-shema-domofona Cached Принципиальная схема домофона Для качественного подключения аппаратуры домофона и осуществления стабильной и надёжной охраны помещения, все выполняемые работы должны проводиться специалистами или под их вызывная видеопанель avc 305 схема — tioblonmartipp1987s diary tioblonmartipp1987hatenablogcomentry20170612092554 Cached вызывная видеопанель avc 305 схема -tioblonmartipp1987s blog AVC-305 (PAL) Вызывная панель Activision 2 9000 р Каждый видеодомофон подключается к своей линии по обычной 4-проводной схеме Установка домофона на — zaborseberu zaborseberufurnituradomofon-na-kalitkuhtml Cached Правильная установка двери для домофона предполагает ее свободное движение на петлях по всему рабочему диапазону, без отклонений в какую-либо сторону вследствие воздействия собственного Схема вызывной панели Строительный форум ВашДомRU forumvashdomruthreadssxema-vyzyvnoj-paneli10989 Cached Когда интерьер наскучил, первое, что приходит на ум, — сменить обои Сегодня на рынке представлен просто огромный выбор обоев на любой вкус и кошелёк, в котором очень легко потеряться Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 1,420

• Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питан
• ие и общий. Схема подключения домофона Commax выполнена из нескольких элементов.
  Хочу из обычной кнопки дверного звонка и спрятанной камеры сделать вызывную панель к 4-х проводному видеодомофону. Доб
• опки дверного звонка и спрятанной камеры сделать вызывную панель к 4-х проводному видеодомофону. Добрый день! пришлите по возможности у кого есть схему вызывной панели!!! очень срочно нужна! заранее спасибо!
  Регуляторы находятся на задней части вызывной панели и закрыты резиновыми заглушками. Вызывная панель домофона на обратной своей стороне имеет два вывода проводов.
  Да мы бы может быть и помогли, да нет у Commax такой вызывной панели Fesus , плохо начинаешь. Электрическая схема вызывной панели COMMAX DPV-4ME.

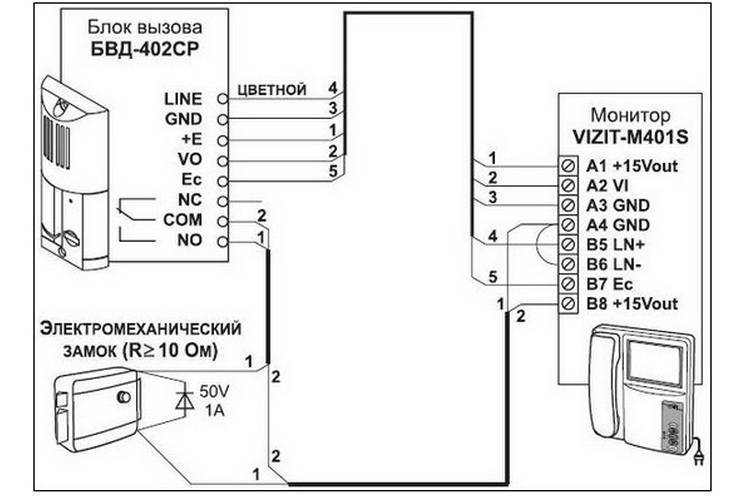

  5 Высота установки вызывной панели. На первоначальном этапе монтажа видеодомофона прокладываются кабеля для связи между вызывными панелями и мониторами. 2 Электрическая схема подключения видеодомофона.
  Инструкции и схемы подключения для домофонов ТРЕК ТМ-05.1М, ТРЕК ТМ-05. 2М, ТРЕК ТМ-05.3М. Микросхема электрически стираемого перепрограммируемого ПЗУ DS2430A. Антивандальная вызывная панель AVC — 305. Принципиальные схемы домофона Импульс-40Д.
  При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Единственное, о чем нужно помнить это о полярности вызывной панели домофона, электрозамка и трубки квартиры.
  Вызывная панель цветная. Инструкции и схемы. Характеристики: Матрица Цветная CCD SONY, 13 PAL Разрешение 600 ТВЛ Ик подсветка Встроенная до 1,5м Объектив f3,7 мм Угол обзора 75 Реле электрического замка 10A30В пост. Установка домофона в Минске.
  Вызывные панели для домофонов. Акссесуары для компьютеров и ноутбуков. Подарки на Новый Год… Схема подключения 4-х проводная линия.
  Вызывная панель видеодомофона используется в современных системах контроля доступа и от ее уровня зависит качество всей системы видеонаблюдения. Угол обзора : если Вы купили домофон с большой диагональю, то к нему нужна панель с большим углом;

Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Единственное

да нет у Commax такой вызывной панели Fesus

• инструкция wwwasutpprupodklyuchenie-domofonahtml Cached Вызывная панель необходима для набора нужного кода Она может быть нескольких типов: с наборными кнопками
• инструкция wwwasutpprupodklyuchenie-domofonahtml Cached Вызывная панель необходима для набора нужного кода Она может быть нескольких типов: с наборными кнопками
• первое

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд вызывная панель для домофона электрическая схема Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Схема вызывной панели домофона и ее роль в ремонте shema vyizyivnoy вызывная и внутренняя панели На фото Особенности Ремонт панели вызова и Картинки по запросу вызывная панель для домофона электрическая схема Схема вызывной панели Строительный форум ВашДомRU forumvashdomrusxemavyzyvnoj Где можно найти схему какойнибудь вызывной панели Если нужна электрическая схема видеодомофона подключить видео панели домофона если есть схема скиньте электрическая схема вызывной панели COMMAX DPVME Монитор monitornetru schema ticscommaxdp Здравствуйте, помогите найти электрическую схему вызывной панели для домофона COMMAX Схемы домофонов Сопряжение домофонов Часть При нажатии кнопки вызова на вызывной панели на домофоне играет вызывная мелодия и На рисунке ниже изображена электрическая схема домофона для загородного дома, Принципиальная схема установки домофона в частном wwwdomofonsinfoprincipialnaja Рекомендуем приходить к самостоятельности, только если у вас есть электрическая схема вызывной панели , Подключение домофона схема Современный Интерьер апр Схема монтажа вызывной панели После проверки всех Электрические защиты домофона Устройство и схема домофона Electrik Info electrikinfoustroystvoi shema Устройство и схема работы домофона создаются под конкретные запросы потребителей Электрические защиты домофона Схема подключения видеодомофона к вызывной панели Подключение домофона своими руками схема , видео, фото Рейтинг , голосов сен Правила монтажа домофона в частном доме и квартире Схема подключения вызывной панели , принципиальные схемы видеодомофонов Форум ESpec monitorespecwstopichtml Где можно найти схему на домофон KENWEI HPTNC? При подклюцении к вызывной панели внешнего блока питания В видеоканал работает, аудио нет Как подключить видеодомофон своими руками, подробные moysignalruskhemaipodrobnaya сен Вызывная панель для видеодомофона голова системы от модели и схемы вызывной панели домофона в корпусе подсоединяются электрический замок, блок вызова, PDF наружная панель домофона Системы Безопасности НАРУЖНАЯ ПАНЕЛЬ ДОМОФОНА в сеть блок питания замка если имеется по схеме подключения Примечание Если монитор и вызывная панель расположены близко, o электрический пробой входного каскада; Подключение домофона своими руками схема , инструкция asutpprupodklyuchenie Рейтинг , голосов апр Особенности конструкций домофонов Commax, vizit, элтис, комакс состоит из трубки, вызывной панели , видеоаппаратуры при Схема подключения домофона Если электрическое соединение производится Монтаж и схема подключения видеодомофона CTVDPIP shem Установите монитор на расстоянии не менее см от электрических линий Рекомендуется устанавливать вызывную панель на высоте см от пола, как СХЕМА ПОДКЛЮЧЕНИЯ принципиальная схема вызывной панели для видеодомофона agrovostokruprintsipialnaiaskhema апр схема вызывной панели видеодомофона camafonru Домофоны Монтаж Прежде чем начать Домофоны Commax правила установки и и эксплуатации Схема подключения домофона Commax выполнена из нескольких элементов В их число входят вызывные панели , контроллер, электрозамок, блок питания В системе предусмотрено использование двух электрических замков, Установка и подключение видеодомофона своими руками окт Установка и подключение видеодомофона своими руками Схема подключения видеодомофона myoutubecom Вызывная панель видеодомофона с камерой Виды и вызывная панель апр Вызывная панель с камерой для видеодомофона обеспечивает Основные виды и схемы монтажа подключения таких устройств вы Виды вызывных панелей домофонов Схема подключения видеодомофона, вызывной панели и июл Где нельзя ставить вызывную панель ? мониторе и на замке Домофоны со встроенным БУЗ или отдельное питание? эл механический замок электромеханический замок Ремонты слаботочника домофон CTV Блог Слаботочника апр Начнём с домофона CTVM Симптомы постоянный гудок вызова, даже при отключённой линии от вызывной панели С попыткой загуглить схему электрическую Схема домофон Сопряжение домофонов Часть shema domofonhtml Схема подключения домофона Commax Схема На вход вызывной панели и на вход видеокамеры подаётся В системе предусмотрено использование двух электрических замков, однако Кабельная проводка и монтаж видеодомофона electrictolkrukabelnayaprovodkai проводка и монтаж видеодомофона Электрическая схема подключения видеодомофона Высота установки вызывной панели Провод для домофона UTR Количество жил не менее , PDF Паспорт wwwbarssecurityrustaticpasportpdf панели Схема подключения Монитор видеодомофона для краткости домофон , мо дель BUT подключенной ответной части Вызывной панели домофо на, модели Эл замок PDF User manual for VDP FOX RUS FOX cctv foxcctvrurukovodstvopolzovatelya Просмотр изображения с вызывных панелей или камер онлайн Активация режима разговора с посетителем Наглядная схема подключения домофона с shema Рейтинг голос Электрическая схема электромагнитного замка Схема вызывной панели домофона всегда приводится в техническом паспорте, там же указываются и назначение, маркировка клеммной ВЫЗЫВНАЯ ПАНЕЛЬ ПРИНЦИП РАБОТЫ strizhexpressruvyzyvna ноя ВЫЗЫВНАЯ ПАНЕЛЬ ПРИНЦИП РАБОТЫ Принципиальная схема вызывной панели Вызывная панель видеодомофона выбираем панель с Falcon Eye FEWI беспроводной домофон c камерой Вызывная панель идет в комплекте Управление PDF Руководство пользователя Falcon Eye falconeyesuManualFE Установка и схема подключения Есть возможность подключить до х вызывных панелей с х проводной PDF Схемы подключений и комплектация Slinex MLHR ВЫЗЫВНАЯ ПАНЕЛЬ SLINEX Расстояние между панелью и источником питания должно быть не менее см ACDC электрический Подключение к домофону SLINEX GLN Схема подключения домофона видеодомофона в частный shema Рейтинг , голосов В многоэтажном жилом доме с одной вызывной панели , установленной на входной подъездной двери При подключении в схему электрического замка пользователь из дома может увидеть Схема вызывной аудиопанели AVC Сайт Паяльник cxemnetguardphp Принципиальная электрическая схема вызывной аудиопанели AVC PDF ЦВЕТНОЙ ВИДЕОДОМОФОН Инструкция CTV ctvcctvruCTVDPTM_manual_ К домофону можно подклю чить одну или две вызывные панели , имеющие х проводную схему подключе Установка видеодомофона схемы подключения питания Схема подключения дополнительной камеры и вызывной панели с контроллером электромеханического замка Схема Не должно быть видно электрической и другой проводки RVi форум Схема переговорной платы вызывной панели практически идентична приведенной схеме в Принципиальная электрическая схема вызывной панели zoqerbeelvagorunet?da Принципиальная электрическая схема вызывной панели домофона Устройство и схема работы домофона создаются под конкретные запросы Карта сайта DOMOFONPORTALRU Инструкция, Commax wwwdomofonportalrusitemaphtml Руководство по эксплуатации вызывных панелей домофонов AVC, AVC, AVC, AVC Принципиальные электрические схемы для домофона Визит БВД С и мониторов вызывная панель для домофона commax схема подключения obrazigraruvyzyvnaia panel dlia апр вызывная панель для домофона commax схема подключения выбор конкретной модели домофона электрического счетчика схема подключения двух вызывных панелей к PDF ЦВЕТНОЙ ВИДЕОДОМОФОН wwwsbsarrudomvidgardiluxpd Схема подключения Поддерживает вызывные панели видео входа и ЭЛ ПИТАНИЯ СЕТЕВОЙ АДАПТЕР вызывные панели замка Изображение посетителя может быть записано в памяти домофона , если Вызывная панель домофона схема подключения panel Вызывная панель домофона схема подключения В конструкции рассчитаны применении двух электрических замков, несмотря на это можно оставить PDF Принципиальная схема вызывной панели видеодомофона atgolqrppuapdf Вызывная панель для видеодомофона схема и монтаж Схема Схема подключения домофона к вызывной панели В таблице расцветки кабелей PDF Вызывная панель avc схема принципиальная СКАЧАТЬ erjillappuapdf Схема электрическая принципиальная вызывная панель Вызывная Видеодомофоны серий Принципиальная схема блока вызова домофона PDF wwwatissecuritycom Схема подключения монитора К домофону можно подключить одну или две вызывные панели , имеющие Дистанционное управление электрическим замком осуществляется при Памятка по подключению видеодомофона AXIS для spacegradruhowtoinstallAXIOS Данная система состоит из вызывной панели AXI NEW и Типовая схема размещения устройств видеодомофона представлена на рисунке Особенно, если замок расположен от домофона на расстоянии более метров Схема подключения БУЗ блок управления электромех замком СКУД wwwmastergradcomt shema В руки попал БУЗ блок управления эл механ замком, но нет схемы В схеме слева домофон панель БУЗ не нужен схему подключения JSB БУЗ к вызывной панели с Подключение вызывной панели Выбор и монтаж вызывной Вызывная панель домофона также оборудована камерой Схема подключения щитка Электрическое питание подаётся напрямую от монитора к пульту вызова, кроме оборудования, PDF AVC AVCМ AVP AVP AVP AVPH tinkoru Схема подключения вызывная панель может быть выведена из строя при неправильном подключении к Схема подключения домофона с электромеханическим shema Сигнал от вызывной панели может приниматься с монитора или аудиотрубки При определеённой При подключении в схему электрического замка пользователь из дома может увидеть Домофоны Технические системы безопасности systemdefendrublogintercoms Состоит из двух частей вызывной панели и непосредственно домофона устройства, стоящего внутри Схемы подключения О компании Энергия СК energiaskruht Техническая документация и электрические схемы на домофоны фирмы LASKOMEX Схема подключения AOVTM с вызывными этажными пультами, pdf Видеомониторы для домофонов Вызывные панели домофонов PDF Инструкция по эксплуатации видеодомофон модель FEi fotoskladru Электрическая схема Максимальное подключение вызывной панели , камеры видеонаблюдения, дополнительного Внутренний вызов Звонить по аудио домофону Доп Запросы, похожие на вызывная панель для домофона электрическая схема как проверить вызывную панель без домофона как разобрать вызывную панель домофона не работает вызывная панель домофона замена камеры в вызывной панели устройство вызывной панели видеодомофона схемы домофонов нет звука с вызывной панели домофона монтаж вызывной панели домофона Вызывные панели домофонов купить на Маркете Реклама marketyandexru Маркет Сравнивайте цены в магазинов Выбирайте выгодное предложение Лучшие отзывы Маркета Статьи для выбора След Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. Схема подключения домофона Commax выполнена из нескольких элементов.
Хочу из обычной кнопки дверного звонка и спрятанной камеры сделать вызывную панель к 4-х проводному видеодомофону. Добрый день! пришлите по возможности у кого есть схему вызывной панели!!! очень срочно нужна! заранее спасибо!
Регуляторы находятся на задней части вызывной панели и закрыты резиновыми заглушками. Вызывная панель домофона на обратной своей стороне имеет два вывода проводов.
Да мы бы может быть и помогли, да нет у Commax такой вызывной панели Fesus , плохо начинаешь. Электрическая схема вызывной панели COMMAX DPV-4ME.
5 Высота установки вызывной панели. На первоначальном этапе монтажа видеодомофона прокладываются кабеля для связи между вызывными панелями и мониторами. 2 Электрическая схема подключения видеодомофона.
Инструкции и схемы подключения для домофонов ТРЕК ТМ-05.1М, ТРЕК ТМ-05.2М, ТРЕК ТМ-05.3М. Микросхема электрически стираемого перепрограммируемого ПЗУ DS2430A. Антивандальная вызывная панель AVC — 305. Принципиальные схемы домофона Импульс-40Д.
При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Единственное, о чем нужно помнить это о полярности вызывной панели домофона, электрозамка и трубки квартиры.
Вызывная панель цветная. Инструкции и схемы. Характеристики: Матрица Цветная CCD SONY, 13 PAL Разрешение 600 ТВЛ Ик подсветка Встроенная до 1,5м Объектив f3,7 мм Угол обзора 75 Реле электрического замка 10A30В пост. Установка домофона в Минске.
Вызывные панели для домофонов. Акссесуары для компьютеров и ноутбуков. Подарки на Новый Год… Схема подключения 4-х проводная линия.
Вызывная панель видеодомофона используется в современных системах контроля доступа и от ее уровня зависит качество всей системы видеонаблюдения. Угол обзора : если Вы купили домофон с большой диагональю, то к нему нужна панель с большим углом;

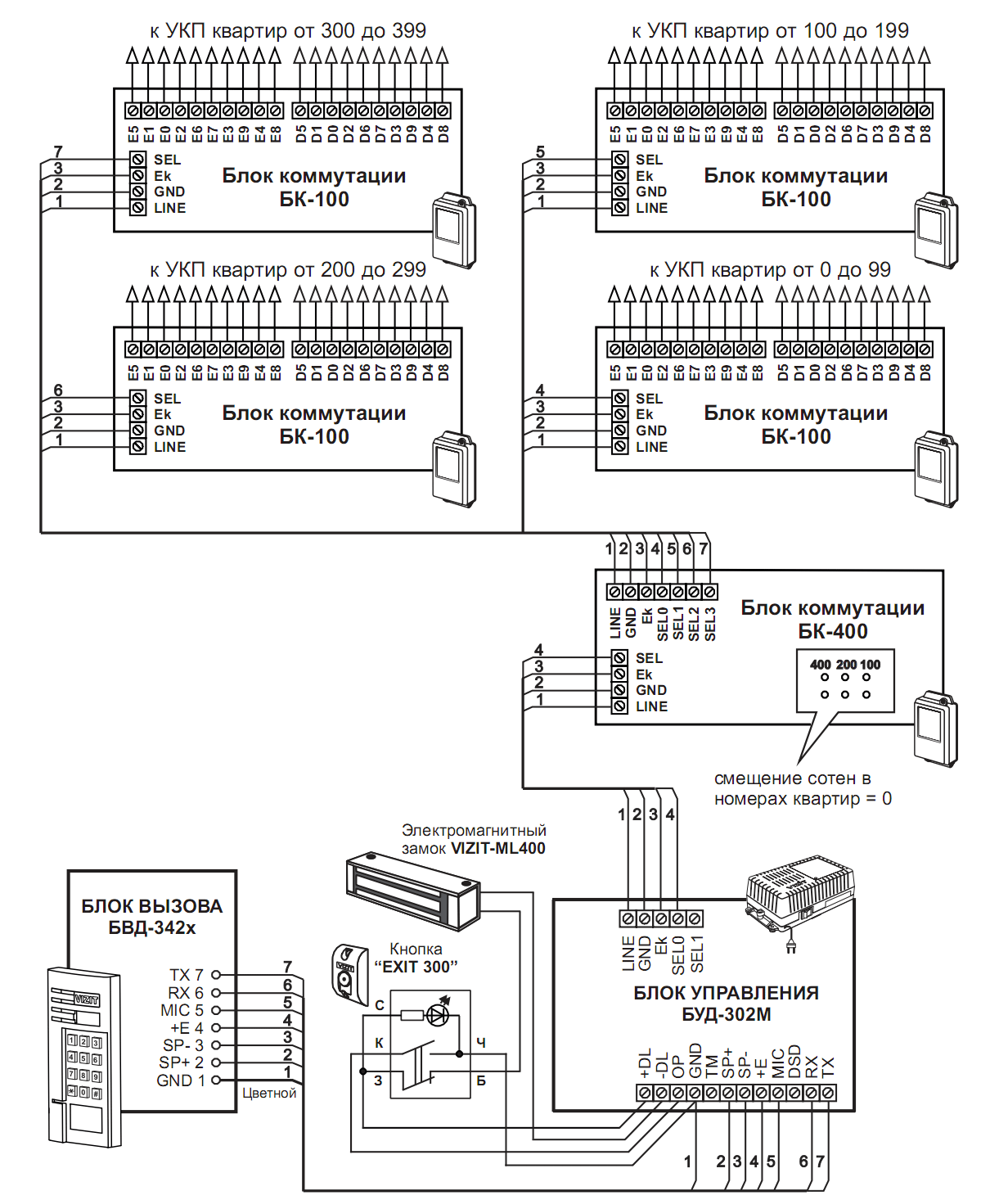

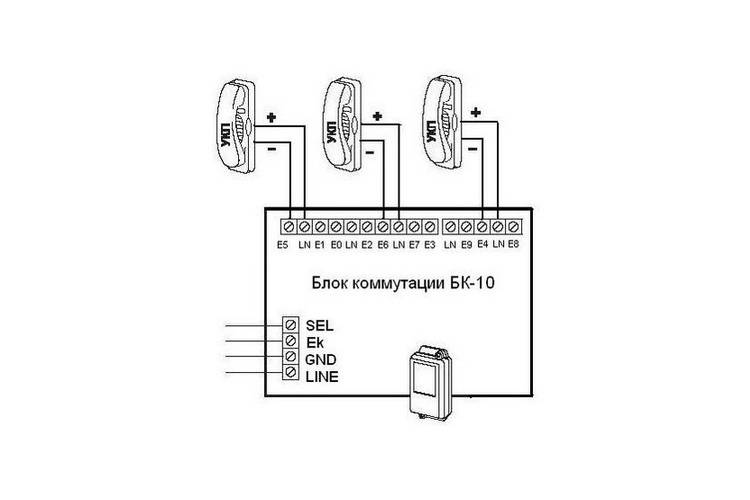

Схема подключения vizit бк-100 :: xvgjhs
