Обзор дюбелей для крепления теплоизоляции

При выполнении теплоизоляции стен одной из главных задач является надёжное крепление утеплителей. Кроме клеевого раствора, если таковой используется, термоматериалы фиксируются специальными метизами.

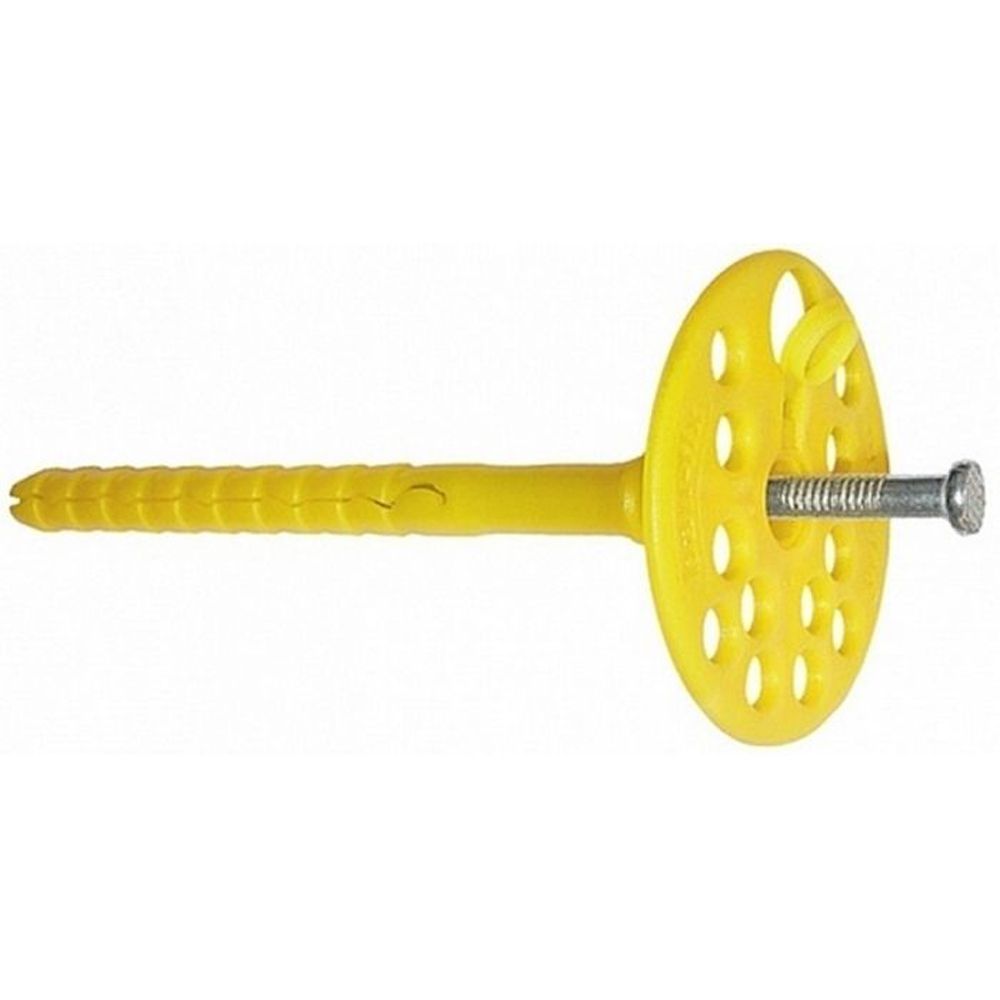

Тарельчатый дюбель, он же дюбель-гриб, он же зонтик, он же грибок обеспечивает надёжное крепление всех видов утеплителей к любым стеновым конструкциям. От правильного выбора конкретного вида дюбеля зависит качество выполненных работ и долговечность конструкции. В продаже представлены различные виды этих изделий, разработанных на каждый, даже самый замысловатый вариант сочетания сройматериалов.

Конструкция крепёжного элемента

Шляпка дюбеля представляет собой широкий диск 60-100 мм в диаметре с технологическими отверстиями. Для обеспечения сцепления с материалами диск имеет шероховатую поверхность. Далее от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, в свою очередь, складывается из нескольких секций, что задаёт различные векторы усилий при распирании.

Комплектуется дюбель гвоздём-сердечником, который при забивании молотком создаёт усилие в зоне расширения. Такая конструкция обеспечивает надёжную фиксацию «грибка» к стене под действием веса теплоизоляционных материалов.

Материалы для производства

Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:

  1. Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.
  2. Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.
  3. Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.

Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.

Расчет длины тарельчатого дюбеля

Прежде чем приобретать крепежные элементы, необходимо рассчитать их длину. Определяется она по формуле:

L = H + K + W +I, где

L — необходимая длина дюбеля

H — толщина выбранного утеплителя

W — фактическое отклонение стеновой поверхности от вертикали

I — длина распорного участка дюбеля.

Необходимое количество крепёжных элементов определяется из расчёта 5-6 штук на квадратный метр.

Правила монтажа грибков

Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.

Монтаж производится в следующей последовательности:

  • Производится разметка мест установки
  • В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
  • Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.
  • В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.

Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.

Грибки для крепления пеноплекса 50 мм и 30 мм

Грибки для крепления пеноплекса используются при теплоизоляции фасада и цоколя здания. Сам по себе пенопласт очень легкий и может показаться, что он не оказывает нагрузку на стену. Основываясь на этом, некоторые обыватели не соблюдают полностью технологические требования теплоизоляционных работ. Однако все материалы, которые используются при утеплении стен, имеют большой вес и оказывают нагрузку на пенопласт. Если утеплитель не закреплен должным образом, он может отойти от стены.

Преимущества грибковых фиксаторов

Фиксаторы грибковые

При монтаже теплоизоляции используют специальные крепежи с широкими шляпками. Из-за этого их называют грибками или зонтиками. Они хорошо фиксируют хрупкий материал, такой как пенопласт, пенополистирол, минеральную вату и др. С их помощью можно прикрепить всю теплоизоляционную конструкцию к бетону, кирпичу, шлакоблоку и прочим материалам.

Сам дюбель изготавливают из полиэтилена невысокого давления, а клин может быть выполнен из полиамида или металла.

Грибковый крепеж обладает рядом преимуществ:

  1. Широкая шляпка надежно фиксирует любой утеплитель. С внутренней стороны она шероховата, что создает дополнительную фиксацию. При необходимости можно использовать расширительную шайбу, которая увеличивает диаметр прижатия с 60 до 100 мм.
  2. Длинная ножка позволяет выдержать большие несущие нагрузки. Крепление усиливается зоной распорки, которая состоит из трех секций.
  3. Пластиковые дюбеля являются заменой устаревших деревянных пробок. Первые не поддаются гниению и образованию плесени, пластмасс не деформируется под воздействием температур, искусственный материал дешевле дерева.
  4. Надежное крепление обеспечивает клин, который распирает анкер одновременно во всех направлениях. Это обеспечивает большее сцепление с рабочей поверхностью.

Разновидности дюбелей

Разновидности дюбелей

Существует 3 вида крепежей:

  • с полимерным гвоздем;
  • металлическим гвоздем;
  • металлическим гвоздем с термоголовкой.

Пластиковые дюбеля изготавливаются из нейлона, полиамида или полипропилена. Они имеют низкую прочность и цену. Используют их для крепления к бетону, кирпичу или другим твердым поверхностям. Для фиксации на полых стенах или вспененном бетоне пластиковые дюбеля не подходят. Теплопроводность этого вида крепежа составляет 0,004 Ватт/К, что позволяет использовать его при температурах -40°…+80°С. Длина зонтика определяется суммой толщины утеплителя и высоты распорки. Пластиковый дюбель способен выдержать нагрузку 20-320 кг, что позволяет качественно закрепить минеральную вату или пенопласт. Однако такой грибок не способен выдержать вес тяжелого облицовочного материала.

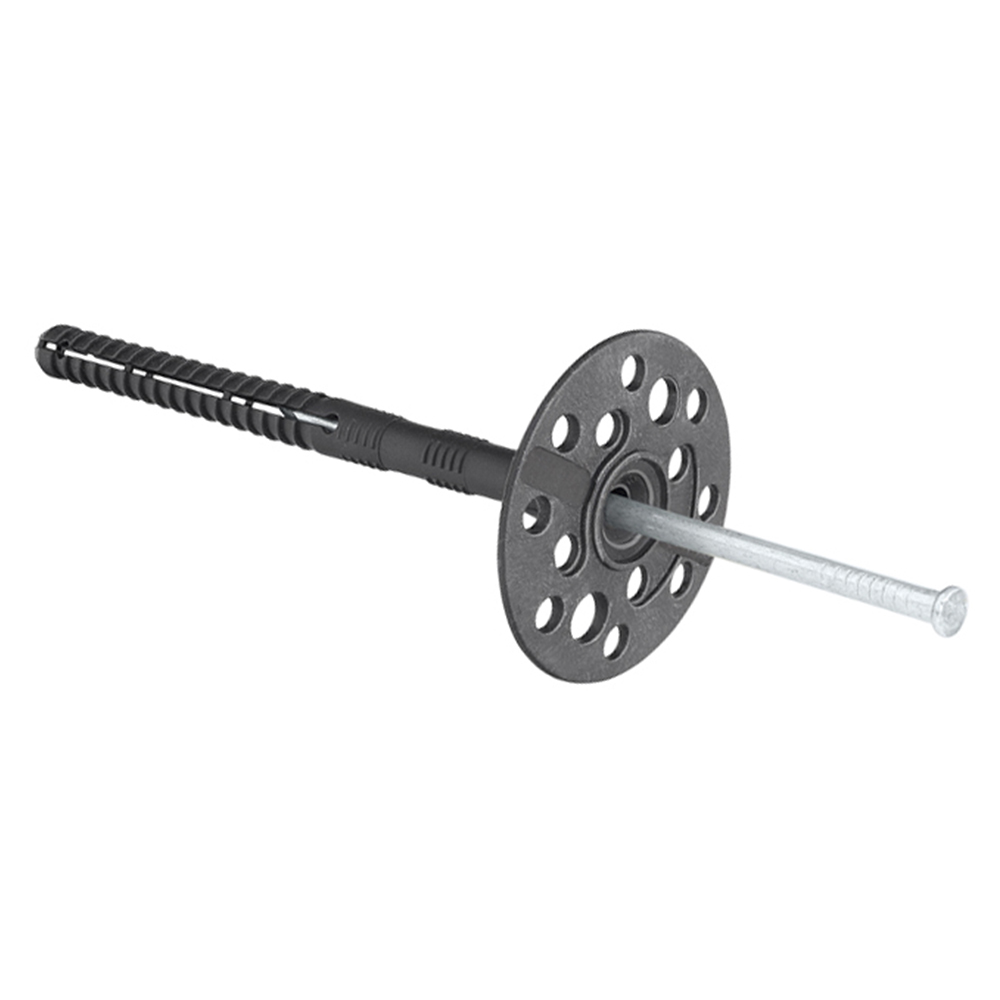

Крепеж с металлическим стержнем прочнее пластикового, но обладает высокой теплопроводностью. При его использовании образуются мостики холода, которые снижают эффективность теплоизоляции. Также металлические гвозди подвергаются коррозии, оставляя на штукатурке желтые пятна. Чтобы этого избежать, следует выбирать оцинкованные стержни, покрытые специальным антикоррозийным слоем. Это увеличит срок эксплуатации всего теплоизоляционного слоя. Диаметр распорного элемента составляет 4-8 мм, а дюбель выдерживает температуры в диапазоне -55°…+60°С. Максимальная несущая нагрузка составляет 750 кг.

Стандартные размеры такого крепежа составляют 200х10 мм. Обычно их используют при теплоизоляции потолков и фасадных стен, потому что они способны выдержать тяжелый облицовочный слой. К недостаткам можно отнести только появление щелей, через которые будет проходить холод.

Грибки для утепления с термоголовками являются альтернативой металлическим гвоздям. Они состоят из стального стержня, шапка которого покрыта металлом с низкой теплопроводностью. Обычно для этого применяют ударопрочный полиамид. Гвоздь полностью покрыт полимерным составом, который защищает его от влаги. Теплопроводность полиамида составляет 0,027 Вт/мк, что сопоставимо с минеральной ватой и пенопластом. Это обуславливает отсутствие мостиков холода при монтаже утеплителя. Единственным недостатком можно считать высокую цену изделия.

Дюбель может быть разной длины. На рынке представлено 3 размера:

  1. Крепеж длиной 120 мм, который используется в твердых монолитных основаниях. Он хорошо держит утеплитель на стене из бетона или полнотелого кирпича.
  2. Дюбель длиной 140 мм подходит для монтажа в рыхлый материал. Это могут быть стены из газобетона, полого кирпича, шлакоблока и др.
  3. Крепление длиной 160 мм используют для пустотелых материалов. Такой дюбель обеспечивает сцепление с внутренними частями стены, избегая пустоты.

Также существуют анкера с нарезанной резьбой, которые следует вбивать в стену. Они изготавливаются из таких материалов:

  • пластмасс;
  • металл.

Металлические дюбеля используют при монтаже утеплителя, если планируется тяжелый облицовочный слой. Пластмассовые крепежи делятся на:

  • полипропиленовые;
  • нейлоновые.

Кровельные грибки используют при монтаже мягкой черепицы, рубероида, акустических плит, теплоизоляции к бетону и пр. Они состоят из:

  • шапочки диаметром 50 мм;
  • стеклопластикового стержня;
  • анкера.

Расчет длины дюбеля и схемы фиксации

Фиксация дюбеля

Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:

  • L – конечный результат расчетов;
  • H – толщина утеплителя;
  • K – толщина штукатурки или клея, на который крепится теплоизоляция;
  • I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
  • W – запас с расчетом на кривизну стены.

Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.

Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.

Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.

Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.

Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

  • по рядам;
  • пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

Как установить дюбеля?

Разметка стены

После этого приступают к установке дюбелей. Сначала производят разметку. С помощью перфоратора сверлят отверстия в стене через утеплитель, в которые будут вставляться крепежи. Выбирают сверло диаметром 10 мм и делают отверстие нужной глубины. Она должна быть на 10-15 мм больше длины гильзы соответствующей марки дюбеля.

Важно контролировать горизонтальное положение инструмента, чтобы не оказалось, что дюбель становится наискось и одна сторона торчит над поверхностью. Чтобы все они были одинакового заглубления, на сверле делают маркер с помощью изоляционной ленты. Диаметр отверстия должен быть такой, чтобы анкер без усилий проходил в него. В противном случае он может погнуться и сломаться. Полученные отверстия прочищают сжатым воздухом.

Следующим этапом проводят непосредственное крепление пенопласта к стене дюбелями. В отверстия вставляются пластиковые зонтики. Шляпку следует немного утопить в теплоизоляции, чтобы она не выступала над поверхностью. Поскольку у пенопласта или минеральной ваты плотность низкая, можно это сделать нажатием руки или легким постукиванием молотка.

Затем в зонтик вставляют стержень до упора. Остальную часть забивают молотком так, чтобы шляпка была на одном уровне с пенопластом. Если используются пластиковые стержни, нельзя прилагать слишком большие усилия. Это может привести к деформации гвоздя. Если используются дюбеля из стеклопластика, то он вставляется в отверстие в собранном виде.

Последним этапом является заделка дюбелей. По окончании работ можно увидеть достаточно глубокие отверстия, в которых остаются шляпки. Чтобы при последующих облицовочных работах на их месте не возникали пустоты, отверстия нужно заделать клеевой смесью с помощью малярного шпателя. Ровность поверхности проверяют уровнем или угольником. После установки дюбелей производится оштукатуривание поверхности или установка навесного фасада.

Большинство современных крепежей изготовлены из морозостойкого и ударопрочного полипропилена, поэтому монтаж возможен при низких температурах. Они не будут трескаться или ломаться.

Дюбеля для теплоизоляции Пеноплэкс

Дюбеля для теплоизоляции, так называемые парашюты или тарельчатые дюбеля – это элементы точечного крепежа утеплителя к основанию. Они идеально подходят для монтажа фасадной минеральной ваты, пенопласта и пенополистирола. Являются неотъемлемой частью системы утепления фасада здания, без них не обойтись.

Строение дюбеля, а именно плоская широкая головка, которая имеет сходство с тарелкой (отсюда и еще одно название дюбель тарельчатый) обеспечивает плотную фиксацию теплоизоляции к основанию. Места крепления дюбелями остаются незаметными. При этом дюбель не утопает в теплоизоляционных материалах, а ровно держится на поверхности.

Выбор дюбеля в зависимости от материала

В зависимости от тяжести утепляемых конструкций, материалов и высотности для дюбелей применяются металлические либо пластиковые стержни (гвозди).

Дюбель для теплоизоляции со стержнем из металла предназначен для тех случаев, когда для утепления используются более тяжеловесные материалы. Прочность металла обеспечивает плотный и долговечный крепеж. При применении дюбеля с металлическим стержнем рекомендуется использовать термоголовку, для того, чтобы избежать потери термоизоляционных свойств и коррозии.

Если же используются теплоизоляционные материалы с небольшим весом, то можно обойтись вставкой из пластика. Пластиковый стержень для дюбеля подходит как для крепления сплошных плит, так и для отделочных материалов с внутренними пустотами.

Размеры дюбелей

Дюбеля для теплоизоляции бывают следующих размеров: 10х90, 10х100, 10х110, 10х120, 10х140, 10х160, 10х180, 10х200, 10х220, 10х260, 10х300 с различной фасовкой по 400, 500, 1000 штук, как с пластиковым гвоздем (IZO) так и металлическим оцинкованным гвоздем (IZM), а также с термоголовкой (IZL-T) и современный фасадный стеклопластиковый гвоздь (IZS).

Как правильно выбрать длину дюбеля

Правильный выбор длины дюбеля для теплоизоляции осуществляется по формуле: толщина утеплителя + толщина клея + длина распорной части крепежа (минимум 40 мм) + отклонения фасада от вертикали.

Как установить дюбеля

Дюбель фасадный устанавливается просто и быстро. Монтаж дюбелей начинается с разметки утеплителя. После этого на отмеченных участках делаются отверстия диаметром 10 мм. Затем в отверстия вставляется дюбель, утеплитель плотно прижимается к основанию, далее вставляется металлический или пластиковый стержень и забивается молотком.

Для того чтобы утепление фасада было качественным и прослужило долго, рекомендуется использовать дюбеля, так как теплоизоляционные плиты в зависимости от марки и состава ведут себя по-разному. Прочное крепление стройматериалов к утеплителю обеспечит отличный микроклимат внутри помещений.

В прайсе указана розничная цена. Для уточнения оптовой цены звоните +7 (911) 734-38-79, или оставьте заявку на ОБРАТНЫЙ ЗВОНОК.

Дюбель для теплоизоляции, дюбель-гвоздь для крепления утеплителя в Минске

  • Главная
  • »

  • Виды пластиковых дюбелей
  • »

  • Дюбель для крепления теплоизоляции



Варианты использования:













Качественный монтаж утеплителя – гарантия комфорта в доме. Специальный дюбель для теплоизоляции применяется с целью надежной сквозной фиксации фасадных утеплителей различных типов и плотности.

Его используют для крепления минеральной ваты, пенополистирола, полиуретана и других утеплительных материалов к основам из кирпича, камня, бетона, газосиликатных блоков и т.д. Продуманная конструкция дюбеля-гвоздя для теплоизоляции и простота его установки позволяют сэкономить время и деньги, повысить энергоэффективность утепления.



 Доступные размеры дюбелей для теплоизоляции представлены в таблице:














Размер дюбеля Размер манжеты Мин. глубина крепления Полезная длина Количество в упаковке
10х90мм 60мм 50мм 40-50мм 250шт
10х120мм 60мм 50мм 60-70мм 250шт
10х140мм 60мм 50мм 80-90мм 250шт
10х160мм 60мм 50мм 100-110мм 200шт
10х180мм 60мм 50мм 120-130мм 200шт
10х200мм 60мм 50мм 140-150мм 125шт
10х220мм 60мм 50мм 160-170мм 125шт
10х240мм 60мм 50мм 180-190мм 125шт
10х260мм 60мм 50мм 200-210мм 125шт
10х300мм 60мм 50мм 240-250мм 100шт



Каким может быть дюбель для крепления теплоизоляции

Конструкция крепежа для работ с фасадным утеплителем выделяется наличием широкой головки (на фото) – «зонтика», «гриба» или «тарелки», как ее еще называют. Она призвана обеспечить плотный прижим утеплителя (стандартный диаметр диска – 60 мм). Тарельчатый дюбель для надежного крепления теплоизоляции изготавливается из прочнейшего морозостойкого полипропилена.





В зависимости от того, из какого материала выполнен гвоздь, выделяют два типа фасадного крепежа.



  • Дюбель для крепления теплоизоляции с пластиковым гвоздем обладает низкой теплопроводностью, мало весит, обеспечивает целостность утеплителя при монтаже, дешевле по цене. Но крепление тяжелого утеплителя к пористому материалу (например, к газобетону) требует большей прочности.
  • Фасадный дюбель для утеплителя с металлическим стержнем (гвоздем) прочнее. Способен выдерживать нагрузки до 450 кг. Но металлический крепеж обладает большой теплопроводностью и подвержен коррозии. Чтобы избежать утечек тепла, шляпку гвоздя покрывают полиамидной термоголовкой. Длина элемента – от 60 мм.



Выбираем и монтируем дюбель-гвоздь для теплоизоляции: 3 совета



Компания «Полимеркрепеж» производит и реализует фасадные дюбели различных типов и размеров. Чтобы сделать удачный выбор, воспользуйтесь консультациями наших специалистов или предложенными правилами.



  1. Чтобы рассчитать среднее количество дюбель-гвоздей, необходимых для крепежа утепления, умножьте общую площадь фасада на 6 (из расчета 6 дюбелей на 1 м2).
  2. Чтобы подобрать оптимальную длину распорного элемента, воспользуйтесь формулой: L = H + I + K +W. Это сумма толщины утеплителя (H), величины углубления в материал (I, минимум 4,5 см), толщины клеевого или штукатурного слоя (K) и ориентировочного запаса (W).
  3. Монтаж производите после полного высыхания клеевого раствора. Для сверления используйте бур 10 мм. Если дюбель-гвоздь для утеплителя имеет минимальную глубину 50 мм, высверливайте отверстие на 10 мм глубже. Гвоздь забивается молотком в отверстие с дюбелем или вкручивается шуруповертом в зависимости от свойств материала основы.

Для уточнения цен Вы можете оставить сообщение

схема, размеры, расход на м2, цены

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

  1. Классификация грибков
  2. Критерии выбора
  3. Технология монтажа
  4. Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Расценки

Бренд Основа D шай-бы, мм Р-ры крепежа, мм Мате-риалы корпуса Гвоздь Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep Бетон, камень, кирпич, газосиликат 60 10×100 Полипропилен 2,5
То же, с термоголовкой 16×100 Полипро-пилен Сталь с покрытием из белого цинка 9
С металлическим гвоздем 12×100 5,6
Koelner с металлическим гвоздем и термоголовкой 10×200 Сталь с покрытием из желтого цинка 14
Дожимная манжета Рондоль Дерево 50 1,5
Телескопический крепеж Технониколь с саморезом Несущее основание кровли: профлист, бетон, дерево 10×200 Высокоп-рочный полимер Используется с металлическими саморезами Технониколь 8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Дюбель для крепления теплоизоляции



Фасадные работы в большинстве случаев включают в себя утепление стен. Для этого вида работ используются различные утеплители, как из твердых материалов, так и из мягких. Чтобы выполнить работы по утеплению стен необходимо правильно подобрать дюбель для крепления теплоизоляции. Суть у всех крепежей для утеплителей одна и та же, но для разных материалов и поверхностей дюбеля отличаются.









Дюбеля для крепления утеплителя



Для монтажа всех видов теплоизоляционных материалов используются специальные грибки для крепления утеплителя. Дюбель тарельчатый, как его еще называют, способен удерживать даже мягкий и подвергающийся деформациям утеплитель. Монтировать такой крепеж для утеплителя можно на ровные поверхности из таких материалов как бетон, блок, кирпич, газобетон, пенобетон и даже строительный камень.


Дюбеля для крепления теплоизоляции имеют специальную конструкцию шляпки, выполненную из шероховатого материала и имеющую конусообразные отверстия для надёжной фиксации. Благодаря такому крепежу утеплитель прижимается к поверхности довольно плотно. Также качественное крепление обеспечивает трехсекционная расклинивающаяся часть, которая распирается в две или три стороны и благодаря этому пластиковый дюбель практически невозможно вынуть из отверстия в стене.


Читайте также: Как выполнять сверление больших отверстий в бетоне


Дюбеля, используемые для крепления теплоизоляции, изготавливаются из полиэтилена низкого давления, а распорный стержень — гвоздь для дюбеля выполнены из полиамида со стеклонаполнением и стали соответственно. При этом данный крепеж практически не подвержен коррозии и позволяет сохранять тепло. Тарельчатые дюбеля надёжны, долговечны и прослужат немалое количество времени, не теряя своих свойств.



Тарельчатый дюбель для теплоизоляции



Дюбель для крепления теплоизоляции состоит из шляпки и анкерного элемента, который также называют гильзой. Гвоздь, предназначенный для анкерного элемента, может быть изготовлен из пластика или из оцинкованного металла.


Одним из основных видов тарельчатых дюбелей является пластмассовый, который бывает нейлоновым и полипропиленовым. Дюбеля из нейлона могут крепиться на различные поверхности: полнотелые, пустотелые и даже деревянные.


Также существуют грибки для утеплителя, состоящие из металла. Цена на них выше, чем на пластмассовые дюбеля, но по сравнению с дешовым крепёжом, они выдерживают большие нагрузки. Металлические дюбеля для пенопласта и других утеплителей обладает антикоррозийными свойствами, благодаря покрытию из цинка, что делает теплоизоляцию всего дома более надёжной и долговечной. Основным назначением таких дюбелей считается крепление к конструкциям, состоящим тонких стен или имеющим пустоты.


В строительстве регулярно используются — строительные пистолеты для дюбелей и гвоздей



Размеры тарельчатых дюбелей для теплоизоляции



В нижеприведённой таблице указаны самые распространённые размеры тарельчатых дюбелей.















Диаметр


Длина


10


80


10


90


10


100


10


110


10


120


10


140


10


160


10


180


10


200


10


220


10


260


10


300


На сегодняшний день существует большой выбор дюбелей для крепления теплоизоляции для различных поверхностей и утеплителей. Производят такой крепеж в основном в Китае, России, Польше и Германии.



Расход дюбелей на м2 утепления фасада

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

  1. Классификация грибков
  2. Критерии выбора
  3. Технология монтажа
  4. Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Расценки

Бренд Основа D шай-бы, мм Р-ры крепежа, мм Мате-риалы корпуса Гвоздь Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep Бетон, камень, кирпич, газосиликат 60 10×100 Полипропилен 2,5
То же, с термоголовкой 16×100 Полипро-пилен Сталь с покрытием из белого цинка 9
С металлическим гвоздем 12×100 5,6
Koelner с металлическим гвоздем и термоголовкой 10×200 Сталь с покрытием из желтого цинка 14
Дожимная манжета Рондоль Дерево 50 1,5
Телескопический крепеж Технониколь с саморезом Несущее основание кровли: профлист, бетон, дерево 10×200 Высокоп-рочный полимер Используется с металлическими саморезами Технониколь 8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

  • Главная
  • Полезные статьи
  • Как рассчитать количество дюбелей

Первостепенной задачей для каждого, кто занимается подготовкой дома к круглогодичному проживанию и утеплением, является выбор креплений для теплоизоляции. При условии правильного выбора крепеж поможет надолго забыть о расходе тепла и быть уверенным в плотном прилегании теплоизоляции к фасаду. В остальных случаях изделия просто не смогут надежно зафиксировать утеплитель.

В зависимости от вида материала, используемого в качестве утеплителя, для крепления могут использоваться следующие разновидности изделий:

  • Специальный дюбель-гвоздь на основе пластика. Крепежи этого типа характеризуются минимальными показателями теплопроводности. За счет пластикового исполнения гвоздя, изделия имеют малый вес и сохраняют целостность теплоизоляции во время утепления здания. При этом, цена дюбель-гвоздей значительно ниже в сравнении с альтернативными крепежами. Дюбель монтажный с пластиковым гвоздем хорошо проявляет себя при креплении утеплителя малого веса.
  • Фасадный дюбель для быстрого монтажа с металлическим гвоздем. Дюбель монтажный для крепления теплоизоляции обладает большей прочностью. Максимальная величина нагрузок, которые выдерживает этот тип крепления составляет до 450-ти килограммов. Единственными минусами является большая теплопроводность и необходимость защиты от коррозии. Фасадный дюбель-гвоздь этого типа подходит в том числе для работы с тяжелым утеплителем и пористым материалом стен.

Пластмассовые дюбели делятся на нейлоновые и полипропиленовые. Первые используются при монтаже теплоизоляции к полнотелым, пустотелым и древесным материалам. Это универсальный вариант крепежа. Полипропиленовые дюбели выдерживают гораздо большую нагрузку до 750 килограммов в среднем. Они обладают большей прочностью.

Как рассчитать количество дюбелей и их длину?

Правильный расчет длины гарантирует максимальную прочность крепления для утеплителя. В случае использования тарельчатых грибов, получить оптимальную величину стержня можно с помощью следующей формулы:

L = E + H + R +V.

Под маркировкой Е подразумевается длина распора стержня на дюбеле. Н – представляет собой толщину утеплителя. R – это толщина слоя клея, если утеплитель будет дополнительно приклеиваться к поверхности. В свою очередь V определяет отклонение от вертикальной плоскости. Минимальная толщина распора, как правило, составляет от 45 миллиметров и более.

Расчет дюбелей для крепления утеплителя на один м2 осуществляется с учетом веса теплоизоляции. Например, для утеплителя типа пеноплекса, на 1 м2 уйдет всего 4 грибка, тогда как для базальтовой ваты понадобится в 1,5 раза больше. Формула расчета выглядит следующим образом:

W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).

Не забывайте про запас. Минимум 6 штук дюбелей должны находиться под рукой на случай утери или поломки крепежа. При утеплении углов количество требуемых дюбель гвоздей увеличивается. Таким образом, «резерв» должен составлять минимум 12 штук.

Фасадные строительные полиэтиленовые дюбели служат для фиксации теплоизоляционных плит при утеплении сооружений, стены которых выполнены из различных материалов, в том числе кирпича и бетона разных марок. Их используют при монтаже вентилируемых фасадов, утеплении «мокрых» штукатурных фасадов, для выполнения качественного монтажа всевозможных систем утепления.

Применение

Применяются термоизоляционные дюбели для сквозного монтажа разных изоляционных материалов к:

  • строительному природному камню;
  • бетону;
  • газобетону;
  • пустотелым панелям.

Для выполнения монтажных работ на зданиях высотой менее 8 м специальные разрешения не потребуются.

Термоизоляционный дюбель для крепления теплоизоляции изготавливается из имеющего высокое качество полиэтилена высокого давления. Применяемые при их изготовлении конструктивные решения и материалы способны исключить влияние температур на прочность крепления, выполненного с помощью теплоизоляционных дюбелей. Параметры прочности изделий соответствуют значениям нормативных европейских стандартов ISO 2001.

Дюбель имеет широкую головку с коническими отверстиями и способен хорошо удержитать минеральный утеплитель, имея длинную зону расклинивания, он дает отличные показатели несущей нагрузки. Оригинальные технические решения используемые при изготовлении крепежных изделий способствуют упрощению работы с ними и служат гарантией прочности выполненных креплений.

Устройство и схема крепления

Из особенностей конструкции термоизоляционного дюбеля следует отметить его крепежную систему, состоящую из распорного дюбеля, оснащенного прижимным диском и гвоздя, имеющего специальную головку. Его диск имеет в диаметре 60 мм, его поверхность несколько шероховата.

Наличие технологических отверстий обеспечивает надежную фиксацию теплоизоляции к поверхности основания. Форма распорной зоны имеет оптимальную трехсекционную конструкцию, что исключает возможность вытягивания дюбеля из отверстия и обеспечивает надежность крепления.

Крепеж — это тарельчатый забивной дюбель с оцинкованным гвоздем или пластмассовым гвоздем. Применяется он для механического крепежа изоляционного материала при выполнении различных решений фасадных систем, в частности при монтаже «мокрых» и вентилируемых фасадов.

Схема крепления дюбеля

Область применения забивного строительного дюбеля — крепеж теплоизоляционных и облицовочных материалов при выполнении работ по утеплению стен пенополистиролом из бетона и кирпича, а также стенами, выполненными из других материалов.

Для выполнения монтажных работ средний расход дюбелей на 1 кв. м составит приблизительно 5-6 шт. Точное их количество необходимое для монтажа производится расчетным путем.

Для качественного выполнения крепежа теплоизоляционных материалов к стенам, подверженным высокому риску неблагоприятного воздействия атмосферных условий можно использовать качественные дюбели «ОМАХ» с металлическим или пластиковым гвоздем.

Утеплитель – материал неплотный, пористый, и, как правило, мягкий. В результате закрепляют его специфически: враспорку, на клей. Однако при достаточно объемных строительных работах необходимо использовать специальный крепеж – дюбель для утеплителя.

Особенности выбора дюбеля для утеплителя

Теплоизоляция – материал неоднородный, и, как правило, многослойный. Удерживать его силой трения, как это происходит в плотном материале невозможно. Кроме того, при креплении необходимо беспокоиться о его целостности, особенно в тех случаях, когда утеплитель комбинируется с гидроизоляцией и пароизоляцией.

О дюбелях-зонтиках для крепления фасадного утеплителя расскажет это видео:

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

  1. дюбель для фасадной теплоизоляции и утепления стен;
  2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

  • гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
  • головка в виде прижимного диска – составляет единое целое с дюбелем;
  • стержень – при забивании распирает гильзу.

По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

  • Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
  • Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

  • Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
  • Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

  • Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
  • Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

  • Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
  • Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
  • Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

Используется:

  • оцинкованная сталь – с толщиной цинка не менее 6 мкм;
  • нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

  • дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
  • пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
  • пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Параметры

Статьи ГОСТ, регламентирующей пластмассовые дюбели для утепления, не существует. Однако требования к материалу полиамид для строительных дюбелей применяются, и в ГОСТ точно указано, какой марки пластик можно использовать и для каких климатических зон.

Отличается крепеж большой длиной: ведь дюбель должен углубляться в стену через немаленький слой теплоизоляции.

Остальные же размеры варьируются очень мало:

  • величина шляпки колеблется от 45 до 90 мм в диаметре;
  • на пластике встречается только 2 диаметра стержня – 8 и 10 мм;
  • длина изделия колеблется от 40 до 400 мм.

Несущая способность зависит от прочности крепежа и материала стены. Нагрузка колеблется от 0,3 кН до 23 кН.

10*80 2 10*90 15
10*90 2,5 10*120 16,75
10*100 6 10*140 20
10*120 8 10*160 32,2
10*140 9,8 10*180 44,5
10*160 11, 25 10*200 57,5
10*180 13,8 10*220 62
10*200 14,5 10*260 81,3
10*300 105,5

Про крепление плит утеплителя тарельчатыми дюбелями читайте ниже.

Монтаж

Особенности крепления определяются характеристиками материала. Теплоизолятор в большинстве случаев используется в виде панелей или листов. Такой материал фиксируется по правилам, что следует учитывать и при расчетах, и при утеплении.

Про расход дюбелей на 1м2 утеплителя читайте ниже.

Расчет дюбелей

Особенность расчетов состоит в том, что здесь несущая нагрузка не имеет решающего значения. Вес утеплителя оказывается величиной менее важной по сравнению с его толщиной и рыхлостью, а также по сравнению с характером стены или потолка. В паспорте изделия, конечно, указывается нагрузка на вырыв, но на практике она учитывается при выборе соответствующей длины изделия.

  • Длина – крайне важная характеристика, поскольку включает несколько величин: толщину утеплителя, толщину клеевого слоя или слоя паро- и гидроизоляции, или всего вместе, величину отклонения от вертикали и минимально допустимую величину заглубления в материал. Причем последняя указывается для каждого материала – плотного бетона, ячеистого, пустотелого кирпича и так далее. Все эти параметры обязательно указываются в сертификате, и на них нужно обратить самое пристальное внимание.
  • Диаметр шляпки – здесь рекомендации более приблизительны: чем более рыхлый, легкий материал используется, тем больше должен быть диаметр шляпки. Для пенопласта, например, можно выбирать изделия с минимальными головками. Для крепления минваты на потолке понадобятся диски крупные.
  • Количество дюбелей определяется не столько весом утеплителя, сколько удерживать 5 крепежей: 4 в углах, 1 в центре.
  • Если утеплитель монтируется на фасаде, где к нагрузке на вырыв добавляется ветровая нагрузка, креплений должно быть больше. На углах здания панель фиксируется не менее чем 6 дюбелями – расположены двумя параллельными рядами, при высоте здания до 20 м панели крепят из расчета 7 шт. на 1 кв. м – расположены двумя рядами и 1 в центре. Если здание выше 20 м, то утеплитель закрепляют из расчета 9 шт. на 1 кв. м.

Технология

Фиксация теплоизолятора проводится на промежуточном этапе монтажа. Некоторая сложность его состоит в том, что все нюансы крепежа необходимо учесть заранее. Например, если потолок, к которому позднее закрепится дюбель, покрыт штукатуркой, необходимо увеличить длину заглубления, особенно если штукатурка не новая, или же удалить ее вовсе.

  1. Утеплитель фиксируется на поверхности с помощью клея – пенопласт, пенополиуретан, или враспорку в каркасные ячейки – минвата.
  2. На панелях отмечают места крепления. Затем высверливают отверстия под крепеж прямо через утеплитель. Глубина отверстия в базовой поверхности должна быть на 10–15 мм больше расчетной.
  3. В отличие от обычных случаев здесь прочистить отверстие возможности нет. А если дюбель не заглубится в материал на достаточную глубину, удерживать даже теплоизолятор он не будет.
  4. Дюбель вставляют в отверстие, тарельчатая головка должно несколько прижимать материал.
  5. Затем, если он есть, в дюбель вбивают распорный гвоздь. Головка гвоздя закрывается колпачком, если используются гвозди с термоголовками.

Предпочтительнее для крепления выбирать места стыков, тем самым снижая общее количество щелей и отверстий. Кроме того, особенно при фасадных работах, рекомендуется после монтажа проклеить стыки алюминиевым армирующим скотчем.

Цены на тарельчатый дюбель (гриб, грибок, гвоздь) для крепления утеплителя даны ниже.

Дюбель-гвозди для теплоизоляции

Цена на работу и материалы

Теплоизоляция – непременная часть строительных и большинства ремонтных работ. Так что потребность в тарельчатом дюбеле для теплоизоляции всегда высока и от сезона не зависит. Выпускают изделия множество известных компаний.

  • Fischer – наверное, невозможно назвать такое крепежное изделие, которое не производила бы эта немецкая компания. Пластиковые дюбели обойдутся в 10–11 р. за шт. Крепеж из нейлоновой гильзы и гвоздя из оцинкованной желтопассивированной стали – в 13–37 р. за шт.
  • Mungo все возможные виды крепежа, в том числе и тарельчатый дюбель. Пластиковый вариант стоит от 6,6 до 14,3 р. за шт, вариант со стержнем из оцинкованной стали – от 9,8 до 18 р. за шт.
  • Koelner – известный на российском рынке польский изготовитель выпускает разного вида крепеж для теплоизоляции. Пластиковый крепеж для фасадной теплоизоляции стоит от 12 до 15 р. за шт. Вариант для кровельной теплоизоляции – телескопический, обойдется в 10–13 р. за шт.
  • Тех-КРЕП – российская компания, предлагающая крепеж для пустотелых и полнотелых материалов. Тарельчатый дюбель из полиамида с базальтопластиковым стержнем стоит от 8,8 до 14 р. за шт.

Дюбель для теплоизоляции – непременный участник работ по утеплению здания. Крепеж очень прост в обращении, не создает нагрузку и обеспечивает надежную фиксацию теплоизоляцию материала.

Как правильно крепить теплоизоляцию к стенам при помощи дюбелей, расскажет видео ниже:

Понравилась статья? Поделитесь с друзьями в социальных сетях:

И подписывайтесь на обновления сайта в Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Дюбель металлический для крепления изоляции с длинной зоной сопротивления

Название продукта

Дюбель металлический для крепления изоляции с длинной зоной сопротивления

  • дюбель полиэтиленовый
  • штифт стальной, оцинкованный
  • Показатель Диаметр бурения.(мм) Мин. глубина заделки Упаковка

    EAN

    ДЕТСКИЙ — 10 х 160

    10

    80

    300 шт.

    56102626
    ДЕТСКИЙ — 10 х 180

    10

    80

    200 шт.

    56102633
    ДЕТСКИЙ — 10 х 200

    10

    80

    200 шт.

    56102640
    ДЕТСКИЙ — 10 х 220

    10

    80

    200 шт.

    56102657
    ДЕТСКИЙ — 10 х 240

    10

    80

    200 шт.

    56102664
    ДЕТСКИЙ — 10 х 260

    10

    80

    100 шт

    56102671
    ДЕТСКИЙ — 10 х 280

    10

    80

    100 шт

    56102688
    ДЕТСКИЙ — 10 х 300

    10

    80

    100 шт

    56102695
  • для крепления изоляции к строительным материалам, таким как: обычный бетон C20 / 25, полнотелый керамический кирпич класса 15, глиняный блок с отверстиями класса 15, силикатный блок с отверстиями класса 15, вариант ячеистого бетона 600
  • Закрепление плит теплоизоляции

    Установка дюбелей должна производиться при температуре ≥ 0 ° С.Глубина просверленных отверстий должна быть не менее чем на 10 мм больше, чем глубина установки дюбеля в основание, которая на его стороне должна быть не менее 35 мм. Старые штукатурки и керамические покрытия, на которые выполняется установка системы теплоизоляции, нельзя рассматривать как достаточную несущую основу для дюбелей. Это следует учитывать при расчете длины (l) используемых дюбелей. Он получается из суммы глубины установки дюбеля в основание (h ef ), толщины клеевого слоя и ненесущих покрытий (t tol ) и толщины теплоизоляционного слоя ( h D ).

    Установка дюбелей выполняется обязательно через клеем слоем после достаточного отверждения клея ( не менее 24 h ). При использовании полиуретанового клея для приклеивания плит теплоизоляции установку дюбелей можно начинать через 2 часа после приклеивания плиты. Установленные дюбели должны плотно стоять и прижимать теплоизоляционную плиту. Штифты, застрявшие в неустойчивом положении, необходимо удалить и установить заново.

    При установке дюбелей под на на арматуру сетку их гвозди следует забивать до конца, пока они не сравняются с самой чашкой — для защиты дюбеля от проникновения влаги внутрь. . При таком способе монтажа чашка дюбеля должна быть слегка утоплена в теплоизоляционную плиту, так чтобы она образовывала с ней одну плоскость. Слишком глубоко забитая чаша дюбеля приводит к локальному увеличению толщины штукатурки, которая при увлажнении из-за более длительного времени высыхания приводит к образованию видимого отпечатка (темного пятна) на фасаде.

    Чтобы установленные дюбели не приводили к образованию мостиков холода и не влияли на эффективность теплоизоляции, следует использовать только качественные дюбели с коэффициентом теплопередачи точки ≤ 0,002 Вт / К. При использовании дюбелей с коэффициентом больше этого, помимо тепловых потерь, на фасаде образуются стойкие светлые пятна размером с чашки дюбелей.

    Этого эффекта можно избежать, если установить дюбеля глубже в слой теплоизоляции так, чтобы его чашка была вкопана в него примерно на 20 мм, а образовавшееся отверстие можно было закрыть крышкой из изоляционного материала.Установленные таким образом дюбели маркируются как термо-дюбели. Более чем 10-летняя практика показывает, что до сих пор не известно ни одного случая образования отпечатков фасада при использовании термоупоров (эффект леопарда).

    Фасад с яркими пятнами от дюбелей с большим коэффициентом точечной теплоотдачи

    Установка термошипа

    При забивании дюбелей через армированную штукатурку после установки их чашки необходимо оштукатурить, чтобы они были полностью закрыты без скопления на них штукатурки.

    В системах, установленных на шплинты, механическое крепление осуществляется с помощью горизонтальных несущих шплинтов, закрепленных на основании сертифицированными фасадными дюбелями толщиной 16 мм. При установке шин следует обращать внимание на то, чтобы они не перекручивались, а расстояние между фиксирующими дюбелями не превышало 30 см. Дополнительное крепление панелей теплоизоляции к основанию осуществляется обвязкой и анкеровкой желоба сертифицированными дюбелями с диаметром чашки 60 мм.Монтаж дюбелей производится под армирующую сетку.

    Монтаж и фиксация плит теплоизоляции с помощью шплинтов

    Количество дюбелей, необходимых для восприятия нагрузок, воздействующих на систему теплоизоляции (особенно с всасыванием), зависит от несущей способности части дюбеля, закрепленной в основании, грузоподъемности чашки дюбеля, толщину теплоизоляционной плиты, размещение дюбеля к хрякам (в стыках между досками или в самих досках).

    Несущая часть дюбеля, закрепленная в основании, определяет так называемый класс нагрузки дюбеля (в кН). Расположение, количество дюбелей и место их установки определяют Класс сопротивления всасыванию системы (кН / м2).

    В следующей таблице указаны способы установки дюбелей, их размещение и, следовательно, класс нагрузки дюбелей и класс сопротивления всасыванию системы.

    Связанные темы

    • Что нужно знать о внутренней теплоизоляции

      Какие проблемы вызывает внутренняя теплоизоляция и на что обращать внимание? Подробнее…

    • Что представляет собой пассивный дом

      Что представляет собой концепция пассивного дома и критерии, которым он должен соответствовать? подробнее …

    • Подготовка основания под укладку системы теплоизоляции

      Как подготовить основание для нанесения системы теплоизоляции? подробнее …

    • Крепление теплоизоляционных плит

      Как закрепить теплоизоляционные плиты на основании? более…

    • Основные теплотехнические параметры и термины

      Какие наиболее важные переменные и термины необходимы для определения теплопотерь и каково их значение в строительстве? подробнее …

    Крепежные дюбеля для стен Thermomaster D

    Крепежные дюбели для стеновых домов Thermomaster D | Кровельные материалы JJ

    Магазин не будет работать корректно, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript.

    Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    Код продукта

    AF-DOWEL-THERM-DC

    Из

    14,00 фунтов стерлингов

    Вкл. НДС
    16,80 фунтов стерлингов

    • Предназначен для забивания конструкции
    • Коробка 250 шт.

    Дюбели для крепления к стене Thermomaster D

    Wallbarn предлагает ряд креплений и анкеров, подходящих для различных целей.Эти прочные и долговечные изделия призваны помочь установщикам создать надежные крепления при укладке листового материала на горизонтальную или вертикальную поверхность. Они подходят для крепления изоляционных плит, гипсокартона, многослойных и пластиковых мембран к дереву и каменной кладке.

    Фиксирующие и анкерные штифты состоят из полипропиленовой втулки или оболочки со встроенным круглым фланцем / шайбой вокруг верхней части. Есть отдельный штифт, также сделанный из пластика, который вставляется в ножны, чтобы проникнуть в конструкцию.

    Wallbarn предлагает три диапазона: «D», «D Plus» и «D H». Каждый диапазон имеет разные характеристики прочности и анкеровки; Это означает, что для разных приложений можно использовать разные коды. Пользователи должны ознакомиться с техническими данными, приведенными ниже, чтобы убедиться, что выбранный продукт соответствует прочности и глубине анкеровки, требуемым для проекта, и превышает их.

    При креплении изоляционных плит к вертикальной плоскости рекомендуется устанавливать 8-12 штук на м².

    Это стандартный продукт для крепления анкеров, предлагаемый Wallbarn. Он предназначен для забивания в конструкцию.

    Он состоит из пластмассовой втулки или оболочки с круглым фланцем / шайбой вокруг верхней части. Есть отдельный штифт, также сделанный из пластика, который вбивается в ножны для фиксации.

    Диаметр гильзы 10мм. Он продается в полных коробках по 250 штук.

    БЕСПЛАТНАЯ ДОСТАВКА на крышные окна и аксессуары при заказе от 50 фунтов стерлингов (за исключением)

    Все остальные расходы на доставку зависят от веса и местоположения. Для расчета стоимости доставки добавьте товары в корзину.

    При небольшом количестве продуктовых линеек от конкретных производителей, перечисленных ниже, поставщику будет взиматься дополнительная плата за доставку.


    Доставка на следующий день возможна для заказов товаров, находящихся на складе, если они размещены до 14:00

    Доставка осуществляется с 8:00 до 18:00. Сроки доставки действительны только в будние дни.


    Доставка окон в Англию, Уэльс и большую часть Шотландии:

    Стоимость корзины Цена (£)
    0–50 фунтов стерлингов £ 9.95
    Более 50 фунтов стерлингов Бесплатная доставка

    Доставка окон на Нормандские острова, Шотландское нагорье, Северная Ирландия, остров Мэн

    (почтовые индексы IV, HS, KA27-28, KW, PA20-49, PA60-78, Ph27-26, Ph40-44, Ph59-50, ZE, AB)

    Стоимость корзины Цена (£)
    0–249 фунтов стерлингов £ 20
    Более 250 фунтов стерлингов £ 50

    К сожалению, мы не можем предложить услуги в этих регионах для заказов весом более 126 кг, но, пожалуйста, позвоните нам, и мы постараемся организовать доставку на ваш заказ, если это необходимо.


    Стоимость доставки поставщиком

    Обратите внимание на следующие доплаты поставщика за доставку:

    Ariel Plastics = 25,00 £

    Britmet Tileform = 35,00 £

    свинцовых продуктов (заказы до 250 кг) = 50,00 £

    Черепица Marley Eternit (заказы под поддон) = 75,00 £

    Защитное покрытие Marley Eternit (за исключением) = 50,00 £

    Редленд = 100,00 £

    Palram = 25,00 £

    Пожалуйста, позвоните нам, если вы не уверены.

    Мы также нашли для вас эти продукты

    {{/ thumbnail_url}}

    {{{_highlightResult.name.value}}}

    {{#categories_without_path}}
    в {{{category_without_path}}}
    {{/ category_without_path}}

    {{# _highlightResult.color}}
    {{# _highlightResult.color.value}}

    {{#categories_without_path}} | {{/ category_without_path}}
    Цвет: {{{_highlightResult.color.value}}}

    {{/_highlightResult.color.value}}
    {{/_highlightResult.color}}

    {{price.GBP.default_formated}}

    {{# price.GBP.default_original_formated}}

    {{price.GBP.default_original_formated}}

    {{/price.GBP.default_original_formated}}
    {{#цена.GBP.default_tier_formated}}

    От {{price.GBP.default_tier_formated}}

    {{/price.GBP.default_tier_formated}}

    Мармоксовые дюбеля | Insulation Express

    Заказы и доставка

    Бесплатная доставка, если ваш заказ превышает 500 фунтов стерлингов без НДС. За заказы на сумму от 200 до 300 фунтов стерлингов без НДС будет взиматься плата за доставку в размере 50 фунтов стерлингов без НДС. За заказы на сумму от 300 до 500 фунтов стерлингов без НДС будет взиматься плата за доставку в размере 25 фунтов стерлингов без НДС.В связи с повышенным спросом на транспорт мы не можем принимать заказы на сумму менее 200 фунтов стерлингов без НДС

    .

    При заказе онлайн вы можете указать дату доставки, однако мы не сможем указать время доставки в этот день.

    ♦ Обратите внимание на то, что у нас есть ряд крупных транспортных средств, в том числе сочлененных, которые могут использоваться для доставки. Сообщите нам в комментариях к вашему заказу, если доступ к адресу доставки ограничен.

    ♦ Из-за правил страхования сотрудники службы доставки не могут входить в частные дома.Доставка будет по возможности до края адреса доставки. Получатель продуктов несет ответственность за любой дополнительный подъем после доставки. Помните, что изоляционные материалы могут быть громоздкими и / или тяжелыми.

    ♦ Водителю-курьеру потребуется подпись для подтверждения получения товара.

    † К сожалению, мы, Insulation Express, не можем осуществлять доставку в Высокогорье и острова Великобритании.Однако мы будем рады доставить его в транспортно-экспедиторскую компанию от вашего имени.

    Заказы и доставка
    Бесплатная доставка, если ваш заказ превышает 300 фунтов стерлингов, включая НДС. Заказы на сумму от 240 до 300 фунтов стерлингов облагаются налогом на доставку в размере 36 фунтов стерлингов, включая НДС. Заказы на сумму менее 240 фунтов стерлингов мы не принимаем.
    При заказе онлайн вы можете указать дату доставки, однако мы не сможем указать время доставки в этот день.
    ♦ Обратите внимание, что у нас есть ряд крупных транспортных средств, в том числе сочлененных, которые могут использоваться для доставки.Сообщите нам в комментариях к вашему заказу, если доступ к адресу доставки ограничен.
    ♦ В соответствии с правилами страхования сотрудники службы доставки не могут входить в частные дома. Доставка будет по возможности до края адреса доставки. Получатель продуктов несет ответственность за любой дополнительный подъем после доставки. Помните, что изоляционные материалы могут быть громоздкими и / или тяжелыми.
    ♦ Водителю-курьеру потребуется подпись для подтверждения получения товара.† К сожалению, мы, Insulation Express, не можем осуществлять доставку в Высокогорье и острова Великобритании. Однако мы будем рады доставить его в транспортно-экспедиторскую компанию от вашего имени.

    Молотковый дюбель Sto Uez-s 8/60

    Выписка

    Лист технических данных 04878
    страница 1/4
    Sto Hammer Dowel UEZ-S 8/60 (Sto-Schlagdübel UEZ-S 8/60 = EJOT ejotherm NT U) Анкер для изоляционных плит для систем утепления наружных стен код продукта арт.
    длина
    04878-001 04878-002 04878-003 04878-004 04878-005 04878-006 04878-007 04878-015 04878-016 04878-017 04878-018
    бетон, кирпичная кладка категорий использования A, B, C толщина изоляции анкеровки *)
    95 мм 115 мм 135 мм 155 мм 175 мм 195 мм 215 мм 235 мм 255 мм 275 мм 295 мм
    25 мм 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм
    40/50 60/70 80/90 100/110 120/130 140/150 160/170 180/190 200/210 220/230 240/250
    Ред.INT.EN / 001 / 09.2009
    газированный, светлый. категории использования бетона D, E толщина изоляции анкеровки *) —

    диаметр шайбы
    упаковка [шт.]
    60 мм 60 мм 60 мм 60 мм 60 мм 60 мм 60 мм 60 мм 60 мм 60 мм 60 мм
    100 100 100 100 100 100 100 100 100 100 100
    *) Толщина изоляции (ремонт) = длина дюбеля — клей 10 мм — старая штукатурка 20 мм — глубина анкеровки. Новые здания без старого слоя рендеринга: возьмите следующий меньший тип.
    Описание материала • Анкер с шайбой в соотв. согласно ETAG 014 (молотковый дюбель), для крепления изоляционных плит (системы изоляции наружных стен) • Корпус дюбеля из полиэтилена PE-HD • Гвоздь из оцинкованной стали • Гвоздь с пластиковым покрытием (для минимизации точечного теплового моста) • Предварительно собранный использует классический
    Варио
    Минеральная



    Клетка
    Керамика
    Ventec
    Рино
    • Для (дополнительного) крепления изоляционных плит (пенополистирол, минеральная вата и т. Д.): StoTherm Classic, Vario, Mineral — системы наружного утепления — клей + дюбели • Строительные материалы стен: бетон, полнотелая кирпичная кладка, пустотелая кирпичная кладка и т. Д.(кроме, например, газобетона) Категории использования согласно ETA: A, B, C Протоколы испытаний, разрешения, сертификаты • Европейский технический допуск: ETA-05/0009; DIBt — Deutsches Institut für Bautechnik в Берлине • Техническое разрешение на использование в качестве строительного материала в Германии: Z-21.2-1788; DIBt — Deutsches Institut für Bautechnik в Берлине
    Цвет корпуса дюбеля натуральный белый
    Лист технических данных 04878
    страница 2/4
    Sto Hammer Dowel UEZ-S 8/60 (Sto-Schlagdübel UEZ-S 8/60 = EJOT ejotherm NT U) Анкер для изоляционных плит для систем утепления внешних стен
    Ред.INT.EN / 001 / 09.2009
    Заявка • • • •
    Дюбель Hammerdrive Диаметр отверстия 8 мм Минимальная глубина анкеровки в устойчивом основании = длина расширения Длина дюбеля ≥ толщина изоляции + толщина клея + толщина старой ненесущей штукатурки + глубина анкеровки • Расход: В соответствии с статической необходимостью и растягивающей нагрузкой на дюбель. См. Техническое одобрение системы изоляции внешних стен StoTherm Classic, Vario и Mineral ≥ 6 шт. / М². Характеристическая стойкость к растягивающим нагрузкам Стеновой конструкционный материал
    Стандарт
    Бетон C 12/15 Бетон C 16/20 — C 50/60 Полнотелый глиняный кирпич ≥ Mz 12 Полнотелый силикатный кирпич ≥ KS 12 Полнобетонные блоки из легкого бетона ≥ V 4 Глиняный кирпич с вертикальной перфорацией ≥ HLz 12 Кирпич силикатный перфорированный ≥ KSL 12 Пустотные блоки из легкого бетона ≥ Hbl 2 Бетон из легкого заполнителя ≥ LAC 4 Газобетон автоклавного твердения P2 — P7 Глиняный кирпич с вертикальной перфорацией Hlz
    EN 206-1 EN 206-1 DIN 105 DIN 106 DIN 18152 DIN 105-1 DIN 106 DIN 18 151 EN 1520 DIN 4165 ÖNORM B6124
    Европейский технический сертификат ETA-05/0009
    Нормативные нагрузки (сопротивление растяжению) [кН / дюбель] 1,20 1,20 1,50 1,50 0,50 0,90 1,50 0,50 —- 0,75
    Более подробная информация: см. ETA-05/0009, приложение 4.
    Особые примечания Версия №INT.EN / 001 Срок действия: 08.09.2009 Использование, четко не описанное в данном техническом паспорте, разрешается только после консультации со Sto AG. Информация и данные служат для обеспечения нормальной цели приложения и нормальной пригодности приложения. Этот лист технических данных действителен за пределами Германии, во всех странах, где нет дочерней компании Sto. Sto AG Ehrenbachstrasse 1 D-79780 Stühlingen Германия Телефон: +49 7744 57-1131 Факс: +49 7744 57-2131 Электронная почта: [электронная почта защищена] Интернет: www.sto.com
    Лист технических данных 04878
    страница 3/4
    Sto Hammer Dowel UEZ-S 8/60 (Sto-Schlagdübel UEZ-S 8/60 = EJOT ejotherm NT U) Анкер для изоляционных плит для систем утепления внешних стен
    Ред.INT.EN / 001 / 09.2009
    Sto по всему миру: Австрия Sto Ges.m.b.H. 9500 Филлах
    Бельгия Sto nv / sa 1730 Asse
    Чешская Республика Sto s.r.o. 251 70 Добреёвице
    Danmark Sto Danmark A / S 2650 Видовре
    Финляндия Sto Finexter Oy 01730 Вантаа
    France Sto S.A.S. 95870 Безонов
    Германия Sto AG 79780 Stühlingen
    Венгрия Sto Épitöanyag Kft. 2330 Дунахарасти
    Италия Sto Italia s.r.l. 50053 Эмполи (FI)
    Нидерланды Sto Isoned bv 4004 KD Tiel
    Norway Sto Norge A / S 0664 Осло
    Польша Sto-ispo Sp. z o.o. 03-872 Варшава
    Россия ooo Sto Россия 119180 Москва
    Испания Sto Ibérica S.L. 08302 Mataró
    Швеция Sto Scandinavia AB 582 77 Linköping
    Швейцария Sto AG 8172 Niederglatt
    Соединенное Королевство Sto Ltd. Glasgow G52 4TG
    China Shanghai Sto Ltd. Шанхай 200001
    Malaysia Sto SEA Sdn. Bhd.81750 Masai, Джохор
    Сингапур Sto SEA Pte Ltd Сингапур 575625
    USA Sto Corp. Атланта, Джорджия 30331
    Лист технических данных 04878
    стр. 4/4
    Sto Hammer Dowel UEZ-S 8/60 (Sto-Schlagdübel UEZ-S 8/60 = EJOT ejotherm NT U) Анкер для изоляционных плит для систем утепления наружных стен. плита из минерального волокна 80 x 62,5 см) Дюбеля / м²
    Ред.INT.EN / 001 / 09.2009

    IDMR Металлический изоляционный дюбель — Изоляция потолка

    IDMR Металлический изоляционный дюбель — Изоляция потолка — Hilti United Kingdom

    Перейти к основному содержанию

    Hilti

    Наведите курсор на картинку для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на картинку для увеличения.

    Щелкните изображение для увеличения.

    Щелкните изображение для увеличения.

    Новый продукт

    Стандарт

    Артикул # r1163.

    Экономичный изоляционный анкер из нержавеющей стали для крепления изоляционных материалов, когда требуется устойчивость к коррозии и огню

    • Основные материалы: Каменная кладка (сплошная), Каменная кладка (пустотелая), Бетон (прочный)
    • Принцип работы: Ударный анкер
    • Диаметр сверла: 8 мм

    Больше технических данных

    Обзор

    Функции и приложения

    Характеристики

    • Огнестойкий крепеж из стали А2 для изоляционных материалов толщиной до 150 мм.

    • Устанавливается просто забиванием

    • Универсальность — подходит для использования со всеми стандартными изоляционными материалами

    • Изоляционные пластины доступны для мягкого изоляционного материала

    Приложения

    • Крепления изоляции с требованиями к коррозии и огнестойкости

    Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

    Хотите стать онлайн-клиентом?
    Зарегистрируйтесь, чтобы создать учетную запись сейчас.

    Зарегистрируйтесь сейчас

    Не можете войти в систему или забыли пароль?

    Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

    Нужна помощь? Связаться с нами

    Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

    Хотите стать онлайн-клиентом?
    Зарегистрируйтесь, чтобы создать учетную запись сейчас.

    Зарегистрируйтесь сейчас

    Выберите следующий шаг для продолжения

    Ошибка входа

    К сожалению, мы не можем войти в систему.
    Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

    Обновление количества

    Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

    Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

    НОВОСТИ НА HILTI.CO.UK? Смотрите индивидуальные цены и делайте покупки 24/7 Зарегистрируйтесь сейчас

    Строительные материалы — Строительные материалы

    Строительные материалы — Строительные материалы | Wickes

    перейти к содержанию
    Перейти в меню навигации

    Мой аккаунт

    Войдите или зарегистрируйтесь

    Wickes имеет репутацию поставщика высококачественной древесины для торговли.Выбирайте из нашего широкого ассортимента пиломатериалов из хвойных пород, сушеных в печи, пропиленных пиломатериалов и пиломатериалов для изготовления карнизов.

    Wickes предлагает широкий выбор цемента, строительного раствора и заполнителей. Наша гарантированная смесь известкового раствора, цементы и заполнители уже смешаны и могут быть использованы немедленно. В дополнение к нашему собственному бренду, у нас также есть проверенные бренды, такие как Blue Circle, Hanson и Setcrete.Сохраняйте тепло и энергоэффективность в вашем доме круглый год с помощью нашей теплоизоляции, сохраняя тепло зимой и сохраняя прохладу, когда выходит солнце.

    Нужна помощь в утеплении чердака? Взгляните на наше удобное руководство по проекту Loft Project

    .

    Wickes предлагает высококачественные материалы для штукатурки, в том числе гипс, гипсокартон и ковинг.Наш широкий ассортимент продукции поможет вам в любых штукатурных работах своими руками.

    Выбирайте из широкого ассортимента высококачественных кровельных материалов в Wickes. Наша продукция включает войлок, гидроизоляцию, черепицу и листовую кровлю.

    Отремонтируйте и замените существующие водосточные и дренажные системы на Wickes.Выбирайте из стилей, включая системы водосточных желобов Roundline, Squareline и Mini-Fit. Наш ассортимент дренажных систем включает как подземный дренаж, так и канальный дренаж

    .

    Чтобы получить качественные и доступные молдинги, покупайте в Wickes прямо сейчас. Наш обширный ассортимент предварительно вырезанных деревянных карнизов для интерьера включает плинтусы, архитравы, дюбели и квадранты.

    Сэкономьте на профессиональной облицовке в Wickes.Благодаря большому выбору ПВХ и деревянной облицовки, Wickes может поставить качественную облицовку для любителей и ремесленников. Наш универсальный выбор облицовки подходит для различных проектов — от пластиковых панелей для ванных комнат до панелей, подходящих для наружного применения.

    Кирпичи, блоки и перемычки Wickes бывают разной плотности и стилей. Выбирайте из широкого ассортимента бетонных блоков, инженерных кирпичей и перемычек по доступным ценам.Наша линейка водо- и влагозащищенных материалов включает гидроизоляционные покрытия и мембраны, а также влагонепроницаемые жидкости для защиты стен, потолка и пола.

    Наш ассортимент фасадов и софитов поможет вам заменить старые деревянные софиты и фасады и завершить ваш проект профессиональной отделкой. В наш ассортимент входят фасции, софиты, заглушки, отделочные элементы, стыковые элементы, вентиляторы и крепежные детали.

    Ассортимент оборудования и металлоконструкций Wickes включает в себя крепежные блоки и уголки, подвесы для балок, кирпичные шпалы и деревянные кронштейны. У нас также есть выбор кирпичных галстуков.

    Защитная пленка Wickes предназначена для временного нейтрализации погодных условий с использованием такого продукта, как брезент.Он также может защитить от возможных повреждений во время строительных работ в виде пылевых листов.

    Наши серии обеспечивают профессиональную отделку с превосходной непрозрачностью и долговечностью.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
