выбор оптимального механизма и схема подключения.
Производители магнитных замков обычно прилагают к своей продукции инструкцию, в которой изображена схема подключения магнитного замка. Сейчас такие устройства пользуются большой популярностью, устанавливаются в подъезды, офисы, промышленные предприятия, частные дома. Замок может использоваться с домофоном и даже без него, что удешевит схему и упростит подключение замка.
Выбор электромагнитного замка
Чтобы выбрать подходящий замок, нужно знать условия эксплуатации устройства, учитывать требования к безопасности и дизайну. Категории замков:
-
замки делятся по усилию удержания, диапазон составляет от 100 до 1000 кг. Для открытия легкой двери вам нужно подобрать вариант с усилием удержания до 150 кг. Для тяжелой металлической двери подойдет усиленная модель, способная выдержать до тонны; -
корпус изделия должен обеспечивать сохранность магнита, поэтому лучше выбрать модели никелевые или оцинкованные; -
определиться с рабочей температурой изделия, различной для внутренних и внешних дверей.
Также магнитные замки делятся на устройства одностороннего открытия и двухстороннего открытия:
-
Магнитные замки с односторонним открытием используются на предприятиях, где требуется постоянное присутствие рабочего персонала. В этом случае оператор, принимающий вызов по домофону, решает, стоит ли впускать посетителя. Эта схема подключения магнитного замка самая надежная, замок и домофон выступают отдельными элементами этой схемы. -
Вариант с двухсторонним открытием применяется, если необходимо открывать дверь магнитным ключом или бесконтактной картой. В этом случае необходимо применение контроллера, содержащий в памяти коды карточек или ключей. В последнее время удобно применять универсальный контроллер. Его размещают в герметичной распределительной коробке возле самой двери, контакт вызывной панели соединяется с кнопкой выхода. Замыкание контактов контроллер расценивает как нажатие кнопки открытия. Эта схема подключения магнитного замка требует профессиональных навыков при установке, так как неправильное подключение может вывести из строя систему замка.
Эта схема подключения магнитного замка требует профессиональных навыков при установке, так как неправильное подключение может вывести из строя систему замка.
Подключение магнитного замка
Монтаж механической части устройства выполняется как установка обычного замка. Затруднение может вызвать прокладка питающих проводов и подключение к системе управления. Для установки магнитного замка необходимо:
-
изучить инструкцию по установке и подключению; -
установить механическую часть замка; -
установить считыватель и кнопку выхода.

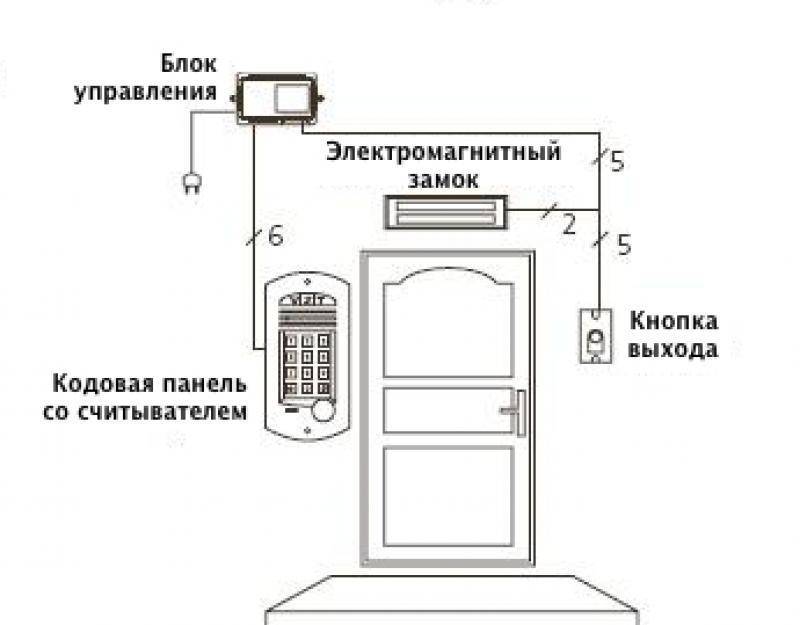

Схема подключения магнитного замка предусматривает размещение считывателя поближе к замку, а кнопку выхода – на дверном коробе. Провода считывающего устройства специалисты рекомендуют качественно спрятать.
Далее нужно:
-
изучить порядок подключения замка к контроллеру; -
проложить кабель от замка к контролеру; -
смонтировать все элементы схемы, контакты питания нужно подсоединить в последнюю очередь, чтобы избежать короткого замыкания; -
подключить механизм к электропитанию; -
при отключенном от питания замке установить контроллер и опять подключить питание; -
настроить электромагнитный замок.
Рекомендации специалистов
При подключении магнитных замков следует учесть следующие особенности:
-
контроллер заблаговременно необходимо поместить в пакетик, чтобы на него не попала влага; -
после установки замка нужно проверить состояние пластины и проверять прочность удерживания пластинами замка; -
если контролер выполнен как отдельное устройство, нужно изготовить мастер-ключ для кодирования карточек пользователей.
Магнитный замок — простой способ сделать свое жилье или офис неприступной крепостью. Его можно устанавливать на входные двери, межкомнатные, дверцы шкафов. Механизмы могут работать без ремонта двести тысяч циклов. Если вы хотите установить механизм дома, схема подключения магнитного замка поможет вам выполнить монтаж без ошибок, а если у вас нет опыта выполнения таких работ – обращайтесь в нашу организацию.
К списку статей раздела
Электромагнитный замок с карточками и брелками
от 12 000 ₽
Заказать
Узнать больше
Электромагнитный замок с видеодомофоном
от 26 500 ₽
Заказать
Узнать больше
Электромагнитный замок по отпечатку пальца
от 19 900 ₽
Заказать
Узнать больше
Электромагнитные замки для дверей
Купить электромагнитные замки для установки на дверь или в мебель в Москве можно в интернет-магазине Техническая лаборатория.
Этот тип запирающих устройств получил широкое распространение, так как хорошо подходит к установке на все виды дверей: металлические, деревянные, пластиковые. Существуют компактные модели для мебели, используемые в витринах магазинов, ящиках офисных столов и шкафчиках для переодевания в фитнес-центрах.
Преимущества электромагнитных замков
Простая и надежная конструкция
Благодаря надежности, установка электромагнитного замка рекомендуется в подъездах. Движущихся частей в нем нет. Ток, проходящий по обмотке катушки, нагревает её. лёд не образуется, металлические детали не примерзают.
При неаккуратном закрытии двери электромагнит не повреждается и не теряет своей работоспособности. Тонких и хрупких деталей в нем нет.
Простое подключение электромагнитного замка и легкий монтаж
В некоторых случаях для установки нужен только обычный шуруповерт. Нет проблем с точным соблюдением зазоров, минимальное влияние имеют перекосы при монтаже.
На эффективной работе электромагнита небольшие погрешности при установке практически не сказывается.
Универсальность
Сфера применения этого типа запирающих устройств практически не ограничена. Нужно только подобрать силу удержания, соответствующую массе двери, выбрать необходимый кронштейн для монтажа.
Производители представляют широкий выбор габаритов электромагнитных замков, позволяющим установить их как на тяжёлую входную дверь, так и в небольшие ящики шкафов или офисных столов.
Нормально открытый тип
При отключении питания то в катушке пропадает и якорь не удерживается. Дверь открыта и не создает проблем при эвакуации людей из здания.
Если необходимо обеспечить удержание якоря и при отсутствии напряжения в сети, установите блок бесперебойного питания на 12 или 24 В.
Простая интеграция со СКУД
В некоторых электромагнитных замках автономный контроллер СКУД можно спрятать прямо в корпусе. Почти всегда это можно сделать в моделях, предназначенных для подъездных дверей.
Контроллеры небольшие, особенно, если речь идёт о компактном Z5-R – простом и универсальном, к которому можно подключить кнопку выхода, считыватель карт или кодовую панель.
Схема подключения электромагнитного замка к контроллеру СКУД выглядит примерно следующим образом.
Удобно управлять этим типом запирающих устройств с вызывной панели видеодомофона. Комплект домофона с электромагнитным замком можно установить на калитку или ворота.
Электромагнитные замки: выбор Технической лаборатории
Перечисленные ниже модели закрывают 95% случаев, где пригодится надежный электромагнитный замок.
- SL-150C отличается малыми габаритами, что позволяет использовать его в торговых витринах, мебели и легких межкомнатных дверях.
- Ml-180K с силой удержания до 180 кг. Подойдёт для межкомнатных дверей из дерева и пластика. Поставляются в двух вариантах: с планкой и уголком. Доступен в 2-х цветах: серый и коричневый.
Доступен в 2-х цветах: серый и коричневый.
- Китайский электромагнитный замок с доступной ценой и удержанием до 280 кг. Недорогое и достаточно долговечное решение для подъезда.
- ML-295K также поставляется в двух цветах серый и коричневый. Водозащита обеспечена на базовом уровне. В комплекте идёт уголок, удобный для установки на подъездные двери. Уголок имеет маленькие симметричные плечи. Если они кажутся неудобными для конкретной ситуации, закажите планку, она доступна как опция.
- Олевс M1-400. У этого замка самый богатый выбор расцветок корпуса. Большое удерживающее усилие до 400 кг, удобный уголок для установки. Единственный минус для применения в подъездных и уличных дверях – низкий уровень влагозащиты.Мороза Олэвс M1-400 не боится, как и все запирающие устройства этого типа.
- ОЛЕВС м2-400 отличается от предыдущей модели наличием отсека с клеммной колодкой с достаточным местом под контроллер СКУД. Это несколько увеличивает цену электромагнитного замка М2-400, но позволяет сделать монтаж удобнее и надежнее.
- Для тяжёлых дверей можно посоветовать электромагнитный замок на 450 — 500 кг одного из российских производителей. Например, ML-194 Б/Э. Выбирать лучше устройство в литом корпусе. Почти на всех моделях с таким удерживающим усилием есть отсек для контроллера. Большой и крепкий уголок надежнее алюминиевого китайца с аналогичным удержанием до 500 кг.
Это несколько увеличивает цену электромагнитного замка М2-400, но позволяет сделать монтаж удобнее и надежнее.
Кабели контроля доступа и схема проводки
Типы кабелей контроля доступа
Низковольтные кабели контроля доступа
Настройка новой системы контроля доступа не должна быть сложной, но часто можно немного заблудиться по пути, особенно когда дело доходит до понимания кабелей и проводов, которые поставляются с вашим оборудованием.
Вскоре вы можете запутаться еще больше, чем когда начинали процесс. От различных типов проводов до конкретных типов реализации системы — всегда есть что-то новое, что можно узнать об этом процессе. Вместо того, чтобы возиться с установкой или пытаться исправить все самостоятельно, прочитайте этот список, чтобы убедиться, что ваша установка не представляет сложности.
Качество выбранного кабеля сильно влияет на качество вашей системы контроля доступа.
Нет ничего хуже, чем старый провод, который в какой-то момент обрывается, и после диагностики замка, оборудования контроля доступа и звонков различным поставщикам вы обнаружите, что замок просто не получает питания.
Вот краткий обзор кабеля низкого напряжения и кабеля для передачи данных:
*Бонусное обновление*: Сначала мы поговорим о метании Композитный кабель для контроля доступа — в основном это универсальный кабель, разработанный специально для контроля доступа.
Это означает, что вам нужно будет проложить только один кабель , и все!
Композитный кабель контроля доступа
Поперечное сечение композитного кабеля контроля доступа: Источник
Типичная система контроля доступа будет иметь следующие четыре основных компонента: считыватель карт/клавиатура, дверной контакт, запрос на выход
и устройство питания замка. подключение. Что делает этот композитный кабель, так это просто
Вот как это будет выглядеть с установкой двери:
Установка двери с композитным кабелем
Базовый кабель питания низкого напряжения для контроля доступа управление: витая пара.
Это называется калибр 18/2.
Провод калибра 18/2
Провод низкого напряжения калибра 18/2 для питания замков
Первое число означает толщину кабеля — в нашем случае это будет калибр 18 (толщина). Толщина является наиболее важным фактором, влияющим на длину кабеля и силу тока.
/2 означает, что в этом кабеле доступна 1 пара кабеля. Вот почему вы также называете этот кабель двухжильным кабелем.
Кабель 18/2 обычно используется для питания замков, таких как электрические защелки.
Обзор кабелей низкого напряжения
Какие кабели вы используете для каких целей? В традиционных системах доступа это будет следующая разбивка:
18/2
Кабель калибра 18 – 2-жильный по цене ~ 40 долларов США за 500 футов для: питания электронного замка – кабель, который мы описали выше
18/6
Является 6-жильным кабелем калибра 18 по цене ~ 275 долларов США за 500 футов для: питания и связи считывателя бейджей.
Обычно его называют 6-жильным кабелем, который обычно используется для подключения считывателей к контроллерам в устаревших моделях. системы.
22/4
Является 22-жильным 4-жильным кабелем по цене ~ 75 долларов США за 500 футов для кнопок запроса на выход / PIR — 4-жильным кабелем 22-го калибра. Кабели PIR толще, поскольку они обычно проходят к потолку или дальше. В отличие от стандартных кабелей Ethernet, длина которых ограничена 100 метрами, этот тип кабеля может прокладываться на очень большие расстояния.
24/2
Калибр A 24 — 2-жильный кабель по цене ~ 60 долларов США за 500 футов для дверной защелки, магнитного замка или электрической защелки на больших расстояниях
Сетевой кабель — CAT6 для устройств IP и POE
Кабель CAT6 для IP-устройств Считыватели PoE
Считыватель Kisi: Cat6 от считывателя к сетевому коммутатору.
Схема подключения системы контроля доступа к двери
Ниже показано, как подключить систему контроля доступа:
- Кабели CAT6 соединяют считыватели и контроллеры с интернет-коммутатором.
- Питание подается на дверной замок и контроллер Kisi Pro.
Схема подключения Kisi
Схема подключения магнитного замка
Подобно приведенной выше схеме системы контроля доступа к двери, схема подключения магнитного замка опирается на несколько простых основ: электроснабжение, выключатели и, конечно же, замки. Магнитные замки, также называемые магнитными замками или сокращенно maglocks, полагаются на постоянный поток электричества, чтобы оставаться закрытыми.
Когда эта сила отключается, магнит, по сути, выключается, отпирая замок и позволяя двери свободно открываться. Это запускается считывателями, которые предоставили доступ держателю карты, представившему свой бейдж. Отпереть дверь будет так же просто, как приложить свой телефон или другие учетные данные к считывателю рядом с вашей дверью. Поток электричества прерывается только на определенное время, и по истечении этого периода магниты снова притягиваются друг к другу с такой силой, что дверь невозможно открыть.
Чтобы правильно подключить магнитный замок, убедитесь, что вы подключили кабели CAT6 к считывателям и контроллерам, которые, в свою очередь, подключены к интернет-коммутатору. Питание должно быть подано на дверной замок и контроллер Kisi Pro, которые работают, чтобы держать магнитный замок включенным, как указано выше. Эти источники питания должны быть отделены друг от друга и должны быть подключены к аварийному резервному источнику питания для защиты от отключений.
См. схему подключения магнитного замка ниже, чтобы убедиться, что вы правильно подключили систему контроля доступа.
Ключевые выводы
Несмотря на то, что процесс кажется трудным или утомительным, подключение вашей системы контроля доступа не составит труда, если вы правильно начнете работу. В конце концов, важно убедиться, что вы использовали правильные типы проводов и что вы установили два отдельных источника питания для вашего контроллера Kisi Pro и вашего замка. Также крайне важно протестировать вашу систему после установки — лучше знать о любых потенциальных проблемах, прежде чем они станут серьезной проблемой для безопасности вашего объекта. С помощью руководств Kisi вы сможете начать использовать свою новую систему контроля доступа в кратчайшие сроки.
Если вы хотите узнать больше о Киси, вы можете найти дополнительную информацию здесь.
Установка системы контроля доступа | Электропроводка и работа
— Реклама —
В этой статье описывается базовая установка системы контроля доступа к дверям с использованием RFID и пароля. Системы контроля доступа позволяют входить или выходить из помещения только уполномоченным лицам.
Система контроля доступа может включать замки, турникеты, биометрические считыватели, считыватели распознавания лиц, считыватели RFID, шлагбаумы и т. д.
Необходимые детали
Материалы, необходимые для этой системы контроля доступа, включают:
- Магнитный замок с монтажным кронштейном (замок отказоустойчивого типа)
- Адаптер питания постоянного тока или импульсный источник питания (SMPS) (12 В, 3 А)
- Считыватель контроля доступа
- Кнопка выхода
- Соединительные провода (Cat 6 или медные провода, по мере необходимости)
Схема подключения системы контроля доступа
— Реклама —
Блок-схема системы контроля доступа показана на рис.
1. Она построена на основе магнитного замка с монтажными кронштейнами, 12В SMPS/адаптера для питания, устройства контроля доступа, кнопки выхода, RFID-меток. , кабели.
Рис. 1 Схема подключения системы контроля доступа
Он включает в себя 3- и 6-контактные разъемы, а также 3- и 6-жильные кабели для подключения устройства контроля доступа. Полная схема подключения по проекту показана на рис. 2.
Рис. 2: Схема подключения системы контроля доступа
Соединения цепи реле
Давайте рассмотрим концепцию реле перед фактической установкой. Реле (см. рис. 3) имеет три контакта: NO, NC и COM, которые обычно называют нормально разомкнутыми, нормально замкнутыми и общим выводом соответственно.
COM обычно остается подключенным к клемме NC. Когда реле активировано, клемма COM соединяется с клеммой NO, отделяясь от клеммы NC.
Большинство считывателей, кнопок и замков для контроля доступа имеют встроенную релейную цепь для необходимых подключений.
Рис. 3: Соединения реле
Устройство контроля доступа
Устройство контроля доступа и магнитный замок являются основными компонентами, необходимыми для установки. Автономное устройство контроля доступа (номер модели SA32-E), используемое в этом проекте, показано на рис. 4.
Это бесконтактный считыватель смарт-карт RFID и устройство проверки пароля. Он поддерживает три режима проверки (только RFID-карта, только PIN-код и карта и PIN-код) для обеспечения максимальной безопасности и гибкости.
С одним релейным выходом (дополнительно) и кнопочным (низким) выходом, одним портом для дверной кнопки и одним портом для дверного звонка устройство является простым, но эффективным для использования в жилых домах, офисах и других общественных помещениях.
Рис. 4: Устройство контроля доступа на основе RFID
Когда магнитный замок напрямую подключен к источнику питания +12 В и заземлению (GND) через клеммы, замок работает нормально (то есть дверь остается запертой).
Обратите внимание, что существует два основных типа магнитных замков: отказоустойчивые и отказоустойчивые.
Блокирующее устройство с защитой от сбоев блокируется при отключении питания.
Запорные устройства повышенной безопасности блокируются при включении питания и разблокируются при отключении питания. В этом проекте используется отказоустойчивое запирающее устройство.
Устройство запирания должно быть сконфигурировано таким образом, чтобы, если человек использует метку RFID (или биометрическую) для открытия двери, замок должен открыться, а затем автоматически закрыться через несколько секунд, чтобы избежать задней двери. Для этого нам понадобится схема реле.
Большинство биометрических устройств или считывателей контроля доступа предварительно оснащены релейной схемой на борту. Схема спроектирована таким образом, что шина GND от источника питания/адаптера подключается через клеммы NC и COM считывателя и кнопку выхода.
Постоянный ток +12 В от адаптера или SMPS подключается непосредственно к электромагнитному замку, как показано на блок-схеме (см. рис. 1).
Большинство магнитных замков и считывателей контроля доступа предварительно оснащены таймерами задержки времени запирания и отпирания. Как правило, на печатной плате находятся предустановки, которые можно настроить для блокировки или разблокировки временных задержек.
Система контроля доступа к двери работает
Когда предварительно зарегистрированный пользователь или уполномоченное лицо пытается открыть дверь с помощью метки RFID (карты), пароля или биометрических данных, схема реле активируется, а терминал COM отключается от Терминал NC на некоторое время. То есть клемма COM подключается к клемме NO.
Таким образом, питание 12 В постоянного тока отключается от магнитного замка на несколько секунд (в зависимости от установленной временной задержки). Таким образом, магнитный замок разблокируется при отключении питания.
Это действие позволяет открыть дверь.
Опять же, когда пользователь нажимает кнопку выхода, реле активируется и принудительно подключает COM к клемме NO. От магнитного замка отключается питание и он разблокируется, а дверь снова открывается.
Как правило, устройство контроля доступа должно быть установлено возле двери снаружи помещения, а кнопка выхода должна быть установлена возле двери, но внутри помещения. Электромагнитный замок, устанавливаемый на стеклянную дверь, показан на рис. 5.
Рис. 5: Установка электромагнитного замка на стеклянную дверь
Некоторые кнопки выхода имеют встроенную схему реле, которая должна иметь внешний источник питания. В этом случае предпочтительнее использовать источник питания 12 В, 3 А.
Контроль доступа к RFID-карте
Здесь приведены некоторые сведения о RFID-карте/метке. Каждая карта/метка RFID имеет уникальный номер. Когда метка проходит через считыватель RFID, система контроля доступа предлагает вам ввести пароль.
