Установка магнитного (электромагнитного) замка в Санкт-Петербурге, цена — ЗР
Наша служба предлагает квалифицированную установку электромагнитного замка на металлическую и деревянную дверь в Санкт-Петербурге и Ленинградской области с бессрочной гарантией на качество работ. Наши мастера работают круглосуточно ежедневно во всех районах.
Вы можете купить подходящий магнитный замок или целый комплект у нас или заранее в любом магазине и заказать у нас только работу мастера.
При любом варианте мы предоставим бесплатную профессиональную консультацию по грамотному выбору.
Дополнительные работы
В случае, если вы намереваетесь просто обновить неисправный электромагнитный замок, заказав вместо него новый, то мы можем предложить провести сначала диагностику его неисправностей, а по результатам уже принять решение, заказать ремонт или все-таки замену целиком.
Если вы хотите установить замок на ветхую, несколько раз ремонтированную, аварийную дверь в состоянии после криминального взлома или вандального вскрытия сотрудниками спасательных служб, то предварительно, дополнительно к стандартному объему работ может потребоваться ремонт металлической двери (деревянной), который может включать слесарные, сварочные работы и замену фурнитуры.
Этот комплекс работ оплачивается отдельно.
Достоинства и устройство электромагнитных замков
Электромагнитные запорные устройства пользуются большим спросом уже на протяжении долгого времени. Они очень универсальны и подходят на любую дверь.
Среди достоинств электромагнитных замков можно выделить их долговечность (нет элементов, подверженных износу), небольшое потребление электроэнергии, отсутствие замочной скважины (не взломать отмычкой), высокая пропускающая способность (подойдут для людных мест), возможность модернизации с подключением домофона, обычного или биометрического считывателя, кодовой панели, радиоконтроллера с индивидуальными карманными пультами управления.
По типу монтажа и устройства выделяют два вида:

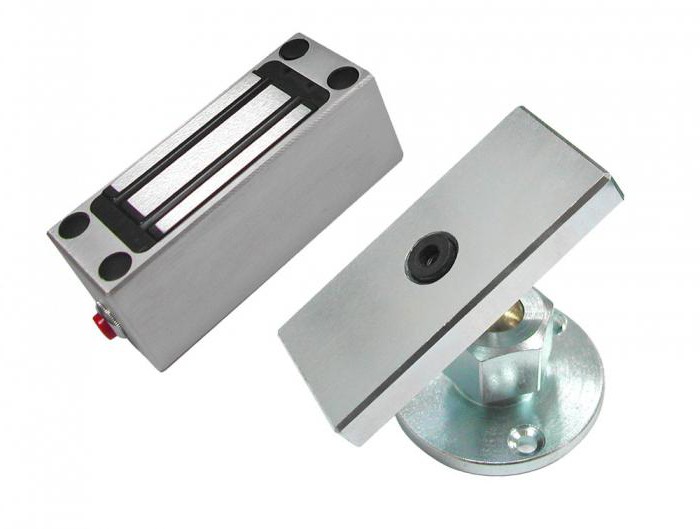

1. Накладной удерживающий электромагнитный замок: запирание двери происходит за счет того, что две металлические пластины, притягиваются друг к другу за счет магнитного поля, которое создается от электрического напряжения. Магнитная система запирания обеспечивает плотное закрытие двери под большим усилием, поэтому посторонние лица не попадут внутрь — чаще всего используется в подъездах.
Чтобы такого типа запорный механизм находился в заблокированном состоянии, ему нужна бесперебойная подача тока, поэтому на всякий случай устанавливается резервный блок питания.
2. Врезная магнито-механическая сдвиговая защелка: запорный язычок механизма сдвигается магнитом — такой вариант популярен в офисах. Чтобы такого типа запорный механизм нормально функционировал, ему тоже нужна бесперебойная подача тока, поскольку при его отсутствии он останется в заблокированном положении, поэтому резервный блок питания желателен.
Электромагнитные замки первого вида крепятся на горизонтальную или вертикальную консоль, устанавливаемую на верхнюю перекладину дверного проема так, чтобы главная часть запорного механизма оказалась в проеме и касалась вплотную ответной металлической пластины на самой двери. В этом случае запорное устройство включает в себя магнит, две металлические пластины, электропривод и крепежи, а процесс его установки выглядит следующим образом:
- разметка двери по специальному трафарету;
- просверливание отверстий заданного диаметра;
- монтаж корпуса замка;
- монтаж ведущей магнитной пластины в дверной коробке;
- монтаж ответной планки на дверном полотне;
- проведение проводов к замку;
- проверка работы запорного механизма.
Электромагнитные замки второго вида врезаются в дверное полотно как и обычные механические врезные модели. Для этого в дверном полотне с торца вырезается посадочный карман, а по бокам, в зависимости от модели, отверстия для ручек.
Типовые решения запорных систем с электромагнитным замком

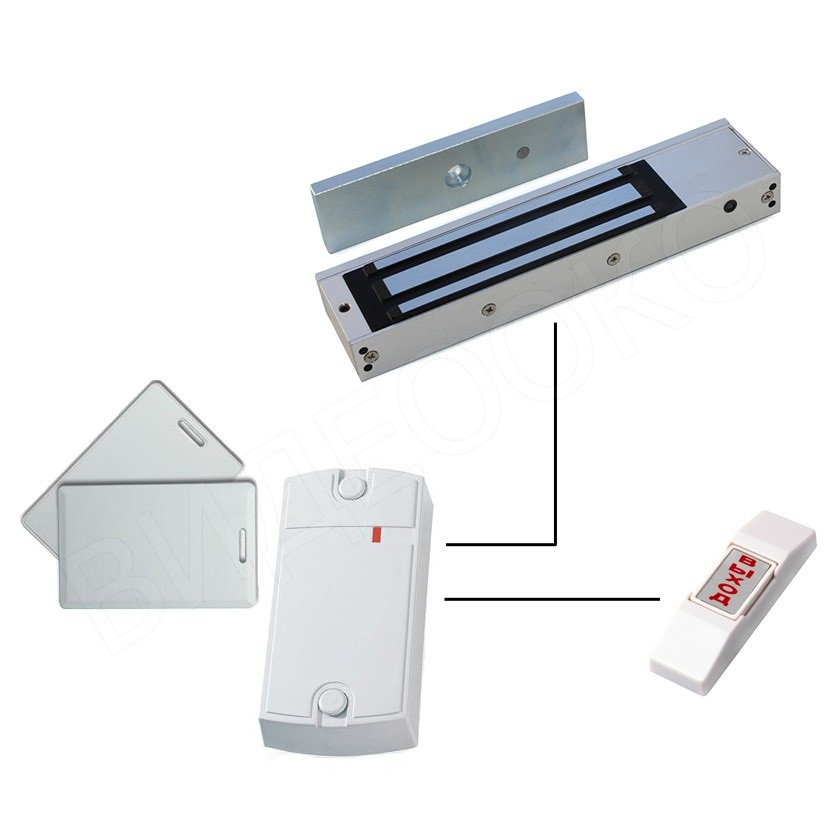

1. Электромагнитный замок со считывателем электронных ключей. Чтобы открыть его изнутри, вы нажимаете на кнопку. Снаружи он открывается при помощи магнитной карты (Prox, Em-marine) или ключом-таблеткой TouchMemory. Идеальный вариант для офисных помещений.
Установка замка с магнитной картой 10 999 р., с ключом — 9 390 р.
2. Кодовый электромагнитный замок. Он оснащен кодовой панелью. С внешней стороны отпирается набором цифрового кода, совпадающего с тем, что хранится в памяти контроллера. Изнутри — нажатием кнопки. При отсутствии электричества может работать до 8 часов. Устойчив к колебаниям температур, хорошо подойдет для дверей в подъездах.
Установка кодового электромагнитного замка — 12 290 р.
3. Электромагнитный биометрический замок. В него вмонтирован сенсорный сканер биометрических данных (отпечатки пальцев, параметры лица). Хорошо подходит для тех, кто не может по разным причинам использовать ключи или кодовые комбинации. Может быть установлен в офисе или в частном помещении.
Установка электромагнитного биометрического замка — 19 470 р.
4. Электромагнитный замок с домофоном. Имеет вызывную панель, снаружи открывается ключом-таблеткой, а изнутри — нажатием на кнопку. Этот вид удобен тем, что его можно открывать дистанционно. Посетитель обращается к абоненту системы через вызывную панель а тот открывает дверь индивидуальной кнопкой разблокировки. Самый удобный вариант — это видеодомофон, тогда абонент может видеть гостя. Сейчас популярны видеодомофоны без трубки — Hands free. Вам не нужно спешить взять трубку, когда звонят в домофон.
Установка электромагнитного замка с домофоном — 19 990 р., с видеодомофоном — от 20 390 р. до 25 000 р. (в зависимости от марки).
5. Электромагнитный замок с пультом дистанционного управления (ДУ). Имеет пульт, который посылает сигнал о разблокировке запорного механизма радиоконтроллеру. Можно дистанционно открывать дверь на расстоянии в несколько метров.
Установка электромагнитного замка с пультом ДУ — 12 780 р.
6. Комбинированный электромагнитный замок — сочетает в себе несколько считывающих или вводных устройств сразу. Такое решение будет гарантировать вам максимально высокий уровень безопасности от злоумышленников.
Цена на установку комбинированного электромагнитного замка — индивидуальна.
Установка электромагнитного замка на дверь, калитку своими руками
Содержание
- Положительные качества ЭМЗ
- Основные технические параметры
- Сила удержания дверей
- Остаточная намагниченность
- Установка электромагнитных замков на дверь
- Применение ЭМЗ в единой схеме с домофоном
- ЭМЗ на металлическую входную дверь
- ЭМЗ, оснащенные контроллером
- Отдельные модели ЭМЗ
- ML400
- ML-180K
- AL-400S
- ML 300
- ML-194K
- Bel 600 s
Относительно новым агрегатом, ограничивающим доступ посторонних лиц на частную территорию, будь-то квартира или огражденный земельный участок, является электромагнитный замок (ЭМЗ).
Принцип его работы заключается в использовании мощного электромагнита, который удерживает дверь в закрытом состоянии до тех пор, пока по его обмотке протекает ток. Возможно управление таким запирающим устройством с любого расстояния, а также полная автоматизация открытия и закрытия доступа на объект.
Положительные качества ЭМЗ
Данное оборудование имеет существенные отличия от традиционных механических агрегатов:
- небольшие размеры аппарата;
- безотказная работа;
- устойчивость к агрессивному влиянию факторов внешней среды;
- отсутствие трущихся деталей, что значительно увеличивает долговечность оборудования. Особенно это чувствуется в тех случаях, когда установлен электромагнитный замок на входную дверь, через которую каждый день проходит значительное количество людей;
- не поддаются попыткам вскрыть их при помощи отмычек;
- обеспечивают безопасность во время пожаров, поскольку, открываются автоматически при отключении электроэнергии, обеспечивая возможность людям покинуть все помещения;
- двери, на которые осуществлена установка электромагнитного замка, злоумышленнику не выйдет открыть без применения специальных мощных технических средств, поскольку он способен противостоять усилиям, достигающим нескольких сотен килограммов.
Основные технические параметры
Электромагнитный замок на дверь обладает несколькими важными характеристиками, о которых нужно знать, прежде чем приобретать его. Речь идет о силе удержания двери и остаточной намагниченности.
Сила удержания дверей
Любой агрегат такого рода имеет достаточно большую механическую нагрузку на отрыв, измеряемую в килограммах. Она обычно варьирует от 100 до 1000 кг и более. Продукция практически всех производителей имеет шаг между отдельными моделями в 50 – 100 кг.
Остаточная намагниченность
Иногда случается так, что даже дверь с отключенным замком бывает трудно открыть. Происходит это по той причине, что остаточная намагниченность электромагнитного замка, установленного на ней, слишком велика из-за нарушения производителем технологии или неправильного подбора параметров магнитного материала. В норме данный показатель не должен превышать 1,5-2 килограмма.
Установка электромагнитных замков на дверь
Монтаж данного оборудования производится в соответствии с инструкцией производителя, входящей в комплект поставки.
Обычно это делается таким образом:
- в том месте, где будет устанавливаться на дверь ответная часть замка, наклеивается трафарет;
- с внешней стороны дверного полотна просверливают отверстие диаметром в 16 мм, как это описано в инструкции, а также пару неглубоких отверстий диаметром в 8 мм с его внутренней стороны. Они понадобятся для того, чтобы зафиксировать ответную планку;
- ответная часть крепится при помощи установленного снаружи двери болта, имеющего полукруглую головку. На внутренней стороне кладется резиновая прокладка, а уже на нее устанавливается ответная часть;
- фиксация гайки производится при помощи шестигранного ключа;
- электромагнитный замок на калитку или входную дверь имеет в своем комплекте крепежную планку. Ее следует крепить в области верхнего угла коробки, применяя для этого саморезы, входящие в комплект поставки;
- сам замок следует приложить к крепежной планке и зафиксировать посредством двух шурупов, расположенных в его нижней части, используя для этого шестигранный ключ;
- схема подключения электромагнитного замка к электропитанию такова: положительный электрод соединяется с красным проводом, а отрицательный – с черным.
ВНИМАНИЕ! Устанавливая электромагнитный замок на дверь своими руками, не следует излишне сильно затягивать гайку на ответной планке, у нее должна оставаться возможность немного пружинить за счет резиновой прокладки, обеспечивая тем самым наиболее плотный контакт с магнитом!
Применение ЭМЗ в единой схеме с домофоном
Электромагнитный замок на калитку, где в набор, комплект поставки не включен домофон, может работать с этим аппаратом в единой схеме, собрать которую можно и самостоятельно. Вызывная панель монтируется на уличной стороне входных дверей. Схема подключения домофона с электромагнитным замком предполагает получение питания и передачу видео/аудио сигнала по одному и тому же комбинированному кабелю.
Установка монитора видеодомофона производится в помещении, а его питание осуществляется от сети в 220 В. Электромагнитный замок врезной или накладной монтируется на калитку, сделанную либо из дерева, либо из металла.
Его питание обеспечивается управляемыми контактами, которые расположены на вызывной панели. Собственный блок питания ЭМЗ располагается в помещении и берет энергию из бытовой электросети с напряжением в 220 В. От него до ЭМЗ проводят кабель с сечением в полквадрата, если расстояние не превышает пары десятков метров, или по полтора квадрата, если оно больше.
Схема подключения видеодомофона с электромагнитным замком:
ЭМЗ на металлическую входную дверь
Все без исключения такого рода устройства, вне зависимости от того, куда они будут устанавливаться, имеют общий принцип действия и конструкцию. Единственное, чем отличаются электромагнитные замки для металлических дверей, является их большая мощность. Учитывая прочность дверного полотна, имеет смысл применять в этом случае модели, обладающие силой удержания двери от 500 кг.
ЭМЗ, оснащенные контроллером
Автономные контроллеры применяются совместно с ЭМЗ для ограничения доступа в жилые многоквартирные дома, административные учреждения и на промышленные объекты.
Электромагнитный замок с контроллером можно использовать в единой системе с таким оборудованием:
- контактными и бесконтактными считывателями ключей;
- нормально разомкнутыми кнопками открывания замков;
- внешними светодиодами и зуммерами;
- датчиками открытых дверей;
- перемычкой инверсии входа, позволяющей выполнять открывание дверей как при помощи подачи, так и снятия напряжения.
Также ЭМЗ, оснащенный контроллером, совместим с ПК, который ведет базу ключей, а также производит их оперативную смену как выгрузку, так и загрузку.
Отдельные модели ЭМЗ
Существует очень большое количество разнообразных моделей данного оборудования, вот некоторые из них, пользующиеся популярностью на рынке нашей страны, с кратким перечнем их характерных особенностей.
ML400
Замок электромагнитный ML400 применяется с целью запирания входных дверей, толщина полотна которых 30 – 50 мм. Его установка производится на внутреннюю поверхность открывающейся наружу двери, оснащенной доводчиком.
Сила удержания агрегата составляет 400 кг, питание подается к нему под напряжением в 9 – 15 В, при этом мощность потребления не превосходит 7.2 Вт. Отпирание происходит при отключении тока.
ML-180K
Миниатюрный ML-180K, электромагнитный замок, применяемый преимущественно на межкомнатных дверях и шкафах учреждений и офисов. Он обладает силой удержания в 180 кг, получая питание от источника с напряжением в 12 В, потребляя при этом не более 0.4 А тока. Важной особенностью данной модели является то, что ее остаточная намагниченность – нулевая.
AL-400S
Замок электромагнитный универсальный сдвиговый AL-400SH обладает силой удержания на уровне 400 кг, питается от 12 либо 24 В, при этом потребляя 0.9 А тока. Оборудование устанавливается скрытно, оснащается герконом, а также датчиком, контролирующим блокировку двери. Существует возможность вывода данных о состоянии двери на охранный пульт.
ML 300
Замок электромагнитный ML 300 с силой удержания в 300 кг, работает от напряжения в 12 В и потребляет при этом 0.
33 А тока. Его назначение – установка на входных дверях подъездов.
В конструкцию изделия вмонтирован колебательный контур, обеспечивающий ему нулевое значение остаточной намагниченности.
ML-194K
ML 194k, электромагнитный замок, с силой удержания, составляющей 500 кг, это аппарат, назначение которого – контроль доступа через запасные и пожарные входы. Конструкция замка надежна и устойчива к износу, установлена индикация функционирования при помощи звука и света. Работает оборудование от напряжения в 12 В, потребность в токе составляет 0.7 А.
Bel 600 s
Bel 600s, электромагнитный замок, работающий от источника питания с напряжением и 12 и 24 В, потребляющий 0.48 А тока. Он развивает усилие удержания в 300 кг. Установка данного агрегата производится на двери стандартных размеров и формы.
Как правильно установить варочную панель в столешницу
Как установить инфракрасный обогреватель самостоятельно
Как подключить кондиционер к электросети самому
Подключение телефонной розетки rj11, схема
Как установить и открыть магнитный дверной замок
Если вы хотите защитить свою дверь чем-то более современным, чем традиционный засов или механизм замка и ключа, вы можете изучить различные варианты магнитных и электрических замков.
Они бывают разных форм и размеров, каждый из которых предназначен для разных вариантов использования и конфигурации дверей. На самом деле у Kisi есть руководство, которое предлагает обзор различных типов замков, которые могут подойти именно вам. В этой статье мы углубимся в технологию магнитных замков, предложим несколько советов по установке и рекомендации по повседневному использованию.
Как работает магнитный замок
В этом разделе мы рассмотрим технологию, лежащую в основе магнитного замка, и рассмотрим процедуры его установки.
«Движущиеся части» магнитного замка
Магнитные замки или магнетические замки состоят из двух основных частей, монтажного механизма и нескольких проводов. Две части устанавливаются на раму и дверь так, чтобы их магнитные стороны были обращены друг к другу.
Монтажная пластина может быть установлена в случае, если ваша дверная рама или дверь не допускают прямого монтажа. Затем провода подключаются к замку, чтобы обеспечить электричество для питания магнита, и проходят либо вдоль стен, либо через стены к специальному источнику питания.
Предохранительный механизм
Маглоки работают на отказоустойчивом механизме. Это означает, что когда на замок подается питание, магнит активируется, и две половинки (одна прикручена к стене, а другая к двери) склеиваются, удерживая дверь запертой. Когда замок срабатывает, питание отключается и дверь открывается.
Отказоустойчивые замки идеально подходят для аварийных маршрутов, поскольку в случае чрезвычайной ситуации более вероятно, что электричество будет отключено. В этих случаях вы хотите иметь возможность открыть дверь.
Вот почему многие предприятия предпочитают устанавливать магнитные замки на входные двери.
Как его установить
При установке магнитного замка вам нужно будет просверлить отверстия в стене и двери, чтобы вкрутить сам замок, и провести провода через стену, чтобы подключить его к постоянному источнику питания.
Что касается фактических инструкций по установке, у Kisi есть полезное видео о классической установке маглока. Как правило, мы рекомендуем замок Schlage серии 400 как универсальный замок, и на этой странице вы можете найти подробные схемы установки для всех конфигураций. В общем, все они следуют одному и тому же формату: вы просверливаете отверстия, устанавливаете кронштейны для фиксации замков, прокладываете провода, включаете питание, а затем проверяете.
Как это проверить
Проверка замка — очень важная часть любого процесса установки.
Независимо от того, достаточно ли вы смелы, чтобы сделать это самостоятельно, или у вас есть установщик, который установил его для вас, вы не можете считать замок установленным до тех пор, пока не протестируете его и не убедитесь, что он нормально разблокируется.
Сделать это относительно просто. Вам нужно будет подключить питание, после чего вы фактически протестируете возможности разблокировки замка с любой имеющейся у вас системой доступа. Когда на замок подается питание, он должен плотно удерживать дверь закрытой, а при отключении питания замок должен открываться.
На что обращать внимание
При установке такого типа следует обращать внимание на несколько факторов, помимо правильного функционирования. Во-первых, это соответствие требованиям пожарной безопасности: в разных городах и типах зданий действуют разные нормы пожарной безопасности, и вам может потребоваться установить своего рода датчик движения, контактный датчик или кнопку запроса на выход.
Для получения дополнительной информации о правилах пожарной безопасности и пожарной безопасности ознакомьтесь со статьей на этом сайте.
По аналогии с аварийными ситуациями, вам может понадобиться ключ ручного управления в вашей двери. Несмотря на то, что это отказоустойчивый замок, что означает, что вы можете выйти, даже если отключится электричество, внутри замка может быть какая-то неисправность, которая не позволяет открыть его в критический момент. В этом случае запасной ключ будет полезен. Вам следует проконсультироваться по этому поводу со своим установщиком или интегратором.
Как открыть магнитный замок с помощью системы контроля доступа?
В этом разделе мы дадим базовый обзор того, как эти магнитные замки работают с современным контролем доступа на основе IP.
Электропроводка
Точно так же, как магнитные замки должны питаться от электричества, они также должны быть подключены к контроллеру доступа, чтобы знать, когда его попросят открыть.
Как упоминалось в связи с отказоустойчивостью этих замков, когда они срабатывают, они отключают свою мощность для разблокировки. Таким образом, когда считыватели контроля доступа посылают импульс на замок, питание будет временно отключено (продолжительность времени можно запрограммировать), и дверь откроется.
Вот примерная схема подключения считывателей и контроллеров Kisi к магнитному замку. Имеется отдельный блок питания для замка и отдельный блок питания для контроллера. Контроллер подключен как к замку, так и к источнику питания замка, поэтому он может отключить питание, когда решит, что дверь должна быть отперта.
Разблокировка
Как и в случае с проводкой и большинством других вещей, связанных с этими замками, разблокировка будет зависеть от выбранного вами метода доступа. Если проводка настроена правильно и вы используете современную систему контроля доступа на основе IP, такую как Kisi, то открыть дверь будет так же просто, как приложить телефон (или карту-ключ) к считывателю рядом с вашей дверью.
В этот момент считыватель отправит сигнал Bluetooth или Wi-Fi на контроллер — мозг операции. Он будет аутентифицировать сигнал, что означает, что он решит, имеет ли пользователь доступ в это время. Если это так, контроллер отправит импульс по проводке на блок питания замка и отключит питание на короткое время, чтобы отпереть дверь.
Заключение
Магнитные замки — это надежный и универсальный замок для любого офиса, который может быть основным средством входа и выхода. Благодаря отказоустойчивому механизму они идеально подходят для экстренных ситуаций, когда отключается электричество, и их можно интегрировать с современным контролем доступа для беспрепятственной разблокировки.
Установка магнитного замка на дверь магазина
Главная > Справочный центр > Информация о двери магазина > Информационные ресурсы о магнитном замке двери магазина > Как установить магнитный замок на дверь магазина
Введение
Магнитный замок — это электронное устройство, которое монтируется над входной дверью.
Он использует электромагнетизм, чтобы удерживать дверь в закрытом или запертом положении. Эти электронные замки, иногда называемые магнитными замками, являются одним из наиболее предпочтительных способов создания системы запирания без ключа для двери магазина. В этой статье мы подробно объясним, как установить магнитный замок без ключа на дверь любого магазина.
Компоненты магнитного замка
Как вы можете догадаться, магнитный замок — это тип дверного замка, в котором используются магниты. Чтобы лучше понять, что и как работает магнитный замок, давайте изучим анатомию магнитного замка. Магнитный замок состоит из самого магнита, который обычно крепится к верхней части дверной рамы, арматуры (компонента, к которому прикрепляется магнит) и скоб, которые позволяют магниту крепиться к дверной раме.
Особенности системы магнитного замка
Цена
Большинство владельцев зданий непреклонны в получении самой низкой цены на любой вид строительства для своего здания.
Но когда дело доходит до системы магнитных замков, вы не хотите обесценивать безопасность своего здания. Большинство владельцев зданий считают, что вы получаете то, за что платите. Многие комплекты магнитных замков наводняют интернет-магазины с большими коробками и часто привлекают внимание людей из-за низкой цены. Тем не менее, цены на эти магнитные замки «слишком хорошие, чтобы быть правдой» часто отражаются на качестве и сертификации. Эти магнитные замки, как правило, производятся за границей, что делает любую техническую поддержку практически невозможной. Но что больше всего беспокоит, так это то, что эти продукты не сертифицированы UL, а это означает, что их нельзя использовать в коммерческих зданиях с самого начала. Мы рекомендуем использовать продукт безопасности, произведенный известной компанией, такой как American Entrance Controls.
Простота установки
Системы магнитных замков могут быть очень сложными, если отсутствует схема подключения.
При покупке комплекта магнитного замка убедитесь, что в него включена пошаговая схема подключения. Большинство комплектов магнитных замков, представленных сегодня на рынке, не содержат пошаговой схемы подключения, что делает установку процессом «угадай и проверь». Фактически, около 75% приобретенных комплектов магнитных замков приводят к тому, что владелец здания или покупатель обращаются к профессиональному слесарю или электрику для установки продукта, поскольку схема подключения не прилагается. Мы рекомендуем приобрести комплект магнитных замков у American Entrance Controls, так как каждый комплект поставляется с пошаговой схемой подключения, что делает установку такой же простой, как и разводку проводов.
Функция системы блокировки
Большая часть функций системы магнитных замков связана с ценой комплекта. Ведь чем больше наворотов вам потребуется, тем выше будет стоимость комплекта. В этом примере установки мы рассмотрим, как установить систему бесключевого доступа American Entrance Controls с блокировкой переключателя с ключом.
Эта конкретная система магнитного замка включает в себя магнитный замок, кнопку запроса на выход, источник питания, клавиатуру для ввода пин-кода и переключатель блокировки. Эта система блокировки отлично подходит для любого бизнеса, который требует доступа к дверям в нерабочее время только для сотрудников. Вот пример того, как работает эта система блокировки. В рабочее время дверь открыта, и пешеходы могут свободно входить и выходить из здания. Это делается с помощью переключателя. Владелец здания может просто повернуть переключатель, чтобы отключить систему замков, оставив магнитные замки «разблокированными». В нерабочее время менеджер может использовать ключ, чтобы включить систему блокировки, чтобы магнитные замки были «заперты». Сотрудники, входящие в здание, должны будут использовать клавиатуру и ввести правильный пин-код, чтобы открыть дверь. Сотрудники в здании могут свободно покинуть здание, нажав кнопку запроса на выход, чтобы разблокировать дверь, чтобы они могли выйти.
Установка системы магнитных замков
Для целей данного руководства по установке мы рассмотрим наиболее распространенные установки магнитных замков для дверей магазинов.
Мы объясним, как установить комплект магнитных замков American Entrance Controls с блокирующим переключателем с ключом. Ниже приведена иллюстрация комплекта магнитного замка American EntranceControls.
Шаг 1: Установка блока питания
Первым шагом, который мы рекомендуем, является установка блока питания. Блок питания American Entrance Controls можно подключать непосредственно к стандартной розетке на 110 В. Многие клиенты предпочитают монтировать блок питания над дверью или на потолке. Это действительно зависит от владельца здания, но имейте в виду, что сигнальные и силовые провода будут проложены от источника питания к каждому запорному устройству, поэтому источник питания должен быть установлен относительно близко к аксессуарам. Еще один момент, о котором следует помнить, это установка источника питания далеко, например, на 10 спален вниз, может привести к падению напряжения в проводах, идущих к запорным аксессуарам.
При контроле доступа возможны перепады напряжения в трассах проводов, если источник питания находится слишком далеко от запорных устройств, на которые они подаются. В большинстве случаев источник питания монтируется прямо над дверью, поэтому нет необходимости в расчетах прокладки проводов и падения напряжения.
Шаг 2. Проложите провода питания и сигнальные провода в надлежащем месте
Держите блок питания отключенным от настенной розетки, чтобы на него не поступало питание. Затем необходимо будет проложить провода от силовых и сигнальных выходных клемм блока питания American Entrance Controls. При установке любых продуктов для управления защитными дверями важно использовать провода надлежащего сечения. Использование провода слишком малого сечения может привести к падению напряжения в клавиатуре, магнитном замке или другом устройстве контроля доступа. Для контроля доступа мы рекомендуем многожильный 4-жильный провод калибра 18. При прокладке проводов от блока питания American Entrance Controls мы рекомендуем обмотать провода лентой и пометить маркером.
Это сэкономит вам время и избавит вас от необходимости отслеживать каждый провод позже. Установщик может просто прочитать ленту на проводе и точно знать, какой выход блока питания он представляет. В этом примере установки предполагается, что вы используете 4-жильный провод следующих цветов: КРАСНЫЙ, ЧЕРНЫЙ, ЖЕЛТЫЙ, ЗЕЛЕНЫЙ.
Провод Кабель 1 (4-жильный):
Подсоедините красный провод к 1A на блоке питания управления входом American и пометьте провод как «Keypad +». Затем подключите черный провод к 12 В постоянного тока на блоке питания и пометьте «Клавиатура -». Используйте желтый провод для подключения к «PB» на блоке питания и пометьте «KEYPAD N/O». Используйте зеленый провод для подключения к «GND» на блоке питания и пометьте «KEYPAD COM».
Провод Кабель 2 (4-жильный):
Используйте желтый провод для подключения к «PB» на источнике питания и пометьте «KEYSWITCH N/O». Используйте зеленый провод для подключения к «GND» на блоке питания и пометьте «KEYSWITCH COM».
Красный и черный проводники не используются.
Проводной кабель 3 (4-жильный):
Используйте желтый провод для подключения к «PB» на источнике питания и пометьте «REX N/O». Используйте зеленый провод для подключения к «GND» на блоке питания и пометьте «REX COM». Красный и черный проводники не используются.
Проводной кабель 4 (4-жильный):
Подсоедините красный провод к 1,5 А на блоке питания американских входных контролей и пометьте его как «MAGLOCK +». Затем подключите черный провод к нижнему 12VDC на блоке питания и пометьте «MAGLOCK-». Два других провода, зеленый и белый, можно оборвать и не использовать, так как они не будут использоваться.
Шаг 3: Установка аксессуаров в нужных местах
Далее мы рекомендуем установить все аксессуары: магнитный замок, блокировку переключателя, кнопку запроса на выход и клавиатуру. Мы рекомендуем устанавливать клавиатуру на внешней стороне дверной рамы витрины рядом с ручкой.
Таким образом, пешеходы могут сразу идентифицировать клавиатуру. Для кнопки запроса на выход мы рекомендуем установить ее на внутренней стороне дверной коробки, рядом с нажимной планкой. Опять же, это сделано для того, чтобы пешеходы могли быстро найти кнопку, по которой нужно выйти. Блокировка выключателя с ключом должна быть установлена выше на дверной раме. Этот переключатель с ключом можно установить в более скрытом месте, так как он будет доступен только владельцу здания, управляющему или охраннику для включения или отключения системы электрического замка.
Шаг 4. Прокладка проводов к аксессуарам
Все аксессуары, которые крепятся непосредственно к дверной раме витрины, могут иметь провода, скрытые внутри дверной рамы витрины. Дверные рамы витрины представляют собой полые профили, поэтому в них легко можно спрятать провода. Просто просверлите отверстие в алюминиевой витрине магазина и протяните провод через отверстие. Если скрытая прокладка проводов слишком сложна, можно использовать гибкую алюминиевую трубу для безопасного сокрытия проводов.
Алюминиевый трубопровод можно установить на дверную коробку.
Шаг 5: Подсоедините аксессуары к источнику питания
Подсоедините клавиатуру
Подсоедините «Keypad +» к проводу + на клавиатуре. Подключите «Keypad-» к — проводу на клавиатуре. Подключите «KEYPAD N/O» к N.O. провод на клавиатуре. Подключите «KEYPAD COM» к проводу COM на клавиатуре.
Подключить кнопку запроса на выход
Подсоедините «НОР. ВЫКЛЮЧАТЕЛЬ» к одному из проводов блокировки переключателя с ключом. Подключите «KEYSWITCH COM» к другому проводу на ключевом переключателе Override.
Подключить кнопку запроса на выход
Подключить «REX N/O» к N.O. провод на кнопку запроса на выход. Подключите «REX COM» к проводу COM на кнопке «Запрос на выход».
Подключение маглока
Подсоедините «MAGLOCK +» к проводу + на магнитном замке.
Подсоедините «MAGLOCK-» к проводу- на магнитном замке.
Шаг 6: Включение и проверка системы блокировки питания
Дважды проверьте всю проводку. Подключите блок питания к розетке 110 В переменного тока, чтобы включить систему. Убедитесь, что блокировка клавишного переключателя отключена, так что магнитный замок включен. Включите переключатель блокировки переключателя, чтобы убедиться, что магнитный замок разблокирован. Используя руководство по установке клавиатуры, запрограммируйте клавиатуру на соответствующий пин-код для входа. Клавиатура American Entrance Controls также предназначена для приема карт безопасности. Проверьте и убедитесь, что кнопка REX работает правильно. Нажатие кнопки REX должно разблокировать магнитный замок. На блоке питания находится потенциометр таймера, который регулирует время удержания сигнала активации. Мы рекомендуем, чтобы эта настройка была установлена как минимум на 10 секунд. Таким образом, как только пешеход введет пин-код, у него будет 10 секунд на то, чтобы замок разблокировался, и он или она сможет войти в здание.
Аналогичным образом, при нажатии кнопки запроса на выход у пешехода будет 10 секунд, чтобы выйти из двери, пока магнитный замок разблокирован. Время удержания регулируется до 45 секунд и зависит от потребностей или требований установщика.
Заключение
Магнитные замки могут обеспечить безопасность входной двери магазина. Если вам нужна дверная система с магнитным замком или система входа без ключа для вашей коммерческой двери, мы рекомендуем продукцию American Entrance Controls. В каждый комплект магнитных замков American Entrance Controls входит схема подключения каждого аксессуара управления дверью. С American Entrance Controls вам не нужно беспокоиться о том, что вы не знаете, как подключить определенные продукты контроля доступа к вашей системе замков. Совершайте покупки сегодня и получайте БЫСТРУЮ и БЕСПЛАТНУЮ доставку.
