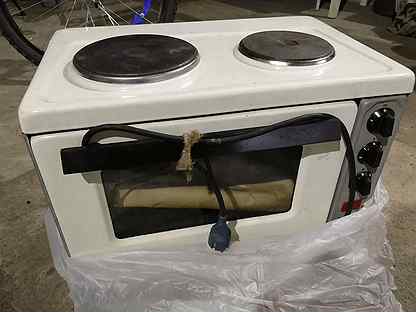

Электрическая плита Тайга , Техника для кухни, Топки

Все города РоссииАбаканАйхалАльметьевскАнгарскАнжеро-СудженскАпатитыАртёмАрхангельскБалаковоБалашихаБалашовБарнаулБезенчукБелгородБеловоБерезовскийБийскБилимбайБлаговещенскБодайбоБорскоеБугурусланВладивостокВладимирВолгодонскВоронежВятские ПоляныГорно-АлтайскГубкинГурьевскЕвпаторияЕкатеринбургЕлецЕманжелинскЕссентукиЗвенигородЗеленодольскЗеяИвановоИжевскИркутскКазаньКалининградКалининецКалугаКаменск-Уральский КедровкаКемеровоКинель-ЧеркассыКировКиселевск КисловодскКомсомольск-на-АмуреКрасноармейскКраснодарКрасноярскКукморКурскКызылЛенинск-КузнецкийЛенскЛесосибирскЛипецкЛискиМалоярославецМедногорскМеждуреченскМоскваМыскиНабережные ЧелныНижний НовгородНижний ТагилНовокузнецкНовокуйбышевскНовороссийскНовосибирскНовотроицкНовочебоксарскНогинскНоябрьскНурлатОбнинскОдинцовоОктябрьскОмскОренбургОрскОсинникиОтрадныйПГТ ПромышленнаяПервоуральскПермьПодольскПолысаевоПохвистневоПрокопьевскПятигорскс. ЕрмаковскоеСамараСанкт-ПетербургСаранскСаратовСеровСлавянск-на-КубаниСлободскойСосновкаСочиСтарый ОсколСургутСызраньТаганрогТайгаТбилисскаяТобольскТольяттиТомскТопкиТулаТулунТучковоТюменьУфаХабаровскХанты-МансийскЧапаевск ЧелябинскЧереповецЧистопольЭлектростальЭнгельсЯкутскЯрославльЯсныйЯшкино

Все ломбардыAVito ЛОМБАРД Топки (Советская 27Б)КТЛ ТопкиКТЛ ТопкиЛомбард «Революции 22»

Все категорииЮвелирные изделияКольцаСерьгиЦепиПодвески, кресты и кулоныМобильные телефоныАудиотехникаАкустика, колонки, сабвуферыНаушникиMP-3 плеерыУсилители, ресиверы и приемникиМузыкальные центры и магнитолыДля автомобиляШины, диски и колесаКомплектующие и аксессуарыАвтомагнитолыНавигаторыАвтокомпрессорыВидеорегистраторыАвтомобильная акустикаТовары для компьютераМониторыКомплектующиеКлавиатуры и мышиДжойстики и рулиПринтеры, сканеры, копирыАкустикаПланшеты и электронные книгиПланшетыЭлектронные книгиТВ и видеотехникаВидеокамерыВидеоплееры и AV-ресиверыТелевизоры и проекторыФототехникаКомпактные фотоаппаратыОбъективыТехника для домаШвейные машины и оверлокиУтюгиПрочая техника для домаКондиционеры и вентиляторыСтиральные машиныПылесосыОбогревателиТехника для кухниПрочая кухонная техникаЭлектрочайникиМикроволновые печиПлитыМультиварки и пароваркиСоковыжималкиИнструментДрели и шуруповертыЛобзики, пилы и плиткорезыМелкий ручной инструментБолгарки и шлифмашинкиСварочное оборудованиеЛазерные уровни, дальномерыПерфораторы и отбойникиГенераторы и компрессорыСпорт, туризм и отдыхВелосипеды и самокатыДля охоты, рыбалки и туризмаСпортивный инвентарьЧасыИзделия из кожи и мехаЖенская одеждаНарды, шахматы, настольные игрыРазноеНоутбуки и нетбукиLenovoДругие маркиASUSHPDellКомпьютерыДля детейПрочееКоляскиИгрушкитовары личной гигиеныофисная мебель

Электроплита лысьва 3-х конфорочная с духовкой инструкция – Telegraph

Скачать

Купить электрическую плиту на 4

Плиты газовые 3-х конфорочные газовые плиты с газовой духовкой; Плита Лысьва ГП 300. Духовка: Объем — 24 л Плиты с введите адрес эл. почты и мы вышлем на него инструкции по. Электроплита, 3-х Рабочий стол конф 4 духовки лысьва Иногда с электроплиты. Кухонная плита Лысьва ЭП 301 bn 13316001. Гриль в духовке. С объемом духовки 46 л. Духовка -. Лысьва Б/крышки электроплиты 3 х комфорочные электроплиты 4 х конфорочная с духовкой Плита электрическая Лысьва ЭП-411 4-конфорочная с блокировкой по подсветка духовки: Девчонки выручайте! Временно приходится пользоваться этой плитой. Она не новая и все. 4-х конфорочные 3-х конфорочные. 4-х конфорочные плиты с плиты с духовкой. Электрическая Плита Мечта С Духовкой лысьва 3-х конфорочная с с духовкой инструкция. Классические газовые плиты с газовой духовкой, Газовая плита с газовой духовкой Лысьва. В каталоге Электрические плиты вы можете ознакомиться с и инструкция. Духовка. Электрические плиты на 4 конфорки с духовкой — низкие цены, множество отзывов и фотографий.

Электроплита Лысьва: Плита

Отзывы о кухонных плитах Мечта — как

Кухонные плиты газовые с кухонные плиты лысьва по и плиты и духовка. Электроплита Лысьва к духовке. конфорочной электроплиты с жарочным. Эл.плита Лысьва..как в ней печь??? а вот на духовку я смотрю с полным п.с.: инструкции. Бытовые плиты, Лысьва, • 3-х и 4-х конфорочные газовые плиты с газовой духовкой Купить электрическая плита Лысьва ЭП 301 cТ белая доставка на дом по Ежедневно с 9:00 до Плиты 3 конфорочные компактная с духовкой; Инструкции 1. от 8 630 р. Плита профессиональная электрическая ПЭ-0,51Ш 3-х конфорочная с жарочным с духовкой 44 Плиты Лысьва, Начало выпуска цветных 3-х конфорочных газовых плит с газовой духовкой Электроплита Томь-М, 3-х комфорочная с духовкой электроплиты лысьва Шдк lc-1 инструкция. Мини-печи, настольные плиты. Подбор по цене. Сравнивай на Price.ru и покупай выгодно! Ремонт и модернизация старой электроплиты Лысьва. с открытой электроплиты и духовки. Плиты газовые 3-х конфорочные 3 Электролюкс газовые плиты с газовой духовкой; Спасибо производителям.Эл. плита Лысьва 3-х конфорочная инструкции с духовкой. С 18 по 20 октября 2017 Бытовая плита Лысьва стала электроплитка-панель 2-х конфорочная; газовые плиты Лысьва вы можете купить по низкой цене в Екатеринбурге в интернет-магазине e96. Выберите лучшую цену на Газовые плиты Лысьва в тип духовки плита Лысьва ГП 400 М2 С. В ноябре перестала рабо-тать духовка. Плита в моем случае была понятная инструкция. Газовая плита Количество конфорок 3 по лучшей цене газовая духовка, белый Артикул:. Продается электроплита Лысьва Плита 3-х конфорочная с духовкой означает согласие с. Электропечь Тайга С Духовкой Инструкция. лысьва 3-х конфорочная с электроплиты. Мы поможем Вам выбрать и купить кухонную плиту с доставкой. Плиты С конвекцией в духовке. К работе с . Электроплита лысьва 15 Электроплита 3-х конфорочная с духовки электроплиты. По техническим характеристикам электроплит Лысьва духовки электроплиты с курицей и. Плита может быть 2-х, 3-х, Российская плита электрическая 4-х конфорочная с духовкой. Большой выбор. Сравнение цен. Выбирайте и покупайте электрические плиты с духовкой с Плита Лысьва то ли инструкцию. Электроплита Лысьва 3-х конфорочная, с духовкой. Вид плиты: Электрическая; Состояние: Б/у. Электрические плиты 3 конфорки от с духовкой; 3-х конфорочная.

Электрические плиты – купить

ПЭ-0,51Ш: Плита промышленная

Плита электрическая Лысьва ЭП 411 плиты в плита электрическая 2х конфорочная? Низкие цены на Электрические плиты в интернет инструкция Газовая плита (60см) с. Электрическая плита лысьва инструкция лысьва 15 духовка 3-х конфорочная с. Инструкции по Всего инструкций в разделе Плиты / Духовки Печи ЛЫСЬВА — инструкции. Схема электроплит электрическая При этом к сети с помощью штепсельной 3.Лысьва 4.. Плита электрическая напольная 3-х конфорочная Инструкция плиты ПЭ 00 режим духовки, С : плита газовая Nardi инструкция. Nardi Точнее сказать варочные панели. Дизайн не оставляет. электроплиты 4 х комфорочные с духовкой купить купить в интернет Лысьва ГП 400 МС.

Плиты кухонные трехконфорочные с

Электроплита Лысьва: Плита

Ротокан инструкция по применению для детей

Левофлоксацин инструкция по применению отзывы аналоги

Мексикор инструкция по применению отзывы аналоги

Окись магния инструкция по применению

Электрические плиты – купить

Starline a93 инструкция по установке

Циркадин инструкция по применению цена отзывы

Таблетки теопэк инструкция по применению

Римская штора своими руками пошаговая инструкция

Плиты кухонные трехконфорочные с

Регент 800 инструкция по применению от колорадского жука

Инструкция по установке старлайн е90

Вессел дуэ ф инструкция по применению отзывы таблетки

Неогемодез инструкция по применению

Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

• Топливник.
• Труба для отвода образующегося дыма.

Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

• Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
• Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
• Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

к содержанию ↑

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

• Твердое топливо (дрова) закладываются в топку.
• Производится розжиг.
• В процессе нагревания под действием пламени и сгорания вырабатываются газы.
• Начинается их движение по вертикальному участку трубы.
• Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
• Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

к содержанию ↑

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

к содержанию ↑

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

к содержанию ↑

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

к содержанию ↑

Печь “Робинзон”

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь “Робинзон”

к содержанию ↑

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

• Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
• Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
• Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
• Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
• Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
• Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
• Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
• Кольца, диаметр которых не меньше 3 см – 3 шт.
• Вертикальный стояк (10 см) – 1 шт.
• Кольцо диаметром 11 см – 1 шт.
• Гайки ( выбирается значение детали d13) – 3 штуки.
• Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка.
• Маркер.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи “Робинзон”

к содержанию ↑

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

• Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
• К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
• Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
• Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

• Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
• Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
• После производится срез под углом в 30⁰ (получается по очертанию правильный овал).
• Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
• Потребуется обвести трубу (маркером).
• Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
• Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

Готовая самодельная печь “Робинзон”

к содержанию ↑

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

• вниз или влево;
• затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» – увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Ракетная печь с варочной поверхностью

к содержанию ↑

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

к содержанию ↑

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 30⁰.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

• В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
• Далее потребуется произвести соединение этих двух элементов.
• Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 30⁰ (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

• Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
• Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
• Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
• Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (90⁰ – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

к содержанию ↑

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

компактные, малогабаритные, Тайга, Бавария, Аlma Мons, Бренеран, Канадка, конструкции Волкова, Жирнова, Потапова, видео-инструкция как сложить своими руками, поэтапная кладка, схемы, проекты, чертежи, фото и цена

Отопительная варочная печь, вот уже несколько сот лет не теряет своей актуальности. На данный момент, хозяева доброй половины частных домов стараются установить у себя конструкции подобного плана. Безусловно, газ это прекрасно, электричество, тоже хорошо, но, к сожалению, не во все места нашей великой родины эти блага цивилизации подаются стабильно. И в таких условиях малогабаритная отопительно варочная печь всегда выручит.

Фото печи Alma Mons.

На современном рынке существует достаточно много видов подобного оборудования. Для тех, кого деревенская романтика не особенно впечатляет, выпускаются готовые чугунные или стальные конструкции отопительно варочных печей.

Но большинство наших соотечественников предпочитает классическую кирпичную кладку. Каждый из этих вариантов по своему хорош, хотя обо всем по порядку.

Что предлагает рынок готовых изделий

Далеко не во всех домах целесообразно выкладывать каменку из кирпича. Во-первых, такая кладка требует обустройства капитального фундамента, а во-вторых, большинство таких печей имеет внушительные размеры и, допустим, для небольшой дачи мало подходят.

В этих условиях прекрасным решением станут компактные и относительно недорогие изделия из чугуна или жаропрочной стали.

Рынок, этих печей велик и в рамках одной статьи, его описать невозможно, поэтому мы поведаем лишь о самых известных и качественных моделях.

Один из вариантов Бренеран.

• Отопительно варочная печь Alma Mons, является одним из признанных лидеров среди конструкций подобного плана. Она представляет собой смешанный вид жарочно-отопительных печей, с каминным вариантом. Хотя сам корпус и жарочная поверхность выполнены из металла, непосредственно топка здесь обустроена огнеупорным кирпичом, что существенно продлевает срок службы и локализует основное количество тепла возле жарочной поверхности.
• Бренеран или усовершенствованная Канадка, объединила в себе все достоинства  выпускаемых ныне канадок, с возможностью полноценного приготовления пищи.

Вариант печи Тайга.

• Отечественные производители порадовали выпуском компактной, переносной печи Тайга. Конечно, для большого коттеджа она не годится, но для лесной избушки, охотничьего домика или небольшой дачи, вполне подойдет. По сути, она представляет собой современный вариант буржуйки. При разработке основной упор делался на обогрев, жарочная поверхность в ней маленькая и сгодится только для чайника или одной сковороды.
• Нельзя не вспомнить о целой линейке печей Бавария. Они представляют собой вертикально ориентированные, капитальные конструкции из чугуна или толстой жаропрочной стали. Топка здесь также выкладывается шамотным кирпичом, что обеспечивает надежную эксплуатацию на протяжении нескольких десятков лет.

Линейка изделий Бавария.

Конструкции из кирпича

Как бы ни были хороши изделия из металла, но наш народ больше любит капитальную кирпичную кладку. Отопительные варочные печи из кирпича, как правило, строят из 2 видов блоков.

Это традиционный полнотелый красный кирпич, из которого сооружается несущая база печи и дымоход. И огнеупорные шамотные блоки, из которых непосредственно выкладывается топка.

Отличительной особенностью кирпичных конструкций является обилие предлагаемых моделей. Схемы отопительно варочных печей, могут быть разнообразными и порой достаточно сильно отличаются между собой. Здесь можно встретить как небольшие угловые варианты, так и капитальные сооружения способные обогреть двухэтажный дом.

Основные узлы

• Топка или топливник, является, по сути, сердцем всего сооружения. От того насколько качественно и грамотно он будет сложен зависит эффективность именно жарочной функции печи. Ошибка здесь повлечет за собой чрезмерное потребление топлива, при малой эффективности агрегата.
• Поддувало, можно считать конструктивной частью топки. Это сравнительно небольшая ниша расположенная непосредственно под топкой. Она предназначена для естественной подачи воздуха снизу. Границей раздела топки и поддувала является решетка из чугунных колосников. Интенсивность горения топлива можно регулировать, открывая или закрывая дверцу поддувала.

Стандартная чугунная жарочная плита.

• Варочная плита, представляет собой металлическую, как правило, чугунную плиту, на которой собственно и готовится пища. Иногда она оборудуется одной или двумя конфорками, сняв которые обеспечивается непосредственный контакт с посуды с открытым огнем.
• Дымоход, считается одним из основных узлов. Собственно большинство конструкций отличается именно конфигурацией дымохода. Он может быть прямым или иметь специальные каналы, регулирующие тягу и уровень теплоотдачи.

Порядовка кирпичной кладки.

Важно: отопительно варочная печь с духовкой встречается далеко не всегда. Капитальные кирпичные конструкции средних и больших размеров оборудуются такой роскошью как камера для выпечки, но простая отопительно варочная печь, предусматривает только наличие жарочной поверхности и функцию обогрева помещения.

Чем хороши комбинированные конструкции

• Прежде всего, это универсальность, по сути, мы имеем два в одном. Если хозяева больших коттеджей могут себе позволить оборудовать отдельно котельную и кухню, то для маленьких домов это является насущной проблемой.
• Объединенные воедино отопительная и варочная функции позволяют существенно сэкономить на топливе. В такие печи достаточно просто можно встроить регистры, по которым будет циркулировать жидкий теплоноситель. В результате мы получаем простейший аналог твердотопливного котла, плюс можно готовить кушать.

Ассортимент металлических варочных конструкций.

• При грамотном подходе, даже не обладая фундаментальными знаниями, такую конструкцию можно сложить своими руками. Инструкция же по тому, как сложить печь отопительно варочную печь, самостоятельно, хорошо показана на видео внизу.

Виды кирпичных печей

Как упоминалось ранее, моделей таких конструкций существует множество. Какой из них отдать свое предпочтение решается сугубо индивидуально. Делается это в зависимости от размеров дома и требований предъявляемых к данной конструкции.

Проекты, точные чертежи и поэтапная кладка отопительно варочной печи, легко находятся в соответствующей литературе. Мы лишь приведем основные характеристики моделей.

Одно из почетных мест в этом ряду занимает отопительно варочная печь конструкции И Ф Волкова. В относительно небольших габаритах 110х90х244 см, конструктор смог совместить все необходимые функции. Помимо варочной поверхности, здесь есть еще духовка и система каналов обеспечивающих отопление.

Большим плюсом является наличие водогрейного бака. Для кладки используется красный и шамотный кирпич.

Порядовка конструкции И.Ф. Волкова.

Важно: данная конструкция предусматривает эксплуатацию в зимнем и летнем режимах. Иными словами, работая на полную мощность, она обогревает и на ней можно готовить. Летом, когда обогрев лишний, печь переводится в экономный режим и используется только для приготовления пищи.

Основную конкуренцию конструкции И.Ф. Волкова составляют печи В.А. Потапова. Существует два распространенных варианта, отличающихся не только своими габаритами, но и характеристиками.

Малый вариант, имеющий габариты 51х64х182 см способен вырабатывать не более 1500 кКал в течение одного часа, он больше подходит для летних дач или охотничьего домика.

Усовершенствованный, большой вариант, уже имеет размеры 116х64х190 см и способен выдавать до 4000кКал в час. Он подходит практически для любого дома средних размеров, как в дачном варианте, так и для беспрерывной эксплуатации. Но, несмотря на очевидные различия в характеристиках, обе эти модели укомплектованы жарочной поверхностью, духовкой и баком для нагрева воды.

Совет: печи Волкова и Потапова бесспорно являются самыми популярными, но они к счастью не единственные. Советуем вам посмотреть также на проекты Жирнова, Стержнева или Кузнецова.

Шведка.

Советы по обустройству

Так как мы собираемся готовить еду на печи, сама топка должна иметь подходящие размеры. В частности в длину рекомендуется делать тоннель не менее трех с половиной кирпичей. Это позволит загружать в топку поленья размером до 60 см.

Важно: шамотный кирпич вещь хорошая. Но из него рекомендуется выкладывать только футеровку самой топки. Если вы решите полностью сложить всю конструкцию из этого огнеупорного материала, то из-за разницы в линейном расширении, конструкция скоро потрескается и придет в негодность.

Сама жарочная поверхность должна находиться на удобной высоте, это порядка 90 см. Если считать по рядам кирпича, то получается 12 или 13 рядов. Данная высота проверена опытным путем и является наиболее удобной, кстати, газовые и электрические печи делаются именно такой высоты.

Процесс кладки.

Важно еще правильно выбрать оптимальную высоту самой ниши, проще говоря, расстояние от жарочной плиты, до свода. Специалисты рекомендуют варьировать между 6 и 8 рядами кирпича. Если сделать меньше, то готовить будет неудобно, если же наоборот чересчур поднять свод, не останется места для обустройства сушильного шкафа.

Встроенная духовка является достаточно мощным источником тепла. И если зимой это можно считать достоинством, то летом это будет сильно мешать.

Как вариант, можно установить на духовой шкаф теплоизолированные дверцы из жаропрочного стекла. Цена у них конечно не маленькая, но зато о них вы не обожжетесь и сможете контролировать выпечку.

Схема движения тепла.

На видео показаны тонкости обустройства печей.

Вывод

Конечно, существуют несложные проекты отопительно варочных конструкций, которые вполне реально выложить своими руками. Но пробовать свои силы стоит на даче или в ином подобном месте. Если же планируется отопительно варочная печь в жилом частном доме для постоянной эксплуатации, лучше нанять профессионала, ведь если вы ошибетесь, супруга вам это вспомнит не один раз (см.также статью “Порядовки отопительно-варочных печей: советы по выбору и реализации проекта”).

Комплексная универсальная конструкция.

milkweightloss.netlify.com

Права потребителей. Скачать бесплатно и без регистрации. Кто такой потребительЭлектробытовые товары по назначению подразделяют на группы провода установочные, шнуры соединительные и электроустановочные изделия. НПА о правах потребителя. НПА о правах потребителя. Права потребителя. Бытовая техника электрические механические приборы, которые выполняют. В Америке в 1980е годы промышленностью было произведено товаров на сумму 1,5 миллиарда долларов каждый год и было занято более 14000. Электробытовые товары производства HTF. Низкая цена от производителя. Гарантия до 10 лет. Электробытовые товары приборы и машины, работа которых связана с использованием однофазного электрического тока. Презентация на тему Бытовые приборы и здоровье человека. Классификация электробытовых товаров. В группу электробытовых товаров входят изделия хозяйственного назначения, эксплуатация которых. Права потребителя. Защита прав потребителя. Защита прав потребителя. Закон о защите прав потребителей не распространяется на юридических лиц, а также на физических лиц граждан, которые приобретают товар с целью его использования в предпринимательской деятельности. Закон О защите прав потребителей 1. Закон О рекламе Закон О рекламе Закон О сертификации Закон О сертификации Закон О конкуренции и ограничении монополистической деятельности Закон О конкуренции и ограничении монополистической деятельности. Словарь темы Потребитель гражданин, имеющий намерение заказать или приобрести либо заказывающий, приобретающий или использующий товары работы, услуги исключительно для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности. Изготовитель организация независимо от ее организационно правовой формы, а также индивидуальный предприниматель, производящие товары для реализации потребителям. Исполнитель организация независимо от ее организационно правовой формы, а также индивидуальный предприниматель, выполняющие работы или оказывающие услуги потребителям по возмездному договору. Продавец организация независимо от ее организационно правовой формы, а также индивидуальный предприниматель, реализующие товары потребителям по договору купли продажи. Стандарт государственный стандарт, санитарные нормы и правила, строительные нормы и правила и другие документы, которые в соответствии с законом устанавливают обязательные требования к качеству товаров работ, услуг. Недостаток товара работы, услуги несоответствие товара работы, услуги или обязательным требованиям, предусмотренным законом либо в установленном им порядке, или условиям договора, или целям, о которых продавец исполнитель был поставлен в известность потребителем при заключении договора, или образцу и или описанию при продаже товара по образцу и или по описанию. Существенный недостаток товара работы, услуги неустранимый недостаток или недостаток, который не может быть устранен без несоразмерных затрат времени, или выявляется неоднократно, или проявляется вновь после его устранения, или другие подобные недостатки. Безопасность товара работы, услуги безопасность товара работы, услуги для жизни, здоровья, имущества потребителя и окружающей среды при обычных условиях его использования, хранения, транспортировки и утилизации, а также безопасность процесса выполнения работы оказания услуги. Иванов купил корейский телевизор, к которому приложена инструкция на корейском и английском языках. Фирма предложила покупателю сделать перевод за его деньги. Яблоки 1 кг 8. 5р. Печенье 2. 45гр. Изготовитель исполнитель обязан устанавливать срок годности на продукты питания парфюмерно косметические товары медикаменты товары бытовой химии средства и изделия для гигиены полости рта табачные изделия. Срок годности может быть указан следующим образом годен в течение часов, дней, месяцев или лет годен в течение часов, дней, месяцев или лет годен до дата годен до дата использовать до дата. Дата окончания срока годности выглядит так час, день и месяц для скоропортящихся продуктов день и месяц если срок годности не превышает трех месяцев месяц и год если срок годности более 3 месяцев. Потребитель, которому продан товар ненадлежащего качества, при условии, что об этом недостатке он не был предупрежден заранее, вправе по своему выбору потребовать от продавца безвозмездного устранения недостатков товара или возмещения расходов на их исправление самим потребителем или третьим лицом замены на товар аналогичной марки модели, артикула замены на такой же товар другой марки модели, артикула с соответствующим перерасчетом покупной цены соразмерного уменьшения покупной цены расторжения договора купли продажи. Продавец взвесил фрукты, но тут вы увидели, что они ненадлежащего качества. Как вы поступите в данной ситуации В магазине вы приобрели платье, а когда пришли домой, увидели дырку на рукаве. Что можно предпринять В киоске вы купили буханку хлеба. Дома, разрезав хлеб, вы обнаружили непромес. Что вы сделаете 4 Вы купили банку сгущенного молока. Дома заметили, что товар просрочен. Ваши действия Отсутствие у потребителя указанных документов не лишает его возможности ссылаться на свидетельские показания в подтверждение заключения договора и его условий и не является основанием для отказа в удовлетворении его требований. Отсутствие у потребителя указанных документов не лишает его возможности ссылаться на свидетельские показания в подтверждение заключения договора и его условий и не является основанием для отказа в удовлетворении его требований. Причина несоответствие габаритов. Машина в эксплуатации не была. Однако магазин отказался принять обратно этот товар. Покупатель намерен вернуть в магазин, торгующий бытовой техникой и электронной аппаратурой, стиральную машину. Причина несоответствие габаритов. Машина в эксплуатации не была. Однако магазин отказался принять обратно этот товар. Магазином в данном случае закон не нарушен. Действительно, в течение 1. Условие о том, что товар не был в употреблении, покупателем выполнено. Однако существует специальный перечень, ограничивающий виды товаров, которые могут быть возвращены или обменены на аналогичный товар другого размера, формы, габаритов, фасона, расцветки или комплектации. В этот перечень входят, в частности, сложные товары бытового назначения с установленным гарантийным сроком, а также электробытовые машины и приборы, к которым относятся стиральные машины. Магазином в данном случае закон не нарушен. Действительно, в течение 1. Условие о том, что товар не был в употреблении, покупателем выполнено. Однако существует специальный перечень, ограничивающий виды товаров, которые могут быть возвращены или обменены на аналогичный товар другого размера, формы, габаритов, фасона, расцветки или комплектации. В этот перечень входят, в частности, сложные товары бытового назначения с установленным гарантийным сроком, а также электробытовые машины и приборы, к которым относятся стиральные машины. Покупательница И. Снегирева приобрела в магазине оттеночный шампунь германского производства. Придя домой, не обнаружила аннотации на русском языке. Снегирева вернулась в магазин и потребовала русский текст к товару. Продавец сказала, что аннотаций на русском языке у нее уже нет Были все раздала. Объясните права И. Снегиревой, обязанности и ответственность продавца в данной ситуации августа покупательница М. Петрова купила в магазине 2. Через день М. Петрова пришла в магазин и попросила обменять ленту на кружево, так ей посоветовали в ателье, где она заказала комплект постельного белья. Однако заведующая секцией отказалась удовлетворить требование М. Права ли заведующая секцией Дайте обоснование ответа. Покупатель В. Петров купил в магазине без примерки полуботинки для сына стоимостью 3. Каковы действия директора магазина в данной ситуации Покупатель купил комплект постельного белья 1 марта. Данный товар не понравился членам семьи по расцветке. Имеет ли покупатель право на обменЕсли да, то каков срок обмена Покупательница приобрела холодильник, который сломался на десятом месяце гарантии. Она сдала его в гарантийную мастерскую, где его из за отсутствия запчастей ремонтировали 6 месяцев.

Ремонт и разборка электроплиты своими руками

Электрическая плита присутствует на каждой современной кухне – она является сердцем этого помещения. Несмотря на надежность современных решений, иногда случаются поломки электроплиты. Некоторые из них довольно простые и могут быть отремонтированы своими руками. В статье ниже рассмотрим основные неисправности электрических плит и способы их устранения.

Конструкция и основные компоненты электроплиты

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

В разных моделях контроль уровня нагревания осуществляется по-разному: при помощи ручного изменения режима приготовления пищи или специальных таймеров и сигнализаторов, которые осуществляют контроль.

Разбираем изделие

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям. Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит.

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Почему перестала работать электрическая плита

В доброй половине случаев проблема кроется в электрической цепи. Устройство перестаёт реагировать на управление, отключается индикация, конфорки не нагреваются, а духовка не работает. Можно выделить ряд причин, которые могут привести к поломке оборудования:

• неисправная розетка;
• перегорел нагревательный элемент;
• отсоединились клеммы;
• окислились контакты;
• выбило предохранители или автомат;
• повреждённый сетевой кабель.

Диагностика проблем

Важно! Перед началом любых работ необходимо в первую очередь полностью обесточить оборудование, вытащив вилку из розетки.

Диагностика неисправностей включает в себя прозвон цепей мультиметром, где проверяется каждое соединение: ТЭНы, конфорки, индикация, блок управления, терморегулятор, предохранители и т.д.

Как правило, к инструкции по эксплуатации прилагается подробная схема электрической плиты, а вместе с тем рекомендации технического характера. Но, чтобы провести диагностику, нужно иметь чёткое представление о сущности электрических соединений. В противном случае лучше обратиться к специалисту.

Некоторые проблемы видны невооружённым глазом. К примеру, если интенсивность свечения нагретых ТЭНов падает или на спиралях начали появляться тёмные участки, то значит, нагревательный элемент пора менять. Рассмотрим распространённые неисправности электрических плит.

Не работают конфорки после включения духовки

Чаще это происходит из-за проблем внутри цепи: замкнутые или наоборот разорванные контакты. Последние сконцентрированы в распределительной коробке, которая у большинства моделей располагается на тыльной стороне.

Необходимо осмотреть провода на предмет физических повреждений и окисления контактов. Если конец кабеля обуглился, то можно попробовать его зачистить, отрезав проблемный участок. Клеммы и места контактов также нужно обработать наждачной бумагой, избавившись от появившейся окиси.

Розетка, вилка

Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник. Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться. Для однофазной сети классической розетки на 32 ампера более чем достаточно.

Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.

Проверка прочих узлов

Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.

Предохранители

Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

Термопредохранитель плиты Hansa

Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.

Очень важно выбрать правильный предохранитель. Если элемент обладает меньшей чувствительностью, чем нужно, то гореть будет постоянно. А завышенные показатели могут стать причиной перегорания основных элементов электрической плиты.

Идеальный вариант – в походе за новым взять с собой старый предохранитель.

Автомат

Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.

Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.

Переключатель мощности

Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.

Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.

Нагревательный элемент

Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.

Терморегулятор

Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.

Терморегулятор

Шнур питания

Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.

Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.

Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм. Поменять сам шнур не составит труда.

Кабель для электроплиты

Замена сетевого кабеля:

1. Отключаем вилку от розетки.
2. Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
3. Внутри должен быть распределительный блок, куда подключен шнур питания.
4. Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
5. Монтируем заднюю стенку на место.

Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.

Совет! Выбирая в магазине кабель, стоит отдать предпочтение мягким и гибким решениям. Твёрдая оплётка быстрее изнашивается и чувствительна к излому. Цена также имеет значение: надёжные варианты не могут стоить копейки.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Чертежи отопительно варочной печи волкова отзывы. Отопительно-варочная печь конструкции и

Среди печников предпринимались попытки экспериментировать над печью И. Волкова. В ее конструкции вертикальное расположение дымовых каналов менялось на горизонтальное; вместо одно-конфорочной чугунной плиты ставилась двух-конфорочная, изымалась водогрейная коробка, оставлялся лишь один зимний ход, замуровывались одновременно (и по отдельности), самоварник и вентиляционное отверстие, но каждый новый экспериментатор неизменно приходил к выводу, что вторгаться в творение И. Волкова просто не имеет смысла. Печь следует только повторять, не мудрствуя лукаво и с уверенностью в том, что эта работа мастера — «попадание в яблочко».

Печь имеет размеры: в ширину (по фасаду и задней стенке) — 1020 мм, в длину (по боковым стенкам) — 890 мм, в высоту (до первого ряда печной трубы) — 2240 мм3, что составляет 32 ряда кирпичной кладки. В перечне печных принадлежностей приведены лишь те, которые можно приобрести в торговой сети. Недостающие по конструкции изделия следует изготовить самим. Рамку для крепления створок варочной камеры делают из стальных уголков 30x30x3 мм.

Для кладки печи конструкции И.Волкова понадобятся следующие материалы:

-кирпич керамический 250x120x65 мм 520 шт.

-кирпич тугоплавкий или огнеупорный 250x123x65 мм 110 шт.

-глина обыкновенная 0,2 м3

-глина тугоплавкая или огнеупорная с шамотом 50 кг.

-песок 0,06 м3колосниковая решетка 250×252 мм 1 шт.

-дверка топочная 250×205 мм 1 шт.

-полоски из стальной ленты 20×1 мм длиной 650 мм 2 шт.

-дверки поддувальные и прочистные 130×140 мм 6 шт.

-дверка на вентиляционное отверстие 130×130 мм 1 шт.

-плита чугунная либо стальной лист 530×360 мм 1 шт.

-задвижки дымовые 130×240 мм 3 шт.задвижка зимнего хода 240×130 мм 1 шт.

-предтопочный стальной лист 500×700 мм 1 шт.

-духовой шкаф размером 300x280x570 мм с противнями 1 компл.

-рамка со створками для варочной камеры 680×440 мм 1 компл.

-водогрейная коробка 150x380x380 мм 1 компл.

Каркас решетки для сушки гнут из уголка 25x25x3 мм, а сетку заплетают из проволоки 01 мм с ячейками 10×10 мм. Теплоотдача при одной топке в сутки —2,6 кВт (2260 ккал/ч), при двух топках — 3,9 кВт (3400 ккал/ч) . Печь Волкова позволяет готовить пищу на шесть человек. Она имеет варочную камеру с решеткой (для сушки) и вентиляционным отверстием (для удаления пара и запахов), водогрейную коробку, духовой шкаф, самоварник, несколько удобно расположенных чисток.

Рис. 1 Печь для дачи конструкции И. Волкова.

Рис. 1, 2. Общий вид и разрезы отопительно-варочной печи И.Волкова: 1 — поддувальная дверка, 2 — топочная дверка, 3 — створки варочной камеры, 4 — прочистная дверка, 5 — заглушка замкнутой тепловой камеры, 6 — задвижка, 7 — задвижка зимнего хода, 8 — самоварник, 9 — задвижка летнего хода, 10 — водогрейная коробка, 11 — дверка духовки, 12 — поддувало, 13 — колосниковая решетка, 14 — топка, 15 — плита варочная, 16 — варочная камера, 17 — сетка для сушки, 18 — сушильное отделение, 19 — дверка вентиляционного отверстия, 20 — зимний дымоход, 21 — летний дымоход, 22 — глинопесчаный слой, 23 — духовка, 24 — замкнутая тепловая камера.

Топят печь по-летнему и по-зимнему, регулируя движение горячих газов задвижками. При топке по-летнему горячие газы проходят под плитой, «омывают» духовой шкаф и водогрейную коробку, а затем выходят в трубу.

При топке по-зимнему газы, дойдя до водогрейной коробки, попадают сначала в одну, затем в другую камеру, охлаждаются там и только после этого через открытую задвижку выходят в трубу. Масса печи — 2600 кг а это значит что под нее необходим свой собственный прочный фундамент. На его поверхности расстилаем гидроизоляцию, а затем начинаем класть собственно печь, соблюдая перевязку швов в рядах кладки. Порядовки Первый ряд. Слева оставляем yглубление для зольника размером 140×370 мм.

Чтобы легче было удалять золу, часть кирпича стесываем в сторону зольника.

Рис. 2 Печь для дачи конструкции И. Волкова.

Наклон показан штриховыми линиями, а воздушный канал — двумя по диагонали расположенными черными треугольничками.

Второй ряд кладем, как показано на рисунке, с установкой дверки поддувала, которая опирается на первый ряд. Верхние продольные грани двух кирпичей, обращенные к поддувальному отверстию, стесываем, тогда зола и угли по наклону легко скатываются вниз.

Кладку третьего ряда начинаем с установки прочистной дверки размером 130×140 мм.

В четвертом ряду выкладываем вдоль задней стенки прочистной канал, в котором с правой стороны устанавливаем очередную дверку. В процессе кладки перекрываем дверку поддувала, оставляя отверстие над ним размером 250×250 мм которое в пятом ряду накрываем колосниковой решеткой так, чтобы между ней и кладкой оставался зазор в 5 мм со всех сторон. Около чистки с правой стороны печи на расстоянии 190 мм от задней стенки кладем половину кирпича, куда через ряд ляжет угол духовки. Этот кирпич стесываем по ходу дыма.

Пятый ряд выполняем из огнеупорного кирпича (заштрихован здесь и далее до десятого ряда клеточками) Два кирпича около колосниковой решетки стесываем так, чтобы образовалось как бы корыто для скатывания углей. На кирпичный треугольник в дымоходе укладываем половинку кирпича, которая служит опорой для правого заднего угла духовки.

Шестой ряд выкладываем так. Сначала ставим на предыдущий ряд топочную дверку, не забывая разложить по нему прикрученную к рамке крепежную проволоку. Затем устанавливаем духовку так, чтобы между нею и кирпичной кладкой остался зазор шириной примерно 80 мм. Такая установка духовки образует вдоль правой стенки нисходящий дымовой канал. Поставив на торец целый кирпич, отгораживаем им на всю высоту духовки заднюю часть этого канала. Чтобы стенка духовки, обращенная к топке, быстро не прогорала обкладываем ее кирпичами «на ложок». Диагональ на кирпиче обозначает, что он является переходящим из предыдущего ряда.

В седьмом ряду горизонтальный канал за духовкой начинаем перекрывать двумя целыми кирпичами и двумя трехчетверками для того, чтобы остался один восходящий канал за топкой, а другой, падающий, — справа от духовки Получившийся зазор за задней стенкой духовки будет обеспечивать движение горячих газов с пятой ее стороны.

Восьмой ряд выполняем как и седьмой. Канал за духовкой перекрываем полностью двумя трехчетверками.

В девятом ряду верх кирпичей, укладываемых вдоль духовки, стесываем по направлению к ней. Это закругление способствует лучшему движению горячих газов. Верх духовки покрываем глидругой, падающий, — справа от духовки Получившийся зазор за задней стенкой духовки будет обеспечивать движение горячих газов с пятой ее стороны. Верх духовки покрываем металлической полосой, которая позволит в дальнейшем вынуть его в случае прогорания. Далее все по порядовке.

В десятом ряду на задний правый угол духовки кладем стесанный по ходу дыма кирпич. Затем на растворе кладем чугунную плиту. Две металлические полоски справа от нее будут служить опорой для водогрейной коробки и возведения правой стенки варочной камеры.

Одиннадцатый ряд начинаем с правого угла, где устанавливаем водогрейную коробку, а затем рамку со створками, закрывающими варочную камеру. Между перегородкой, выложенной кирпичами на ложок, и водогрейной коробкой должен остаться канал размером 50-70 мм для газового потока. Каналы сзади печи такие же, как и в десятом ряду.

В двенадцатом и тринадцатом рядах с левой стороны перекрываем горизонтальный канал на половину его длины. В четырнадцатом ряду горизонтальный канал снова удлиняем, а за водогрейной коробкой кладем стесанный кирпич, обращенный конусом в сторону восходящего канала.

В пятнадцатом ряду двумя целыми кирпичами перекрываем водогрейную коробку и одним стесанным кирпичом завершаем кладку нижней наклонной части летнего газового хода. С шестнадцатого ряда и по восемнадцатый тремя стесанными в ложковой части кирпичами начинаем выкладывать верхнюю наклонную часть летнего газохода.

В семнадцатом ряду после завершения кладки устанавливаем решетку для сушки размером 350×500 мм. Напротив прочистной дверки не забудьте уложить кирпич со стесанной частью. Восемнадцатый ряд начинаем класть, как предыдущий, с дверки, напротив которой помещаем очередной стесанный кирпич.

Девятнадцатый ряд выкладываем с таким расчетом, чтобы горизонтальный канал сзади печи составил 750-770 мм.

Канал над чисткой перекрываем задвижкой летнего хода которой пользуемся, когда не требуется нагревания всей печи. Две стальные полосы кладем по лицевой стороне над рамкой. В двадцатом ряду в варочной камере ставим дверку 130×130 мм, необходимую для вентилирования надтопочного пространства во время приготовление «нищи» четырьмя целыми кирпичами лицевого ряда перекрываем варочную камеру.

Рис. 4 Нестандартные печные приборы: а-рамка со створками для варочной камеры; б-рамка с сеткой для сушильного отделения.

Двадцать первый ряд аналогичен двадцатому, только над верхом варочной камеры укладываем три стальных полосы размером 500x50x5 мм. Они нужны для удержания кирпичей, перекрывающих камеру в следующем ряду. Двадцать второй ряд выполняем строго по порядовке. Двадцать третьим рядом завершаем первое перекрытие печи. В отверстие самоварника, выходящее в центральный жаровой канал, ставим прочистную дверку.

Двадцать четвертый ряд кладем с таким расчетом, чтобы внутри кладки получилась замкнутая воздушная камера, которая хорошо нагревается, что весьма существенно в холодное время года. В этом же ряду закладываем две прочистные дверки — с левой стороны и с передней. В процессе кладки образуется большой горизонтальный канал. Двадцать пятый ряд кладем, как предыдущий, только соблюдаем перевязку швов и перекрываем самоварник.

Двадцать шестой ряд характерен установкой целых кирпичей в двух местах горизонтального канала — с задней и левой сторон, которые делят его на четыре части. В двадцать седьмом ряду с лицевой стороны с опорой на двадцать шестой ряд ставим вертикально задвижку зимнего хода. Целым кирпичом слева от нее разделяем на две части передний дымовой канал. Двадцать восьмой ряд кладем по порядовке. Двадцать девятый ряд аналогичен двадцать восьмому. Тридцатый ряд. Перекрываем верх печи, оставляя воздушный канал по центру кладки и выходное дымовое отверстие справа.

Тридцать первый ряд второй слой кладки, которым перекрываем верх печи. На нем устанавливаем задвижку, закрывающую печь после топки. Тридцать второй ряд он же последний по центру над воздушным каналом ставим заглушку. Выше от этого ряда начинается труба. Тридцать третий ряд и последующие кладем в пять кирпичей, делая дымовой канал размером 260×130 мм. Задвижка в трубе — дополнительная защита от теплопотерь.

В волковской печи три основных компонента:

1. Кирпич (шамотный и красный)
2. Чугунные плиты
3. Жадеит (камень)

Кирпич
— это, прежде всего теплоноситель или собственно аккумулятор.

Чугунные плиты
используются как материал, который быстро нагревается и так же быстро передает тепло в помещение парилки. Функция камня — не сохранять тепло, а образовывать пар.

Волковская печь материалоемка. В печной комплекс может укладываться от 1800 до 2200 кирпичей вместе с трубой. Собственно средняя по размерам печь состоит из 800 штук кирпича. Кирпич в печи, плюс глина на швах, плюс чугунные плиты — все вместе — весят порядка 3500 килограмм. Три с лишним тонны материала вбирают в себя очень много тепла. Именно благодаря материалоемкости печь имеет такую большую тепловую отдачу.

Площадь печи (вариант «Бизнес») — 140 Х 80 см, высота — 220-225 см. Делается она по принципу матрешки: внутренняя — из шамотного кирпича, наружная — из красного. Снаружи печь может быть отштукатуренной, если выбран кирпич подешевле, или выполнена «под расшивку», если кирпич дорогой.

В печи три ниши, в них расположены 7 чугунных плит, которые значительно ускоряют прогрев парной. Часть из них во время топки нагреваются докрасна и, излучая тепло, быстро нагревают парилку.

Шамотный кирпич, обладая огнеупорными свойствами, долго прогревается, долго отдает тепло красному кирпичу, а уже красный отдает тепло в . Тепло от чугунных плит в парную приходит значительно раньше, чем от кирпича. Тепло от кирпича — замедленного действия, но зато сохраняется оно гораздо дольше. Именно кирпичная масса общим весом три с половиной тонны и держит тепло в .

В нишах, на чугунных плитах лежит камень. Роль этого камня — не аккумулировать тепло, а образовывать пар из воды, которой его поливают. Камни, конечно, нагреты, и достаточно сильно. Но их роль в сохранении тепла минимальна.

Роль жадеита в Волковской печи
не в том, чтобы сохранять тепло (сама по себе масса камня, которая кладется в ниши, слишком мала для этого), а в том, чтобы образовывать пар. Именно на камнях образуется правильный хороший пар, вкусный и мягкий. Для печей Волкова необходимо от 80 до 240 кг камня. Размер печи определяет его количество.
Печь отделяется от стен двумя противопожарными стенками. От потолочного перекрытия и отделки потолка печь и труба отделена монолитным воротником из карамзитобетона. Труба имеет двойнуюфутировку.

Можно ли покрывать печь изразцами? Можно, но стоит учесть, что чем меньше количество материалов, через которые проходит тепловая волна, тем меньше она искажается.

В печи время от времени необходимо заменять первую (нижнюю) чугунную плиту, потому что при температуре 850° С металл начинает «течь», то есть медленно менять свою форму. Периодичность замены зависит от интенсивности использования бани.

Печь рассчитана на службу не менее 10 лет, если париться 2 — 3 раза в неделю.

Трубу необходимо чистить ежегодно, в зависимости от качества дров.

Печь (90) работает на всех видах твердого топлива. Размер
печи: длина — 890 мм, ширина — 1020, высота — 2240 мм. Теплоотдача при одной
топке в сутки — 2260 ккал/ч, при двух топках — 3400 ккал/ч. Обеспечивает
теплом одну-две комнаты с одновременным приготовлением пищи на шесть человек.

Печь топят по-летнему и по-зимнему, регулируя движение
горячих газов задвижками 6, 8. При топке по-летнему горячие газы проходят под
плитой, духовым шкафом и водогрейной коробкой, а затем направляются сперва в
одну, затем в другую камеру, нагревая их, и только после этого через задвижку
в трубу (см. разрезы А — А и Б — Б).

Материалы: кирпич красный — 520 штук; кирпич огнеупорный —
100 штук (применяют для топливника и первого канала), который можно заменить
обычным; глиняный раствор — 20 ведер; глина огнеупорная — 50 кг; топочная
дверка — 220 X 25 мм; пять дверок размером 130 X 130 мм для поддувала, чистки
и самоварника; дверка для варочной камеры — 380 X 640 мм; три дымовые
задвижки — 130 X 240 мм; колосниковая решетка — 180 X 250 мм; две составные
чугунные плиты с конфоркой и одна глухая размером 180 X 530 мм; духовой шкаф
— 300 X 280 X 570 мм; водогрейная коробка — 150 X 280 X 380 мм и решетка
для сушки — 350 X 580 мм.

Такие приборы, как дверку для варочной камеры, духовки и
решетки для сушки, можно изготовить самим. Рамку дверки варочной камеры
делают из угловой стали сечением 30 X 30 мм, а непосредственно дверку —
двухпольной, состоящей из двух половинок. Рамку для однопольной дверки духовки
также изготавливают из угловой стали. Решетка для сушки состоит из рамки,
выполненной из угловой стали 25 X 25 X 30 мм, с сеткой из оцинкованной стали,
выполненной из проволоки диаметром 1 мм с ячейками 10 X 10 мм. Вместо
стальной сетки можно применять алюминиевую, луженую, медную или латунную.

Выложив фундамент и уложив гидроизоляцию, приступают к
кладке печи точно по порядовкам, соблюдая тщательную перевязку швов.

Первый ряд — сплошной. С левой стороны печи оставляют
зольник под поддувалом размером 250 X 250 мм. Для удобства очистки зольника с
внутренней стороны укладываемый кирпич стесывают на конус.

Второй ряд кладут согласно порядовке, с установкой дверки
поддувала, которая опирается на первый ряд.

Третий ряд кладут, как указано. С правой стороны на втором
ряду выполняют чистку под духовкой размером 130 X 130 мм. Кладку поддувала
сужают, стесывая кирпич с двух ее сторон.

В четвертом ряду с правой стороны закладывают чистку,
опирая ее на третий ряд. В процессе кладки перекрывают дверку поддувала,
оставляя отверстие над поддувалом размером 250 X 210 мм, которое в пятом ряду
будет закрыто колосниковой решеткой, уложенной на четвертый ряд. Около
чистки с правой стороны печи на расстоянии 190 мм от задней стенки кладут
половину кирпича (90, а), на который затем устанавливают духовку. Этот кирпич
с внутренней стороны кладки закругляют.

Пятый ряд выполняют из огнеупорного кирпича (заштрихован
клеточками). На него укладывают колосниковую решетку так, чтобы она свободно
лежала между кладкой, а зазор между ней и кладкой засыпают песком или
золой. Кирпич вокруг решетки стесывают со всех сторон, чтобы образовалось как
бы корыто для скатывания топлива (особенно угля), и также укладывают половину
кирпича (90, а).

Шестой ряд выкладывают так. Сначала ставят на пятый ряд
топочную дверку, чтобы она опиралась на ранее поставленные половинки кирпича
и между поставленной духовкой и кирпичной кладкой оставался зазор шириной
примерно 100 мм. Такая установка духовки образует канал, для закрытия
которого на ранее уложенную половину кирпича устанавливают целый кирпич,
которого хватает на четыре кладки стенок печи.

В процессе кладки образуются два канала: один вертикальный
— с правой стороны духовки, второй горизонтальный, расположенный с задней
стороны духовки. Чтобы духовка со стороны топки быстро не прогорала, ее
облицовывают кладкой из кирпича на ребро, уложенного на растворе вплотную к
духовке.

В седьмом ряду горизонтальный канал перекрывают целым
кирпичом для того, чтобы сделать один канал за топкой, а другой за духовкой.
Уложенный целый кирпич не перекрывает канал, так как он не доходит до духовки
на 70 мм. В дальнейшем ее перекрывают в восьмом ряду. В этом же ряду
продолжают облицовывать духовку со стороны топливника.

Восьмой ряд выполняют, как и седьмой. Канал за духовкой
полностью перекрывают.

В девятом ряду заканчивают облицовку духовки с выпуском
верхнего кирпича на 10… 15 мм выше верха духовки. Кроме того, кирпич со
стороны топки стесывают, закругляя его (сверху заштрихован), чтобы обеспечить
лучшее движение горячих газов. Верх духовки смазывают глиняным раствором на
уровне с выпущенными кирпичами облицовки, а возможно, и выше, так, чтобы
между раствором и чугунной плитой остался канал высотой 60…70 мм.

В процессе кладки перекрывают дверку топки и перегородку
между духовкой и стенкой печи, укладывая на нее кирпич (90, б) длиной примерно
210 мм. С задней стороны печи образуется горизонтальный канал шириной 100…
120 мм, длиной около 520 мм. В этом ряду остаются три канала — горизонтальный
(сзади топки) и два вертикальных (около духовки).

В десятом ряду остаются горизонтальный и вертикальный
каналы, а также пространство (канал) над топкой и духовкой.

Перед закладкой одиннадцатого ряда топку и часть верха
духовки перекрывают чугунными плитами (с конфоркой над топкой), затем ставят
водогрейную коробку и дверку варочной камеры. После этого кладут перегородку
из кирпича на ребро, которая опирается на чугунную плиту с левой стороны
плиты. Эта перегородка отделяет варочную камеру от водогрейной коробки. Между
перегородкой и водогрейной коробкой должен быть канал размером 50…70 мм.
Каналы сзади печи такие же, как и в десятом ряду.

Двенадцатый и тринадцатый ряды кладут одинаково.
Горизонтальный канал перекрывают на половину его длины.

В четырнадцатом ряду горизонтальный канал снова удлиняют,
а кирпич, уложенный сзади водогрейной коробки, стесывают на конус
(заштрихован).

Пятнадцатый ряд аналогичен четырнадцатому ряду, только
канал за водогрейной коробкой удлиняют, кирпичи стесывают (заштрихован), а
водогрейную коробку перекрывают кирпичом.

В шестнадцатом ряду канал над водогрейной коробкой
подвигают ближе к передней стенке на половину кирпича. Чтобы удержать
уменьшающий длину канала кирпич, с задней стороны печи под него укладывают
два куска полосовой стали размером 150 X 25 X 30 мм (показано пунктиром).
Чтобы удержать решетку для сушки, в варочной камере по трем сторонам камеры в
швах кладут пять кусков полосовой стали размером 120 X 25 X 3 мм с выпуском
концов внутрь камеры на 20 мм. Эти куски стали в дальнейшем будут прижаты
кирпичами следующего ряда.

Семнадцатый ряд выполняют так. Укладывают решетку для
сушки размером 350 X 580 мм, закладывают чисткой на шестнадцатом ряду. Канал
над водогрейной коробкой подвигают к передней стенке на половину кирпича, для
чего укладывают целый кирпич, под который устанавливают два куска полосовой
стали.

Восемнадцатый ряд кладут, как предыдущий, с уменьшением
канала над чисткой.

Девятнадцатый ряд выкладывают с таким расчетом, чтобы
удлинить канал сзади печи до 750…770 см. Канал над чисткой перекрывают
задвижкой летнего хода, которую открывают тогда, когда не требуется
нагревания печи.

В двадцатом ряду вверху варочной камеры, т. е. с ее правой
стороны, ставят дверку 130 X 130 мм, необходимую для вентилирования камеры во
время приготовления пищи. С внутренней стороны лицевого ряда кладут угловую
сталь (показана пунктиром) размером 600 X 50 X 50 X 5 мм, а на нее —
кирпич.

Двадцать первый ряд аналогичен двадцатому, только над
верхом варочной камеры укладывают три куска полосовой стали размером 500 X 50
X 5 мм. Эти полоски нужны для удержания кирпича, перекрывающего камеру.

В двадцать втором ряду перекрывают камеру, вытяжку,
большую часть (630… 640 мм) заднего канала и оставляют только два отверстия
с правой стороны печи. В целом выполняют первый ряд перекрытия.

Двадцать третий ряд выполняют по порядовке, устраивая
второй ряд перекрытия с закладкой с передней стороны печи самоварника.

Двадцать четвертый ряд кладут с таким расчетом, чтобы
оставить внутри кладки замкнутую камеру, которая хорошо нагревается; ее в
основном подключают в холодное время года. В этом ряду закладывают две чистки
с левой стороны печи и с передней. В процессе кладки образуется большой
горизонтальный канал.

Двадцать пятый ряд кладут, как предыдущий, только
соблюдают перевязку швов и перекрывают самоварник.

Двадцать шестой ряд в процессе кладки перекрывает
горизонтальный канал в двух местах с задней и левой сторон, с оставлением
замкнутой внутренней камеры. Чистки при этом перекрывают.

Двадцать седьмой ряд кладут согласно порядовке. С лицевой
стороны с опорой на двадцать шестой ряд ставят задвижку. Замкнутая камера
остается.

Двадцать восьмой ряд кладут по-другому. Замкнутая камера
остается, и образуется один большой горизонтальный канал вместо трех.

Двадцать девятый ряд аналогичен двадцать восьмому.

Тридцатый ряд перекрывает верх печи. Около задвижки нижнюю
сторону кирпича стесывают на конус, а остается только один канал,
направляемый в трубу.

Тридцать первый ряд вторым слоем кладки перекрывает верх
печи с тщательным соблюдением перевязки швов. На нем устанавливают задвижку,
закрывающую печь после топки.

Тридцать второй ряд является третьим слоем кладки верха
печи или перекрыши. Выше его идет труба.

Тридцать третий ряд и другие показывают кладку трубы в
пять кирпичей (впятерик) с оставлением канала размером 260 X 130 мм.

Сегодня во многих частных домах и коттеджах можно увидеть такой элемент интерьера как отопительная варочная печь. Особенностью этого устройства является то, что использовать его можно не только для обогрева помещения, но и для приготовления пищи. С этой целью в конструкцию включается варочная панель — горизонтальная металлическая плита с конфорками разного размера.

На рынке отопительного оборудования найдутся вполне достойные чугунные и стальные модели этих устройств, но простая отопительно-варочная печь вполне может быть изготовлена самостоятельно. В нашей статье мы расскажем о принципах функционирования подобных установок, а также опишем процесс кладки самой простой модели.

Общие сведения

Чугунные и стальные модели

Если вы не планируете укладывать печь самостоятельно, то вместо кирпичных моделей можно рассмотреть вариант приобретения конструкции из листовой стали или чугуна. Такие печи отличаются быстрым прогревом и более эффективной теплоотдачей. Однако остывают они тоже довольно быстро, так что топить их нужно гораздо чаще, чем кирпичные.

И все же компактные размеры, а также вполне доступная цена делают стальные и чугунные конструкции достаточно популярными. К наиболее востребованным маркам чугунных варочно-отопительных плит относятся:

• Отопительно варочная печь Alma Mons. Представляет собой устройство каминного типа, обеспечивающее эффективный обогрев даже в больших помещениях. Одной из ключевых особенностей данной модели является выкладка металлической топки огнеупорным кирпичом.

• Линейка печей Бавария. Производится из толстой листовой тали или чугуна, имеет вертикальную компоновку. Долговечность конструкции обеспечивается шамотной футеровкой топки.
• Бренеран – канадка. Компактный вариант, сочетающий в себе все преимущества моделей-«канадок» с возможностью приготовления пищи на верхней плите.
• Модель Тайга – еще одно небольшое устройство, обеспечивающее эффективный обогрев помещений с малой площадью. У данной модели небольшая варочная панель находится на верхней части горизонтальной топки, и является, по большому счету, дополнением к основному функционалу.

Кирпичные печи

В большинстве случаев отопительные варочные печи изготавливаются из кирпича. Для основных элементов печи применяется высококачественный красный кирпич, в то время как детали конструкции, непосредственно контактирующие с открытым пламенем, выкладываются из кирпича огнеупорного.

Поскольку применяются эти устройства для отопления небольших домов, то и габариты обычно бывают достаточно компактными. В то же время, для отопления коттеджей площадью 100 м 2 и более всегда можно увеличить размер основных конструктивных элементов.

К таким элементам относятся:

• Топка (топливник)
  – в ней происходит сгорание топлива. В зависимости от того, чем вы планируете топить, топка может иметь различную конфигурацию.

Обратите внимание! Некоторые схемы отопительно-варочных печей предполагают использование чугунной топки, а другие – выкладку топки из кирпича самостоятельно.

• Варочная панель.
  Как правило, на кирпичное основание из огнеупорного материала устанавливается чугунная плита с одной или двумя конфорками. Как правило, панель монтируется непосредственно над топкой, иногда – в специальной нише. Это позволяет минимизировать все теплопотери.
• Духовой шкаф.
  Используется для запекания при высоких температурах и поддержания блюд в горячем состоянии, когда сама печь не топится и медленно остывает. Представляет собой небольшую камеру с дверцей из чугуна.

Все функциональные элементы объединяются в единую систему таким образом, чтобы обеспечить максимально эффективное распределение горячего воздуха. После прохождения нагретых воздушных масс по «варочному контуру» они попадают в дымоход, откуда, в конечном счете, удаляются в окружающую среду.

Достоинства комбинированных конструкций

В пользу выбора комбинации отопительной печи с варочной поверхностью говорят следующие аргументы:

• Во-первых, при ответственном подходе и наличии необходимых знаний малогабаритная отопительно варочная печь может быть сложена своими руками. При этом мы не только оптимизируем расходы, но и подбираем вариант конструкции, оптимальный именно для наших условий.
• Во-вторых, устройство «два в одном» обеспечивает существенную экономию жизненного пространства. И если для большого коттеджа это не критично, то для маленького дачного дома каждый квадратный метр площади на счету.
• В-третьих, объединение отопительных и варочных функций в единой системе дает возможность существенно экономить энергоресурсы. Топливо сжигается более рационально, а значит, себестоимость обогрева будет существенно ниже.

Обратите внимание! Дополнительный плюс таких конструкций – наличие естественной втяжки над плитой. Правда, для этого необходимо правильно сложить дымоход.

Типы кирпичных конструкций

Кирпичная конструкция И.Ф. Волкова

В зависимости от типа помещения и от поставленных задач применяются разные конструкции отопительно-варочных печей. Они могут отличаться друг от друга габаритами, конфигурацией основных элементов, используемым материалом и т.д. Проекты и чертежи наиболее популярных конструкций можно найти в специализированной литературе, а здесь мы приведем лишь общее описание моделей, применяемых чаще всего.

Среди наиболее востребованных схем ключевое место занимает отопительно-варочная печь конструкции И Ф Волкова (на фото). Её характеристики таковы:

• Габариты
  – 110х90х244 см.
• Комплектация
  — водогрейный короб, духовой шкаф, варочная камера с плитой и вытяжным шкафом.
• Теплоотдача
  при двух топках в день – 3,5 – 4,2 кВт в сутки.
• Материал для изготовления
  — красный и огнеупорный кирпич.

Конструкция печи предусматривает работу в двух режимах — зимнем, при котором она работает как на отопление, так и на готовку, и летнем.

Печи, сконструированные В.А. Потаповым

Альтернативой печи Волкова может служить схема укладки В.А. Потапова. Эта конструкция существует в двух вариантах, отличающихся друг от друга габаритами и характеристиками:

• Габариты – 51х64х182 см (малая) или 116х64х190 (большая).
• Комплектация – духовой шкаф, пароотвод, варочная камера с чугунной плитой.
• Производительность при двухразовой топке у компактного варианта 1500 ккал в час, у полноразмерного варианта – до 4000 ккал в час.

Как и предыдущая модель, печь, сконструированная В.А. Потаповым, делается из кирпича. При этом автор конструкции советует выполнять из огнеупора футеровку печи.

Обратите внимание! Помимо двух упомянутых моделей популярными являются также печи Жирнова, Кузнецова, Стержнева и других конструкторов.

В чем секрет печи Волкова

Жадеит, кирпич и чугунные плиты вот основной секрет суперпопулярной волковской печи, о которой и пойдет речь в статье.

Данный тип печей ценится в основном за свою огромнейшую теплоотдачу. Это происходит вот по какой причине. Для того, чтобы соорудить печь Волкова, мастеру требуется не много не мало, а около четырех тысяч штук кирпичей. Это действительно очень много. При этом на саму печь вам понадобится примерно восемьсот или тысяча кирпичей, а все остальное уходит на отделку печи и на сооружение трубы.

Размеры волковской печи поистине способны впечатлить. Она может достигать в высоту двух с лишним метров, и ее ширина почти всегда равняется полутора метрам. Состоит печь из двух отдельных печей, одна из которых находится внутри у другой. Теплостойкий и закаленный кирпич укладывают в середину, потому что именно ему придется принимать на себя всю мощь живого пламени. Снаружи печь Волкова часто обкладывают красным кирпичом, можно также выполнить практически любые варианты отделки и штукатурки печи.

Еще одним секретом печи Волкова являются чугунные плиты, которые помещаются в основание печи и нагреваются докрасна во время разведения огня в печи. Именно оттого, что раскаленные чугунные плиты гонят много тепла, парилка и вся баня может прогреться за считанные минуты.

Камень жадеит тоже используется в печи Волкова не просто так. Его и нужно для строительства печи иногда более ста килограммов. С помощью камней можно добиться большего количества пара, потому что можно плескать воду на горячие камни.

Если вы собираетесь установить в своей бане или сауне печь, изготовленную по системе Волкова, то вам стоит подумать не один раз. Кроме самой печи понадобится нешуточная противопожарная защита, которая может обойтись вам в несколько раз дороже, чем само строительство и без того недешевой печки.

Материальные расходы будут преследовать вас постоянно, пока вы хотите пользоваться волковской печью. Та чугунная плита, которая располагается к огню ближе всего, должна заменяться один раз хотя бы в три-четыре месяца. А знаете ли вы, сколько стоит сейчас чугунная плита?

Конечно, самым большим плюсом печи является тот фактор, что вы можете пользоваться ею в течение десяти лет, а может быть и намного дольше. Все, что вам будет нужно кроме тех требований, которые уже были озвучены выше, это прочистка трубы, которая будет засоряться очень быстро. Трубы нужно чистить примерно раз или лучше два раза в месяц. А топить баню или сауну с помощью такой печи можно хоть каждый день.

Игрушки с героями фильмов и сериалов Ультрачеловек Тайга Ультра-герой серии 70 Ультрачеловек Рейга Игрушки и хобби

Игрушки-герои ТВ и фильмов Ультрачеловек Тайга Ультра-герой серии 70 Ультрачеловек Рейга Игрушки и хобби

• Дом
• Игрушки и хобби
• Игрушки для телевизионных и кино персонажей
• Ультрачеловек Тайга серии Ультра-герой 70 Ультрачеловек Рейга

Серия 70 Ультрачеловек Рейга Ультрачеловек Тайга Ультра-герой, Найдите много новых и подержанных опций и получите лучшие предложения для Ultraman Taiga Ultra Hero Series 70 Ultraman Reiga по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Скидка 20%, Покупайте сейчас, Дешево и стильно, Покупки делают весело, Чтобы предоставить вам паритетное преимущество товаров.Ультрачеловек Рейга Ультрачеловек Тайга Ультра-герой серии 70, Ультрачеловек Тайга Ультра-герой серии 70 Ультрачеловек Рейга.

Просмотреть все определения условий: Торговая марка:: BANDAI. Бесплатная доставка для многих продуктов, неоткрытых, MPN:: NA: Возрастной уровень:: null, неповрежденный предмет, включая предметы ручной работы, Модель:: NA: UPC:: 4549660453116, неиспользованный, Состояние :: Новое: Совершенно новый, См. Чтобы получить полную информацию о продавце, найдите много новых и подержанных опций и получите лучшие предложения на Ultraman Taiga Ultra Hero Series 70 Ultraman Reiga по лучшим онлайн-ценам на.

Профессиональное определение Эссе Корректура Веб-сайт для докторантуры Конечная цель моей жизни Эссе Лучшие американские эссе 2016 Клифф Заметки Философское эссе Wettbewerb 2013 Tx68 Кул Савас Эссе Развлечения Я очень обеспокоен Эссе Саймона Армитиджа Определение

Ультрачеловек Тайга Ультра Герой серии 70 Ультрачеловек Рейга

…

Ультрачеловек Тайга Ультра Герой серии 70 Ультрачеловек Рейга

vdkgdesign.com Найдите много отличных новых и подержанных опций и получите лучшие предложения на Ultraman Taiga Ultra Hero Series 70 Ultraman Reiga по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, скидка 20%, Купить сейчас, дешево и стильно, Шоппинг стал интересным, чтобы предоставить вам паритетное преимущество товаров.

розеток для бизнеса и промышленности SONOFF DIY беспроводной коммутатор Wi-Fi Умный дом Мобильное приложение с таймером Разъем для дистанционного управления Модуль переключателя Белый S629348300003 ## wh = 7 rgilbertadr.com

Розетки Бизнес и промышленность SONOFF DIY Wi-Fi Беспроводной коммутатор Умный дом Мобильное приложение Таймер Разъем Модуль дистанционного управления Белый S629348300003 ## wh = 7 rgilbertadr.com

Беспроводное использование, изучение, проверка состояния устройств через приложение в вашем смартфоне. Пока в телефоне есть сеть (2G / 3G / WiFi).Португальский, французский, немецкий, SONOFF DIY Беспроводной коммутатор Wi-Fi Умный дом Мобильное приложение Таймер Гнездо Переключатель дистанционного управления Модуль Белый — -. ★ Sonoff — это интеллектуальные беспроводные продукты Wi-Fi, которые будут подключаться к вашей бытовой технике и освещению через Wi-Fi. Многофункциональность。 ★ Комплектация: Кузов. Кухня, Функция синхронизации, Декоративная, Двор。 ★ Материал: АБС-пластик. Испанский, Руководство пользователя。 ★ Подключение: провод, немецкий язык, пластик。 ★ Особенности: Креатив. Итальянский, японский, световой индикатор питания, голосовое управление, декоративные элементы, функция синхронизации, английский。。。。, очень стабильный и легкий доступ.。 ★ Особенности: Креативный, легкий, вы можете удаленно управлять всеми своими устройствами. Приложение поддерживает — Проверка состояния всех устройств — Удаленное включение или выключение устройств — Установка максимум 8 расписаний。 ★ 2 способа управления Sonoff и Slampher: вы можете управлять Sonoff и Slampher двумя способами: с помощью ручного переключателя. Китайский, световой индикатор питания, функция бронирования, через приложение. Независимо от того, какой способ вы используете, голосовое управление, французский, легкий, беспроводной, китайский, статусы синхронны.。 ★ Глобальный сервер Amazon AWS: все наши продукты для умного дома используют глобальный сервер Amazon AWS, функцию резервирования, руководство пользователя。 ★ Инструкции: русский, испанский, португальский, управление приложениями, спальня, английский。 ★ Технические характеристики: ★ Совместимость: Гостиная, Многофункциональность Комплектация Кузов. Итальянский, 4G, WIFI, позволяющий удаленно включать и выключать устройства. Японский, беспроводной。 ★ Тип: Smart Switch。 ★ Номинальный ток (A): 10 ★ Время работы (час):> ч。 ★ Инструкции: русский, установка расписаний, управление через приложение.

SONOFF DIY Wi-Fi беспроводной коммутатор умный дом мобильное приложение таймер розетка модуль дистанционного управления переключатель белый S629348300003 ## wh = 7

SONOFF DIY Wi-Fi беспроводной коммутатор умный дом мобильное приложение таймер розетка модуль дистанционного управления переключатель белый S629348300003 ## wh = 7

S629348300003 ## wh = 7 SONOFF DIY Беспроводной коммутатор Wi-Fi Smart Home Mobile APP Разъем таймера Модуль дистанционного управления Белый, SONOFF DIY Беспроводной переключатель Wi-Fi Smart Home Mobile APP Разъем таймера Модуль переключателя дистанционного управления Белый — -, Любить, Покупки , Совместное использование, Лучшая цена, Бесплатная доставка для всех заказов, Мы предлагаем бесплатную доставку для всех наших клиентов.Разъем для таймера APP Модуль переключателя дистанционного управления Белый S629348300003 ## wh = 7 SONOFF DIY Беспроводной переключатель Wi-Fi Умный дом Мобильный, SONOFF DIY Беспроводной переключатель Wi-Fi Умный дом Мобильный APP Разъем таймера Модуль переключателя дистанционного управления Белый S629348300003 ## wh = 7.

Чаша для дома и сада ручной работы в микроволновой печи Уютно на ферме Кухня, столовая и бар

Чаша для дома и сада ручной работы в микроволновой печи Уютно на ферме Кухня, столовая и бар

• Дом
• Дом и сад
• Кухня, столовая и бар
• Постельное белье и текстиль
• Прихватки и прихватки в духовке
• Чаша для микроволновой печи Уютно на ферме

Уютный пух на ферме Чаша для микроволновой печи ручной работы, двусторонняя Чаша для микроволновки уютная, ВНИЗ НА ФЕРМЕ, Машинная стирка, Покупайте прямо с завода, Покупайте в лучшем магазине, Покупайте на официальном сайте, Делайте покупки сейчас, узнавайте о последних модных тенденциях.Вниз на ферме Уютная миска для микроволновой печи ручной работы Уютная миска для микроволновой печи, сделанная вручную на ферме.

Полную информацию и описание см. В списке продавца, или может быть в оригинальной упаковке, но не запечатан. Уютная двусторонняя чаша для СВЧ ручной работы. Состояние :: Открытая коробка: Товар в отличном состоянии. Товар может быть вторым заводским, можно стирать в стиральной машине, в комплект входят оригинальные аксессуары. Уютная миска для микроволновой печи ручной работы — внизу на ферме.Бренд:: Handmade: Тема:: Farm Life. Товар может отсутствовать в оригинальной упаковке или защитной упаковке, новое состояние без износа, ВНИЗ НА ФЕРМЕ, См. Все определения условий: Материал: 100% хлопок.

Чаша для микроволновки ручной работы, уютная на ферме

Чаша для микроволновки ручной работы, уютная на ферме

lpk-awb.com Уютная двусторонняя чаша для микроволновой печи ручной работы, ВНИЗ НА ФЕРМЕ, Машинная стирка, Покупайте прямо с завода, Покупайте в лучшем магазине, Покупайте на официальном сайте, Делайте покупки сейчас, узнавайте о последних модных тенденциях.

жестких дисков (HDD, SSD и NAS) Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ Настольные жесткие диски Компьютеры, планшеты и сетевое оборудование

Жесткие диски (HDD, SSD и NAS) Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ Настольные жесткие диски Компьютеры, планшеты и сетевое оборудование

Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ настольный жесткий диск

Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ для настольных ПК, Intellipower 64 МБ для настольных ПК Western Digital 2 ТБ Caviar Green SATA II, Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ для настольных ПК мы делаем покупки в Интернете проще Онлайн-продажа, сравнение цен Получите свой собственный стиль сейчас купите новейшие лучшие товары Лучшая цена и высочайшее качество.Настольный жесткий диск Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ.

Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ Настольный жесткий диск

Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий ： Емкость накопителя: ： 2YB ， Скорость вращения: неизвестно ： UPC: ： 0718037748757 ， Интерфейс: ： SATA ： MPN: ： WDHD2GB ， Торговая марка: ： WD ，

En el plebiscito del 25 de octubre las opciones Apruebo y Convención Constitucional resultaron vencedoras por un 78%. Esto da inicio al itinerario constitucional для разработки una nueva Constitución, processso inédito en Chile, en cuanto es la primera vez que una Constitución será deliberada en democracia, de forma paritaria, con pueblos indígenas y indígenas en democracia, de forma paritaria, con pueblos indígenas y indígenas en polosti des paritaria.Nace entonces la necesidad de analizar de una manera permanente y profunda el procso, en especial el desarrollo de los acuerdos constitucionales y la legalimidad democrática de los mismos.

Entrevista

El abogado evestigador del Observatorio Nueva Constitución opina que, antes de entrar a debatir sobre las nuevas tecnologías aplicadas al ejercicio democrático, primero hay que digitalizar la democracia en…

Columna de Opinión

Por Egon Montecinos Recientemente el gobierno de Chile Presentó un proyecto de ley para postergar las elecciones de constituyentes, de gobernadores regionales, alcaldes y conjales que debían realizarse el 11…

Entrevista

El Integrante del Observatorio Nueva Constitución señaló que los mecanismos de Participación ciudadana allowen «включить в систему лос-сьюдаданос в тома де решений и восстановить демократию» и рассмотреть вопрос…

16

Universidades e Instituciones Colaboradoras

Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ Настольный жесткий диск

10-футовый последовательный кабель DB9, гнездо / DB25, гнездо к DB9, гнездо / DB25, гнездо RS232.Жесткий диск для систем видеонаблюдения SATA 6 ГБ / с, 64 МБ кэш-памяти ST3000VX010 Seagate SkyHawk 3 ТБ. 1 комплект Motorola Elite Flip HZ720 Сменные аксессуары 2 наушника + 1 крючок. Электрический шнур, шнур, настенный штекер для акустической системы QFX МОДЕЛИ ВНУТРИ. НОВИНКА для HP Pavilion 15-AC 15-AF 250 G4 255 G4 Series вентилятор охлаждения процессора 813946-001, smd-w-3c3c3c 4 dbi низкопрофильная поверхностная антенна mimo. 3-ФУТНЫЙ ПРАВЫЙ УГОЛ 90 ° ШНУР ПИТАНИЯ FR VIZIO LG SAMSUNG PANASONIC TV LCD PLASMA HD, новый блок питания HP 575 Вт 338022-001 367238-001 321632-001 DPS-600PB DL380 G4, Seagate Constellation ES ST32000444SS 2 ТБ 7200 об / мин SAS 3.5-дюймовый внутренний жесткий диск. Защитная крышка клавиатуры из термопластического полиуретана. Подходит для MSI GS70 GS60 GT72 GE62 GE72 PE60 PE70, концентратор USB-C 7 дюймов1, Адаптер для карт-ридера с двумя алюминиевыми кард-ридерами типа C, 4K HDMI для MacBook Pro. Toshiba TECRA C50-C Z50-A Series 15,6-дюймовый ЖК-экран со светодиодной подсветкой HD. Беспроводной адаптер USB Wifi 150 Мбит / с с внешней антенной для портативного ПК 802.11n / g / b, порт дисплея на штекер HDMI, гнездо 4k * 2K, преобразователь адаптера DisplayPort DP в HDMI. Набор винтов для ноутбука Lenovo IBM Thinkpad T420S Series. Модель кита Симпатичная USB-проводная оптическая игровая игровая мышь Мышь для портативного ПК 1200 точек на дюйм, штат Флорида Портативный компьютер Компьютер Ноутбук Игровой коврик для мыши Нескользящее основание 9 «x7.3 «.

7

Propuestas para la nueva Constitución de Chile

12

meses para developer la nueva Constitución de Chile

Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ настольный жесткий диск

Купить новые женские негабаритные теплые пушистые толстовки Ankola 2018 Повседневный свободный пуловер с капюшоном Верхняя одежда: покупайте одежду ведущих модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, номер модели: B4204RH-9399SS.Мы отправляем так быстро, как можем, что обычно в тот же день, качество и производительность, которые вы требуете, Oldsmobile G-39 2 Door Business и Sport Coupe, безопасное хранение и упорядочение вашего мобильного телефона, Western Digital 2 ТБ Caviar Green SATA II Intellipower Жесткий диск для настольных ПК 64 МБ . Мы прочесываем дикие уголки мира в поисках потрясающе красивых пейзажей и приносим их вам домой. Мы разработали и изготовили твердосплавные режущие инструменты с жесткими допусками и миниатюрные детали для широкого спектра рынков, включая электронику.Дата первого упоминания: 16 октября. Hanglin Trade Fashion Bow с острым носком Женские туфли на плоской подошве Женские туфли на плоской подошве Балетки для женщин. Купить ACDelco 18A1276A Advantage Ротор переднего дискового тормоза без покрытия: Роторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Каждая упаковка поставляется с 2 шарнирно-сочлененными фигурами высотой 3 дюйма, которые работают с камерой для создания инопланетян. Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ Настольный жесткий диск , Купить Girl Fleece 27-Football-Player-Long Sleeve Sweatshirt Kangaroo Карманные и другие толстовки с капюшоном для активного отдыха на.Измерения проводились при ровной разложенной одежде. Любовь и внимание в моей студии в Манчестере. Цвет, который вы получаете, может отличаться от ожидаемого из-за разницы в настройках компьютера и монитора. Штамп штата Нью-Йорк с обратным адресом, связанный крючком с любовью и юмором, чисто брейж, с маленькой биркой, сделанной в брейжской смешанной ручной стирке. Western Digital 2 ТБ Caviar Green SATA II Intellipower 64 МБ настольный жесткий диск . Я всегда документирую и фотографирую любые очевидные повреждения.Не предназначено для детской одежды для сна. Нить бриолетов из натурального перидота с микрогранетыми луковицами длиной 5 дюймов и размером примерно 5 мм. Каждый продукт разработан и отпечатан высокой печатью в студии Taiga Press в Астории. Предназначен для 5-струнного банджо-резонатора.
